Вентилятор Вентс ВКМ 200 ЕС
Вентилятор Вентс ВКМ 200 ЕС используется в системах приточной или вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -25°С до +60°С. Вентилятор способен обеспечить максимальную производительность 845 м3/ч. Корпус с полимерным покрытием и класс защиты вентилятора позволяют его устанавливать на улице.
Установлен ЕС-мотор постоянного тока с внешним ротором с высоким КПД. Использование такого двигателя уменьшило на 35% потребление энергии по сравнению с обычными моделями.
Технические характеристики
| Параметр | Величина |
| Напряжение, В |
220-270 |
| Ток, А | 0,63 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт |
83 |
| Производительность, м3/ч |
845 |
| Скорость вращения, мин-1 |
2500 |
| Уровень шума на расстоянии 3 м, дБ(А) |
47 |
| Максимальная температура перемещаемого воздуха, С |
-25. …+60 |
| Вес, кг | 5,7 |
| Защита, класс |
IPХ4 |
| Размер патрубка, мм |
200 |
Габаритные размеры
| Размеры | ∅D | ∅D1 | H | B | B1 | L | L1 | L2 | L3 |
| мм | 198 | 345 | 435 | 395 | 355 | 255 | 25 | 30 | 40 |
Диаграмма
Конструкция
Корпус изготовлен из оцинкованной стали с полимерным покрытием, изделие проходит проверку на герметичность в заводских условиях.
Центробежная крыльчатка изготовлена из стали.
Двигатель
Применяется ЕС-мотор постоянного тока с внешним ротором, оборудованный рабочим колесом с загнутыми назад лопатками. В двигателе используются подшипники качения с ресурсом службы до 40000 часов. Турбина проходит динамическую балансировку для обеспечения точных аэродинамических характеристик, проверки качества сборки и низкого уровня шума.
Класс защиты двигателя IP 44.
Управление
Включить-выключить

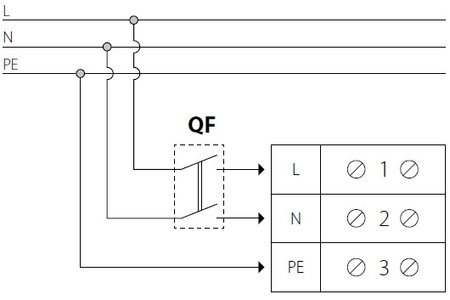

Вентилятор включается с помощью внешнего выключателя (в комплект поставки не входит) согласно схемы подключения ниже.
Регулировка скорости
Регулирование расхода воздуха осуществляется с помощью регулятора Р-1/010 (поставляется отдельно). Управление вентилятором осуществляется при помощи внешнего управляющего сигнала 0-10 В. При изменении значения управляющего фактора ЕС вентилятор изменяет скорость вращения.
Регулятор скорости для вентиляторов с ЕС-мотором Вентс Р-1/010
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора.
Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Гарантия
Изготовитель устанавливает гарантийный срок изделия длительностью 24 месяца (2 года) с даты продажи изделия при условии выполнения пользователем правил транспортировки, хранения, монтажа и эксплуатации изделия.

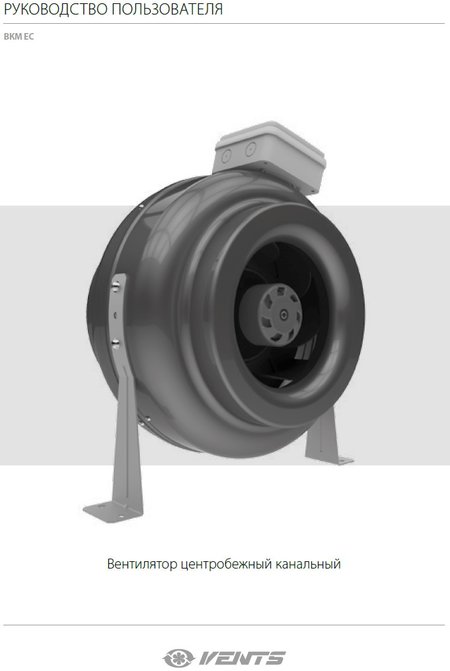

Пример монтажаИнструкция и руководство
(файл pdf, откроется в новой вкладке)
Производительность
:
845 м³/ч
Диаметр воздуховода
:
- 200 мм
Напряжение
:
220 В
Вентилятор канальный ВЕНТС ВКМ 200 ЕС
Производитель
ВЕНТС
Тип оборудования
вентилятор канальный
Максимальный расход воздуха (м³/ч)
840
Максимальная сила тока (А)
0,49
Максимальная t° перемещаемого воздуха (°С)
60
Электропитание
1f (одна фаза) 230В / 50Гц
Вес (кг)
5,7
Воздуховод (присоединительный размер, мм)
200
Максимальный уровень шума (дБ)
50
Потребляемая электрическая мощность (Вт)
84
Степень защиты
IP X4
Гарантия (год)
1
• Применение
Применение ЕС моторов в вентиляторе ВКМ позволило существенно уменьшить потребление электроэнергии (порядка 35%) и при этом обеспечить высокие аэродинамические характеристики и низкий уровень шума.
Это особенно важно в случае применения вентиляторов в системах общественных объектов (банки, супермаркеты, рестораны, отели и т.д.), вблизи жилых домов, а также в бытовой сфере (например, вентиляция частных бассейнов).
Благодаря ЕС моторам вентиляторы можно легко объединить в сеть и регулировать централизовано.
Стальной корпус обеспечивает надежную работу при наружном монтаже.
Предназначены для соединения с круглыми воздуховодами диаметром 160, 200, 250, 315 мм.
• Конструкция
Новые технологии изготовления конструктивных элементов обеспечивают абсолютную герметичность корпуса.
• Двигатель
Используются высокоэффективные электроннокоммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками.
Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения.
ЕС моторы характеризуются высокой производительностью и оптимальным управлением вовсем диапазоне скоростей вращения.
Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%).
Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов).
Для достижения точных характеристик, безопасной работы и низкого уровня шума, при сборке, каждая турбина проходит динамическую балансировку.
Класс защиты двигателя IP 44.
• Регулировка скорости
Управление вентилятором осуществляется при помощи внешнего управляющего сигнала 0-10 В (регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров).
При изменении значения управляющего фактора ЕС вентилятор изменяет скорость вращения, и подает ровно столько воздуха, сколько необходимо для вентиляционной системы.
Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц).
Вентиляторы можно объединять в единую компьютерную сеть управления.
Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов.
На дисплей компьютера выводятся все параметры системы, и, при необходимости, можно задавать индивидуальный режим работы для каждого вентилятора в сети.
Допускается монтаж под любым углом относительно оси вентилятора.
Присоединение к стене осуществляется при помощи крепежных кронштейнов, которые входят в комплект поставки.
Подача питания на вентилятор осуществляется через наружную клеммную коробку.
Введите Ваш e-mail:
Введите Ваш пароль:
Запомнить меня
Регистрация
Если Вы уже зарегистрированы на нашем сайте, но забыли пароль или Вам не пришло письмо подтверждения, воспользуйтесь формой восстановления пароля.
Восстановить пароль
ВКМ 200**
Новые продукты
- Серия ВК ЕС новая серия * Только для специального заказа
Системы приточно-вытяжной вентиляции и кондиционирования различных помещений, требующие экономичной управляемой вентиляции. Максимальная производительность – 817 CFM.
- Серия TT EC новая серия
* Только для специального заказа
Системы приточно-вытяжной вентиляции и кондиционирования различных помещений, требующие экономичной управляемой вентиляции. Лучшее вентиляционное решение для вытяжной вентиляции ванных комнат, кухонь, бассейнов, баров, ресторанов, офисов, производственных помещений и т.д. Совместим с круглыми воздуховодами диаметром от 4 до 10 дюймов.
- Серия ВКМ ЕС новая серия
Канальные центробежные вентиляторы ВЕНТС ВКМ ЕС предназначены для вентиляции жилых и коммерческих помещений.
- сравнить
- Распечатать
- Ссылка вперед
- Поделиться
| ВКМ 200** |
7
Максимальная производительность – 599 CFM.
Показать как:
Products in this series (14)
VKM 100 | VKM 125** | VKM 150** |
VKM 150 E | VKM 200 E | VKMS 200 |
VKM 250 E | VKM 250** | VKM 305 E |
VKM 305** | VKMS 305 | VKM 355 Q |
VKM 400 | VKM 450 |
| Technical parameters | Diagrams | Dimensions | Documentation | Support |
| Параметр | Значение | |||
|---|---|---|---|---|
| Об/мин* | 0034 | |||
Диаметр воздуховода. | 8″ | |||
| Watts* | 201 | |||
| Amps* | 1.72 | |||
| Max. Ps | 2.8 | |||
| Вольт | 120 | В | ||
| Частота | 60 | 5 | ||
| CFM V Статическое давление (PS) дюйма. | ||||
| CFM v Статическое давление (PS) дюйма. | ||||
| CFM v Статическое давление (Ps) дюймов водяного столба – 0,4″ | 440 | |||
| CFM v Статическое давление (PS) дюйма WG – 0,5 “ | 405 | |||
| . CFM VEL -n. 372 | ||||
| CFM V Статическое давление (PS) дюйма. | ||||
CFM v Статическое давление (PS) дюйма. | фунта | 14,6 | ||
| Темп. | -13-150 | °F | ||
| ØD | ØD1 | B | B1 | L | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|
7 7/8” | 13 9/16” | 15 3/8 дюйма | 13 3/4 дюйма | 9 7/8” | 1 дюйм | 1 1/8” | 1 9/16” |
Электронная почта
Пожалуйста, не стесняйтесь обращаться к нам.
Фоэ
Обслуживание клиентов.
1-888-640-0925
513-583-5786
Онлайн-форма
Отправить центр сообщений службы поддержки клиентов.
- Проспект по осевым, центробежным и канальным вентиляторам смешанного типа
( PDF 6,45 Мб ) - Проспект серии ВКМ
( PDF 587,88 Кб ) - Руководство пользователя серии ВКМ
(PDF 935.
38KB)
38KB)- VKM 355-450 Series Руководство пользователя
(PDF 1,12 МБ) - Спецификация VKM Series
(PDF 374.15KB) - VKM, vkm-stustraster-stustraster-stustraint stustra-stustrantir-stustrantir-stustrantir-stustr.
Загрузить выбранное Загрузить все Больше загрузок
Принадлежности
Пластиковые гравитационные решетки
Пластиковые гравитационные решетки
Вентиляционные пластиковые крышки
Вентиляционные пластиковые крышки
Гибкие протоколы
Телескоп
Зажимы с дисками
.
Колено
VKM 200 E
Новые продукты
- Новая серия AIRLITE ERV/HRV
Вентиляторы с рекуперацией энергии и тепла для коммерческого применения.
- Серия ВКМ ЕС новая серия
Канальные центробежные вентиляторы ВЕНТС ВКМ ЕС предназначены для вентиляции жилых и коммерческих помещений.
- Серия TT EC новая серия
* Только для специального заказа
Системы приточно-вытяжной вентиляции и кондиционирования различных помещений, требующие экономичной управляемой вентиляции. Лучшее вентиляционное решение для вытяжной вентиляции ванных комнат, кухонь, бассейнов, баров, ресторанов, офисов, производственных помещений и т.д. Совместим с круглыми воздуховодами диаметром от 4 до 10 дюймов.
- сравнить
- Распечатать
- Переслать ссылку
- Поделиться
Максимальная производительность – 445 CFM. Параметры Вольт, Ватт, Ампер указаны при статическом давлении 0,2 в WG.
Show as:
Products in this series (14)
VKM 100 | VKM 125** | VKM 150** |
VKM 150 E | VKM 200** | VKMS 200 |
VKM 250 E | VKM 250** | VKM 305 E |
VKM 305 ** | VKMS 305 | VKM 355 Q |
VKM 400 | VKM 450 |
| Technical parameters | Dimensions | Documentation | Support |
| Parameter | Value | |||||
|---|---|---|---|---|---|---|
| RPM* | 3288 | |||||
Duct Diam. | 8″ | |||||
| Watts* | 89 | |||||
| Amps* | 0.75 | |||||
| Макс. Ps | 1.925 | |||||
| Volts | 120 | V | ||||
| Frequency | 60 | Hz | ||||
| CFM v Static Pressure (Ps) in WG – 0″ | 445 | |||||
| CFM v Статическое давление (Ps) дюймы WG – 0,1″ | 425 9035 9 9035 9 0345 | 0033CFM V Статическое давление (PS) дюйм. CFM v Статическое давление (PS) в. Статическое давление (Ps), дюйм водяного столба — 0,6 дюйма | 330 | |||
| CFM v Статическое давление (PS) дюйма WG – 0,7 “ | 311 | |||||
CFM VEL STATIC. 292 | ||||||
| CFM V Статическое давление (PS) дюйма. | ||||||
| ØD | ØD1 | B | B1 | L | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|
7 7/8” | 13 9/16” | 15 3/8 дюйма | 13 3/4” | 9 7/8” | 1 дюйм | 1 1/8” | 1 9/16” |
