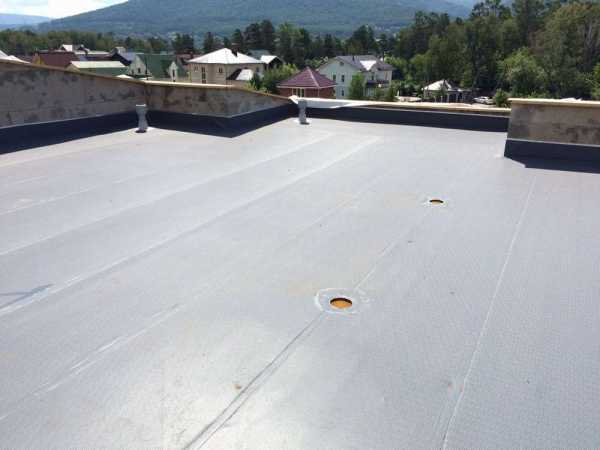

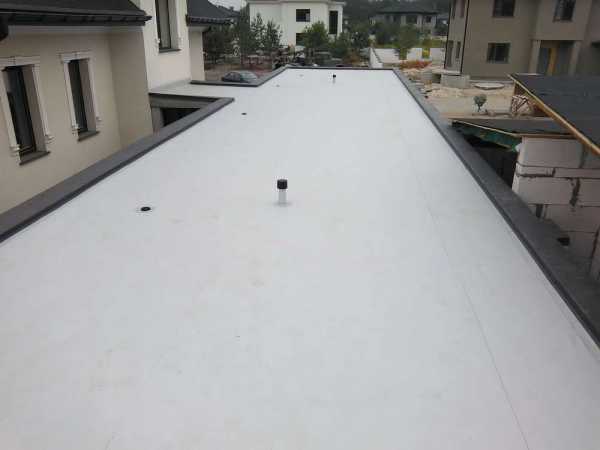

Плоская кровля с внутренним водостоком

В последнее время, хоть это пока и не сильно заметно, очень многие жильцы частных домов переходят на плоскую кровлю.

Водосток плоской кровли: специфика сооружения внутренней и наружного вариантов

Оправдано это тем, что такая конструкция создается куда проще скатных систем и обходится в несколько раз дешевле. Плоская кровля может создаваться как с внутренним водостоком, так и с наружным, поэтому такой проект очень интересен многим дизайнерам. А какая система для отвода атмосферных осадков лучше, вы узнаете в этой статье.

Сильные стороны плоской крыши

Если вы живете в большом городе, то наверняка знакомы с плоскими кровлями. Их можно встретить практически на каждой многоэтажке. Высотные здания, как правило, оборудуются внутренним водостоком, чтобы падающая сверху вода не смогла навредить окружающим строениям. До не давних пор, такие крыши можно было встретить лишь на производственных и многоэтажных постройках, но с появлением новых кровельных продуктов они начали возводиться и в частном строительстве.

Что же так сильно привлекает застройщиков? Скорее всего, людям просто надоел образ стандартной скатной системы. Конечно, в ее практичности сомневаться не приходится, но такие крыши встречаются в частной застройке абсолютно повсюду. Поэтому если вы хотите выделяться на фоне остальных, то у вас еще есть шанс, это сделать.

Жители западных стран уже давно пользуются постройками с плоскими крышами и описывают их исключительно с положительной стороны. И это немудрено, ведь за небольшую цену вы получаете дополнительную жилую площадь, которую можете использовать по своему усмотрению, главное, создать для этого все условия. Плоская поверхность надежно защищается современными кровельными материалами, поэтому по поводу ремонта задумываться не придется.

Итак, давайте рассмотрим положительные качества плоской поверхности:

• По сравнению со скатными кровлями, плоская имеет меньшую площадь, поэтому на нее устройство потребуется куда меньше материалов. С экономической точки зрения это очень выгодно.
• Так же сэкономить некоторую сумму можно отказавшись от услуг кровельной бригады, сделав всю работу самостоятельно. Правда, без напарника придется туговато, поэтому пригласите кого-нибудь из своих знакомых.
• Вести монтажные работы на плоской поверхности куда удобнее нежели в подвешенном состоянии, поэтому она будет протекать не только легко, но и быстро.
• Обслуживая крышу в любую пору года, можно быть уверенным, что вы никак не навредите своему здоровью.
• Дополнительная площадь, созданная в результате монтажа, может быть использована по вашему усмотрению. На ней можно разместить зону отдыха, разместить детскую площадку, мастерскую, выращивать сад и многое другое.

Зачастую, как я перечисляю данные свойства плоской крыши, у многих застройщиков возникает желание приступить к строительству прямо сейчас, но это не так легко, как кажется. Вся трудность заключается в проектировании такой крыши и если какой-либо элемент будет установлен не верно, то в скором времени такая поверхность выйдет из строя.

Водосточная система плоской кровли является одним из самых важных ее составляющих. Как вы уже знаете, она может оборудоваться как внутренним, так и наружным методом. Если рассматривать первый, то он представляет собой устройство сложной системы труб внутри здания, которые определенным образом отводят осадки с поверхности в ливневую канализацию. Такая система позволяет улучшить внешний вид вашего уюта и сделать его более привлекательным и загадочным. Что касается второго способа, то это всем привычные трубы, которые видны снаружи здания. Как правило, наружный водосток с плоской кровли устраивается лишь в том случае, если ваши финансы ограничены или в вашем регионе суровые зимы.

Особенности внутреннего водостока

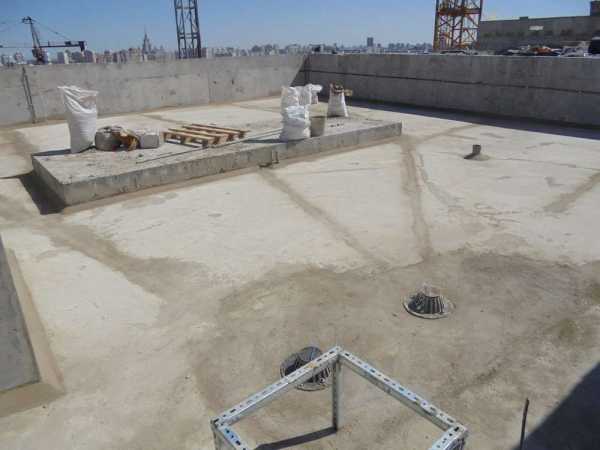

Монтируя внутренний водоотвод вы обязаны условно поделить всю плоскость на сектора. Это делается потому, что один водосток может обслуживать поверхность не более 200 квадратных метров, с большим объемом он просто не справится и на поверхности будет скапливаться вода. Хоть плоская крыши и имеет такое название, ее поверхность устраивается под определенным градусом. Такой процесс называется созданием разуклонки. Она может создаваться при помощи стяжки или теплоизоляционных материалов.

Конечно, самым простым и быстрым вариантом является стяжка. Для создания нужного уклона поверх плит перекрытия заливается бетонный раствор, а как он застынет, укладывают последующие слои гидроизоляции. Далее размещают теплоизоляционный материал. Он должен быть жестким, поэтому из всех возможных продуктов лучше всего использовать пенополистирол или пеностекло. Эти два материала не боятся намокнуть и толщины в 15 сантиметров для теплоизоляции вполне достаточно.

Финишное покрытие будет подбираться исходя из функционального назначения поверхности. Если оно эксплуатируемое, то в качестве защитного слоя можно использовать: грунт, насыпные материалы, тротуарную плитку и прочее. В случае, когда поверхность не способна выдерживать большие нагрузки, то необходимо рассматривать продукты с меньшей массой, например, битумные, полимерные или напыляемые материалы.

Внутренняя водосточная система хоть и сложная, но включает в себя простые устройства, а именно:

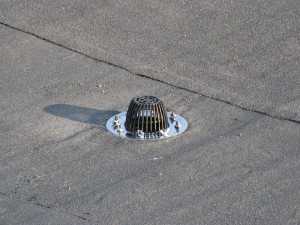

• Воронку и желоб, для сбора воды с кровельной поверхности и ее передачи в стоковую магистраль;
• Стояки, которые являются основным путем для осадков;
• Коллектор, устраиваемый в грунте с системой труб, которые отводят воду в ливневую канализацию.

Для быстрого удаления атмосферных осадков с кровельной плоскости необходимо использовать трубы с диаметром 100-180 миллиметров. Определить необходимое сечение трубы можно исходя из соображения 1,5 квадратных сантиметра сечения трубы на 1 квадратный метр поверхности крыши. Длина одного элемента должна находиться в диапазоне от 700 до 1400 сантиметров.

Проектируя размещение водосточной системы следует найти элемент, от которого круглый год будет исходить тепло. Как правило, им является дымоходная труба. Установив водосток вблизи нее, вы позволите внутренней системе удалять осадки даже в зимнюю пору года.

ВАЖНО: Если вы проживаете в регионе с суровыми зимами, то для надежности водосточной системы устраивается частичный или полный обогрев кровли.

Положительные и отрицательные моменты внутренней системы водоотвода

Если вы планируете создавать внутреннюю систему водосточных труб, то вам стоит знать, что она бывает двух видов:

1. Самотечная. Здесь осадки удаляются посредством гравитации и выглядит все это примерно так. Когда на поверхности крыши собирается достаточное количество влаги, она начинает свое движение к сборной воронке. Попадая в нее, стекает вниз по трубе и выводится из здания.

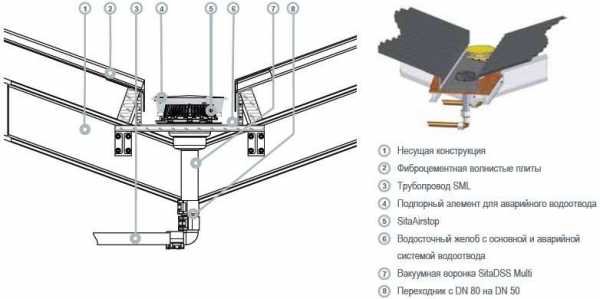

2. Сифонно-вакуумная. Работа такой системы куда сложнее. Дождевая или талая вода попадает в сборную воронку и движется по горизонтально расположенной трубе, соединенной с вертикальным стояком.

Описанные выше системы обладают своими слабыми и сильными сторонами. Сперва, давайте разберем самотечную.

Гравитационный водосток имеет довольно низкую пропускную способность, поэтому может случиться так, что при сильном ливне она просто не справится с поступающими объемами и на крыше возникнет бассейн, который может стать причиной разрушения всей конструкции.

При создании такой системы, очень важно изучить среднегодовые атмосферные осадки вашего региона. Если это большие значения, то не задумывайтесь и устанавливайте максимально возможные трубы и воронки для сбора воды.

Сифонно-вакуумный водосток справляется с вышеописанной проблемой очень просто. Дело в том, все осадки поступают в водосточную систему под разряжением. И как только вертикальные элементы заполняются до верха, начинается процесс второй разрядки, и жидкость под давлением выводится в коллектор, а в последующем, в ливневку. Благодаря такому процессу, данный водосток обладает высокой пропускной мощностью.

К преимуществам сифонно-гравитационной системы можно отнести следующие пункты:

• Сбор воды может осуществляться не только с плоских поверхностей, но и с любых других.
• Трубы меньшего диаметра без проблем справляются с большим объемом воды.
• Благодаря большой пропускной способности нет нужны устраивать большое количество каналов.
• За счет быстрого вывода воды из системы, ее возможность засорения существенно снижена.

Если сравнить внутренний и наружный водосток, то преимущества первого на лицо:

• По периметру здания вы не увидите никаких торчащих элементов.
• Работа по удалению влаги может вестись в любое время года.
• Стекающая по трубам влага, сразу направляется в ливневую канализацию.

К недостаткам внутреннего стока можно отнести сложность его создания, обслуживания и чистки.

В качестве заключения хотелось бы сказать несколько слов о плоской крыше в целом. С каждым годом эта конструкция набирает все большую популярность у частных застройщиков. Благодаря такому росту, производители строительных материалов задумываются над производством новых материалов, что движет данную сферу вперед.

Создав плоскую крышу, вы можете обустроить ее под свой вкус. На ней можно выращивать сад, открыть собственную мастерскую или обустроить зону отдыха. Кстати, если совершить более сложные расчеты и вложить чуть больше денег в строительство, то на крыше можно разместить даже бассейн или автомобильную стоянку. Впрочем, ничто вас не удерживает от воплощения уникальной идеи.

Организация ливневой канализации на придомовой территории

Вопрос:

В дождливую погоду подходы к многоквартирному дому подтапливаются по причине отсутствия ливневой канализации и бордюрного камня на обочине прилегающего внутриквартального проезда.

Жильцы дома попросили управляющую организацию оборудовать на придомовой территории и прилегающих к ней дорогах ливневую канализацию в форме водоотводных лотков, соединенных под землей трубой, либо осуществить бетонирование имеющейся ливневой канавы и увод стока в колодец через трубу под внутриквартальным проездом.

Какие действия предпринять управляющей организации, как избежать возможных штрафов от органов жилищного надзора и муниципального жилищного контроля, учитывая, что:

— Внутриквартальный проезд не входит в земельный участок, принадлежащий собственникам помещений в многоквартирном доме на праве долевой собственности;

— Неизвестны нормативные сроки устранения подтоплений придомовой территории после ливней;

— В бюджете муниципального образования на текущий и следующий финансовый год нет средств на организацию ливневой канализации;

— Придомовая территория стоит на кадастровом учете, ее границы определены до тротуара внутриквартального проезда.



Ответ:

На территориях, расположенных вне пределов земельных участков, принадлежащих на праве долевой собственности собственникам помещений в многоквартирных домах, организация ливневой канализации возложена на органы местного самоуправления.

Земельные участки, принадлежащие на праве долевой собственности собственникам помещений в многоквартирных домах, должны быть оборудованы ливневой канализацией организациями, управляющими данными домами.

Таким образом, требование собственников помещений, обращенное к управляющей организации, об оборудовании ливневой канализации внутриквартального проезда является неправомерным.

В сложившейся ситуации, работы по оборудованию придомовой территории ливневой канализацией относятся к обязательным работам, входящим в состав содержания многоквартирного дома, как объекта, и подлежат выполнению управляющей организацией.

Вместе с тем, поскольку при выдаче разрешения на ввод многоквартирного дома в эксплуатацию было определено, что он соответствует тем решениям по инженерной защите от паводковых и поверхностных вод, которые были указаны в его проектной документации как достаточные, управляющая организация не могла предвидеть, что для защиты от подтопления придомовой территории понадобится проведение дополнительных работ.

Следовательно, стоимость работ по оборудованию придомовой территории ливневой канализацией должна быть компенсирована управляющей организации собственниками помещений.

Выполнение работ по оборудованию придомовой территории ливневой канализацией поможет избежать штрафов органов государственного жилищного надзора и муниципального жилищного контроля.

Также, предложенные собственников помещений способы устройства ливневой канализации (в форме водоотводных лотков, соединенных под землей трубой, либо путем бетонирования имеющейся ливневой канавы) требуют согласования с органами исполнительной власти, уполномоченными в области охраны окружающей среды и санитарно-эпидемиологического надзора, поскольку на территории населенных пунктов в общем случае не допускается устраивать открытые системы водостока.

Согласно п. 4 ч. 1 ст. 14 Федерального закона от 06.10.2003 г. N 131-ФЗ «Об общих принципах организации местного самоуправления», к вопросам местного значения поселения относится, в том числе, организация в границах поселения водоотведения в пределах полномочий, установленных законодательством РФ.

Судебная практика говорит о том, что применительно к водоотведению в границах поселения органом местного самоуправления подлежит устройству, в том числе, система ливневой канализации (Апелляционное определение Псковского областного суда от 25.06.2013 г. по делу N 33-1051).

В соответствии с п. 4 ч. 1 ст. 36 Жилищного кодекса РФ (далее — ЖК РФ), собственникам помещений в многоквартирном доме принадлежит на праве общей долевой собственности общее имущество в многоквартирном доме, в том числе земельный участок, на котором расположен данный дом.

В силу пп. «е» п. 2 Правил содержания общего имущества в многоквартирном доме, утвержденных Постановлением Правительства РФ от 13.08.2006 г. N 491, границы земельного участка, входящего в состав общего имущества определяются на основании данных государственного кадастрового учета.

В рассматриваемом случае, границей земельного участка, на котором расположен многоквартирный дом, является тротуар внутриквартального проезда.

Следовательно, организация, управляющая многоквартирным домом, не может отвечать за организацию водоотведения на территории за пределами участка, входящего в состав общего имущества собственников помещений в многоквартирном доме (в частности, на внутриквартальном проезде).

Относительно требований об организации ливневой канализации на земельном участке, входящем в состав общего имущества собственников помещений, необходимо пояснить следующее.

Согласно ч. 1 ст. 161 ЖК РФ, управление многоквартирным домом должно обеспечивать благоприятные и безопасные условия проживания граждан, надлежащее содержание общего имущества в многоквартирном доме, решение вопросов пользования указанным имуществом.

Как указал Президиум Высшего арбитражного суда РФ вПостановлении от 29.09.2010 г.

Плоская крыша с внутренним водостоком

N 6464/10, все текущие, неотложные, обязательные сезонные работы и услуги считаются предусмотренными в договоре в силу норм содержания дома как объекта и должны осуществляться управляющими компаниями независимо от того, упоминаются ли в договоре соответствующие конкретные действия и имеется ли по вопросу необходимости их выполнения особое решение общего собрания собственников помещений в доме.

Судебная практика указывает на устройство ливневой канализации, как на необходимые работы по содержанию общего имущества собственников помещений в многоквартирном доме (в частности, Апелляционное определение Смоленского областного суда от 02.06.2015 г. по делу N 33-1745/2015, Апелляционное определение Новгородского областного суда от 27.11.2013 г. по делу N 2-1204/13-33-2046).

Вместе с тем, по мнению Президиума Высшего арбитражного суда РФ от 29.09.2010 г. N 6464/10, если выполнение неотложных работ и услуг (и текущего, и капитального характера) будет вызвано обстоятельствами, которые управляющая компания не могла разумно предвидеть и предотвратить при обычной степени заботливости и осмотрительности и за возникновение которых она не отвечает, то такие расходы должны быть ей дополнительно компенсированы собственниками помещений в доме.

В силу ч. 1 ст. 55 Градостроительного кодекса РФ разрешение на ввод объекта в эксплуатацию представляет собой документ, который удостоверяет выполнение строительства объекта капитального строительства, а также, соответствие построенного объекта капитального строительства проектной документации.

Согласно пп. «д» п. 12 Положения о составе разделов проектной документации и требованиях к ее содержанию, утвержденного Постановлением Правительства РФ от 16.02.2008 г. N 87, раздел 2 проектной документации «Схема планировочной организации земельного участка» должен содержать обоснование решений по инженерной подготовке территории, в том числе решений по инженерной защите территории и объектов капитального строительства от последствий опасных геологических процессов, паводковых, поверхностных и грунтовых вод.

Таким образом, многоквартирный дом, в отношении которого выдано разрешение на ввод в эксплуатацию, и принятый в управление управляющей организацией, соответствует тем решениям по инженерной защите от паводковых и поверхностных вод, которые были указаны в его проектной документации как достаточные.

Следовательно, поскольку управляющая организация, принимая в управление многоквартирный дом, не могла предвидеть, что примененные решения по защите придомовой территории не смогут предупредить ее подтопление, и предотвратить причины подтопления — ливневые дожди, то, по смыслу Постановления Президиума Высшего арбитражного суда РФ от 29.09.2010 г. N 6464/10, стоимость работ по обустройству ливневой канализации на придомовой территории должна быть компенсирована управляющей организации собственниками помещений.

При этом следует учесть, что в силу п. 7.1.10 СП 32.13330.2012 «Канализация. Наружные сети и сооружения», утвержденного Приказом министерства регионального развития РФ от 29.12.2011 г. N 635/11, на территории населенных пунктов и промышленных предприятий следует предусматривать закрытые системы отведения поверхностных сточных вод, открытые же системы водостоков допускается для территорий с малоэтажной застройкой, поселков в сельской местности, а также парковых территорий.

В остальных случаях для сооружения открытых систем водостоков необходимо согласование с органами исполнительной власти, уполномоченными в области охраны окружающей среды и санитарно-эпидемиологического надзора.

Относительно норм удаления воды с придомовой территории необходимо пояснить, что согласно п. 6.2.6 Правил и норм технической эксплуатации жилищного фонда, утвержденных Постановлением Государственного комитета РФ по строительству и жилищно-коммунальному комплексу от 27.09.2003 г. N 170, следует определять места скопления ливневых вод и принимать срочные меры для их удаления после продолжительных ливневых дождей (в течение 2-3 дней) в процессе технической эксплуатации зданий, расположенных на просадочных грунтах.

Устройство водостоков для разных видов крыш

Для одно- или двухэтажного дома организованный водосток с крыши необязателен — эта норма зафиксирована в СП 17.1330-2011. Здесь в п 9.1 отсылают к СНиП 31-06, где сказано, что при размере выноса карниза более 0.6 м, устройстве козырьков над входами и балконами водосток может быть неорганизованным.

В остальных случаях кровля должна в обязательном порядке иметь внешний (для зданий до 5 этажей) или внутренний (для зданий от 6 этажей) организованный водосток.

Владельцы частных малоэтажных домов устраивают водосточную систему с отводом осадков в дождеприемники ливневой канализации. Такая мера защищает цоколь и отмостку от чрезмерного намокания, снижает нагрузку на дренажную систему вокруг дома.

depositphotos

Скатная крыша

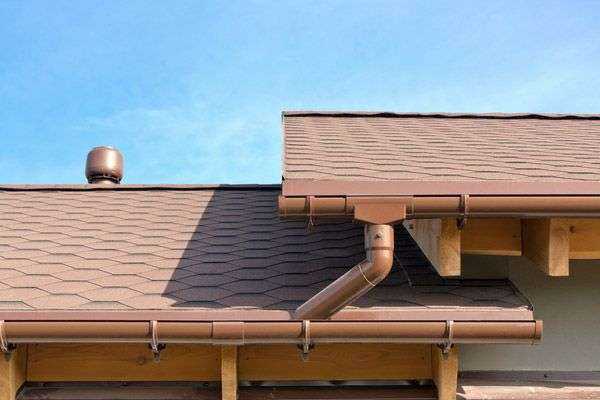

Для скатных крыш малоэтажных домов обустраивают внешний водосток вдоль кранизных свесов кровли. Это система горизонтальных желобов, проложенных с небольшим уклоном (3 — 3.5°) к водоприемным воронкам. А воронки служат узлами соединения с вертикальной водосточной трубой, которая заканчивается угловым сливом над дождеприемником ливневой канализации.

Для организации горизонтальной и вертикальной части водосточной системы предусмотрены дополнительные элементы, стыковочные узлы, крепления к фасаду и обрешетке кровли.

Какой водоотвод с плоской кровли лучше сделать – виды и особенности устройства

Подробнее в статье: устройство водостока со скатной крыши.

Все производители предлагают несколько типоразмеров желобов и труб (от двух до пяти), которые в зависимости от размеров и конструктивных особенностей кровли позволяют оптимизировать систему по производительности водостока. Если не принимать в расчет элементы крепления, то основные детали системы делают либо из пластика, либо из металла.

Металлический водосток

В этой категории доминируют системы из холоднокатаной горячеоцинкованной листовой стали толщиной 0.5 — 0.7 мм. Многослойное защитное покрытие сделано по такой же технологии, что у профлиста или металлочерепицы, и имеет в качестве базовых цветов ту же самую палитру. Поэтому в декоративном отношении стальной водосток совместим с этими кровельными материалами.

Помимо стали, водосточные системы делают из таких цветных металлов:

• Алюминий. К достоинствам относится небольшой вес и простота монтажа. Один из наиболее известных отечественных производителей, компания Линкор, предлагает готовые системы с порошковой окраской деталей в нескольких базовых цветах или изготавливает под заказ в любом оттенке палитры RAL.

• Цинк-титан. Это многокомпонентный сплав из нескольких металлов с преобладанием цинка (если быть точным, то это практически чистый химический цинк — более 99% состава). Добавка титана увеличивает прочность, а меди — улучшает пластичность сплава. Относится к элитным материалам — водосток из этого сплава предназначен для фальцевых крыш из цинк-титановых листов или для кровли из сланцевой черепицы, которая имеет такую же цветовую гамму. Изначальный цвет — серый, возможно искусственное патирование в серо-голубой или темно-серый оттенок. Со временем может менять цвет почти до белого (зависит от состава легирующих компонентов).

• Медь. Элитный материал, водостоки из которого имеют узкую специализацию —медная фальцевая кровля, керамическая или сланцевая черепица. У полированной меди со временем происходит естественное патирование. Но на рынке есть предложения по продаже оксидированных и искусственно патированных водосточных систем (например, производства компании Fricke).

Также возможно устройство системы без прокладки горизонтальных желобов под свесом карниза. Такие решения используют на крышах из плоских кровельных материалов.

Первоначальный сбор и организация отвода происходит непосредственно на кровле с помощью разжелобовок и ендов, в устье которых устанавливают водосборные воронки. А дальше вода транспортируется по водосточной трубе к приемнику ливневой канализации.

Пластиковый водосток

Материал изготовления — поливинилхлорид (ПВХ). В отличие от металлических водостоков здесь нет «привязки» к кровельным материалам. Но есть другой аналог покрытия внешних ограждающих поверхностей — виниловый сайдинг.

Так же, как и фасадные панели, детали пластикового водостока изготавливают из модифицированного полимера. Специальные добавки, которые входят в состав ПВХ, обеспечивают стойкость к воздействию ультрафиолета (отвечают за стабильность цвета) и устойчивость к перепадам температуры.

Производители предлагают 5-6 стандартных цветов. Но у всех есть 4 базовых цвета: белый, серый (графит), коричневый и красный (кирпич). Кроме них могут быть также черный и зеленый.

Водосток плоской кровли

Плоская крыша всегда имеет небольшой уклон. У неэксплуатируемые рулонных и мастичных кровель он равен 1 — 6° (1.5 — 10%). Эксплуатируемые и инверсионные крыши имеют уклон 1 — 2° (1.5 — 3%).

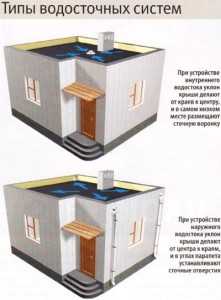

Существуют три способа отвода осадков с плоской кровли:

• Неорганизованный. Как и для скатной крыши, здесь есть ограничения, — для зданий не выше двух этажей с выносом карниза более 60 см от фасада. Эффективный водоотвод возможен на небольших по площади плоских кровлях с уклоном не менее 3°.

• Организованный наружный. Сбор осадков и отвод талой воды с поверхности кровли происходит за счет разуклонки от центра или центральной оси крыши к ее краям, где установлены водосборные воронки. Далее вода транспортируется по водосточной трубе, закрепленной к фасаду.

  Другой вариант устройства — общий уклон крыши к водосборному желобу с воронкой и водосточной трубой. Чтобы избежать ледяных заторов при отводе талой воды зимой, часть крыши, примыкающей к воронке, а также сама воронка и водосточная труба, должны быть оснащены греющим кабелем.

• Организованный внутренний. Сбор осадков происходит за счет разуклонки плоской кровли от краев внутрь, где в самых нижних точках поверхности вмонтированы водосборные воронки. Воронки на кровле должны располагаться равномерно. Далее вода транспортируется по трубам, проложенным внутри здания.

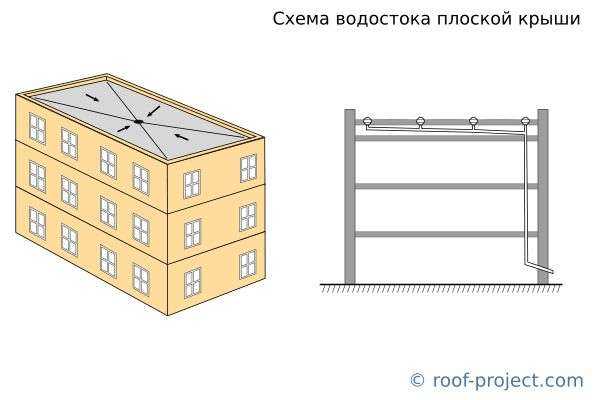

  Схема внутренней транспортировки может быть выполнена по гравитационной (классической) или гравитационно-вакуумной схеме. На плоских крышах с холодным чердаком или в конструкциях с вентилируемыми внутренними каналами водосборные воронки и холодные участки внутренних труб должны иметь собственную теплоизоляцию и электрический подогрев.

Внутренняя ливневка

Дождевые и талые воды с кровли зданий могут удаляться сбросом воды со свесов или организованным отводом по наружным или внутренним водостокам.
Наружные водостоки состоят из желобов, которые собирают воду со ската крыши и водосточных труб с воронками, сбрасывающих воду на отмостку около здания. В связи со строительством многоэтажных зданий с плоскими большепролетными и многоскатными кровлями со световыми фонарями и сложным рельефом стали широко внедряться системы внутренних водостоков. Внутренние водостоки отводят воду по трубопроводам, расположенным внутри здания в наружные сети дождевой или общесплавной канализации (закрытый выпуск) . Присоединение водостоков к хозяйственно-бытовой системе канализации не допускается. При отсутствии дождевой канализации выпуск предусматривается в лотки около здания(открытый выпуск) .

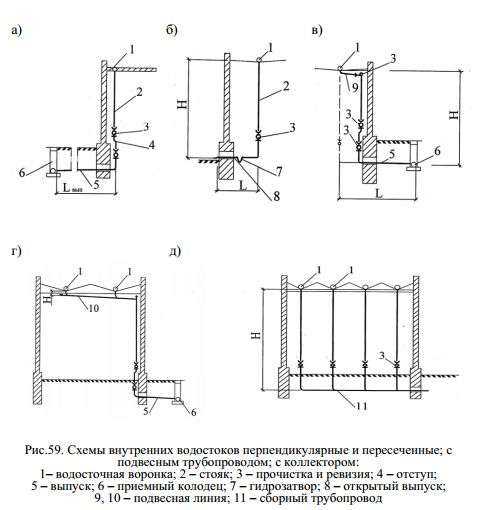

Классифицируют внутренние водостоки в зависимости от трассировки и схемы сети: с перпендикулярной и пересеченной схемами. Перпендикулярная схема характеризуется отсутствием сборных водосточных трубопроводов). От водоприемной воронки дождевые воды отводят по стояку, соединенному непосредственно с открытым или закрытым выпуском.

По пересеченной схеме на чердаке здания устраивают отводные сборные подвесные линии или сборные подпольные коллекторы, размещаемые в подвале или техническом подполье здания. Сборные подвесные трубопроводы объединяют все или часть водоприемных воронок и отводят воду в один стояк и выпуск. Сборный коллектор собирает воду от группы стояков и отводит ее в один общий выпуск.
Внутренние водостоки состоят из водосточных воронок, отводных труб, стояков, выпусков, устройств для прочистки.

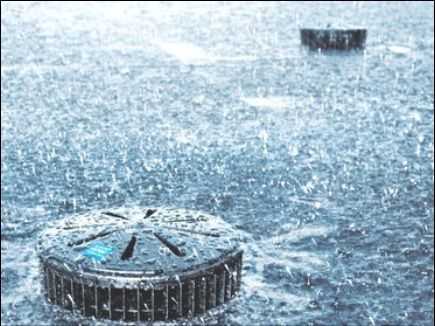

Водосточные воронки должны обеспечивать быстрый прием, отвод атмосферных вод и задерживать все, что может загрязнить систему(листья, ветки). Водосточные приемные воронки размещают с учетом рельефа кровли и допускаемой на одну воронку площади водосбора. Максимальное расстояние между воронками48 м. На плоской кровле в ендове устанавливают не менее двух водоприемных воронок. В секционных зданиях на плоских кровлях допускается располагать по одной воронке на каждую секцию. Уклон участков кровель и ендов в сторону приемных воронок должен быть не менее0,01–0,015. Воронки присоединяют к стоякам с помощью компенсационных раструбов с эластичной заделкой. Конфигурация воронок зависит от ската крыши, от площади водосбора.

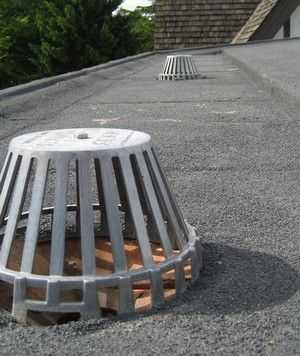

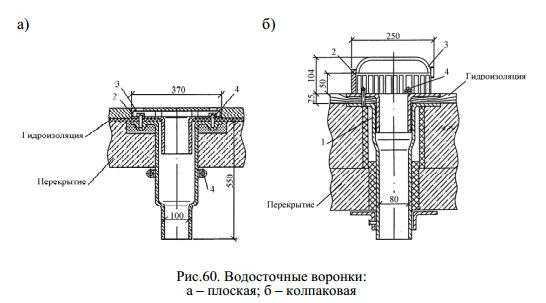

Воронки бывают двух типов: плоские и колпаковые(рис.60). Воронки с решетками(плоские) (рис.60а) устанавливают на плоских эксплуатируемых кровлях. Воронки с колпаком(колпаковые) (рис. 60б) применяют на скатных, а также плоских неэксплуатируемых кровлях.

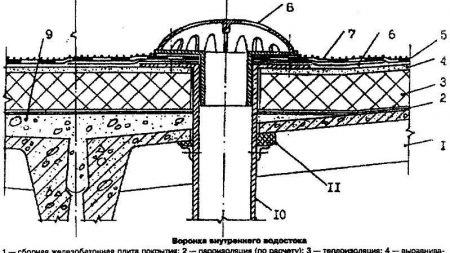

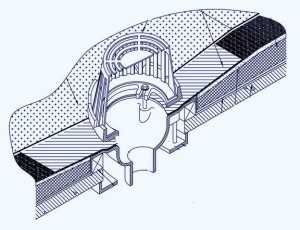

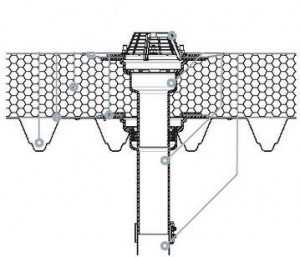

Водосточные воронки состоят из корпуса1, устанавливаемого в перекрытии, рамы2, под которую заводится гидроизоляция, решетки3 или колпака4 для задержания мусора. Воронки герметично соединяют с кров-лей, чтобы атмосферные воды не просачивались и не разрушали перекрытие. Слой гидроизоляции зажимают болтами между корпусом и рамой и заливают сверху мастикой. Применяют водосточные воронки диаметром 80, 100, 150 и200 мм.

Отводные трубы выполняются в виде подвесных линий. Отводные тру-бы, соединяющие воронки, прокладываются на чердаке на расстоянии1,0-1,5 м от кровли.

Плоская крыша с внутренним водостоком

Сеть горизонтальных отводных трубопроводов проклады-вается параллельно линиям колонн или стен с уклоном imin=0,005. Боковые присоединения подходят под прямым углом, что позволяет упростить мон-таж. Диаметр отводных труб принимают не менее диаметра выпуска во-ронки и проверяют расчетом.

Водосточные стояки прокладывают в отапливаемых помещениях вдали от наружных стен, около колонн, стен так, чтобы длина подземных линий была минимальной. Замоноличивать стояки в строительные конструкции не рекомендуется, т.к. на стенках труб образуется конденсат во время тая-ния снега. Наиболее целесообразно прокладывать стояки в нишах, в лест-ничных клетках, коридорах у стен, не граничащих с жилыми комнатами. Для предотвращения замерзания стояка необходимо обеспечить постоян-ную подачу в него теплого воздуха. При закрытом выпуске воздух посту-пает из наружной сети. При открытом выпуске с гидрозатвором движение воздуха в стояке не происходит. Воронки не получают достаточного коли-чества тепла и обмерзают, поэтому воздух подается в стояк из подвала че-рез тройник, который закрывается при положительной температуре возду-ха, или из хозяйственно-бытовой канализации через перемычку.

Выпуски служат для отвода воды за пределы здания. Открытые выпус-ки выполняются в виде стальной или чугунной трубы, выходящей за стены здания на150-200 мм, на высоте не менее150 мм над отмосткой здания или лотком, предотвращающим размыв грунта около здания. Для исклю-чения промерзания выпуска зазор между стенкой и трубой заполняется слоем теплоизоляции и оштукатуривается цементным раствором. В рай-онах с расчетной зимней температурой t< -5 С открытые выпуски обору-дуются гидрозатвором высотой100 мм, который исключает поступление холодного воздуха в стояк и его промерзание(рис.61). Для отвода талых вод в зимне-весенний период предусматривается трубопровод с краном, присоединяемый к хозяйственно-бытовым канализациям. Выпуски распо-лагаются с южной стороны здания, в зоне положительной температуры.

Закрытые выпуски собирают воду от одного или нескольких стояков и через сеть горизонтальных трубопроводов, проложенных в земле, подвале, отводят ее за пределы здания.

Для устройства водосточной сети применяют напорные стальные, ас-бестоцементные, чугунные и пластмассовые трубы. Для прочистки ис-пользуются на стояках ревизии на высоте1 м от пола; на горизонтальных участках при изменении направления трубопроводов– прочистки. Диаметры труб выпуска принимаются не менее наибольшего диаметра присоединяемого стояка и проверяются расчетом.

Для уменьшения глубины заложения сеть следует прокладывать с наи-меньшим уклоном, а именно:
диаметр труб, мм……………………………………50 100 150 200
минимальный уклон труб системы водостоков….0,02 0,008 0,005 0,004.

Глубина заложения принимается в зависимости от материала труб, конструкции полов от0,4 до1,0 м.

Такая система предназначается для отвода вода с крыш зданий, поэтому называется внутренний водосток. Конструкция каждого здания индивидуально, поэтому подбирается для каждого совершенно разная система отвода воды, она может быть внешней и внутренней. Сегодня можно встретить здания, которые не имеют такую систему, это тоже возможно, но в редких случаях, когда присутствует односкатная крыша. Но в основном, все здания многоэтажные и частные имеют выведенный внутренний водосток, потому что без него очень трудно отводить скопившуюся воду после дождя. Плоская кровля с внутренним водостоком наиболее распространенная как в частных постройках, так и в многоэтажных домах.

Устройство и ремонт системы внутреннего водостока

В основном такая система отвода воды применяется в случаях, когда невозможно сделать водосток с внешним выходом. Это бывает, когда в доме существует плоская крыша. Водосток имеет довольно таки простую систему.

Плоская крыша для частного дома: стоит ли или нет?

Водопроводные воронки на крыше расположены с небольшим уклоном. Воронка внутреннего водостока может быть представлена в разном диаметре. Но, в общем, такая система всегда бывает разных конструкций:

• Приемные воронки;
• Трубопроводы;
• Коллекторы;
• Разъемы для осмотра и другие необходимые элементы.

По государственным стандартам отвод воды должен производиться в ливневую систему. Если такого в устройстве дома нет, то рядом устанавливаются лотки, которые принимают воду. Если их тоже нет, тогда вода просто стекает по отмостке на открытый грунт.

Техническое обслуживание системы водостоков направлено на постоянный отвод дождевых и талых вод с крыши зданий. Если случается нарушение эксплуатации этой системы или ее загрязнение, это может стать причиной постоянных протечек и затоплений. Капремонт внутреннего организованного водостока с кровли обеспечивает хорошую герметичность, повышает преимущественно пропускную способность и увеличивает эксплуатацию такой системы. Специалисты рекомендуют во время производить ремонт для того чтобы система отвода воды хорошо функционировала и не было внезапных затоплений.

Основные виды водоотводной системы

Внутренний водосток его элементы и устройство представляет собой разнообразные узлы, решетки и розетки. Сейчас компании могут изготавливать такие системы на заказ, по всем предоставленным параметрам и размерам, которые будут необходимы заказчику. Просто необходимо разработать проект и согласовать его с инженерами. Типичные внутренние водостоки изготовлены из легированной стали, алюминия, ПВХ. Конечно, можно использовать и пластиковые трубы, но они не предназначены для большого потока воды, и сразу начнут повреждаться. А вот внутренние водостоки из стальных труб намного устойчивее и надежнее, они смогут выдержать любой поток воды, и прослужат достаточно большое количество времени.

Но они могут сильно шуметь, ведь вода попадает, наметал и производит громкие звуки.

Одними из лучших водостоков считаются медные сливы, но стоят они достаточно дорого, но ей нет равных в долговечности, она даже может выдержать кислотные дожди, которые происходят в промышленных районах. Раньше, также часто применялись стоки из чугуна, но они не оправдали себя, ведь их достаточно трудно устанавливать из-за большого веса. Трубы для внутреннего отвода воды могут быть с разным сечением. Но в основном используется прямоугольный профиль, ведь он очень прост в эксплуатации и не требует особого ухода.

Конструкция внутреннего водостока

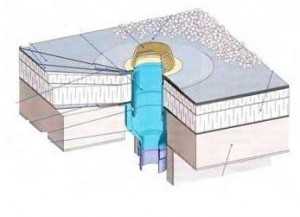

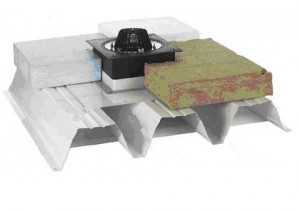

Верхняя часть системы представлена в виде воронки с защитной крышкой или решеткой, которая предотвращает попадания внутрь мусора. Внутренний водосток может иметь свои особенности и характеристики, которые необходимо знать при их установке. А вот внутренняя часть водоотвода представлена водосливной трубы, которая расположена вертикально. Она проходит внутри здания и служит для отвода вода с крыши. Нижняя часть называется выпуском, который служит для избавления внутреннего водостока от воды, и выводит ее канализацию или за пределы здания.

Расчет воронок для внутреннего водостока происходит по действующим нормативам, количество воронок на крыше не должно превышать одна на водосточную трубу. Однако надо учитывать не только действующие нормативы, но и особенности самой крыши и количество атмосферных осадков. А потом, опираясь на эти условия, производится расчет пропускной способности водостока, диаметр труб и объем линевой канализации.

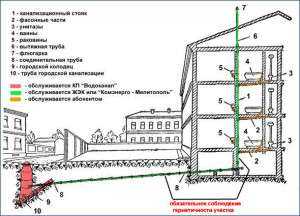

Внутренняя система отвода воды в многоэтажных зданиях

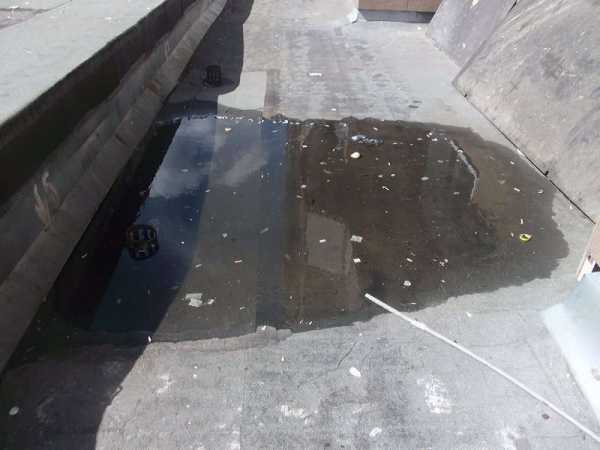

Во многих зданиях проблема протечки потолков и потопов, может решить внутренний водосток в многоэтажном доме. Существует несколько способов установки его в высотных домах, можно заменить в каждой квартире водосток или заблокировать старый и вывести новый в общий коридор. Необходимо учитывать особенности здания, потому что у этих двух способов существуют свои преимущества и недостатки. Состоит такая система из воронки для приема дождевой и талой воды, стояка, отводной трубы и выпуска.

При этом не стоит забывать, что лучше отводить воду в наружную сеть канализации. Нужно помнить также о правильно расположении воронок, они должны располагаться по продольной оси крыши. Для того чтобы обеспечить хорошую работу всей системы круглый год, необходимо расположить стояки, которые предназначены для отвода воды в подземный коллектор. Его стоит установить в теплой отапливаемой зоне по всей высоте. Тогда многоэтажное здание будет нормально функционировать и не будет внезапных затоплений.

Внутренняя водоотводная система сможет благополучно вывести дождевую и талую воду, и тем самым обезопасит от затоплений и застоя воды. Стоит только правильно установить ее, учитывая все особенности здания.

Внутренний водосток зданий: особенности функционирования

astgift.ru

Внутренний водосток крыши: особенности конструкции

Плоская крыша – это не только обязательный элемент многоэтажных зданий, но и современный тренд в строительстве частных домов. Использование плоской кровли стало особенно популярно в последние годы. Дома, выполненные с такой архитектурой особенностью, выглядят стильно, необычно, современно. Наличие на рынке новейших качественных материалов позволяет создать надежную, долговечную крышу, обладающую рядом достоинств.

Монтаж же плоской кровли зачастую предусматривает устройство внутреннего водостока. Скрытая инженерная конструкция позволяет не «обременять» фасады здания многочисленными водосточными трубами и при этом экономить средства на закупке материалов. Именно поэтому на стадии проектирования, необходимо рассмотреть возможность создания скрытого, внутреннего водостока, оценить его достоинства и недостатки, учесть финансовый аспект.

Преимущества и особенности плоской крыши

Многие современные застройщики частного сектора отдают предпочтение плоским крышам. Это связано с тем, что они позволяют возвести оригинальное строение, с архитектурной точки зрения, при этом создать полноценный жилой верхний этаж, без устройства чердачного пространства. Плоская крыша характеризуется доступной стоимостью на фоне отличных потребительских качеств.

В западных странах плоские крыши являются приоритетным вариантом. Прежде всего, это связано с малым годовым количеством снежных осадков. В России технология давно используется в строительстве многоэтажных домов. В частной застройке сооружение плоской кровли стало возможно с появлением новейших прочных материалов, которые способны воспринимать существенные нагрузки.

Достоинствами плоской кровли являются:

• меньшая площадь покрытия требует меньшего количества строительных материалов и позволяет экономить на монтаже;
•  устройство крыши несложное и позволяет осуществить работы самостоятельно, не привлекая строительные бригады;
• выполнять работы на плоской поверхности гораздо проще, нежели на скатной;
• строительство плоской крыши выполняется в короткие сроки;
• горизонтальная поверхность обеспечивает удобство обслуживания крыши.

Приведенные достоинства для многих застройщиков являются основанием для выбора плоской кровли. При этом горизонтальная поверхность крыши позволяет оборудовать при желании дополнительную зону отдыха. Так, существуют примеры, когда на крыше располагается зеленая зона с многочисленными клумбами и садовой мебелью или площадка с тренажерами на свежем воздухе под открытым небом.

Плоская крыша обязательно должна быть оборудована водостоком, который может быть внутренним либо внешним. Внутренний водосток представлен более сложной конструкцией, но при этом сохраняет идеальным внешний вид фасадов здания. Внутренний водосток имеет ряд достоинств и недостатков, о которых должен знать каждый застройщик, отдающий предпочтение плоской крыше.

Особенности конструкции

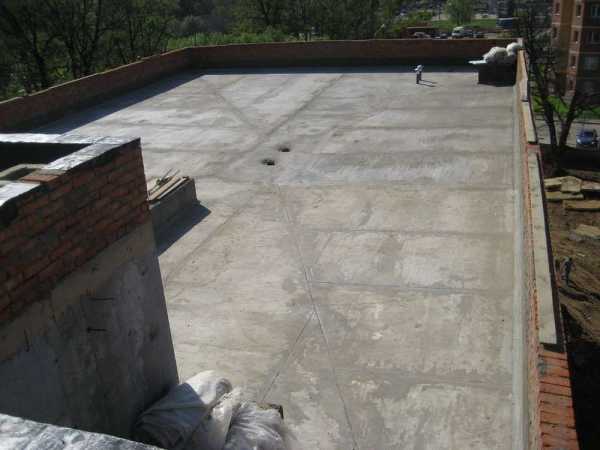

Плоская крыша с внутренним водостоком должна быть условно поделена на сектора. Так, один водосток должен обслуживать площадь 150-200 м². При монтаже кровли к водоприемникам должен быть сделан уклон 1-2 см/м. Этот необходимый уклон делается с помощью слоя бетонной смеси, которую заливают поверх плиты перекрытия верхнего этажа. На застывшую под необходимым уклоном бетонную смесь, следует устелить два слоя гидроизоляционного материала. На гидроизоляционный материал укладывают теплоизоляцию – экструдированный пенополистирол толщиной свыше 15 см. Верхний слой кровли может быть выполнен из наплавляемого гидроизоляционного материала с гравийной посыпкой, бетонных или террациевых плит. Видеть подробную схему расположения слоев материала при монтаже плоской кровли можно ниже на фото.

Внутренний водосток представляет собой достаточно сложную инженерную систему, которая состоит из трех основных элементов:

• воронка, расположенная на крыше и желоб для передачи стоков в водосточную магистраль;
• стояк, по которому вода с крыши стекает в водосборный коллектор;
• непосредственно сам коллектор, расположенный под землей и система труб, выводящих стоки в центральную (ливневую) канализацию.

В строительных нормативах рекомендовано для создания внутреннего водостока использовать трубы диаметром 100, 140 либо 180 см. Выбор того или иного размера должен осуществляться из расчета 1-1,5 см² площади в поперечном разрезе трубы на 1 м² площади кровли, которую будет обслуживать водосток. При этом длина звеньев трубы может быть равна 700 или 1380 см.

На стадии проектирования внутреннего водостока необходимо предусмотреть размещение его элементов, по всей высоте в пределах отапливаемой зоны. Это позволит системе бесперебойно, эффективно работать в зимний период. Стоит заметить, что рационально размещать водосток в наружных стенах, что позволяет сократить расходы на сложную систему канализационных труб под домом и упростит монтаж.

Важно! В регионах, для которых характерна суровая зима с очень низкими температурами и сильными снежными заносами, рекомендовано предусмотреть частичный либо полный обогрев  плоской кровли.

Достоинства и недостатки внутреннего водоотвода

Отдавая предпочтение внутреннему водостоку, следует знать, что выделяют две различные системы устройства такой инженерной конструкции:

• самотечная (гравитационная), когда вода из воронки непосредственно попадает в вертикально расположенный водосток;
• сифонно-вакуумная (гравитационно-вакуумная), кода вода из воронки попадает в горизонтально расположенную трубу, после чего в вертикальный водосток.

Каждая из этих систем имеет свои достоинства и недостатки. Так, самотечная система имеет следующий недостаток:

• сравнительно низкая пропускная способность. Вода в воронки попадает с большим количеством воздуха, который снижает пропускную способность системы. При значительных объемах годовых осадков на стадии проектирования должно быть предусмотрено большее количество водостоков и соответствующий (больший) их диаметр.


Сифонно-вакуумная система водостока лишена вышеприведенного недостатка, поскольку вода попадает в горизонтально расположенные трубы через специальные воронки под разряжением. Далее, расположенный вертикальный сток заполняется водой полностью. Под воздействием разряжения, вода выводится за пределы здания в канализационный коллектор. Такая система характеризуется высокой пропускной способностью. Помимо этого, сифонно-гравитационная система обладает дополнительными преимуществами:

• возможность организовать водосбор не только с плоских крыш, но и с кровель, находящихся под различными углами наклона;
• при монтаже используют трубы меньшего диаметра;
• большая пропускная способность позволяет устанавливать меньшее количество водосточных каналов, снижая расходы на коммуникацию в целом;
• высокая скорость течения стоков препятствует засорению системы.

Наряду с приведенными достоинствами и недостатками каждой из систем, можно выделить ряд общих преимуществ внутренней водосточной системы в сравнении c внешним аналогом:

• отсутствие элементов водостока на фасадах здания;
• сохранение эффективной работы в зимний период;
• сбор водостоков непосредственно в сливную систему.

К недостаткам внутренней системы водостока следует отнести сложность монтажа и обслуживания, очистки.

Заключение

При монтаже плоской кровли внутренний водосток является оптимальным вариантом. Однако во многом его функционирование зависит от качества используемых материалов и грамотности выполнения работ. Так, узнать некоторую полезную информацию о монтаже внутренней водосточной системы можно на видео:

Плоская кровля с годами набирает все большую популярность. Дома с такой крышей являются оригинальными, современными, стильными. Рынок строительных материалов, развивается в ногу со временем и предлагает новейшие, высококачественные материала, которые позволяют воплотить в жизнь даже самые смелые пожелания застройщиков. Так, плоская крыша с внутренним водостоком позволяет грамотно, эффективно решить вопрос отвода жидкости, не нарушая герметичность кровельного покрытия, сохраняя идеальным внешний вид фасадов здания. Аккуратный сбор воды в специальные резервуары либо канализационные трубы позволяет избежать повышенной влажности грунта по периметру фундамента здания и, как следствие, непосредственно в помещении.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Внутренний водосток

[содержание]

Такая система предназначается для отвода вода с крыш зданий, поэтому называется внутренний водосток. Конструкция каждого здания индивидуально, поэтому подбирается для каждого совершенно разная система отвода воды, она может быть внешней и внутренней. Сегодня можно встретить здания, которые не имеют такую систему, это тоже возможно, но в редких случаях, когда присутствует односкатная крыша. Но в основном, все здания многоэтажные и частные имеют выведенный внутренний водосток, потому что без него очень трудно отводить скопившуюся воду после дождя. Плоская кровля с внутренним водостоком наиболее распространенная как в частных постройках, так и в многоэтажных домах.

Устройство и ремонт системы внутреннего водостока

В основном такая система отвода воды применяется в случаях, когда невозможно сделать водосток с внешним выходом. Это бывает, когда в доме существует плоская крыша. Водосток имеет довольно таки простую систему. Водопроводные воронки на крыше расположены с небольшим уклоном. Воронка внутреннего водостока может быть представлена в разном диаметре. Но, в общем, такая система всегда бывает разных конструкций:

• Приемные воронки;
• Трубопроводы;
• Коллекторы;
• Разъемы для осмотра и другие необходимые элементы.

По государственным стандартам отвод воды должен производиться в ливневую систему. Если такого в устройстве дома нет, то рядом устанавливаются лотки, которые принимают воду. Если их тоже нет, тогда вода просто стекает по отмостке на открытый грунт.

Техническое обслуживание системы водостоков направлено на постоянный отвод дождевых и талых вод с крыши зданий. Если случается нарушение эксплуатации этой системы или ее загрязнение, это может стать причиной постоянных протечек и затоплений. Капремонт внутреннего организованного водостока с кровли обеспечивает хорошую герметичность, повышает преимущественно пропускную способность и увеличивает эксплуатацию такой системы. Специалисты рекомендуют во время производить ремонт для того чтобы система отвода воды хорошо функционировала и не было внезапных затоплений.

Основные виды водоотводной системы

Внутренний водосток его элементы и устройство представляет собой разнообразные узлы, решетки и розетки. Сейчас компании могут изготавливать такие системы на заказ, по всем предоставленным параметрам и размерам, которые будут необходимы заказчику. Просто необходимо разработать проект и согласовать его с инженерами. Типичные внутренние водостоки изготовлены из легированной стали, алюминия, ПВХ. Конечно, можно использовать и пластиковые трубы, но они не предназначены для большого потока воды, и сразу начнут повреждаться. А вот внутренние водостоки из стальных труб намного устойчивее и надежнее, они смогут выдержать любой поток воды, и прослужат достаточно большое количество времени. Но они могут сильно шуметь, ведь вода попадает, наметал и производит громкие звуки.

Одними из лучших водостоков считаются медные сливы, но стоят они достаточно дорого, но ей нет равных в долговечности, она даже может выдержать кислотные дожди, которые происходят в промышленных районах. Раньше, также часто применялись стоки из чугуна, но они не оправдали себя, ведь их достаточно трудно устанавливать из-за большого веса. Трубы для внутреннего отвода воды могут быть с разным сечением. Но в основном используется прямоугольный профиль, ведь он очень прост в эксплуатации и не требует особого ухода.

Конструкция внутреннего водостока

Верхняя часть системы представлена в виде воронки с защитной крышкой или решеткой, которая предотвращает попадания внутрь мусора. Внутренний водосток может иметь свои особенности и характеристики, которые необходимо знать при их установке. А вот внутренняя часть водоотвода представлена водосливной трубы, которая расположена вертикально. Она проходит внутри здания и служит для отвода вода с крыши. Нижняя часть называется выпуском, который служит для избавления внутреннего водостока от воды, и выводит ее канализацию или за пределы здания.

Расчет воронок для внутреннего водостока происходит по действующим нормативам, количество воронок на крыше не должно превышать одна на водосточную трубу. Однако надо учитывать не только действующие нормативы, но и особенности самой крыши и количество атмосферных осадков. А потом, опираясь на эти условия, производится расчет пропускной способности водостока, диаметр труб и объем линевой канализации.

Внутренняя система отвода воды в многоэтажных зданиях

Во многих зданиях проблема протечки потолков и потопов, может решить внутренний водосток в многоэтажном доме. Существует несколько способов установки его в высотных домах, можно заменить в каждой квартире водосток или заблокировать старый и вывести новый в общий коридор. Необходимо учитывать особенности здания, потому что у этих двух способов существуют свои преимущества и недостатки. Состоит такая система из воронки для приема дождевой и талой воды, стояка, отводной трубы и выпуска.

При этом не стоит забывать, что лучше отводить воду в наружную сеть канализации. Нужно помнить также о правильно расположении воронок, они должны располагаться по продольной оси крыши. Для того чтобы обеспечить хорошую работу всей системы круглый год, необходимо расположить стояки, которые предназначены для отвода воды в подземный коллектор. Его стоит установить в теплой отапливаемой зоне по всей высоте. Тогда многоэтажное здание будет нормально функционировать и не будет внезапных затоплений.

Внутренняя водоотводная система сможет благополучно вывести дождевую и талую воду, и тем самым обезопасит от затоплений и застоя воды. Стоит только правильно установить ее, учитывая все особенности здания.

okanalizatsii.ru

Внутренний водосток в многоэтажном доме

Правильно функционирующая как ливневая, так и внутренняя канализация обеспечивает качественное и своевременную утилизацию жидких стоков и их отведение. Сами по себе такие системы весьма сложны, что и неудивительно, принимая во внимание размеры многоквартирных домов.

Читайте также: Как проводится замена стояка канализации в квартире

Все виды канализации фактически объединены в общую сеть и подключены к городской отводной системе. Последняя собственно и занимается дальнейшей утилизацией отработанной воды, производит ее очистку и возврат в оборот.

В настоящей статье мы расскажем, как устроена ливневая канализация в многоэтажном доме, кто несет ответственность за ее исправность и т. д.

Устройство

Каждый дом доложен иметь ливневую канализацию. Речь идет не только о многоквартирных, но и о частных жилищах. Ее основная задача – обеспечить строению защиту от:

Без данной системы влага начнет проникать в окружающий постройку грунт, что крайне опасно, поскольку всего за 3-5 лет даже новый дом может разрушиться из-за проседания ее фундамента.

Читайте также: Как и чем можно утеплить канализационную трубу в земле

Помимо этого, сама по себе вода, содержащаяся в большом количестве в почве, нередко приводит к замоканию основания, что, в свою очередь, провоцирует:

• растрескивание бетонных конструкций;
• образование плесени и грибка;
• активное размножение насекомых.

Во всех случаях такой опасный процесс, как проседание, всегда приводит к трещинам в несущих стенах и нарушению геометрии постройки.

Внутренний водосток – эффективный отвод воды с кровель

В отдельных случаях все это способствует тому, что эксплуатация дома в будущем ставится под сомнение.

Читайте также: Как именно применяется каустическая сода для чистки канализации

Для обеспечения своевременного отвода талых вод, и в равной степени дождевых, каждый дом снабжается ливневой канализацией.

Самый простой вариант (одинаков для домов как со скатной, так и с плоской крышей) представляет собой желоба, установленные по периметру кровли, и водосточные трубы, сообщающиеся в городскими очистными сооружениями через подземные коммуникации.

В современных многоквартирных домах создается автономная система очистки. Здесь дождевая вода поступает в распределительный колодец, а оттуда перетекает в емкость, именуемую «пескоуловителем». В последнем, как нетрудно догадаться, оседают крупные твердые частицы. Затем стоки попадают в другой резервуар, где освобождаются от наиболее мелких взвесей и нефтепродуктов.

На последнем этапе происходит фильтровка. Благодаря этой процедуре, воду окончательно освобождают от всех практически химических соединений. Очищенные стоки в дальнейшем через сборную емкость просачиваются в грунт.

Но в постройках, возведенных 20 или больше лет назад, столь сложных систем не существует. Такие дома защищает от излишков воды только бетонная отмостка, устроенная по периметру. Этот вариант очень несовершенен, но зато не требует много средств на обслуживание. Дождевые воды отводятся от дома на расстояние примерно в полтора метра и далее просто впитываются в почву. Все это нередко приводит к образованию больших луж и чрезмерной увлажненности грунтов.

Кто обслуживает и делает ремонт канализации многоквартирного дома

Узнать, кто конкретно несет ответственность за работоспособность канализации в вашем многоквартирном доме, нетрудно, обратившись в ТСЖ. По большей части эти функции берет на себя управляющая компания.

В целом все общедомовое имущество, и ливневая канализация в том числе, принадлежат квартировладельцам, то есть является их коллективной собственностью. Жители заключают договор с УК и передают ей дом в управление.

В договоре:

• распределены зоны ответственности;
• указаны расценки, по которым оплачиваются услуги;
• фиксируется периодичность текущих и других ремонтов.

В обязанности УК также входит покупать необходимый материал для обеспечения проведения работ по содержанию дома за счет регулярных платежей жильцов. Таким образом попытка переложить ответственность за работоспособность ливневой канализации на последних является откровенным нарушением законодательства. В этом случае следует обратиться в прокуратуру.

Капитальные же ремонтные работы, напротив, обычно проводятся с привлечением дополнительных средств от квартировладельцев. Это общая практика.

astgift.ru

СНиП, трубы, воронки, водосточная система, устройство, акт испытания систем внутренней канализации

На сегодняшний день действуют строительные нормы и правила (СНиП), которые указывают, что внутренний водосток, представляющий собой санитарно-техническую систему должен рассчитываться архитектурно-строительной частью проекта в каждом отдельном случае.

Несмотря на то, что водосток кажется на первый взгляд не обязательным в конструкции жилого дома, он несет достаточно серьезную функциональную нагрузку и именно от его наличия либо отсутствия зависит многое в помещении.

Внутренние водостоки здания являются частью целостной системы кровельного покрытия, которая в свою очередь служит защитой здания от осадков.

Водосток, как одна из составляющих системы кровли, отвечает за транспортировку воды, как талой, так и дождевой. Он предназначен для того, чтобы как можно дальше и быстрее отвести влагу от стен и фундамента дома.

При проектировании дома следует отвести особое внимание проектированию водостока, так как неправильная планировка и усложнение конструкции может привести к усложнению проведения строительных и различных отделочных работ, как непосредственно в здании, так и при обустройстве территории, прилегающей к дому.

Именно по этой причине перед тем, как приступать к строительству дома, необходимо наряду с водо и газоснабжением спланировать внутреннюю водосточную систему.

Функциональное назначение водостока

Как правило, при проектировании дома используются два вида водостоков: наружный и внутренний. Так в чем же их отличие и роль в жилом доме?

Для того чтобы разобраться с этими вопросами, необходимо понять основное назначение водосточной системы, именно как инженерной конструкции, а именно понять, что он служит для отвода дождевых и талых вод, которые собираются на кровли здания.

Климатические условия нашей страны с их постоянными сезонными сменами погодных условий предъявляют требования в безотказной работе системы водостока круглый год. Стоит отметить, что именно внутренний водосток наиболее надежен при резких перепадах температур. Внутренняя водосточная система более практична.

Кстати! Если планируется, что у дома будет односкатная, а также двускатная крыша, то гораздо дешевле обойдется проект электрической системы обогрева водостока наружного.

В случае же, когда крыша плоская, то лучше обустроить внутреннюю водосточную систему. Это связано в первую очередь с тем, что воронка водостока, который внутри, располагается непосредственно в конструкции.

Когда проектируется кровля какой–либо другой формы (ломаная, щипцовая, шатровая), для обустройства внутреннего водостока, придется проектировать ее иначе. Или же заранее стоит предусмотреть наружную систему водоотведения.

Отличительная особенность водостока внутри здания

Внутренний водосток представляет собой систему, которая служит для отвода воды и которая надежно защищена от любого рода температурных и климатических изменений. Отличительной четой является ее расположение внутри конструкции здания.

Оптимальным вариантом для обустройства системы водостока внутри конструкции здания является ее монтаж в едином стояке санузла, так чтобы она проходила параллельно канализационной трубе ил вентиляционной системе. Это поможет обеспечить дополнительный теплообмен, а сточные воды не замерзнут в такой системе.

Отличаются водостоки для крыши и материалами, которые используются для их производства. Система наружного водостока должна быть защищена от воздействий атмосферных осадков. Лучше всего для этого подходит оцинкованный металл, который противостоит коррозии, правда стоимость его достаточно высокая.

Важно знать! Кроме этого, система наружного водоотвода подвержена различным повреждениям в зимний период, когда происходит замерзание, также на нее влияет механическое воздействие, в частности возможно образование вмятин и пробоин, вследствие неправильного или неосторожного обращения.

Внутренняя система водоотвода с крыши защищена от замерзания и физических повреждений, также она не требовательна в вопросе использования материалов при проектировке. Вполне подходят пластиковые трубы, металл, ПВХ, чугун.

Конструкция внутренней системы отвода воды с крыши

Конструкция системы отвода воды состоит из: верхней, нижней внутренней частей. Они носят также названия водосбор, выпуск, стояк соответственно.

Верхняя часть представляет собой воронку с защитной крышкой в виде сетки, иногда обрешетки, которая предотвращает попадание внутрь системы крупного мусора, листьев и веток.

Воронки внутреннего водостока располагаются в нижней точке поверхности крыши, образуя герметичное соединение, соединяясь с водосливной трубой.

Внутренняя часть водоотвода – это вертикальная водосливная труба, которую иначе именуют «стояк», располагающуюся внутри здания и которая служит для пропуска воды с крыши здания.

Нижняя часть называется выпуском, она предназначена для того, чтобы удалять воду из водосточной системы, как правило, в ливневую канализацию или же за пределы дома.

Расчеты для обустройства воронки

Действующие нормативы устанавливают, что количество водосборных воронок, располагающихся на крыше, должно быть рассчитано исходя из норматива, который устанавливается на одну водосточную трубу и не должен превышать 250 кв.м. поверхности крыши.

Но не стоит забывать о том, что многое, в том числе и диаметр используемых труб зависит непосредственно от особенностей крыши и, конечно же, от количества атмосферных осадков и их интенсивности в конкретной местности. Исходя их этого, рассчитывают пропускную способность водостока. Также, если конструкция предусматривает наличие ливневой канализации, ее диаметр будет напрямую зависеть от показателей выпадения осадков.

Для примера рассмотрим следующую ситуацию: средняя интенсивность осадков в районе составляет 75 мм в час. Если воронка способна выдержать скорость потока в 6, 45 л/с, то ее эффективность предназначена для плоской кровли, площадь которой составляет до 300 м², а значит внутренняя труба ее должна быть диаметром в 82 мм.

В случае же когда эффективность воронки больше, необходимо использовать для обустройства внутреннего водостока трубы, диаметр которых равен 160 мм, тогда система вполне сможет обслужить 510 м 2 крыши.

Установка водостока внутри здания

Прежде чем приступить к обустройству системы внутреннего водостока следует уяснить, что, как и любая инженерная система, она должна иметь возможность обслуживания. Это означает, что прокладывать водосточные стояки нужно в коммуникационных шахтах или же каналах, которые смогут обеспечить свободный доступ к обслуживанию.

Нормы предписывают, что высота расположения ревизий на стояках должна составлять 1 метр от поверхности пола.



Монтаж водосточной системы должен осуществляться по определенной схеме, которая выглядит следующим образом:

1. Первичная разметка, которая необходима для обозначения мест, в которых будут установлены крепления водосточных труб;
2. Расчет места, в котором стояк будет выходить к перекрытию крыши;
3. Определение точки, из которой выходит водосборная воронка;
4. Сверления отверстий под крепление;
5. Установка креплений, которые предусмотрены изготовителем. У всех различное крепление;
6. Установка выпускного патрубка. Можно произвести двумя способами: вывести за пределы дома или же присоединить к ливневой канализации;
7. Герметизация вывода, которая осуществляется при помощи различных пластичных материалов, которые в свою очередь устойчивы к перепадам температур;
8. Установка и закрепление труб водостока в вертикальном положении;
9. Установка ревизии на трубах;
10. Герметизация соединений;
11. Установка одного из элементов водосборной воронки, а именно ее соединительной части;
12. Очередная герметизация соединения;
13. Заделка скатов воронки при помощи кровельных материалов;
14. Установка прижимного фланца и защитной решетки воронки, собирающей воду;
15. Испытания работы системы отвода воды.

Что касается монтажа системы, то его следует начинать снизу, а именно с первого этажа или подвала, при этом постепенно продвигаясь вверх к последнему этажу или чердачному помещению, которое контактирует с плоской крышей.

Производя монтаж необходимо помнить о температурой компенсации материалов труб, следует оставлять зазоры. Наиболее удачным вариантом создания герметичного соединения, является создание уплотнения каучуком, который позволяет обеспечить температурную компенсацию.

После того, как работы внутри здания закончатся, необходимо приступить к закрытию всех коммуникационных шахт при помощи декоративных панелей. Именно это позволит поддерживать температурный режим в системе.

Сложнейшим этапом в установке водостока являются работы на крыше. Современные воронки позволяют работать абсолютно с любыми материалами, а значит можно создать эффективное герметичное соединение.

Монтаж воронки под разные кровельные материалы

Важно помнить о том, что следует правильно выбрать тип воронки, который подходит к тому или иному кровельному материалу. А, соответственно, будут использованы различные способы крепления воронки. Так, можно вклеивать или применять прижимные способы, которые осуществляются на основе нержавеющих шурупов. Стоит отметить, что нормативы как бы это ни было предписывают обязательное проведение испытательных работ по определению эффективности эксплуатации конструкции.

В случае проведения испытательных работ в многоэтажном доме, должен быть составлен акт по проведению испытательных работ систем внутренней канализации и водостоков. Наличие данного документа является необходимым условием при получении разрешения, которое выдается на то, чтобы дом можно было эксплуатировать.

Итак, водосток – это важнейшая система, которая защищает здание от повышенной влажности и без которой нельзя обойтись.

Похожие статьи

krovlyaguru.com

Виды и особеннности устройства внутренних водосточных систем

При возведении дома будущему владельцу часто приходится вникать во многие нюансы из прежде незнакомых областей знаний.

На стадии проектирования здания нельзя обойти вниманием и такую важную часть кровли, как водосток.

Функция его с инженерной точки зрения заключается в сливе дождевых и талых вод, попадающих на верхнюю конструкцию дома в виде атмосферных осадков.

Сбор воды осуществляется двумя способами:

• с помощью наружного водостока – для защиты основания фундамента, фасада и стен от разрушительного воздействия влаги на стропила фиксируются желоба, в которые со ската крыши стекает вода;
• внутреннее расположение системы водоотведения подразумевает монтаж водоприемной воронки в конструкцию кровли, при этом вертикальный стояк размещается внутри дома.

На скатных крышах частных домов для обеспечения бесперебойной работы системы водоотведения как в летнее, так и в зимнее время предпочтительнее выбрать наружный водосток с системой подогрева.

Внутренними водостоками повсеместно оборудованы многоквартирные дома, в частной застройке такой вид организации слива атмосферных осадков целесообразнее использовать на плоских кровлях.

Внутренний водосток состоит из:

• водоприемной воронки, размещенной в продольном направлении кровли;
• вертикальной трубы-стояка, расположенной внутри здания;
• отводной трубы-выпуска;
• креплений.

Водоотведение должно осуществляться при любой погоде, поэтому не рекомендуется устанавливать воронки возле наружных стен во избежание перемерзания, минимальное расстояние от края – 1 м.

Трубопроводы бывают:

• металлические. Сталь для повышения устойчивости к коррозии оцинковывают, оптимальный вариант – нанесение полимерного покрытия.Постоянный контакт с водой выдерживают также медные и цинк-титановые трубы.
  Металлические желоба прочные, им не страшны низкие температуры;
• пластиковые. Легкий и недорогой пластик абсолютно не подвержен коррозионным процессам, но становится хрупким и трескается при перепадах температур.
  Особенностью внутреннего расположения системы водоотведения является большая степень защиты труб от атмосферных воздействий, поэтому пластик довольно широко используется.

Конструктивные особенности воронок

В воронки устанавливают специальные защитные сетки – чтобы листья и другой мусор не засоряли трубы. Засорения требуется прочищать. Своевременный ремонт продлит срок службы не только трубопровода, но и кровельного покрытия.

Внутренние водосточные системы делятся на:

• самотечные. Дождевая вода собирается в приемные воронки и стекает вниз по трубам, имеющим уклон;
• сифонные, или гравитационно-вакуумные. Система полностью заполняется водой: от воронки и до ливневой канализации.
  Благодаря разреженному давлению, возникающему при падении уровня воды, скопившаяся на крыше влага всасывается через воронку.
  Герметичная система сводит к минимуму вероятность протечек.
  Сифонный принцип работы эффективен при выпадении большого количества осадков, в случае, если дождь идет с малой интенсивностью, водосток работает как самотечный.

Оба вида универсальны – могут устанавливаться на любом кровельном покрытии, нужно лишь выбрать подходящий тип воронки.

Преимущества сифонной системы

Несмотря на некоторую сложность конструкции, этот вариант позволяет отводить воду с большой скоростью.

Экономически выгодно использование системы внутреннего водостока на сифонном принципе действия для большой площади кровли: можно уменьшить диаметр труб и количество приемных воронок, что удешевляет строительство.

Во время сильного дождя происходит самоочищение стояков – из-за высокой скорости слива.

В обустройстве зеленых крыш, а также активно эксплуатируемых, используется преимущественно этот вариант.

Особенности монтажа

Крыша разделяется на секторы, с тем расчетом, чтобы на каждые 250 кв. м приходился как минимум один стояк.

Кровля формируется с уклоном в 1-2 градуса к центральной продольной оси, чтобы вода стекала в приемники, которые располагают в самом низком месте.

Оптимальный вариант – вывод дождевой воды в ливневую канализацию, либо отведение воды подальше от дома.

Трубопроводы необходимо прокладывать в коммуникационных каналах, для облегчения доступа к ним.

При расчете внутреннего водостока учитывается уровень осадков, средние температуры местности, площадь и структура кровли.

Пропускная способность системы зависит от диаметра трубы.

На 1 кв. см сечения, как правило, приходится 0,75 кв. м кровли.

Чаще всего используют сечения:

• 85 мм;
• 100 мм;
• 150 мм;
• 200 мм.

Затевая строительство, нельзя пренебрегать таким важным видом работ, и все инженерные расчеты гидравлической нагрузки проводить еще на стадии разработки плана. Ведь в итоге от этого зависит надежность здания, комфорт и безопасность жильцов.

okrovle.com

Внутренний водосток зданий: назначение и монтаж

Полноценное функционирование современных сооружений не представляется возможным без присутствия в них множества необходимых для жизни и работы коммуникаций. Все они по-своему важны и востребованы, а в списке множества сетей далеко не последнее место занимает внутренний водосток зданий. Благодаря работе этой системы удается продлить срок эксплуатации построек посредством их защиты от разрушительной влаги.

Схема внутреннего водостока

Назначение и конструктивная схема

Система внутреннего водостока представляет собой инженерные коммуникации, которые собирают с крыши здания воду, образовавшуюся после выпадения дождя или в результате таяния снега, транспортируют жидкость по трубопроводам внутри сооружения и выпускают ее в ливневую канализацию либо на поверхность близлежащей территории. Конструктивно система состоит из нескольких узлов, расположенных по высоте на разных отметках.

Водосборник

Сбор воды происходит с помощью воронок, равномерно установленных на кровле здания и расположенных в точках, к которым создан уклон.

Схема водосточной воронки на крыше

В зависимости от типа крыши, которая может быть наклонной или ровной, применяются соответственно:

• колпаковые;
• либо плоские водосборники.

Независимо от вида воронок они сверху оснащаются перфорированными крышками и решетками, которые легко пропускают воду и задерживает разного рода мусор.

Система выпуска

Исходя из конструкции постройки маловероятно, что к водоприемнику сразу будет присоединен стояк, поэтому между этими двумя звеньями водостока устраивается отвод. Если он монтируется в эксплуатируемом помещении, например, чердаке, в зависимости от длины и конструктивной необходимости на его участках устанавливаются ревизии и прочистки.

Планировка внутреннего водостока

После отвода по направлению вниз идет стояк – вертикальная труба с прочисткой вверху и ревизией, расположенной на расстоянии в 1 м от пола.

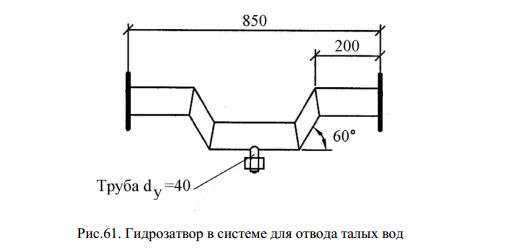

Самым нижним узлом является выпуск, который от стояка прокладывается в подполье и присоединяется строго к ливневой или, с некоторыми оговорками, производственной канализации – сброс воды в наружную бытовую сеть запрещается. Выпуск дождевой и талой воды также может выполняться в поверхностные бетонные лотки либо на отмостку. В таком случае трубопроводы оснащаются гидравлическими затворами.

Совет сантехника: При сифонном исполнении внутренних водостоков конструкция должна без проблем выдерживать гидростатическое давление, возникающее в результате переполнения или засора.

Гидравлический расчет сети

Любая трубопроводная система нуждается в гидравлическом расчете, на основании которого, как в приведенном случае, определяется количество воронок, их пропускная способность, диаметр, наполнение и наклон труб, а также работоспособность внутренней сети.

Важно правильно провести расчет гидрохарактеристик

Для проведения правильного расчета необходимо учитывать много факторов: климатические характеристики конкретного региона, интенсивность выпадения осадков, частота повторения их максимальных значений, а также конструктивные особенности и размеры кровли здания. Все необходимые данные берутся с профильных СНиПов.

Согласно нормам считается, что 1-на воронка диаметром патрубка от 50 до 150 мм способна обслужить крышу площадью до 250 м². Диаметры отводов, стояков и выпусков не должны быть меньше по сечению входного размера водоприемника. Минимальный уклон подвесных участков составляет 0,005, а выпусков при Ø100 равняется 0,008.

Монтаж элементов внутренних водостоков

Работы по установке системы внутренних водостоков начинаются снизу и заканчиваются подключением к воронкам. При монтаже все элементы конструкции должны быть тщательно соединены, а в местах стыковок надежно загерметизированы.

Монтаж водосборников

Установка водосборников на плоских крышах проводится над колоннами с расстояниями между собой до 60 м, в случае работ на наклонной поверхности в наиболее низких местах это значение должно быть меньше 48 м. Если плоская кровля устроена на жилой постройке, над каждой секцией предусмотрено 2 воронки. Корпуса этих изделий при монтаже должны полностью заходить в тело перекрытия, а чтобы не было зазоров по внешним контурам воронок, кровельный материал должен плотно примыкать к внешним стенкам водоприемников.

Внутренний водосборник

Так как водосборники изготавливаются разных конструкций, их крепеж можно выполнять разными способами – как вклеиванием, так и с помощью нержавеющих шурупов. Для присоединения воронок к отводам используются компенсационные раструбы, заделка при этом должна быть эластичной. При строительстве наиболее востребованными водоприемниками считаются типы ВР-8, ВР-9, ВР-10.

Совет сантехника: При устройстве воронки нужно учитывать, что она должна размещаться на расстоянии от наружной стены в 1 м и более

Монтаж отводов

Отводы, в частности подвесные трубопроводы, которые изготавливаются из пластика, асбестоцемента, стали и чугуна, прокладываются в технических этажах, чердаках либо крепятся к фермам в цехах промышленных предприятий.

При устройстве отводов нужно учитывать, что они не должны висеть над оборудованием, которому противопоказан контакт с водой. При варианте с подвесным исполнением на трубопроводах с шагом в 20 м (Ø до 150 мм) и 25 м (Ø до 200 мм) устанавливаются прочистки или ревизии. Крепление этого конструктивного узла к выпускному патрубку водоприемника происходит с помощью отводов и тройников, при этом их диаметры должны быть соразмерны между собой.

Соединение отводов и стояков выполняется такими же фасонными частями. При устройстве вертикальных трубопроводов необходимо учитывать, что они должны находиться как можно дальше от наружных стен здания и желательно в отапливаемых помещениях.

Монтаж стояков

На практике водосточные стояки протягивают в нишах или шахтах рядом с трубопроводами отопления и вентиляции. Если эти коробы отсутствуют, фиксация ведется в жилых домах к стенам на общих коридорах и лестничных маршах, на промышленных предприятиях – к колоннам. Если на первом этаже делается отступ, вместо ревизии устанавливается вертикальная прочистка. В зависимости от типа здания и схемы внутренней разводки для устройства стояков применяются чугунные напорные и безнапорные, асбестоцементные и пластиковые трубы.

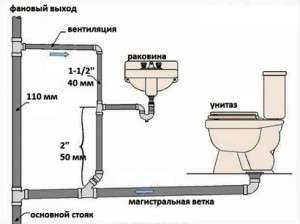

Монтаж стояков внутренней канализации

Совет сантехника: Для предотвращения замерзания труб в районе воронки, вблизи нее желательно устраивать электроподогрев

При варианте с открытым выпуском место пересечения трубы с наружной стеной заделывается минеральной ватой с последующим заштукатуриванием цементным раствором. Расстояние между выпускной трубой и отмосткой должно составлять от 0,2 м до 0,45 м. Для предотвращения возможного размыва грунта вблизи здания необходимо предусмотреть защитные мероприятия.

Смонтированные трубы в подвале здания

При прокладке водостоков в подполье используются трубы:

• из бетона и железобетона;
• керамики;
• пластика;
• асбестоцемента;
• и чугуна.

После монтажных работ проводятся испытания, по результатам которых составляется акт. Положительное содержание документа будет веской причиной для выдачи разрешения на эксплуатацию здания.

Советуем посмотреть:

canalizacia-vsem.com
