Что такое кессон? Стоит ли переплачивать за него?

Главная страница   >   Статьи   >   просмотр статьи



Планируете построить загородный дом или у Вас есть дача и потребность круглогодично использовать воду из скважины? Тогда стоит обратить внимание на кессоны.



Что такое кессон?

Кессон – водонепроницаемая ёмкость с 100% герметичностью. Монтируется на скважину, кессон надевается на трубу и обеспечивает герметичный стык с обсадной трубой при помощи муфты.



Основная цель кессона – защитить поступающую воду от загрязнения её грунтовыми и поверхностными водами. Дополнительная функция – защита электропитания для скважинного насоса.



Каким должен быть кессон?

При выборе кессона стоит обращать внимание на определенные факторов.



Первый фактор: ГЕРМЕТИЧНОСТЬ.

Вода не должна попадать в камеру кессона, в том числе грунтовые воды и поверхностные.



Второй фактор: ПРОЧНОСТЬ.

Корпус кессона должен быть устойчив к давлению грунта и высокому уровню грунтовых вод, потому что непрочный корпус под давлением грунта будет деформирован.



Третий фактор: УСТОЙЧИВОСТЬ К КОРРОЗИИ.

Корпус кессона должен быть устойчив к коррозии, так как кессон находится в среде с высоким уровнем влажности.



Четвертый фактор: БЕЗ ДОПОЛНИТЕЛЬНЫХ ОБРАБОТОК.

Важно чтобы конструкция была устойчива и не требовала дополнительной внутренней обработки в целях профилактики или восстановления материала. Обслуживание смонтированного кессона в грунте – трудоемкий процесс.



Пятый фактор: УКОМПЛЕКТОВАННОСТЬ.

Важно при приобретении кессона обращать внимание на его комплектацию и размеры, чтобы конструкция подошла к скважине и не пришлось на месте дорабатывать кессон. Внесение корректировок в конструкцию кессона может привести к нарушению герметичности. Некоторые заводы могут подкорректировать стандартную модель кессона под требования заказчика.



Шестой фактор: УДОБСТВО И ПРОСТОТА.

Стандартный и быстрый монтаж без дополнительных высоких трат.





Какие бывают кессоны?

По функционалу все кессоны выполняют одну основную задачу. Важным отличием моделей является материал из которого изготовлен кессон.





Бетонный кессон. Во время эксплуатации бетонного кессона проводится регулярная обработка стыков для того чтобы избежать разгерметизации стенок кессона и уберечь от попадания влаги и загрязнений в конструкцию. Также встречаются сложности в фиксации к кессону дополнительного оборудования, например, гидробака, необходимо сверлить отверстие в стенке кессона. Отверстие приведет к нарушению герметичности.

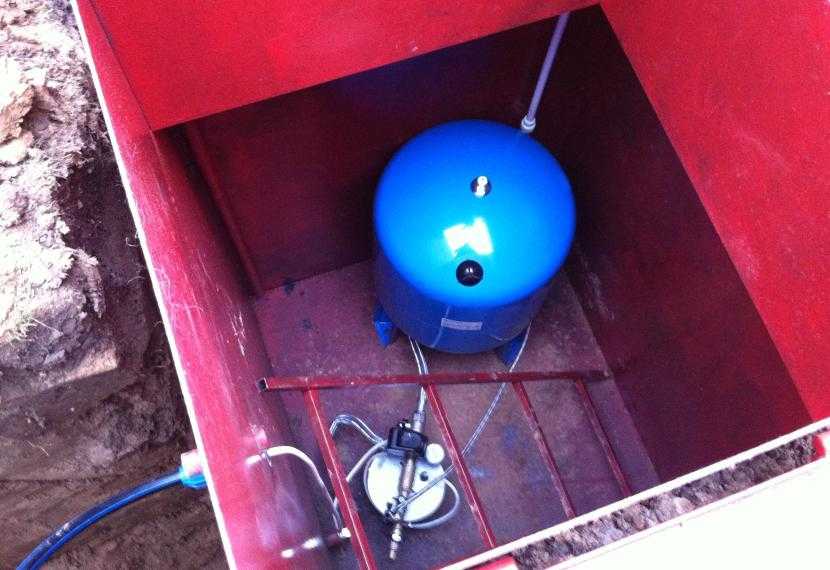

Металлический кессон. При эксплуатации металлического кессона потребуется регулярно обновлять битумную мастику, которой обработан кессон для того чтобы корпус был устойчив к коррозии. Производить обслуживание корпуса кессона трудозатратно.

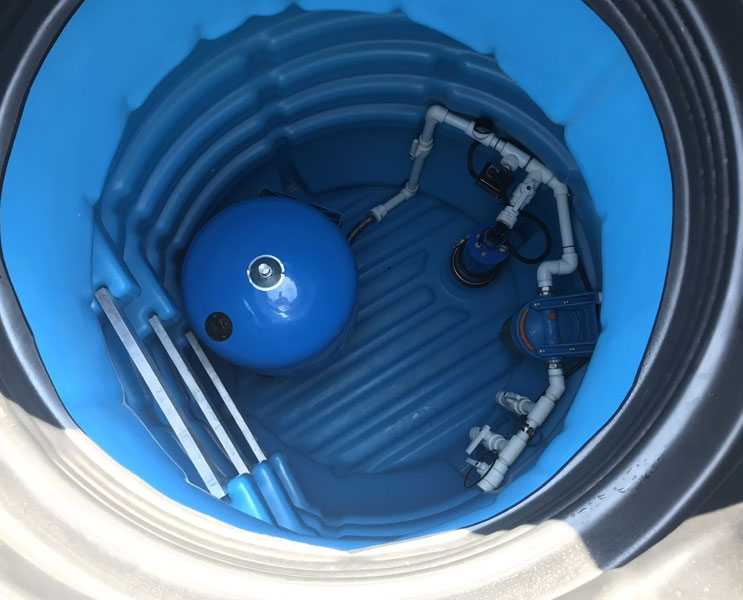

Пластиковый кессон.

Изготавливается из полиэтилена методом ротационного формования. Обладает высокой герметичностью, но устойчивость к давлению грунта у корпуса невысокая. Если на участке преобладает тяжелый грунт с высокими грунтовыми водами есть большой риск деформации пластикового кессона.



Стеклопластиковый кессон. Кессоны изготовленные из стеклопластика прочные и герметичный. В процессе эксплуатации не требует дополнительной обработки. При приобретении будьте внимательны при выборе производителя, есть риск протечки в стенках корпуса если производитель сэкономит на материале.



Полипропиленовый кессон. Сделан из единого листа полипропилена, швы проварены методом экструдерной сварки. Иногда дно и стенки изготавливают из одного и того же материала по плотности и под нагрузками грунта дно деформируется.





Компания Коломаки изготавливает кессоны Корсу учитывая все вышеприведенные факторы. Корпус кессона Корсу изготовлен из единого листа полипропилена имеет один сварной шов и дополнительный бандажный пояс, который придает жесткость корпусу.

Внизу кессон оснащен грунтозацепами для лучшей фиксации в грунте. В грунтах с высокими грунтовыми водами используются при монтаже анкерные плиты для надежной фиксации кессона в грунте.





Дно кессона компания Коломаки изготавливает из пластика толщиной 80 мм, таким образом дно обретает высокую прочность. Внизу кессона устанавливают скважинную обсадную муфту и надежно приваривают с помощью экструдера на заводе, на завода могут укомплектовать кессон необходимыми патрубками и щитом для электрооборудования.



Посмотреть характеристики и цены на все кессоны Корсу…>





Посмотрите монтаж погреба Келлари от производителя Коломаки:











17

января

2019



Все статьи

✅ Течет кессон в гараже что делать

При использовании металлических погребов-кессонов нередко возникает проблема выпадения конденсата, что ведет к появлению плесени на продуктах, а также к образованию ржавчины на поверхности металла. Для решения этих проблем необходима качественная гидроизоляция кессона, устройство теплоизоляционного слоя и своевременный ремонт образовавшихся повреждений.

Ремонт металлического погреба-кессона

Всем здрасте МиР Труд Май Товарищи

нужен совет. в гараже металлический погреб кессон сварен из 5мм листа (примерно) снаружи был обмазан серебрянкой лет двадцать служил без протечек и вот появились свищи варианты ремонта? может есть что-то наподобие монтажной пены? или какого-то супернано герметика?? реально ли это дело заварить с учетом сочащейся воды? или должно быть сухо для сварки? сварщики есть? чопочем?

Москит сказал(-а): 02.05.2013 17:29

нагрей это место а потом вари

Volodia сказал(-а): 02.05.2013 22:07

чтоб теплая вода сочилась?))

вчера попытался замазать холодной сваркой, написано что под водой тож работает. но то ли сварка старая, несколько лет в гараже валяется, то ли чо еще но не особо помогло.

иван сказал(-а): 03.05.2013 00:19

mazik сказал(-а): 03.05.2013 09:02

заварить реально, но сложно, так как начинаешь варить, метал нагревается, вода начинает кипеть с другой стороны и паром выплевывает металл, в итоге после долгих мучений все таки удается заварить (засрать, по другому не назвать), но некрасиво получается (большая блямба), как вариант вначале варить гайки по окружности, потом вкручивать болт плотно и его заваривать, можно еще в дыры пробовать забивать чепики металлические и потом обваривать. Задача исключить подпор пара снаружи через дырку. Перед сваркой металл зачистить до блеска обязательно, что бы шлака поменьше от грязи образовывалось, да и варить полегче если дыра не одна то будут появляться новые, тут останется вариант один, вскрывать пол, откапывать, срезать верх кессона и туда опускать новый, чуть меньшего размера (делать это надо когда минимальное кол-во грунтовых вод, а то есть опасность что старый кессон всплывет, лучше его затопить и когда новый опускать, тоже вентиль открыть, пусть воды наберет, потом откачать и закрыть кран) знал умельцев которые через горловину заводили полосы металла и внутри сваривали между собой, но нах, сдохнешь там

Ремонт кессона: устранение течи, гидроизоляция, утепление

В конструкциях такого типа, особенно из металла, со временем коррозия разъедает швы, образуется конденсат, появляется течь. Устранить дефекты помогает гидро-, теплоизоляция. Важно, чтобы ремонт кессона был проведен своевременно и качественно.

Самые частые поломки

Причинами возникновения самых частых поломок описанных емкостей являются:

• ржавление стен;
• появление трещин в пластиковых кессонах;
• пропускание конструкцией воды.

Своевременный и грамотный ремонт сможет продлить жизнь всей установке! При этом не всегда требуется особое оборудование для ремонта, можно обойтись и подручными средствами. Так, ремонт металлического кессона редко проходит без задействования сварочного аппарата. Сварка не только прочно скрепляет металлические пластины, но и препятствует проникновению через ее шов внутрь влаги и грунта.

Если кессон течет (из-за коррозии либо трещин), то ремонт будет заключаться в восстановлении целостности стенок строения. Хуже всего это сделать на пластиковых конструкциях, поэтому при покупке стоит внимательно осматривать состояние стенок.

Сегодня функционирует много организаций, занимающихся ремонтом кессонов. Такая услуга позволяет произвести качественные работы, способные восстановить прежнюю работоспособность камеры. Стоимость ремонтных работ зависит от их вида и сложности проведения. Обычно все это делается прямо на месте, минуя подъем «футляра» на поверхность.

Устройство кессонов

Это герметичные камеры (резервуары, емкости) квадратной, круглой или прямоугольной формы, которые погружают в грунт на глубину 1,5-2 м. Они похожи на скрытые колодцы. В быту их используют при обустройстве погребов, гаражей, водопроводных скважин.

Кессоны изготавливаются из различных материалов:

Кирпичные и железобетонные резервуары фундаментальны, прочны, но тяжеловесны и нуждаются в гидроизоляции, а это обуславливает их дороговизну. Кессоны из стали существенно легче, отличаются хорошей герметичностью. Но качество металлического изделия зависит от прочности сварных швов. Если в них есть скрытые микроскопические пустоты, трещины, внутрь будет проникать влага. К тому же для таких емкостей нужны антикоррозийная защита, гидро- и теплоизоляция.

Кессоны из разных материалов.

Наиболее популярны камеры из пластика. Их нередко выбирают для скважин при обустройстве водоснабжения. Намного больше преимуществ у резервуара пластикового – кессонов из металла или железобетона с таким запасом долговечности нет. Камеры из полимеров легкие и герметичные. Им не нужны гидро- и теплоизоляция, ремонт, а срок эксплуатации рассчитан минимум на полвека. Единственное слабое место – низкая жесткость конструкций.

Как отремонтировать кессон

Если при сооружении погреба допущены ошибки, или в результате продолжительной эксплуатации начался процесс коррозийного разрушения, требуется выполнить ремонт. При возникновении вопроса о том, чем заделать течь, рекомендуется нанести 2-3 слоя битумной мастики.

Ремонт необходимо проводить даже при обнаружении первичных признаков коррозии. Важно учитывать, что стоимость работ будет выше, чем расходы на изначальное строительство. В большинстве ситуаций ремонт предполагает сварку деталей, отличается трудоемкостью.

Используя при сооружении кессона готовую конструкцию, приобретенную в неразборном виде, допускается поднять устройство на поверхность. Для этого потребуется специализированная подъемная техника, но выполнить непосредственный ремонт будет намного проще.

Гидроизоляция и утепление

Защитить кессоны из любого материала (кроме пластика) от разрушительного действия коррозии позволяют различные гидроизоляционные средства. Самым прочным, хотя и дорогостоящим, считается литое асфальтовое покрытие. Сначала возводится кирпичная стена, а затем пространство между ней и камерой заливается горячей мастикой. Заодно такая защита становится дополнительным утеплителем.

Другой вариант: гидроизоляционную прослойку можно создать, обклеив резервуар толем или рубероидом. Эти материалы наносят на битумную мастику внахлест с небольшим припуском. Ею же промазывают стыки. 4-5 слоев такой изоляции – гарантия эксплуатации камеры в течение 15-20 лет.

Но самый востребованный материал – битумная мастика. Смесью сначала грунтуют все поверхности кессона, а затем проходят еще 4-5 раз. На острых углах покрытие усиливают, нанося дополнительные слои мастики. Чтобы не повредить остывшую изоляцию при монтаже камеры, ее нужно устанавливать на «подушку» из песка. Им заполняют пространство между стенами ямы и резервуара. Минимальная толщина такой прослойки – 20 см.

Чтобы в конструкции из-за перепада температур не появлялся конденсат, пол, стены, перекрытие должны быть хорошо утеплены.

Для металлических емкостей выбирают:

• стекловату;
• штукатурку;
• минеральную вату;
• теплый бетон;
• синтетические или стеклоткани.

Необходимо, чтобы теплоизоляционный материал плотно прилегал к стенам камеры. Для этого из мягкой листовой стали делают крючки: нарезают полоски и сверлят в них отверстия. Прикрепляют держатели, применяя клепку или сварку.

Если появляется течь после монтажа крючков, места их креплений заваривают снаружи. В кессоне никогда не должна накапливаться вода.

Чем и как покрасить?

Выбирая лакокрасочные материалы, необходимо учитывать особенности сооружения. Поскольку в подземном пространстве высокий уровень сырости, следует отдать предпочтение фасадным краскам и грунтовке, которые обладают атмосферостойкостью и защищают поверхность стен от коррозии.

Для бетонных и оштукатуренных поверхностей применяют дисперсионные составы, нейтральные к щелочам, выделяемым из цемента. Слой состава является паропроводящим, благодаря чему с поверхности стен испаряется влага.

Ремонт кессона: устранение течи, гидроизоляция, утепление

Кессоны для скважины со временем подвергаются коррозии, которая разъедает швы, вследствие чего возникает конденсат и емкости начинают пропускать воду. Особенно подвержены коррозии резервуары из металла. Для устранения дефектов применяется гидро- и теплоизоляция. Важное значение имеет своевременное выявление поломок кессона и качественный ремонт емкости.

Устранение повреждений кессона

Устройство кессонов

Кессоны являются герметичными камерами, предназначенными для обустройства погребов, скважин для водопровода, гаражей. Они могут иметь квадратную, прямоугольную или круглую форму. Кессоны устанавливают в грунте на глубине 1,5-2 м. Внешний вид устройств напоминает скрытые колодцы.

При изготовлении кессонов могут использоваться такие материалы:

Для установки резервуаров из бетона и кирпича потребуется немалое количество денежных средств, т. к. данные конструкции нуждаются в гидроизоляции. В отличие от пластиковых емкостей они обладают высокой прочностью и большой массой.

Монтаж пластиковых кессонов

Многие домовладельцы, делая выбор, какой кессон лучше для скважины, отдают предпочтение этому современному варианту. Процесс установки пластиковых изделий во многом похож на манипуляции с металлическими конструкциями.

Отличие заключается в том, что для стыковки обсадной трубы с гильзой используют не сварку, а клей для поливинилхлорида. Кроме этого, прокладку труб через стены выполняют не посредством резьбовых втулок, а через особые муфты, которые в дальнейшем закрывают герметизирующими крышками.

Важный нюанс состоит в том, что кессон не нужно утеплять и гидроизолировать, но обязательно следует защитить от сдавливания грунтом. Для этого в промежуток между стенками котлована и камерой заливают бетонный раствор из 5 частей наполнителя и 1 части цемента. Наполнитель состоит из смеси щебня и песка. Получившаяся бетонная скорлупа обеспечивает конструкции прочность и делает ее устойчивой к выдавливанию.

Виды поломок и ремонт

Чаще всего поломки, которые приводят к разгерметизации, возникают в стальных резервуарах. Если дефект имеет локальный характер, устранить его нетрудно. Для этого нужно изготовить из металла прокладку и заплатку, приварить их к месту, где есть дефект.

Если имеется участок неправильной конфигурации, который подвергнулся коррозии, то необходимо сделать калибровку этого места сверлом. После чего в отверстие нужно вбить березовый чоп в виде конуса и перекрыть его раствором с жидким стеклом.

Если произошло нарушение тепло- или гидроизоляционной защиты, то необходимо сделать из аналогичного материала заплатку и закрыть ею прореху. В случае повреждения битумной мастики для ликвидации дефекта следует воспользоваться мастичным раствором.

К сложным видам поломок относится образование микротрещин на дне емкости вследствие долгой эксплуатации.

К чем приводят дефекты кессона

Чтобы сделать ремонт кессона, необходимо соблюдать очередность работ:

1. Верхнюю часть камеры обнажить и болгаркой отрезать ее потолок.
2. Из металла сварить вкладыш, его высота должна быть 16 см, а размер на 50 см меньше резервуара.
3. На дно резервуара поместить небольшое количество раствора и опустить вкладыш.
4. Чтобы зафиксировать вкладыш, нужно приварить упоры ко всем стенкам.
5. Раствором залить все пустоты.
6. Восстановить сваркой крышку камеры.

Устранить течь поможет сварка. Чтобы осуществить ремонт, нужно соблюдать поэтапность действий:

1. Произвести зачистку и сушку места, откуда течет вода.
2. Сделать заплатки из стали и приварить их к поврежденной поверхности. Их размер должен быть на 5-10 см больше, чем проржавевшие отверстия.
3. Используя напильник, обработать швы, удалить неровности и заусеницы.

Если течь небольшая, то можно избавиться от нее, воспользовавшись смесью «ГЛИМС-Гидропломба». Она обладает отличным сцеплением с камнем, бетоном, металлом, кирпичом. Смесь начинает твердеть спустя 2-3 минуты.

Гидроизоляция и утепление

Чтобы защитить металлические, железобетонные, кирпичные кессоны от негативного воздействия коррозии, необходимо воспользоваться гидроизоляционными средствами. Надежной и прочной защитой считается асфальтное покрытие, однако оно является дорогостоящим, поэтому не каждый человек может позволить себе его приобрести.

Сначала нужно возвести кирпичную стену, а затем заполнить пространство между ней и кессоном горячей мастикой. Такая защита не позволит образоваться коррозии и станет дополнительным утеплением.

Самым эффективным материалом для гидроизоляции считается битумная мастика. Такой смесью нужно грунтовать поверхность кессона 4-5 раз. Если присутствуют острые углы, то заделывать из металла и бетона емкости следует 7 раз.

Разнообразие по утеплению кессона

При монтаже камеру с остывшей изоляцией желательно устанавливать на «подушку» из песка, чтобы ее не повредить. Песком нужно заполнить пространство между резервуаром и стенами ямы. Минимальная толщина прослойки — 20 см.

Во избежание появления конденсата из-за перепада температур стенки, пол и перекрытия должны быть хорошо утеплены.

Металлические резервуары можно утеплять такими материалами, как:

• стекловата;
• штукатурка;
• минеральная вата;
• теплый бетон;
• стеклоткань.

Между стенками камеры и теплоизоляционным материалом не должно быть места. Для этого нужно сделать из мягкой листовой стали крючки: полоски нарезать и просверлить в них отверстия. Приварить держатели к емкости.

Установка в котлован

Конструкцию можно сооружать непосредственно в котловане, либо сначала подготовить камеру и погрузить ее в яму. Второй вариант также подходит для монтажа готового кессона, приобретенного в специализированных магазинах.

Обустройство

Чаще всего кессон сооружается в гараже для хранения запасов. Внутри пространства рекомендуется смонтировать несколько вместительных полок, а в нижней части оставить место для размещения ящиков и других крупных емкостей. Поскольку монтаж проводится на глубине, обязательным элементом является лестница, которую можно выполнить из надежного металла. Лестница должна быть закреплена на стене с двух сторон. Для удобства эксплуатации вдоль лестницы фиксируются продолговатые стальные перила.

Обеспечение безопасности в погребе кессоне

При нахождении внутри кессона, выполняющего функцию погреба, важно соблюдать ряд правил безопасности. Подход к нему должен быть заметным, а ведущая вниз лестница — предельно прочной. Спускаясь, нужно быть уверенным, что там достаточное количество кислорода и минимум вредных газов.

При хранении в погребе овощей они прорастают, периодически начинают гнить и выделяют углекислый газ, который, скапливаясь в ограниченном пространстве, может привести к отравлению.

Прежде чем спуститься в погреб, рекомендуется тщательного его проветрить. Для этого достаточно открыть люк и гаражные ворота, чтобы приток свежего воздуха поступал внутрь помещения. Также рекомендуется регулярно проверять работоспособность вентиляционных элементов и убирать из погреба испортившиеся запасы.

Основные причины для ремонта кессона

В гаражах данное оборудование используются в качестве подвалов или смотровых ям. Они герметичны и могут быть установлены в грунт с любым уровнем влагонасыщенности.

Кессон может быть пластмассовым, железобетонным или металлическим. Первый тип конструкций не подвержен коррозии, но легко деформируется из-за смещения слоев грунта и под сильным давлением жидкости, поэтому их реставрация не рентабельна.

Изделия из железобетона прочные, но они состоят из нескольких объемных деталей. В результате даже небольшую напорную течь в кессоне устранить сложно. Протечка может привести к порче находящегося внутри имущества, а замена связана с массой затруднений из-за большой массы. Поэтому оптимальным решением при необходимости ремонта являются восстановительные работы, исключающие радикальные меры.

Чаще всего выполняют монтаж железных моделей. Емкости, изготовленные из металла, удобны при установке, но быстро изнашиваются в местах сварочного соединения. В результате развития коррозийного процесса происходит нарушению герметичности швов, а затем и всего изделия. Своевременное устранение очагов повреждения продляет эксплуатационный период каркаса.

В чём преимущество и недостатки кессона?

• он обладает большим уровнем защиты в сравнении с погребом. Это абсолютно герметичная конструкция, которую можно установить даже под воду не боясь, что продукты пропадут;
• не подвергается развитию плесени, что в погребах часто встречается, если их не обрабатывать. Создание уникальной среды, которая способствует долгосрочному хранению запасов;
• металлические кессоны для погребов устанавливаются в любых местах: под домами, гаражами, сараями или на открытом месте;
• проведя правильную гидроизоляцию, он превратится в надёжного защитника от атмосферных осадков, возможных аварий канализаций и водопроводов. Кессон также является защитником от проникновения в него посторонних лиц и мышей;
• широкий выбор материалов для его изготовления.

• дополнительные расходы в обязательном нанесении изоляции и установке вентиляции;
• при наличии построенного дома, устанавливать кессон придётся в стороне, что не является удобным.

Способы ремонта

Железный кессон – это короб из стали округлой или квадратной формы со стенками толщиной более 4 мм и с вентиляционными каналами для выведения конденсата. В качестве гидроизоляционного слоя используется асфальтовый или битумно-бензиновый раствор, а также битумная мастика. Если защита выполнена некачественно, со временем появляются отверстия, через которые начинает просачиваться жидкость.

Решить, каким способом лучше воспользоваться для устранения повреждения, можно лишь после изучения причины его появления, а также анализа условий общего состояния оборудования. Надо учитывать, что резервуар, внутри которого планируется проведение ремонтных работ, имеет ограниченный размер.

• Заделать дыру, образовавшуюся в кессоне, можно наложив заплату из рубероида или холодной сваркой. Для этого в отверстие вставляется деревянная пробка, которая разбухая, плотно изолирует место повреждения. После чего поверхность просушивается, и на нее укладываются рубероидные листы, скрепляемые битумной мастикой. Конструкция армируется сеткой и заливается смесью жидкого стекла с цементом раствором толщиной не менее 150 мм.
• Если в емкости выявлено несколько мест протечки, то это указывает на необходимость проведения капитального ремонта. Процесс проводится в несколько этапов: срезается верх, на пол укладывается цементная стяжка, затем вкладыш с параметрами на 5-7 см меньше размера днища, все фиксируется упорами и сверху снова заливается бетонным раствором. После застывания стяжки верхняя часть приваривается на место.

Чтобы не пришлось выполнять трудоемкие восстановительные операции, нужно проводить регулярную ревизию устройства.

Как сделать кессон

Кессон для гаража необходимо покрыть гидроизоляцией. Перед этим стенки емкости тщательно очищают от загрязнений. Для гидроизоляции используют

• горячий асфальтовый раствор,
• битумно-бензиновый раствор,
• холодную битумную мастику.

Существуют определенные правила безопасности, о которых нужно помнить, обустраивая кессон в гараже.

• Люк должен быть виден. Для этого нужно хорошее освещение.
• Лестница должна быть хорошо закреплена с двух сторон.
• Перед спуском в погреб необходимо его проветрить. Также хранящиеся там овощи не должны гнить — в результате гниения может скопиться опасное количество углекислого газа.
• Если в подвале будут храниться овощи, необходима хорошая вентиляция помещения. Вентиляция нужна и для вашей безопасности, так как в яме может скапливаться углекислый газ. Кроме того, из кессона для гаража необходимо удалять влажный воздух, чтобы металл не ржавел. Вентиляция может быть естественной и искусственной.

Естественная вентиляция основана на разнице температуры в помещении и на улице. Для ее устройства делают приточную и вытяжную трубу. Недостаток такого способа — то, что он плохо работает в теплое время, когда разница температур небольшая. Трубы можно взять металлические, асбестовые или пластиковые. Их устанавливают в разных углах кессона:

• приточную — как можно ближе к полу, отверстие закрывают решеткой от проникновения грызунов, выводится наружу на уровне 40- 50 см от земли;
• вытяжную — как можно ближе к потолку, выводят ее на крышу гаража, верх трубы должен подниматься над крышей на 0,7- 1 м, желательно, чтобы число изгибов трубы было минимальным.

На вытяжную трубу для защиты от дождя и снега надевают дефлектор или козырек. В обеих трубах устанавливают заслонки, чтобы можно было регулировать поток воздуха, а, следовательно, и температуру в погребе. Зимой при большом потоке морозного воздуха температура в кессоне может упасть ниже нуля, что нежелательно. Также в трубах следует сделать лючки, чтобы их можно было легко прочистить в случае засорения. Чтобы трубы не покрывались инеем, их утепляют.

Для искусственной (принудительной) вентиляции кессона также нужны приточная и вытяжная труба, а также электрический вентилятор, который ставят на край вытяжного канала или и на вытяжную, и на приточную трубу. Можно сделать вентилятор съемным и использовать принудительную вентиляцию только летом. Можно добавить датчики температуры и влажности, чтобы вентиляция включалась при определенных значениях этих параметров.

Вентилятор должен иметь высокий класс защиты от влаги. Напряжение не должно превышать 36 В, поэтому используют трансформатор или специальный блок питания. Лучше выбирать специальные канальные вентиляторы.

Профилактические меры

Своевременное обнаружение дефектов позволяет устранить неисправности с минимальными затратами на ремонт.

• Установка конструкций осуществляется на песчано-гравийную подушку толщиной более 20 см. Между стенками скважины или котлована и емкостью засыпается песок. Поломки чаще всего являются следствием игнорирования СНиП при монтаже, а также нормативов регламентируемых ГОСТ и ТУ на стадии производства.
• Позаботиться о гидроизоляции, устанавливаемой емкости нужно на стадии монтажа. Стенки камер должны обладать достаточными прочностными характеристиками, чтобы выдержать нагрузки, создаваемые при движении и расширении почвенных слоев.
• Чтобы не было коррозийных процессов, требуется исключить повышенное влагообразование. Для этого убираются мостики холода в теплоизоляционном покрытии, и устанавливается система вытяжки.
• У металлических емкостей должна иметься хорошая рубероидовая или асфальтовая гидроизоляция и обработка антикоррозийными составами.
• Пластиковые резервуары нужно устанавливать в хорошо дренируемых песчаных почвах либо проводить специальную подготовку грунта.

Профилактический осмотр соединительных швов на наличие трещин, дыр и других дефектов лучше делать весной. В это время хорошо видно, нужен ли ремонт кессона в гараже: течь на полу будет заметна невооруженным глазом. Работы в основном проводят, когда уровень грунтовых вод самый низкий, в конце лета или начале осени.

Источники:

https://passatworld.ru/showthread.php/202516-Remont-metallicheskogo-pogreba-kessona https://vodasovet.ru/scvazhina/remont-kessona https://scvazina.ru/remont-kessona https://strojdvor.ru/vodosnabzhenie/remont-kessona/

Кессон для гаража

Содержание

• Виды кессонов
• Как сделать кессон
• Выдавливание кессона — как с этим бороться
• Как отремонтировать металлический кессон
• Заключение

Кессон — это водонепроницаемая камера, которую устанавливают в насыщенном водой грунте. В гараже кессон делают в качестве подвала для хранения запасов или смотровой ямы, они могут быть железобетонными, металлическими или пластиковыми. Кессон состоит из собственно камеры, которая чаще всего имеет цилиндрическую форму и диаметр около метра, и гидроизоляции.

Кессон для гаража имеет важные преимущества перед традиционной обложенной кирпичом ямой. Он герметичен, поэтому его содержимое будет в целости и сохранности даже при подтоплении. Чтобы сохранить герметичность, емкость должна иметь хорошую гидроизоляцию и противокоррозионное покрытие.

При устройстве кессона важно помнить, что вся конструкция находится в земле, следовательно, нагрузки на нее со стороны почвы будут большими, особенно, если грунт влажный и расширяется при замерзании. Поэтому стенки камеры должны быть достаточно толстыми и прочными.

Важно! Не имеет смысла устанавливать такую емкость в металлическом гараже или «ракушке». Такая емкость стоит неоправданно дорого для таких гаражей.

Виды кессонов

Железобетонный кессон для гаража изготовлен из бетонных колец. Такая емкость стоит дороже, чем металлическая, также к минусам относится ее большой вес и то, что ее сложно хорошо гидроизолировать.

Металлический кессон для гаража также необходимо гидроизолировать и покрыть антикоррозионным составом, причем как с наружной, так и с внутренней стороны. Он представляет собой ящик из стали толщиной 4-6 мм. Конденсат удаляется естественным путем, по вентиляционным каналам. Цена на такие емкости может быть разной в зависимости от размера и нанесенного покрытия.

Пластиковый кессон делается из прочного пластика толщиной около 20 см. В отличие от металла, пластик не подвержен коррозии, поэтому такая емкость долговечнее, чем металлическая. Чтобы давление почвы не смяло пластиковую емкость, по периметру насыпают слой песка толщиной примерно 20 см.

Как сделать кессон

Кессон для гаража необходимо покрыть гидроизоляцией. Перед этим стенки емкости тщательно очищают от загрязнений. Для гидроизоляции используют

• горячий асфальтовый раствор,
• битумно-бензиновый раствор,
• холодную битумную мастику.

Существуют определенные правила безопасности, о которых нужно помнить, обустраивая кессон в гараже.

• Люк должен быть виден. Для этого нужно хорошее освещение.
• Лестница должна быть хорошо закреплена с двух сторон.
• Перед спуском в погреб необходимо его проветрить. Также хранящиеся там овощи не должны гнить — в результате гниения может скопиться опасное количество углекислого газа.
• Если в подвале будут храниться овощи, необходима хорошая вентиляция помещения. Вентиляция нужна и для вашей безопасности, так как в яме может скапливаться углекислый газ. Кроме того, из кессона для гаража необходимо удалять влажный воздух, чтобы металл не ржавел. Вентиляция может быть естественной и искусственной.

Естественная вентиляция основана на разнице температуры в помещении и на улице. Для ее устройства делают приточную и вытяжную трубу. Недостаток такого способа — то, что он плохо работает в теплое время, когда разница температур небольшая. Трубы можно взять металлические, асбестовые или пластиковые. Их устанавливают в разных углах кессона:

• приточную — как можно ближе к полу, отверстие закрывают решеткой от проникновения грызунов, выводится наружу на уровне 40- 50 см от земли;
• вытяжную — как можно ближе к потолку, выводят ее на крышу гаража, верх трубы должен подниматься над крышей на 0,7- 1 м, желательно, чтобы число изгибов трубы было минимальным.

На вытяжную трубу для защиты от дождя и снега надевают дефлектор или козырек. В обеих трубах устанавливают заслонки, чтобы можно было регулировать поток воздуха, а, следовательно, и температуру в погребе. Зимой при большом потоке морозного воздуха температура в кессоне может упасть ниже нуля, что нежелательно. Также в трубах следует сделать лючки, чтобы их можно было легко прочистить в случае засорения. Чтобы трубы не покрывались инеем, их утепляют.

Для искусственной (принудительной) вентиляции кессона также нужны приточная и вытяжная труба, а также электрический вентилятор, который ставят на край вытяжного канала или и на вытяжную, и на приточную трубу. Можно сделать вентилятор съемным и использовать принудительную вентиляцию только летом. Можно добавить датчики температуры и влажности, чтобы вентиляция включалась при определенных значениях этих параметров.

Вентилятор должен иметь высокий класс защиты от влаги. Напряжение не должно превышать 36 В, поэтому используют трансформатор или специальный блок питания. Лучше выбирать специальные канальные вентиляторы.

Выдавливание кессона — как с этим бороться

Кессон находится в земле, и если грунт пучинистый, а уровень грунтовых вод высокий, то емкость может деформировать или выдавить из земли. Как предотвратить это и что делать, если такая проблема уже есть?

Если вы только планируете устанавливать в гараже емкость и знаете, что в вашей местности есть такая проблема, лучше купить не металлический, а железобетонный кессон, который гораздо тяжелее. Если установлена металлическая емкость, то по ее периметру вкапывают трубы диаметром 10-15 см, низ которых располагается на те же 10-15 см ниже уровня пола погреба. Трубы помогут распределить нагрузку и снизить давление на саму емкость, таким образом можно предотвратить не только подъем грунтовыми водами, но и вспучивание дна. Проблему с подтоплением можно решить, пробурив дренажную скважину.

Как отремонтировать металлический кессон

Находящаяся во влажной почве металлическая конструкция, если ее гидроизоляция сделана плохо, со временем начнет ржаветь. В результате в кессоне появятся отверстия, и вода начнет просачиваться внутрь. Заделать такие повреждения можно несколькими способами. Небольшие повреждения можно заварить. Для этого накладывается заплата.

Дыры неправильной формы рассверливают сверлом подходящего диаметра. После этого их можно заделать чопами — деревянными пробками. Лучше всего для этого использовать сухую березу. Из нее вырезают коническую пробку диаметром больше отверстия и забивают в него. Если пробка выступает больше чем на 0,5 см, ее спиливают. Когда пробка разбухнет от влаги, она плотно заткнет отверстие. Такой способ применяют даже для ремонта водопроводов под давлением.

После того, как из кессона в гараже будет убрана вода, сверху пробку замазывают цементным раствором с добавкой «жидкого стекла». На следующий день делают бетонную или цементную стяжку на дне кессона, также добавив в раствор «жидкое стекло». После сварки также делают такую стяжку, так как во время сварки выгорает противокоррозионный слой на металле.

Также можно на очищенную поверхность вокруг отверстия нанести битумную мастику, не требующую разогревания, а сверху приклеить в несколько слоев заплаты из рубероида. Заплаты закрепляют бетоном с армирующей сеткой, толщина слоя бетона должна быть не менее 15 см.

За состоянием погреба необходимо следить и проводить ремонт кессона вовремя, не дожидаясь, пока появится течь. Ремонтировать его лучше всего ранней осенью, при самом низком уровне грунтовых вод.

Если кессон в гараже сильно проржавел, понадобится капитальный ремонт. Для этого необходимо сварить металлический вкладыш по размерам на 50- 70 меньше кессона. Верх кессона откапывают, срезают потолок и помещают вкладыш внутрь, предварительно положив на дно цементный раствор. На стенки кессона наваривают упоры, которые фиксируют вкладыш. Затем промежуток между вкладышем и стенками заполняют жидким цементным раствором. Когда раствор застынет, устанавливают верхнюю часть и приваривают ее.

Для заделывания небольших повреждений в кессоне для гаража можно использовать и различные составы для холодной сварки. Предварительно поверхность очищают, покрывают преобразователем ржавчины.

Заключение

Кессон — это удобный и практичный вариант погреба или смотровой ямы в гараже. Однако есть некоторые сложности, связанные с тем, что он находится в земле и постоянно подвержен воздействию влаги, а при замерзании почвы — и сил морозного пучения. Поэтому за состояние кессона нужно следить и периодически его ремонтировать.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Обустройство скважины на воду в Московской области

Для обеспечения бесперебойной подачи воды в загородный дом, коттедж, дачу в качестве источника чаще всего используется артезианская скважина. Производственная база компании ООО «МосСтройСервис» находится на территории Раменского района. Производим недорого обустройство артезианских скважин в Раменском, Егорьевском, Воскресенском, Ленинском, Домодедовском, Люберецком, Шатурском, Орехово-Зуевском, Подольском и в других районах Московской области под ключ, и предлагаем оптимальные варианты обустройства.

• Кессон или адаптер
• Погружной центробежный насос
• Обратный клапан
• комплект фитингов
• ПНД труба
• трос
• кабель питания
• оголовок
• мембранный бак
• реле давления
• клапана воздухоотвода и манометры
• арматурный установочный комплект

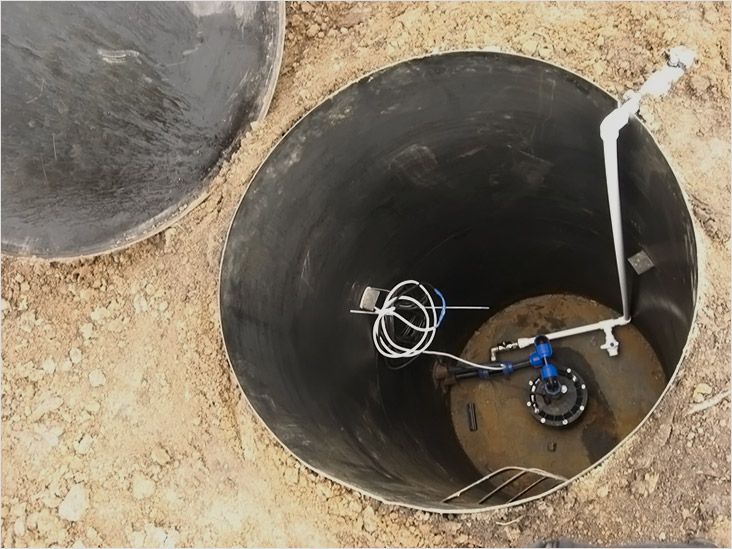

Установка металлического кессона.

Обустройство скважины с кессоном надежный и долговечный способ подключения воды в дом, при условии профессионального монтажа. Существует два вида металлический и пластиковый. У каждого из них есть плюсы и минусы. Кессон идеальный вариант для инсталяции автоматики и гидроаккумулятора к скважине.

При монтаже оборудования в нем, экономится место в доме.

Преимущество:

• Нет необходимости обслуживания;
• Возможность устройства системы «слив-полив». Слив из системы при аварийном отключении отопления при минусовых температурах в зимний период обратно в источник. Полив – возможность присоединения шланга к кессону в летний период для полива грядок, мытья автомобиля и в других бытовых целях.
• Бюджетный монтаж
• Больший срок службы, чем обустройство скважины с адаптером.

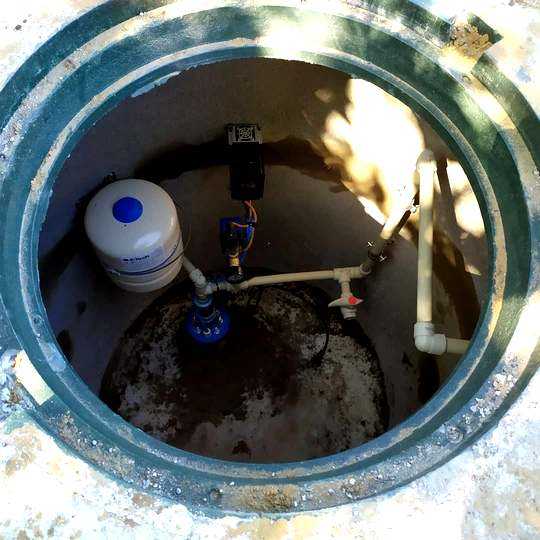

• Установка в кессоне мембранного бака, автоматики и системы очистки.

Единственный недостаток установки металлического кессона под воду – коррозия металла, но при толщине стенки 4-5 мм и соответствующей антикоррозийной обработке, срок службы 40-50 лет.

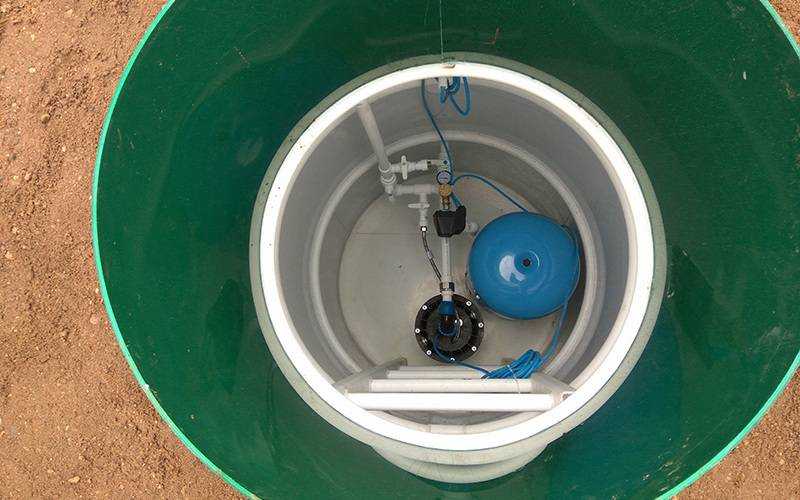

Установка пластиковых кессонов.

Главная заслуга пластиковых, неподверженность коррозии, все остальное , как и у металлических. Из минусов высокая цена, хрупкость при критически низких температурах, дороговизна монтажа. При не правильном монтаже возможность всплытия при верховой воде.

В кессоне вода что делать?

Вода в кессоне скважины. Основные причины	Диагностика	Устранение течи
Разгерметизация обвязки	Проверить соединения труб, целостность фитингов и латунных соединений на наличие трещин	Заменить фитинги, соединения, подтянуть резьбы.
Разгерметизация	Откачать воду. Протереть до сухого. Проверяем герметичность швов. Визуально осматриваем стенки изнутри на наличие коррозии если он металлический.	Проварить или пропаять шов. Наложить заплатку на коррозию.
Герметичность оголовка. Обустройство скважины с самоизливом	Проверить герметичность оголовка	Протянуть фланец оголовка

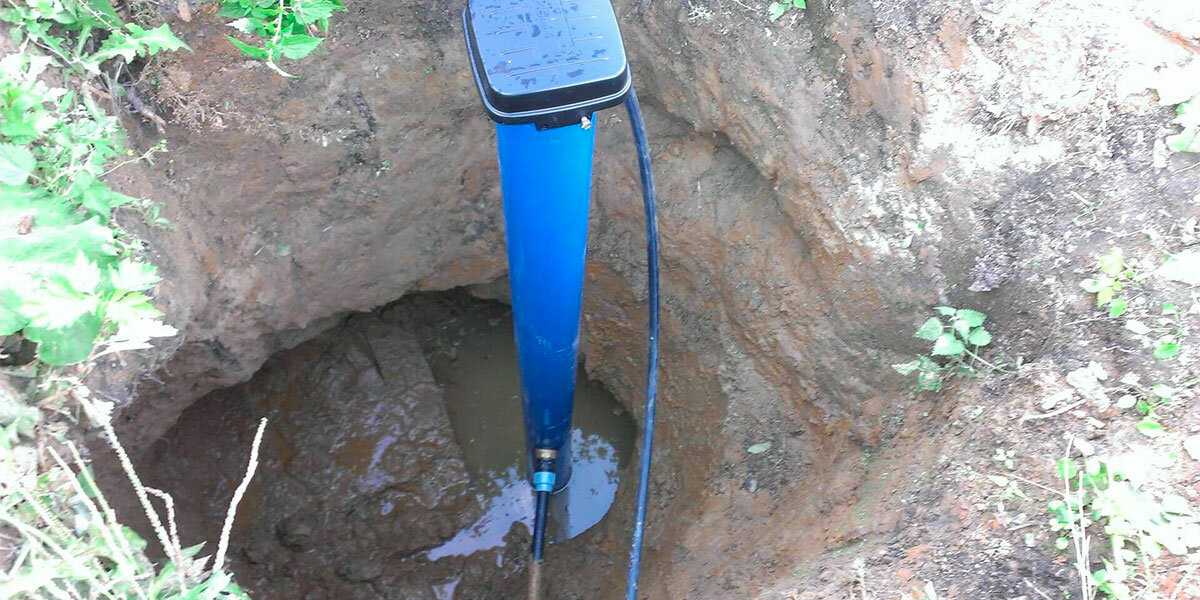

Обустройство с адаптером

С целью экономии бюджета ООО МосСтройСервис предлагает обустройство скважины без кессона с адаптером. Адаптер представляет собой устройство, состоящее из двух частей, основной и ответной соединяющимися между собой направляющими салазками, герметизированными между собой уплотнительным кольцом.

Преимущества:

• Ниже затраты на комплектующие
• Бюджетная стоимость монтажа
• Простота установки

Недостатки:

• Нет возможности установить систему слив-полив
• Монтаж автоматики мембранного бака только в доме
• Регулярное техническое обслуживание и мониторинг работы системы

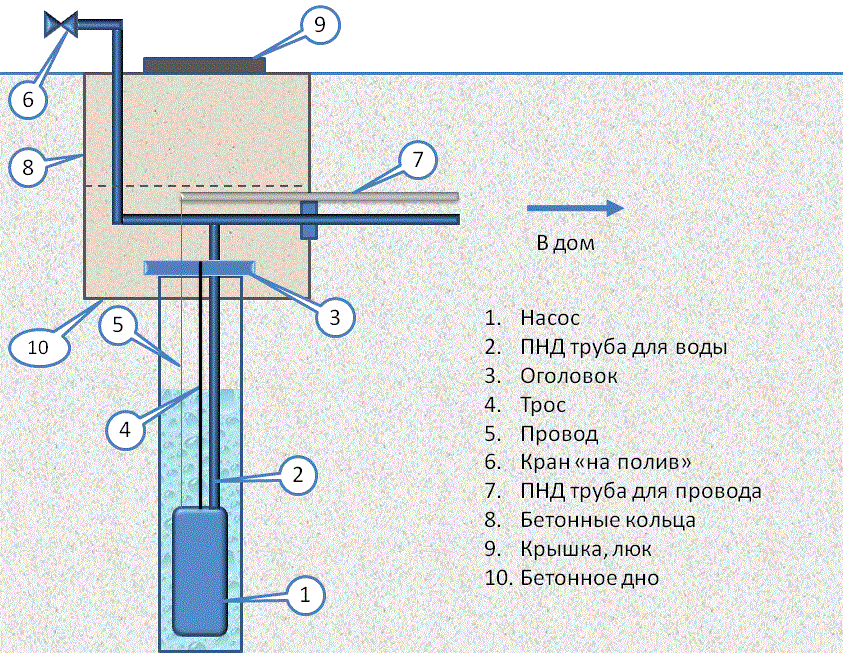

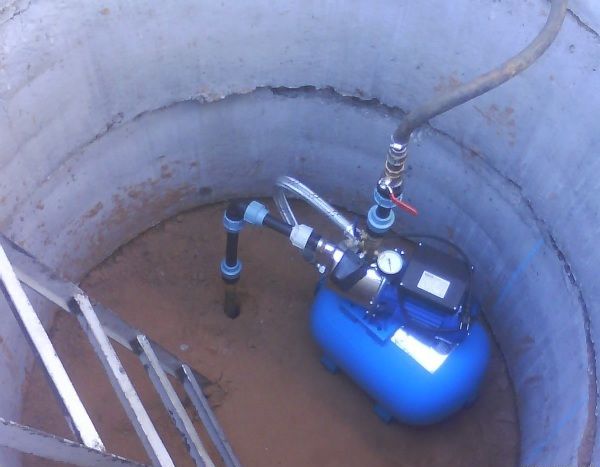

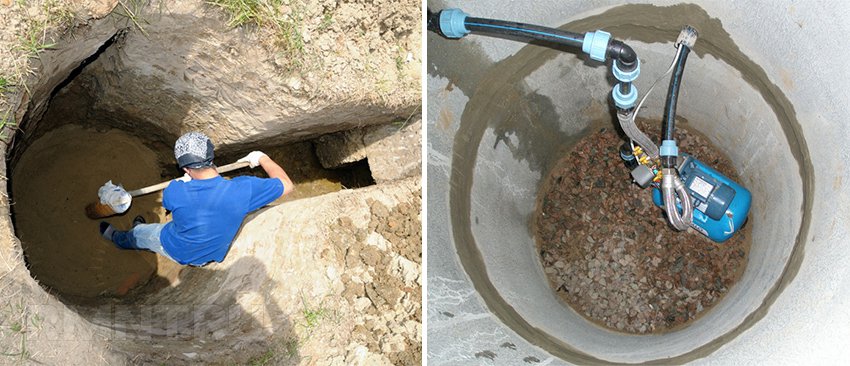

Обустройство скважины бетонными кольцами

К бюджетному исполнению можно отнести обустройство скважины бетонными кольцами. Как показывает практика, такой вариант возможен не во всех районах Московской области, по причине мощных плывунов и верховодки. Сколько не потрать сил и средств на герметизацию бетонных колец, рано или поздно они наполнятся жидкостью. Если обустройство выполнено с монтажом мембранного бака и автоматики внутри колец, оборудование выйдет из строя. Компания ООО «Мостройсервис» рекомендует проводить обустройство бетонными кольцами в тех районах, где отсутствует верховодка, например, в Раменском районе это Кратово, Жуковский, Электропоселок, Малаховке. Преимущество обустройства бетонными кольцами это долгий срок службы и низкая стоимость по сравнению с кессонами.

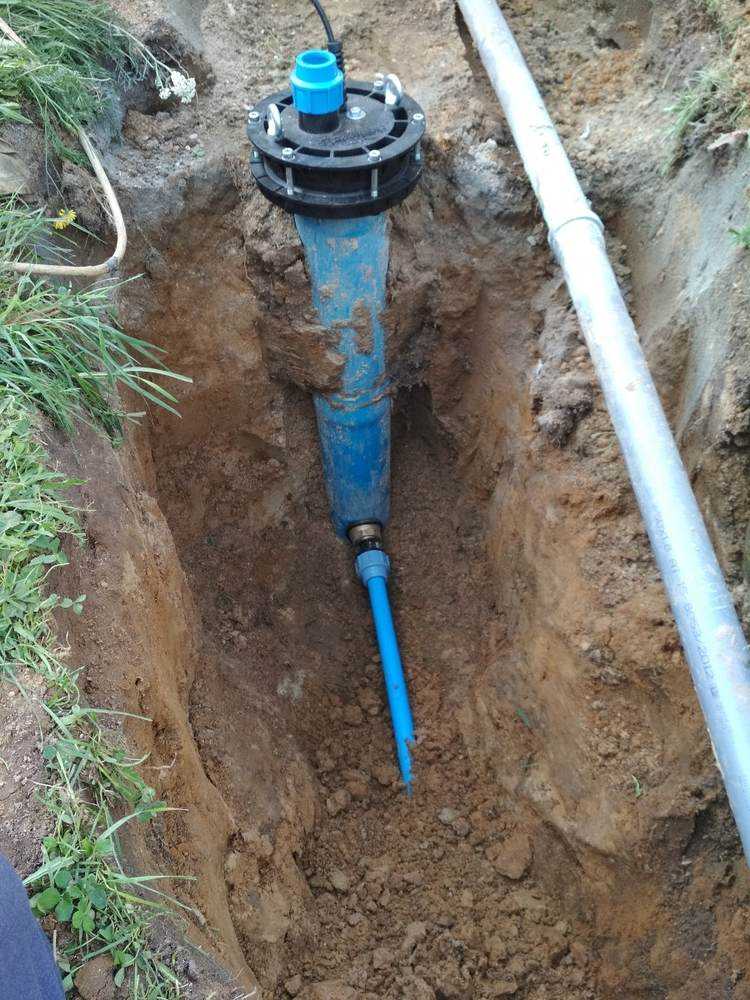

Обустройство абиссинской скважины

Абиссинская скважина – это не глубокий источник с маленьким дебитом. Забивается при помощи бабки дюймовыми трубами с сетчатым фильтром. Обустройство абиссинской скважины производится при помощи подключения станции. Насосная станция — это электромотор, насос, гидроаккумулятор (гидробак), автоматика, отвечающая за работу станции и поддержки давления в автономном режиме системы. Обустройство абиссинки самый дешевый вариант из всех перечисленных выше.

Летний вариант.

Если водоподача нужна только в теплое время года нет необходимости использовать сложные конструкции. Для обустройства скважины на даче рекомендуем летний вариант. При этом не устанавливается мембранный бак и автоматика.

Подключение погружного насоса

Водозабор производится путем подключения погружного насоса к сети электропитания вручную. Его устанавливают без монтажа обратного клапана, для того, чтобы при выключении вода стекала обратно в скважину.

Важно! Для того чтобы погружной насос не уронить, нужно надежно его зафиксировать и сделать обустройство оголовка скважины.

Для подключения двух домов к одной скважине необходим более мощный насос, гидроаккумулятор большего объема и диаметра скважины. Зависит от потребления воды. Вычисляется методом расчетов.

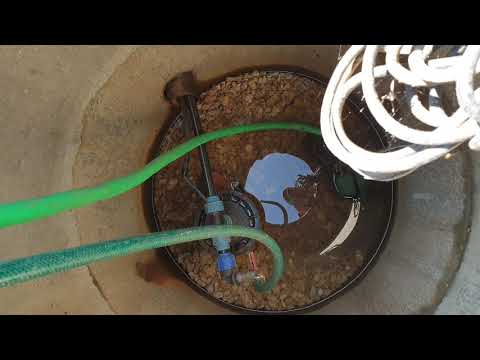

Обустройство скважин на воду своими руками. Видео

Мы подготовили небольшое видео руководство по обустройству скважин на воду своими руками. Из этого фильма вы узнаете как самостоятельно провести воду в дом. Что нужно приобрести, технология работ, сложности, которые встречаются в процессе монтажа.

Гидроизоляция металлического кессона изнутри. | Дома от и до

Содержание

1. Гидроизоляция металлического кессона изнутри.
2. Вода в кессоне, что делать. Почему в кессоне появилась вода
3. Герметизация кессона. Гидроизоляция металлического кессона – стоимость профессиональных работ по устройству гидроизоляции кессона из металла
   • Металлический кессон
   • На каком методе гидроизоляции кессона остановить выбор
4. Гидроизоляция кирпичного кессона. Кирпичный или бетонный кессон для скважины своими руками
5. Чем заделать прохудившийся кессон. Как отремонтировать кессон
6. Ремонт кессона без сварки. Как устранить поломку кессона
   • Основные причины для ремонта кессона
   • Способы ремонта
   • Профилактические меры
7. Видео ремонт металлического кессона

Гидроизоляция металлического кессона изнутри.

Предыстория:

В этом году потек металлический кессон в гараже., набрался полный. Воду откачал, поступает заново. Это не гуд, сочиться однако!
Принял решение закатать полиэфирной смолой + сткломат. Получиться как канистра внутри кессона и нифига ей не будет.

Теперь предостережение: Данный род работ очень опасен для жизни!
Никогда не делайте так в одиночку. Должен быть кто то, что бы при случае мог Вас вытащить. Используйте средства защиты от газов, в частности СТИРОЛА! Так как работы производятся в небольшом замкнутом пространстве, концентрация газа Очень велика.

Стирол — яд общетоксического действия, он обладает раздражающим, мутагенным и канцерогенным эффектом и имеет очень неприятный запах (порог ощущения запаха — 0,07 мг/м³). При интоксикации у рабочих бывают поражены центральная и периферическая нервная система, система кроветворения, пищеварительный тракт, нарушается азотисто-белковый, холестериновый и липидный обмен, у женщин происходят нарушения репродуктивной функции. Стирол проникает в организм в основном ингаляционным путём. При попадании на слизистые оболочки носа, глаз и глотки паров и аэрозоля стирол вызывает их раздражение. Содержание метаболитов бензола в моче — миндальной, фенилглиоксиновой, гинуриновой и бензойной кислот — используют в качестве экспозиционного теста.

Средняя летальная доза составляет около 500-5000 мг/м³

Теперь к описанию работ. (Регламент требует фото, Но если честно этапы работ лучше смотреть на

Вот несколько фоток:

Полный размер

Откачиваю воду

Полный размер

Дно еще влажное

Полный размер

обработка стен

Полный размер

Поле обработки стен, запарился!

Полный размер

Собственно смола

Полный размер

К работе готов!

Если есть вопросы, спрашивайте.

Еще раз повторяю ОПАСНО ДЛЯ ЖИЗНИ!

Вода в кессоне, что делать. Почему в кессоне появилась вода

Кессон — некая надстройка из металла, пластика или бетона, где как правило для экономииместа в доме размещают всю систему автоматики. Ведь в современном мире люди стараются максимально обеспечить себя комфортом и получить жизненно необходимые коммуникации внутри дома.

Итак откуда же у нас появляется вода в емкости которая должна быть абсолютно сухой?

Существует множество причин и в том числе и ошибка сварного, но мы рассмотрим зачастую встречающуюся причину образования воды в кессоне. Ведь в всем известно что вода свою дырочку всегда найдет и пока уровень грунтовых вод будет максимально высок, ваша надстройка будет находится в воде.

Специалисты Нашей компании не раз встречались с такой причиной как не правильное соединение магистральной трубы с кессоном.И вот что происходит когда человек не зная как ему соединили магистральную трубу с кессоном.

Вы приезжаете весной на дачу или вы проживаете на даче и как то утром просыпаетесь приходите в санитарную комнату открываете кран а воды у вас вышло столько сколько было в гидро-аккумуляторе, но мало того у Вас еще и к полному счастью выбило все автоматы. Вы начинаете суетится и думать в чем же дело ведь когда вы пытаетесь включить автомат происходит взрыв и все снова выключено. Естественно вы выходите на улицу открываете свой кессон которому вы так были рады когда у Вас, специалисты произвели обвязку кессона все заработало, и насос качал воду и начинаете думать что же мне делать и откуда тут взялась вода.

Откачав все таки воду вы видите или слышите что где-то что-то капает, если у Вас остались контакты тех нерадивых монтажников которые Вам собирали этот кессон вы начинаете им названивать и с угрозами требовать их приезд, но они сегодня не могут и начинают кормить Вас завтраками. Понимая что они не приедут а решать проблему нужно как можно быстрей т.к. без воды жизни в доме нет Вам приходится искать тех кто исправит ситуацию в ближайшее время.

И все таки какая причина появления воды в кессоне?

На рисунке показаны две трубки одна из них это приходит питание на насос. Ее бы по хорошему по хорошему установить в верхней части кессона (сделать ввод непосредственно в верхней части) и при этом за гидроизолировать или пропустить через соединительную муфту но тогда второй конец трубы (в которой проходит кабель) должен обязательно зайти в дом.

Только в таком случае вода не будет попадать в трубу и не будет стекать в самую нижнюю точку по трубе.

Конечно это еще не все существует еще одна причина и это уже более сложная причина которая требует откопки кессона с внешней стороны для того чтобы правильно соединить магистральную трубу с кессоном через две муфты а между ними вварная втулка с резьбами на которую накручиваются муфты. Т.к. зачастую монтажники для экономии времени пропускают через вварную трубку шланг и на другом конце (рассверливая герметичные стенки муфты) намазывая силиконом одевают муфту, что в последствии ведет к затоплению Вашего кессона и дополнительных трат денег.

Герметизация кессона. Гидроизоляция металлического кессона – стоимость профессиональных работ по устройству гидроизоляции кессона из металла

Наш сайт поможет вам быстро найти частного мастера или бригаду для выполнения любых ремонтных работ. Просто разместите свою заявку, и уже через несколько минут вы получите предложения с ценой от свободных мастеров, готовых выполнить ваш заказ.

Кессон металлический производится из листовой стали, именно поэтому он подвергается ржавчине. Ему просто необходима надежная защита от влаги, которая значительно повысит срок эксплуатации. Гидроизоляцию кессона из металла можно выполнить такими методами, как:

• окрасочная гидроизоляция кессона;
• оклеечная изоляция;
• асфальтовая изоляция.

Металлический кессон

Кессон, у которого защита от воды битумная, прослужит приблизительно восемь лет. Если выполнять монтаж асфальтовой изоляции, то срок службы составит около 25 лет.

Перед началом гидроизоляции металлического кессона его необходимо подготовить. На швах удаляются шлаки и острые заусенцы, которые могут нанести вред изоляционному слою.

Конструкция обрабатывается от коррозии, все острые углы делаются круглыми.

На каком методе гидроизоляции кессона остановить выбор

Устройство гидроизоляции окрасочным методом наносится в готовом виде. Также вещество можно сделать своими руками. Для грунтовки поверхности конструкции необходимо применить:

Смесь наносится на поверхность цельным слоем, а там, где присутствуют острые железные углы, необходимо смазывать тщательнее. Для защиты конструкции из металла от каких-либо повреждений, его необходимо оставить на чугунной подушке, а на момент посыпки грунтом оставшиеся места посыпать песком.

Для гидроизоляции металлического кессона оклеечным методом снаружи необходим рубероид, толь и пергамин. Их необходимо нанести на железную поверхность двойным слоем. Можно нанести и 4 слоя, таким образом, увеличив срок эксплуатации.

Асфальтовая гидроизоляция кессона из железа изнутри ‒ самый трудоемкий процесс, поэтому лучше сразу обратиться за услугами мастеров, которые выполнят работу недорого. Данный метод имеет самую высокую стоимость. Он представляет собой следующий процесс. В зазор необходимо залить горячую асфальтовую смесь, это нужно делать осторожно, чтобы не повредить внутреннюю часть конструкции.

Если залежи грунтовых вод находятся недалеко, то кессон может всплывать. Для того чтобы это избежать необходимо:

• изнутри или снаружи дополнительно нагрузить конструкцию;
• либо же не выполнять монтаж кессона под домом.

Тем, у кого нет малейших навыков и знаний в данной сфере, лучше сразу обратиться за услугами специалистов. На сайте YouDo представлено множество объявлений, которые регулярно обновляются. Заказать профессиональную работу можно недорого. Цена работы зависит от опытности и квалификации сотрудника, но расценки на такие услуги всегда доступны.

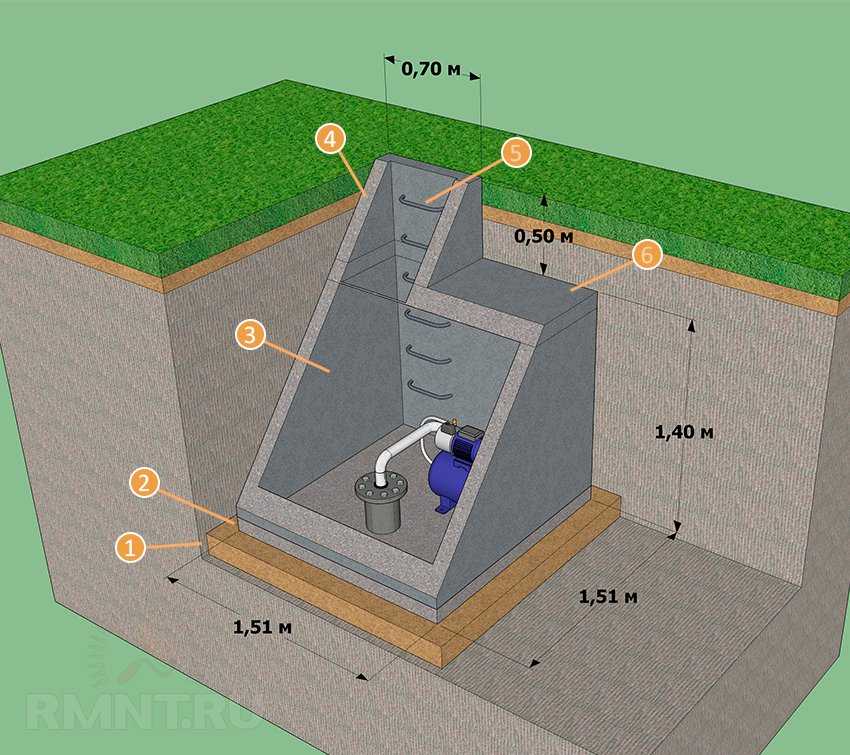

Гидроизоляция кирпичного кессона. Кирпичный или бетонный кессон для скважины своими руками

Самым простым и дешевым способом можно построить кессон на скважине из кирпича или отливкой из бетонной массы в подготовленную опалубку. Размер будущего бокса должен позволять выполнять минимальные работы по обслуживанию насосной аппаратуры, при необходимости заменять ее, ремонтировать с установкой запчастей и узлов.

Типовой размер внутреннего помещения готового кессона чаще всего составляет 1,5х1,5 метра и высотой до 2,5 метров. Последний размер в значительной степени зависит от глубины промерзания грунта в вашей местности. В среднем глубину котлована под установку кессона выбирают около двух метров.

Специалисты рекомендуют перед установкой кессона составить план-схему расположения насоса, напорного бака, электрооборудования, кранов, труб и вентилей. Таким образом, будет понятно, где удобнее всего установить вывод металлической трубы скважины. В некоторых случаях положение вывода смещают от центра к одной из стен.

После изготовления котлована на дно выполняют отсыпку из шлака и делают стяжку из бетона М400. Если почва песчаная, можно не применять армирование. В остальных случаях на пол обязательно необходимо установить сетку из пластиковой или металлической арматуры. Толщина бетонной плиты в итоге должна составить не менее 100 мм. Если корпус кессона предполагается выполнить из кирпича, в этом случае необходимо отступить от стен ямы на 15-20 см. Это пространство впоследствии будет заполнено смесью керамзита и цементного раствора, что позволяет утеплить кессон. Внутреннюю поверхность кирпичных стен необходимо покрыть гидроизоляцией.

Более простым способом будет изготовление кессона отливкой из бетонной смеси. Для этого необходимо вырезать и установить в котлован двойную опалубку из ОСБ или досок. После заливки опалубки смесью бетона на основе керамзита сформируется четырехугольный корпус кессона. Наружную поверхность стен обрабатываем мастикой или гудроном, на внутренней рекомендуется уложить слой вспененного полиэтилена. Таким образом, получим утепленный кессон.

Крышу в обоих случаях выполняют либо под заказ из металлического листа, либо укладывают балки перекрытия из асбестовых труб и заливают бетонной стяжкой. В процессе формирования стен кессона из камня необходимо предусмотреть технологические отверстия для подвода в помещение электропроводки, вывода труб водопровода и вентиляционных отдушин.

Чем заделать прохудившийся кессон. Как отремонтировать кессон

Не стану утверждать, что я всезнающий, но три способа ремонта кессона проверены практикой.

Если повреждения носят локальный характер (имеется несколько небольших язв коррозии), можно воспользоваться сваркой. На повреждения наложим прокладку и заплату, расклиним, чтобы устранить течь, уберем воду, и, если сварщик достаточно квалифицированный, а днище еще не полностью гнилое, все получится. Проверено.

Сантехники для временного ремонта трубопроводов, даже под давлением, применяют чопики.

Если язвы неправильной формы, их нужно прокалибровать сверлом подходящего диаметра. Из сухой березы изготавливаем конический чоп диаметром немного большим, чем отверстие, и забиваем. Если остался «пенек» больше 5 мм, аккуратно отпиливаем излишек ножовкой по металлу.

Набухнув от воды, чоп остановит течь.

Когда справились с повреждениями и убрали воду, нужно зафиксировать чоп густым цементным раствором с добавлением около 0,5 л жидкого стекла на ведро раствора непосредственно перед применением – быстро схватывается.

Если на следующий день убедились, что все сделано правильно и течи нет, укладываем металлическую сетку на бугорки цемента и делаем общую стяжку цементным раствором или мелкозернистым бетоном с добавлением небольшого количества жидкого стекла.

Такую же стяжку рекомендую сделать и после сварки, так как выгорела антикоррозионная защита снаружи, и металл стал в месте сварки более уязвим для коррозии.

Лучше не дожидаться начала течи и тем, у кого кессоны служат давно, особенно если они в гаражных кооперативах, расположенных под высоковольтными ЛЭП.

Если днище напоминает дуршлаг, нужны радикальные меры. Придется откопать верх кессона и срезать потолок болгаркой или газорезкой, сварить вкладыш из металла толщиной 3-5 мм размерами на 50-70 см меньше кессона и высотой 1400-1600 мм.

На дно кессона укладываются несколько кусочков цементного раствора и устанавливается вкладыш.

К стенкам кессона надо приварить со всех сторон упоры, чтобы вкладыш не всплыл.

Пазухи заполнить жидким цементным раствором. Установить и приварить верхнюю часть.

Все ремонтные работы лучше делать в начале осени, когда самый низкий уровень грунтовых вод.

Ремонт кессона без сварки. Как устранить поломку кессона

Задача кессона – защита внутреннего пространства скважины или резервуара от агрессивного внешнего воздействия окружающей среды. Однако со временем даже самый стойкий материал изнашивается. Ремонт кессона требуется при любом нарушении герметичности, которое может вызвать течь.

Основные причины для ремонта кессона

Металлические конструкции подвержены коррозии, поэтому периодически нуждаются в ремонте

В гаражах данное оборудование используются в качестве подвалов или смотровых ям. Они герметичны и могут быть установлены в грунт с любым уровнем влагонасыщенности.

Кессон может быть пластмассовым, железобетонным или металлическим. Первый тип конструкций не подвержен коррозии, но легко деформируется из-за смещения слоев грунта и под сильным давлением жидкости, поэтому их реставрация не рентабельна.

Изделия из железобетона прочные, но они состоят из нескольких объемных деталей. В результате даже небольшую напорную течь в кессоне устранить сложно. Протечка может привести к порче находящегося внутри имущества, а замена связана с массой затруднений из-за большой массы. Поэтому оптимальным решением при необходимости ремонта являются восстановительные работы, исключающие радикальные меры.

Чаще всего выполняют монтаж железных моделей. Емкости, изготовленные из металла, удобны при установке, но быстро изнашиваются в местах сварочного соединения. В результате развития коррозийного процесса происходит нарушению герметичности швов, а затем и всего изделия. Своевременное устранение очагов повреждения продляет эксплуатационный период каркаса.

Способы ремонта

Дыру в кессоне можно заделать монтажной пеной

Железный кессон – это короб из стали округлой или квадратной формы со стенками толщиной более 4 мм и с вентиляционными каналами для выведения конденсата. В качестве гидроизоляционного слоя используется асфальтовый или битумно-бензиновый раствор, а также битумная мастика. Если защита выполнена некачественно, со временем появляются отверстия, через которые начинает просачиваться жидкость.

Решить, каким способом лучше воспользоваться для устранения повреждения, можно лишь после изучения причины его появления, а также анализа условий общего состояния оборудования. Надо учитывать, что резервуар, внутри которого планируется проведение ремонтных работ, имеет ограниченный размер.

• Заделать дыру, образовавшуюся в кессоне, можно наложив заплату из рубероида или холодной сваркой. Для этого в отверстие вставляется деревянная пробка, которая разбухая, плотно изолирует место повреждения. После чего поверхность просушивается, и на нее укладываются рубероидные листы, скрепляемые битумной мастикой. Конструкция армируется сеткой и заливается смесью жидкого стекла с цементом раствором толщиной не менее 150 мм.
• Если в емкости выявлено несколько мест протечки, то это указывает на необходимость проведения капитального ремонта. Процесс проводится в несколько этапов: срезается верх, на пол укладывается цементная стяжка, затем вкладыш с параметрами на 5-7 см меньше размера днища, все фиксируется упорами и сверху снова заливается бетонным раствором. После застывания стяжки верхняя часть приваривается на место.

Чтобы не пришлось выполнять трудоемкие восстановительные операции, нужно проводить регулярную ревизию устройства.

Профилактические меры

Для гидроизоляции бетонного кессона можно использовать битумную мастику

Своевременное обнаружение дефектов позволяет устранить неисправности с минимальными затратами на ремонт.

• Установка конструкций осуществляется на песчано-гравийную подушку толщиной более 20 см. Между стенками скважины или котлована и емкостью засыпается песок. Поломки чаще всего являются следствием игнорирования СНиП при монтаже, а также нормативов регламентируемых ГОСТ и ТУ на стадии производства.
• Позаботиться о гидроизоляции, устанавливаемой емкости нужно на стадии монтажа. Стенки камер должны обладать достаточными прочностными характеристиками, чтобы выдержать нагрузки, создаваемые при движении и расширении почвенных слоев.
• Чтобы не было коррозийных процессов, требуется исключить повышенное влагообразование. Для этого убираются мостики холода в теплоизоляционном покрытии, и устанавливается система вытяжки.
• У металлических емкостей должна иметься хорошая рубероидовая или асфальтовая гидроизоляция и обработка антикоррозийными составами.
• Пластиковые резервуары нужно устанавливать в хорошо дренируемых песчаных почвах либо проводить специальную подготовку грунта.

Профилактический осмотр соединительных швов на наличие трещин, дыр и других дефектов лучше делать весной. В это время хорошо видно, нужен ли ремонт кессона в гараже: течь на полу будет заметна невооруженным глазом. Работы в основном проводят, когда уровень грунтовых вод самый низкий, в конце лета или начале осени.

Видео ремонт металлического кессона

Кессон для скважины на даче – Сайт Винского

Содержание

1. Зачем нужен кессон для скважины
2. Какой кессон для скважины лучше
3. Что лучше: пластиковый или металлический кессон
4. Монтаж кессона
5. Цена и время монтажа
6. Отзыв о металлическом кессоне на скважину
7. Кессон из бетонных колец
8. Водоснабжение на даче

Зачем нужен кессон для скважины

Допустим у вас на дачном участке есть скважина.
Если жить на даче круглый год, нужно сделать так, чтобы вода из скважины поступала в дом, не замерзая в трубах.
Для этого нужен кессон — емкость, которую вкапывают в землю ниже глубины промерзания грунта.
А трубу скважины заводят в днище кессона.

Теперь вода, приходящая на поверхность из трубы не замерзнет.
В кессоне даже самой суровой зимой температура плюсовая за счет того, что он находится нижней частью ниже глубины промерзания.

Какой кессон для скважины лучше

Современные кессоны делают из пластика и из стали.
Если скважина с пластиковой трубой — логично ставить кессон пластиковый.
Если труба стальная — стальной.

Геометрия кессона так же бывает разной:
— цилиндр
— куб

Но что у них одно — это размеры:
Высота кессона должна быть не менее 2 метров, так чтобы нижняя его часть «юбка» находилась ниже глубины промерзания.
Горизонтальные размеры примерно метр в диаметре (цилиндр) или метр на метр (куб)

Размер кессона не меньше определенного размера, который:
— позволит монтажнику залезть в него и поставить оголовок и герметизирующую муфту на пластиковую трубу
— позволит заварить шов вокруг обсадной трубы скважины и гильзы стального кессона.

Данный минимальный размер позволяет поставить в кессон гидробак.
Максимальный размер бака, который пролезает через горловину кессона — 100 литров.

Можно конечно не ставить там гидробак, а воткнуть его дома — если пространства не жалко.
Но у меня гидробак смонтирован в кессоне, так как я зимой иногда уезжаю и мне удобнее слить воду из системы водоснабжения в скважину через оголовок в кессоне (система кранов видна надеюсь).

Что лучше: пластиковый или металлический кессон

Когда я выбирал себе кессон на скважину, то перелопатил довольно много информации на различный сайтах.
Выбрал металлический.
Почему не пластиковый:

— у меня стальная обсадная труба из скважины
— у меня на участке близко поверхностные воды
— прикинув стоимость кессона и монтажа я пришел к выводу — металл лучше и надежнее.

Плюсами пластикового кессона называют его вес.
Но у меня на участке с газоном, деревьями и строениями 3 человека легко выгрузили металлический кессон, докатили до места и смонтировали его на скважину.
Из минусов пластиковые кессоны ругают за то что монтаж дороже — пластиковые кессоны надо заливать бетоном в нижней его части или ставить анкеры, чтобы он не всплыл по весне.
Ну и бывает, что раздавливает их, если песка при монтаже пожалели.

Монтаж кессона

Приехали 3 человека с прицепом где был кубической формы металлический кессон уже отделанный гидроизолом.
Пока двое копали котлован, один приварил вывод под летний поливочный шлаг и место выхода ПНД трубы водной магистрали в дом.
Потом используя три трубы докатили кессон до места.
Поставив две трубы поперек котлована сдвинули и прицелились к оси скважины гильзой в основании кессона.

Потом мне кто-то позвонил и я отвлекся, но когда посмотрел на место где висел кессон — его уже там не было — он был в котловане.
Надет на обсадную трубу как кусок шашлыка на шампур.
Потом самое интересное: сварщик залез внутрь кессона и начал обрваривать шов между гильзой и обсадной трубой, отрезав лишние 2 метра болгаркой.
Чтобы сварщик не задохнулся — ему направили воздух специальным, кустарно сделанным вентилятором.

Далее монтаж разводки:
— на обсадную трубу надели оголовок
— одна труба с оголовка в гидробак, на летний полив и в дом.
— вторая труба в скважину — слив воды на зиму, когда уезжаешь надолго и не пользуешься водопроводом.

После этого утепление верхней части кессона пенопластом.
Прокладка из термоизолирующего материала между внутренностью кессона и горловиной.
Ступенька, чтобы лазить в кессон сливать воду или просто инспектировать.

Цена и время монтажа

Цену не помню, а искать бумаги неохота.
Одно скажу — за такие деньги я этим бы не занимался.
Время можтажа: дело было в конце октября.
Приехали утром (было светло), уехали когда начало смеркаться — видимо что-то около 4-5 вечера.

Отзыв о металлическом кессоне на скважину

Работой доволен.
Зимой проблем с водой не было — уезжали на месяц в Таиланд, сливал воду.
Приехал, включил — как часы.

Летом на дне кессона есть немного воды — капает конденсат с труб: из скважины вода поднимается холодная, в кессоне теплее, поэтому есть сырость.
Но открыл крышку кессона я только сегодня, чтобы сделать фото.
По поводу влажности даже не парюсь.

Кессон из бетонных колец

Дедушкин вариант, когда со стройматериалами было плохо.
Сложный монтаж и еще более сложная гидроизоляция как дна, так и стыков колец.
У соседа на даче такой и видел, как он ебался с ним почти месяц.
И все равно вода проникает.
А вода в кессоне — это короткое замыкание или выход из строя дорогостоящего насоса.

Водоснабжение на даче

У меня есть пара статей на эту тематику:
Система очистки воды от железа — рекомендую.
Установка септика на даче
А так же:
Жизнь на даче: плюсы и минусы

Кессонный фундамент – Типы, конструкция и преимущества кессона

🕑 Время чтения: 1 минута

Содержание:

• Что такое кессонный фундамент?
• Функции Caisson Foundation
• Типы фундаментов Caisson
• Преимущества и недостатки Caissons:
  • Преимущества Caissons:
  • Disadvantages of Caissons:
• Процесс. 0008
• Прямолинейные буронабивные сваи (кессоны)

Что такое кессон Фундамент?

Кессонный фундамент , также называемый фундаментом для пирса, представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, при строительстве бетонной плотины или для ремонта судов. Это сборная полая коробка или цилиндр, погруженный в землю на определенную глубину, а затем заполненный бетоном, образуя фундамент. Фундамент C aisson чаще всего используется при строительстве опор мостов и других сооружений, требующих фундамента под реками и другими водоемами. Это связано с тем, что кессоны можно доставить на место работы и погрузить на место. Кессонные фундаменты по форме аналогичны свайным, но устанавливаются другим способом. Он используется, когда грунт с достаточной несущей способностью находится под поверхностными слоями слабых материалов, таких как насыпь или торф. Это форма глубокого фундамента, который сооружается над уровнем земли, а затем заглубляется до необходимого уровня путем выемки или дноуглубительных работ внутри кессона. Кессоны (также иногда называемые «пирсами») создаются путем проделывания глубокой ямы в земле и последующего заполнения ее бетоном. Стальная арматура иногда используется на части длины кессона. Кессоны бурят либо до коренной породы (так называемые «каменные кессоны»), либо глубоко в нижележащие слои почвы, если инженер-геотехник находит почву подходящей для несения строительных нагрузок. Когда кессоны опираются на грунт, они обычно имеют «раструб» на дне, чтобы распределить нагрузку по большей площади. Для удаления грунта для этих «раструбных кессонов» используются специальные буровые долота. Кессонные фундаменты несут нагрузку здания на своих нижних концах, которые часто имеют форму колокола.

Функции фундамента кессона

Фундаментная система и грунты под зданием не позволяют комплексу перемещаться по вертикали. Когда на почву возлагается нагрузка, большинство почв оседает. Это создает проблему, когда здание оседает, а коммуникации нет. Еще более важным, чем урегулирование, является дифференциальное урегулирование. Это происходит, когда части вашего здания оседают с разной скоростью, что приводит к появлению трещин, некоторые из которых могут повлиять на структурную целостность здания. И наоборот, в некоторых редких случаях почва может набухать, толкая ваше здание вверх и вызывая аналогичные проблемы. Следовательно, система фундамента должна работать в тандеме с грунтами, чтобы поддерживать здание.

Типы кессонных фундаментов

• Коробчатые кессоны
• Выкопанные кессоны
• Плавающие кессоны
• Открытые кессоны
• Пневматические кессоны
• Листовые кессоны

Ящичные кессоны представляют собой водонепроницаемые ящики, изготовленные из тяжелых бревен и открытые сверху. Обычно их доставляют в нужное место, а затем опускают на место с каменным пирсом внутри. Вырытые кессоны , как следует из названия, представляют собой кессоны, которые размещаются на раскопках. Обычно они имеют цилиндрическую форму, а затем обратно заполняются бетоном. Плавучие кессоны также известны как плавучие доки и представляют собой сборные коробки с цилиндрическими полостями. Открытые кессоны представляют собой небольшие коффердамы, которые устанавливаются, затем выкачиваются насухо и заполняются бетоном. Они обычно используются при формировании пирса. Пневматические кессоны представляют собой большие водонепроницаемые коробки или цилиндры, которые в основном используются для подводного строительства.

Преимущества и недостатки кессонов:

Преимущества кессонов:

• Экономика
• Сводит к минимуму потребность в наголовнике
• Чуть меньше шума и вибрации
• Легко адаптируется к меняющимся условиям
• Высокая осевая и боковая грузоподъемность

Недостатки кессонов:

• Чрезвычайно чувствительны к строительным процедурам
• Не подходит для загрязненных участков
• Отсутствие строительной экспертизы
• Отсутствие квалифицированных инспекторов

Фундаменты для буровых опор

Буровой пирс представляет собой систему глубокого фундамента, которая строится путем помещения свежего бетона и арматурной стали в просверленный вал. Ствол строится вращательным способом с использованием либо автономной бурильной установки, либо бурильной установки, устанавливаемой на кране. Отверстие продвигается через почву или скалу до желаемого несущего слоя. Временные или постоянные стальные кожухи могут использоваться для поддержания сторон пробуренной выемки, если обрушение почвы или проникновение воды становится проблемой. Просверленные валы могут использоваться для восприятия высоких осевых и боковых нагрузок. Типичные диаметры вала варьируются от 18 до 144 дюймов. Буровые стволы (также называемые кессонами, буронабивными опорами или буронабивными сваями) зарекомендовали себя как экономичная, высокоэффективная система глубокого фундамента, которая используется во всем мире. Обычно они используются для мостов и крупных конструкций, где основными факторами являются большие нагрузки и боковое сопротивление.

Бетонные кессоны

Отверстия диаметром 10 или 12 дюймов пробуриваются в земле и внедряются в скалу на глубину от 3 до 4 футов. Обычно используется для структурной поддержки типа фундаментной стены, крыльца, патио, монопоста или другой конструкции. Две или более «стержней» из арматурных стержней (арматурных стержней) вставляются и проходят по всей длине отверстия, а затем в отверстие кессона заливается бетон. Кессон предназначен для опоры на нижележащий слой породы или удовлетворительного грунта и используется при наличии неудовлетворительного грунта.

Процесс строительства кессона

• После первоначальной опалубки и заливки бетона режущая кромка поднимается на волнорез буксиром и крепится к направляющей кессона . Бетон укладывается (заливается) в стальные формы, сооруженные по периметру короба. С каждой укладкой бетона коробка утяжеляется и погружается в воду по направляющей кессона.
• Формы также встроены в коробку вокруг воздушных куполов , а между ними находится бетон. Образовавшиеся открытые трубы над воздушными куполами называются земснарядными колодцами.
• Когда кессон, наконец, касается дна реки, воздушные купола удаляются, и земля выкапывается через длинные трубы земснаряда, как показано на анимации ниже. Кессон погружается в дно реки. Земляные работы продолжаются до тех пор, пока кессон не опустится на заданную глубину.
• В качестве последнего шага бетон заливается (заливается) на дно 30 футов полых земснарядов, а верхние части герметизируются.

Прямые буронабивные сваи (кессоны)

• Используется в грунтах от умеренной до сильной набухаемости. (Это одна из наиболее эффективных конструкций фундамента для использования на участках с обширным грунтом.)
• Цель состоит в том, чтобы добиться необходимого проникновения в зону, где сезонные колебания влажности незначительны или отсутствуют. Текущий стандарт ухода в этом районе – минимальное проникновение в коренную породу на 6 футов и минимальная длина на 16 футов. Собственная нагрузка должна быть максимально возможной. Эта конструкция требует относительно длинных пролетов между опорами и большего количества армирующих балок.
• Кессоны в коренной породе
• Фрикционные забивки в плотные глины
• Концевой подшипник с раструбом
• Соответствующие пустоты – Должны быть изготовлены из материала пустот соответствующей прочности и толщины

Рис. Серия стеновых панелей толщиной 1,2 метра была соединена в кессонную шахту диаметром 24 метра. Четыре из этих кессонов были построены, чтобы обеспечить прочную основу для фундамента основной конструкции башни здания. На фото показаны земляные работы с использованием типовых землеройных машин внутри одной из кессонных шахт. Подробнее: Плавучие плоты, пустотелые фундаменты или плавучие фундаменты в строительстве зданий Как защитить фундаментные конструкции от грунтовых и грунтовых вод? Факторы, влияющие на выбор фундамента для зданий Типы глубоких фундаментов, используемых в строительстве, и их использование Типы фундаментов для зданий и их использование в строительстве

Причудливые пути грунтовых вод вокруг сооружений.

Практическая инженерия

[Обратите внимание, что эта статья является расшифровкой видео, встроенного выше.]

В 2015 году на строительной площадке канализационной станции в Британской Колумбии, Канада, произошел необычный инцидент. WorksafeBC, провинциальное агентство по охране труда и технике безопасности, опубликовало на YouTube краткое изложение события. Был установлен стальной кессон, чтобы удерживать грунт, пока можно было построить подъемную станцию. Одного рабочего на площадке внезапно утянуло в воронку, когда дно кессона лопнуло. Причина инцидента связана с грунтовыми водами в почве под участком. Мы не все должны жить в страхе перед тем, что земля разверзнется под нашими ногами, но инженеры, проектирующие подземные сооружения, должны учитывать воздействие, которое могут оказать грунтовые воды. Решения подповерхностных проблем почти всегда скрыты от посторонних глаз, поэтому вы можете даже не знать, что они существуют. Это видео предназначено для того, чтобы пролить свет на эти невидимые решения (включая то, что можно было сделать, чтобы предотвратить этот инцидент в Британской Колумбии). Я Грейди, и это Практическая инженерия. В сегодняшнем выпуске мы поговорим о том, как грунтовые воды влияют на строения.

Подземные воды всегда были немного загадкой для человечества, поскольку их нелегко было наблюдать. Он также ведет себя совсем иначе, чем поверхностные воды, такие как реки и океаны, иногда не оправдывая ожиданий, как я показал в нескольких своих предыдущих видеороликах. Одним из наиболее важных мест проявления подземных вод в строительстве является плотина. Это потому, что грунтовые воды перетекают из высокого давления в низкое, а плотина, в самом простом случае, — это просто структура, которая разделяет эти два состояния. И что вы знаете, у меня в гараже есть акриловая коробка, полная песка, чтобы показать эти концепты в реальной жизни.

Вы можете представить, что эта почва находится ниже основания плотины, и я могу отрегулировать уровень воды по обеим сторонам конструкции, чтобы смоделировать движение грунтовых вод. Синий краситель, помещенный в песок, помогает показать направление и скорость движения воды под поверхностью. Более высокий уровень на стороне вверх по течению создает давление, вытесняя воду из недр под плотиной к противоположному концу модели. Я буду первым, кто скажет это: это не самое умопомрачительное откровение. Вы, вероятно, могли бы предсказать это без причудливой модели. Но для инженера-строителя это не несущественное явление, и на это есть несколько причин.

Во-первых, вода, просачивающаяся из-под дамбы, может размывать частицы почвы. Это явление называется трубопроводом. Очевидно, вы не хотите, чтобы часть фундамента вашей конструкции была украдена из-под него, а трубопроводы могут создать положительную обратную связь, в которой отказ быстро прогрессирует. У меня есть целое видео о трубопроводах, которое вы можете посмотреть после этого. Второй негативный эффект подземных вод менее очевиден. На самом деле примерно до 1920-х годов инженеры плотин даже не принимали это во внимание (что привело к упадку многих ранних сооружений в истории).

Строительство плотины в значительной степени представляет собой упражнение по сопротивлению гидростатическому давлению. Вода в водохранилище оказывает огромную силу на верхнюю часть плотины, и, если ее неправильно спроектировать, эта сила может привести к тому, что плотина соскользнет вниз по течению или опрокинется. Гидростатическую силу на самом деле довольно просто аппроксимировать. Давление в жидкости увеличивается с глубиной, поэтому вы получаете треугольно распределенную нагрузку. Зная эту нагрузку, вы можете спроектировать конструкцию, способную выдержать ее, и для этого существует множество способов. Один из наиболее распространенных типов плотин просто использует собственный вес для обеспечения устойчивости. Гравитационные плотины спроектированы так, чтобы быть достаточно тяжелыми, чтобы гидростатические силы не могли сдвинуть их назад или перевернуть. Но, к ужасу первых инженеров, давление водохранилища — не единственная дестабилизирующая сила плотины.

Взгляните на эту трубу, которую я включил в модель, показывающую уровень воды между двумя границами. Если бы основание строения было ниже уровня воды, показанного здесь, грунтовые воды оказывали бы давление на дно, противодействуя его весу. Мы называем это подъемным давлением. Помните, что единственная причина, по которой гравитационные плотины остаются на месте, заключается в их весе, поэтому вы можете увидеть, как непредвиденная сила, эффективно уменьшающая часть этого веса, была бы плохой вещью. Многие бетонные гравитационные плотины разрушились из-за того, что инженеры пренебрегли этой подъемной силой, в том числе плотина Святого Франциска в Калифорнии, обрушившаяся в 1919 году, унесла жизни более 400 человек.28. Многие считают это крупнейшей инженерной катастрофой 20-го века в США.

В отличие от гидростатической силы резервуара, подъемное давление грунтовых вод представляет собой гораздо более сложную для характеристики силу. Он существует на границе между конструкцией и ее фундаментом, в трещинах и порах подстилающего грунта и даже в швах самой бетонной конструкции. На поток подземных вод влияют свойства почвы, геометрия плотины, уровень воды вверх и вниз по течению и даже особенности недр. Как эти факторы влияют на подъемное давление, довольно сложно предсказать. Но инженеры должны предсказать это. Ведь мы не можем построить плотину, измерить реальную подъемную силу и при необходимости добавить вес. Должно получиться с первого раза.

Одним из способов характеристики обтекания сооружений подземными водами является сеть потоков. Это графический инструмент, используемый инженерами для оценки объема и давления просачивания в недрах. Проще говоря, вы делите область потока на криволинейную сетку, где одна ось представляет давление, а другая — поток. Если это кажется вам знакомым, вы можете заметить, что сеть потоков — это, по сути, двумерное решение уравнения Лапласа, которое также применимо к другим областям физики, включая тепловые потоки и магнитные поля. Разработка проточных сетей — это не только наука, но и искусство, так что, вероятно, хорошо, что в наши дни проблемы с грунтовыми водами в основном решаются с помощью программного обеспечения. Но мы все еще можем использовать потоковые сети, чтобы продемонстрировать несколько способов, которыми инженеры борются с этой гнусной подъемной силой на гравитационных плотинах. И одна из распространенных идей — это отсеченная стена.

Если вода, текущая под плотиной, вызывает столько проблем, почему бы просто не построить вертикальную стену, чтобы отрезать ее? Мы делаем это все время. Но насколько глубоким он должен быть? Некоторые дамбы могут иметь удобный геологический слой, в котором может заканчиваться отсечка, создавая непроницаемую оболочку для предотвращения просачивания. Но многие этого не делают. Перегородки все еще могут уменьшить объем потока и давление, даже если просачивание все еще может проникнуть под них. Давайте посмотрим на модель, чтобы понять, почему. Я добавил вертикальную стену из акрила ниже верхнего края моей плотины, и мы посмотрим, как это повлияет на поток. [Бить]. Линии стока грунтовых вод настраиваются так, чтобы они проходили под стеной и возвращались к другой стороне модели. Если вы внимательно посмотрите, то увидите небольшое уменьшение подъемной трубы ниже плотины. Единственное, что я изменил между этой моделью и последней, это добавление отсечной стены. Так почему же давление должно уменьшаться на стороне ниже по потоку?

Поток подземных вод описывается довольно простой формулой, известной как закон Дарси. Помимо проницаемости почвы, единственным другим фактором, определяющим скорость потоков воды, является гидравлический градиент, который состоит из разницы давлений по длине пути потока. Добавив разделительную стенку, я не изменил перепада давления между одной и другой сторонами модели, но увеличил длину пути потока, который вода должна была пройти под плотиной, уменьшив гидравлический градиент. Я могу набросать потоковую сеть поверх модели, чтобы было понятнее. Черные линии — эквипотенциалы; они соединяют области равного давления. Синие линии показывают направления потока. Без отсечки пути потока короче, и, следовательно, эквипотенциальные линии расположены ближе друг к другу. С отсечной стенкой эквипотенциальные линии растянуты. Это означает, что как объем просачивания, так и подъемное давление в основании конструкции были уменьшены.

Отсекающие стены на плотинах имеют долгую историю использования, и почти все крупные гравитационные плотины имеют по крайней мере какой-либо отсечной канал. Это может быть так же просто, как выемка фундамента плотины на большой площади перед началом строительства, и это популярный выбор, потому что он дает инженерам возможность наблюдать за состоянием грунта и убедиться в отсутствии неисправностей или проблем до того, как плотина будет построена. Другой вариант — вырыть глубокую траншею и заполнить ее раствором, бетоном или раствором непроницаемой глины. Для небольших или временных конструкций шпунтовые сваи могут быть забиты в недра, чтобы создать отсечку. Один из последних вариантов – залить цементный раствор под высоким давлением, чтобы создать непроницаемую завесу под плотиной.

Другим способом борьбы с просачиванием и подъемным давлением является дренаж. Дренажи, установленные под плотиной, выполняют две важные функции. Во-первых, они фильтруют просачивание с помощью песка и гравия, чтобы частицы почвы не могли вытекать из фундамента. Во-вторых, они снижают подъемное давление, удаляя воду. Давайте посмотрим, как это работает в моей модели. Выше по течению от моего монитора подъема я добавил отверстие в задней части модели с трубкой для слива просачивающейся жидкости. Вместо того, чтобы стекать вниз по течению, теперь часть просачивающейся жидкости течет вверх и через дренаж, и вы можете видеть это по линиям потока краски, текущей в недрах. Опять же, эффект незаметен, но монитор давления на подъеме показывает небольшое снижение давления по сравнению с исходной конфигурацией. Давление на основание плотины меньше, чем было бы без дренажа. Построив сеть потока над моделью, вы можете понять, почему она ведет себя таким образом. Дренаж уменьшает поднятие основания, создавая область низкого давления под плотиной. Вы также можете заметить, что дренаж фактически увеличивает гидравлический градиент, сокращая пути потока, поэтому на самом деле происходит больше просачивания, чем было бы без дренажа. Однако, поскольку дренажи устанавливаются с фильтрами, чтобы уменьшить вероятность засорения трубопровода, дополнительная утечка часто оправдывает снижение подъемного давления.

Многие бетонные плотины включают в себя ряд вертикальных дренажей в основании, а некоторые даже используют насосы для дальнейшего понижения уровня грунтовых вод, сводя к минимуму подъем. Я могу сымитировать это, понизив уровень ниже по течению, как если бы насос откачивал воду. Посмотрите, как корректируются линии потока, когда я делаю это изменение в модели. Как и дренажи, эти разгрузочные колодцы создают больше просачивания под плотиной из-за большей разницы в давлении между двумя сторонами, но они могут значительно снизить подъемное давление и, таким образом, повысить устойчивость конструкции.

Я использовал дамбы в качестве основного примера управления потоком грунтовых вод, но многие другие сооружения имеют аналогичные проблемы. Подпорные стены и временные подпорки должны бороться с проблемами грунтовых вод, включая кессоны, которые представляют собой водонепроницаемые камеры, погруженные в землю, чтобы удерживать грунт во время строительства. Помните рабочего, о котором я упоминал во вступлении? Он находился на площадке возле кессона. Обычно такую ​​конструкцию осушают, то есть вода откачивается, создавая сухую зону для работы строительных бригад. Давайте посмотрим, как это работает в модели. Я имитирую откачку воды из кессона путем слива из модели в нижней части конструкции. Когда кессон осушается, он, по сути, работает как плотина, отделяя область высокого давления от низкого давления на небольшом расстоянии между ними. А, как вы знаете, расстояние имеет значение, когда речь идет о подземных водах, потому что чем короче пути потока, тем больше гидравлический градиент и, следовательно, выше объем и скорость просачивания.

Если вы присмотритесь, вы увидите, как песок вскипает, когда просачивание выходит из почвы на дно кессона. Это повышенное давление в недрах и высокая скорость потока означают, что сами частицы почвы не удерживаются вместе. Все, что требуется, — это немного встряхнуть почву, чтобы она разжижалась и стекла на дно кессона, создавая воронку, которая может легко проглотить все, что находится на поверхности. Одним из способов снижения этой опасности является обезвоживание почвы за пределами кессона. Строительные бригады используют колодцы, небольшие равномерно расположенные колодцы и насосы, чтобы выкачивать воду из почвы, чтобы она не могла просачиваться в области с более низким давлением. Кессоны также можно погрузить глубже в недра, создав условия, аналогичные отсечной стене на плотине. Они могут даже проникнуть достаточно глубоко, чтобы достичь непроницаемого слоя, создавая лучшую изоляцию, предотвращающую проникновение воды через дно.

К счастью для рабочего из Британской Колумбии, его коллеги смогли спасти его до того, как он был поглощен землей. В следующий раз, когда вы увидите дамбу, подпорную стенку, кессон или любую другую подземную конструкцию, есть большая вероятность, что инженерам придется подумать о том, как грунтовые воды повлияют на устойчивость. Даже если вы никогда не узнаете, что они там есть, вероятно, была установлена ​​​​некоторая комбинация стоков и отсечек, чтобы сохранить конструкцию (и людей вокруг нее) в целости и сохранности.

Кессон и традиционная установка в погруженном состоянии

(541) 496-9678

[email protected]

Установка подъемной станции без открытой выемки грунта

Являясь ведущим поставщиком подъемных станций для сточных и ливневых вод и нестандартных подъемных станций в США, компания Romtec Utilities всегда ищет решения распространенных проблем с подъемными станциями и их установкой. Это может быть разное оборудование, материалы, покрытия и даже методы строительства. Хотя часто на объекте требуется традиционная установка мокрого колодца, конструкция кессона может быть более простым вариантом в некоторых областях.

Традиционно подъемные станции устанавливаются в заранее вырытые ямы с подпорками по краям углубления. Это делает генеральный подрядчик проекта, который гарантирует, что скважина находится на точной глубине для размещения подъемной станции. Когда груз со станции подъема прибывает на место проведения работ, основание и «бочки» или секции мокрого колодца поднимаются с грузового автомобиля с помощью крана, аккуратно укладываются и укладываются на место. После завершения строительства подрядчик по установке засыпает пространство вокруг мокрого колодца и закрывает любые оставшиеся впадины в результате строительства.

Кессонная конструкция представляет собой альтернативу традиционной установке в погруженном состоянии, которая включает в себя размещение секционной конструкции в погруженном состоянии с открытым основанием и «башмаком для резки», прикрепленным как часть нижней секции. При установке кессона основание мокрого колодца размещается на уровне или чуть ниже уровня земли, а отверстие выкапывается через сам мокрый колодец. Когда почва и земля удаляются через открытый мокрый колодец, конструкция погружается в землю, часто с дополнительным балластом и/или смазкой. По мере того, как мокрый колодец погружается в землю, сверху добавляются секции, чтобы продвинуть мокрый колодец дальше и на глубину, необходимую для размещения всей конструкции мокрого колодца. После того, как весь колодец установлен, заливается основание мокрого колодца. Установка кессона не требует предварительно вырытых отверстий или подпорок, но подходит не для всех подъемных станций.

Установка кессона, как правило, возможна (как с технической, так и с экономической точки зрения) только на строительных площадках с высоким уровнем грунтовых вод, гранулированным илом, песком или гравием и отсутствием чрезмерных валунов, деревянных обломков, других крупных препятствий или цементации почвы на площадке. В этих местах установка кессона может помочь сэкономить деньги и время, устраняя необходимость в дорогостоящем креплении или обезвоживании отстойника.

Выкопанные ямы при традиционной установке часто собирают подземные воды, просачивающиеся в отстойник из теперь обнаженной почвы, или в дождливых местах выкопанная область подвержена воздействию стихии. Дождевые и грунтовые воды могут легко скапливаться на выкопанных участках, и их необходимо удалить перед установкой подъемной станции. В районах с высоким уровнем грунтовых вод осушение этих отверстий может занять много времени и средств, и в качестве варианта может быть установлена ​​установка кессона.

У каждого метода установки есть свои преимущества и недостатки, то же самое относится и к установке кессона. В некоторых районах он может быть менее дорогим из-за затрат на опоры и обезвоживание, но он также менее точен, чем традиционная установка. Установка кессона увеличивает вероятность ошибки во время строительства и требует более высоких допусков для оборудования и зазоров трубопроводов, а также линий отвеса/уровня. Поскольку подъемная станция устанавливается путем выемки грунта внутри мокрого колодца, также важно, чтобы установщик был опытным, тщательным и ориентированным на детали, чтобы обеспечить правильное размещение и предотвратить повреждение мокрого колодца во время установки. Это имеет особое значение, так как после размещения конструкции трудно или даже невозможно исправить ошибки размещения.

Традиционная установка требует подпорки и, возможно, обезвоживания, но она позволяет предварительно изготовить, предварительно собрать и протестировать на заводе-изготовителе, чтобы убедиться в отсутствии проблем перед отправкой на рабочую площадку. Это обеспечивает максимальную точность в размещении оборудования и труб, контроль качества, снижение риска ошибок при установке и потенциальную экономию времени при установке на стройплощадке.

Благодаря нашим знаниям и опыту в установке подъемных станций по всей стране, Romtec Utilities может приспособить традиционную или кессоновую установку на объектах в зависимости от условий на объекте. Оба метода имеют свои преимущества и недостатки. Romtec Utilities не одобряет и не рекомендует какой-либо конкретный метод строительства, поскольку каждый проект имеет уникальные обстоятельства и проблемы. Приведенная выше информация представляет собой анализ двух методов и не должна использоваться в качестве единственной основы для определения методов строительства.

Romtec Utilities

Адрес:
18240 N. Bank Road
Roseburg, OR 97470

Контактная информация:
Связаться с нами
Телефон: (541) 496-9678
[email protected] 30 9590 Факс 4:15900

Карьерные возможности

Часы работы:
7:00–16:30 по тихоокеанскому времени с понедельника по пятницу.

ЕСЛИ ВЫ ЗВОНИТЕ В НЕрабочее время или в праздничные дни:
Пожалуйста, оставьте сообщение по телефону. Ваш звонок будет возвращен на следующий рабочий день.

Продукция

• Станции подъема сточных вод
• Насосные станции ливневых вод
• Промышленные подъемные станции и системы повторного использования
• Чистая вода и турбинные насосные станции
• Бустерные насосные станции
• Полозья в сборе

Другие продукты

• Здания управления и убежища
• Блоки хранилища расходомера
• Клапанные своды в сборе
• Системы контроля запаха
• Входные/выходные конструкции
• Продажа компонентов
• Посмотреть каталог продукции

Услуги

• Услуги по ремонту и модернизации LS
• CP Ремонтные услуги по модернизации
• Проектные/ инженерные услуги

© 2000 – 2019 Romtec Utilities, Inc. Все права защищены

[email protected] | (541)496-9678

Переключить панель виджетов

Не найдено

• О
  • Региональный кабельный массив
  • Северо-восточная часть Тихого океана
  • Карты
  • Сайты обсерваторий
  • Расписание
  • История
  • Партнеры
  • ОИ
• Исследовательская работа
  • Гидраты метана
  • Вулканы
  • Землетрясения в северо-восточной части Тихого океана
  • Изменение климата
  • Океаны и жизнь
  • Цикл углерода
  • Окисление океана
  • Социальные последствия
• Образование
  • Неформальное научное образование
  • Морская образовательная программа
  • Обучение через телеприсутствие
• Технологии
  • Кабельная сеть
  • Кабели
  • Узлы
  • Распределительные коробки
  • Соединители
  • Датчики
  • Причалы
  • Береговая станция
  • Системы ДУА
  • Исследовательское судно Томпсон
• Места
  • База наклона (PN1A)
  • Южный гидратный хребет (PN1B)
  • Линия выносливости (PN1C и PN1D)
  • Средняя пластина (PN5A)
  • Осевая база (PN3A)
  • Осевая кальдера (PN3B)
• Экспедиции
  • ВИДЕНИЯ’18
  • ВИДЕНИЯ’17
  • ВИДЕНИЯ’16
    • Обзор и цели
    • Участники
  • ВИДЕНИЯ’15
  • ВИДЕНИЯ’14
    • Обзор и цели VISIONS ’14
    • Участники ВИДЕНИЯ ’14
  • ВИДЕНИЯ’13
  • ВИДЕНИЯ’12
  • ВИДЕНИЯ’11
  • Просвети’10
  • ЛЮМЕНС’09
  • ИНСАЙТ’08
  • ВИДЕНИЯ’05
    • видео
• Блоги
• Ресурсы
  • видео
  • Галерея
  • Поэзия
• Биология
  • Осевая биология
    • Членистоногие
    • инфузории
    • Книдария
    • Иглокожие
    • Рыбы
    • Моллюски
    • полихеты
    • Сальпы
  • Прибрежная биология
    • Рыбы
    • Моллюски
    • Иглокожие
    • Книдария
    • Членистоногие

Что такое кессон?

`;

Алан Рэнкин

Дата последнего изменения: 16 сентября 2022 г.

Кессон — это конструкция, используемая в строительстве и технике, особенно в подводных проектах, таких как строительство мостов или плотин. Его цель – обеспечить сухую, защищенную среду для рабочих и строительных материалов. В то время как вода не попадает в конструкцию, воздух попадает внутрь, что устраняет необходимость в водолазном снаряжении и тому подобном. Эта структура использовалась в строительстве с 1800-х годов.

Кессоны, как правило, представляют собой коробчатые конструкции с открытым дном, а иногда и с открытым верхом. Конструкция не пропускает воду в зону строительства, а ее открытое дно позволяет рабочим размещать фундаменты и опоры на морском или речном дне. На мелководье используется открытый кессон; его открытый верх позволяет свету и воздуху проникать над ватерлинией. Для глубоководного строительства пневматический кессон имеет закрытый верх; подается сжатый воздух, и персонал входит и выходит через шлюз. Оба типа имеют резко наклоненный нижний край, что позволяет конструкции глубоко входить в землю, чтобы вода не просачивалась внутрь.

Кессон должен быть надежно закреплен на устойчивом основании для обеспечения максимальной безопасности и эффективности. Инженеры предпочитают слой коренной породы под ним. Если коренная порода находится слишком глубоко под землей, они иногда полагаются на ударную грязь или землю или создают искусственный фундамент.

С помощью пневматических кессонов грязь, горная порода и другие нежелательные материалы выносятся на поверхность через «грязевую трубу», которая соединяется с верхней частью кессона. Краны на поверхности перемещают этот материал от строительной площадки. Грязная трубка также помогает стабилизировать давление воздуха, выпуская излишки воздуха. Когда строительство внутри конструкции завершено, конструкцию можно переместить, чтобы можно было продолжить работу в другом месте.

Кессоны

использовались при строительстве первых подвесных мостов в США, таких как мост Идс в Сент-Луисе, штат Миссури, и Бруклинский мост в Нью-Йорке. Многие рабочие, в том числе главный инженер Бруклинского моста Вашингтон Роблинг, страдали от того, что тогда называлось кессонной болезнью; некоторые умерли. Позже выяснилось, что это заболевание является декомпрессионной болезнью, вызванной неспособностью человеческого организма адаптироваться к быстрым изменениям внешнего давления. Современные кессонные рабочие компенсируют это тем, что постепенно возвращаются на поверхность, как это делают глубоководные водолазы.

Термин «кессон» также используется для обозначения различных других инженерных и архитектурных сооружений. Фундаменты кессонов могут быть заложены глубоко под землю в неводных конструкциях. В судоходстве кессоны, заполненные водой, транспортируют суда с одной высоты на другую по проходам, например каналам. В архитектуре кессон представляет собой коробчатую конструкцию, используемую при строительстве куполов или потолков и иногда называемую кессоном.

Военное определение кессона также включает в себя ящик, в котором хранятся боеприпасы во время боя и гроб во время военных похорон. Несмотря на то, что они отличаются от инженерного типа, все эти устройства имеют схожую форму.

Что такое коллектор Рэнни?



Система коллекторных колодцев города Сент-Хеленс Рэнни

Источник питьевой воды города Сент-Хеленс подается из коллекторных колодцев Ранни. Колодец Рэнни – это глубокий колодец, который был механически выкопан на глубину 80 футов на западном берегу реки Колумбия. Дно колодца находится в зоне водонасыщенных камней, песка и гравия, которая залегает намного ниже русла реки Колумбия. Эта зона называется водоносным горизонтом. (морской мех)

Корпус коллекторной скважины Ранни представляет собой очень большой вертикальный, армированный сталью, бетонный цилиндр, называемый кессоном (корпус), внешний диаметр которого составляет 16 футов. Кессоны в Сент-Хеленсе состоят из 7 уложенных друг на друга армированных сталью секций, называемых «подъемниками». Каждый «лифт» имеет высоту 12 футов и внутренний диаметр 13 футов (толщина стенок кессона 18 дюймов). Каждый «лифт» или секция кессона имеет шпунтовое соединение в верхней и нижней части цилиндра , что позволяет штабелировать, выравнивать, соединять, герметизировать и плотно скреплять каждый лифт.

Примечание от Говарда (Хоуи) Бертона: Изображения и фотографии в этой статье, а также слайд-шоу не являются реальными изображениями установки коллекторной скважины Сент-Хеленс Ранни, а предназначены исключительно для справочных и образовательных целей. Фотографии представляют собой коллекцию фотографий нескольких проектов строительства кессонных скважин в США и за рубежом, которые я нашел по этому вопросу, чтобы помочь вам, зрителю, визуализировать, что такое коллекторная скважина Ранни, как эти скважины строятся и вводятся в эксплуатацию. оказание услуг. Я не могу разрешить или дать разрешение на использование этих изображений или фотографий, потому что они не принадлежат мне. Я хочу воспользоваться моментом, чтобы выразить признательность всем авторам, чьи иллюстрации и фотографии сделали эту статью более интересной и красочной. Большое спасибо.

Строительство коллекторного колодца Ранни Кессон

Первая секция кессона представляет собой скошенную режущую ножку (слева). Следующая секция, установленная и уложенная поверх «ножки» (справа), представляет собой секцию с отверстиями, через которую боковые отводы будут выведены в водоносный горизонт.

Каждая из секций или «подъемников» строится на месте. Внутренняя бетонная стена этой ножки была построена, и здесь вы видите арматуру, которая была изготовлена ​​вокруг внутренней стены кессона. Внешняя бетонная форма будет построена вокруг арматуры и заполнена бетоном, завершая эту первую секцию кессона. «Режущую ногу» аккуратно располагают на берегу реки, где будет вырыт колодец. Мостовой кран с грейферной насадкой используется для выемки грязи, песка, камней и гравия изнутри кессона. (как показано здесь)  По мере того, как грязь, гравий и вода удаляются изнутри кессона, «подъемник» или следующая секция кессона неуклонно опускается на берег реки. Когда подъемник опустился примерно на 10 футов в берег реки, другой подъемник укладывается сверху, запирается и опечатывается на месте, и копание возобновляется до тех пор, пока не будет достигнута желаемая глубина колодца. (Дно кессона Сент-Хеленс имеет глубину 80 футов)

Когда кессон достигает расчетной глубины колодца, строится сетка из стальных арматурных стержней, образующих пол внутри кессона, как показано на рисунке внизу слева. (Скошенная часть режущей кромки кессона находится на 12 футов ниже ног рабочего.) Они стоят на водонасыщенном гравии водоносного горизонта, который находится примерно на 40 футов ниже русла реки Колумбия. Насос работает постоянно, пока рабочие строят пол, потому что поверхность реки Колумбия находится на высоте от 50 до 70 футов над их головами снаружи кессона. В силу силы тяжести и естественной гидравлики вода пытается затопить кессон, поднимаясь через гравийный пол. Пол, который они строят, пристраивается к портированной части кессона. Когда арматурная сетка из стали установлена, арматура заливается бетоном на глубину 42 дюйма. Бетон создает постоянную пробку, которая изолирует внутреннюю часть кессона от окружающего водоносного горизонта и создает прочный бетонный пол на дне коллекторного колодца. Единственный путь поступления воды в кессон – через инфильтрационную галерею экранированных труб, которые будут выведены в окружающий водоносный горизонт.

Инфильтрационная галерея (отводы)

На второй секции кессона, установленной поверх скошенной режущей ножки, расположены боковые порты инфильтрационной галереи. Через эти порты боковые экраны будут выталкиваться или «выталкиваться» в водоносный горизонт с помощью зеленого и синего гидравлических инструментов, показанных на рисунках ниже. Гидравлический домкрат крепится болтами к бетонному полу и стенам кессона, затем 10-футовая секция 10-дюймовой стальной трубы с прорезями из ковкого чугуна, называемая отводами, выталкивается через порт из кессона и проникает в песок. и гравийный водоносный горизонт. (Как вы можете видеть на изображении в разрезе в верхней части страницы, боковые фильтрующие элементы расположены от кессона, как спицы колеса). Первая секция экранированного или щелевого отвода имеет скошенную или заостренную торцевую заглушку, закрывающую открытый конец водозаборной трубы, а также помогающую вытолкнуть экран в гравийный водоносный горизонт. Отводы экранированной инфильтрационной галереи находятся на 40 футов ниже русла реки Колумбия и на 60–70 футов ниже статической поверхности реки Колумбия.

Дополнительная достопримечательность :  Слои ила, ила, песка и гравия на берегу реки Колумбия, через которые вода течет в боковые каналы инфильтрационной галереи, обеспечивает обильное, постоянное, надежное снабжение высококачественными исходная вода с постоянной круглогодичной неизменяющейся температурой, низкой мутностью (не выглядит мутной или мутной), а также низким уровнем нежелательных компонентов и загрязняющих веществ, таких как вирусы, бактерии, пестициды, нефть и фармацевтические препараты. Действие фильтрации на берегу реки также создает дополнительный барьер для уменьшения прекурсоров (органических веществ, таких как водоросли, торф, танин, листья, затопленные гниющие деревья, нефть с лодок и т. д.), которые могут образовывать побочные продукты дезинфекции во время обработки.

впускные экраны в галерее инфильтрации

. а другой представляет собой непрерывную клиновидную проволоку, обернутую вокруг каркаса из ребер из нержавеющей стали (в центре). Как правило, расстояние между сетками, намотанными проволокой, составляет 1/8 дюйма, а перфорация с машинными прорезями имеет ширину от 1/4 – 3/8 дюйма. (справа) Вы также можете видеть за копейкой каркас из ребер, к которому прикреплена проволока).0003

ПРИМЕЧАНИЕ. В слайд-шоу есть больше изображений различных экранов.

Краткая история коллекторной скважины Рэнни

Скважина названа в честь ее изобретателя, инженера-нефтяника Лео Рэнни. В начале 1920-х годов он построил свою первую нефтесборную скважину на нефтяном месторождении в Техасе. Его идея заключалась в том, что он мог бы собрать большее количество нефти, выкопав одну большую скважину (кессон), а затем горизонтально пробивая из кессона с помощью гидравлических домкратов коллекторные трубы с прорезями в нефтеносные пласты, богатые нефтью. Десятки экранированных коллекторных труб позволили бы нефти стекать из окружающей среды и под действием силы тяжести попадать в кессон. Его концепция заключалась в том, что он сможет собрать больше нефти из более крупного подземного нефтяного месторождения с помощью своего центрального кессона, чем бурение множества отдельных скважин. Когда цены на нефть достигли дна в начале 19В 30-х годах метод г-на Рэнни по технологии нефтесборных скважин был применен для получения доступа к другому жизненно важному и чрезвычайно ценному природному ресурсу, пресной, богатой, чистой подземной воде, чтобы удовлетворить спрос на источник чистой питьевой воды.
