Комбинированный водонагреватель на 500 литров

Углеродистая сталь

Модель	Объем, л	Мощность, кВт	Площадь нагревателя, м²	Цена, руб
РБ 500 KE 12 У 0,6 Мпа	500	12	12345678910	111 700
РБ 500 KE 24 У 0,6 Мпа	500	24	12345678910	119 900
РБ 500 KE 36 У 0,6 Мпа	500	36	12345678910	119 900
РБ 500 KE 48 У 0,6 Мпа	500	48	12345678910	128 100
РБ 500 KE 60 У 0,6 Мпа	500	60	12345678910	136 300
РБ 500 KE 72 У 0,6 Мпа	500	72	12345678910	136 300
РБ 500 KE 90 У 0,6 Мпа	500	90	12345678910	152 700
РБ 500 KE 100 У 0,6 Мпа	500	100	12345678910	144 500
РБ 500 KE 120 У 0,6 Мпа	500	120	12345678910	152 700
РБ 500 KE 150 У 0,6 Мпа	500	150	12345678910	169 100
РБ 500 KE 175 У 0,6 Мпа	500	175	12345678910	177 300
РБ 500 KE 200 У 0,6 Мпа	500	200	12345678910	185 500

Нержавеющая сталь

Модель	Объем, л	Мощность, кВт	Площадь нагревателя, м²	Цена, руб
РБ 500 KE 12 Н 0,6 Мпа	500	12	12345678910	152 400
РБ 500 KE 24 Н 0,6 Мпа	500	24	12345678910	160 600
РБ 500 KE 36 Н 0,6 Мпа	500	36	12345678910	160 600
РБ 500 KE 48 Н 0,6 Мпа	500	48	12345678910	168 800
РБ 500 KE 60 Н 0,6 Мпа	500	60	12345678910	177 000
РБ 500 KE 72 Н 0,6 Мпа	500	72	12345678910	177 000
РБ 500 KE 90 Н 0,6 Мпа	500	90	12345678910	193 400
РБ 500 KE 100 Н 0,6 Мпа	500	100	12345678910	185 200
РБ 500 KE 120 Н 0,6 Мпа	500	120	12345678910	193 400
РБ 500 KE 150 Н 0,6 Мпа	500	150	12345678910	209 800
РБ 500 KE 175 Н 0,6 Мпа	500	175	12345678910	218 000
РБ 500 KE 200 Н 0,6 Мпа	500	200	12345678910	226 200

Комбинированный водонагреватель на 1000 литров

Углеродистая сталь

Модель	Объем, л	Мощность, кВт	Площадь нагревателя, м²	Цена, руб
РБ 1000 KE 12 У 0,6 Мпа	1000	12	12345678910	150 200
РБ 1000 KE 24 У 0,6 Мпа	1000	24	12345678910	158 400
РБ 1000 KE 36 У 0,6 Мпа	1000	36	12345678910	158 400
РБ 1000 KE 48 У 0,6 Мпа	1000	48	12345678910	166 600
РБ 1000 KE 60 У 0,6 Мпа	1000	60	12345678910	174 800
РБ 1000 KE 72 У 0,6 Мпа	1000	72	12345678910	174 800
РБ 1000 KE 90 У 0,6 Мпа	1000	90	12345678910	191 200
РБ 1000 KE 100 У 0,6 Мпа	1000	100	12345678910	183 000
РБ 1000 KE 120 У 0,6 Мпа	1000	120	12345678910	191 200
РБ 1000 KE 150 У 0,6 Мпа	1000	150	12345678910	207 600
РБ 1000 KE 175 У 0,6 Мпа	1000	175	12345678910	215 800
РБ 1000 KE 200 У 0,6 Мпа	1000	200	12345678910	224 000

Нержавеющая сталь

Модель	Объем, л	Мощность, кВт	Площадь нагревателя, м²	Цена, руб
РБ 1000 KE 12 Н 0,6 Мпа	1000	12	12345678910	215 200
РБ 1000 KE 24 Н 0,6 Мпа	1000	24	12345678910	223 400
РБ 1000 KE 36 Н 0,6 Мпа	1000	36	12345678910	223 400
РБ 1000 KE 48 Н 0,6 Мпа	1000	48	12345678910	231 600
РБ 1000 KE 60 Н 0,6 Мпа	1000	60	12345678910	239 800
РБ 1000 KE 72 Н 0,6 Мпа	1000	72	12345678910	239 800
РБ 1000 KE 90 Н 0,6 Мпа	1000	90	12345678910	256 200
РБ 1000 KE 100 Н 0,6 Мпа	1000	100	12345678910	248 000
РБ 1000 KE 120 Н 0,6 Мпа	1000	120	12345678910	256 200
РБ 1000 KE 150 Н 0,6 Мпа	1000	150	12345678910	272 600
РБ 1000 KE 175 Н 0,6 Мпа	1000	175	12345678910	280 800
РБ 1000 KE 200 Н 0,6 Мпа	1000	200	12345678910	289 000

Водонагреватель комбинированный Gorenje TGRK150LNGB6 левый 150 л эмаль

Арт. 405001796

Дополнительные материалы

Инструкция по эксплуатации Gorenje Gorenje TGRK150LNGB6.pdf (PDF, 1.53 Мб)

Советы

Как установить бойлер?

Как выбрать водонагреватель?

Описание

Водонагреватель рассчитан на несколько водоразборных точек.

Тех. характеристики

Тип:

Водонагреватели накопительные

Мощность (кВт):

Способ установки:

Вертикальный

Тип нагрева:

Комбинированный

Максимальная температура нагрева воды (градус Цельсия):

Материал бака:

Эмалированная сталь

Цвет:

белый

Напряжение (В):

220

Марка:

Gorenje

Страна производства:

СЕРБИЯ

Вес брутто (кг/шт) :

Объём (л):

150

Тип управления:

Механическое

Ширина (мм):

454

Глубина (мм):

461

Высота (мм):

935

Вес (кг):

Подробное описание

Водонагреватель комбинированный Gorenje оснащен биметаллическим термометром, который обеспечивает отображение температуры воды в баке бойлера.
Агрегат может работать от теплообменника котла.
Для защиты внутреннего резервуара от коррозии предусмотрен магниевый анод.

Двойная защита от коррозии:
Сверхчистая эмаль и большой магниевый защитный анод гарантируют долгий срок службы даже при самых сложных условиях эксплуатации без каких-либо вредных примесей в воде.

Погружной ТЭН:
Погружной ТЭН находится в непосредственном контакте с водой. Он изготавливается из меди, что обеспечивает его высокую устойчивость к коррозии и долгий срок службы.

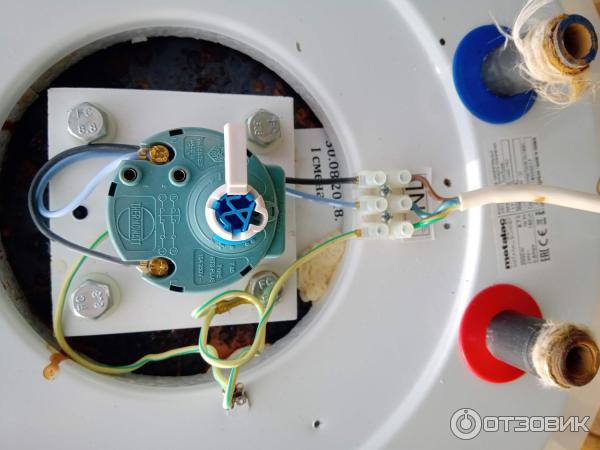

Управление с помощью терморегулятора:
Ручка терморегулятора позволяет регулировать температуру воды в водонагревателе и устанавливать экономичный режим и защиту от замерзания.

ECO CARE:
Безопасные для окружающей среды водонагреватели изготовлены из 100% перерабатываемых материалов.

Европейское качество:
Комплектующие европейских производителей обеспечивают качество и долгий срок службы теплового насоса.

Класс энергопотребления: D
Расход электроэнергии кВтч/24 ч: 21. 76 кВт
Объем: 142.6 л
Количество водоразборных точек: 2 и более
Монтаж: Вертикальный настенный монтаж
Присоединение к теплообменнику: G 3/4 (слева)
Рабочее давление: 6 бар
Материал бака: Бак из эмалированной стали
Защитный анод: Защитный магниевый анод
Регулировка температуры: Механическая регулировка температуры
Термометр: Биметаллический термометр
Защита от замерзания: Да
Индикатор работы ТЭНа: Да
Площадь теплообменника: 0.4 м.кв.
Максимальное давление теплоносителя: 6 бар
Максимальная температура теплоносителя на входе: 85 °C
Количество ТЭНов: 1
Мощность: 2,000 Вт
Номинальный ток: 8.7 А
Время нагрева от 15° до 45°С с теплообменником: 35 минут
Теплопотери при вертикальном настенном монтаже: 3.2 кВтч/24 ч
Габаритные размеры (ВхШхГ): 454x935x461 мм

Все описание

Свернуть

Дополнительные материалы

Инструкция по эксплуатации Gorenje Gorenje TGRK150LNGB6. pdf (PDF, 1.53 Мб)

Советы

Как установить бойлер?

Как выбрать водонагреватель?

Товар отсутствует в продаже

Все характеристики и изображения товаров предоставлены производителями. Производитель оставляет за собой право изменить характеристики/внешний вид товара без предварительного уведомления Продавца, в связи с чем, на дату приобретения товара они могут отличаться от представленных на настоящем интернет-сайте.

Правовая информация | Карта сайта

ООО «Бауцентр Рус», Адрес: 236029, г. Калининград, ул. А.Невского, 205.
ИНН 7702596813, КПП 390601001

Промышленный комбинированный водонагреватель в наличии Electrotherm 1500 EI (бойлер на 1500 литров / 1,5 куба)

Каталог
Промышленные комбинированные водонагреватели в наличии

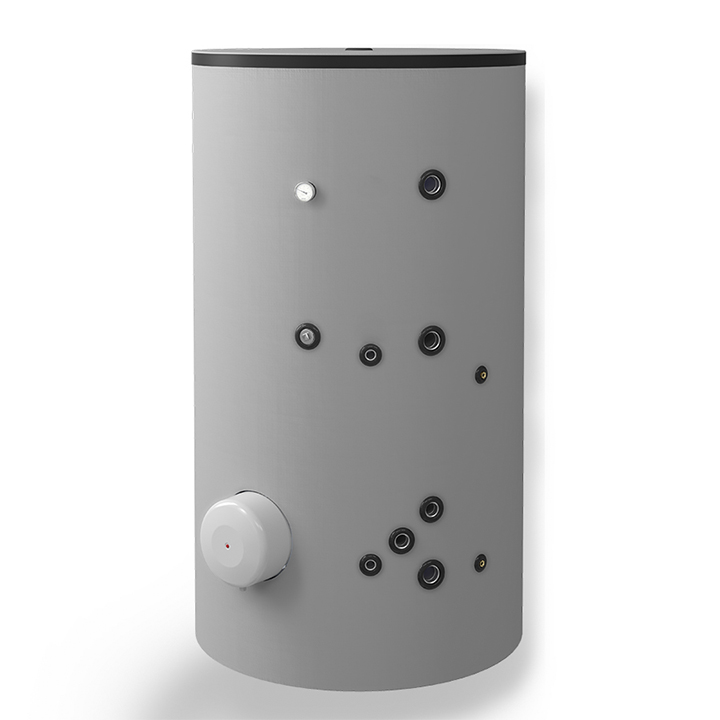

Промышленный комбинированный водонагреватель в наличии Electrotherm 1500 EI

Универсальное решение для всех типов объектов

Модель	1500 EI
Объем	1500 л
Высота (можно изменить)	2160 мм
Диаметр бака (можно изменить)	1100 мм
Диаметр без теплоизоляции (можно изменить)	1000 мм
Присоединение к водопроводу холодной воды	G 1 1/2″
Присоединение к водопроводу горячей воды	G 1 1/2″
Присоединение к линии рециркуляции	1 1/4″
Присоединение датчика	1/2″
Вход теплоносителя	1 1/4″
Выход теплоносителя	1 1/4″
Масса (пустой)	270 кг
Масса (с водой)	1770 кг
Электрическая мощность (можно увеличить)	15 – 90 кВт
Напряжение	380 В
Теплообменник (можно изменить)	от 1,8 м2
Рабочее давление (можно увеличить)	6 бар
Рабочая температура	95 °С
Гарантия	7 лет

Стоимость
Описание
Сравнение
моделей
Схемы
Документация
для скачивания

СтоимостьОписаниеСравнение моделейСхемыДокументация для скачивания

Простой способ выбрать водонагреватель

Если у вас есть вопросы по выбору и расчёту водонагревателя, отправьте запрос на подбор и наши консультанты подберут подходящий водонагреватель. Также вы можете отправить письмо с вашим вопросом на адрес track DOT etrm AT gmail DOT com

Как производится расчёт

Консультант собирает всю необходимую информацию о вашем объекте (тип объекта, потребление воды, пиковые расходы, количество потребителей и т.д.), предлагает вам несколько вариантов с обоснованием расчёта, по запросу высылает техническую и иную документацию, коммерческое предложение.

Вы получаете бесплатно

Наш опыт в сфере подбора и производства водонагревателей для различных предприятий и объектов
Экономию времени на изучение вопроса, по запросу мы предоставим вам обоснование расчета водонагревателя
Разработку индивидуального изделия под конкретный объект (при необходимости), расчет его стоимости

Отправить заявку на подбор

Электрические водонагреватели

Нагрев воды при помощи электрических тэнов

500 л	1500 л	4000 л
600 л	2000 л	5000 л
750 л	2500 л	6500 л
1000 л	3000 л	8500 л

Комбинированные водонагреватели

Нагрев воды при помощи теплообменника и тэнов

500 л	1500 л	4000 л
600 л	2000 л	5000 л
750 л	2500 л	6500 л
1000 л	3000 л	8500 л

Водонагреватели косвенного нагрева

Нагрев воды при помощи теплообменника

500 л	1500 л	4000 л
600 л	2000 л	5000 л
750 л	2500 л	6500 л
1000 л	3000 л	8500 л

Теплоаккумуляторы

Буферные емкости для систем отопления

500 л	2000 л	5000 л
750 л	2500 л
1000 л	3000 л
1500 л	4000 л

Холодоаккумуляторы

Для систем кондиционирования

750 л	2500 л
1000 л	3000 л
1500 л	4000 л
2000 л	5000 л

Дополнительная комплектация

Для водонагревателей и теплоаккумуляторов

Шкафы управления	Комплекты КИПиА
Тэны	Термостаты
Арматура

Проектировщикам

3D-модели и чертежи

Полезные статьи

Вопросы и ответы

Почему выбирают нас

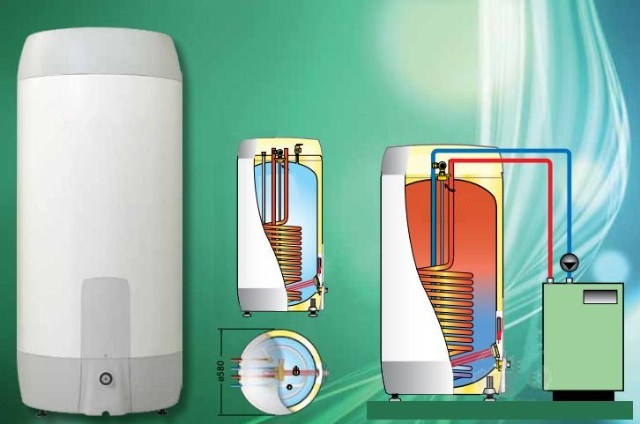

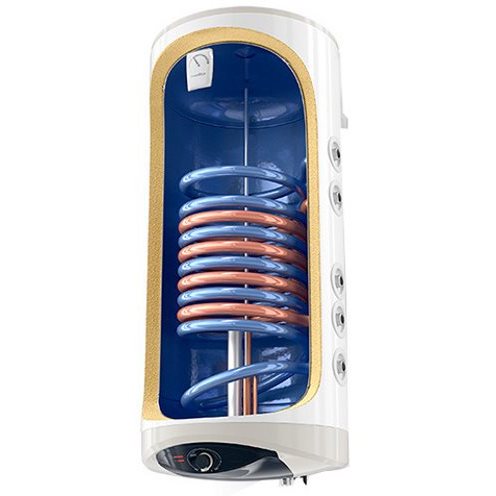

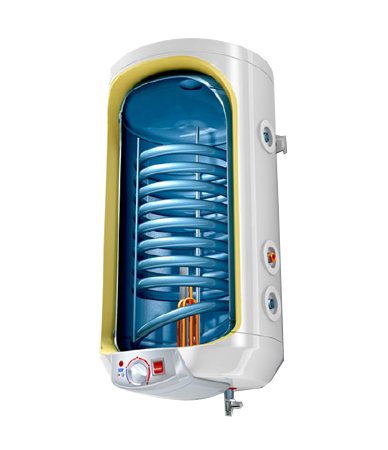

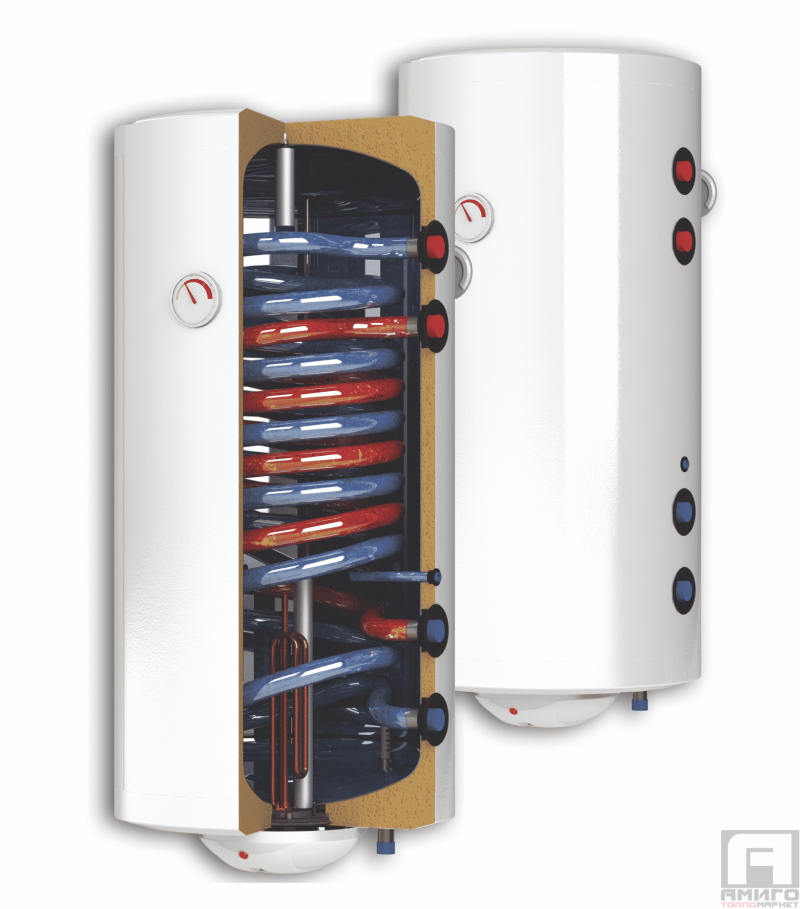

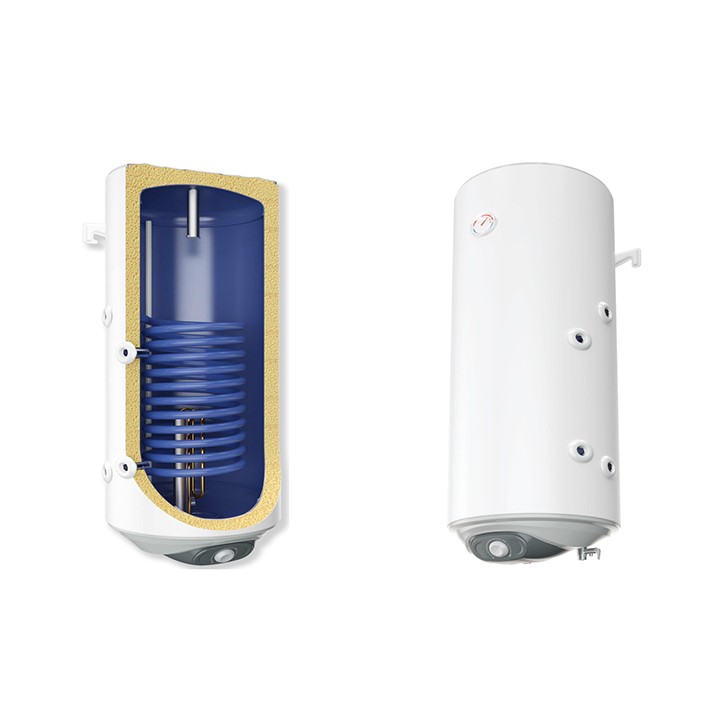

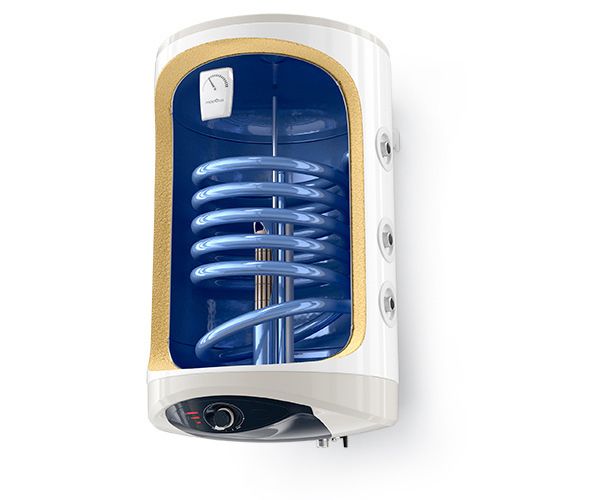

Как подобрать комбинированный водонагреватель?

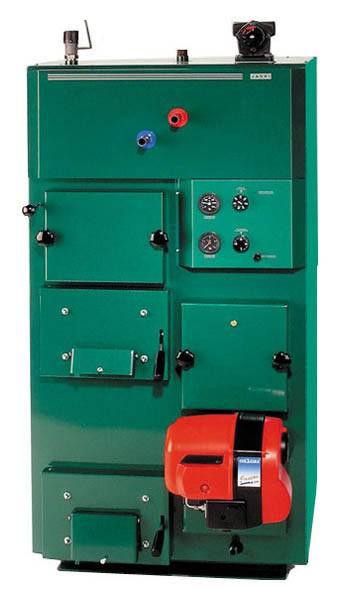

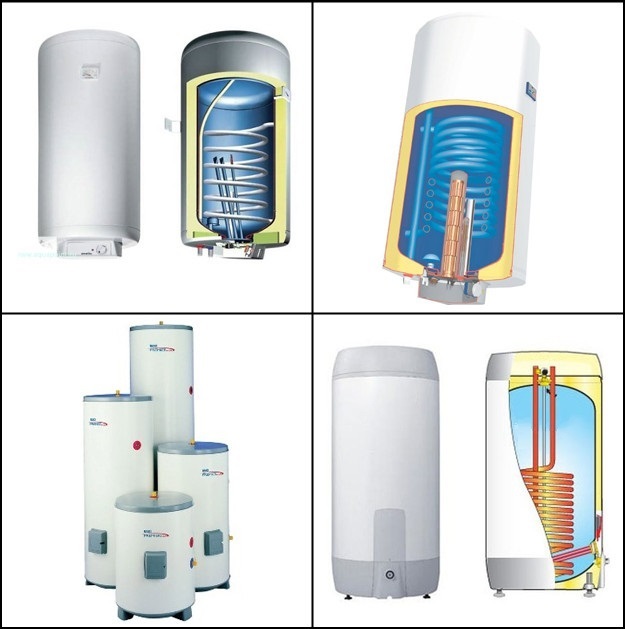

Итак, у Вас дома функционирует система отопления, построенная на базе одноконтурного котла (газового, твердотопливного – неважно!). Задача – каким-то образом получить горячую воду для приема ванной, душа, мытья посуды и других бытовых нужд. Покупать для этого обыкновенный бойлер? Затратно, ведь для нагрева воды будет использоваться исключительно электричество. Что же делать?

Экономически выгодный выход есть – следует купить комбинированный водонагреватель Atlantic. По сути, это тот же электрический бойлер, но в отопительный сезон (когда работает ваш котел) не потребляющий электричества. В отопительный сезон теплоноситель из котла отопления проходит в таком бойлере через стальной змеевик, отдавая тепло воде, накопленной в баке. Летом, или когда котел не работает, вода в баке бойлера нагревается ТЭНом.

Совет №1. Учитывайте количество пользователей бойлера

Когда котел не работает, водонагреватель должен обеспечивать нужным количеством воды всех жильцов. Как же рассчитать это количество?

Существует простая рекомендация, позволяющая рассчитать необходимый литраж комбинированного водонагревателя. Так, для одного-двух проживающих в доме человек достаточно будет бойлера на 80 литров, для 3-х человек – 100 литров. Для семьи из 3-5 человек рекомендуется подобрать комбинированный бойлер на 150 литров, а для 5-6 человек приобретайте 200-литровую модель.

Совет №2. Не хотите переплачивать, учитывайте мощность котла

Литраж комбинированного бойлера может быть различным – 80, 100, 120, 140, 150 или бойлер на 200 литров. Но будет ли купленный комбинированный нагреватель воды выдавать заданное количество литров в час в тандеме с котлом? Не факт!

Для того чтобы использовать объем бака бойлера на 100%, рекомендуем подбирать его литраж в зависимости от мощности котла:

Объем комбинированного водонагревателя, л	Мощность котла, кВт
80-100	от 16 кВт
120-150	от 23 кВт
200	от 33 кВт

Если Ваш котел «не дотягивает» до мощности, указанной выше, существует большая вероятность, что выбранный бойлер будет выдавать меньший литраж подогретой воды, чем заявлено в его паспорте.

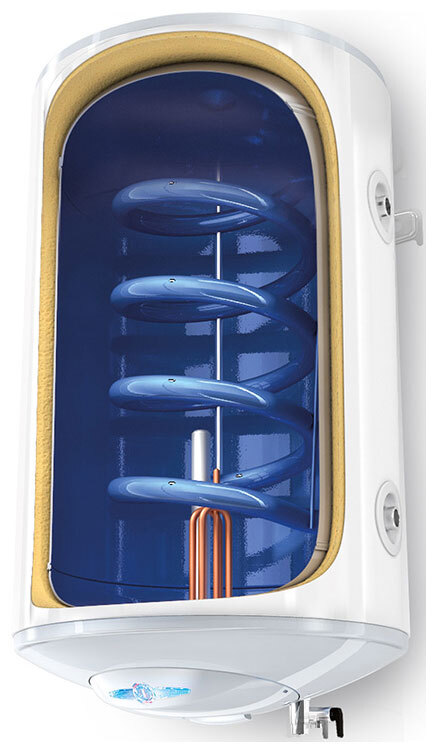

Совет №3. Выбирайте комбинированный бойлер с «сухим» ТЭНом

Традиционный и самый недорогой ТЭН в бойлере – медный. В жесткой воде при больших температурах на нем интенсивно откладывается накипь, поэтому такой нагревательный элемент в баке быстрее выходит из строя. Кроме того, накипь приводит к уменьшению его теплоотдачи и, как следствие, к повышенному расходу электроэнергии. Техобслуживание таких бойлеров проводить нужно раз в полгода-год.

«Сухой» ТЭН, изготавливаемый обычно из керамики (в бойлерах Atlantic используется собственная технология Steatite), заключен в колбу из стали. Прямого контакта ТЭНа с водой нет, поэтому накипь ТЭН не портит, и качество воды ему не вредит.

Подобрать комбинированный комбинированный бойлер с «сухим» ТЭНом следует еще и потому, что такой водонагреватель потребляет меньше электроэнергии (увеличенная площадь теплоотдачи, быстрый нагрев и длительное остывание), а его техобслуживание проводится реже – раз в 2 года.

Совет №4.

Нет смысла переплачивать за бак из нержавейки!

Нет смысла гнаться за дорогими бойлерами с водяным баком из нержавеющей стали. Их цена в 3-4 раза больше, но слабое место такого бака – сварной шов.

Гораздо правильнее будет выбрать и купить комбинированный водонагреватель с баком, покрытым изнутри эмалью или стеклокерамикой. Такой водонагреватель прослужит не меньше сверхдорогого аналога! Для защиты от ржавчины (вода с повышенным содержанием железа) в баке хорошего бойлера обязательно должен быть установлен магниевый анод!

Совет №5: 220 или 380 Вольт?

Раздумывая над тем, как подобрать комбинированный бойлер, не забудьте учесть возможности электросети у Вас на объекте или в доме. Имейте в виду: не все электрические водонагреватели могут работать с трехфазными сетями (380 В).

Совет №6. Обращайте внимание на наличие встроенного термостата

Чтобы избежать лишних трат, покупайте комбинированный водонагреватель с встроенным термостатом, например, модель Atlantic COMBI STEATITE ATL 200 MIXTE.

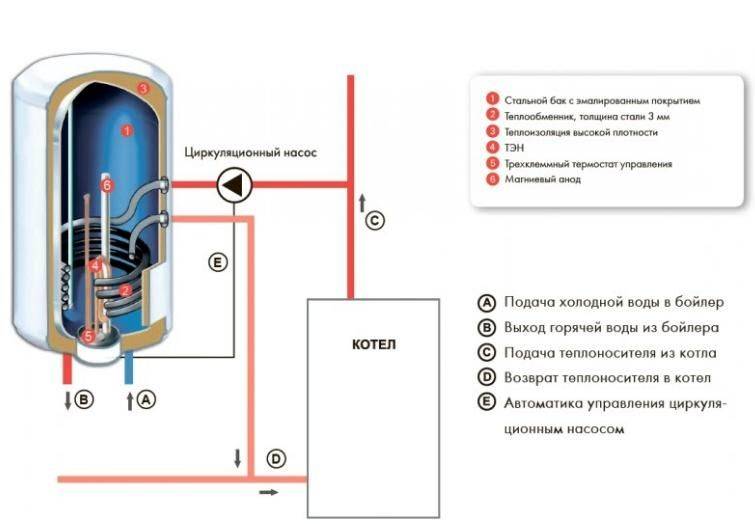

Его смысл в том, чтобы переключение трехходового клапана (подача теплоносителя в змеевик бойлера) производилось автоматически по мере остывания воды в баке. Бойлер с таким термостатом сможет «сработаться» даже с недорогими моделями котлов. В противном случае, вам придется потратиться на покупку дополнительного оборудования.

Совет №7. Сроки гарантии имеют значение!

Сравнивая два бойлера комбинированного нагрева, сравнивайте и их гарантийные сроки. Например, гарантия на водяной бак у бойлера Atlantic COMBI STEATITE – 7 лет. У водонагревателей же других производителей даже на экземпляры с «сухим» ТЭНом (например, DRAZICE OKC 100/1M2) гарантия зачастую не превышает 5 лет.

Учитывайте эти советы, и вопрос о том, как подобрать комбинированный бойлер перестанет вас донимать. Правильно выбранный водонагреватель будет не только полезной, но и выгодной покупкой – Ваши затраты на эксплуатацию будут минимальны, а бойлер прослужит долго!

Энергоэффективное отопительное оборудование премиум качества

Энергоэффективные решения для отопления в Беларуси

Салон отопительного оборудования: г. Минск, Каменногорская 47, офис 4

Пн – Пт с 9:00 до 18:00, Сб с 10:00 до 15:00. Воскресенье – выходной

На главную

О компании

Контакты

Где купить

Оплата и рассрочка

Акции

Статьи

Приглашаем в шоу-рум салона отопительного оборудования “АТМОС”, где можно купить пиролизный котел длительного горения ATMOS, купить пеллетный котел с автоматической подачей пеллет ATMOS, купить накопительный косвенный и комбинированный бойлер DRAZICE, купить вакуумный солнечный коллектор и тепловой насос REGULUS, купить теплоаккумулятор DRAZICE, купить электрический котел MORA-TOP, купить газовый котел MORA-TOP, насосные группы быстрого монтажа REGULUS, купить группы быстрого монтажа HANSA и многое другое, необходимое для качественного монтажа и установки твердотопливных и газовых котлов.

Доступные цены, рассрочки, акции, скидки – множество выгодных предложений от импортера чешского отопительного оборудования.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТОР

Акции

Пакетное предложение – чешское комбо!

производитель: MORA – TOP, DRAZICE

подробнее

Успейте купить электрический чешский бойлер DRAZICE со скидкой -20%!

Срок проведения акции с 27.07.2022г. по 31.08.2022г.

производитель: DRAZICE

подробнее

Электрический котел MORA-TOP Komfort – лучшему дому

до 31 августа 2022 года действует старая цена!

производитель: MORA – TOP
Тип: Электрический

подробнее

Новое на сайте

Установка и монтаж солнечных панелей и солнечных геликоллекторов REGULUS

Фотоэлектрические панели. Устанавливаем на частном объекте, анализируем работу и предлагаем к установке. После установки фотоэлектрических панелей, следующий этап – сборка и монтаж вакуумных солнечных коллекторов REGULUS KTU 15 (Чехия). Актуальность установки солнечных коллекторов определяет сам

подробнее

Новый продукт – расширительный модуль для коллекторов теплого пола немецкого бренда HANSA

В салоне отопительного оборудования Атмос обновился ассортимент инженерной сантехники HANSA . Среди новинок – расширительный модуль от 1 до 3-х дополнительных контуров для коллекторных групп HANSA . Модуль расширения из нержавеющей стали позволяет увеличить количество контуров, если стандартных

подробнее

Как сделать отопление, которое прослужит долго?

Система отопления — сердце дома. Насколько она будет эффективной и экономичной — зависит от качества выбранного оборудования и профессиональных навыков технических специалистов, ответственных за расчеты и монтаж. Как сделать отопление энергоэффективным? Какие критерии необходимо учитывать при

подробнее

Какой солнечный коллектор купить для нагрева воды?

Гелиоколлекторы чешской фирмы REGULUS представлены вакуумными солнечными коллекторами с U-образными трубками и плоскими лирообразными панелями . Гарантия – 7 лет. Срок службы – 30 лет. Солнечные коллекторы – экологичное и комфортное приготовление горячей воды для загородных домов. В наличии плоские

подробнее

Новинка в ассортименте чешского производителя инженерной сантехники REGULUS – магнитный фильтр

Представляем наиболее популярные продукты фирмы REGULUS 2021 года – магнитные фильтры для газовых котлов и шаровые краны с магнитным фильтром . Профессионалы ценят качество и надежность REGULUS. Ознакомиться с продукцией чешского бренда REGULUS и оформить заказ можно здесь.

подробнее

Готовое решение для экономии электроэнергии – используйте солнечную энергию с REGULUS!

Весенне-летний период — время для результативного использования солнечной энергии с гелиосистемах REGULUS! Благодаря использованию солнечной энергии для приготовления горячей воды, нагрева воды в бассейне и поддержки системы отопления существенно снижается потребление электроэнергии, сокращаются

подробнее

Чешский производитель солнечных коллекторов и инженерной сантехники – REGULUS

REGULUS – чешская динамично развивающаяся компания с собственной командой разработчиков, проектным и учебным центром. В Беларуси бренд представлен с 2009 года. REGULUS сотрудничает с европейскими университетами в рамках международных исследовательских проектов в области тепловых технологий. Многие

подробнее

Пиролизные и пеллетные котлы ATMOS дают старт новому поколению твердотопливных котлов

Котельная – это не просто помещение, это центр управления атмосферой в доме. ATMOS внедрил понятие экологичности , удовольствия от эксплуатации и саму концепцию премиальности котла , выпустив первый запатентованный пиролизный котел в 1991 году . Главный вектор развития завода с 1935 года –

подробнее

Как выбрать надежное отопительное оборудование и как правильно его смонтировать, чтобы в доме жить с комфортом?

В данной статье мы хотели бы поделиться своим опытом и знаниями, накопленными за многолетний период работы, относительно системы отопления в частном доме. Так как мы являемся не только поставщиками отопительного оборудования, но и монтируем системы отопления, поддерживаем гарантийное и сервисное

подробнее

Республика Беларусь, г. Минск, ул. Каменногорская 47, офис 4

+375 17 323-69-47
+375 29 374-13-45

atmos.by

Сайт работает на платформе Nestorclub.com

Высокоэффективный комбинированный котел серии Rheem® Prestige® обеспечивает отопление и горячее водоснабжение в одном – Водонагреватели и комбинированные котлы Rheem

Как это работает

Комбинированный котел обеспечивает горячее водоснабжение и отопление помещений в двух отдельных контурах.

Rheem Combi Boiler Особенности и преимущества

Экономия

Вентиляция

Пластинчатый теплообменник
Передает тепло, вырабатываемое в процессе обогрева помещения, в поток бытовой воды для непрерывного горячего водоснабжения
Отдельные контуры
Сохранение воды для отопления помещений и ГВС в двух отдельных контурах
Наружный датчик сброса
Отслеживает температуру наружного воздуха и корректирует уставку отопления, если это необходимо, чтобы поддерживать комфорт в доме при изменении погоды
Встроенный трехскоростной насос
Обеспечивает удобство и производительность
Автоматическое усиление
Включается для подачи дополнительного тепла, если уставка термостата не была достигнута за разумное время ¹
Встроенный автоматический питатель
Автоматически поддерживает давление в гидравлическом контуре в диапазоне 12–30 фунтов на кв. дюйм

Характеристики

Дополнительные характеристики

Номер модели Rheem		RCBH-199DVLN RCBH-199DVLP	RCBH-180DVLN RCBH-180DVLP
Расход газа для обогрева помещений ⁴ (Режим обогрева)	МАКС	120 000 БТЕ/ч	100 000 БТЕ/ч
Расход газа для обогрева помещений ⁴ (Режим обогрева)	МИН	18 000 БТЕ/ч	18 000 БТЕ/ч
Расход газа для ГВС (ГВС)	МАКС	199 000 БТЕ/ч	180 000 БТЕ/ч
Расход газа для ГВС (ГВС)	МИН	18 000 БТЕ/ч	18 000 БТЕ/ч
АФУЭ		95%	95%
Диапазон регулирования (обогрев помещения)		6,7:1	5,6:1
Диапазон регулирования (ГВС)		11:1	10:1
Непрерывный расход (ГВС)	МАКС	9,9 гал/мин	9,0 гал/мин
	45°F Подъем	7,7 гал/мин	7,0 гал/мин
	77°F Подъем	4,5 гал/мин	4,1 гал/мин
Количество ванных комнат ⁵		2–2,5	2
Темп. Диапазон	Отопление помещений	100°F–180°F
Темп. Диапазон	ГВС	90°F–140°F
Тип		Внутренняя прямая вентиляция
Система дымохода		Герметичный воздухозаборник прямого сгорания или комнатный воздухозаборник
Система зажигания		Прямое электронное зажигание/автоматическое определение пламени
Система горелки		Горелка с предварительно смешанным металлическим волокном
Система газовых клапанов		Клапан соотношения воздуха
Минимальная скорость потока активации		0,5 гал/мин
Минимальный непрерывный расход		0,4 гал/мин
Материал внутренней трубы		STS 304, медные трубки (первичный и вторичный)
Водоудерживающая способность		Менее 2 галлонов
Давление воды ⁶	МАКС	ГВС 150 PSI / Отопление 30 PSI
Давление воды ⁶	МИН	ГВС 15 PSI / Отопление 12 PSI
Давление газа	Нац. Газ	WC от 3,5″ до 10,5″ WC
Давление газа	Сжиженный газ	8,0-дюймовый унитаз до 14,0-дюймовый унитаз
Материалы	Корпус	Холоднокатаная углеродистая сталь
Материалы	Теплообменник	Нержавеющая сталь STS 304
Устройства безопасности		Датчик пламени, концевой выключатель отключения при перегреве, детектор утечки газа, Детектор утечки воды, термистор выхлопных газов, датчик давления, Термистор системы отопления
Гарантия		Жилой сектор — 10 лет на теплообменник, 5 лет на детали, 1 год на работы

Скрыть

Загрузить спецификацию в формате PDF

Совместимость с увлажнителями воздуха Hydronic

Комбинированный котел работает с увлажнителями воздуха Hydronic, предлагая возможность интеграции систем подачи воздуха и воды для максимального повышения энергоэффективности и минимизации энергопотребления. расходы.

УЗНАТЬ БОЛЬШЕ

Что такое комбинированный отопительный котел и зачем он вам нужен? | Блог Шиптона

Когда вы смотрите на то, сколько вы ежегодно тратите на энергию для работы вашей бытовой техники, вы можете заметить две важные тенденции.

Согласно недавнему национальному исследованию, до 62 процентов энергии, которую вы покупаете каждый год, расходуется на работу вашей системы отопления (печь, бойлер, тепловой насос, обогреватель и т. д.).

Дополнительные 19процент этой энергии выделяется на нагрев воды, которую вы используете для душа, мытья одежды и посуды и для других подобных целей.

В сумме это составляет целых 81% вашего годового потребления энергии! Остальные 19 процентов идут на работу других приборов, освещение и охлаждение.

Мы ничего не можем поделать с канадским климатом, который приносит больше холода, чем жары в среднем за календарный год. Но что, если бы вы могли контролировать свои расходы на обогрев дома и воду?

Для этого вы можете узнать больше об отличном новом приборе, называемом комбинированным отопительным котлом!

Что такое комбинированный отопительный котел?

«Комби», или комбинированный отопительный котел, — это устройство, которое хорошо справляется с двумя задачами: обогревает ваше жилище и обеспечивает вас горячей водой.

Приборы этого типа не только очень эффективны — до 95 % AFUE (годовой коэффициент использования топлива) для некоторых моделей, сертифицированных Energy Star, — при преобразовании энергии в полезное тепло или горячую воду, но и довольно компактны с точки зрения размера. Современные блоки могут освободить больше ценного пространства (до 80 процентов!) внутри вашего дома для других целей.

В прошлом комбинированные отопительные котлы, как правило, рекомендовались для установки только в небольших помещениях с одним санузлом, умеренной потребностью в горячей воде и без перекрытия использования горячей воды.

Сегодня комбинированный отопительный котел усовершенствовался до такой степени, что он может удовлетворять потребности в отоплении и горячей воде также и в больших помещениях.

Лучше всего то, что комбинированный отопительный котел часто можно подключить к дополнительному автономному водонагревателю для домов и офисов с высокими потребностями в подаче горячей воды.

Что обеспечивает высокую эффективность пароконвектомата?

В высокоэффективном комбинированном котле, который может достигать 95 процентов AFUE или выше, используется метод нагрева, называемый «конденсацией».

Вместо того, чтобы отводить избыточную тепловую энергию наружу в виде «отходов», конденсационный комбинированный котел рециркулирует эту тепловую энергию и использует ее для предварительного нагрева воды, поступающей в агрегат из сети. Это обеспечивает энергоэффективность на двух уровнях:

Это означает, что ваш котел в целом потребляет меньше энергии для выполнения своей работы.
Это означает, что ваш котел повторно использует энергию, которая в противном случае была бы потрачена впустую.

Как работает комбинированный отопительный котел

По сути, комбинированный отопительный котел представляет собой высокоэффективное устройство , использующее технологию конденсации для нагрева воды и распределения ее для отопления и горячего водоснабжения по мере необходимости.

В комбинированном отопительном котле используется технология безрезервуарного нагрева воды для подачи горячей воды по требованию. Это устраняет необходимость в многоместном резервуаре для хранения горячей воды. Это также ускоряет подачу горячей воды и улучшает давление воды на выходе , так как нагреваемая вода поступает прямо из водопровода.

Некоторые комбинированные котлы теперь имеют возможность хранить избыточную тепловую энергию во внутреннем теплообменнике и использовать ее позже.

Как пароконвектомат может сэкономить вам деньги, уже сейчас

Вот четыре основных способа, с помощью которых пароконвектомат может начать экономить ваши деньги прямо сейчас!

Модернизация до более мощного блока AFUE

Согласно Consumer Reports, модернизация старого котла с 65-процентным AFUE до новой высокоэффективной котельной системы, обеспечивающей 95 процентов AFUE может принести вам ежегодную экономию энергии около 364 долларов США.

Если вы решите подключить свой комбинированный котел к программируемому термостату (или просто использовать тот, который поставляется с вашим прибором), вы можете сэкономить дополнительные 10 процентов от суммы ваших годовых счетов за отопление и горячее водоснабжение .

Сократите потери тепла в вашем доме

Один из крутых способов сэкономить деньги с самого начала — убедиться, что остальная часть вашего дома максимально энергоэффективна при сохранении тепла еще до того, как вы купите новый котел! Энергоплотный дом может снизить тепловую нагрузку вашего дома, позволяя вам купить меньший блок, который потребляет меньше энергии для работы.

Герметизация, уплотнение и герметизация, а также дополнительная изоляция вокруг труб и между стенами, потолками и полами могут помочь сохранить тепло и снизить затраты на электроэнергию.

Включите потолочный вентилятор в «зимнем» режиме

Переключение потолочных вентиляторов в «зимний» режим, чтобы они направляли теплый воздух вниз в центр комнаты, также может помочь вам чувствовать себя теплее и реже включать бойлер, экономя энергию и деньги.

Запланируйте ежегодную проверку и техническое обслуживание вашего котла

Ухоженный комбинированный котел будет более энергоэффективным в эксплуатации. Так же прослужит дольше!

Вам не нужно планировать осмотр и техническое обслуживание чаще одного раза в год. Но если вы будете делать это ежегодно, вы сможете повысить эффективность использования энергии, снизить счета за отопление и горячую воду и убедиться, что ваш котел не представляет опасности для домашнего пожара!

Будет ли комбинированный котел работать в помещении любого размера?

Есть причина, по которой половина всех домашних установок отопления и горячего водоснабжения в Великобритании – это комбинированные котлы! Они более эффективны, дешевле в покупке, проще в установке и эксплуатации и дешевле в эксплуатации!

Комбинированные котлы становятся все более популярными в Канаде по тем же причинам.

Но многие домовладельцы и владельцы бизнеса не понимают, что существует новый комбинированный котел под названием Navien, который также может удовлетворить возросшие потребности в больших домах и на рабочих местах.

Компания Shipton’s с гордостью представляет Navien NCB-180, NCB-210 и NCB-240 для удовлетворения потребностей в отоплении и горячем водоснабжении помещений любого размера.

Свяжитесь с нами

Свяжитесь с нами онлайн или позвоните нам по телефону 905-549-4616

Различия между бойлером и водонагревателем

Бойлеры и водонагреватели важны для отопления и водоснабжения дома. В то время как они предоставляют различные услуги в доме — один для отопления помещений, другой для использования воды для бытовых нужд — есть некоторое частичное совпадение в виде комбинированных котельных/нагревательных устройств.

Что такое бойлеры и водонагреватели?

Бойлер подает непитьевую горячую воду по всему дому к радиаторам для отопления помещений. Водонагреватель обеспечивает горячую воду для уборки, личного пользования и бытовой техники.

Что такое котел

Котел является частью устройства обогрева жилых помещений, которое выполняет те же функции, что и другие устройства отопления дома, такие как системы отопления, вентиляции и кондиционирования воздуха, модулирующие печи, настенные обогреватели, плинтусные обогреватели или любые другие системы или устройства, которые обогревают помещения.

Нефть, природный газ, пропан или электричество — это источники энергии, которые нагревают воду почти до кипения (от 145 до 190°F) в большом герметичном резервуаре. Циркуляционный насос прокачивает горячую воду через сеть труб по всему дому. Некоторые типы котлов проталкивают пар по трубам.

Радиаторы — это конечные точки или промежуточные точки контура горячего водоснабжения. В любом случае вода возвращается обратно, чтобы снова нагреться в котле, где процесс начинается заново.

типов котлов

Водогрейный котел
Паровой котел
Комбинированный водонагреватель
Жидкотопливный котел

Использование для котлов

На бытовом уровне котлы используются только для одной цели: производства пара или горячей воды для лучистых обогревателей.

Что такое водонагреватель

Водонагреватель — это устройство, которое нагревает холодную воду до заданной температуры для бытовых нужд.

Холодная вода поступает в водонагреватель сверху и сливается в нижнюю часть герметичного бака с помощью погружной трубки. Вода нагревается змеевиками в электрических моделях или газовым пламенем в газовых моделях или, в некоторых случаях, вода-вода (обычно называемые теплообменниками).

Горячая вода выходит из водонагревателя сверху. Горячая вода доставляется в различные части дома по 1/2-дюймовым трубам, обычно PEX или меди.

Что такое домашняя вода?

Вода для бытовых нужд относится к воде, используемой в бытовых целях, таких как питье, мытье посуды, стирка одежды, полив растений или мытье автомобиля.

Типы водонагревателей

Использование водонагревателей

Водонагреватель нагревает воду для:

Купание в ваннах и душах
Личная чистка раковин в ванных комнатах
Мытье посуды в кухонных раковинах
Источник горячей воды посудомоечной машины
Источник горячей воды для стиральной машины
Расход, по желанию

В чем сходство котлов и водонагревателей

Хотя они делают разные вещи, бойлеры и водонагреватели имеют несколько общих черт:

Вода нагревается в герметичных баках
Вода подается по всему дому
Оба бака под давлением

Чем отличаются бойлеры и водонагреватели

Бойлеры и водонагреватели больше отличаются, чем похожи:

Бойлер

Непригодная для употребления вода
Водяное или паровое отопление помещений
Вода, нагретая до кипения
Может использовать нефть в качестве источника энергии
Циркуляционная (петля)

Водонагреватель

Вода, безопасная для употребления
Вода, не используемая для отопления помещений
Вода, нагретая намного ниже точки кипения (120°F)
Необращающиеся

Комбинированные услуги котлов и водонагревателей

Котлы нагревают воду для отопления помещений. Водонагреватели нагревают воду для бытовых нужд. Эти две отдельные системы делают одно и то же: нагревают воду.

Эта избыточность означает потерю энергии. Кроме того, наличие двух отдельных больших устройств занимает больше места в подвале, гараже или подсобном помещении. Можно ли их совместить?

Хотя это и не часто, иногда котел и водонагреватель объединяют либо с комбинированными бойлерными водонагревателями, либо с косвенными водонагревателями, используемыми с бойлерами.

Комбинированный водонагреватель бойлера

Высокоэффективные комбинированные (или комбинированные) котлы выполняют обе функции: обогревателя и водонагревателя.

Бытовая вода всегда является приоритетом для комбинированных нагревателей. Так, когда в доме открывается кран, вода течет через теплообменник. Когда для отопления помещений требуется горячая вода, вода отводится в отдельный непрерывный отопительный контур для радиаторов.

Как одиночные компактные блоки, комбинированные нагреватели экономят значительное количество места по сравнению с отдельной установкой бойлера и водонагревателя.

Косвенный водонагреватель

Косвенный водонагреватель не имеет прямого источника энергии, такого как пламя или электрическая катушка. Вместо этого вода нагревается косвенно, используя тепло котла.

Труба от бойлера, несущая горячую воду, входит в нижнюю часть бойлера косвенного нагрева. Труба скручивается петлями внутри бака водонагревателя, а затем выходит из водонагревателя для повторного размещения в бойлере.

И бойлер, и водонагреватель остаются отдельными устройствами. Вода из трубы котла никогда не соприкасается с водой в баке водонагревателя.

Можно ли использовать бойлеры и водонагреватели взаимозаменяемо?

Нет. Как отдельные устройства, бойлеры и водонагреватели не могут заменять друг друга, так как выполняют разные функции.

Вам нужен бойлер или водонагреватель?

Домам не нужны котлы, но им нужны водонагреватели.

В большинстве домов требуется отдельный источник отопления, даже в районах, где редко бывает холодная погода. Тем не менее, источником тепла не обязательно должен быть котел, поскольку доступны многие другие методы нагрева.

В большинстве домов требуется подача горячей воды к сантехническим приборам для купания, стирки и приготовления пищи. Наиболее практичным способом подачи горячей воды в жилых домах является водонагреватель или солнечный водонагреватель.

Эти новые тепловые насосы двойного назначения могут нагревать как воздух, так и…

«Нелегко осуществить переход с оборудования, работающего на метане, на электрические технологии, — сказал Рафаэль Рейес, директор энергетических программ Peninsula Clean Energy. Как и многие агрегаторы общественного выбора в Калифорнии, PCE поставила перед собой амбициозные цели по декарбонизации, стремясь к 100 процентному сочетанию возобновляемой электроэнергии к 2025 году и безуглеродному сообществу к 2035 году.

районах», — сказал он. Но модернизация дома для обеспечения полностью электрического отопления и приготовления пищи, а также подачи питания на зарядное устройство для электромобилей – часто может потребовать добавления нескольких цепей на 240 В для питания этих систем. Если эти новые нагрузки превышают пропускную способность сетевого подключения дома, это «создает не только затраты… для владельца, но и огромные затраты… для распределительной сети».

Архитектура Harvest Thermal требует только одной цепи на 240 В для нагревателя воды с тепловым насосом по выбору клиента, а также цепи на 120 В для работы Harvest Pod, сказал Рейес. Это означает «более низкие затраты на установку по сравнению с двумя системами и более низкие… затраты [на утилиту], потому что вам [нужно] меньшее количество обновлений услуг».

Помимо этих соображений первоначальных затрат, способность Harvest Thermal к переключению нагрузки «позволяет вам использовать энергию при более низких затратах», — сказал он. Калифорнийские коммунальные службы и агрегаторы общественного выбора, такие как PCE, должны внедрять переменные тарифы «время использования», которые взимают меньшую плату за электроэнергию, когда ее много в сети, и больше, когда ее не хватает, что в Калифорнии означает в конце дня и вечером. часов летом и ранней осенью, когда солнечная энергия исчезает, а кондиционеры все еще работают.

Эти скачки напряжения в сети обусловлены потребностью в кондиционерах, а не в отоплении, но они могут усугубляться стандартными тепловыми насосами, которые предназначены для постоянного использования электроэнергии для поддержания желаемой температуры в помещении. Это означает, что устройства будут продолжать потреблять энергию во время пиковых нагрузок, если у них нет какой-либо формы цифрового управления, чтобы изменить это поведение.

Даже водонагреватели, которые могут накапливать тепло, а затем отключаться, могут не подходить для задачи переключения нагрузки, сказал Рейес. Большинство водонагревателей с тепловым насосом и водяных систем отопления не предназначены для частого включения и выключения и могут не быть оснащены датчиками температуры или интеллектуальными программными средствами, которые могут отслеживать, как эти команды включения и выключения влияют на их основные функции. обеспечение достаточным количеством горячей воды.

Melia подчеркнула различие между технологией Harvest Thermal и продуктами, предлагаемыми другими компаниями. Варианты модернизации, такие как системы теплообменников, которые используют горячую воду для нагрева воздуха, «не знают, что происходит внутри резервуара, а то, что происходит внутри резервуара, действительно важно», — сказала она. Это потому, что он позволяет системе узнать, когда она отбирает слишком много тепла, оставляя воду в баке слишком холодной, чтобы удовлетворить потребности дома в горячей воде.

Harvest Pod, для сравнения, «непрерывно измеряет использование, контролирует поток, контролирует температуру». По ее словам, это позволяет системе точно настроить свою работу, чтобы предотвратить проблемы с холодной водой. Но это также позволяет системе использовать прогнозы погоды для предварительного планирования своих циклов отопления, изучать модели энергопотребления домохозяйства для корректировки операций и обнаруживать изменения в эффективности отопления, которые могут указывать на неисправное оборудование. включить, сказала она.

Harvest Thermal заявляет, что ее аппаратное и программное обеспечение может превратить водонагреватели с тепловым насосом в домашнюю систему хранения тепла с переключением нагрузки. (Harvest Thermal)

Рэй Тэм был одним из первых клиентов Peninsula Clean Energy, принявших участие в пилотном проекте Harvest Thermal. До сих пор у него не было проблем с отсутствием горячей воды, даже во время купания двух его сыновей, 2 и 4 лет, в те же вечерние часы тепловой насос не работает.

Установка не потребовала каких-либо обновлений электрической панели или коммунальных услуг его дома в Дейли-Сити, штат Калифорния, сказал Тэм в интервью. По его словам, он и его жена некоторое время думали об альтернативах приборам, работающим на ископаемом газе, и рассматривают индукционную плиту в качестве следующего шага.

Как сотрудник Pyatok, архитектурной фирмы из Окленда, штат Калифорния, специализирующейся на многоквартирных домах, он также профессионально заинтересован в изучении технологии и понимании данных, которые она генерирует, добавил он.

«Идея использования машинного обучения для улучшения с течением времени действительно захватывающая», — сказал он. «Традиционная система отопления… просто [включается] и выключается».

Весь этот интеллект требует дополнительных затрат по сравнению со стандартной системой отопления. Но Мелиа сказал, что стоимость Harvest Pod вместе с водопроводом для подачи воды от него к воздухообрабатывающему агрегату может быть компенсирована за счет снижения затрат, поскольку не нужно устанавливать второй тепловой насос для нагрева воздуха и воды. в доме.

По словам Рейеса, тот факт, что система Harvest Thermal требует замены как воздушного, так и водяного отопления одной системой, препятствует ее быстрому внедрению. «Обычно домовладельцы говорят: «Я хочу сделать водонагреватель сегодня, и я доберусь до топки, когда придет время», — сказал он. «По сути, это обновление для всего дома, и для этого потребуется дополнительная программная поддержка».

Также возникает вопрос, насколько хорошо гидравлические системы работают в более холодном климате, где зимние отопительные нагрузки составляют значительную часть спроса на электроэнергию. В настоящее время Мелиа сказал, что Harvest Thermal «очень… сосредоточена на районе залива, где мы разворачиваемся, чтобы убедиться, что у нас есть обученные подрядчики. У нас длинный список ожидания из сотен людей, которые хотят электрифицировать свои дома».

Harvest Thermal получила финансирование в виде комбинации федеральных и государственных грантов, а также раунда начального финансирования в размере 1,9 миллиона долларов в декабре, который возглавлял Astia Angels и включал VertueLab, Energy Labs и Band of Angels. Эти инвестиции позволят компании расширить свои производственные мощности и улучшить аппаратное и программное обеспечение.

Мелиа хотела бы, чтобы Harvest Thermal расширилась, чтобы обслуживать хотя бы небольшую часть из примерно 500 000 модернизаций отопления домов, которые проводятся в Калифорнии каждый год. По ее словам, на этом фронте предстоит пройти долгий путь, но государственные стимулы и императивы по перераспределению нагрузки коммунальных предприятий могут помочь подтолкнуть рынок.

«Было бы неплохо, если бы через пять лет, когда у вас сломается печь, у подрядчика был бы тепловой насос в кузове грузовика?»

Вход Выход Ссылка — EnergyPlus 9.4

Водонагреватели — это компоненты для хранения и нагрева воды. Они могут быть связаны с моделированием контура установки или использоваться автономно. Типичными областями применения водонагревателей являются нагрев горячей воды для бытовых нужд, низкотемпературное лучистое отопление помещений и накопление энергии для солнечных систем горячего водоснабжения или рекуперация отработанного тепла.

При подключении к контуру установки водонагреватель имеет входной и выходной узлы на «стороне источника», а также входной и выходной узлы на «используемой стороне». Сторона источника обычно забирает холодную воду из резервуара и возвращает более теплую воду, например, из солнечных систем горячего водоснабжения или систем рекуперации отработанного тепла. Сторона использования обычно забирает горячую воду из бака и возвращает более холодную воду из водопроводной сети холодного водоснабжения или из выхода системы отопления. Различие между сторонами источника и стороны использования является просто удобством для отчетности. На самом деле их можно использовать взаимозаменяемо. При желании либо сторона источника, либо сторона использования могут использоваться сами по себе, без подключения другой стороны к контуру установки.

Однако для водонагревателя с непрямым нагревом (например, с отдельным бойлером) сторона источника может использоваться для подачи дистанционно нагретой воды в бак. Сторона источника сконфигурирована для работы в качестве компонента на стороне потребления контура предприятия. Расчетный расход через сторону источника может быть установлен пользователем или автоматически. При автоматическом изменении размера объект Plant Sizing требуется в другом месте входного файла для цикла Plant Loop, обслуживающего исходную сторону. Вход водонагревателя включает дополнительный конструктивный параметр, который описывает, насколько быстро бак может восстановиться.

Конфигурация водонагревателя [fig:water-heater-configuration]

Если сторона использования состоит только из потребления горячей воды для бытовых нужд, вместо полного подключения контура установки можно указать простой расход по расписанию. Расход по расписанию можно использовать одновременно с подключениями к установке со стороны источника, но нельзя использовать с подключениями к установке со стороны использования.

Для автономной работы нет подключений узлов к контуру предприятия ни на стороне источника, ни на стороне пользователя. Скорость потока запланированного использования определяет весь обмен жидкости с водяным баком.

В настоящее время в EnergyPlus есть два объекта водонагревателя:

WaterHeater:Mixed
Водонагреватель: многослойный

Существуют также составные объекты, которые используют WaterHeater:Mixed и/или WaterHeater:Stratified как часть своей стратегии:

WaterHeater:HeatPump:PumpedCondenser (WaterHeater:Mixed или WaterHeater:Stratified)
WaterHeater:HeatPump:WrappedCondenser (только WaterHeater:Stratified)

Объект WaterHeater:Mixed имитирует хорошо смешанный одноузловой резервуар для воды. Объект WaterHeater:Stratified имитирует стратифицированный многоузловой резервуар для воды. Оба объекта водонагревателя подходят для моделирования многих типов водонагревателей и накопительных баков, включая газовые и электрические водонагреватели для жилых помещений, а также различные крупные водонагреватели для коммерческого использования. Оба объекта имеют схожие характеристики, такие как автономная работа, паразитные нагрузки во время и вне цикла, тепловые потери в зону. Тем не менее, каждый объект имеет свои преимущества, которые могут сделать один объект водонагревателя более подходящим, чем другой, в зависимости от применения.

Преимущества водонагревателя : смешанный :

может имитировать проточный/безрезервуарный водонагреватель
требуется меньше ресурсов, чем в многослойном резервуаре
более быстрое выполнение, чем в стратифицированном резервуаре
подходит для моделирования газовых водонагревателей без подключения к источнику.

Преимущества водонагревателя : Многослойный :

Стандартные рейтинги[ССЫЛКА]

В файле EIO представлены стандартные рейтинги эффективности рекуперации и коэффициента энергии для объектов водонагревателей. Метод оценки основан на процедурах испытаний GAMA и 10CFR430. При определенных входных параметрах метод рейтинга не будет успешным, и будет создано предупреждающее сообщение. Проблемы возникают, когда входы не позволяют резервуару восстановиться до заданной температуры в течение тестового периода. Это может произойти, если максимальная производительность нагревателя недостаточна или если разница температур в зоне нечувствительности настолько велика, что первая затяжка теста не приводит к включению нагревателя. В любом случае тест Recovery Efficiency не будет выполняться должным образом, поскольку восстановление до заданного значения не было достигнуто.

Стандартные параметры для резервуаров для воды только для хранения (максимальная емкость нагревателя = 0) не могут быть рассчитаны и ничего не сообщают в файле EIO.

Водонагреватель: смешанный[ССЫЛКА]

Объект WaterHeater:Mixed аналитически решает дифференциальное уравнение, управляющее энергетическим балансом резервуара для воды. В пределах временного шага условия решаются отдельно для того, когда нагревательный элемент или горелка «включены» (в рабочем цикле) и когда они «выключены» (вне цикла). Такой подход позволяет разделить потери окружающей среды и паразитные нагрузки на внутрицикловые и внецикловые эффекты и подробно учесть их.

Для потерь в окружающую среду температура окружающего воздуха может быть взята из графика, зоны или внешней среды. При использовании с зоной часть потерь на кожу может быть добавлена к тепловому балансу зоны в качестве внутреннего притока тепла.

Опции управления позволяют нагревателю работать в циклическом режиме или модулировать его в соответствии с нагрузкой. При циклическом включении или выключении нагревательного элемента или горелки. Нагреватель остается полностью включенным, пока бак нагревается до заданной температуры. При достижении заданного значения нагреватель выключается. Нагреватель остается выключенным до тех пор, пока температура резервуара не упадет ниже температуры «включения», т. е. заданной температуры минус разница температур в зоне нечувствительности. Нагреватель постоянно включается и выключается, чтобы поддерживать температуру резервуара в пределах мертвой зоны. Большинство водонагревателей с накопительным баком работают циклично.

При модуляции мощность нагревателя изменяется между максимальной и минимальной мощностью нагревателя. Нагреватель остается включенным до тех пор, пока требуемая общая потребность превышает минимальную мощность. Ниже минимальной мощности нагреватель начнет циклически включаться и выключаться в зависимости от разницы температур в зоне нечувствительности. Оборудование обычно проектируется и оценивается таким образом, чтобы избежать этого состояния. Большинство безрезервуарных/проточных водонагревателей модулируют.

Входы[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Имя объекта WaterHeater:Mixed.

Поле: Объем бака[ССЫЛКА]

Объем резервуара для хранения [м3]. Размер этого поля можно изменить автоматически, если он используется с объектом Water Heater:Sizing. Хотя это поле может быть снижено до нуля, даже так называемые «безрезервуарные» водонагреватели имеют некоторый объем воды, который поддерживается вокруг нагревательных элементов или в теплообменнике, обычно около 0,00379 м3 (1 галлон).

Поле: Имя расписания заданной температуры[ССЫЛКА]

Ссылка на объект расписания, определяющий уставку температуры горячей воды [°C]. Также известна как «температура отключения».

Поле: разница температур зоны нечувствительности[ССЫЛКА]

Разница температур [Δ°C] между заданным значением и температурой «включения», при которой включается нагреватель. Другими словами, температура «включения» – это заданное значение – зона нечувствительности.

Поле: Максимальный предел температуры[ССЫЛКА]

Температура [°C], при которой вода в резервуаре становится опасно горячей и выпускается через кипячение или автоматический предохранитель. Температура бака никогда не превысит максимальную. Любое дополнительное тепло, добавленное в бак, немедленно сбрасывается. Примечание. Максимальная температура всегда должна быть выше заданной температуры.

Поле: Тип управления отопителем[ССЫЛКА]

Тип управления может быть Цикл или Модуляция . Цикл подходит для большинства водонагревателей с накопительным баком. Modulate подходит для большинства проточных/безрезервуарных водонагревателей.

Поле: Максимальная мощность нагревателя[ССЫЛКА]

Максимальная тепловая мощность [Вт], которая может быть подведена к воде, вероятно, равна «номинальной» мощности. Размер этого поля можно изменить автоматически, если он используется с объектом Water Heater:Sizing.

Поле: Минимальная мощность нагревателя[ССЫЛКА]

Минимальная тепловая мощность [Вт], которая может быть подведена к воде. Это поле используется только в том случае, если Тип управления нагревателем установлен на Модуляция . Если общая норма потребности в отоплении меньше минимальной, то даже модулирующий водонагреватель начнет цикл.

Поле: Минимальный расход при розжиге нагревателя[ССЫЛКА]

ЕЩЕ НЕ РЕАЛИЗОВАН.

Поле: Задержка зажигания отопителя[ССЫЛКА]

ЕЩЕ НЕ РЕАЛИЗОВАН.

Поле: Тип топлива нагревателя[ССЫЛКА]

Вид топлива, используемого для отопления. Тип топлива может быть «Электричество», «Природный газ», «Пропан», «Масло № 1», «Масло № 2», «Уголь», «Дизельное топливо», «Бензин», «Пар», «Другое топливо 1», «Другое топливо 2» или «Центральное отопление».

Поле: Тепловой КПД нагревателя[ССЫЛКА]

Эффективность теплового преобразования энергии топлива в тепловую энергию для нагревательного элемента или горелки. Это не то же самое, что общий КПД водонагревателя.

Поле: Название кривой коэффициента частичной нагрузки[ССЫЛКА]

Ссылка на объект кривой, который связывает общий КПД водонагревателя с Долей времени работы (если Тип управления Цикл ) или Коэффициентом частичной нагрузки (если Тип управления Модуляция ). Это дополнительный множитель, применяемый к тепловой эффективности нагревателя для расчета использования энергии топлива. Кривая коэффициента частичной нагрузки не должна иметь значение менее 0,1 в диапазоне от 0 до 1. Если кривая коэффициента частичной нагрузки учитывает потери окружающей среды и/или паразитный расход топлива, эти эффекты также не следует вводить в соответствующие поля в этот объект, так как это приведет к двойному учету.

Поле: Паразитный расход топлива вне цикла[ССЫЛКА]

Паразиты вне цикла включают части водонагревателя, которые потребляют топливо, когда нагреватель выключен, например, контрольная лампочка или резервные электронные схемы управления. Уровень расхода топлива [Вт] — это строго общее количество топлива, которое потребляется всеми паразитами вне цикла.

Поле: внецикловый паразитный тип топлива[ССЫЛКА]

Тип топлива, используемого внецикловыми паразитами. Тип топлива может быть «Электричество», «Природный газ», «Пропан», «Масло № 1», «Масло № 2», «Уголь», «Дизельное топливо», «Бензин», «Пар», «Другое топливо 1», «Другое топливо 2» или «Центральное отопление». Тип топлива может быть таким же или отличным от типа топлива нагревателя.

Поле: Фракция паразитного тепла вне цикла в бак[ССЫЛКА]

Доля внецикловой паразитной энергии топлива, которая преобразуется в тепловую энергию, которая попадает в воду резервуара. Например, пилотная лампа будет отдавать большую часть своего тепла воде в резервуаре, если необходимо учитывать эффективность теплового преобразования, поэтому, возможно, разумным будет значение 0,80. Электронные схемы управления, с другой стороны, не нагревают бак и должны быть равны 0.

Поле: Паразитный расход топлива в цикле[ССЫЛКА]

Паразиты в рабочем цикле включают части водонагревателя, которые потребляют топливо, когда нагреватель включен, например, индукционный вентилятор или резервные электронные схемы управления. Уровень расхода топлива [Вт] — это строго общее количество топлива, которое потребляется всеми паразитами в цикле.

Поле: Паразитный тип топлива во время цикла[ССЫЛКА]

Тип топлива, используемого паразитами во время цикла. Тип топлива может быть «Электричество», «Природный газ», «Пропан», «Масло № 1», «Масло № 2», «Уголь», «Дизельное топливо», «Бензин», «Пар», «Другое топливо 1», «Другое топливо 2» или «Центральное отопление». Тип топлива может быть таким же или отличным от типа топлива нагревателя.

Поле: Фракция паразитного тепла в цикле для бака[ССЫЛКА]

Доля паразитной энергии топлива во время цикла, которая преобразуется в тепловую энергию, которая попадает в воду резервуара. Например, индукционный вентилятор может (возможно) отдавать небольшую часть своей энергии воде в резервуаре для значения 0,05. Электронные схемы управления, с другой стороны, не нагревают резервуар и должны быть равны 0.

Поле: Индикатор температуры окружающей среды[ССЫЛКА]

Индикатор температуры окружающего воздуха указывает, как будет отображаться температура окружающего воздуха. Поле может быть Расписание , Зона или На открытом воздухе . Если используется график , в поле График температуры окружающей среды указывается температура окружающей среды. Если используется зона , зона , температура воздуха в зоне, указанной в поле «Зона температуры окружающей среды», обеспечивает температуру окружающей среды. Если используется Outdoors , температура наружного воздуха по сухому термометру обеспечивает температуру окружающей среды.

Поле: Название графика температуры окружающей среды[ССЫЛКА]

Ссылка на объект графика, определяющий температуру окружающего воздуха вокруг резервуара для поверхностных потерь. Это поле используется только в том случае, если индикатор температуры окружающего воздуха имеет значение Schedule .

Поле: Название зоны температуры окружающей среды[ССЫЛКА]

Ссылка на зональный объект, определяющий температуру окружающего воздуха вокруг резервуара для поверхностных потерь. Это поле используется только в том случае, если индикатор температуры окружающей среды имеет значение Zone .

Поле: Температура наружного воздуха Имя узла [ССЫЛКА]

В этом необязательном альфа-поле указывается имя узла наружного воздуха, используемое для определения условий окружающей среды, окружающих бак водонагревателя. Это поле применимо только в том случае, если индикатор температуры окружающего воздуха указан как Outdoors , в противном случае это поле следует оставить пустым. Указанное имя узла также должно быть указано в объекте OutdoorAir:Node, где высота узла учитывается при расчете условий наружного воздуха на основе данных о погоде. В качестве альтернативы, имя узла может быть указано в объекте OutdoorAir:NodeList, где условия наружного воздуха берутся непосредственно из данных о погоде.

Поле: Коэффициент межцикловых потерь в зависимости от температуры окружающей среды[ССЫЛКА]

Коэффициент потерь [Вт/К] по отношению к температуре окружающего воздуха. Часто этот коэффициент идентичен «UA» для кожных потерь. Тем не менее, его также можно использовать для моделирования эффектов потерь дымохода в водонагревателе в дополнение к потерям на кожу.

Поле: Доля внецикловых потерь в зоне[ССЫЛКА]

Если Индикатор температуры окружающей среды имеет значение Зона , это поле добавляет указанную долю внецикловых потерь к тепловому балансу зоны в качестве внутреннего прироста.

Поле: Коэффициент циклических потерь в зависимости от температуры окружающей среды[ССЫЛКА]

Коэффициент потерь [Вт/К] по отношению к температуре окружающего воздуха. Часто этот коэффициент идентичен «UA» для кожных потерь. Если эффекты потерь дымохода моделируются в коэффициенте потерь вне цикла, то это поле будет иметь другое значение, учитывающее только потери кожи.

Поле

: Доля циклических потерь в зоне[ССЫЛКА]

Если индикатор температуры окружающей среды имеет значение , зона , это поле добавляет указанную долю потерь в цикле к тепловому балансу зоны в качестве внутреннего прироста.

Поле: пиковый расход[ССЫЛКА]

Пиковый расход [м3/с] потребления горячей воды для бытовых нужд при автономной работе, т. е. без соединений узла контура установки. Пиковое значение умножается на график использования доли скорости потока. При наличии узловых соединений это поле не используется.

Поле: Использовать название графика доли расхода[ССЫЛКА]

Ссылка на объект расписания, определяющий текущую долю пикового объемного расхода потребления ГВС для автономной работы.

Поле: Название графика температуры подачи холодной воды[ССЫЛКА]

Ссылка на объект расписания с указанием температуры холодной воды [°C] из подающей магистрали, восполняющей потери горячей воды в канализацию. Если пусто, температура воды рассчитывается объектом Site:WaterMainsTemperature. Это поле предназначено только для автономной работы. При наличии узловых соединений это поле не используется.

Поле: Использовать имя узла бокового впуска[ССЫЛКА]

Входной узел подключения к заводскому контуру для стороны использования водонагревателя. Обычно сторона использования забирает горячую воду из резервуара и возвращает более холодную воду.

Поле: Использовать имя узла бокового выхода[ССЫЛКА]

Выходной узел подключения к контуру установки для стороны использования водонагревателя. Обычно сторона использования забирает горячую воду из резервуара и возвращает более холодную воду.

Поле: Использовать дополнительное действие[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне использования и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды на стороне использования и воды в резервуаре. Если эффективность ниже, то температура воды на выходе со стороны использования не будет такой горячей, как вода в резервуаре, что имитирует теплообменник.

Поле: Имя узла входа на стороне источника[ССЫЛКА]

Входной узел подключения к контуру установки для стороны источника водонагревателя. Обычно сторона источника забирает холодную воду из резервуара и возвращает более теплую воду. Объемный расход со стороны источника получается из контура установки. Величину расхода через сторону источника можно контролировать, задав поле «Максимальный расход ответвления» в объекте «Отвод », который соединяет входной узел источника.

Поле: Имя выходного узла на стороне источника[ССЫЛКА]

Выходной узел подключения к контуру установки для стороны источника водонагревателя. Обычно сторона источника забирает холодную воду из резервуара и возвращает более теплую воду.

Поле: Эффективность на стороне источника[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне источника и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды со стороны источника и воды в резервуаре. Если эффективность ниже, то температура воды на выходе со стороны источника будет не такой горячей, как вода в резервуаре, что имитирует теплообменник.

Поле: Использовать боковой расчетный расход[ССЫЛКА]

Это поле является необязательным и используется для указания расчетного расхода через рабочую сторону водонагревателя. Объемный расчетный расход указывается в м3/с. Поле необходимо, когда сторона использования подключена к контуру установки. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия. Результаты определения размера сообщаются в файле EIO.

Поле: Расчетный расход на стороне источника[ССЫЛКА]

Это поле является необязательным и используется для указания расчетного расхода через сторону источника водонагревателя. Объемный расчетный расход указывается в м3/с. Поле необходимо, когда сторона источника подключена к контуру предприятия. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия. Результаты определения размера сообщаются в файле EIO.

Поле: Время восстановления косвенного нагрева воды[ССЫЛКА]

Это поле является необязательным и используется для ввода проектного параметра для автоматического определения расчетного расхода, когда водонагреватель подключен к стороне потребления контура установки. Время восстановления выражается в часах. Это время, в течение которого весь объем резервуара может быть нагрет с 14,4 ºC до 57,2 ºC (от 58 ºF до 135 ºF) с температурой на входе, определенной как температура на выходе в соответствующем объекте Plant Sizing. По умолчанию 1,5 часа. Расчет основан на среднелогарифмической разности температур (LMTD) и включает введенный выше коэффициент эффективности теплопередачи.

Поле: Режим управления потоком на стороне источника[ССЫЛКА]

Это поле является необязательным и используется для обеспечения контроля над логикой, используемой стороной источника водонагревателя для запроса расхода. Существует три варианта для разных режимов: IndirectHeatPrimarySetpoint, IndirectHeatAlternateSetpoint или StorageTank. Режим под названием IndirectHeatPrimarySetpoint — это историческое поведение до версии 8.1. В этом режиме водонагреватель будет запрашивать поток на стороне источника, когда основная уставка, в поле ввода, называемом Имя графика уставки температуры, и вызов зоны нечувствительности для нагрева резервуара. Этот режим характерен для водонагревателя косвенного нагрева от бойлера. Режим, называемый IndirectHeatAlternateSetpoint, аналогичен, но он основывает свои управляющие решения на альтернативной уставке, указанной в следующем поле. Этот режим полезен, когда непрямой источник тепла может не удовлетворять нагрузку, а внутренний нагреватель используется в качестве резерва. Режим, называемый StorageTank, предназначен для пассивного резервуара, и он всегда запрашивает поток, если только температура резервуара не равна или не превышает максимальный предел, указанный в поле ввода под названием Максимальный предел температуры.

Поле: Непрямое альтернативное название расписания температуры уставки[ССЫЛКА]

Это поле является необязательным и используется для предоставления расписания с альтернативными уставками для использования с режимом IndirectHeatAlternateSetpoint в предыдущем поле. Поле ввода должно содержать ссылку на объект расписания, определяющий заданное значение температуры горячей воды [°C] для использования в качестве температуры «отключения» для логики управления на стороне источника.

Поле: Подкатегория конечного использования[ССЫЛКА]

Это необязательное поле позволяет указать определяемую пользователем подкатегорию конечного использования, например, «Процесс». Для каждой уникальной подкатегории создается новый счетчик для отчетов (ссылка: Объекты Output:Meter). Здесь может быть использован любой текст для дальнейшей подкатегории конечного использования в таблице конечного использования ABUPS по подкатегориям и в сводной таблице LEED EAp2-4/5 Метод оценки эффективности. Если это поле не заполнено или пусто, водонагреватель будет отнесен к подкатегории конечного использования «Общее».

 Водонагреватель:Смешанный, ! Автономный электрический, наружный пример
      Открытый электрический бак, !- Название
      0,151, !- Объем бака {м3}
      График заданной температуры горячей воды, !- График заданной температуры
      2.0, !- Разность температур зоны нечувствительности {deltaC}
      82.2222, !- Максимальный предел температуры {C}
      Цикл, !- Тип управления нагревателем {Цикл | Модулировать}
      11712, !- Максимальная мощность нагревателя {Вт}
      , !- Минимальная мощность обогревателя {Вт}
      , !- Минимальная скорость розжига нагревателя {м3/с}
      , !- Задержка зажигания отопителя {с}
      ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
      0,95, !- Тепловой КПД нагревателя
      , !- Кривая коэффициента частичной нагрузки
      15, !- Паразитный расход топлива вне цикла {W}
      ЭЛЕКТРОЭНЕРГИЯ, !- Внецикловый паразитный тип топлива
      0, !- Паразитная доля тепла вне цикла в резервуар
      15, !- Паразитный расход топлива в цикле {W}
      ЭЛЕКТРОЭНЕРГИЯ, !- Циклический паразитный тип топлива
      0, !- Циклическая паразитная доля тепла в резервуар
      На открытом воздухе, !- Индикатор температуры окружающей среды {Расписание | Зона | На улице}
      , !- График температуры окружающей среды
      , !- Зона температуры окружающей среды
      2. 36, !- Коэффициент межцикловых потерь по отношению к температуре окружающей среды {Вт/К}
      , !- Доля внецикловых потерь в зону
      2.36, !- Коэффициент тепловых потерь в зависимости от температуры окружающей среды {Вт/К}
      , !- Доля циклических потерь в зоне
      0,000379, !- Пиковый объемный расход {м3/с}
      График потребности в горячей воде, !- Использовать график доли расхода
      График постоянной температуры сети; !- График температуры подачи холодной воды
  Водонагреватель: смешанный, ! Автономный электрический пример без бака
      Tankless, !- Имя
      0,003785, !- Объем бака {м3}
      График заданной температуры горячей воды, !- График заданной температуры
      , !- Разность температур зоны нечувствительности {deltaC}
      82.2222, !- Максимальный предел температуры {C}
      Модулировать, !- Тип управления нагревателем {Цикл | Модулировать}
      11712, !- Максимальная мощность нагревателя {Вт}
      0, !- Минимальная мощность обогревателя {Вт}
      , !- Минимальная скорость розжига нагревателя {м3/с}
      , !- Задержка зажигания отопителя {с}
      ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
      0,95, !- Тепловой КПД нагревателя
      , !- Кривая коэффициента частичной нагрузки
      10, !- Паразитный расход топлива вне цикла {W}
      ЭЛЕКТРОЭНЕРГИЯ, !- Внецикловый паразитный тип топлива
      0, !- Паразитная доля тепла вне цикла в резервуар
      30, !- Паразитный расход топлива в цикле {W}
      ЭЛЕКТРОЭНЕРГИЯ, !- Циклический паразитный тип топлива
      0, !- Циклическая паразитная доля тепла в резервуар
      Расписание, !- Индикатор температуры окружающей среды {Расписание | Зона | На улице}
      График температуры окружающей среды горячей воды, !- График температуры окружающей среды
      , !- Зона температуры окружающей среды
      , !- Коэффициент межцикловых потерь в зависимости от температуры окружающей среды {Вт/К}
      , !- Доля внецикловых потерь в зону
      , !- Коэффициент тепловых потерь в зависимости от температуры окружающей среды {Вт/К}
      , !- Доля циклических потерь в зоне
      0,000379, !- Пиковый объемный расход {м3/с}
      График потребности в горячей воде, !- Использовать график доли расхода
      ; !- График температуры подачи холодной воды
    Водонагреватель: смешанный, ! Подключенный заводской контур, пример с газом
      Водонагреватель, !- Название
      0,454, !- Объем бака {м3}
      График заданной температуры горячей воды, !- График заданной температуры
      5. 0, !- Разность температур зоны нечувствительности {deltaC}
      82.2222, !- Максимальный предел температуры {C}
      Цикл, !- Тип управления нагревателем {Цикл | Модулировать}
      2000, !- Максимальная мощность обогревателя {Вт}
      , !- Минимальная мощность обогревателя {Вт}
      , !- Минимальная скорость розжига нагревателя {м3/с}
      , !- Задержка зажигания отопителя {с}
      ПРИРОДНЫЙ ГАЗ, !- Тип топлива нагревателя
      0,80, !- Тепловой КПД нагревателя
      , !- Кривая коэффициента частичной нагрузки
      , !- Паразитный расход топлива вне цикла {W}
      , !- Паразитный внецикловый тип топлива
      , !- Внецикловая паразитная тепловая фракция в резервуар
      , !- Циклический паразитный расход топлива {Вт}
      , !- Циклический паразитный тип топлива
      , !- Циклическая паразитная доля тепла в резервуар
      Расписание, !- Индикатор температуры окружающей среды {Расписание | Зона | На улице}
      График температуры окружающей среды горячей воды, !- График температуры окружающей среды
      , !- Зона температуры окружающей среды
      5. 0, !- Коэффициент межцикловых потерь по отношению к температуре окружающей среды {Вт/К}
      , !- Доля внецикловых потерь в зону
      5.0, !- Коэффициент тепловых потерь в зависимости от температуры окружающей среды {Вт/К}
      , !- Доля циклических потерь в зоне
      , !- Пиковый объемный расход {м3/с}
      , !- Использовать график доли расхода
      , !- График температуры подачи холодной воды
      Водонагреватель Используйте входной узел, !- Используйте боковой входной узел
      Водонагреватель Использовать выходной узел, !- Использовать боковой выходной узел
      1.0, !- Используйте побочную эффективность
      Узел входа источника водонагревателя, !- Узел входа стороны источника
      Узел выхода источника водонагревателя, !- Узел выхода стороны источника
      1,0; !- Эффективность на стороне источника
  Водонагреватель:Смешанный,
      Косвенный водонагреватель, !- Имя
      1.00, !- Объем бака {м3}
      График заданной температуры горячей воды, !- График заданной температуры
      5. 0, !- Разность температур зоны нечувствительности {deltaC}
      82.2222, !- Максимальный предел температуры {C}
      Цикл, !- Тип управления нагревателем
      0.0, !- Максимальная мощность нагревателя {Вт}
      , !- Минимальная мощность обогревателя {Вт}
      , !- Минимальная скорость розжига нагревателя {м3/с}
      , !- Задержка зажигания отопителя {с}
      ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
      0,8, !- Тепловой КПД нагревателя
      , !- Кривая коэффициента частичной нагрузки
      , !- Паразитный расход топлива вне цикла {W}
      , !- Паразитный внецикловый тип топлива
      , !- Внецикловая паразитная тепловая фракция в резервуар
      , !- Циклический паразитный расход топлива {Вт}
      , !- Циклический паразитный тип топлива
      , !- Циклическая паразитная доля тепла в резервуар
      Зона, !- Индикатор температуры окружающей среды
      , !- График температуры окружающей среды
      SPACE5-1, !- Зона температуры окружающей среды
      , !- Температура окружающей среды за пределами воздушного узла
      5. 0, !- Коэффициент межцикловых потерь по отношению к температуре окружающей среды {Вт/К}
      , !- Доля внецикловых потерь в зону
      5.0, !- Коэффициент тепловых потерь в зависимости от температуры окружающей среды {Вт/К}
      , !- Доля циклических потерь в зоне
      , !- Пиковый объемный расход {м3/с}
      , !- Использовать график доли расхода
      , !- График температуры подачи холодной воды
      SHWSys1 Pump-SHWSys1 Water HeaterNode, !- Use Side Inlet Node
      SHWSys1 Выходной узел оборудования снабжения, !- Используйте боковой выходной узел
      1.0, !- Используйте побочную эффективность
      Косвенный водонагреватель SrcSideInletNode, !- Узел впуска со стороны источника
      Косвенный водонагреватель SrcSideOutletNode, !- Узел выхода на стороне источника
      0,9, !- Эффективность на стороне источника
      autosize, !- Использовать боковой расчетный расход
      autosize, !- Расчетный расход на стороне источника
      1,0; !- Время восстановления косвенного нагрева воды

Выходы[ССЫЛКА]

Следующие выходные переменные сообщаются для объекта WaterHeater:Mixed:

HVAC,Average,Water Heater Tank Temperature [C]
HVAC, Средняя, Конечная температура бака водонагревателя [C]
HVAC, средний, теплопотери водонагревателя [Вт]
HVAC, Sum, Энергия тепловых потерь водонагревателя [Дж]
HVAC, средний, массовый расход на стороне использования водонагревателя [кг/с]
HVAC, средний, температура на входе на стороне использования водонагревателя [C]
HVAC, средняя, температура на выходе из водонагревателя [C]
HVAC, средний, водонагреватель, сторона использования Теплопередача [Вт]
HVAC,Sum,Водонагреватель Использование боковой энергии теплопередачи [Дж]
HVAC, средний, массовый расход на стороне источника водонагревателя [кг/с]
HVAC, средняя, температура на входе со стороны источника водонагревателя [C]
HVAC, Средняя, Температура на выходе со стороны источника нагревателя воды [C]
ОВКВ, средний, водонагреватель Скорость теплопередачи на стороне источника [Вт]
HVAC,Sum,Водяной нагреватель Энергия теплопередачи на стороне источника [Дж]
ОВКВ, средний, водонагреватель Паразитный бак, не включенный в цикл Скорость теплопередачи [Вт]
HVAC,Sum,Water Heater Off Cycle Parasitic Tank Энергия теплопередачи [Дж]
HVAC, средний, водонагреватель в рабочем цикле Паразитный бак Скорость теплопередачи [Вт]
HVAC,Sum,Water Heater On Cycle Паразитный резервуар Энергия теплопередачи [Дж]
HVAC, средний, водонагреватель Суммарная мощность теплопередачи [Вт]
HVAC,Sum,Общая потребляемая энергия водонагревателя [Дж]
HVAC, Средняя, Мощность нагрева водонагревателя [Вт]
HVAC, Sum, Энергия нагрева водонагревателя [Дж]
HVAC, средний, водонагреватель Неудовлетворенная потребность Теплопередача [Вт]
HVAC,Sum,Водонагреватель Неудовлетворенная потребность в энергии теплопередачи [Дж]
ОВиК, средний, теплоотдача отвода водонагревателя [Вт]
HVAC,Sum,Водяной нагреватель Вентиляционная энергия теплопередачи [Дж]
HVAC, средний, водонагреватель Эффективная теплопередача [Вт]
HVAC,Sum,Водяной нагреватель Чистая энергия теплопередачи [Дж]
HVAC,Sum,Цикл водонагревателя на счету []
HVAC, среднее значение, доля времени работы водонагревателя []
HVAC, средний, коэффициент частичной нагрузки водонагревателя []
HVAC, средний, расход электроэнергии на водонагреватель [Вт]
HVAC, Средний, Водонагреватель <Тип топлива> Мощность [Вт]
HVAC,Sum,Водонагреватель <Тип топлива> Энергия [Дж]
HVAC, средний, паразитный водонагреватель вне цикла <Тип топлива> Норма [Вт]
HVAC,Sum,Water Heater Off Cycle Parasitic Энергия [Дж]
HVAC, средний, водонагреватель в цикле Паразитный <Тип топлива> Скорость [Вт]
HVAC,Sum,Water Heater On Cycle Parasitic Энергия [Дж]
HVAC, средний, объемный расход воды нагревателя воды [м3/с]
HVAC,Sum,Водонагреватель Объем воды [м3]

Температура бака водонагревателя [C][LINK]

Средняя температура воды в баке.

Конечная температура бака водонагревателя [C][LINK]

Конечная температура водяного бака в конце системного временного шага. Если эта выходная переменная сообщается с интервалом «Подробно», ее можно использовать для проверки точного энергетического баланса водонагревателя. Также см. выходную переменную: Чистая энергия теплопередачи водонагревателя.

Коэффициент тепловых потерь водонагревателя [W][LINK]

Средняя скорость тепловых потерь из-за коэффициентов потерь в выключенном и рабочем циклах по отношению к температуре окружающей среды.

Энергия тепловых потерь водонагревателя [J][LINK]

Энергия тепловых потерь из-за коэффициентов потерь в выключенном и рабочем циклах по отношению к температуре окружающей среды.

Массовый расход на стороне использования водонагревателя [кг/с][ССЫЛКА]

Массовый расход стороны использования. Если он автономный, это расход по расписанию.

Температура на входе на стороне использования водонагревателя [C][LINK]

Температура на входе на стороне использования.

Температура на выходе из водонагревателя [C][LINK]

Температура на выходе со стороны использования.

Скорость теплопередачи на стороне использования водонагревателя [W][LINK]

Средняя скорость теплопередачи между водой на стороне использования и водой в баке.

Водонагреватель Используйте боковую энергию теплопередачи [J][LINK]

Энергия теплопередачи между водой на стороне использования и водой в баке.

Массовый расход на стороне источника водонагревателя [кг/с][ССЫЛКА]

Массовый расход на стороне источника. В автономном режиме это 0,

Температура на входе со стороны источника водонагревателя [C][LINK]

Температура на входе на стороне источника.

Температура на выходе водонагревателя со стороны источника [C][LINK]

Температура на выходе со стороны источника.

Скорость теплопередачи на стороне источника водонагревателя [W][LINK]

Средняя скорость теплопередачи между водой на стороне источника и водой в резервуаре.

Энергия теплопередачи на стороне источника водонагревателя [J][LINK]

Энергия теплопередачи между водой на стороне источника и водой в резервуаре.

Скорость теплопередачи паразитного резервуара в выключенном состоянии водонагревателя [W][LINK]

Средняя скорость притока тепла к воде в баке из-за паразитных паразитов вне цикла.

Водонагреватель Вне цикла Паразитный резервуар Энергия теплопередачи [J][LINK]

Энергия тепловыделения воды в баке из-за паразитных помех вне цикла.

Водонагреватель в цикле Паразитный бак Скорость теплопередачи [W][LINK]

Средняя скорость притока тепла к воде в баке из-за паразитных включений в цикле.

Водонагреватель в цикле Энергия теплопередачи паразитного бака [J][LINK]

Приток энергии к воде в баке из-за циклических паразитных помех.

Суммарная мощность теплопередачи водонагревателя [W][LINK]

Средняя скорость нагрева, необходимая для поддержания заданной температуры.

Общая потребляемая мощность водонагревателя [J][LINK]

Энергия нагрева, необходимая для поддержания заданной температуры.

Скорость нагрева водонагревателя [W][LINK]

Средняя скорость нагрева от нагревательного элемента или горелки.

Водонагреватель Тепловая энергия [J][LINK]

Тепловая энергия, подаваемая нагревательным элементом или горелкой.

Водонагреватель Неудовлетворенная потребность в теплопередаче [W][LINK]

Средняя скорость нагрева, не обеспечиваемая нагревательным элементом или горелкой. Разница между общей скоростью потребления и скоростью нагрева.

Водонагреватель Неудовлетворенная потребность в энергии теплопередачи [J][LINK]

Тепловая энергия, не использованная нагревательным элементом или горелкой. Разница между общей потребляемой энергией и тепловой энергией.

Скорость теплопередачи при вентиляции водонагревателя [W][LINK]

Средняя скорость вентиляции, необходимая для поддержания резервуара ниже максимального предела температуры.

Водяной нагреватель с отводом энергии теплопередачи [J][LINK]

Энергия вентиляции, необходимая для поддержания резервуара ниже максимального предела температуры.

Эффективная теплопередача водонагревателя [Вт] [ССЫЛКА]

Средняя чистая скорость теплопередачи с учетом всех потерь и приростов.

Чистая энергия теплопередачи водонагревателя [J][LINK]

Чистая энергия теплопередачи с учетом всех потерь и выгод.

Цикл водонагревателя на счету [][ССЫЛКА]

Количество включений нагревателя за период времени.

Доля времени работы водонагревателя [][ССЫЛКА]

Доля периода времени, в течение которого нагреватель работал.

Коэффициент частичной нагрузки водонагревателя [][ССЫЛКА]

Доля максимальной мощности нагревателя.

Водонагреватель

<Тип топлива> Тариф [W][LINK]

Тариф на электроэнергию для водонагревателя [W][LINK]

Средний расход топлива на нагревательный элемент или горелку.

Водонагреватель

<Тип топлива> Энергия [J][LINK]

Энергия расхода топлива на нагревательный элемент или горелку.

Паразитный цикл отключения водонагревателя

<Тип топлива> Скорость [W][LINK]

Паразитный тариф на электроэнергию в выключенном состоянии водонагревателя [W][LINK]

Средний расход топлива для внецикловых паразитов.

Паразитный цикл отключения водонагревателя

<Тип топлива> Энергия [J][LINK]

Энергия расхода топлива на внецикловые паразиты.

Паразитный цикл водонагревателя

<Тип топлива> Скорость [W][LINK]

Водонагреватель в цикле Паразитный тариф на электроэнергию [W][LINK]

Средний показатель расхода топлива для цикличных паразитов.

Водонагреватель в цикле Паразитная энергия

<Тип топлива> [J][LINK]

Энергия расхода топлива на циклические паразиты.

Объемный расход воды водонагревателя [м3/с][ССЫЛКА]

Норма расхода воды на сторону использования, если в автономном режиме.

Объем воды в водонагревателе [м3][ССЫЛКА]

Потребление воды на сторону использования при автономной работе.

Объем водопроводной воды водонагревателя [м3][ССЫЛКА]

Объем потребления воды, забираемой из водопровода.

Водонагреватель: Многослойный[ССЫЛКА]

Объект WaterHeater:Stratified делит резервуар для воды на несколько узлов одинакового объема. Узлы связаны эффектами вертикальной проводимости, межузловым течением жидкости и перемешиванием температурной инверсии. Объект одновременно решает дифференциальные уравнения, определяющие балансы энергии в узлах, численным методом. Системный временной шаг разделен на множество небольших подшагов, которые позволяют симуляции фиксировать события, происходящие в очень коротком временном масштабе. Такой подход позволяет разделить потери окружающей среды и паразитные нагрузки на внутрицикловые и внецикловые эффекты и подробно учесть их.

Объект WaterHeater:Stratified позволяет моделировать два нагревательных элемента. Два элемента могут циклически включаться и выключаться, чтобы поддерживать температуру узла в пределах зоны нечувствительности. Поле Heater Priority Control определяет совместную работу нагревателей. Есть два варианта: MasterSlave или Simultaneous. В варианте MasterSlave Нагреватель 1 является ведущим, а Нагреватель 2 — ведомым. То есть оба нагревателя не могут включаться одновременно. Если термостаты запрашивают тепло как на нагревателе 1, так и на нагревателе 2, включится только нагреватель 1. Когда Нагреватель 1 достигает заданного значения, он выключается, и при необходимости может включаться Нагреватель 2. При одновременном включении нагреватель 1 и нагреватель 2 могут включаться и выключаться независимо друг от друга. Автоопределение доступно только для нагревателя 1.

Входы[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Имя объекта WaterHeater:Stratified.

Поле: Подкатегория конечного использования[ССЫЛКА]

Позволяет указать определяемую пользователем подкатегорию конечного использования, например, «Прачечная», «Мойка посуды» и т. д. Для каждой уникальной подкатегории создается новый счетчик для создания отчетов (см.: Вывод: Объекты счетчика). Подкатегории также указаны в таблице ABUPS в категории конечного использования «Водные системы», а также указаны в сводной таблице LEED EAp2-4/5 «Соответствие методу оценки эффективности». Если это поле опущено или пусто, водопользование будет отнесено к подкатегории конечного использования «Общее».

Поле: Объем бака[ССЫЛКА]

Фактический объем [м3] жидкости в резервуаре. Размер этого поля можно изменить автоматически, если он используется с объектом Water Heater:Sizing. Фактический объем обычно не равен номинальному объему, указанному производителем. Фактический объем почти всегда на 10% ниже для электрических водонагревателей и на 5% ниже для газовых водонагревателей (Burch and Erickson 2004).

Берч, Дж. и П. Эриксон. 2004. «Использование рейтинговых данных для получения входных данных имитационной модели для водонагревателей с накопительным баком». Proceedings of the Solar 2004 Conference, 11–14 июля 2004 г., Портленд, штат Орегон, , Американское общество солнечной энергии (ASES), стр. 393–398.

Поле: Высота бака[ССЫЛКА]

Высота [м] бака. Для формы HorizontalCylinder (см. ниже) высота бака является мерой в осевом направлении, т. е. высотой, если бы вы поставили цилиндр на его конец. Размер этого поля можно изменить автоматически, если он используется с объектом Water Heater:Sizing.

Поле: Форма бака[ССЫЛКА]

Форма резервуара определяет размер и поверхностные потери многослойных узлов. Существует три варианта: Вертикальный цилиндр , Горизонтальный цилиндр и Другое .

Вертикальный цилиндр описывает большинство вертикальных бытовых водонагревателей.

HorizontalCylinder описывает несколько специальных водонагревателей и больших коммерческих резервуаров для хранения. HorizontalCylinder также можно использовать для моделирования внешнего резервуара для хранения, расположенного над солнечным коллектором в термосифонной конфигурации. HorizontalCylinder подразумевает, что резервуар разделен на узлы равной массы, но не одинаковой высоты.

Другое описывает водонагреватели или накопительные баки, которые имеют однородное горизонтальное поперечное сечение, но не являются цилиндрами, например прямоугольной или другой формы. Затем длина периметра указывается в поле «Периметр резервуара».

Если пусто, по умолчанию используется форма VerticalCylinder .

Поле: Периметр резервуара[ССЫЛКА]

Длина периметра резервуара [м]. Это поле используется только в том случае, если Tank Shape имеет значение Other .

Поле: Максимальный предел температуры[ССЫЛКА]

Температура [°C], при которой вода в резервуаре становится опасно горячей и сбрасывается через кипячение или автоматический предохранитель. Температура бака никогда не превысит максимальную. Любое дополнительное тепло, добавленное в бак, немедленно сбрасывается. Примечание. Максимальная температура всегда должна быть выше заданной температуры.

Поле: Управление приоритетом обогревателя[ССЫЛКА]

Управление приоритетом нагревателя определяет, как нагреватель 1 и нагреватель 2 работают вместе. Есть два варианта: MasterSlave или Одновременно . В варианте MasterSlave Нагреватель 1 является ведущим, а Нагреватель 2 — ведомым. В большинстве бытовых электрических водонагревателей нагреватели работают в режиме MasterSlave. То есть оба нагревателя не могут включаться одновременно. Если термостаты запрашивают тепло как на нагревателе 1, так и на нагревателе 2, включится только нагреватель 1. Когда Нагреватель 1 достигает заданного значения, он выключается, и при необходимости может включаться Нагреватель 2. Другими словами, в каждый момент времени может быть включен только один обогреватель, и обогреватель 1 всегда имеет приоритет над обогревателем 2.

В режиме «Одновременно» Нагреватель 1 и Нагреватель 2 могут включаться и выключаться независимо друг от друга.

Если пусто, по умолчанию используется MasterSlave .

Поле: Название графика уставки температуры нагревателя 1[ССЫЛКА]

Ссылка на объект расписания, определяющий уставку температуры горячей воды [°C] для нагревателя 1. Также известна как температура «отключения».

Поле: Разница температур зоны нечувствительности нагревателя 1[ССЫЛКА]

Разница температур [Δ°C] между уставкой и температурой «включения», при которой включается нагреватель 1. Другими словами, температура «включения» — это заданная точка — зона нечувствительности.

Поле: Мощность нагревателя 1[ССЫЛКА]

Тепловая мощность [Вт], подаваемая в воду для нагревателя 1, вероятно, равна «номинальной» мощности. Для бытовых электрических водонагревателей нагревательные элементы обычно имеют мощность 4500 Вт. Это поле может изменяться автоматически, если оно используется с объектом Water Heater:Sizing.

Поле: Высота нагревателя 1[ССЫЛКА]

Высота [м] нагревателя 1 в баке.

Поле: Название графика уставки температуры нагревателя 2[ССЫЛКА]

Ссылка на объект расписания, определяющий уставку температуры горячей воды [°C] для Нагревателя 2. Также известна как «температура отключения».

Поле: Разница температур зоны нечувствительности нагревателя 2[ССЫЛКА]

Разница температур [Δ°C] между заданной точкой и температурой «включения», при которой включается нагреватель 2. Другими словами, температура «включения» — это заданная точка — зона нечувствительности.

Поле: Мощность нагревателя 2[ССЫЛКА]

Тепловая мощность [Вт], подаваемая в воду для нагревателя 1, вероятно, равна «номинальной» мощности. Для бытовых электрических водонагревателей ТЭНы обычно имеют мощность 4500 Вт.

Поле: Высота нагревателя 2[ССЫЛКА]

Высота [м] Нагревателя 2 в баке.

Поле: Тип топлива отопителя[ССЫЛКА]

Тип топлива, используемого для нагревателей 1 и 2. Тип топлива может быть электричеством, природным газом, пропаном, топливом-маслом №1, топливом-маслом №2, углем, дизельным топливом, бензином, паром, другим топливом1, другим топливом2 или районным отоплением.

Поле: Тепловой КПД нагревателя[ССЫЛКА]

Эффективность теплового преобразования энергии топлива в тепловую энергию для нагревательного элемента или горелки (для нагревателей 1 и 2). Это не то же самое, что общий КПД водонагревателя.

Поле: Паразитный расход топлива вне цикла[ССЫЛКА]

Поле: внецикловый паразитный тип топлива[ССЫЛКА]

Поле: Фракция паразитного тепла вне цикла в бак[ССЫЛКА]

Поле: Off-Cycle Parasitic Height[ССЫЛКА]

Высота [м], на которой к резервуару добавляется любое паразитное тепловыделение вне цикла.

Поле: паразитный расход топлива в цикле[ССЫЛКА]

Поле: Паразитный тип топлива во время цикла[ССЫЛКА]

Поле: Фракция паразитного тепла в цикле для бака[ССЫЛКА]

Поле: Паразитная высота цикла[ССЫЛКА]

Высота [м], на которой к баку добавляется любое паразитное тепловыделение во время цикла.

Поле: Индикатор температуры окружающей среды[ССЫЛКА]

Индикатор температуры окружающего воздуха указывает, как будет отображаться температура окружающего воздуха. Поле может быть Расписание , Зона или На открытом воздухе . Если используется расписание , значение расписания температуры окружающей среды обеспечивает температуру окружающей среды. Если Используется зона , температура воздуха в зоне, указанная в поле «Зона температуры окружающей среды», обеспечивает температуру окружающей среды. Если используется Outdoors , температура наружного воздуха по сухому термометру узла наружного воздуха, указанная в поле Ambient Temperature OutdoorAir:Node, обеспечивает температуру окружающей среды.

Поле: Название графика температуры окружающей среды[ССЫЛКА]

Ссылка на объект графика с указанием температуры окружающего воздуха вокруг резервуара для поверхностных потерь. Это поле используется только в том случае, если индикатор температуры окружающей среды имеет значение 9.0021 Расписание .

Поле: Зона температуры окружающей среды[ССЫЛКА]

Поле: Температура окружающего воздуха, узел наружного воздуха[ССЫЛКА]

Ссылка на узел наружного воздуха с указанием температуры окружающего воздуха вокруг резервуара для поверхностных потерь. Узел наружного воздуха может быть определен объектом OutdoorAir:Node или объектом OutdoorAir:NodeList. Это поле используется только в том случае, если индикатор температуры окружающей среды имеет значение 9.0021 На открытом воздухе . Поле

: Равномерный коэффициент потери кожи на единицу площади в зависимости от температуры окружающей среды[ССЫЛКА]

Равномерный коэффициент поверхностных потерь [Вт/м2-K] или U-значение резервуара по отношению к температуре окружающего воздуха. Равномерная потеря поверхностного слоя учитывает изоляцию резервуара и применима как во время работы, так и во время работы. Общие потери в любом конкретном узле могут быть дополнительно изменены с помощью полей «Коэффициент дополнительных потерь» для учета теплового короткого замыкания из-за проникновения труб, опор водонагревателя и любых других эффектов потерь.

Поле: Фракция потери кожи в зоне [ССЫЛКА]

Если Индикатор температуры окружающей среды имеет значение Зона , это поле добавляет указанную долю потерь кожи к тепловому балансу зоны в качестве внутреннего усиления.

Поле: Коэффициент потерь дымовых газов вне цикла в зависимости от температуры окружающей среды[ССЫЛКА]

Коэффициент потерь дымовых газов вне цикла [Вт/К] по отношению к температуре окружающего воздуха. Это поле в основном относится к газовым водонагревателям с дымоходом.

Поле

: Доля внецикловых потерь дымовых газов в зону[ССЫЛКА]

Если Индикатор температуры окружающей среды имеет значение Зона , это поле добавляет указанную долю потерь с дымовыми газами вне цикла к тепловому балансу зоны в качестве внутреннего выигрыша.

Поле: пиковый расход[ССЫЛКА]

9Поле 0020: Использовать название графика доли расхода[ССЫЛКА]

Ссылка на объект расписания, определяющий текущую долю пикового объемного расхода потребления ГВС для автономной работы. Если пусто, дробь по умолчанию всегда равна 1,0.

Поле: Название графика температуры подачи холодной воды[ССЫЛКА]

Поле: Использовать имя узла бокового впуска[ССЫЛКА]

Поле: Использовать имя узла бокового выхода[ССЫЛКА]

Поле: Использовать дополнительное действие[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне использования и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды на стороне использования и воды в резервуаре. Если эффективность меньше 1,0, то температура воды на выходе со стороны использования не будет такой горячей, как вода в баке на выходе, имитируя внешний теплообменник, который косвенно связан с баком водонагревателя.

Поле: Использовать высоту бокового впуска[ССЫЛКА]

Высота входа в бак со стороны использования. Если пусто, входное отверстие по умолчанию находится на дне резервуара. Высота входа не может быть выше высоты бака.

Поле: Использовать высоту бокового выхода[ССЫЛКА]

Высота бокового выхода из бака. Если пусто или автоматически вычислить , впускное отверстие по умолчанию находится в верхней части резервуара. Высота выпускного отверстия не может быть выше высоты бака.

Поле: Входной узел на стороне источника[ССЫЛКА]

Поле: Выходной узел на стороне источника[ССЫЛКА]

Поле: Эффективность на стороне источника[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне источника и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды со стороны источника и воды в резервуаре. Если эффективность меньше 1,0, то температура воды на выходе со стороны источника будет выше, чем температура воды в баке на выходе, что имитирует внешний теплообменник, который косвенно связан с баком водонагревателя.

Поле: Высота входного отверстия со стороны источника[ССЫЛКА]

Высота входа в резервуар со стороны источника. Если пусто или автоматически вычислить , впускное отверстие по умолчанию находится в верхней части резервуара. Высота входа не может быть выше высоты бака.

Поле: Высота выхода со стороны источника[ССЫЛКА]

Высота бокового выхода источника из резервуара. Если пусто, входное отверстие по умолчанию находится на дне резервуара. Высота выпускного отверстия не может быть выше высоты бака.

Поле: Режим входа[ССЫЛКА]

Впускной режим подачи жидкости со стороны использования и стороны источника. Есть два варианта: Фиксированный или Поиск . В фиксированном режиме жидкость поступает на фиксированной высоте, указанной выше. В режиме поиска жидкость «ищет» стратифицированный узел, ближайший к температуре на входе, и добавляет весь поток к этому узлу. Режим Seekingb обеспечивает максимальную стратификацию. По умолчанию Фиксированный .

Поле: Use Side Design Flow Rate[ССЫЛКА]

Поле: Расчетный расход на стороне источника[ССЫЛКА]

Это поле является необязательным и используется для указания расчетного расхода на стороне источника водонагревателя. Объемный расчетный расход указывается в м3/с. Поле необходимо, когда сторона источника подключена к контуру предприятия. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия. Результаты определения размера сообщаются в файле EIO.

Поле: Время восстановления косвенного нагрева воды[ССЫЛКА]

Это поле является необязательным и используется для указания расчетного параметра для автоматического определения расчетных расходов, когда водонагреватель подключен к стороне потребления контура установки. Время восстановления выражается в часах. Это время, в течение которого весь объем резервуара может быть нагрет с 14,4 ºC до 57,2 ºC (от 58 ºF до 135 ºF) с температурой на входе, определенной как температура на выходе в соответствующем объекте Plant Sizing. По умолчанию 1,5 часа. Расчет основан на среднелогарифмической разности температур (LMTD) и включает введенный выше коэффициент эффективности теплопередачи.

Поле: Количество узлов[ССЫЛКА]

Количество стратифицированных узлов в баке. Должен быть хотя бы один узел. Максимальное количество узлов — 12, хотя это ограничение можно увеличить, отредактировав IDD.

Поле: дополнительная проводимость при расслоении[ССЫЛКА]

Дополнительная проводимость дестратификации [Вт/м·К] добавляется к проводимости жидкости (0,6 Вт/м·К) для учета эффектов вертикальной проводимости вдоль внутренней части стенки резервуара и, возможно, других вертикальных компонентов, таких как дымоход, впускной патрубок холодной воды (погружная трубка) и анодный стержень.

Поле: Узел 1-12 Дополнительный коэффициент потерь[ССЫЛКА]

Дополнительный коэффициент потерь [Вт/К], добавленный к потерям на скин-слое для данного узла, чтобы учесть тепловое короткое замыкание из-за проходов труб, опор водонагревателя и любых других эффектов потерь.

Поле

: Режим управления потоком на стороне источника[ССЫЛКА]

Поле: Непрямое альтернативное название расписания температуры уставки[ССЫЛКА]

 Водонагреватель: многослойный,
      Электрический водонагреватель, !- Имя
      Водонагреватель, !- Подкатегория конечного использования
      0,1893, !- Объем резервуара {м3}
      1.4, !- Высота резервуара {м}
      Вертикальный цилиндр, !- Форма бака
      , !- Периметр резервуара {м}
      82.2222, !- Максимальный предел температуры {C}
      MasterSlave, !- Приоритет обогревателя
      График заданной температуры горячей воды, !- График заданной температуры нагревателя 1
      2. 0, !- Разность температур зоны нечувствительности нагревателя 1 {deltaC}
      4500, !- Мощность нагревателя 1 {Вт} (главный)
      1.0, !- Высота обогревателя 1 {м}
      График заданной температуры горячей воды, !- График заданной температуры нагревателя 2
      5.0, !- Разность температур зоны нечувствительности нагревателя 2 {deltaC}
      4500, !- Мощность нагревателя 2 {Вт} (подчиненный)
      0.0, !- Высота обогревателя 2 {м}
      ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
      0,98, !- Тепловой КПД нагревателя
      10, !- Паразитный расход топлива вне цикла {W}
      ЭЛЕКТРОЭНЕРГИЯ, !- Внецикловый паразитный тип топлива
      0, !- Паразитная доля тепла вне цикла в резервуар
      , !- Паразитная высота вне цикла {м}
      10, !- Паразитный расход топлива в цикле {W}
      ЭЛЕКТРОЭНЕРГИЯ, !- Циклический паразитный тип топлива
      0, !- Циклическая паразитная доля тепла в резервуар
      , !- Циклическая паразитная высота {м}
      ГРАФИК, !- Индикатор температуры окружающей среды
      График температуры окружающей среды, !- График температуры окружающей среды
      , !- Зона температуры окружающей среды
      , !- Температура окружающего воздуха в узле наружного воздуха
      0,846, !- Равномерный коэффициент потери поверхностного слоя на единицу площади в зависимости от температуры окружающей среды {Вт/м2-K}
      , !- Фракция потери кожи в зоне {}
      , !- Коэффициент потерь дымовых газов вне цикла по отношению к температуре окружающей среды {Вт/К}
      , !- Доля внецикловых потерь дымовых газов в зону {}
      , !- Пиковый объемный расход {м3/с}
      , !- Использовать график доли расхода
      , !- График температуры подачи холодной воды
      Водонагреватель Используйте входной узел, !- Используйте боковой входной узел
      Водонагреватель Использовать выходной узел, !- Использовать боковой выходной узел
      1. 0, !- Использовать побочную эффективность {}
      , !- Использовать высоту бокового входа {м}
      , !- Использовать высоту бокового выхода {м}
      , !- Входной узел на стороне источника
      , !- Выходной узел исходной стороны
      , !- Эффективность на стороне источника {}
      , !- Высота входа со стороны источника {м}
      , !- Высота выхода со стороны источника {м}
      ИСПРАВЛЕНО, !- Режим входа {ИСПРАВЛЕНО | ИЩУ}
      6, !- Количество узлов
      0,1, !- Дестратификационная проводимость {Вт/м-К}
      0,15, !- Коэффициент дополнительных потерь узла 1 {Вт/К}
      , !- Коэффициент дополнительных потерь узла 2 {W/K}
      , !- Коэффициент дополнительных потерь узла 3 {W/K}
      , !- Коэффициент дополнительных потерь узла 4 {W/K}
      , !- Коэффициент дополнительных потерь узла 5 {W/K}
      0,1; !- Узел 6 Коэффициент дополнительных потерь {W/K}

Выходы[ССЫЛКА]

Все выходные переменные, сообщаемые для объекта WaterHeater:Mixed, также применимы к объекту WaterHeater:Stratified с некоторыми уточнениями, указанными ниже:

Температура бака водонагревателя [C][LINK]

Средняя температура резервуара для воды, т. е. среднее значение всех средних температур узла.

Конечная температура бака водонагревателя [C][LINK]

Конечная температура резервуара для воды в конце системного временного шага, т. е. среднее значение всех температур конечных узлов в конце системного временного шага. Если эта выходная переменная сообщается с интервалом «Подробно», ее можно использовать для проверки точного энергетического баланса водонагревателя.

Скорость нагрева водонагревателя [W][LINK]

Суммарная средняя скорость нагрева, поставляемая Нагревателем 1 плюс Нагревателем 2.

Водяной нагреватель Тепловая энергия [J][LINK]

Суммарная тепловая энергия, подаваемая нагревателем 1 плюс нагревателем 2.

Цикл водонагревателя на счету [][ССЫЛКА]

Количество включений обогревателя 1 или обогревателя 2 за период времени.

Доля времени работы водонагревателя [][ССЫЛКА]

Доля периода времени, в течение которого работал нагреватель 1 или нагреватель 2.

Кроме того, объект WaterHeater:Stratified также сообщает о следующих выходных переменных:

HVAC,Average,Water Heater Heater 1 Скорость нагрева [Вт]
HVAC, средний, водонагреватель Нагреватель 2 Мощность нагрева [Вт]
HVAC,Sum,Водонагреватель Нагреватель 1 Энергия нагрева [Дж]
HVAC,Sum,Водонагреватель Нагреватель 2 Энергия нагрева [Дж]
HVAC, Sum, Water Heater Heater 1 Cycle On Count []
HVAC, Sum, Water Heater Heater 2 Cycle On Count []
HVAC, Средний, Водонагреватель Нагреватель 1 Доля времени работы []
HVAC, Средний, Водонагреватель Нагреватель 2 Доля времени работы []
HVAC, Средняя, Узел температуры водонагревателя [C]
HVAC,Average,Узел конечной температуры водонагревателя [C]

Водонагреватель Нагреватель 1 Скорость нагрева [Вт] [ССЫЛКА]

Средняя скорость нагрева, подаваемая нагревателем 1.

Водонагреватель, скорость нагрева нагревателя 2 [W][LINK]

Средняя скорость нагрева от Нагревателя 2.

Водонагреватель Нагреватель 1 Энергия нагрева [J][LINK]

Тепловая энергия, поставляемая Нагревателем 1.

Водонагреватель Нагреватель 2 Энергия нагрева [J][LINK]

Тепловая энергия, подаваемая нагревателем 2.

Водонагреватель Нагреватель 1 цикл на счету [][ССЫЛКА]

Количество включений нагревателя 1 за указанный период времени.

Цикл нагревателя 2 нагревателя воды на счету [][ССЫЛКА]

Количество включений обогревателя 2 за указанный период времени.

Водонагреватель Нагреватель 1 Фракция времени работы [][ССЫЛКА]

Доля периода времени, в течение которого работал нагреватель 1.

Водонагреватель Нагреватель 2 Фракция времени работы [][ССЫЛКА]

Доля периода времени, в течение которого работал нагреватель 2.

Температурный узел водонагревателя 1-12 [C][LINK]

Средняя температура узла.

Конечная температура водонагревателя, узел 1-12 [C][LINK]

Конечная температура узла в конце системного временного шага.

Водонагреватель: Размеры[ССЫЛКА]

Объект WaterHeater:Sizing используется для предоставления дополнительных входных данных, необходимых для расчета объема бака и/или мощности нагревателя для смешанных или стратифицированных водонагревателей. Этот объект необходим только в том случае, если размер тома или емкости определяется автоматически. С этим объектом не связана никакая выходная переменная — результаты измерения передаются в выходной файл EIO и в некоторые предопределенные сводные отчеты.

Источник проектных входных данных для использования с этим объектом можно найти в текущей главе ASHRAE Handbook HVAC Applications, посвященной нагреву технической воды.

Далее следует запись idd для этого объекта.

Входы[ССЫЛКА]

Поле: Имя водонагревателя[ССЫЛКА]

Это поле содержит уникальное имя измеряемого водонагревателя. Это имя должно соответствовать имени входного объекта Water Heater:Mixed или Water Heater:Stratified, определенному в другом месте входного файла.

Поле: Режим проектирования[ССЫЛКА]

В этом поле описывается, какой из нескольких методов следует использовать для определения размера водонагревателя. Существует шесть возможных вариантов, и следует выбрать один из следующих:

PeakDraw . В этом методе проектирования используются расчетные расходы всех различных требований, предъявляемых к водонагревателю. Размер резервуара зависит от того, как долго он может удовлетворять потребность и как быстро он может восстанавливаться. Пользователь вводит время в часах, в течение которого водонагреватель может удовлетворить потребности. Только потребление горячей воды, подключенное к отдельному водонагревателю или запланированное в объекте водонагревателя для автономных блоков, включается в пиковое потребление этого водонагревателя.
ResidentialHUD-FHAMinimum Этот метод проектирования основан на минимально допустимых размерах водонагревателя (установленных HUD-FHA в его Минимальных стандартах собственности для жилых помещений на одну и две семьи, № 4900. 1-1982). Пользователь вводит количество ванных комнат и спален в этом входном объекте. Используются наименьшие допустимые размеры водонагревателя.
PerPerson Этот метод проектирования масштабирует размеры на основе общего количества людей во всех зонах здания. Размер каждого водонагревателя в модели будет рассчитан с использованием общего (пикового, расчетного) количества людей для всей модели. Количество людей определяется из объектов People, определенных где-то еще во входном файле
PerFloorArea Этот метод расчета масштабирует размеры на основе общей площади пола во всех зонах здания. Размер каждого водонагревателя в модели будет рассчитан с использованием всей площади пола в модели. Площади пола определяются из входной геометрии в другом месте входного файла.
PerUnit Этот метод проектирования масштабирует размеры на основе произвольного количества единиц. Это можно использовать, например, для определения размера в зависимости от количества комнат в жилом доме. Пользователь указывает количество единиц в поле ввода этого объекта.
PerSolarCollectorArea В этом методе проектирования объем резервуара масштабируется в зависимости от площади коллектора для солнечного коллектора горячей воды. Площадь коллектора суммируется для всех коллекторов в модели, и размер каждого резервуара определяется как общий. Площадь коллектора определяется из входных данных для солнечных коллекторов, определенных в другом месте во входном файле.

Поле: Хранение времени может соответствовать пиковой нагрузке [ССЫЛКА]

В этом поле указывается время в часах, в течение которого объем резервуара может выдерживать пиковую загрузку. Он используется для определения объема резервуара, который является простым произведением пикового объемного расхода воды и времени подачи. Нет никакой гарантии, что вода будет иметь нужную температуру на протяжении всего розлива. Это поле используется только в том случае, если Режим разработки установлен на «9».0021 Пиковое вытягивание ». Для водонагревателя, подключенного к полному контуру установки, он должен находиться на стороне подачи, а для контура установки требуется объект «Расчет установки», а скорость отбора соответствует расчетному расходу на стороне использования. Для автономного водонагревателя скорость подачи – это максимальная запланированная скорость пикового использования.

Поле: Время восстановления резервуара[ССЫЛКА]

В этом поле указано время в часах, которое требуется нагревателю бака для восстановления объема бака. Температура, используемая для определения извлечения, представляет собой начальную температуру 14,4ºC (58ºF) и конечную температуру 57,2ºC (135ºF). Это поле используется только в том случае, если Режим разработки установлен на «9».0021 Пиковое вытягивание ».

Поле

: Номинальный объем резервуара для автоматических соединений установки [ССЫЛКА]

Это поле используется в случае, если водонагреватель косвенно нагревается за счет соединений со стороны источника, и они также имеют автоматический размер. Из-за сложности такого водонагревателя и времени, когда расчет размера происходит внутри EnergyPlus, необходимо сообщать о скорости потока соединения на стороне источника, прежде чем можно будет определить объем бака для соответствия пиковой нагрузке. Это поле ввода используется для ввода номинального объема резервуара для временного использования, пока определяются размеры соединений потока. Это поле используется только в том случае, если Режим разработки установлен на «9».0021 PeakDraw », а водонагреватель имеет автоматические соединения на стороне потребления.

Поле: Количество спален[ССЫЛКА]

Это поле используется для ввода количества спален в модели. Это поле используется только в том случае, если режим разработки установлен на « ResidentialHUD-FHAMinimum ».

Поле: Количество ванных комнат[ССЫЛКА]

Это поле используется для ввода количества ванных комнат в модели. Это поле используется только в том случае, если режим проектирования « ResidentialHUD-FHAMinimum ».

Поле: Емкость хранилища на человека[ССЫЛКА]

Это поле используется для ввода объема хранения резервуара на человека. Единицы м3/чел. Это поле используется только в том случае, если режим разработки установлен на « PerPerson ».

Поле: Объем восстановления на человека[ССЫЛКА]

Это поле используется для ввода мощности извлечения на человека в единицах м3/человек/час. Это объем воды, который нагреватель может восстановить за один час на человека. Восстановление – это нагрев воды от начальной температуры 14,4°C (58°F) до конечной температуры 57,2°C (135°F). Это поле используется только в том случае, если Режим разработки установлен на «9».0021 Персона ».

Поле: Емкость хранилища на единицу площади[ССЫЛКА]

Это поле используется для ввода объема хранения резервуара на основе площади пола. Единицы измерения: м3/м2 (вода/площадь пола). Это поле используется только в том случае, если режим проектирования установлен на « PerFloorArea ».

Поле: Объем рекуперации на единицу площади[ССЫЛКА]

Это поле используется для ввода мощности рекуперации на единицу площади пола в единицах м3/м2/ч. Это объем воды, который нагреватель может восстановить за час на единицу площади. Восстановление – это нагрев воды от начальной температуры 14,4°C (58°F) до конечной температуры 57,2°C (135°F). Это поле используется только в том случае, если Режим разработки установлен на «9».0021 PerFloorArea ».

Поле: Количество единиц[ССЫЛКА]

Это поле используется для ввода количества Единиц для использования при определении размеров на основе Единиц в следующих двух полях. Это поле используется только в том случае, если режим разработки установлен на « PerUnit ». Это можно использовать для учета любых произвольных предметов, таких как жилые комнаты, письменные столы, сантехника, туалеты и т. д.

Поле: Емкость хранилища на единицу[ССЫЛКА]

Это поле используется для ввода объема хранения резервуаров по единицам. Единицы измерения: м3/ед. Количество единиц вводится в предыдущем поле. Это поле используется только в том случае, если Режим разработки установлен на «9».0021 на единицу ».

Поле: Емкость восстановления на единицу [ССЫЛКА]

Это поле используется для ввода мощности рекуперации на блок в единицах м3/блок/час. Это объем воды, который нагреватель может восстановить за час на единицу. Восстановление – это нагрев воды от начальной температуры 14,4°C (58°F) до конечной температуры 57,2°C (135°F). Это поле используется только в том случае, если режим разработки установлен на « PerUnit ».

Поле: Емкость хранилища на площадь коллектора[ССЫЛКА]

Это поле используется для ввода объема хранения бака в расчете на площадь солнечного коллектора. Единицы м3/м2. Это поле используется только в том случае, если режим разработки установлен на « PerSolarCollectorArea ».

Поле: Высота Соотношение сторон[ССЫЛКА]

Это поле используется для масштабирования высоты многослойного резервуара для сохранения относительной геометрии для резервуаров разного размера. Соотношение сторон высоты определяется делением шкалы длины в вертикальном направлении (высота) на шкалу длины в горизонтальном направлении (диаметр). Это поле используется только в том случае, если размер водонагревателя является водонагревателем: стратифицированный, для высоты резервуара установлено значение «Авторазмер», а для формы резервуара установлено значение 9.0021 Вертикальный цилиндр . Это поле можно использовать в любом режиме разработки.

Водонагреватель:Тепловой насос:Конденсатор с насосом[ССЫЛКА]

Водонагреватель с тепловым насосом и насосным конденсатором (HPWH) представляет собой составной объект, состоящий из бака водонагревателя (например, WaterHeater: Mixed или WaterHeater: Stratified ), «змеевика» прямого испарения (DX) (т. е. , система сжатия DX воздух-вода, которая включает водяной нагревательный змеевик, воздушный змеевик, компрессор и водяной насос), а также вентилятор для обеспечения потока воздуха через воздушный змеевик, связанный с системой сжатия DX. Эти объекты работают вместе для моделирования системы, которая нагревает воду, используя зональный воздух, наружный воздух или комбинацию зонального и наружного воздуха в качестве основного источника тепла. Могут быть смоделированы многочисленные конфигурации расположения резервуара, источника впускного воздуха и расположения компрессора змеевика прямого нагнетания, одна из которых показана ниже.

Схематическая диаграмма водонагревателя теплового насоса, расположенного в зоне [рис.:схема-схема-воды-теплового насоса]

В этой модели змеевик DX водонагревателя теплового насоса считается первичным источником тепла а нагреватель резервуара для воды (элемент или горелка) обеспечивает дополнительный нагрев по мере необходимости. Модель также предполагает, что вентилятор теплового насоса и водяной насос включаются и выключаются вместе с компрессором.

Для моделирования водонагревателя теплового насоса файл входных данных должен включать некоторую комбинацию следующих объектов в зависимости от моделируемой конфигурации:

WaterHeater:HeatPump:PumpedCondenser (обязательно)
Водонагреватель: смешанный или Водонагреватель: многослойный (обязательно)
Катушка:WaterHeating:AirToWaterHeatPump:Pumped или Coil:WaterHeating:AirToWaterHeatPump:VariableSpeed (обязательно)
Вентилятор:Модель системы или Вентилятор:Вкл. Выкл. (обязательно)
ZoneHVAC:EquipmentList (когда HPWH забирает часть или весь воздух из зоны, тип и название водонагревателя теплового насоса должны быть в этом списке)
ZoneHVAC:EquipmentConnections (когда HPWH забирает часть или весь воздух из зоны, в этом объекте должны быть указаны имена узлов входа и выхода воздуха HPWH)
OutdoorAir:NodeList (для HPWH, использующих наружный воздух в качестве источника тепла полностью или частично, в этом списке должно быть указано имя узла наружного воздуха HPWH)

Поля ввода для составного объекта подробно описаны ниже:

Входы[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Это альфа-поле содержит уникальное присвоенное пользователем имя для экземпляра водонагревателя с тепловым насосом. Любая ссылка на этот водонагреватель теплового насоса другим объектом будет использовать это имя.

Поле: Имя графика доступности[ССЫЛКА]

Это альфа-поле содержит название расписания (ссылка: Расписание), которое указывает, доступен ли компрессор теплового насоса для работы в течение заданного периода времени. Значение расписания, равное 0, означает, что компрессор теплового насоса выключен в этот период времени. Значение, отличное от 0, означает, что компрессор теплового насоса может работать в течение этого периода времени. В то время, когда компрессор теплового насоса отключен по расписанию, нагреватель (элемент или горелка) в объекте резервуара для воды работает в соответствии с графиком заданной температуры резервуара, и паразитная электрическая мощность теплового насоса также отключена на этот период времени. Если это поле пустое, расписание имеет значение 1 для всех периодов времени.

Поле: Название графика уставки температуры компрессора[ССЫЛКА]

Это альфа-поле содержит название расписания (ссылка: Расписание), в котором указывается уставка (или «отключение») температуры для компрессора теплового насоса. Значения температуры, используемые в этом графике, должны быть в градусах Цельсия. Компрессор теплового насоса выключается, когда вода в резервуаре достигает заданной температуры. Как только компрессор теплового насоса выключается, температура воды в резервуаре плавно снижается до тех пор, пока не упадет ниже заданной температуры за вычетом разности температур зоны нечувствительности, определенной ниже (т. е. температуры «включения»). В этот момент компрессор теплового насоса включается и остается включенным до тех пор, пока не будет достигнута заданная температура компрессора теплового насоса.

Поле: Разность температур зоны нечувствительности[ССЫЛКА]

Это числовое поле содержит разность температур зоны нечувствительности в градусах Цельсия. Температура «включения» компрессора теплового насоса определяется как уставка температуры компрессора, определенная выше, за вычетом этой разности температур зоны нечувствительности. Компрессор теплового насоса включается, когда температура воды в баке падает ниже температуры «включения». Компрессор теплового насоса остается включенным до тех пор, пока температура воды в баке не поднимется выше уставки компрессора («температуры отключения»), определенной выше. Разность температур зоны нечувствительности должна быть больше 0°C и меньше или равна 20°C. Если это поле оставить пустым, значение по умолчанию равно 5°C.

В этой модели система сжатия DX водяного нагревателя теплового насоса считается основным источником тепла, а нагреватель водяного бака (элемент или горелка) по мере необходимости обеспечивает дополнительное тепло. Таким образом, температура включения компрессора теплового насоса (уставка минус разность температур зоны нечувствительности) обычно выше, чем уставка температуры нагревателя (элемента или горелки) в соответствующем объекте бака водонагревателя. В моменты, когда заданная температура бака водонагревателя выше температуры включения компрессора теплового насоса, компрессор теплового насоса отключается, и нагреватель бака используется для нагрева воды.

Поле: Имя узла входа воды в конденсатор[ССЫЛКА]

Это альфа-поле содержит название узла подачи воды для водяного нагревательного змеевика (конденсатора) теплового насоса. Это имя узла также должно быть указано в объекте бака водонагревателя в качестве имени узла выхода источника и в объекте змеевика DX в качестве имени узла входа воды в конденсатор.

Поле: Имя узла выхода воды из конденсатора[ССЫЛКА]

Это буквенное поле содержит название узла выхода воды для водяного нагревательного змеевика (конденсатора) теплового насоса. Это имя узла также должно быть указано в объекте бака водонагревателя в качестве имени узла входа источника и в объекте змеевика DX в качестве имени узла выхода воды конденсатора.

Поле: Расход воды конденсатора[ССЫЛКА]

Это числовое поле содержит расход воды конденсатора теплового насоса в кубических метрах в секунду. Это фактически моделируемый расход воды конденсатора, который может отличаться от номинального объемного расхода воды конденсатора, указанного для змеевика DX теплового насоса (Ref. Coil:WaterHeating:AirToWaterHeatPump). Этот расход воды должен быть больше 0, иначе это поле может быть рассчитано автоматически. При автовычислении (значение поля = автовычисление ), расход воды через конденсатор устанавливается равным номинальной теплопроизводительности змеевика прямого нагрева теплового насоса, умноженной на 4,487E-8 м3/с/Вт. Если этот расход отличается от номинального объемного расхода воды в конденсаторе, указанного в объекте змеевика DX теплового насоса (ссылка Coil:WaterHeating:AirToWaterHeatPump), пользователь должен также указать имя кривой модификатора общей теплопроизводительности (функция доли расхода воды). ) и имя кривой модификатора КПД нагрева (функция доли расхода воды) в связанном объекте змеевика DX для учета различий в мощности и потребляемой мощности при неноминальном расходе воды.

Поле: Скорость воздушного потока испарителя[ССЫЛКА]

Это числовое поле содержит скорость потока воздуха через воздушный змеевик (испаритель) теплового насоса в кубических метрах в секунду. Это фактически моделируемый расход воздуха, который может отличаться от номинального объемного расхода воздуха испарителя, указанного для змеевика DX теплового насоса (Ссылка Coil:WaterHeating:AirToWaterHeatPump:Pumped). Значения должны быть больше 0, иначе это поле вычисляется автоматически. При автовычислении (значение поля = автовычисление ), расход воздуха через испаритель устанавливается равным номинальной теплопроизводительности змеевика прямого нагрева теплового насоса, умноженной на 5,035E-5 м3/с/Вт. Если этот расход отличается от номинального объемного расхода воздуха испарителя, указанного в объекте змеевика DX теплового насоса (ссылка Coil:WaterHeating:AirToWaterHeatPump:Pumped), пользователь должен также указать имя кривой модификатора общей теплопроизводительности (функция доля расхода) и имя кривой модификатора COP нагрева (функция доли расхода воздуха) в соответствующем объекте теплообменника DX для учета различий в мощности и потреблении мощности при неноминальном расходе воздуха.

Поле: Конфигурация впускного воздуха[ССЫЛКА]

Это поле выбора определяет конфигурацию пути воздушного потока через воздушный змеевик теплового насоса (испаритель) и секцию вентилятора. Допустимые записи: Schedule , ZoneAirOnly , OutdoorAirOnly или ZoneAndOutdoorAir . Если выбрано «Расписание», в полях ниже должны быть определены имена графика температуры приточного воздуха и графика влажности приточного воздуха. Если выбрано «ZoneAirOnly», соответствующее имя зоны должно быть введено в поле «Имя зоны приточного воздуха» ниже. Если выбрано «ZoneAndOutdoorAir», соответствующее имя зоны приточного воздуха, имя узла смесителя приточного воздуха, имя узла делителя приточного воздуха и имя расписания смесителя приточного воздуха должны быть введены в соответствующие поля ниже.

Поле: Имя узла воздухозаборника[ССЫЛКА]

Это альфа-поле содержит название узла, из которого водонагреватель теплового насоса получает воздух на входе. Если в поле «Конфигурация приточного воздуха», определенном выше, установлено значение «ZoneAirOnly» или «ZoneAndOutdoorAir», тогда это имя узла должно быть именем узла вытяжки зонального воздуха (см. ZoneHVAC:EquipmentConnections). Если в поле «Конфигурация приточного воздуха» установлено значение «OutdoorAirOnly», это имя узла следует оставить пустым. Если в поле «Конфигурация впускного воздуха» установлено значение «Расписание», это имя узла должно быть просто уникальным именем, позволяющим пользователю получать выходные данные об условиях на этом узле в целях проверки.

Поле: Имя узла выпуска воздуха[ССЫЛКА]

Это альфа-поле содержит название узла, в который водонагреватель теплового насоса направляет выходящий воздух. Если в поле «Конфигурация приточного воздуха», определенном выше, установлено значение «ZoneAirOnly» или «ZoneAndOutdoorAir», тогда это имя узла должно быть именем узла приточного воздуха зоны (см. ZoneHVAC:EquipmentConnections). Если в поле «Конфигурация приточного воздуха» установлено значение «OutdoorAirOnly», это имя узла следует оставить пустым. Если в поле «Конфигурация впускного воздуха» установлено значение «Расписание», это имя узла должно быть просто уникальным именем, позволяющим пользователю получать выходные данные об условиях на этом узле в целях проверки.

Поле: Имя узла наружного воздуха[ССЫЛКА]

Это альфа-поле содержит название узла, из которого водонагреватель теплового насоса забирает наружный воздух. Если в поле «Конфигурация приточного воздуха», указанном выше, установлено значение «ZoneAirOnly» или «Schedule», это имя узла следует оставить пустым. Если в поле «Конфигурация приточного воздуха» установлено значение «ZoneAndOutdoorAir» или «OutdoorAirOnly», это имя узла должно быть именем узла наружного воздуха (См. OutdoorAir:NodeList).

Поле: Имя узла вытяжного воздуха[ССЫЛКА]

Это альфа-поле содержит имя узла, в который водонагреватель теплового насоса направляет отработанный воздух. Если в поле «Конфигурация приточного воздуха», указанном выше, установлено значение «ZoneAirOnly» или «Schedule», это имя узла следует оставить пустым. Если в поле «Конфигурация приточного воздуха» установлено значение «ZoneAndOutdoorAir» или «OutdoorAirOnly», то это имя узла должно быть уникальным именем, позволяющим пользователю получать выходные данные об условиях на этом узле в целях проверки.

Поле: Название графика температуры воздуха на входе[ССЫЛКА]

Это альфа-поле содержит название графика, используемого для определения температуры по сухому термометру воздуха на входе в воздушный змеевик теплового насоса (испаритель) и секцию вентилятора. Значения графика должны быть указаны в градусах Цельсия. Это поле используется только в том случае, если конфигурация впускного воздуха, определенная выше, указана как «Расписание», в противном случае оставьте это поле пустым.

Поле: Название графика влажности воздуха на входе[ССЫЛКА]

Это альфа-поле содержит название графика, используемого для определения влажности воздуха на входе в испаритель теплового насоса и секцию вентилятора. Значения расписания необходимо вводить в виде доли относительной влажности от 0 до 1 (например, значение расписания 0,5 означает относительную влажность 50 %). Это поле используется только в том случае, если конфигурация впускного воздуха, определенная выше, указана как «Расписание», в противном случае оставьте это поле пустым.

Поле: Имя зоны приточного воздуха[ССЫЛКА]

Это альфа-поле содержит название зоны, из которой секция испарителя и вентилятора теплового насоса всасывает часть или весь приточный воздух. Это поле используется только в том случае, если конфигурация приточного воздуха, определенная выше, указана как «ZoneAirOnly» или «ZoneAndOutdoorAir».

Поле: Тип объекта резервуара[ССЫЛКА]

Это альфа-поле (выбор) содержит тип бака водонагревателя, используемого данным водонагревателем с тепловым насосом. В настоящее время единственным допустимым выбором является WaterHeater:Mixed или WaterHeater:Stratified.

Поле: Название резервуара[ССЫЛКА]

Это буквенное поле содержит название конкретного водонагревателя, используемого данным водонагревателем с тепловым насосом. Это должен быть резервуар типа WaterHeater: Mixed или WaterHeater: Stratified .

Поле: Tank Use Side Inlet Node Name[ССЫЛКА]

Это альфа-поле содержит название впускного узла стороны использования бака водонагревателя, используемого этим водонагревателем теплового насоса. Это имя должно совпадать с именем узла «Использовать боковой вход» в объекте бака водонагревателя (ссылка 9).1824 Водонагреватель: смешанный ). Это поле обязательно, если узлы стороны использования бака водонагревателя подключены к контуру установки, в противном случае оставьте это поле пустым. При использовании объект ответвления должен отражать, что этот узел является частью объекта WaterHeater:HeatPump:PumpedCondenser (см. пример объекта ответвления ниже).

Поле: Tank Use Side Outlet Node Name[ССЫЛКА]

Это альфа-поле содержит название выходного узла стороны использования бака водонагревателя, используемого этим водонагревателем теплового насоса. Это имя должно совпадать с именем узла «Использовать боковой выпуск» в объекте бака водонагревателя (ссылка 9). 1824 Водонагреватель: смешанный ). Это поле обязательно, если узлы стороны использования бака водонагревателя подключены к контуру установки, в противном случае оставьте это поле пустым. При использовании объект ответвления должен отражать, что этот узел является частью объекта WaterHeater:HeatPump:PumpedCondenser (см. пример объекта ответвления ниже).

Поле: Тип объекта катушки DX[ССЫЛКА]

Это альфа-поле (выбор) содержит тип теплообменника DX, используемого данным водонагревателем теплового насоса. В настоящее время единственным допустимым выбором является Coil:WaterHeating:AirToWaterHeatPump:Pumped.

Поле: Имя катушки DX[ССЫЛКА]

Это альфа-поле содержит имя конкретного теплообменника DX ( Coil:WaterHeating:AirToWaterHeatPump:Pumped или Coil:WaterHeating:AirToWaterHeatPump:VariableSpeed объект ), используемого этим водонагревателем теплового насоса.

Поле: Минимальная температура воздуха на входе для работы компрессора[ССЫЛКА]

Это числовое поле содержит минимальную температуру входящего воздуха по сухому термометру, поступающего в воздушный змеевик (испаритель) и секцию вентилятора, в градусах Цельсия, ниже которой компрессор теплового насоса не работает. Если это поле оставить пустым, значение по умолчанию равно 10°C.

Поле: Расположение компрессора[ССЫЛКА]

Это альфа-поле (выбор) содержит местоположение компрессора теплового насоса, а температура воздуха для этого местоположения используется для управления работой нагревателя картера компрессора в объекте Coil:WaterHeating:AirToWaterHeatPump:Pumped. Допустимые записи: Расписание , Зона или На открытом воздухе . Если выбрано «Расписание», в поле ниже необходимо указать имя графика температуры окружающей среды компрессора; в противном случае поле ниже следует оставить пустым. Если выбрана «Зона», работа нагревателя картера управляется на основе температуры воздуха в зоне, указанной в поле «Имя зоны впускного воздуха», а конфигурация впускного воздуха должна быть «ZoneAirOnly» или «ZoneAndOutdoorAir». Если выбрано значение «На улице», работа нагревателя картера регулируется в зависимости от температуры наружного воздуха.

Поле: Название графика температуры окружающего воздуха компрессора[ССЫЛКА]

Это альфа-поле содержит название графика, определяющего температуру окружающего воздуха вокруг компрессора теплового насоса, который используется для управления работой нагревателя картера компрессора. Это поле используется только в том случае, если поле местоположения компрессора, определенное выше, указано как «Расписание», в противном случае его следует оставить пустым.

Поле: Тип объекта вентилятора[ССЫЛКА]

Это альфа-поле (выбор) содержит тип вентилятора, используемого данным водонагревателем с тепловым насосом. В настоящее время единственными допустимыми вариантами являются Fan:SystemModel и Fan:OnOff.

Поле: Имя вентилятора[ССЫЛКА]

Это альфа-поле содержит название конкретного вентилятора (объект Fan:SystemModel или Fan:OnOff ), используемого этим водонагревателем теплового насоса.

Поле: Размещение вентилятора[ССЫЛКА]

Это альфа-поле (выбор) определяет размещение вентилятора в водонагревателе теплового насоса. Возможные варианты: BlowThrough (вентилятор перед воздушным теплообменником) и DrawThrough (вентилятор после воздушного теплообменника). Если это поле оставить пустым, значением по умолчанию является DrawThrough.

Поле: Паразитная электрическая нагрузка в цикле[ССЫЛКА]

Это числовое поле содержит циклическую паразитную электрическую мощность в ваттах. Это паразитная электрическая мощность, потребляемая органами управления или другими электрическими устройствами, связанными с водонагревателем теплового насоса. Эта паразитная электрическая нагрузка потребляется всякий раз, когда работает компрессор теплового насоса, и в модели предполагается, что эта паразитная мощность не способствует нагреву воды. Однако эта паразитная нагрузка влияет на тепловой баланс воздуха в зоне, когда водонагреватель теплового насоса направляет часть или весь выходящий воздух в зону (т. Поле «Место отвода тепла» указано как «Зона». Минимальное значение для этого поля — 0,0, и значение по умолчанию также равно 0,0, если это поле оставлено пустым.

Поле: Паразитная электрическая нагрузка вне цикла[ССЫЛКА]

Это числовое поле содержит паразитную электрическую мощность вне цикла в ваттах. Это паразитная электроэнергия, потребляемая органами управления или другими электрическими устройствами, связанными с компрессором теплового насоса. Эта паразитная электрическая нагрузка потребляется всякий раз, когда водонагреватель теплового насоса доступен, но компрессор не работает, и в модели предполагается, что эта паразитная мощность не способствует нагреву воды. Однако эта паразитная нагрузка влияет на тепловой баланс воздуха в зоне, когда водонагреватель теплового насоса направляет часть или весь выходящий воздух в зону (т. Поле «Место отвода тепла» указано как «Зона». Минимальное значение для этого поля — 0,0, и значение по умолчанию также равно 0,0, если это поле оставлено пустым.

Поле: Место паразитного отвода тепла[ССЫЛКА]

Это альфа-поле (выбор) определяет, где будет отбрасываться паразитное тепло в цикле и вне цикла. Допустимые варианты: Zone и Exterior. Если выбрана «Зона», то паразитное тепло как в цикле, так и вне цикла отводится в зону, указанную в поле «Имя зоны приточного воздуха», а конфигурация приточного воздуха должна быть «ZoneAirOnly» или «ZoneAndOutdoorAir». Если выбрано «На улице», это паразитное тепло отводится наружу (не влияет на тепловой баланс воздуха в зоне) независимо от указанной конфигурации приточного воздуха. Если это поле оставить пустым, значением по умолчанию является «На открытом воздухе».

Поле: Имя узла смесителя впускного воздуха[ССЫЛКА]

Это необязательное альфа-поле определяет имя узла HVAC, который представляет собой смесь наружного воздуха и зонального воздуха, которая поступает в воздушный змеевик (испаритель) теплового насоса и в секцию вентилятора. Модель смешивает наружный воздух с зональным воздухом и помещает результат в этот узел смесителя приточного воздуха на основе расписания смесителя приточного воздуха, определенного ниже. Когда значение графика равно 0, 100% воздуха зоны поступает в змеевик испарителя и секцию вентилятора водонагревателя теплового насоса. Когда значение графика равно 1, 100 % наружного воздуха поступает в змеевик испарителя и секцию вентилятора. Это имя узла должно быть предоставлено, если в поле «Конфигурация приточного воздуха» выше указано «ZoneAndOutdoor Air», в противном случае это поле следует оставить пустым.

Поле: Имя узла делителя выпускного воздуха[ССЫЛКА]

Это альфа-поле определяет имя воздушного узла, в который воздушный змеевик (испаритель) и вентилятор теплового насоса направляет весь выходящий воздух. Поток приточного воздуха за этим узлом разделяется между зоной и наружным воздухом в соответствии с графиком смесителя приточного воздуха, определенным ниже. При значении расписания равном 0 весь выходящий воздушный поток направляется в зону. Когда значение расписания равно 1, весь поток выходящего воздуха выбрасывается наружу. Это имя узла необходимо указать, если в поле «Конфигурация приточного воздуха» выше указано «Зона и наружный воздух», в противном случае это поле следует оставить пустым.

Поле: Название расписания смесителя впускного воздуха[ССЫЛКА]

Это альфа-поле определяет имя расписания (ссылка: Расписание), которое указывает, забирает ли тепловой насос входящий воздух из зоны, снаружи или из комбинации зоны и наружного воздуха. Значение расписания, равное 0, указывает на то, что тепловой насос всасывает воздух из зоны. Значение графика, равное 1, означает, что тепловой насос забирает входящий воздух снаружи. Значения от 0 до 1 обозначают смесь зонального и наружного воздуха, пропорциональную заданному значению. Расписание смесителя впускного воздуха управляет как узлами смесителя впускного воздуха, так и узлами делителя выходящего воздуха, чтобы гарантировать, что работа теплового насоса не способствует повышению или понижению давления в зоне. Например, если значение расписания смесителя приточного воздуха равно 0,4, то узел смесителя приточного воздуха состоит из 40 % наружного воздуха и 60 % зонального воздуха. В этом же случае делитель вытяжного воздуха направляет 60 % выходящего воздуха из ТВД обратно в зону, а 40 % выходящего воздуха выбрасывается наружу. Это имя расписания необходимо указать, если в поле «Конфигурация приточного воздуха» указано значение «Зона и наружный воздух», в противном случае это поле следует оставить пустым.

Поле: Логика управления элементом резервуара[ССЫЛКА]

Это альфа-поле определяет настройки логики управления, когда запускать элемент бака в зависимости от того, работает ли тепловой насос.

Взаимоисключающий означает, что как только нагревательный элемент (элементы) бака активируется, тепловой насос отключается до тех пор, пока не будет достигнуто заданное значение нагревательного элемента.
Одновременный (по умолчанию) означает, что нагревательный элемент бака и тепловой насос используются одновременно для восстановления температуры бака.

Поле: Контрольный датчик 1 Высота в стратифицированном резервуаре[ССЫЛКА]

Это альфа-поле определяет, где измеряется температура бака для управления тепловым насосом, когда тип бака WaterHeater:Stratified . Модель многослойного резервуара определяет температуру резервуара в различных узлах в вертикальном направлении, и доступны различные варианты измерения этой температуры для управления тепловым насосом. Измеряется по высоте от дна бака. Внутренне соответствующий узел определяется на основе этой высоты. Если этот параметр опущен, по умолчанию используется высота Heater1.

Поле: Контрольный датчик 1 Вес[ССЫЛКА]

Модель может дополнительно использовать два датчика управления в многослойных резервуарах. В этом случае температура, измеренная в каждом месте, взвешивается. Этот альфа-вход указывает вес, связанный с датчиком управления 1. Он вводится как значение от 0 до 1. Вес датчика управления 2 определяется путем вычитания этого веса из 1. Значение по умолчанию для этого поля равно 1, что означает, что только управление Используется датчик 1.

Поле: Контрольный датчик 2 Высота в стратифицированном резервуаре[ССЫЛКА]

Это альфа-поле определяет дополнительное второе место, где измеряется температура бака для управления тепловым насосом, когда тип бака WaterHeater:Stratified . Если этот параметр опущен, по умолчанию используется высота Heater2.

Ниже приведен пример ввода для составного объекта WaterHeater:HeatPump:PumpedCondenser и других обязательных объектов компонентов, на которые он ссылается.

 WaterHeater:HeatPump:PumpedCondenser,
      PlantHeatPumpWaterHeater,!- Название
      PlantHPWHSch, !- Имя графика доступности
      PlantHPWHTempSch, !- Имя графика уставки температуры компрессора
      2.0, !- Разность температур зоны нечувствительности {deltaC}
      HPPlantWaterInletNode, !- Имя узла входа воды в конденсатор
      HPPlantWaterOutletNode, !- Имя узла выхода воды из конденсатора
      0,00115525, !- Расход воды конденсатора {м3/с}
      1.00695, !- Расход воздуха через испаритель {м3/с}
      OutdoorAirOnly, !- Конфигурация приточного воздуха
      , !- Имя узла воздухозаборника
      , !- Имя узла выпуска воздуха
      HPPlantAirInletNode, !- Имя узла наружного воздуха
      HPPlantAirOutletNode, !- Имя узла вытяжного воздуха
      , !- Название графика температуры воздуха на входе
      , !- Название графика влажности воздуха на входе
      , !- Имя зоны приточного воздуха
      WaterHeater:Mixed, !- Tank Тип объекта
      HPWHPlantTank, !- Название резервуара
      HPWH Use Inlet Node, !- Tank Use Side Inlet Node Name
      HPWH Use Outlet Node, !- Tank Use Side Outlet Node Name
      Coil:WaterHeating:AirToWaterHeatPump:Pumped, !- DX Coil Object Type
      HPWHPlantDXCoil, !- Название катушки DX
      11. 0, !- Минимальная температура воздуха на входе для работы компрессора {C}
      На открытом воздухе, !- Расположение компрессора
      , !- Имя графика температуры окружающей среды компрессора
      Fan:SystemModel, !- Тип объекта Fan
      HPWHPlantFan, !- Имя вентилятора
      BlowThrough, !- Размещение вентилятора
      , !- Циклическая паразитная электрическая нагрузка {W}
      , !- Паразитная электрическая нагрузка вне цикла {W}
      ; !- Место паразитного отвода тепла

ПРИМЕЧАНИЕ: объект ответвления требуется только при использовании впускных узлов для использования в резервуаре.

 Филиал, г.
    Центральный филиал HPWH, !- Название
    , !- Имя кривой падения давления
    WaterHeater:HeatPump:PumpedCondenser, !- Компонент 1 Тип объекта
    PlantHeatPumpWaterHeater,!- Название компонента 1
    HPWH Use Inlet Node, !- Компонент 1 Inlet Node Name
    HPWH Используйте выходной узел; !- Имя выходного узла компонента 1
  Водонагреватель:Смешанный,
    HPWHPlantTank, !- Имя
    0,757, !- Объем бака {м3}
    Расписание заданной температуры горячей воды установки, !- Имя графика заданной температуры
    2. 0, !- Разность температур зоны нечувствительности {deltaC}
    82.2222, !- Максимальный предел температуры {C}
    ЦИКЛ, !- Тип управления нагревателем
    25000, !- Максимальная мощность обогревателя {Вт}
    0, !- Минимальная мощность обогревателя {Вт}
    , !- Минимальная скорость розжига нагревателя {м3/с}
    , !- Задержка зажигания отопителя {с}
    ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
    0,98, !- Тепловой КПД нагревателя
    , !- Название кривой коэффициента частичной нагрузки
    10, !- Паразитный расход топлива вне цикла {W}
    ЭЛЕКТРОЭНЕРГИЯ, !- Паразитный тип топлива вне цикла
    0, !- Фракция паразитного тепла вне цикла в бак
    30, !- Паразитный расход топлива в цикле {W}
    ЭЛЕКТРОЭНЕРГИЯ, !- Циклический паразитный тип топлива
    0, !- Паразитная доля теплоты в цикле для бака
    На открытом воздухе, !- Индикатор температуры окружающей среды
    , !- Имя графика температуры окружающей среды
    , !- Название зоны температуры окружающей среды
    Узел HPWHPlantTank OA, !- Температура окружающего воздуха Имя узла наружного воздуха
    0,0, !- Коэффициент потерь в выключенном состоянии в зависимости от температуры окружающей среды {Вт/К}
    0. 0, !- Отношение потерь вне цикла к зоне
    0,0, !- Коэффициент потерь цикла по отношению к температуре окружающей среды {Вт/К}
    0.0, !- От доли циклических потерь к зоне
    , !- Пиковый расход {м3/с}
    , !- Использовать название графика доли расхода
    , !- Название графика температуры подачи холодной воды
    HPWH Use Inlet Node, !- Use Side Inlet Node Name
    HPWH Использовать выходной узел, !- Использовать имя бокового выходного узла
    0,98, !- Используйте побочную эффективность
    HPPlantWaterOutletNode, !- Имя входного узла на стороне источника
    HPPlantWaterInletNode, !- Имя выходного узла на стороне источника
    0,98, !- Эффективность на стороне источника
    авто размер; !- Использовать боковой расчетный расход {м3/с}
  Наружный воздух: узел,
    узел OA HPWHPlantTank; !- Имя
  Змеевик: WaterHeating: AirToWaterHeatPump: Перекачиваемый,
    HPWHPlantDXCoil, !- Имя
    25000.0, !- Номинальная теплопроизводительность {Вт}
    3.2, !- Номинальный КПД {Вт/Вт}
    0,736, !- Номинальный коэффициент явного тепла
    29. 44, !- Номинальная температура воздуха на входе в испаритель по сухому термометру {C}
    22.22, !- Номинальная температура воздуха на входе в испаритель по влажному термометру {C}
    55.72, !- Номинальная температура воды на входе в конденсатор {C}
    1.00695, !- Номинальный расход воздуха через испаритель {м3/с}
    0,00115525, !- Номинальный расход воды в конденсаторе {м3/с}
    Нет, !- Мощность вентилятора испарителя включена в номинальный COP
    Нет, !- Мощность насоса конденсатора включена в номинальный COP
    Нет, !- Тепло насоса конденсатора включено в номинальную теплопроизводительность и номинальный КПД
    150.0, !- Мощность водяного насоса конденсатора {Вт}
    0,1, !- Доля теплоты насоса конденсатора в воду
    HPPlantFanAirOutletNode, !- Имя узла воздухозаборника испарителя
    HPPlantAirOutletNode, !- Имя узла воздуховыпускного отверстия испарителя
    HPPlantWaterInletNode, !- Имя узла входа воды в конденсатор
    HPPlantWaterOutletNode, !- Имя узла выхода воды из конденсатора
    100. 0, !- Мощность нагревателя картера {Вт}
    5.0, !- Максимальная температура окружающей среды для работы подогревателя картера {C}
    WetBulbTemperature, !- Тип температуры воздуха испарителя для кривых объектов
    HPWHHeatingCapFTemp, !- Теплопроизводительность Функция названия температурной кривой
    , !- Функция теплопроизводительности от кривой доли воздушного потока Название кривой
    , !- Функция теплопроизводительности от доли расхода воды Название кривой
    HPWHHeatingCOPFTemp, !- COP нагрева Функция названия температурной кривой
    , !- Функция КПД нагрева для кривой доли воздушного потока Название
    , !- Функция COP отопления от доли расхода воды Название кривой
    HPWHPLFFPLR; !- Имя кривой корреляции доли частичной нагрузки
  Вентилятор:Модель системы,
    HPWHPlantFan , !- Имя
    PlantHPWHSch , !- Имя графика доступности
    HPPlantAirInletNode, !- Имя узла воздухозаборника
    HPPlantFanAirOutletNode, !- Имя узла выпуска воздуха
    2.2685 , !- Расчетный максимальный расход воздуха
    Дискретный , !- Метод управления скоростью
    0. 0, !- Доля минимального расхода электроэнергии
    100.0, !- Расчетное повышение давления
    0,9, !- КПД двигателя
    1.0 , !- Двигатель в воздушном потоке Фракция
    AUTOSIZE, !- Расчетное потребление электроэнергии
    TotalEfficiencyAndPressure, !- Метод расчета проектной мощности
    , !- Электрическая мощность на единицу расхода
    , !- Электрическая мощность на единицу расхода на единицу давления
    0,70; !- Общая эффективность вентилятора

Выходы[ССЫЛКА]

HVAC, средний, коэффициент частичной нагрузки компрессора водонагревателя
HVAC, средний, водонагреватель в рабочем цикле Тариф на дополнительную электроэнергию [Вт]
HVAC, Sum, Water Heater On Cycle Вспомогательная электроэнергия [Дж]
ОВиКВ, средний, водонагреватель Внецикл Вспомогательная электроэнергия Тариф [Вт]
HVAC,Sum,Water Heater Off Cycle Вспомогательная электроэнергия [Дж]

Коэффициент частичной нагрузки компрессора водонагревателя[ССЫЛКА]

Этот выход представляет собой средний коэффициент частичной нагрузки компрессора водонагревателя теплового насоса (а также его водяного насоса и вентилятора) для отчетного временного интервала. Этот выходной сигнал не зависит от «Коэффициента частичной нагрузки водонагревателя» (см. «Мощности водонагревателя»), который представляет собой коэффициент частичной нагрузки дополнительного нагревателя (элемента или горелки) в резервуаре для воды. Когда заданная температура нагревателя резервуара для воды (дополнительного) выше, чем температура включения компрессора водонагревателя теплового насоса, компрессор теплового насоса отключается, и для нагрева воды используется нагреватель резервуара для воды (элемент или горелка). В это время коэффициент частичной нагрузки компрессора водонагревателя равен 0,9.0005

Водонагреватель в рабочем цикле Тариф на дополнительную электроэнергию [W][LINK]

Водонагреватель Вспомогательная Электроэнергия [J][LINK]

Тариф на вспомогательную электроэнергию в выключенном состоянии водонагревателя [W][LINK]

Водонагреватель Вспомогательная электроэнергия [J][LINK]

Эти выходные данные представляют собой паразитную электрическую мощность и потребление, связанные с водонагревателем теплового насоса. Конкретные выходные данные отражают паразитное потребление электроэнергии во время циклов включения и выключения компрессора/вентилятора. Эти выходы представляют собой электронные элементы управления или другие электрические компоненты. В модели предполагается, что паразитная мощность не способствует нагреву воды, но может влиять на тепловой баланс воздуха зоны в зависимости от действий пользователя. Выходы паразитного потребления электроэнергии также добавляются к счетчику с Типом ресурса = Электричество, Ключ конечного использования = ГВС, Ключ группы = Установка (см. Выход: Объекты счетчика).

WaterHeater:HeatPump:WrappedCondenser[ССЫЛКА]

Водонагреватель теплового насоса с обернутым конденсатором представляет собой составной объект, очень похожий на объект WaterHeater:HeatPump:PumpedCondenser . Он также сочетает в себе бак водонагревателя, «змеевик» прямого расширения (DX) и вентилятор для обеспечения потока воздуха через воздушный змеевик, связанный с системой сжатия DX. Основное отличие состоит в том, что вместо прокачки воды через внешний конденсатор нагревательные змеевики обертываются вокруг бака или погружаются в него. Этот тип HPWH наиболее распространен в блочных устройствах, предназначенных для жилых помещений.

Для моделирования воды теплового насоса с обернутым конденсатором файл входных данных должен включать некоторую комбинацию следующих объектов в зависимости от моделируемой конфигурации:

WaterHeater:HeatPump:WrappedCondenser (обязательно)
Водонагреватель: Многослойный (обязательно)
Змеевик:ВодянойНагрев:ВоздухВводаТепловой насос:Обернутый (обязательно)
Вентилятор:Модель системы! или Вентилятор:Вкл.Выкл. (обязательно)
ZoneHVAC:EquipmentList (когда HPWH забирает часть или весь воздух из зоны, тип и название водонагревателя теплового насоса должны быть в этом списке)
ZoneHVAC:EquipmentConnections (когда HPWH забирает часть или весь воздух из зоны, в этом объекте должны быть указаны имена узлов входа и выхода воздуха HPWH)
OutdoorAir: список узлов (для HPWH, использующих наружный воздух в качестве источника тепла полностью или частично, в этом списке должно быть указано имя узла наружного воздуха HPWH)

Поля ввода для составного объекта подробно описаны ниже:

Входы[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Поле: Имя графика доступности[ССЫЛКА]

Поле: Название графика уставки температуры компрессора[ССЫЛКА]

Поле: Разность температур зоны нечувствительности[ССЫЛКА]

Поле: Нижнее расположение конденсатора[ССЫЛКА]

Это числовое поле содержит расстояние от дна бака до дна обернутого конденсатора.

Поле: Верхнее расположение конденсатора[ССЫЛКА]

Это числовое поле содержит расстояние от дна бака до верха обернутого конденсатора.

Поле: Скорость воздушного потока испарителя[ССЫЛКА]

Это числовое поле содержит скорость потока воздуха через воздушный змеевик (испаритель) теплового насоса в кубических метрах в секунду. Это имитируемый фактический расход воздуха, который может отличаться от номинального объемного расхода воздуха испарителя, указанного для змеевика DX теплового насоса (Ссылка Coil:WaterHeating:AirToWaterHeatPump:Wrapped). Значения должны быть больше 0, иначе это поле вычисляется автоматически. При автоматическом расчете (значение поля = autocalculate ), расход воздуха через испаритель устанавливается равным номинальной теплопроизводительности змеевика прямого нагрева теплового насоса, умноженной на 5,035E-5 м3/с/Вт. Если этот расход отличается от номинального объемного расхода воздуха испарителя, указанного в объекте змеевика DX теплового насоса (ссылка Coil:WaterHeating:AirToWaterHeatPump:Wrapped), пользователь должен также указать имя кривой модификатора общей теплопроизводительности (функция air доля потока) и имя кривой модификатора КПД нагрева (функция доли потока воздуха) в связанном объекте теплообменника DX для учета различий в мощности и потребляемой мощности при неноминальном расходе воздуха.

Поле: Конфигурация впускного воздуха[ССЫЛКА]

Поле: Имя узла воздухозаборника[ССЫЛКА]

Поле: Имя узла выпуска воздуха[ССЫЛКА]

Поле: Имя узла наружного воздуха[ССЫЛКА]

Поле: Имя узла вытяжного воздуха[ССЫЛКА]

Поле: Название графика температуры воздуха на входе[ССЫЛКА]

Поле: Название графика влажности воздуха на входе[ССЫЛКА]

Поле: Имя зоны приточного воздуха[ССЫЛКА]

Поле: Тип объекта резервуара[ССЫЛКА]

Поле: Название резервуара[ССЫЛКА]

Это буквенное поле содержит название конкретного водонагревателя, используемого данным водонагревателем с тепловым насосом. Это должен быть бак типа WaterHeater:Stratified .

Поле: Tank Use Side Inlet Node Name[ССЫЛКА]

Это альфа-поле содержит название впускного узла стороны использования бака водонагревателя, используемого этим водонагревателем теплового насоса. Это имя должно совпадать с именем узла «Использовать боковой вход» в объекте бака водонагревателя (ссылка 9).1824 Водонагреватель: Многослойный ). Это поле обязательно, если узлы стороны использования бака водонагревателя подключены к контуру установки, в противном случае оставьте это поле пустым. При использовании объект ответвления должен отражать, что этот узел является частью объекта WaterHeater:HeatPump:WrappedCondenser (см. пример объекта ответвления ниже).

Поле: Tank Use Side Outlet Node Name[ССЫЛКА]

Это альфа-поле содержит название выходного узла стороны использования бака водонагревателя, используемого этим водонагревателем теплового насоса. Это имя должно совпадать с именем узла «Использовать боковой выпуск» в объекте бака водонагревателя (ссылка 9).1824 Водонагреватель: Многослойный ). Это поле обязательно, если узлы стороны использования бака водонагревателя подключены к контуру установки, в противном случае оставьте это поле пустым. При использовании объект ответвления должен отражать, что этот узел является частью объекта WaterHeater:HeatPump:WrappedCondenser (см. пример объекта ответвления ниже).

Поле: Тип объекта катушки DX[ССЫЛКА]

Поле: Имя катушки DX[ССЫЛКА]

Это альфа-поле содержит название конкретного теплообменника DX ( Coil:WaterHeating:AirToWaterHeatPump:Wrapped ), используемого данным водонагревателем теплового насоса.

Поле: Минимальная температура воздуха на входе для работы компрессора[ССЫЛКА]

Поле: Расположение компрессора[ССЫЛКА]

Это альфа-поле (выбор) содержит местоположение компрессора теплового насоса, а температура воздуха для этого местоположения используется для управления работой нагревателя картера компрессора в объекте Coil:WaterHeating:AirToWaterHeatPump:Wrapped. Допустимые записи: Расписание , Зона или На открытом воздухе . Если выбрано «Расписание», в поле ниже необходимо указать имя графика температуры окружающей среды компрессора; в противном случае поле ниже следует оставить пустым. Если выбрана «Зона», работа нагревателя картера управляется на основе температуры воздуха в зоне, указанной в поле «Имя зоны впускного воздуха», а конфигурация впускного воздуха должна быть «ZoneAirOnly» или «ZoneAndOutdoorAir». Если выбрано значение «На улице», работа нагревателя картера регулируется в зависимости от температуры наружного воздуха.

Поле: Название графика температуры окружающего воздуха компрессора[ССЫЛКА]

Поле: Тип объекта вентилятора[ССЫЛКА]

Поле: Имя вентилятора[ССЫЛКА]

Это альфа-поле содержит имя конкретного вентилятора (Fan:SystemModel или объект Fan:OnOff ), используемого этим водонагревателем теплового насоса.

Поле: Размещение вентилятора[ССЫЛКА]

Поле: Паразитная электрическая нагрузка в цикле[ССЫЛКА]

Поле: Паразитная электрическая нагрузка вне цикла[ССЫЛКА]

Поле: Место паразитного отвода тепла[ССЫЛКА]

Поле: Имя узла смесителя впускного воздуха[ССЫЛКА]

Поле: Имя узла делителя выпускного воздуха[ССЫЛКА]

Поле: Название расписания смесителя впускного воздуха[ССЫЛКА]

Поле: Логика управления элементом резервуара[ССЫЛКА]

Взаимоисключающий означает, что как только нагревательный элемент (элементы) бака активируется, тепловой насос отключается до тех пор, пока не будет достигнуто заданное значение нагревательного элемента.
Одновременный (по умолчанию) означает, что нагревательный элемент бака и тепловой насос используются одновременно для восстановления температуры бака.

Поле: Контрольный датчик 1 Высота в стратифицированном резервуаре[ССЫЛКА]

Поле: Контрольный датчик 1 Вес[ССЫЛКА]

Поле: Контрольный датчик 2 Высота в стратифицированном резервуаре[ССЫЛКА]

Ниже приведен пример ввода для составного объекта WaterHeater:HeatPump:WrappedCondenser и других обязательных объектов компонентов, на которые он ссылается.

 WaterHeater:HeatPump:WrappedCondenser,
  PlantHeatPumpWaterHeater,!- Название
  PlantHPWHSch, !- Имя графика доступности
  PlantHPWHTempSch, !- Имя графика уставки температуры компрессора
  3,89, !- Разность температур зоны нечувствительности {deltaC}
  0. 0664166667, !- Расположение нижней части конденсатора
  0.8634166667, !- Верхнее расположение конденсатора
  0,2279, !- Расход воздуха через испаритель {м3/с}
  OutdoorAirOnly, !- Конфигурация приточного воздуха
  , !- Имя узла воздухозаборника
  , !- Имя узла выпуска воздуха
  HPPlantAirInletNode, !- Имя узла наружного воздуха
  HPPlantAirOutletNode, !- Имя узла вытяжного воздуха
  , !- Название графика температуры воздуха на входе
  , !- Название графика влажности воздуха на входе
  , !- Имя зоны приточного воздуха
  WaterHeater:Stratified, !- Тип объекта бака
  HPWHPlantTank, !- Название резервуара
  HPWH Use Inlet Node, !- Tank Use Side Inlet Node Name
  HPWH Use Outlet Node, !- Tank Use Side Outlet Node Name
  Coil:WaterHeating:AirToWaterHeatPump:Wrapped, !- Тип объекта катушки DX
  HPWHPlantDXCoil, !- Название катушки DX
  7.2, !- Минимальная температура воздуха на входе для работы компрессора {C}
  На открытом воздухе, !- Расположение компрессора
  , !- Имя графика температуры окружающей среды компрессора
  Fan:SystemModel, !- Тип объекта Fan
  HPWHPlantFan, !- Имя вентилятора
  DrawThrough, !- Веерное размещение
  0, !- Циклическая паразитная электрическая нагрузка {W}
  0, !- Паразитная электрическая нагрузка вне цикла {Вт}
  , !- Местоположение паразитного отвода тепла
  , !- Имя узла смесителя впускного воздуха
  , !- Имя узла воздухораспределителя на выходе
  , !- Имя расписания смесителя впускного воздуха
  Взаимоисключающий, !- Логика управления элементом резервуара
  1. 262, !- Высота датчика 1 в стратифицированном резервуаре
  0,75, !- Вес датчика управления 1
  0,464; !- Контроль высоты датчика 2 в стратифицированном резервуаре

 Филиал, г.
      Центральный филиал HPWH, !- Название
      , !- Имя кривой падения давления
      WaterHeater:HeatPump:WrappedCondenser, !- Компонент 1 Тип объекта
      PlantHeatPumpWaterHeater,!- Название компонента 1
      HPWH Use Inlet Node, !- Компонент 1 Inlet Node Name
      HPWH Используйте выходной узел; !- Имя выходного узла компонента 1
  Водонагреватель:Стратифицированный,
    HPWHPlantTank, !- Имя
    Водонагреватель, !- Подкатегория конечного использования
    0,287691, !- Объем бака {м3}
    1,594, !- Высота бака {м}
    Вертикальный цилиндр, !- Форма бака
    , !- Периметр резервуара {м}
    100, !- Максимальный предел температуры {C}
    MasterSlave, !- Управление приоритетом обогревателя
    График заданной температуры горячей воды установки, !- Название графика заданной температуры нагревателя 1
    18. 5, !- Разность температур зоны нечувствительности нагревателя 1 {deltaC}
    4500, !- Мощность нагревателя 1 {Вт}
    1,129, !- Нагреватель 1 Высота {м}
    График уставки температуры горячей воды установки, !- Название графика уставки температуры нагревателя 2
    18.5, !- Разность температур зоны нечувствительности нагревателя 2 {deltaC}
    0, !- Мощность нагревателя 2 {Вт}
    0,266, !- Высота нагревателя 2 {м}
    Электричество, !- Тип топлива обогревателя
    1, !- Тепловой КПД нагревателя
    8.3, !- Паразитный расход топлива вне цикла {W}
    Электричество, !- Внецикловый паразитный тип топлива
    0, !- Фракция паразитного тепла вне цикла в бак
    1, !- Паразитная высота вне цикла {м}
    8.3, !- Циклический паразитный расход топлива {W}
    Электричество, !- В цикле Паразитный тип топлива
    0, !- Паразитная доля теплоты в цикле для бака
    1, !- Паразитная высота цикла {м}
    На открытом воздухе, !- Индикатор температуры окружающей среды
    , !- Имя графика температуры окружающей среды
    , !- Название зоны температуры окружающей среды
    , !- Температура окружающего воздуха Имя узла наружного воздуха
    0,7878, !- Равномерный коэффициент потери поверхностного слоя на единицу площади в зависимости от температуры окружающей среды {Вт/м2-K}
    1, !- Фракция потери кожи к зоне
    , !- Коэффициент потерь дымовых газов вне цикла в зависимости от температуры окружающей среды {Вт/К}
    1, !- Отношение потерь дымовых газов вне цикла к зоне
    0,001, !- Пиковый расход {м3/с}
    , !- Использовать название графика доли расхода
    , !- Название графика температуры подачи холодной воды
    HPWH Use Inlet Node, !- Use Side Inlet Node Name
    HPWH Использовать выходной узел, !- Использовать имя бокового выходного узла
    1, !- Используйте побочную эффективность
    0, !- Использовать высоту бокового впуска {м}
    автовычисление, !- Использовать высоту бокового выхода {м}
    HPPlantWaterOutletNode, !- Имя входного узла на стороне источника
    HPPlantWaterInletNode, !- Имя выходного узла на стороне источника
    1, !- Эффективность на стороне источника
    0,7, !- Высота входа со стороны источника {м}
    0, !- Высота выхода со стороны источника {м}
    Фиксированный, !- Режим входа
    autosize, !- Использовать боковой расчетный расход {м3/с}
    autosize, !- Расчетный расход со стороны источника {м3/с}
    1. 5, !- Время восстановления косвенного нагрева воды {ч}
    12; !- Количество узлов
  Наружный воздух: узел,
    узел OA HPWHPlantTank; !- Имя
  Змеевик: WaterHeating: AirToWaterHeatPump: Обернутый,
    HPWHPlantDXCoil, !- Имя
    2349.6, !- Номинальная теплопроизводительность {Вт}
    2.4, !- Номинальный КПД {Вт/Вт}
    0,981, !- Номинальный коэффициент явного тепла
    19.72, !- Номинальная температура воздуха на входе в испаритель по сухому термометру {C}
    13.5, !- Номинальная температура воздуха на входе в испаритель по влажному термометру {C}
    48,89, !- Номинальная температура воды в конденсаторе {C}
    0,189, !- Номинальный расход воздуха через испаритель {м3/с}
    Да, !- Мощность вентилятора испарителя включена в номинальный COP
    HPPlantFanAirOutletNode, !- Имя узла воздухозаборника испарителя
    HPPlantAirOutletNode, !- Имя узла воздуховыпускного отверстия испарителя
    0, !- Мощность нагревателя картера {Вт}
    10, !- Максимальная температура окружающей среды для работы подогревателя картера {C}
    WetBulbTemperature, !- Тип температуры воздуха испарителя для кривых объектов
    HPWH-Htg-Cap-fT, !- Теплопроизводительность Функция названия температурной кривой
    , !- Функция теплопроизводительности от кривой доли воздушного потока Название кривой
    HPWH-Htg-COP-fT, !- COP нагрева Функция названия температурной кривой
    , !- Функция КПД нагрева для кривой доли воздушного потока Название
    HPWH-COP-fPLR; !- Имя кривой корреляции доли частичной нагрузки
    Вентилятор:Вкл. Выкл.,
    HPWHPlantFan, !- Имя
    PlantHPWHSch, !- Имя графика доступности
    0,1722, !- Общий КПД вентилятора
    65, !- Повышение давления {Па}
    0,2279, !- Максимальный расход {м3/с}
    1, !- КПД двигателя
    0, !- Двигатель в воздушном потоке Фракция
    HPPlantAirInletNode, !- Имя узла воздухозаборника
    Узел HPPlantFanAirOutlet; !- Имя узла выпуска воздуха

Выходы[ССЫЛКА]

ОВКВ, средний, водонагреватель Коэффициент частичной нагрузки компрессора
HVAC, средний, водонагреватель в рабочем цикле Вспомогательная электроэнергия [Вт]
HVAC, Sum, Water Heater On Cycle Вспомогательная электроэнергия [Дж]
ОВиКВ, средний, водонагреватель Внецикл Вспомогательная электроэнергия Тариф [Вт]
HVAC, Sum, Water Heater Off Cycle Вспомогательная электроэнергия [Дж]

Коэффициент частичной нагрузки компрессора водонагревателя[ССЫЛКА]

Водонагреватель в рабочем цикле Тариф на дополнительную электроэнергию [W][LINK]

Водонагреватель Вспомогательная Электроэнергия [J][LINK]

Тариф на вспомогательную электроэнергию в выключенном состоянии водонагревателя [W][LINK]

Водонагреватель Вспомогательная электроэнергия [J][LINK]

Объекты холодного хранения тепла[ССЫЛКА]

Существует четыре типа объектов холодного хранения тепла, которые можно добавить в контуры установки. (Чтобы смоделировать аккумулирование холода, интегрированное с модульными блоками кондиционирования воздуха, см. охлаждающий змеевик с аккумулированием тепла в разделе [coilcoolingdxsinglespeedthermalstorage]. Четыре объекта аккумулирования холода для контуров установки:

ThermalStorage:Ice:Simple
ThermalStorage:Ice:Detailed
ThermalStorage: охлажденная вода: смешанная
Тепловое хранение: охлажденная вода: стратифицированная

Эти объекты обычно размещаются на стороне подачи первичного контура охлажденной воды последовательно или параллельно с одним или несколькими чиллерами. При использовании типа схемы работы установки «уставка компонента» (PlantEquipmentOperation:ComponentSetpoint) для управления работой используются уставки чиллера и резервуара-накопителя. С помощью объекта SetpointManager:Scheduled (или другого соответствующего типа диспетчера заданных значений) можно использовать заданные значения на выходном узле чиллера и выходном узле хранилища льда для управления распределением нагрузки на охлаждение и временем зарядки хранилища. Примеры уставок для различных режимов работы показаны в таблице ниже:

Зарядка резервуара для хранения льда	-5С	7С
Охлаждение только с чиллером	7С	99С
Охлаждение с чиллером и хранилищем (полностью загрузите чиллер перед использованием хранилища))	7С	7С
Охлаждение с чиллером и аккумулированием (чиллер несет часть нагрузки, действительно, если чиллер находится перед хладагентом)	10С	7С

Примеры файлов были разработаны для трех распространенных конфигураций хранения:

1. Серия – Чиллер вверх по течению: В этой конфигурации холодильная машина размещается первой на той же ветви, что и единица хранения.

2. Серия – чиллер на выходе: в этой конфигурации чиллер размещается вторым на той же ветви, что и накопитель.

Параллельный: В этой конфигурации чиллер находится на ответвлении, параллельном ответвлению блока хранения, когда он не заряжается. В режиме зарядки клапаны будут изменены таким образом, чтобы чиллер был подключен последовательно перед накопителем. Чтобы выполнить это в EnergyPlus, чиллер должен быть смоделирован с использованием двух разных объектов чиллера, чтобы представить один и тот же чиллер. Один чиллер на параллельной ветке работает только тогда, когда накопитель не заряжается. Другой чиллер, расположенный последовательно перед накопительным блоком, работает только в режиме зарядки.

Другие соображения по поводу применения объектов холодного аккумулирования тепла включают:

В объекте PlantLoop «Минимальная температура контура» должна быть установлена равной или меньше самой низкой уставки, которая будет использоваться в любом месте контура.
Чтобы завершить цикл зарядки накопителя, используйте AvailabilityManager:LowTemperatureTurnOff, чтобы отключить первичный контур охлажденной воды, когда температура на выходе из резервуара-накопителя приближается к заданному значению чиллера в режиме зарядки, указывая на то, что резервуар полностью заряжен. Например, если чиллер настроен на подачу охлажденной воды с температурой -5°C во время зарядки, то зарядку можно отключить, когда температура воды, выходящей из накопительного блока, достигнет -4°C. При использовании первично-вторичного контура может потребоваться запланировать этот менеджер доступности, чтобы он был активен только тогда, когда системы ОВКВ отключены, чтобы избежать конфликта между управлением спросом и менеджером доступности.

ThermalStorage:Ice:Simple[ССЫЛКА]

Эта модель хранения тепла основана на простом моделировании резервуара для хранения льда с фиксированной емкостью. Резервуар загружается или замораживается в конфигурации «лед на змеевике», когда лед накапливается на внешней стороне труб, по которым соляной раствор или раствор гликоля из чиллера. Существует два варианта разгрузки (расплава): внутренний или внешний. Внутренний расплав использует одни и те же жидкостные трубки для загрузки и выгрузки. Внешнее таяние использует отдельный путь жидкости для сброса, так что сначала тают внешние слои льда. Модель хранения льда включает предполагаемый 3-ходовой клапан для управления объемом загрузки/разгрузки в зависимости от температуры поступающей воды и заданной температуры выходного узла. Предполагается, что резервуар для хранения полностью заряжен (заполнен льдом) в начале каждой среды. Затем баку разрешается заряжаться и разряжаться в дни прогрева окружающей среды. Резервуар лучше всего контролировать с помощью схемы работы установки PlantEquipmentOperation:ComponentSetpoint, которая требует, чтобы уставка была установлена менеджером уставки на выходном узле установки для хранения льда.

Поля ввода для объекта подробно описаны ниже:

Входы[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Это буквенное поле содержит идентификационное имя резервуара для хранения льда.

Поле: Тип хранения льда[ССЫЛКА]

В этом альфа-поле указывается тип моделируемого резервуара для хранения льда. Существует два варианта: « IceOnCoilInternal » моделирует лед на змеевике, внутреннее таяние. «IceOnCoilExternal» моделирует лед на змеевике, внешнее таяние.

Поле: Емкость[ССЫЛКА]

Это числовое поле содержит номинальную емкость хранилища льда в ГДж (Гига равно 109).

Поле: Имя входного узла[ССЫЛКА]

В этом альфа-поле указывается имя узла входа охлажденной воды.

Поле: Имя выходного узла[ССЫЛКА]

В этом альфа-поле указывается имя узла выхода охлажденной воды.

Ниже приведен пример ввода для объекта THERMAL STORAGE:ICE:SIMPLE.

 ThermalStorage:Ice:Простой,
      ITS, !- Имя хранилища льда
      IceOnCoilInternal, !- Тип хранения льда
      1,5, !- Вместимость хранилища льда {ГДж}
      Входной узел ITS, !- Входной узел контура установки
      Выходной узел ИТС; !- Выходной узел контура установки

Выходы[ССЫЛКА]

Следующие выходные данные доступны для простой модели Ice Storage:

HVAC,Average,Ice Thermal Storage Запрошенная нагрузка [Вт]
Зона, Средняя, Конечная доля накопления льда []
HVAC, средний, ледовый аккумулирующий массовый расход [кг/с]
ОВКВ, средняя, температура на входе в аккумулирование льда [C]
HVAC, средняя, температура на выходе из аккумулятора льда [C]
ОВКВ, средний, лед Тепловой аккумулятор Охлаждение Скорость нагнетания [Вт]
HVAC,Sum,Ice Тепловое накопление Охлаждение Энергия разряда [Дж]
ОВКВ, средний, холодный аккумулирующий теплоноситель Скорость зарядки охлаждения [Вт]
HVAC,Sum,Ice Тепловое накопление Охлаждающая зарядка Энергия [Дж]

Хранилище льда Запрошенная нагрузка [W] [ССЫЛКА]

Нагрузка, запрошенная схемой управления предприятием. Положительное значение указывает на охлаждающую нагрузку или запрос на разгрузку (расплавление) бака. Отрицательное значение указывает на запрос на зарядку (заморозку) бака.

Конечная фракция термического хранения льда [][ССЫЛКА]

Доля полного хранилища льда, которое присутствует в конце текущего временного шага HVAC. Если информация сообщается с частотой менее подробной, это значение усредняется за отчетный период.

Массовый расход аккумулятора льда [кг/с][ССЫЛКА]

Общий массовый расход воды через компонент хранения льда. Поскольку компонент включает в себя предполагаемый трехходовой клапан, этот поток может проходить через весь бак, весь в обход через клапан или их смесь.

Температура на входе в термоаккумулятор льда [C][LINK]

Температура воды на входе в компонент хранения льда.

Температура на выходе из термоаккумулятора льда [C][LINK]

Температура воды на выходе из компонента для хранения льда.

Скорость разряда охлаждающего накопителя льда [Вт] [ССЫЛКА]

Скорость охлаждения, обеспечиваемая компонентом хранения льда. Положительное значение указывает на то, что резервуар для льда разряжается (тает). Нулевое значение указывает на то, что бак заряжается или бездействует.

Энергия разряда охлаждения при хранении льда [J][LINK]

Энергия охлаждения, обеспечиваемая компонентом хранения льда. Положительное значение указывает на то, что резервуар для льда разряжается (тает). Нулевое значение указывает на то, что бак заряжается или бездействует.

Скорость зарядки для охлаждения аккумулятора льда [W] [ССЫЛКА]

Скорость зарядки, подаваемой на компонент хранения льда. Положительное значение указывает на то, что резервуар для льда заряжается (замораживается). Нулевое значение указывает на то, что резервуар разряжается или бездействует.

Энергия охлаждающего заряда аккумулирования льда [J][LINK]

Энергия зарядки, подаваемая на компонент хранения льда. Положительное значение указывает на то, что резервуар для льда заряжается (замораживается). Нулевое значение указывает на то, что резервуар разряжается или бездействует.

ThermalStorage:Ice:Подробно[ССЫЛКА]

Подробная модель хранения льда позволяет пользователям EnergyPlus более точно моделировать блоки хранения льда конкретных производителей. Это возможно благодаря использованию кривых для имитации работы блока хранения льда во время загрузки и разгрузки. В этой реализации как зарядка, так и разрядка являются функцией доли заряженных/разряженных, а также логарифмической средней разницы температур в единице хранения. Более подробная информация о модели приведена в Техническом справочнике по EnergyPlus. В оставшейся части этого раздела описываются входные данные, необходимые для подробной модели хранения льда, и выходные данные, которые она может дать.

Входы[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Это поле представляет собой имя детализированной системы хранения льда, присвоенное ему пользователем.

Поле: Имя графика доступности[ССЫЛКА]

Это поле является названием расписания (ссылка: Расписание), которое определяет, доступна ли система хранения льда в течение определенного периода времени. Это позволяет отключать систему в определенное время года. Значение меньше или равное нулю указывает на то, что система хранения льда недоступна. Любое значение больше нуля означает, что система доступна. Если это поле пустое, расписание имеет значение 1 для всех периодов времени.

Поле: Емкость[ССЫЛКА]

Это число представляет собой максимальное количество скрытого накопления тепла, доступное в системе хранения льда. Эта модель не позволяет удалять или добавлять ощутимую энергию из резервуара. Таким образом, всегда предполагается, что она находится при температуре замерзания материала для хранения. Емкость выражается в единицах ГДж.

Поле: Имя входного узла[ССЫЛКА]

Это имя узла, который соединяет систему хранения льда с заводским контуром. Это входной узел к компоненту хранения льда. Следующее поле определяет выходной узел. Из-за наличия внутреннего байпаса в этой модели есть другие «узлы», которые обрабатываются внутри программы. Пользователям не нужно определять какие-либо узлы, кроме узлов входа и выхода.

Поле: Имя выходного узла[ССЫЛКА]

Это имя другого узла, который соединяет систему хранения льда с заводским контуром. Это выходной узел к компоненту хранения льда.

Поле: Технические характеристики переменной кривой разрядки[ССЫЛКА]

Подробная модель хранения льда в EnergyPlus использует функцию кривой программы. Кривая разрядки может использовать любую кривую с двумя независимыми переменными. Это поле определяет, какие два параметра являются независимыми переменными при моделировании производительности подробной модели хранения льда во время выгрузки. Существует четыре различных спецификации независимых переменных:

FractionChargedLMTD (где Fraction Charged — первая независимая переменная, а LMTD — вторая независимая переменная)
FractionDischargedLMTD (где Fraction Discharged — первая независимая переменная, а LMTD — вторая независимая переменная)
LMTDMassFlow (где LMTD — первая независимая переменная, а массовый расход — вторая независимая переменная)
LMTDFractionCharged (где LMTD — первая независимая переменная, а Fraction Charged — вторая независимая переменная)

Дополнительную информацию о типах кривых можно найти в разделе Кривые. Для получения дополнительной информации о том, как эти кривые используются в модели Detailed Ice Storage, обратитесь к Техническому справочнику.

Поле: Название кривой разрядки[ССЫЛКА]

В этом поле указывается имя фактической кривой, используемой для моделирования процесса разгрузки подробной системы хранения льда. Обратите внимание, что это должна быть кривая с двумя независимыми переменными.

Поле: Характеристики переменной кривой зарядки[ССЫЛКА]

Подробная модель хранения льда в EnergyPlus использует функцию кривой программы. Кривая зарядки может использовать любую кривую, имеющую две независимые переменные. Это поле определяет, какие два параметра являются независимыми переменными при моделировании производительности подробной модели хранения льда во время загрузки. Существует четыре различных спецификации независимых переменных:

FractionChargedLMTD (где Fraction Charged — первая независимая переменная, а LMTD — вторая независимая переменная)
FractionDischargedLMTD (где Fraction Discharged — первая независимая переменная, а LMTD — вторая независимая переменная)
LMTDMassFlow (где LMTD — первая независимая переменная, а массовый расход — вторая независимая переменная)
LMTDFractionCharged (где LMTD — первая независимая переменная, а Fraction Charged — вторая независимая переменная)

Поле: Название кривой зарядки[ССЫЛКА]

В этом поле указывается имя фактической аппроксимирующей кривой, которая будет использоваться для моделирования процесса загрузки детализированной системы хранения льда. Обратите внимание, что это должна быть кривая с двумя независимыми переменными.

Поле: Временной шаг данных кривой[ССЫЛКА]

Это поле определяет, какой временной шаг был использован для получения аппроксимации кривой, указанной в предыдущих входных данных. Этот параметр важен, потому что аппроксимация кривой безразмерна. Таким образом, данные, использованные для построения аппроксимации кривой, были основаны на определенном отрезке времени. Во многих случаях это, вероятно, один час или 1,0. Единицами для этого параметра являются часы.

Поле

: Паразитная электрическая нагрузка во время разрядки[ССЫЛКА]

Это поле определяет количество паразитного потребления электроэнергии (для управления или другого различного потребления электроэнергии, связанного с самим блоком хранения льда) во время фазы разрядки. Этот параметр безразмерный и умножается на текущую нагрузку на резервуар.

Поле

: Паразитная электрическая нагрузка во время зарядки[ССЫЛКА]

Это поле определяет величину паразитного потребления электроэнергии (для управления или другого различного потребления электроэнергии, связанного с самим блоком хранения льда) во время фазы зарядки. Этот параметр безразмерный и умножается на текущую нагрузку на резервуар.

Поле: Коэффициент потерь в баке[ССЫЛКА]

В этом поле указывается потеря льда, хранящегося в течение определенного часа. Это поле является безразмерным (в час). Он не умножается на разницу температур между резервуаром и окружающей средой, в которой он может находиться.

Поле: Температура замерзания носителя[ССЫЛКА]

Этот параметр определяет температуру замерзания/таяния льда в градусах Цельсия. Для большинства резервуаров это просто 0,0°C (значение по умолчанию). Однако в некоторых резервуарах могут использоваться другие материалы или соли, которые могут изменить температуру замерзания. Это можно изменить с помощью этого параметра.

Поле: Индикатор процесса оттаивания[ССЫЛКА]

Это поле ввода помогает более точно моделировать процесс зарядки, определяя, как происходит оттаивание льда. Есть два варианта для этого ввода: InsideMelt и OutsideMelt . Некоторые системы хранения льда по своей природе начинают процесс зарядки с голым змеевиком или без льда на поверхности зарядки, даже если в резервуаре все еще хранится лед. Пример такой системы иногда называют системой внутреннего таяния льда на змеевике, и эти системы определяют этот параметр с помощью опции «InsideMelt» для этого поля. Другие системы плавят лед снаружи, оставляя лед на поверхности зарядки, когда начинается зарядка. Эти системы моделируются с использованием опции «OutsideMelt». Для систем, в которых процесс зарядки существенно не зависит от доли заряда, можно игнорировать этот вход, приняв значение по умолчанию. Значение по умолчанию для этого поля — «OutsideMelt».

Пример IDF:

 ThermalStorage:Ice:Detailed,
      Ice Tank, !- Имя хранилища льда
      ON, !- График доступности Ice Storage
      0,5, !- Вместимость хранилища льда {ГДж}
      Входной узел резервуара для льда, !- Входной узел контура установки
      Выходной узел резервуара для льда, !- Выходной узел контура установки
      FractionDischargedLMTD, !- Тип подгонки кривой разряда
      DischargeCurve, !- Имя кривой разрядки
      FractionChargedLMTD, !- Тип подгонки кривой зарядки
      ChargeCurve, !- Название кривой зарядки
      1.0, !- Временной шаг данных подбора кривой
      0,0001, !- Паразитная электрическая нагрузка при разряде
      0,0002, !- Паразитная электрическая нагрузка при зарядке
      0,0003, !- Коэффициент потерь бака
      0,0; !- Температура замерзания [C]

Выходы[ССЫЛКА]

Текущие подробные выходные переменные для хранения льда:

Система, Средняя, Скорость охлаждения для хранения льда [Вт]
Система, среднее значение, доля изменения накопления тепла льда []
Система, средняя, ледовая термоаккумулятор Конечная фракция []
Система, средняя, массовый расход с аккумулированием льда [кг/с]
Система, средняя, байпасный массовый расход аккумулятора льда [кг/с]
Система, средняя, Массовый расход резервуара для хранения тепла льда [кг/с]
Система, средняя температура охлаждающей жидкости на входе [C]
Система, усредненная, накопительная температура льда Смешанная температура на выходе [C]
Система, средняя, температура на выходе из резервуара-накопителя льда [C]
Система, средняя, лед Тепловое накопление Охлаждение Мощность нагнетания [Вт]
Система, сумма, лед, аккумулирование тепла, охлаждение, разряд, энергия [Дж]
Система, средняя, холодопроизводительность аккумулирования льда, мощность охлаждения [Вт]
Система, сумма, лед, аккумулирование тепла, охлаждающая энергия заряда [Дж]
Система, средняя, аккумулирование льда Вспомогательный тариф на электроэнергию [Вт]
Система, сумма, накопление тепла льдом Вспомогательная электроэнергия [Дж]
Система, средняя, аккумулирование тепла льдом на змеевике Фракция []

Скорость охлаждения аккумулятора льда [Вт] [ССЫЛКА]

Фактическая нагрузка (абсолютное значение), обеспечиваемая системой хранения льда в течение текущего временного шага

Доля изменения запаса тепла льда [][ССЫЛКА]

Изменение доли заряда резервуара со льдом, заряжаемого в течение текущего временного шага (положительное для зарядки, отрицательное для разрядки).

Конечная фракция термического хранения льда [][ССЫЛКА]

Фракция заряда системы хранения льда в конце временного шага

Фракция хранения тепла льда на змеевике [][ССЫЛКА]

Доля льда, фактически находящаяся на замерзающей поверхности в конце временного шага. Это может отличаться для системы «внутри расплава», чем конечная фракция (см. предыдущий выходной параметр).

Массовый расход аккумулятора льда [кг/с][ССЫЛКА]

Массовый расход через компонент льдохранилища

Массовый расход байпаса ледогенератора [кг/с][ССЫЛКА]

Массовый расход через байпас компонента хранилища льда (в обход фактического блока)

Массовый расход резервуара для хранения тепла льда [кг/с][ССЫЛКА]

Массовый расход через сам блок хранения льда

Температура теплоносителя для хранения льда на входе [C][LINK]

Температура на входе в компонент для хранения льда

Смешанная температура на выходе для хранения льда [C][LINK]

Температура на выходе компонента после смешивания любого байпасного потока с потоком через блок хранения льда

Температура на выходе из резервуара для хранения льда [C][LINK]

Температура на выходе самого блока хранения льда ниже уровня смешивания с любым байпасным потоком

Охлаждение (в виде скорости) блоком хранения льда или скорость его разрядки

Суммарное охлаждение, производимое устройством для хранения льда, или скорость его разрядки

Скорость заряда охлаждающего устройства для хранения льда [W][LINK]

Произведена зарядка (в виде ставки) для блока хранения льда

Тепловое хранение льда Зарядка энергии для охлаждения [J][LINK]

Суммарная зарядка блока хранения льда

Тариф на дополнительную электроэнергию для хранения тепла льда [W][LINK]

Электроэнергия в результате паразитных нагрузок на блок хранения льда для таких элементов, как элементы управления или другие различные части самого блока хранения льда

Потребление электроэнергии в результате паразитных нагрузок на блок хранения льда для таких элементов, как элементы управления или другие различные части самого блока хранения льда

ThermalStorage:ChilledWater:Mixed[ССЫЛКА]

Объект ThermalStorage:ChilledWater:Mixed аналитически решает дифференциальное уравнение, управляющее энергетическим балансом резервуара для воды. Охлажденная вода «используется» путем отбора из «используемой стороны» водяного бака. Резервуар косвенно заряжается за счет циркуляции холодной воды через «сторону источника» резервуара для воды.

Управление основано на циклическом движении потока через сторону источника. Когда температура резервуара поднимается выше температуры «включения», запрашивается поток со стороны источника. Поток со стороны источника будет продолжаться до тех пор, пока бак не остынет ниже заданного значения или температуры «отключения».

Для поступления тепла из окружающей среды температура окружающего воздуха может быть взята из графика, зоны или внешней среды. При использовании с зоной приток тепла от кожи удаляется из теплового баланса зоны как отрицательный внутренний приток тепла.

Входы[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Уникальное имя объекта ThermalStorage:ChilledWater:Mixed.

Поле: Объем бака[ССЫЛКА]

Объем теплоаккумулятора [м3].

Поле: Имя расписания заданной температуры[ССЫЛКА]

Ссылка на объект расписания, определяющий уставку температуры охлажденной воды [°C]. Также известна как «температура отключения».

Поле: разница температур зоны нечувствительности[ССЫЛКА]

Разница температур [Δ°C] между заданным значением и температурой «включения», при которой накопительный бак потребует охлаждения. Другими словами, температура «включения» — это заданное значение + зона нечувствительности.

Поле: Предел минимальной температуры[ССЫЛКА]

Температура [°C], при которой вода в резервуаре становится слишком холодной. Поток со стороны источника не допускается, когда температура бака ниже этого предела. Минимальная температура всегда должна быть ниже заданной температуры.

Поле: Номинальная холодопроизводительность[ССЫЛКА]

В этом поле описывается типичная холодопроизводительность, которую может обеспечить бак для охлажденной воды. Поскольку это пассивное устройство, фактическая мощность охлаждения зависит от температуры воды и скорости потока. Однако это поле используется для описания номинальной холодопроизводительности резервуара с охлажденной водой для диспетчерского управления, когда в схемах работы установки требуется холодопроизводительность для моделирования распределения оборудования.

Поле: Индикатор температуры окружающей среды[ССЫЛКА]

Индикатор температуры окружающего воздуха указывает, как будет отображаться температура окружающего воздуха. Поле может быть «Расписание», «Зона» или «Внешний вид». Если используется расписание , в поле «Имя расписания температуры окружающей среды» указаны значения температуры окружающей среды. Если используется зона , зона , температура воздуха в зоне, указанная в поле «Зона температуры окружающей среды», обеспечивает температуру окружающей среды. Если используется Exterior , температура наружного воздуха по сухому термометру обеспечивает температуру окружающей среды.

Поле: Имя графика температуры окружающего воздуха[ССЫЛКА]

Поле содержит наименование объекта расписания, задающего температуру окружающего воздуха вокруг резервуара для скин-наростов. Это поле используется только в том случае, если индикатор температуры окружающей среды имеет значение Schedule .

Поле: Название зоны температуры окружающей среды[ССЫЛКА]

Ссылка на зональный объект, определяющий температуру окружающего воздуха вокруг резервуара для скин-наростов. Это поле используется только в том случае, если индикатор температуры окружающей среды имеет значение 9.1288 Зона .

Поле: Температура наружного воздуха Имя узла [ССЫЛКА]

В этом необязательном альфа-поле указывается имя узла наружного воздуха (OutdoorAir:Node), используемое для определения условий окружающей среды, окружающих резервуар с охлажденной водой. Это поле применимо только в том случае, если индикатор температуры окружающего воздуха указан как Внешний , в противном случае это поле следует оставить пустым. Указанное имя узла также должно быть указано в объекте OutdoorAir:Node, где высота узла учитывается при расчете условий наружного воздуха на основе данных о погоде. В качестве альтернативы, имя узла может быть указано в объекте OutdoorAir:NodeList, где условия наружного воздуха берутся непосредственно из данных о погоде.

Поле: Коэффициент теплопередачи от температуры окружающей среды[ССЫЛКА]

Коэффициент усиления [Вт/К] от температуры окружающего воздуха. Этот коэффициент часто называют «UA» для общих тепловых характеристик резервуара с учетом поступления тепла от обшивки резервуара.

Поле: Использовать имя узла бокового впуска[ССЫЛКА]

Соединение впускного узла с контуром установки для стороны использования резервуара для хранения охлажденной воды. Обычно сторона использования забирает охлажденную воду из резервуара и возвращает более теплую воду.

Поле: Использовать имя узла бокового выхода[ССЫЛКА]

Соединение выходного узла с контуром установки для стороны использования резервуара для хранения охлажденной воды. Как правило, используется боковая охлажденная вода из резервуара и возвращается более теплая вода.

Поле: Использовать эффективность боковой теплопередачи[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне использования и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды на стороне использования и воды в резервуаре. Если эффективность ниже, то температура воды на выходе со стороны использования не будет такой холодной, как вода в резервуаре, что имитирует теплообменник.

Поле: Использовать имя графика доступности на стороне[ССЫЛКА]

Это поле содержит название графика доступности для стороны использования резервуара для воды. Если значение расписания равно 0,0, то сторона использования недоступна и поток запрашиваться не будет. Если значение расписания примечание равно 0.0 (обычно используется 1), сторона использования доступна. Если это поле пустое, расписание имеет значение 1 для всех периодов времени.

Поле: Use Side Design Flow Rate[ССЫЛКА]

Это поле используется для указания расчетного расхода через сторону использования резервуара с охлажденной водой. Объемный расчетный расход указывается в м3/с. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия, подключенного к стороне Use. Результаты определения размера сообщаются в файле EIO.

Поле: Имя узла входа на стороне источника[ССЫЛКА]

Соединение впускного узла с контуром установки для стороны источника резервуара для хранения охлажденной воды. Обычно сторона источника забирает из резервуара несколько теплую воду и возвращает более холодную воду. Объемный расход со стороны источника получается из контура установки. Величину расхода через сторону источника можно контролировать, задав поле «Максимальный расход ответвления» в объекте «ОТВЕТВИЕ», который соединяет входной узел источника.

Поле: Имя выходного узла на стороне источника[ССЫЛКА]

Соединение выходного узла с контуром установки для стороны источника резервуара для хранения охлажденной воды. Обычно сторона источника забирает из резервуара несколько теплую воду и возвращает более холодную воду.

Поле

: Эффективность теплопередачи на стороне источника[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне источника и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды со стороны источника и воды в резервуаре. Если эффективность ниже, то температура воды на выходе со стороны источника не будет такой холодной, как вода в резервуаре, что имитирует теплообменник.

Поле: Имя графика доступности исходной стороны[ССЫЛКА]

Это поле содержит название графика доступности для стороны источника водяного бака. Если значение расписания равно 0,0, то исходная сторона недоступна и поток запрашиваться не будет. Если значение расписания не равно 0.0 (обычно используется 1), исходная сторона доступна. Если это поле пустое, расписание имеет значение 1 для всех периодов времени.

Поле: Расчетный расход на стороне источника[ССЫЛКА]

Это поле используется для указания расчетного расхода на стороне источника резервуара с охлажденной водой. Объемный расчетный расход указывается в м3/с. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия. Результаты определения размера сообщаются в файле EIO.

Поле: Время восстановления бака[ССЫЛКА]

Это поле используется для автоматического определения расчетного расхода на стороне источника. Поле используется, если предыдущее поле настроено на автоматический размер, а сторона источника воды в резервуаре находится на стороне потребления контура установки. Это время в часах, в течение которого резервуар с охлажденной водой должен косвенно охлаждаться с 14,4°C до 9°C.0,0ºC, используя температуру на выходе из связанного объекта Plant Sizing.

Ниже приведен пример объекта ввода.

 ThermalStorage: ChilledWater: Mixed,
    Резервуар для хранения охлажденной воды 1 , !- Название
    4.0 , !- Объем бака
    CW-Tank-Temp-Schedule, !- Имя графика заданной температуры
    3.5, !- Разность температур зоны нечувствительности
    1.0 , !- Минимальный температурный предел
    25000 , !- Номинальная холодопроизводительность
    Зона , !- Индикатор температуры окружающей среды
    , !- Имя графика температуры окружающей среды
    ZN_1_FLR_1_SEC_5 , !- Имя зоны температуры окружающей среды
    , !- Температура окружающего воздуха Имя узла наружного воздуха
    5. 0 , !- Коэффициент теплопередачи от температуры окружающей среды
    CW Узел выпускного впускного отверстия резервуара, !- Использовать имя узла бокового впускного отверстия
    Узел выпускного отверстия резервуара CW , !- Использовать имя узла бокового выпускного отверстия
    1.0 , !- Используйте побочную эффективность
    TES Use Schedule, !- Use Side Availability Schedule Name
    Autosize , !- Использовать боковой расчетный расход
    Узел впуска заряда бака CW, !- Имя узла впуска со стороны источника
    Выходной узел заряда бака CW, !- Имя выходного узла на стороне источника
    1.0, !- Эффективность на стороне источника
    График начислений TES, !- Название графика доступности на стороне источника
    Autosize , !- Расчетный расход на стороне источника
    4,0; !- Время восстановления танка

Выходы[ССЫЛКА]

Для баков-аккумуляторов охлажденной воды выводятся следующие выходные переменные.

Температура бака-аккумулятора охлажденной воды !- HVAC Среднее значение [C]
Накопитель охлажденной воды Конечная температура резервуара !- HVAC Средняя [C]
Термоаккумулятор охлажденной воды Коэффициент теплопритока !- HVAC Среднее значение [Вт]
Резервуар-аккумулятор охлажденной воды Тепловыделение !- Сумма ОВКВ [Дж]
Хранилище охлажденной воды Использование боковой массовый расход !- HVAC Средний [кг/с]
Хранение охлаждённой воды Температура стороны использования на входе !- HVAC Среднее значение [C]
Хранение охлажденной воды Использование Температура на выходе сбоку !- HVAC Среднее значение [C]
Теплоаккумулятор охлажденной воды Используемая сторона Коэффициент теплопередачи !- HVAC Среднее значение [Вт]
Теплоаккумулирование охлажденной воды Использование боковой теплопередачи Энергия !- HVAC Сумма [Дж]
Массовый расход на стороне источника с аккумулированием охлажденной воды !- Среднее значение ОВКВ [кг/с]
Термоаккумулятор охлажденной воды Температура на входе со стороны источника !- HVAC Среднее значение [C]
Температура аккумулирования охлажденной воды на стороне источника, температура на выходе !- HVAC Среднее значение [C]
Теплоаккумулятор охлажденной воды со стороны источника Коэффициент теплопередачи !- HVAC Среднее значение [Вт]
Теплоаккумулятор охлажденной воды со стороны источника Энергия теплопередачи !- HVAC Сумма [Дж]

Температура резервуара для хранения охлажденной воды [C][LINK]

Средняя температура воды в баке.

Конечная температура резервуара для хранения охлажденной воды [C][LINK]

Конечная температура водяного бака в конце системного временного шага. Если эта выходная переменная сообщается с интервалом «Подробно», ее можно использовать для проверки точного энергетического баланса в резервуаре для хранения воды.

Коэффициент тепловыделения в баке-аккумуляторе охлажденной воды [W][LINK]

Средняя скорость теплообмена в бак-аккумулятор с окружающей средой. Это обычно является положительным при окружающем нагреве резервуара для хранения.

Резервуар для хранения тепла с охлажденной водой [J][LINK]

Обмен энергией в бак-аккумулятор из окружающей среды. Это обычно является положительным при окружающем нагреве резервуара для хранения.

Термальное хранение охлажденной воды, боковой массовый расход [кг/с] [ССЫЛКА]

Массовый расход стороны использования.

Термоаккумулятор охлажденной воды Использование Температура на входе [C][LINK]

Температура на входе на стороне использования.

Термоаккумулятор охлажденной воды Использование Температура на выходе [C][LINK]

Температура на выходе со стороны использования.

Скорость теплопередачи на стороне использования аккумулирования охлажденной воды [W][LINK]

Средняя скорость теплопередачи между водой на стороне использования и водой в баке.

Хранилище охлажденной воды Использование боковой теплопередачи Энергия [J][LINK]

Энергия теплопередачи между водой на стороне использования и водой в резервуаре.

Массовый расход со стороны источника с аккумулированием охлажденной воды [кг/с][ССЫЛКА]

Массовый расход на стороне источника.

Температура на входе со стороны источника аккумулирования охлажденной воды [C][LINK]

Температура на входе на стороне источника.

Температура охлаждающей воды на выходе со стороны источника [C][LINK]

Температура на выходе со стороны источника.

Коэффициент теплопередачи на стороне источника с аккумулированием охлажденной воды [W][LINK]

Средняя скорость теплопередачи между водой на стороне источника и водой в резервуаре.

Энергия теплопередачи на стороне источника аккумулирования охлажденной воды [J][LINK]

Энергия теплопередачи между водой на стороне источника и водой в резервуаре.

ThermalStorage: ChilledWater: Stratified[ССЫЛКА]

Объект ThermalStorage:ChilledWater:Stratified делит резервуар для воды на несколько узлов одинакового объема. Узлы связаны эффектами вертикальной проводимости, межузловым течением жидкости и перемешиванием температурной инверсии. Объект одновременно решает дифференциальные уравнения, определяющие балансы энергии в узлах, численным методом. Системный временной шаг разделен на множество небольших подшагов, которые позволяют симуляции фиксировать события, происходящие в очень коротком временном масштабе. Охлажденная вода «используется» путем отбора из «используемой стороны» водяного бака. Резервуар косвенно заряжается за счет циркуляции холодной воды через «сторону источника» резервуара для воды.

Входы[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Уникальное имя объекта ThermalStorage:ChilledWater:Stratified.

Поле: Объем бака[ССЫЛКА]

Объем теплоаккумулятора [м3].

Поле: Высота бака[ССЫЛКА]

Высота [м] бака. Для формы HorizontalCylinder (см. ниже) высота резервуара является мерой в осевом направлении, то есть высотой, если бы вы поставили цилиндр на его конец.

Поле: Форма бака[ССЫЛКА]

Форма резервуара определяет размер и поверхностные потери многослойных узлов. Есть три варианта: «Вертикальный цилиндр», «Горизонтальный цилиндр» и «Другое».

VerticalCylinder описывает большинство вертикальных цилиндрических резервуаров для воды.

HorizontalCylinder описывает несколько специальных резервуаров для воды и несколько больших коммерческих резервуаров для хранения. HorizontalCylinder подразумевает, что бак разделен на узлы равной массы, но не одинаковой высоты.

Прочее описывает резервуары для хранения воды, которые имеют однородное горизонтальное поперечное сечение, но не являются цилиндрами, например кубовидной или другой формы. Затем длина периметра указывается в поле «Периметр резервуара».

Если пусто, по умолчанию используется форма VerticalCylinder .

Поле: Периметр резервуара[ССЫЛКА]

Длина периметра резервуара [м]. Это поле используется только в том случае, если Tank Shape имеет значение Other .

Поле: Имя расписания заданной температуры[ССЫЛКА]

Поле: разница температур зоны нечувствительности[ССЫЛКА]

Поле: Высота датчика температуры[ССЫЛКА]

Это поле используется для описания места в резервуаре, где измеряется температура для принятия решений по управлению. Программа свяжет один из узлов с этой высотой и будет использовать температуру этого узла для принятия управляющих решений. Местоположение указано в метрах от дна резервуара.

Поле: Предел минимальной температуры[ССЫЛКА]

Поле: Номинальная холодопроизводительность[ССЫЛКА]

Поле: Индикатор температуры окружающей среды[ССЫЛКА]

Индикатор температуры окружающего воздуха указывает, как будет отображаться температура окружающего воздуха. Поле может быть «Расписание», «Зона» или «Внешний вид». Если используется расписание , в поле «Имя расписания температуры окружающей среды» указаны значения температуры окружающей среды. Если используется зона , зона , температура воздуха в зоне, указанная в поле «Зона температуры окружающей среды», обеспечивает температуру окружающей среды. Если Внешний вид , температура наружного воздуха по сухому термометру обеспечивает температуру окружающей среды.

Поле: Название графика температуры окружающей среды[ССЫЛКА]

Поле: Название зоны температуры окружающей среды[ССЫЛКА]

Поле: Температура наружного воздуха Имя узла [ССЫЛКА]

В этом необязательном альфа-поле указывается имя узла наружного воздуха, используемое для определения условий окружающей среды, окружающих резервуар с охлажденной водой. Это поле применимо только в том случае, если индикатор температуры окружающего воздуха указан как Внешний , в противном случае это поле следует оставить пустым. Указанное имя узла также должно быть указано в объекте OutdoorAir:Node, где высота узла учитывается при расчете условий наружного воздуха на основе данных о погоде. В качестве альтернативы, имя узла может быть указано в объекте OutdoorAir:NodeList, где условия наружного воздуха берутся непосредственно из данных о погоде.

Поле: Равномерный коэффициент потери кожи на единицу площади в зависимости от температуры окружающей среды[ССЫЛКА]

Равномерный коэффициент поверхностных потерь [Вт/м2-K] или U-значение резервуара по отношению к температуре окружающего воздуха. Равномерная потеря поверхностного слоя приходится на изоляцию резервуара. Общие потери в любом конкретном узле резервуара могут быть дополнительно изменены с помощью полей «Коэффициент дополнительных потерь» для учета теплового короткого замыкания из-за проникновения труб, основания резервуара и любых других эффектов потерь.

Поле: Использовать имя узла бокового впуска[ССЫЛКА]

Поле: Использовать имя узла бокового выхода[ССЫЛКА]

Поле: Использовать эффективность боковой теплопередачи[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне использования и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды на стороне использования и воды в резервуаре. Если эффективность ниже, то температура воды на выходе со стороны использования не будет такой холодной, как вода в резервуаре, что имитирует теплообменник.

Поле: Использовать имя графика доступности на стороне[ССЫЛКА]

Это поле содержит название графика доступности для стороны использования резервуара для воды. Если значение расписания равно 0,0, то сторона использования недоступна и поток запрашиваться не будет. Если значение расписания не равно 0.0 (обычно используется 1), то доступна сторона использования. Если это поле пустое, расписание имеет значение 1 для всех периодов времени.

Поле: Использовать высоту бокового впуска[ССЫЛКА]

Высота входа в бак со стороны использования. Если пусто, входное отверстие по умолчанию находится в верхней части резервуара. Высота входа не может быть выше высоты бака.

Поле: Использовать высоту бокового выхода[ССЫЛКА]

Высота бокового выхода из бака. Если пусто или автоматически вычислить , впускное отверстие по умолчанию находится на дне резервуара. Высота выпускного отверстия не может быть выше высоты бака.

Поле: Use Side Design Flow Rate[ССЫЛКА]

Это поле используется для указания расчетного расхода через рабочую сторону резервуара для воды. Объемный расчетный расход указывается в м3/с. Поле необходимо, когда сторона использования подключена к контуру установки. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия. Результаты определения размера сообщаются в файле EIO.

Поле: Имя входного узла на стороне источника[ССЫЛКА]

Поле: Имя выходного узла на стороне источника[ССЫЛКА]

Поле

: Эффективность теплопередачи на стороне источника[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне источника и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды со стороны источника и воды в резервуаре. Если эффективность меньше 1,0, то температура воды на выходе со стороны источника будет меньше, чем температура воды в баке на выходе из узла, что имитирует теплообменник.

Поле: Имя графика доступности исходной стороны[ССЫЛКА]

Это поле содержит название графика доступности для стороны источника водяного бака. Если значение расписания равно 0,0, то исходная сторона недоступна и поток запрашиваться не будет. Если значение расписания не равно 0.0 (обычно используется 1), то исходная сторона доступна. Если это поле пустое, расписание имеет значение 1 для всех периодов времени.

Поле: Высота входного отверстия со стороны источника[ССЫЛКА]

Высота входа в резервуар со стороны источника. Если пусто или автоматически вычислить , впускное отверстие по умолчанию находится на дне резервуара. Высота входа не может быть выше высоты бака.

Поле: Высота выхода со стороны источника[ССЫЛКА]

Высота бокового выхода источника из резервуара. Если пусто, входное отверстие по умолчанию находится в верхней части резервуара. Высота выпускного отверстия не может быть выше высоты бака.

Поле: Расчетный расход на стороне источника[ССЫЛКА]

Поле: Время восстановления бака[ССЫЛКА]

Это поле используется для автоматического определения расчетного расхода на стороне источника. Поле используется, если предыдущее поле настроено на автоматический размер, а сторона источника воды в резервуаре находится на стороне потребления контура установки. Это время в часах, в течение которого резервуар с охлажденной водой должен косвенно охлаждаться с 14,4°C до 9,0°C, используя температуру на выходе в связанном объекте Plant Sizing.

Поле: Режим входа[ССЫЛКА]

Входной режим подачи жидкости со стороны использования и источника. Есть два варианта: «Исправлено» или «Ищу». В Фиксированный режим , жидкость поступает на фиксированных высотах, указанных выше. В режиме Seeking жидкость «ищет» стратифицированный узел, ближайший к температуре на входе, и добавляет весь поток к этому узлу. Режим Seeking обеспечивает максимальное расслоение.

Поле: Количество узлов[ССЫЛКА]

Количество стратифицированных узлов в баке. Должен быть хотя бы один узел. Максимальное количество узлов равно 10, хотя это ограничение можно увеличить, отредактировав IDD.

Поле: Дополнительная дестратификационная проводимость[ССЫЛКА]

Дополнительная проводимость дестратификации [Вт/м-K] добавляется к проводимости воды (0,6 Вт/м-K) для учета эффектов вертикальной проводимости вдоль внутренней части стенки резервуара и, возможно, других вертикальных компонентов, таких как погружная трубка. или анодный стержень.

Поле: Узел 1-10 Дополнительный коэффициент потерь[ССЫЛКА]

Дополнительный коэффициент теплопритока [Вт/К], добавляемый к коэффициенту теплопередачи для данного узла для учета теплового короткого замыкания из-за проходки труб, основания резервуара и любых других эффектов потерь.

Ниже приведен пример объекта ввода.

 Тепловое хранение: охлажденная вода: стратифицированная,
    Резервуар для хранения охлажденной воды 1 , !- Название
    4.0 , !- Объем бака
    2.0 , !- Высота бака
    Вертикальный цилиндр, !- Форма бака
     , !- Периметр резервуара
    CW-Tank-Temp-Schedule , !- Название расписания заданной температуры
    3. 5 , !- Разность температур зоны нечувствительности
    1.4 , !- Высота датчика температуры
    1.0 , !- Минимальный температурный предел
    2500, !- Номинальная холодопроизводительность
    Зона, !- Индикатор температуры окружающей среды
     , !- Имя графика температуры окружающей среды
    ZN_1_FLR_1_SEC_5 , !- Имя зоны температуры окружающей среды
     , !- Температура окружающей среды OutdoorAir:Имя узла
    4.2, !- Равномерный коэффициент потери поверхностного слоя на единицу площади в зависимости от температуры окружающей среды
    CW Узел выпускного впускного отверстия резервуара, !- Использовать имя узла бокового впускного отверстия
    Узел выпускного отверстия резервуара CW, !- Использовать имя узла бокового выпускного отверстия
    1.0, !- Используйте побочную эффективность
    ALWAYS_ON, ! — Использовать имя графика доступности на стороне
    1.85 , !- Использовать высоту бокового входа
    0.15 , !- Использовать высоту бокового выхода
    autosize, !- Использовать боковой расчетный расход
    Узел впуска заряда бака CW, !- Имя узла впуска со стороны источника
    Выходной узел заряда бака CW, !- Имя выходного узла на стороне источника
    1. 0, !- Эффективность на стороне источника
    График начислений TES, !- Название графика доступности на стороне источника
    0,15, !- Высота входа со стороны источника
    1,85, !- Высота выпускного отверстия со стороны источника
    autosize, !- Расчетный расход на стороне источника
    2.0, !- Время восстановления танка
    Поиск, !- Режим входа
    6, !- Количество узлов
    0,0; !- Дополнительная дестратификационная проводимость

Выходы[ССЫЛКА]

Следующие выходные переменные сообщаются для резервуаров-аккумуляторов с послойной охлажденной водой.

Температура бака-аккумулятора охлажденной воды !- HVAC Среднее значение [C]
Накопитель охлажденной воды Конечная температура резервуара !- HVAC Средняя [C]
Термоаккумулятор охлажденной воды Коэффициент теплопритока !- HVAC Среднее значение [Вт]
Резервуар-аккумулятор охлажденной воды Тепловыделение !- Сумма ОВКВ [Дж]
Хранилище охлажденной воды Использование боковой массовый расход !- HVAC Средний [кг/с]
Хранение охлаждённой воды Температура стороны использования на входе !- HVAC Среднее значение [C]
Хранение охлажденной воды Использование Температура на выходе сбоку !- HVAC Среднее значение [C]
Теплоаккумулятор охлажденной воды Используемая сторона Коэффициент теплопередачи !- HVAC Среднее значение [Вт]
Теплоаккумулирование охлажденной воды Использование боковой теплопередачи Энергия !- HVAC Сумма [Дж]
Массовый расход на стороне источника с аккумулированием охлажденной воды !- Среднее значение ОВКВ [кг/с]
Термоаккумулятор охлажденной воды Температура на входе со стороны источника !- HVAC Среднее значение [C]
Температура аккумулирования охлажденной воды на стороне источника, температура на выходе !- HVAC Среднее значение [C]
Теплоаккумулятор охлажденной воды со стороны источника Коэффициент теплопередачи !- HVAC Среднее значение [Вт]
Теплоаккумулятор охлажденной воды со стороны источника Энергия теплопередачи !- HVAC Сумма [Дж]
Узел температуры аккумулирования охлажденной воды <1 - 10> !- Среднее значение ОВКВ [C]
Термоаккумулятор охлажденной воды Конечный температурный узел <1 – 10> !- HVAC Среднее значение [C]

Температура резервуара для хранения охлажденной воды [C][LINK]

Средняя температура резервуара для воды, т. е. среднее значение всех средних температур узла.

Конечная температура резервуара для хранения охлажденной воды [C][LINK]

Коэффициент тепловыделения в баке-аккумуляторе охлажденной воды [W][LINK]

Резервуар для хранения тепла с охлажденной водой [J][LINK]

Термальное хранение охлажденной воды, боковой массовый расход [кг/с] [ССЫЛКА]

Массовый расход стороны использования.

Термоаккумулятор охлажденной воды Использование Температура на входе [C][LINK]

Температура на входе на стороне использования.

Термоаккумулятор охлажденной воды Использование Температура на выходе [C][LINK]

Температура на выходе со стороны использования.

Скорость теплопередачи на стороне использования аккумулирования охлажденной воды [W][LINK]

Средняя скорость теплопередачи между водой на стороне использования и водой в баке.

Хранилище охлажденной воды Использование боковой теплопередачи Энергия [J][LINK]

Энергия теплопередачи между водой на стороне использования и водой в резервуаре.

Массовый расход со стороны источника с аккумулированием охлажденной воды [кг/с][ССЫЛКА]

Массовый расход на стороне источника.

Температура на входе со стороны источника аккумулирования охлажденной воды [C][LINK]

Температура на входе на стороне источника.

Температура охлаждающей воды на выходе со стороны источника [C][LINK]

Температура на выходе со стороны источника.

Коэффициент теплопередачи на стороне источника с аккумулированием охлажденной воды [W][LINK]

Средняя скорость теплопередачи между водой на стороне источника и водой в резервуаре.

Энергия теплопередачи на стороне источника аккумулирования охлажденной воды [J][LINK]

Энергия теплопередачи между водой на стороне источника и водой в резервуаре.

Температура хранения охлажденной воды, узел 1-10 [C][LINK]

Средняя температура узла.

Термоаккумулятор охлажденной воды Конечный температурный узел 1–10 [C][ССЫЛКА]

Конечная температура узла в конце системного временного шага.

Авторское право на содержание документации © 1996-2020 Совет попечителей Иллинойского университета и регенты Калифорнийского университета через Национальную лабораторию Эрнеста Орландо Лоуренса в Беркли. Все права защищены. EnergyPlus является торговой маркой Министерства энергетики США.

Эта документация доступна в рамках лицензии EnergyPlus Open Source License v1. 0.

Вход Выход Ссылка — EnergyPlus 8.0

При соединении с заводским контуром водонагреватель имеет входной и выходной узлы на «стороне источника», а также входной и выходной узлы на «используемой стороне». Сторона источника обычно забирает холодную воду из резервуара и возвращает более теплую воду, например, из солнечных систем горячего водоснабжения или систем рекуперации отработанного тепла. Сторона использования обычно забирает горячую воду из бака и возвращает более холодную воду из водопроводной сети холодного водоснабжения или из выхода системы отопления. Различие между сторонами источника и стороны использования является просто удобством для отчетности. На самом деле их можно использовать взаимозаменяемо. При желании либо сторона источника, либо сторона использования могут использоваться сами по себе, без подключения другой стороны к контуру установки.

Конфигурация водонагревателя

Если сторона использования состоит только из потребления горячей воды для бытовых нужд, можно указать простой расход по расписанию вместо соединений полного контура установки. Расход по расписанию можно использовать одновременно с подключениями к установке со стороны источника, но нельзя использовать с подключениями к установке со стороны использования.

В настоящее время в EnergyPlus есть два объекта водонагревателя:

WaterHeater:Mixed
Водонагреватель: Многослойный

Существует также составной объект, который использует WaterHeater:Mixed как часть своей стратегии:

WaterHeater:HeatPump

Преимущества WaterHeater: Mixed :

может имитировать проточные/безрезервуарные водонагреватели

требует меньше входных данных, чем многослойный резервуар

более быстрое время выполнения, чем многослойный резервуар

подходит для моделирования газовых водонагревателей без подключения к источнику.

Преимущества WaterHeater: многослойный :

лучшее моделирование электрических водонагревателей с двумя нагревательными элементами

лучшее моделирование приложений для хранения тепла, которые полагаются на расслоение для улучшения характеристик теплопередачи.

Стандартные рейтинги[ССЫЛКА]

Водонагреватель: Смешанный[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Имя объекта WaterHeater:Mixed.

Поле: Объем бака[ССЫЛКА]

Объем накопительной емкости [м ³ ]. Размер этого поля можно изменить автоматически, если он используется с объектом Water Heater:Sizing. Хотя это поле может быть снижено до нуля, даже так называемые «безрезервуарные» водонагреватели имеют некоторый объем воды, который поддерживается вокруг нагревательных элементов или в теплообменнике, обычно около 0,00379 м ³ (1 галлон).

Поле: Имя расписания заданной температуры[ССЫЛКА]

Поле: разница температур зоны нечувствительности[ССЫЛКА]

Поле

: Максимальный предел температуры[ССЫЛКА]

Поле: Тип управления отопителем[ССЫЛКА]

Поле: Максимальная мощность нагревателя[ССЫЛКА]

Поле: Минимальная мощность нагревателя[ССЫЛКА]

Поле: Минимальный расход при розжиге нагревателя[ССЫЛКА]

ЕЩЕ НЕ РЕАЛИЗОВАН.

Поле: Задержка зажигания отопителя[ССЫЛКА]

ЕЩЕ НЕ РЕАЛИЗОВАН.

Поле: Тип топлива нагревателя[ССЫЛКА]

Вид топлива, используемого для отопления. Тип топлива может быть электричеством, природным газом, пропановым газом, мазутом №1, мазутом №2, углем, дизельным топливом, бензином, паром, другим топливом1, другим топливом2 или районным отоплением.

Поле: Тепловой КПД нагревателя[ССЫЛКА]

Поле: Название кривой коэффициента нагрузки части[ССЫЛКА]

Ссылка на объект кривой, который соотносит общий КПД водонагревателя с Долей времени работы (если Тип управления Цикл ) или Коэффициентом частичной нагрузки (если Тип управления Модуляция ). Это дополнительный множитель, применяемый к тепловой эффективности нагревателя для расчета использования энергии топлива. Кривая коэффициента частичной нагрузки не должна иметь значение менее 0,1 в диапазоне от 0 до 1. Если кривая коэффициента частичной нагрузки учитывает потери окружающей среды и/или паразитный расход топлива, эти эффекты также не следует вводить в соответствующие поля в этот объект, так как это приведет к двойному учету.

Поле: Паразитный расход топлива вне цикла[ССЫЛКА]

Поле: внецикловый паразитный тип топлива[ССЫЛКА]

Тип топлива, используемого внецикловыми паразитами. Тип топлива может быть электричеством, природным газом, пропановым газом, мазутом №1, мазутом №2, углем, дизельным топливом, бензином, паром, другим топливом1, другим топливом2 или районным отоплением. Тип топлива может быть таким же или отличным от типа топлива нагревателя.

Поле: Фракция паразитного тепла вне цикла в бак[ССЫЛКА]

Доля паразитной энергии топлива вне цикла, которая преобразуется в тепловую энергию, которая попадает в воду резервуара. Например, пилотная лампа будет отдавать большую часть своего тепла воде в резервуаре, если необходимо учитывать эффективность теплового преобразования, поэтому, возможно, разумным будет значение 0,80. Электронные схемы управления, с другой стороны, не нагревают бак и должны быть равны 0.

Поле: Паразитный расход топлива в цикле[ССЫЛКА]

Поле: Паразитный тип топлива во время цикла[ССЫЛКА]

Тип топлива, используемого паразитами во время цикла. Тип топлива может быть электричеством, природным газом, пропановым газом, мазутом №1, мазутом №2, углем, дизельным топливом, бензином, паром, другим топливом1, другим топливом2 или районным отоплением. Тип топлива может быть таким же или отличным от типа топлива нагревателя.

Поле: Фракция паразитного тепла в цикле для бака[ССЫЛКА]

Поле: Индикатор температуры окружающей среды[ССЫЛКА]

Поле: Название графика температуры окружающего воздуха[ССЫЛКА]

Поле: Название зоны температуры окружающего воздуха[ССЫЛКА]

Поле: Температура наружного воздуха Имя узла [ССЫЛКА]

Поле: Коэффициент межцикловых потерь в зависимости от температуры окружающей среды[ССЫЛКА]

Коэффициент потерь [Вт/К] при температуре окружающего воздуха. Часто этот коэффициент идентичен «UA» для кожных потерь. Тем не менее, его также можно использовать для моделирования эффектов потерь дымохода в водонагревателе в дополнение к потерям на кожу.

Поле

: Доля внецикловых потерь в зоне[ССЫЛКА]

Поле

: Коэффициент циклических потерь в зависимости от температуры окружающей среды[ССЫЛКА]

Коэффициент потерь [Вт/К] при температуре окружающего воздуха. Часто этот коэффициент идентичен «UA» для кожных потерь. Если эффекты потерь дымохода моделируются в коэффициенте потерь вне цикла, то это поле будет иметь другое значение, учитывающее только потери кожи.

Поле

: Доля циклических потерь в зоне[ССЫЛКА]

Поле: Расход пикового использования[ССЫЛКА]

Пиковый расход [м ³ /с] использования ГВС для автономной работы, т. е. без соединений узла контура установки. Пиковое значение умножается на график использования доли скорости потока. При наличии узловых соединений это поле не используется.

Поле: Использовать название графика доли расхода[ССЫЛКА]

Поле: Название графика температуры подачи холодной воды[ССЫЛКА]

Поле: Использовать имя узла бокового впуска[ССЫЛКА]

Впускной узел подключения к контуру установки для стороны использования водонагревателя. Обычно сторона использования забирает горячую воду из резервуара и возвращает более холодную воду.

Поле: Использовать имя узла бокового выхода[ССЫЛКА]

Поле: Использовать дополнительное действие[ССЫЛКА]

Поле: Имя входного узла на стороне источника[ССЫЛКА]

Входной узел подключения к контуру установки для стороны источника водонагревателя. Обычно сторона источника забирает холодную воду из резервуара и возвращает более теплую воду. Объемный расход со стороны источника получается из контура установки. Величину расхода на стороне источника можно контролировать, задав поле «Максимальный расход ответвления» в Ответвление объекта, которое соединяет входной узел источника.

Поле: Имя выходного узла на стороне источника[ССЫЛКА]

Поле: Эффективность на стороне источника[ССЫЛКА]

Поле: Использовать боковой расчетный расход[ССЫЛКА]

Это поле является необязательным и используется для указания расчетного расхода через рабочую сторону водонагревателя. Объемный расчетный расход указывается в м ³ /с. Поле необходимо, когда сторона использования подключена к контуру установки. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия. Результаты определения размера сообщаются в файле EIO.

Поле: Расчетный расход со стороны источника[ССЫЛКА]

Это поле является необязательным и используется для указания расчетного расхода через сторону источника водонагревателя. Объемный расчетный расход указывается в м ³ /с. Поле необходимо, когда сторона источника подключена к контуру предприятия. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия. Результаты определения размера сообщаются в файле EIO.

Поле

: Время восстановления косвенного нагрева воды[ССЫЛКА]

Это поле является необязательным и используется для ввода расчетного параметра для автоматического определения расчетных расходов, когда водонагреватель подключен к стороне потребления контура установки. Время восстановления выражается в часах. Это время, в течение которого весь объем резервуара может быть нагрет с 14,4 ºC до 57,2 ºC (от 58 ºF до 135 ºF) с температурой на входе, определенной как температура на выходе в соответствующем объекте Plant Sizing. По умолчанию 1,5 часа. Расчет основан на среднелогарифмической разности температур (LMTD) и включает введенный выше коэффициент эффективности теплопередачи.

 Водонагреватель:Смешанный, ! Автономный электрический, наружный пример
        Открытый электрический бак, !- Название
        0,151, !- Объем бака {м3}
        График заданной температуры горячей воды, !- График заданной температуры
        2.0, !- Разность температур зоны нечувствительности {deltaC}
        82.2222, !- Максимальный предел температуры {C}
        Цикл, !- Тип управления нагревателем {Цикл | Модулировать}
        11712, !- Максимальная мощность нагревателя {Вт}
        , !- Минимальная мощность обогревателя {Вт}
        , !- Минимальная скорость розжига нагревателя {м3/с}
        , !- Задержка зажигания отопителя {с}
        ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
        0,95, !- Тепловой КПД нагревателя
        , !- Кривая коэффициента частичной нагрузки
        15, !- Паразитный расход топлива вне цикла {W}
        ЭЛЕКТРОЭНЕРГИЯ, !- Внецикловый паразитный тип топлива
        0, !- Паразитная доля тепла вне цикла в резервуар
        15, !- Паразитный расход топлива в цикле {W}
        ЭЛЕКТРОЭНЕРГИЯ, !- Циклический паразитный тип топлива
        0, !- Циклическая паразитная доля тепла в резервуар
        На открытом воздухе, !- Индикатор температуры окружающей среды {Расписание | Зона | На улице}
        , !- График температуры окружающей среды
        , !- Зона температуры окружающей среды
        2. 36, !- Коэффициент межцикловых потерь по отношению к температуре окружающей среды {Вт/К}
        , !- Доля внецикловых потерь в зону
        2.36, !- Коэффициент тепловых потерь в зависимости от температуры окружающей среды {Вт/К}
        , !- Доля циклических потерь в зоне
        0,000379, !- Пиковый объемный расход {м3/с}
        График потребности в горячей воде, !- Использовать график доли расхода
        График постоянной температуры сети; !- График температуры подачи холодной воды
Водонагреватель: смешанный, ! Автономный электрический пример без бака
    Tankless, !- Имя
    0,003785, !- Объем бака {м3}
    График заданной температуры горячей воды, !- График заданной температуры
    , !- Разность температур зоны нечувствительности {deltaC}
    82.2222, !- Максимальный предел температуры {C}
    Модулировать, !- Тип управления нагревателем {Цикл | Модулировать}
    11712, !- Максимальная мощность нагревателя {Вт}
    0, !- Минимальная мощность обогревателя {Вт}
    , !- Минимальная скорость розжига нагревателя {м3/с}
    , !- Задержка зажигания отопителя {с}
    ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
    0,95, !- Тепловой КПД нагревателя
    , !- Кривая коэффициента частичной нагрузки
    10, !- Паразитный расход топлива вне цикла {W}
    ЭЛЕКТРОЭНЕРГИЯ, !- Внецикловый паразитный тип топлива
    0, !- Паразитная доля тепла вне цикла в резервуар
    30, !- Паразитный расход топлива в цикле {W}
    ЭЛЕКТРОЭНЕРГИЯ, !- Циклический паразитный тип топлива
    0, !- Циклическая паразитная доля тепла в резервуар
    Расписание, !- Индикатор температуры окружающей среды {Расписание | Зона | На улице}
    График температуры окружающей среды горячей воды, !- График температуры окружающей среды
    , !- Зона температуры окружающей среды
    , !- Коэффициент межцикловых потерь в зависимости от температуры окружающей среды {Вт/К}
    , !- Доля внецикловых потерь в зону
    , !- Коэффициент тепловых потерь в зависимости от температуры окружающей среды {Вт/К}
    , !- Доля циклических потерь в зоне
    0,000379, !- Пиковый объемный расход {м3/с}
    График потребности в горячей воде, !- Использовать график доли расхода
    ; !- График температуры подачи холодной воды
Водонагреватель: смешанный, ! Подключенный заводской контур, пример с газом
  Водонагреватель, !- Название
  0,454, !- Объем бака {м3}
  График заданной температуры горячей воды, !- График заданной температуры
  5. 0, !- Разность температур зоны нечувствительности {deltaC}
  82.2222, !- Максимальный предел температуры {C}
  Цикл, !- Тип управления нагревателем {Цикл | Модулировать}
  2000, !- Максимальная мощность обогревателя {Вт}
  , !- Минимальная мощность обогревателя {Вт}
  , !- Минимальная скорость розжига нагревателя {м3/с}
  , !- Задержка зажигания отопителя {с}
  ПРИРОДНЫЙ ГАЗ, !- Тип топлива нагревателя
  0,80, !- Тепловой КПД нагревателя
  , !- Кривая коэффициента частичной нагрузки
  , !- Паразитный расход топлива вне цикла {W}
  , !- Паразитный внецикловый тип топлива
  , !- Внецикловая паразитная тепловая фракция в резервуар
  , !- Циклический паразитный расход топлива {Вт}
  , !- Циклический паразитный тип топлива
  , !- Циклическая паразитная доля тепла в резервуар
  Расписание, !- Индикатор температуры окружающей среды {Расписание | Зона | На улице}
  График температуры окружающей среды горячей воды, !- График температуры окружающей среды
  , !- Зона температуры окружающей среды
  5. 0, !- Коэффициент межцикловых потерь по отношению к температуре окружающей среды {Вт/К}
  , !- Доля внецикловых потерь в зону
  5.0, !- Коэффициент тепловых потерь в зависимости от температуры окружающей среды {Вт/К}
  , !- Доля циклических потерь в зоне
  , !- Пиковый объемный расход {м3/с}
  , !- Использовать график доли расхода
  , !- График температуры подачи холодной воды
  Водонагреватель Используйте входной узел, !- Используйте боковой входной узел
  Водонагреватель Использовать выходной узел, !- Использовать боковой выходной узел
  1.0, !- Используйте побочную эффективность
  Узел входа источника водонагревателя, !- Узел входа стороны источника
  Узел выхода источника водонагревателя, !- Узел выхода стороны источника
  1,0; !- Эффективность на стороне источника
Водонагреватель:Смешанный,
    Косвенный водонагреватель, !- Имя
    1.00, !- Объем бака {м3}
    График заданной температуры горячей воды, !- График заданной температуры
    5.0, !- Разность температур зоны нечувствительности {deltaC}
    82. 2222, !- Максимальный предел температуры {C}
    Цикл, !- Тип управления нагревателем
    0.0, !- Максимальная мощность нагревателя {Вт}
    , !- Минимальная мощность обогревателя {Вт}
    , !- Минимальная скорость розжига нагревателя {м3/с}
    , !- Задержка зажигания отопителя {с}
    ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
    0,8, !- Тепловой КПД нагревателя
    , !- Кривая коэффициента частичной нагрузки
    , !- Паразитный расход топлива вне цикла {W}
    , !- Паразитный внецикловый тип топлива
    , !- Внецикловая паразитная тепловая фракция в резервуар
    , !- Циклический паразитный расход топлива {Вт}
    , !- Циклический паразитный тип топлива
    , !- Циклическая паразитная доля тепла в резервуар
    Зона, !- Индикатор температуры окружающей среды
    , !- График температуры окружающей среды
    SPACE5-1, !- Зона температуры окружающей среды
    , !- Температура окружающей среды за пределами воздушного узла
    5.0, !- Коэффициент межцикловых потерь по отношению к температуре окружающей среды {Вт/К}
    , !- Доля внецикловых потерь в зону
    5. 0, !- Коэффициент тепловых потерь в зависимости от температуры окружающей среды {Вт/К}
    , !- Доля циклических потерь в зоне
    , !- Пиковый объемный расход {м3/с}
    , !- Использовать график доли расхода
    , !- График температуры подачи холодной воды
    SHWSys1 Pump-SHWSys1 Water HeaterNode, !- Use Side Inlet Node
    SHWSys1 Выходной узел оборудования снабжения, !- Используйте боковой выходной узел
    1.0, !- Используйте побочную эффективность
    Косвенный водонагреватель SrcSideInletNode, !- Узел впуска со стороны источника
    Косвенный водонагреватель SrcSideOutletNode, !- Узел выхода на стороне источника
    0,9, !- Эффективность на стороне источника
    autosize, !- Использовать боковой расчетный расход
    autosize, !- Расчетный расход на стороне источника
    1,0; !- Время восстановления косвенного нагрева воды

Выходы смешанных водонагревателей[ССЫЛКА]

Для объекта WaterHeater:Mixed сообщаются следующие выходные переменные:

 HVAC,Average,Water Heater Tank Temperature [C]
HVAC, средняя, конечная температура бака водонагревателя [C]
HVAC, средний, теплопотери водонагревателя [Вт]
HVAC, Сумма, Энергия тепловых потерь водонагревателя [Дж]
HVAC, средний, массовый расход на стороне использования водонагревателя [кг/с]
HVAC, средняя, температура на входе на стороне использования водонагревателя [C]
HVAC, средняя, температура на выходе из водонагревателя [C]
HVAC, средний, расход теплоносителя на стороне использования водонагревателя [Вт]
HVAC, Sum, Water Heater Use Side Heat Transfer Energy [J]
HVAC, средний, массовый расход на стороне источника водонагревателя [кг/с]
HVAC, средняя, температура на входе со стороны источника водонагревателя [C]
HVAC, средняя, температура на выходе со стороны источника водонагревателя [C]
HVAC, средний, теплопередача на стороне источника нагревателя воды [Вт]
HVAC,Sum,Водяной нагреватель Энергия теплопередачи на стороне источника [Дж]
HVAC, средний, теплопередача паразитного резервуара вне цикла нагревателя воды [Вт]
HVAC, Sum, Энергия теплопередачи паразитного бака водонагревателя вне цикла [Дж]
HVAC, средний, водонагреватель в цикле Паразитная теплопередача бака [Вт]
HVAC, Sum, Water Heater On Cycle Энергия теплопередачи паразитного бака [Дж]
ОВиКВ, средний, водонагреватель Суммарная мощность теплопередачи [Вт]
HVAC,Sum,Общая потребляемая энергия водонагревателя [Дж]
HVAC, средняя, мощность нагрева водонагревателя [Вт]
HVAC, сумма, энергия нагрева водонагревателя [Дж]
HVAC, средний, неудовлетворенная потребность водонагревателя, скорость теплопередачи [Вт]
HVAC,Sum,Неудовлетворенная потребность водонагревателя в энергии теплопередачи [Дж]
HVAC, средний, теплоотдача отвода водонагревателя [Вт]
HVAC, Sum, Энергия теплопередачи с вентиляцией водонагревателя [Дж]
HVAC, средний, чистый коэффициент теплопередачи водонагревателя [Вт]
HVAC,Sum,водяной нагреватель Чистая энергия теплопередачи [Дж]
HVAC,Sum,Цикл водонагревателя на счету []
HVAC, среднее, доля времени работы водонагревателя []
HVAC, средний, коэффициент частичной нагрузки водонагревателя []
HVAC, средняя, электрическая мощность водонагревателя [Вт]
HVAC, средний, водонагреватель <Тип топлива> Скорость [Вт]
HVAC,Sum,Водонагреватель <Тип топлива> Энергия [Дж]
HVAC, средний, паразитный расход воды при выключенном цикле <Тип топлива> Скорость [Вт]
HVAC,Sum,Паразитная энергия водонагревателя вне цикла <Тип топлива> [Дж]
HVAC, Средний, Паразитный Цикл Водонагревателя <Тип топлива> Скорость [Вт]
HVAC,Sum,Water Heater On Cycle Паразитная <Тип топлива> Энергия [Дж]
HVAC, средний, объемный расход воды водонагревателя [м3/с]
HVAC,Sum,Водонагреватель Объем воды [м3]

Температура бака водонагревателя [C][LINK]

Средняя температура воды в баке.

Конечная температура бака водонагревателя [C][LINK]

Коэффициент тепловых потерь водонагревателя [W][LINK]

Энергия тепловых потерь водонагревателя [J][LINK]

Массовый расход на стороне использования водонагревателя [кг/с][ССЫЛКА]

Массовый расход стороны использования. Если он автономный, это расход по расписанию.

Температура на входе на стороне использования водонагревателя [C][LINK]

Температура на входе на стороне использования.

Температура на выходе из водонагревателя [C][LINK]

Температура на выходе со стороны использования.

Скорость теплопередачи на стороне использования водонагревателя [W][LINK]

Средняя скорость теплопередачи между водой на стороне использования и водой в баке.

Водонагреватель Используйте боковую энергию теплопередачи [J][LINK]

Энергия теплопередачи между водой на стороне использования и водой в резервуаре.

Массовый расход на стороне источника водонагревателя [кг/с][ССЫЛКА]

Массовый расход на стороне источника. В автономном режиме это 0,

Температура на входе со стороны источника водонагревателя [C][LINK]

Температура на входе на стороне источника.

Температура на выходе из водонагревателя [C][LINK]

Температура на выходе со стороны источника.

Скорость теплопередачи на стороне источника водонагревателя [W][LINK]

Средняя скорость теплопередачи между водой на стороне источника и водой в резервуаре.

Энергия теплопередачи на стороне источника водонагревателя [J][LINK]

Энергия теплопередачи между водой на стороне источника и водой в резервуаре.

Скорость теплопередачи паразитного бака в выключенном состоянии водонагревателя [W][LINK]

Средняя скорость притока тепла к воде в баке из-за паразитных паразитов вне цикла.

Водонагреватель Вне цикла Паразитный резервуар Энергия теплопередачи [J][LINK]

Тепловая энергия, поступающая в воду в резервуаре из-за паразитных помех вне цикла.

Водонагреватель в цикле Паразитный бак Скорость теплопередачи [W][LINK]

Средняя скорость притока тепла к воде в баке из-за паразитных включений в цикле.

Водонагреватель в цикле Паразитный резервуар Энергия теплопередачи [J][LINK]

Приток энергии к воде в резервуаре из-за циклических паразитных помех.

Водонагреватель Суммарная мощность теплопередачи [W][LINK]

Средняя скорость нагрева, необходимая для поддержания заданной температуры.

Общая потребность в энергии водонагревателя [J][LINK]

Энергия нагрева, необходимая для поддержания заданной температуры.

Скорость нагрева водонагревателя [W][LINK]

Средняя скорость нагрева от нагревательного элемента или горелки.

Водонагреватель Тепловая энергия [J][LINK]

Тепловая энергия, подаваемая нагревательным элементом или горелкой.

Водонагреватель Неудовлетворенная потребность в теплопередаче [W][LINK]

Водонагреватель Неудовлетворенная потребность в энергии теплопередачи [J][LINK]

Скорость теплопередачи отвода водяного нагревателя [W][LINK]

Средняя скорость вентиляции, чтобы температура в резервуаре не превышала Максимальный предел температуры.

Водонагреватель с отводом энергии теплопередачи [J][LINK]

Энергия вентиляции, необходимая для поддержания резервуара ниже максимального предела температуры.

Эффективная теплопередача водонагревателя [Вт] [ССЫЛКА]

Средняя чистая скорость теплопередачи с учетом всех потерь и приростов.

Чистая энергия теплопередачи водонагревателя [J][LINK]

Чистая энергия теплопередачи с учетом всех потерь и выгод.

Цикл водонагревателя на счету [][ССЫЛКА]

Количество включений нагревателя за период времени.

Доля времени работы водонагревателя [][ССЫЛКА]

Доля периода времени, в течение которого нагреватель работал.

Коэффициент частичной нагрузки водонагревателя [][ССЫЛКА]

Доля максимальной мощности нагревателя.

Тариф водонагревателя [W][LINK]

Электроэнергия водонагревателя [Вт] [ССЫЛКА]

Средний расход топлива на нагревательный элемент или горелку.

Энергия водонагревателя [J][LINK]

Энергия расхода топлива на нагревательный элемент или горелку.

Паразитная скорость отключения водонагревателя [W][LINK]

Паразитная электроэнергия в выключенном состоянии водонагревателя [W][LINK]

Средний расход топлива для внецикловых паразитов.

Паразитная энергия в выключенном состоянии водонагревателя [J][LINK]

Энергия расхода топлива на внецикловые паразиты.

Паразитная скорость работы водонагревателя [W][LINK]

Циклический паразитный водонагреватель [W][LINK]

Средний показатель расхода топлива для цикличных паразитов.

Включенный водонагреватель Паразитная энергия [J][LINK]

Энергия расхода топлива на циклические паразиты.

Объемный расход воды водонагревателя [м

³ /с][ССЫЛКА]

Норма расхода воды на сторону использования, если работает автономно.

Объем воды водонагревателя [м

³ ][ССЫЛКА]

Потребление воды на сторону использования при автономной работе.

Объем водопроводной воды водонагревателя [м3][ССЫЛКА]

Объем потребления воды, забираемой из водопровода.

Водонагреватель: Многослойный[ССЫЛКА]

Поле: Имя[ССЫЛКА]

Имя объекта WaterHeater:Stratified.

Поле: Подкатегория конечного использования[ССЫЛКА]

Позволяет указать определяемую пользователем подкатегорию конечного использования, например, «Прачечная», «Мойка посуды» и т. д. Для каждой уникальной подкатегории создается новый счетчик для отчетов (см.: Объект Output:Meter). Подкатегории также указаны в таблице ABUPS в категории конечного использования «Системы водоснабжения». Если это поле опущено или пусто, водопользование будет отнесено к подкатегории конечного использования «Общее».

Поле: Объем бака[ССЫЛКА]

Фактический объем [м3] жидкости в баке. Размер этого поля можно изменить автоматически, если он используется с объектом Water Heater:Sizing. Фактический объем обычно не равен номинальному объему, указанному производителем. Фактический объем почти всегда на 10% ниже для электрических водонагревателей и на 5% ниже для газовых водонагревателей (Burch and Erickson 2004).

Поле: Высота резервуара[ССЫЛКА]

Поле: Форма бака[ССЫЛКА]

Вертикальный цилиндр описывает большинство вертикальных бытовых водонагревателей.

Другое **** означает водонагреватели или накопительные баки, которые имеют однородное горизонтальное поперечное сечение, но не являются цилиндрами, например кубовидной или другой формы. Затем длина периметра указывается в поле «Периметр резервуара».

Если пусто, по умолчанию используется форма VerticalCylinder .

Поле: Периметр резервуара[ССЫЛКА]

Длина периметра резервуара [м]. Это поле используется только в том случае, если Tank Shape имеет значение Other .

Поле

: Максимальный предел температуры[ССЫЛКА]

Поле: Управление приоритетом обогревателя[ССЫЛКА]

Если пусто, по умолчанию используется MasterSlave .

Поле: Название графика уставки температуры нагревателя 1[ССЫЛКА]

Ссылка на объект расписания, определяющий заданное значение температуры горячей воды [°C] для Нагревателя 1. Также называется температурой «отключения».

Поле: Разница температур зоны нечувствительности нагревателя 1[ССЫЛКА]

Разница температур [Δ°C] между заданной точкой и температурой «включения», при которой включается нагреватель 1. Другими словами, температура «включения» — это заданная точка — зона нечувствительности.

Поле: Мощность нагревателя 1[ССЫЛКА]

Поле: Высота нагревателя 1[ССЫЛКА]

Высота [м] Нагревателя 1 в резервуаре.

Поле: Название графика уставки температуры нагревателя 2[ССЫЛКА]

Поле: Разница температур зоны нечувствительности нагревателя 2[ССЫЛКА]

Поле: Мощность нагревателя 2[ССЫЛКА]

Поле: Высота нагревателя 2[ССЫЛКА]

Высота [м] нагревателя 2 в резервуаре.

Поле: Тип топлива отопителя[ССЫЛКА]

Тип топлива, используемого для нагревателей 1 и 2. Тип топлива может быть электричеством, природным газом, пропановым газом, мазутом №1, мазутом №2, углем, дизельным топливом, бензином, паром, другим топливом1, другим топливом2 или районным отоплением.

Поле: Тепловой КПД нагревателя[ССЫЛКА]

Поле: Паразитный расход топлива вне цикла[ССЫЛКА]

Поле: внецикловый паразитный тип топлива[ССЫЛКА]

Поле: Фракция паразитного тепла вне цикла в бак[ССЫЛКА]

Поле: Off-Cycle Parasitic Height[ССЫЛКА]

Высота [м], на которой к резервуару добавляется любое паразитное тепловыделение вне цикла.

Поле: паразитный расход топлива в цикле[ССЫЛКА]

Поле: Паразитный тип топлива во время цикла[ССЫЛКА]

Поле

: Фракция паразитного тепла в цикле для бака[ССЫЛКА]

Поле: Паразитная высота цикла[ССЫЛКА]

Высота [м], на которой к баку добавляется любое паразитное тепловыделение во время цикла.

Поле: Индикатор температуры окружающей среды[ССЫЛКА]

Индикатор температуры окружающего воздуха указывает, как будет отображаться температура окружающего воздуха. Поле может быть Расписание , Зона или На открытом воздухе . Если используется расписание , значение расписания температуры окружающей среды обеспечивает температуру окружающей среды. Если Используется зона , температура воздуха в зоне, указанная в поле «Зона температуры окружающей среды», обеспечивает температуру окружающей среды. Если используется Outdoors , температура наружного воздуха по сухому термометру узла наружного воздуха, указанная в поле Ambient Temperature OutdoorAir:Node, обеспечивает температуру окружающей среды.

Поле: Название графика температуры окружающего воздуха[ССЫЛКА]

Поле: Зона температуры окружающей среды[ССЫЛКА]

Поле: Температура окружающего воздуха, узел наружного воздуха[ССЫЛКА]

Поле

: Равномерный коэффициент потери кожи на единицу площади в зависимости от температуры окружающей среды[ССЫЛКА]

Равномерный коэффициент поверхностных потерь [Вт/м2-K] или U-величина резервуара в зависимости от температуры окружающего воздуха. Равномерная потеря поверхностного слоя учитывает изоляцию резервуара и применима как во время работы, так и во время работы. Общие потери в любом конкретном узле могут быть дополнительно изменены с помощью полей «Коэффициент дополнительных потерь» для учета теплового короткого замыкания из-за проникновения труб, опор водонагревателя и любых других эффектов потерь.

Поле: Фракция потери кожи в зоне [ССЫЛКА]

Поле

: Коэффициент потерь дымовых газов вне цикла в зависимости от температуры окружающей среды[ССЫЛКА]

Коэффициент потерь дымовых газов вне цикла [Вт/К] в зависимости от температуры окружающего воздуха. Это поле в основном относится к газовым водонагревателям с дымоходом.

Поле

: Доля внецикловых потерь дымовых газов в зону[ССЫЛКА]

Поле: Расход пикового использования[ССЫЛКА]

Поле: Использовать название графика доли расхода[ССЫЛКА]

Поле: Название графика температуры подачи холодной воды[ССЫЛКА]

Поле: Использовать имя узла бокового впуска[ССЫЛКА]

Поле: Использовать имя узла бокового выхода[ССЫЛКА]

Поле: Использовать дополнительное действие[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне использования и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды на стороне использования и воды в резервуаре. Если эффективность меньше 1,0, то температура воды на выходе со стороны использования не будет такой горячей, как вода в баке на выходе, имитируя внешний теплообменник, который косвенно связан с баком водонагревателя.

Поле: Использовать высоту бокового впуска[ССЫЛКА]

Поле: Использовать высоту бокового выхода[ССЫЛКА]

Поле: Входной узел на стороне источника[ССЫЛКА]

Поле: Выходной узел на стороне источника[ССЫЛКА]

Поле: Эффективность на стороне источника[ССЫЛКА]

В этом поле указывается эффективность теплопередачи между водой на стороне источника и водой в резервуаре. Если эффективность установлена на 1, то происходит полная теплопередача, имитирующая идеальное смешивание воды со стороны источника и воды в резервуаре. Если эффективность меньше 1,0, то температура воды на выходе со стороны источника будет выше, чем температура воды в баке на выходе, что имитирует внешний теплообменник, который косвенно связан с баком водонагревателя.

Поле: Высота входного отверстия со стороны источника[ССЫЛКА]

Поле: Высота выпускного отверстия на стороне источника[ССЫЛКА]

Поле: Режим входа[ССЫЛКА]

Впускной режим подачи жидкости со стороны использования и источника. Есть два варианта: Фиксированный или Поиск . В фиксированном режиме жидкость поступает на фиксированной высоте, указанной выше. В режиме поиска жидкость «ищет» стратифицированный узел, ближайший к температуре на входе, и добавляет весь поток к этому узлу. Режим Seekingb обеспечивает максимальную стратификацию. По умолчанию Фиксированный .

Поле: Use Side Design Flow Rate[ССЫЛКА]

Это поле является необязательным и используется для указания расчетного расхода через рабочую сторону водонагревателя. Объемный расчетный расход указан в м ³ /с. Поле необходимо, когда сторона использования подключена к контуру установки. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия. Результаты определения размера сообщаются в файле EIO.

Поле: Расчетный расход со стороны источника[ССЫЛКА]

Это поле является необязательным и используется для указания расчетного расхода на стороне источника водонагревателя. Объемный расчетный расход указывается в м ³ /с. Поле необходимо, когда сторона источника подключена к контуру предприятия. Поле может быть автоматически изменено. При авторазмере входной файл должен включать объект Plant Sizing для контура предприятия. Результаты определения размера сообщаются в файле EIO.

Поле: Время восстановления косвенного нагрева воды[ССЫЛКА]

Поле: Количество узлов[ССЫЛКА]

Поле: Дополнительная дестратификационная проводимость[ССЫЛКА]

Дополнительная проводимость дестратификации [Вт/м·К] добавляется к проводимости воды (0,6 Вт/м·К) для учета эффектов вертикальной проводимости вдоль внутренней части стенки резервуара и, возможно, других вертикальных компонентов, таких как дымоход, впускной патрубок холодной воды (погружная трубка) и анодный стержень.

Поле: Узел 1-10 Дополнительный коэффициент потерь[ССЫЛКА]

Дополнительный коэффициент потерь [Вт/м-К] добавляется к потерям на скин-слое для данного узла для учета теплового короткого замыкания из-за проходов труб, опор водонагревателя и любых других эффектов потерь.

 Водонагреватель: многослойный,
    Электрический водонагреватель, !- Название
    Водонагреватель, !- Подкатегория конечного использования
    0,1893, !- Объем бака {м3}
    1. 4, !- Высота резервуара {м}
    Вертикальный цилиндр, !- Форма бака
    , !- Периметр резервуара {м}
    82.2222, !- Максимальный предел температуры {C}
    MasterSlave, !- Приоритет обогревателя
    График заданной температуры горячей воды, !- График заданной температуры нагревателя 1
    2.0, !- Разность температур зоны нечувствительности нагревателя 1 {deltaC}
    4500, !- Мощность нагревателя 1 {Вт} (главный)
    1.0, !- Высота обогревателя 1 {м}
    График заданной температуры горячей воды, !- График заданной температуры нагревателя 2
    5.0, !- Разность температур зоны нечувствительности нагревателя 2 {deltaC}
    4500, !- Мощность нагревателя 2 {Вт} (подчиненный)
    0.0, !- Высота обогревателя 2 {м}
    ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
    0,98, !- Тепловой КПД нагревателя
    10, !- Паразитный расход топлива вне цикла {W}
    ЭЛЕКТРОЭНЕРГИЯ, !- Внецикловый паразитный тип топлива
    0, !- Паразитная доля тепла вне цикла в резервуар
    , !- Паразитная высота вне цикла {м}
    10, !- Паразитный расход топлива в цикле {W}
    ЭЛЕКТРОЭНЕРГИЯ, !- Циклический паразитный тип топлива
    0, !- Циклическая паразитная доля тепла в резервуар
    , !- Циклическая паразитная высота {м}
    ГРАФИК, !- Индикатор температуры окружающей среды
    График температуры окружающей среды, !- График температуры окружающей среды
    , !- Зона температуры окружающей среды
    , !- Температура окружающего воздуха в узле наружного воздуха
    0,846, !- Равномерный коэффициент потери поверхностного слоя на единицу площади в зависимости от температуры окружающей среды {Вт/м2-K}
    , !- Фракция потери кожи в зоне {}
    , !- Коэффициент потерь дымовых газов вне цикла по отношению к температуре окружающей среды {Вт/К}
    , !- Доля внецикловых потерь дымовых газов в зону {}
    , !- Пиковый объемный расход {м3/с}
    , !- Использовать график доли расхода
    , !- График температуры подачи холодной воды
    Водонагреватель Используйте входной узел, !- Используйте боковой входной узел
    Водонагреватель Использовать выходной узел, !- Использовать боковой выходной узел
    1. 0, !- Использовать побочную эффективность {}
    , !- Использовать высоту бокового входа {м}
    , !- Использовать высоту бокового выхода {м}
    , !- Входной узел на стороне источника
    , !- Выходной узел исходной стороны
    , !- Эффективность на стороне источника {}
    , !- Высота входа со стороны источника {м}
    , !- Высота выхода со стороны источника {м}
    ИСПРАВЛЕНО, !- Режим входа {ИСПРАВЛЕНО | ИЩУ}
    6, !- Количество узлов
    0,1, !- Дестратификационная проводимость {Вт/м-К}
    0,15, !- Коэффициент дополнительных потерь узла 1 {Вт/К}
    , !- Коэффициент дополнительных потерь узла 2 {W/K}
    , !- Коэффициент дополнительных потерь узла 3 {W/K}
    , !- Коэффициент дополнительных потерь узла 4 {W/K}
    , !- Коэффициент дополнительных потерь узла 5 {W/K}
    0,1; !- Узел 6 Коэффициент дополнительных потерь {W/K}

Выходы многослойного водонагревателя[ССЫЛКА]

Температура бака водонагревателя [C][LINK]

Средняя температура резервуара для воды, т. е. среднее значение всех средних температур узла.

Конечная температура бака водонагревателя [C][LINK]

Скорость нагрева водонагревателя [W][LINK]

Суммарная средняя скорость нагрева, поставляемая Нагревателем 1 плюс Нагревателем 2.

Водяной нагреватель Тепловая энергия [J][LINK]

Суммарная тепловая энергия, подаваемая нагревателем 1 плюс нагревателем 2.

Цикл водонагревателя на счету [][ССЫЛКА]

Количество включений обогревателя 1 или обогревателя 2 за период времени.

Доля времени работы водонагревателя [][ССЫЛКА]

Доля периода времени, в течение которого работал нагреватель 1 или нагреватель 2.

Кроме того, объект WaterHeater:Stratified также сообщает о следующих выходных переменных:

 HVAC,Average,Water Heater Heater 1 Скорость нагрева [Вт]
HVAC, средний, водонагреватель нагреватель 2 Мощность нагрева [Вт]
HVAC,Sum,Водонагреватель Нагреватель 1 Энергия нагрева [Дж]
HVAC,Sum,Водонагреватель Нагреватель 2 Энергия нагрева [Дж]
HVAC,Sum,Водонагреватель Нагреватель 1 цикл на счет []
HVAC, Sum, Water Heater Heater 2 Cycle On Count []
HVAC, Средний, Водонагреватель Нагреватель 1 Фракция времени работы []
HVAC, средний, водонагреватель, нагреватель 2, доля времени работы []
HVAC,Average,Узел температуры водонагревателя  [C]
HVAC,Average,Узел конечной температуры водонагревателя  [C]

Водонагреватель Нагреватель 1 Скорость нагрева [W][LINK]

Средняя скорость нагрева, обеспечиваемая нагревателем 1.

Водонагреватель, скорость нагрева нагревателя 2 [W][LINK]

Средняя скорость нагрева от Нагревателя 2.

Водонагреватель Нагреватель 1 Энергия нагрева [J][LINK]

Тепловая энергия, поставляемая Нагревателем 1.

Водяной Нагреватель Нагреватель 2 Энергия нагрева [J][LINK]

Тепловая энергия, подаваемая нагревателем 2.

Водонагреватель Нагреватель 1 цикл на счету [][ССЫЛКА]

Количество включений нагревателя 1 за период времени.

Цикл нагревателя 2 нагревателя воды на счету [][ССЫЛКА]

Количество включений обогревателя 2 за указанный период времени.

Водонагреватель Нагреватель 1 Время работы Фракция [][ССЫЛКА]

Доля периода времени, в течение которого работал нагреватель 1.

Водонагреватель Нагреватель 2 Фракция времени работы [][ССЫЛКА]

Доля периода времени, в течение которого работал нагреватель 2.

Температурный узел водонагревателя 1-10 [C][LINK]

Средняя температура узла.

Конечная температура водонагревателя, узел 1-10 [C][LINK]

Конечная температура узла в конце системного временного шага.

Водонагреватель: Размеры[ССЫЛКА]

Далее следует запись idd для этого объекта.

Поле: Название водонагревателя[ССЫЛКА]

Поле: Режим проектирования[ССЫЛКА]

PeakDraw . В этом методе проектирования используются расчетные расходы всех различных требований, предъявляемых к водонагревателю. Размер резервуара зависит от того, как долго он может удовлетворять потребность и как быстро он может восстанавливаться. Пользователь вводит время в часах, в течение которого водонагреватель может удовлетворить потребности. Только потребление горячей воды, подключенное к отдельному водонагревателю, включается в пиковое потребление этого водонагревателя.

ResidentialHUD-FHAMinimum Этот метод проектирования основан на минимально допустимых размерах водонагревателя (установленных HUD-FHA в его Минимальных стандартах собственности для жилых помещений на одну и две семьи, № 4900.1-1982). Пользователь вводит количество ванных комнат и спален в этом входном объекте. Используются наименьшие допустимые размеры водонагревателя.

PerPerson Этот метод проектирования масштабирует размеры на основе общего количества людей во всех зонах здания. Размер каждого водонагревателя в модели будет рассчитан с использованием общего (пикового, расчетного) количества людей для всей модели. Количество людей определяется из объектов People, определенных где-то еще во входном файле

PerFloorArea Этот метод проектирования масштабирует размеры на основе общей площади пола во всех зонах здания. Размер каждого водонагревателя в модели будет рассчитан с использованием всей площади пола в модели. Площади пола определяются из входной геометрии в другом месте входного файла.

PerUnit Этот метод проектирования масштабирует размеры на основе произвольного количества единиц. Это можно использовать, например, для определения размера в зависимости от количества комнат в жилом доме. Пользователь указывает количество единиц в поле ввода этого объекта.

PerSolarCollectorArea В этом методе проектирования объем резервуара масштабируется на основе площади коллектора для солнечного коллектора горячей воды. Площадь коллектора суммируется для всех коллекторов в модели, и размер каждого резервуара определяется как общий. Площадь коллектора определяется из входных данных для солнечных коллекторов, определенных в другом месте во входном файле.

Поле

: Хранилище времени может удовлетворить пиковое потребление [ССЫЛКА]

В этом поле указывается время в часах, в течение которого объем резервуара может выдерживать пиковую загрузку. Он используется для определения объема резервуара, который является простым произведением пикового объемного расхода воды и времени подачи. Нет никакой гарантии, что вода будет иметь нужную температуру на протяжении всего розлива. Это поле используется только в том случае, если Режим разработки установлен на «9».0021 Пиковое вытягивание ». Водонагреватель должен быть подключен к полному контуру установки, находиться на стороне подачи, а для контура установки требуется объект «Расчет параметров установки».

Поле: Время восстановления резервуара[ССЫЛКА]

В этом поле указывается время в часах, которое требуется нагревателю бака для восстановления объема бака. Температура, используемая для определения извлечения, представляет собой начальную температуру 14,4ºC (58ºF) и конечную температуру 57,2ºC (135ºF). Это поле используется только в том случае, если режим проектирования установлен на « PeakDraw 9».0022 ».

Поле
: Номинальный объем резервуара для автоматических соединений установки [ССЫЛКА]

Это поле используется в случае, если водонагреватель косвенно нагревается за счет соединений со стороны источника, и они также имеют автоматический размер. Из-за сложности такого водонагревателя и времени, когда расчет размера происходит внутри EnergyPlus, необходимо сообщать о скорости потока соединения на стороне источника, прежде чем можно будет определить объем бака для соответствия пиковой нагрузке. Это поле ввода используется для ввода номинального объема резервуара для временного использования, пока определяются размеры соединений потока. Это поле используется только в том случае, если Режим разработки установлен на «9». 0021 PeakDraw », а водонагреватель имеет автоматические соединения на стороне потребления.

Поле: Количество спален[ССЫЛКА]

Поле: Количество ванных комнат[ССЫЛКА]

Поле: Емкость хранилища на человека[ССЫЛКА]

Это поле используется для ввода объема хранения резервуара на человека. Единицы м ³ /чел. Это поле используется только в том случае, если режим разработки установлен на « PerPerson ».

Поле: Объем восстановления на человека[ССЫЛКА]

Это поле используется для ввода мощности рекуперации на человека в единицах м ³ /человек/час. Это объем воды, который нагреватель может восстановить за один час на человека. Восстановление – это нагрев воды от начальной температуры 14,4°C (58°F) до конечной температуры 57,2°C (135°F). Это поле используется только в том случае, если Режим разработки установлен на «9».0021 Персона ».

Поле: Емкость хранилища на единицу площади[ССЫЛКА]

Это поле используется для ввода объема хранения резервуара на основе площади пола. Единицы: м ³ / м ² (вода/площадь пола). Это поле используется только в том случае, если режим проектирования установлен на « PerFloorArea ».

Поле: Объем рекуперации на единицу площади[ССЫЛКА]

Это поле используется для ввода производительности извлечения на единицу площади пола в м ³ /м ² /час. Это объем воды, который нагреватель может восстановить за час на единицу площади. Восстановление – это нагрев воды от начальной температуры 14,4°C (58°F) до конечной температуры 57,2°C (135°F). Это поле используется только в том случае, если Режим разработки установлен на «9».0021 PerFloorArea ».

Поле: Количество единиц[ССЫЛКА]

Это поле используется для ввода количества Единиц для использования при определении размера на основе Единиц в следующих двух полях. Это поле используется только в том случае, если режим разработки установлен на « PerUnit ». Это можно использовать для учета любых произвольных предметов, таких как жилые комнаты, письменные столы, водопроводные приборы, туалеты и т. д.

Поле: Емкость хранилища на единицу[ССЫЛКА]

Это поле используется для ввода объема хранения резервуаров по единицам. Единицы м ³ /Шт. Количество единиц вводится в предыдущем поле. Это поле используется только в том случае, если режим разработки установлен на « PerUnit ».

Поле

: Емкость восстановления на единицу [ССЫЛКА]

Это поле используется для ввода мощности рекуперации на единицу в единицах м ³ /Единица/час. Это объем воды, который нагреватель может восстановить за час на единицу. Восстановление – это нагрев воды от начальной температуры 14,4°C (58°F) до конечной температуры 57,2°C (135°F). Это поле используется только в том случае, если Режим разработки установлен на «9».0021 на единицу ».

Поле: Емкость хранилища на площадь коллектора[ССЫЛКА]

Это поле используется для ввода объема хранения бака в расчете на площадь солнечного коллектора. Единицы: м ³ / м ² . Это поле используется только в том случае, если режим разработки установлен на « PerSolarCollectorArea ».

Поле: Высота Соотношение сторон[ССЫЛКА]

Это поле используется для масштабирования высоты многослойного резервуара для сохранения относительной геометрии для резервуаров разного размера. Соотношение сторон высоты определяется делением шкалы длины в вертикальном направлении (высота) на шкалу длины в горизонтальном направлении (диаметр). Это поле используется только в том случае, если размер водонагревателя является водонагревателем: стратифицированный, для высоты резервуара установлено значение «Авторазмер», а для формы резервуара установлено значение 9. 0021 Вертикальный цилиндр . Это поле можно использовать в любом режиме разработки.

Водонагреватель:Тепловой насос[ССЫЛКА]

Водонагреватель с тепловым насосом (HPWH) представляет собой составной объект, состоящий из бака водонагревателя (например, WaterHeater: Mixed или WaterHeater: Stratified), «змеевика» с непосредственным расширением (DX) (т. е. воздухо-водяного система сжатия DX, которая включает водяной нагревательный змеевик, воздушный змеевик, компрессор и водяной насос), а также вентилятор для обеспечения потока воздуха через воздушный змеевик, связанный с системой сжатия DX. Эти объекты работают вместе для моделирования системы, которая нагревает воду, используя зональный воздух, наружный воздух или комбинацию зонального и наружного воздуха в качестве основного источника тепла. Могут быть смоделированы многочисленные конфигурации расположения резервуара, источника впускного воздуха и расположения компрессора змеевика прямого нагнетания, одна из которых показана ниже.

Схематическая диаграмма водонагревателя теплового насоса, расположенного в зоне

В этой модели змеевик DX водонагревателя теплового насоса считается основным источником тепла, а нагреватель резервуара для воды (элемент или горелка) обеспечивает дополнительное тепло по мере необходимости. Модель также предполагает, что вентилятор теплового насоса и водяной насос включаются и выключаются вместе с компрессором.

Водонагреватель:Тепловой насос (обязательно)
Водонагреватель:Смешанный или Водонагреватель:Послойный (обязательно)
Катушка: WaterHeating: AirToWaterHeatPump (обязательно)
Вентилятор:Вкл.Выкл. (обязательно)
ZoneHVAC:EquipmentList (когда HPWH забирает часть или весь воздух из зоны, тип и название водонагревателя теплового насоса должны быть в этом списке)
ZoneHVAC:EquipmentConnections (когда HPWH забирает часть или весь свой воздух из зоны, в этом объекте должны быть указаны имена узлов входа и выхода воздуха HPWH)
OutdoorAir:NodeList (для HPWH, использующих наружный воздух в качестве источника тепла или его части, в этом списке должно быть указано имя узла наружного воздуха HPWH)

Поля ввода для составного объекта подробно описаны ниже:

Поле: Имя[ССЫЛКА]

Поле: Имя графика доступности[ССЫЛКА]

Поле: Название графика уставки температуры компрессора[ССЫЛКА]

Поле

: Разность температур зоны нечувствительности[ССЫЛКА]

В этой модели система сжатия DX водяного нагревателя теплового насоса считается основным источником тепла, а нагреватель водяного бака (элемент или горелка) по мере необходимости обеспечивает дополнительное тепло. Таким образом, температура включения компрессора теплового насоса (уставка минус разность температур зоны нечувствительности) обычно выше, чем уставка температуры нагревателя (элемента или горелки) в соответствующем объекте бака водонагревателя. В моменты, когда заданная температура бака водонагревателя выше температуры включения компрессора теплового насоса, компрессор теплового насоса отключается, и нагреватель бака используется для нагрева воды.

Поле: Имя узла входа воды в конденсатор[ССЫЛКА]

Это буквенное поле содержит название узла подачи воды для водяного нагревательного змеевика (конденсатора) теплового насоса. Это имя узла также должно быть указано в объекте бака водонагревателя в качестве имени узла выхода источника и в объекте змеевика DX в качестве имени узла входа воды в конденсатор.

Поле: Имя узла выхода воды из конденсатора[ССЫЛКА]

Это альфа-поле содержит название узла выхода воды для водяного нагревательного змеевика (конденсатора) теплового насоса. Это имя узла также должно быть указано в объекте бака водонагревателя в качестве имени узла входа источника и в объекте змеевика DX в качестве имени узла выхода воды конденсатора.

Поле: Расход воды конденсатора[ССЫЛКА]

Это числовое поле содержит расход воды конденсатора теплового насоса в кубических метрах в секунду. Это фактически моделируемый расход воды конденсатора, который может отличаться от номинального объемного расхода воды конденсатора, указанного для змеевика DX теплового насоса (Ref. Coil:WaterHeating:AirToWaterHeatPump). Этот расход воды должен быть больше 0, иначе это поле может быть рассчитано автоматически. При автовычислении (значение поля = автовычисление ), расход воды конденсатора устанавливается равным номинальной теплопроизводительности змеевика прямого нагрева теплового насоса, умноженной на 4,487E-8 м ³ /с/Вт. Если этот расход отличается от номинального объемного расхода воды в конденсаторе, указанного в объекте змеевика DX теплового насоса (ссылка Coil:WaterHeating:AirToWaterHeatPump), пользователь должен также указать имя кривой модификатора общей теплопроизводительности (функция доли расхода воды). ) и имя кривой модификатора КПД нагрева (функция доли расхода воды) в связанном объекте змеевика DX для учета различий в мощности и потребляемой мощности при неноминальном расходе воды.

Поле: Расход воздуха испарителя[ССЫЛКА]

Это числовое поле содержит расход воздуха через воздушный змеевик теплового насоса (испаритель) в кубических метрах в секунду. Это имитируемый фактический расход воздуха, который может отличаться от номинального объемного расхода воздуха испарителя, указанного для змеевика DX теплового насоса (Ref. Coil:WaterHeating:AirToWaterHeatPump). Значения должны быть больше 0, иначе это поле вычисляется автоматически. При автовычислении (значение поля = автовычисление ), расход воздуха через испаритель устанавливается равным номинальной теплопроизводительности змеевика прямого нагрева теплового насоса, умноженной на 5,035E-5 м ³ /с/Вт. Если этот расход отличается от Номинального объемного расхода воздуха в испарителе, указанного в объекте змеевика DX теплового насоса (Ссылка Coil:WaterHeating:AirToWaterHeatPump), пользователь должен также указать имя кривой модификатора общей теплопроизводительности (функция доли воздушного потока). ) и имя кривой модификатора КПД нагрева (функция доли расхода воздуха) в связанном объекте теплообменника DX для учета различий в мощности и потребляемой мощности при неноминальном расходе воздуха.

Поле: Конфигурация впускного воздуха[ССЫЛКА]

Поле: Имя узла воздухозаборника[ССЫЛКА]

Поле: Имя узла выпуска воздуха[ССЫЛКА]

Поле: Имя узла наружного воздуха[ССЫЛКА]

Поле: Имя узла вытяжного воздуха[ССЫЛКА]

Это альфа-поле содержит название узла, в который водонагреватель теплового насоса направляет отработанный воздух. Если в поле «Конфигурация приточного воздуха», указанном выше, установлено значение «ZoneAirOnly» или «Schedule», это имя узла следует оставить пустым. Если в поле «Конфигурация приточного воздуха» установлено значение «ZoneAndOutdoorAir» или «OutdoorAirOnly», то это имя узла должно быть уникальным именем, позволяющим пользователю получать выходные данные об условиях на этом узле в целях проверки.

Поле: Название графика температуры воздуха на входе[ССЫЛКА]

Поле: Название графика влажности воздуха на входе[ССЫЛКА]

Поле: Имя зоны приточного воздуха[ССЫЛКА]

Это буквенное поле содержит название зоны, из которой секция испарителя и вентилятора теплового насоса всасывает часть или весь приточный воздух. Это поле используется только в том случае, если конфигурация приточного воздуха, определенная выше, указана как «ZoneAirOnly» или «ZoneAndOutdoorAir».

Поле: Тип объекта резервуара[ССЫЛКА]

Это альфа-поле (выбор) содержит тип бака водонагревателя, используемого данным водонагревателем теплового насоса. В настоящее время единственным допустимым выбором является WaterHeater:Mixed или WaterHeater:Stratified.

Поле: Название резервуара[ССЫЛКА]

Это альфа-поле содержит название конкретного резервуара водонагревателя (WaterHeater:Mixed object), используемого данным водонагревателем теплового насоса.

Поле: Tank Use Side Inlet Node Name[ССЫЛКА]

Это альфа-поле содержит название впускного узла стороны использования бака водонагревателя, используемого этим водонагревателем теплового насоса. Это имя должно совпадать с именем узла «Использовать боковой вход» в объекте бака водонагревателя (Ссылка WaterHeater: Mixed). Это поле обязательно, если узлы стороны использования бака водонагревателя подключены к контуру установки, в противном случае оставьте это поле пустым. При использовании объект ответвления должен отражать, что этот узел является частью объекта WaterHeater:HeatPump (см. пример объекта ответвления ниже).

Поле: Tank Use Side Outlet Node Name[ССЫЛКА]

Это альфа-поле содержит название выходного узла стороны использования бака водонагревателя, используемого этим водонагревателем теплового насоса. Это имя должно совпадать с именем узла «Использовать боковой выпуск» в объекте бака водонагревателя (Ссылка WaterHeater: Mixed). Это поле обязательно, если узлы стороны использования бака водонагревателя подключены к контуру установки, в противном случае оставьте это поле пустым. При использовании объект ответвления должен отражать, что этот узел является частью объекта WaterHeater:HeatPump (см. пример объекта ответвления ниже).

Поле: Тип объекта катушки DX[ССЫЛКА]

Это альфа-поле (выбор) содержит тип змеевика DX, используемого данным водонагревателем с тепловым насосом. В настоящее время единственным допустимым выбором является Coil:WaterHeating:AirToWaterHeatPump.

Поле: Название катушки DX[ССЫЛКА]

Это альфа-поле содержит имя конкретного змеевика DX (объект Coil:WaterHeating:AirToWaterHeatPump), используемого этим водонагревателем теплового насоса.

Поле

: Минимальная температура воздуха на входе для работы компрессора[ССЫЛКА]

Это числовое поле содержит минимальную температуру входящего воздуха по сухому термометру, поступающего в воздушный змеевик (испаритель) и секцию вентилятора, в градусах Цельсия, ниже которой компрессор теплового насоса не работает. Минимальная температура воздуха на входе по сухому термометру должна быть больше или равна 5°C. Если это поле оставить пустым, значение по умолчанию равно 10°C.

Поле: Местоположение компрессора[ССЫЛКА]

Это альфа-поле (выбор) содержит местоположение компрессора теплового насоса, а температура воздуха для этого местоположения используется для управления работой нагревателя картера компрессора в объекте Coil:WaterHeating:AirToWaterHeatPump. Действительные записи: Расписание , Зона или На открытом воздухе . Если выбрано «Расписание», в поле ниже необходимо указать имя графика температуры окружающей среды компрессора; в противном случае поле ниже следует оставить пустым. Если выбрана «Зона», работа нагревателя картера управляется на основе температуры воздуха в зоне, указанной в поле «Имя зоны впускного воздуха», а конфигурация впускного воздуха должна быть «ZoneAirOnly» или «ZoneAndOutdoorAir». Если выбрано значение «На улице», работа нагревателя картера регулируется в зависимости от температуры наружного воздуха.

Поле: Название графика температуры окружающего воздуха компрессора[ССЫЛКА]

Это альфа-поле содержит название графика, который определяет температуру окружающего воздуха вокруг компрессора теплового насоса, который используется для управления работой нагревателя картера компрессора. Это поле используется только в том случае, если поле местоположения компрессора, определенное выше, указано как «Расписание», в противном случае его следует оставить пустым.

Поле: Тип объекта вентилятора[ССЫЛКА]

Это альфа-поле (выбор) содержит тип вентилятора, используемого данным водонагревателем с тепловым насосом. В настоящее время единственным допустимым выбором является Вентилятор: Вкл.Выкл.

Поле: Имя вентилятора[ССЫЛКА]

Это альфа-поле содержит название конкретного вентилятора (объект Fan:OnOff), используемого этим водонагревателем теплового насоса.

Поле: Размещение вентилятора[ССЫЛКА]

Поле: Паразитная электрическая нагрузка в цикле[ССЫЛКА]

Поле: Паразитная электрическая нагрузка вне цикла[ССЫЛКА]

Поле: Место паразитного отвода тепла[ССЫЛКА]

Это альфа-поле (выбор) определяет, где отбрасывается паразитное тепло в цикле и вне цикла. Допустимые варианты: Zone и Exterior. Если выбрана «Зона», то паразитное тепло как в цикле, так и вне цикла отводится в зону, указанную в поле «Имя зоны приточного воздуха», а конфигурация приточного воздуха должна быть «ZoneAirOnly» или «ZoneAndOutdoorAir». Если выбрано «На улице», это паразитное тепло отводится наружу (не влияет на тепловой баланс воздуха в зоне) независимо от указанной конфигурации приточного воздуха. Если это поле оставить пустым, значением по умолчанию является «На открытом воздухе».

Поле: Имя узла смесителя впускного воздуха[ССЫЛКА]

Это необязательное альфа-поле определяет имя узла HVAC, который представляет собой смесь наружного воздуха и зонального воздуха, которая поступает в воздушный змеевик теплового насоса (испаритель) и в секцию вентилятора. Модель смешивает наружный воздух с зональным воздухом и помещает результат в этот узел смесителя приточного воздуха на основе расписания смесителя приточного воздуха, определенного ниже. Когда значение графика равно 0, 100% воздуха зоны поступает в змеевик испарителя и секцию вентилятора водонагревателя теплового насоса. Когда значение графика равно 1, 100 % наружного воздуха поступает в змеевик испарителя и секцию вентилятора. Это имя узла должно быть предоставлено, если в поле «Конфигурация приточного воздуха» выше указано «ZoneAndOutdoor Air», в противном случае это поле следует оставить пустым.

Поле: Имя узла делителя выпускного воздуха[ССЫЛКА]

Поле: Название расписания смесителя впускного воздуха[ССЫЛКА]

Это альфа-поле определяет имя расписания (ссылка: Расписание), которое указывает, забирает ли тепловой насос входящий воздух из зоны, снаружи или из комбинации зоны и наружного воздуха. Значение расписания, равное 0, указывает на то, что тепловой насос всасывает воздух из зоны. Значение графика, равное 1, означает, что тепловой насос забирает входящий воздух снаружи. Значения от 0 до 1 обозначают смесь зонального и наружного воздуха, пропорциональную заданному значению. Расписание смесителя впускного воздуха управляет как узлами смесителя впускного воздуха, так и узлами делителя выходящего воздуха, чтобы гарантировать, что работа теплового насоса не способствует повышению или понижению давления в зоне. Например, если значение расписания смесителя приточного воздуха равно 0,4, то узел смесителя приточного воздуха состоит из 40 % наружного воздуха и 60 % зонального воздуха. В этом же случае делитель вытяжного воздуха направляет 60 % выходящего воздуха из ТВД обратно в зону, а 40 % выходящего воздуха выбрасывается наружу. Это имя расписания необходимо указать, если в поле «Конфигурация приточного воздуха» указано «Зона и наружный воздух», в противном случае это поле следует оставить пустым.

Поле: Расположение датчика управления в стратифицированном резервуаре[ССЫЛКА]

Это альфа-поле определяет, где измеряется температура бака для управления тепловым насосом, когда тип бака — WaterHeater:Stratified. Модель многослойного резервуара определяет температуру резервуара в различных узлах в вертикальном направлении, и доступны различные варианты измерения этой температуры для управления тепловым насосом. Существует шесть вариантов, которые в сочетании с входными данными для стратифицированного резервуара указывают, какой из узлов следует использовать. По умолчанию «Нагреватель 1». Среди вариантов:

Нагреватель1 . Это указывает на то, что узел резервуара, связанный с (резервным) нагревателем №1, должен использоваться для контроля температуры резервуара. Это определяется полем Heater 1 Height в объекте WaterHeater:Stratified.
Нагреватель2 . Это указывает на то, что узел резервуара, связанный с (резервным) нагревателем № 2, должен использоваться для контроля температуры резервуара. Это определяется полем Heater 2 Height в объекте WaterHeater:Stratified.
Исходный вход . Это указывает на то, что узел резервуара, связанный с впускным отверстием со стороны источника, следует использовать для контроля температуры резервуара. Это определяется полем Source Side Inlet Height **** в объекте WaterHeater:Stratified.
SourceOutlet . Это указывает на то, что узел резервуара, связанный с выпускным отверстием на стороне источника, следует использовать для контроля температуры резервуара. Это определяется полем Source Side Outlet Height **** в объекте WaterHeater:Stratified.
Употребление входа . Это указывает на то, что узел резервуара, связанный с впускным отверстием на стороне использования, должен использоваться для контроля температуры резервуара. Это определяется полем Use Side Inlet Height **** в объекте WaterHeater:Stratified.
UseOutlet . Это указывает на то, что узел резервуара, связанный с выпускным отверстием на стороне использования, должен использоваться для контроля температуры резервуара. Это определяется полем Use Side Outlet Height **** в объекте WaterHeater:Stratified.

Ниже приведен пример ввода для составного объекта «Тепловой насос:Водяной нагреватель» и других необходимых объектов-компонентов, на которые он ссылается.

 Водонагреватель:Тепловой насос,
    PlantHeatPumpWaterHeater,!- Название
    PlantHPWHSch, !- Имя графика доступности
    PlantHPWHTempSch, !- Имя графика уставки температуры компрессора
    2.0, !- Разность температур зоны нечувствительности {deltaC}
    HPPlantWaterInletNode, !- Имя узла входа воды в конденсатор
    HPPlantWaterOutletNode, !- Имя узла выхода воды из конденсатора
    0,00115525, !- Расход воды конденсатора {м3/с}
    1. 00695, !- Расход воздуха через испаритель {м3/с}
    OutdoorAirOnly, !- Конфигурация приточного воздуха
    , !- Имя узла воздухозаборника
    , !- Имя узла выпуска воздуха
    HPPlantAirInletNode, !- Имя узла наружного воздуха
    HPPlantAirOutletNode, !- Имя узла вытяжного воздуха
    , !- Название графика температуры воздуха на входе
    , !- Название графика влажности воздуха на входе
    , !- Имя зоны приточного воздуха
    WaterHeater:Mixed, !- Tank Тип объекта
    HPWHPlantTank, !- Название резервуара
    HPWH Use Inlet Node, !- Tank Use Side Inlet Node Name
    HPWH Use Outlet Node, !- Tank Use Side Outlet Node Name
    Coil:WaterHeating:AirToWaterHeatPump, !- DX Coil Тип объекта
    HPWHPlantDXCoil, !- Название катушки DX
    11.0, !- Минимальная температура воздуха на входе для работы компрессора {C}
    На открытом воздухе, !- Расположение компрессора
    , !- Имя графика температуры окружающей среды компрессора
    Fan:OnOff, !- Тип объекта вентилятора
    HPWHPlantFan, !- Имя вентилятора
    BlowThrough, !- Размещение вентилятора
    , !- Циклическая паразитная электрическая нагрузка {W}
    , !- Паразитная электрическая нагрузка вне цикла {W}
    ; !- Расположение паразитного отвода тепла
ПРИМЕЧАНИЕ: объект ответвления требуется только в том случае, если используются впускные узлы с использованием резервуара.
  Ответвляться,
    Центральный филиал HPWH, !- Название
    0, !- Максимальный расход {м3/с}
    , !- Имя кривой падения давления
    WaterHeater:HeatPump, !- Компонент 1 Тип объекта
    PlantHeatPumpWaterHeater,!- Название компонента 1
    HPWH Use Inlet Node, !- Компонент 1 Inlet Node Name
    HPWH Use Outlet Node, !- Имя выходного узла компонента 1
    ПАССИВНЫЙ; !- Компонент 1 Тип управления ответвлением
  Водонагреватель:Смешанный,
    HPWHPlantTank, !- Имя
    0,757, !- Объем бака {м3}
    Расписание заданной температуры горячей воды установки, !- Имя графика заданной температуры
    2.0, !- Разность температур зоны нечувствительности {deltaC}
    82.2222, !- Максимальный предел температуры {C}
    ЦИКЛ, !- Тип управления нагревателем
    25000, !- Максимальная мощность обогревателя {Вт}
    0, !- Минимальная мощность обогревателя {Вт}
    , !- Минимальная скорость розжига нагревателя {м3/с}
    , !- Задержка зажигания отопителя {с}
    ЭЛЕКТРИЧЕСТВО, !- Тип топлива обогревателя
    0,98, !- Тепловой КПД нагревателя
    , !- Название кривой коэффициента частичной нагрузки
    10, !- Паразитный расход топлива вне цикла {W}
    ЭЛЕКТРОЭНЕРГИЯ, !- Паразитный тип топлива вне цикла
    0, !- Фракция паразитного тепла вне цикла в бак
    30, !- Паразитный расход топлива в цикле {W}
    ЭЛЕКТРОЭНЕРГИЯ, !- Циклический паразитный тип топлива
    0, !- Паразитная доля теплоты в цикле для бака
    На открытом воздухе, !- Индикатор температуры окружающей среды
    , !- Имя графика температуры окружающей среды
    , !- Название зоны температуры окружающей среды
    Узел HPWHPlantTank OA, !- Температура окружающего воздуха Имя узла наружного воздуха
    0,0, !- Коэффициент потерь в выключенном состоянии в зависимости от температуры окружающей среды {Вт/К}
    0. 0, !- Отношение потерь вне цикла к зоне
    0,0, !- Коэффициент потерь цикла по отношению к температуре окружающей среды {Вт/К}
    0.0, !- От доли циклических потерь к зоне
    , !- Пиковый расход {м3/с}
    , !- Использовать название графика доли расхода
    , !- Название графика температуры подачи холодной воды
    HPWH Use Inlet Node, !- Use Side Inlet Node Name
    HPWH Использовать выходной узел, !- Использовать имя бокового выходного узла
    0,98, !- Используйте побочную эффективность
    HPPlantWaterOutletNode, !- Имя входного узла на стороне источника
    HPPlantWaterInletNode, !- Имя выходного узла на стороне источника
    0,98, !- Эффективность на стороне источника
    авто размер; !- Использовать боковой расчетный расход {м3/с}
  Наружный воздух: узел,
    узел OA HPWHPlantTank; !- Имя
  Змеевик:ВодаНагрев:AirToWaterHeatPump,
    HPWHPlantDXCoil, !- Имя
    25000.0, !- Номинальная теплопроизводительность {Вт}
    3.2, !- Номинальный КПД {Вт/Вт}
    0,736, !- Номинальный коэффициент явного тепла
    29. 44, !- Номинальная температура воздуха на входе в испаритель по сухому термометру {C}
    22.22, !- Номинальная температура воздуха на входе в испаритель по влажному термометру {C}
    55.72, !- Номинальная температура воды на входе в конденсатор {C}
    1.00695, !- Номинальный расход воздуха через испаритель {м3/с}
    0,00115525, !- Номинальный расход воды в конденсаторе {м3/с}
    Нет, !- Мощность вентилятора испарителя включена в номинальный COP
    Нет, !- Мощность насоса конденсатора включена в номинальный COP
    Нет, !- Тепло насоса конденсатора включено в номинальную теплопроизводительность и номинальный КПД
    150.0, !- Мощность водяного насоса конденсатора {Вт}
    0,1, !- Доля теплоты насоса конденсатора в воду
    HPPlantFanAirOutletNode, !- Имя узла воздухозаборника испарителя
    HPPlantAirOutletNode, !- Имя узла воздуховыпускного отверстия испарителя
    HPPlantWaterInletNode, !- Имя узла входа воды в конденсатор
    HPPlantWaterOutletNode, !- Имя узла выхода воды из конденсатора
    100. 0, !- Мощность нагревателя картера {Вт}
    5.0, !- Максимальная температура окружающей среды для работы подогревателя картера {C}
    WetBulbTemperature, !- Тип температуры воздуха испарителя для кривых объектов
    HPWHHeatingCapFTemp, !- Теплопроизводительность Функция названия температурной кривой
    , !- Функция теплопроизводительности от кривой доли воздушного потока Название кривой
    , !- Функция теплопроизводительности от доли расхода воды Название кривой
    HPWHHeatingCOPFTemp, !- COP нагрева Функция названия температурной кривой
    , !- Функция КПД нагрева для кривой доли воздушного потока Название
    , !- Функция COP отопления от доли расхода воды Название кривой
    HPWHPLFFPLR; !- Имя кривой корреляции доли частичной нагрузки
  Вентилятор:Вкл.Выкл.,
    HPWHPlantFan, !- Имя
    PlantHPWHSch, !- Имя графика доступности
    0,7, !- Эффективность вентилятора
    100.0, !- Повышение давления {Па}
    2,6852, !- Максимальный расход {м3/с}
    0,9, !- КПД двигателя
    1.0, !- Двигатель в воздушном потоке Фракция
    HPPlantAirInletNode, !- Имя узла воздухозаборника
    Узел HPPlantFanAirOutlet; !- Имя узла выпуска воздуха

Выходы водонагревателя теплового насоса[ССЫЛКА]

HVAC, средняя, коэффициент частичной нагрузки компрессора водонагревателя

HVAC, средняя, водонагреватель в цикле вспомогательной электроэнергии [Вт]0022

HVAC,Average,Вспомогательная электрическая мощность водонагревателя вне цикла [Вт]

HVAC,Sum,Вспомогательная электрическая энергия водонагревателя вне цикла [J]

Коэффициент частичной нагрузки компрессора водонагревателя[LINK]

Вспомогательная электроэнергия в цикле водонагревателя [W][LINK]

Водонагреватель Вспомогательная электроэнергия [J][LINK]

Вспомогательная электроэнергия водонагревателя [Вт] [ССЫЛКА]

Вспомогательная электроэнергия в выключенном состоянии водонагревателя [J][LINK]

Эти выходные данные представляют собой паразитную электроэнергию и потребление, связанные с водонагревателем теплового насоса.
