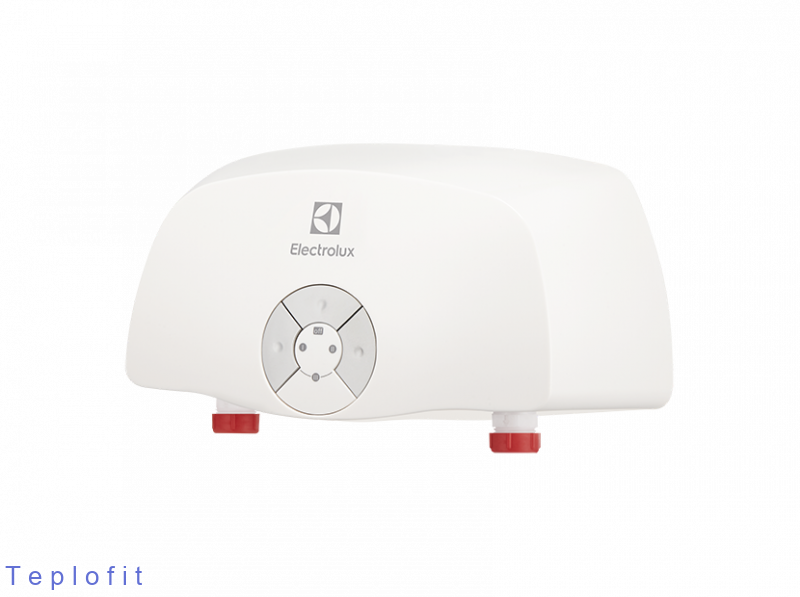

Водонагреватель проточный Electrolux SMARTFIX 2.0 TS (5,5 kW)

На подходе лето и как обычно отключения горячей воды. Поэтому я начал готовиться к лету и искать проточный водонагреватель на 5,5кВт, до этого был на 3,5 кВт, не устроил, так как чтобы была горячая вода приходилось сильно уменьшать напор. Купил модель на 5,5 кВт душ+кран. Проточные электрические водонагреватели позволяют за короткое время получить достаточное для принятия душа количество воды. Нагреватели на 3,5 кВт рассчитаны на производительность, 2 л/мин, на 5,5 кВт – 3,1 л/мин. Однако при этом они обладают одним недостатком – требовательны к параметрам существующей в доме электросети. Проводка старых жилых домов обычно не рассчитана на использование оборудования мощнее 3,5 кВт. Поэтому в некоторых случаях помимо собственно приобретения проточного нагревателя придется потратить энную сумму на модернизацию своих коммуникаций.

Модель проточных водонагревателей Smartfix 2.0 (5,5 кВт) отличается лаконичным дизайном и высокой производительностью по нагреву воды, которая достигается за счет применения мощных нагревательных элементов из меди.

Макс. температура воды 43 градуса. Водонагреватель Smartfix 2.0 (5,5 кВт) предназначен для обеспечения горячей водой одной точки водоразбора.

Сделано в Китае как и все остальное

В комплекте кран + душ, кронштейн для подвески душевой лейки, прокладки и крепеж. Кабель питания в комплект не входит.

Имеется инструкция на русском языке. В инструкции не сказано как подключить электрический кабель. Догадайся, мол сам.

В водонагревателях Smartfix 2.0 (5,5 кВт) используется гидравлическая система управления, которая дает возможность поддерживать температуру воды в зависимости от величины потока и регулировок смесителя. Функция автоматического включения и выключения при открытии и закрытии водопроводного крана делает эксплуатацию прибора еще более удобной.

В модели Smartfix 2.0 (5,5 кВт) предусмотрены три режима мощности, что позволяет экономить электроэнергию и повышать производительность прибора от минимальной до максимальной.

В моем случае при температуре воды 15 градусов этот прибор греет до приятной коже температуры только на максимуме, т.

е. при нажатии одновременно кнопок 1 и 2 (5,5 кВт). На 3,5 кВт вода остается прохладной.

Подключение шланга холодной воды к синему выводу, горячей к красному. Все просто не перепутаешь.

Электрический провод 3-х жильный 2,5 квадрата и вилку надо приобретать отдельно и самим все соединять. Обязательно надо подключить землю. Включил в обычную розетку 16 амперной вилкой на 16 амперный автомат, на третьем режиме (5.5 кВт) вышибает пробки через 10-15 минут, на других режимах спокойно работает. Аппарат надежен если путно использовать, т.е. включать воду перед включением прибора, а выключать воду после отключения прибора.

Жертвовать кафелем и сверлить две дырочки у меня не поднялась рука. Поэтому я сделал съемную конструкцию на деревянной рейке.

Под кронштейн крепления душа установил пластину из нержавеющей стали, другой конец рейки крепится в пазе стойки душевого уголка. Открутил лейку душевого шланга и подсоединил шланг к синему выводу водонагревателю.

Получилось очень удобно. Данную конструкцию я ставлю только, когда отключают горячую воду, летом бывает на 2-3 недели.

Надо привыкать к алгоритму включил воду - пошла вода - включил нагреватель, выключил нагреватель - подождал 15 секунд (когда пойдет холодная вода) - выключил воду. Что малость неудобно! Это если придерживаться инструкции по безопасному использованию водонагревателя, для длительного срока службы.

Electrolux Smartfix 2.0 T (5,5 kW) кран электрический проточный водонагреватель

Описание товара

 Electrolux SMARTFIX 2.0 S , относиться к первой категории – простое управление в данной модели сочетается с компактными размерами и высокой производительностью (до 3,7 л/мин). Оборудование SMARTFIX 2.0 рекомендовано к использованию только для одной точки водоразбора – его следует устанавливать на кухню (комплектация «кран» - модели с обозначением «Т») или в ванной комнате (комплектация «душ» или «душ+кран» - литеры в названии «S» или «TS» соответственно).
Среди конструктивных особенностей следует отметить мощный нагревательный элемент из меди, возможность выбора мощности нагрева, гидравлическое управление. За безопасность использования отвечает датчик давления и термостат, предотвращающий перегрев воды. Функциональные особенности проточных водонагревателей серии SMARTFIX 2.0:
  • Компактность – проточные водонагреватели имеют небольшие размеры и размещаются на стене;
  • Мощность – нагревательный элемент из меди обеспечивает быстрый нагрев потока воды;
  • В линейке представлены модели различной мощности;
  • Легкость в использовании – горячая вода начинает поступать сразу после открытия крана;
  • Высокая производительность – модельный ряд включает в себя приборы с производительностью от 2 до 3,7 л/мин;
  • Выбор мощности нагрева – 3 ступени;
  • Система управления – гидравлическая;
  • Надежная система защиты;
  • Несколько вариантов комплектации – с насадкой «душ», «кран», или «душ+кран»;
  • Панель управления с индикацией режимов работы;
  • Экономичность – прибор потребляет электроэнергию только во время открытия крана;
  • Обслуживание только одной водоразборной точки;
  • Простота монтажа;
  • Класс защиты корпуса IPX4.
Система управления

В водонагревателях Smartfix 2.0  используется гидравлическая система управления, которая дает возможность поддерживать температуру воды в зависимости от величины потока и регулировок смесителя.

В модели Smartfix 2.0  предусмотрены три режима мощности, что позволяет экономить электроэнергию и повышать производительность прибора от минимальной до максимальной.

Производительность

Водонагреватель Smartfix 2.0 отличается высокой производительностью по нагреву воды. Это достигается благодаря мощному спиральному нагревательному элементу.

Безопасность

Водонагреватель Smartfix 2.0  оснащен датчиком давления, а также специальным термостатом, который обеспечивает защиту водонагревателя от перегрева.

Удобство в эксплуатации

Модель Smartfix 2.0 примечательна тем, что может легко и быстро подключаться к стационарному смесителю, став отличным решением на время отключений горячей воды.

Водонагреватель Smartfix 2.0 поставляется в трех вариантах комплектации: кран (T), душ (S), кран + душ (TS).

Гарантия


Гарантия 2 года Проточные Электрические водонагреватели Electrolux Smartfix 2.0


Водонагреватель электрический Electrolux SMARTFIX 2.0 TS 3.5kW

Водонагреватель Electrolux SMARTFIX 2.0 TS имеет компактные габариты и герметичный корпус, который обеспечивает защиту прибора от пыли и влаги. Мощность регулируется с помощью кнопочной панели. Есть возможность выбора оптимального режима работы из трех вариантов. Водонагреватель Electrolux SMARTFIX 2.0 TS электрический быстро греет достаточный объем воды с помощью высокоэффективного спирального теплонагревателя. Нагревательный элемент сделан из меди, что уменьшает вероятность образования накипи.

Особенности и преимущества:

  • Медный спиральный нагревательный элемент.
  • Водонагреватель предназначен для обеспечения горячей водой одной точки водоразбора.
  • Гидравлическая система управления.
  • Температура воды зависит от величины потока.
  • Автоматическое включение и выключение при открытии/закрытии крана.
  • Три режима мощности (1,5/2,0/3,5 кВт).
  • Датчик давления.
  • Термостат защиты от перегрева.
  • Душевая насадка и кран в комплекте.

Комплектация:

  • Водонагреватель Electrolux SMARTFIX 2.0 TS.
  • Кран.
  • Душевая насадка.
  • Крепежный набор.
  • Инструкция.
  • Гарантийный талон.
  • Упаковка.

Не подошла эта модель? Рекомендуем обратить внимание на ее аналог – водонагреватель Electrolux SMARTFIX 2. 0 TS (5.5kW).

На сайте www.bigam.ru можно купить электрический водонагреватель Electrolux SMARTFIX 2.0 TS. Демократичная цена Electrolux 2.0 TS делает его доступным для всех категорий потребителей.


Водонагреватель проточный Electrolux Smartfix 2.0 S электрический 3,5 кВт с душем, цена

Водонагреватель проточный Electrolux Smartfix 2.0 S электрический 3,5 кВт с душем   Водонагреватели Electrolux — это устройства, предназначенные для нагрева воды. Водонагреватели — это очень полезный прибор, т. к. проблема отсутствия горячей воды затрагивает очень многих. Проточный водонагреватель Electrolux Smartfix 2.0 S электрический 3,5 кВт с душем - душ включается автоматически при включении или выключении крана. Данный прибор оснащен спиральным нагревательным …

Читать далее
Вид нагревательного элемента
Погружной ТЭН
Максимальная температура воды
50 C
Номинальная мощность
3,5 кВт
Подводка
Нижняя
Производительность
2 л/мин
Точки водоразбора
Для одной точки отбора воды

Электрический водонагреватель Electrolux Smartfix 2.

0 T 3,5 kW бойлер Электролюкс
Страна Швеция
Высота, мм 135
Способ установки Настенный
Бренд Electrolux (Швеция)
Серия Smartfix 2. 0
Модель Smartfix 2.0 t 3,5 kw
Диаметр, мм 270/100
Цвет Белый
Мощность, кВт 3,5
Вид нагрева Электрический
Гарантия 2 года
Производительность ГВС, л/ч 120
Управление Гидравлическое
Напряжение, В 220
Макс. температура нагрева, ºС 50
Способ подачи воды Безнапорный (открытого типа)
Подводка Нижняя
Установка Горизонтальный
Защита от перегрева Есть
Регулировка температуры Есть
Бренд (рус) Электролюкс
Доп. функции Индикатор нагрева
Ускоренный нагрев Нет
Способ нагрева Проточный

Технологии Климата: Услуги

Удалённые услуги
Во время самоизоляции наши инженеры работаю удаленно для вас!

Рассрочка
Рассрочка 0-0-6 на большинство товаров!

Ремонт кондиционеров в Перми
Специалисты нашего сервисного центра произведут необходимые работы по отслеживанию и устранению всех причин неисправности кондиционера. Так же произведут полную диагностику всех режимов работы.

Проектирование и расчет кондиционера
Наш проектный отдел занимается проектирование и расчётом различных систем кондиционирования для различных объектов, в том числе и высокой степени сложности. Так же проводится надзор за правильностью выполнения монтажных работ.

Производство
Так же в составе нашей компании присутствует производственное подразделение, которое занимается производством различного рода воздуховодом и воздухоотводов.

Монтаж систем отопления

Сервисное и гарантийное обслуживание
На нашем складе всегда есть комплектующие, что позволяется производить ремонт и техническое обслуживание продаваемого оборудования максимально сжатые сроки и максимально качественно.

Корпоративным клиентам
Мы предоставляем услуги для корпоративных клиентов, с перечнем которых вы можете ознакомиться на соответствующей странице.

Монтаж кондиционеров, установка систем кондиционирования
Продаваемое в наших магазинах оборудование в своем большинстве нуждается в монтаже, выполнить который способы либо квалифицированные специалисты. Наши специалисты прошли обучение в центрах ведущих производителей климатического оборудования.


тигран-абгарян / отопитель-автопереключатель: Автоматический выключатель для проточных водонагревателей

Это простой автоматический выключатель питания для проточных водонагревателей на основе реле давления насоса и модуля управления мощностью. Реле давления насоса позволяет регулировать давление включения и выключения независимо, поэтому оно может включать и выключать нагреватель (через модуль управления мощностью) при открытии или закрытии водопроводного крана. Модуль управления мощностью работает как сильноточный «рубильник», срабатывающий от реле давления насоса.Он подключен к выделенной линии питания 25А через GFCI.

ВНИМАНИЕ!
Работа с высоковольтным оборудованием и домашними водопроводными системами представляет собой опасность. Если вы пытаетесь построить этот проект, вы делаете это на свой страх и риск. Я не несу ответственности за любые травмы, повреждения, потери, несчастные случаи или другие нарушения, которые могут быть вызваны или вызваны каким-либо дефектом, неисправностью любого электрического, сантехнического или другого оборудования.

Я использовал стандартную электрическую распределительную коробку (IP54) в качестве корпуса для печатной платы модуля управления питанием.SA1 доступен через переднее окно (см. Overview.jpg), поэтому в случае повреждения катушки K1 или K2 (что может привести к неисправности реле) ее можно отключить без распайки.

В качестве переключателя питания (K1 и K2) я использую 2 дешевых реле JQX-30F (T91) с возможностью переключения высокого тока. Для защиты контактов реле от скачков напряжения и резких скачков напряжения. увеличить срок их службы Я использую силовой симистор BTA41 в качестве первичного переключателя. Поэтому, когда давление воды в трубопроводе падает (кто-то открывает кран на кухне или в ванной), реле давления устанавливает 0 на PB4, микроконтроллер сначала включает симистор, а затем включает реле.Когда давление воды становится высоким (кран закрыт) реле давления устанавливает 1 на PB4, микроконтроллер выключает реле и, наконец, выключает симистор. PB3 с термовыключателем (KSD301, 50 ° C, NO) работает как симисторная система защиты от перегрева. Он установлен рядом с симистором на том же радиаторе (100 мм²). C7R11 можно не устанавливать, если для подключения нагревателя и реле питания используется короткий провод.

В качестве водонагревателя использую Electrolux Smartfix 3.5 (16А, 3,5 кВт), но любой другой с таким же потреблением тока (макс.~ 20А) вполне уместно. Все сильноточные соединения, включая клеммы реле и симистора A1 (MT1), A2 (MT2), выполняются толстым проводом (диаметром около 2,5 мм). Самый дешевый драйвер светодиодов AC-DC (SMPS), используемый в качестве источника питания для модуля управления.

Прошивка микроконтроллера

прошита с помощью программатора HVSP для включения предохранителя RSTDISBL. Процессор работает от внутреннего генератора, работающего на частоте 128 кГц. Светодиод RGB (общий катод) показывает режим работы силового модуля. В режиме ожидания (при закрытом водопроводном кране) синий светодиод мигает один раз в 15 секунд.Когда кто-то поворачивает водопроводный кран, MC включает симистор, и красный светодиод загорается параллельно с зуммером (который имеет внутренний генератор 1 кГц). Через 100-150 мс MC включает реле питания и зеленый светодиод и одновременно выключает симистор, красный светодиод и зуммер. Зеленый светодиод указывает на нормальный рабочий режим.

Список деталей
R1 10k (0,25 / 0,125 Вт)
R2 330 (0,25 / 0,125 Вт)
R3 2k (0,25 / 0,125 Вт)
R4 10k (0,25 / 0,125 Вт)
R5 270 (0,25 / 0,125 Вт)
R6 3к (0. 25 / 0,125 Вт)
R7 3k (0,25 / 0,125 Вт)
R8 3k (0,25 / 0,125 Вт)
R9 390 (0,5 / 1 Вт)
R10 330 (0,5 / 1 Вт)
R11 39 (2 Вт)
R12 2k (0,25 /0,125 Вт)
R13 2k (0,25 / 0,125 Вт)

C1 470 мкФ x 25 В
C2 100 мкФ x 16 В
C3 0,1 мкФ (50 В, пленка / керамика)
C4 220 мкФ x 10 В
C5 0,1 мкФ (50 В, пленка / керамика)
C6 0,1 мкФ (50 В, пленка / керамика)
C7 0,01 мкФ (630 В, пленка )

VD1 1N4007
VD2 1N4007
VT1 S8050 (2N2222, BC337)
VT2 S8050 (2N2222, BC337)
VT3 S8050 (2N2222, BC337)
VU1 MOC3022 (TLP3022)
DA1 MOC3022 (TLP3022)
DA1 BU1 MOC3022 (TLP3022) 94178127 DA1 BTS022 (TLP3022) 941781200 VS1 (А)

K1 30A (JQX-30F)
K2 30A (JQX-30F)
K3 KSD301 (50 ° C, нормально открытый)
K4 PS-02C или аналогичный (нормально открытый)

Как включить проточный водонагреватель electrolux.Как самостоятельно подключить водонагреватель к водопроводу и электросети своими руками

Бытовой прибор для нагрева воды устанавливается в квартире, загородном доме или в частном загородном доме. Выбор и установка водонагревателя зависит от количества проживающих в комнате людей.

Хотя сам процесс установки прост, но без опыта выполнить установку качественно проблематично. Поэтому лучше прочитать инструкцию, почитать советы и рекомендации.

Обобщенный план работ по подключению водонагревателя

Стандартные действия:

  1. Выберите наиболее подходящее место по размеру и расположению. Обмерить нужно все плоскости с запасом на водонагреватель.
  2. Узнайте точное количество водовыпусков. Подразумевает санузел, раковины, душевые и прочее. Мощность и сложность процесса подключения зависят от количества точек.
  3. Информация о проводке. Лучше знать сечение кабеля, его максимальную нагрузку.Дело в том, что пренебрежение электричеством в доме может привести к несчастным случаям. Для большей уверенности пригласите на консультацию электрика и узнайте, как именно подключить водонагреватель, возможно ли подключить водонагреватель заявленной мощности. Если специалист говорит, что напряжение слабое, то новый кабель нужно «закидывать» индивидуально.
  4. Качество поставляемой жидкости. В идеале вода, поступающая в резервуары котла, должна быть отфильтрована. Если качество воды низкое, лучше установить в систему примитивные фильтрующие элементы, чтобы сохранить рабочие поверхности водонагревателя.
  5. Выясните для себя, какой обогреватель лучше: накопительный или проточный. Причем размер и производитель тоже будут играть роль.
  6. Выбирать придется не только между моделями; тип устройства также заставит задуматься над выбором. Следует определиться между стеной, полом, вертикальным или горизонтальным типом.
  7. Прибор следует закрепить как можно надежнее на поверхности. Правильно, если он не двигается при прикосновении, а его движение в разные стороны строго запрещено по технике безопасности.
  8. Система водяного отопления должна быть полностью герметичной.
  9. Для шлангов не рекомендуется использовать шланги низкого качества. Оптимальный материал для таких элементов - сталь, медь, металлопластик или пластик.
  10. Первый запуск и дальнейшее использование строго при наличии жидкости в стояке или водопроводе.

Как установить накопительный электрический нагреватель

Для тех, кто решил заняться такой работой по собственному совету! Ни при каких проблемных ситуациях не устанавливайте вертикальный прибор в горизонтальном положении и наоборот!

Подключение накопительного водонагревателя наиболее удобно и правильно следующим образом:

  1. Предварительная оценка места установки.
  2. Помещение с небольшой площадью, как правило, не имеет большого места для бытовой техники. Подключение водонагревателя к водопроводу в квартире в этом случае выполняется в скрытых нишах или сантехнических шкафах.
  3. Оборудование объемом до 200 литров может быть навесным. Строго устанавливайте на полу приборы с большим объемом, иначе поломка неминуема.
  4. Водонагреватель объемом от 50 до 100 литров лучше всего закрепить на несущей стене. Для крепления используйте анкерный болт.Такие крепежи необходимо приобретать дополнительно, поскольку они не входят в комплект. Экономить на дорогом устройстве отнюдь не невозможно. Чем больше кронштейнов для обогревателя будет закреплено, тем надежнее будет из года в год процесс эксплуатации. Для навесных моделей объемом 100 и более литров должно быть не менее 4-х кронштейнов.
  5. Если вы решили поставить устройство в труднодоступное место, то заранее подумайте об обслуживании. Некачественную модель придется часто ремонтировать, а выполнять это в труднодоступных местах неудобно.

Требуется предохранительный клапан. Это убережет систему от механических повреждений и избыточного давления. Принцип работы прост - лишняя вода удаляется под высоким давлением. Другими словами, вода сбрасывается до рабочего давления системы.

Как включить уже установленный ТЭН

Итак, есть потребность в использовании. Необходимо выполнить следующие действия:

  1. Закройте кран горячей воды, установленный на стояке. Если этого не сделать, то очищенная устройством вода попадет в общую систему водоснабжения.При закрытии клапана раздастся особый звук, подтверждающий блокировку.
  2. Далее открываем краны в водонагревателе. В первый идет холодная вода, затем открывается кран, по которому вода из котла поступает в канализацию.
  3. После этих манипуляций подключите устройство к сети. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.

Последовательность на схеме:

Лучше не выполнять сомнительные действия или открывать краны не по инструкции, если вы не уверены или впервые столкнулись с бытовым прибором.Иногда дешевле вызвать мастера даже для того, чтобы включить 3 крана и запустить прибор, чем оплатить ремонтные работы после протечек.

Как подключить накопительный водонагреватель на даче

Установка ТЭНов в коттедже подразумевает подачу воды в систему под низким давлением. К сожалению, без давления в несколько атмосфер невозможно подключить и эксплуатировать накопительный водонагреватель классическим способом. Для этой ситуации есть допустимый подход.

Баки бойлера наполняются водой благодаря баку, который уже установлен отдельно от водонагревателя. Использование обратного клапана в такой схеме невозможно.

Дополнительная емкость выбирается по объему. Он должен быть в несколько раз больше объема бака или баков ТЭНа. Емкость для создания давления не должна быть закрытой (вакуумной). Проще говоря, в нем нужно просверлить отверстия.

Более практично снабдить такой резервуар или резервуар поплавковым клапаном для регулировки уровня воды.

Соединение от бака к должно быть оборудовано краном или клапаном.

Напорный бак чаще всего устанавливается на чердаке. Основным условием работы системы с дополнительным баком является расположение напорного бака выше 2-х метров от котла.

Установив водонагревательный элемент на даче или в доме для периодического проживания, до наступления холодов необходимо будет слить жидкости из баков!

Любой водонагреватель требователен к проводимости электрической сети. Речь идет о сечении кабеля, а именно о медной жиле провода. Его толщина должна начинаться от 2,5 миллиметра.

Качественное подключение к сети невозможно без предохранителя или защитного устройства. Любая модель обогревателя должна быть оборудована УЗО (устройством защитного отключения).

Классический способ подключения к сети - это подключить к ближайшей розетке. Важно установить заземление. Для этого используйте трехполюсную розетку с влагостойкой функцией.

Классический способ подходит для водонагревателей малой мощности. Мощные модели на этот метод не рассчитаны. Они как минимум нагреют розетку.

Систематический нагрев розетки приведет к ослаблению контактов и искре. Искра воспламенит пластик розетки, сломает ТЭН, воспламенит систему питания.

О безопасности лучше позаботиться заранее. Для этого нужно подвести электрокабель нужного сечения индивидуально.В этом случае провод от электрощита к котлу монтируется без дополнительных розеток и ответвлений.

Без вилок и розеток отключение возможно только через устройство автоматики. Хотя основная функция машины - это безопасное и безопасное использование водонагревателя.

Если в комплекте нет предохранителя, то нужно приобрести прибор с рассчитанным уровнем чувствительности. Если установить предохранитель с низкой чувствительностью, то постоянного беспричинного отключения котла не избежать.

Для мощных водонагревателей устанавливаются предохранители на 16 ампер.

В процессе приобретения нужного водонагревателя лучше заранее определиться, как будет происходить дальнейшая установка. При установке своими руками ни в коем случае нельзя игнорировать технику безопасности. При малейших сомнениях лучше не экономить, а вызвать опытных специалистов.

При необходимости подключения водонагревателя к водопроводу схема должна учитывать тип агрегата, место установки и другие параметры.Только тщательно продумав метод установки, можно добиться желаемого результата - надежности и долговечности оборудования. Не следует забывать, что есть определенные требования правила и требования, которые необходимо соблюдать при установке.

По типу используемой энергии водонагреватели делятся на газовые и электрические.

Первый вариант более экономичен, но установку таких моделей, как и во всех случаях установки газового оборудования, должны проводить специалисты, имеющие разрешения.Именно поэтому подключение электрических моделей будет подробно рассмотрено ниже, в этом случае допускается установка котла своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительные или проточные.

Необходимые инструменты

Чтобы подключение котла к водопроводу было осуществлено без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает:

  • измерительные приборы (линейка или рулетка),
  • ударный инструмент для сверления и сверла в комплекте (можно перфоратор или дрель с ударной функцией),
  • крепеж для крепления агрегата к стене (кронштейны, анкеры),
  • Ключи монтажные для соединительных элементов (оптимально дополнить набор плоскогубцами и разводным ключом),
  • тройники (штуцеры предназначены для врезки в водопровод),
  • Запорная арматура
  • (должна устанавливаться на входах в котлы для возможности отключения оборудования, например, для ремонта)
  • материалов для обеспечения герметичности стыков (пакля, специальная паста, уплотнительная лента),
  • гибкие шланги (с их помощью жидкость вводится в ТЭН и его выход).

При подготовке материалов и инструмента учитывать индивидуальные особенности подключения водонагревателя к водопроводу - в схему может быть включен удлинитель трубы или байпасная линия. В этом случае необходимо приобретать трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Работа с трубопроводами разного типа

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависят также от типа имеющегося трубопровода.

Трубопроводы полипропиленовые

Для работы с трубами из полипропилена потребуется труборез и специальный паяльный аппарат. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МПН.

Сам процесс несложный, если трубы открытые, со скрытыми коммуникациями, процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Трубы пластиковые

Пластиковые трубы обычно укладывают на поверхность, поэтому вероятность возникновения осложнений исключена. Монтаж осуществляется с помощью фурнитуры, при этом их выбор достаточно велик, поэтому любую схему установки водонагревателя можно реализовать без дополнительных проблем.

Вставка выполняется тройниками, к которым в зависимости от расположения коммуникаций и места установки ТЭНа подключаются дополнительные трубы или непосредственно гибкие шланги для ввода.

На фото представлен вариант, как установить водонагреватель своими руками с использованием металлопластиковых труб и компрессионных фитингов
Трубопроводы стальные

Обойтись без сварки при работе со стальным трубопроводом позволит оригинальный тройник «вампир». Конструктивно это хомут с отводом, который надевается на трубу (естественно, перед началом монтажа следует перекрыть подачу воды) и фиксируется прижимными винтами. Для плотной посадки используется резиновая прокладка.


Использование ремонтного тройника-держателя - довольно простой способ установки, но не самый надежный

Важно: Перед установкой тройникового держателя участок трубы под ним следует очистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в магистральном трубопроводе просверливается отверстие. Для выполнения такой работы требуется использование защитного рукава. Это предотвратит повреждение внутренней резьбы во время сверления. На резьбу крана устанавливается кран, а затем подводящий шланг к котлу.

Если вы хотите знать, как будет отображаться весь процесс, текстовая информация в статье поможет избежать ошибок.

Установка накопительного нагревателя

Тем, кому интересно, как установить накопительный электрический водонагреватель, важно знать, что необходимо при установке такого оборудования.Это обеспечит правильную работу агрегата, снизит вероятность возникновения нештатных ситуаций.


Клапан обратный предохранительный для водонагревателя предотвращает вытекание воды из водонагревателя, а также при превышении максимального давления в баке сбрасывает излишки жидкости в канализацию через сливной патрубок

Впускной патрубок воды на водонагревателе отмечен синим цветом, чтобы избежать ошибки подключения. При установке на него устанавливают предохранительный клапан с соблюдением требований герметичности (ФУМ-лента, льняной пакль и т. Д.).используются). Для дальнейшего подключения водонагревателя к водопроводу используется гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции подбираются в зависимости от типа существующего трубопровода. Так называемая группа безопасности (не- обратный предохранительный клапан) должен работать безотказно, поэтому при использовании недорогого установочного комплекта этот элемент лучше приобретать отдельно, выбирая высокое качество.

При самостоятельной сборке последовательность устанавливаемых элементов по направлению от входа водонагревателя будет следующая:

  • тройник,
  • шаровой кран, который используется для слива воды и соединяется с боковым ответвлением тройника,
  • предохранительный клапан со сливом
  • запорный клапан для отключения системы,
  • трубопровод.

Это основной перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

  • редуктор (устройство, снижающее входное давление до номинального для водонагревателя),
  • фильтр (если вода в трубопроводе не соответствует требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности бака и на нагревательном элементе).

После выполнения этих операций остается подключить горячую линию к котлу. Для этого на соответствующий патрубок водонагревателя монтируется запорный вентиль для возможности отключения. К крану подсоединен гибкий шланг для слива нагретой жидкости.


Установка проточного водонагревателя

Способ установки проточного водонагревателя зависит от того, сколько точек водозабора предполагается использовать в агрегате. В зависимости от этого подбирается также мощность и производительность водонагревателя.

Самый простой способ смонтировать модель на один кран. Так, часто возникает необходимость научиться устанавливать проточный нагреватель в ванной комнате жителей городских домов с центральным ГВС с частыми отключениями электроэнергии. В этом случае может оказаться достаточно маломощный и более дешевый прибор.

В частных домах, где обогреватель - единственный способ обогрева, часто реализуются более сложные схемы разветвления (по крайней мере, для смесителя на кухне и ванны или душа). Такие схемы требуют более мощного и дорогостоящего оборудования.Установка в этом случае имеет свои особенности. Например, место для установки водонагревателя нужно выбрать так, чтобы оно находилось примерно на равном расстоянии от всех точек водопотребления.


Установка осуществляется в следующей последовательности:

  1. Установка тройников на трубопроводы горячей и холодной воды для водоразборного оборудования.
  2. Установка шаровых кранов на тройники для возможности перекрытия подачи воды в случае необходимости. В частности, при использовании водонагревателя в качестве альтернативы, когда кран на горячей линии закрыт, это дает возможность использовать горячую воду из централизованной линии.
  3. Тройники на трубопроводах соединяются с соответствующими трубами водонагревателя с помощью гибких шлангов. Если оборудование находится далеко от точек врезки, также можно использовать трубы (полипропиленовые, металлопластиковые, стальные - в зависимости от типа имеющегося трубопровода).

Важно: Поскольку мощность таких моделей велика, рекомендуется использовать армированный трехжильный кабель и проложить его от экрана в качестве разводки; Также необходимы УЗО и заземление.Все это будет справедливо для мощных котлов-накопителей.

Plus при установке проточного электронагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости - механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Видео

Как установить водонагреватель своими руками, наглядно покажет видео.

1. Выберите и максимально точно обмерьте место, где вы планируете установить водонагреватель.

2. Определить, на сколько водовыпусков будет работать водонагреватель (раковина в ванной, раковина на кухне, душ и т.д.) - это напрямую влияет на выбор мощности и процесс подключения.

3. Обязательно выясните возможности электромонтажа вашей квартиры - сечение и материал кабеля, максимально допустимую нагрузку. Если вы не знаете, как это сделать самостоятельно, обратитесь к электрику.Это особенно важно, если вы выбираете проточный водонагреватель. Нужно понимать, что при недостаточности возможностей имеющейся разводки потребуется проложить новый отдельный кабель от электрощита, чтобы соединение было безопасным. Немаловажный факт - заземление устройства.

Расчет сечения электрического кабеля для подключения электроприборов.

Для подключения бытовой техники большой мощности обязательно необходимо проложить отдельный электрический кабель от распределительного щита.

Помните! Если вы попытаетесь подключить мощный проточный водонагреватель к розетке для стиральной машины или к розетке, в которой находится электроплита, вы рискуете сжечь проводку, что в свою очередь может стать причиной пожара.

Используя таблицу, вы можете выбрать минимальное сечение кабеля, с которым должен быть подключен ваш прибор. Таблица предполагает использование кабеля медного, напряжением 220 В, 1 фаза, 2 провода.

Внимание : , если вместо меди вы возьмете алюминиевую проволоку, необходимо применить коэффициент увеличения равный 1.3-1.5.

4. Если ваша водопроводная вода невысокого качества, настоятельно рекомендуется установить фильтры, очищающие воду до того, как она попадет в водонагреватель. В противном случае срок эксплуатации водонагревателя будет значительно меньше заявленного производителем.

5. Определите для себя тип водонагревателя (накопительный или проточный), выберите конструкцию (круглая, прямоугольная, плоская и т.д.), а также определитесь с производительностью. См. Подсказку.

6.В зависимости от места установки накопительного водонагревателя определитесь, нужен ли вам настенный или напольный, вертикальный или горизонтальный водонагреватель.

7. Если вы планируете устанавливать прибор самостоятельно, вам необходимо приобрести дополнительные материалы (электропровод, автоматический выключатель, водопровод, краны и т. Д.).

В любом случае установка конкретного накопительного или проточного водонагревателя должна производиться строго в соответствии с прилагаемой к прибору инструкцией.В нем описывается необходимое количество отверстий на стене, количество и характеристики крепежа, последовательность подключения шлангов, их размер и расположение (по вертикали, горизонтали), а также другая важная информация.

8. Накопительный водонагреватель должен быть особенно надежно закреплен на крюках (болтах), без возможности смещения в стороны.

9. Все подключения водонагревателя к водопроводу должны быть герметичными.

10. Вход в водопровод может осуществляться пластиковой, металлопластиковой, стальной или медной трубой.Не рекомендуется использовать гибкую подводку с резиновыми шлангами из-за их быстрого износа.

11. При включении проточного водонагревателя убедитесь, что в водопроводе есть вода. При включении накопительного водонагревателя убедитесь, что бак полон.

2 Водонагреватель накопительный электрический и его установка

1. Необходимо продумать и предельно точно измерить место установки водонагревателя.

2. В условиях малогабаритных квартир и ванных комнат водонагреватели чаще всего устанавливают в сантехнических шкафах, кухонных нишах, иногда их подвешивают под потолком в горизонтальном положении.Если в квартире очень мало места для установки водонагревателя, можно выбрать модель с уменьшенным диаметром или плоской конструкции.

3. В большинстве случаев водонагреватели до 200 л настенные, свыше 200 л - напольные.

4. Настенные водонагреватели объемом более 50 л рекомендуется устанавливать на несущей стене. Устройство подвешивается кронштейном корпуса на анкерных болтах (крюках), закрепленных на стене (в комплект поставки не входят). Для установки вертикальных моделей (30-100 литров) используются два крючка.Расстояние между крючками должно быть 180 мм. Горизонтальные модели (50 - 200 литров) крепятся на четыре крючка за петли, имеющиеся в кронштейнах ЭВН. Для поддержания ЭВН расстояние от защитного кожуха до ближайшей поверхности в направлении оси съемного фланца должно быть не менее:
- 30 сантиметров - для моделей объемом 5-80 литров;
- 50 сантиметров - для моделей объемом 100-200 литров.

Горизонтальные водонагреватели, как правило, имеют объем не более 150 литров.

Не устанавливайте вертикальный водонагреватель в горизонтальном положении!

5. Очень часто накопительные водонагреватели устанавливают в любой нише или сантехническом шкафу, а потому доступ к устройству может быть затруднен. В этом случае следует подумать о качестве водонагревателя, чтобы в будущем затратить минимум усилий на обслуживание и избежать ремонта труднодоступного устройства.

Внимание!
Не забудьте установить предохранительный клапан - устройство, предназначенное для защиты оборудования (водонагревателя) и трубопровода от механических повреждений избыточным давлением.Предохранительный клапан выполняет свою функцию, сбрасывая лишнюю воду из системы с давлением, превышающим установленное давление. Клапан также обеспечивает прекращение слива воды при восстановлении рабочего давления.

При установке водонагревателя в помещениях, не имеющих гидроизоляции полов и дренажных каналов, необходимо установить защитный лоток с дренажем в канализацию под устройством и подключить дренажный патрубок к сливному отверстию предохранительного клапана.

Дренажная трубка и защитный лоток обычно не входят в комплект поставки и выбираются потребителем самостоятельно.

Подключение к водопроводу

Внимание!
Если вода, подаваемая в водонагреватель, не соответствует норме для водопроводной воды, на входе водонагревателя должен быть установлен фильтр, тип и параметры которого может выбрать техник сервисной службы.

Навернуть предохранительный клапан на патрубок подачи холодной воды, отмеченный синим цветом, на 3,5-4 оборота, обеспечив герметичность соединения любым гидроизоляционным материалом (полотно, ФУМ-лента и т. Д.).). Подключение к водопроводу производится только с помощью специальной гибкой сантехники, а также гибких пластиковых или медных труб. При установке не допускаются чрезмерные нагрузки на трубы водонагревателя во избежание повреждения труб и фарфорового покрытия внутреннего бака. После подключения откройте кран подачи холодной воды к водонагревателю и кран горячей воды на смесителе. Когда прибор будет полностью заполнен, из крана смесителя непрерывной струей потечет вода.При подключении водонагревателя в местах, не оборудованных водопроводом, можно подавать воду в водонагреватель из вспомогательного бака, разместив его на высоте не менее 5 метров от верхней точки устройства.

3 Проточный водонагреватель и его установка

1. Первое, на что нужно обратить внимание при подключении проточного водонагревателя - это проводка. Перед покупкой прибора рекомендуется выяснить максимальную нагрузку электрической сети в квартире и при необходимости установить на распределительный щит дополнительный автомат, пропустить через него отдельный провод и обеспечить заземление.Подробности о выборе кабеля были написаны в начале этого совета.

2. Производительность проточного водонагревателя напрямую зависит от его мощности.

Мощность и производительность проточных водонагревателей

В первую очередь необходимо определить, сколько горячей воды вам нужно. Расход воды в семье из 2 взрослых будет значительно ниже, чем в семье с маленькими детьми, а расход воды в городской квартире намного меньше, чем в большом загородном доме.Необходимо учитывать индивидуальные особенности и привычки пользователей. Обратитесь к продавцам-консультантам, если вам сложно произвести собственные расчеты.

Производительность проточных водонагревателей при температуре воды на выходе 38 ° C, литров в минуту :

Температура воды на входе

3 кВт

6 кВт

8 кВт

12 кВт

15 кВт

18 кВт

21 кВт

24 кВт

27 кВт

Производительность проточных водонагревателей при температуре воды на выходе 55 ° C, литров в минуту:

Температура воды на входе

3 кВт

6 кВт

8 кВт

12 кВт

15 кВт

18 кВт

21 кВт

24 кВт

27 кВт

Внимание!

  • Строго не рекомендуется заменять какие-либо компоненты проточного водонагревателя. Заменив, например, шланг с лейкой в ​​приборе, вы нарушите мощность водонагревателя, на который он рассчитан. По этой причине вода не нагревается должным образом.
  • Ни в коем случае нельзя перекрывать выход воды на выходе, чтобы она не закипела внутри прибора.
  • Планируя покупку проточного водонагревателя, следует учитывать, что он способен повышать температуру воды примерно на 20 градусов. Те. если вы хотите подавать к устройству очень холодную (например, родниковую) воду, у вас не получится получить горячую воду на выходе - она ​​будет только теплой.

Если в вашей квартире или частном доме часты случаи отключения горячей воды, то выйти из ситуации можно, установив и подключив электрический проточный водонагреватель самостоятельно. Это устройство представляет собой миниатюрный вариант котла и имеет абсолютно идентичный принцип работы - холодная вода проходит через водонагреватель, нагревается и подается в нужный кран. Далее рассмотрим пошаговую технологию подключения проточного водонагревателя к сети и водопроводу.

Шаг 1. Подготовка к установке

Первым делом необходимо проверить собственную проводку и определить, выдержит ли она нагрузки от этого устройства. Сегодня на рынке есть изделия мощностью от 2 до нескольких десятков киловатт. Если в первом случае прибор можно без проблем подключить к розетке, то для подключения водонагревателя большой мощности может потребоваться полноценная работа. Также замена требуется, если проводка без заземления слишком старая, что часто встречается на даче.Если вы недавно сделали ремонт и полностью поменяли ЛЭП, достаточно будет принести отдельный кабель для подключения от распределительной коробки, о чем мы поговорим чуть позже.

Дополнительно потребуется подготовить инструмент для установки корпуса на стену: электродрель, молоток, отвертку и набор рожковых ключей.

Из материалов для подключения проточного водонагревателя к сети и водопроводу обязательно подготовить ФУМ-ленту на силу тока, трехжильный медный провод подходящего сечения или розетку с заземлением, тройник для металлических труб подходящего диаметра и шланг в металлической оплетке (может не понадобиться).

Что касается диаметра провода, то рекомендуем его изготовить самостоятельно, чтобы выбрать наиболее подходящее значение для текущей нагрузки.

Сразу можете посмотреть наглядную видеоинструкцию по подключению проточного водонагревателя к сети 220 Вольт:

Шаг 2 - Прикрепите корпус к стене

Здесь все просто - подбираем подходящее место для установки электрического проточного водонагревателя и просверливаем отверстия для его крепления.Обычно в комплект входят либо кронштейны, либо специальные петли. Единственное, но очень важное условие - устройство должно быть зафиксировано идеально ровно во всех плоскостях. Даже небольшой перекос может привести к выходу нагревателя из строя (нагревательный элемент не будет полностью покрыт водой и через некоторое время перегорит).

Чаще всего проточные водонагреватели устанавливают на кухне (для мытья посуды) или в ванной (для купания). В первом случае из-за малых габаритов устройства его можно установить под раковину, а во втором - под раковину, что также позволит сэкономить свободное место. В любом случае без сверления не обойтись, поэтому приготовьте правильное сверло - по бетону для плитки или по дереву для крепления на деревянной стене.

Шаг 3 - Подключение к источнику питания

Подключить электрический проточный водонагреватель к сети своими руками несложно. Вам нужно самостоятельно снять защитный экран и вставить все три провода в клеммную колодку, как показано на фото. Обязательно соблюдайте и в соответствии с обозначением подключите все жилы к правильным разъемам.

Запрещается проводить установку при отсутствии заземления в помещении, т.к. Вы имеете дело с опасным подключением: вода + электричество. Самый маленький может оказаться у вас последним, если не предусмотрено подключение заземляющего провода. Кроме того, необходимо дополнительно защитить блок, подключив его через УЗО, которое как раз срабатывает при обнаружении тока утечки. Вы должны подключить УЗО к распределительному щиту, чтобы он управлял всей линией, идущей к вашему проточному водонагревателю.

Шаг 4 - Подключение к системе водоснабжения

Здесь все не менее просто - на выходе из корпуса две дырочки. Первый нужен для подключения холодной воды, второй - для вывода горячей. Подключить шланги несложно, гораздо важнее правильно определить точку «подачи».

Если вы решили на время установить в ванной электрический проточный водонагреватель, лучше подключить его к душевому шлангу (в душе), просто прикрепив насадку к смесителю, как показано на фото.

Если вы хотите использовать устройство для постоянного нагрева воды, подключайтесь непосредственно к водопроводным трубам, через тройник с краном и шланг с металлической оплеткой. В этом случае при ремонте можно будет перекрыть воду, чтобы было удобно заменять запчасти.

Совет эксперта

Обращаем ваше внимание на то, что к выходу горячей воды из водонагревателя необходимо подключить душевую лейку, идущую в комплекте. Дело в том, что у этой насадки есть специальные тонкие насадки, не препятствующие нагреву воды. Если вы выберете собственную форсунку с большими форсунками, поток воды может увеличиться, и водонагреватель не успеет сделать свою работу.

Что следует учитывать при эксплуатации

Ну и последнее, что хотелось бы сказать, это правильная работа устройства. Многие, кто устанавливал водонагреватель этого типа, со временем жаловались на его выход из строя, ссылаясь на низкое качество изделия. На самом деле проблема не в качестве покупки, а в невнимательности того, кто ею пользуется.Проблема в том, что даже в инструкции указана рекомендация по использованию ТЭНа - при отключении сначала выключайте сам прибор, а потом поливайте. И наоборот - при включении сначала откройте холодную воду, а потом подключите технику к сети. При такой операции вероятность того, что ТЭН загорится, сводится к минимуму.

Вот и вся технология установки и подключения электрического проточного водонагревателя своими руками. Как видите, здесь нет ничего сложного и с такой установкой справится даже электрический чайник!

Также читайте:

Подключаем однофазный водонагреватель самостоятельно

Совет эксперта

Модели Smartfix

Проточные водонагреватели под давлением Electrolux Smartfix отлично справляются с нагревом воды для квартиры, частного дома или небольшой компании. Благодаря современному дизайну и относительно небольшой мощности (от 3,5 до 6,5 киловатт) они отлично вписываются в любой интерьер и позволяют решить проблему отсутствия горячей воды. Представленные устройства оснащены медными нагревательными элементами, а также имеют простую и надежную систему управления. Эти модели достаточно компактны, имеют несколько вариантов комплектации: Т-кран Smartfix; S - душевая кабина; ТС - кран и душ. Роль группы защиты выполняет датчик, исключающий возможность перегрева жидкости.Электронагреватели оснащены регулятором режима мощности. Например, модель на 3,5 киловатта может регулировать мощность в трех режимах: 1,5–2 -3,5 киловатта.

Устройство мощностью 5,5 кВт также имеет три режима настройки: 2,2 - 3,3 - 5,5 кВт. Блок питания на 6,5 киловатт: 2,5 - 4 - 6,5 кВт. Благодаря этому можно в экономном режиме потреблять электроэнергию, а также использовать устройство в случае ограниченной электропроводки в доме. Температуру нагрева также можно регулировать, в том числе с помощью смесителя, изменяя поток
жидкости через устройство. К конструктивным особенностям можно отнести то, что тип управления в таких устройствах - гидравлический; они также могут быть механически запущены или отключены в случае изменения потока жидкости или когда клапан открывается и закрывается.

Smartfix 2.0 Модель

Проточные электрические водонагреватели Electrolux Smartfix 2.0 тс / т по внешнему виду и конструкции очень похожи на модели SmartFix, если исключить некоторые конструктивные особенности. В таких устройствах нагревательные элементы (ТЭНы) выполнены из меди, что обеспечивает быстрый и безопасный нагрев.При достижении предельной температуры, более 80 градусов, прибор отключается механически. Роль безопасности защищена от сухого тепла.

Чтобы запустить устройство, откройте кран холодной воды, а затем нажмите и удерживайте кнопку запуска, которая находится на панели управления. Поскольку представленные модели оснащены гидравлическим управлением, температура нагрева полностью зависит от того, насколько открыт кран (чем ниже давление воды, тем больше она нагревается). Для стабильной работы устройства вам понадобится однофазная электросеть, характеристики которой должны составлять 220-230 Вольт и частоту 50 Гц.Как и предыдущие модели этой марки, эти устройства имеют 3 типа оборудования: Т - излив, S - лейка душа, TS - излив и душевая лейка. Исходя из этого, их вес может быть разным.

Aquatronic Models

Водонагреватели марки Electrolux Aquatronic и Aquatronic Digital NPX6 / NP4 относятся к напорным настенным однофазным устройствам, которые способны обеспечить горячей водой 1 точку горячего водоснабжения. Они оснащены нагревательным элементом с неизолированной спиралью, которая при работе вибрирует, это исключает возможность образования накипи на ней.В зависимости от серии устройства этой модели могут иметь гидравлическое (NP4 Aquatronic) или электронное (NPX6 Aquatronic Digital) управление.

В моделях с гидравлическим типом управления уровень нагрева воды регулируется путем изменения струи воды через устройство. В моделях с электронным типом управления температуру нагрева можно изменять, уменьшая или увеличивая мощность устройства, переключая кнопки на корпусе устройства. Чтобы иметь возможность визуально контролировать процесс, он оснащен жидкокристаллическим монитором (NPX6 Digital).

Flow Active Models

NPX 8 Flow Active - настенные проточные напорные водонагреватели современного дизайна, оснащенные мощными неизолированными спиральными нагревательными элементами; он может обеспечить как одну, так и две точки водоснабжения. В них вмонтирован электронный блок управления, который механически поддерживает заданную пользователем температуру нагрева жидкости вне зависимости от скачков давления в центральной магистрали, тем самым обеспечивая удобство и экономичность потребления электроэнергии.

Полезная особенность водонагревателя Electrolux NPX 8 Flow Active заключается в том, что при достижении максимальной мощности для поддержания заданной температуры нагрева он механически изменяет проходящий через него поток. Точность ручной и механической регулировки температуры теплоносителя от 0,5 до 1 градуса. Для управления агрегатом и визуального контроля за процессом его работы он снабжен панелью управления с жидкокристаллическим монитором.

Кроме того, есть возможность использовать проводное или дистанционное управление, которое не входит в стандартную комплектацию, приобретается отдельно.ЭВН монтируется на стену в вертикальном положении, чтобы трубы для водоснабжения располагались внизу. В качестве группы защиты от перегрева и поломки есть датчик аварийного отключения.

Minifix Модель

Одним из вариантов проточных водонагревателей под давлением для подогрева жидкости Electrolux является достаточно мощное и компактное устройство Minifix. Несмотря на свои габариты, представленный ЭВН может производить от 2,5 до 3,3 литра горячей воды в минуту, этого достаточно, чтобы обеспечить горячей водой одну точку горячей воды.В нем установлен электрический неизолированный спиральный нагреватель, за счет чего снижается возможность образования накипи. В зависимости от разновидности они могут быть с гидравлическим типом управления (например, Minifix NP6) или электронным (в серии NPX).

Подача воды к таким устройствам может осуществляться как снизу и сверху, так и в роли доп. В состав оборудования входят вставка-регулятор расхода жидкости и душевая лейка. Для защиты устройства от перегрева и поломки он оснащен датчиком аварийного отключения, который срабатывает при достижении предельной температуры.Также он оснащен светодиодными индикаторами, это позволяет контролировать рабочий процесс.
EVN

Модель Elitec SP

Модели серии Electrolux Elitec SP представляют собой проточные трехфазные водонагреватели под давлением, способ монтажа - настенный, вода подается снизу. Они оснащены нагревательным элементом с неизолированной спиралью и способны обеспечить, в зависимости от мощности, горячую воду сразу в двух или более точках слива.

Агрегаты представленной серии оснащены электронным управлением, что позволяет устройству обеспечивать постоянную, заданную температуру (от 30 до 60 градусов), температуру нагрева жидкости в механическом режиме.В качестве группы защиты и для предотвращения перегрева в устройстве есть датчик аварийного отключения.

Эксплуатация

Как обслуживается и обслуживается Electrolux NPX 8 Flow Active?

Эти устройства не требуют сложного обслуживания. При необходимости протрите корпус влажной тканью. Не используйте для очистки абразивные материалы или растворители. Для небольших проточных водонагревателей рекомендуется очищать душевую лейку от известкового налета. В дорогих моделях с электронным управлением применяется сетчатый фильтр, механически очищающий поступающую холодную воду от крупных включений.Со временем фильтр загрязняется. Без него нельзя эксплуатировать устройство, поэтому необходимо проводить чистку. Для этого отключают холодную воду, отключают прибор от сети. В устройствах марки Electrolux необходимо будет снять крышку, чтобы получить доступ к фильтру. После его установки можно снова пользоваться горячей водой.

Какие трубы вы используете для подключения проточного электрического водонагревателя Electrolux Aquatronic Digital NPX6?

Для подключения используются металлические (медные, стальные) или металлопластиковые трубы диаметром 1/2 дюйма. Сталь подвержена коррозии. Медь служит дольше остальных. Но наибольшее распространение получили металлопластики, так как они более доступны по цене и устойчивы к коррозии. Их длина будет варьироваться в зависимости от типа устройства. Для безнапорных труб потребуется подключение только к входу холодной воды. Клапан должен быть установлен на той же трубе. Насадка-смеситель или душ прилагается к устройству. Для более сложной системы с подключением к смесителю проводка должна быть жесткой, с соблюдением рекомендаций производителя по типам сантехнической арматуры.

Как правильно выбрать мощность проточного электрического водонагревателя Electrolux Smartfix 2.0 ts?

Такая характеристика, как мощность, по отношению к устройству проточного типа напрямую влияет на его работу. Выбирая мощность, нужно учитывать температуру поступающей воды, и она зависит от климатических условий региона, в котором вы живете. Если прибор будет использоваться только летом, то мощности в 6 кВт будет достаточно для мытья посуды и принятия душа.На баню потребуется не менее 12 кВт.

Перестал работать проточный водонагреватель Electrolux NP4 Aquatronic. Отремонтировать или купить новый?

Проточный водонагреватель - компактное устройство для нагрева воды в потоке. В этих моделях жидкость, проходящая через устройство, нагревается нагревателем. Степень нагрева жидкости напрямую зависит от мощности прибора и расхода воды. Чем меньше размер струи, тем сильнее будет нагреваться вода. Как и любая техника, они могут сломаться во время использования.Неисправности бывают самого разного характера, и только профессиональный мастер может определить, насколько серьезна поломка, и есть ли смысл проводить ремонтные работы. Стоимость таких агрегатов относительно невысока, и поэтому у пользователей часто возникает вопрос об экономической целесообразности ремонта. Таким образом, снижение мощности устройства и появление посторонних шумов при его работе обычно свидетельствует о засорении устройства. В этом случае ремонт сводится к штатной очистке ТЭНа от накипи.Кстати, своевременная чистка относится к профилактическим мерам и позволяет избежать дальнейших проблем в работе агрегата. Другая ситуация - устройство дало течь. Скорее всего, пришел в негодность фланец, к которому крепится ТЭН. В этом случае мастер обычно принимает решение о замене фланца. Бывает, что перегорает сам ТЭН, и его тоже нужно заменить. В любом случае при обнаружении неисправности нужно обратиться к специалисту. Даже обычная диагностика и консультация профессионала помогут определить, имеет ли смысл ремонтировать ЭВН или лучше купить новый прибор.

Почему не запускается проточный водонагреватель Electrolux

Если прибор вдруг перестал работать, то в этом случае в первую очередь необходимо проверить шнур питания. Проточные водонагреватели, чаще всего, большего водоизмещения, чем накопительные. Чтобы он как можно дольше прослужил исправно, его следует соединить проводом сечением не менее четырех квадратных миллиметров, мощностью 5 киловатт, на
30А подключается отдельный автомат, с семи киловатт на 40А. .В противном случае агрегат прослужит недолго.

Проверить работоспособность выключателя дифференциального тока; для этого зажмите кнопку «Тест»; в рабочем состоянии УЗО выключится. Также вы можете проверить надежность всех соединений на щите. Неисправность ТЭНа часто возникает из-за пониженного давления воды, когда датчик не успевает своевременно сработать, ТЭН сгорает. В остальном, если
Поскольку конструкция устройства устроена так, что нагревательный элемент находится в контакте с жидкостью, а не в защитной колбе, вероятно, что соли будут разъедать поверхность нагревательного элемента.

Неправильная установка устройства также может привести к возгоранию нагревательного элемента, установка должна выполняться в соответствии с инструкциями производителя, потому что любое нарушение правил может привести к тому, что стержень термостата не войдет в контакт со спиралью в результате который выгорает. В любой ситуации часто меняют сам ЭВН, ведь стоимость ТЭНа не намного меньше, чем всего устройства.

Выход из строя датчика давления проточного водонагревателя Electrolux очень часто является причиной того, что он не включается.Основным элементом такого датчика является прорезиненная мембрана, которая под давлением поступающей воды включает выключатель. Во время использования он может растягиваться или даже порваться в результате негативного воздействия солей в составе жидкости. В этой ситуации он требует замены, рекомендуется приобретать силикон, ведь срок его службы намного больше. Датчик температуры также может стать причиной неисправности. Для того, чтобы определить его работоспособность, необходимо прозвонить его контакты, если нет сигнала, это говорит о поломке датчика
.

В таких устройствах часто сгорают контакты в местах подключения проводов к клеммам, это тоже может стать причиной отказа включения. Время от времени рекомендуется проверять соединения на прочность, при этом необходимо подтягивать ослабленные контакты.

Как отремонтировать безбаковый водонагреватель

Безбаковый водонагреватель или водонагреватель по запросу - это экономичный выбор для нагрева воды для стирки, мытья посуды или принятия душа. Эти водонагреватели не накапливают горячую воду, поэтому вы не используете энергию для нагрева воды, просто чтобы она стояла в резервуаре.Вместо этого, когда включается переключатель потока, включается теплообменник и нагревает воду по мере необходимости. Бесконтактные водонагреватели бывают разных типов, таких как кофейник, подключенный к водопроводной системе, или как единицы для всего дома. Но, как и другие вещи в вашем доме, их необходимо обслуживать, и иногда вам может потребоваться устранение неполадок и их ремонт. В большинстве случаев это простой проект, который вы можете выполнить самостоятельно.

Вот несколько инструкций при решении распространенных проблем безбаквального нагревателя.

Базовое обслуживание

По данным HomeAdvisor, ваш безбаковый обогреватель может окупить себя за счет экономии на счетах за электроэнергию в течение 20 лет. Так что профилактическое вложение стоит того. Регулярное обслуживание позволяет избежать ремонта водонагревателя, и он прослужит намного дольше. Процесс довольно простой, и вам не потребуется много специального оборудования. Быстрая промывка каждые шесть месяцев должна помочь.

Необходимые припасы

  • Ведро емкостью 5 галлонов
  • погружной перекачивающий насос
  • 2 галлона белого уксуса
  • Шланг
  • Плоскогубцы

Как обслуживать водонагреватель без резервуара

  1. Перекройте краны на входе и выходе воды на водонагревателе.
  2. Переведите автоматический выключатель, чтобы выключить или перекрыть подачу газа к обогревателю.
  3. Найдите выступ для клапана сброса давления. Потяните за язычок.
  4. Налейте уксус в ведро емкостью 5 галлонов.
  5. Поместите погружной насос на дно ковша.
  6. Проложите шланг от входа нагревателя к насосу и подсоедините их.
  7. Подсоедините другой шланг к предохранительному клапану и опустите его в ведро.
  8. Прокачивайте уксус через нагреватель в течение 15–20 минут.Это удалит любые накипи, которые образуются из-за минералов в вашей воде.
  9. Выключить насос. Отвинтите корпус встроенного фильтра. Снимите и очистите сетчатые фильтры, а затем замените их.
  10. Выключите насос из ведра, чтобы слить уксус из линий.
  11. Пропустите чистую воду через нагреватель в течение нескольких минут, используя ту же систему насоса, что и раньше.
  12. Включите воду и снова включите питание.

Замена нагревательного элемента

Если у вас есть электрический водонагреватель без резервуара, нагревательный элемент может со временем изнашиваться.Замену его тоже достаточно легко сделать своими руками.

Необходимые припасы

  • Малярная лента
  • Вольтметр
  • Ковш
  • Отвертка
  • Плоскогубцы
  • Тряпка или полотенце
  • Фен (по желанию)

Как заменить нагревательный элемент

  1. Отключите питание на панели управления или автоматическом выключателе.
    Совет по безопасности: закройте автоматический выключатель или выключатель питания малярной лентой, чтобы другие знали, что нельзя включать его снова.
  2. Проверьте цепь вольтметром, чтобы убедиться, что питание действительно отключено.
  3. Откройте один кран с горячей водой, чтобы слить часть воды.
  4. Слейте воду из водонагревателя в ведро. Ознакомьтесь с инструкциями производителя, чтобы узнать, как это сделать для вашей модели.
  5. Снимите провода в верхней части элемента с помощью отвертки.
  6. Снимите старый элемент, обернув его тряпкой или полотенцем, чтобы не допустить попадания капель на панель управления. На этом этапе вам могут понадобиться плоскогубцы, в зависимости от конструкции вашего обогревателя.
  7. Установите новое уплотнительное кольцо, а затем новый нагревательный элемент. Полностью затяните новый элемент.
  8. Заменить провода сверху.
  9. Убедитесь, что вы заменили сливную пробку и что крышка плотно прилегает.
  10. Включите воду.
  11. При необходимости высушите с помощью фена все капли с панели управления.
  12. Наполнить водонагреватель и проверить герметичность.
  13. Включите питание снова.

Устранение других проблем

Нет горячей воды

  • Проверьте источник питания и воду, чтобы убедиться, что они подключены и включены.
  • Убедитесь, что запорные клапаны открыты и вода течет с минимальным расходом для активации переключателя.

Вода слишком горячая или недостаточно горячая

  • Установите температуру блока от 120 до 125 градусов. Это рекомендуемая температура для безопасности. Если вы живете с маленькими детьми или другими людьми с чувствительной кожей, вы можете снизить температуру.
  • Очистите фильтры и аэраторы приспособлений.
  • Установите датчик температуры так, чтобы он был надежно прикреплен к соответствующей трубе.
  • Очистите обогреватель от накипи и промойте его в соответствии с инструкциями по техническому обслуживанию.

История Stiebel Eltron

С 1924 года по сегодняшний день

Замечательная история успеха STIEBEL ELTRON начинается с изобретения и производства первого погружного змеевика в мастерской на заднем дворе в Берлине в 1924 году. Вдохновленная этим подвигом, компания придерживается принципов своего основателя, доктора Теодора Штибеля: которые стремились производить только инновационные продукты высочайшего качества.STIEBEL ELTRON стал одним из ведущих производителей в области горячего водоснабжения и возобновляемых источников энергии.


Все началось с погружного нагревателя змеевика ....

Первые годы и первые истории успеха

1924 Доктор Теодор Штибель разрабатывает погружной нагреватель змеевика и основывает компанию «ELTRON Dr. Theodor Stiebel» 5 мая 9-1035 в Берлине. В том же году он начинает производство погружных змеевиков в небольшой мастерской на заднем дворе на Райхенбергер штрассе.


Первый «проточный», или безрезервуарный, водонагреватель.

1927 Первый небольшой проточный водонагреватель мощностью 1000 Вт с революционной «двухступенчатой ​​технологией» запущен в производство. Как первый в своем роде прибор отмечен знаком испытаний VDE. Сейчас в компании работает 30 человек.

1931 Ассортимент продукции расширен за счет цилиндров перелива, высокого давления и водогрейных котлов. В зависимости от модели они имеют объем воды до 600 литров.Запущенный в том же году водонагреватель проточного типа гарантирует кратковременное горячее водоснабжение. Завод в Берлине полностью разрушен во время Второй мировой войны. Доктор Теодор Штибель завершает переезд в Хольцминден в Нижней Саксонии.


Новый старт в Хольцминдене

Новое начало в Хольцминдене

1944 Помещения, которые уже были арендованы в Хольцминдене в предыдущем году, теперь расширены за счет строительства новых производственных мощностей для создания достаточных производственных мощностей.В следующем году начинается производство неэлектрических приборов, таких как кастрюли, сковороды, моющие спринклеры и утюги.

1946 Возобновляется производство таких электроприборов, как конвекционные печи, конфорки и варочные панели. Снова производятся приборы для горячего водоснабжения, например, погружные нагреватели.
В настоящее время в компании работает 400 человек.

1960 9 сентября 9:10:35 , в возрасте 66 лет скончался основатель компании, доктор Теодор Штибель.Имея 160 патентов в стране и за рубежом, он является одним из пионеров современного нагрева воды для бытовых нужд.


STIEBEL ELTRON - один из пионеров современного электрического отопления.

Путь к возобновляемым источникам энергии

1968 Компания становится одним из пионеров современного электрического отопления, создавая накопительные нагреватели. Тепло, известное как ночные накопительные нагреватели, накапливается внутри этих приборов в непиковые периоды, когда электричество доступно по экономичным тарифам.Затем это тепло используется для обогрева дома в дневное время.

1976 STIEBEL ELTRON становится одним из первых производителей, разрабатывающих и производящих тепловые насосы. 70-е годы характеризуются нефтяными кризисами, ростом цен на нефть и воскресеньями без автомобилей. Общественное мнение начинает меняться, и системы, основанные на возобновляемых источниках энергии, впервые привлекают внимание общественности. В течение следующих нескольких лет компания продолжает развивать технологию тепловых насосов и сумела занять лидирующие позиции на рынке Германии.

1977 Концепция использования солнечной энергии привела к развитию солнечных коллекторов. В течение следующих нескольких лет STIEBEL ELTRON представляет полный ассортимент, включая высокопроизводительные плоские коллекторы, емкостные водонагреватели и компактные солнечные установки.


Горячая вода подходящей температуры:
Первый в мире полностью электронный проточный водонагреватель.

Инновации для удовлетворения любых требований

1987 STIEBEL ELTRON представляет DHE, первый в мире полностью электронный проточный водонагреватель.В мире водяного отопления понятие «удобство» приобретает совершенно новое измерение. Электронный проточный водонагреватель подает горячую воду с точной температурой в момент включения. После установки выбранная вами температура остается постоянной, даже если краны открыты в другом месте.

1991 Ассортимент продукции расширен системами вентиляции для дома с рекуперацией тепла. Современные системы вентиляции не только обеспечивают здоровый микроклимат в помещении, но и поддерживают структуру здания и чрезвычайно энергоэффективны.


Энергосберегающий жилой дом "Hofanlage Brombeerweg"
разработка на всемирной выставке EXPO 2000

Всемирная выставка и расширение

2000 STIEBEL ELTRON посещает всемирную выставку EXPO 2000, чтобы продемонстрировать свой жилищный проект с низким энергопотреблением "Hofanlage Brombeerweg". Доктор Ульрих Штибель использует проект EXPO 2000, чтобы продемонстрировать рентабельные способы жизни и строительства с упором на хорошее здоровье и защиту окружающей среды.

2002 STIEBEL ELTRON приобретает подразделение по оказанию строительных услуг компании Electrolux Deutschland.С 1 января 2002 года STIEBEL ELTRON приобретает Electrolux-Haustechnik GmbH с торговыми марками AEG и Zanker и их ассортиментом продукции для горячего водоснабжения, центрального отопления, теплых полов, кондиционирования воздуха и вентиляции. Благодаря этой покупке - крупнейшему приобретению в ее истории - компания сразу расширилась почти на треть.

2004 STIEBEL ELTRON приобретает Tatramat GmbH. Словацкая компания в основном производит и продает продукцию для приготовления горячей воды и специализированные тепловые насосы. Татрамат пользуется большой популярностью, особенно в Восточной и Центральной Европе.


Производство тепловых насосов в Хольцминдене

Инвестиции в будущее

2007 В Хольцминдене построено самое крупное и современное предприятие по производству тепловых насосов в Центральной Европе. Строительство «Зала доктора Теодора Штибеля» с инвестициями более 10 миллионов евро является важной вехой в истории компании. Производственные площади, занимающие почти 6000 м 2 , имеют годовую производственную мощность более 25 000 тепловых насосов.

2009 STIEBEL ELTRON продолжает инвестировать в производство в Германии.В ответ на возросший мировой спрос на тепловые насосы компания открыла второй завод в Хольцминдене. В новое производство инвестировано около восьми миллионов евро.

2012 Революция ГВС 1987 года отмечает годовщину: 25 лет ЦВТ.


Закладывая фундамент для новой учебной академии Штибеля Элтрона

История успеха продолжается

2014 Компания отмечает свое 90-летие: в 1924 году доктор Теодор Штибель заложил основу истории успеха STIEBEL ELTRON.

5 мая -го года, в день, когда компания была первоначально внесена в коммерческий реестр и, следовательно, в день рождения компании, был заложен новый камень в фундамент нового учебного и коммуникационного центра в Хольцминдене.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
