Водоснабжение и канализация многоэтажного (многоквартирного) дома

Водоснабжение › Решения ›

Водоснабжение и канализацию многоэтажных (многоквартирных) домов по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на водоснабжение многоэтажного дома, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Обеспечить водой строение с большой этажностью очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими приборами. Иными словами схемы водоснабжения в многоквартирных домах – это некий комплекс с отдельными разводками труб, регуляторов давления, фильтрами и учетным оборудованием.

Чаще всего жители многоэтажек пользуются водой центрального водоснабжения. С помощью водопровода она подается в отдельные сантехнические приборы под определенным давлением. Зачастую вода проходит очистку с помощью хлорирования.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Нормативные требования

Проектирование и расчет системы водоснабжения многоквартирного дома выполняется в соответствии с требованиями СП 30. 13330.2012. Этот же документ регламентирует сооружение внутренней канализации зданий. Для удобства читателя мы выделим наиболее важные пункты свода правил.

Качество воды

• Состав и качество питьевой воды (или воды в хозяйственно-питьевом водопроводе) должно соответствовать гигиеническим требованиям СанПиН 2.1.4.1074 и 2.1.4.2496;

• Горячая вода в точках ее разбора должна иметь температуру от 60 до 75 градусов при любой схеме ее приготовления.

Устройство водопровода

• Для системы ГВС предпочтительно приготовление воды в теплообменниках закрытой системы теплоснабжения или локальных водонагревателях (бойлерах, газовых колонках, солнечных коллекторах и т.д.). Подача воды непосредственно из теплосети допустима, но нежелательна;

Справка: не менее 80% эксплуатирующегося жилого фонда в нашей стране — здания советской постройки. Абсолютное большинство этих зданий проектировалось и строилось с открытой схемой теплоснабжения (то есть с отбором воды из теплотрассы). Именно поэтому в дальнейшем мы заострим свое внимание именно на этой схеме.

• Допускается объединение противопожарного водопровода с хозяйственно-питьевым;
• В зависимости от местных условий водоснабжения внутренний водопровод может использовать аккумулирующие и регулирующие емкости;

• При большом расстоянии между тепловым пунктом и дальними точками водоразбора в здании в системе ГВС следует предусмотреть непрерывную циркуляцию воды. Она необходима для поддержания нормативных значений температуры на водоразборной арматуре;
• Полотенцесушители в ванных и душевых подключаются к подающим трубам системы ГВС (в домах с тупиковым горячим водоснабжением — к подводкам, с циркуляционным — к стоякам). Подключение к циркуляционным (обратным) стоякам ГВС допускается при условии монтажа перед прибором байпаса и запорной арматуры;

Кстати: СП допускает установку электрических полотенцесушителей вместо водяных. Они представляют собой прекрасную альтернативу водяным сушилкам в тупиковой системе, нагревающимся в общей сложности на 2-3 часа в день.

Электрический полотенцесушитель среднего размера потребляет всего 40-80 ватт.

• В циркуляционной системе ГВС стояки объединяются в группы от 2 до 7 единиц с прокладкой перемычек под потолком квартир верхнего этажа или по чердаку;

Примечание автора: установка перемычек на холодном чердаке, даже с учетом их теплоизоляции — исключительно скверная идея. При остановке циркуляции и уличной температуре  -30 и ниже, вода в перемычках замерзает в течение часа.

• К циркуляционным (обратным) стоякам ГВС нельзя подключать водоразборную арматуру;
• Трубопроводы ГВС нуждаются в теплоизоляции. Исключение — подводки к отдельным приборам;

• Трубопроводы ХВС, проложенные в шахтах или влажных помещениях, тоже изолируются, но уже для защиты от образования на их поверхности конденсата;
• Давление воды в любой точке ее разбора, не может быть ниже предусмотренного производителями сантехоборудования (в отсутствие таких данных — 2 кгс/см2) и выше 4,5 атмосфер. Если малоэтажный дом возводится в районе с многоэтажной застройкой, допустимо повышение давления до 6 кгс/см2;

Полезно: смесители, арматура бачков и бытовая техника (водонагреватели, стиралки, посудомоечные машины) обычно рассчитаны на работу в диапазоне давлений 0,3-6 кгс/см2. Именно 0,3 атмосферы можно считать практическим минимумом давления воды.

• В многоэтажных зданиях допустимо увеличение давления во внутреннем водопроводе свыше 6 атмосфер с обязательной установкой на вводах в квартиры редукторов давления.

Кстати: то же самое относится к малоэтажным зданиям, возведенным на местности с неровным рельефом. В частности, редуктор установлен на вводе воды в доме автора статьи: дом стоит в нижней части длинного застроенного склона, поэтому давление в магистральном водопроводе превышает 7 кгс/см2.

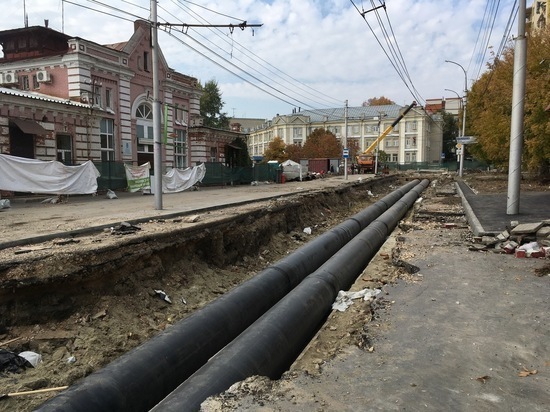

Состав системы центрального водоснабжения

Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций.   Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.

Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

   Система водоснабжения бывает трех типов:

• коллекторная;
• последовательная;
• комбинированная (смешанная).

   В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

   По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру – скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема горячего водоснабжения многоэтажного дома – это самый простой способ разводки.

Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

1. В случае протечке трудно искать поврежденные участки.
2. Невозможность подачи воды к отдельному сантехническому прибору.
3. Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

   Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок – нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых зданиях с малой этажностью. Если отбор воды планируется непостоянно, то применяют циркуляционный трубопровод. Инженеры советуют использовать горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4.Трубопровод с тупиковым стоякомтакже встречается в общежитиях, санаториях и гостиницах. Трубы тупиковой сети обладают меньшей металлоемкостью, поэтому остывают быстрее.

Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта – квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

Для построек с большой протяженностью магистральных труб используют схемы с циркуляционным и закольцованным по дающим трубопроводами. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратной магистрали и подает ее в нагреватель.Такой трубопровод обладает большей металлоемкостью и считается наиболее надежным для потребителей.

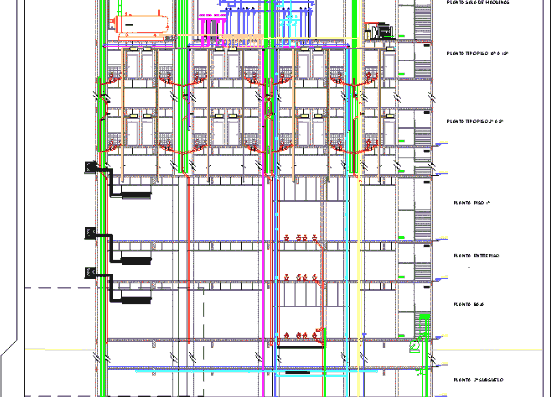

Особенности проектирования и эксплуатации систем водоснабжения и канализации высотных жилых зданий

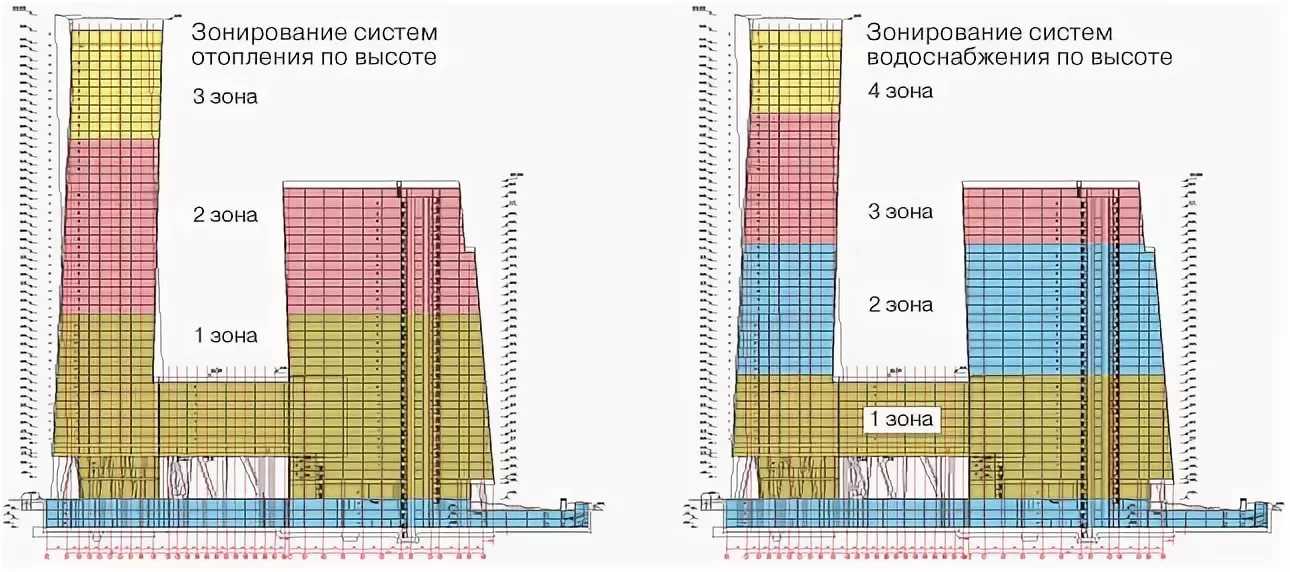

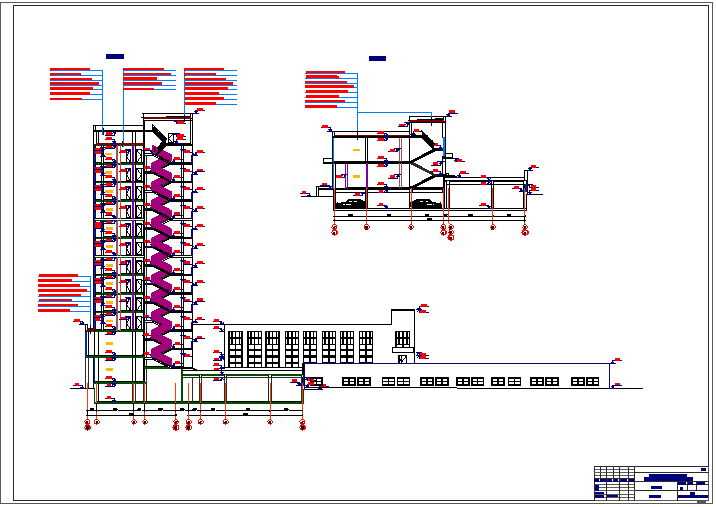

Современные высотные здания — это либо точечная застройка, либо развитый стилобат с несколькими башнями. Высотные здания зонируются по вертикали — делятся на зоны определенной высоты, разделенные техническими этажами. На технических этажах производится разводка магистралей сетей водоснабжения и прокладка сборных сетей канализации. Наличие технических этажей — оптимальный вариант для эксплуатации, но, как правило, инвесторы стараются обходится без них. Высота зоны определяется значением допустимого гидростатического давления в нижних приборах или других элементах систем, а также возможностью размещения оборудования и коммуникаций на технических этажах. Зона инженерного оборудования, как правило, совпадает с границами пожарного отсека по высоте.

Водоснабжение

В зависимости от архитектурно-планировочных решенийприменяются следующие варианты устройства систем водоснабжения:

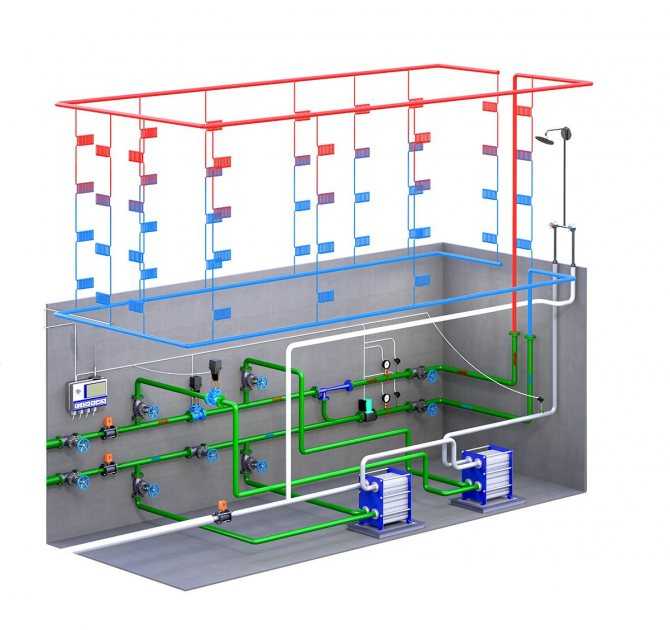

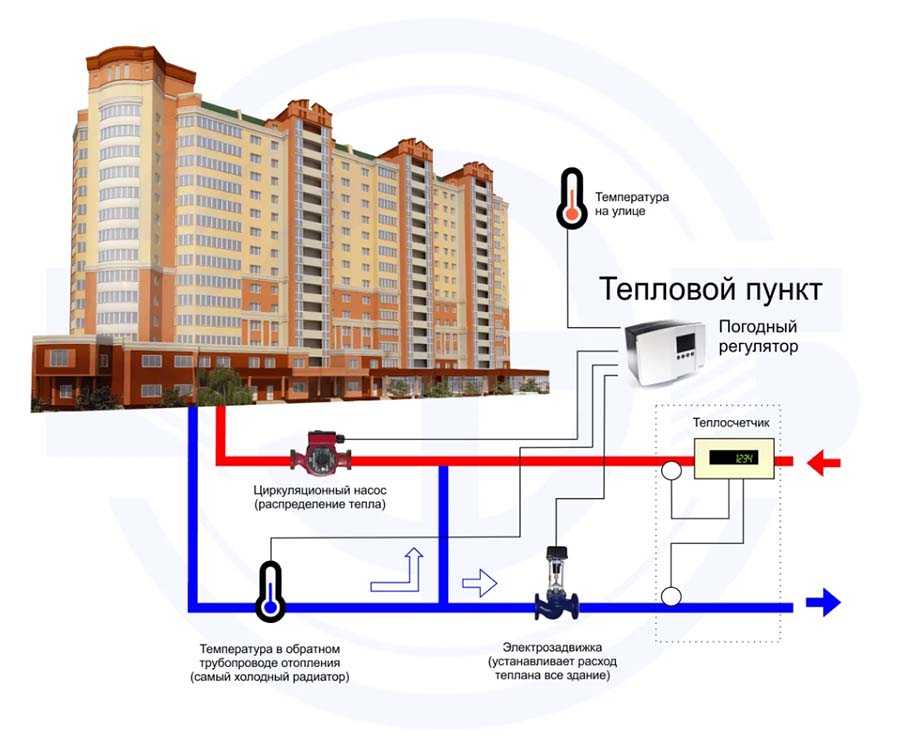

• устройство ИТП с повысительными насосными станциями и теплообменниками горячего водоснабжения для каждой высотной зоны (пожарного отсека) при одиночном здании;
• устройство ИТП с одной группой теплообменников горячего водоснабжения и повысительными насосными станциями холодного и горячего водоснабжения под каждым или группой корпусов для каждой высотной зоны (пожарного отсека) в случае развитого комплекса со стилобатной частью. Данная схема успешно была реализована на объектах «Алые Паруса», «Воробьевы горы» и «Триумф-Палас». В этих развитых по горизонтали и по высоте комплексах прокладка магистралей от ИТП к зданиям предусматривается в выделенных технических коридорах, совместно с другими трубопроводами (рис. 6.4, 6.5).

Рисунок 6.4. Прокладка магистралей в техническом коридоре



Рисунок 6.5. Установка компенсаторов в техническом коридоре

Рисунок 6.6. Установка электробойлеров под корпусами

В ИТП или под корпусами, как правило, также устанавливаются емкостные электробойлеры, обеспечивающие бесперебойное горячее водоснабжение при плановых отключениях в теплосети. Емкость бойлеров подбирается исходя из обеспечения 1,5-часового максимально часового расхода горячего водоснабжения при 8-часовом периоде нагрева воды (рис. 6.6). Существует два принципиально разных подхода к проектированию систем водоснабжения высотных зданий.

При этом насосные станции располагаются в ИТП и на нижних уровнях исходя из удобства эксплуатации. По результатам состоявшихся в ряд стран поездок, инициированных Правительством Москвы, по обмену опытом высотного строительства выявлено основное конструктивное решение этих систем с расположением промежуточных баков и перекачивающих насосов на техниче ских этажах. Это решение соответствует положениям принятых в этих странах норм об устройстве через каждые 12–15 этажей так называемых зон безопасности, где люди могут переждать пожар в специально отведенных местах. Отсюда и расположение оборудования водоснабжения на этих же этажах. Все баки приняты двухсекционные, для возможности очистки и ремонта без остановки водоснабжения.За рубежом, особенно в Азии, снабжение водой зон здания по вертикали осуществляется путем последовательной подачи воды в баки, устанавливаемые на технических этажах.

При этом нижний насос подает воду в бак на среднем техническом этаже, из этого бака другой насос подает воду в бак на следующем этаже и т. д. Из баков вода поступает самотеком вниз, обеспечивая водой нижележащие этажи. Баки, как правило, двухсекционные. Когда нужно провести дезобработку и очистку секции бака, водоснабжение осуществляется из второй секции. Для каждой зоны были организованы закрытые системы, тем более что современное насосное оборудование для водоснабжения (не специальные насосы) позволяет поддерживать давление до 400 м вод. ст.

Основные недостатки применения данной схемы в высотном жилищном строительстве в условиях России состоят в том, что система открытая, затратная по количеству оборудования и занимаемым площадям. Сейчас практически ни в одном высотном здании нет промежуточных технических этажей в чистом виде. Тем не менее принятые изначально решения об установке всего инженерного оборудования внизу зданий оказались правильными с точки зрения эксплуатации и устранения нежелательных шумов и вибраций в помещениях квартир, которые неизбежны в схеме с расположением насосов на технических этажах.

Для сравнения на примере одного и того же здания приведена схема водоснабжения, используемая при проектировании высотных жилых комплексов Москвы. Нетрудно убедиться, что при установке насосов с частотным регулированием данная схема более проста и экономична. Установка насосов в одном помещении с оборудованием систем отопления, вентиляции и горячего водоснабжения намного удобнее при эксплуатации. В элитных и коммерческих высотных зданиях стояки системы водоснабжения прокладываются в нише лестнично-лифтового холла, откуда обеспечивается ввод в квартиру трубопроводов горячей и холодной воды (рис. 6.8). Такое расположение стояков вызвано тем, что в высотных жилых комплексах квартиры относятся, как правило, к элитному классу, поэтому в случае аварии по вине службы эксплуатации сумма возмещения ущерба может достигать 80–120 тыс. долл. США. В случае использования вертикальных систем горячего водоснабжения при аварии в отдельной квартире необходимо отключение всей зоны. В муниципальном жилье для ликвидации аварии можно вскрыть квартиру в присутствии сотрудников милиции, но в жилье, относящемуся к элитному классу, зачастую это невозможно. В практике службы эксплуатации был случай, когда в летнее время хозяева квартиры, в которой произошла авария, были в отпуске, в квартиру не было доступа, что не позволяло устранить последствия аварии. В результате водоснабжение всей зоны было отключено, и два месяца служба эксплуатации разносила по квартирам воду вручную.

Рисунок 6.8. Устройство поэтажных подключений квартир к системам холодного и горячего водоснабжения

Система водоснабжения оснащена счетчиками горячей и холодной воды, которые вместе с фильтрами, регуляторами давления и обратными клапанами установлены в этой же нише на каждом этаже здания. Обеспечение расчетного расхода воды по циркуляционным стоякам обеспечивается при помощи регуляторов. Одна из возможных схем горячего водоснабжения зоны здания представлена на рис. 6.9.

В системе водоснабжения у потребителя должно быть обеспечено избыточное давление не менее 7 м вод. ст., но по техническим условиям оборудования, которое сейчас ставится в большинстве элитных квартир, требуемый (располагаемый) напор на входе в квартиру должен быть не менее 25 м вод. ст. Из этих соображений и исходя из геометрической высоты зон подбираются повысительные насосные установки. Чтобы давление не превышало расчетного, для приборов на каждом этаже на группу квартир предусматривается установка ограничительных регуляторов давления на 40 м вод. ст. Эти же самые регуляторы давления позволяют обеспечить нормальное функционирование термосмесительных установок (смесители с термозадатчиками), которые могут нормально работать при разности давлений между горячей и холодной водой не более 6 м вод. ст. На вводе в квартиру систем холодного и горячего водоснабжения установлены обратные клапаны, поскольку служба эксплуатации столкнулась с проблемой перетока воды из холодной в горячую магистрали. Это связано с установкой в квартирах оборудования, которое при неправильной эксплуатации подмешивает воду по всей зоне. Например, душевые кабины с электронным управлением имеют два режима выключения — «stop» и «off». В этих кабинах стоят два электромагнитных вентиля на смесителе и один вентиль на расходе. Если человек нажимает кнопку «stop», закрываются все три вентиля, если кнопку «off» — закрывается только один разборный смеситель, и вода через душевые кабины подмешивается по всей зоне. Похожие проблемы возникают и при эксплуатации некоторых моделей биде.Ввод в квартиры выполняется в пространстве подшивного потолка трубопроводами из сшитого полиэтилена, не имеющими на всем протяжении до ввода в квартиру никаких фитингов. Учитывая температурный режим трубопроводов, могут быть использованы без ограничений трубы из сшитого полиэтилена PEX-a, РEX-b, РEX-с, а также PE-RT, имеющие соответствующий сертификат для применения в системах водоснабжения.

Квартирные холлы рассматриваемых комплексов по чистоте приравниваются к офисным помещениям, и для их мытья требуется достаточно большой расход воды — 2,8 л/м2. В подобных высотныхзданиях вручную доставлять такое количество воды на все этажи очень сложно. Поэтому в помещениях перед мусоропроводом устанавливаются смесители и трапы, позволяющие набрать воду для мытья пола и слить ее после использования.

Особенности канализационной системы в многоквартирном доме

На фото можно увидеть, как выглядит схема канализации в высотном жилом здании. Чтобы она функционировала бесперебойно, нужна ее периодическая очистка. Даже при правильном расчете уклона трубы нет гарантии, что стоки будут беспрепятственно попадать в стояк. Причина появления засоров кроется в наличии в канализационных стоках загрязнений, препятствующих хорошей проходимости.

Профилактика (чистка) канализационной системы необходима. Проводить ее следует в местах, где сантехнические приборы подсоединены к трубе через отверстия, имеющиеся в них. Также необходим поддерживающий ремонт на продолжительных участках, а на коротких прогонах его не выполняют.
Оптимальный уклон труб не применяют к бытовым приборам, которые оснащены насосами, выводящими отработанную жидкость под давлением. Правила пользования канализацией в многоквартирном доме предполагают наличие гидрозатвора или водяной пробки. Благодаря такому конструкционному решению канализационные газы не могут проникнуть в жилые помещения. Сифон, в котором образуется водяная пробка, изготавливают изогнутой формы. В нем находится вода и стоки, перекрывающие полностью трубу по диаметру.

Ремонт и чистка канализации: нормы и правила

Современная канализация в многоквартирном жилом доме должна быть в первую очередь удобной в эксплуатации и безопасной. Помимо внутренней сети она имеет наружную часть, представляющую собой коллекторы, которые объединяют в единую систему несколько стояков и выводят сточные воды за пределы строения. Кроме этого снаружи находятся колодцы, собирающие нечистоты с нескольких соседних домов.

Для многоквартирного дома наружной канализацией является городская централизованная сеть (подробнее: «Как устроена канализация в городе — центральная канализация на примерах «). Поскольку канализационная система считается неотъемлемым элементом современной комфортной жизни ее необходимо постоянно ремонтировать и поддерживать в рабочем состоянии.
В конце прошлого века при создании канализации в домах использовались чугунные изделия. Их основным достоинством была крепость, но и недостатков хватало. Поскольку они имели значительный вес, их монтаж был сложным. Кроме того шершавая внутренняя поверхность способствует оседанию на ней всевозможных твердых фракций и жиров. Поскольку чугунные трубы склонны к частым засорам, срок их службы меньше, чем у современных сантехнических изделий.

Чистка от засоров бывает:

• химической;
• механической.

В первом случае она выполняется при помощи специальных средств, разлагающих жиры. Состав следует вылить в систему и через определенное время промыть горячей водой. Механическую чистку делают с помощью проволочного стека – его помещают внутрь трубы и тем самым разрушают скопившиеся отложения. Затем систему также промывают горячей водой. Иногда для прочистки от засора достаточно воспользоваться вантузом.

Устройство центральной канализации в квартире

Для понимания того, как устроена центральная канализация в многоэтажном доме, рассмотрим ее основные части. Принципы ее выполнения соблюдаются и для частного строительства. Схема устройства является типовой для подавляющего большинства городских домов.

Устройство городской канализации

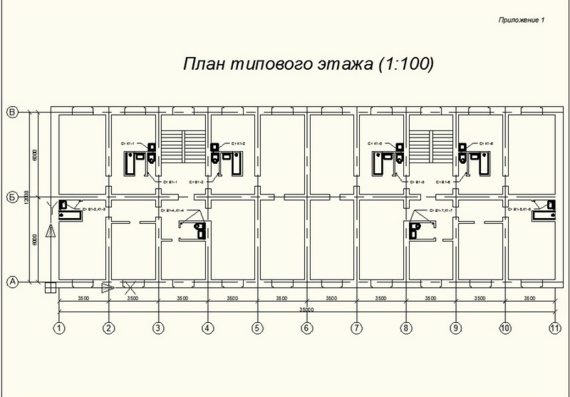

Все сантехнические приборы в наших квартирах через систему труб подсоединяются в вертикальную трубу – стояк. Он, как правило, расположен в нише стены туалетной комнаты. Обычно в наших квартирах кухня, ванная и туалет расположены рядом. Это позволяет выполнить единую разводку для всех приборов. При этом разводка канализационных труб будет иметь минимальную протяжённость, что важно для канализационной самотечной системы.

Стоки со всех квартир, находящихся друг над другом имеют подключение в общий стояк. На крыше он заканчивается вытяжной трубой (флюгаркой). Снизу стояк переходит в горизонтальный (с наклоном) общедомовой коллектор. По нему вода из стояка самотеком попадает в сточный колодец. Их люки мы можем увидеть на улицах города. В них канализационная жидкость собирается в системы труб городской канализации. В конечном итоге все городские стоки попадают в колодец общегородских очистных сооружений.

Раньше почти все трубы этой системы были чугунными. Их замена и чистка были трудоемкими работами. Теперь они выполняются из пластмассы и композитных материалов. Они легче, быстрее монтируются, реже засоряются, их замена и подключение (врезка) не вызывает трудностей.

При необходимости засоры системы устраняются механическими (ручными) или химическими методами.

Устройство канализации в квартире

Все трубы, которыми выполнена разводка системы в квартире, имеют диаметры 40-50 мм и 85-100 мм. Последние используются для подключения унитазов и биде. Трубы меньшего диаметра имеют подключение через переходники. Стояк же имеет крестовину для подключения двух труб диаметром 50 мм и одного 100 мм. Это позволяет выполнить три ветки подключения: кухни, ванной и туалета.

В квартирах большой площади возможно подключение к двум стоякам. Так как система самотечная, то трубы должны быть смонтированы с нужным уклоном. Современные нормы строительства (СНиП 2.04.01-85*) устанавливают минимальный уклон, который должен составлять:

• 3% (3 см на погонный метр их длинны) при их диаметре до 50 мм;
• 2% при диаметре труб 85-100 мм.

Нормы устанавливают также и максимальное значение уклона – 15%.

Теперь, зная значения уклона, можно спроектировать расположение сантехнических приборов и высотную отметку их подключения. Для устройств, оснащенных механизмом принудительного слива (стиральные, посудомоечные машины и т.п.), эта отметка не важна.

А вот, скажем, для душевой кабины, врезка в стояк которой расположена на расстоянии 4 м (по линии труб), требует подъема на 3*4=12 см. Его можно достичь использованием поддона. Высота ванной регулируется ее ножками. Раковина, благодаря своей конструкции, позволяет подключиться на любой высоте. При этом стоит учитывать, что некоторые приборы должны быть укомплектованы гидрозатворами (сифонами), что также влияет на высотную отметку при их установке.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Водоснабжение и канализацию многоэтажных (многоквартирных) домов по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на водоснабжение многоэтажного дома, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Типовые схемы систем водоснабжения квартиры в многоквартирном доме. Коллекторная, последовательная и комбинированная схемы водоснабжения.

Видео

Содержание статьи:

1. Схемы водоснабжения многоквартирного дома
2. В чем особенность водоснабжения многоквартирного дома?
3. Состав системы центрального водоснабжения
4. Типы схем водоснабжения
5. Горячее водоснабжение многоквартирного дома.Схема
Схемы водоснабжения многоквартирного дома


   Для того чтобы любое жилое строение нормально функционировало, обязательно нужен монтаж системы водоснабжения. Ее грамотное устройство обеспечит своевременную подачу и достаточный напор воды. В данной статье будет подробно рассмотрена схема горячего водоснабжения, типы подключения и ее особенности в многоквартирном доме.

Схема водоснабжения и водоотведения — Фото 01

В чем особенность водоснабжения многоквартирного дома?


   Обеспечить водой строение с большой этажностью очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими приборами. Иными словами схемы водоснабжения в многоквартирных домах – это некий комплекс с отдельными разводками труб, регуляторов давления, фильтрами и учетным оборудованием.

   Чаще всего жители многоэтажек пользуются водой центрального водоснабжения. С помощью водопровода она подается в отдельные сантехнические приборы под определенным давлением. Зачастую вода проходит очистку с помощью хлорирования.

Состав системы центрального водоснабжения


   Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций.  Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.

Принципиальная схема централизованной системы водоснабжения — Фото 02

   Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения


   Система водоснабжения бывает трех типов:

• коллекторная;
• последовательная;
• комбинированная (смешанная).

   В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Схема коллекторной разводки труб — Фото 03

   Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

   По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру – скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема разводки труб водоснабжения в квартире — Фото 04

   Последовательная схема горячего водоснабжения многоэтажного дома – это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

   В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

1. В случае протечке трудно искать поврежденные участки.
2. Невозможность подачи воды к отдельному сантехническому прибору.
3. Трудность доступа к трубам в случае поломки.
Горячее водоснабжение многоквартирного дома. Схема


   Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок – нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Устройство горячего водоснабжения дома — Фото 05

   Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых зданиях с малой этажностью. Если отбор воды планируется непостоянно, то применяют циркуляционный трубопровод. Инженеры советуют использовать горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4.Трубопровод с тупиковым стоякомтакже встречается в общежитиях, санаториях и гостиницах. Трубы тупиковой сети обладают меньшей металлоемкостью, поэтому остывают быстрее.

   Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта – квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

   Для построек с большой протяженностью магистральных труб используют схемы с циркуляционным и закольцованным по дающим трубопроводами. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Однотрубная схема ГВС — Фото 06

Двухтрубная схема ГВС — Фото 07

   Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратной магистрали и подает ее в нагреватель.Такой трубопровод обладает большей металлоемкостью и считается наиболее надежным для потребителей.

Проектирование сантехнических систем для многоквартирных многоэтажных домов – Sobieski Services

Проектирование сантехнических систем для многоквартирных и многоэтажных жилых домов требует особого внимания к факторам, которые значительно сложнее, чем для одноэтажных домов. Следующий обзор некоторых из этих важных факторов может помочь вам понять, что необходимо учитывать при проектировании водопроводной системы для многоэтажных жилых домов.

Определения

Многоквартирные дома относятся к структурам, в которых проживает более одного человека или семьи в отдельных единицах. Эти типы жилья могут быть многоквартирными домами, гостиницами, зданиями военных казарм, многоквартирными домами, школами-интернатами, домами престарелых и другими местами, где несколько человек живут в относительно непосредственной близости друг от друга. Многоэтажные дома — это строения с более чем одним этажом, но в контексте сантехники многоэтажное здание — это здание, которое не может полностью и адекватно обслуживаться муниципальным водоснабжением, потому что давление слишком ограничено. В многоэтажных зданиях также требуются дренажные, канализационные и вентиляционные системы, которые могут вместить много людей, живущих в основном вертикально.

Повышение давления воды в многоэтажных зданиях

В многоэтажных зданиях часто необходимо увеличивать давление воды, чтобы вода достигла верхних этажей строения. Это может быть выполнено несколькими способами:

• Установка бустерных насосов: Можно установить серию ступенчатых насосов или насосов с регулируемой скоростью для обеспечения повышенного давления воды, поступающей из муниципального водоснабжения или из самотечных накопительных резервуаров. Эти насосы дополняют давление от существующих источников водоснабжения.
• Использование самотечного резервуара на крыше: Вода перекачивается из накопительного резервуара на уровне земли или подвала в резервуар на крыше, в котором достигается достаточное давление воды за счет силы тяжести.
• Использование гидропневматических накопительных баков: Вода перекачивается из муниципальных водопроводных сетей или самотечных накопительных баков в гидропневматические накопительные баки, которые используют внутреннее давление воздуха для повышения давления в водопроводной линии.

Предотвращение перекрестного загрязнения

Многоквартирные, многоэтажные здания должны иметь такие конструкции водопроводной системы, которые предотвращают возможность перекрестного загрязнения питьевой воды из одного жилища в другое. Небрежность или антисанитарное поведение одного жителя или арендатора не должно влиять на качество воды любого другого арендатора. Это также актуально, если в здании расположены коммерческие объекты, а также жилые помещения.

Установка регулирующих клапанов

В многоквартирных домах должны быть установлены регулирующие клапаны для управления подачей воды в каждую отдельную квартиру. Это поможет предотвратить перекрестное заражение. Также будет обеспечено перекрытие подачи воды в отдельные жилые помещения на время технического обслуживания или ремонта без ущерба для подачи воды в другие жилые помещения. Регулирующие клапаны также дают управляющим и владельцам зданий возможность остановить подачу воды в незанятые помещения. Например, в холодную погоду это может снизить вероятность замерзания труб в незанятых помещениях.

Канализационные и канализационные системы

Удаление отходов, канализационные и дренажные системы должны быть спроектированы таким образом, чтобы выдерживать больший и более постоянный поток бытовых сточных вод и отходов жизнедеятельности человека. Эти системы могут быть спроектированы и реализованы с использованием нескольких принципов, в том числе:

Однотрубные системы, в которых все твердые отходы и сточные воды от всех установок направляются в единую общую трубу, по которой материалы поступают в систему бытовых отходов или другие подземные сооружения. стоки. Все филиалы вентилируются для поддержания надлежащего давления воздуха. Однотрубные системы обычно используются, если существует риск замерзания или повреждения труб из-за замерзания, или если водопроводная система здания особенно велика и сложна.

Двухтрубные системы, в которых твердые отходы и сточные воды обрабатываются отдельными трубными установками. Двухтрубные системы обычно сбрасываются в овраги или другие географические объекты.

Наша цель — помочь нашим клиентам узнать о сантехнике, ОВКВ, противопожарной защите и системах сигнализации в механических, коммерческих и жилых помещениях. Для получения дополнительной информации о проектировании сантехнических систем для многоместных и многоэтажных домов, а также для просмотра проектов, над которыми мы работали, посетите наш веб-сайт!

Как поддерживать давление воды в высотных зданиях

Высотные здания становятся все более популярными в Соединенных Штатах, и эта тенденция будет продолжаться. Согласно статье 2019 года в The World Property Journal, средний многоквартирный дом в 1990-х годах имел высоту 3 этажа, затем 4 этажа в 2000-х, а затем поднялся до 6 этажей в 2010-х годах. Эта тенденция и тип роста в высотном строительстве представляет ряд экономических возможностей для строителей, но при всех возможностях возникают и проблемы. Независимо от того, используется ли высотное здание как квартира, офис, гостиница, магазин или и то, и другое, невозможно избежать того факта, что чем больше здание, тем более сложной и мощной должна быть механическая система.

Одной из основных областей, требующих внимания, является водоснабжение внутри здания и то, как вода передается с этажа на этаж. Чтобы соответствовать нормам, давление воды в высотном здании не может превышать 80 фунтов на квадратный дюйм. Это может создать проблему для обеспечения того, чтобы сантехнические приборы (например, душ) на верхнем уровне здания имели достаточное давление воды для работы в соответствии с проектом, не превышая при этом предел 80 фунтов на квадратный дюйм на нижних этажах.

Для этого необходимо предусмотреть систему и конструкцию для эффективного распределения соответствующей воды под давлением по различным уровням пола.

Есть несколько способов решить эту проблему, методы, которые существуют уже более века, и более новые, рекомендуемые подходы. Решение, которое вы внедрите, будет зависеть от здания, но потребует использования простого или двойного насоса повышения давления воды.

Метод первый. Резервуар на крыше.

Первый метод, который существует уже более века, заключается в использовании бустерного насоса, который нагнетает воду на крышу здания в резервуар на крыше. Резервуар на крыше затем будет использовать силу тяжести и другие водопроводные системы для спуска воды на этажи, расположенные в нижней части здания.

Однако использование этого метода может привести к избыточному давлению на нижние этажи. Поскольку вода течет сверху вниз, давление будет увеличиваться по мере течения воды. Чтобы снизить давление до соответствующего уровня, необходимо установить редукционные клапаны.
