Водосточные воронки для плоских крыш зданий и сооружений | C.O.K. archive | 2018

Водосточные, водосборные или же водоприёмные воронки (ВВ) для плоских крыш должны отвечать требованиям, связанным с сезонами их эксплуатации, конструкциями и функциональным назначением крыш, видами кровель на них и т.п. Для этого ВВ должны иметь размеры, соответствующие объёмам выпадающих на крыши дождевых осадков, быть прочными и долговечными, технологичными в монтаже независимо от материала ковра кровли, позволять достигать водонепроницаемого с ним сопряжения и, естественно, иметь приемлемую стоимость. Представляется, что желание соответствовать этим требованиям явилось причинами разработки разнообразных конструкций ВВ в прошлом.

Рассмотрим водосточные воронки с конца 1950-х годов [4].

Водосточная воронка типа ПСП-1, разработанная в Государственном проектном институте промышленного строительства (ГПИ «Промстройпроект»). Воронка (рис. 1) отливается целиком из чугуна и состоит из корпуса чаши диаметром поверху 250 мм с патрубком внутренним диаметром 100 мм, толщиной стенки 6 мм и общей высотой 480 мм.

Чаша снабжена закраинами диаметров 460 мм, заделываемыми в крышу при установке ВВ, приёмным цилиндром с рёбрами и прорезями, а также съёмной крышкой высотой 150 мм с рёбрами и прорезями. Наружное кольцо корпуса делают с уклоном к выпуску для лучшего стока воды. При её монтаже чашу воронки соединяют с кровельным ковром с помощью «клебемассы» (кровельной мастики из каменноугольного пека), затем устанавливают приёмный цилиндр, основание которого сделано в виде кольца с выступами для сопряжения с закраинами корпуса, и заливают мастикой. Положительная сторона в конструкции — простота сопряжения с покрытием. Недостатки — громоздкость, обусловленная значительными габаритами, сложность отливки и большой вес.

Водосточная воронка ПСП-11 (рис. 2) состоит из корпуса диаметром 250 мм с патрубком, имеющим внутренний диаметр 100 мм, приёмного купола высотой 125 мм с прорезями и рёбрами, а также находящейся на нём решётки.

При установке ВВ кровельный ковёр уплотняют посредством кольца приёмного цилиндра, входящего в паз корпуса.

Водосточная воронка (ГПИ «Промстройпроект») универсального типа (для установки на кровлях из дегтевых материалов — общего назначения и на заливаемых слоем воды). ВВ (рис. 3) состоит из сливного удлинённого патрубка внутренним диаметром 150 мм (толщина стенки 10 мм) с фланцем поверху диаметром 380 мм и перехода понизу на внутренний диаметр 100 мм. При установке воронки в удлинённый патрубок вставляется прижимной фланец диаметром 380 мм с имеющимся на нём понизу укороченным патрубком с наружным диаметром 140 мм. При этом между фланцами размещается кровельный материал. Затем на верхнем фланце размещается приёмный купол, имеющий рёбра и между ними прорези, высотой 200 мм с фланцем понизу. После этого все три фланца стягиваются болтами с тем, чтобы получилось водонепроницаемое сопряжение ВВ с кровлей. Достоинством воронки является то, что кровельный ковёр плотно зажимается между двумя плоскими фланцами. Это предохраняет гидроизоляцию от изломов и складок. Относительно высокий бортик прижимного фланца служит для удержания защитного (так называемого «броневого») слоя кровли. Для кровель без защитного покрытия используется прижимной фланец без бортика.

Водосточная воронка (тип I) дизайна Центрального научно-исследовательского института промышленных сооружений (ЦНИПС) запроектирована для использования на промышленных зданиях и состоит из двух элементов (рис. 4). Конусообразная сливная чаша высотой 200 мм, в нижнюю часть которой ввернут на резьбе сливной патрубок внутренним диаметром 100 мм, имеет в верхней части фланец диаметров 180 мм с отверстиями с внутренней резьбой под болты. Купольная решётка с рёбрами и прорезями между ними для приёма воды высотой 150 мм имеет понизу фланец диаметром 180 мм с отверстиями для пропуска болтов. При установке ВВ между фланцами заводится кровельный ковёр, и они стягиваются медными болтами с тем, чтобы получить водонепроницаемое соединение между кровлей и ВВ. Преимуществом ВВ, по заявлению авторов, является применение медных болтов, что облегчает демонтаж воронки, хотя и вызывает некоторый расход дефицитного цветного металла.

Водосточная воронка ЦНИПС (тип 2) состоит из корпуса (конусной воронки), отлитого из чугуна в виде конуса высотой 150 мм с переходом на патрубок диаметром 100 и длиной 200 мм (рис. 5).

Верхняя часть конуса заканчивается фигурным фланцем с диаметрами внутренним 200 и наружным 350 мм. В него устанавливается посредством фигурного фланца с диаметрами 218 (внутренним) и 276 мм (наружным) стакан с рёбрами и прорезями между ними. Купол высотой 165 мм имеет отверстия шириной 15 мм и рёбра шириной 10 мм. При установке водосточная воронки рубероид, используемый в качестве кровельного материала, зажимается водоприёмным куполом и корпусом посредством закраин на фланцах. Преимуществом ВВ, по заявлению авторов, является отсутствие соединений на болтах. Соединение всех частей водосточной воронки происходит за счёт отлитых закраин.

Водосточная воронка (рис. 6) разработана специалистами Управления строительства Дворца Советов для установки на крышах высотных зданий.

Воронка состоит из корпуса, выполненного в виде конуса высотой 150 мм с цилиндром в верхней части диаметром 200 и высотой 70 мм, на котором расположен фигурный конус с наружным диаметром верха 300 мм, а также имеющего патрубок диаметром 100 мм в нижней части. При монтаже ВВ на корпус накладывается кровельный ковёр, а поверх него крышка, имеющая снизу фигурный конус с наружным диаметром 300 мм. В таком виде производится их стягивание посредством затяжной серьги и винта. После этого в крышку сверху укладывается водоприёмная решётка в один уровень с крышкой.

Недостатком воронки является её громоздкость, а также использование затяжной серьги и винтового соединения.

Стальная водосточная воронка конструкции А. И. Шнеерова изготавливается с использованием сварки и предназначается для установки на крышах с рулонным покрытием. ВВ (рис. 7) состоит из водоприёмного корпуса с крышкой и патрубка длиной 470 мм, который изготовлен из отрезка стальной трубы диаметром 100 мм. Сверху к нему приварен фланец d = 350 мм, которым установленная в рабочее положение ВВ опирается на перекрытие. К фланцу патрубка приварены четыре шпильки, на которые при сборке ВВ насаживается фланец корпуса воронки и посредством которых эти фланцы стягивают части кровельного ковра, размещаемые межу ними. Приёмный корпус воронки высотой 150 мм состоит из 16 стальных элементов подковообразной формы, образующих решётку для приёма дождевых стоков. Стальные элементы расположены по её внешнему контуру. К её верхней части приваривается кольцо из круглой стальной арматуры диаметром 16 мм. Крышка воронки в форме диска выполнена из листовой стали толщиной 5 мм. При сборке ВВ она укладывается внутрь кольца на верхнюю часть рёбер корпуса. Водосточную воронку устанавливают фланцем заподлицо с настилом, вдавливая в предварительно уложенный на него слой битума. Рулонный ковёр у воронки в радиусе 4 м не приклеивают. Тем самым обеспечивается возможность относительно свободных вертикальных перемещений собранной воронки, которые могут вызываться перепадами температур, что не будет сопровождаться разрушениями узла сопряжения ВВ и кровли при эксплуатации. Вся остальная часть кровли плотно склеивается. Битумный слой укладывают заподлицо с верхней гранью фланца. Недостатками этой конструкции являются наличие в ВВ мелких рёбер из тонких материалов и соединения на стальных шпильках и гайках.

Чугунная водосточная воронка (см. рис. 49 в [4]), разработанная институтом «Моспроект» в 1959 году, состоит из приёмной решётки куполообразной формы с водоприёмными прорезями, устанавливаемой на прижимное кольцо диаметром 150 мм, конусообразной чаши (общей длиной около 600 мм) такого же диаметра поверху, оканчивающуюся снизу прямым удлинённым патрубком диаметром 100 мм с закраинами. Ими ВВ заделывается при установке в цементный раствор. Перед этим чаша воронки, в которую предварительно помещают внутреннюю решётку-фильтр, вставляется в другой патрубок длиной 250 мм. Затем к нему присоединяют посредством сальникакомпенсатора стояк водосточной приёмной канализации (ВВПК).

Водонепроницаемое сопряжение ВВ с кровлей, обеспечивается зажатием между прижимным кольцом и чашей воронки части гидроизоляционного ковра, укладываемого на цементный раствор. Снаружи прижимное кольцо по кровле заливается битумом.

Водосточная воронка типа Вр-3б разработана Всесоюзным научно-исследовательским институтом санитарно-технического оборудования (ВНИИСТО). ВВ (рис. 8) предназначена для неэксплуатируемых крыш жилых и промышленных зданий и состоит из трёх деталей: водосборного стакана, прижимного фланца и водоприёмного купола с рёбрами и прорезями между ними.

Стакан выполнен в виде цилиндра диаметром 150 и длиной 200 мм (с фланцем поверху диаметром 240 мм и снизу патрубком диаметром 100 мм и длиной 400 мм). Прижимной фланец (диаметром 240 мм) выполнен с закраинами и патрубком (диаметром 100 мм и длиной 120 мм). Купол выполнен в виде усечённого конуса (с диаметрами вверху 150 мм, внизу — 210 мм) и имеет фланец диаметром 230 мм понизу. При сборке ВВ стакан вводится в отверстие в перекрытии и опирается на фланец. Поверх него укладывается кровельный ковёр. В стакан задавливается прижимной фланец. Прижимной фланец удерживается в стакане благодаря уплотнению зазора тугоплавкой битумной мастикой с наполнителем (асбестовым волокном). Тем самым создаётся водонепроницаемое сопряжение ВВ с кровельным ковром (его части, срезаемые прижимным фланцем, удаляются). Затем в закраины прижимного фланца помещается водоприёмный купол имеющимся в его низу фланцем.

Водосточные воронки фирмы Esser (Германия) различных типов устроены практически одинаково. В них имеются конусообразная водосборная чаша с патрубком, прижимное кольцо и полусферический либо конусообразный купол с рёбрами и прорезями. В одном из типов (см. рис. 51а в [4]) предусматривается, чтобы при установке ВВ на крыше между имеющейся в чаше выточкой и прижимным кольцом закладывалась фольга, которая затем плотно обжимается, что обеспечивает водонепроницаемость сопряжения воронки с кровлей.

Такая воронка проста по конструкции, но применима лишь для кровель с прослойкой из фольги или эластичной пластмассовой плёнки, так как в ней отсутствуют устройства для прижима кровельного ковра. Воронки этого типа изготовляют с патрубками условным проходом 70, 100, 125 и 150 мм.

Другой тип (см. рис. 59в в [4]) ВВ предназначен для установки на промышленных зданиях в местах со значительной задымлённостью или запылённостью воздуха и имеет грязеотстойник, который, по предположению разработчиков, уменьшает возможность засорения ВВПК.

Водосточные воронки (см. рис. 63 в [4]) третьего типа предусматривают обогрев электрическим током. Для этого по оси воронки установлен трубчатый электронагревательный элемент (ТЭН) с распределительной коробкой, к который подаётся электрический ток. Сам ТЭН проходит сквозь водоприёмный конусообразный купол, а распределительная коробка, к который подаётся электрический ток, остаётся вне его. Электропроводка от источника тока к распределительным коробкам воронок должна выполняться по крыше здания. Обогрев воронки осуществляется за счёт лучистого и конвективного теплообмена. По данным разработчиков, такие воронки применяют как в неотапливаемых, так и в отапливаемых зданиях.

Водосточные воронки (рис. 9), выпускаемые фирмой Barret (США), предназначены для использования на совмещённых железобетонных крышах.

Совмещённые крыши бывают вентилируемые или невентилируемые. Нижнюю поверхность, являющуюся потолком помещения, делают горизонтальной или с уклоном. В первом случае уклоны кровли для водоотвода создаются при сплошных многослойных конструкциях покрытия за счёт переменной толщины утеплителя, а в вентилируемых крышах посредством переменной высоты воздушной прослойки.

Воронка отличается тем, что патрубок, к которому присоединяется водосточный стояк, примыкает непосредственно к верхней плоскости корпуса воронки и является её водоприёмной частью. ВВ состоит из корпуса и прижимного кольца, выполненных в виде патрубков с фланцами с одного их конца, а также куполообразного колпака с отверстиями в виде вытянутых овалов.

При монтаже ВВ в подготовленное заранее отверстие в железобетонной плите сверху устанавливается корпус так, чтобы он опирался своим фланцем на плиту. Затем для обеспечения герметичности сочленения воронки с кровлей поверх корпуса укладывается прокладка в виде тонкого медного листа 500×500 мм с отверстием, совпадающим с отверстиями в корпусе и в плите. На медную прокладку укладывается прижимное кольцо так, чтобы фланец опирался на неё, а патрубок кольца заходил в отверстия — оба патрубка скрепляют винтами. Затем снизу в отверстие прижимного кольца вводят трубу (часть водосточного стояка). Зазор между внутренней поверхностью патрубка прижимного кольца и наружной поверхностью трубы заделывают поочерёдно снизу — зачеканкой свинцом, установкой графитовой и медной прокладок. Поверх прижимного кольца устанавливают водоприёмный колпак и закрепляют его на нём. В завершение насыпают вокруг ВВ гравийный слой.

Воронка сложна по конструкции, имеет много болтовых соединений и вряд ли может быть рекомендована для применения в наших климатических условиях.

Продолжение следует.

технониколь, водосборные и ливневые, выбор диаметра сливной системы, монтаж

Врагом любого кровельного покрытия является вода.  В случае не правильного выбора воронок для внутренней водосточной системы или нарушения технологии монтажа, вода застаивается, образовывается течь, разрушая кровельную поверхность. Рассмотрим основные виды воронок и способы их установки.

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Сифонные

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный, однако, чтобы он все время работал, требуется тщательная заделка всех стыков за счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

• при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
• для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
• вследствие быстрого движения осадков, система может самоочищаться.

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

1. крышки, прикрывающей верх изделия;
2. решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
3. кольца, придающего воронке герметичность;
4. водоприемной чаши, откуда вода перенаправляется в слив;
5. выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Виды

Сливные воронки для плоских крыш производятся разные:

Колпаковые

С выпуклой, похожей на колпак, сеткой, предохраняющей от попадания в водоток разного рода загрязнений. Устройство хорошо себя показывает при больших объемах водных потоков.

Плоские

Монтируются вровень с кровельным покрытием, используются преимущественно на крышах, облицованных тротуарной плиткой или асфальтобетоном.

Подогреваемые

Со специальным электрическим кабелем внутри, обеспечивающим согревание конструкции зимой и предохранения ее от наледи.

Одно- или двухступенчатые

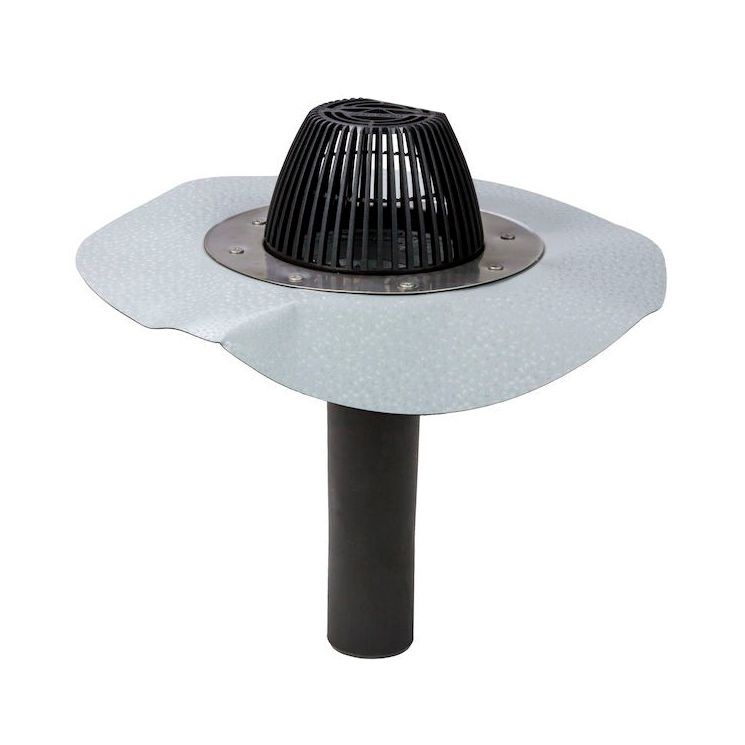

Первые подходят для крыш с рулонным полимерным или же битумным покрытием, вторые – на невентилируемых кровлях.

Также бывают водоприемники с фальцем, представляющим собой универсальный крепеж. Фальц подходит под все виды основания. Подбирают его в зависимости от вида кровельной облицовки.

Водоприемники имеют различные виды выпуска: вертикальный – подходит для обычной плоской кровли, горизонтальный – хорошо работает на крышах, не имеющих чердака, шарнирный – дающий возможность присоединяться к ливневому стояку под любым углом в пределах до 90 градусов. [stextbox id=»2_znat»]Рекомендуем к прочтению статью о .[/stextbox]

Особенности выбора

Преимущественно воронки изготавливаются из:

• пластика — прочных полимеров, отличающихся устойчивостью к механическим нагрузкам и воздействиям внешней среды. Подходят, главным образом, для редко эксплуатируемых кровель;
• нержавеющей стали – отличаются высокой прочностью, потому отлично работают на крышах с высоким уровнем проходимости;
• композитных материалов (металл и пластмасса) — корпус из полимера, защитная решетка – из чугуна или стали. Подходят для крыш со средним уровнем проходимости и умеренными нагрузками.

Выбирают водоприемники в соответствии с материалами покрытия крыши. К примеру, если они металлопрофильные или фальцевые, то подойдут водоприемники стальные, при битумных или полимерных покрытиях – из пластика.

Преимущественно профессионалы устанавливают чугунные колпаковые воронки, поскольку они не только выполняют свое прямое предназначение, но еще и предохраняют систему от засорения.

Размеры

Самые распространенные диаметры водосточной воронки: DN 110 или DN 75, DN 125, DN 160. Водоприемники могут быть разной высоты: 102мм, 400 мм, 600мм, 1000мм.

Чаще всего применяются водоприемники с 10-сантиметровым поперечным сечением. Такой размер обеспечивает своевременный отвод воды с крыш различной площади.

Основные производители

Среди популярных производителей воронок для стока воды следует отметить:

Технониколь

Предлагает качественные водоприемники с обжимными фланцами, листоуловителями, подогревающими возможностями и без них различных сечений.

SK TUOTE OY (Финляндия)

Выпускает преимущественно полимерные водоприемники с разными вариантами поперечника.

«Техноресурс» (РФ)

Производит различные варианты приемников воды с фильтрами, которые оснащены подогревом или же без него.

Правила монтажа водосборных воронок

Требуется не только соответствующее оборудование, но и определенные навыки, а также точное соблюдение правил монтажа:

1. чтобы обеспечить идеальную герметичность места стыка водоприемника с кровельным покрытием в соединительных местах необходимо уложить добавочные куски гидроизоляционного материала, прикрепляя их непосредственно к борту ливневой воронки;
2. если крыша имеет два гидроизоляционных слоя, края приемника воды располагают меж ними;
3. колпак должен быть хорошо закреплен;
4. чтобы вода в стояке не замерзала, важно позаботиться о подогреве воронок.

Расчет и принцип размещения

Воронки следует располагать по всей кровельной площади равномерно и на более низких участках. Избавиться от застойных луж поможет уклон поверхности в сторону воронки.

На полуметровом расстоянии от водоприемника он должен быть увеличен с 2% до 5%. Добиться нужного уклона можно при помощи выравнивания стяжки или же уменьшения теплоизоляционного слоя.

Рассчитывается количество воронок с учетом 1 воронка на 200 квадратов кровельной поверхности. Расстояние между ливневыми воронками должно быть в пределах полуметра. От края крыши они монтируются неменеечем на метровом расстоянии. Минимальное сечение водоприемников и труб — 10 см.

На крыше площадью больше 200 кв.м допускается вариант с одним водоприемником, когда дополнительно оборудуется ливневый сток.

Монтаж

Установка воронок на плоских крышах производится в определенном порядке:

1. Поверхность кровли разделяется на равные зоны, а затем формируется уклон к месту нахождения воронок при помощи бетона, керамзита или же утеплителя. Если площадь кровли меньше 200 кв. м, водоприемник с 10-сантиметровым диаметром ставится один. Его подсоединяют к трубе, предназначенной для водостока.
2. Когда утепляющие и гидроизоляционные материалы будут Уложены, надо соединить верхнюю и нижнюю части приемника воды. Для этого применяют кольцевой уплотнитель.
3. Далее нужно расправить между верхним и нижним слоями рубероида фартук из пластика (он обычно присутствует в верхнем отделе воронки), а затем укрепить его направляющим фартуком из битума.
4. Затем переходят к кровельному пирогу, который закрывают мастикой или битумом. После этого монтируют решетку, защищающую от мусора.
5. В завершение делают простую проверку герметичности системы: на 2-метровом отдалении от водоприемника выливают ведро воды и наблюдают, с какой скоростью и полностью ли она уходит в водосточную трубу.

Вывод

Оборудование водоприемников на плоских крышах зданий – оптимальное решение для отвода скопившейся воды. Думать об устройстве водоприемников нужно на этапе монтажа кровли, тогда легче всего подобрать и установить подходящий вариант.

Помните, что установив водосточную конструкцию, следует время от времени проводить ее осмотр и при необходимости чистить. Это позволит продлить срок эксплуатации системы.

Полезное видео

На видео ниже расмотрим устройство и принцип работы водосточной воронки:

Водосточные воронки для плоских крыш зданий и сооружений | C.O.K. archive | 2018

Воронка типа Вр-4 (рис. 10), разработанная НИИСантехники, состоит из корпуса с коническими расширениями (четыре перехода) с одной стороны и патрубком с внутренним диаметром 100 мм и толщиной стенки 9 мм — с другой стороны, прижимного кольца типа «Моспроект» (без внутренней решётки и с конусом, аналогичным конусу на корпусе) и цилиндрического купола диаметром 230 мм с вертикальными рёбрами и водоприёмными отверстиями-прорезями и с глухой верхней частью.

Монтаж ВВ производится следующим образом. Корпус размещается в отверстии в перекрытии поверх утеплителя и на него сверху накладывается часть кровельного материала, а снизу крепится хомутом имеющийся на корпусе патрубок. Затем кровельный материал прижимается к внутренней поверхности конуса на корпусе посредством наружной поверхности на конусе прижимного кольца с тем, чтобы обеспечивалось водонепроницаемое сопряжение ВВ и кровли. После этого в кольцевой выступ на прижимном кольце устанавливается купол. Преимуществом воронок, по мнению разработчиков, является замена решетчатых куполов на купола с глухой верхней частью, которая значительно увеличивает надёжность работы воронки в холодные периоды года и их пропускную способность.

Водосточная воронка модели Вр-7 (рис. 11) разработана НИИСантехники для жилых зданий.

ВВ модели Вр-7 состоит из сливного ступенчатого патрубка длиной около 700 мм и приёмной решётки, выполненной как одно целое с прижимным фланцем и приёмным патрубком с внутренним диаметром 76 мм. Одна часть сливного патрубка длиной 400 мм имеет наружный диаметр 96 мм и внутренний диаметр 80 мм предназначена для подсоединения к водосточному стояку. Другая его часть длиной 300 мм с внутренним диаметром 120 мм окачивается фланцем диаметром 270 мм. В состав ВВ входит колпак, который крепится к решётке тремя болтиками со шплинтами (без гаек). Решётка прижимается к фланцу сливного патрубка также болтами. Это обеспечивает надёжную герметизацию в месте соединения ВВ с кровельным ковром при её установке. Гайки глухие на прокладках из жёсткой резины для защиты от коррозии резьбового соединения. На совмещённых покрытиях с эффективными утеплителями воронка устанавливается с дополнительным отрезком из асбестоцементной трубы условным проходом 150 мм (отрезок опирается на железобетонное перекрытие), на которой размещается фланец сливного патрубка. При этом зазор между сливным патрубком и стенками отверстием в железобетонной плите заделывается теплоизоляционным материалом и закрывается опорным фланцем с патрубком длиной 50 мм. Этот фланец надевается на сливной патрубок, прижимается к железобетонной плите и закрепляется на нём винтами, упирающимися в стенки сливного патрубка. Для установки ВВ на крышах с чердаками отрезок из асбестоцементной трубы не используется — фланец сливного патрубка опирается на прочный слой железобетонного перекрытия. Преимуществом ВВ, считают разработчики, является то, что приёмная решётка, выполненная как одно целое с прижимным фланцем и приёмным патрубком, обеспечивает надёжную передачу тепла от стояка к периферийным частям воронки.

Водосточная воронка Вр-9 (рис. 12), разработанная НИИСантехники для жилых, промышленных и общественных зданий, включает в себя сливной патрубок и прижимное кольцо, аналогично воронке ГПИ «Промстройпроект» (рис. 3). Отличительной особенностью ВВ является то, что купол с решёткой выполнен с глухим верхом, как и в воронках Вр-4 и Вр-7 (рис. 10 и 11). К тому же прижимное кольцо закрепляется не болтами, а шпильками с глухими гайками с уплотнением резиновыми прокладками. Купол при этом удерживается на прижимном кольце посредством специальных болтиков, проходящих через прорези на водоприёмной решётке.

Водосточная воронка Вр-10 (рис. 13) разработана НИИСантехники для установки на плоских эксплуатируемых кровлях на базе сливного патрубка воронки ГПИ «Промстройпроект» (рис. 3). Отличительной особенностью ВВ является то, что прижимной фланец с приёмным патрубком выполнен иначе, применительно к эксплуатируемым кровлям. Также для удобства сопряжении с плитками защитного слоя кровли в одном уровне фланец выполнен квадратным в плане, а водоприёмные отверстия расположены по окружности. Центральная часть решётки представляет собой глухой диск, что, по предположению разработчиков, должно обеспечивать воронке повышенные гидравлические и тепловые качества.

Водосточная воронка Вр-7А (рис. 14) разработана НИИСантехники в 1966 году для установки на крышах жилых зданий с целью производства всех её деталей с использованием наиболее технологичных способов, то есть с применением прогрессивных методов отливки.

Воронка состоит из нескольких деталей: сливной трубы, прижимного фланца, водоприёмного колпака с рёбрами и водоприёмными отверстиями, а также набора прижимных болтов с шайбами. Сливная труба выполнена в виде патрубка (диаметром 100 или 80 мм) с гладким раструбом на одном из его концов, на который на заводе плотно насажен (посадкой, на резьбе или при помощи клея на основе эпоксидной смолы) фланец с резьбами под шпильки. Прижимной фланец выполнен с патрубком с одной стороны и с приливами — с другой. Колпак выполнен с глухой верхней частью в виде конуса.

Монтируется ВВ в следующей технологической последовательности. Сначала в отверстие в железобетонной плите вводят сквозь слой утеплителя отрезок асбестоцементной трубы и в нём размещают сливную трубу так, чтобы на его верхний торец опирался фланец сливной трубы, а другая её часть выступала за плоскость железобетонной плиты. Сливная труба после этого закрепляется на железобетонном перекрытии специальным хомутом. Затем поверх фланца сливной трубы располагается кровельный ковёр и прижимается к нему с целью обеспечения водонепроницаемого сопряжения ВВ с кровлей, посредством прижимных шпилек и прижимного фланца так, чтобы его патрубок, прорезая часть кровельного ковра, вошёл в раструбную часть сливной трубы. Перед тем, как вводить шпильки в отверстия прижимного фланца, на него устанавливают водоприёмный колпак.

Водосточная воронка Вр-9А (рис. 15) разработана НИИСантехники как видоизменение воронки Вр-9 для установки на кровли промышленных и общественных зданий, с такой же целью, как и в воронке Вр-7А, из-за необходимости изготовлять её детали наиболее технологичными способами. Воронка состоит из тех же деталей, что и воронка Вр-7А.

Воронка Вр-9А отличается от Вр-7А бóльшими диаметрами прижимного фланца и водоприёмного колпака. Кроме того, её можно устанавливать без использования отрезков асбестоцементных труб, что является существенным преимуществом.

Водосточная воронка (рис. 16) разработана ГПИ «Промстройпроект» для кровель, заливаемых слоем воды на базе воронки, предложенной ранее для незаливаемых кровель промышленных зданий (рис. 3).

Для обеспечения необходимой высоты слоя дождевой воды в данной водосточной воронке имеется специальный патрубок диаметром 100 мм, вставляемый на сальниковом уплотнении в сливной патрубок диаметром 157 мм.

Кроме этого, в её состав входят прижимное кольцо с фланцем, шпильки с гайками и решетчатый купол. Это является недостатком — пропускная способность ВВ низка, и по этой причине так называемый «сифонирующий» режим течения дождевых стоков наступает лишь при значительной высоте слоя воды над кромкой патрубка, которая превышается над кровлей на 45–50 мм.

Другой недостаток связан с использованием сальникового уплотнения патрубка — за летний период оно успевает покрыться слоем коррозионных отложений, и патрубок «прикипает» к прижимному кольцу настолько, что его не удаётся вынуть без повреждения места сопряжения кровли с воронкой. Чтобы избежать «прикипания», на кровле иногда оставляют слой воды на зиму, а это нередко сопровождается протечками крыши из-за разрушения кровельного ковра вследствие многочисленных фазовых переходов воды в лёд и обратно.

Воронка (рис. 17), разработанная компанией ОАО «Промстройниипроект» (Ростов) для кровель, заливаемых слоем воды, имеет аналогичные детали, как и у ВВ (рис. 16) — патрубки (сливной и переливной), прижимное кольцо с фланцем, шпильки с гайками и купол, но она свободна от первого из перечисленных выше недостатков — работа воронки в напорном (сифонирующем) режиме наступает уже при слое воды над кромкой патрубка в 10–20 мм благодаря применению глухого верха на куполе.

К её недостаткам относятся фиксированная высота кромки глухой части купола и, как и в ВВ (рис. 16), недостаточно надёжная конструкция сальника.

Водосточная воронка Вр-8 (рис. 18) разработана НИИСантехники (а.с. СССР №159964 от 30.10.1963) для заполняемых водой кровель, в которой, как и в предыдущих двух воронках (рис. 16 и 17), используется сливной патрубок (идея также компании «Промстройпроект»).

В этой воронке прижимное кольцо отличается от кольца воронки Вр-9 тем, что внутренняя часть его проточена на станке, а в верхней части его имеется выточка для размещения стопорного кольца. Регулирующий (переливной) патрубок имеет поперечные (кольцевые) пазы и пазы по образующей внешней стороны. В кольцевые пазы входят пальцы упорного кольца, и патрубок таким образом как бы висит на опорном кольце. Водонепроницаемость патрубкам обеспечивается мягкой набивкой, размещённой в кольцевых пазах, что, по мнению авторов, предотвращает цементацию («закипание») соединения продуктами коррозии.

Решётка с глухим колпаком устроена так, что позволяет менять уровень кромки глухого колпака в зависимости от величины слоя воды. Такая конструкция водосточной воронки создаёт, по мнению авторов, возможность установить патрубки и колпаки в воронках какого-либо отсека на кровле так, что все они будут работать одновременно и с наибольшей пропускной способностью.

Водосточная воронка Вр-9П (рис. 19) разработана НИИСантехники совместно с Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ОАО «ЦНИИПромзданий») на базе воронки Вр-9 для использования в неотапливаемых зданиях.

Воронка Вр-9П собирается с использованием следующих деталей: чаши с фланцем и сливным патрубком внутренним диаметром 142 мм и длиной 550 мм, прижимного фланца с внутренним патрубком диаметром 122 мм и длиной 130 мм и купола. Эти детали скрепляются между собой шпильками и глухими гайками, при этом кровельный ковёр зажимается между фланцами, а патрубки входят друг в друга. ВВ обогревается при эксплуатации внутренних водостоков электрическим током. Электрический ток подведён к распределительной коробке, расположенной поверх купола и соединённой с ТЭНом. Кроме того, серийный электронагреватель мощностью 300 Вт вмонтирован в купол воронки и соприкасается с ним и решёткой. Благодаря хорошей теплопередаче по указанным деталям, изготовляемым из металлов, обогреваются периферийные части воронки.

Известна конструкция ВВ, обогреваемой воздухом, поступающим из нижерасположенного помещения (рис. 20). Решётка колпака в ней выполнена из трубочек. Через них тёплый воздух, например, из чердачного помещения, проходя через имеющиеся в чаше воронки специальные полости и находящуюся на колпаке вентиляционную трубу, выходит в атмосферу. При этом поток тёплого воздуха обогревает решётку и периферийные области воронки. Недостатки такой воронки: относительно сложное устройство колпака и чаши, необходимость в использовании специального поддона для сбора оттаивающей воды, стекающей с воронки в чердачное помещение, и сброса её в водосточный стояк, постоянно имеющаяся вероятность закупорки инеем каналов решётки в периоды сильных морозов.

Как показывает анализ многочисленных практик, одна часть из рассмотренных конструкций водосточных воронок не реализована даже в материале. Другая их часть завершена изготовлением опытных образцов. Третья — применена на отдельных (как правило, эксклюзивных) объектах. Есть и такие ВВ, которые нашли широкое применение — некоторые из них не только эксплуатируются сейчас, но и используются при проектировании внутренних водостоков до сих пор [5].

Все рассмотренные выше ВВ изготовляются из металлов: литьём из чугуна и с использованием сварки из стали.

Автор [4] предложил изготовлять водосточные воронки из пластмасс, без точного указания их вида, что весьма важно для оценки долговременного поведения полимерных изделий — здесь водосточные воронки в системах внутренних водостоков при эксплуатации не являются исключением. Например, к середине 1960-х годов в сантехнике начали применяться трубные изделия из полиэтиленов (ПНП и ПВП — полиэтилены низкой и высокой плотности с долговременной прочностью 2,5 и 5,0 МПа относительно труб, работающих под внутренним давлением питьевой воды при температуре 20 °C непрерывно), полипропилена (ПП — гомополимер полипропилена, имеющий одинаковые мономерные звенья макромолекул, с долговременной прочностью 4,0 МПа), а также винипласта (НПВХ — суспензионный и эмульсионный непластифицированный поливинилхлорид с долговременной прочностью 6,0 и 4,0 МПа).

По предложению автора пластмассовая ВВ должна состоять из сливного патрубка, и водоприёмного колпака с рёбрами и водоприёмными отверстиями между ними. С учётом достижений в области переработки полимерных труб можно себе представить такой вариант изготовления ВВ из полимеров, указанных автором. Сливной патрубок изготовляют из отрезка винипластовой трубы диаметром d, толщиной стенки e и длиной 6–7d путём термомеханической обработки [6] одного из его концов (рис. 21).

Вначале формуют раструб диаметром 1,2d и длиной 1,1d с толщиной стенки 0,9e. Затем разбортовывают конец раструба — на нём получается отбортовка диаметром 1,5–1,6d с толщиной стенки на периферии 0,8–0,7e, и к ней приклеивают полихлорвиниловую плёнку толщиной 0,6×0,8 мм, размером 1,0×1,0 м.

Прижимной фланец изготовляют также с использованием термомеханического формования — отбортовку формуют на патрубке (отрезке трубы) такого же диаметра d, но из полипропилена и длиной 1,1–1,2d. К этой отбортовке затем приваривают — нагревательным инструментом (НИ), прутковой или экструзионной сваркой — купол с решёткой, которые изготовляются также из полипропилена. При монтаже ВВ, согласно автору, сливной патрубок устанавливают на отрезок асбестоцементной трубы, вделанный предварительно в покрытие (крышу). Затем патрубок прижимного фланца с небольшим зазором вводят в раструб сливного патрубка, внутренние стенки которого покрывают, согласно автору, слоем тугоплавкого битума с целью заполнения зазора между патрубком прижимного фланца и раструбом сливного патрубка. Здесь следует заметить, что на то время такое производство полимерных водоприёмных воронок было бы, очевидно, шагом вперёд. Сегодня с этим нельзя согласиться. (В чём именно кроется причина несогласия, в случае заинтересованности широкой научно-технической общественности, можно будет рассмотреть в следующей статье, посвятив её современным водосточным воронкам.)

В заключение следует отметить, что рассмотренные в статье конструкции воронок должны помочь специалистам в подборе ВВ для использования в водосточных системах зданий и сооружений с плоскими крышами. Ведь никаких сведений об этом в основном документе для сантехников СП 30.13330.2012 (Актуализированная редакция СНиП 2.04.01–85* «Внутренний водопровод и канализация») нет, а имеющиеся, например, в Интернете материалы носят в основном рекламный характер, и полностью доверять им будет опрометчиво, здесь не помешает более широкое представление о водосточных воронках как далёкого прошлого, так и современных.

Требования к водосточной воронке

01. 04.2015

Еще совсем недавно плоская кровля использовалась для обустройства промышленных зданий и многоэтажных сооружений различного типа. В наше время ситуация изменилась коренным образом. Сегодня все чаще этот вид крыши применяется для обустройства частных домов.
[contents]

Это в первую очередь связано с тем, что плоские кровли начали использоваться для обустройства на них бассейнов, спортивных площадок, оранжерей и теплиц.

Водосточная воронка для плоских кровель

Плоская кровля подразумевает под собой обустройство специальной системы водостоков, для организации отвода воды с ее поверхности, так как ,в противном случае вряд ли удастся избежать не только разрушения кровли, но и стеновых элементов сооружения. Важной частью такой водосточной системы является кровельная воронка.

Давайте с вами более детально рассмотрим, какую функцию в водосточной системе выполняют кровельные воронки и какое количество этих элементов является оптимальным.

Кровельная воронка

Воронка водосточная для плоской кровли выполняет водозаборную функцию. Кровельная воронка представляет собой незаменимый элемент, так как именно в ее просвет попадает вода, благодаря чему удается организовать полноценный отвод атмосферных осадков с поверхности крыши.

Типы водосточных систем

Для кровель, у которых отсутствует уклон, целесообразна установка водосточных систем двух видов: традиционного или гравитационно-вакуумного.

Традиционные водосточные системы характеризуются наличием огромного количества труб и воронок, в то время как гравитационно-вакуумные конструкции при такой же пропускной способности требуют обустройства гораздо меньшего количества этих элементов.

Особенности традиционной водосточной системы

Установка системы этого вида осуществляется на специальных выступах либо на кровельных свесах, располагающихся достаточно низко. Очень важно, чтобы для организации качественного отвода воды элементы водостока были установлены в специально сформированных углублениях.

Если же обустройство водостока осуществляется ниже уровня кровельных свесов, то для его монтажа целесообразно использовать трубы и желоба, имеющие прямоугольную геометрическую форму, крепление которых выполняют посредством вертикально расположенных кронштейнов.

Также необходимо, чтобы все элементы слива максимально плотно прилегали к каналам посредством отверстий, формирующихся в выступе.

При этом каждая кровельная воронка устанавливается в наиболее низких местах с уклоном около 3%. Количество элементов выбирается исходя из расчетов: одна воронка водосточная на 25 м длины поверхности крыши.

Не менее существенно, чтобы каждая кровельная воронка подсоединялась к общей сливной трубе, находящейся под определенным уклоном.

Не стоит пренебрегать и монтажом дополнительных, аварийных воронок. Следует заметить, что в этом случае нелишним будет совместно с внутренним водостоком организовать наружное отведение атмосферных осадков.

Гравитационно-вакуумная водосточная система

Данный вид водостоков был изобретен около 30 лет тому назад в Скандинавии, и с тех пор он широко используется во многих странах по всему миру. Особой популярностью при устройстве плоской кровли он пользуется на территории Европы.

Работа данной системы базируется на эжектирующей способности – увлечении каких-либо сред за собой (в данном случае воздуха и жидких сред в системе трубопроводов).

Следует отметить, что сначала газообразные массы, попадая в стояк водосточной системы движутся вверх, и только после попадания воды в трубы и последующем ее движении, под воздействием силы земного притяжения, наблюдается ход воздушного слоя в обратном направлении.

Благодаря образованию вакуума, жидкость на огромной скорости перемещается по трубам по направлению к коллектору. Основной особенностью гравитационно-вакуумной конструкции является то, что она не требует формирования уклона, так как в этом случае движение воды осуществляется под давлением мощных воздушных потоков.

Важными достоинствами этого типа водостока является высокая скорость перемещения водных потоков, возможность использования труб с небольшим сечением, высокие самоочищающиеся способности, низкий вес конструкции, необходимость установки небольшого количества кровельных воронок.

Для сравнения вам будет полезно знать, что кровельные воронки вакуумной конструкций с горизонтальным выпуском 75 мм пропускают за 1 с более 15 л жидкости, в то время как классический водосток для достижения той же пропускной способности должен быть оснащен элементами с выпускной способностью не менее 200 мм.

Обустройство системы водостоков для плоской кровли

Следует заметить, что элементы водосточной системы изготавливаются из самых разнообразных материалов. Выбор этих изделий осуществляется исходя из материала изготовления кровельного покрытия, архитектурных особенностей крыши, ее цвета и финансовых возможностей владельца.

Из всего вышесказанного можно сделать вывод, что если в качестве кровельного материала был выбран вариант устройства кровли из профнастила или металлочерепицы, то, следовательно, и все элементы водостока, включая кровельные воронки также должны быть металлическими.

А вот для крыш, изготовленных из мягких кровельных материалов, таких как битумная, гибкая черепица или ондулин, вне всяких сомнений, больше подойдут водостоки, изготовленные из полимерных материалов.

Самая простая кровельная воронка представляет собой конструкцию, имеющую достаточно широкие борта, позволяющие максимально эффективно организовать сбор воды, а также стакан и колпак.

В связи с тем, что кровельные воронки представляют собой элементы, имеющие огромное функциональное значение, они должны изготавливаться в соответствии со всеми строительными нормами.

Требования к кровельной воронке

• Воронка водосточная должна соединяться с остальными элементами водосточной системы посредством максимально герметичного и надежного соединения.
• Очень важно, чтобы крышка этого элемента была съемной, при этом стакан со всей остальной системой представлял собой единую монолитную конструкцию.
• Колпак элемента должен надежно закрепляться на предусмотренном месте.
• Каждая кровельная воронка должна быть надежно защищена от попадания в ее просвет мусора предохранительным зонтом (фильтром).

Воронка водосточная – это важный элемент любой водосточной системы, особенно актуальным ее монтаж если у вас  плоская кровля, не имеющей никакого уклона.

Это полезно будет почитать:

• Отливы для крыши своими руками
• Что такое желоб водосточный
• Что такое водосточная труба

Водосточная воронка: чугунная, с электроподогревом

Конструкция водосточной системы достаточно проста – она включает в себя отводящие различные виды желобов, крепежные изделия, сборные емкости. Водосточная воронка – это оборудование для оснащения приемного отверстия кровли или водостоков.

Технические характеристики

Сливная воронка ГОСТ 25336-82 – это патрубок конической или плоской формы, предназначенный для приема и направления стоков по желобам. Она является одной из частей водосточной системы, от работы этой детали зависит эффективность всего водостока. Классификация водосточных воронок осуществляется по материалу, форме и назначению.

Схема: фланцевая воронка

По материалу эти детали водосточной системы делятся на:

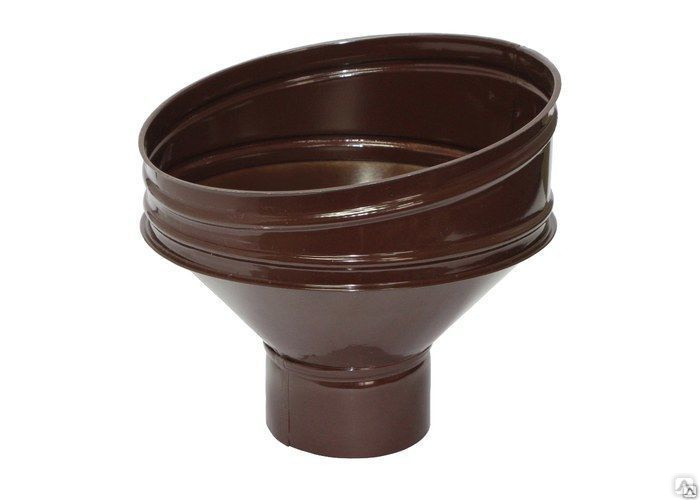

1. Металлические. Изготавливаются из легированной стали, зачастую она дополнительно обрабатывается цинком или хромом.
   Это необходимо для защиты металла от коррозии. Также используются модели из алюминия, меди и других металлов. Металлическая воронка считается одной из самых надежных и эффективных, т. к. она не поддается деформации под воздействием сильного напора воды. Для её изготовления используется лист мягкого металла, который деформируется для определенной формы, далее он дополняется различными дополнительными элементами. Это PAM-GLOBAL, Geberit Pluvia;

   Чугунный приемник

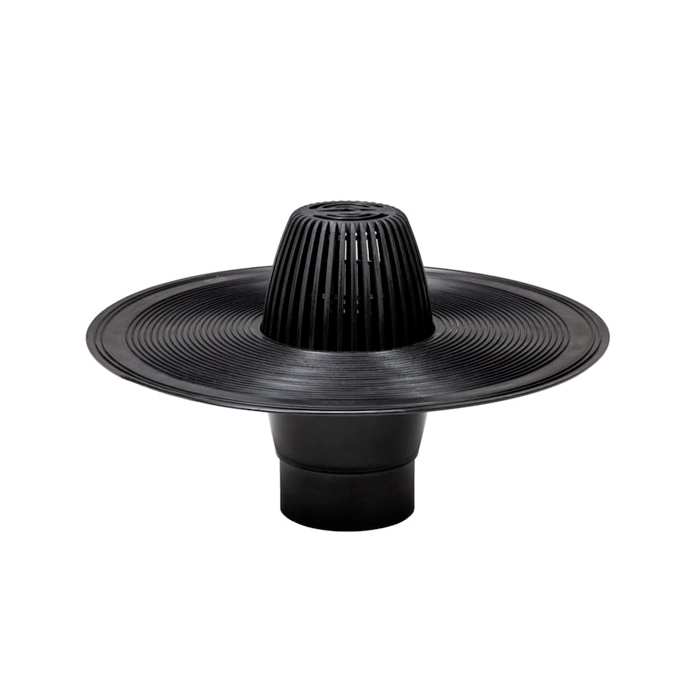

2. Пластиковые (Ам-Техо – Am-Teho, Sita, Vilpe). Одни из новейших моделей. Производятся из ПВХ. В большинстве случаев специалистами сейчас используется именно пластиковая модель, т. к. она совершенно не подается коррозии;

   Чертеж пластиковой воронки

3. Комбинированные водосточные системы, воронки (HUTTERER & LECHNER HL, Технониколь). Такая воронка универсальная, она изготовлена частично и из металла, и из пластика. Такие модели отлично переносят эксплуатацию в экстремальных условиях.

Помимо этого, воронки также делятся на вертикальные и горизонтальные. Каждая из них направляет стоки в определенный желоб, соответственно, расположенный либо параллельно, либо перпендикулярно фасаду здания. Конечно, помимо этого, их можно разделить по диаметру сливного отверстия, форме решетки, толщине материала и прочим техническим характеристикам.

Принцип работы водосточной воронки

По принципу действия воронки разделяются на внутренние и внешние, как и водосточные системы. Внутренние характеризуются вертикальным выпуском воды. Они устанавливаются в нескольких определенных участках кровли. Измеряется плоскость всей крыши, после чего выбираются самые низинные участки. Если их нет, то они создаются искусственным путем, для чего поверхность заливается раствором и смолой, а после производится расчет оптимального расстояния между ними. Они бывают колпаковые и конусовидные.

Внутренний водосток

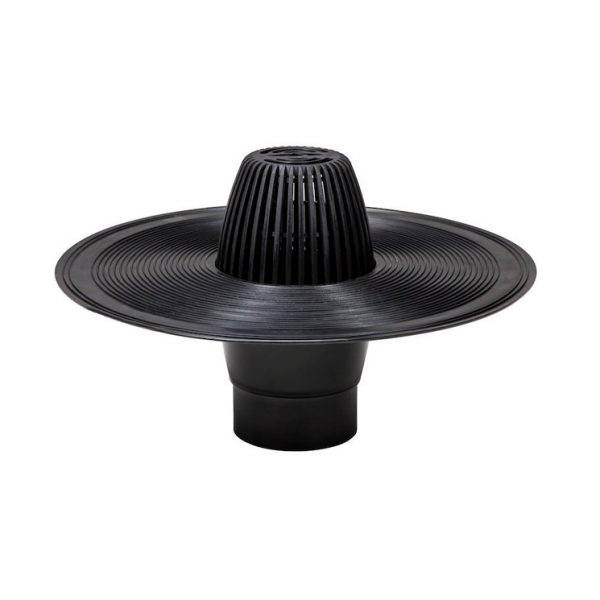

Колпаковые воронки для плоской кровли используются для крыш, покрытых плиткой, пластиковыми панелями и прочими материалами, которые обеспечивают идеальную ровность. Конструктивно состоят из рамы и решетки, защищающий сток от загрязнения листьями. Конусовидные имеют сравнительно большую длину, но вместе с этим, используются только для мягкой и твердой инверсионной или эксплуатируемой кровли.

Внутренняя воронка

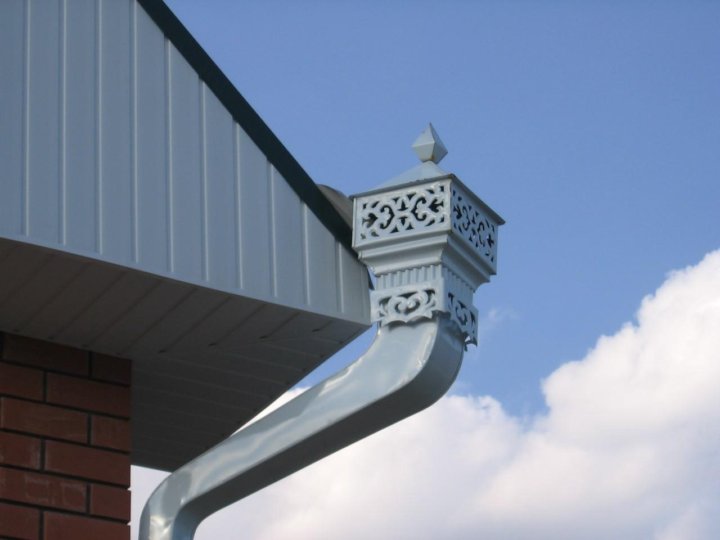

Варианты для внешнего водостока сильно отличаются от моделей для внутреннего. Они имеют более простую конструкцию, т. к. состоят только из конусной части и патрубка, соединяющего воронку и желоб. Из-за того, что они расположены во внешней среде производитель оснащает их подогревом, который препятствует замерзанию стоков.

Конструкция

Рассмотрим, из чего состоит водосточная чугунная воронка для плоских крыш ВР 100. Эта модель представляет собой классический конусовидный приемник с диаметром сливного отверстия 100 мм. Она используется для оборудования эксплуатируемых кровель. Производится из качественного чугуна литейным способом.

Состоит из:

1. Решетки, защищающий слив от загрязнения;
2. Прижимного кольца, которое выступает в качестве уплотнения;
3. Патрубка вертикальной или горизонтальной формы в зависимости от типа водостока;
4. Сальника, который уплотняет соединение патрубка и трубы;
5. Фланца и болтов (служащих крепежными материалами).

Модель этого типа применяется для многоэтажных зданий, обустройства дренажных отводов и прочих мест, где вес приемника не играет критической роли. Масса этой модели практически 20 килограмм. К неоспоримым достоинствам чугунных воронок относится их срок службы – более 50 лет, к недостаткам – большой вес.

Её аналогом является водосточная воронка ВР 9, размеры которой значительно меньше предыдущей модели. Монтаж осуществляется на рулонной кровле или покрытой битумной черепицей. Её приемное отверстие несколько меньше, поэтому она применяется при небольших осадках. Ниже представлен её чертеж.

Водосточная воронка ВР 9

Для соединения воронки и трубы водостока может использоваться фланцевое крепление или резьбовое. К примеру, узел пластиковых приемников проще соединять фланцем, а металлических резьбой.

Сейчас также очень популярны модели с электроподогревом (к примеру, ТП-01. 100). Они оснащены обогревающими проводами, которые препятствуют замерзанию в стоках жидкости. Такие варианты являются необходимыми в регионах, где зимой наблюдаются сильные перепады температуры.

Помимо простых воронок для водосточных систем с обустраиваемым подогревом также существую модели с электрообогревом, встроенным в корпус. Они нуждаются в подключении к сети токообеспечения. Обогреваемая оцинкованная металлическая воронка оснащается нагревательным элементом и термостатом, который контролирует температуру нагрева.

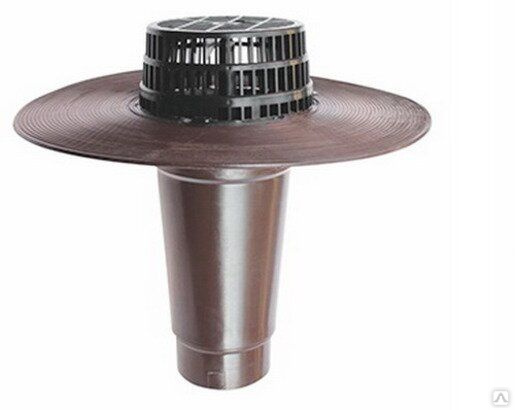

Модель с подогревом

Стоит отметить, что подогреваемыми бывают только металлические изделия, т. к. пластик может начать плавиться при термическом воздействии.

Обзор цен

Простую водосточную воронку можно сделать своими руками, но гораздо проще купить уже готовую деталь водостока. Их производит практически каждый завод водосточного и сантехнического оборудования.

Город	Стоимость ВУ-100, у. е.	Воронеж	20
Екатеринбург	20	Казань	20
Минск	25	Ростов-на-Дону	20
СПб	25	Москва	25
Самара	20	Тюмень	20
Тула	20	Уфа	20

На каждый отдельный элемент предоставляется сертификат качества.  Цена на каждую водосточную воронку зависит от её материала и типа использования.

5 Ноябрь 2015       Автор: Владимир Бакаев

назначение, виды, материал изготовления и цена

На плоской крыше нужен усиленный водоотвод, потому что при сильных осадках образуются лужи, которые постепенно разрушают гидроизоляционный слой. В комнате под крышей возникают потеки на стенах. Вторая проблема – грязь, третья – семена растений, которые прорастают во влажной среде и своими корнями повреждают покрытие. Способ избавления от луж – специальные водосточные воронки.

Содержание

1. Определение и назначение
2. Виды и устройство водосточных воронок
3. Материал изготовления
4. Как выбрать
5. Правила монтажа
6. Стоимость водосточных воронок

Определение и назначение

Воронки предназначены для отведения воды с плоской кровли

Раньше плоская кровля была атрибутом промышленных зданий или многоэтажных жилых домов. В частном секторе эту полезную площадь используют для обустройства террасы в летнее время, спортивной площадки и даже бассейна. Часто она имеет ограждение – парапет, из-за которого осадки не могут самопроизвольно удалиться с крыши. Для этого были придуманы различные способы удаления воды.

Сливная воронка предназначена для сбора осадков и направления их в водосточные трубы, а далее в ливневую канализацию. Чтобы жидкость попадала в водосборник, кровля должна иметь уклон – абсолютно ровные крыши не делают, так как это приводит к застою воды.

Центральный элемент конструкции должен быть надежно и герметично установлен — от этого зависит долговечность кровельного покрытия. Если часть его повреждена, очередной дождь вызовет разрушение внутри здания, что приведет к дорогостоящему ремонту и замене всего покрытия.

Виды и устройство водосточных воронок

Выделяют два основных вида водостоков:

• Традиционный. Углубления для воронок закладывают при строительстве зданий. Общее количество их рассчитывается исходя из площади крыши – в среднем одна на 25 квадратных метров. Водосточная труба примыкает непосредственно к каждой воронке, далее вода стекает в общую трубу. Способ отведения осадков — наружный или внутренний, зависит от климата. В теплых регионах преобладает наружный тип, в странах с холодным климатом – внутренний, что исключает замерзание осадков.
• Гравитационно-вакуумная система. Принцип работы – эжекторный: воздушные массы увлекают за собой воду, и она с большой скоростью движется вниз под влиянием гравитации. Уклон делать не обязательно, так как жидкость самостоятельно стекает под давлением воздуха. Для примера: вакуумная система диаметром 75 мм способна пропустить в секунду 15 литров воды, в то время как традиционная конструкция должна иметь трубы диаметром 200 мм, чтобы осилить такой же объем. Требуется меньшее число воронок и водосточных труб, что сказывается на стоимости.

Конструкция водосточной воронки имеет следующее устройство:

• борт для приема воды – обычно широкий и под уклоном к центру;
• стакан – необходим для сбора жидкости и отправки ее вниз – в трубу;
• колпак в виде сетки с ребрами необходим для того, чтобы в канализацию не попадали листья и различный мусор.

Если кровля используется для времяпровождения, выбирают плоские воронки. Такие модели актуальны на крышах, покрытых плиткой или слоем асфальта. Есть разновидности водосточных воронок с электроподогревом, чтобы зимой осадки не замерзали в водосточной трубе. Они бывают только металлическими, так как не все виды пластика выдерживают высокие температуры и начинают плавиться. Одноуровневые или двухуровневые модели применяются в зависимости от конструкции крыши. Вместо рубероидного фартука в роли крепления может выступать обжимной фальц – универсальное приспособление для любого материала и конструкции кровли.

Дополнительными приспособлениями для монтажа являются уплотнительные прокладки из резины с битумом, которые обеспечивают надежную изоляцию. Патрубок может быть горизонтальным или вертикальным, зависит от типа водостока. Сальники – элементы, которые препятствуют вытеканию воды на стыке трубы и воронки.

Материал изготовления

Мастера рекомендуют подбирать воронку таким образом, чтобы ее материал изготовления совпадал с кровельным. Например, если покрытие крыши медное, сливные воронки нужно подбирать из меди.

Кроме самого дорогого и прочного материала – меди – воронки делают из чугуна, стали, пластика. Также бывают комбинированные конструкции.

Для обустройства жесткой крыши используют чугунные водосточные воронки, стальные, алюминиевые водоприемники. Чугун – очень прочный и долговечный материал. Срок его эксплуатации более 50 лет. Для изготовления элементов крыши применяют серый и легированный чугун, которые хорошо переносят перепады температур и устойчивы к ударной нагрузке. Для устойчивости к кислотным осадкам воронки покрывают специальной защитной краской. Недостатки материала – высокая цена и большой вес.

Нержавеющая сталь может служить долго, содержание углерода в ней должно быть низкое, чтобы материал не ржавел. Лучший вариант – сталь с вкраплениями титана, молибдена. Такие виды лучше переносят перепады температур и воздействие атмосферных осадков различного химического состава.

Водосточная воронка для плоской кровли из алюминия благодаря оксидной пленке практически не взаимодействует с окружающей средой. Металл долговечный и не поддается коррозии. Благодаря пластичности алюминия при температурных изменениях он не вызывает деформаций кровли. Материал легкий, поэтому не вызывает затруднений при монтаже, а также снижает общий вес крыши.

Пластиковые воронки применяются для обустройства водостока с плоских крыш, если кровля выполнена из мягких материалов. Полимеры абсолютно не подвержены коррозийным процессам, ультрафиолетовому облучению, благодаря гладкой поверхности не накапливают грязь – она смывается при первом дожде. Органические вещества не прилипают к материалу, а химические компоненты не способны вызвать их разрушение или деформацию.

На основе пластика делают комбинированные воронки для водосточных систем. Это увеличивает срок эксплуатации конструкции и делает ее устойчивее к воздействию окружающей среды и механическим повреждениям.

Как выбрать

Подбирают воронки, исходя из следующих факторов:

• Температура в зимнее время. Если часто бывают морозы, лучше использовать кабель для подогрева системы. Таким образом можно избежать скопления льда и обрушения крыши. Греть можно только металлические изделия. Чугун и алюминий хорошо реагируют повышение и понижение температур.
• В теплом климате хорошим вариантом также будет алюминий, если кровля выполнена из твердых материалов. Пластик или комбинированные изделия подойдут к любому типу покрытия.
• Воронка должна иметь защитную решетку или колпак от попадания мусора, иначе водосточная система засорится, и вода польется с крыши на стену, повредив штукатурку. Если кровля имеет парапет, возможно обрушение под тяжестью воды.
• По типу стока выбирают воронку в том случае, если под крышей нет места для горизонтального отвода. В таком случае трубы монтируют вертикально вниз.

Нужно обращать внимание, какой тип гидроизоляции будет применяться на крыше. Материал изготовления воронки должен соответствовать покрытию кровли, чтобы можно было герметично соединить конструкцию. Чаще всего применяется резина с нанесенным битумным покрытием, которое расплавляют при монтаже газовой горелкой и приклеивают к аналогичному материалу кровли.

Правила монтажа

Схема монтажа воронки для плоской кровли

При монтаже воронок нужно учитывать следующие требования:

• Количество рассчитывается, исходя из площади. В среднем – одна на 200 квадратных метров. При этом диаметр трубы должен быть не менее 11 см. Неплохо было бы сделать запасной водосборник на тот случай, если первый засорится.
• Необходимо соблюдать уклон кровли – не менее 2%. Уклон может выполняться как к центру крыши, так и ко внешнему краю.
• При монтаже водоприемника оставляют небольшое пространство, чтобы материалы при изменении температурного режима не деформировали конструкцию крыши.
• В зависимости от того, сколько слоев имеет гидроизоляция кровли, битумный фартук запаивается между ними посредине или дополнительно вырезается кусок изоляционного материала размером не менее 1 квадратного метра.
• При монтаже используются дополнительные крепежные элементы – болты, шурупы, если конструкция воронки слишком легкая. Материал должен быть изготовлен из нержавеющей стали. Для чугунных изделий дополнительного крепления не требуется.

Этапы работ на кровле из мягких материалов:

1. Выполняется настил нижнего слоя крыши.
2. Прорезается отверстие по диаметру воронки.
3. Материал разогревается горелкой, чтобы снять защитную пленку.
4. Воронка устанавливается на свое место.
5. Фартук расплавляется и приклеивается к нижнему слою покрытия.
6. Если планируется уложить второй гидроизоляционный «ковер», дополнительное укрепление фартука не требуется. Если покрытие однослойное, вырезается кусок резины, обработанной битумом, и площадь вокруг воронки закрывается методом разогрева и склеивания материалов.

В конце устанавливается фильтр для мусора и листьев.

Стоимость водосточных воронок

На стоимость водоприемников влияет несколько факторов. Чем больше деталей – тем дороже, так как между ними должны быть герметичные соединения. Играет роль размер изделия: цена водоприемной воронки диаметром 100 мм будет на треть дороже, чем сечение 75 мм.

Металлические изделия – стальные, чугунные – стоят дороже. Цветные металлы, особенно медь, ценятся дороже всех остальных.

По стоимости самым приемлемым вариантом является пластик или комбинированные модели. Они наиболее практичные, так как мягкий материал компенсирует расширение или уменьшение объема металла без нарушения герметичности, что является важным показателем качества водоприемников.

FD-ВОРОНКИ – Вт



FD-ВОРОНКИ – Вт

Особенности

• Предназначен для непрямых отходов
• Прикрепите к любой решетке слива в полу с помощью нижнего болта
• Круглая или овальная форма для нескольких линий конденсата
• Чугун, никель, бронза или нержавеющая сталь на выбор

• Литература

  • Прейскурант – Спецификация по мощности Дренажные изделия
  • Спецификация — FD-воронки

Выберите модель

Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретной FD-FUNNELS

Посмотреть все модели

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

{{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}}

{{#if Ремкомплекты}}

Комплекты

{{#каждый ремонтный комплект}}

{{#если URL-адрес изображения}} {{еще}} {{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#если функции}}

{{#каждая функция}}
• {{это}}
{{/каждый}}

{{/если}}

{{/каждый}}

{{/если}}

{{/каждый}}

результатов не найдено

Загрузи больше

Найти торгового представителя

Найти оптовика/дистрибьютора

Поделитесь этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Информация об утверждении/сертификации

Информацию об утверждении для конкретного продукта см. в листе технических характеристик продукта или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:

ASSE	CSA	Сертификаты FM	НСФ
UL	УЛК	УСК	WQA

воронки/непрямые отходы стоят стоки для сантехники

Сортировка по новейсу по названию

Покажите весь дренаж продуктов (453) заповедные клапаны (10) Горизонтальные заповедные клапаны (4) Вертикальные задние клапаны (2) Започные клапаны (4) Чистые (46). )      Крышки доступа  (18)         Прочистки крышек доступа к стенам  (13)         Прочистки крышек доступа к полу  (5)      Прочистки готовых полов  (19)) Круглые очистки пола (10) Квадратные готовые полы (4) Неоценки готовых очистков пола (3) Детали (2) Другие очистки сантехники (9) Дренажеры (269) Полевые и площадки (118) готовые полы и стойки. (51) Круглые вершины (24) Квадратные вершины (13) Накрытые решетки (8) Втегливые ловушки глубоких уплотнений (6) Тип купола (4) Воронку/непрямые отходы (10) Подиум | Переполнение | Плантатор  (8)         Парковка | Механическое помещение Этаж и зональные стоки  (27)            Квадратная парковка | Механические стойки комнаты (12) Круглая парковка/механические стоки комнаты (15) Другие дренажи пола и площадки (18) Уловка (4) Двойной набор (1) промывочный ободок (4) бункера (4) Изоляция (2) Стабилизационные пластины ( 3)      Водосточные трубы  (89) Балкон -крыша слива (3) Тип купола (29) Крыльонные стоки крыши (4) Зеленые стоки (12) Гидромаксовые крыши дренаж (14) Крыша (7) Срены на крыше (4) Вопросы на крыше (40) Другие потоки крыши ( 5) Детали (62) носители приспособления (71) носители горизонтального приспособления (20) Обычные носители горизонтального приспособления (15) Длинные носители горизонтального приспособления (5) Серьеристы вертикальных приспособлений (14) Фиксированные вертикальные носители (6) Регулируемые вертикальные носители для приспособления ( 8) Другие носители приспособлений (37) Сервисные носители раковины (2) носители типа пластин (32) Обычные носители типа пластин (10) Открытые рычаги (5) Скрытые руки (17) Жилые носители (3) Раковины пола (33) Круглые напольные раковины  (5)      Квадратные напольные раковины  (11)      Прямоугольные напольные раковины  (2)      Напольные раковины из нержавеющей стали KS (4) раковины для пола из ПВХ (2) Другие напольные раковины (6) Части раковины пола (3) Гидранты (23) настенные гидранты (12) Другие водопроводные гидранты (11) Срены на крыше (86) Срены на крыше балконы (3) Тип купола (30)      Сливной водосточный желоб  (4)      Зеленые водостоки  (12)      HYDROMAX  (10)      RoofGuard  (7)      Шпигат   (4)      Отстойник  (41)      Другое  (5) Изготовленные из нержавеющей стали водостоки  (39))   Сборные дренажи из нержавеющей стали  (4)   Сборные трапы из нержавеющей стали для пола  (8)   Сборные трапы из нержавеющей стали с рамой и решеткой  (4)   Пороговые трапы из нержавеющей стали  (3)   Траншейные трапы из нержавеющей стали  (9)   Другие сборные трапы из нержавеющей стали  (11) Желоб Дренажи  (144)   Пластиковые (GRP) траншейные дренажи  (14)      Каналы (11)      Сливные бассейны  (3)   Полимерные бетонные траншейные дренажи    (16)      Каналы  (13)      Сливные бассейны (3) )      Стальные/нержавеющие стали/алюминиевые водосточные желоба  (5)      Рамочные и решетчатые желобные водостоки  (7)      Чугунные водосточные желоба  (2)   Душевые водостоки   (6)   Решетки  (82)      Решетки внутренней ширины 4″ (37)         – 3372 фунта, 15 кН, 70 фунтов на квадратный дюйм (5)            Класс нагрузки A: перфорированные решетки (2)            Класс нагрузки A: решетки с прорезями  (2)             Класс нагрузки A: сетчатые решетки   (1)     ,    Класс нагрузки B: EN 24 с. 125 кН, 580 фунтов на квадратный дюйм  (2)         Класс нагрузки C: EN 1433 – 56 200 фунтов, 250 кН, 1160 фунтов/кв. 5) Класс нагрузки C: Разрезные решетки (2) Класс нагрузки C: пластичные железные решетки (4) Класс нагрузки E: EN 1433 – 134,800 фунтов., 600KN, 2785 PSI (8) Класс нагрузки E: пластичные железные решетки (6) нагрузка Класс E: Решетки с прорезями  (2)         Класс нагрузки F: EN 1433–202, 320 фунтов, 900 кН, 4 177 фунтов на квадратный дюйм (6)            Класс нагрузки F: Решетки из ковкого чугуна (1)             Класс нагрузки F: Решетки из ковкого чугуна  (2)             Класс нагрузки F: Решетки с прорезями    – 3372 фунта, 15 кН, 70 фунтов/кв. дюйм (2)         Класс нагрузки B: EN 1433 – 28 100 фунтов, 125 кН, 580 фунтов/кв. C: Перфорированные решетки  (2)            Класс нагрузки C: Решетка из стержней из нержавеющей стали  (4)             Класс нагрузки C: Решетки из ковкого чугуна   (4)             Класс нагрузки C: Решетки с сеткой   (2)            Класс нагрузки C: Решетки Paverslot  (3)       (3)      EN 1433 – 134 800 фунтов, 600 кН, 2785 фунтов/кв. 202, 320 фунтов, 900KN, 4177 фунтов на квадратный дюйм (4) класс нагрузки F: Разрезные решетки (2) 12 ″ внутренняя ширина (12) Класс нагрузки C: EN 1433 – 56 200 фунтов, 250кн, 1160 фунтов на квадратный дюйм (6) Класс нагрузки E: EN 1433 – 134 800 LBS., 600 кН, 2785 PSI  (5)         Класс нагрузки F: EN 1433 – 202, 320 фунтов, 900 кН, 4 177 PSI (1) Перехватчики   (95)   Перехватчики HDPE  (35)      LIL-MAX  (10)       (9BIG-MAX) )      SUPER-MAX  (16)   Емкости для нейтрализации кислоты  (2)   Жироуловители  (23)   Маслоуловители  (15)   Улавливатели волос/ворсинок/другие уловители  (9)   Перехватчики отложений и твердых частиц  (35)   Самоочищающиеся   (1)   Дополнительно  (10)      Датчики и сигналы тревоги  (3)      Отверстия для отбора проб  (3)      Наборы анкеров  (4) Муфты   (37)   Экранированные Муфты без ступиц (14)        (14)                2)      Переходные экранированные муфты  (7)      Ремонт экранированных муфт  (3)      Обычная работа без ступичных муфт  (2)   Гибкие муфты   (9)   Быстрая ступица  (2)   Прокладки сервисного груза (1)   Другие сантехнические муфты (1 )Другие ECO (13)   Обратные клапаны)  (71)   Обратные клапаны  (22)   ACV и PRV  (7)   Аксессуары для обратного потока (42) Дверцы доступа  (20)   Люки  (3)     Люки в крыше  (2)      Люки в полу  (1)   Противопожарные двери  (3)   (Утопленные двери 4)   Защитные дверцы доступа  (2)   Универсальные дверцы доступа  (4)   Вентильные коробки  (1)   Другие дверцы доступа  (2)   Внешняя дверца доступа  (1)C-PORT (опоры трубы крыши)  (28)   Резиновые опоры  (17)   Резиновые опоры широкого кузова (11)Продукты Counterline  (93)   Соединительные муфты  (1)   Прочистные отверстия для контрлинии  (6)   Сливы для консолей  (31)      Сливы для крыш  (9)      Сливы для душевых   (3)      Сливы для зон консолей  (4)      Сливы в полу  (2) SPV (раковины) на полу (6) Раковины Чугун  (4)   Жироуловители Counterline  (8)   Настенные гидранты Counterline  (32)      Настенные гидранты Counterline  (26)      Другие гидранты Counterline  (6)   Другие продукты Counterline   (9)      Воздушные зазоры  (1)      Втулки и адаптеры (4)     Фланцы        Диэлектрические ниппели  (1)      Канализационные крышки  (1)      Тротуарные боксы  (1)Боксы для диализа  (8)Герметики-ловушки  (38)   Падение давления   (5)   Электронные герметики-ловушки  (8)   Только для коллекторов (9))   Gravity Flow  (3)   Соединители капсюля с ловушкой  (2)   MI-GARD  (1)   Другие капсюли с ловушкой  (6)   Гидравлические ударогасители  (4)      Сильфонного типа  (1)      Поршневого типа  (3)

Дренажная воронка | Дренажные фильтры

Мы каждый раз делаем поиск сливной воронки быстрым и простым!

Рекомендуемый продукт

Санитарно-техническое сливное отверстие, для использования с насадками для слива пола Saniceptor, длина (дюймы) 6 x 4 1/4

Посмотреть полную информацию о продукте

$122,30

Санитарно-техническое сливное отверстие, для использования с насадками для слива пола Saniceptor, длина (дюймы) 6 x 4 1/4

Посмотреть полную информацию о продукте

Слив воронки магазина

Чугунная круглая воронка

Посмотреть полную информацию о продукте

40,87 $

Чугунная круглая воронка

Посмотреть полную информацию о продукте

---

Чугунная овальная сливная воронка

Посмотреть полную информацию о продукте

$56,60

Чугунная овальная сливная воронка

Посмотреть полную информацию о продукте

---

Санитарно-технические сливы, для использования с насадками для слива пола Saniceptor

Посмотреть полную информацию о продукте

$89,34

Санитарно-технические сливы, для использования с насадками для слива пола Saniceptor

Посмотреть полную информацию о продукте

---

4 шт. Набор воронок, материал полиэтилен, объем жидкости 10 жидких унций, общий диаметр 4 3/8 дюйма, общая высота 6 1/4 дюйма, внешний диаметр носика 1/2 дюйма, 3/8 дюйма, 5/16 дюйма, 9/16 дюйма , длина носика 1 5/8 дюйма, 2 1/4 дюйма, 2 5/8 дюйма, 3 дюйма, цвет оранжевый, носик, номер крышки, пропускная способность 10 унций, включает воронки на 3/4, 2, 6 и 10 унций , Форма рта круглая, Стандарты –

Посмотреть полную информацию о продукте

4 шт. Набор воронок, материал полиэтилен, объем жидкости 10 жидких унций, общий диаметр 4 3/8 дюйма, общая высота 6 1/4 дюйма, внешний диаметр носика 1/2 дюйма, 3/8 дюйма, 5/16 дюйма, 9/16 дюйма , длина носика 1 5/8 дюйма, 2 1/4 дюйма, 2 5/8 дюйма, 3 дюйма, цвет оранжевый, носик, номер крышки, пропускная способность 10 унций, включает воронки на 3/4, 2, 6 и 10 унций , Форма рта круглая, Стандарты –

Посмотреть полную информацию о продукте

---

Воронка носика, материал полиэтилен, вместимость жидкости 12 жидких унций, общий диаметр 3 1/2 дюйма, общая высота 11 дюймов, внешний диаметр носика 13/16 дюйма, длина носика 3 1/2 дюйма, цвет синий, носик да, крышка нет, Пропускная способность 12 унций, горловина круглая

Посмотреть полную информацию о продукте

Воронка носика, материал полиэтилен, вместимость жидкости 12 жидких унций, общий диаметр 3 1/2 дюйма, общая высота 11 дюймов, внешний диаметр носика 13/16 дюйма, длина носика 3 1/2 дюйма, цвет синий, носик да, крышка нет, Пропускная способность 12 унций, горловина круглая

Посмотреть полную информацию о продукте

---

Воронка, пропускная способность 2 кварты, общая емкость 2 кварты, диаметр 7 дюймов, материал полиэтилен, высота 7 дюймов, длина 7 дюймов, внешний диаметр носика. 1/2 дюйма, цвет черный, контроль подачи жидкости, носик 2-1/2 дюйма

Посмотреть полную информацию о продукте

Воронка, пропускная способность 2 кварты, общая емкость 2 кварты, диаметр 7 дюймов, материал полиэтилен, высота 7 дюймов, длина 7 дюймов, внешний диаметр носика. 1/2 дюйма, цвет черный, контроль подачи жидкости, носик 2-1/2 дюйма

Посмотреть полную информацию о продукте

---

Сменная решетка, для использования с регулируемой головкой фильтра серии 2010 и 2005, стандарты ASME A112.6.3

Посмотреть полную информацию о продукте

$387,23

Сменная решетка, для использования с регулируемой головкой фильтра серии 2010 и 2005, стандарты ASME A112.6.3

Посмотреть полную информацию о продукте

---

Воронка с экраном, пропускная способность 6 кварт, общая вместимость 6 кварт, диаметр 8 1/4 дюйма, материал полиэтилен, высота 10 1/2 дюйма, длина 10 1/2 дюйма, внешний диаметр носика. 1 5/16 дюйма, красный цвет, контроль подачи жидкости, носик 1–5/8 дюйма

Посмотреть полную информацию о продукте

Воронка с экраном, пропускная способность 6 кварт, общая вместимость 6 кварт, диаметр 8 1/4 дюйма, материал полиэтилен, высота 10 1/2 дюйма, длина 10 1/2 дюйма, внешний диаметр носика. 1 5/16 дюйма, красный цвет, контроль подачи жидкости, носик 1-5/8 дюйма

Посмотреть полную информацию о продукте

---

Комплект для ремонта гидранта, подходит для бренда Jay R. Smith MFG. Co, для использования с произв. Номер модели: серии 5510, 5511, 5560, 5610, 5611, включая ключ, уплотнительные кольца, рабочий винт, седло, шайбы, запасную часть, материал конструкции неопрен, нержавеющая сталь, для использования с гидрантами до 1/79: 5510, 5511 , 5560, 5610, 5611 серии

Посмотреть полную информацию о продукте

$145,95

Комплект для ремонта гидранта, подходит для бренда Jay R. Smith MFG. Co, для использования с произв. Номер модели: серии 5510, 5511, 5560, 5610, 5611, включая ключ, уплотнительные кольца, рабочий винт, седло, шайбы, запасную часть, материал конструкции неопрен, нержавеющая сталь, для использования с гидрантами до 1/79: 5510, 5511 , 5560, 5610, 5611 серии

Посмотреть полную информацию о продукте

---

Воронка с длинным носиком, материал полипропилен, объем жидкости 32 жидких унции, общий диаметр 4 дюйма, общая высота 18 дюймов, внешний диаметр носика 1/2 дюйма, длина носика 7 дюймов, цвет черный, носик 6-3/4 дюйма, крышка нет , Пропускная способность 32 унции, включает подвесной язычок, внешний диаметр горловины 4 дюйма, круглая форма горлышка, внутренний диаметр носика 1/2 дюйма

Посмотреть полную информацию о продукте

Воронка с длинным носиком, материал полипропилен, объем жидкости 32 жидких унции, общий диаметр 4 дюйма, общая высота 18 дюймов, внешний диаметр носика 1/2 дюйма, длина носика 7 дюймов, цвет черный, носик 6-3/4 дюйма, крышка нет , Пропускная способность 32 унции, включает подвесной язычок, внешний диаметр горловины 4 дюйма, круглая форма горлышка, внутренний диаметр носика 1/2 дюйма

Посмотреть полную информацию о продукте

---

Воронка носика с экраном, материал полиэтилен, вместимость жидкости 64 жидких унции, общий диаметр 6 1/2 дюйма, общая высота 8 1/2 дюйма, внешний диаметр носика 1 1/16 дюйма, длина носика 2 3/8 дюйма, цвет красный, Носик 2-3/8 дюйма, номер крышки, пропускная способность 64 унции, включает сито из нержавеющей стали 60 микрон, подвесной язычок, круглая форма рта

Посмотреть полную информацию о продукте

Воронка носика с экраном, материал полиэтилен, вместимость жидкости 64 жидких унции, общий диаметр 6 1/2 дюйма, общая высота 8 1/2 дюйма, внешний диаметр носика 1 1/16 дюйма, длина носика 2 3/8 дюйма, цвет красный, Носик 2-3/8 дюйма, номер крышки, пропускная способность 64 унции, включает сито из нержавеющей стали 60 микрон, подвесной язычок, круглая форма рта

Посмотреть полную информацию о продукте

---

Еще из этой коллекции

Еще из этой коллекции

Узнать больше

Обзор DrainFunnel — первого в мире устройства для сбора волос и предотвращения засорения

Modern Castle поддерживается читателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Узнать больше

Автор: Дерек Хейлз

Обновлено: 6 октября 2020 г.

6 октября 2020 г. — Дренажная воронка теперь доступна для покупки здесь.

Сегодняшний пост немного отличается, так как мы знакомимся с новым продуктом — DrainFunnel. Прежде чем мы углубимся, вы должны знать, что DrainFunnel был разработан и разработан Джастином Хиллстеном, моим личным другом.

DrainFunnel — это напечатанная на 3D-принтере вставка, которая устанавливается в ваш слив и предотвращает засорение волос по пути вниз. Их Kickstarter только что был запущен на прошлой неделе, но он уже на пути к своей цели.

Прототип сливной воронки (находится на моей руке для сравнения размеров)

У вашего водостока проблемы с волосами? Узнайте больше об этом инновационном решении постоянной проблемы.

Конструкция DrainFunnel удивительно проста. Он основан на гибкой форме, которая заменяет крышку вашего существующего стока.

В отличие от аналогичных продуктов, предназначенных для улавливания волос, DrainFunnel обеспечивает безопасный и эффективный способ перемещения волос по трубам прямо в канализацию.

Такой подход устраняет необходимость прикасаться к волосам, чистить их или каким-либо образом взаимодействовать с ними.

По форме представляет собой гибкий кусок силиконоподобного материала, образующий своего рода конус.

Имеет 6 линейных отверстий, через которые вода может стекать, с широким отверстием вверху и узким отверстием в основании (ближайшим к сливу).

Нижняя сторона дренажной воронки

Как работает дренажная воронка?

Концепция была основана на недостатке традиционных сливных систем, в которых используется металлическая вставка, имеющая поперечную скобу.

Когда волосы соприкасаются с перекладиной, они часто запутываются и спутываются.

Когда спутанные клубки становятся достаточными, слив забивается до тех пор, пока вода больше не может свободно проходить через него.

DrainFunnel предназначен для направления волос в канализацию, проходя только через один квадрант поперечной скобы.

Просто отвинтите имеющуюся сливную крышку, вставьте сливную воронку и наблюдайте, как смываются волосы.

Проверка сливной воронки

Чтобы проверить теорию о том, что вода действительно будет смывать канализацию, а не застревать в трубах, команда разработчиков продукта приступила к испытаниям. T

они установили DrainFunnel в ванной и проложили прозрачные трубы от ванны до места, где вода могла стекать в ведро, что и было сделано.

Прототип, напечатанный на 3D-принтере

После завершения внутренних испытаний они отправили по почте 100 прототипов, напечатанных на 3D-принтере, пользователям, у которых была возможность опробовать дренажную воронку в собственных ваннах и душевых.

Когда это также было встречено положительными отзывами, команда направила свои усилия на свою кампанию на Kickstarter, которая в настоящее время все еще продолжается.

Потенциальные неудачи

Хотя DrainFunnel, безусловно, представляет собой уникальный подход к распространенной проблеме, у него есть несколько небольших неудач. Это всего лишь прототип:  Без краудфандинга или поддержки со стороны крупного инвестора прогресс в производстве DrainFunnel немного замедляется, прежде чем он попадет на местные полки.

1. Доступен не для всех размеров трапов.

Несмотря на то, что 3D-печать выполняется относительно быстро и недорого, размер этого продукта все же должен соответствовать точным размерам вашего водостока, чтобы он подходил по размеру.

Пока они экспериментируют с переменными размерами, возможно, он не будет доступен именно в том размере, который вам нужен.

Собственно, так и произошло в нашей ситуации. Из-за необычного размера наших стоков я не смог полностью протестировать DrainFunnel у себя дома.

2. Не тестировался для септических систем.

Септик представляет собой отдельный резервуар, предназначенный для всего, что попадает в канализацию в доме.

Владельцы септических систем знают, что никогда не рекомендуется помещать в септическую систему ничего, кроме туалетной бумаги и отходов.

Несмотря на то, что волосы могут не спутываться по пути вниз, потому что они не могут быстро разлагаться, они, как правило, небезопасны в септиктенке и могут вызвать серьезное отставание.

Сливная воронка, расположенная в сливе ванны моей главной ванной комнаты

Стоит ли покупать дренажную воронку?

Учитывая все вышеизложенное, стоит ли покупать DrainFunnel? Этот продукт определенно крут и находится на пороге действительно уникальной идеи.

Если у вас есть много волос, забивающих текущие стоки, и у вас нет септической системы, DrainFunnel может стать для вас отличным вариантом.

Немного непривычно позволять волосам стекать по поезду.

Простая концепция кажется почти неправильной, но после того, как я наблюдал за их экспериментами с трубами в ванне, слышал показания DrainFunnel в домах бета-тестеров и лично видел его в действии, трудно увидеть какие-либо реальные проблемы с волосы просто текут по трубам.

Ожидается обновление  – поскольку ранний прототип DrainFunnel не подходил ни к одному из наших водостоков, мы не смогли протестировать его. Однако, как только продукт будет официально запущен, мы получим DrainFunnel, который подходит, и проведем его через наши обычные процедуры тестирования.

Если вы хотите узнать больше о DrainFunnel или помочь финансировать этот проект и получить его для себя, вы можете проверить их кампанию на Kickstarter и также посетить их сайт по адресу DrainFunnel.com

Знаете другие классные товары для дома, которые только начинают выпускаться и заслуживают внимания? Отправьте нам сообщение и расскажите об этом, вы можете увидеть его в следующем выпуске Modern Castle.

О Дереке Хейлсе

Дерек Хейлз — основатель и главный редактор сайта ModernCastle.com. О нем писали в Fast Company, Reader’s Digest, Business Insider, Realtor.com, She Knows и других крупных изданиях. Дерек имеет степень бакалавра делового администрирования Университета штата Канзас. Хейлз тестирует и анализирует товары для дома с 2014 года.

Подробнее

Zurn Z414 Круглая сливная воронка для пола 4 или 6 дюймов

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Скидка $71,01

Zurn

---

Диаметр: 4 дюйма, круглый

4-дюймовый круглый

6 дюймов круглый

Отделка: Чугун Z

Z Чугун

ZN Полированная никелевая бронза

Опция 2: Нет

Никто

г оцинкованный

Вариант

4″ Круглый / Z Чугун / Нет – $34,994″ Круглый / Z Чугун / G Оцинкованный – $63,994″ Круглый / ZN Полированная никелевая бронза / Нет – $69,996″ Круглый / Z Чугун / Нет – $34,996″ Круглый / Z Чугун / G Оцинкованный – $63,996-дюймовый круглый / ZN полированная никелевая бронза / нет — 69,99 долл. США

Поделитесь этим продуктом

Zurn Z414 4-дюймовая или 6-дюймовая воронка для круглого пола, отделка из чугуна или никелевой бронзы.

Особенности и преимущества:

Доступен в 4-дюймовом круглом корпусе	Доступны модели из никелевой бронзы, чугуна и оцинкованной воронки
Экономия на установке и доработке за счет запатентованных решений Zurn для подрядчиков

Техническая спецификация:

ZURN Z414 4″ [102] Круглая чугунная воронка. Диаметр воронки 4″ [102] или 6″ [152] (указать) в сборе для преобразования, чугун с покрытием Dura с необходимыми крепежными элементами для крепления воронки к сетчатому фильтру.

ZURN ZN414 4″ [102] Круглая воронка из никелевой бронзы. Узел преобразования воронки диаметром 4 дюйма [102] или 6 дюймов [152] (указать) из никелевой бронзы с необходимыми крепежными элементами для крепления воронки к сетчатому фильтру.

Техническая документация:

Z414-4 / ZN414-4 / Z414-6 / ZN414-6 Круглая сливная воронка для пола Предоставление спецификации: Нажмите здесь.

Z414-4 / ZN414-4 / Z414-6 / ZN414-6 Круглая сливная воронка для пола Файл DXF: Щелкните здесь.

Альтернативные коды продуктов:

• Z414-4, Z-414-4, 414-4, Z414-6, Z-414-6, 414-6, ZN414-4, ZN-414-4, 414- 4, ЗН414-6, ЗН-414-6, 414-6.

American ExpressApple PayDiners ClubОткройте для себяGoogle PayMastercardPayPalShop PayVisa

Ваша платежная информация защищена. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

United StatesCanada—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo – BrazzavilleCongo – KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиГондурасГонконг САРГ ungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

У нас есть 30-дневная политика возврата, что означает, что у вас есть 30 дней после получения товара, чтобы запросить возврат.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеным или неиспользованным, с бирками и в оригинальной упаковке. Вам также понадобится чек или подтверждение покупки.

Чтобы начать возврат, вы можете связаться с нами по адресу [email protected]. Если ваш возврат будет принят, мы вышлем вам этикетку для обратной отправки, а также инструкции о том, как и куда отправить вашу посылку. Товары, отправленные обратно к нам без предварительного запроса на возврат, не будут приняты.

Вы всегда можете связаться с нами по любому вопросу возврата по адресу: [email protected].

Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

Исключения / товары, не подлежащие возврату
Определенные типы товаров не подлежат возврату, например, скоропортящиеся товары и нестандартные товары (например, специальные заказы или персонализированные товары). Мы также не принимаем к возврату опасные материалы, легковоспламеняющиеся жидкости или газы. Пожалуйста, свяжитесь с нами, если у вас есть вопросы или опасения по поводу вашего конкретного товара.

К сожалению, мы не принимаем возврат товаров со скидкой или подарочных карт.

Обмен
Самый быстрый способ убедиться, что вы получите то, что хотите, — это вернуть товар, который у вас есть, и после того, как возврат будет принят, совершить отдельную покупку нового товара.

Возврат
Мы сообщим вам, как только получим и проверим ваш возврат, и сообщим, был ли одобрен возврат или нет. В случае одобрения вам будет автоматически возвращен ваш первоначальный способ оплаты. Пожалуйста, помните, что вашему банку или компании-эмитенту кредитной карты может потребоваться некоторое время для обработки и отправки возврата.

Воронки и дренажные поддоны JEGS

Воронки

JEGS Комплект воронок для заливки охлаждающей жидкости для защиты от пролива [15 шт.]

ДЖЕГС 51220

Номер детали: 555-51220

ДЖЕГС 51220

JEGS Комплект воронок для заливки охлаждающей жидкости для защиты от пролива [15 шт.

]

21,99 $

17,89 $

СОХРАНИТЬ 4,10 $

(1)

Отправка в понедельник

Комплект воронки для заливки охлаждающей жидкости с защитой от пролива

15 шт.

Включает адаптеры и удлинители для установки радиаторов или расширительных бачков на большинстве отечественных, импортных автомобилей и легких грузовиков

Подробнее

21,99 $

17,89 $

СОХРАНИТЬ 4,10 $

(1)

Доставка в понедельник

---

JEGS Воронка охлаждающей жидкости и комплект для проверки давления

ДЖЕГС 51220К

Номер детали: 555-51220K

ДЖЕГС 51220К

JEGS Воронка охлаждающей жидкости и комплект для проверки давления

$131,88

Отправка в понедельник

Комплект воронки и тестера охлаждающей жидкости

Включает:

• Комплект воронки для защиты от пролива
• Комплект тестера давления в системе охлаждающей жидкости

Подробнее

$131,88

Отправка в понедельник

---

JEGS Масляная воронка без помощи рук [зажим на месте]

ДЖЕГС W4069

Номер детали: 555-W4069

ДЖЕГС W4069

JEGS Масляная воронка без помощи рук [зажим на месте]

21,77 $

Дата доступности неизвестна

Масляная воронка и зажим Hands-Free

Длина воронки 9 3/4 дюйма

Универсальный дизайн

Прозрачная горловина воронки

Продается поштучно

Подробнее

$21,77

Дата доступности неизвестна

---

JEGS Воронка [общая длина 18 дюймов]

ДЖЕГС W4034

Номер детали: 555-W4034

ДЖЕГС W4034

JEGS Воронка [общая длина 18 дюймов]

5,09 $

4,59 $

СОХРАНИТЬ 0,50 $

(2)

Отправка в понедельник

Воронка

Для использования с жидкостями типа масла, охлаждающей жидкости и бензина

Удлиненная [18 дюймов] для предотвращения разлива

Пластик

Черный

Продается поштучно

Подробнее

5,09 $

4,59 $

СОХРАНИТЬ 0,50 $

(2)

Доставка в понедельник

---

JEGS Комплект воронки и дренажного поддона

ДЖЕГС W4034K

Номер детали: 555-W4034K

ДЖЕГС W4034K

JEGS Комплект воронки и дренажного поддона

Отправка 28. 10.22

Комплект воронки и дренажного поддона

Включает:

• 18-дюймовая высокая воронка
• 7-квартовый дренажный поддон

Подробнее

Отправка 28.10.22

---

JEGS Пластиковая воронка [носик 18 дюймов]

ДЖЕГС W220

Номер детали: 555-W220

ДЖЕГС W220

JEGS Пластиковая воронка [носик 18 дюймов]

2,17 $

1,97 $

СОХРАНИТЬ 0,20 $

Отправка в понедельник

Пластиковая воронка

Диаметр 6 дюймов

Гибкий носик 18 дюймов

Подробнее

2,17 $

1,97 $

СОХРАНИТЬ 0,20 $

Отправка в понедельник

---

JEGS Металлическая воронка [с гибким носиком 12 дюймов]

ДЖЕГС W219

Номер детали: 555-W219

ДЖЕГС W219

JEGS Металлическая воронка [с гибким носиком 12 дюймов]

$12,99

11,79 $

СОХРАНИТЬ 1,20 $

(1)

Отправка в понедельник

Металлическая воронка

Диаметр 6 дюймов

Гибкий носик 12 дюймов

Оцинкованная

Подробнее

12,99 $

11,79 $

СОХРАНИТЬ 1,20 $

(1)

Доставка в понедельник

---

JEGS Воронка [общая длина 8,5 дюйма]

ДЖЕГС W4064

Номер детали: 555-W4064

ДЖЕГС W4064

JEGS Воронка [общая длина 8,5 дюйма]

3,99 $

3,69 $

СОХРАНИТЬ 0,30 $

Отправка в понедельник

Воронка

Длина 8,5 дюйма

1 кварта

Пластик

Оранжевый

Продается поштучно

Подробнее

3,99 $

3,69 $

СОХРАНИТЬ 0,30 $

Отправка в понедельник

---

JEGS Комплект воронки и дренажного поддона

ДЖЕГС W4064K

Номер детали: 555-W4064K

ДЖЕГС W4064K

JEGS Комплект воронки и дренажного поддона

Отправка 28.
