Лекция № 11. Внутренние водостоки.

Применяются для отвода дождевых и талых вод в любое время года с кровель плоских крыш и при развитой площади кровли. При малой поверхности крыш ― свободный сброс или водосточные наружные трубы. Но при большой площади , как на современных производственных зданиях, это невозможно .

Достоинства внутренних водостоков: не промерзают при любом климате; не требуют дорогого ремонта ; не портят строительных конструкций и стен. Применяются на современных многоэтажных зданиях с плоскими кровлями.

Внутренние водостоки собирают осадки с крыши здания и отводят их в наружную сеть дождевой или общесплавной канализации. При отсутствии таковой допускается выпуск воды открыто в лотки около здания . При этом не следует допускать размыва поверхности земли .

Допускается отводить воду из внутренних водостоков в сеть условно чистых вод производственной канализации ( при технико-экономическом обосновании).

Отвод воды и внутренних водостоков в сеть бытовой канализации не допускается.

Внутренние водостоки , как правило ,устраиваются в зданиях с положительной температурой (+5°) . В неотапливаемых зданиях следует предусматривать мероприятия , обеспечивающие положительную температуру в трубопроводах ( электропрогрев, паропрогрев ) . Иначе происходит промерзание , забивка льдом .

4.12. Элементы внутренней водосточной сети < см. плакат > .

К ним относятся :

1) приемники атмосферных вод ― водосточные воронки ;

2) отводные трубы , соединяющие водосточные воронки со стояками ;

3) водосточные стояки ;

4) подпольная водосточная сеть ( выпуски ) ;

5) устройства для осмотра и прочистки сети .

Водосточные воронки – по форме бывают колпаковые и плоские .

Плоские во-досточные воронки для плоских кровель ( террас ) , на которых возможно пребывание людей ( солярии , кафе ) < см. рисунок 30 > .

Колпаковые воронки устанавливаются на неэксплуатируемых крышах .

Изготавливаются воронки из чугуна . Особенно важно, чтобы соединение воронки с кровлей было водонепроницаемым и эластичным . Водосточные воронки бывают диаметром 50 , 75 , 100 и 150 мм ( диаметр патрубка ) .

Суммарная площадь водоприемных отверстий воронки должна превышать площадь поперечного сечения патрубка не менее , чем в 2 раза . На плоской кровле устанавливать не менее 2-х воронок .

Воронки должны устанавливаться в пониженных частях крыши , в ендовах , уклоны кровли к воронкам должны быть не менее 0.01. Кровля не должна иметь таких мест в которых могла бы скапливаться и застаиваться вода и в которых нельзя расположить водосточные воронки .

Воронки устраиваются так , чтобы расстояние между ними на каждой продольной разбивочной оси здания не превышало 48 метров для любых видов кровли .

На плоских кровлях жилых зданий воронки следует располагать по 2 на каждую секцию.

У деформационных швов устанавливают по 2 воронки по обе стороны шва. Если они при этом присоединяются к общему стояку или отводной линии , следует предусматривать эластичные соединения , позволяющие трубам некоторый сдвиг и в то же

Рис. 19 Схемы внутренних водостоков перпендикулярный ( а ) и пересеченный ( б ) :

1 — водосточная воронка ; 2 – стояк ; 3 – прочистка и ревизия ; 4 – отступ ; 5 – выпуск; 6 – приемный колодец ; 7 – гидрозатвор ; 8 – открытый выпуск ; 9,10 – подвесная линия ; 11 – сборный трубопровод .

Рис. 20 Устройство открытого выпуска :

а ) – общий вид гидрозатвора ; б ) – гидрозатвор на стальной трубе выпуска ; в ) гидрозатвор из фасонных частей ( тройник , отступ ) ; 1- канализация , упор ; 2,3, – ревизия , прочистка ; 4 – во-досточный стояк ; 5 – патрубок для теплого воздуха ; 6 – гидрозатвор .

Рис. 21 Основные типы водосточных воронок :

а ) – плоская Вр10 для плоских кровель ; б ) – колпаковая ВР7м для скатных кровель ;

1 – сливной патрубок ; 2 -прижимной фланец ; 3 – колпак , решетка ; 4 – крепеж ; 5 -патрубок асбестоцементный .

время герметичные . Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационный раструбов с эластичной заделкой .

Отводные трубы служат для присоединения водосточных воронок к стоякам внутренней водосточной сети . Прокладываются в чердачных помещениях и технических этажах , в промышленных зданиях применяются подвесные линии . Не разрешается прокладка подвесных линий над оборудованием и продукцией , не допускающими попадания на них влаги .

Устраиваются из чугунных раструбных безнапорных труб при отсутствии вибраций , стальных ( при вибрации ) или пластмассовых труб . На подвесных сетях устраивают ревизии и прочистки через 20м при диаметре до 150 ; через 25м при диаметре до 200 мм .

Диаметр отводной трубы должен быть не менее диаметра отводного патрубка воронки .

Минимальный уклон в подвесных трубопроводов I = 0.005 , максимальный диаметр подвесных труб ― 300 мм .

Начальный участок подвесной линии , отводящей воду от нескольких воронок , рекомендуется располагать на расстоянии от кровли, равном не менее 12-ти диаметрам воронки для увеличения ее пропускной способности .

Водосточные стояки принимают атмосферные воды от отводных линий и передают их в подпольную водосточную сеть . Стояки устанавливают у стен , перегородок или колонн в отапливаемых помещениях вдали от наружных стен . Устанавливают открыто или в бороздах , шахтах . В жилых зданиях стояки , как правило , располагают в лестничных клетках , коридорах , подсобных помещениях . Прокладка стояков и отводных труб в квартирах не допускается . Не разрешается замоноличивать водосточные трубы в блоки и стеновые панели .

Стояки выполняются из чугунных , асбестоцементных или пластмассовых труб в зависимости от высоты и назначения здания . Диаметр их должен быть не менее диаметра присоединяемых отводных труб и принимается обычно 100 , 150 и 200 мм .

Для прочистки на стояках на нижнем этаже устанавливаются ревизии на высоте 1 метр от пола ; при наличии отступов – над отступами. Испытание стояков при приемке ― заполнение до воронки .

Система внутреннего водостока для зданий и кровли, организованный расчет труб, узлов и снип, подробно на видео и фото

Содержание статьи:

1. Функциональное назначение водосточных систем
2. Устройство водостока внутри здания
3. Конструкция внутреннего водостока
4. Как рассчитать установку воронок
5. Монтаж внутренних водосточных конструкций

Водосток необходим для сбора талой и дождевой воды с кровли и отведения ее в сторону от стен и фундамента здания.

На первый взгляд, кажется, что его роль незначительна, но в действительности от правильного функционирования системы водоотведения зависит многое. В случае допущения ошибок при ее обустройстве в дальнейшем владельца недвижимости ожидают проблемы, связанные с сохранностью крыши, фасада, стен, подвалов и фундамента. В итоге зданию потребуется капитальный ремонт, который стоит гораздо дороже, чем цена создания современной конструкции отведения осадков, которая может быть внешней и внутренней.

Действующий на внутренний водосток СНиП предписывает его проектирование и создание на плоских крышах жилых домов в качестве санитарно-технической системы вместе с водоснабжением, водоотведением и газоснабжением.

Функциональное назначение водосточных систем

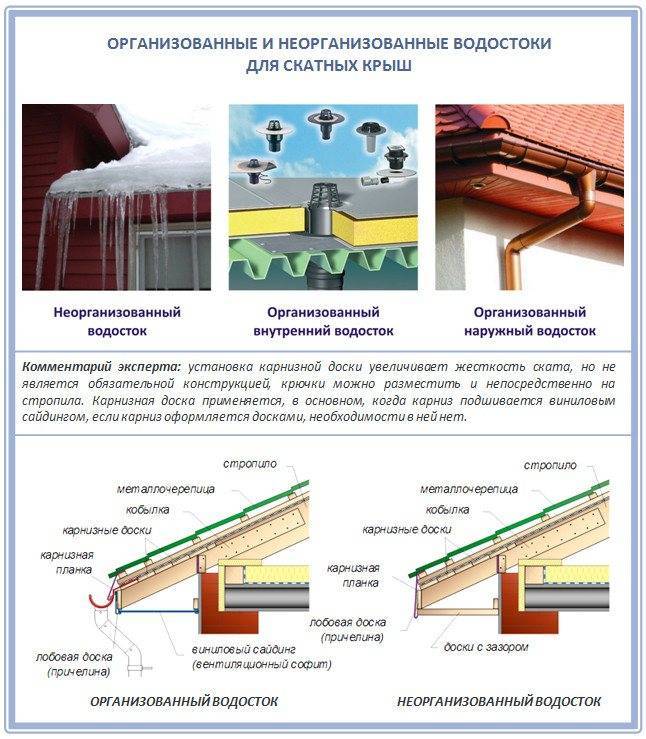

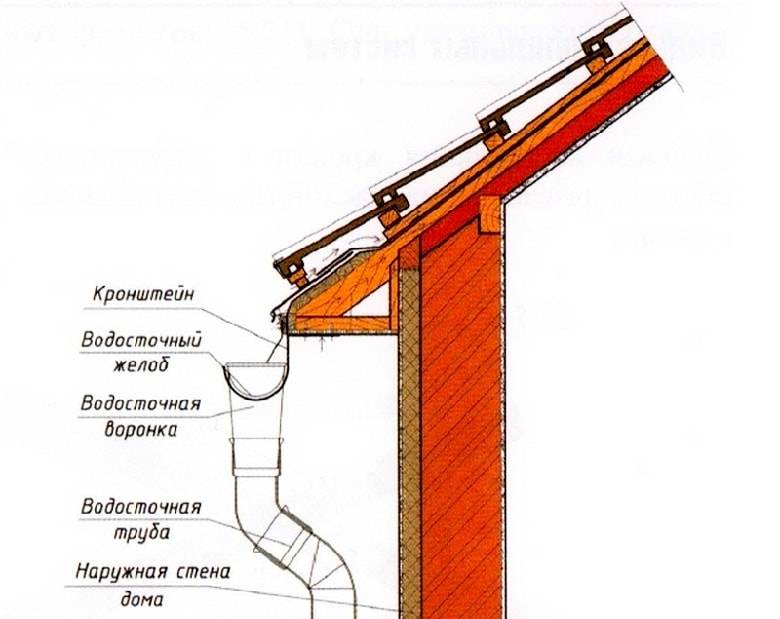

Водостоки, внешний вид которых можно увидеть на фото, относятся к инженерным конструкциям, необходимым для каждого здания вне зависимости от его назначения. Какой вид водосточной системы (внутренний или внешний) установить определяют исходя из конструкционных особенностей крыши.

Проживание в климатической зоне, где наблюдается смена погодных условий в зависимости от времени года, объясняет необходимость в соблюдении ряда требований к надежности и прочности водостоков, которые должны безотказно функционировать в условиях морозной и снежной зимы и очень жаркого лета. Поэтому специалисты отмечают, что внутренние водостоки зданий более практичны и удобны, поскольку их работа не зависит от резких перепадов температуры, но это касается плоской эксплуатируемой кровли.

Чтобы избежать проблем с функционированием наружных водосточных конструкций на односкатной или двухскатной, шатровой, щипцовой, ломаной крыше можно спроектировать и установить систему электрического обогрева.

Устройство водостока внутри здания

Создание внутреннего водостока в здании позволяет надежно защитить конструкцию отвода дождевых и талых вод от температурных перепадов и изменений погодных условий. Все ее элементы располагаются внутри строения, а не снаружи. Оптимальным вариантом считается монтаж системы водостока в едином стояке санузла, когда трубы для внутренних водостоков прокладывают параллельно канализационным.

Если установить рядом вентиляционную и водосточную системы, то таким образом можно увеличить теплообмен, в результате чего сточные воды не будут подвергаться замерзанию.

Отличие двух видов обустройства водостоков заключается также в материалах, которые используют при их изготовлении, что связано с условиями, в которых они эксплуатируются. Естественно, наружная система должна иметь защиту от воздействия внешних факторов, в частности от атмосферных осадков. Оптимальным материалом в данном случае считается оцинкованный металл, который успешно противостоит коррозии, но его стоимость достаточно высокая.

Еще одним существенным недостатком наружных водоотводов с кровли является подверженность повреждениям, возникающим в результате замерзания воды в системе в морозную погоду. На них оказывается механическое воздействие по причине открытости, поэтому появляются вмятины и пробоины как следствие неосторожного обращения.

В то же самое время внутренние водосточные системы от подобных проблем избавлены и они менее требовательны к материалам изготовления. Для них применяется металл, пластик, ПВХ, чугун, асбест.

Конструкция внутреннего водостока

Создание водосточных конструкций, как внешних, так и внутренних задача достаточно сложная и выполнять подобную работу должны профессионалы, только тогда они будут функционировать полноценно.

Но это вовсе не означает, что обладателю жилого дома не следует вникать в особенности устройства системы отвода осадков, которая состоит из таких частей:

• водосбора;
• стояка;
• выпуска.

Водосбор (верхняя часть) – это воронка, имеющая защитную крышку в виде обрешетки или сетки для предотвращения попадания внутрь такого мусора как листья и ветки, которые чаще всего засоряют слив. Устанавливают этот элемент в наиболее низких точках поверхности кровли и подсоединяют к водосточной трубе. Таким способом обеспечивается внутренний водосток: узлы соединения его должны быть абсолютно герметичны.

Стояк (внутренняя часть) представляет собой вертикально смонтированную водосливную трубу, которая располагается внутри дома и предназначена для транспортировки водяного потока с кровли в направлении нижней части, именуемой выпуском – он необходим для удаления стоков за пределы здания на участок или в ливневую канализацию.

Как рассчитать установку воронок

Согласно существующим нормативам, количество воронок для сбора осадков на плоских кровлях определяется, исходя из площади водоотведения: на 250 «квадратов» поверхности положено иметь не менее одной водосточной трубы. Следует отметить, что конструкционные особенности крыши, интенсивность выпадения атмосферных осадков отражаются на количестве водосточных элементов и расчет внутреннего водостока производится с учетом этих параметров. В процессе составления проекта определяется пропускная способность системы, диаметр труб и объем ливневой системы, если предусмотрено ее создание.

Процесс устройства воронки внутреннего водостока, детали на видео:

Так при средней интенсивности осадков 75 миллиметров в час, воронка, рассчитанная на прохождение 6,45 л/с способна обеспечить эффективный сбор с плоской кровли, имеющей площадь не более 300 «квадратов», при этом потребуется водосточная труба диаметром от 80 миллиметров и более (читайте: “Воронка внутреннего водостока для обустройства плоской крыши”).

Монтаж внутренних водосточных конструкций

Прежде всего, установка системы отвода осадков, расположенная внутри дома, должна обеспечивать в дальнейшем ее удобное обслуживание. Для этого элементы, входящие в водосток организованный внутренний, необходимо прокладывать в коммуникационных каналах или шахтах, благодаря которым обеспечивается свободный доступ для проведения профилактики или ремонтных работ. Предписываемая высота для монтажа ревизий стояков – один метр от пола (прочтите также: “Неорганизованный и организованный водосток с кровли”).

Работы по установке конструкции в многоэтажном здании начинают выполнять снизу с подвала или первого этажа и продвигаются вверх до последнего этажа или чердака, примыкающего к плоской крыше.

Внутренний водосток

Водосток выполняет важнейшую функцию сбора осадков с крыши, что крайне необходимо для сохранения здания в целостности.

Водостоки подразделяются на внутренние и внешние — внутренние предназначены для небольших частных домов, а внешние используются в многоэтажных жилых и офисных зданиях.

Их принцип работы заключается в монтаже на крыше сооружения воронок, желоба, а также самой водосточной трубы, по которой осадки спускаются в ливневую канализацию.

Конструкция

В зависимости от конструкционных особенностей водосточные системы можно разделить на следующие виды:

1. самотечный;
2. сифонный.

Самотечные системы собирают дождевую воду в приемные воронки, после чего эта вода стекает вниз по трубе.

Сифонные (гравитационно-вакуумные) системы же нацелены на полное заполнение водой, после чего она всасывается в ливневую канализацию благодаря воздействию разреженного давления.

Сифонные системы наиболее эффективны в случае единовременного выпадения большого количества осадков. Если же осадки мелкие, то эта система может работать и как самотечная.

[stextbox id=»2_znat»]ОБРАТИТЕ ВНИМАНИЕ. Как самотечная, так и сифонная система могут быть установлены на любом кровельном покрытии, и требуют лишь правильного подбора типа воронки.[/stextbox]

Устройство водосточной системы с плоской кровли

Для организации водостока плоской кровли необходимо, чтобы влага имела подход к водоприемной воронке, из которой она направляется в стояк и выводится за пределы здания.

Он состоит из следующих элементов:

• приемная воронка;
• труба;
• коллекторы;
• колодцы;
• вспомогательные части.

Все отводы должны подводиться к ливневой канализации. Это делается для того, чтобы не произошло затопление фундамента сооружения.

В многоэтажном доме

Современные многоэтажные жилые дома чаще всего имеют внутренний водосток. Он предусматривается в здании на этапе проектирования.

Наличие водостока оберегает находящийся вблизи сооружения грунт от размывания, предотвращает негативное воздействие влажности на тротуарное покрытие и помогает сохранить внешний вид строения.

Его конструкция предполагает наличие следующих составных частей:

1. воронка;
2. желоб;
3. труба;
4. вертикальный стояк;
5. выпуски;
6. крепежи.

При монтаже водостока в многоэтажном доме, следует учитывать герметичность составных частей данной системы и соответствие материалов крепежей и основных элементов.

[stextbox id=»1_wazhno»]Перед вводом системы в эксплуатацию необходимо, чтобы все ее элементы прошли соответствующие испытания.[/stextbox]

Скрытый водосток на скатной кровле

Чтобы организовать скрытую водосточную систему которая позволит отказаться от традиционных свесов крыши, необходимо изучить ее структуру.

Если крыша двускатная, то ей подойдет стандартная водосточная система типа “galeco hidden”. В случае же наличия заломов, скачков свеса, щипцов или врезок, конструкция водосточной системы будет сложнее.

Для двускатной крыши сливные трубы прямоугольной формы располагают в фасаде. Для крыши со сложной формой необходимо рассчитать конструкцию системы, учитывая количество скатов и эркеров.

Организация скрытого водостока позволяет отказаться от традиционных свесов крыши и перейти к современным формам и силуэту дома.

[stextbox id=»3_na_zam»]При реализации проекта в средней полосе России дополнительно используют систему антиобледенения, из за возможного образования сосулек в зоне изгиба крыши.[/stextbox]

Основные элементы

Как отмечалось выше, большая часть систем имеет похожее строение. К основным элементам таких систем можно отнести:

• водосточные воронки;
• отводные линии;
• водосточные стояки;
• выпуски.

Водосточные воронки являются центральной точкой водосбора на крыше и предназначены для отвода талой или дождевой воды от кровли, стен и фундамента.

Отводные линии располагаются под нижней кромкой кровли и используются для перенаправления жидкости к водосточным стоякам.

Стояки, в свою очередь, принимают жидкость от отводных линий. Выпуск от стояка располагается под небольшим углом на расстоянии около 20 см от ливневой канализации и предназначен для непосредственного слива в нее талой и дождевой воды.

Материалы изготовления

Основные материалы, используемые в процессе изготовления систем водостока — металл и пластик.

Металлические водостоки подразделяются на стальные, медные и алюминиевые. Стальные являются прочными (срок эксплуатации может достигать 100 лет) и предназначены для использования в суровых климатических условиях Севера.

Медные отличаются еще большим сроком эксплуатации (до 150 лет), но по цене они самые дорогие.

Главный плюс алюминиевых — их абсолютная неподверженность коррозии, однако они наименее прочны и склонны к быстрой деформации.

Пластиковые водостоки наиболее просты в эксплуатации, слабо подвержены коррозии, а также самые дешевые по своей стоимости. Однако они могут изменяться в размерах при колебании температуры, что является наиболее серьезным минусом пластиковых водосточных систем.

Выводы

Внутренние водостоки представляются наиболее оптимальным решением проблемы удаления влаги с крыш. Они защищают здания, в том числе их стены и фасады, от возможных разрушений, связанных с влажностью и водой.

Внутренние водостоки также являются наиболее экономичным вариантом водосточной системы в сравнении с внешними.

Полезное видео

Устройство плоских кровель, а также воронки внутреннего водостока на видео ниже.



Что нужно знать о внутренних водосточных системах

Существует два основных типа водосточных систем: внешние и внутренние. Помимо эстетики, основное различие между двумя стилями заключается в том, что происходит, когда желоб выходит из строя. Выход из строя водосточного желоба может произойти из-за чего-то простого, например, из-за засорения водосточной трубы, или из-за экстремальных осадков, которые превышают то, на что система рассчитана.

Независимо от причины, при выходе из строя наружные водосточные желоба отводят воду за пределы ограждающих конструкций, а внутренние водосточные системы отводят воду внутрь ограждающих конструкций.

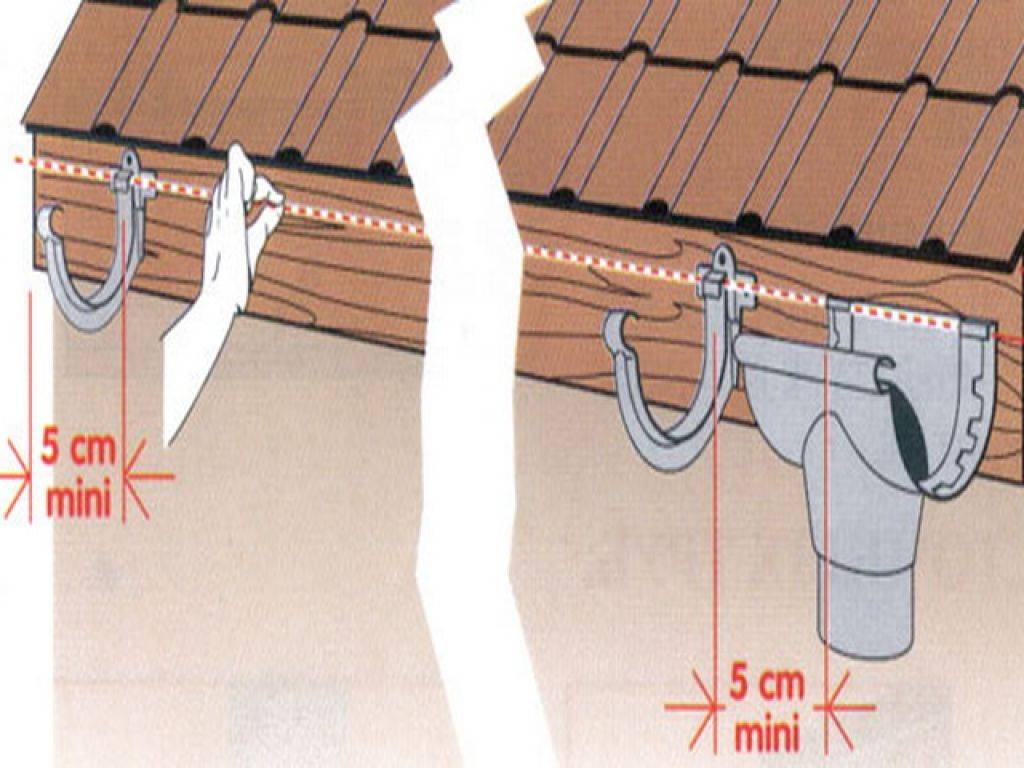

Внешние водосточные системы обычно предусматривают установку желоба в нижней части (или карнизе) крыши за пределами площади здания. Водосточные трубы затем соединяются с желобом и позволяют любой воде, которая стекает в желоб, стекать за пределы здания.

И наоборот, внутренние водосточные системы функционируют, направляя воду в ряд желобов внутри кровельной системы. Эти желоба затем сливают воду в трубы, расположенные внутри здания.

На первый взгляд, эта разница может показаться незначительной, но последствия могут быть потенциально серьезными.

Недостатки внутренних водосточных желобов

Внутренние водосточные желоба наиболее распространены на плоских крышах; однако иногда они также предназначены для металлических кровельных систем. Их использование в металлических кровельных системах, как правило, происходит, когда либо конструкция здания не позволяет использовать внешние водосточные желоба, либо когда проектировщик или владелец хочет избежать визуального появления водосточных желобов.

Хотя внутренние водосточные системы не обязательно редки, обычно рекомендуется избегать их, если это вообще возможно. Причин для этой рекомендации много.

Во-первых, как упоминалось ранее, внутренние водосточные желоба отводят воду внутрь оболочки здания. Когда трубчатая дренажная система не работает должным образом, проникновение воды может привести к серьезному повреждению инфраструктуры здания и находящихся под ним людей различными способами:

• Вопросы безопасности жизнедеятельности, такие как плесень и травмы сотрудников в результате поскальзывания и падения на мокрые поверхности
• Повреждение водой строений и товарно-материальных ценностей
• Непоправимое повреждение всей кровельной системы, включая, помимо прочего, изоляцию. Как только изоляция становится влажной, изоляционные свойства значительно снижаются. Кроме того, могут быть повреждены другие компоненты здания, контактирующие с влажной изоляцией.

Следовательно, когда это возможно, предпочтительно использовать конструкции, позволяющие воде выходить за пределы ограждающих конструкций.

Во-вторых, внутренние водосточные желоба невероятно сложно ремонтировать или заменять, поскольку кровельный материал обычно укладывается поверх водосточной системы. Когда в кровельных системах с более коротким сроком службы, таких как мембраны и системы TPO, используется внутренний желоб, замена желоба менее критична, поскольку они имеют тенденцию изнашиваться с той же скоростью, что и кровельная система.

Однако, когда внутренние водосточные системы используются с долговечными изделиями, такими как металлическая кровля, срок службы которых обычно составляет 50-60 лет, ремонт или замена внутренних водосточных желобов может стать серьезной проблемой.

Фактически, владельцы часто заменяют кровельный материал, который все еще функционирует, просто для замены внутреннего водосточного желоба. Следовательно, следует по возможности избегать внутренних водосточных систем в проектах металлической кровли.

Насадки для внутреннего водосточного желоба

В проектах, где нельзя обойтись без внутреннего водосточного желоба, воспользуйтесь следующими советами:

• Обратитесь к ремонту или замене внутреннего водосточного желоба при первоначальном проектировании здания.
• Внутренние желоба должны быть изготовлены из долговечного материала, такого как нержавеющая сталь.
• В районах со снегопадом следует использовать систему защиты от снега, чтобы желоб оставался свободным для стока растаявшего снега.
• Внутренние желоба должны иметь непрерывную опорную конструкцию, такую ​​как фанера.

Подводя итоги, можно сказать, что внутренние желоба использовались веками, поэтому ясно, что они «могут» работать. Но также ясно, что они представляют собой большой риск неудачи, которого лучше избегать, когда это возможно.

Хотите поговорить о специфике вашего проекта?

Просто свяжитесь с нами, мы здесь, чтобы помочь.

О McElroy Metal

С 1963 года McElroy Metal поставляет качественную продукцию и отличное обслуживание клиентов в строительной отрасли. Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий в Соединенных Штатах. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и способствовали успеху компании на протяжении многих лет. McElroy Metal, будучи предпочтительным поставщиком услуг, по-прежнему будет занимать ведущее место в модели этих ценностей, наряду с сильной ориентацией на клиента.

Темы: Металлическая кровля, Желоба, Архитектор Ресурсы

Внутренние желоба | BRANZ Build

ЕСЛИ ВНУТРЕННИЙ ЖЕЛОБ , обслуживающий металлическую крышу, переливается, единственное место, куда вода может попасть, – это нижнее здание, вызывая неудобства и повреждения здания, а также затраты на ремонт. С мембранным желобом, составляющим единое целое с кровельной мембраной, риск переполнения внутреннего желоба ниже.

Принципы хорошего проектирования

Хорошая конструкция внутреннего водосточного желоба включает:

• строительство желобов, достаточно больших, чтобы выдержать максимальную интенсивность осадков в данном регионе
• облицовку желоба непрерывным непроницаемым материалом выпускные отверстия
• с достаточным количеством выпускных отверстий, чтобы в случае засорения одного из другого можно было слить весь объем воды
• с переливными выпускными отверстиями в очевидных местах для раннего предупреждения о проблемах.

Начните со Строительного кодекса

Существуют три пункта Строительного кодекса Новой Зеландии, которые необходимо применять к конструкции внутреннего водосточного желоба:

• Пункт B2  Долговечность  требуется срок службы не менее 15 лет.
• Пункт E1  Поверхностные воды  требует, чтобы конструкция защищала людей и другое имущество от неблагоприятного воздействия поверхностных вод.
• Пункт E2  Внешняя влага  требуется наличие крыш:
• отбрасывают осаждаемую влагу, град и талый снег
• предотвращают попадание воды в здание, вызывающее сырость или повреждение строительных элементов.

Пункты E1 и E2 имеют приемлемые решения с особыми требованиями к конструкции внутренних желобов.

Хотя пункт B2 требует, чтобы водосточные желоба оставались долговечными в течение не менее 15 лет, внутренний водосточный желоб должен служить в течение всего срока службы крыши, который, как правило, должен быть намного дольше.

Приемлемое решение E2/AS1 определяет материалы, которые могут использоваться для внутренних желобов, включая неагрессивные металлы (алюминий, медь, нержавеющая сталь или цинк), которые должны иметь возможность сварки в местах стыков, или мембранные покрытия без соединений в желобе. , такие как бутинол или EPDM.

Определение размеров внутренних водосточных желобов

Для зданий, входящих в его сферу применения, Приемлемое решение E2/AS1 (8. 1.6.1) дает минимальные размеры внутренних водосточных желобов (показаны на рис. 52) или требует, чтобы размеры рассчитывались по E1/AS1, в зависимости от того, что больше.

Приложение 1 показывает интенсивность осадков вокруг Новой Зеландии, а на Рисунке 16 представлен график, по которому можно определить размеры внутренних желобов, исходя из интенсивности осадков 100 мм/час. Если интенсивность осадков превышает 100 мм/час, минимальную площадь поперечного сечения водосточного желоба, исходя из уклона крыши, можно определить по графику.

E2/AS1 Согласно рис. 52 внутренние размеры желоба должны быть не менее 300 мм в ширину и 70 мм в глубину (см. рис. 1 и 2). Это дает площадь поперечного сечения 21 000 мм². Если для соответствия требованиям E1/AS1 требуется большая площадь поперечного сечения, необходимо увеличить глубину или ширину желоба. Убедитесь, что высота надводного борта 20 мм, как показано на рис. 1, соблюдена.

При определении размера внутреннего желоба желоб следует разделить на секции – каждая секция представляет собой длину желоба между водосточной трубой и высшей точкой на одной стороне водосточной трубы. Секции имеют размеры в соответствии с водосбором крыши, а наибольший расчетный размер используется для всего водосточного желоба.



Рис. 1. Конструкция внутреннего желоба.

Примечание: Другой каркас крыши не показан для ясности.



Рис. 2. Конструкция мембранной крыши и желоба.



Слив к выпускным отверстиям

E2/AS1 (8.1.6.1) требует, чтобы все внутренние желоба имели уклон не менее 1:100.

За исключением мембранных крыш, вода из внутренних желобов должна сбрасываться в дождеприемник или во внутренний выпуск (как показано на рисунках 63(a) и (b) E2/AS1 и рисунках 64(b) или (c) ) (см. рис. 3). Там, где внутренний водосточный желоб выходит во внутренний водосток, перелив должен быть обеспечен вторым выпускным отверстием к напору дождевой воды или переливом, расположенным ниже любого возможного перелива в здание (показан на рис. 63 (c) E2/AS1) (см. рис. 4). .

E2/AS1 8. 5.6(d) указано, что мембранные крыши должны иметь сток в:

• крышу или водосточный желоб диаметром не менее 75 мм (согласно рис. 64) с переливом (согласно рис. 63(c)) или дополнительный выпускной патрубок, размер обоих выпускных отверстий которого соответствует полной требуемой пропускной способности, или
• шпигат, выпускающий воду в желоб или в водосточный желоб (согласно рис. 63(a) и (b)) (см. рис. 3).

E1/AS1 5.5 также требует, чтобы все внутренние водосточные желоба были оборудованы водосточными желобами, выводящими воду наружу здания. Верхняя часть этих выпусков должна быть не менее чем на 50 мм ниже верхней части желоба. Площадь поперечного сечения каждого выпускного отверстия должна иметь как минимум такой же диаметр, как и площадь поперечного сечения водосточной трубы, в которую он впадает (E1/AS1 4.2.1). Размеры водосточных труб рассчитываются по таблице 5 E1/AS1, чтобы соответствовать площади водосбора.



Рис. 3 Напор дождевой воды.



Рис. 4. Перелив расположен ниже любого потенциального перелива в здание (от E2/AS1).

Опора и облицовка желоба из E2/AS1

Внутренние желоба должны постоянно поддерживаться на деревянных досках, обработанных до h2,2, или на фанерах, обработанных до h4. Ни внизу, ни по бокам желоба не должно быть креплений.

Желоба с металлической облицовкой должны иметь сварные поперечные соединения и полосу подкровельного материала между металлом и деревом или фанерой. Мембранные желоба могут быть облицованы непрерывным слоем бутинола толщиной не менее 1 мм или EPDM для желобов шириной менее 1,0 м или толщиной 1,5 мм для более широких желобов. Мембрана не должна иметь поперечных швов.

Рекомендации BRANZ

В дополнение к требованиям к конструкции приемлемого решения у BRANZ есть некоторые рекомендации.

Исполнение:

• для интенсивности осадков 200 мм/час для увеличения пропускной способности желоба
• более широкие желоба для облегчения доступа во время обслуживания, очистки и ремонта дренаж и обеспечивает:
• удаление всей воды
• небольшие неточности в конструкции не сведут на нет падение
• провисание со временем не повлияет на водоотвод
• стороны желоба должны выступать значительно выше уровня выпускного отверстия – сильный град может заблокировать выпускное отверстие, а если последует сильный дождь, вода может перелиться через стороны водосточного желоба и подкровельного пространства
• достаточно надводного борта для предотвращения перелива из-за действия волн в ветреную погоду (это может произойти, когда уровень воды на 50 мм ниже верха водосточного желоба)
• основание, достаточно прочное, чтобы по нему можно было ходить, особенно если соседние крыши имеют крутой скат
• воронки с максимальным интервалом 12 м, что дает максимальную длину водосточного желоба 6 м при регулярном расположении.
• воронки для перелива в местах, где перелив будет быстро заметен, например, видимый с дверного проема.

Во время строительства:

• скос внутренних углов желобов с мембранным покрытием
• позволяет сделать компенсационный шов на верхнем конце или конце каждой секции желоба.

Во избежание засорения установите:

• Снегозащитные экраны в районах со снегопадом
• Купольные листовые экраны.

Не сливайте водосточные трубы и/или разбрасыватели прямо в желоб.

Важны испытания

После установки внутренний водосточный желоб необходимо проверить на затопление, чтобы убедиться в отсутствии утечек. Скрытые внутренние водосточные трубы испытываются водой или под давлением, чтобы обеспечить достаточную герметизацию соединений перед их закрытием.

Техническое обслуживание

Текущее техническое обслуживание внутренних желобов так же важно, как хороший дизайн и конструкция. Их должно быть:

• ежегодно проверять на наличие повреждений или износа облицовки желоба
• очищать от мусора, листьев и т. д.

Руководство архитектора по скрытым водосточным желобам и углам зданий

Эмма Уолшоу является основателем First In Architecture и Библиотеки деталей и написала ряд книг, направленных на то, чтобы облегчить понимание конструкции и деталей. Вклад Аиды Родригес-Вега, архитектора и исследователя Библиотеки деталей.

Все более популярным становится создание цельного объема здания с использованием облицовочных материалов как для крыши, так и для фасадов. При этом ключевым узлом, который следует учитывать, является карниз, то есть место, где стена встречается с крышей. Традиционно это будет иметь выступ и желоба. Чтобы избежать привычного вида видимых желобов (как дополнения к зданию, а не продуманного элемента дизайна), скрытые желоба становятся неотъемлемой частью архитектурного дизайна. Скрытые желоба, если их правильно детализировать, могут быть чрезвычайно функциональными.

При использовании облицовочных материалов по всему зданию еще одним важным стыком являются углы здания. В зависимости от выбранного материала, местоположения, использования здания следует выбрать деталь, которая будет прочной, защищенной от непогоды и обрамляет все здание. Эта статья предлагает ключевую информацию о детализации скрытых желобов и углов зданий из различных материалов, включая древесину, цинк и плитку.

Четыре ключевых аспекта проектирования при детализации скрытых желобов:

1. Уклон крыши

Угол ската крыши является ключевым фактором при принятии решения о целесообразности использования скрытого желоба. Слишком крутой, и дождь может с трудом стекать в желоба, слишком мелкий, и некоторые материалы могут не помочь стоку воды в желоба.

2. Расчет водостока с крыши

Размер и количество необходимых водосточных труб зависит от ряда факторов. Прежде чем проектировать скрытые водостоки, важно провести расчет дождевой воды на крыше. Большинство производителей предоставляют эту услугу. Расчет основан на площади крыши, уклоне, материальности, местоположении, коэффициенте безопасности и требованиях BS EN12056:2000 среди возможных других.

С помощью этой информации можно рассчитать скорость потока через крышу, диаметр и частоту, необходимые для выпусков.

3. Что делать с водосточной трубой?

После детализации скрытого водосточного желоба необходимо выполнить три основных этапа детализации водосточных труб.

I. Добавление видимого бункера и водосточной трубы к фасаду.

II. Интеграция водосточной трубы в зону облицовки так, чтобы она была снаружи, но не видна снаружи.

III. Интеграция водосточной трубы внутрь.

4. Доступ к водосточным трубам

Очень важно, особенно в вариантах 2 и 3, чтобы водосточная труба имела подходящий доступ для обслуживания, включая очистку от листьев и возможных утечек. Для внутренних трубопроводов особенно необходимо учитывать тепловые мосты, передачу звука и то, что больше внутреннего пространства будет использоваться при закрытии трубопроводов.

Детализация деревянных углов

Наиболее важными соображениями при проектировании деревянных углов являются наличие достаточного количества опорных реек для облицовки, а также оставление деформационных швов по всей облицовке и углам для обеспечения движения. Деревянная обшивка всегда должна иметь сплошной вентиляционный зазор сзади, чтобы предотвратить скопление влаги.

Существует огромный выбор деревянных угловых деталей, которые можно купить предварительно отформованными или отрезать по размеру на месте. Кроме того, можно использовать другие деревянные профили, такие как цельные деревянные уголки, которые создают более прочный и прочный край.

Детализация скрытых водосточных желобов в деревянной облицовке

Благодаря универсальности древесины и простоте адаптации на месте деревянная облицовка фасада может быть одним из самых простых способов интеграции скрытых водосточных желобов. В рамках деревянной облицовки водосточные трубы могут быть спроектированы снаружи и внутри. Также относительно легко спроектировать водосточные трубы в зоне облицовки, так же как съемная часть деревянной облицовки – это простой способ обеспечить техническое обслуживание водосточной трубы.

В зависимости от того, насколько хорошо вы хотите видеть обшивку и насколько прочной должна быть деталь, существует несколько вариантов детализации деревянной облицовки и скрытых желобов. В качестве более надежного варианта можно установить водосточный желоб, размеры которого соответствуют необходимому водоотводу. Он должен иметь непрерывный отлив с капельной деталью, которая задрапирует деревянную облицовку фасада. Дышащие мембраны всегда должны быть спрятаны в водосточный желоб, чтобы любая вода, просачивающаяся в полость, могла стекать из здания.

Менее прочный вариант – обшивка желоба деревом. Стык между водосточным желобом и деревом может быть слабым, поэтому очень важно герметизировать стык в соответствии с рекомендациями производителей кровли/обшивки.

Детализация цинковых уголков

При детализации вертикальных и горизонтальных цинковых панелей со стоячим фальцем существует огромный выбор угловых вариантов. Важным фактором при выборе углового дизайна является близость к проходящим людям.

Если угол находится в зоне с интенсивным пешеходным движением, желательно иметь сложенный вариант, чтобы на него не влияли никакие удары проходящих мимо людей. Если угол находится в стороне от доступа людей, можно выбрать более декоративный вариант, чтобы подчеркнуть край здания. Также важно учитывать, как эта угловая деталь будет сочетаться с окантовкой окна и общими деталями стоячих швов.

Детализация скрытых водосточных желобов в цинковой облицовке

Большинство производителей цинка могут предоставить общие сведения о скрытых водосточных желобах и даже рассчитать требования к дренажу крыши. Ширина, глубина и уклон желобов будут варьироваться от проекта к проекту в зависимости от таких обстоятельств, как местоположение и уклон крыши.

Ключевым моментом при детализации цинковых скрытых желобов является поддержание вентиляции на всем протяжении — от основания облицовки до самой высокой точки. Цинковая обшивка обычно строится поверх фанерного основания и требует вентиляции сзади. Поскольку желоб и облицовка сделаны из одного и того же материала, цинк создает прекрасную непрерывность между фасадом и крышей.

Детализация углов из глиняной плитки

При правильной детализации углы зданий, облицованных глиняной плиткой, могут быть очень элегантными. Существует ряд вариантов углов, в том числе использование цельного деревянного уголка. Такие варианты, как изготовленные на заказ угловые плитки или окрашенная оцинкованная сталь 45° и 9Углы 0° являются более популярными вариантами.

Оцинкованная сталь может быть окрашена в заводских условиях, чтобы соответствовать глиняной плитке и окантовке окна, а также обеспечивает прочный угол для установки плитки и предотвращения повреждения краев.

Детализация скрытых водосточных желобов в облицовке из глиняной плитки

Приспособить глиняную плитку к скрытым желобам сложнее из-за сложности резки глины и необходимости гидроизоляции. Существует несколько вариантов детализации облицовки из глиняной плитки и скрытых желобов в зависимости от того, насколько хорошо вы хотите видеть обшивку и насколько надежной должна быть деталь.

Не рекомендуется уводить водосточные трубы внутрь из-за необходимости соответствующей тепло- и звукоизоляции, а также обеспечения доступа для регулярного обслуживания.
