Конвекторные радиаторы водяного отопления

Главная » Отопление » Конвекторные радиаторы водяного отопления


Водяные конвекторы отопления: обзор всех видов и особенности устройства

Водяное отопление ценят за универсальность – его можно подключить к котлу, работающему на электричестве, газе, твердом и жидком топливе, и даже к дровяной печи. Система работает просто – разогретый теплоноситель циркулирует по трубам и приборам, установленным в жилых помещениях. В качестве отопительных приборов используют радиаторы и конвекторы. Первые нагревают воздух методом излучения, а вторые работают по принципу конвекции. Как устроены водяные конвекторы отопления и что предлагают производители?

Современные водяные конвекторы

Устройство и принцип работы конвекторов

Водяные конвекторы представляют собой блок, состоящий из корпуса, внутри которого находятся медные трубы для циркуляции теплоносителя и окружающий их пластинчатый теплообменник. Принцип работы прибора основан на подогреве воздуха, проходящего через камеры с теплообменниками. Внизу и вверху корпуса предусмотрены решетки, через которые беспрепятственно проходят воздушные потоки.

В приборах с естественной циркуляцией забор воздуха происходит без помощи вентиляторов – опускающиеся вниз холодные воздушные массы попадают в корпус прибора, нагреваются, покидают его, устремляются вверх и смешиваются с окружающей атмосферой. Эти батареи работают бесшумно и не требуют подключения к источникам питания.

Производительность конвекционного оборудования зависит от температуры теплоносителя и от интенсивности воздушных потоков, создаваемых вокруг теплообменника. Более эффективно работают водяные конвекторы отопления с вентилятором.

Схема конвекторного радиатора

Принудительная вентиляция ускоряет циркуляцию воздушных масс и делает ее равномерной, увеличивает производительность прибора и сокращает время, необходимое для обогрева помещения. Принудительная конвекция особенно важна для помещений с повышенной влажностью и обогрева больших площадей. Меняя скорость вращения вентилятора, несложно управлять теплопроизводительностью устройства. Для работы вентилятора необходимо подключение к электричеству.

Конвекторы более эффективны и экономичны, чем обычные радиаторы, так как для их полноценной работы не требуется высокая температура теплоносителя. Они безопасны и практически не сушат воздух, а корпус никогда не нагревается до высоких температур – его температура в среднем составляет 40-50 градусов.

Обзор основных видов конвекторов

Конвекционные приборы отопления принято классифицировать по принципу работы, способу и месту установки. Современные обогреватели мало похожи на привычные чугунные батареи, а некоторые из них непросто обнаружить в интерьере.

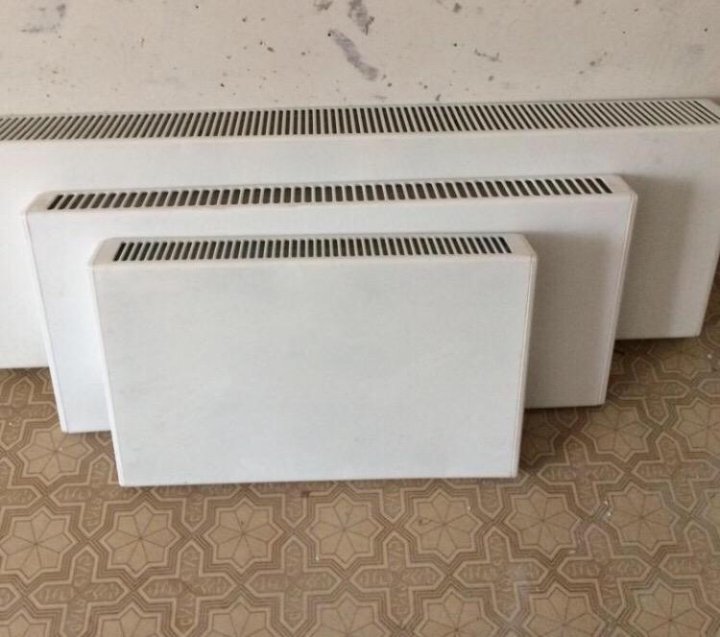

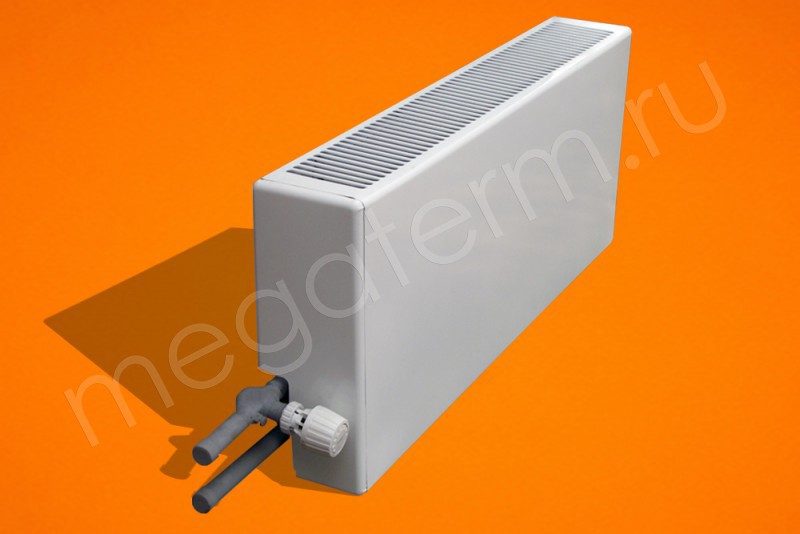

Настенные конвекторы для водяного отопления

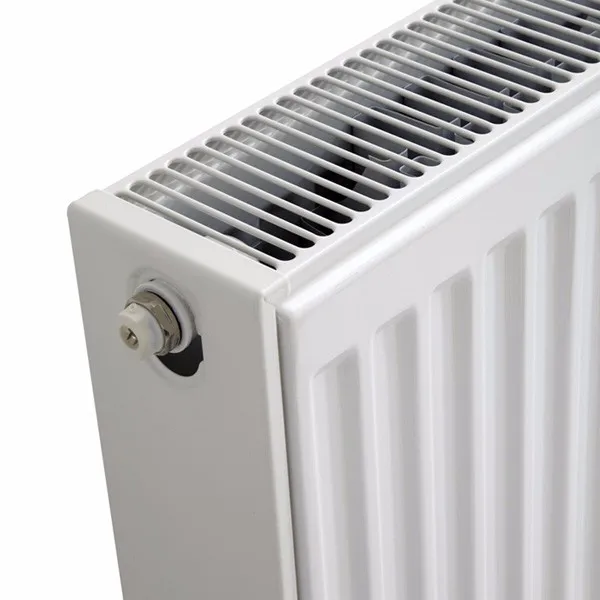

Настенные водяные конвекторы отопления по виду напоминают привычные радиаторы, но в отличие от чугунных батарей, в которых конвекция воздуха очень незначительна, их конструкция способствует забору охлажденного воздуха и его быстрому нагреву. Конвекционные батареи устанавливают в тех же местах, что и радиаторы, чаще всего – под окнами. Важно соблюдать правильное расстояние между элементами – неверный расчет может привести к гашению турбулентных воздушных потоков внутри корпуса.

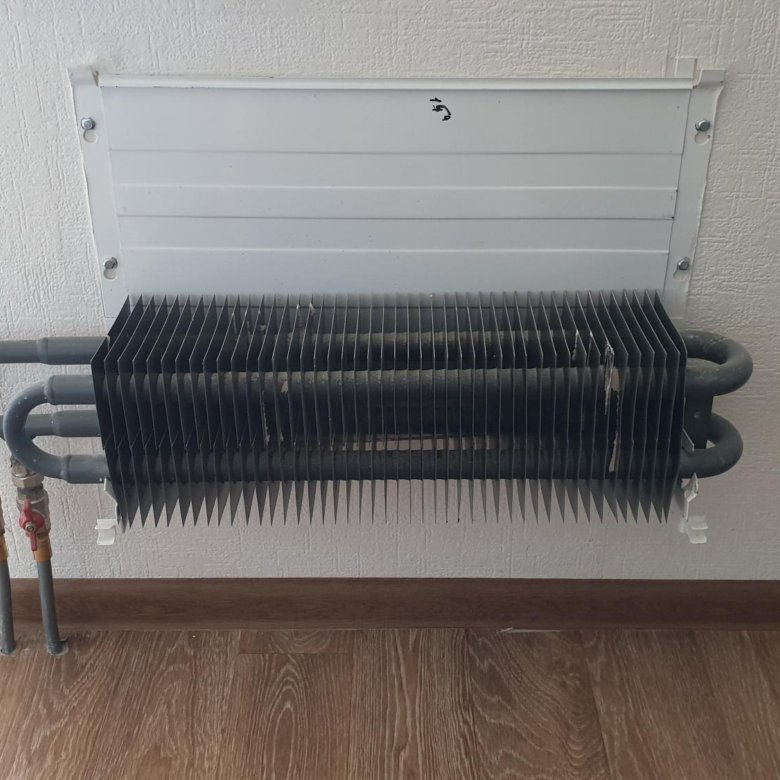

Устройство настенной модели

Настенные конвекторные радиаторы отличаются размерами, формой, количеством теплообменников и материалом изготовления пластин. Это может быть медь или алюминий, но чаще используют комбинированный вариант – медные трубы и алюминиевые пластины. Современные приборы компактные и легкие, имеют обтекаемую форму и прочный корпус.

Конвекционные радиаторы последнего поколения оснащены кранами Маевского, предназначенными для спуска воздуха из системы, клапанами для регулировки подачи теплоносителя, термостатами. Для окрашивания корпусов используют порошковые красители, устойчивые к высоким температурам и моющим средствам.

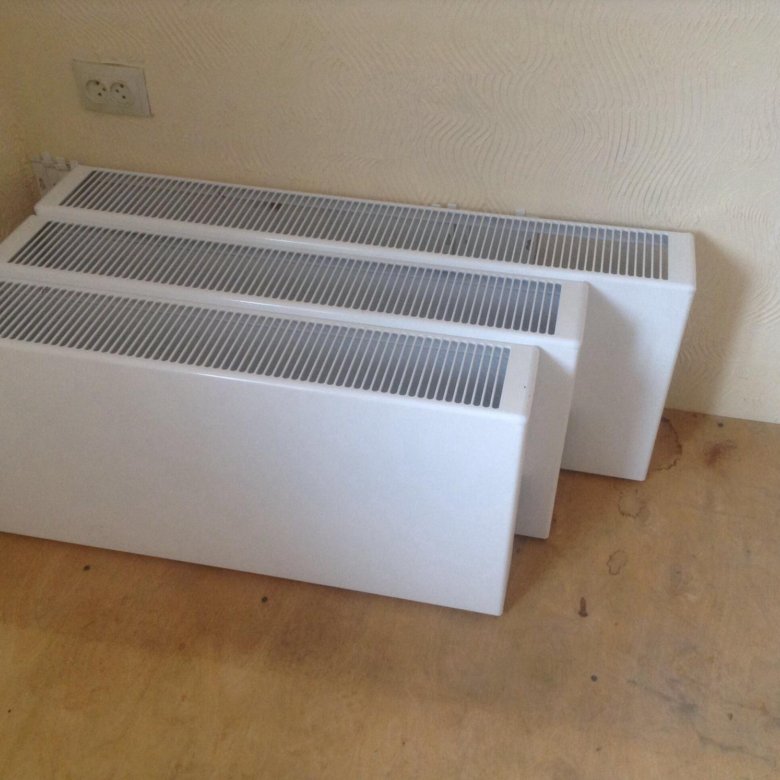

Конвекторы для напольной установки

Напольные водяные конвекторы отопления внешне напоминают настенные устройства, имеют небольшую высоту и крепятся к полу. Такой монтаж идеально подходит для внутрипольной разводки труб и для помещений с большими окнами. Забор воздуха в этих моделях также происходит снизу, поэтому важно не препятствовать циркуляции воздушных масс и устанавливать батарею в свободном месте.

Современные напольные приборы гармонично вписываются в интерьер и даже украшают его. Примером удачного дизайнерского решения может служить радиатор-скамейка, дополненный удобным деревянным сиденьем, не перекрывающим движение тепла. Эти приборы не привязаны к стенам и могут быть установлены в любом месте, что очень удобно для квартир-студий без внутренних перегородок.

Напольный источник тепла

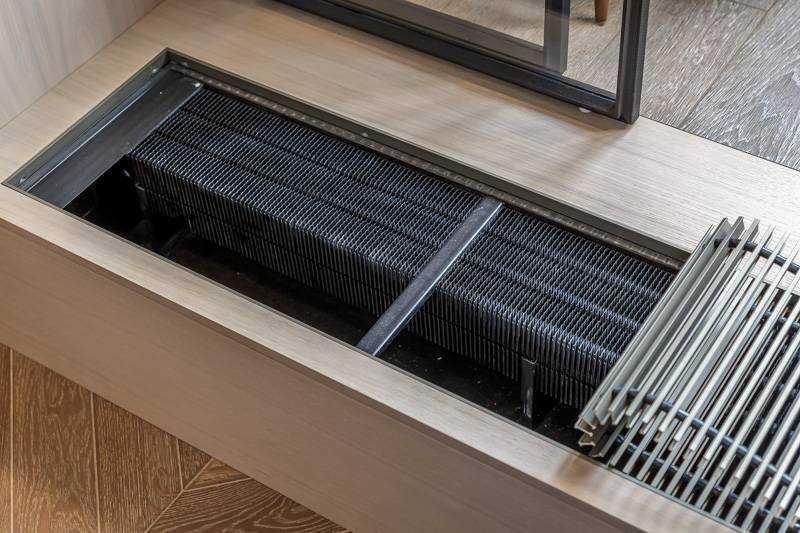

Встраиваемые в пол конвекторы

Современные тенденции дизайна требуют, чтобы в интерьере не было ничего лишнего – это и послужило главной причиной создания встраиваемой отопительной техники. Внутрипольные водяные конвекторы отопления монтируют в пол. Видимая часть прибора – декоративная решетка, установленная вровень с напольным покрытием. Съемные решетки изготавливают из стали, алюминия и дерева – выбор зависит от финишного покрытия пола.

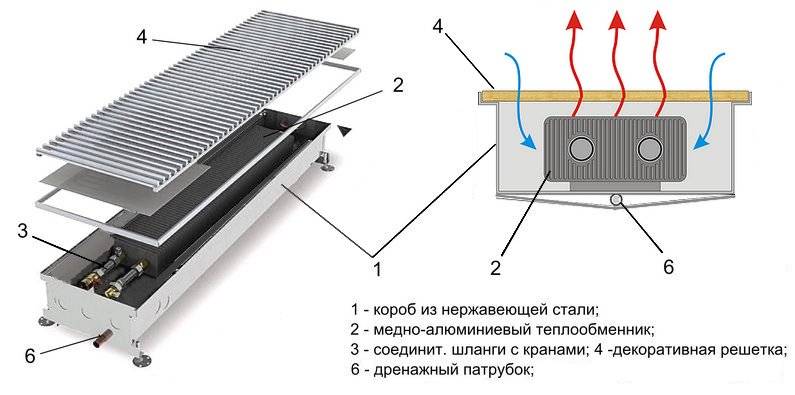

Устройство и принцип монтажа внутрипольного конвектора

Встраиваемые водяные конвекторы отопления подходят для помещений с панорамным остеклением. Установка отопительных приборов вдоль окон и дверей создает тепловой экран для отсечения холодного воздуха. Внутрипольные системы отопления используют независимо и в комбинации с другими радиаторами.

Плинтусное водяное отопление

Компактное плинтусное отопление отвечает всем современным требованиям и не нарушает уют в доме, не занимает места и экономично расходует энергию. Теплый плинтус монтируют по периметру помещения в нижней части стены. Система представляет собой замкнутый контур, состоящий из алюминиевого корпуса, декоративной решетки и нескольких теплообменников, соединенных между собой трубами из ПВХ.

Установка вдоль стен способствует их равномерному прогреванию и помогает избежать сырости в помещении. Близость к полу решает проблему холодных полов и обеспечивает равномерный нагрев воздуха. Благодаря замкнутому корпусу, сокращаются тепловые потери теплоносителя, что помогает сэкономить на отоплении.

Монтаж водяного плинтусного отопления

На что обратить внимание при выборе

Определившись с видом и формой прибора, переходим к изучению технических характеристик водяных конвекторов отопления.

  1. Мощность – главный показатель отопительного оборудования. На каждый квадратный метр жилища нужно 100 Вт мощности. Это базовое значение, которое может поменяться после учета высоты потолков, качества теплоизоляции и других важных параметров. В больших комнатах задачу решают несколькими устройствами.
  2. Допустимое рабочее и максимальное опрессовочное давление – эти параметры особенно важны для квартир с центральным отоплением, так как сезонную проверку системы проводят под повышенным давлением.
  3. Количество теплообменников – чем их больше, тем эффективнее работает прибор.

Также стоит обратить внимание на объем циркулирующей жидкости, максимальную температуру теплоносителя, ежечасный оборот воды, вес изделия, материал изготовления деталей. Любые сомнения советуем развеивать вместе со специалистом, компетентным в данной области.

Видео: как выбрать конвектор отопления

teploguru.ru

Водяные конвекторы отопления: выбор, принцип работы, монтаж своими руками

Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева, простая и надежная конструкция и большое разнообразие формы и размеров позволяют вписать водяные конвекторы в любой интерьер.

Водяные конвекторы отопления: выбор, принцип работы, монтаж

Устройство и принцип работы водяного конвектора

Водяной конвектор – компактный отопительный прибор, подключаемый к системе центрального или автономного водяного отопления. В основе работы этого обогревательного прибора лежит принцип конвекции – перемещения воздушных потоков.

Водяной конвектор отопления

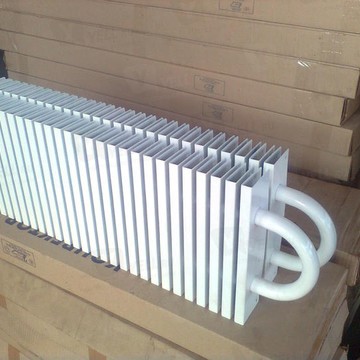

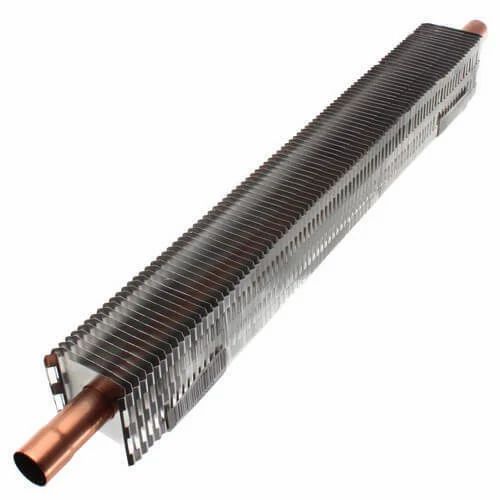

В качестве теплообменника в водяном конвекторе используется нагреватель, состоящий из медной трубы, на которой для увеличения теплоотдачи закреплены алюминиевые ребра. Для присоединения к трубам системы отопления с торца конвектора предусмотрены фитинги. Для стравливания воздуха из системы предусмотрен воздушный клапан.

Воздушный клапан на водяном конвекторе

Рабочая часть конвектора заключена в корпус из металла, окрашенного порошковой краской. В корпусе предусмотрены решетки или отверстия для забора и выхода воздуха. Некоторые модели оснащены терморегулятором, позволяющим выставить желаемую температуру воздуха.

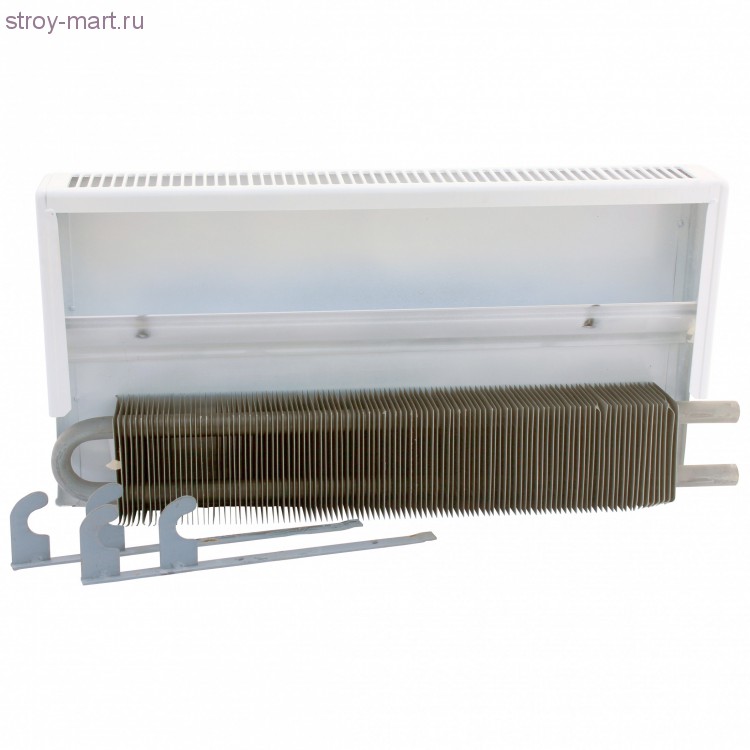

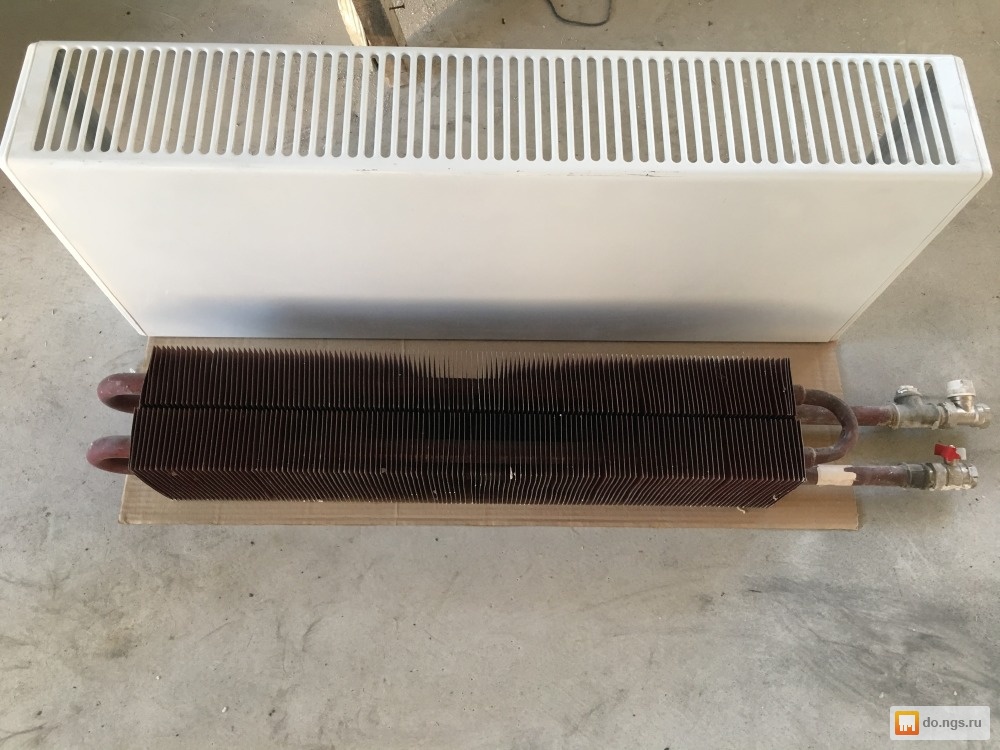

Устройство водяного конвектора

Конвекция может быть как естественная, так и принудительная. При естественной конвекции слои воздуха, расположенные в зоне теплообменника, нагреваются, становятся легче и поднимаются вверх, заменяя более тяжелый холодный воздух. Он, в свою очередь, опускается вниз и процесс повторяется. Для принудительной конвекции в некоторые модели встроен вентилятор.

Конвектор с принудительной вентиляцией

Принцип работы водяного конвектора:

  • теплоноситель – вода или антифриз – проходит по трубам с алюминиевыми ребрами и нагревает их;
  • холодный воздух поступает через заборную решетку и, проходя через нагреватель, греется, после чего воздушные потоки поднимаются вверх;
  • на их место поступают новые порции холодного воздуха.

Принцип работы водяного конвектора

От обычных радиаторов отопления водяные конвекторы отличаются тем, что быстрее нагревают воздух в помещении и способны создавать эффективную тепловую завесу. По этой причине водяные конвекторы часто располагают вдоль панорамных окон, существенно снижая тепловые потери, а также встраивают в пол вдоль внешних холодных стен.

Водяные конвекторы под панорамным окном

Обратите внимание! В отличие от радиаторов отопления, водяные конвекторы быстро нагреваются и так же быстро остывают. При перерывах в подаче теплоносителя температура в помещении с водяными конвекторами быстро снижается.

Достоинства и недостатки водяных конвекторов

К достоинствам водяных конвекторов отопления можно отнести:

  • быстрый и эффективный прогрев помещения;
  • возможность создания тепловой завесы перед окнами или дверями;
  • небольшая масса и малый объем теплоносителя, водяные конвекторы можно вешать на легкие гипсокартонные перегородки;
  • большой выбор типоразмеров и видов исполнения;
  • возможность встроить конвектор в пол, стены или плинтуса;
  • эстетичность, конвекторы хорошо вписываются в любой дизайн;
  • стенки водяных конвекторов не нагреваются выше +45 градусов, поэтому их можно без опасения устанавливать в детской;
  • водяные конвекторы обладают абсолютной пожаробезопасностью.

Водяные конвекторы отопления — конструктивные особенности и преимущества

Недостатки конвекторного водяного отопления:

  • цена на водяные конвекторы выше, чем на радиаторы той же тепловой мощности;
  • габариты настенных водяных конвекторов зачастую больше, чем радиаторов;
  • в помещениях с большой высотой потолков водяные конвекторы могут оказаться неэффективными, так как теплый воздух будет скапливаться под потолком.

Внутрипольный конвектор отопления водяной

Обратите внимание! Конвекционные потоки поднимают пыль в зону дыхания, поэтому в помещении с конвекторами необходимо чаще делать влажную уборку, чтобы обеспечить чистоту воздуха.

Влажную уборку нужно делать чаще

Типы исполнения водяных конвекторов

По типу исполнения водяные конвекторы весьма разнообразны, что позволяет установить их в любом помещении, а также спрятать в элементах отделки, так, конвекторы бывают:

  • настенные;
  • напольные;
  • внутрипольные;
  • плинтусные;
  • цокольные.

Принцип действия конвекторов разного типа практически не отличается, разница заключается только в расположении решеток для забора и выхода воздуха.

Виды водяных конвекторов

Настенные водяные конвекторы

По внешнему виду настенные модели мало чем отличаются от обычных радиаторов. Их крепят к стене с помощью кронштейнов, устанавливают обычно под подоконником или на внешней, наиболее холодной стене. При этом важно соблюдать расстояния до пола и подоконника, указанные в паспорте, чтобы обеспечить свободное движение воздушных потоков.

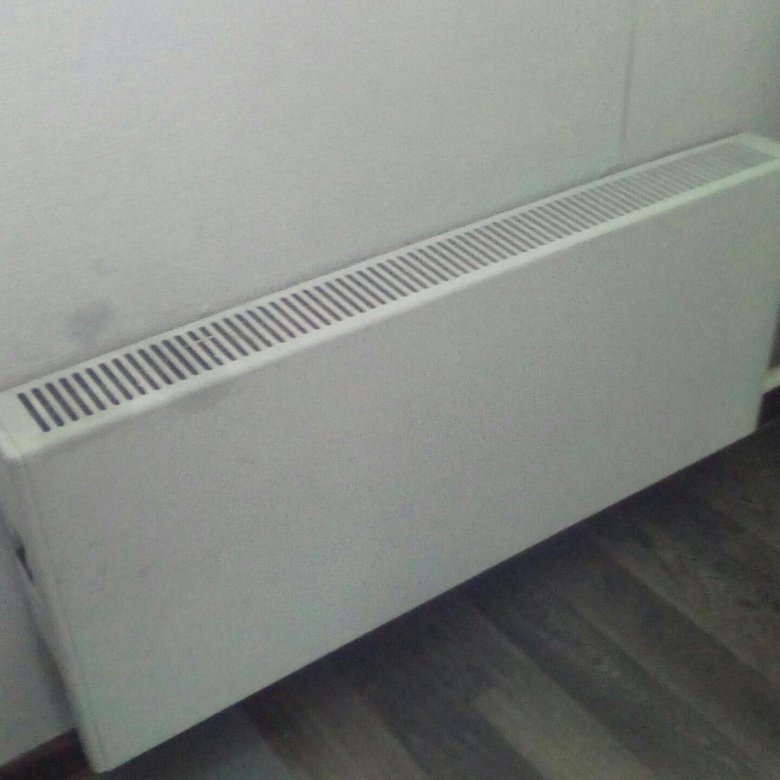

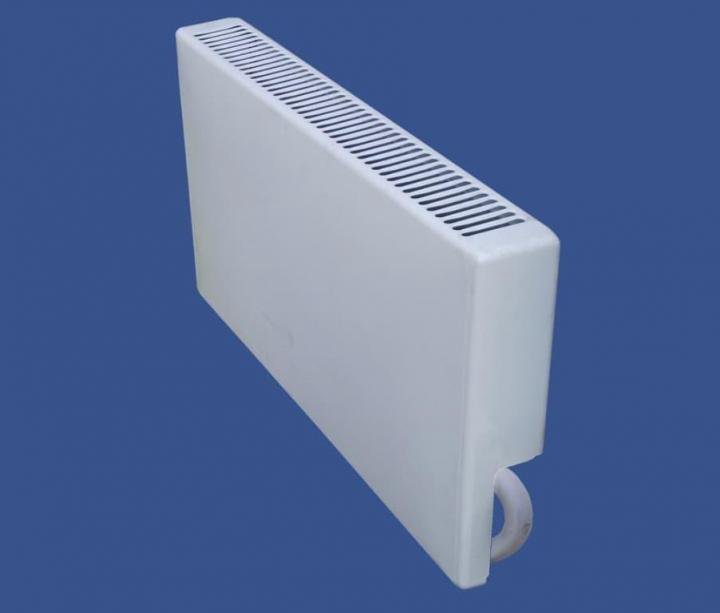

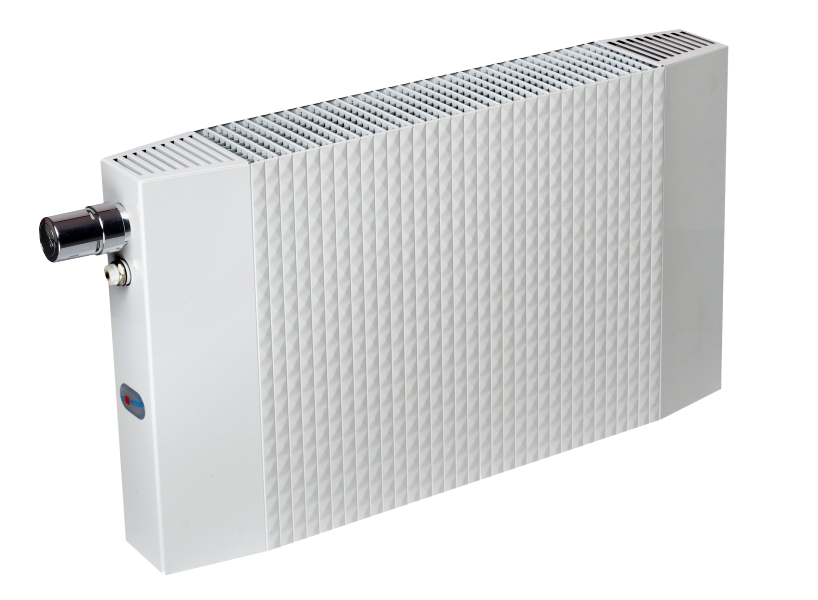

Настенный водяной конвектор

Настенные модели водяных конвекторов отличаются по тепловой мощности и геометрическим размерам, количеству теплообменников и материалу, из которого изготовлены. Дополнительно настенные конвекторы оснащают краном Маевского, регулировочными клапанами и терморегулятором.

Напольные водяные конвекторы

Удобство напольных конвекторов в том, что их можно установить в любом месте без привязки к стенам. Напольные модели часто используют для обогрева квартир-студий без внутренних стен. Трубы отопления при этом располагают в полу. Забор воздуха в напольных конвекторах осуществляется снизу, поэтому важно не перекрывать их предметами мебели.

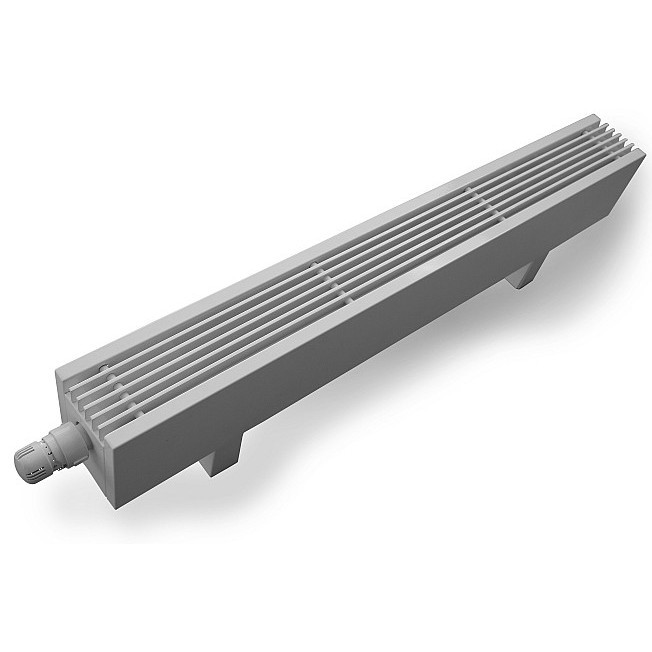

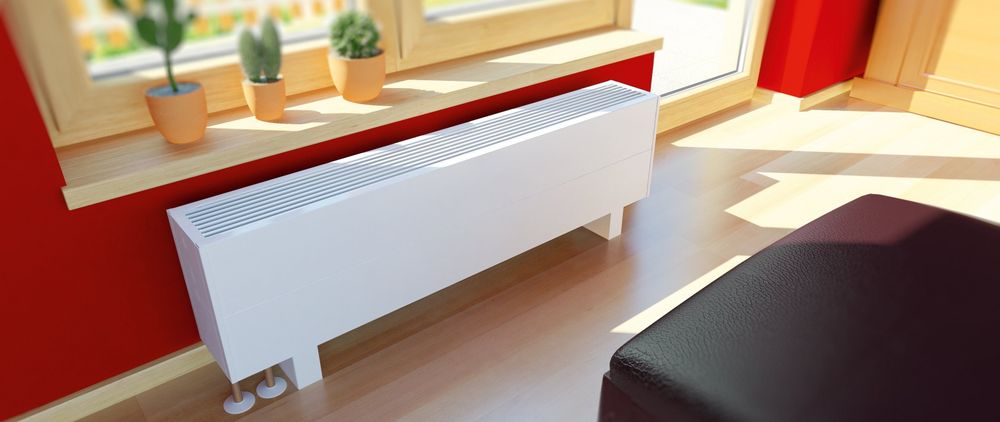

Напольный конвектор

Оригинальное решение – конвектор-скамья, он оснащен удобным сидением из дерева, не препятствующим движению теплого воздуха. Такие конвекторы устанавливают в торговых центрах и других общественных местах, а также в оранжереях и зимних садах. Можно устанавливать напольные конвекторы и в обычных квартирах, размещая их на полу под окнами или у входной двери – там, где они создают тепловую завесу.

Внутрипольные водяные конвекторы

Встраиваемые в пол модели часто используют для обогрева помещений с панорамными окнами или для комнат, выполненных в минималистическом дизайне. Внутрипольные конвекторы не отнимают лишнего пространства, их можно располагать в любом удобном месте. Корпус конвектора встраивают в специальную нишу в полу, трубы прокладываются так же скрыто. Прокладку труб и нишу выполняют на стадии заливки стяжки пола.

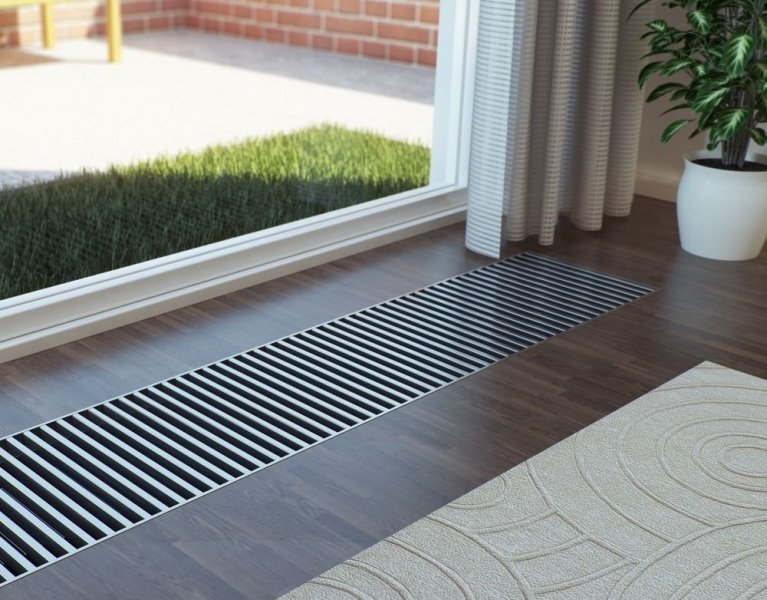

Внутрипольный конвектор

Сверху конвектор закрывают решеткой из дерева, пластика или металла, выбор материала зависит от финишного покрытия пола. Решетку устанавливают вровень с чистовым полом, что облегчает передвижение по нему. Забор воздуха осуществляется через ту же решетку, что и его выход. Внутрипольные конвекторы можно использовать как самостоятельный источник отопления или дополнительный — для создания тепловой завесы перед окнами и дверями.

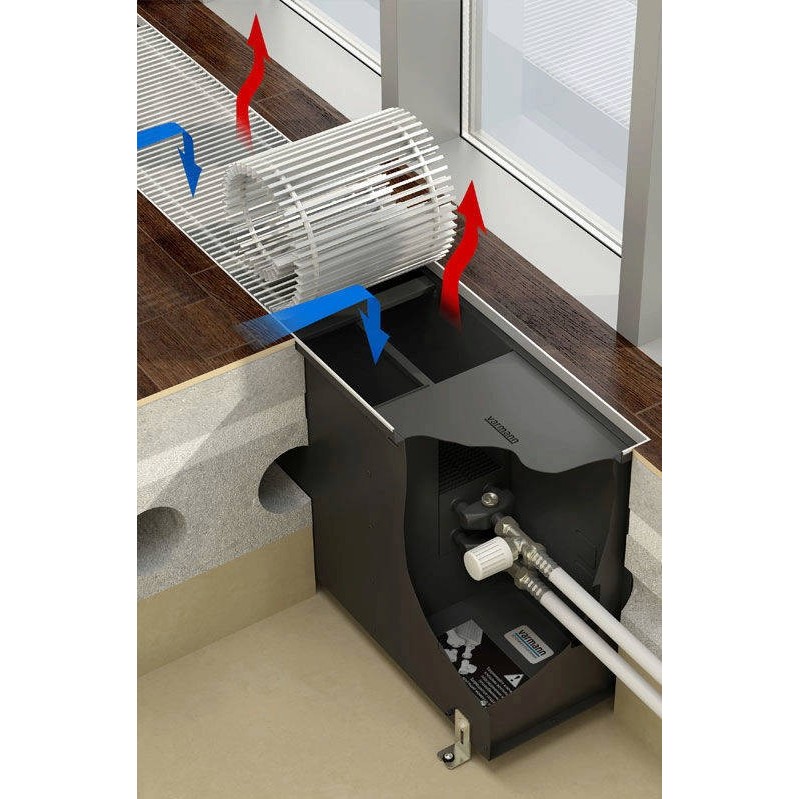

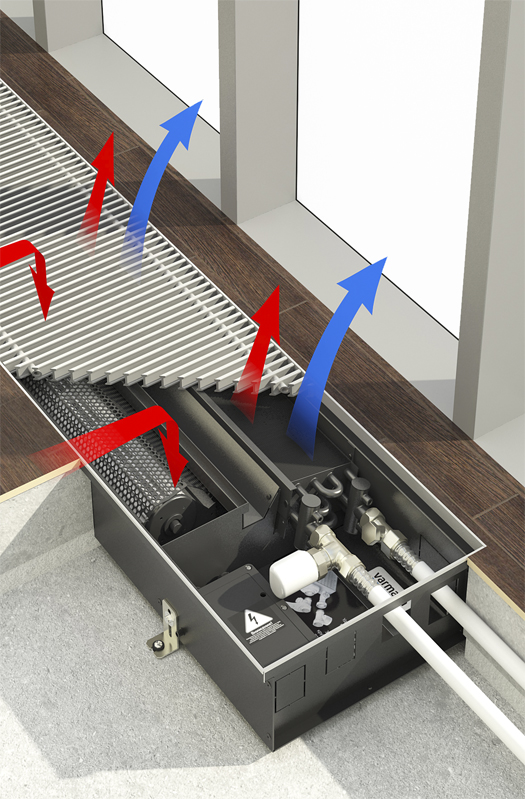

Циркуляция воздуха во внутрипольном конвекторе

Плинтусные водяные конвекторы

Еще один способ удачно скрыть отопительные приборы – установить плинтусные водяные конвекторы по периметру всех холодных стен. Плинтусные конвекторы состоят из теплообменников, соединенных параллельно или последовательно и подключенных к трубам отопления. Теплообменники закрыты алюминиевыми или стальными кожухами с решеткой для выхода воздуха.

Установка плинтусных водяных конвекторов позволяет максимально выровнять температуру в помещении и нормализовать влажность. Замкнутый контур существенно снижает теплопотери. Плинтусные модели компактны и хорошо вписываются в дизайн помещения, кроме того, они позволяют скрыть трубы отопления под корпусом.

Плинтусные водяные конвекторы

Цокольные водяные конвекоры

Цокольные модели также относятся к встраиваемым, но возможности их применения значительно шире. Цокольные конвекторы монтируют в стеновые ниши, перегородки, ступени или предметы интерьера, что позволяет сделать систему отопления практически незаметной и подвести тепло к тем участкам помещения, где оно наиболее необходимо.

Размещение цокольных конвекторов планируют на стадии черновой отделки: готовят ниши, прокладывают скрытые трубопроводы, устанавливают разводку и запорную аппаратуру. При этом в месте расположения запорных вентилей обязательно делают ревизионные лючки.

Цокольный конвектор, встроенный в лестницу

Обратите внимание! Встроенные модели отнимают меньше полезной площади и лучше вписываются в дизайн помещения, но их установку планируют на стадии проектирования. Напольные и настенные модели монтируют после окончания чистовой отделки.

Выбор водяного конвектора

Для выбора водяного конвектора необходимо определиться с местом установки и типом конструкции, после чего можно приступать к тепловому расчету и подбору параметров. При выборе модели важно учитывать следующие характеристики.

Тепловая мощность конвектора – параметр, показывающий, какую площадь способен обогреть прибор. На 1 м2 площади квартиры или дома со стандартной высотой потолков необходимо 100 Вт тепловой мощности. Теплопотери через окна выше, чем через стены, поэтому на каждое окно необходимо добавить еще 200 Вт.

Пример расчета: для комнаты площадью 20 м2 с двумя окнами необходимо 20·100+2·200=2400 Вт, или 2,4 кВт. Это значение лучше равномерно распределить на несколько конвекторов, подключив их параллельно или последовательно. В этом случае температура в помещении будет более стабильной и равномерной.

Что необходимо знать о конвекторах отопления

Габаритные размеры – еще одна важная характеристика. От нее зависит возможность установки конвектора в выбранном месте. При этом важно учитывать не только размеры самого прибора, но и необходимые расстояния до пола, стен и других конструкций (указаны в паспорте на конкретную модель конвектора). Для навесных конвекторов расстояние от пола должно составлять не менее 80 мм, до подоконника – 100 мм.

Влагозащита – параметр, важный при выборе конвекторов для установки в ванной комнате, бассейне, моечном отделении сауны или оранжерее. Конвекторы могут быть предназначены для сухих помещений со среднегодовой влажностью до 85% или для влажных помещений – с влажностью выше 85%. Во втором случае используются стойкие к коррозии материалы и покрытия, а в случае внутрипольных конвекторов – дренажные системы.

Тип циркуляции (естественная (маркировка КВЕ) или принудительная (КВП)) важен для создания необходимого микроклимата. Конвекторы с вентилятором способны создать эффективную тепловую завесу у дверей и окон, вместе с тем они активно поднимают пыль и вызывают сквозняки. Уровень шума у конвекторов с принудительной циркуляцией также выше. Вентилятор в конвекторах работает от 12 В постоянного тока, для чего нужно предусмотреть блок питания.

Внутрипольный конвектор с тангенциальным вентилятором

Рабочее давление – характеристика, которую необходимо уточнить при установке водяных конвекторов, в системах централизованного отопления по СНиП 2.04.05-91 находится в пределах 8-9,5 бар, в автономных системах оно обычно не превышает 3 бар. Большинство моделей водяных конвекторов рассчитано на рабочее давление 1 МПа и опрессовочное 1,6-2,0 МПа, что равно 10 и 16-20 бар соответственно. При соблюдении этого условия конвекторы можно устанавливать в системах централизованного и автономного отопления без ограничений.

СНиП 2.04.05-91. Отопление, вентиляция и кондиционирование. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.04.05-91

Внутренний объем теплообменника – параметр, наиболее важный для систем автономного отопления при расчете объема теплоносителя. В среднем, он составляет 0,7-2 л и зависит от количества труб и длины прибора.

Схема конвектора

Предельная температура для водяных конвекторов обычно составляет +120-130 градусов Цельсия, что намного превышает допустимую температуру в системах отопления. При этом для безопасности использования максимальная температура корпуса прибора не должна превышать +60 градусов по паспорту.

Масса конвектора важна при монтаже настенных моделей на стены и перегородки из гипсокартона или другого материала с невысокой прочностью. С учетом теплоносителя, масса водяных конвекторов обычно не превышает 14-24 кг.

Степень автоматизации – характеристика, учитывающая возможность точного регулирования температуры. Регулирование осуществляется посредством термостата и клапана, с их помощью в теплообменник подается количество теплоносителя, необходимое для поддержания заданного микроклимата.

Терморегулятор

Обратите внимание! При установке моделей с принудительной конвекцией необходимо обеспечить подключение блока питания вентилятора к сети 220 В.

Монтаж настенного конвектора

Весь крепеж, необходимый для монтажа конвектора на стену, идет в комплекте с прибором. В паспорте должны быть указаны габаритные и установочные размеры, а также необходимые для конкретной модели расстояния от пола и других поверхностей.

Компактный настенный водяной конвектор

Из инструмента понадобится:

  • дрель или перфоратор в зависимости от типа стен;
  • шуруповерт;
  • пузырьковый уровень, рулетка и карандаш;
  • инструмент для резки и подключения труб;
  • в случае монтажа прибора с принудительной конвекцией – электроинструмент для подключения электропроводки.

Перед монтажом освободите прибор от заводской упаковки и проверьте комплектность прибора. Определите место установки с учетом размеров конвектора и требуемых расстояний до конструкций и предметов.

Таблица 1. Монтаж настенных водяных конвекторов.

Шаги, фотоОписание действий

Шаг 1

Выполняют разметку стены с помощью уровня и рулетки. При этом можно использовать установочные размеры из паспорта на прибор либо приложить конвектор к стене и выполнить разметку по месту. Также размечают места подвода воды и, при необходимости, электрического кабеля.

Шаг 2

Просверливают отверстия по разметке и вставляют в них дюбеля. Подводят трубы и электрический кабель.

Шаг 3

Установочную заднюю часть прибора прикладывают к стене и крепят с помощью винтов, идущих в комплекте. Винты не затягивают до конца, с помощью уровня придают установочной части горизонтальное положение и только после этого выполняют полную затяжку крепежа.

Шаг 4

Крепят теплообменник на установочную часть с помощью держателей и винтов, идущих в комплекте.

Шаг 5

Подключают электрический кабель к клеммной коробке в соответствии с приложенной к прибору схемой. При необходимости регулируют работу вентиляторов с помощью потенциометров на плате.

Шаг 6

Подключают арматуру для присоединения труб: на входе – термостатический клапан, на выходе – резьбовое соединение. Проверяют герметичность соединений с помощью воздушного компрессора. Подключают трубы отопительной системы.

Шаг 7

Собирают корпус прибора: крепят раму, стенки и решетку. Устанавливают головку термостатического клапана.

Шаг 8

Регулируют с помощью регулировочных винтов и уровня вертикальность корпуса прибора.

Шаг 9

При первом пуске прибора ослабляют воздушный клапан для развоздушивания системы. Обычно он расположен на боковой стенке прибора. При появлении воды его затягивают.

Обратите внимание! Работы по подключению электрического кабеля к прибору проводят при отключенном автоматическом выключателе во вводном щитке.

Монтаж внутрипольного конвектора

Установку внутрипольного конвектора начинают с подготовки ниши или короба в полу. Удобнее выполнять эту работу при заливке стяжки. Для выполнения ниши устанавливают опалубку, которую снимают после застывания бетона.

Размер ниши необходимо выбирать по размеру корпуса конвектора:

  • глубина ниши равна высоте корпуса плюс 20 мм;
  • ширина ниши равна ширине корпуса плюс 60 мм;
  • длина ниши равна длине корпуса плюс 60 мм;
  • расстояние до окна или стены – 250-300 мм.

Ниша под внутрипольный конвектор

Установку перед окном выполняют в зависимости от назначения прибора: при использовании конвектора в качестве основного обогрева теплообменник разворачивают к комнате, для создания тепловой завесы – к окну.

Установка внутрипольного конвектора

Необходимые материалы и инструменты:

  • дрель или перфоратор;
  • шуруповерт;
  • набор ключей;
  • уровень и рулетка;
  • труборез;
  • электроинструмент;
  • монтажная полиуретановая пена;
  • цементный раствор.

Шаг 1. Готовят нишу под установку конвектора. Выводят со стороны подключения прибора трубы отопления и кабели для подключения тепловентилятора.

Подвод кабелей и труб к месту установки конвектора

На дно ниши укладывают слой тепло- и виброизоляции, при этом важно следить, чтобы толщина материала не мешала установке прибора вровень с чистовым полом.

Теплоизоляция ниши под конвектор

Шаг 2. Устанавливают корпус прибора в нишу. Со всех сторон от корпуса должны остаться монтажные зазоры, позволяющие выровнять конвектор.

Установка короба

Вентиляторы располагают ближе к окну, чтобы выходящий теплый воздух создавал эффективную тепловую завесу и предотвращал образование конденсата на окнах. Модели без вентилятора разворачивают теплообменником к окну.

Предварительное выравнивание короба

Шаг 3. Для выравнивания прибора по высоте предназначены имбусные винты, расположенные по углам корпуса. С их помощью регулируют установку конвектора в нише, используя уровень.

Выравнивание короба по высоте

Шаг 4. Просверливают отверстия для крепления распорных дюбелей недалеко от имбусных винтов. Для этого используют дрель или перфоратор.

Подготовка отверстий под распорные дюбели

Прежде чем закрепить короб, проверяют установку с помощью рулетки и уровня. Корпус должен находиться вровень с чистовым полом, поэтому при проверке нужно подложить под уровень куски плитки или ламината, используемого для чистовой отделки.

Окончательное выравнивание короба

После окончательного выравнивания закрепляют распорные дюбели в подготовленных отверстиях с помощью шуруповерта.

Крепление распорных дюбелей

Шаг 5. Размечают и обрезают трубы для подключения к теплообменнику. Для резки труб используют труборез.

Подготовка труб

К теплообменнику крепят регулировочный клапан и резьбовые фитинги для подключения к трубам. Устанавливают теплообменник на место.

Установка теплообменника

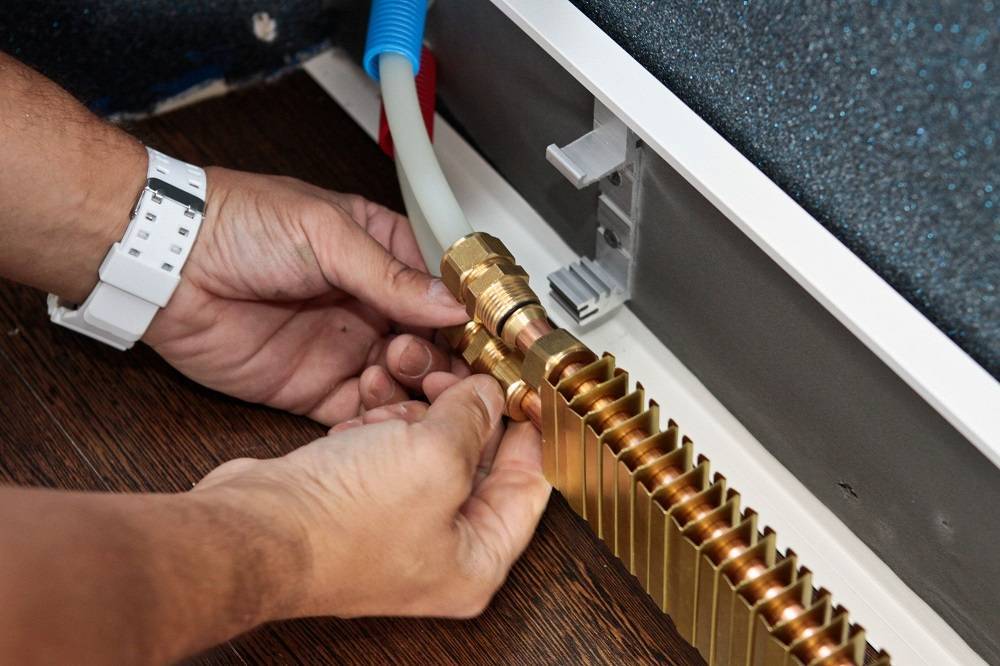

Крепят теплообменник к трубам с помощью фитингов и затягивают их.

Крепление фитингов

Устанавливают кран Маевского и стравливают воздух из системы. Чтобы капли воды не попадали внутрь корпуса, на выходное отверстие воздушного клапана можно временно надеть трубку и вывести ее в любую емкость. После окончания развоздушивания трубку убирают, а кран Маевского затягивают.

Крепление крана Маевского

Шаг 6. Подключают кабели к блоку управления, предварительно сняв с него крышку. Все подключения выполняют в строгом соответствии с прилагаемой к прибору схемой.

Подготовка блока управления и кабелей

Устанавливают электротермический привод на термостатический клапан, идущие от него провода подключают к блоку управления.

Крепление термостатического клапана

Концы проводов зачищают на 8-10 мм и подключают к клеммным колодкам. Затяжка монтажных винтов должна обеспечивать хороший контакт.

Крепление проводов к блоку управления

Скорость вращения вентиляторов настраивается в заводских условиях, регулируется она с помощью блока потенциометров, установленных на плате в блоке управления. При необходимости скорость вращения можно отрегулировать самостоятельно.

Регулировка скорости вращения вентилятора

После подключения блок управления закрывают крышкой и закручивают крепежные винты.

Установка крышки

Шаг 7. В удобном месте на стене устанавливают контроллер управления. Место установки нужно выбирать так, чтобы на контроллер не воздействовали потоки теплого или холодного воздуха, прямые солнечные лучи и все, что может повлиять на показания датчика. Высота установки – 1,5 м над полом.

Установка контроллера

Шаг 8. Перед окончательной заливкой конвектора необходимо установить распорки в корпус, в противном случае при застывании монтажной пены и раствора возможна деформация короба. Распорки выполняют из обрезков доски или фанеры.

Установка распорок

Заполняют пространство вокруг короба и под ним полиуретановой монтажной пеной. Она способствует гашению вибраций и лучшей теплоизоляции. Выжидают время, необходимое для полного застывания монтажной пены.

Запенивание свободного пространства вокруг короба

Прежде чем приступить к заливке цементным раствором, края короба защищают малярным скотчем.

Изоляция короба скотчем

Заполняют пространство между стяжкой пола и коробом цементным раствором с помощью шпателя или мастерка, выравнивают заподлицо с черновым полом. После застывания раствора укладывают чистовое покрытие.

Заполнение пространства между коробом и стяжкой цементным раствором

Шаг 9. Укладывают декоративную решетку на короб. Материал, из которого изготовлена решетка, может быть разным (дерево, алюминий или пластик) и зависит от финишного покрытия пола. Если все операции сделаны правильно, решетка должна лечь вровень с чистовым полом.

Укладка решетки

Видео – устройство и монтаж внутрипольных конвекторов

Водяные конвекторы отопления – эффективный и экономный способ создать в доме комфортный микроклимат и быстро прогреть помещение. Приборы отличаются простой конструкцией и монтажом, а благодаря эстетичному внешнему виду не только хорошо греют помещение, но и отлично вписываются в любой интерьер.

kanalizaciyaseptik.ru

Конвекторные батареи отопления: подробная классификация, преимущества и недостатки разных моделей

На современном рынке представлен довольно большой выбор электрических обогревателей отопления, имеющих разные типы, формы и параметры. Главной функцией представленных изделий является подача тепла за счет циркуляции теплого и холодного воздуха.

При выборе моделей нужно опираться на такие показатели, как надежность, безопасность и долгий срок эксплуатации. Благодаря данным критериям, изделие будет эффективно функционировать, а вся отопительная система работать правильно и исправно на протяжении многих лет.

Немаловажную роль также играет теплопроводность радиаторов, и чем она выше, тем в помещении достигается наибольший комфорт. Большой популярностью и востребованностью на сегодняшний день пользуются конвекторные батареи отопления.

Оглавление:

  • Принцип работы
  • Виды по типу установки
  • Виды по типу обогрева
  • Водяные
  • Газовые
  • Преимущества
  • Сравнение конвекторных и масляных обогревателей

Принцип работы

Принцип работы конвекторной батареи (нажмите для увеличения)

Конвекторным радиатором называется отопительный элемент, состоящий из нагревателя и тонких металлических пластин, между которыми циркулирует воздух.

Беспрерывная циркуляция обеспечивает довольно быстрый нагрев помещения. Конвекторные батареи обладают большой эффективностью и быстрым распределением тепловых масс.

За довольно короткое время помещение нагревается до комфортной температуры. Данная система отличается довольно быстрым способом обогрева.

Виды по типу установки

Существует несколько видов конвекторов отопления, а именно:

  1. Настенные. По названию можно понять, что устанавливаются на стене, желательно возле источника тепловых потерь, например, у окна для создания воздушной заслонки;
  2. Напольные. Представляют собой довольно мощные приборы, в основном водяного типа отопления. Используются в помещениях с низкими подоконниками, так как их высота не должна превышать 25 см от уровня пола;
  3. Плинтусные. Довольно гармонично вписываются в интерьер и практически не заметны. Размещаются вместо плинтуса, создает заслонку теплого воздуха и не допускает попадание холодного в помещение;
  4. Внутрипольные. Данный вид конвекторных батарей считается самым современным новшеством и является отличной декоративной деталью, монтированной в пол. Отлично обогревают, отсекают холодный воздух, а также снимают запотевание с окон;
  5. Цокольные. Используются для установки в труднодоступные места. Это может быть стена, ступеньки, разного рода мебель, подоконник и другие элементы помещения.

Виды по типу обогрева

Конвекторные батареи в большей части оборудованы электрическим обогревом. Использование газовой или системы водоснабжения наблюдается не так часто.

Представленные типы обогревателей являются очень компактными и мобильными устройствами, защищены с наружной стороны декоративным металлическим корпусом с нижними щелевыми отверстиями, обеспечивающими приток холодного воздуха, а сверху — выход теплого воздуха.

Устройства довольно экономичны в расходе электроэнергии, довольно прочны и надежны в использовании, а, благодаря своей компактности, не занимают много места и вписываются к любому стилю интерьера.

Для лучшего и эффективного прогрева помещения рекомендуется использовать конвекторные батареи с напаянными пластинами.

Выбор электрического конвектора — забота о безопасности. оснащены датчиками пожаробезопасности и выключаются при критическом нагреве, что обеспечивает безопасное использование. Они могут постоянно работать и поддерживать максимально комфортную температуру.

Водяные

Батареи в большинстве случаев применяются для того, чтобы нагреть воздух в помещениях с довольно обширным остеклением. Это могут быть бассейны, оранжереи, офисы, жилые и торговые помещения. Устанавливать рекомендуется в помещениях с повышенным уровнем влажности или возле воды.

Водяные конвекторы являются современным типом батарей, которые можно вмонтировать в подоконник, пол, барную стойку и прочие места. Довольно неприхотливы и не нуждаются в особом обслуживании. Отдельные модели в комплектации имеют также вентиляторы, что обеспечивают повышение тепловой мощности.

Батареи данного типа занимают довольно мало места и отлично дополняют интерьер. Станут отличным вариантом для отапливания современной квартиры или частного дома. В модельном ряде присутствуют напольные конвекторы с естественной и искусственной конвекцией.

Во втором случае в конвекторы встраивается система терморегуляции, за счет которой можно регулировать температурный режим в помещении, а также понижать уровень шума, исходящего от работы вентилятора.

Газовые

Модели газовых конвекторов довольно габаритные, что связано с наличием газовой горелки и большого теплообменника.

Горелка устанавливается за пределами отапливаемого помещения.

Поступление и отвод воздуха происходит путем коаксиального дымохода.

Преимущества

Рассмотрим основные положительные стороны конвекторных батарей отопления:

  • отсутствие трубопровода, что заметно снижает затраты на монтаж и организацию отопления;
  • вероятность монтажа радиаторов автономного типа, применяемых в большинстве случаев для помещений с маленькой площадью;
  • регулировка расхода батареи для оптимизации температурного режима;
  • эстетичные характеристики и современный дизайн позволяет конструкциям быть красивым дополнением любого помещения. Цветовая гамма при этом может быть разнообразна;
  • компактность, простота в установке и обслуживании, а также продолжительный срок службы;
  • максимальная температура нагрева конвекторных батарей достигает точки 90° С, что обеспечивает быстрый и эффективный прогрев помещения.

Важно знать: количество производственной энергии зависит от площади теплообменника, на что необходимо обращать особое внимание при выборе модели.

Правила установки батарей конвекторного типа:

  • электропроводка в доме должна быть рассчитана на мощность используемого прибора;
  • рекомендовано устанавливать устройства защитного отключения, что предотвратит от короткого замыкания в системе;
  • правила безопасности не допускают использование прибора при отсутствии людей в доме.

Сравнение конвекторных и масляных обогревателей

Многие задаются вопросом об эффективности функционирования масляного и конвекторного обогревателя и хотят выяснить разницу между ними. Принцип работы у них один, однако движение воздуха в каждом приборе происходит по-разному. Перед покупкой, стоит обратить внимание на следующие отличия:

  • экономичность при использовании. Конвекторный радиатор потребляет на четверть меньше электроэнергии, чем масляный;
  • комфорт в использовании. Батареи конвекторного отопления в данном случае более удобны и мобильны. Имея вес около 10 кг, они намного практичнее масляных аналогов, которые весят 17-26 кг. Стоит также отметить, что температура от конвекторной батареи не создает перепадов в комнате и является более комфортной;
  • уровень безопасности. Конвекторные радиаторы безопасны и оборудованы специальной системой, защищающей от перегрева. При использовании масляной батареи корпус практически раскаляется и возможно получение ожога. Исключение составляют модели с наличием защитного кожуха.

Радиаторы конвекторного типа отопления имеют разную ценовую категорию, начиная от вполне доступных и заканчивая элитными моделями. Конструкции довольно простые, удобные и надежные в использовании.

Среди минусов стоит отметить низкий уровень теплоотдачи. У стандартных батарей воздух нагревается путем инфракрасного излучения, конвекторные батареи нагревают воздух, который проходит между пластинами устройства. При этом, происходит сильное движение воздушных масс и образуется довольно ощутимый сквозняк.

Как выбрать радиатор отопления, смотрите советы в следующем видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

anatomia-remonta.ru

Современные конвекторные радиаторы — принцип работы и классификация по видам

Отопление частного дома » Конвекторы

Проблема отопления жилья в нашей стране может быть решена по-разному. В дни суровой зимы чаще всего используется комплексный подход к организации комфортного микроклимата. И не последнюю роль здесь играют конвекторные радиаторы.

Как они работают, и какие существуют виды подобных отопительных приборов?

Что такое конвектор, как работает конвекторное отопление?

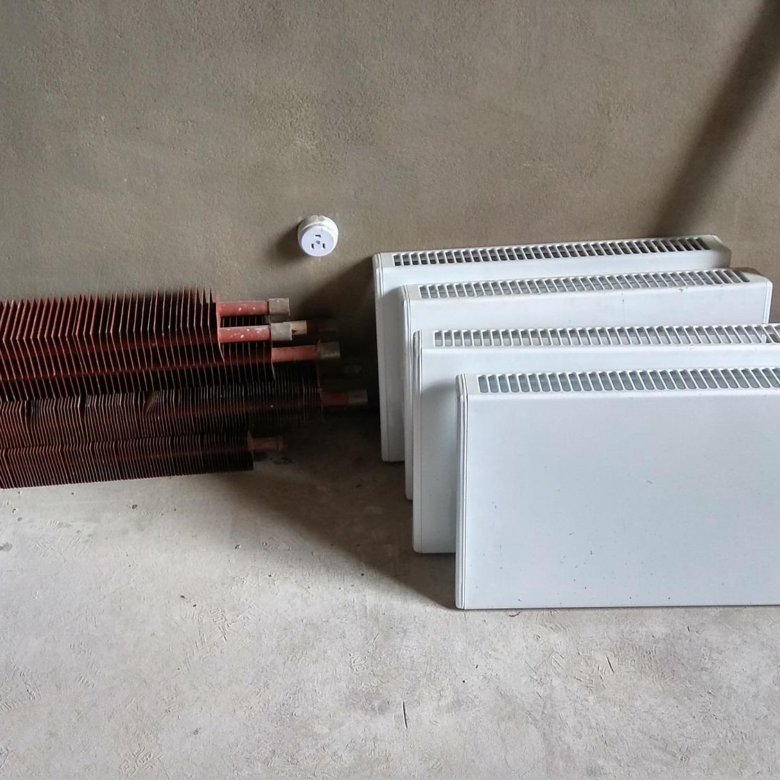

Конвекторный радиатор

С технической точки зрения конвектор — это обычная труба, к которой прикреплено большое количество пластин. В трубу поступает теплоноситель, нагревающий попутно и пластины. Между ними курсирует воздух, который, нагреваясь, поднимается вверх к потолку. Там он остывает, опускается вниз и, проходя через пластины, снова поднимается вверх. Именно постоянная циркуляция и позволяет организовать довольно эффективное отопление.

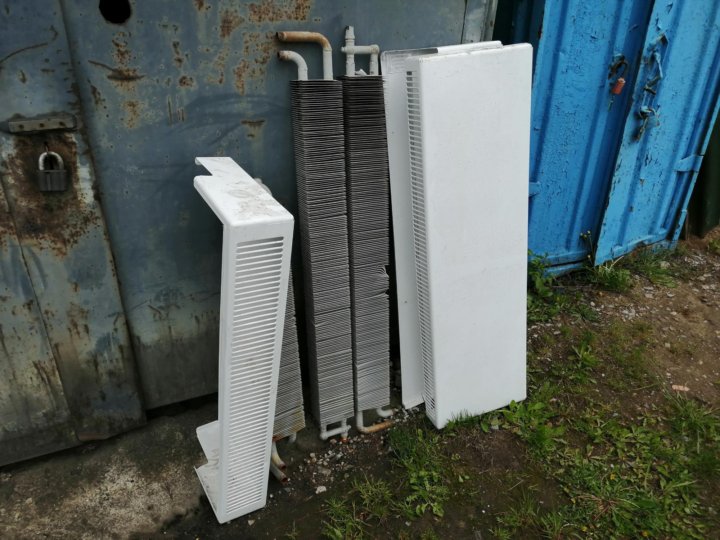

Конструкция конвектора такова. Корпус — это стальная или медная труба. Она способна выдержать давление воды, равное 25 атмосферам. К трубе методом сварки присоединяются пластины, для изготовления которых чаще всего применяется низкоуглеродистая сталь.

Размер пластин и габариты установки рассчитываются с учетом площади конкретного помещения. Иногда для увеличения эффективности конвектора используется отражательный экран. Он закрывает лишь часть установки, но и этого хватает, чтобы увеличить КПД устройства.

В зависимости от того, каким образом обеспечивается циркуляция воздуха в помещении, конвекторы делятся на модели с естественной и принудительной циркуляцией. Во втором случае установка доукомплектовывается небольшим вентилятором. Главное преимущество подобного выбора — высокая скорость нагрева помещения.

Классификация конвекторов

Конверторный обогрев опирается на обязательное использование какого-либо теплоносителя. В зависимости от того, что применяется в качестве него, различают 3 типа отопительных систем:

  1. Водяное отопление.
  2. Газовое.
  3. Электрическое.
Водяные конвекторы

В использовании водяных вариантов есть как преимущества, так и недостатки. Настенные, напольные и встраиваемые модели позволяют организовать отопление любого помещения большой и малой площади. Для создания подобных отопительных приборов используется нержавеющая сталь, отличающаяся высокой стойкостью к коррозии, хорошими противопожарными характеристиками и простотой монтажа.

Приятный внешний вид, небольшой вес изделий, компактность установок и бесшумность работы — все это можно зачислить в список весомых достоинств водяных конвекторов.

Но справедливости ради необходимо перечислить и их недостатки:

  • При циркуляции воздуха к потолку всегда поднимается пыль, делая жизнь аллергиков невыносимой.
  • Использовать водяные конвекторы там, где потолки выше трех метров, нет смысла. Они не будут успевать прогревать помещение. Большая часть тепла будет скапливаться наверху, а пол будет оставаться холодным. Человек подобный дискомфорт воспринимает плохо.
  • Движение воздушных масс — это всегда сквозняки. А если в доме растут маленькие дети, или живут пожилые люди со слабым иммунитетом, то там надолго поселятся простудные заболевания.
  • Водяные конвекторы нельзя использовать совместно с вентиляционными установками. В этом случае весь нагретый воздух будет выводиться наружу, и эффект отопления сведется к нулю.

Обратите внимание! Несмотря на столь существенные недочеты конвекторы водяного типа составляют достойную альтернативу обычным радиаторам.

Конвекторы газового типа

Газовый воздухонагреватель

Газовый конвектор — это автономный отопительный прибор, принцип работы которого предельно прост. Он схож с работой рекуператорного теплообменника. Газ нагревает металлические пластины, которые отдают свое тепло в помещение. Продукты сгорания газа выводятся наружу при помощи дымохода благодаря наличию естественной или принудительной тяги.

К положительным моментам можно отнести простоту установки и универсальность устройства. Монтировать прибор можно в любом помещении. В продаже есть модели самого разного дизайна, габаритов и цветов. Поэтому легко подобрать отопительный прибор, который идеально впишется в концепцию интерьера.

При монтаже не нужно учитывать расположение отопительной разводки и ее уклон, а также выстраивать сложные схемы подключения. Газовый конвектор выставляется в любом удобном месте и используется в качестве основного или дополнительного источника обогрева. КПД подобной установки несколько выше КПД газового котла самого последнего поколения. И это главное преимущество выбора.

Несмотря на такое большое количество положительных моментов, есть у газовых конвекторов и недостатки.

Минусы газовых конвекторов
  • Главный минус заключается в том, что один прибор способен отапливать только одно помещение или отдельно взятую комнату. Чтобы отопить весь дом, придется покупать несколько газовых конвекторов, а это не дешевое удовольствие.
  • Подобное устройство нельзя использовать для организации подачи горячей воды. И этим газовые конвекторы проигрывают двухконтурным газовым котлам, часто применяемым для организации водяного отопления.
  • Производительность установки ограничена ее размерами. Чем меньше прибор, тем меньше он производит тепла.
  • Иногда необходимо замаскировать прибор отопления. В случае с газовым конвектором сделать это будет невозможно. Прикрывать прибор ничем нельзя.
  • Для установки газовых конвекторов необходимо разрешение. Проводить монтаж могут только фирмы и компании, имеющие лицензию на работы подобного типа.

Обратите внимание! Каждый газовый конвектор обладает разной мощностью, а внутри может быть использован чугунный или стальной теплообменник. Чугунный теплообменник более надежен и долговечен.

Электрические модели

Электрические конвекторы серии Beta

Обычные электрические конвекторы тоже имеют довольно простую конструкцию. Их центральный элемент — тэн, который помещен в стальной корпус. В верхней и нижней части последнего есть щелевые отверстия, через которые беспрепятственно циркулируют воздушные массы.

Все существующие модели делятся на две большие группы — напольные и настенные. Напольные конвекторы мобильны, и их можно устанавливать в любом удобном для себя месте. Настенные крепятся там же, где и обычные водяные радиаторы, то есть под подоконником у окна. Они играют роль завесы от холода.

На какие эксплуатационные преимущества можно рассчитывать, выбирая электрические конвекторы?

  • Монтаж установки предельно прост — купил, принес домой, поставил или повесил в выбранное место, подключил вилку к розетке, и можно пользоваться прибором. Он обеспечивает мгновенный нагрев воздуха.
  • Электрические конвекторы дешевле водяных и газовых моделей. Надежная автоматика, которой оснащены практически все современные электрические радиаторы, защищает прибор от перегрева, обеспечивая безопасность использования. Она же контролирует температуру нагрева, так что можно самостоятельно регулировать ее при помощи интуитивно понятного управления.
  • Внутри корпуса нет никаких движущихся технических узлов, поэтому установки работают совершенно бесшумно.
  • КПД подобных установок очень высокий и составляет 95%.

Недостаток у радиаторов электрического типа один — для их работы необходимо электричество. На сегодня это самый дорогой вид топлива.

Обобщение по теме

Обогревательные конвекторы предназначены для обогрева одного помещения. К ним применяются особые требования. Практически все конвекторные радиаторы должны обладать ценовой доступностью, отвечать санитарно-гигиеническим требованиям, отличаться высокой механической прочностью и демонстрировать надежность и безопасность эксплуатации.

Похожие записи

Комментарии и отзывы к материалу

gidotopleniya. ru

Смотрите также

  • Какой котел выбрать для отопления дома 300 квадратных метров
  • Диаметр полипропиленовых труб для отопления частного дома
  • Бакси котлы отопления
  • Почему берут плату за отопление летом
  • Расчет мощности циркуляционного насоса отопления
  • Угольно дровяные котлы отопления
  • Электрический котел для отопления квартиры
  • Как правильно установить батарею отопления в квартире
  • Генератор водорода для отопления своими руками
  • Рейтинг электрокотлов для отопления частного дома
  • Радиаторы отопления биметаллические леруа мерлен

радиаторы конвекторного типа, виды и преимущества конвекционных батарей

Содержание:

Что представляет собой принцип конвекции
Плюсы и минусы конвекторного отопления
Разновидности систем с использованием конвекторов
Конвекторные отопительные батареи
Электрические конвекторы
Газовые конвекторы
Видео

Конвекторный вид обогрева жилых помещений популярен, поскольку отличается экономичностью и эффективностью.

Он предусматривает использование специальных радиаторов, работающих от электроэнергии, водных систем, а также магистрального или баллонного газа.


Что представляет собой принцип конвекции

Конвекционное отопление основано на применении самых простых физических законов – согласно им теплый воздух становится легче и по этой причине он начинает подниматься вверх. В соответствии с этим принципом работает каждая конвекторная батарея вне зависимости от источника ее питания.

Как показала практика, данная схема обогрева характеризуется эффективностью и в комнатах сравнительно быстро становится комфортно. Конвекторное теплоснабжение обеспечивает обогрев помещений различного назначения, включая крытые лоджии и балконы. Отопление осуществляется за счет нагретого воздуха, быстро насыщающего жилье теплом.


Процесс обогрева происходит следующим образом:

  1. Нагревательный элемент батареи конвекторного типа обладает большой площадью рабочей поверхности и способен сделать теплым окружающий его воздух.
  2. После этого воздушные массы покидают оборудование и устремляются вверх.
  3. Их место занимают холодные потоки воздуха.
  4. Эта последовательность продолжается до тех пор, пока отопительная система полностью не прогреет помещение.

Нагревательные элементы могут функционировать от электрической розетки и за счет использования газообразного топлива. Конвекционные батареи отопления работают благодаря поступлению горячего теплоносителя. Они не имеют корпусов в отличие от газовых и электрических конвекторов. Но принцип их действия аналогичен – прогрев происходит за счет нагретого воздуха, а тепловое излучение у них минимально.

Плюсы и минусы конвекторного отопления

Основные преимущества данного вида обогрева жилья:

  1. Имеется возможность отопления помещений самого разного назначения.
  2. Отсутствие неблагоприятного влияния на состояние воздуха, поскольку конвекторное отопление кислород не сжигает.
  3. Минимальное воздействие на степень влажности воздуха.
  4. Легкий монтаж отопительного оборудования – этот плюс касается электрических агрегатов.
  5. Нет негативного влияния на самочувствие людей.
  6. Большой ассортимент оборудования для обустройства теплоснабжения.


Помимо преимуществ у конвекторного отопления имеются недостатки:

  1. Ощущение перегретого воздуха, что нравится не всем жильцам.
  2. Если в помещении высокие потолки, такой вид отопления будет малоэффективным.
  3. Большая разница между температурой в верхних слоях воздуха и расположенных низко.

Что касается электрического конвекторного отопления, то у него имеется еще один большой недостаток – дороговизна. Но не во всех домах бывает проложена газовая магистраль, а если есть пожелание, чтобы теплоснабжающая система не требовала больших расходов и легко монтировалась, то в этом случае без конвекторов обойтись не удастся.


В дачных постройках, имеющих небольшую площадь, лучшим решением станет обустройство электрического конвекторного обогрева, поскольку удастся сэкономить на прокладке трубопровода и установке отопительного агрегата.

Разновидности систем с использованием конвекторов

Отопительная система, основанная на принципе конвекции, бывает:

  • водяной – с использованием конвекционных батарей отопления, труб и электрического, газового, твердотопливного или жидкостного котла;
  • электрической – подразумевается монтаж электроконвекторов;
  • газовой – в этом случае в помещениях устанавливают газовые конвекторы, которые обычно функционируют от баллонного газа.


Все вышеперечисленные системы теплоснабжения имеют отличительные характеристики.

Конвекторные отопительные батареи

Многие владельцы недвижимости отдают предпочтение классическим вариантам обустройства отопления в собственном домовладении или квартире. Они прокладывают трубопроводы, устанавливают нагревательный агрегат и конвекторную батарею отопления в необходимом количестве. Большим преимуществом является наличие газопровода в доме, поскольку данный вид обогрева с использованием газового котла получается недорогим и эффективным.

Также экономично отопление на основе оборудования, функционирующего на сжиженном газе. Следующими по экономности являются котлы, работающие на твердых видах топлива. Отопление с их использованием получится бесплатным, если поблизости от загородного дома находится лес, в котором можно накануне зимы заготовить дрова. Когда нет возможности нарубать поленья, тогда лучше закупить топливо оптово, что обойдется гораздо дешевле.

В данном случае водяное теплоснабжение предполагает установку конвекторов – радиаторов отопления, которые нужно подключать к трубопроводу, проложенному по помещениям дома. Нагретый теплоноситель после поступления в батареи разогревает металлические поверхности, а затем тепло отдается окружаемому воздушному пространству.


Теплый воздух устремляется в направлении потолочного перекрытия, а его место занимают холодные воздушные потоки. Регулировку температурного режима в водяных системах выполняют при помощи котла или кранов и клапанов, расположенных на батареях. Достаточно часто устанавливают настенные водяные конвекторы отопления, которые эффективны и экономичны.

С учетом сложности осуществления монтажа, обустройство такого варианта теплоснабжения считается оптимальным для зданий, имеющих большое количество комнат, поскольку с финансовой точки зрения установка большого количества автономно функционирующих электрических конвекторов нельзя назвать оправданным.

Также специалисты рекомендуют делать водяное конвекторное отопление в домах, подключенных к газоснабжающим магистралям и тем владельцам недвижимости, у которых имеется доступ к недорогим видам твердого топлива.

Электрические конвекторы

Обустраивать конвекторный обогрев с использованием электрических конвекторов несложно.

Процесс монтажа выглядит следующим образом:

  1. На стену помещения крепят кронштейны.
  2. На них вешают конвекторы.
  3. Обогревательные приборы подключают к электропитанию.

Если необходимо отопить небольшой дачный домик, в котором только одна комната, то работа по монтажу займет не более получаса. В этом случае сложнее будет протянуть провода к розетке, чем повесить прибор. Данный вид конвекторов работает на электричестве.


В отличие от вышеописанных отопительных радиаторов конвекторного типа в них нет теплоносителя и других видов жидкости. Нагрев происходит за счет наличия нагревательных элементов ребристой формы. Они располагаются в нижней части приборов. Забор воздуха осуществляется посредством нижних щелей, а выводится через верхние отверстия.

Функционирование конвекторного оборудования отслеживает автоматика, которая бывает механической или электронной. Первый вид термостатов функционирует на основе принципа биметаллической пластины. После того как температура достигает заданной величины, пластина начинает изгибаться и размыкает контактную группу.

В случае, когда воздух остывает, происходит обратное действие – контакты размыкаются и нагревательный прибор продолжает работу. На нем устанавливают не температуру, а степень нагрева в цифрах.

Электронные термостаты управляются модулями с датчиками, микросхемой и другой электроникой. Эти устройства осуществляют контроль над температурой воздуха, посылая сигнал на включение/отключение ТЭНов.


У данной схемы имеются следующие преимущества:

  1. Конвекторы обладают дополнительным функционалом за счет наличия таймера, антизамерзания, работы в соответствии с заданной программой и т.д.
  2. Экономичность – электроконвекторы экономят электроэнергию в размере 5 – 10%.
  3. Имеется возможность отрегулировать температуру до 1 градуса.

С учетом этих преимуществ лучше всего создавать конвекторное отопление на основе приборов с автоматикой. Они стоят дороже, но экономичность отопления имеет большое преимущество.

Данный способ обогрева обычно используют для теплоснабжения негазифицированных домов средних и малых по площади. Главный его недостаток заключается в том, что за отопление небольшого домика приходится платить значительную сумму денег.

Газовые конвекторы

Это отопительное оборудование может функционировать как на магистральном, так и на сжиженном газе.

Принцип работы газовых конвекторов прост:

  1. Газовая горелка сжигает топливо, в результате чего вырабатывается тепло.
  2. Под воздействием пламени происходит нагрев металлического радиатора.
  3. Ребристый элемент начинает прогревать воздух.
  4. Далее срабатывает принцип конвекции, который был описан ранее.


Теплоснабжение на основе газового конвектора по сравнению с использованием конвекторных батарей отопления не получило такого широкого распространения при обустройстве обогрева жилья. Данные агрегаты монтируют крайне редко. В качестве топлива чаще всего используют сжиженный газ, подаваемый через гибкий шланг.

Использование в таком отопительном оборудовании газовой горелки требует отвода продуктов сгорания, поэтому их оснащают коаксиальными дымоходами, которые выводят непосредственно за наружную стену строения.


По этой причине количество дымоотводящих устройств должно равняться числу дымоходов. Такой способ обустройства отопления не относится к оптимальным вариантам, но при необходимости обогреть небольшой домик, данное решение будет правильным. Для теплоснабжения больших по площади домовладений газовое оборудование не подходит.


подробная классификация, преимущества и недостатки разных моделей

Проблема отопления жилья в нашей стране может быть решена по-разному. В дни суровой зимы чаще всего используется комплексный подход к организации комфортного микроклимата. И не последнюю роль здесь играют конвекторные радиаторы.

Как они работают, и какие существуют виды подобных отопительных приборов?

Содержание

  1. Что такое конвектор, как работает конвекторное отопление?
  2. Классификация конвекторов
  3. Водяные конвекторы
  4. Конвекторы газового типа
  5. Минусы газовых конвекторов
  6. Электрические модели
  7. Обобщение по теме

Что такое конвектор, как работает конвекторное отопление?

Конвекторный радиатор

С технической точки зрения конвектор — это обычная труба, к которой прикреплено большое количество пластин. В трубу поступает теплоноситель, нагревающий попутно и пластины. Между ними курсирует воздух, который, нагреваясь, поднимается вверх к потолку. Там он остывает, опускается вниз и, проходя через пластины, снова поднимается вверх. Именно постоянная циркуляция и позволяет организовать довольно эффективное отопление.

Конструкция конвектора такова. Корпус — это стальная или медная труба. Она способна выдержать давление воды, равное 25 атмосферам. К трубе методом сварки присоединяются пластины, для изготовления которых чаще всего применяется низкоуглеродистая сталь.

Размер пластин и габариты установки рассчитываются с учетом площади конкретного помещения. Иногда для увеличения эффективности конвектора используется отражательный экран. Он закрывает лишь часть установки, но и этого хватает, чтобы увеличить КПД устройства.

В зависимости от того, каким образом обеспечивается циркуляция воздуха в помещении, конвекторы делятся на модели с естественной и принудительной циркуляцией. Во втором случае установка доукомплектовывается небольшим вентилятором. Главное преимущество подобного выбора — высокая скорость нагрева помещения.

Классификация конвекторов

Конверторный обогрев опирается на обязательное использование какого-либо теплоносителя. В зависимости от того, что применяется в качестве него, различают 3 типа отопительных систем:

  1. Водяное отопление.
  2. Газовое.
  3. Электрическое.

Водяные конвекторы

В использовании водяных вариантов есть как преимущества, так и недостатки. Настенные, напольные и встраиваемые модели позволяют организовать отопление любого помещения большой и малой площади. Для создания подобных отопительных приборов используется нержавеющая сталь, отличающаяся высокой стойкостью к коррозии, хорошими противопожарными характеристиками и простотой монтажа.

Приятный внешний вид, небольшой вес изделий, компактность установок и бесшумность работы — все это можно зачислить в список весомых достоинств водяных конвекторов.

Но справедливости ради необходимо перечислить и их недостатки:

  • При циркуляции воздуха к потолку всегда поднимается пыль, делая жизнь аллергиков невыносимой.
  • Использовать водяные конвекторы там, где потолки выше трех метров, нет смысла. Они не будут успевать прогревать помещение. Большая часть тепла будет скапливаться наверху, а пол будет оставаться холодным. Человек подобный дискомфорт воспринимает плохо.
  • Движение воздушных масс — это всегда сквозняки. А если в доме растут маленькие дети, или живут пожилые люди со слабым иммунитетом, то там надолго поселятся простудные заболевания.
  • Водяные конвекторы нельзя использовать совместно с вентиляционными установками. В этом случае весь нагретый воздух будет выводиться наружу, и эффект отопления сведется к нулю.

Обратите внимание! Несмотря на столь существенные недочеты конвекторы водяного типа составляют достойную альтернативу обычным радиаторам.

Конвекторы газового типа

Газовый воздухонагреватель

Газовый конвектор — это автономный отопительный прибор, принцип работы которого предельно прост. Он схож с работой рекуператорного теплообменника. Газ нагревает металлические пластины, которые отдают свое тепло в помещение. Продукты сгорания газа выводятся наружу при помощи дымохода благодаря наличию естественной или принудительной тяги.

К положительным моментам можно отнести простоту установки и универсальность устройства. Монтировать прибор можно в любом помещении. В продаже есть модели самого разного дизайна, габаритов и цветов. Поэтому легко подобрать отопительный прибор, который идеально впишется в концепцию интерьера.

При монтаже не нужно учитывать расположение отопительной разводки и ее уклон, а также выстраивать сложные схемы подключения. Газовый конвектор выставляется в любом удобном месте и используется в качестве основного или дополнительного источника обогрева. КПД подобной установки несколько выше КПД газового котла самого последнего поколения. И это главное преимущество выбора.

Несмотря на такое большое количество положительных моментов, есть у газовых конвекторов и недостатки.

Минусы газовых конвекторов
  • Главный минус заключается в том, что один прибор способен отапливать только одно помещение или отдельно взятую комнату. Чтобы отопить весь дом, придется покупать несколько газовых конвекторов, а это не дешевое удовольствие.
  • Подобное устройство нельзя использовать для организации подачи горячей воды. И этим газовые конвекторы проигрывают двухконтурным газовым котлам, часто применяемым для организации водяного отопления.
  • Производительность установки ограничена ее размерами. Чем меньше прибор, тем меньше он производит тепла.
  • Иногда необходимо замаскировать прибор отопления. В случае с газовым конвектором сделать это будет невозможно. Прикрывать прибор ничем нельзя.
  • Для установки газовых конвекторов необходимо разрешение. Проводить монтаж могут только фирмы и компании, имеющие лицензию на работы подобного типа.

Обратите внимание! Каждый газовый конвектор обладает разной мощностью, а внутри может быть использован чугунный или стальной теплообменник. Чугунный теплообменник более надежен и долговечен.

Электрические модели

Электрические конвекторы серии Beta

Обычные электрические конвекторы тоже имеют довольно простую конструкцию. Их центральный элемент — тэн, который помещен в стальной корпус. В верхней и нижней части последнего есть щелевые отверстия, через которые беспрепятственно циркулируют воздушные массы.

Все существующие модели делятся на две большие группы — напольные и настенные. Напольные конвекторы мобильны, и их можно устанавливать в любом удобном для себя месте. Настенные крепятся там же, где и обычные водяные радиаторы, то есть под подоконником у окна. Они играют роль завесы от холода.

На какие эксплуатационные преимущества можно рассчитывать, выбирая электрические конвекторы?

  • Монтаж установки предельно прост — купил, принес домой, поставил или повесил в выбранное место, подключил вилку к розетке, и можно пользоваться прибором. Он обеспечивает мгновенный нагрев воздуха.
  • Электрические конвекторы дешевле водяных и газовых моделей. Надежная автоматика, которой оснащены практически все современные электрические радиаторы, защищает прибор от перегрева, обеспечивая безопасность использования. Она же контролирует температуру нагрева, так что можно самостоятельно регулировать ее при помощи интуитивно понятного управления.
  • Внутри корпуса нет никаких движущихся технических узлов, поэтому установки работают совершенно бесшумно.
  • КПД подобных установок очень высокий и составляет 95%.

Недостаток у радиаторов электрического типа один — для их работы необходимо электричество. На сегодня это самый дорогой вид топлива.

Обобщение по теме

Обогревательные конвекторы предназначены для обогрева одного помещения. К ним применяются особые требования. Практически все конвекторные радиаторы должны обладать ценовой доступностью, отвечать санитарно-гигиеническим требованиям, отличаться высокой механической прочностью и демонстрировать надежность и безопасность эксплуатации.

Читайте далее:

что это такое, как они работают, преимущества и недостатки

Эффективность отопительной системы во многом зависит от рабочих характеристик установленных в помещении радиаторов. Конвекторные батареи выделяются среди аналогов высокой экономичностью, широкими возможностями при выборе оборудования: предлагаются электрические, газовые, водяные модели.

Содержание

  1. Принцип конвекции
  2. Плюсы и минусы конвекторных радиаторов
  3. Разновидности конвекторного оборудования
  4. Газовые
  5. Водяные
  6. Электрические
  7. Расчет нужного количества радиаторов
  8. Особенности монтажа

Принцип конвекции

Принцип работы конвекторной батареи

Используемый в системах обогрева принцип конвекции заключается в том, что при попадании холодного воздуха в зону теплового излучения он поглощает энергию и прогревается. При этом воздух становится более лёгким, поднимается вверх с одновременной передачей тепла другим предметам. Отсутствие постоянного контакта с источником приводит к постепенному остыванию верхних воздушных слоёв. Из-за этого они становятся более тяжёлыми, опускаются вниз и снова контактируют с оборудованием, излучающим тепло.

Этот цикл непрерывен до тех пор, пока тепловая энергия будет передаваться источником. Интенсивность процесса конвекции может быть увеличена при помощи специализированного оборудования. Использование в составе системы конвекторных батарей отопления позволяет создать мощный направленный воздушный поток. Они работают с неизменно высоким КПД, отличаются отличными показателями энергоэффективности.

Плюсы и минусы конвекторных радиаторов

Конвекторные обогреватели имеют компактные размеры

Можно привести достаточно много аргументов в пользу установки радиаторов конвекторного типа.

  • Простота и надёжность конструкции, что обеспечивает длительную безаварийную эксплуатацию оборудования.
  • Безопасность использования благодаря сравнительно невысокой температуре поверхности корпуса (в большинстве случаев показатель не превышает +60 °С). Но при этом температура нагреваемого воздуха может быть значительно выше.
  • Компактные размеры. Конвекторный радиатор займёт не больше места в помещении, чем более традиционный стальной или чугунный. При необходимости можно выбрать узкую модель, предназначенную для установки под низким окном.
  • Лёгкость монтажа. Для этого достаточно установить кронштейны, разместить на них радиатор и подключить его к источнику нагрева.
  • Функциональность. Производители предлагают широкий выбор моделей, среди которых можно выбрать оборудование с электронным управлением. С его применением пользователь сможет программировать работу радиатора, дистанционно регулировать его параметры. Многие модели позволяют использовать режим энергосбережения, который особенно актуален, если хозяев долгое время нет дома. Для этого предлагается режим «Антизамерзание», при включении которого автоматика будет поддерживать температуру теплоносителя на уровне, который не допустит промерзания системы.
К минусам обогревателей относят высокое энергопотребление

Прежде чем заменить установленные ранее радиаторы традиционной конструкции конвекторными отопительными приборами стоит принять во внимание их недостатки.

  • Высокое энергопотребление: на обогрев 10 м2 потребуется 1 кВт/ч.
  • Значительная разница между температурой вверху и на уровне пола может стать причиной дискомфорта. При выборе оборудования, конструкция которых предусматривает размещение выпускных отверстий на передней стенке, прогрев воздушных слоёв будет более равномерным.
  • Невысокая скорость нагрева при отсутствии вентилятора для принудительного усиления конвекции.
  • В помещениях с большой высотой потолков использование конвекторного отопления малоэффективно.

Постоянное перемещение пыли одновременно с движением воздуха в любом случае не может положительно сказываться на здоровье. Особенно актуальной эта проблема может быть для маленьких детей или аллергиков.

Разновидности конвекторного оборудования

Газовые

Газовый конвектор отопления

При выборе газового конвектора радиатора отопления будет подключаться к центральной магистрали. Установка подобного оборудования возможна только в газифицированных домах или при возможности подключения к баллону со сжиженным газом. Сложность монтажа, необходимость выполнения согласований для установки агрегата компенсируется высокими показателями экономичности и энергоэффективности.

Водяные

Если нужно выбрать наиболее дешёвый в эксплуатации конвектор, батарея водяного типа – идеальный вариант. В зависимости от особенностей конструкции действующей системы отопления можно выбрать модель с нижним или боковым подключением. Простота эксплуатации обеспечивается за счёт монтажа отсекающих кранов. Водяные агрегаты достаточно быстро набирают температуру, но малоэффективны в использовании в помещениях с высокими потолками.

Электрические

Электрический настенный конвекторный обогреватель

Электрические конвекторы выделяются среди аналогов простотой подключения и эксплуатации, способностью работать с КПД до 95% с низким уровнем шума. Как правило, они не оснащаются вентиляторами. Среди недостатков стоит выделить существенный расход электроэнергии и увеличение счетов за коммунальные услуги. Для более высокой экономичности можно выбрать модель с терморегулятором.

Расчет нужного количества радиаторов

Чтобы точно определить количество конверторных батарей, которое необходимо для отопления помещения, необходимо учитывать множество факторов. В первую очередь принимаются во внимание особенности здания: материал изготовления стен, количество окон, их размер, эффективность теплоизоляции.

Точные вычисления делают редко. В большинстве случаев пользуются усреднёнными показателями. При этом имеют значение климатические особенности региона.

Для умеренных широт на 10 м2 площади помещения с высотой потолка до 3 м достаточно 1 кВт мощности отопительных агрегатов. Для северных регионов, к примеру, для Екатеринбурга, этот показатель увеличивается до 1,3 кВт.

Особенности монтажа

Водяные конвекторы

Монтаж и эксплуатация отопительного оборудования напрямую зависит от типа и принципа работы устанавливаемых приборов. Водяной радиатор-конвектор при подключении требует учёта особенностей материала, из которого он изготовлен. Оборудование крепится на стене при помощи кронштейнов. Для подключения к отопительной системе и подачи теплоносителя используются специальные патрубки. Для стыковки можно применять стальные или пластиковые трубы.

Монтаж электрооборудования происходит значительно проще и не требует участия специалистов. Перед установкой достаточно учитывать некоторые правила безопасности. Расстояние до пола должно быть больше 20 см, до розетки – от 35 см, от потолка – от 55 см, от стены – меньше 25 см.

В отношении газовых агрегатов не допускается самостоятельная установка. Даже подробное изучение информации на профильных сайтах не позволяет избежать ошибок, что недопустимо с точки зрения безопасности.

Стальные конвекторные радиаторы отопления: электрические, газовые и водяные

С наступлением зимы и холодов важней всего становится тепло в доме. Без тепла практически невозможно создать уютную и комфортную атмосферу для проживания. Тепло дома, как и тепло души, призвано согревать, защищать и радовать.

Заблаговременно, до начала отопительного сезона, владельцы домов и квартир, строящихся коттеджей и загородных комплексов начинают озадачиваться вопросами выбора системы отопления, которая бы соответствовала их запросам. Главный момент заключается в том, чтобы из многочисленных вариантов радиаторов, представленных на рынке отопительных приборов, выбрать единственно правильный тип радиатора, который бы подходил к выбранной системе и не противоречил конкретным условиям эксплуатации.

Внешний вид конвекторных радиаторов из стали.

Содержание

  • 1 Способы обогрева

  • 2 Принципы работы конвекторных батарей

  • 3 Типы конвекторов: их описание

Способы обогрева

Существует два способа обогревания: конвективный и радиационный (инфракрасный). Конвекция – это движение воздуха, а радиация – обогревание посредством инфракрасного излучения. Практически все радиаторы используют оба способа обогревания, но в разной степени. Поэтому условно большинство нагревательных приборов можно разделить на стальные радиаторы отопления и стальные конвекторы отопления или батареи отопления и конвекторы отопления, или конвекторные радиаторы.

Общеизвестно, что радиаторы конвекторного типа, или конвекторы, отличаются по цене, размеру, весу, материалу изготовления, мощности и дизайну.

Принципы работы конвекторных батарей

Наиболее популярные на сегодня радиаторы отопления – это стальные конвекторы отопления (или стальные батареи конвекторного типа).

Принцип работы конвекторной системы.

Среди приборов отопления конвектор – лидер по общему количеству преимуществ и минимальному количеству недостатков. Сделать выбор в его пользу – лучший способ позаботиться о теплом комфорте дома.

Когда в помещении работают радиаторы отопления конвекторного типа, горячие воздушные массы перемешиваются с холодными, а воздух равномерно и быстро нагревается. Все стальные радиаторы и конвекторы автоматически отключаются при сильном нагревании и оснащены функцией автономного контроля температуры. Конвекторы безопасносны в эксплуатации, потому что у них есть специальные защитные панели, которые не нагреваются до такой температуры, чтобы в случае прикосновения к ним вызвать ожег. Возможность попадания влаги внутрь практически исключена, поэтому конвекторы устойчивы к процессам коррозии.

Типы конвекторов: их описание

Конвекторы бывают электрическими, газовыми и водяными.

Электрические конвекторные батареи просты в монтаже и использовании. Их можно подключать везде, где есть электричество. Широкую популярность получили настенные и плинтусные электрические конвекторы, потому что они, как правило, имеют встроенную систему контроля и программирования уровня подачи тепла. Это значит, что днем подачу можно усиливать, а ночью – уменьшать, тем самым экономя электроэнергию.

В офисных зданиях, производственных помещениях, квартирах и загородных домах используются газовые радиаторы отопления, которые могут работать на природном или сжиженном газе. Газовые конвекторы, как и их собратья – электрические батареи отопления, просты в установке и использовании. Чаще всего газовая батарея устанавливается под подоконником. Это удобно и эстетично, поскольку люди привыкли именно к такому расположению элементов отопления в доме. Чтобы с улицы подвести трубу для подачи газа, делаются одно отверстие в стене и, соответственно, второе для вывода продуктов сгорания.

Устройство электрического конвектора.

Конечно, сама процедура подведения и подключения газа затратна по времени и финансам. Ведь сначала нужно получить разрешение в соответствующих органах, затем выбрать организацию (желательно с лицензией) на проведение установочных работ и заключить с ней договор. Но если все делать заблаговременно, т. е. с правильным расчетом времени, то газовые конвекторы могут стать идеальным выбором для обогрева помещения.

Газовые конвекторы безопасны. Они автоматизированы, могут работать автономно в случае перебоев с электроэнергией. Камеры сгорания и вывода продуктов распада надежно закрыты, т. е. исключают возможность утечки газа. Кроме того, газовые конвекторные батареи устойчивы к морозу. К единственному явному недостатку можно причислить их большую толщину.

Водяные конвекторы применяются для обогрева жилых и нежилых помещений. Они производятся из нержавеющей стали высокого качества, что позволяет увеличить их эксплуатационный срок и обеспечить устойчивость к процессам коррозии. Современные водные конвекторы компактны, легковесны, имеют привлекательный дизайн, просты в монтаже и использовании. Наличие системы, защищающей от перегрева, говорит о безопасности их использования в помещении. Однако в помещении с высокими потолками тепло не всегда равномерно распределяется в пространстве комнаты. Это, пожалуй, единственный недостаток водяных конвекторов, который нужно иметь в виду при выборе приборов отопления.

  • Автор: admin
