Водяные конвекторы отопления

Потребители довольно консервативны в выборе приборов отопления. Многие традиционно предпочитают чугунные батареи или биметаллические радиаторы. Однако существует система обогрева, позволяющая создать не менее комфортные условия в помещении, надежная и простая в эксплуатации.

Устройство и принцип работы водяных конвекторов отопления

1. Корпус конвектора.
2. Теплообменник.
3. Декоративная решетка.
4. Тангенциальный вентилятор.
5. Большая декоративная крышка.

6. Малая декоративная крышка.
7. Декоративная окантовка.
8. Крепежная ножка.
9. Юстировочные винты.
10. Крепежный болт.

11. Шаровый кран.
12. Запорно-регулировочный клапан.
13. Гибкая подводка.
14. Прокладки.









Теплоносителем в данных приборах является горячая вода, циркулирующая по трубе, на которой смонтирован теплообменник – металлические пластины. Конструкция помещена в защитный короб или нишу с решеткой для свободного выхода теплого воздуха.

Принцип работы данной системы обогрева построен на физическом явлении – конвекции воздуха. Холодный поток, попадая на теплообменник, нагревается и поднимается в верхние слои, освобождая место для следующей порции прохладной воздушной массы. В зависимости от способа воздухообмена различают два вида конвекции:

• Естественная. Движение воздуха происходит само по себе, без постороннего вмешательства. Такие приборы маломощны и смогут обогреть небольшие помещения с низкими потолками. Обычно устанавливаются там, откуда попадает большое количество холодного воздуха – у дверных и оконных проемов, витрин магазинов. Такие конвекторы хорошо дополняют основную систему отопления.
• Принудительная. Рядом с теплообменником устанавливается вентилятор, постоянно нагнетающий воздушные массы с низкой температурой, что обеспечивает циркуляцию воздуха до полного обогрева окружающего пространства. Конвекторы с принудительной вентиляцией достаточно мощные, являются самодостаточной системой отопления больших торговых залов, складов, бассейнов.

Несмотря на кажущуюся простоту конструкции водяной конвектор – это технический прибор, собранный на основе точного инженерного расчета. Все детали изготавливаются из специально подобранных материалов.

• Каждая пластина, или ламель, имеет определенную площадь, все они прикреплены к трубе на конкретном расстоянии друг от друга. Расчет помогает найти «золотую середину» между количеством пластин и расстоянием между ними для свободного движения воздушных потоков.
• На процесс конвекции влияет коэффициент теплопроводности металла, из которого изготовлен теплообменник. Детали из меди, алюминия или биметаллические конструкции быстрее нагреваются и отдают тепло, чем стальные.
• Еще один способ повысить эффективность теплообмена – изготовить ламели с рифленой поверхностью. Общая площадь увеличится за счет неровностей, соответственно, больше горячего воздуха попадет в помещение.

Потери тепла могут происходить из-за неплотного прилегания пластин к трубе. Поэтому в приборах из стали для лучшего соединения используют сварочный аппарат. Если конвектор изготовлен из меди, то здесь потребуется паяльник. В биметаллических конструкциях алюминиевые ламели надевают на медную трубу, а затем дорном расширяют ее диаметр. Либо пластины оснащаются специальными манжетами, максимально плотно охватывающими трубу.

Система обогрева с принудительной конвекцией

В таких приборах внутри кожуха с теплообменником устанавливается вентилятор, который затягивает воздух вовнутрь и прогоняет его через горячие пластины. Это повышает скорость конвекции и помогает быстрее обогреть окружающее пространство. В размещении вращающихся лопастей также возможны варианты.

• В тангенциальном вентиляторе крыльчатка расположена вдоль всей трубы, при вращении воздух двигается параллельно пластинам.
• При аксиальном расположении в торце теплообменника движение лопастей прогоняет воздух перпендикулярно ламелям.

Принудительная конвекция эффективнее естественной, но есть существенный минус – работу вентилятора сопровождает постоянный шум. К тому же для запуска двигателя требуется подключение к электросети, что не всегда возможно.

Все движущиеся части, а также сам теплообменник, заключены в стальной короб, одна из плоскостей которого представляет собой решетку. Это позволяет воздушному потоку свободно двигаться в нужном направлении, и при этом защищает от попадания внутрь посторонних предметов.

Виды отопительных конвекторов

Электрические конвекторы потребляют большое количество электроэнергии. К тому же, чтобы увеличить срок эксплуатации прибора, производители устанавливают низкотемпературный нагревательный элемент, что снижает эффективность теплообмена.

Для эксплуатации газовых конвекторов необходимо устанавливать дымоход. Воздух в теплообменнике нагревается за счет выделения тепла при сжигании топлива, а продукты горения должны выводиться за пределы помещения.

Водяные конвекторы отличаются не только дешевым теплоносителем, но и разнообразием модификаций. Удобный монтаж позволяет установить систему обогрева там, где она будет максимально эффективной.

Методы установки водяных конвекторов

Универсальность расположения водяных приборов обогрева делает их наиболее привлекательными для потребителя. Различают настенные, напольные и встраиваемые конвекторы.

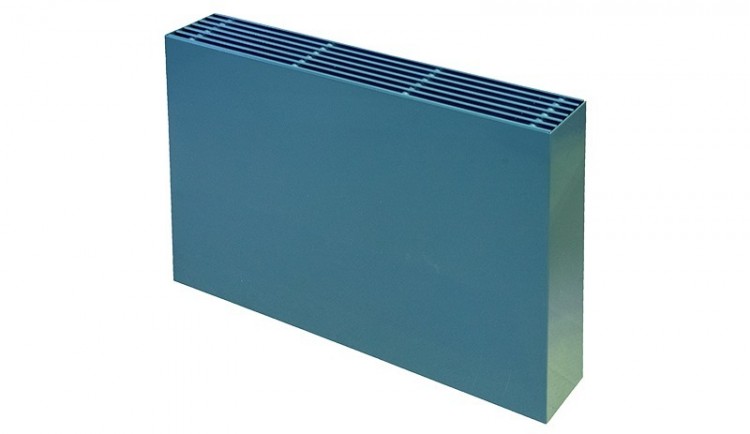

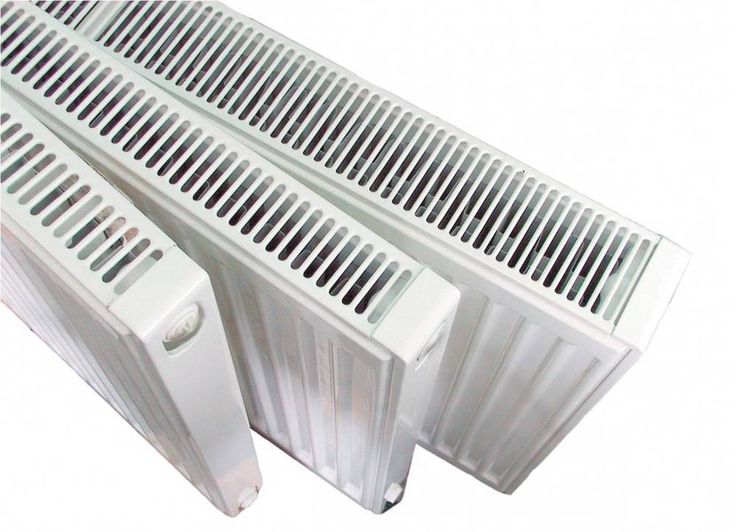

Настенные модели

На сегодняшний день это наиболее популярный вид установки. Особенность такого конвектора – удобство монтажа, небольшой вес, позволяющий закрепить оборудование даже на некапитальных перегородках, большое количество модификаций.

Чаще всего в настенных приборах используется естественная конвекция. Чтобы увеличить теплоотдачу, производители помещают теплообменник в специальный кожух, по высоте значительно превышающий размеры основного устройства. Такое решение создает дополнительную тягу, а специальные отверстия формируют движение воздуха в заданном направлении..

Напольные модели

Отличаются от настенных методом монтажа и скромными размерами. Оборудование устанавливается на полу. Такая модель очень удобна в эксплуатации там, где невозможно другое расположение – например, в промышленных ангарах с большим остеклением. Довольно часто в них используется вентилятор для принудительной конвекции.

Напольные изделия также могут иметь функциональный или декоративный кожух. Хотя они изготовлены из стали, поверхность металла не нагревается слишком сильно, что выгодно отличает водяной конвектор от радиатора. Сталь легко окрасить в любой цвет, что позволяет подобрать систему обогрева к конкретному стилю интерьера.

Встраиваемые модели

Этот вид оборудования отличается принципом установки. Агрегаты чаще всего монтируют ниже уровня пола, но по такому же принципу их можно встраивать в подоконники или плинтусы. Все зависит от цели использования. Чаще всего их устанавливают в бассейнах, оранжереях, спортзалах, торговых центрах, там, где большая отапливаемая площадь и есть панорамное остекление.

• Теплый поток воздуха исключает образование конденсата на окнах, поскольку прибор устанавливается ниже уровня окна, холодный воздух падает на теплообменник и попадает в помещение уже теплым.
• Оборудование не занимает дополнительное место в помещении. Однако о его размещении стоит подумать заранее.
• Декоративная решетка, закрывающая кожух, отлично впишется в любой интерьер. Главное условие – ее прочность, потому что она расположена вровень с напольным покрытием и всегда есть вероятность того, что по ней будут ходить.

Нюансы монтажа:

• установку необходимо производить на стадии строительства, поскольку требуется надежная стяжка и место для укладки;
• если модель не оснащена вентилятором, то место установки должно быть надежно изолировано от потерь тепла через корпус конвектора;
• через декоративную решетку на теплообменник попадает большое количество пыли, что может помешать нормальному теплообмену и сократить срок эксплуатации. Необходимо постоянно следить за чистотой внутреннего пространства конвектора.

Чаще всего используется оборудование с принудительной конвекцией и вмонтированной системой дренажа для сбора и отвода накопившейся влаги. Еще одно ограничение – размер встраиваемой модели. На верхних этажах здания нельзя устанавливать мощные конвекторы с высотой корпуса в несколько десятков сантиметров.

Контроль рабочей температуры

Погодные условия нестабильны, солнечная погода за окном может поднять температуру и в помещении с работающим конвектором. Чтобы избавиться от избыточного тепла, в корпусе устанавливается терморегулирующий клапан. Это может быть заводской вариант, либо установку придется произвести самостоятельно. Ограничение подачи горячей воды производится механически или с помощью электроники. Еще один вариант – поставить заслонку и регулировать воздушный поток, открывая или закрывая ее вручную.

Водяной конвектор для охлаждения

Специально адаптированные модели можно использовать не только для отопления, но и для охлаждения воздуха. Для этого в теплообменнике монтируется два резервуара – один с водой, другой – со специальной жидкостью. В режиме охлаждения конвектор с хладагентом подключается к чиллеру и «выдает» в окружающую среду прохладный воздушный поток. Поскольку в данном случае о естественной конвекции не может быть и речи, подобные модели в обязательном порядке оснащаются вентиляторами.

Плюсы и минусы водяных конвекторов отопления

Для сравнения выбраны обычные радиаторы, хорошо знакомые всем потребителям.

• Конвекторы быстрее нагреваются до расчетной мощности, не требуя при этом сильного нагрева жидкости.
• Они создают воздушную тепловую завесу, не давая стеклам запотеть или промерзнуть.
• В них не бывает воздушных пробок, а легкий вес позволяет производить установку в самых необычных местах.
• Водяные конвекторы, в отличие от радиаторов, абсолютно безопасны в эксплуатации.
• Дизайнерская привлекательность встраиваемых моделей делает их наиболее популярными при строительстве жилых домов.

Минусов немного, но о них надо знать.

• Конвекторы нельзя использовать в помещениях с установленной системой искусственной вентиляции.
• При конвекции воздуха возможно образование сквозняков.
• Поскольку воздух при движении захватывает и переносит частицы пыли, необходимо следить за чистотой помещения и чаще проводить влажную уборку.

Зная все достоинства и недостатки двух видов отопительных систем, легко сделать правильный выбор.

Чем отличаются конвекторы от радиаторов и в чём их преимущество

В вопросах проектирования и монтажа современных систем водяного отопления помещений различного назначения прогресс не стоит на месте: радиаторы уступают дорогу более совершенным конвекторам. Водяные конвекторы производства завода “Изотерм” – это улучшенный, более совершенный аналог привычных водяных радиаторов, это новые, современные технологии.

В конвекторе – иной, более совершенный принцип устройства:

Конструкция конвекторов – это полная противоположность конструкции радиаторов. Применение трубы с оребрением значительно увеличивает площадь теплоотдачи. Медь отличается высокой теплопроводностью, а алюминий теплоемкостью. Кроме того, эти материалы практически не подвержены коррозии. Специалисты утверждают, что при применении этих металлов и компактного размещения пластин оребрения коэффициент полезного действия, по сравнению с радиаторами, увеличивается более чем на 50%.

Конструкция конвектора и используемые в производстве материалы настолько эффективны, что позволяют конвектору даже при низкой температуре теплоносителя обеспечивать комфортное тепло. Это особенно важно для качественного отопления, так как в России теплоноситель порой не превышает 50-55°С.

В отличие от радиатора, который в основном излучает тепло, конвектор передает тепло с помощью циркуляции воздуха, что обеспечивает более равномерный прогрев помещения.

Удобство

• Практичность. Конвектор не требует профилактической промывки перед отопительным сезоном, так как не подвержен засорам и, как следствие, коррозии.
• Комфорт. Специальный терморегулятор позволяет создавать комфортную температуру в помещении.
• Защита от сквозняков. Благодаря своей конструкции конвектор создает мощный поток теплого воздуха, направленный вверх вдоль окна, что исключает сквозняки при проветривании.
• Компактность. Конвектор не занимает много места и впишется в интерьер любого маленького помещения, в нишу или ванную комнату.
• Легкость. Помимо малых габаритов, конвекторы имеют очень малый вес по сравнению с радиаторами. Для примера, стандартный чугунный радиатор мощностью 1 кВт весит 38 кг, в то время, как конвектор такой же мощностью – только 6 кг. Простота конструкции, малые вес и габариты обеспечивают простоту монтажа при установке конвектора.

Энергоэффективность

Конвекторы значительно экономичнее радиаторов. В радиаторах теплоноситель заполняет весь прибор, а в конвекторе лишь трубу с оребрением. В стандартном радиаторе используемый объем воды в теплообменнике может составлять более 7 литров, в конвекторе значительно меньше – от 0,4 до 0,8 литра.

Поскольку для эффективной работы конвектору требуется значительно меньше теплоносителя, экономия энергии очень существенна.

Конвектор эффективно прогревает помещение даже при низкой температуре теплоносителя. В частном доме с индивидуальной котельной конвектор поможет сэкономить до 50% топлива. Малый объем теплоносителя (0,4л воды в конвекторе мощностью 1кВт, что в 8 раз меньше, чем у радиатора) и применение материалов с высокой теплопроводностью (медь, алюминий) обеспечивают прогрев помещения от 0 до 20 С всего за 15 минут.

Безопасность

• От ожогов: в медно-алюминиевом конвекторе нагревательный элемент спрятан за кожухом, температура которого не превышает 43°С, что исключает ожоги и актуально при установке в детских комнатах. У радиаторов же нагрев корпуса может доходить до 90°С, а у масляных – и до 150°С.
• От протекания: Один из главных минусов радиаторов в том, что они “плохо переносят” гидравлические удары, особенно это касается панельных радиаторов, у которых сварка проходит по всему периметру, Это усиливает вероятность протекания прибора. В конвекторах компании “Изотерм” напротив, сварной шов отсутствует. В местах соединений применяется серебросодержащий припой, методом окунания. Поэтому, при сильных гидравлических ударах, а это, прежде всего, относится к жителям нижних этажей, непременно, следует выбирать конвектор.

Универсальность

Конвекторы производства АО “Фирма Изотерм” подходят к любым типам труб, а также совместимы с любыми элементами системы отопления и с любыми котлами.

Долговечность

Срок службы медно-алюминиевых конвекторов производства завода “Изотерм” при соблюдении всех условий эксплуатации – более 50 лет.

Уникальный дизайн

Дизайн конвекторов ряда серий был разработан в студии Артемия Лебедева, благодаря чему они органично впишутся в любой интерьер. Есть возможность подобрать цвет лицевой панели по каталогу RAL, можно стилизовать панель под дерево. Некоторые модели имеют съемную панель, что позволяет перекрасить ее в любой цвет после установки прибора и облегчают уход за ним.

Стерлингхит

Конвектор Radiation

Sterling Конвекторы предназначены для установки как принудительного водяного, так и двухтрубного парового отопления с нагревательными элементами легкой конструкции из цветных металлов. Они доступны в (7) основных типах для удовлетворения широкого спектра применений в отоплении в институциональных зданиях, больницах, гостиницах, офисных зданиях, школах, квартирах и других строениях. Разнообразие стилей корпусов шкафов позволяет выбрать привлекательную и функциональную установку, которая впишется в любой интерьер здания — современный или традиционный. Разработанные для максимальной гибкости монтажа, конвекторы Sterling доступны в отдельно стоящих, полуутопленных, настенных и полностью утопленных моделях. Корпуса изготовлены из толстостенной стали и покрыты грунтовкой, пригодной для покраски в полевых условиях, или окрашены в любой из декоративных цветов из таблицы Sterling Color Chart.

Тип FS-A/FSG-A:

Свободностоящий шкаф типа FS-A предназначен для использования снаружи и установки заподлицо со стеной. Легко монтируемый без изменения внутренней части стены, корпус FS-A часто используется для модернизации системы, когда желательно избежать затрат на встраивание блока в стену. Показанный арочный воздухозаборник является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (FSG-A).



Тип W-A:

Конвектор W-A представляет собой полностью открытый настенный блок с плоской верхней частью. Выпускная решетка находится на лицевой стороне корпуса. Передняя часть корпуса оборачивается вокруг устройства и крепится к боковым сторонам шкафа зажимами. Вход воздуха осуществляется через открытое дно корпуса агрегата.



Тип SR-A/SRG-A Полувстраиваемый:

Конструкция шкафа аналогична модели FS-A. Корпус выступает на расстоянии всего 2 1/4 дюйма от стены. Полный блок включает в себя корпус, переднюю панель с выпускной решеткой и арочным входным отверстием, нагревательный элемент. Передняя панель легко снимается для очистки или доступа к нагревательному элементу. Агрегат может быть оснащен встроенной входной решеткой. , (СРГ-А).



Тип PW-A/PWG-A

Это частично встраиваемый блок с закругленным передним фланцем и решеткой для выпуска воздуха венецианского типа, стандартный для настенного монтажа, как показано на рисунке. Шкаф выдвигается всего на 2 1/4 дюйма от стены. Передняя часть корпуса крепится и привинчивается к скобам на облицовке блока, установленной в нише стены. Вход воздуха осуществляется через открытую нижнюю часть блока (PW-A). Блок может быть оснащен встроенной решеткой на входе, ( ПРГ-А).

Тип SF-A/SFG-A:

Отдельностоящий корпус типа SFA предназначен для использования снаружи и установки заподлицо со стеной. Корпус SF A, легко устанавливаемый без изменения внутренней части стены, часто используется для модернизации системы, когда желательно избежать затрат на утопление устройства в стене. Показанный арочный воздухозаборник является стандартным. Агрегат может быть оснащен встроенной решеткой на входе (SFG-A).



Тип SW-A:

Эта модель представляет собой полностью открытую настенную подвеску с выпускной решеткой, расположенной в наклонной верхней части. Корпус оборачивается вокруг устройства и крепится к боковым сторонам с помощью зажимов. Вход воздуха осуществляется через открытую нижнюю часть блока. Наклон вершины 30°. Проконсультируйтесь с заводом-изготовителем о наличии из нержавеющей стали.



Тип RF-A/FRG-A и FWG-A:

Предназначен для полного утопления в стене. Металлическая передняя часть с фланцевым краем содержит выпускную решетку и входное отверстие и крепится винтами. Он легко снимается для доступа к нагревательному элементу. Стандартный агрегат предназначен для напольного монтажа с арочным входным отверстием (RF-A). Агрегат может быть оснащен встроенной решеткой на входе (показан RFG-A).
