Чем отличаются конвекторы от радиаторов и в чём их преимущество
В вопросах проектирования и монтажа современных систем водяного отопления помещений различного назначения прогресс не стоит на месте: радиаторы уступают дорогу более совершенным конвекторам. Водяные конвекторы производства завода “Изотерм” – это улучшенный, более совершенный аналог привычных водяных радиаторов, это новые, современные технологии.
В конвекторе – иной, более совершенный принцип устройства:
Конструкция конвекторов – это полная противоположность конструкции радиаторов. Применение трубы с оребрением значительно увеличивает площадь теплоотдачи. Медь отличается высокой теплопроводностью, а алюминий теплоемкостью. Кроме того, эти материалы практически не подвержены коррозии. Специалисты утверждают, что при применении этих металлов и компактного размещения пластин оребрения коэффициент полезного действия, по сравнению с радиаторами, увеличивается более чем на 50%.
Конструкция конвектора и используемые в производстве материалы настолько эффективны, что позволяют конвектору даже при низкой температуре теплоносителя обеспечивать комфортное тепло.
В отличие от радиатора, который в основном излучает тепло, конвектор передает тепло с помощью циркуляции воздуха, что обеспечивает более равномерный прогрев помещения.
Удобство
- Практичность. Конвектор не требует профилактической промывки перед отопительным сезоном, так как не подвержен засорам и, как следствие, коррозии.
- Комфорт. Специальный терморегулятор позволяет создавать комфортную температуру в помещении.
- Защита от сквозняков. Благодаря своей конструкции конвектор создает мощный поток теплого воздуха, направленный вверх вдоль окна, что исключает сквозняки при проветривании.
- Компактность. Конвектор не занимает много места и впишется в интерьер любого маленького помещения, в нишу или ванную комнату.
- Легкость. Помимо малых габаритов, конвекторы имеют очень малый вес по сравнению с радиаторами. Для примера, стандартный чугунный радиатор мощностью 1 кВт весит 38 кг, в то время, как конвектор такой же мощностью – только 6 кг. Простота конструкции, малые вес и габариты обеспечивают простоту монтажа при установке конвектора.
Энергоэффективность
Конвекторы значительно экономичнее радиаторов. В радиаторах теплоноситель заполняет весь прибор, а в конвекторе лишь трубу с оребрением. В стандартном радиаторе используемый объем воды в теплообменнике может составлять более 7 литров, в конвекторе значительно меньше – от 0,4 до 0,8 литра. Поскольку для эффективной работы конвектору требуется значительно меньше теплоносителя, экономия энергии очень существенна.
Конвектор эффективно прогревает помещение даже при низкой температуре теплоносителя. В частном доме с индивидуальной котельной конвектор поможет сэкономить до 50% топлива. Малый объем теплоносителя (0,4л воды в конвекторе мощностью 1кВт, что в 8 раз меньше, чем у радиатора) и применение материалов с высокой теплопроводностью (медь, алюминий) обеспечивают прогрев помещения от 0 до 20 С всего за 15 минут.
Безопасность
- От ожогов: в медно-алюминиевом конвекторе нагревательный элемент спрятан за кожухом, температура которого не превышает 43°С, что исключает ожоги и актуально при установке в детских комнатах. У радиаторов же нагрев корпуса может доходить до 90°С, а у масляных – и до 150°С.
- От протекания: Один из главных минусов радиаторов в том, что они “плохо переносят” гидравлические удары, особенно это касается панельных радиаторов, у которых сварка проходит по всему периметру, Это усиливает вероятность протекания прибора. В конвекторах компании “Изотерм” напротив, сварной шов отсутствует. В местах соединений применяется серебросодержащий припой, методом окунания. Поэтому, при сильных гидравлических ударах, а это, прежде всего, относится к жителям нижних этажей, непременно, следует выбирать конвектор.
Универсальность
Конвекторы производства АО “Фирма Изотерм” подходят к любым типам труб, а также совместимы с любыми элементами системы отопления и с любыми котлами.
Долговечность
Срок службы медно-алюминиевых конвекторов производства завода “Изотерм” при соблюдении всех условий эксплуатации – более 50 лет.
Уникальный дизайн
Дизайн конвекторов ряда серий был разработан в студии Артемия Лебедева, благодаря чему они органично впишутся в любой интерьер. Есть возможность подобрать цвет лицевой панели по каталогу RAL, можно стилизовать панель под дерево. Некоторые модели имеют съемную панель, что позволяет перекрасить ее в любой цвет после установки прибора и облегчают уход за ним.
Внутрипольные водяные конвекторы Techno: характеристики и отличия
Проблема организации отопления дома решается различными способами, в зависимости от типа помещения, его назначения, требованиями к уровню комфорта и условиями эксплуатации. Тепло в помещение подается разными способами — жидкими теплоносителями, нагретым воздухом, инфракрасным излучением. Существуют и комбинированные нагревательные системы, например внутрипольные конвекторы. Выбор внутрипольных водяных конвекторов фирмы Techno очень широкий.
В этих устройствах тепло подается по трубопроводам внутрь корпуса, а оттуда поступает в комнату вместе с нагретым воздухом вследствие конвекции или продуваемым вентиляторами. Кроме установок с жидкостными теплообменниками производятся и отопительные устройства, оснащенные электронагревателями, обычно ТЭН. Системы на базе жидкого теплоносителя намного выгоднее — в летнее время их можно использовать в качестве охладителей, подавая по трубам холодную воду.
Особенности внутрипольных конвекторов Техно
Модельный ряд состоит из нескольких серий, отличающихся наличие вентилятора, мощностью, глубиной монтажа, формой и размерами. Отличие от моделей других брендов состоит в том, что их можно подключать ко всем существующим системам жидкостного отопления — однотрубным, двухтрубным, автономным открытым и закрытым, централизованным.
Серии скрытой установки отличаются эксплуатационными характеристиками, позволяющими выбрать лучшую модель для самых разных помещений. Некоторые модели оснащаются сменными решетками разного дизайна, позволяющими вписать обогреватель в разные типы интерьера.
Внутрипольные конвекционные системы Techno отличаются бесшумной работой, даже при комплектации вентилятором, низким потреблением энергии, легкостью очистки и простотой регулировки. Долговечность устройств обеспечивается использованием медно-алюминиевых теплообменников, не поддающихся коррозии даже во влажных помещениях. Температура теплоносителя может достигать 130 0С, что значительно повышает КПД системы.
Основные виды водяных конвекторов
В зависимости от предстоящих задач, модели бренда Техно можно выбрать в различных типах конструкций:
- с естественной циркуляцией воздуха;
- с вентиляторами;
- с подключением к приточной вентиляции;
- повышенной мощности;
- для условий повышенной влажности;
- нестандартной формы.
Такая широта выбора позволяет купить прибор , максимально соответствующий параметрам помещения и требованиям к отоплению.
Конвекторы с вентилятором и без вентилятора
В модельном ряде Techno выпускаются устройства с вентиляторами и природной циркуляцией. Первые более удобны в помещениях, где необходим быстрый нагрев и постоянное поддержание стабильного теплового режима. Они обычно устанавливаются у порогов дверей, под широкими оконными проемами, в магазинах, офисах и других помещениях с высокой проходимостью, где дверь часто открывается на улицу и возможен приток холодного воздуха.
Модели без вентилятора удобны в жилах помещениях и системах теплых полов. Медленная, но стабильная конвекция обеспечивает постоянный прогрев воздуха в комнате и отсутствие сильных воздушных потоков. Работают они совершенно бесшумно.
Модельный ряд конвекторов
Выпускаются жидкостно-воздушные встраиваемые отопители в шести сериях:
- USUAL;
- AIR с вентиляторами;
- Power;
- VENT;
- AIR с подключением к приточным воздуховодам;
- WD для влажных помещений;
- нестандартной конфигурации.
Отличаются они разными параметрами, среди которых обращать внимание при выборе следует на тот, который важен именно для конкретных условий эксплуатации.
Особенности конвекторов Techno Power
В этой серии устройства выпускаются в двух модификациях — KVZVh и KVPVh. Они полностью готовые к монтажу и подключаются к трубопроводам без дополнительной подготовки. Стандартные разъемы ½ дюйма с резьбой обеспечивают надежность и герметичность соединения.
В стандартную комплектацию входят теплообменники особой конструкции с высоким коэффициентом теплопередачи, резиновые опоры двигателей для снижения уровня шума и вентиляторы повышенной мощности. Бесступенчатые регуляторы силы потока воздуха плавно изменяют интенсивность обогрева. Стандартные размеры по корпусу — 250, 270, 370Х 75, 130Х 800-4.800 мм (ШхВхД).
Рассчитаны приборы на рабочее давление до 16 бар (макс — 30 бар) и температуру жидкости до 130 0С. Работают как с водой, так и с гликолевыми растворами. Корпус выполнен из оцинкованной стали повышенной коррозионной защиты и покрыт слоем порошковой краски. Декоративные рамки U и F-профилей позволяют установку на полах с любым покрытием.
Преимущества конвекторов Techno Vent
Отопители этого типа используются как вспомогательные для систем теплых полов, радиаторов и других типов отопления. В небольших комнатах их можно устанавливать как основные приборы. Автоматика регулировки скорости вращения двигателя обеспечивает широкий диапазон регулировок температуры в доме без участия человека.
Главные преимущества серии:
- автономность работы;
- широкий диапазон мощности;
- эффективность и скорость прогрева;
- стабильность работы;
- низкая шумность;
- минимальные требования к обслуживанию.
Обогреватели одинаково хорошо подходят для отопления как жилых, так и промышленных и общественных помещений.
Другие популярные модели
В линейке Техно есть много удачных моделей отопителей скрытого монтажа. Одна из популярных — WD (KVZs), рассчитанная на повышенный уровень влажности. Особенность конструкции — наличие отводных патрубков для дренажа конденсата и попавшей внутрь воды. Выпускаются в модификациях с вентиляторами и без них в расширенном диапазоне размеров 200, 250, 300, 350, 420х 85, 105, 120, 140х 800 – 4.800 мм (ШхВхД).
Вторая популярная серия — AIR. В устройствах конструктивно предусмотрено подключение к патрубкам приточных воздуховодов с природной или принудительной циркуляцией. Для регулировки потоков воздуха установлены шаберные заслонки.
Все модели из разных серий Techno могут производиться в корпусах из нержавеющей стали, а теплообменники окрашиваться в цвет корпуса. Это добавляет к стоимости 10 – 20% от цены стандартных. Также все модификации могут изготавливаться в разной конфигурации корпуса, например, для угловой установки или монтажа в подоконники, вокруг колонн, в нишах, или в другие архитектурные детали.
Дополнительные элементы для конвекторов
Для монтажа внутрипольных систем водяного отопления нет необходимости покупать дополнительные элементы, кроме резьбовых фитингов для подсоединения к трубопроводам (часто они входят в комплект) и декоративных решеток, если штатные не подходят по дизайну. Обычно скрытые обогреватели используются как вспомогательные, поэтому терморегуляторы на них не устанавливаются, а используются на основном отоплении.
Как выбрать место для установки внутрипольного конвектора
Обычно монтаж внутрипольных конвекционных обогревателей производится перед панорамными окнами во всю длину, у дверных проемов и местах, где необходимо создание тепловой завесы. Также удобно установить их перед выходами на лоджии и балконы.
В помещениях промышленного назначения их можно устанавливать перед воротами и дверями, через которые проезжает техника. Только в этом случае необходимо позаботиться, чтобы защитные решетки обладали необходимой прочностью. По длине модели выбираются в соответствии с размерами проема.
Если двери или окна обладают значительной шириной, несколько приборов монтируются последовательно, но каждый подключается отдельно. При выборе модели необходимо следить, чтобы над полом не выступали части корпуса, а декоративная решетка находилась на одном уровне с покрытием.
Конвекторы водяные | компания Регион-Комфорт
Конвекторы водяные, все о них:
Батареи — практически неотъемлемая часть большинства отопительных систем. Водяные конвекторы считаются одной из их разновидностей. Отопление помещения они обеспечивают за счет выработки теплого воздуха, который повышает температуру в помещении. Его нагрев происходит благодаря постоянному поступлению и циркуляции горячей воды.
Конвекторы водяные имеют несколько основных отличий от классических радиаторов:
→ Повышенная безопасность
Корпус таких отопительных приборов нагревается значительно меньше. Это снижает риск получения ожога, который особо характерен для сильно нагретых чугунных батарей, преимущественно старого образца. Радиаторы нагреваются сильнее, поскольку принцип их работу подразумевает отдачу тепла через корпус.
→ Уменьшенные размеры
Водяные конвекторы существенно компактнее обычных батарей, иногда в несколько раз. Это упрощает их транспортировку и монтаж на месте, снижает вес, а значит и нагрузку на перекрытия и напольные покрытия. Кроме того, за счет использования небольших по размеру нагревательных элементов удается экономить полезную жилую площадь, что важно для небольших домов.
→ Ускоренный прогрев помещений
Горячий воздух, исходящий от водяных конвекторов, нагревает пространство внутри жилищ значительно быстрее, чем тепло от радиаторов. Это позволяет быстро создать комфортную атмосферу, например, после отъезда или при резком похолодании. Особенно важной такая возможность становится для объектов, которые эксплуатируются нерегулярно — для дач или загородных домов.
→ Обслуживания обширных объектов
Конвекторы водяные вряд ли подойдут для промышленных цехов. Но их достаточно, чтобы обслуживать даже весьма просторный коттедж высотой в несколько этажей или офис. Конечно, с учетом площади может потребоваться установка дополнительных устройств. Этот аспект стоит учитывать еще на этапе приобретения отопительного оборудования.
→ Современный внешний вид
В отличие от батарей, которые нередко имеют оформление в стиле ретро, водяные конвекторы иотличает лаконичный дизайн и весьма футуристичный вид. Это позволяет гармонично встраивать их как в уже существующий интерьер, так и обстановку, которая находится в разработке. Некоторые модели подразумевают скрытый монтаж, что помогает избавить помещение от технических деталей.
Конвекторы водяные различаются между собой, прежде всего, по месту установки.
Вариант размещения подбирают в зависимости от особенностей помещения и других условий.
● Настенные
Модели, наиболее схожие по виду с обычными радиаторами. Располагаются на стене, чаще всего под подоконниками. Это хороший вариант при высоких потолках, поскольку обеспечивается большой поток воздуха, который равномерно нагревает все пространство комнаты вверх и вширь. Также пристенное расположение удобно для экономии полезной площади.

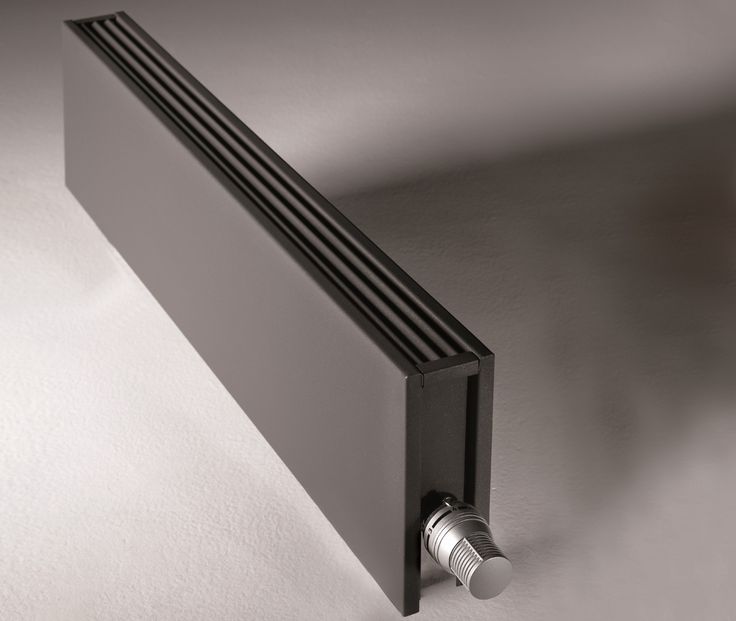

● Напольные
Небольшие по высоте водяные конвекторы, которые устанавливаются непосредственно на пол. Их чаще всего используют в помещениях с панорамными окнами: торговых павильонах, выставочных галереях, кинотеатрах и т. д. Приземистые напольные устройства удобно располагать под низкими подоконниками, при этом они не загораживают обзор и не портят внешний вид интерьера.
● Плинтусные
Самые миниатюрные водяные конвекторы, которые помещают под плинтусы. Несмотря на небольшие размеры, такое отопительное оборудование способно обеспечить прогрев внутреннего пространства комнаты от пола до потолка. Это сравнительно новая разработка в конвекторной сфере, которая сейчас становится альтернативой напольным моделям. Главное преимущество плинтусного размещения – скрытый монтаж.
● Внутрипольные
Размещение водяных конвекторов внутри пола актуально для небольших по площади объектов. Подобное расположение исключает скрадывание полезного пространства, при этом обеспечивает полноценный нагрев комнаты. Также это удобный выбор при панорамных окнах, которые доходят прямо до пола. Кроме того, внутрипольные варианты оценят пользователи, которые страдают от того, что у них часто мерзнут ноги.
● Цокольные
Недавно появившийся на рынке вид водяных конвекторов, которые можно спрятать практически в любых напольных объектах. Их монтируют в ступеньки, ниши, межкомнатные перегородки. Такие системы позволяют сделать отопительную систему невидимой. Это благотворно сказывается на внешнем облике интерьера и на микроклимате в доме.
Правила выбора водяных конвекторов:
· Важно заранее просчитать, сколько обогревающих элементов понадобится. Можно опираться на формулу, что для обогрева около 10 кв. м. площади нужен 1 кВт тепловой энергии. Также следует помнить — водяные конвекторы чуть менее мощные, чем традиционные радиаторы.
· Материал корпуса тоже имеет значение. Стальные варианты наиболее доступны по цене, но более эффективными считаются алюминиевые модели. Биметаллические водяные конвекторы можно считать оптимальными.
· Обязательно нужно учитывать, какую водяную температуру выдерживают конвекторы. Для этого надо заранее знать, насколько горячим будет теплоноситель в отопительной системе.
Оборудование для организации отопления в ООО «Регион-Комфорт»
Около 15 лет наша кампания работает в сфере климатической техники. Мы создаем комфортные условия для проживания в домах Свердловской области, а также приятную атмосферу для работы в офисах и на предприятиях. За годы работы нам удалось сформировать собственную базу надежных поставщиков, что обеспечило высокое качество и доступные цены продукции.
Есть несколько причин, чтобы приобрести водяные конвекторы именно у нас:
+ длительная гарантия на оборудования – от 2 до 7 лет;
+ быстрая и удобная доставка по области — от 1 до 3 дней;
+ индивидуальные скидки с учетом объема заказа;
+ возможность отправки товара в другие регионы с ТК.
Сделать заказ можно на сайте, а также обратившись по телефону или написав на фирменную эл. почту.
Конвекторы Techno
Конвекторы Techno
Отдел продаж:
Тех.поддержка:
Режим работы:
08.00-17.00
Внутрипольные конвекторы Techno
Изготавливаем нестандартные конвекторы любых конфигураций, размеров и мощности по индивидуальному требованию заказчика.
Подробнее об этом
Плинтусные конвекторы Techno
Компактный незаметный отопительный прибор с высокой экономичностью, легко монтируется на стене вдоль пола вместо обычного плинтуса. Плинтусный конвектор Techno® Board гармонично впишется в любой интерьер.
Подробнее об этом
Напольные конвекторы Techno
Напольные конвекторы Techno® Vita идеально подходят для помещений с панорамным остеклением, низкими подоконниками, большими и витринными окнами.
Подробнее об этом
Настенные конвекторы Techno
Настенные конвекторы Techno® Wall по мощности и эффективности отопления не уступают громоздким чугунным радиаторным батареям, биметаллическим радиаторам и прочим системам отопления.
Подробнее об этом
О компании
Производим конвекторы водяного отопления под маркой Techno. У нас собственное производство полного цикла, собственное конструкторское бюро, 15.000 кв.м. производственной площади, более 12.5000 моделей внутрипольных, напольных, настенных, плинтусных и дизайн-конвекторов.
Подробнее об этом
Продукция
Внутрипольные конвекторы — приборы, предназначенные для обогрева помещений с большой площадью остекления. Подходят для установки как в жилых, так и в офисных зданиях с панорамными окнами и низкими подоконниками.
С 2020 года конвекторы поставляются с крашеными теплообменниками!
Встраиваемые конвекторы
Напольные конвекторы Techno – отопительные приборы напольного либо настенного монтажа. Благодаря лаконичному дизайну и малым габаритам отлично впишутся в любой интерьер. Подходят для эксплуатации в местах с низкими подоконниками и большими окнами.
Напольные/настенные конвекторы
Плинтусный конвектор Techno Board с естественной конвекцией серии KPLZ – инновационная система обогрева помещений. Может быть использована для обеспечения высокого уровня комфорта при отоплении любых объектов. Компактный незаметный отопительный прибор с высокой экономичностью быстро и равномерно распределяет теплый воздух в помещении
Плинтусные конвекторы
Конвектор-скамья Techno с естественной конвекцией серии KBZ отлично совмещает в себе высокоэффективный отопительный прибор и удобную скамью для отдыха. Настенный дизайн-конвектор Techno Wall Glass с естественной конвекцией серии KDGZ оснащен стеклянной лицевой панелью, на которую наносится фотопечать
Дизайн конвекторы
Тепловентиляторы ТХ серии TV предназначены для обогрева промышленных помещений: цехов, складов, строительных площадок, торговых центров и супермаркетов, спортивных объектов, автосервисов, гаражей, теплиц и др.
Тепловентиляторы
Предприятие производит теплообменное оборудование для холодильной техники, систем отопления, вентиляции и кондиционирования.Все комплектующие для теплообменников, в том числе коллекторы и соединительные патрубки, изготавливаются на заводе.
Теплообменное оборудование
О Заводе
Производим конвекторы водяного отопления под маркой Techno. У нас собственное производство полного цикла, 250 сотрудников, 15.000 кв.м. производственной площади.
Мы не зависим от поставщиков и субподрядчиков, гарантируем справедливую цену, выполняем заказы любого объема и степени сложности, работаем с авторскими проектами, укладываемся в сроки и обеспечиваем доставку по всей России и за ее пределами.
Вся продукция производится только из высококачественных материалов с длительным сроком службы, поэтому мы с уверенностью даем 10-летнюю гарантию на нашу продукцию. Конвекторы Techno проходят 100 % контроль качества, имеют сертификаты соответствия ГОСТ, европейский сертификат СЕ, Сертификат соответствия Таможенного Союза, Сертификаты Российского Экспортного Центра: «Russian Exporter» и «Made in Russia».
Подробнее о компанииПРЕЗЕНТАЦИЯ (PDF)
Последние новости
16.08.2022 Techno Power стал на 30% мощнее!
12.07.2022 Внимание! Акция!
28.06.2022 Гнется, но не ломается
24.05.2022 Конвекторы Techno в цифровой библиотеке НОПРИЗ
20.05.2022 Будьте осторожны!
Все новости
Где купить Список наших дистрибьютеров
Дилерам Станьте нашим дилером
Скачать Прайсы, инструкции и тд.
Copyright © 2016 – ТД «Альянс-Трейд». Все права защищены. / Разработка сайта Ivisio.ru
Взрывозащищенные конвекторы – заказать Нагревательное оборудование – промышленные электрические нагреватели водяные по лучшей цене в Казахстане
Взрывозащищенные конвекторы для отопления промышленных помещений, контейнеров с технологическим оборудованием, покрасочных камер, складов для легковоспламеняющихся материалов, буровых платформ и прочих потенциально взрывоопасных мест.
Скачать брошюру
CETAL предлагает неограниченный диапазон взрывозащищенных электронагревателей для взрывоопасных зон и нагрева взрывоопасных и легковоспламеняющихся веществ.
Также CETAL может разработать и изготовить конвектор в соответствии с техническим заданием клиента.
Для применения во взрывоопасных зонах CETAL предлагает коробки подключения с взрывозащитой типа «d» или «e».
Функциональная надежность и механическая прочность — ключевые свойства теплообменного оборудования CETAL.
Доступные параметры конвекторов
- Мощность: от 100 Вт до ~10 кВт
- Напряжение: 110 / 230 / 400 / 680 В
- Корпус из оцинкованной либо нержавеющей стали
- Оребрение покрытое эмалью, из оцинкованной или нержавеющей стали
Преимущества CETAL
- Широкий выбор материалов и комплектующих в соответствии с пожеланиями клиента и условиями эксплуатации
- Воспользуйтесь 50-летним опытом CETAL как разработчика и производителя.
- Оборудование доступно как для взрывоопасных зонтак и для общепромышленного использования
- Прочность
Рабочие условия
- Нормальные (общепромышленные) условия окружающей среды
- Потенциально взрывоопасные зоны (ATEX/IECEx) и NEC 505
- Экстремальные температуры: от — 60°C до + 80 °C
- Материковый / Морской воздух
- Соленый воздух
Газы
- Воздух, нагрузка 0,1-8 Вт/см2 в соответствии с температурой ТЭН, материал: AISI 321 / 12Х18Н10Т
- Не коррозионно-активные газы
Нагревательные элементы
Удельная мощность, диаметр и толщина трубки ТЭН выбираются для оптимизации надежности и прочности (к коррозии и рабочей температуре) оборудования CETAL.
Технологии
- Трубчатые нагревательные элементы
- Керамический нагреватель в корпусе из стальной оребренной трубы.
Диаметр и материал ТЭН
- Диаметр трубки ТЭН: 8,5 / 10 / 13,5 и 16 мм
- Материал ТЭН: нержавеющая сталь AISI 304 или 321
- Тип трубки ТЭН: герметичная сварная трубка
Производство
- 100% сырья и компонентов от проверенных поставщиков из Европы
- Все нагревательные элементы и конвекторы произведены на заводе CETAL
- Соединительные клеммы
- Трубка ТЭН
- Изолятор: оксид магния (MgO), для обеспечения оптимальной теплопередачи и электрической изоляции
- Нагревательная спираль: никель-хромовый сплав 80/20 (Нихром), является активной частью нагревательного элемента
- Электрод обеспечивающий “холодную длину” (без нагрева)
- Герметик: предотвращает абсорбцию влаги изолятором. Различные типы (силиконы, смолы, цементы) герметиков применяются в зависимости от промышленного назначения, нагреваемой среды и расчетной температуры.
- Внешний изолятор: из стеатита или корунда, обеспечивает диэлектрическую изоляцию (расстояние утечки, расстояние в воздухе).
Описание возможностей
Взрывозащищенные конвекторы RAE |
Взрывозащищенные радиаторы RBAE |
||
Согласно сертификату экспертизы типа ЕС |
LCIE 01 ATEX 6042 X IECEx LCIE 15.0029X |
LCIE 01 ATEX 6042 X IECEx LCIE 15.0029X |
|
Тип нагревательных элементов |
Оребренные трубчатые электрические нагреватели (ТЭН) |
Керамический спиральный нагревательный элемент |
|
Материалы |
Корпус из оцинкованной или нержавеющей стали с эмалированными оребренными ТЭН. Версия из нержавеющей стали рекомендуется для использования в определенных условиях, таких как соленая морская вода. |
Стальная оребренная труба с черным покрытием для лучшего излучения |
|
Опоры и крепления |
Оцинкованная или нержавеющая сталь |
Окрашенная сталь |
|
Температурный класс ATEX/IECEx |
T3 / T4 |
T3 / T4* |
|
Температура окружающей среды |
от — 50 °C до +40 °C |
||
Максимальная температура ТЭН |
+ 200 °C (T3) / + 135 °C (T4) при температуре окружающей среды +40 °C |
||
Подключение |
Версии на 500 Вт и 750 Вт: 230В / 1 фаза Другие версии: 230В / 1 фаза или 400В / 3 фазы «звезда» или «треугольник» ** |
230В / 1 фаза 400В / 3 фазы (по запросу) |
|
Взрывозащищенная коробка подключения (ATEX/IECEx) |
Тип «d» (Ex «d» IIC) Окрашенный алюминий, стандартный цвет RAL 1004 Кабельные вводы из никелированной латуни по ATEX |
Тип «e» (Ex «e» IIC)
нержавеющая или окрашенная сталь с |
Тип «d» (Ex «d» IIC)
Окрашенный алюминий, |
Опции |
Встроенный термостат, терморукав из нержавеющей стали, |
||
Набор для настенного монтажа Другое напряжение по запросу Другая температура окружающей среды по запросу |
* по запросу
** другое напряжение по запросу, максимально 680 В
Сертификация
- Сертифицировано для работы во взрывоопасных зонах: зоны 1/11 и 2/22
- Сертификат испытаний типового образца на соответствие требованиям ЕС LCIE 01 ATEX 6042X
- Сертификат соответствия IECEx типа LCIE 15. 0029X
- Сертификат соответствия EAC и ТР ТС (ранее ГОСТ-Р)
Производственные испытания
Электрические тесты
- Тест мощности резистивной спирали в холодном состоянии. Допустимо: -5% и +10% номинального значения сопротивления.
- Тест изоляции, постоянный ток 500 В, минимальное значение на холодной спирали > 100 МОм
- Диэлектрический тест на пробой, (2U + 1000 В) x 1,2 в течение 1 секунды
- Ток утечки и диэлектрическая прочность могут быть измерены на образце при рабочей температуре (по запросу).
- Все нагревательные элементы испытываются перед отгрузкой (Окончательная проверка)(Final control)
Механические тесты
- Визуальная инспекция
Контроль габаритов
- Проверка критических значений габаритов
Взрывозащищенное исполнение ATEX / IECEx
Взрывозащищенное исполнение ATEX / IECEx
Использование специально разработанных коробок подключения позволяет устанавливать оборудование с электрическими нагревателями в потенциально взрывоопасных зонах.
Коробки подключения с повышенной безопасностью типа “e” (EN60079-7) или взрывозащищенные коробки подключения типа “d” (EN 60079-1), вместе с контролем температуры в соответствии с международным стандартом EN 60079-0 (Российский аналог МЭК 60079-0:2011), делают возможной работу оборудования в потенциально взрывоопасных зонах (Зона 1 и Зона 2) для газов относящихся к группам A-B-C.
Опции
Набор для настенного монтажа
Комплект монтажных креплений доступен в качестве дополнительной опции.
строительные и отделочные материалы, товары для дома и интерьера по низким ценам с доставкой в Астрахань
«ДоброСтрой» – строительные и отделочные материалы, товары для дома и интерьера по низким ценам с доставкой в АстраханьРоссия
Казахстан
- Умелец
- Дизайн-проект
- Видеоконсультация
8 800 555-73-46
Каталог Сравнение Избранное 0 Корзина 0Акции
Выгода каждый день
-
Код: 0055420 64. 35 в наличии
Ткань ВуальTexrepublic SH 55A/295 V Коричневый
199 ₽/пог. м
RUB
-
Код: 0931282 49 в наличии
Ящик для инструмента Fit 22
1 585 ₽-22%1 239 ₽/шт
RUB
-
Код: 0078193 57 в наличии
Ящик для инструмента 19″
900 ₽-17%750 ₽/шт
RUB
-
Код: 0073841 50 в наличии
Ящик для инструментов пластиковый 12“ 32х17,5х16 см
435 ₽-13%379 ₽/шт
RUB
-
Код: 0080644 972 в наличии
Пена монтажная Krass Ultraflex всесезонная пистолетная 0,82 л
550 ₽-11%489 ₽/шт
RUB
Смотреть все товары акции
Заказать дизайн-проект бесплатноЛучшая цена
-
Код: 0033756 1405. 76 в наличии
Плитка керамическая ВКЗ облицовочная 25х50см, белый
599 ₽/м2
RUB
-
Код: 3108497 49 в наличии
Обои Elysium София винил г.т. фон 1,06х10м серый
1 299 ₽/рул
RUB
-
Код: 3110190 29 в наличии
Обои Monte Solaro Majorelle Винил гт 1,06*10м Белый мотив арт.
9082-00 (Россия)1 299 ₽/рул
RUB
-
Код: 3135919 33 в наличии
Водонагреватель емкостной PERLA NTS 80V , эмаль
7 499 ₽/шт
RUB
-
Код: 0040998 169 в наличии
Профнастил С-8, 1,2*1,7м.
, вино 0,35 мм. RAL3005689 ₽/шт
RUB
Смотреть все товары акции
Возврат товара в течение 180 дней!Ликвидация
-
Код: 0055135 24 в наличии
Светильник потолочный CD8170 15LED*2835SMD 4000K, MR16 50W G5.
3 “квадрат”, белый матовый455 ₽-21%359 ₽/шт
RUB
-
Код: 3120010 4 в наличии
Люстра Rivoli Ziska P5, 5хE27 60W 9034-305, золото/черный
5 600 ₽-28%4 045 ₽/шт
RUB
-
Код: 0025638 8 в наличии
Штукатурка акриловая декоративная Ceresit CT 60 Камешковая 1,5 мм 25 кг
2 205 ₽-17%1 836 ₽/шт
RUB
-
Код: 3119331 17 в наличии
Обои Grandeco Life GRANGE винил гт, Фон 1,06х10,05м,бежевый
2 280 ₽-34%1 499 ₽/рул
RUB
-
Код: 8277961 1 в наличии
Шкаф SL-125T
14 195 ₽-33%9 559 ₽/шт
RUB
Смотреть все товары акции
Приглашаем на работу мастеровБлог
-
Как выбрать клей для плитки?
Выбирай с умом!
-
Как выбрать УЗО для частного дома?
Выбирай с умом!
-
Как выбрать мультиметр?
Выбирай с умом!
-
Как выбрать стабилизатор напряжения?
Выбирай с умом!
Все записи
Сеть гипермаркетов «ДоброСтрой» — это крупнейшие магазины формата DIY (товары для строительства, ремонта и декорирования квартиры и дома) в Астрахани, Волжском, Липецке, Орле, Магнитогорске и Армавире. Это всегда широкий ассортимент, низкие цены и профессиональные консультации.
Промышленные конвекторы | EXHEAT STW
Воздухонагреватели EXHEAT для опасных зон
Промышленные конвекторы
Промышленные конвекторы
Нагреватели для безопасных зон
EXHEAT STW промышленные конвекторы для обогрева помещений среднего размера и .
Серия EXHEAT STW может поставляться с опциональным встроенным ограничительным термостатом с внешней регулировкой, выносным термостатом или защитой от замерзания .
Промышленные конвекторы EXHEAT STW защищены от атмосферных воздействий IP66, защищают от воды и пыли и подходят для настенного или напольного монтажа. Эти электрические обогреватели подходят для безопасных (невзрывоопасных) зон с потенциально взрывоопасной атмосферой. См. полный ассортимент электрообогрев взрывоопасных зон изделия.
Перед установкой промышленных конвекторов EXHEAT STW необходимо провести визуальный осмотр и проверить нагреватель, чтобы убедиться, что показания сопротивления изоляции превышают 2 МОм на элемент при 500 В постоянного тока.
Если нагреватель не проходит этот тест, цепи питания и управления должны быть изолированы.
Для установки нагревателя осторожно извлеките его из упаковки и проверьте на наличие повреждений. Конвектор должен быть закреплен на месте с помощью предварительно просверленных отверстий, а все клеммные соединения должны быть проверены на герметичность перед подачей питания.
Прибор должен быть надежно прикреплен к стене или полу с помощью только прилагаемых кронштейнов, а ориентация нагревателей должна строго соблюдаться, при этом трубка нагревателя всегда должна оставаться горизонтальной.
Характеристики промышленных конвекторов EXHEAT STW
- Конструкция – Прочная конструкция для тяжелых условий эксплуатации
- Установка – Промышленный конвектор для напольного или настенного монтажа
- Конструкция из углеродистой стали с порошковым покрытием
- Обогреватель для безопасной зоны поставляется с кабельными вводами с заглушками
- Защита от атмосферных воздействий IP66 от воды и пыли
- Дополнительный регулируемый термостат с регулированием комнатной температуры от 0 до 40°C
- Кабель – 1 × 25 мм (заглушенный) кабельный ввод входит в стандартную комплектацию
EXHEAT STW Промышленные конвекторные обогреватели
Этот пример схемы проводки предназначен для модели обогревателя EXHEAT STW. Все другие схемы подключения обогревателей см. в загруженном файле по эксплуатации и техническому обслуживанию.
Пожалуйста, загрузите руководство по эксплуатации и техническому обслуживанию EXHEAT STW, чтобы получить полную информацию о процедурах установки и технического обслуживания, включая электрические схемы, заземление, осмотр и проверки перед установкой.
Номинальная мощность нагревателя | Доступны модели мощностью 1 кВт, 2 кВт и 3 кВт |
Строительство | Конструкция из углеродистой стали с порошковым покрытием серого цвета RAL 9007 |
Клеммная коробка | Литой под давлением алюминий с порошковым покрытием, атмосферостойкий до IP66 |
Элемент | оребрение из нержавеющей стали 304 |
Крепление | Опорные ножки нагревателя STWпредварительно просверлены и подходят для напольного или настенного монтажа; нагреватели должны быть установлены горизонтально с неограниченным потоком воздуха вокруг агрегата |
EXHEAT STW Промышленные конвекторы – Применение
EXHEAT STW Промышленные конвекторы Модельный ряд
Модель конвектора 2 Инвентарный номер | Мощность | Напряжение | Размеры | Вес (кг) | | ||
А | Б | Комбинезон | |||||
ВЫХЛОПНОЙ STW 1000 | С62 01 01 00 | 1000 | 110 или 240 | 500 | 540 | 610 | 6,6 |
ВЫХЛОПНОЙ STW 2000 | С62 01 02 00 | 2000 | 110 или 240 | 1000 | 1040 | 1110 | 14,5 |
ВЫХЛОПНОЙ STW 3000 | С62 01 03 00 | 3000 | 110 или 240 | 1500 | 1540 | 1610 | 20 |
ВЫХЛОПНОЙ STW 1000T | С62 01 01 00-Т | 1000 | 110 или 240 | 500 | 540 | 610 | 6,6 |
ВЫХЛОПНОЙ STW 2000T | С62 01 02 00-Т | 2000 | 110 или 240 | 1000 | 1040 | 1110 | 14,5 |
ВЫХЛОПНОЙ STW 3000T | С62 01 03 00-Т | 3000 | 240 | 1500 | 1540 | 1610 | 20 |
EXHEAT STW Промышленные конвекторы – Размеры
T&D – Эксперты по оборудованию для взрывоопасных средДоверьте Thorne & Derrick определение и поставку со склада безопасных и надежных продуктов Тепловая, световая и энергетическая продукция для использования во взрывоопасных зонах и взрывоопасных средах, сертифицированных по международным стандартам, включая ATEX и IECEx, включая Зону 1 / Зону 2 ( горючий газ) или зона 21/зона 22 (пыль) и требования к опасным зонам класса I, раздела 1 и раздела 2.
С 1985 года как Лидеры инноваций ATEX мы можем облегчить планирование замены устаревшего, несоответствующего и устаревшего оборудования — мы являемся поставщиком инновационных решений для обеспечения соответствия ATEX и IECEx для электрических, HVAC и технологических контрольно-измерительных систем. на предприятиях с взрывоопасной атмосферой.
Освещение | Розетки | Сальники | Станции управления | Изоляторы | Кнопки | Оборудование для взрывоопасных зон Великобритания и экспорт
Запросить
Спецификации
Продукты | Продажа теплопередачи
СВЯЗАТЬСЯ С НАМИ
СВЯЗАТЬСЯ С НАМИ
Box Hydronic Products
Мы предлагаем широкий выбор насосов, насосных агрегатов, средств управления насосами, бойлеров, водонагревателей, устройств регулирования и балансировки потока, а также паровых изделий для максимального комфорта и эффективности здания. .
Гидравлические и инженерные решения для коммерческих зданий – значок лампочкиМы работаем с инженерами-проектировщиками, владельцами зданий и подрядчиками, чтобы найти инновационные решения для HVAC и инженерных сантехнических приложений. Мы представляем и сотрудничаем с некоторыми из лучших производителей в коммерческой гидравлической промышленности для создания эффективных систем отопления, вентиляции и кондиционирования воздуха и спроектированных сантехнических систем, рассчитанных на длительный срок службы.
Building Icon – HVAC ApplicationsМы обслуживаем коммерческие здания, больницы, школы K-12, университеты, государственные учреждения и многое другое.
Фильтр по категории
Arrow & Amp; VAerco
Конденсирующие газовые котлы, водонагреватели конденсации, паровая водонагреватели, водяные нагреватели
American Turbine
9000 2 Вер. Водонагреватели BockГазовые, жидкотопливные и двухтопливные водонагреватели, солнечные и геотермальные водонагреватели, электрические и косвенные водонагреватели, резервуары для хранения горячей воды
Franklin Electric
Combination Motor Starters, VFDs, HVAC Control Panels, Packaged Control Panels
Heat-Timer
Tempering Valves, Boiler Controls
MagStrainer
Magnetic Filtration, Bag Filters
PURE Humidifier Company
Пароувлажнители, электрические увлажнители, увлажнители чистого пара, газовые увлажнители
Pexgol
Подземный трубопровод PE-Xa
Pump’nFlo
Модули теплопередачи, паровые PRV станции, насосные агрегаты горячей и охлажденной воды, водонагреватели для промышленных процессов, котлы и установки для горячего водоснабжения
Reco
Накопительные нагреватели горячей воды, косвенные водонагреватели , парогенераторы, резервуары для хранения горячей воды, продувочные и расширительные резервуары, буферные и двустенные резервуары
Насосы Shipco
Насосы для конденсата и возвратные системы, системы подачи котлов, деаэраторы и уравнительные резервуары, дозаторы химикатов, сепараторы продувки, Флэш Танки
Triple Clear
Фильтрация и очистка воды в точках использования и зданиях, обработка и удаление легионелл
Weinman
Насосы для конденсата и двойного питания котлов, насосы для сбора и всасывания сточных вод, насосы для всасывания и всасывания, Насосы с разъемным корпусом
Yanmar
VRF-системы, работающие на природном газе, газопоршневые тепловые насосы (GHP)
Acorn Controls
Смесительные клапаны, сигнализация/мониторы
Axiom
Glycol/Makeup Water Feeders, Condensate Neutralization Tanks
Certuss Steam Generators
Packaged Process Steam Boiler Systems
General Water Systems
Pot Feeders, Filtration, Water Softeners
Jeremias Вытяжные системы
Системы вентиляции дымовых газов
Metraflex
Гибкие соединители, дисковые затворы, Y-образные сетчатые фильтры, обратные клапаны, компенсаторы, проходные уплотнения
Паркер промышленные котлы
котлы паровой и горячей воды, котлы с двумя топливами, наружные котлы, нагреватели тепловой жидкости
Pietro Fiorentini
Регуляторы газа
4
Регламенты газа
4
. , Системы таяния льда, Системы подогрева пола, Кабель для поддержания температуры воды для бытовых нужд
Riello
Горелки коммерческих и промышленных котлов, Модулирующие горелки на газе/мазуте/двойном топливе
Syncroflo
Утопления давления упаковки, упакованные насосы
Изоляция вибрации
Инертные основания и давление и давления в давление и давление на давление
4. Температурные заглушки
Airtherm
Фанкойлы, конвекторы, тепловентиляторы
Barnes
Дренажные и сточные насосы, насосы для измельчения, эжекторы сточных вод, бассейны, элементы управления и аксессуары
ECR International
Бесканальные сплит-системы EnviroAir, кондиционеры и тепловые насосы, кондиционеры RetroAire Terminal
Griswold Controls
Автоматические регулирующие клапаны, комплекты змеевиков, ручные регулирующие клапаны, 90 независимые от давления регулирующие клапаны 3 90
Kelvion
Пластинчатые и рамные теплообменники
Стальной резервуар Niles
Код ASME Сосуды под давлением, стальные резервуары
Pete’s Plug
Pete’s Plugs, Test Kits
Precision Boilers
Electric Boilers and Water Heaters, Flexible Tube Boilers, Deaerators, Vertical Firetube Boilers and Water Heaters, Custom Tanks
Raypak
Газовые водогрейные котлы, газовые водонагреватели, нагреватели для коммерческих бассейнов, резервуары для хранения
Roth
Панельная система для систем лучистого отопления
Taco Comfort Solutions
Насосы и принадлежности ОВКВ, регуляторы подачи воздуха, регуляторы контуров, теплообменники, клапаны и регуляторы, расширительные баки, частотно-регулируемые приводы, стартеры, высокоэффективные сепараторы воздуха и грязи, буферные резервуары, многоцелевые резервуары
Vulcan
Обогреватели шкафов, конвекторы, горизонтальные и вертикальные блоки
Williams Comfort Products
Фанкойлы, интегрированные системы трубопроводов
КОНВЕКТОРЫ С ВЕНТИЛЯТОРОМ / БЕЗ ВЕНТИЛЯТОРА | КОНВЕКТОРЫ
- Приточно-вытяжные установки
- АЛ-КО АТФЛЕКС
- АЛ-КО ATEASY
- AL-KO EASYAIR®
- Плоский AL-KO EASYAIR®
- Конвекторы
- Конвекторы с вентилятором/без вентилятора
- Дизайнерские конвекторы
- Электрические конвекторы
- Воздушные терминалы
- Терминалы VAV/CAV
- Механические агрегаты CAV
- Терминалы с питанием от вентилятора
- Воздушно-водяные системы
- Подпольные фанкойлы
- Охлаждающие балки
- Индукционные блоки
- Воздухонагреватели
- Воздушные завесы
- Нагреватели канального типа
- Диффузоры/Решетки
- Щелевые диффузоры
- Решетки из нержавеющей стали
- Специальные решетки-диффузоры
- Высокоиндукционные вихревые диффузоры
- Диффузоры вытеснения
- Напольные диффузоры
- Диффузоры PRICE Industries
- PRICE Industries Решетки
- Диффузоры VAV
- Диффузоры Therma-Fuser VAV – квадратной формы
- Диффузоры Therma-Fuser VAV круглой формы
- Therma-Fuser VAV Difüzör- Slot Form
- UFAD – Распределение воздуха под полом
- Yer/Döşeme Fancoil Üniteleri
- Линейный напольный диффузор
- Линейный щелевой воздушный диффузор
- Круглый напольный диффузор
- Модульный напольный диффузор — модель смещения
- Модульный напольный диффузор — поворотная модель
- Линейный обогреватель пола
- Усилитель терминала подпольного вентилятора
- Ценовая колонка вентилятора
- Подпольный модулирующий контроллер с BACnet
- Контроллер давления под полом
- Подпольный контроллер ModuFlex
ТОВАРЫ / КОНВЕКТОРЫ / КОНВЕКТОРЫ С ВЕНТИЛЯТОРОМ / БЕЗ ВЕНТИЛЯТОРА
ПОЧЕМУ КОНВЕКТОРЫ СТЭКОН?
Внутрипольные конвекторы СТЭКОН предназначены для обеспечения высокого уровня комфорта в жилых помещениях с широкими
окна есть. Это обстоятельство обеспечивается с помощью тепловой завесы, создаваемой перед окном.
поверхность. Кроме того, они предотвращают появление конденсата на оконных поверхностях. Конвекторы обеспечивают
циркуляция теплого воздуха с помощью теплообменника с горячей водой, поддерживаемого вентилятором или нет, в зависимости от
требуемая мощность.
Конвекторы серии LC с вентилятором, активируются безопасным напряжением 24 В постоянного тока. Встроенные EC-вентиляторы имеют очень низкое энергопотребление.
потребления и могут регулировать свою скорость по сигналу от комнатного термостата или автоматики здания.
система. Они подходят для входного сигнала 0-10 В.
Установка конвекторов Minib
Engineered Air | Один из крупнейших в Северной Америке полностью интегрированных производителей оборудования для отопления, вентиляции, кондиционирования воздуха, охлаждения и рекуперации энергии на заказ.
Engineered Air предлагает обширную линейку продуктов для нагрева горячей воды, охлажденной воды и пара для коммерческого, промышленного и институционального применения. Как и все продукты Engineered Air, наши продукты для теплопередачи могут быть настроены в соответствии с вашими конкретными потребностями.
Engineered Air предлагает медные или стальные трубчатые элементы, отвечающие вашим требованиям к оребренной трубке. Наш корпус из гальванизированной стали обрабатывается многоэтапным составом Oakite Cryscoat перед электростатическим окрашиванием эпоксидным порошковым грунтовочным покрытием. Затем вы можете выбрать один из множества цветов с минимальными дополнительными затратами для своего индивидуального финишного покрытия эмали запекания. Мы предлагаем широкий выбор стилей корпусов, а также изготовление корпусов по индивидуальному заказу.
Серия WF
Радиационно-ребристые трубы
Корпуса
Стандартные корпуса Engineered Air изготавливаются в следующих стилях: с наклонным верхом (WF-1), с плоским верхом (WF-2) и с передним выходом (WF-3). Воздухозаборники корпуса могут поставляться с открытым дном (тип A), наклонным днищем (тип B) и передней входной решеткой (тип C). Доступны модели различной высоты от 6 дюймов (152 мм) до 36 дюймов (914 мм) с шагом от 2 футов 0 дюймов (610 мм) до 6 футов 0 дюймов (1829 мм).
В дополнение к стандартным корпусам компания Engineered Air может предоставить по запросу модели, разработанные по индивидуальному заказу, с размером, типом металла, толщиной и окраской, подходящей для любого желаемого применения.
Принадлежности
Для простоты установки и непрерывности конструкции компания Engineered Air производит кронштейны, подвесы для элементов, ступенчатые планки, торцевые заглушки, внутренние и внешние углы, накладки, смотровые дверцы, комплекты пилястр и ручные демпферы, ручные демпферы должны быть установлены на заводе.
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
вернуться к началу страницы
Серия профилей
Ребристые трубы
Корпуса
Корпуса Engineered Air Profiles серии выпускаются высотой 8” или 2” (2103 мм). Корпус Profile Series доступен с длиной от 2 футов 0 дюймов (610 мм) до 7 футов 6 дюймов (2286 мм) с шагом 6 дюймов (152 мм).
В дополнение к корпусам Profile Series компания Engineered Air может предоставить по запросу модели, разработанные по индивидуальному заказу, с размером, типом металла, толщиной и окраской, подходящей для любого желаемого применения.
Принадлежности
Для простоты установки и непрерывности конструкции компания Engineered Air производит кронштейны, подвесы для элементов, ступенчатые планки, торцевые заглушки, внутренние и внешние углы, накладки, смотровые дверцы, комплекты пилястр и ручные демпферы, ручные демпферы должны быть установлены на заводе.
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Серия C
Радиаторы-конвекторы
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
вернуться к началу
Серия CUH
Нагреватели шкафных устройств
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Компания Engineered Air производит полную линейку горизонтальных и вертикальных тепловентиляторов со следующими опциями: минимум калибр 18 (1,3 мм) нержавеющая сталь 304 с катушками с покрытием Heresite и полностью закрытыми двигателями . Тепловентилятор из нержавеющей стали — это больше, чем просто великолепный внешний вид!
- Лесная промышленность
Целлюлозно-бумажная промышленность
Нефтехимическая промышленность - Горизонтальные и вертикальные тепловентиляторы из нержавеющей стали удовлетворяют потребности промышленности в коррозионностойких продуктах.
- Фармацевтическая
- Создан в соответствии с требованиями к чистоте в этой отрасли.
- Моечные помещения
- Моечные помещения являются одной из наиболее агрессивных сред, но о них часто забывают, когда дело доходит до выбора материалов.
- Животноводство/зоопарки
Исследования - Удивительно едкий! Еще одно отличное приложение для нагревателя из нержавеющей стали.
Серия H
Горизонтальные тепловентиляторы
Опции
- Корпус из нержавеющей стали
- Катушка с покрытием Heresite
- Полностью закрытый двигатель
Преимущества
- Увеличенный срок службы
- Устойчивость к коррозии
- Дополнительная защита
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Компания Engineered Air производит полную линейку горизонтальных и вертикальных тепловентиляторов со следующими опциями: минимум калибра 18 (1,3 мм) из нержавеющей стали 304 с теплообменниками с покрытием Heresite и полностью закрытыми двигателями . Тепловентилятор из нержавеющей стали — это больше, чем просто великолепный внешний вид!
- Лесная промышленность
Целлюлозно-бумажная промышленность
Нефтехимическая промышленность - Горизонтальные и вертикальные тепловентиляторы из нержавеющей стали удовлетворяют потребности промышленности в коррозионностойких продуктах.
- Фармацевтическая
- Создан в соответствии с требованиями к чистоте в этой отрасли.
- Моечные помещения
- Моечные помещения являются одной из наиболее агрессивных сред, но о них часто забывают при выборе материалов.
- Животноводство/зоопарки
Исследования - Удивительно едкий! Еще одно отличное приложение для нагревателя из нержавеющей стали.
Серия V
Вертикальные тепловентиляторы
Опции
- Корпус из нержавеющей стали
- Катушка с покрытием Heresite
- Полностью закрытый двигатель
Преимущества
- Увеличенный срок службы
- Устойчивость к коррозии
- Дополнительная защита
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Ребристое трубчатое излучение с принудительной конвекцией Engineered Air EngFlo отличается высокой производительностью при небольшом профиле. Качественные алюминиевые тангенциальные воздуходувки обеспечивают принудительную конвекцию в зонах с высокими потерями тепла.
Прочная конструкция калибра 16 (1,5 мм) компании Engineered Air является стандартной для двух наших моделей: EF-50, 50 дюймов (1270 мм) и EF-100, 100 дюймов (2540 мм). EF-100 состоит из (2) 50-дюймовых (1270 мм) крышек и (1) 100-дюймового (2540 мм) базового блока.
Модули Engineered Air EngFlo могут быть установлены различными способами; настенные, напольные, потолочные, отдельно стоящие и встраиваемые в стену или пол. Также доступны индивидуальные конфигурации и материалы.
Серия EngFlo
Радиаторы с принудительной конвекцией
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Высокопроизводительные теплообменники Engineered Air нашли широкое применение в системах отопления, охлаждения, осушения и рекуперации тепла, начиная от школ, церквей, больниц и высотных зданий до газовых заводов и производственных объектов. Змеевики с рекуперацией тепла Engineered Air, использующие гликоль или хладагент, ежегодно обеспечивают существенную экономию для владельцев компьютерных залов, супермаркетов, промышленных предприятий и других объектов.
Паровые змеевики доступны в стандартной и «парораспределительной» конфигурации, в трубах диаметром 5/8″ и 1″.
Engineered Air гордится тем, что может предоставить сменные змеевики, дублирующие практически любой тип змеевика, независимо от производителя, возраста, материалов, конструкции или размеров. Производительность гарантирована, доставка быстрая.
Теплообменники
Широкий выбор змеевиков
Особенности
- Горячая вода, гликоль, паровой нагрев
- Охлажденная вода, гликоль, прямое охлаждение
- Разнообразие материалов и областей применения
- CSA B51 Регистрация
Компьютерное проектирование
Компания Engineered Air разработала компьютерные программы для выбора змеевиков горячей воды, охлажденной воды, пара, хладагента и рекуперации тепла.
Эти усовершенствованные программы позволяют быстро и точно оптимизировать выбор катушек, предоставляя выбор из нескольких катушек в соответствии с требованиями нагрузки и параметрами конструкции системы.
Широкая гибкость, присущая компьютерным программам, позволяет принимать решения о выборе на основе начальных и эксплуатационных затрат.
Помощь клиентам предоставляется штатом обученных продавцов, работающих в офисах Engineered Air в Канаде и США.
Обеспечение качества
Резервуары для опрессовки являются лишь одним из различных этапов проверки, которым подвергается каждый рулон перед отправкой. Визуальные проверки и проверки размеров выполняются во время сборки, а также проверки размеров во время сборки и после ее завершения для проверки точности изготовления.
Все змеевики визуально проверяются перед тем, как пройти окончательное испытание под давлением 300 фунтов на квадратный дюйм под водой, чтобы обеспечить соответствие требуемому рабочему давлению. Все змеевики для перепродажи имеют сертификацию CSA для Канады и США, а в данных каталога указаны сертифицированные рейтинги ARI для водяных змеевиков 5/8. Engineered Air зарегистрирован в соответствии с требованиями CSA B51 для сосудов под давлением.
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Вентиляторы Unit производятся Отделом теплопередачи Engineered Air в четырех основных моделях, все в конфигурациях с вытяжным или продувочным змеевиком. 4 модели: традиционные вертикальные, горизонтальные потолочные, горизонтальные потолочные с одним вентилятором и стояки от пола до потолка. Все модели доступны с автономным охлаждением DX и/или рекуперацией тепла.
A Unit Ventilator for Every Application
- HUV Series
- Horizontal Multi-fan
- RUV Series
- Riser Style
- SUV Series
- Horizontal Single Fan
- VUV Series
- Vertical Floor Mounted
Аппарат ИВЛ ВУВ серии с традиционной компоновкой хорошо известен. Engineered Air привносит глоток свежего воздуха в старые здания благодаря нашему специальному заказу, созданному для сменных блоков. Все модели способны работать с наружным воздухом от 0 до 100 %. VUV обычно монтируется на полу на внешней стене, где свежий воздух легко доступен.
Потолочный вентилятор с одним вентилятором серии SUV может быть именно тем, что вам нужно. Линейное расположение может решить эту проблему с узким потолком. Вентиляторная панель калибра 14 и полная акустическая изоляция толщиной 1 дюйм, входящие в стандартную комплектацию всех вентиляторов Engineered Air, обеспечивают бесшумную работу. Встраиваемые установки имеют доступ снизу с дополнительными дверцами на петлях. Для полностью скрытых внедорожников рекомендуется боковой доступ.
Небольшие размеры RUV Series означают большую полезную площадь. Модели Engineered Air с вертикальным потоком вверх и вниз, продувкой и продувкой найдутся для любой ситуации. Базовая высота RUV регулируется в соответствии с любым размером от пола до потолка. Все вентиляторы Engineered Air оснащены наклонными сливными поддонами из нержавеющей стали для надежного удаления конденсата и длительного срока службы. Для агрегатов с нисходящим потоком могут быть предусмотрены боковые выпускные каналы из прочной стали 16 калибра. Боковые воздуховоды имеют встроенные жалюзи для защиты от карандашей и доступны в соответствующих цветах.
Вентилятор HUV серии для скрытой или открытой потолочной установки дополняет наше семейство модульных вентиляторов. HUV может быть установлен на открытом воздухе (под потолком), заподлицо или скрыто. Все наши аппараты ИВЛ могут поставляться с паровыми, водяными или электрическими нагревательными змеевиками, а также змеевиками прямого или водяного охлаждения на ваш выбор. Доступны воздуховоды или встроенные решетки.
Engineered Air также может обеспечить любую из моделей автономным охлаждением DX. Это устраняет необходимость в наружных конденсаторных блоках, которые подвержены вандализму и повреждениям. Использование тихих и эффективных спиральных компрессоров обеспечивает охлаждение помещений, занятых круглый год, и позволяет отключать центральную установку во время простоя.
Серия UV
Характеристики
- 4 модели на выбор
- Блоки от 600 до 2400 кубических футов в минуту
- Доступны автономные блоки DX
- Изготавливается на заказ по заданным размерам
- Стандартная конструкция для калибра 16 (опция для калибра 14)
- Текстурированная краска с полиэфирным порошковым покрытием, нанесенная электростатическим способом
- Несколько панелей доступа
- Большие карманы для окантовки
- Замки с шестигранным ключом
- Стандартные панели вентиляторов 14 калибра и полностью стальной корпус с вентиляторами из оцинкованной стали
- Дополнительные выдвижные панели вентиляторов
- 1 дюйм 3 фунта на кубический фут изоляции
- Теплообменники большой емкости производства Engineered Air
- Дренажные поддоны из нержавеющей стали с поперечными изломами и положительным наклоном
- Эффективные двигатели с постоянными конденсаторами с разделенными конденсаторами
- Водяной, гликолевый, паровой, DX или электрический змеевик с / без лицевой стороны и байпасом, если необходимо
Типовые опции
(*) представляет стандартные характеристикиКОРПУС
- Холоднокатаная сталь 16 калибра*
- 1” – 3” поликарбонатная изоляция*
- Калибр 14 опционально
ОТДЕЛКИ
- Текстурная краска с порошковым покрытием*
- Специальные цвета
ДОСТУП
- Лифтовые двери (VUV и HUV)*
- Распашные двери (RUV и SUV)*
- Застежки Camlock*
- Сепараторные карманы для трубопроводов*
ОРГАНЫ УПРАВЛЕНИЯ
- Заводская проводка*
- Приводы заслонок
ИНДИВИДУАЛЬНЫЙ
- Высота
- Ширина
- Длина
- Доступ
- Материалы
- Карманы для труб
ПО ЗАКАЗУ
- Катушки А
- Нагнетательные вентиляторы
- Восстановление энергии
- Комплексное охлаждение
- Поднятый конденсатор
- УФ-излучение и защита от запаха
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
к началу страницы
- Вентилятор со стояком
- Высокоэффективный теплообменник косвенного нагрева
- Двухступенчатый контроль или модуляция нагрева (необязательно)
- ETL Сертифицированные (Канада и США)
RUVG Series
Институциональный и коммерческий газовый блок. ) стальной шкаф.
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Первое нанесение покрытия HERESITE на внешние поверхности теплообменников из оребренных труб произошло в начале 19 века.50-е годы. С тех пор фенольное покрытие HERESITE эффективно продемонстрировало свою эффективность в защите змеевиков теплопередачи от коррозионного воздействия, тем самым значительно увеличивая срок службы оборудования.
Превосходная химическая и температурная стойкость в сочетании с хорошими свойствами теплопередачи покрытия HERESITE позволили получить выдающиеся результаты.
Engineered Air , в поисках антикоррозионного покрытия для теплообменных изделий с ребристыми трубами, поняла, что Обожженные фенольные смолы HERESITE значительно превосходили любой другой тип покрытия, представленный на рынке, как с точки зрения характеристик теплопередачи, так и с точки зрения устойчивости к коррозионному воздействию чрезвычайно широкого спектра химических веществ.
HERESITE
Защита от коррозии
Описание
HERESITE является зарегистрированной торговой маркой термореактивных смолистых покрытий на основе чистого фенолформальдегида.
Покрытие HERESITE , наносимое на теплообменники из ребристых труб, представляет собой гибкое фенольное покрытие P-413 для выпечки коричневого цвета. Это покрытие наносится на алюминий, медь или сталь с одинаковыми результатами.
Мы считаем важным подчеркнуть, что фенольные покрытия для выпечки HERESITE производятся и продаются только компанией HERESITE PROTECTIVE COATINGS INC . Кроме того, нанесение фенольного покрытия HERESITE для обжига на теплообменники из ребристых труб выполняется на этапе 9.0011 Завод HERESITE в Манитовоке, штат Висконсин, США, по адресу Engineered Air в Калгари, Альберта, Канада и на других авторизованных предприятиях.
Преимущества
Практически все типы ребристых трубчатых змеевиков, используемых для масляного, водяного, воздушного, газового и технологического охлаждения (и нагрева), а также большие конденсаторные змеевики могут быть защищены HERESITE от неблагоприятных условий окружающей среды. В настоящее время количество покрытий HERESITE для систем кондиционирования воздуха и промышленных технологических змеевиков, подвергающихся воздействию коррозионно-активных паров и соляной атмосферы, увеличивается, и находят множество новых применений.
Покрытие HERESITE предлагает более экономичное решение, чем специальные металлы для этих применений. Как правило, теплообменники с алюминиевым оребрением, покрытые HERESITE , более экономичны, чем теплообменники с медным оребрением. Специальные металлические материалы корпуса не нужны, так как покрытие HERESITE наносится на корпус, а также на оребренные трубы. Кроме того, алюминиевые ребра с покрытием HERESITE более эффективно противостоят воздействию большинства чистящих средств, чем медные ребра.
Нанесение
Современное Покрытие HERESITE для теплообменников из ребристых труб является результатом многолетнего опыта, в течение которого оборудование для нанесения и процедуры постоянно совершенствовались. Сегодня компания Engineered Air располагает одним из крупнейших объектов HERESITE в мире. Это позволяет нам на регулярной основе наносить покрытие HERESITE на рулоны следующих размеров и веса:
- Максимальные размеры ребер
- 240 дюймов в длину × 78 дюймов в ширину × 18 дюймов в глубину
- Максимальный вес на рулон
- 4000 фунтов на рулон
- Расстояние между ребрами, от 1 до 3 рядов труб
- Максимум 16 на дюйм
- Расстояние между ребрами, от 4 до 6 рядов труб
- Максимум 14 на дюйм
- Расстояние между ребрами, 7 и 8 рядов труб
- Максимум 12 на дюйм
Покрытие HERESITE змеевиков из ребристых труб достигается путем нанесения нескольких слоев погружением и обжигом, в результате чего покрытие полностью покрывает ребра, трубы, коллекторы, кожухи и т. д. Следовательно, защита от коррозии обеспечивается для всего змеевика. . Благодаря специальным методам подготовки поверхности, а также хорошим адгезионным свойствам HERESITE P-413 покрытие, можно эффективно HERESITE покрывать все обычные металлы, используемые при изготовлении теплообменников из оребренных труб.
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Нагревание холодного наружного воздуха паром или горячей жидкостью и в лучшие времена было рискованным делом; всегда есть вероятность зависания! Но с паром горячей воды нет ничего лучше, чем LAMIFLO Integral Face and Bypass от Engineered Air. В более северных климатических условиях, где значительное количество часов в году температура наружного воздуха не превышает 32°F (0°C), компания Engineered Air рекомендует использовать раствор гликоля вместо горячей воды, особенно в районах, где преобладают перебои в подаче электроэнергии.
Через змеевик постоянно проходит полный поток, предотвращая замерзание. Температурный контроль осуществляется с помощью ряда торцевых и перепускных заслонок, равномерно расположенных по лицевой стороне LAMIFLO . Торцевые демпферы используются как на входе, так и для устранения нежелательного теплосъема.
Использование торцевых и перепускных клапанов LAMIFLO для подачи подпиточного воздуха имеет явное преимущество перед управлением клапанами. Катушка выбирается для наихудшего возможного состояния, а затем часто имеет слишком большой размер. Когда температура наружного воздуха намного выше расчетной, но все еще ниже точки замерзания, регулирующий клапан часто колеблется между приоткрытым и полностью закрытым. В один из таких полностью закрытых моментов не требуется много времени, чтобы охладить, а затем заморозить стационарную жидкость в трубах.
С торцевыми и перепускными клапанами LAMIFLO поток пара или жидкости остается постоянным в период, когда температура наружного воздуха ниже точки замерзания. Контроль температуры достигается за счет дозирования входящего холодного воздуха через несколько узких нагревательных и перепускных каналов для смешивания при контрольной температуре. Размеры перепускных каналов обеспечивают перепад давления в полностью открытом состоянии, равный перепаду давления в змеевике, или канала нагрева в полностью открытом состоянии для обеспечения постоянного объема воздуха. Воздушные потоки, выходящие из узких каналов, равны LAMINATED , и смешивание практически завершено в пределах 36 дюймов (0,9 м) от секции LAMIFLO .
Преимущество LAMIFLO по сравнению с обычными внутренними или внешними торцевыми и перепускными клапанами заключается в чистоте; гомогенная смесь температур воздуха намного лучше, и последующие устройства, например, змеевики повторного нагрева, змеевики охлаждения или увлажнители, не должны располагаться на большом расстоянии от секции LAMIFLO , чтобы поддерживать равномерную скоростную нагрузку. Падение давления воздуха минимально на Рулоны LAMIFLO . Обычные байпасные заслонки, при которых весь байпасный воздух проходит над нагревательным змеевиком, создают системный эффект, требующий дополнительной мощности.
Серия LAMIFLO
Особенности
- Равномерный нагрев для подачи свежего воздуха
- Пар, горячая вода или гликоль
- Сводит к минимуму колебания температуры
- Устраняет расслоение
- Вертикальная и горизонтальная конфигурации
- Установка в воздуховодах или блоках Engineered Air
Характеристики | Преимущества |
---|---|
Встроенный нагревательный змеевик и байпасные секции | Обеспечивает безопасное и равномерное нагревание при подпитке |
Два комплекта торцевых демпферов (до и после) | Устраняет «протирание» катушки. Смешивание практически завершается в течение 36 дюймов (914 мм) |
Сбалансированные перепады давления в змеевике и байпасной секции | Обеспечивает постоянный поток воздуха при каждом экстремальном режиме работы |
Секции змеевика, предназначенные для полного потока пара, воды или гликоля | Максимальная защита от замерзания |
Горизонтальная или вертикальная конфигурация | Подходит для пара, горячей воды или гликоля, а также для трубопроводов |
Тяжелая конструкция | Подходит для коммерческого и промышленного применения |
Собран на заводе и испытан давлением. Демпферы установлены и сварены | Обеспечивает бесперебойную работу |
Дополнительный сертификат сосуда под давлением CSA B51 и конструкция для перепродажных змеевиков | Подходит для пара высокого давления, горячей воды и гликоля с медными или стальными трубами |
Факультативно в рулонах с покрытием HERESITE | Обеспечивает эффективную защиту от коррозии ребер, труб и коллекторов |
Сертификаты ARI ⅝” водяные змеевики | Гарантирует производительность на основе данных сертифицированного каталога |
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
ЛИНЕЙНЫЕ ПАНЕЛИ AIRTEX
Экструдированные алюминиевые панели Airtex длиной до 16 футов (4877 мм) изменили способ обогрева зданий в Северной Америке. Чистые прочные изделия Airtex Radiant Linear отлично подходят для больниц, школ, лабораторий и офисов.
Непрерывная архитектурная лента по периметру, созданная практически для любой ширины панели из взаимосвязанных профилей.
Инновационная технология механического соединения максимизирует теплопередачу между медными змеевиками и алюминиевыми профилями.
МОДУЛЬНЫЕ ПАНЕЛИ AIRTEX
Модульные излучающие панели Airtex вписываются в стандартные сетки акустических потолочных плит и могут быть размещены практически в любом месте, где можно разместить обычную потолочную плиту.
Эффективная запатентованная технология металлургического соединения медной проволоки и алюминиевого листа.
Лицевая сторона панели может быть окрашена по индивидуальному заказу или покрыта трафаретной печатью, чтобы соответствовать акустической потолочной плитке.
Излучающие панели AIRTEX
Лучистые потолочные системы — новый стандарт обогрева периметра
Основные области применения
Учебные заведения
Прочный и эффективный AIRTEX Панели обеспечивают необходимое пространство на стенах, комфорт и свободу обслуживания, необходимые во всех школах.
Больницы
Системы AIRTEX обеспечивают максимальный комфорт пациента в асептической среде без обслуживания.
Офисные здания
AIRTEX Системы соответствуют архитектурным критериям эстетики, энергоэффективности и эффективности использования пространства, а также гибкости для арендаторов.
Аэропорты
Системы AIRTEX обеспечивают чистую однородную среду без сквозняков с неограниченным использованием пространства по периметру.
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Конденсатор серии AF изготовлен из толстого оцинкованного металла, выбранного для длительного срока службы в условиях внешней среды.
Теплообменник конденсатора в стандартной комплектации представляет собой медную трубу с алюминиевым оребрением, хотя в качестве опции доступны и другие материалы. Индивидуальная схема используется для обеспечения оптимальной производительности при минимальном падении давления.
Проверенные компоненты, выдержавшие строгую проверку временем , используются в узлах пневмодвижения. Отверстия Вентури выполнены со строгим допуском, чтобы обеспечить максимальный поток воздуха при минимальной потребляемой мощности.
Все электрические компоненты (стандартные или дополнительные) имеют высочайшее качество.
Серия AF
Конденсаторы с воздушным охлаждением
Посмотреть брошюру ПДФ Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
Back to Top
Единицы катушки с прямым приводом (Blow Whin) доступны в трех различных моделях:
- HFC – Horizontal
- VFC – VERTICA0011 Вентиляторные доводчики с ременным приводом (вытяжной и продувочный) доступны в трех различных моделях:
- JM — горизонтальная
- JMV — вертикальная
- MT — горизонтальная
Варианты
9 размеров и компоновок.
рейтинг производительности - Врезные фланцы и регулировочные болты
- Специальные материалы для корпусов, дренажных поддонов, змеевиков и вентиляторов
- Модели с высоким статическим давлением
- Сверхтяжелая конструкция 16 GA (1,5 мм) (стандартно для открытых блоков) 93) с неопреновым покрытием
- Одноразовые, постоянно моющиеся или сменные фильтрующие элементы
- Специальные двигатели: полностью закрытые, специальные напряжения
- Вспомогательные водяные, паровые или электрические нагревательные змеевики
- Охлаждающие змеевики сверхвысокой мощности
- Единичный или удаленный, регулируемый или трехскоростной регулятор, термостат и пускатель
- Блоки управления клапанами
- Сверхтихая конструкция
Фанкойлы с прямым приводом Модели
: HFC, VFC и LFC
Шкафы | Скрытые блоки должны быть изготовлены из толстой оцинкованной стали 18 калибра (1,2 мм) с атласным покрытием. Открытые элементы должны быть изготовлены из оцинкованной стали толщиной 16 мм (1,5 мм) и подвергнуты многоэтапной подготовке перед нанесением электростатического запекаемого белого порошкового грунтовочного покрытия. Шкафы должны быть покрыты изоляцией с неопреновым покрытием толщиной 1 дюйм (25 мм). Поддоны для конденсата должны быть изготовлены из нержавеющей стали и изолированы изоляцией с закрытыми порами для защиты от пота и коррозии. Все устройства должны поставляться в комплекте с 1-дюймовым синтетическим одноразовым фильтром как оснащенный электрической распределительной коробкой. |
Катушки | Нагревательные и охлаждающие змеевики должны быть изготовлены компанией Engineered Air и состоять из алюминиевых ребер, механически соединенных с медными трубками диаметром 1/2 дюйма (13 мм). Ребра должны быть волнистыми для максимальной теплопередачи, а кожухи змеевиков должны быть изготовлены из оцинкованной стали. Змеевики должны пройти заводские испытания. с воздухом под давлением 300 фунтов на кв. дюйм (2070 кПа) при погружении в резервуар с водой с подсветкой |
Вентиляторы | Должны быть предусмотрены центробежные вентиляторы двойной ширины с двойным всасыванием и загнутыми вперед лопатками, изготовленные из оцинкованной стали. Вентиляторы должны быть сбалансированы для бесшумной работы без вибраций и снабжены корпусом, специально разработанным для эффективного воздушного потока. |
Двигатели | Все двигатели должны быть открытого типа, упруго закрепленными, с подшипниками скольжения и внутренней защитой от перегрузки. Двигатели должны быть постоянного типа с разделенным конденсатором. Все двигатели должны быть оборудованы для 115/1/60 и иметь по крайней мере три скорости. |
Сертификат | Все блоки должны быть проверены на безопасность в соответствии со стандартом UL 1995 и CSA.2 № 236. Блоки должны быть одобрены CSA и иметь маркировку CSA. 3), встроенный дренажный поддон из нержавеющей стали, подвесные каналы с прорезями, манжеты воздуховодов на входе и выходе, привинчиваемые панели доступа, регулируемые опоры двигателя и сменные фильтры 2″ (50 мм). Конструкция блока представляет собой цельную конструкцию. Блоки проходят заводские испытания. Сборка компонентов на месте, включая монтаж двигателя и приводов, не допускается.. |
Катушки | Нагревательные и/или охлаждающие змеевики должны представлять собой медные трубы диаметром 1/2 дюйма (13 мм) с волнистыми алюминиевыми ребрами и вентиляционными фитингами Schraeder на жидкостных змеевиках. DX-змеевики должны включать распределители. Расширительные клапаны и вспомогательное оборудование для холодильного оборудования поставляются подрядчиком по холодильному оборудованию (прочие). |
Сертификат | Все устройства должны быть проверены на безопасность в соответствии со стандартом UL 1995 и CSA. 2 № 236. Устройства должны быть одобрены CSA и иметь маркировку CSA. Агрегаты должны быть модели Engineered Air JM (проходной), JMV (проходной вертикальный) или MT (проходной) с номером модели, размерами, мощностью, типами двигателей, л.с. (кВт) и мощностные характеристики, указанные на чертежах и/или графиках. |
Посмотреть брошюру PDF Запросить доступ к нашему полному каталогу
В связи с постоянным совершенствованием продукции технические характеристики, размеры и объемы могут быть изменены без предварительного уведомления.
наверх
Схемы трубопроводов для водяного отопления
Несмотря на то, что большое внимание уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является тем, что создает или разрушает гидравлическую систему отопления. Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергозатратной системой и системой, которая обеспечивает комфорт во всех комнатах дома.
Чтобы спроектировать эффективную систему, необходимо согласовать источник тепла с «излучателями тепла» — радиаторами и конвекторами. Некоторые типы теплоизлучателей лучше всего подходят для относительно высокотемпературных источников тепла. Например, знакомые плинтусные конвекторы с ребристыми трубами, используемые во многих жилых и легких коммерческих зданиях, хорошо работают при температуре воды выше 150°F, но не в низкотемпературных системах, таких как геотермальные тепловые насосы (см. Компоненты»).
После того, как вы выбрали котел и несколько обогревателей, вам нужна система трубопроводов, позволяющая получить максимальную отдачу от этого отопительного оборудования, как с точки зрения комфорта, так и с точки зрения эффективности. В этой статье взвешиваются плюсы и минусы четырех методов трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.
Серийная схема
В последовательной схеме простейшая система водяных трубопроводов, радиаторы и котел находятся на одном общем контуре. Радиаторы ближе к концу контура часто больше, чтобы компенсировать более низкую температуру воды.В простейшей водяной распределительной системе все источники тепла соединены в общий контур или «контур» с источником тепла. При таком расположении температура воды постепенно снижается по мере движения от одного источника тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере тепловых излучателей.
Распространенной ошибкой является определение размеров радиаторов исходя из средней температуры воды в системе. При последовательном контуре вы должны выбирать радиаторы тепла в зависимости от температуры воды в их конкретных местах в трубопроводном контуре. Если вы этого не сделаете, вы услышите жалобы на перегретые помещения в начале контура трубопровода (ближайшие к источнику тепла) и некомфортно прохладные помещения в конце.
Основным преимуществом последовательного подключения является простота и дешевизна монтажа. Однако, поскольку вода проходит через все нагреватели, когда работает циркуляционный насос, вы не можете использовать клапан для регулирования тепловой мощности данного нагревателя. Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, недостатком последовательных цепей является невозможность независимого управления отдельными источниками тепла для обеспечения комфорта.
Как правило, последовательные схемы лучше всего подходят для высокотемпературных источников тепла, таких как оребренные плинтуса, в небольших зданиях, которые контролируются как единая зона. Их не следует использовать с источниками тепла, имеющими высокие характеристики перепада давления, такими как теплые полы и некоторые конвекторы с фанкойлами.
Однотрубные системы
Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отводят воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию.«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по ответвлению трубопровода. Если на ответвлении трубопровода установить ручной или автоматический регулирующий клапан, можно полностью контролировать расход воды через данный отопительный прибор. Это позволяет контролировать скорость отдачи тепла от каждого теплогенератора, не влияя на всю систему. Таким образом, однотрубные системы предлагают возможность зонального управления для каждой комнаты — функция, недоступная для последовательных цепей. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами с помощью однотрубной системы, чем с любым другим типом распределительной системы.
Поскольку выход тепла от каждого радиатора может регулироваться независимо, однотрубные системы также позволяют увеличить размер отдельных радиаторов. Эта функция может быть хорошо применена в ванной комнате, где большой нагреватель может быть настроен на быстрый нагрев комнаты перед душем или ванной, а затем перезапущен для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.
Плинтус с ребристыми трубами, панельные радиаторы и конвекторы с фанкойлами можно комбинировать и сочетать по желанию, все они подключены как отдельные ответвления от основного распределительного контура. Каждый блок по-прежнему должен быть рассчитан в соответствии с температурой воды, поступающей из основного контура. Этот главный контур обычно следует по периметру здания и проходит под радиаторами отопления, расположенными на наружных стенах. Такая компоновка экономит деньги, сводя к минимуму количество труб, используемых между основным контуром и нагревателями.
Наилучший способ управления однотрубными системами – обеспечить постоянную циркуляцию нагретой воды по основному контуру в течение отопительного сезона. Термостаты открываются и закрываются по мере необходимости, чтобы удовлетворить потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключить котел к системе, как показано выше. Циркуляционный насос котла работает только при топке котла. В остальное время поток воды в основном контуре обходит котел, что снижает внецикловые тепловые потери.
Многозональные и многоконтурные системы
Многозональная система использует отдельный главный контур для каждой зоны, обеспечивая подачу воды в каждую зону примерно одинаковой температуры. Предпочтительным методом является использование небольшого циркуляционного насоса и обратного клапана на каждом контуре.Другой метод зонирования гидравлической системы использует отдельный трубопровод для каждой зоны. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких зональных электрических клапанов. Я предпочитаю первый метод по следующим причинам:
• Насосы малой зоны потребляют меньше электроэнергии и работают только тогда, когда соответствующей зоне требуется тепло. Для сравнения, один более крупный циркуляционный насос в системе с зональным клапаном должен работать всякий раз, когда одной или нескольким зонам требуется тепло.
• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.
• При выходе из строя циркуляционного насоса обогрев прерывается только в одной зоне. Остальные зоны работают как обычно. Отказ циркуляционного насоса в системе с зональным клапаном предотвратит подачу тепла во всю систему.
Важно отметить, что в каждой зоне системы с несколькими циркуляторами должен быть установлен подпружиненный обратный клапан. Если обратных клапанов нет, и только одна зона требует тепла, теплая вода будет течь в обратном направлении по контурам, которые должны быть отключены. Это ограничит тепловую мощность активного контура. Это также может вызвать нежелательное поступление тепла в отопительные приборы в теплую погоду, когда котел работает только на нагрев воды для бытовых нужд.
Мультизональные системы с отдельными контурами имеют еще одно преимущество: каждая зона получает воду примерно одинаковой температуры. Это может позволить уменьшить размеры тепловых излучателей по сравнению с последовательной схемой. Если тепловые излучатели имеют соответствующий размер, вы также можете эксплуатировать систему при несколько более низкой температуре, тем самым повышая ее общую эффективность.
Двухтрубные системы
Двухтрубная система подает воду к каждому радиатору по всей системе практически одинаковой температуры. Все радиаторы подключены между общей подающей и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.Наиболее распространенный тип гидравлической системы распределения в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которую можно использовать и в бытовых системах, каждый отопительный прибор располагается в отдельной ответвленной цепи, которая подключается к общей подающей магистрали и общей обратной магистрали. Каждая ответвленная цепь работает «параллельно» с другими, что позволяет каждому нагревателю получать воду примерно одинаковой температуры. Теоретически это позволяет использовать меньшие по размеру теплоизлучатели в каждой комнате.
Предпочтительный способ подключения ответвлений к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированным потокам через ответвления.
На этой диаграмме показаны типичные рабочие диапазоны различных водяных источников тепла, теплогенераторов и систем трубопроводов, хотя в нестандартных обстоятельствах иногда могут потребоваться конструкции за пределами этих диапазонов.Поскольку в каждый нагреватель поступает вода примерно одинаковой температуры, перепад температур между подачей и обраткой котла будет меньше, чем при последовательной системе трубопроводов. Типичная параллельная система, например, может иметь перепад температуры всего около 10°F между подачей и обраткой котла. Напротив, типичная последовательная система может иметь падение температуры на 20°F и более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы уходящих газов, что предотвращает конденсацию дымовых газов.
Двухтрубные системы лучше всего подходят для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы. Системы теплого пола можно считать двухтрубными, поскольку каждый контур пола подключается параллельно с другими контурами на коллекторных станциях. Двухтрубные системы также позволяют легко зонировать за счет использования клапанов для регулирования потока через любой заданный источник тепла.
Отопительные системы для автодомов и караванов
Потому что водяное отопление Alde обеспечивает комфорт в каждой детали.
Наши системы отопления продуманы до мельчайших деталей. Полотенцесушители Alde обеспечивают всю семью теплыми полотенцами после каждого освежающего душа. Вентиляторный конвектор Alde в гардеробе быстро сушит влажную одежду и обувь.
Кроме того, комфорт в кабине водителя в автодоме можно повысить с помощью специально адаптированных конвекторов, усилителя тепла и нагревательного мата, который быстро подключается к системе отопления. Упомянем лишь несколько примеров.
1 из 11
Потому что Alde экономит энергию и окружающую среду.
Водяное отопление – это не только уютно и бесшумно. Вы также можете наслаждаться превосходным климатическим комфортом с чистой совестью.
В качестве источников энергии в наших системах отопления мы используем как электричество, так и сжиженный газ. Оба являются эффективными и экологически безопасными вариантами энергии, а также свободными от загрязнения.
2 из 11
За непревзойденную технологию, надежность и комфорт
Технология системы отопления Alde, основанная на приятном водяном отоплении, на самом деле более сложная, чем во многих домах. Однако мы не разрабатываем технологии просто потому, что умеем и умеем это делать.
Уважение к вам и вашим самым близким и самым дорогим людям ближе всего к нашему сердцу. Нами движет страсть помочь вам в полной мере насладиться самыми драгоценными моментами в нашей все более стремительной жизни: свободным временем.
3 из 11
Потому что Alde дает вам уютное и бесшумное отопление
Мы предлагаем вам самую тихую систему отопления на рынке, поскольку по законам природы нагретый воздух циркулирует сам по себе.
Конвекторы нагревают воздух, который поднимается вверх. Когда теплый воздух достигает потолка, он циркулирует вниз и внутрь к полу и повторно нагревается конвекторами. Непревзойденно бесшумное и эффективное решение.
4 из 11
Потому что водяное отопление Alde обеспечивает надежный комфорт круглый год в любую погоду.
Мы не можем ни смазать лыжи, ни починить велосипедные проколы, ни организовать солнечный свет, ни найти лисички. Но мы можем гарантировать, что вас встретит уютная температура в помещении и много горячей воды, когда вы вернетесь из любимого приключения.
Наша комплексная система отопления обеспечивает уют и комфорт независимо от времени года и погоды. Вся семья может наслаждаться комфортными теплыми полами зимой и прекрасным душем после активных летних дней.
5 из 11
Потому что технология самоконвекции Alde обеспечивает бесшумный и равномерный обогрев.
Технология самоконвекции основана на простом принципе движения теплого воздуха вверх. Когда он достигает потолка, он циркулирует обратно к полу и снова нагревается.
Циркулирующий воздух нагревает мебель и стены, а также создает холодный барьер перед окнами. Всеобъемлющее тепло и естественный поток воздуха обеспечивают равномерное распределение тепла по всему автомобилю.
6 из 11
Потому что система отопления Alde испытана в самых тяжелых условиях.
Наш подход к функциональности, качеству и надежности сегодня такой же бескомпромиссный, как и тогда.
Наши водяные системы отопления испытаны при температурах до -31°F, чтобы обеспечить вам комфорт в любую погоду круглый год.
7 из 11
Потому что Alde разрабатывает продукты с 1949 года.
Наш основатель Альде Раск на раннем этапе решил построить идеальный котел для жилых автофургонов, и наш подход сейчас так же бескомпромиссен, как и тогда.
Бесплодный климат Швеции — идеальная среда для разработки и тестирования систем отопления мирового класса. Основатель нашей компании Альде Раск на раннем этапе решил построить идеальный котел для жилых домов.
Все разработки и производство осуществляются в Фарлеве в Сконе, где шведская предпринимательская жилка сосредоточена на функциональности, качестве и надежности.
8 из 11
Потому что водяное отопление — непревзойденная альтернатива
Технология системы отопления Alde столь же сложна, как и отопление в современных домах.
Наша водяная система центрального отопления создает бесшумные, медленные потоки воздуха, которые окружают все ваше мобильное помещение уютной обстановкой с естественной влажностью.
9 из 11
Потому что Альде — лучший друг наших четвероногих друзей.
Полы с подогревом создают для четвероногого друга такое уютное место для отдыха, что диван остается только для вас, а мягкое, естественное движение воздуха предотвращает завихрение шерсти животных.
