Volcano vr mini технические характеристики: купить тепловентилятор Volcano VR Mini AC. Цены, характеристики

Тепловентилятор Volcano VR mini цена

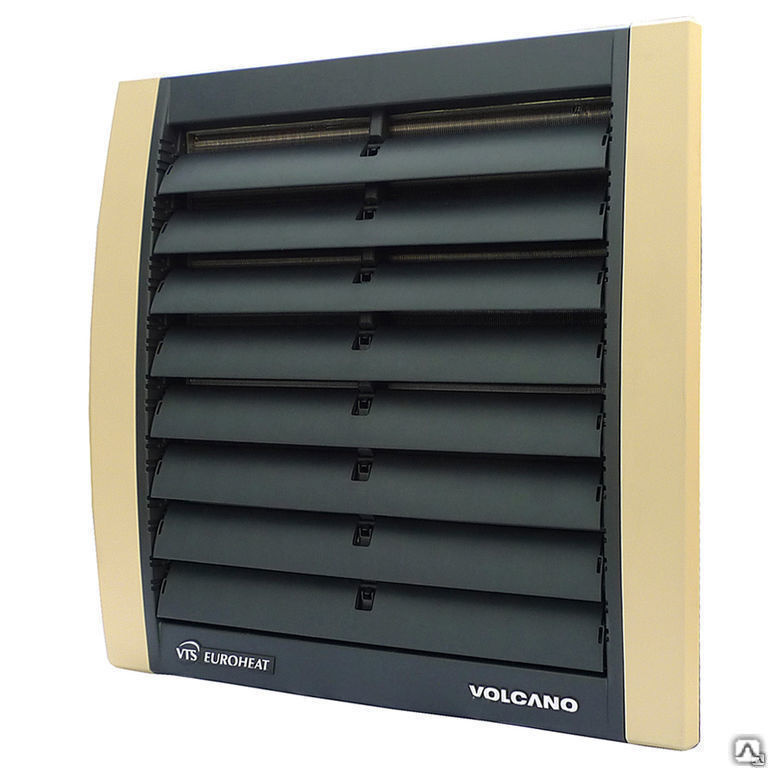

Описание Volcano VR mini AC

Внутри тепловентилятора Volcano VR Mini AC (Волкано Мини) установлен двухрядный теплообменник мощность до 20 кВт и вентилятор с 3-х скоростным АС двигателем мощностью 115 Вт.

Калькулятор для расчета количества

Это инновационный продукт бренда, в котором инженерным коллективом компании наиболее удачно в небольшие габариты с компактными габаритными размерами встроено эффективное оборудование для нагрева воздуха.

В комплект входит монтажная консоль, автоматика управления поставляется отдельно. Для расчета количества тепловентиляторов для вашего помещения воспользуйтесь нашим калькулятором.

Отопительные агрегаты Euroheat Volcano – компактные и одновременно мощные, эргономичные воздухонагреватели калориферы, нашли применение в очень широких отраслях промышленного применения:

• в производственных цехах,
• для обогрева складов средних размеров и оптовых магазинов,
• на закрытых спортивных объектах,
• в тепличном хозяйстве,
• в магазинах и супермаркетах,
• в гаражных комплексах и автомастерских,
• на птицефермах и в животноводческих комплексах
• и в других помещениях, где необходим постоянный и одновременно экономичный прогрев закрытых помещений.

Замена обычного отопления на водяные тепловентиляторы позволяет снизить затраты на эксплуатацию и расходы на обогрев зданий на 30%.

Тепловая мощность водяного воздушно-отопительного агрегата Волкано Мини

Мощность калорифера Volcanno mini AC (Вулкан мини) изменяется в зависимости от температуры поступающей воды, температуры внутри помещения и скорости тепловентилятора. Данные указаны в таблице внизу. Для расчетов рекомендуем использовать номинальную мощность 12,6 кВт при условиях: теплоноситель 80 гр.С , в помещении 20 гр.С, обороты двигателя максимальные. При прочих условиях мощность указана в таблице внизу.

		Volcano VR mini AC
		Параметры температуры теплоносителя на входе/выходе [°C]
		90/70 [°C]				80/60 [°C]				70/50 [°C]				50/30 [°C]
Tp1 [°C]	Qp [m3/ч]	Pg [кВт]	Tp2 [°C]	Qw [m3/ч]	Δp [кПа]	Pg [кВт]	Tp2 [°C]	Qw [m3/ч]	Δp [кПа]	Pg [кВт]	Tp2 [°C]	Qw [m3/ч]	Δp [кПа]	Pg [кВт]	Tp2 [°C]	Qw [m3/ч]	Δp [кПа]
0	2100	20. 7	29.5	0.92	13.9	17.9	25.4	0.79	10.7	15.1	21.4	0.66	7.9	9.2	13.1	0.4	3.4
	1650	18.1	32.6	0.8	10.7	15.6	28.2	0.69	8.3	13.1	23.7	0.58	6.1	8	14.6	0.35	2.6
	1100	14.1	38.3	0.63	6.8	12.2	33.2	0.54	5.3	10.3	27.9	0.45	3.9	6. 3	17.2	0.28	1.7
5	1650	16.9	35.6	0.75	9.5	16.6	28.6	0.73	9.3	13.7	24.5	0.6	6.6	7.6	16.1	0.34	2.5
	2100	19.4	32.6	0.86	12.3	14.5	31.1	0.64	7.2	12	26.6	0.53	5.2	6.8	17.4	0.3	2
	1100	13.3	40.9	0.59	6	11.3	35. 8	0.5	4.6	9.4	30.5	0.41	3.3	5.4	19.6	0.23	1.3
10	2100	18.1	35.7	0.8	10.8	15.3	31.7	0.67	8	12.4	27.6	0.54	5.5	6.4	19.1	0.28	1.7
	1650	15.8	35.5	0.7	8.4	13.3	34.1	0.59	6.2	10.8	29.5	0.47	4.3	5.6	20.1	0.24	1.4
	1100	12. 4	43.5	0.55	5.3	10.4	38.3	0.46	3.9	8.5	33	0.37	2.8	4.4	21.9	0.19	0.9
15	2100	16.8	38.8	0.74	9.4	13.9	34.8	0.61	6.7	11	30.7	0.48	4.4	4.9	22	0.22	1.1
	1650	14.6	41.4	0.65	7.3	12.1	37	0.54	5.2	9.6	32.4	0.42	3. 5	4.3	22.8	0.19	0.9
	1100	11.5	46.1	0.51	4.6	9.5	40.9	0.42	3.3	7.6	35.5	0.33	2.2	3.3	24.1	0.15	0.5
20	2100	15.5	41.9	0.69	8	12.6	37.9	0.56	5.6	9.7	33.7	0.42	3.5	3.3	24.7	0.14	0.5
	1650	13.5	44.3	0.6	6.2	11	39. 8	0.48	4.3	8.4	35.2	0.37	2.7	2.8	25.1	0.12	0.4
	1100	10.6	48.6	0.47	4	8.6	43.4	0.38	2.8	6.6	38	0.29	1.8	1.9	25.2	0.08	0.2

T_p1 – темперетура воздуха на входе

T_p2 – темперетура воздуха на выходе

P_g – тепловая мощьность оборудования

Q_w – расход воды

Q_p – скорость воздушного потока

Δp – гидравлическое сопротивление





Регулировкa скорости воздуха и температуры нагрева

Минимальный комплект для регулировки скорости вентилятора: Настенный контроллер Volcano DX. Он имеет три скорости и встроенный термостат, к нему можно подключить до 4 тепловентиляторов Volcano mini. Для автомоек рекомендуем ставить регулятор ARW 0.6 и Термостат VR.

Если необходимо подключить не один на два и более агрегатов, то нужно при этом учитывать особенности каждой автоматики. Например: Термостат VR может управлять только 1 тепловентилятором, а Программируемый термостат EH 20.3 может контролировать работу сразу 3 воздушно-отопительных агрегатов Volcano VR mini AC.

Схема подключения обогревателя Volcano Mini  и пример обвязки по воде

Пример электрической схемы подключения тепловентилятора Вулкано с АС-двигателем:

Пример обвязки по воде:



1 – Тепловентилятор

2 – Клапан с сервоприводом

3 – Клапан спуска воздуха

4 – Шаровой кран

5 – Фильтр грубой очистки

6 – Циркуляционный насос

7 – Котёл







Монтаж тепловентилятора Volcano VR mini AC

Варианты размещения

Способы крепления

Расстояние от стен

Размещение группы аппаратов

Больше информации о подключении и особенности работы вы можете посмотреть здесь.

Видео о воздушно-отопительных агрегатах Волкано ВР мини АС

Почему вам стоит купить Volcano у нас?

1. Мы рады поделиться опытом, накопленным с 2003 года.

2. Консультация и подбор оборудования экспертом.

3. Сопровождение заказа персональным менеджером.

4. Платежи с НДС, картой, наличными.

5. Оперативная доставка собственным транспортом.

6. Адреса наших складов в городах России:

• г. Реутов ул. Победы д.9.
• г. Иркутск, ул.Розы Люксембург, 220.
• г. Казань ул.Родины д.10.
• г. Краснодар, Динской р-н, п.Южный, ул.Водозаборная, 58.
• г. Новосибирск, ул.Воинская, 140, к2.
• г. Хабаровск, ул. Суворова, 73, литер К.

Будем рады вашим звонкам – 8 800 200 75 88, бесплатно по России.

Технические характеристики Volcano VR mini AC

Арт. производ.:

1-4-0101-0445

Вес в упаковке:

17.8 кг

Габариты упаковки:

585x385x645 мм

Монтажная консоль:

в комплекте

Пульт управления:

опция

Нагрев:

Водяной

Максимальная t теплоносителя:

130 °C

Мощность, вода 90С*:

• 3/20 кВт

Подогрев воздуха при 15С* :

24 ⁰C

Длина:

530 мм

Ширина:

530 мм

Высота:

310 мм

Длина струи:

14 м

Продув:

• 1100/1650/2100 м³

Уровень шума:

29 дБа

Напряжение:

Макс. раб. давление:

16 атм

Вес:

13 кг

Кол-во рядов нагревателя:

2 шт

Диаметр соединительных патрубков:

3/4 “

Класс защиты IP:

IP54

Внутренний объем теплообменника :

1.12 дм³

Мощность электродвигателя:

0.115 кВт

Номинальный ток электродвигателя:

0.53 А

Производитель:

VTS Euroheat

Страна производства:

Польша

Гарантия:

3 года

Режимы работы Volcano VR mini AC
Скорость работы вентилятора		I	II	III
Расходы воздуха	м3/ч	1100	1650	2100
Уровень шума Volcano (двигатель AC)*	дБ(А)	29	42	52
Уровень шума Volcano (двигатель EC)*	дБ(А)	27	40	50
Мощность двигатель AC	Вт	48	68	115
Мощность двигателя EC**	Вт	39	56	95
Длина горизонтальной струи	м	5	8	14
Длина вертикальной струи	м	3	5	8

* условия проведения измерений: объем помещения 1500 м³,
  измерение производилось на расстоянии 5м.
** Электродвигатель постоянного тока для расхода воздуха, указанного в таблице

Технический паспорт (Паспорт_технический_Volcano_2020_RU.pdf, 1,618 Kb) [Скачать]

Электрическая схема подключения (Электрический_схемы_Волкано_2020.pdf, 2,250 Kb) [Скачать]

Декларация о соответствии ЕАС (сертификат) (Сертификат_декларация_ТС_2020_Volcano_Wing.pdf, 741 Kb) [Скачать]

Volcano mini характеристики

Новый компактный тепловентилятор Volcano mini

Модель Volcano mini производилась до 2107 года. Сейчас на складе в ограниченном количестве.
Вместо Volcano mini вышла новая модель 2017 года – NEW Volcano VR Mini (3-20kW) в белом корпусе.

Аппарат зарекомендовал себя как эффективное оборудование для обогрева небольших помещений:

• Гараж
• Автомойка
• Автосервис
• Небольшой склад
• Котедж





































• Алюминиево-медный теплообменник
• Высокопродуктивный осевой вентилятор с роторным статором
• Присоединение теплообменника в задней части прибора
• Современный  дизайн
• Широкая сфера функциональных возможностей и применения
• Монтаж в произвольном положении
• Консоль для монтажа в комплекте
• Возможность монтажа с другим креплением
• Пластик в качестве материала корпуса – абсолютное исключение коррозии
• Высокая температурная стойкость корпуса



Теплообменник

Увеличенное пространство между ламелями (расстояние – 3,2 мм) – теплообменник практически не засоряется

Теплообменник стойкий к воздействию высокого давления теплоносителя – 16 бар (пробное давление 28 бар)

Возможность взаимодействия с незамерзающим теплоносителем – концентрация гликоля до 50%

максимальная температура теплоносителя 120°C



Корпус Volcano mini



Корпус выполнен из очень легкого и прочного материала –  вспененного полипропилена EPP

Состав корпуса:

Использованный в процессе материал имеет форму закрытых гранул, наполненных воздухом. Во время формирования свободные гранулы приобретают вид закрытых сотовых структур, создавая необычайно стойкую полипропиленовую пенку.

Характеристики материала EPP и его преимущества:

• Температурная стойкость до 120°C
• Плотность 90 г/л (90 кг/м³)
• Высокая абсорбция энергии – отлично поглощающий энергию материал, который даже под воздействием больших сил не повреждается.  После прекращения давления возвращение к первичной форме после статических и динамических нагрузок
• Рециклинг:  экологически чистый материал , не загрязняет окружающую среду ,   100% восстанавливаемый

Дополнительные преимущества VOLCANO Mini благодаря применению EPP:

• Корпус легче в 10 раз – технология инжекции примененного материала
• Повышенная стойкость на неконтролируемые удары и возможные падения – благодаря свойствам материала (эластичность)
• Значительное уменьшение габаритов благодаря компактному корпусу
• Тихая работа – более эффективная амортизация, отличная изоляционная способность теплообменника



Технические характеристики



Характеристика		Значение
Количество рядов теплообменника	–	2
Максимальный расход воздуха	м3/ч	2000
Диапазон тепловой мощности	кВт	3-20
Максимальная температура теплоносителя	оС	120
Максимальное рабочее давление	МПа	1,6
Максимальная длина горизонтальной струи воздуха	м	14
Максимальная длина вертикальной струи воздуха	м	8
Внутренний объем теплообменника	дм2	1,05
Диаметр присоединительных патрубков	‘‘	3/4
Масса оборудования (без воды)	кг	9,8
Напряжение питания	В/Гц	~ 230/50
Мощность электродвигателя	кВт	0,124
Номинальный ток	А	0,54
Обороты двигателя	об/мин	1350
Класс защиты электродвигателя IP	–	44



Теплотехнические характеристики

Температура на входе в аппарат	Расход воздуха, м3/ч	Параметры
		50/30				70/50				80/6				90/70
		кВт	0С	м3/ч	кПа	кВт	0С	м3/ч	кПа	кВт	0С	м3/ч	кПа	кВт	0С	м3/ч	кПа
0	2000	8,8	13	0,38	3,3	14,3	21	0,63	7,7	17,0	25	0,75	10,4	19,7	29	0,87	13,6
	1200	6,5	16	0,28	1,9	10,6	26	0,47	4,4	12,6	31	0,56	6,0	14,6	36	0,65	7,7
	700	4,6	20	0,20	1,0	7,5	32	0,33	2,4	8,9	38	0,39	3,2	10,3	44	0,46	4,0
5	2000	7,5	16	0,32	2,4	13,1	25	0,57	6,5	15,8	29	0,70	9,1	18,5	33	0,82	12,0
	1200	5,5	19	0,24	1,4	9,7	29	0,43	3,7	11,7	34	0,52	5,2	13,7	39	0,61	6,8
	700	3,9	22	0,17	0,8	6,9	34	0,30	2,0	8,3	40	0,37	2,8	9,7	46	0,43	3,6
10	2000	6,1	19	0,27	1,7	11,8	28	0,52	5,4	14,5	32	0,64	7,8	17,2	36	0,76	10,5
	1200	4,5	21	0,20	1,0	8,8	32	0,38	3,1	10,8	37	0,48	4,5	12,8	42	0,57	6,0
	700	3,2	24	0,14	0,5	6,2	37	0,27	1,7	7,6	43	0,34	2,4	9,0	48	0,40	9,9
15	2000	4,7	22	0,20	1,1	10,5	31	0,46	4,3	13,2	35	0,58	6,6	16,0	39	0,71	9,2
	1200	3,5	24	0,15	0,6	7,8	34	0,34	2,5	9,8	39	0,43	3,8	11,8	44	0,52	5,2
	700	2,3	25	0,10	0,2	5,5	39	0,24	1,4	7,0	45	0,31	2,0	8,4	51	0,37	2,8
20	2000	3,1	25	0,14	0,5	9,2	34	0,40	3,4	12,0	38	0,53	5,4	14,7	42	0,65	7,8
	1200	2,0	25	0,09	0,2	6,8	37	0,30	2,0	8,9	42	0,39	3,1	10,9	47	0,48	4,5
	700	1,1	25	0,05	0,1	4,9	41	0,21	1,1	6,3	47	0,28	1,7	7,7	53	0,34	2,4





Конструкция Volcano mini



Габаритные размеры



















Скорость вентилятора	–	1	2	3
Напряжение на выходе из регулятора	V	230	130	85
Воздухопроизводительность вентилятора	м3/ч	2000	1200	700
Мощность двигателя	В	124	78	38
Горизонтальная струя воздуха	м	14	8	5
Вертикальная струя воздуха	м	8	5	3
Уровень шума*	dB (A)	52,3	41,6	28,8









Упаковка и транспортировка Volcano mini

Улучшенная защита прибора в упаковке – тепловентилятор закрывается пенопластом со всех сторон

Предохраняющие вкладки из пенопласта имеют специальное профилированное пространство, которое дает возможность упаковать в одну коробку элементы автоматики

Монтажная консоль упакована вместе с прибором в одной коробке

Количество Volcano mini  на поддоне – 12 шт (3 уровня по 4 шт на поддоне)

Вес комплекта  на поддоне  140 кг



Гарантия



 За все время наших продаж тепловентиялторов Volcano mini не было ни одного гарантийного случая!

Подробное описание товаров

• Нажмите, чтобы увеличить масштаб
• Нажмите, чтобы Zoom
• Нажмите, чтобы Zoom
• Нажмите, чтобы Zoom
• Нажмите на Zoom
• Нажмите на Zoom
• To to Zoom
• Щелкните, чтобы увеличить
• Щелкните, чтобы увеличить
• Щелкните, чтобы увеличить
• Щелкните, чтобы увеличить
• Щелкните, чтобы увеличить
• Щелкните, чтобы увеличить
• Нажмите, чтобы увеличить

Легкий возврат товара

Купите товар и проверьте его в удобное время, дома.
Вы можете вернуть товар без объяснения причин в течение 14 дней.

Показать детали

14 дней, чтобы отказаться от договора

Ваше удовлетворение очень важно для нас, поэтому вы можете сделать возврат без объяснения причин в течение 14 дней.

Без стресса и забот

Мы заботимся о вашем комфорте, поэтому наш магазин предлагает возврат на выгодных условиях.

Упрощенный мастер возврата

Управление всеми возвратами, обрабатываемыми нашим магазином, осуществляется с помощью простого в использовании мастера возврата , который дает вам возможность отправить возвратную посылку.

Этот продукт доступен в наших магазинах

Вы можете купить этот продукт, не размещая онлайн-заказ, в одном из наших магазинов в вашем районе. Проверьте, где товар находится на складе.

Проверить наличие свободных мест

Спросите об этом продукте

Если этого описания недостаточно, отправьте нам вопрос по этому продукту. Мы ответим как можно скорее.

электронная почта:

вопрос:

Данные обрабатываются в соответствии с политикой конфиденциальности. Отправляя данные, вы принимаете положения политики конфиденциальности.

Fields marked with asterisk are required

Tech specs:

. W:

producent:	VOLCANO VTS
Efficiency kW:	20
air flow m3/h:	2100
Ogrzeje kubaturę m3:	180m3-240m3
ilość rzędów wymiennika:	2
średnica przyłączy:	3/4
Материал:	ABS
Napięcie Elektryczne:	1 ~ 230/50	115
Stopień ochrony IP:	54
waga kg:	13
Gwarancja m-c:	60

Отзывы пользователей

Чтобы оценить этот продукт или добавить новый отзыв, вам необходимо .

VOLCANO VR1 EC 5-30kw 4in1 water heater

420,51 EUR 700,49 EUR

VOLCANO VR MINI EC 3-20kw water heater + controller

299,90 EUR 500,69 EUR

VOLCANO VR1 AC 5-30kw 12in1 водонагреватель

382,08 EUR

VOLCANO VR2 EC 8-50kw водонагреватель + контроллер

424,78 EUR 713,88 EUR 90875 контроллер

343,66 EUR 577,35 EUR

VOLCANO VR MINI EC 3–20 кВт водонагреватель

231,38 EUR 386,74 EUR

CANO VR

| 1-4-0101-0455 | VTS Group – ArchiUp.com

Описание товара

Малогабаритный воздухонагреватель мощностью 3-20 кВт, двухрядный теплообменник, 2100 м ³ /ч нагнетание с монтажными приспособлениями в комплекте. Оснащен энергоэффективным двигателем ЕС с бесступенчатой ​​регулировкой скорости.

909108 максимальный радиус действия по воздуху

Parameters	Unit	Volcano VR MINI EC
unit heater row number	–	2
maximum air discharge	m 3 /h	2100
диапазон мощности нагрева	кВт	3-20
вес устройства (без воды)	кг	17,5	010103	M	14
Максимальный вертикальный воздушный охват	M	8

Серия Описание

Volcano Air Heamcan.

Точно выполненная легкая форма корпуса напоминает о красоте и совершенной простоте бриллианта. Характер устройства подчеркивается сочетанием выбранных материалов и динамически сформированных планок.

Типовой ряд устройств включает четыре версии нагревателя, вариант дестратификатора и варианты с однорядным теплообменником (VR1), двухрядным теплообменником (VR Mini, VR2) и трехрядным теплообменником (VR3), что позволяет достичь мощностью до 75 кВт. Все теплообменники устройств тестируются в гелиевых камерах для обеспечения 100% герметичности.

В соответствии с ожиданиями клиентов воздухонагреватели VOLCANO оснащены энергоэффективными ЕС-двигателями с бесступенчатой ​​регулировкой скорости.

На каждый нагреватель VOLCANO распространяется 5-летняя гарантия на устройство и пожизненная гарантия на корпус – самая продолжительная такая гарантия на рынке.

BIM/CAD

Autocad

.dwg

Files

app.noun.author

app.product.media_content

nagrzewnica wodna z silnikiem EC VOLCANO_VR.dwg

56.74 KB

VTS Group

app.product.media_nopreview

nagrzewnica wodna z silnikiem EC Volcano_z_automatyka__nascienne_.

dwg 53.4 KB

VTS Group

app.product.media_nopreview

nagrzewnica wodna z silnikiem EC Volcano_z_ukladem_sterujacym__programator_.dwg

58.96 KB

VTS Group

app.product.media_nopreview

nagrzewnica wodna z silnikiem EC VOLCANO_VR___Basic.dwg

51.41 KB

VTS Group

app.product.media_nopreview

nagrzewnica wodna z silnikiem EC VOLCANO_VR___Prestige.dwg

52.4 KB

VTS Group

app.product.media_nopreview

nagrzewnica wodna z silnikiem EC Volcano_z_automatyka__z_boku_.dwg

51.82 КБ

VTS Group

app.product.media_nopreview

nagrzewnica wodna z silnikiem EC Volcano_z_termostat_sterujacy9.dw_termostat_sterujacyem EC Volcano_z_ukladem_sterujacy0047 57.

77 KB

VTS Group

app.product.media_nopreview

Revit

.rfa

Files

app.noun.author

app.product.media_content

nagrzewnica wodna z silnikiem EC VOLCANO_MINI_EC.rfa

1,75 МБ

VTS Group

app.product.media_nopreview

Дополнительные ресурсы

Все приведенные ниже ресурсы предоставлены производителем. Если вас интересуют подробности или дополнительная информация, которую вы не нашли в сервисе, обращайтесь к производителю.

Catalogs

Files

app.product.media_content

VOLCANO_-_katalog_.pdf

2.62 MB

VOLCANO_-_katalog_cz.pdf

2.47 MB ​​

VOLCANO_-_catalogue_DE.pdf

3.13 MB

VOLCANO_ -_catalogue_FR.pdf

3,14 МБ

VOLCANO_-_catalogue_US_EN.pdf

2,58 МБ

Прочие ресурсы

Файлы

app.
