Wing II E150 (AC) VTS Воздушная завеса c электрическими тэнами
Завеса c электро-тэн wing II E150 ac
|
Гарантия: |
3 года |
|
Тип оборудования: |
WING Воздушная завеса c электрическими тэнами |
|
Источник тепла: |
Электричество |
|
Тип установки: |
Горизонтальный\вертикальный |
|
Максимальная высота установки, м: |
3,7 |
|
Вес, кг: |
37 |
|
Прирост температуры воздуха, 0С: |
30 |
|
Поток воздуха, м3/ч: |
1450/2050/3150 |
|
Электрическая мощность, кВт: |
4/8/12 |
|
Мощность двигателя, Вт: |
220 |
|
Напряжение, В: |
~380/3/50 |
|
Размеры, мм: |
1582*465*210 |
|
Уровень шума , дБ: |
45/56/67 |
Инструкция руководство по эксплуатации завес WING PDF (3.
5 Mb)
Схемы электрического подключения завес WING PDF (5.18 Mb)
Сертификат разрешение к применению WING PDF (0.38 Mb)
Каталог завес WING VTS PDF (1.18 Mb)
ТЕПЛОВАЯ ЗАВЕСА WING II E150:
Инновационная тепловая завеса с электрическими тэнами позволит Вам не только экономить на основном отоплении, но и будет радовать глаз каждый раз, когда Вы открываете двери! Тепловая завеса WING E150 обречена на успех, благодаря уникальным инженерным решениям XXI Века и мастерству инженеров VTS EUROHEAT.
Завеса WING E150 с электрическим обогревом имеет самый популярный типоразмер – 1,5м. Именно она подойдет для установки в большинство помещений, частных домов, церквей, детских садов, больниц, входные двери которых имеют размеры от 1,2м до 1,5м. Уникальная завеса WING E150 станет очередным бестселлером благодаря тому, что может быть использована в любом уголке нашей страны, от Магадана до Владивостока и Южно-Сахалинска.
Большинство входных групп дверей и подъездных ворот на производствах окон, мебельных фабриках, молоко- и мясоперерабатывающих заводах, небольших складских комплексах имеют типоразмер 3 х 3м.
Для сохранения здоровья Ваших работников, если Вы действительно считаете деньги, эта завеса с электрическим подогревом – Ваш выбор!
Экономичная тепловая завеса с электрическим нагревателем WING II E150 – передовая тепловая завеса, которая легко справится с задачей уничтожения сквозняков, повышенного расхода тепла и поддержания комфортного микроклимата в помещении в любое время года.
Тепловая завеса WING II E150 имеет достаточную в любой климатической зоне нашей страны тепловую мощность 12кВт, при помощи современного регулятора-термостата DX (опция) мощность завесы может быть снижена до 4 кВт или 8 кВт, что позволит не только экономить электроэнергию в “теплые зимы”, но и при помощи встроенного регулятора оборотов, настроить обдув в помещениях, где необходимо минимальное движение воздушных масс, вплоть до 1,5м\с.
WING II E150 – защитит, от пыли, мошкары и выхлопных газов – летом. просто отключите обогрев и используете ее вместо силиконовых штор! Наша продукция WING II E150 создаёт защитный барьер по месту установки тепловой завесы:
-
у входа, благодаря чему, у холода, ветра, уличной пыли, мусора, насекомых и загрязнённого воздуха нет возможности попасть внутрь помещения, даже если его двери настежь открыты в ожидании посетителей.
-
на стене, благодаря чему, помещение подогревается нисходящими вдоль стен потоками теплого воздуха, не создавая дискомфорта для людей и домашних животных в помещении.
Габариты завесы WING II E150
Мы предлагаем два варианта установки WING II 150E – горизонтальный и вертикальный. При выборе варианта расположения завес WING E150 для достижения максимального эффекта, при вертикальной установке потребуется установить завесы с двух сторон проема, а это на +1 завесу WING E150 больше, чем при горизонтальной установке над проемом.
Эффективность работы воздушно-тепловой завесы от этого не меняется. Модель WING E150 подходит для стандартных проёмов производств 120, 140, 150 мм и проёмов нестандартной ширины – до 170 мм.
|
ВНИМАНИЕ! При вертикальной установке завес серии WING E следует предупредить персонал о том, что нагревательные ТЭНы расположены близко к поверхности забора воздуха и если туда засунуть палец можно получить ожог! |
Три типоразмера тепловых завес WING E, позволяют путем комбинаций завес различной длины 1м, 1,5м и 2м, обеспечивать защиту проема любой ширины и высоты до 3,7м. Ниже приведены несколько вариантов установки завес WING E.
Низкий уровень шума 67 дБ делает использование тепловой завесы WING E150 комфортным даже для жилых помещений и небольших производств. Воздушный поток направлен параллельно плоскости входной двери – вертикально или горизонтально, не причиняя неудобства персоналу и домашним животным.
Электрическая тепловая завеса WING E150 обладает высокой энергоэффективностью. Небольшое электропотребление двигателя WING E150 всего 180 Вт. Высокая тепловая мощность и уникальная аэродинамическая конструкция воздушной полости корпуса, позволили получить эффективные технические характеристики и минимальное электропотребление при высоком коэффициенте полезного действия. Производитель VTS EUROHEAT приложил немало усилий и потратил более 270 бессонных ночей, для создания действительно экономичной, отвечающий высоким требованиям XXI Века девайс – э
Опционально поставляемый регулятор скорости и температуры DX позволяет выбирать одну из трёх скоростей вращения вентилятора, регулируя, тем самым, интенсивность воздушного потока и контролируя нагрев воздуха в помещении. На максимальной скорости 3150 м3\час вентилятор завесы создает мощный поток воздуха, а на минимальной 1450 м3\час обеспечивает максимальный подогрев воздуха на 30 0С, проходящего через завесу WING E150.
Управление и крепеж
| Тип электродвигателя воздушной завесы WING | |
| АС | |
| Источник тепла завесы WING | |
| электрические ТЭН | |
| Тепловая мощность воздушной завесы WING, кВт | |
| 4/12 или 8/12 | |
| Габ. размеры воздушной завесы WING, ДхШхВ, мм | |
| 1582х465х210 | |
| Вес воздушной завесы WING, без воды, кг | |
| 32,5 | |
| Монтаж | |
| горизонтально | |
| Расход воздуха, м3/час | |
| 1450/2050/3150 | |
| Скорость воздуха на выходе, м/с | |
| 7/9/11 | |
| Эффективная длина струи, м | |
| 2,3/2,9/3,7 | |
Макс. ток вентилятора завесы WING, А | |
| 1,7 | |
| Уровень шума, дБ | |
| 51/56/58 | |
| Напряжение электропитания завес Wing, В/фаза/Гц | |
| 400/3/50 | |
| Мощность электрических ТЭН завесы WING E, кВт | |
| 4 и 8 | |
| Номинальный ток ТЭН завесы WING E, А | |
| 6/11,3/max.17,3 | |
| Класс защиты завесы WING, IP | |
| 20 | |
| Мощность двигателя, Вт | |
| 0,375 | |
Марат – 16 May 2018
Электрическую завесу установил над входом своего офиса.
Написать Ваше Имя:
Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.
Оценка:
Плохо 1 2 3 4 5 Хорошо
Отправить
WING E150 AC завеса электрическая 1,5м
Главная » WING 2 E150 AC VTS EUROHEAT Воздушная завеса электрическая 1-4-2801-0039
Категории
Лидеры продаж
-4%
-11%
-11%
Новости
Описание Отзывы (1) Сопутствующие товары (2)
ТЕПЛОВАЯ ЗАВЕСА WING E150
Инновационная тепловая завеса с электрическими тэнами позволит Вам не только экономить на основном отоплении, но и будет радовать глаз каждый раз, когда Вы открываете двери! Тепловая завеса WING E150 обречена на успех, благодаря уникальным инженерным решениям XXI Века и мастерству инженеров VTS EUROHEAT.
Завеса WING E150 с электрическим обогревом имеет самый популярный типоразмер – 1,5м. Именно она подойдет для установки в большинство помещений, частных домов, церквей, детских садов, больниц, входные двери которых имеют размеры от 1,2м до 1,5м. Уникальная завеса WING E150 станет очередным бестселлером благодаря тому, что может быть использована в любом уголке нашей страны, от Магадана до Владивостока и Южно-Сахалинска.
| Гарантия: | 3 года |
| Тип оборудования: | WING Воздушная завеса c электрическими тэнами |
| Источник тепла: | Электричество |
| Тип установки: | Горизонтальный\вертикальный |
| Максимальная высота установки, м: | 3,7 |
| Вес, кг: | 37 |
| Прирост температуры воздуха, 0С: | 30 |
| Поток воздуха, м3/ч: | 1450/2050/3150 |
| Электрическая мощность, кВт: | 4/8/12 |
| Мощность двигателя, Вт: | 220 |
| Напряжение, В: | ~380/3/50 |
| Размеры, мм: | 1582*465*210 |
| Уровень шума , дБ: | 45/56/67 |
Большинство входных групп дверей и подъездных ворот на производствах окон, мебельных фабриках, молоко- и мясоперерабатывающих заводах, небольших складских комплексах имеют типоразмер 3 х 3м.
Ультрасовременная тепловая завеса WING E150 может быть установлена на такие ворота в количестве 2шт, как горизонтально над проемом, так и вертикально, сбоку проема, как справа, так и слева.
Для сохранения здоровья Ваших работников, если Вы действительно считаете деньги, эта завеса с электрическим подогревом – Ваш выбор!
Комфортные условия в помещении с часто открываемыми дверями или настежь распахнутыми воротами, за небольшие деньги, и с хорошей скидкой от нашей компании, обеспечит экономичная тепловая завеса с электрическим нагревателем WING E150 – передовая тепловая завеса, которая легко справится с задачей уничтожения сквозняков, повышенного расхода тепла и поддержания комфортного микроклимата в помещении в любое время года.
Тепловая завеса WING E150 имеет достаточную в любой климатической зоне нашей страны тепловую мощность 12кВт, при помощи современного регулятора-термостата DX (опция) мощность завесы может быть снижена до 4 кВт или 8 кВт, что позволит не только экономить электроэнергию в “теплые зимы”, но и при помощи встроенного регулятора оборотов, настроить обдув в помещениях, где необходимо минимальное движение воздушных масс, вплоть до 1,5м\с.
WING E150 – защитит, от пыли, мошкары и выхлопных газов – летом. просто отключите обогрев и используете ее вместо силиконовых штор!
Наша продукция WING E150 создаёт защитный барьер по месту установки тепловой завесы:
- у входа, благодаря чему, у холода, ветра, уличной пыли, мусора, насекомых и загрязнённого воздуха нет возможности попасть внутрь помещения, даже если его двери настежь открыты в ожидании посетителей.
- на стене, благодаря чему, помещение подогревается нисходящими вдоль стен потоками теплого воздуха, не создавая дискомфорта для людей и домашних животных в помещении.
Габариты завесы WING E150
Мы предлагаем два варианта установки WING 150E – горизонтальный и вертикальный. При выборе варианта расположения завес WING E150 для достижения максимального эффекта, при вертикальной установке потребуется установить завесы с двух сторон проема, а это на +1 завесу WING E150 больше, чем при горизонтальной установке над проемом.
Эффективность работы воздушно-тепловой завесы от этого не меняется. Модель WING E150 подходит для стандартных проёмов производств 120, 140, 150 мм и проёмов нестандартной ширины – до 170 мм.
|
ВНИМАНИЕ! При вертикальной установке завес серии WING E следует предупредить персонал о том, что нагревательные ТЭНы расположены близко к поверхности забора воздуха и если туда засунуть палец можно получить ожог! |
Три типоразмера тепловых завес WING E, позволяют путем комбинаций завес различной длины 1м, 1,5м и 2м, обеспечивать защиту проема любой ширины и высоты до 3,7м. Ниже приведены несколько вариантов установки завес WING E.
Низкий уровень шума 67 дБ делает использование тепловой завесы WING E150 комфортным даже для жилых помещений и небольших производств. Воздушный поток направлен параллельно плоскости входной двери – вертикально или горизонтально, не причиняя неудобства персоналу и домашним животным.
Электрическая тепловая завеса WING E150 обладает высокой энергоэффективностью. Небольшое электропотребление двигателя WING E150 всего 180 Вт. Высокая тепловая мощность и уникальная аэродинамическая конструкция воздушной полости корпуса, позволили получить эффективные технические характеристики и минимальное электропотребление при высоком коэффициенте полезного действия. Производитель VTS EUROHEAT приложил немало усилий и потратил более 270 бессонных ночей, для создания действительно экономичной, отвечающий высоким требованиям XXI Века девайс – электрическую завесу WING E150.
Опционально поставляемый регулятор скорости и температуры DX позволяет выбирать одну из трёх скоростей вращения вентилятора, регулируя, тем самым, интенсивность воздушного потока и контролируя нагрев воздуха в помещении. На максимальной скорости 3150 м3\час вентилятор завесы создает мощный поток воздуха, а на минимальной 1450 м3\час обеспечивает максимальный подогрев воздуха на 30 0С, проходящего через завесу WING E150.
Управление и крепеж
|
|
|
На упаковке воздушной завесы WING E150 нанесен монтажный шаблон, на котором указана информация о расстоянии между отверстиями и линии для совмещения.
Достаточно вырезать шаблон из картонной упаковки, приложить к месту установки и можно приступать к монтажу.
| Параметры электрической тепловой завесы WING E150 | WING E150 | |||
| Tp1 [°C], температура воздуха на входе в устройство | 5 | 10 | 15 | 20 |
| Qp [m³/h], скорость вентилятора | 3150/III | |||
| Pg [kW]*, тепловая мощность устройства | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 |
| Tp2 [°C], температура воздуха на выходе из устройства | 9/12/15 | 14/17/20 | 19/22/25 | 24/27/30 |
| Qp [m³/h], скорость вентилятора | 2050/II | |||
| Pg [kW]*, тепловая мощность устройства | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 |
| Tp2 [°C], температура воздуха на выходе из устройства | 10/14/19 | 15/19/24 | 20/24/29 | 25/29/34 |
| Qp [m³/h], скорость вентилятора | 1450/I | |||
| Pg [kW]*, тепловая мощность устройства | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 |
| Tp2 [°C], температура воздуха на выходе из устройства | 13/19/26 | 18/24/31 | 23/29/36 | 28/34/41 |
* доступны конфигурации с возможностью управления мощностью нагревателя: Wing E150 4/12kW или 8/12kW.  |
||||
| Уровень шума | III скорость [dB(A)]* |
II скорость [dB(A)]* |
I скорость [dB(A)]* |
||||||
| WING E150 | 67 | 56 | 45 | ||||||
| * уровень шума, который измерен на расстоянии 3 м от оборудования, условия измерения: полуоткрытое пространство – монтаж на стене. | |||||||||
Качество и конструкция WING E150
СОЧЕТАНИЕФУНКЦИОНАЛЬНОСТИ И ДИЗАЙНА Декоративные элементы в форме |
САМАЯ БЕСШУМНАЯ ЗАВЕСА НА РЫНКЕЗа счёт конструктивных элементов корпуса и вентилятора |
|
ЭКОНОМИЯЭЛЕКТРОЭНЕРГИИ Современная конструкция двигателя и вентилятора * – касается версии EC |
ОПТИМАЛЬНЫЙ ПРИТОК ВОЗДУХАОсобая конструкция направляющих обеспечивает увеличение |

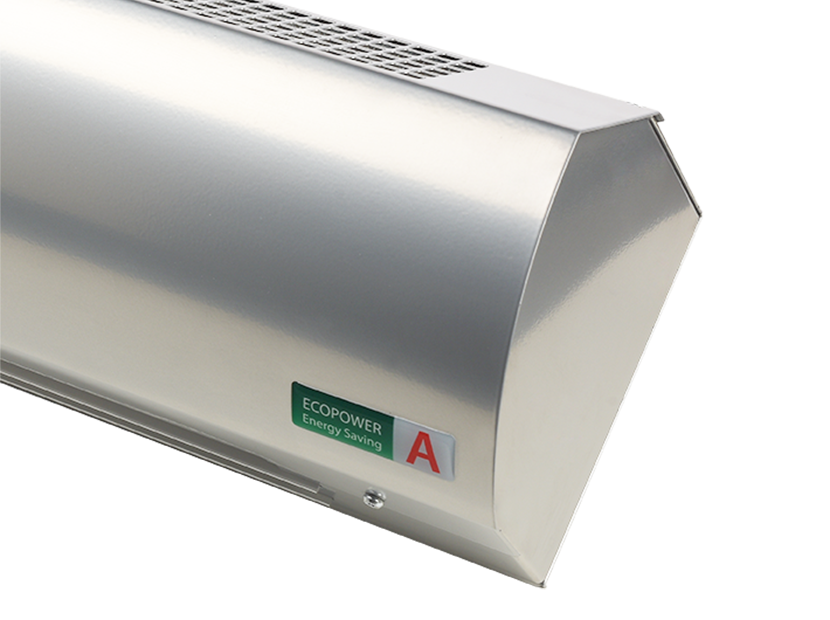

Дизайн и исполнение WING E150
Высокая тепловая мощность достигнута благодаря использованию нагревателя с большой площадью теплообмена, через который равномерно проходит воздушный поток.
|
||
| ЭЛЕКТРИЧЕСКАЯ ЗАВЕСА WING | ЛЁГКАЯ ОЧИСТКА ПОВЕРХНОСТИ | ШИРОКИЙ ДИАПАЗОН РАБОТЫ |
| Низкотемпературные тэны большой мощности обеспечивают безопасную работу устройства во всех режимах работы вентилятора. Равномерное распределение нагревательной мощности, позволяет приспособить её к индивидуальным потребностям пользователя. |
Благодаря оптимальной конструкции крышки, чистка воздушной завесы удобна и не требует демонтажа элементов, что гарантирует сохранение гигиенической чистоты при работе изделия. |
Электронное управление двигателем, позволяет легко приспособить изделие к размерам защищаемого дверного проёма и к акустическим требованиям объекта. |
Тишина и мощность WING E150
Тепловые завесы WING E150 пришли на смену устаревшим завеса DEFENDER EHN 150.
Ниже приведено сравнение внешнего вида в интерьере завес DEFENDER и WING.Возможно, Вам будет интересно посмотреть характеристики других типоразмеров тепловых завес WING E с электрическими тэнами:
| Параметры электрических завес WING E | WING E100 | WING E200 | ||||||
| Tp1 [°C], температура воздуха на входе в устройство | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 |
| Qp [m³/h], скорость вентилятора | 1850/III | 4500/III | ||||||
| Pg [kW]*, тепловая мощность устройства | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
| Tp2 [°C], температура воздуха на выходе из устройства | 8/11/15 | 13/16/20 | 18/21/25 | 23/26/30 | 9/10/14 | 14/15/19 | 19/20/24 | 24/25/29 |
| Qp [m³/h], скорость вентилятора | 1400/II | 3200/II | ||||||
| Pg [kW]*, тепловая мощность устройства | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
| Tp2 [°C], температура воздуха на выходе из устройства | 9/12/16 | 14/17/21 | 19/22/26 | 24/27/31 | 10/12/16 | 15/17/21 | 20/22/26 | 25/27/31 |
| Qp [m³/h], скорость вентилятора | 920/I | 2150/I | ||||||
| Pg [kW]*, тепловая мощность устройства | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
| Tp2 [°C], температура воздуха на выходе из устройства | 11/16/21 | 16/21/26 | 21/26/31 | 26/31/36 | 12/15/21 | 17/20/26 | 22/25/31 | 27/30/36 |
* доступны конфигурации с возможностью управления мощностью нагревателя: Wing E100 2/6kW или 4/6kW, для Wing E200 6/15kW или 9/15kW |
||||||||
| Уровень шума | III скорость [dB(A)]* |
II скорость [dB(A)]* |
I скорость [dB(A)]* |
||||||
| WING E100 | 63 | 55 | 46 | ||||||
| WING E200 | 66 | 57 | 46 | ||||||
Возможно, Вы захотите сравнить параметры всех завес с обогревом серий WING W и WING E между собой:
| Параметры | ЕДИНИЦА ИЗМЕРЕНИЯ |
ЗАВЕСЫ С ВОДЯНЫМ ТЕПЛООБМЕННИКОМ | ЗАВЕСЫ С ЭЛЕКТРИЧЕСКИМИ ТЭНАМИ | ||||||
|---|---|---|---|---|---|---|---|---|---|
| WING W100 | WING W150 | WING W200 | WING E100 | WING E150 | WING E200 | ||||
| максимальная ширина дверного проема (для одного изделия) | м | 1 | 1,5 | 2 | 1 | 1,5 | 2 | ||
| максимальная высота дверного проема (дальность вертикальной воздушной струи) | м | 3,7 | 3,7 | ||||||
| Тепловая мощность | кВт | 4-17 | 10-32 | 17-47 | 2/6 или 4/6 |
4/12 или 8/12 |
6/15 или 9/15 |
||
| Максимальный расход воздуха |
м3/ч | 1850 | 3100 | 4400 | 1850 | 3150 | 4500 | ||
| масса изделия (без воды) |
кг | 27 | 36 | 54 | 27,5 | 37 | 55 |
||
Возможно, Вы захотите узнать габариты завес WING трех типоразмеров 1м, 1,5м и 2м? Специальные кронштейны из набора крепежей для завес WING (опция) и оптимальным образом расположенные точки крепления на корпусе, позволяют сделать монтаж завес WING быстрым и простым:
Возможно, Вам будет полезно знать, что при выборе завесы WING, следует учитывать характеристики скоростного напора на выходе из сопла завес, а также у поверхности.
Это позволит Вам убедиться, что завесы WING Вам подойдут и не станут напрасной покупкой.
Горизонтальный монтаж завес
WING, над проемом:- На первой скорости для завес серий WING E, WING W с обогревом, и завес WING C без источника тепла вертикальная длина струи (максимальная высота монтажа) составляет 2,3м (допускается ~2,5м). Скорость потока воздуха на выходе завес WING E, WING W в этом режиме составляет 5м/с, а завес WING C – 7м/с. Скорость потока воздуха у поверхности для всех завес составит 2,2 м/с.
-
Используемая в подавляющем большинстве случаев
вторая скорость вентилятора, характеризуется для завес серий WING E, WING W с обогревом, и завес WING C без источника тепла вертикальной длиной струи (максимальной высотой монтажа) 2,9м (допускается ~3м).
Скорость потока воздуха на выходе завес WING E, WING W составляет 5м/с, а завес WING C – 7м/с. Скорость потока воздуха у поверхности для всех завес составит 2,3 м/с.
-
Третья скорость вентилятора – самая мощная, и для завес серий WING E, WING W с обогревом характеризуется вертикальной длиной струи (максимальной высотой монтажа) 3,7м (допускается ~4м). Для завес без источника тепла (холодных) WING C длина струи прокачиваемого потока воздуха (максимальная высота монтажа) составит внушительные 4м (допускается ~4,5м). В третьем режиме скорость потока воздуха на выходе завес WING E, WING W составит 9,6м/с, а скорость выдува из завес без теплообменника WING C – 11м/с. Скорость потока воздуха у поверхности для всех завес составит 2,3 м/с.
Скорость потока воздуха на выходе завес WING E, WING W составляет 5м/с, а завес WING C – 7м/с. Скорость потока воздуха у поверхности для всех завес составит 2,3 м/с.
Вертикальный монтаж завес
WING, сбоку проема с одной стороны:- На первой скорости для завес серий WING E, WING W с обогревом, и завес WING C без источника тепла боковая длина струи (максимальная ширина проема) составляет 2,3м (допускается ~2,5м). Скорость потока воздуха на выходе завес WING E, WING W в этом режиме составляет 5м/с, а завес WING C – 7м/с. Скорость потока воздуха у второго края проёма для всех завес составит 2,2 м/с.
-
Вторая скорость вентилятора при вертикальной установке, характеризуется для завес серий WING E, WING W с обогревом, и завес WING C без источника тепла длиной боковой струи (максимальной шириной проема) 2,9м (допускается ~3м). Скорость потока воздуха на выходе завес WING E, WING W составит 5м/с, а у завес WING C – 7м/с. Скорость потока воздуха у второго края проёма для всех завес составит 2,3 м/с.
-
Третья скорость вентилятора (как и при использовании завес WING без настенного регулятора DX) – самая мощная. Для завес серий WING E, WING W с обогревом характеризуется длиной боковой струи (максимальной шириной проема) 3,7м (допускается ~4м). Для завес без источника тепла (холодных) WING C длина струи прокачиваемого потока воздуха (максимальная ширина проема) составляет 4м (допускается ~4,5м), что характерно для промышленных завес. Скорость потока воздуха в третьем режиме на выходе завес WING E, WING W составит 9,6м/с, а скорость выдува из завес без теплообменника WING C – 11м/с. Скорость потока воздуха у второго края проёма для всех завес составит 2,3 м/с.
Скорость потока воздуха на выходе завес WING E, WING W составит 5м/с, а у завес WING C – 7м/с. Скорость потока воздуха у второго края проёма для всех завес составит 2,3 м/с.
Скорость потока воздуха у второго края проёма для всех завес составит 2,3 м/с.
Следует отметить, что при двухсторонней установке завес вертикально с обеих сторон проема – максимальная ширина защищаемого проема увеличивается вдвое, например, для завес серий WING E, WING W с обогревом на первой скорости до 4,6м, на второй скорости до 5,8м (допускается ~6м) а на третьей – 7,4м (допускается ~8м).
Ярослав – 07 May 2018
Электрическая завеса обогревает помещение примерно в 30м2, висит над дверью, зимой при открытой двери хорошо защищает от холода.
Завесу иногда использую, как тепловую пушку.
Написать Ваше Имя:
Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.
Оценка:
Плохо 1 2 3 4 5 Хорошо
Отправить
Метки: wing, e150, vts, euroheat, Воздушная, завеса, электрическими, тэнами, 1-4-2801-0039
Воздушная завеса электрическая, Wing E100 (ac)
| Гарантия: | 3 года |
| Тип оборудования: | WING Воздушная завеса c электрическими тэнами |
| Источник тепла: | Электричество |
| Тип установки: | Горизонтальный\вертикальный |
| Максимальная высота установки, м: | 3,7 |
| Вес, кг: | 27,5 |
| Прирост температуры воздуха, 0С: | 30 |
| Поток воздуха, м3/ч: | 920/1400/1850 |
| Электрическая мощность, кВт: | 2/4/6 |
| Мощность двигателя, Вт: | 180 |
| Напряжение, В: | ~230/1/50 для 2 кВт ~380/3/50 для 2/4/6 кВт |
| Размеры | 1066*465*210 мм |
| Уровень шума, дБ: | 46/55/63 |
Инструкция руководство по эксплуатации завес WING PDF (3.
5 Mb)Схемы электрического подключения завес WING PDF (5.18 Mb)Сертификат разрешение к применению WING PDF (0.38 Mb)Каталог завес WING VTS PDF (1.18 Mb)ТЕПЛОВАЯ ЗАВЕСА WING E100:
Прорыв в дизайнерских технологиях достойных XXI века! Если Вам нужно создать комфортные условия в помещении с настежь открытыми дверями, предлагаем экономичную тепловую завесу с электрическим нагревателем WING E100 – ультрасовременная тепловая завеса, которая легко справится с задачей поддержания комфортного микроклимата в помещении в любое время года, Зимой и Летом.
Тепловая завеса WING E100 имеет достаточную (минимально необходимую) для надежного отсечения холодного воздуха мощность 6кВт, а при помощи современного регулятора DX (опция) мощность завесы может быть снижена до 2 кВт или 4 кВт, что позволит не только экономить электроэнергию, но и эффективно защищать воздушное пространство помещений разного функционального назначения и площади от холода не очень холодной зимой, от пыли, мошкары и выхлопных газов со стороны входа – летом.
Наша продукция создаёт защитный барьер по месту установки тепловой завесы:
- у входа, благодаря чему, у холода, ветра, уличной пыли, мусора, насекомых и загрязнённого воздуха нет ни единого шанса попасть внутрь помещения, даже если его двери настежь открыты в ожидании посетителей.
- на стене, благодаря чему, помещение подогревается нисходящими вдоль стен потоками теплого воздуха, не создавая дискомфорта для людей в помещении.
Габариты завесы WING E100
Мы предлагаем два варианта установки WING 100E – горизонтальный и вертикальный. Эффективность работы воздушно-тепловой завесы от этого не меняется. Модель подходит для обычных дверных проёмов 60, 70, 90 мм и проёмов нестандартной ширины – до 1,2 метров. Максимальная высота установки тепловой завесы WING E100 – 3,7м.
|
ВНИМАНИЕ! При вертикальной установке завес серии WING E следует предупредить персонал о том, что нагревательные ТЭНы расположены близко к поверхности забора воздуха и если туда засунуть палец можно получить ожог! |
Три типоразмера тепловых завес WING E, позволяют путем комбинаций завес различной длины, обеспечивать защиту любого проема.
Ниже приведены несколько вариантов установки завес WING E.
Низкий уровень шума 63 дБ делает использование тепловой завесы WING E100 комфортным даже для жилых помещений. Воздушный поток направлен параллельно плоскости входной двери – вертикально или горизонтально, не причиняя неудобства окружающим. Предлагаемая компанией “S.M.A.R.T. Отопление” электрическая тепловая завеса WING E100 имеет высокий класс энергоэффективности.
Её небольшая мощность электродвигателя 130 Вт и эффективные технические характеристики внутренней части корпуса обеспечивают минимальное электропотребление при высоком коэффициенте полезного действия. Производитель VTS EUROHEAT приложил максимум усилий и создал действительно экономичный, отвечающий высоким требованиям агрегат для разделения воздуха различных сред – электрическую завесу WING E100.
Опционально поставляемый регулятор скорости и температуры DX позволяет выбирать одну из трёх скоростей вращения вентилятора, регулируя, тем самым, интенсивность воздушного потока.
На максимальной скорости вентилятор завесы создает мощный поток воздуха 1850 м3\час, а на минимальной – максимально подогретый 920 м3\час.
Управление и крепеж
|
|
|
На упаковке воздушной завесы WING E100 нанесен монтажный шаблон, на котором указана информация о расстоянии между отверстиями и линии для совмещения.
Достаточно вырезать шаблон из картонной упаковки, приложить к месту установки и можно приступать к монтажу.
Компания S.M.A.R.T. Отопление предоставляет уникальный шанс приобрести эту модель в России по минимальной цене со скидкой от – 25% от розничной стоимости. Для этого достаточно просто обратиться в наше центральное или одно из региональных представительств с Санкт-Петербурге, Новосибирске, Краснодаре или оформить заказ на сайте компании.
Уже более двадцати лет мы успешно работаем на российском рынке отопительной техники, предлагая только самые прогрессивные и выгодные решения для производственного и торгового бизнеса.
Благодаря собственной производственной базе, S.M.A.R.T. Отопление поставляет отопительную технику по самой выгодной цене – цене изготовителя без переплат.
| Параметры электрической завесы WING E100 | WING E100 | |||
| Tp1 [°C], температура воздуха на входе в устройство | 5 | 10 | 15 | 20 |
| Qp [m³/h] скорость вентилятора | 1850/III | |||
| Pg [kW]*, тепловая мощность устройства | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 |
| Tp2 [°C], температура воздуха на выходе из устройства | 8/11/15 | 13/16/20 | 18/21/25 | 23/26/30 |
| Qp [m³/h], скорость вентилятора | 1400/II | |||
| Pg [kW]*, тепловая мощность устройства | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 |
| Tp2 [°C], температура воздуха на выходе из устройства | 9/12/16 | 14/17/21 | 19/22/26 | 24/27/31 |
| Qp [m³/h], скорость вентилятора | 920/I | |||
| Pg [kW]*, тепловая мощность устройства | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 |
| Tp2 [°C], температура воздуха на выходе из устройства | 11/16/21 | 16/21/26 | 21/26/31 | 26/31/36 |
* доступны конфигурации с возможностью управления мощностью нагревателя: Wing E100 2/6kW или 4/6kW.  |
||||
| Уровень шума | III скорость [dB(A)]* |
II скорость [dB(A)]* |
I скорость [dB(A)]* |
||||||
| WING E100 | 63 | 55 | 46 | ||||||
| * уровень шума, который измерен на расстоянии 3 м от оборудования, условия измерения: полуоткрытое пространство – монтаж на стене. | |||||||||
Качество и конструкция WING E100
СОЧЕТАНИЕФУНКЦИОНАЛЬНОСТИ И ДИЗАЙНА Декоративные элементы в форме |
САМАЯ БЕСШУМНАЯ ЗАВЕСА НА РЫНКЕЗа счёт конструктивных элементов корпуса и вентилятора |
|
ЭКОНОМИЯЭЛЕКТРОЭНЕРГИИ Современная конструкция двигателя и вентилятора * – касается версии EC |
ОПТИМАЛЬНЫЙ ПРИТОК ВОЗДУХАОсобая конструкция направляющих обеспечивает увеличение |
Дизайн и исполнение WING E100
Высокая тепловая мощность достигнута благодаря использованию нагревателя с большой площадью теплообмена, через который равномерно проходит воздушный поток.
|
||
| ЭЛЕКТРИЧЕСКАЯ ЗАВЕСА WING | ЛЁГКАЯ ОЧИСТКА ПОВЕРХНОСТИ | ШИРОКИЙ ДИАПАЗОН РАБОТЫ |
| Низкотемпературные тэны большой мощности обеспечивают безопасную работу устройства во всех режимах работы вентилятора. Равномерное распределение нагревательной мощности, позволяет приспособить её к индивидуальным потребностям пользователя. |
Благодаря оптимальной конструкции крышки, чистка воздушной завесы удобна и не требует демонтажа элементов, что гарантирует сохранение гигиенической чистоты при работе изделия. |
Электронное управление двигателем, позволяет легко приспособить изделие к размерам защищаемого дверного проёма и к акустическим требованиям объекта. |
Тишина и мощность WING E100
Тепловые завесы WING E100 пришли на смену устаревшим завеса DEFENDER EHN 100.
Ниже приведено сравнение внешнего вида в интерьере завес DEFENDER и WING.Возможно, Вам будет интересно ознакомиться техническими характеристиками с тепловых завес WING E с электрическими тэнами других типоразмеров 1,5м и 2м :
| Параметры электрических завес WING E | WING E150 | WING E200 | ||||||
| Tp1 [°C], температура воздуха на входе в устройство | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 |
| Qp [m³/h], скорость вентилятора | 3150/III | 4500/III | ||||||
| Pg [kW]*, тепловая мощность устройства | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
| Tp2 [°C], температура воздуха на выходе из устройства | 9/12/15 | 14/17/20 | 19/22/25 | 24/27/30 | 9/10/14 | 14/15/19 | 19/20/24 | 24/25/29 |
| Qp [m³/h], скорость вентилятора | 2050/II | 3200/II | ||||||
| Pg [kW]*, тепловая мощность устройства | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
| Tp2 [°C], температура воздуха на выходе из устройства | 10/14/19 | 15/19/24 | 20/24/29 | 25/29/34 | 10/12/16 | 15/17/21 | 20/22/26 | 25/27/31 |
| Qp [m³/h], скорость вентилятора | 1450/I | 2150/I | ||||||
| Pg [kW]*, тепловая мощность устройства | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
| Tp2 [°C], температура воздуха на выходе из устройства | 13/19/26 | 18/24/31 | 23/29/36 | 28/34/41 | 12/15/21 | 17/20/26 | 22/25/31 | 27/30/36 |
* доступны конфигурации с возможностью управления мощностью нагревателя: Wing E150 4/12kW или 8/12kW.  Для Wing E200 6/15kW или 9/15kW |
||||||||
| Уровень шума | III скорость [dB(A)]* |
II скорость [dB(A)]* |
I скорость [dB(A)]* |
||||||
| WING E150 | 67 | 56 | 45 | ||||||
| WING E200 | 66 | 57 | 46 | ||||||
Возможно, Вы захотите сравнить параметры всех завес с обогревом серий WING W и WING E между собой:
| Параметры | ЕДИНИЦА ИЗМЕРЕНИЯ |
ЗАВЕСЫ С ВОДЯНЫМ ТЕПЛООБМЕННИКОМ | ЗАВЕСЫ С ЭЛЕКТРИЧЕСКИМИ ТЭНАМИ | ||||||
|---|---|---|---|---|---|---|---|---|---|
| WING W100 | WING W150 | WING W200 | WING E100 | WING E150 | WING E200 | ||||
| максимальная ширина дверного проема (для одного изделия) | м | 1 | 1,5 | 2 | 1 | 1,5 | 2 | ||
| максимальная высота дверного проема (дальность вертикальной воздушной струи) | м | 3,7 | 3,7 | ||||||
| Тепловая мощность | кВт | 4-17 | 10-32 | 17-47 | 2/6 или 4/6 |
4/12 или 8/12 |
6/15 или 9/15 |
||
| Максимальный расход воздуха |
м3/ч | 1850 | 3100 | 4400 | 1850 | 3150 | 4500 | ||
| масса изделия (без воды) |
кг | 27 | 36 | 54 | 27,5 | 37 | 55 |
||
Возможно, Вы захотите узнать габариты завес WING трех типоразмеров 1м, 1,5м и 2м? Специальные кронштейны из набора крепежей для завес WING (опция) и оптимальным образом расположенные точки крепления на корпусе, позволяют сделать монтаж завес WING быстрым и простым:
Возможно, Вам будет полезно знать, что при выборе завесы WING, следует учитывать характеристики скоростного напора на выходе из сопла завес, а также у поверхности.
Это позволит Вам убедиться, что завесы WING Вам подойдут и не станут напрасной покупкой.
Горизонтальный монтаж завес
WING, над проемом:- На первой скорости для завес серий WING E, WING W с обогревом, и завес WING C без источника тепла вертикальная длина струи (максимальная высота монтажа) составляет 2,3м (допускается ~2,5м). Скорость потока воздуха на выходе завес WING E, WING W в этом режиме составляет 5м/с, а завес WING C – 7м/с. Скорость потока воздуха у поверхности для всех завес составит 2,2 м/с.
-
Используемая в подавляющем большинстве случаев
вторая скорость вентилятора, характеризуется для завес серий WING E, WING W с обогревом, и завес WING C без источника тепла вертикальной длиной струи (максимальной высотой монтажа) 2,9м (допускается ~3м). Скорость потока воздуха на выходе завес WING E, WING W составляет 5м/с, а завес WING C – 7м/с. Скорость потока воздуха у поверхности для всех завес составит 2,3 м/с.
-
Третья скорость вентилятора – самая мощная, и для завес серий WING E, WING W с обогревом характеризуется вертикальной длиной струи (максимальной высотой монтажа) 3,7м (допускается ~4м). Для завес без источника тепла (холодных) WING C длина струи прокачиваемого потока воздуха (максимальная высота монтажа) составит внушительные 4м (допускается ~4,5м). В третьем режиме скорость потока воздуха на выходе завес WING E, WING W составит 9,6м/с, а скорость выдува из завес без теплообменника WING C – 11м/с. Скорость потока воздуха у поверхности для всех завес составит 2,3 м/с.
Скорость потока воздуха на выходе завес WING E, WING W составляет 5м/с, а завес WING C – 7м/с. Скорость потока воздуха у поверхности для всех завес составит 2,3 м/с.
Вертикальный монтаж завес
WING, сбоку проема с одной стороны:- На первой скорости для завес серий WING E, WING W с обогревом, и завес WING C без источника тепла боковая длина струи (максимальная ширина проема) составляет 2,3м (допускается ~2,5м). Скорость потока воздуха на выходе завес WING E, WING W в этом режиме составляет 5м/с, а завес WING C – 7м/с. Скорость потока воздуха у второго края проёма для всех завес составит 2,2 м/с.
-
Вторая скорость вентилятора при вертикальной установке, характеризуется для завес серий WING E, WING W с обогревом, и завес WING C без источника тепла длиной боковой струи (максимальной шириной проема) 2,9м (допускается ~3м). Скорость потока воздуха на выходе завес WING E, WING W составит 5м/с, а у завес WING C – 7м/с. Скорость потока воздуха у второго края проёма для всех завес составит 2,3 м/с.
-
Третья скорость вентилятора (как и при использовании завес WING без настенного регулятора DX) – самая мощная. Для завес серий WING E, WING W с обогревом характеризуется длиной боковой струи (максимальной шириной проема) 3,7м (допускается ~4м). Для завес без источника тепла (холодных) WING C длина струи прокачиваемого потока воздуха (максимальная ширина проема) составляет 4м (допускается ~4,5м), что характерно для промышленных завес. Скорость потока воздуха в третьем режиме на выходе завес WING E, WING W составит 9,6м/с, а скорость выдува из завес без теплообменника WING C – 11м/с. Скорость потока воздуха у второго края проёма для всех завес составит 2,3 м/с.
Скорость потока воздуха на выходе завес WING E, WING W составит 5м/с, а у завес WING C – 7м/с. Скорость потока воздуха у второго края проёма для всех завес составит 2,3 м/с.
Скорость потока воздуха у второго края проёма для всех завес составит 2,3 м/с.
Следует отметить, что при двухсторонней установке завес вертикально с обеих сторон проема – максимальная ширина защищаемого проема увеличивается вдвое, например, для завес серий WING E, WING W с обогревом на первой скорости до 4,6м, на второй скорости до 5,8м (допускается ~6м) а на третьей – 7,4м (допускается ~8м).
| Подогрев воздуха, град. | |
| 30 | |
| Тип двигателя, AC\EC | |
| AC | |
| Управление | |
| опция | |
| Тепловая мощность, кВт | |
| 2/4/6 | |
| Габаритные размеры ДхШхВ, мм | |
| 1066x465x210 | |
| Вес, кг | |
| 27,5 | |
| Гарантия производителя, мес | |
| 60 | |
| Монтаж | |
| вертикально, горизонтально | |
| Расход воздуха, м3/час | |
| 1850 | |
| Срок службы, мес | |
| 120 | |
| Эффективная длина струи, м | |
| 3,7 | |
| Крепеж | |
| опция | |
Макс. ток, А | |
| 9 | |
| Электропитание | |
| 380В | |
| Звуковое давление на расстоянии 5м, дБ | |
| 63 | |
| Класс защиты, IP | |
| 20 | |
| Мощность двигателя, Вт | |
| 180 | |
| Материал корпуса | |
| пластик | |
| Источник тепла | |
| Электро ТЭН | |
Ольга – 18 May 2017
Электрическая завеса очень понравилась, мы ее используем, как дополнительный обогреватель пока не дали еще отопление.
Брали в не большей офис 70м2.
Написать Ваше Имя:
Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.
Оценка:
Плохо 1 2 3 4 5 Хорошо
Отправить
Воздушные завесы | Аэровентик
Воздушная завеса Max Force 30 – 20 HP Williams
Посмотреть предложенияВоздушная завеса Max Force 26 – 15 HP Williams
Посмотреть предложенияВоздушная завеса Max Force 22 – 10 HP Williams
Посмотреть предложенияВоздушная завеса Max Force 18 – 7,5 л.с. Williams
Посмотреть предложенияВоздушная завеса Pure Force – 2 HP Williams
Посмотреть предложенияВоздушная завеса Max Force 14 – 5 HP Williams
Посмотреть предложенияВоздушная завеса Direct Force 14 – 3 HP Williams
Посмотреть предложенияВоздушная завеса Incognito 14 – Встраиваемая – 2 HP Williams
Посмотреть предложенияВоздушная завеса Incognito 12 – Встраиваемая – 1 HP Williams
Посмотреть предложенияВоздушная завеса Incognito 10 – Встраиваемая – 1/2 HP Williams
Посмотреть предложенияВоздушная завеса Max Tech — Лицом к покупателю — 1 HP Williams
Посмотреть предложенияЗавеса окружающего воздуха Slim Tech — лицом к покупателю — 1/4 HP Williams
Посмотреть предложенияЗавеса окружающего воздуха Kitchen Tech Pro — лицом к покупателю — 1/2 HP Williams
Посмотреть предложенияВоздушная завеса Kitchen Tech — Лицом к покупателю — 1/4 HP Williams
Посмотреть предложенияВоздушно-воздушная завеса АРХИТЕКТУРНАЯ ВСТРАИВАЕМАЯ 12 Berner
Посмотреть предложенияЭлектрическая воздушная завеса АРХИТЕКТУРНАЯ ВСТРАИВАЕМАЯ 12 Berner
Посмотреть предложенияВоздушная завеса АРХИТЕКТУРНАЯ ВСТРАИВАЕМАЯ 12 Berner
Посмотреть предложенияПар/горячая вода Architectural High Performance 10 воздушная завеса Berner
Посмотреть предложенияЭлектрическая воздушная завеса ARCHITECTURAL HIGH PERFORMANCE 10 Berner
Посмотреть предложенияВоздушная завеса ARCHITECTURAL HIGH PERFORMANCE 10 Berner
Посмотреть предложенияЭлектрическая воздушная завеса ARCHITECTURAL ELITE 8 Berner
Посмотреть предложенияВоздушная завеса Ambient Architectural Elite 8 Berner
Посмотреть предложенияПар/горячая вода Architectural Low Profile 8 Berner
Посмотреть предложенияАРХИТЕКТУРНАЯ НИЗКОПРОФИЛЬНАЯ 8 Электрическая воздушная завеса с подогревом Berner
Посмотреть предложения Воздушная завеса представляет собой простое устройство, предназначенное для разделения двух зон микроклимата, чаще всего внешней и внутренней среды, с помощью воздушного потока.
Правильно подобранная система воздушных завес создает вентиляционное покрытие, которое при открывании, например, дверей или ворот поддерживает кондиционированный воздух внутри помещения, что позволяет значительно снизить затраты на потребление энергии. В зависимости от объекта и принятой системы завес до 70% энергии может быть сэкономлено различными источниками, которые в противном случае уходили бы наружу через открытые перегородки. Воздушная завеса обычно предназначена для защиты входного проема от холодного наружного воздуха, когда дверь постоянно открыта или частота открывания высокая. В общем, нет необходимости в воздушной завесе с закрытыми дверями. Воздушная завеса также обеспечивает кондиционирование помещения летом на открытом воздухе до того, как холодный наружный воздух попадет в здание и проникнет внутрь, что приведет к увеличению охлаждающей нагрузки помещения. В результате движения значительных потоков наружного воздуха внутрь здания происходит его охлаждение, что влечет за собой необходимость повторного обогрева помещения в отопительный период.
Это увеличивает спрос на тепловую энергию. Кроме того, наружный воздух также загрязняется наружным воздухом, что особенно важно для помещений с повышенными требованиями к качеству воздуха внутри помещений или особенно неудобно, когда здание находится в непосредственной близости от объектов, загрязняющих воздух. атмосферный. Основная функция входных проемов – обеспечение коммуникации, но открытые двери могут мешать климату и комфорту внутри здания. Часто это приводит к увеличению потребления энергии и вызывает проблемы со здоровьем у людей, находящихся в этих зданиях. В таких ситуациях воздушные завесы — отличное решение, позволяющее не создавать физических барьеров. Эти устройства, размещенные над открытыми дверями, предотвращают негативное воздействие наружного воздуха на внутренний климат. Воздушные завесы позволяют поддерживать параметры комфорта в здании в течение всего года. Открытая дверь позволяет людям и предметам свободно перемещаться, а размещенная над ними воздушная завеса помогает разделить климатические условия в двух пространствах и снизить затраты на обогрев или охлаждение.
Воздушные завесы чаще всего используются для: входа в коммерческие здания, общественные здания и больницы, служебных и служебных дверей, теплового разделения двух помещений внутри здания. Типы воздушных завес: по назначению и типу воздушного потока завесы делятся на: воздушные завесы с внутренним воздухом, завесы без подогрева внутреннего воздуха, завесы комбинированные с внутренним воздухом, завесы без обогрева наружного воздуха, завесы для охлаждаемых помещений, штора для длинных ворот, штора для технологических процессов. В этом особом случае они должны быть установлены вне холодильной камеры, поскольку внутренняя сборка подвергает устройство повреждению и воздействию влаги, образующейся со временем в точке контакта холодного воздуха с теплым наружным воздухом. Открытие двери. Из практических соображений наиболее эффективным устройством является завеса, которая пропускает воздух снизу вверх двери. Однако следует отметить, что из-за высокой скорости воздуха эти устройства используются в типично промышленных воротах, таких как грузовики, железнодорожные вагоны или вилочные погрузчики.
В большинстве случаев шторы монтируются непосредственно над проемом, через который проходят люди, и поэтому, помимо чисто технического аспекта, следует учитывать удобство нахождения рядом с оборудованием. Практически любой тип завесы может быть оснащен нагревательными элементами (электрическими ТЭНами или водяным теплообменником). Установка завесы снижает теплопотери через входные отверстия до 90%. Для практического выбора воздушной завесы тип помещения, для которого выбирается установка, размер входного проема, расположение завесы (верх, низ входного проема), внутри и снаружи температура воздуха, скорость и направление ветра. Важнейшим этапом является определение давления «одноразовой» завесы, которая позволит затормозить поток воздуха через входную дверь здания. Давление, вызванное разницей плотности, зависит от высоты входного проема и от разницы температур воздуха в помещении и на улице. Мощность, подаваемая завесой, может быть определена как потенциал перепада давления с обеих сторон завесы, который еще может быть устранен завесой.
Разница в давлении, которую должна преодолевать завеса, обусловлена многими факторами, такими как высота здания, сила ветра и расположение здания относительно направления ветра, задействовано ли подветренное или ветровое стекло, является ли здание механическим вентилируется и создается ли давление избыточное или пониженное. Насколько интенсивна естественная вентиляция здания. Следовательно, найти правильную величину разницы давлений, которую должна компенсировать воздушная завеса, довольно трудоемко. Это должно происходить за счет баланса проходящего через здание воздуха ΣVi = 0 и баланса давления Δpi в отдельных проемах здания (открытых), вызванного разницей плотности и ветрового давления. Использование воздушных завес особенно рекомендуется для дверей и ворот, которые часто открываются во всех типах зданий, где можно снизить потребность в тепле для отопления и охлаждения здания. Наиболее распространенными шторами являются верхние шторы, монтируемые внутри помещения, оборудованного водонагревателем или электронагревателем.
Тем не менее, использование завесы без обогрева также приводит к экономии до 30 ÷ 70% энергии, которая была бы необходима в случае отключения. Не следует упускать из виду, что этот тип устройства также может выполнять функцию обогрева помещения в районе двери.
Воздушные завесы – предотвращают утечку тепла или кондиционера через двери
Воздушные завесы эффективно предотвращают утечку тепла или кондиционера через открытые двери. Они обеспечивают значительную экономию энергии, повышенный личный комфорт и борьбу с насекомыми при использовании в коммерческих, промышленных условиях или в сфере общественного питания.
Мы каталогизируем более 400 различных конфигураций воздушных завес и предлагаем модели, предназначенные как для клиентов, так и для служебных помещений. Они идеально подходят для продуктовых магазинов, офисов, торговых точек, магазинов шаговой доступности и складов, и это лишь некоторые из них.
Каждое отдельное приложение отличается и может иметь множество решений в зависимости от приложения и бюджета, связанного с проектом.
Заполните нашу форму запроса предложения, и один из наших инженеров по продажам свяжется с вами или даже организует посещение объекта, если это необходимо.
Если вы все еще не уверены в окупаемости вашего проекта, вы можете ввести все свои параметры в Калькулятор экономии энергии воздушной завесы, чтобы увидеть, сколько вы можете сэкономить.
Архитектурные воздушные завесы
Эти низкопрофильные воздушные завесы, выбранные дизайнерами, которые заботятся как об эстетике, так и о сохранении пространства при открытой двери, могут устанавливаться на поверхности над дверью или встраиваться в потолок. Используется на входах в здания для улучшения или замены вестибюля для экономии энергии и поддержания температуры.
Эти продукты бывают разных размеров и отделки, а также имеют сертифицированные AMCA модели с атмосферным, электрическим, паровым или водяным обогревом, которые соответствуют строительным нормам IECC, что позволяет использовать сертифицированные AMCA воздушные завесы в качестве альтернативы вестибюлям.
Это семейство продуктов можно использовать с монтажной высотой до 16 футов (разделение окружающей среды) и 14 футов (для борьбы с насекомыми). Они поставляются с установленным на заводе цифровым программируемым контроллером, который имеет множество предустановленных программ на выбор пользователя.
Он даже поставляется с приложением, которое позволяет программировать воздушные завесы и контролировать их со смартфона.
Коммерческие воздушные завесы
Мы предлагаем коммерческие воздушные завесы простой конструкции, обеспечивающие высокую производительность. Они доступны одинарной длины от 3 футов до 10 футов, с порошковым покрытием белого или черного цвета, в нестандартных цветах или из нержавеющей стали (марка 304 или выше). Имеются также сертифицированные AMCA модели с атмосферным и электрическим нагревом.
Воздушные завесы поставляются с установленной на заводе системой кронштейнов, позволяющей установить их в любом месте, что обеспечивает самую простую установку в отрасли, поскольку завеса доставляется заказчику в полностью собранном виде.
Наш модуль для прохода QSR доступен в отдельных длинах от 18 до 26 дюймов и обеспечивает защиту от насекомых, а также помогает поддерживать постоянную температуру в ресторане быстрого обслуживания.
Воздушные завесы с санитарным сертификатом
Доступны отдельные длины до 10 футов, внесены в список EPH ANSI/NSF-37 и подходят для установки вне помещений. Односкоростные, высокопроизводительные, их выбирают дизайнеры ресторанов и кухонь, которые заботятся о соблюдении стандартов общественного питания, требований департамента здравоохранения и собственных критериев борьбы с летающими насекомыми на своих предприятиях.
Эти воздушные завесы чаще всего используются на входах для сотрудников, в дверных проемах кухонь и над потолочными дверями, которые открываются наружу в зонах отдыха в ресторанах.
Промышленные воздушные завесы
Эти прочные цельносварные строительные изделия могут использоваться в больших помещениях с монтажной высотой 30 футов (разделение окружающей среды) и 28 футов (защита от насекомых) и могут иметь длину до 16 футов.
. Обычно используется в дверях погрузочных доков или отсеков, где эти приложения сталкиваются с уникальными проблемами, основанными на огромном количестве и размере закрываемых отверстий.
Промышленные воздушные завесы не только повышают энергоэффективность здания, но и улучшают условия труда, поскольку они также препятствуют проникновению насекомых, пыли и дыма в рабочее пространство.
Воздушные завесы для опасных зон
Используются нефтехимическими заводами, автобусными гаражами и фармацевтическими заводами для поддержания стабильной внутренней температуры и предотвращения проникновения летающих насекомых при открытых дверях. Воздушные завесы для опасных зон спроектированы для работы в экстремальных условиях. условия. Разработан и изготовлен в соответствии с Национальным электротехническим кодексом (NEC) ANSI/NFPA-70 для электрического оборудования: класс I, раздел 1 и 2, группы C и D для газов, и класс II, раздел 1 и 2, группы F и G для газов.
пыль. Эти продукты обычно используются в местах, где пыль или легковоспламеняющиеся газы могут создать опасную ситуацию из-за поддержания стабильной температуры.
Системы притока воздуха
Индивидуальные системы притока воздуха, встроенные в прихожую, обеспечивают изоляцию рециркуляции воздуха через скрытые воздуховоды, эффективно создавая барьер между температурными условиями внутри и снаружи. Открытый доступ, безопасность и энергоэффективность создаются из воздуха, а двери остаются открытыми, приветствуя людей и позволяя им свободно входить.
Обогреватели дверей
Обогреватели дверей используются для охлаждения холодного воздуха, проходящего через открытые двери, путем смешивания его с нагретым воздухом с высокой скоростью. Это помогает сделать температуру в помещении более комфортной, что делает клиентов и сотрудников довольными.
Разработанный для универсальности, дверной обогреватель может быть установлен под любым углом между горизонталью и вертикалью, что подходит для большинства применений.
Все нагреватели собираются на заводе и поставляются готовыми к подключению к источникам электроэнергии и природного газа.
Повышение квалификации
Чтобы узнать больше о воздушных завесах, пройдите бесплатный онлайн-курс повышения квалификации AEC Daily: «Воздушные завесы: энергосбережение и комфорт пассажиров».
Это утвержденный курс AIA (1,0 LU/час HSW), который также соответствует требованиям GBCI, RCEP и многих других организаций к непрерывному образованию.
CLD-E Встраиваемая воздушная завеса с электрообогревом
Встраиваемая воздушная завеса Chameleon Light Duty (CLD-E) с электрообогревом
Электрический
Воздушная завеса с электрообогревом Chameleon Light Duty (CLD-E) специально разработана для установки на потолок над входами клиентов, где стандартная воздушная завеса не может быть открыта. Как и CED, Chameleon также имеет наименее нежелательный воздушный поток.
Ключевые особенности конструкции
- Корпус из оцинкованной стали толщиной 18 мм, установленный над потолком.
- Двигатели мощностью ½ л.с. для тяжелых условий эксплуатации. 1075 об/мин каждый. цикл 50/60. Двойная скорость.
- Оцинкованные вентиляторы.
- Декоративная решетка воздухозаборника с порошковым покрытием белого цвета
- Высокоэффективная нагнетательная камера гарантирует, что выходящий воздух заполняет всю ширину и высоту проема. Это также снижает уровень шума при работе устройства.
- Направленная воздушная лопатка настроена на заводе таким образом, чтобы облегчить отклонение воздушного потока на +/- 20 градусов.
- Включает панель управления
Рекомендуемые органы управления воздушной завесой
- Переключатель ВЫКЛ/НИЗКИЙ/ВЫСОКИЙ
- Термостат
- Магнитный дверной выключатель для активации
- Реле задержки времени
360 View
Калькулятор экономии затрат
Этот инструмент поможет вам понять, на какую экономию средств вы можете рассчитывать в зависимости от выбранной вами воздушной завесы и вашего мнения о том, как и где она будет использоваться.
