Воздушные завесы для промышленных ворот

В зимнее время года в промышленных и складских помещениях возникает проблема попадания влажных и холодных воздушных масс. Особенно это касается территории у входов и дверных проемов. Для защиты рабочего персонала и поддержания нормальной температуры в промышленном помещении используются промышленные тепловые завесы для ворот. Они поддерживают оптимальный для людей и продукции микроклимат и не пропускают лишнюю влагу.

Принцип работы тепловых завес

На складских помещениях с большими воротами часто совершается разгрузка- погрузка сырья или товара. Это создает постоянные перепады температуры и влажности. Подобные процессы негативно сказываются на продукции и сырье, а особенно на состоянии здоровья рабочих.

Еще один существенный недостаток перепадов температуры – повышенные затраты на отопление. А в случае электрического отопления и кондиционирования — это еще и огромные счета за электричество.

Воздушная тепловая завеса вешается на территории погрузки- выгрузки товара и защищает помещение от потоков холода. Устройство работает по принципу тепловой пушки: поток воздуха под высоким давлением подается на площадь проема ворот. На некоторых устройствах воздух подается с улицы, на других – подогревается. Угол, под которым подается воздух, колеблется в диапазоне около 35- 40 градусов. Удобство устройства в том, что оно не мешает проезду погрузчиков и передвижению персонала.

Различают такие виды завес:

  • Шибируемые – такие завесы оснащаются калорифером, который прогревает подаваемые в них воздушные массы до определенной температуры. Часто они применяются там, где нужно создать определенный микроклимат.
  • Смесительные – такие приборы забирают воздух с улицы. Применяются такие устройства для технических помещений.

В зависимости от вида помещения внимание обращается на один из данных видов завес.

Типы промышленных завес

Каждая тепловая завеса имеет свои конструктивные особенности. Такие устройства делятся на несколько типов:

  • по режиму эксплуатации;
  • по типу забора воздушных масс;
  • по расположению.

Отличается и режим работы разных воздушных завес для промышленных ворот. Например, складские завесы могут работать только в определенные периоды времени или постоянно. В первом случае устройство начинает работать только в тот момент, когда двери открываются. Такое решение достаточно экономично. Однако для стабильной работы тепловых завес периодического действия необходимо налаживать их работу.

В то же время устройства, которые находятся в постоянно включенном состоянии, способны выполнять роль эффективного отопительного прибора. Нередко приборы используются для вытяжки.

Промышленные завесы различаются по направлению воздуха:

  • Поток распространяется снизу вверх. В этом случае в проеме снизу находится щель.

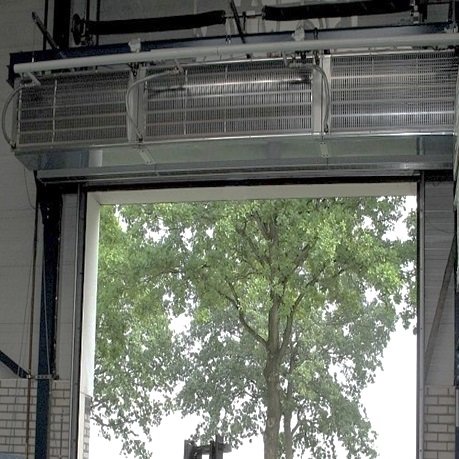

  • Воздух идет сверху–щель помещается над проемом.

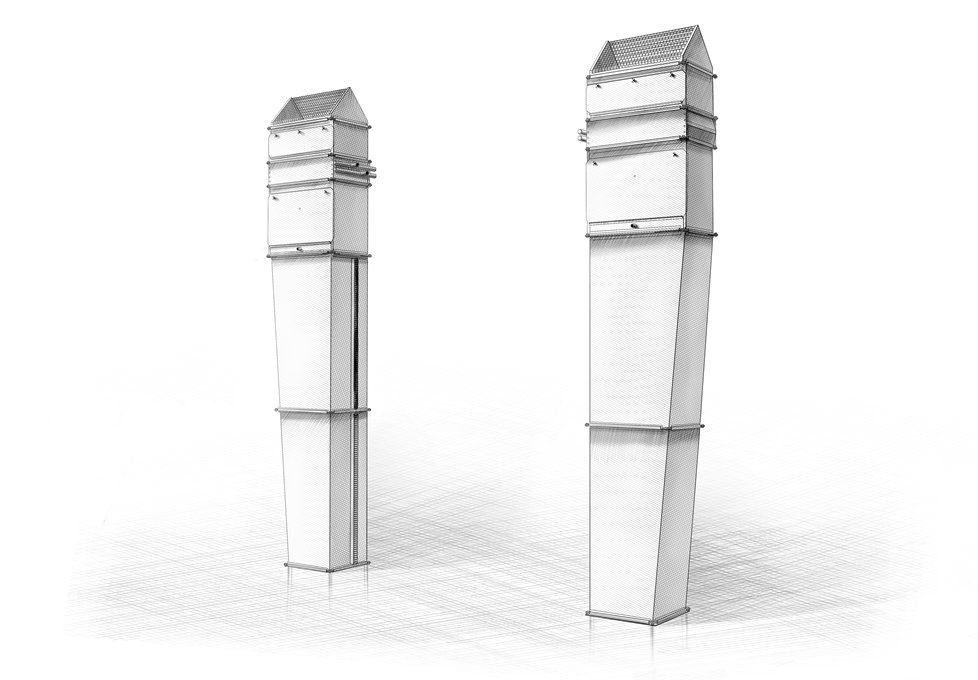

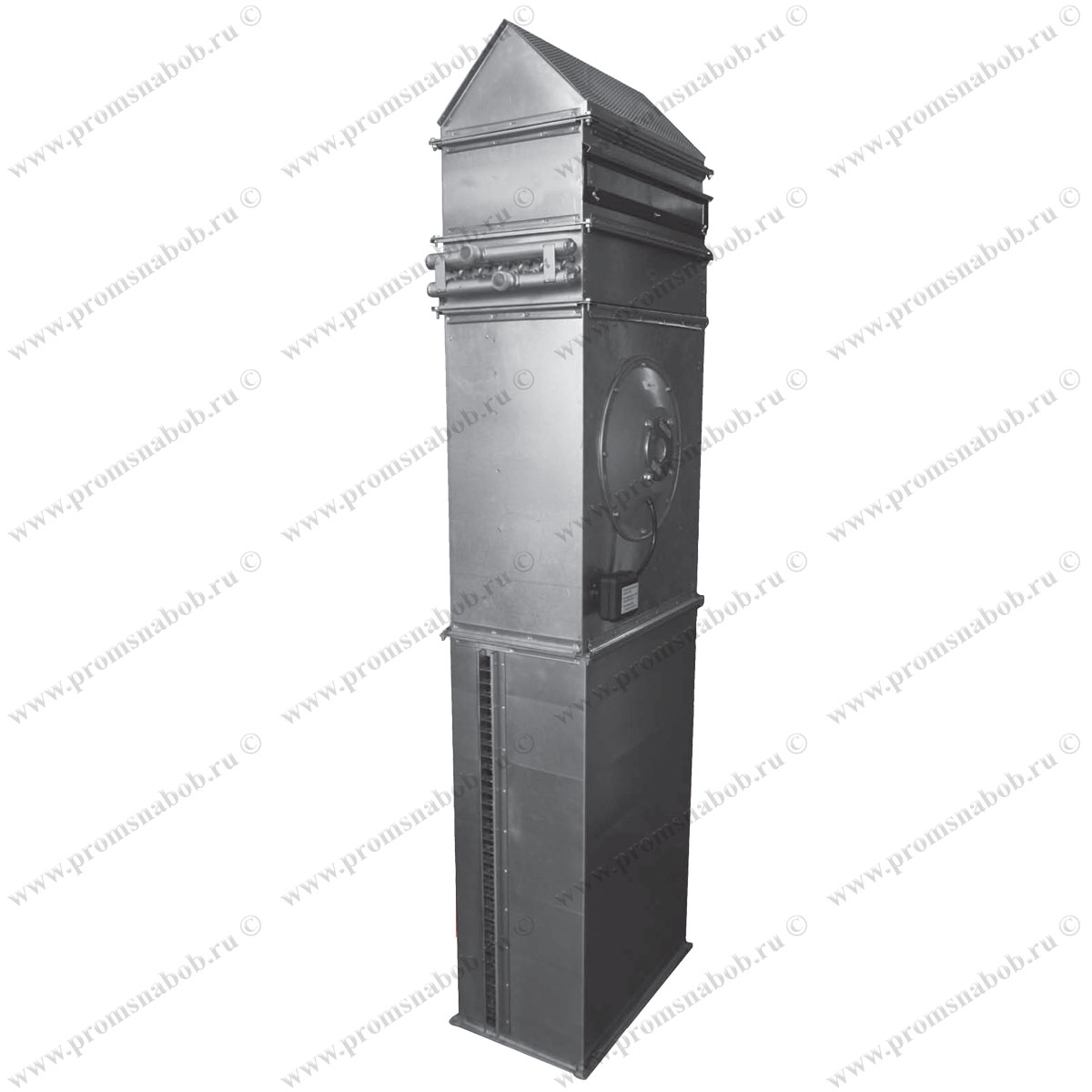

  • Горизонтальный поток – щель располагается сбоку. Нередко такие устройства используются для проемов большой ширины.

Каждый тип завес обладает определенными преимуществами, которые стоит учитывать при выборе устройства. К примеру, чтобы выбрать подходящий тип завес для широких, но невысоких проемов, стоит обратить внимание на приборы с нижней подачей воздуха. Они позволяют эффективно справляться с распространением холодных воздушных масс по полу. Однако у подобных конструкций имеется и существенный минус – они требуют частого обслуживания, ведь их легко засорить.

Завесы с верхней подачей воздуха оказываются неэффективными при остановке в проеме транспортных средств. Они не способны задерживать проходящие под машиной потоки холодного воздуха. По этим причинам часто на промышленных объектах монтируют завесы бокового расположени

разновидности конструкций, выбор, расчет и установка на складе

В холодный период года в помещениях складского и производственного характера при открытии ворот возникает значительный поток холодного воздуха, иногда может также попадать влага и снег в открытый проем. Этот поток воздуха настолько мощный и объемный, что даже кратковременное открытие ворот приведет к резкому изменению температуры и влажности, что может отрицательно сказаться и на хранимой продукции и на ходе производственного процесса.

При помощи штатной системы отопления компенсировать такие резкие перепады температур невозможно, особенно если речь идет об организации погрузочно-разгрузочных работ через ворота или проем.

В таких случаях самым эффективным решением для поддержания стабильной температуры и экономии энергоресурсов являются  промышленные воздушные завесы, которые все шире применяются там, где необходимо защитить помещение от проникновения холодного воздуха и влаги в виде атмосферных осадков через открытые ворота или проем для погрузки-выгрузки.



Технически воздушно-тепловой завес реализуется подачей струи воздуха под давлением и углом в 30-45 градусов к плоскости проема, при этом воздух может подаваться как предварительно прогретый, так и забираемый из помещения или с улицы. При этом завеса практически полностью блокирует прохождение холодного воздуха, может использоваться как часть системы отопления и абсолютно не мешает прохождению людей, транспорта или грузов.

Сегодня устанавливают воздушные завесы для промышленных ворот, как правило, двух типов:

  • Шибируемые – завесы, снабженные калорифером, позволяющим прогревать подаваемый в них воздух до заданной температуры. Они обычно используются в большинстве случаев там, где работают люди или требуется поддерживать стабильный микроклимат.
  • Смесительные – завесы, где используется наружный воздух, поступающий в заборный проем. Применяются, в основном, для вспомогательных помещений.

Типовая классификация воздушных завес, применяемых в промышленных целях

Исходя из конструктивных особенностей, воздушные завесы разделяют на несколько типов:

  • По режиму их работы;
  • По направлению движения воздушной струи;
  • По типу воздухозабора и возможности регулировки температуры воздуха.

По режиму работы воздушные завесы для склада или цеха могут быть постоянного действия и периодического. Во втором случае их работа синхронизируется с моментом открывания ворот и в этом плане они более экономичны, однако требуют больше усилий по наладке режима их работы.

В то же время, постоянно работающие воздушные завесы являются очень эффективным отопителем, который позволит быстро прогревать помещение до заданной температуры. В ряде случаев завесы этого типа могут также играть роль вытяжки или приточной установки, в зависимости от того, откуда производится забор воздуха.

По направлению потока воздуха, завесы делятся на:

  • Поток снизу вверх, когда горизонтальная щель располагается внизу проема;
  • Поток сверху вниз – предполагает установку выходной щели сверху проема;
  • Поток горизонтальный – когда воздухоподающая щель находиться сбоку проема. Этот вариант может предполагать и две щели, расположенные по бокам проема с разных сторон. Чаще всего применяются на широких воротах или проемах.

Каждый тип завес по месту установки воздухоподающей щели имеет свои преимущества, например, нижняя подача воздуха эффективна на невысоких широких проемах и может практически полностью блокировать распространение холодного воздуха по полу помещения. Впрочем, эта конструкция имеет и существенный недостаток, выражающийся в быстром ее засорении и необходимости частого обслуживания.

Поэтому с этой точки зрения, а также когда в проемах часто останавливается транспорт, воздух из завесы с верхней подачей просто не будет блокировать поток холодного воздуха под транспортным средством, лучше устанавливать боковые воздушные тепловые завесы электрические, которые и получили наибольшее распространение.

Воздушные завесы, устанавливаемые сверху, также имеют недостаток ненадежного запирания нижней части проема, через которую возможен значительных ток холодного воздуха, к тому же горизонтальная воздушная завеса этого типа неэффективна на высоких проемах.

Исходя из возможных мест воздохозабора завесы делятся на 4 типа:

  • Внутренний забор воздуха с подогревом;
  • Внутренний забор без подогрева;
  • С наружным забором воздуха с последующим подогревом;
  • С наружным забором без подогрева.

В зависимости от типа воздухозабора и наличия калорифера горизонтальная и вертикальная воздушная завеса может быть использована в качестве подсистемы обогрева воздуха или как приточная установка вентиляционной системы.

Нормативные требования, регламентирующие процесс проектирования и установки завес

Расчет  воздушной завесы промышленного или складского назначения должен проводиться в соответствии со СНиП 31-04-2001 и СНиП 41-01-2003, который предусматривает установку завес в случаях:

  • Наличия постоянно или периодически открывающихся проемов;
  • При остановке транспорта в проемах;
  • В помещениях с кондиционированием у проемов и дверей.

Эти нормы регламентируют диапазоны температур наружного воздуха, а также допустимую его температуру в зоне действия воздушной завесы.

Основные принципы расчета тепловых завес

Прежде, чем производится выбор и начинается установка воздушных завес, необходимо произвести определенные расчеты, опираясь на исходные данные. Это необходимо не только для того, чтобы обеспечить соблюдение нормативов, но и чтобы получить оптимальную конструкцию с точки зрения энергопотребления.

Ключевыми параметрами при проведении расчетов можно назвать производительность по воздуху, скорость его подачи, угол наклона к плоскости проема, размеров самого проема, мощности калорифера, а также применяемого теплоносителя.

Расчеты проводятся по существующим методикам, каждая из которых обеспечивает определенную точность. Чтобы качественно выполнить расчет и подобрать подходящую модель завесы лучше обратиться в компанию, которая специализируется на оказании таких услуг и имеет необходимый опыт в проведении расчетов. В противном случае малейшая ошибка может привести либо к несоответствию нормам, либо перерасходу энергоносителей.

Конструктивные особенности промышленных завес

В зависимости от области применения и конкретики решаемой задачи используют различные решения. Например, для автомобильных ворот часто используют нижние завесы, у которых агрегат располагается на уровне пола. При этом поток воздуха направляют при помощи щелевых насадок под углом 30 градусов наружу от плоскости ворот.

Забор воздуха в таких завесах может проводиться на разном уровне помещения, но если в верней его части воздух теплее, стоит рассмотреть и такой вариант.

Для ворот, предназначенных для проезда автомобилей или вагонов, лучше всего подходят шибирующие вертикальные двухсторонние завесы.

При этом могут использоваться как завесы с одним нагнетающим вентилятором на обе стойки, так две независимые завесы. При этом забор воздуха может производиться из разных зон помещения.

Горизонтальная воздушная завеса электрическая, которая устанавливается над воротами, применяется при расходе воздуха не более 38 тысяч метров кубических в час. При установке в высоких зданиях также рекомендуется использовать воздух достаточно высокой температуры (55-65 градусов) чтобы обеспечит требуемую температуру внизу проема.



Также, для предотвращения проникновения холодного воздуха часто применяют нижний забор воздуха, чтобы сразу же отобрать наиболее холодный воздух в систему циркуляции и предотвратить его проникновение вглубь здания.

Важное значение для нормального функционирования воздушных завес имеет и конструкция раздаточного короба, которая должна быть тщательно подобрана на основе расчетов.

Также следует обратить внимание на достаточную площадь подводящего воздуховода, которая должна обеспечить равномерный напор воздуха.

Рекомендуется, чтобы его площадь хотя бы в два раза превосходила площадь воздуховыпускных щелей в самой дальней от подающего вентилятора области. Это так же способствует высокой ламинарности воздушной струи, что повышает качество защиты от холодного воздуха.

Использование автоматики для управления завесами

Автоматическое управление завесами решает несколько задач, среди которых:

  • Запуск и остановка нагнетающих вентиляторов завесы синхронно с изменением положения ворот;
  • Динамическое изменение объема и температуры подаваемого воздуха в зависимости от температуры снаружи и внутри помещения;
  • Запуск и отключение завесы в зависимости от температуры наружного воздуха.

В сочетании с системами автоматического управления воротами, использование автоматики для завес позволяет значительно сократить время их работы и получить экономичную и эффективную инженерную систему.

В современных завесах может быть учтен не только факт открытия ворот, но и разность внутреннего и внешнего давления, сила ветра, а также конструкционные особенности здания, системы его основного отопления и вентиляции.

Стоит отметить, что автоматизированная система управления воздушными завесами может быть достаточно сложной и учитывать все параметры изменения состояния атмосферы вне здания и характеристик воздуха внутри него, чтобы обеспечить минимальные колебания температуры и влажности при открытии ворот.

Однако в большинстве случаев применение таких систем может оказаться неоправданно дорогим и сложным в настройке. Поэтому в основном выделяют ключевые параметры, которые оказывают наибольшее влияние на колебание характеристик воздуха внутри помещения и используют регулировку только по ним.

Например, в течение всего отопительного сезона при условии поддержания одинаковой температуры внутри здания нет особого смысла измерять ее при помощи датчиков и обрабатывать для последующего использования данных в системе управления.

В данном случае можно просто принять температуру воздуха в помещении условно-постоянной и обрабатывать показания только датчиков температуры наружного воздуха. Это позволит не только упростить наладку системы, но и даст возможность снизить затраты на монтаж воздушных завес, особенно если речь идет об объектах, где они установлены на каждом помещении.

В заключении необходимо отметить, что конкретный выбор типа завес, способа их установки, а также применяемого теплоносителя должен проводиться обосновано и опираться на расчеты, которые могут провести только специалисты компании, имеющие большой практический опыт решения подобных задач. Слишком много факторов необходимо учесть, чтобы система работала по-настоящему эффективно, экономично и надежно, а с учетом достаточно высокой ее цены, эксперименты здесь недопустимы.

Воздушные тепловые завесы для ворот

Промышленные тепловые завесы для ворот служат для защиты от холодного потока воздуха с улицы больших проемов, т. е. имеющих длину и ширину в несколько метров. Такие проемы бывают в промышленных цехах, на складах, автосервисах, автомойках, гаражах и т. д.

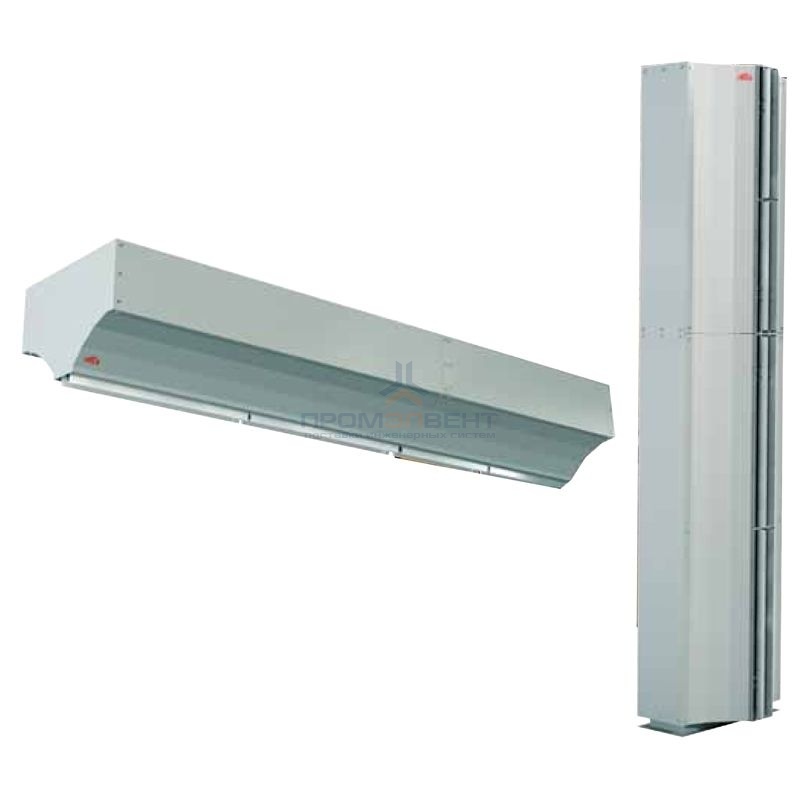

Воздушная завеса TVP E
  • длина щели от 2 до 5 м
  • дальность действия струи до 5 м
  • корпус из оцинкованной стали
Воздушная завеса TVP W
  • длина щели от 2 до 5 м
  • дальность действия струи до 5 м
  • корпус из оцинкованной стали
Воздушная завеса TVP H
  • длина щели от 2 до 5 м
  • дальность действия струи до 5 м
  • корпус из оцинкованной стали
  • Первый вопрос, который необходимо решить – это где разместить завесу. Установка воздушно тепловой завесы на ворота в цех например осуществляется как вертикально над проемом, так и горизонтально. Если ширина ворот превышает дальнобойность завесы, а сверху ее разместить не представляется возможным, то в этом случае приходится устанавливать воздушные завесы по обе стороны ворот, т. е слева и справа.
  • Следующий момент, который необходимо учитывать, это сколько свободной тепловой мощности для водяного калорифера, либо электрического ТЭНа (в зависимости от типа подогрева) имеется в распоряжении на данном объекте на нужны будущей тепловой завесы ворот. При установке тепловой завесы на ворота водяного типа необходимо знать приблизительную температуру горячей воды, которая будет поступать в завесу, а также порядок давления воды (хотя современные калориферы имеют достаточно большой запас прочности). При установке тепловые завесы для ворот электрического типа необходимо знать, какое на объекте напряжение трехфазное 380В или однофазное 220В для выбора завесы. (на промышленных предприятиях имеется любое напряжение)
  • Последний вопрос, который необходимо продумать – это где разместить выносной пульт управления или шкаф управления воздушной завесой ворот. Данный вопрос не является принципиальным с точки зрения работы завесы, а является скорее вопросом удобства ее использования, например при установке воздушные завесы для ворот на складе или заводе.

Расчет тепловых завес для широких ворот начинается с ответа на вопрос: сможет ли завеса перекрыть проем или нет. Поэтому первое, что нужно знать, это дальность струи тепловой завесы для ворот. Далее сравниваем ее с высотой проема и если высота меньше, значит воздушную завесу можно разместить горизонтально над воротами. Если высота завесы больше, чем дальность струи, то тепловые завесы придется размещать вертикально, по бокам от ворот. В этом случае необходимо убедится, чтобы ширина проема была меньше дальности струи завесы х2.

Производство

Наша компания производит широкий спектр оборудования для вентиляции и кондиционирования.

Доставка оборудования

Служба логистики опертивно доставит оборудование до вашего объекта, склада или до терминала транспортной компании.

Монтажный отдел

Cпециалисы монтажного отдела сделают монтаж и пуско-наладку системы вентиляции и кондиционирования "под ключ"

Сервисная служба

Cпециалисы сервисного отдела осуществляют плановое обслуживание оборудования, а также его гарантийный и постгарантийный ремонт

Персональный менеджер

Обратившись к нам, Вы будете закреплены за одним менеджером, который будет сопровождать Вас на всех этапах работы.

Акции мая 2021

В этом месяце на ряд продукции проходит сезонная акция. Цены снижены. Товары в наличии на складе.

Промышленные воздушные, водяные, электрические завесы

Для защиты производственных помещений от попадания холодного воздуха с улицы служат завесы промышленные. Одни из них устанавливаются ближе к дверным проемам как вертикально в виде колонн, так и горизонтально. При частом открывании дверей рекомендуется устанавливать завесы с двух сторон проема. Это позволяет снизить сквозняки. Для высоких и широких ворот, которые подвергаются сильным ветровым нагрузкам, а также для отсечения запахов и пыли служат мощные промышленные завесы.

Промышленные завесы представляют собой короб с калорифером и вентилятором. Воздухонагреватель может быть водяным, паровым или электрическим. Вентилятор производит поток воздуха такой скорости, что создается невидимая защита, препятствующая выходу теплого воздуха наружу.

Для достижения эффективности учитывается тот факт, что промышленные воздушные завесы должны быть такого же размера как дверной проем или ворота, а лучше немного больше. Поток воздуха должен полностью перекрывать габариты проема.

Промышленные завесы цена на которые зависит от мощности и типа воздухонагревателя, чаще всего используются вертикальные. Вертикальная завеса наиболее удобна при большом потоке людей. При других условия на больших промышленных объектах чаще используются горизонтальные установки, где воздух подается сверху вниз.

Воздушные завесы промышленные, масштабы которых классифицируются по принципу работы, бывают шиберующие и смесительные. Шиберующие тепловые завесы блокируют холодный воздух, а смесительные – смешивают потоки теплого с холодным.

В помещениях, в которых надо сохранять низкую температуру (промышленные хранилища, морозильные установки, производственные холодильники), используют электрические завесы. Они также просты при монтаже (в отличие от водяных), но потребляют больше энергии и подходят для помещений поменьше. Водяные промышленные воздушные завесы основаны на водяном калорифере и имеют очень высокую производительную мощность.

Когда вы подбираете воздушные завесы, руководствуйтесь длиной проема ворот или двери, мощностью и производительностью устройства и подходящим для вас способом управления. И помните – это хорошее сохранение тепла при низких электрозатратах. Купить

Воздушные завесы для ворот - Ремонт ворот doorhan - Мариуполь сервис

Воздушные и воздушно-тепловые завесы для склада

В холодный период года в помещениях складского и производственного характера при открытии ворот возникает значительный поток холодного воздуха, иногда может также попадать влага и снег в открытый проем. Этот поток воздуха настолько мощный и объемный, что даже кратковременное открытие ворот приведет к резкому изменению температуры и влажности, что может отрицательно сказаться и на хранимой продукции и на ходе производственного процесса.

При помощи штатной системы отопления компенсировать такие резкие перепады температур невозможно, особенно если речь идет об организации погрузочно-разгрузочных работ через ворота или проем.

В таких случаях самым эффективным решением для поддержания стабильной температуры и экономии энергоресурсов являются промышленные воздушные завесы, которые все шире применяются там, где необходимо защитить помещение от проникновения холодного воздуха и влаги в виде атмосферных осадков через открытые ворота или проем для погрузки-выгрузки.

Технически воздушно-тепловой завес реализуется подачей струи воздуха под давлением и углом в 30-45 градусов к плоскости проема, при этом воздух может подаваться как предварительно прогретый, так и забираемый из помещения или с улицы. При этом завеса практически полностью блокирует прохождение холодного воздуха, может использоваться как часть системы отопления и абсолютно не мешает прохождению людей, транспорта или грузов.

Сегодня устанавливают воздушные завесы для промышленных ворот, как правило, двух типов:

  • Шибируемые – завесы, снабженные калорифером, позволяющим прогревать подаваемый в них воздух до заданной температуры. Они обычно используются в большинстве случаев там, где работают люди или требуется поддерживать стабильный микроклимат.
  • Смесительные – завесы, где используется наружный воздух, поступающий в заборный проем. Применяются, в основном, для вспомогательных помещений.
  • Типовая классификация воздушных завес, применяемых в промышленных целях

    Исходя из конструктивных особенностей, воздушные завесы разделяют на несколько типов:

  • По режиму их работы
  • По направлению движения воздушной струи
  • По типу воздухозабора и возможности регулировки температуры воздуха.
  • По режиму работы воздушные завесы для склада или цеха могут быть постоянного действия и периодического. Во втором случае их работа синхронизируется с моментом открывания ворот и в этом плане они более экономичны, однако требуют больше усилий по наладке режима их работы.

    В то же время, постоянно работающие воздушные завесы являются очень эффективным отопителем, который позволит быстро прогревать помещение до заданной температуры. В ряде случаев завесы этого типа могут также играть роль вытяжки или приточной установки, в зависимости от того, откуда производится забор воздуха.

    По направлению потока воздуха, завесы делятся на:

  • Поток снизу вверх, когда горизонтальная щель располагается внизу проема
  • Поток сверху вниз – предполагает установку выходной щели сверху проема
  • Поток горизонтальный – когда воздухоподающая щель находиться сбоку проема. Этот вариант может предполагать и две щели, расположенные по бокам проема с разных сторон. Чаще всего применяются на широких воротах или проемах.
  • Каждый тип завес по месту установки воздухоподающей щели имеет свои преимущества, например, нижняя подача воздуха эффективна на невысоких широких проемах и может практически полностью блокировать распространение холодного воздуха по полу помещения. Впрочем, эта конструкция имеет и существенный недостаток, выражающийся в быстром ее засорении и необходимости частого обслуживания.

    Поэтому с этой точки зрения, а также когда в проемах часто останавливается транспорт, воздух из завесы с верхней подачей просто не будет блокировать поток холодного воздуха под транспортным средством, лучше устанавливать боковые воздушные тепловые завесы электрические, которые и получили наибольшее распространение.

    Воздушные завесы, устанавливаемые сверху, также имеют недостаток ненадежного запирания нижней части проема, через которую возможен значительных ток холодного воздуха, к тому же горизонтальная воздушная завеса этого типа неэффективна на высоких проемах.

    Исходя из возможных мест воздохозабора завесы делятся на 4 типа:

  • Внутренний забор воздуха с подогревом
  • Внутренний забор без подогрева
  • С наружным забором воздуха с последующим подогревом
  • С наружным забором без подогрева.
  • В зависимости от типа воздухозабора и наличия калорифера горизонтальная и вертикальная воздушная завеса может быть использована в качестве подсистемы обогрева воздуха или как приточная установка вентиляционной системы.

    Нормативные требования, регламентирующие процесс проектирования и установки завес

    Расчет воздушной завесы промышленного или складского назначения должен проводиться в соответствии со СНиП 31-04-2001 и СНиП 41-01-2003, который предусматривает установку завес в случаях:

  • Наличия постоянно или периодически открывающихся проемов
  • При остановке транспорта в проемах
  • В помещениях с кондиционированием у проемов и дверей.
  • Эти нормы регламентируют диапазоны температур наружного воздуха, а также допустимую его температуру в зоне действия воздушной завесы.

    Основные принципы расчета тепловых завес

    Прежде, чем производится выбор и начинается установка воздушных завес, необходимо произвести определенные расчеты, опираясь на исходные данные. Это необходимо не только для того, чтобы обеспечить соблюдение нормативов, но и чтобы получить оптимальную конструкцию с точки зрения энергопотребления.

    Ключевыми параметрами при проведении расчетов можно назвать производительность по воздуху, скорость его подачи, угол наклона к плоскости проема, размеров самого проема, мощности калорифера, а также применяемого теплоносителя.

    Расчеты проводятся по существующим методикам, каждая из которых обеспечивает определенную точность. Чтобы качественно выполнить расчет и подобрать подходящую модель завесы лучше обратиться в компанию, которая специализируется на оказании таких услуг и имеет необходимый опыт в проведении расчетов. В противном случае малейшая ошибка может привести либо к несоответствию нормам, либо перерасходу энергоносителей.

    Конструктивные особенности промышленных завес

    В зависимости от области применения и конкретики решаемой задачи используют различные решения. Например, для автомобильных ворот часто используют нижние завесы, у которых агрегат располагается на уровне пола. При этом поток воздуха направляют при помощи щелевых насадок под углом 30 градусов наружу от плоскости ворот.

    Забор воздуха в таких завесах может проводиться на разном уровне помещения, но если в верней его части воздух теплее, стоит рассмотреть и такой вариант.

    Для ворот, предназначенных для проезда автомобилей или вагонов, лучше всего подходят шибирующие вертикальные двухсторонние завесы. При этом могут использоваться как завесы с одним нагнетающим вентилятором на обе стойки, так две независимые завесы. При этом забор воздуха может производиться из разных зон помещения.

    Горизонтальная воздушная завеса электрическая, которая устанавливается над воротами, применяется при расходе воздуха не более 38 тысяч метров кубических в час. При установке в высоких зданиях также рекомендуется использовать воздух достаточно высокой температуры (55-65 градусов) чтобы обеспечит требуемую температуру внизу проема.

    Также, для предотвращения проникновения холодного воздуха часто применяют нижний забор воздуха, чтобы сразу же отобрать наиболее холодный воздух в систему циркуляции и предотвратить его проникновение вглубь здания.

    Важное значение для нормального функционирования воздушных завес имеет и конструкция раздаточного короба, которая должна быть тщательно подобрана на основе расчетов.

    Также следует обратить внимание на достаточную площадь подводящего воздуховода, которая должна обеспечить равномерный напор воздуха. Рекомендуется, чтобы его площадь хотя бы в два раза превосходила площадь воздуховыпускных щелей в самой дальней от подающего вентилятора области. Это так же способствует высокой ламинарности воздушной струи, что повышает качество защиты от холодного воздуха.

    Использование автоматики для управления завесами

    Автоматическое управление завесами решает несколько задач, среди которых:

  • Запуск и остановка нагнетающих вентиляторов завесы синхронно с изменением положения ворот
  • Динамическое изменение объема и температуры подаваемого воздуха в зависимости от температуры снаружи и внутри помещения
  • Запуск и отключение завесы в зависимости от температуры наружного воздуха.
  • В сочетании с системами автоматического управления воротами, использование автоматики для завес позволяет значительно сократить время их работы и получить экономичную и эффективную инженерную систему.

    В современных завесах может быть учтен не только факт открытия ворот, но и разность внутреннего и внешнего давления, сила ветра, а также конструкционные особенности здания, системы его основного отопления и вентиляции.

    Стоит отметить, что автоматизированная система управления воздушными завесами может быть достаточно сложной и учитывать все параметры изменения состояния атмосферы вне здания и характеристик воздуха внутри него, чтобы обеспечить минимальные колебания температуры и влажности при открытии ворот.

    Однако в большинстве случаев применение таких систем может оказаться неоправданно дорогим и сложным в настройке. Поэтому в основном выделяют ключевые параметры, которые оказывают наибольшее влияние на колебание характеристик воздуха внутри помещения и используют регулировку только по ним.

    Например, в течение всего отопительного сезона при условии поддержания одинаковой температуры внутри здания нет особого смысла измерять ее при помощи датчиков и обрабатывать для последующего использования данных в системе управления.

    В данном случае можно просто принять температуру воздуха в помещении условно-постоянной и обрабатывать показания только датчиков температуры наружного воздуха. Это позволит не только упростить наладку системы, но и даст возможность снизить затраты на монтаж воздушных завес, особенно если речь идет об объектах, где они установлены на каждом помещении.

    В заключении необходимо отметить, что конкретный выбор типа завес, способа их установки, а также применяемого теплоносителя должен проводиться обосновано и опираться на расчеты, которые могут провести только специалисты компании, имеющие большой практический опыт решения подобных задач. Слишком много факторов необходимо учесть, чтобы система работала по-настоящему эффективно, экономично и надежно, а с учетом достаточно высокой ее цены, эксперименты здесь недопустимы.

    Воздушные и воздушно-тепловые завесы

    Воздушные завесы нашли широкое применение как устройства, препятствующие проходу воздуха через открытые проемы, которые по технологическому процессу нельзя держать закрытыми. Благодаря этим устройствам через открываемые зимой ворота предотвращается прорыв холодного воздуха в производственные помещения.

    Воздушные завесы применяются также в проемах между двумя производственными зонами, когда одна из них отапливается, а другая не отапливается в проемах наружных ограждений, через которые проходит производственное оборудование (транспортеры н т. п.).

    Воздушные завесы дают возможность поддерживать зимой в производственных помещениях требуемые санитарными нормами метеорологические условия и при этом значительно сокращать расход тепла.

    Воздушными завесами можно воспользоваться для предотвращения перемещения воздуха из одного помещения, в котором имеется концентрация вредных паров, газов или пыли (хотя бы в размерах, предельно допустимых по нормам), в другое, где выделения этих вредностей нет.

    По-видимому, впервые воздушные завесы были применены именно для решения такой задачи.

    Наружный воздух входит в помещение через ворота и другие проемы в наружных ограждениях вследствие разности давлений снаружи и внутри здания. Разность давлений может создаваться под действием теплового напора, ветра и при работе механической вентиляции.

    Поэтому наиболее правильно рассматривать ворота, защищенные воздушной завесой, как приточный проем при совместном действии аэрации и механической вентиляции. Действие воздушной завесы следует учитывать как дополнительное сопротивление, уменьшающее количество воздуха, проходящего через ворота в помещение.

    Применение воздушных и воздушно-тепловых завес способствует не только комфортному пребыванию и работы людей, но сокращает затраты тепловой энергии на отопление. Расчет и подбор воздушных завес включен в раздел проекта Отопление и Вентиляция. Зачастую в проекте завесы подбирают не по расчетным данным, а по каталогу компании производителя, не делая расчетов по определению точной мощности и конструкции. Специалисты нашей компании грамотно рассчитывают и подбирают тепловые завесы.

    Далее мы приведём пример расчета воздушно-тепловой завесы (примеры и теория взяты из В.М. Эльтерман Воздушные завесы и Справочник проектировщика промышленных, жилых и общественных зданий и сооружений Часть II под редакцией И.Г. Староверова). В примере приведены данные для расчета всех видов воздушно-тепловых завес.

    РАСЧЕТ ВОЗДУШНЫХ И ВОЗДУШНО-ТЕПЛОВЫХ ЗАВЕС ШИБЕРУЮЩЕГО ДЕЙСТВИЯ У НАРУЖНЫХ ВОРОТ И ТЕХНОЛОГИЧЕСКИХ ПРОЕМОВ В ПРОМЫШЛЕННЫХ ЗДАНИЯХ

    Пример 1. Рассчитать воздушную завесу для раздвижных ворот размерами FB =4х3=12 м 2 . открывающихся на 1.5 ч в сутки в деревообрабатывающем цехе, работающем в одну смену. Расчетная температура наружного воздуха в зимнее время tн = -25&degС температура в рабочей зоне tр.з = 18&degС средняя температура по высоте помещения tвн =20&degС

    &Delta tрасч = 20- (-25) = 45&degС

    Продолжительность отопительного периода n=200 суток.

    Категория работ - легкая, рабочие места, расположенные вблизи ворот, защищены ширмами. Длина притворов окон с деревянными двойными переплетами l =760 м длина притворов двух ворот l=48 м, длина притворов фонаря с металлическими переплетами l=700 м. Вертикальное расстояние между центром проема ворот и центром фрамуг фонаря h=5 м. Объемы воздуха, подаваемого в цех и удаляемого из цеха механическим путем, сбалансированы.

    1. Температуру смеси воздуха в рабочей зоне вблизи ворот принимаем tсм =14&degС.

    2. В здании нет постоянных избытков тепла, поэтому оптимальную относительную ширину щели воздушной завесы определяем по Табл.1, учитывая величину n&tau=200x1.5=300. При этом Fщ = 1 /30 откуда оптимальная ширина щели b = 1/30 B 2 = 4/60 = 0.067m. Принимается ближайшая ширина щели, кратная 0.25, b=0.075 m, при этом фактическая величина Fщ = (2*0.075)/4=1/27

    3. По Табл.2 при &Delta tрасч =50&degС (ближайшее к заданному 45&deg) находим оптимальное значение qопт =0. 62.

    4. Коэффициент расхода воздуха для раздвижных ворот по Табл.3 &micro= 0.29

    5. По Табл.4 и заданным длинам притворов находим произведения площади щелей на коэффициенты расхода для приточных и вытяжных щелей: (&micro1 F)прит = 760 *0.02+48*0.01 =2.0 m 2 (&micro1 F)выт = 700*0.004 =2.8 m 2

    Табл. 1 Оптимальные значения относительной ширины воздуховыпускной щели завесы Fщ.опт. для зданий, не имеющих теплоизбытков

    Табл.2. Оптимальные значения 2 qопт

    Табл.3 Коэффициенты расхода воздуха &micro для открытых проемов при действии двусторонних боковых воздушных завес

    Табл.4. Произведение площади щели длиной 1 м на коэффициент расхода воздуха через эту щель в м 2

    6. Находим отношение приведенной площади приточных и вытяжных отверстий по формуле (отношение приведенной площади приточных проемов к площади вытяжных проемов при заборе воздуха для завесы из помещения):

    Б =&micro*Fв(1-q)+(&micro*F)пр/(&micro*F)вт. при заборе воздуха для завесы снаружи ф-ла примет вид: Б =&micro*Fв+(&micro*F)пр/(&micro*F)вт

    где, (&micro*F)пр - суммарная площадь приточных отверстий в окнах, умноженная на коэффициент расхода [m 2 ], (&micro*F)вт - суммарная площадь вытяжных отверстий и щелей в створках фонарей, шахт, умноженная на коэффициент расхода [m 2 ], &micro -коф. расхода воздуха через ворота.

    Б =0.29*121-0.62+2 2.8 =1.18

    7. По формуле (для зданий с фонарями, когда нейтральная зона расположена выше ворот:) определяем высоту расположения нейтральной зоны h н.з. = h/( 1.052 Б) 2 +1 [ m ] . в зданиях с теплоизбытками, в которых в зимнее время устраивается аэрация ф-ла примет вид: h н.з. = h- h пр/[ 1.1(&micro*F)пр/(&micro*F)вт] 2 +1+ h пр [ m ] ,

    где , h пр - высота расположения середины приточных створок над серединой ворот [м], &micro* F пр - суммарная площадь приточных отверстий в окнах, умноженная на коэффициент расхода [m 2 ], ( &micro* F) вт - суммарная площадь вытяжных отверстий и щелей в створках фонарей, шахт, умноженная на коэффициент расхода [m 2 ], h - расстояние от середины ворот до середины створок в фонаре в [м], h н. з. - высота нейтральной зоны от середины ворот в [м].

    8. Количество воздуха, проходящее при действии завесы через ворота, определяют по формуле (производительности завес) Gпр =3600* F в * &micro&radic 19,62 h н.з. ( н - вн ) см [кг/ч], (когда нейтральная зона проходит выше ворот)

    где, н - удельный вес наружного воздуха [H/m3], при температуре t, см - удельный вес смеси наружного и внутреннего воздуха [H/m3] при t, вн - удельный вес внутреннего воздуха,

    G пр =3600*0.29*12&radic 19.62* 1.97* 0.215*1.23 = 40100 [H/m 3 ] (когда нейтральная зона проходит в пределах ворот)

    9. Расход воздуха на завесу по формуле, когда нейтральная зона проходит выше ворот G з = q G пр [кг/ч].

    где, q = Q '/ Q з - отношение количества тепла, теряемого с воздухом завесы, выбрасываемым наружу (рис.1), к общему количеству тепла, заключенному в воздухе, подаваемом в завесу (за уровень отсчета принимается температура наружного воздуха) по Рис. 2 Q '/ Q з = 0,115

    где, t нач - температура воздуха, поступающего к калориферам при воздухозаборе расположенным у пола вблизи ворот .

    Q =24850*0,24 46,1- 14 =191000 [ккал/ч] = 222.133 [кВт].

    11. Дополнительный расход тепла на систему отопления для догрева воздуха, проходящего через ворота, от температуры смеси t см до температуры t вн Составляет:

    Решение 2 . На графиках рис. 2 и 3 пунктирной линией дано решение данного примера.

    Рис.2. График потерь тепла с частью струи уходящей наружу

    Рис. 3. Номограмма для расчета воздушных завес при расположении нейтральной зоны выше ворот

    Рассчитать воздушно-тепловую завесу для многоэтажного здания при заборе на завесу внутреннего воздуха. Вестибюль открытый. Входные двери вращающиеся.

    Hдв =2,5 [м] Площадь открываемой створки наружной двери 0,8 2,5 = 2 м 2. nобщ = 2500 [чел/ч.]

    1. Поправочный коэффициент К принимаем по Табл.5 с учетом, что количество людей nобщ проходящих в здание, превышает 1500 чел/ч, в этом случае nобщ / 1500 = 2500/ 1500 =1,67&asymp2 и n= 2500/ 2 =1250 [чел/ч. ]

    При воздухозаборе внутри открытого вестибюля, вращающихся дверях и числе проходов через вход 1250 в час К=0,46.

    2. Коэффициент расхода &micro = 0,1 принимаем по Табл. 5.

    3. Определяем количество наружного воздуха, поступающего через вход, по формуле G вх =K* 3600* F вх * &micro вх *&radic 9,81*( hл.к. + 2hэт - Hдв )( н - вн ) н [кг/ч] ( Количество наружного воздуха, поступающего через вход в здание при сбалансированных расходах приточной и вытяжной механической вентиляции ),

    где, К- поправочный коэффициент, который в зависимости от числа проходящих людей, места расположения забора воздуха для агрегата завесы и конструкции входа принимается по Табл. 6 F вх - площадь одной открываемой створки наружных входных дверей в [m2], &micro вх - коэффициент расхода воздуха через вход, принимается в зависимости от конструкции входных дверей по Табл. 5 h л.к. - высота лестничной клетки [м] h эт - полная высота одного этажа [м] H дв - высота входной двери [м].

    с учетом, что одновременно открыты 2 двери:

    G вх =0.46* 3600*2 * 2*0.1&radic 9.81*( 60+(2*3.3)-2.5)( 1.43-1.22) 1.43 = 9000 [кг/ч]

    4. Определяем расход воздуха на завесу по формуле G з = G вх t вн - t н t з - t вн [кг/ч] (производительность воздушной завесы при заборе воздуха внутри или снаружи здания):

    5. Определяем расход тепла на завесу по формуле Q = G з * 0.24( t з - t вн ), где 0.24 [ккал/кг] или 1,02 [кДж/кг*К] (при заборе воздуха внутри здания), а Q = G з * 0.24( t з - t н ) (при заборе воздуха снаружи):

    Q з вн =11200* 0.24 50- 16 =92000 [ккал/ч] или 106.996 [кВт/ч].

    Табл.5

    Воздушно-тепловая завеса: конструкция, применение

    Воздушная завеса представляет собой струю воздуха, со значительной скоростью подаваемого под углом 30. 45° к плоскости ворот, что препятствует проникновению холодного воздуха, если ворота открыты. При необходимости можно повысить температуру воздушной струи. Воздушная завеса не препятствует движению транспорта и людей, существенно уменьшая при этом количество проникающего снаружи в помещение воздуха.

    Воздушно-тепловые завесы для складов бывают двух типов - смесительного и шиберующего. В завесах смесительного типа наружный воздух, поступая через проем в здание, смешивается с потоком воздуха, создаваемым завесой, установленной рядом с проемом. Завесы этого типа устанавливают в основном у входных дверей вспомогательных зданий и помещений.

    У ворот и проемов складских помещений рекомендуется устраивать завесы шиберующего типа, именно их мы и будем рассматривать ниже. Основными узлами такой воздушной завесы являются воздуховод, вентилятор, калорифер, воздуховод равномерной раздачи, щелевая насадка. Главный элемент конструкции - это воздуховод равномерной раздачи, снабженный щелевой насадкой с направляющими пластинами, через которую воздушная струя направляется под некоторым углом к плоскости ворот

    Классификация воздушных промышленных завес

    Конструктивно воздушные завесы этого типа подразделяют следующим образом:

    * по режиму работы

    * по направлению струи

    * по месту воздухозабора и температуре подаваемого воздуха.

    Одним из основных принципов классификации считается режим работы воздушных завес. В соответствии с ним завесы бывают двух типов - периодического действия (у периодически открываемых проемов) и постоянного действия (у постоянно открытых проемов).

    Режим работы их определяется требованиями технологии. Периодичность действия требует провести расчет и наладку завесы так, чтобы ее работа не нарушала тепловой и воздушный режимы помещения. Если воздушная завеса работает постоянно, ее можно использовать не только по прямому назначению: возможно, например, организовать приток воздуха или вытяжку, использовать завесу в качестве отопительного агрегата.

    По направлению струи воздушные завесы можно разделить на три вида:

    * с направлением струи снизу вверх - через горизонтальную щель, расположенную внизу проема (рис. 1, а)

    * с направлением струи сверху вниз с подачей воздуха через горизонтальную щель, расположенную вверху проема (рис. 1, б).

    * с горизонтальным направлением струи - одно- и двусторонние с подачей воздуха через вертикальную щель, расположенную с одной (рис. 1, в) или с двух сторон проема (рис. 1, г).

    Для проемов в наружных ограждениях целесообразно устройство завес с подачей воздуха снизу вверх, так как при этом надежней предотвращается проникновение холодного воздуха в нижнюю часть помещения эти завесы наиболее экономичны и эффективны, на них расходуется меньше приточного воздуха (рис. 2). Существенный недостаток нижней завесы заключается в том, что воздухоподающие щели и каналы часто засоряются.

    В тех случаях, когда возможна остановка транспорта в открытом проеме или засорение горизонтальной щели сыпучими материалами, падающими с проходящего транспорта, а также при установке в проеме транспортера или другого оборудования лучше устраивать завесу с боковой подачей воздуха. Завесы этого типа получили наиболее широкое распространение. При большой ширине ворот и при необходимости задержки транспорта в воротах эти завесы могут быть выполнены с двусторонней боковой подачей воздуха.

    Завесы с подачей воздуха сверху вниз можно рекомендовать для случаев, когда перепад давлений с двух сторон ограждения постоянен по высоте. Для проемов в наружных стенах зданий этот вид завес менее подходит, так как возможен прорыв холодного наружного воздуха в нижнюю часть помещения.

    По месту воздухозабора и температуре подаваемого воздуха воздушные завесы можно разделить на четыре вида:

    * воздушные завесы с внутренним воздухозабором и подогревом подаваемого воздуха (рис. 3, а) устраивают у проемов в наружных ограждениях складских помещений с повышенными требованиями к воздушной среде. В таких помещениях устанавливать воздушные завесы с наружным забором воздуха нецелесообразно - это увеличит затраты на его подогрев и очистку

    * завесы с внутренним воздухозабором без подогрева подаваемого воздуха (рис. 3, б и в) устраивают у проемов в наружных ограждениях помещений складов, где допускается некоторое периодическое понижение температуры

    * завесы с наружным воздухозабором и подогревом подаваемого воздуха (рис. 3, г) - постоянного действия. В некоторых случаях при значительных размерах помещения целесообразно, чтобы агрегат воздушной завесы постоянно работал и при периодическом открытии ворот

    * завесы с наружным воздухозабором без подогрева подаваемого воздуха (рис. 3, д).

    Вентиляционную установку завесы при внутреннем воздухозаборе можно использовать как отопительный агрегат в зоне ворот, где обычно наблюдается интенсивная инфильтрация, а при наружном воздухозаборе - как приточную установку общеобменной вентиляции.

    Требования к проектированию воздушных и воздушно-тепловых завес

    Устройство воздушных завес в складских помещениях должно отвечать требованиям СНиП 31-04-2001 «Складские здания» и СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Согласно СНиП 41-01-2003 воздушные и воздушно-тепловые завесы в складских помещениях предусматривают в следующих случаях:

    * у постоянно открытых проемов и наружных стен складов, а также у ворот и проемов в наружных стенах, не имеющих тамбуров и открывающихся более 5 раз или не менее чем на 40 минут за смену в районах с расчетной температурой наружного воздуха -15 °С и ниже

    * при возможной остановке транспорта непосредственно в проеме

    * в складских помещениях с кондиционированием воздуха у наружных дверей, ворот и технологических проемов.

    Тепло, создаваемое воздушными завесами периодического действия, не следует учитывать в воздушном и тепловом балансе складского здания. Температуру воздуха, подаваемого воздушно-тепловыми завесами, следует принимать не выше +50 °С у наружных дверей и не выше +70 °С у наружных ворот и проемов.

    Расчетную температуру смеси воздуха, поступающей в складские помещения через наружные двери, ворота и проемы, следует принимать от +5 до +12 °С в зависимости от технологических требований. Воздушные и воздушно-тепловые завесы у наружных проемов, ворот и дверей рассчитывают с учетом ветрового давления. Скорость выпуска воздуха из щелей или отверстий воздушных и воздушно-тепловых завес принимается не более 8 м/с у наружных дверей и 25 м/с - у ворот и технологических проемов.

    Расчет воздушных и воздушно-тепловых завес

    Наружный воздух попадает в помещение через ворота и другие проемы в стенах здания вследствие разности давлений снаружи и внутри здания. Количество воздуха, подаваемого завесой, должно полностью исключить проникновение холодного наружного воздуха.

    Приступая к расчетам и проектированию воздушных завес, прежде всего определяют исходные данные: размер ворот, количество наружного воздуха, которое проходит в помещение через проем без работы завесы, расчетные температуры наружного и внутреннего воздуха. Основными параметрами, определяемыми расчетом, являются производительность завесы по воздуху, угол и скорость подачи воздуха в зависимости от размеров проема, мощность калорифера для подогрева воздуха.

    В настоящее время существует несколько методик расчета промышленных воздушных завес.

    Ниже приведен приближенный метод. Он является достаточно условным, так как значение дальнобойности струи (расстояние между точками пересечения оси завесы с плоскостью ворот) рассчитывается геометрическим способом, и основан на применении коэффициента дальнобойности, зависящего от угла наклона и коэффициента турбулентности струи завесы и определенного на основе расчета и экспериментальных данных для случая равномерного распределения скоростей горизонтального потока.

    Количество воздуха, поступающего в единицу времени, или расход, м3/c, через любой открытый проем,

    Расчет воздушных завес

    Теория, разработанная Г. Н. Абрамовичем, широко используется при решении многих задач вентиляционной техники и, в частности, при расчете воздушной завесы. Как известно, для защиты производственных помещений от холодного наружного воздуха, поступающего через открытые ворота, применяется обдувка этих ворот струей теплого воздуха, который выходит из продольной щели, расположенное вдоль одной из сторон открытых ворот (рис. IX.11). [c.139]

    Изгиб плоской струи теплого воздуха, как известно, определяется главным образом динамическими напорами потоков теплого и холодного воздуха, углом между направлениями движения взаимодействующих потоков и характером распределения местных скоростей в начальном сечении струи. Предположим, что скорости в любой точке набегающего потока одинаковы w = W2= = ш). В задачу расчета воздушной завесы входит, главным образом, определение связи между подаваемым расходом теплого воздуха и максимальной высотой подъема теплой струи. Очевидно, задача может считаться решенной, если найдена такая высота Н, при которой проникание холодного воздуха в помещение исключается. [c.342]

    Подробнее о расчете воздушных завес см. [201. [c.396]

    Расчет воздушных завес заключается в определении температуры воздуха, подаваемого в завесу, и его расхода. [c.396]

    Подробнее о расчете воздушных завес см. [2, 4, 15, 27]. [c.728]

    РАСЧЕТ ВОЗДУШНЫХ ЗАВЕС А. Завесы шиберного типа [c.164]

    Расчет воздушных завес [c.165]

    Г. Н. Абрамович рекомендует для расчета плоской воздушной завесы уравнение, полученное в предположении, что изменение вертикальной составляющей средней по сечению скорости струи завесы не зависит от воздействия набегающего потока, а горизонтальная составляющая равна алгебраической сумме скорости сносящего потока и горизонтальной составляющей скорости струи [c.342]

    В практических расчетах температура воздуха 3, подаваемого воздушной завесой. определяется по формуле [c.396]

    Для практических расчетов можно определять температуру воздуха fa, подаваемого воздушной завесой. по формуле [4] [c.728]

    Расход теплоты (пара) при расчете камер непрерывного действия определяют по зонам нагрева и изотермической выдержки, в которые теплоту подают через завесы с помощью горячего воздуха из регистров или калориферов. Последние обогревают паром из котельной под. давлением 0,5—0,6 МПа. Воздушные завесы представляют собой потоки воздуха .-которые, выходя со скоростью 10—12 м/с из сопел или щелей коробов, пересекают возможное направление входа в камеру внешнего воздуха из цеха или выхода паровоздушной смеси из камеры в цех. [c.407]

    Изучение свойств струй имеет большое значение. В частности, закономерности воздушных затопленных струй используются в вентиляции, при расчете систем отопления с сосредоточенным выпуском воздуха, систем кондиционирования воздуха. воздушных душей и завес, форсунок для сжигания пылевидного и жидкого топлива. [c.259]

    Ввозные ворота цеха снабжают воздушно-тепловыми завесами. препятствующими проникновению холодного воздуха через открытые проемы. При закрытых воротах воздушно-тепловые завесы используют как отопительные устройства для локализации холодных токов воздуха через щели в притворах. У больших вывозных ворот, открываемых редко (для вывоза секций), предусматривают воздушно-струйную защиту, не препятствующую проникновению холодного воздуха, а только локализирующую потоки холодного воздуха через щели в притворах. На период открываний ворот допускается временное снижение температуры воздуха в цехе с последующим ее восстановлением за 3—5 ч. Для этой цели предусматривают дополнительные отопительные агрегаты (расчет ведут из условия открывания ворот зимой на 5 мин в течение часа). [c.186]

    Исследования истечения жидкости из отверстий и насадков имеют большое практическое значение, так как результаты этих исследований находят применение при решении многих технических задач (при измерении количества проходящей жидкости, при расчете и создании сильной, дальнобойной и компактной струи, при расчете распространения свободной струи в массе жидкости. расчете воздушных завес, обеспечении быстрого опорожнения резервуаров. при конс руированни сопл и форсунок и в ряде других случаев). [c.284]

    Установки струйного облива необходимо оборудовать рециркуляции онной системой вентиляции с частичным выбросом воздуха в атмосферу и воздушной завесой у открытых проемов. Количество воздуха, отсасываемого завесой, рекомендуется принимать из расчета 2000—3000 м /ч на 1 м площади проема. Вентиляционные системы должны быть сблокированы с электродвигателями насосов. подающими лакокрасочный материал. так, чтобы при выключении вентиляции прекращалась подача лакокрасочного материала. Вытяжная вентиляция должна быть сблокирована с газоанализатором. Концентрация паров растворителей в установке должна быть не выше 40-50 % нижнего предела их взрьшаемости. Установки для окрашивания окунанием или обливом должны быть снабжены средствами тушения огня. [c.136]

    Для предотвращения попадания паров растворителя в помещение цеха ка входе 3 и выходе 6 установки расположены воздушные завесы. Расчет системы воздушных затворов производится аналогично расчету затворов в установках струйного облива (см. гл. 5). [c.143]

    Расчет КВТЗ ведется в следующем порядке. Задается относительный расход воздуха и относительная площадь щелей наружной пары стояков воздушной завесы и Рекомендуется принимать — 0,8 15. По значе- [c.166]

    Выпуск воздуха из воздушно-тепловых завес смешивающего типа следует предусматривать с двух сторон в непосредственной близости от открываемых дверей, так чтобы потоки воздуха завесы не прерывались открытыми створками дверей. Конструкция воздуховыпускных отверстий должна обеспечивать горизонтальное направление потока воздуха завесы. Высота воздуховыпускных отверстий принимается от 0,1 до 1,6 м от пола, ширина - определяется расчетом. Забор воздуха на завесу, как правило, производится под потолком вестибюля. Забор воздуха снаружи предусматривается при совмещении воздушно-тепловой завесы с приточной вентиляцией. Подавать воздух рекомендуется при воздухозаборе из помещения-в тамбур (внутренний-при тройных дверях), при воздухозаборе снаружи-в вестибюль. [c.161]

    Смотреть страницы где упоминается термин Расчет воздушных завес . [c.201] [c.134] [c.3] [c.142] [c.661] Смотреть главы в:

    Источники: skladovoy.ru, stroycorp1.ru, js.com.ua, mash-xxl.info

    Воздушная завеса VZA

    Воздушные завесы VZA предназначены для защиты дверных проемов, производственно-складских и подобных помещений от проникновения холодного воздуха.

    Выпускаемые воздушные завесы относятся к промышленному типу. Завесы предназначены для внутренней установки над или сбоку от проема ворот.

    Высота или ширина перекрываемого проема от 2 до 5 м.

    Воздушные завесы представляют собой сборную конструкцию, состоящую из вентилятора, фильтра, воздухозаборной решетки, воздухонагревателя и секций воздухораздающего короба с рассекателем по всей длине короба. В стандартном исполнении секции воздухораспределителя изготавливаются различной длины из оцинкованной стали, тем самым, обеспечивая подбор завесы под конкретный проем.

    Минимальная ширина щели рассекателя может быть увеличена в соответствии с требованиями заказчика.

    Воздушные или воздушно-тепловые завесы следует устанавливать у ворот и дверей, а также у технологических проемов отапливаемых зданий и помещений, возводимых в районах с расчетной температурой наружного воздуха для холодного периода года, соответствующей расчетным параметрам Б, минус 15оС и ниже, если исключена возможность устройства шлюзов или тамбуров.

    Воздушно-тепловые завесы устраиваются также в тамбурах и шлюзах общественных и вспомогательных зданий при проходе через двери 600 и более человек в час, в зданиях любого назначения с кондиционированием воздуха, у наружных дверей помещений со значительными влаговыделениями и при расположении постоянных рабочих мест вблизи наружных дверей.

    Для уменьшения потерь тепла с частью струи завесы, уходящей наружу, рекомендуется перед воротами (особенно при односторонних завесах) устраивать открытый тамбур, имеющий только боковые стенки и кровлю. Длина тамбура должна быть не меньше ширины ворот, а ширина тамбура на 1м больше ширины ворот.

    У автомобильных и железнодорожных ворот, а также у технологических проемов рекомендуется устраивать боковые двухсторонние завесы, но допускается устройство нижних, боковых, односторонних или верхних завес. Завесы следует устраивать в плоскости ворот, располагая  стояки внутри здания на расстоянии не более 0.1*(Fв)1/2м (где Fв - площадь проема ворот в м2) от плоскости ворот.

    Для более конструктивного сотрудничества с нашей компанией предлагаем Вам заполнить форму "бланк заказа" на воздушно-тепловые завесы.

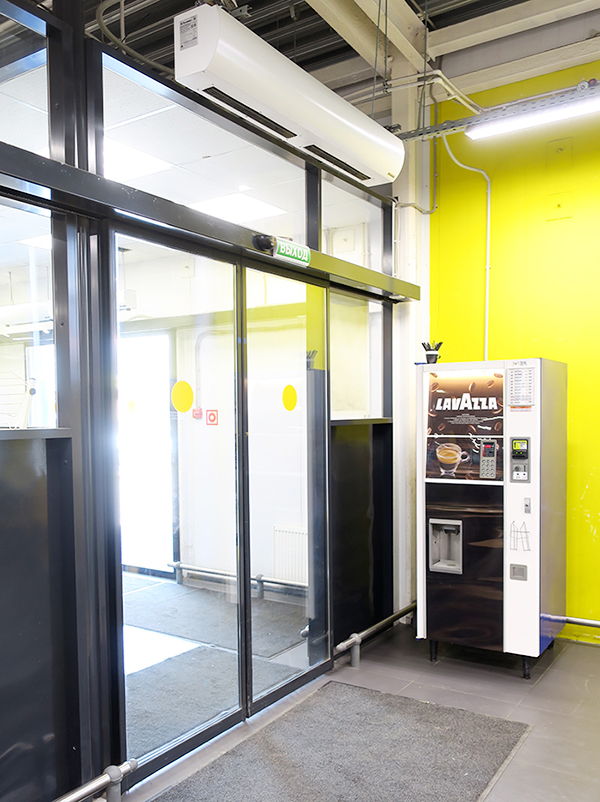

    Воздушно тепловая завеса для ворот

    Воздушно тепловая завеса для ворот крайне необходима для предотвращения попадания холодного воздуха в помещение через двери и ворота в холодное время года. Воздушно тепловая завеса для ворот.

    В зимнее время года или в межсезонье, когда температура окружающего воздуха диктует свои правила, помещения торгового и промышленного комплекса требуют создания микроклимата, позволяющего обеспечивать комфортную плюсовую температуру.

    Торговые помещения как правило имеют достаточно большую проходимость, вследствие чего двери очень часто открываются, что влечёт за собой внушительные теплопотери. Нагретый системой отопления воздух, находящийся внутри помещения отдаёт свою тепловую энергию воздушной массе, проникающей в момент открывания входных дверей, что негативно сказывается, как на комфорте в области входа в помещение, так и на затратах в использовании топлива. ГАЗТЕСТ.

    ПЕРЕЙТИ В КАТАЛОГ

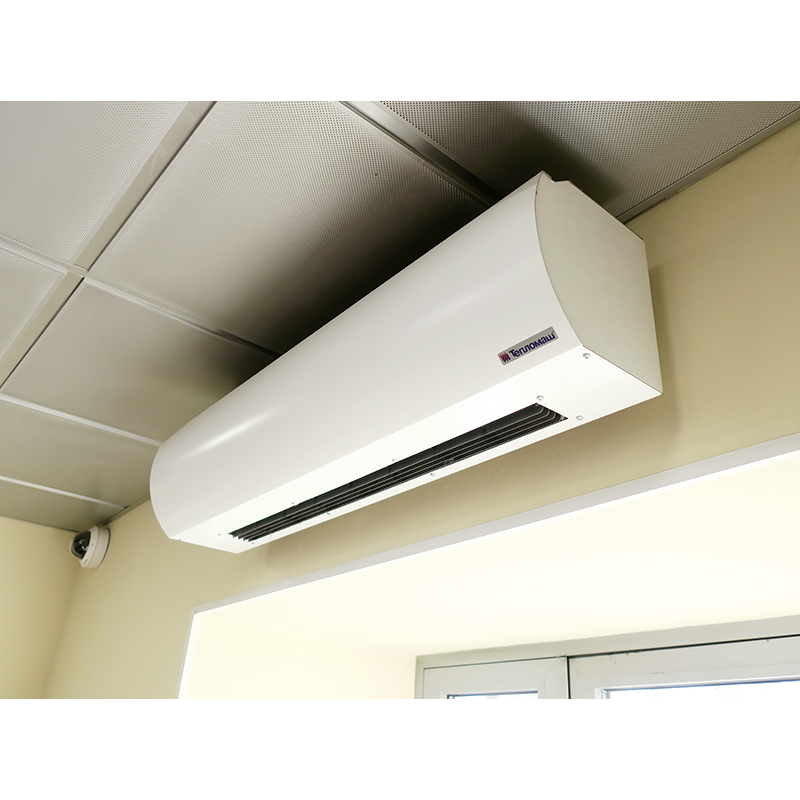

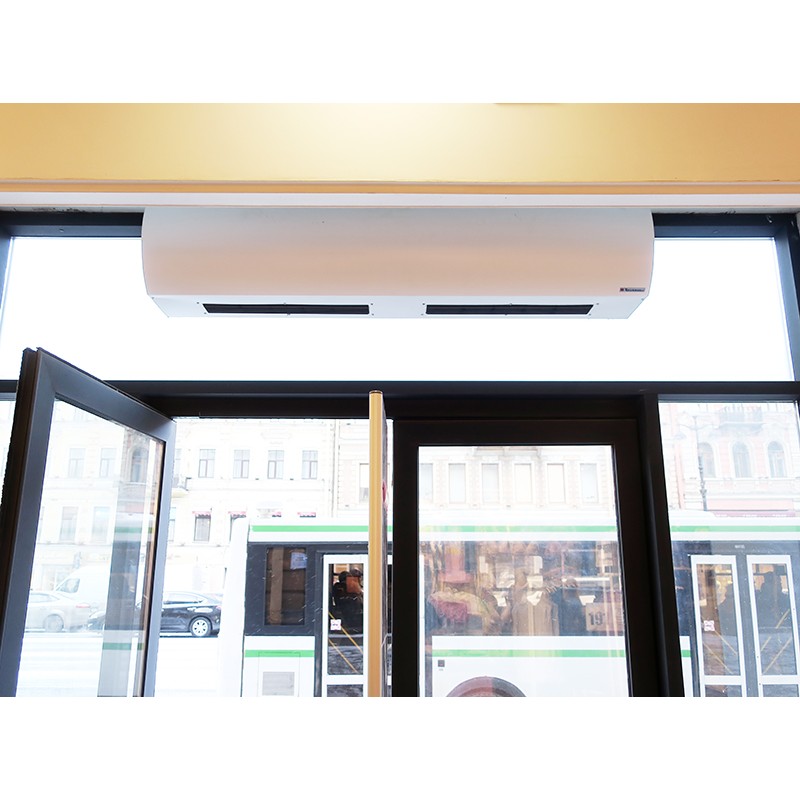

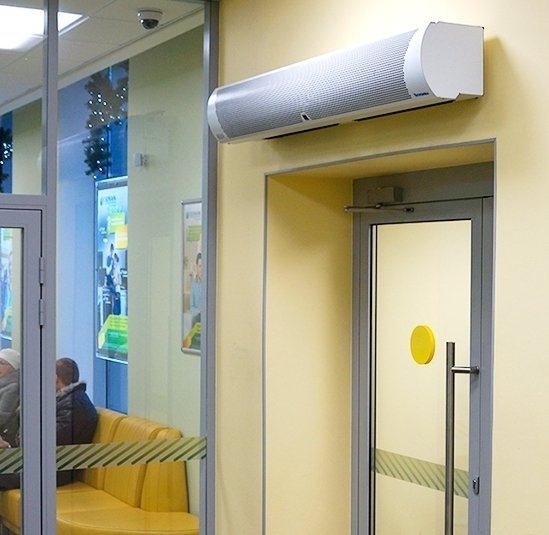

    Тепловая завеса для магазина.

    При размещении тепловой воздушной завесы над дверным проёмом, проникновению холодному воздуху препятствует подаваемы скоростной поток нагретого завесой воздуха в створ проёма. При компетентном подборе тепловой завесы и квалифицированном монтаже, данная система полностью решает вопрос теплопотерь через проёмы дверей и ворот. Воздушно тепловая завеса для ворот и дверных проёмов является неотъёмлемой частью отопительного арсенала практически любого помещения общественного пользования. К таким помещениям относятся салоны связи, продовольственные магазины, кафе, рестораны, детские развивающие центры, библиотеки и прочие.

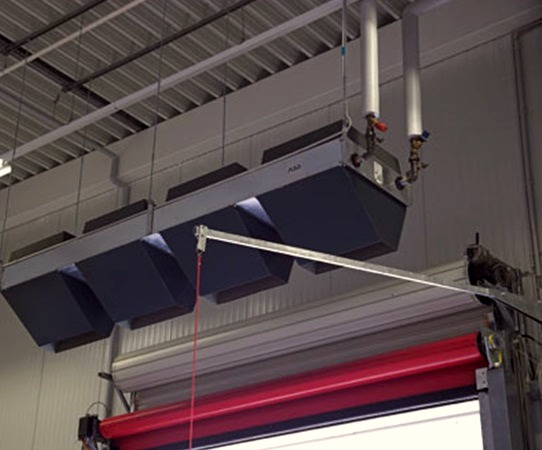

    Тепловая завеса для цеха.

    В промышленных помещениях, таких как склады, мастерские и производственные цеха, воздушные завесы являются не менее незаменимыми, чем в торговых комплексах и магазинах. Ввиду производственной необходимости и технологических процессах, ворота или двери помещения приходится открывать. Как правило это обусловлено либо выгрузкой погрузкой продуктов производства или вспомогательных материалов. Холодный воздух в зимнее или осенне время стремительно проникает в помещение и снижает общую температуру. Чем чаще и дольше ворота открываются или остаются открытыми, тем дольше после их закрытия требуется времени для прогрева помещения. А это негативно сказывается комфорте и затратах на топливо. А следовательно делает производственный процесс менее экономически целесообразным.

    Вопрос по предотвращению попадания холодного воздуха в помещение через ворота, успешно решает установка промышленных тепловых завес.

    Подобрать тепловую завесу и узнать её стоимость вы можете, связавшись с нашими специалистами по телефону: +7/8452/77-61-44.

    Воздушные завесы - Что такое воздушные завесы - Воздушные завесы 101

    Бесплатные кредитные курсы:

    AEC Ежедневный онлайн-курс повышения квалификации: «Воздушные завесы: энергосбережение и комфорт обитателей».

    * Это утвержденный курс AIA (1,25 LU / HSW час), который также соответствует требованиям GBCI, RCEP и многих других организаций по непрерывному образованию (CEU). Согласно правилу USGBC, он считается часом 1.0 CE.

    Являетесь ли вы членом FCSI? Загрузите этот тренинг «Воздушные завесы: энергосбережение и комфорт обитателей» для 1.0 кредитного часа непрерывного образования, утвержденного FCSI.

    AMCA
    insite Вебинар - Воздушные завесы: энергетические нормы и стандарты

    * Заработайте 1,0 балла PDH, просмотрев весь веб-семинар и заполнив онлайн-опрос здесь. Кредиты будут выдаваться в электронном виде в течение 30 дней после завершения.

    1. После включения воздух поступает в установку через заборник
    2. Затем воздух попадает в корпус вентилятора и ускоряется вентилятором.
    3. Этот быстро движущийся воздух попадает в камеру нагнетания, что обеспечивает равномерное распределение воздуха по всей длине выпускного сопла.
    4. Лопатки в форме аэродинамического профиля в сопле создают равномерный воздушный поток с минимальной турбулентностью.
    5. Воздух, выходящий через форсунку, создает струю струи на пол. Примерно 80% воздуха возвращается на входную сторону воздушной завесы, а 20% уходит в обратном направлении.

    " } }, { "@type": "Вопрос", "name": "Зачем нужна воздушная завеса?", "acceptAnswer": { "@напечатайте ответ", "текст": "

    • Экономия энергии за счет управления воздушным потоком
    • Экономия энергии за счет более короткого времени работы воздухообрабатывающего агрегата или компрессора
    • Поддержка безопасной среды за счет увеличения вентиляции и удаления стратификации воздуха
    • Обеспечение комфорта сотрудников / клиентов
    • Снижение проникновения летающих насекомых
    • Беспрепятственный транспортный поток и беспрепятственная видимость через порог
    • Повышение производительности за счет стабильных температур
    • Сохранять полезное пространство вокруг двери
    • Устранение обледенения и тумана в холодильных камерах

    " } }, { "@type": "Вопрос", "name": "Где использовать воздушную завесу?", "acceptAnswer": { "@напечатайте ответ", "text": "Перейдите по ссылкам ниже, чтобы узнать больше о различных местах в каждом типе зданий, в которых может быть полезна установка воздушной завесы.

    " } }, { "@type": "Вопрос", "name": "Действительно ли воздушные завесы работают?", "acceptAnswer": { "@напечатайте ответ", "text": "Да! Воздушные завесы, также известные как воздушные двери или вентиляторы, правильно выбранные, установленные и эксплуатируемые, действительно работают, чтобы создать барьер для воздуха через проем. Настолько, что стандарт ASHRAE 90.1-2019 и Международный Строительные нормы Кодекса энергосбережения (IECC) разрешают сертифицированные AMCA воздушные завесы в качестве альтернативы вестибюлям." } }, { "@type": "Вопрос", "name": "Воздушные завесы не дают летать?", "acceptAnswer": { "@напечатайте ответ", "text": "Да! И комары, желтые куртки и пчелы. Воздушные завесы, иногда называемые вентиляторами для мух, обеспечивают высокоскоростной поток воздуха через дверной или оконный проем, который не позволяет вредителям, таким как насекомые, проникнуть в здание. Эти мухи и другие мелкие насекомые, считают воздушный поток слишком мощным, чтобы они могли пролететь сквозь него, и если они попытаются, их сдувает вниз или в сторону, прежде чем они смогут войти в здание." } }, { "@type": "Вопрос", "name": "Охлаждают ли воздушные завесы комнату?", "acceptAnswer": { "@напечатайте ответ", "text": "Воздушные завесы - это не то же самое, что кондиционеры, но они очень эффективны в поддержании внутренней температуры, сохраняя прохладный воздух внутри и теплый воздух снаружи (или наоборот), когда дверь открыта. Их иногда называют как «невидимые двери», поскольку они создают невидимый барьер между внутренней и внешней средой. Поскольку они помогают удерживать нагретый или кондиционированный воздух, они обеспечивают значительную экономию энергии и повышенный личный комфорт при использовании в промышленных или коммерческих условиях." } }, { "@type": "Вопрос", "name": "Сколько стоит воздушная завеса?", "acceptAnswer": { "@напечатайте ответ", "text": "Воздушные завесы могут иметь разные цены в зависимости от характеристик, применения и конкретных требований. Проконсультируйтесь с торговым представителем Berner сегодня, чтобы узнать цену на модель и комплект управления, которые лучше всего подходят для вашего проекта." } }] } //]]>

    6 причин, по которым вам нужны воздушные завесы в вашем ресторане

    6 причин, по которым вам нужны воздушные завесы в вашем ресторане

    Обеспечение комфорта клиентов, экономия энергии и защита от мусора и вредителей на открытом воздухе - вот некоторые проблемы, с которыми вы можете столкнуться как владелец ресторана.

    Установка воздушной завесы в вашем ресторане - лучший шаг, который вы можете сделать для решения этих проблем. Воздушные завесы помещаются над дверью, чтобы создать мощную воздушную заслонку, чтобы кондиционированный воздух не попадал в здание, а грязь и мусор не выходили наружу. Правильно установленная и полностью эффективная воздушная завеса может сэкономить вашему бизнесу много денег за счет уменьшения количества тепла, теряемого через открытые двери.

    Рестораторы, менеджеры в сфере общественного питания и владельцы баров используют воздушные завесы, чтобы повысить удовлетворенность клиентов, снизить затраты на электроэнергию, минимизировать текучесть кадров и поддерживать высокие стандарты санитарии.Вот некоторые из преимуществ и причин, по которым вашему ресторану нужна коммерческая воздушная завеса.

    1. Повышает комфорт клиентов
      Удовлетворение клиентов является обязательным условием для любого ресторанного бизнеса; холодные помещения могут отпугнуть клиентов и повлиять на продуктивность вашего персонала. Зимой воздушные завесы нарушают эффект естественной конвекции, когда теплый воздух выходит из открытого дверного проема и заменяется поступающим холодным воздухом. Как в жаркие, так и в холодные дни воздушные завесы заставляют клиентов сидеть близко к двери или с радостью ждать столик в комфортной среде, свободной от табачного дыма.Сочетание воздушной завесы с дружелюбной атмосферой и хорошим дизайном интерьера может привлечь клиентов и продлить их пребывание внутри. Воздушная завеса - это инвестиция, которая не только сократит ваши исходящие счета, но и увеличит вашу прибыль.
    2. Снижает затраты на электроэнергию
      Открытая дверь приглашает клиентов, но она также приглашает нежелательный холодный воздух. Традиционные системы отопления в ресторанах могут быть очень неэффективными, особенно в больших помещениях с открытыми дверями. Воздушные завесы создают невидимую дверь, которая предотвращает приток наружного воздуха и ограничивает отток воздуха из помещения, защищая внутреннюю температуру в столовой, баре или холодильной камере.Это приводит к меньшему износу вашей системы отопления или охлаждения и избавляет вас от ненужных счетов за отопление. Воздушная завеса может максимизировать экономию, затрачиваемую на отопление, работая в тандеме с существующими системами отопления и сокращая потери тепла.
    3. способствует чистой окружающей среде
      Воздушные завесы способствуют созданию здоровой и гигиеничной среды в ресторане, ограничивая количество летающих насекомых и других загрязняющих веществ, таких как пыльца, пыль и пары транспорта. Это связано с тем, что они предназначены для создания эффективного уплотнения за счет рециркуляции воздуха в помещении плавным потоком через открытый дверной проем, что затрудняет проникновение наружного воздуха через завесу.
    4. Снижает нагрузку на существующие системы отопления или охлаждения
      Благодаря эффективной воздушной завесе потери тепла через дверные проемы ресторана значительно сокращаются. Когда потери тепла уменьшаются, в существующей системе отопления может быть снято много ненужных избыточных нагрузок. Это может сократить использование и увеличить срок службы и функциональность вашей нынешней системы отопления. То же самое касается кондиционирования воздуха в летние месяцы.
    5. Снижает текучесть кадров, количество жалоб и прогулов
      Комфортные сотрудники - счастливые сотрудники, а счастливые сотрудники не уходят.Воздушные завесы сохраняют чистоту и отсутствие дыма в служебных помещениях, на кухне и в задней части дома. Воздушная завеса выпускает теплый воздух снизу вверх, контролируя температуру в вашем ресторане. Он исключает обмен теплого и холодного воздуха, следовательно, предотвращает сквозняк. В летний сезон он обеспечивает прохладный воздух в бизнес-здании и не пропускает горячий воздух, поддерживая комфортные условия. Это мотивирует сотрудников и снижает количество прогулов.
    6. Увеличивает поток посетителей в ваш ресторан
      Практически любой владелец ресторана знает, что открытые двери говорят клиентам, что их ресторан открыт для бизнеса.Открытая дверь - это пригласительный жест, который существенно увеличивает приток клиентов. Установка воздушных завес будет способствовать более быстрому притоку посетителей в ваш ресторан, сохраняя при этом температуру в помещении под контролем.

    Если вы устали видеть, как деньги и энергия текут из дверей вашего ресторана, воздушная завеса может стать экономичным ответом на ваши потребности.

    Свяжитесь с Schwank, , если вы хотите узнать больше о преимуществах воздушных завес для вашего ресторана.Schwank производит обогреватели для террас и широкий ассортимент воздушных завес, включая новые SchwankAir серий 500, 2000 и 2500. Для получения дополнительной информации свяжитесь с нами.

    Воздушные двери и воздушные завесы от поставщиков док-оборудования

    Воздушные двери , также называемые Воздушные завесы , экономят энергию и создают здоровую и комфортную среду, не позволяя некондиционному воздуху, дыму и насекомым проникать в здания через открытые дверные проемы. Средняя окупаемость неотапливаемого агрегата составляет 2 года или меньше.У нас есть модели воздушной двери и воздушной завесы, предназначенные для защиты любого проема, вплоть до двери дока высотой 30 футов.

    Воздушные двери и воздушные завесы могут быть установлены подвешенными к потолку, вокруг дверных направляющих, на стене или вертикально вдоль боковой стороны проема. Напорное сопло с направляющими лопатками можно отрегулировать для достижения оптимальной производительности. Когда дверь открывается, автоматический дверной выключатель может активировать воздушную дверь или воздушную завесу, обеспечивая поток воздуха, чтобы препятствовать проникновению элементов в здание.

    Когда дверь закрывается, воздушная дверь / воздушная завеса отключается. Доступно множество конфигураций для управления воздушными дверями и воздушными завесами.

    Исследование места применения

    Зачем нужна воздушная дверь / воздушная завеса?

    • Создает более комфортную среду для сотрудников и клиентов
    • Экономит энергию, поддерживая отопление или охлаждение внутри здания
    • Улучшает качество воздуха в помещении, не допуская попадания пыли, дыма и насекомых
    • Обеспечивает легкий доступ через отверстия, повышая безопасность
    • Длина одного блока до 192 дюймов в ширину.
    • Ветрозащитная способность до 30 миль в час
    • Все агрегаты поставляются в полностью собранном виде
    • Прочная конструкция
    • Изготовленные на заказ воздушные завесы / воздушные двери доступны для любого применения
    • Доступно антикоррозионное оборудование
    • Проверенная производительность, сертифицированная AMCA

    Преимущества of Установка воздушной двери / воздушной завесы

    Воздушная дверь или воздушная завеса многофункциональны. Он не только защищает от нежелательной грязи, мусора, дыма и насекомых, но также поддерживает температуру внутри, используя постоянный поток воздуха, который блокирует колебания наружных элементов.

    При входе в здание или выходе из него, воздушная дверь активируется, предотвращая попадание нежелательного внешнего воздуха в здание, и отключается, когда движение прекращается. Если здание представляет собой зону с интенсивным движением, воздушная дверь может продувать непрерывный поток воздуха, гарантируя, что насекомые, мусор и внешние условия останутся снаружи.

    Использование воздушной двери или воздушной завесы также облегчает вход и выход из здания для сотрудников и клиентов. Больше никаких неэффективных подвесных пластиковых лент, которые могли бы пробиться сквозь них.

    Сэкономлю ли я деньги, установив воздушную завесу?

    Да! Установив воздушную завесу, вы создадите энергоэффективное пространство, которое сократит ваши счета за электроэнергию, а воздушная завеса окупится в течение 2 лет или меньше. Воздушная дверь, воздушная завеса, создает «стену» из воздуха, которая изолирует меняющиеся наружные температуры и поддерживает температуру внутри здания. Постоянная внутренняя температура, обеспечиваемая воздушной завесой, способствует повышению энергоэффективности, сокращению счетов за электроэнергию и снижению износа вашей системы отопления и охлаждения.Такая энергоэффективность не только помогает снизить счета, но и поддерживает стабильный и комфортный рабочий климат для сотрудников.

    Сравнение обогреваемых и ненагреваемых воздушных дверей и воздушных завес

    Чтобы принять обоснованное решение о том, устанавливать ли обогреваемые или ненагреваемые воздушные заслонки или воздушную завесу, примите во внимание эти вопросы. Какой круглый год климат? Вы живете в более теплом или холодном климате? Учитывайте температуру, влажность, ветер, осадки и подверженность вашей местности суровым погодным условиям, например, тропическим штормам.Будет ли воздушная дверца использоваться для служебной дверцы, дверцы холодильника или морозильной камеры или для отправки и получения? Это зона с интенсивным движением транспорта, которая используется ежедневно? Если у вас есть ответы на эти вопросы, специалист компании Rotary Products может помочь определить, какие воздушные заслонки с подогревом или без подогрева или воздушная завеса лучше всего подходят для вашего бизнеса.

    Стандартные и индивидуальные проемы

    Если вы хотите установить воздушную завесу на своем предприятии, но размеры проема нестандартны, вам необходимо знать, какие варианты доступны вам.Компания Rotary Products будет работать с вами, чтобы настроить воздушную дверь или воздушную завесу так, чтобы она идеально вписывалась в ваше пространство, и обеспечит всю энергоэффективность и удобство воздушной двери стандартного размера.

    Дверные воздушные завесы | Регистр энергоменеджмента

    В ситуациях, когда необходимо держать наружные двери здания открытыми, иногда можно встретить «воздушные завесы», вентиляторы, которые выдувают поток воздуха вниз по ширине дверного проема. Это эффективный способ предотвращения попадания пыли и насекомых через дверь: они захватываются внешним слоем воздушного потока, и там, где струя ударяется о пол, она разделяется, а внешний слой выводит загрязнения обратно наружу.

    Конвективная циркуляция в открытом дверном проеме

    Некоторые поставщики воздушных завес заявляют, что они также экономят энергию. В основе этого утверждения лежит то, что естественно происходит в открытом дверном проеме в тихих условиях, а именно конвективная циркуляция, при которой теплый воздух на высоком уровне выходит, чтобы уравновеситься холодным воздухом, текущим внутрь на низком уровне (справа) . Этот эффект будет особенно заметен на высоких дверных проемах. Требования к воздушным завесам заключаются в том, что они нарушают поток выходящего теплого воздуха, заставляя его опускаться до уровня пола, где струя разделяется, а теплый внутренний слой возвращается внутрь.

    Однако даже в спокойных условиях здесь возникает проблема, потому что вентилятор всасывает воздух с высокого уровня внутрь, а на уровне пола только половина его возвращается внутрь. 50% внутреннего воздуха, всасываемого вентилятором, отводится наружу, когда струя разделяется на уровне пола (слева) .

    Еще одна проблема с дверными проемами для пешеходов, в частности, состоит в том, что воздушной завесе обычно требуется обогрев, чтобы предотвратить ощущение холода, создаваемого скоростью воздуха. Если здание действительно не нуждается в тепле, это пустая трата денег.Даже если он нуждается в тепле, половина того, что положено, уходит прямо наружу.

    В ветреную погоду аргумент в пользу использования воздушных завес в качестве тепловых барьеров становится несостоятельным. Движущийся воздушный поток просто не так эффективен, как дверь. Если есть какой-либо перепад давления, этот слой воздуха будет вытеснен, и проблема усугубится, если в дальней части пространства есть открытые двери или окна - или вытяжные вентиляторы. Однажды я посетил ресторан, в котором действовала политика открытых дверей.В их воздушной завесе был обогреватель мощностью 20 кВт, который работал непрерывно, но струя не доходила до пола: примерно на 60 см над полом она поворачивалась внутрь вместе со слоем холодного воздуха на уровне пола благодаря вытяжке из кухни, разгерметизировавшей пространство.

    Параметрическое исследование аэродинамических характеристик воздушной завесы на основе экспериментов и численного моделирования

    Основные моменты

    Скорость, угол наклона воздушной завесы и присутствие человека проявляют различные аэродинамические воздействия для разных областей потока.

    Более широкий диапазон оптимального потока при более высоком перепаде давления указывает на лучшие характеристики воздушной завесы.

    Большая скорость подачи расширяет область оптимального потока, тем самым сокращая проникновение и эксфильтрацию через дверцу.

    Большой угол наружу снижает инфильтрацию в оптимальных областях и областях прорыва притока, но увеличивает эксфильтрацию.

    Присутствие человека в дверном проеме минимизирует воздействие на струю, но повышает сопротивление проникновению / утечке.

    Abstract

    Воздушные завесы широко используются для уменьшения проникновения через дверные проемы и экономии энергии отопления / охлаждения в различных типах зданий. Предыдущие исследования показали, что существует три аэродинамических условия: оптимальные условия (OC), условия прорыва притока (IB) и условия прорыва потока (OB), которые важны для классификации характеристик воздушной завесы с учетом таких ключевых параметров, включая подачу. скорость и угол, а также присутствие человека во время реальной операции.Однако мало исследований было сосредоточено на влиянии этих параметров на характеристики воздушной завесы с точки зрения сопротивления инфильтрации и уменьшения эксфильтрации. Это исследование представляет собой параметрическое исследование характеристик воздушной завесы, основанное на экспериментах в уменьшенном масштабе и полномасштабном численном моделировании. Было обнаружено, что увеличение угла подачи воздушной завесы улучшает характеристики воздушной завесы, когда она работает в условиях OC и IB, но создает чрезмерную эксфильтрацию в условиях OB. Увеличение скорости подачи воздушной завесы обычно улучшает характеристики воздушной завесы, тогда как это улучшение ухудшается с увеличением угла подачи в условиях OB.Присутствие человека непосредственно под или под воздушной завесой практически не влияет на инфильтрацию / эксфильтрацию во время состояния ОС. Более того, человек в дверном проеме может блокировать поток воздуха с обоих направлений, способствуя меньшему проникновению в условиях IB и меньшей эксфильтрации в условиях OB, чем без человека. Это исследование дает ценную информацию об аэродинамических характеристиках воздушной завесы в различных условиях эксплуатации и ключевых параметрах.

    Ключевые слова

    Воздушная завеса

    Здания

    Аэродинамика

    Эксперименты

    CFD

    Параметрическое исследование

    Рекомендуемые статьиЦитирующие статьи (0)

    Полный текст

    © 2017 Elsevier Ltd. Все права защищены.

    Рекомендуемые артикулы

    Цитирование статей

    Пять преимуществ воздушных завес


    Исследование демонстрирует их преимущества перед традиционными вестибюлями

    Если вы инженер, руководитель объекта или архитектор, возможно, вы не знаете всего, что нужно знать о преимуществах и затратах, связанных с воздушными завесами.Недавнее трехмесячное исследование, финансируемое производителем воздушных завес из США, раскрывает некоторые из их замечательных преимуществ.

    Исследование, финансируемое производителем воздушных завес Berner International, было названо « Воздушные завесы: проверенная альтернатива дизайну вестибюлей» . Он показывает, как воздушные завесы могут сэкономить десятки тысяч долларов при строительстве коммерческих и промышленных зданий в качестве замены вестибюля.

    Согласно исследованию, в сертифицированных результатах использовался анализ вычислительной гидродинамики (CFD) от стороннего консультанта по проверке исследований Blue Ridge Numerics, Шарлоттсвилль, Вирджиния.

    Зачем использовать воздушную завесу вместо тамбура при входе на ваш объект?

    Результаты исследования подтвердили, что по сравнению с обычными автоматическими двухдверными вестибюлями комбинация воздушная завеса / автоматическая входная дверь на 10 процентов более энергоэффективна в плане разделения окружающей среды!

    Более того, воздушная завеса стоит на 75% меньше по затратам на рабочую силу и материалы, а также позволяет сэкономить 50–2000 квадратных футов площади прихожей, обычно занимаемой вестибюлями.

    Внизу: Типичный вестибюль (слева) / Воздушная завеса, установленная над дверным проемом (справа)

    В этом блоге мы копаем глубже и раскрываем пять основных преимуществ воздушных завес.

    1) Воздушные завесы экономят место над вестибюлем

    Исследование воздушных завес в США не только подчеркивает, что владельцы зданий экономят больше энергии, устанавливая воздушную завесу над вестибюлем, но и воздушные завесы могут также снизить начальные затраты на строительство и максимально увеличить площадь пола.Воздушные завесы легко устанавливаются и аккуратно садятся в верхней части дверного проема.

    2) Они обеспечивают больший комфорт для ваших сотрудников

    Воздушные завесы потребляют меньше дополнительного тепла, чем обогреватели вестибюлей, что помогает повысить комфорт сотрудников и снижает ответственность за счет поддержания более сухих полов в подъездах в ненастную погоду. Это помогает обеспечить беспрепятственный транспортный поток и улучшает санитарные условия за счет уменьшения проникновения насекомых, а также предотвращения попадания пыли и запахов.

    Щелкните здесь, чтобы загрузить брошюру о воздушной завесе Remax Coldshield >>

    3) Воздушные завесы помогают экономить энергию для вашего бизнеса

    Хотя воздушные завесы потребляют электроэнергию во время своей работы, они могут обеспечить чистую экономию энергии за счет уменьшения теплопередачи (за счет массопереноса, когда воздух смешивается через порог) между двумя пространствами.

    Закрытая и хорошо запечатанная физическая дверь - идеальное решение для снижения потерь энергии. Но если ваш бизнес должен обслуживать пешеходов, которые входят и выходят, часто в течение дня, преимущества физической двери теряются.

    Воздушные завесы, предназначенные для охлаждения и обогрева помещения, через которые проходит множество клиентов или клиентов, фактически являются лидером в области энергоэффективности во многих отношениях. Воздушные завесы позволяют дверям дольше оставаться открытыми, приглашая ваших потенциальных клиентов с улицы.Они также позволяют большей части кондиционированного воздуха внутри здания не выходить наружу.

    Воздушная завеса и физическая дверь могут использоваться в тандеме; при открытии сплошной двери включается воздушная завеса, сводя к минимуму воздухообмен между внутренней и внешней частью.

    В зависимости от размера двери и условий окружающей среды воздушные завесы Coldshield от Remax в Австралии могут эффективно снизить до 80% потерь энергии через дверной проем.

    Воздушная завеса окупится за несколько лет, снизив нагрузку на систему отопления или кондиционирования вашего здания.

    4) Простота доступа и гибкость конструкции с воздушными завесами

    Воздушные завесы создают невидимый барьер, не влияя на конструкцию здания, в то же время обеспечивая ненавязчивый барьер для внешних элементов. Воздушные завесы особенно эффективны в помещениях, где двери остаются открытыми в течение длительного времени, должны постоянно открываться в течение дня или даже над входом, который необходимо держать открытым для рабочих целей.

    Воздушные завесы полезны не только на главном входе, но они также устанавливаются на предприятиях, таких как вход в зоны упаковки, зоны приготовления пищи или внутренний дверной проем в большом мясокомбинате.

    Важно учитывать среду, в которой будет использоваться воздушная завеса, поскольку существует множество вариантов воздушных завес, таких как стандартная воздушная завеса Coldshield размером от 900L x 230W x 235H (мм) до 1800L x 230W x 235H (мм). Вы также можете воспользоваться воздушными завесами с подогревом или промышленной воздушной завесой для больших помещений.

    5) Воздушные завесы имеют более короткий срок окупаемости

    Кульминация экономии энергии и экономии на строительстве означает потенциальную окупаемость от одного до трех лет для воздушной завесы по сравнению с более прочным и дорогостоящим вариантом строительства.


    Воздушные завесы Coldshield

    Воздушные завесы Coldshield имеют алюминиевый корпус с порошковым покрытием, который легко чистить. Центробежные вентиляторы воздушных завес Coldshield промышленного качества, производят большой воздушный поток с минимальным шумом, доступны по цене и по конкурентоспособной цене. Загрузите брошюру о воздушной завесе Coldshield здесь.

    Воздушные завесы с подогревом

    Воздушные завесы с подогревом идеально подходят для создания стены горячего воздуха, чтобы минимизировать потери тепла изнутри помещения зимой.Летом они препятствуют проникновению горячего воздуха в охлаждаемое помещение. Они также могут помочь удерживать нежелательные элементы, такие как пыль, летающие насекомые и выхлопные газы. Загрузите брошюру о воздушной завесе с подогревом здесь.

    Промышленные воздушные завесы

    Промышленные воздушные завесы - это промышленные воздушные завесы с центробежной конструкцией, которые создают ненавязчивый и практически незаметный барьер для ваших дверных проемов. Они эффективны при высоте до 3,5 м и длине до 1500 мм.Они обычно используются в больших дверных проемах, таких как склады, мясные лавки, торговые центры, больницы и многие другие. Загрузите брошюру о промышленных воздушных завесах здесь.



    Практический пример: пример преимуществ воздушных завес

    Дистрибьютор воздушных завес в США недавно сообщил о проекте в Египте, где заказчик искал завесы.

    Mena House Oberoi Resort & Hotel в Каире, Египет, использует воздушные завесы не только над основными входами для посетителей, но также для их приготовления пищи и складских помещений.

    На курорте есть восемь морозильных камер размером 20 x 20 футов, которым необходимо поддерживать температуру во время загрузки и разгрузки продуктов из ресторана. Требуемая рабочая температура для безопасности пищевых продуктов в морозильных камерах составляет -21 ° C. Когда морозильные камеры открываются для хранения, температура в морозильной камере повышается до -2 ° C, т.е. разница в тепле составляет 19 градусов. После загрузки потребуется два часа, чтобы температура снова остыла до необходимого значения -21 ° C.

    Отелю требовалось жизнеспособное решение для экономии и улучшения энергопотребления во время процесса складирования, а также для сохранения приверженности высочайшим стандартам безопасности пищевых продуктов.

    Пластиковые ленточные занавески - это решение, которое часто предлагают производители холодильников и консультанты по дизайну общественного питания. К сожалению, пластиковые ленты становятся совершенно неэффективными, когда их отодвигают в сторону, чтобы пройти, или размещают над дверью или за дверью, когда сотрудники ходят туда-сюда с оборудованием для доставки. Напротив, воздушные завесы обеспечивают полную защиту каждый раз, когда открывается дверца холодильника или морозильника, позволяя сотрудникам свободно перемещаться, и, поскольку они невидимы, предлагают эстетический и безопасный вид, который не могут быть у пластиковых лент.

    Воздушные завесы были размещены над каждой дверью морозильной камеры, создавая невидимый воздушный барьер каждый раз, когда дверцы открываются, предотвращая утечку холодного внутреннего воздуха и проникновения теплого воздуха, а также предотвращая попадание переносимых ветром загрязняющих веществ.

    С новыми воздушными завесами температура морозильной камеры повысилась только на 3 градуса до -18 ° C при хранении. Это было на 85% лучше по сравнению с прошлой практикой с точки зрения повышения температуры, а время охлаждения было значительно сведено к минимуму.

    Установка воздушных завес позволила значительно сэкономить на энергопотреблении, увеличить срок службы охлаждающего оборудования за счет снижения нагрузки - и все это при сохранении ценных пищевых продуктов и, в конечном итоге, безопасности гостей.

    Подробнее о воздушных завесах

    Если вам нужна дополнительная информация о том, как воздушные завесы могут принести пользу вашему предприятию, свяжитесь с командой экспертов Remax онлайн или позвоните по телефону 1800 010 221.

    Завесы воздуходувки над воздушными дверями Системы входа воздуха Дверные обогреватели - прямые промышленные вентиляторы

    Воздушные завесы обычно используются для удержания тепла или охлаждения воздуха, защиты от насекомых или для предотвращения попадания других загрязнителей воздуха в здание или пространство.Вентиляторы этого типа обычно используются в ресторанах, продуктовых магазинах, кафетериях, кухнях, больницах, складах, отелях, аэропортах, автобусных и железнодорожных вокзалах и т. Д. Industrial Fans Direct предлагает широкий выбор воздушных завес всех размеров и CFM, а также версии с подогревом и без подогрева.

    Скажите, что такое воздушная завеса или воздушная дверь?

    Воздушная завеса, также известная как воздушная дверь, воздушный экран или воздушный барьер, использует управляемый поток воздуха, направленный поперек и вниз от отверстия, чтобы создать воздушное уплотнение.Это уплотнение разделяет две среды (одну от другой), обеспечивая плавный, беспрепятственный поток движения и беспрепятственный обзор через данное отверстие. Поскольку воздушные завесы помогают удерживать нагретый или кондиционированный воздух, они обеспечивают значительную экономию энергии, а также обеспечивают личный комфорт при использовании в промышленных или коммерческих условиях. Воздушные завесы также помогают остановить проникновение летающих насекомых, легкого мусора, пыли и других мелких частиц.

    Обычно существует два типа воздушных завес:

    Воздушные завесы без рециркуляции

    Воздушная завеса без рециркуляции используется более широко, чем воздушная завеса с рециркуляцией, потому что она проще и дешевле в установке, а также предлагает более низкие затраты на техническое обслуживание с течением времени.

    Рециркуляционные воздушные завесы

    Рециркуляционная воздушная завеса в основном используется в местах с постоянным пешеходным движением, таких как супермаркеты, рестораны и входы в универсальные магазины. Рециркуляционная воздушная завеса также известна как системы входа воздуха и встраивается в вход, обычно во время строительства входа. Они производят воздух из выпускной решетки на одной стороне дверного проема, собирают его через приемную решетку на противоположной стороне и снова возвращают через воздуховод к выпускной решетке.Незаметный широкий поток низкоскоростного воздуха, создаваемый рециркуляционной воздушной завесой, более желателен для разделения двух сред.

    Зачем мне нужна воздушная завеса для моего бизнеса или учреждения? Вот несколько причин, почему:

    Экономия энергии за счет управления воздушным потоком (поддержание нагретого или охлажденного воздуха в вашем здании или объекте)
    Экономия энергии за счет более короткого времени работы, чем у кондиционера или механического компрессора
    Помогает поддерживать комфорт как для сотрудника, так и для клиента
    Уменьшите проникновение летающих насекомых, пыли и других мелких частиц в ваше заведение
    Беспрепятственный транспортный поток (отсутствие постоянного открывания и закрывания дверей)
    Беспрепятственная видимость за порогом
    Повышение производительности за счет стабильных температур и других факторов окружающей среды
    Помогает поддерживать полезные свойства пространство вокруг дверей и дверных проемов
    Уменьшает или полностью устраняет обледенение и туман в холодильных камерах

    Расскажите, как работает воздушная завеса:

    При включении воздух втягивается в агрегат через воздухозаборник, затем попадает в корпус вентилятора и, наконец, ускоряется вентилятором.Этот быстро движущийся воздух попадает в нагнетательную камеру (закрытая камера, в которой обрабатываемое вещество собирается для распределения в виде нагретого или кондиционированного воздуха через систему вентиляции), что обеспечивает равномерное распределение воздуха по всей длине выпускного сопла завес. . Лопатки в форме аэродинамического профиля в сопле создают равномерный воздушный поток с минимальной турбулентностью.

    Для эффективной работы воздушной завесы необходимо правильно отрегулировать угол нагнетательного сопла. Сопло воздушной завесы должно регулироваться таким образом, чтобы оно было направлено внутрь или наружу на угол до 20 градусов от отверстия в любом направлении.Воздух, выпускаемый через сопло, создает струю, подобную лазеру, на пол. Примерно 80% воздуха возвращается на входную сторону воздушной завесы, а 20% уходит в обратном направлении.

    Воздушные завесы без рециркуляции могут быть установлены либо горизонтально над дверью, либо вертикально на одной или обеих сторонах двери, в зависимости от доступного пространства, а также высоты, ширины и физических характеристик дверного проема или проема. Горизонтальная установка воздушной завесы (ей) над дверью сводит к минимуму вероятность повреждения воздушной завесы (ей).Необходимо принять меры защиты, если воздушная завеса (завесы) установлена ​​вертикально.

    Правильный размер, номинальная мощность и другие характеристики, необходимые для конкретной области применения воздушной завесы, следует выбирать в соответствии со следующими соображениями:

    Физические размеры проема, включая высоту, ширину и пространство, доступное для установки воздушной завесы или воздушной двери.
    Тип используемой двери (обычная распашная дверь, дверь отсека, раздвижная дверь и т. Д.).
    Тип или цель открывания (вход клиента, служебный вход, дверь дока и т. Д..).
    Климат внутри здания, а также дополнительное тепло у двери, будет ли оценено жильцами здания?
    Преобладающий ветер и внешний климат и / или температура на наружных проемах.
    Есть ли сквозняки из-за перепада атмосферного давления на отверстии?

    Нужно ли мне проводить какое-либо обслуживание воздушной завесы после ее установки и использования?

    Техническое обслуживание воздушной завесы, воздушной заслонки следует планировать не реже 4 раз в год, чтобы обеспечить надлежащую работу воздушной завесы.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
