Теплообменники воздух-воздух принцип и схема работы

Теплообменники воздух-воздух представляют собой устройства, предназначенные для передачи тепла от одного жидкого или газообразного вещества к другому, так что вторичный процесс может нагреваться или охлаждаться.

Они сделаны либо из теплопроводящих пластин, либо из теплопроводящих трубок. Данный тип теплообменников невероятно распространен. Они используются повседневно, изнутри холодильники, обогреватели, кондиционеры, автомобильные радиаторы.

Воздухо-воздушные теплообменники — это тип теплообменника, который, как следует из названия, нагревает, охлаждает или освежает воздух в помещении за счет добавления другого воздуха.

Воздухо-воздушные теплообменники популярны в коммерческой, пищевой, производственной и жилой отраслях для помощи в контроле состояния внутреннего воздуха. В зависимости от желаемой или требуемой внутренней атмосферы, сезона и / или окружающей среды,

Воздухо-воздушные теплообменники используются для выполнения функции, называемой вентиляцией с рекуперацией тепла (HRV), которая также известна как рекуперация тепла механической вентиляцией (MVHR).

Рекуператоры осуществляют теплообмен воздух-воздух, используя поперечный, параллельный или противоточный (противоточный теплообмен) между входящим и выходящим потоками воздуха.

Обратите внимание, что противоточные теплообменники генерируют наибольшую теплопередачу. Воздухо-воздушные теплообменники также могут быть предназначены для выполнения функций вентиляторов с рекуперацией энергии (ERV), которые, помимо теплопередачи, осуществляют перенос влажности.

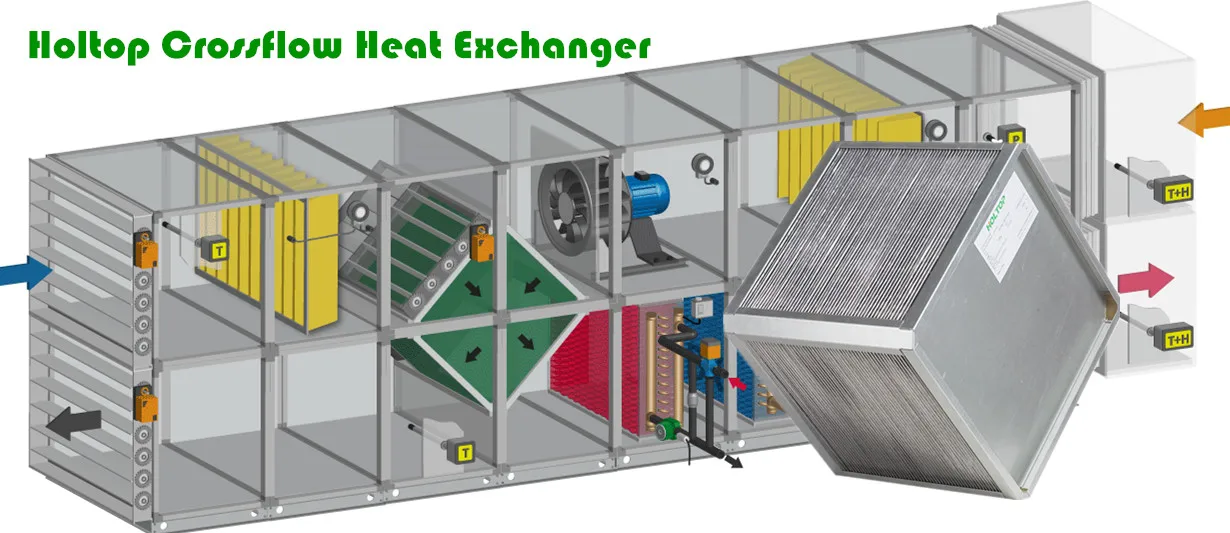

Типы теплообменников воздух-воздух, которые могут использоваться в устройствах HRV, включают: теплообменники с перекрестным потоком, рекуператоры или теплообменники с перекрестными пластинами, тепловые колеса или роторные теплообменники, тепловые трубы и теплообменники с тонкой проволокой.

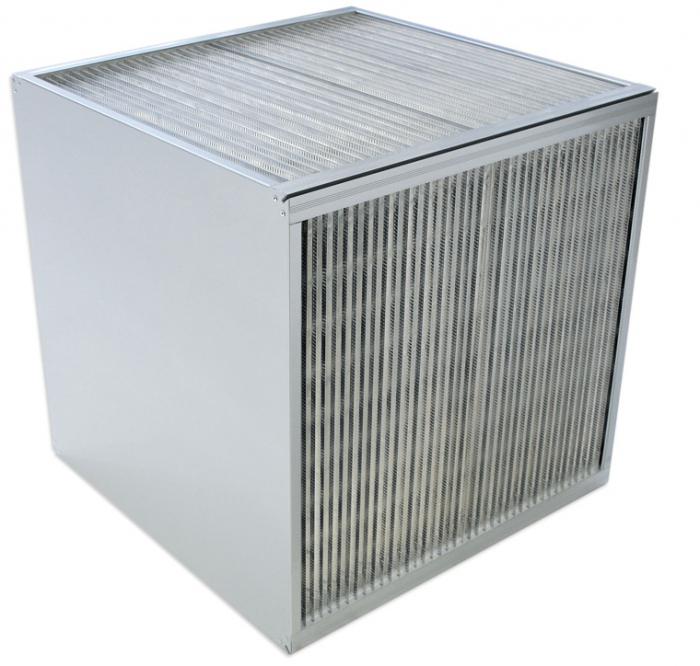

Хотя они доступны во многих размерах и конструкциях, большинство воздухо-воздушных теплообменников являются пластинчатыми теплообменниками. Пластинчатый теплообменник работает, перемещая уже нагретый воздух или выходящий воздух с одной из сторон пластины теплообменника или барьера, одновременно перемещая нагретый воздух, также называемый входящим воздухом, с другой стороны пластины.

Таким образом, тепло от выходящего воздуха передается на другую сторону пластины, где входящий воздух может его поглотить.

Теплообменники также могут работать по отдельности или в комбинации в качестве кожухотрубных теплообменников, пластинчато-ребристых теплообменников, теплообменников с заземлением, динамических скребковые теплообменники, теплообменники с подвижным слоем, микротеплообменники или блоки утилизации отходящего тепла.

Способы, которыми теплообменники воздух-воздух могут улучшить качество воздуха, помимо простого нагрева и охлаждения, включают вентиляцию и снижение влажности.

В качестве систем механической вентиляции теплообменники могут удалять душный и несвежий воздух и предотвращать воздействие на человека вредных или токсичных газов и паров, которые часто являются побочными продуктами химических и промышленных процессов.

В последние годы дома и здания стали более воздухонепроницаемыми, что позволяет экономит жильцам и коммерческим пользователям на потерях и расходах энергии. Но при этом создается нездоровая атмосфера.

Сохранение свежего воздуха в любом замкнутом пространстве важно, поэтому теплообменники популярны не только на фабриках и других промышленных предприятиях, но и в ванных комнатах, отелях, гостиных, офисах, торговых центрах и т. д.

Как уменьшители влажности, теплообменники значительно снижают вероятность возникновения опасностей, таких как образование плесени и плесени, а также коррозионные повреждения.

Кроме того, за счет добавления решеток или рукавов и фильтров теплообменники могут предотвратить попадание и загрязнение внутреннего воздуха внешними элементами и частицами.

Неотъемлемым преимуществом воздухо-воздушных теплообменников является экономия энергии, которую они производят.

Поскольку для нагрева входящего воздуха можно использовать такое количество выходящего воздуха, процесс нагрева и охлаждения может снизить потребление энергии до 80%.

Фактически, воздухо-воздушные теплообменники используются во многих промышленных установках специально для рекуперации отработанного тепла или отработанного тепла. (Отработанное тепло — это тепло, производимое и выделяемое в результате химических или производственных процессов.)

Производители могут рециркулировать энергию, перенаправляя отработанное тепло в теплообменник, который может использовать его для нагрева поступающего воздуха.

Хотя отработанный воздух может содержать пары или летучие вещества, поскольку два источника воздуха обычно разделены, а не контактируют друг с другом, отработанный воздух не будет загрязнять входящий воздух.

Этот факт делает воздухо-воздушные теплообменники еще более привлекательными для производителей химической и промышленной продукции.

Воздухо-воздушные теплообменники могут работать независимо или как часть системы отопления, вентиляции и кондиционирования воздуха.

Теплообменники воздух-воздух принцип и схема работы.

Воздушные теплообменники системы вентиляции: типы, особенности

 Система вентиляции в помещении очень важна для жизнедеятельности человека. В процессе воздухообмена переработанный воздух выводится из помещения, а через систему вентиляции заводится свежий воздух.   Температура его может значительно отличаться от температурных условий помещения как в сторону повышения летом, так и в сторону низких температур зимой. Для выравнивания внешних и внутренних температурных параметров разработаны специальные устройства – теплообменники.

Задача воздушного теплообменника

Устройство, посредством которого происходит перераспределение тепловой энергии между разными по температуре потоками воздуха, называется теплообменник.

Тепло перераспределяется посредством нагрева холодных воздушных масс. Для производственных целей обычно берется отработанный воздух из сушилок или дымовых труб, рабочих топок. Для административных и жилых помещений – вытяжной воздух. Используется такой воздух для разных целей, в том числе:

• Для подогрева свежего воздуха в приточных установках;
• Непосредственно для отапливания помещений (воздушное отопление).

В России климатические уловия таковы, что поступающий в систему вентиляции приточный свежий воздух, большую часть года требует подогрева. Это влечет высокие эксплутационные расходы на нагрев как с использованием горячей воды, так и электроэнергии. Применение рекуперативных теплообменников позволяет сэкономить до 90% затрат на нагрев.

Процесс рекуперации

Вторичное использование тепловой энергии от выработанного воздуха к вновь поступившему считается процессом рекуперации. Особенно актуальным он стал при тотальном использовании в помещениях пластиковых окон, нарушающих естественный воздухообмен.

Основное преимущество этого процесса – возможность частичного сохранения энергии внутри помещения, тем самым, снижение расходов на отопительные системы.

В системе с рекуперативными методиками должен быть предусмотрен воздушный теплообменник. Сами рекуператоры энергию не потребляют, а передают ее самопроизвольно, что делает их экономически выгодными.

Особенности теплообмена

Помимо положительных сторон использования теплообмена существует ряд других особенностей. Например, возникновение конденсата. Зачастую его объемы велики и делают эксплуатацию рекуператоров проблематичным. Производители решают проблему путем установки клапанов различной модификации, что помогает решать вопрос с конденсатом, однако этот процесс требует дополнительно внимания.

Второе, на что стоит обратить внимание при эксплуатации – бесперебойное поступление электроэнергии. В случае возможного отключения электричества система нуждается в подключении к автономным генераторам.

Задача рекуператора минимизировать затраты на отопление. Однако для расчета воздушного теплообменника и эффективности его использования необходимо учитывать собственную стоимость оборудования. Так как здесь важно соотношение: стоимость теплообменника – экономия от его использования для обогрева.

Такой расчет КПД необходимо проводить перед закупкой оборудования, чтобы понять эффективность его приобретения или изготовления.

Наиболее распространенными и эффективными являются пластинчатые (КПД до 60%) и роторные рекуператоры (КПД до 90%). Они справляются со своими функциями, достаточно экономичны и их использование для целей минимизации расходов оправдано.

Типы воздухо-воздушных теплообменников

Опубликовано PRE-heat, Inc 9 июня 2021 г., 12:02 | Оставить комментарий

В различных отраслях промышленности используются воздухо-воздушные теплообменники для сбора тепловой энергии, теряемой при отоплении. Они жизненно важны для многих промышленных применений, рекуперации тепла для экономии энергии, снижения затрат и повышения эффективности работы. Теплообменники обычно классифицируют по тому, как воздух проходит через устройство, и они бывают трех основных типов: пластинчатые, трубчатые и колесные. Каждый вариант имеет свои преимущества и недостатки для обеспечения производительности в различных приложениях и средах.

Мы обсудим типы воздухо-воздушных теплообменников, их преимущества и области применения, чтобы помочь вам выбрать идеальный теплообменник для вашего применения.

Нажмите здесь, чтобы узнать больше.

Типы пластин

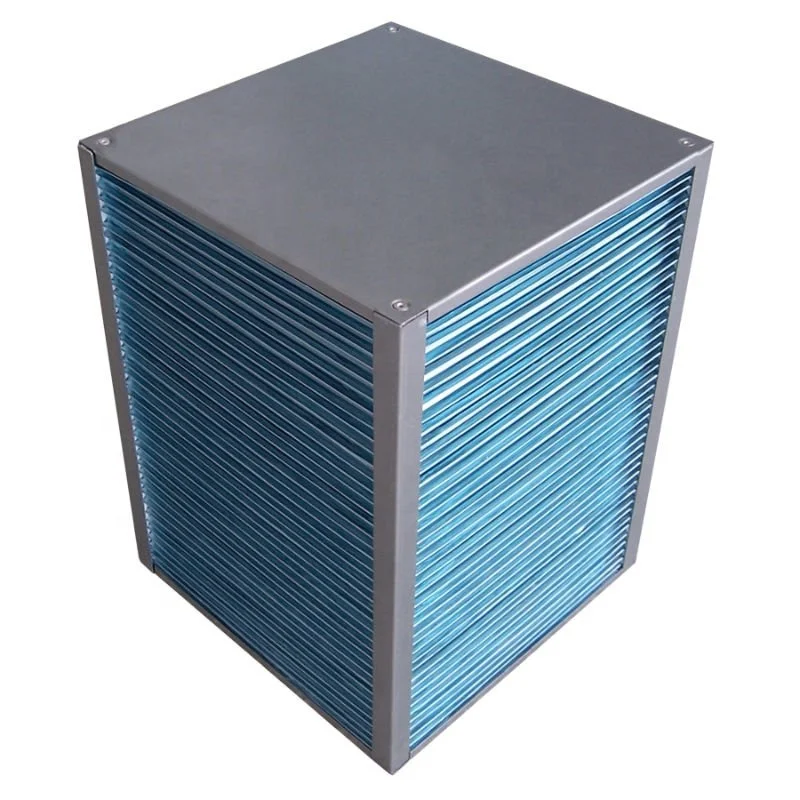

Пластинчатые теплообменники воздух-воздух

представляют собой недорогое и эффективное решение для снижения нагревательных и охлаждающих нагрузок при обработке технологического воздуха. Пластины теплообменника физически разделяют приточный и отработанный воздух, при этом приточный воздух проходит с одной стороны, а отработанный — с другой. Вытяжной воздух используется для предварительного нагрева или предварительного охлаждения поступающего приточного воздуха без смешивания воздушных потоков.

Пластинчатые теплообменники

могут вставляться в корпус коробчатой ​​конструкции для защиты тепловых пластин. Их способность предварительно нагревать или предварительно охлаждать воздух идеально подходит для печей, печей и установок для сжигания дыма.

Существует два варианта теплообменника воздух-воздух пластинчатого типа, которые предлагают ряд преимуществ.

К ним относятся:

• Ребристые пластинчатые теплообменники . Пластинчатые теплообменники с углублениями обладают повышенной универсальностью и прочностью для тяжелых условий эксплуатации. Углубления на пластине позволяют теплообменнику выдерживать низкий перепад давления и улучшают турбулентность. Плоские пластины и равномерный рисунок ямочек упрощают очистку и техническое обслуживание.
• Волнистые пластинчатые теплообменники . Волновые пластинчатые теплообменники представляют собой цельносварные металлические теплообменники, сочетающие в себе линейные углубления с волнообразным рисунком на пластинах. Эта комбинация позволяет теплообменнику обеспечивать более высокую турбулентность и структурную целостность при сохранении низкого перепада давления. Они также оснащены сверхпрочными пластинами, которые легко чистить.

Промышленные воздухо-воздушные теплообменники пластинчатого типа могут быть изготовлены в соответствии с различными техническими характеристиками с различной толщиной, пространством и размерами.

Когда пластинчатые теплообменники не обеспечивают достаточную производительность, подходящим решением могут стать трубчатые воздухо-воздушные теплообменники.

Типы трубок

Трубчатые промышленные воздухо-воздушные теплообменники выдерживают более высокие давления и температуры, чем колесные и пластинчатые теплообменники. Они также являются идеальным выбором в условиях повышенной запыленности или высокой концентрации частиц в воздухе.

Кожухотрубные воздухо-воздушные теплообменники

обеспечивают оптимальную производительность для рекуперации ценной тепловой энергии сушилок, печей, печей и печей. Они также могут быть надежной системой первичной и вторичной регенерации для установок для сжигания дыма и систем снижения выбросов летучих органических соединений.

Кожухотрубные воздухо-воздушные теплообменники

имеют различные узоры на трубах, включая повернутые квадраты, повернутые треугольники, квадраты или треугольные узоры. Дополнительные варианты включают несколько боковых проходов трубы и боковых проходов кожуха для повышения производительности и соответствия спецификациям размеров.

Типы колес

Воздушные теплообменники колесного типа имеют компактную конструкцию, обеспечивающую более высокую эффективность для своего размера, чем более крупные пластинчатые теплообменники. Расширенная поверхность вращающегося колеса вступает в контакт с тепловой энергией выхлопных газов и передает ее поступающему свежему воздуху, при этом каждый поток остается отдельным. Теплообменники колесного типа подходят для каналов горячего и холодного воздуха, они способны выдерживать большие потоки воздуха и низкие перепады давления в дополнение к своим компактным размерам.

Промышленные теплообменники воздух-воздух от предварительного нагрева

Теплообменники типа «воздух-воздух» выпускаются нескольких типов для различных промышленных применений, предлагая эффективный способ рекуперации тепла в различных отраслях промышленности. Компания PRE-Heat Inc. предлагает теплообменники воздух-воздух пластинчатого и трубчатого типа.

Мы обладаем более чем 40-летним опытом проектирования и производства промышленных воздухо-воздушных теплообменников, предлагая инновационные высококачественные решения, отвечающие вашим конкретным потребностям. Чтобы получить дополнительную информацию или начать работу над своим индивидуальным решением, запросите предложение сегодня.

Последние сообщения

• Плюсы и минусы воздухо-воздушных теплообменников
• Как работают кожухотрубные теплообменники?
• Обзор систем рекуперации тепла
• Основные области применения воздухонагревателей косвенного нагрева
• Типы воздухо-воздушных теплообменников

Архивы:

• Сентябрь 2022
• Октябрь 2021
• июнь 2021

Категории:

• Воздухо-воздушные теплообменники
• Воздухонагреватели косвенного нагрева
• Без категории

Наверх

Промышленные пластинчатые теплообменники типа «воздух-воздух»

Запросить цену

Пластинчатый теплообменник Dimple (DPL) — это наш самый универсальный, прочный, прочный пластинчатый теплообменник, который можно чистить. В DPL используются углубления на каждой пластине для сохранения расстояния между пластинами и повышения турбулентности при работе с более низким перепадом давления. Наш DPL представляет собой цельносварной теплообменник пластинчатого типа с самым прочным сварным швом первичного уплотнения в отрасли.

Цельносварная конструкция исключает перекрестное загрязнение (утечку) между газовыми потоками. DPL также обеспечивает высокую эффективность теплопередачи. Переменная толщина пластин, расстояние между пластинами, размеры пластин и схемы воздушного потока предназначены для удовлетворения требований системы и точной настройки системы для достижения максимальной эффективности и стоимости. Съемные дверцы доступны для очистки и осмотра. Плоская конструкция пластины, а также встроенный рисунок ямочек создают четкие каналы для воздушного потока и упрощают очистку и техническое обслуживание.

Низкотемпературные системы могут использовать алюминированную сталь или нержавеющую сталь 409.
