Газовый воздухонагреватель AT55C
Получить предложение
Газовые воздухонагреватели серии АТC предназначены для воздушного обогрева производственных, складских, выставочных и других помещений, могут использоваться для подогрева приточного воздуха.
- Модельный ряд АТС состоит из газовых тепловентиляторов номинальной мощностью от 20 до 95 кВт. 1 или 2-х ступенчатая горелка.
- КПД газового теплообменника до 91%.
- Для подачи подогретого воздуха в помещения к воздухонагревателю подключается воздуховод.
- Радиальный вентилятор и смесительная камера в стандартной комплектации.
- Компактные воздухонагреватели АТС предназначены для настенного и потолочного крепления внутри помещения. Позволяют экономить пространство и не занимают места на полу.
- Автоматическая система безопасности установлена на каждом воздухонагревателе (тестируется на заводе изготовителе).
- Возможность подключения и управления до 8-ми агрегатов одним термостатом.
Стандартная комплектация:
Газовый тепловентилятор, паспорт, пульт управления.
Газовый воздухонагреватель
AT55Сс радиальным вентилятором
Наименование | Ед. | AT55C |
Номинальная мощность | кВт | 55 |
Полезная мощность | кВт | 50 |
КПД | % | > 91 |
Расход воздуха при 15°С | м3/час | 4400 |
Давление | Па | 140 |
Δ T | °С | 34 |
Расход природного газа G20 | м3/час | 5,82 |
Расход газа пропан G31 | кг/ч | 4,30 |
Электропитание | В/Гц | 220/50 |
Потребляемая электрическая мощность | Вт | 1155 |
Максимальный ток | А | 7,5 |
Вес (нетто) | кг | 165 |
Температура эксплуатации | °С | 0. |
Размер | AT55C | |
A | мм | 1040 |
B | мм | 680 |
C | мм | 700 |
D | мм | 580 |
E | мм | 750 |
F | мм | 700 |
Ø Воздуховод | мм | 130 |
Ø Дымоход | мм | 130 |
Ø Газ | “ | 1/2″ |
Воздухонагреватели газовые промышленные – CARLIEUKLIMA RUSSIA
Воздухонагреватели газовые промышленные изготавливаются на заводе Carlieuklima в Италии. Широкая линейка воздухонагревателей позволяет удовлетворить потребности любого заказчика. Газовые воздухонагреватели промышленные зачастую называют теплогенераторами, что имеет под собой вполне весомые основания.
В основе работы газового воздухонагревателя лежит принцип преобразования энергии сгорания природного газа (сжиженного газа) в тепловую энергию, передаваемую посредством управляемого воздушного потока в помещение. Нагретый теплогенератором воздух нагнетается соответствующим электрическим вентилятором напрямую или через специальные воздушные каналы замкнутого типа. Воздухонагреватели газовые промышленные сегодня производятся несколькими заводами изготовителями в схожем техническом исполнении, но у каждого изготовителя есть свои преимущества и недостатки. Рассмотрим подробнее газовые воздухонагреватели Итальянского производителя Carlieuklima в данной статье. Здесь вы найдёте описание технических характеристик, принцип работы всех модификаций подвесных и стационарных воздухонагревателей. А также сможете узнать стоимость оборудования для вашего помещения.
Теплогенераторы газовые в исполнении завода CARLIEUKLIMA получили своё признание в Европе, а потом и в России, включая страны СНГ. Они неприхотливы и долговечны в использовании на самых разных объектах эксплуатации. Самыми популярными моделями газовых теплогенераторов линейки карлиуклима являются воздухонагреватели подвесного типа, ввиду своей сравнительно недорогой стоимости, компактности, функциональности, низкому потреблению топлива, оптимальному диапазону выходной тепловой мощности, несложному монтажу и простоте обслуживания. Газовые теплогенераторы являются отопительными агрегатами воздушного теплоснабжения и предназначены для снабжения теплом широкого спектра помещений.
Сфера применения газовых воздухонагревателей:
- Производственные помещений.
- Спортивные сооружения.
- Торговые центры и ярмарочные павильоны.
- Складские помещения.
- Автоцентры и мастерские.
Подбор газового воздухонагревателя CARLIEUKLIMA
Наши специалисты в течении 1 часа выполнят все необходимые расчёты и подберут воздухонагреватель для вашего помещения бесплатно! Для получения технико-коммерческого предложения направьте своё обращение с приложением исходных данных для помещения или заполненный опросный лист: infoklima@yandex.
СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Промышленные воздухонагреватели Carlieuklima, — это высококвалифицированная сборка из европейских комплектующих. Теплообменники и камеры сгорания агрегатов изготавливаются из нержавеющей жаропрочной стали. Высокий ресурс эксплуатации оборудования и низкое потребление газа позволяют существенно снижать затраты на системе отопления крупногабаритных помещений. Возможность размещения теплогенераторов как внутри, так и снаружи помещения даёт возможность выбора условий газоснабжения зданий и сооружений.
Теплогенераторы EUGEN – система отопления помещений, использующая энергию сгорания топлива для нагрева воздушного потока Теплообмен обеспечивается за счет непрерывного прохождения воздуха через теплообменник. Теплогенераторы EUGEN используются для отопления нежилых помещений. В летний период времени Теплогенераторы EUGEN используются в качестве вентиляционного оборудования.

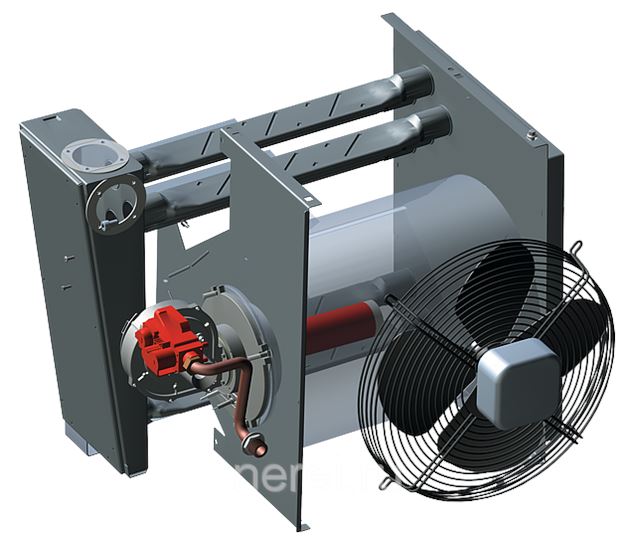

EUGEN S — это теплогенератор подвесного типа, представляющий собой отопительный компактный прибор, служащий для теплоснабжения промышленных, торговых, спортивных, выставочных и сельскохозяйственных помещений различных габаритов. Данные теплогенераторы разработаны для монтажа внутри помещения на высоте свыше 1.8м. и установки снаружи помещения на проектных точках в соответствии с нормами ПБ и СНиП. Теплогенераторы Eugen S включают в свой состав газовые горелки с автоматическим розжигом, которые работают в экономичном режиме.
Технические характеристики Eugen S. | ||||||||
---|---|---|---|---|---|---|---|---|
Модели Eugen S | S20 | S30 | S40 | S50 | S60 | S115 | ||
Номинальная мощность | кВт | 23 | 35 | 47 | 58 | 70 | 133 | |
Рабочая мощность | кВт | 22,1 | 31,9 | 41,5 | 52,2 | 62,9 | 120,7 | |
КПД | % | 90,8 | 90,7 | 91,6 | 90,5 | 91,2 | 90,8 | |
Производительность осевого вентилятора | м3/час | 1 860 | 4 290 | 4 610 | 4 610 | 5 700 | 8 400 | |
Производительность центробежного вентилятора | м3/час | 3 400 | 5 300 | 5 300 | 9 800 | |||
Уровень звукового давления осевого вентилятора | дБ (А) | 41 | 42 | 48 | 48 | 51 | 58 | |
Уровень звукового давления центробежного вентилятора | дБ (А) | 52 | 55 | 55 | 65 | |||
Кол-во осевых вентиляторов | шт | 1 | 1 | 1 | 1 | 1 | 2 | |
Электродвигатель | кВт | 1х0,13 | 1х0,16 | 1х0,16 | 1х0,16 | 1х0,37 | 2х0,37 | |
Количество центробежных вентиляторов | шт | 1 | 2 | 2 | 3 | |||
Электродвигатель | кВт | 1х1,1 | 2х1,1 | 2х1,1 | 3х1,2 | |||
220…240В-1Ф-50Гц | ||||||||
Расход газа (15ºС при 1,013 мбар) | Метан G20 | м3/час | 2,34 | 3,4 | 4,4 | 5,5 | 6,65 | 12,7 |
Метан G25 | м3/час | 2,8 | 4,03 | 4,74 | 6,1 | 6,97 | 13,3 | |
Бутан G30 | м3/час | 0,71 | 1,03 | 1,33 | 1,68 | 2,02 | 3,9 | |
Пропан G31 | м3/час | 0,9 | 1,31 | 1,7 | 2,14 | 2,58 | 4,95 | |
Давление газа (15ºС при 1,013 мбар) | Метан G20 | м3/час | 9,3 | 9 | 9 | 9,1 | 8,7 | 6,3 |
Метан G25 | м3/час | 9,6 | 9,5 | 13,7 | 13,7 | 12,9 | 9,5 | |
Бутан G30 | м3/час | 21,3 | 22 | 19,4 | 19,2 | 19,2 | 18,5 | |
Пропан G31 | м3/час | 28,5 | 29,3 | 26,4 | 26 | 26,5 | 25,7 |
Eugen S являются самыми популярными моделями газовых воздухонагревателей благодаря следующим преимуществам:
- Низкое потребление топлива при высокой стабильной производительности.
- Компактность размеров воздухонагревателя.
- Возможность монтажа воздухонагревателя как внутри, так и снаружи помещения.
- Широкая вариативность способов монтажа воздухонагревателя.
- Простота обслуживания теплогенератора.
- Долговечность и бесперебойность работы воздухонагревателя.
- Воздухонагреватели Eugen S всегда в наличии на складе в России по ценам производителя.
Воздухонагреватели газовые промышленные Eugen B.
Промышленный теплогенератор Eugen B является воздухонагревательным агрегатом стационарного типа. Благодаря высокому КПД, равному более 90%, высокой производительности и сравнительно низкому уровню шума воздухонагреватели газовые промышленные Eugen B востребованы во многих регионах России и странах СНГ. Данное отопительное оборудование подходит для теплоснабжения производственных, торговых, складских и сельскохозяйственных помещений. Eugen B прост в установке. Eugen B выпускается в вертикальном и горизонтальном исполнении.
Воздухонагреватели газовые промышленные Eugen B технические характеристики B60-B300.
Технические характеристики Eugen B. | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Модели Eugen B | B60 | B80 | B110 | B130 | B160 | B200 | B250 | B300 | ||
Номинальная мощность | кВт | 69 | 93 | 127 | 151 | 186 | 232 | 290 | 348 | |
Рабочая мощность | кВт | 63,3 | 84,9 | 115,5 | 136,9 | 167,9 | 210,2 | 263,6 | 317,7 | |
КПД | % | 91,8 | 91,3 | 91 | 90,7 | 90,3 | 90,6 | 90,9 | 91,3 | |
Производительность центробежного вентилятора | м3/час | 4 200 | 5 450 | 8 180 | 9 420 | 10 760 | 14 310 | 16 360 | 20 900 | |
Статическое давление ST | Па | 95 | 90 | 120 | 95 | 230 | 160 | 120 | 120 | |
Уровень шума ST | дБ (А) | 51 | 54 | 60 | 60 | 63 | 62 | 60 | 63 | |
Воздушный поток DT | ℃ | 46 | 47 | 43 | 44 | 47 | 45 | 49 | 46 | |
Кол-во вентиляторов | шт | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | |
Кол-во моторов | шт | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | |
Электромотор ST | Кол-во х кВт | 1х0,13 | 1х0,16 | 1х0,16 | 1х0,16 | 1х0,37 | 2х0,37 | 1х0,37 | 2х0,37 | |
Электропитание | 230В — 1фаза, 50Гц | 400В — 3фазы — 50Гц | ||||||||
Статическое давление HF | Па | 210 | 210 | 360 | 310 | 470 | 410 | 360 | 460 | |
Уровень шума HF | дБ (А) | 55 | 58 | 65 | 64 | 68 | 67 | 65 | 68 | |
Электромотор HF | Кол-во х кВт | 1х0,75 | 1х1,15 | 1х3 | 1х3 | 1х4 | 1х5,5 | 2х3 | 2х4 | |
Расход газа | Метан G20 | м3/час | 7,3 | 9,84 | 13,44 | 14,5 | 17,76 | 22,2 | 27,9 | 33,6 |
(15 ℃ — 1,013 мбар) | Метан G25 | м3/час | 8,5 | 11,45 | 15,64 | 18,6 | 22,9 | 28,6 | 35,71 | 42,85 |
Бутан G30 | м3/час | 5 | 6,74 | 9,2 | 10,94 | 13,47 | 16,81 | 21,01 | 25,21 | |
Пропан G31 | кг/час | 5,39 | 7,27 | 9,92 | 11,8 | 14,54 | 18,14 | 22,67 | 27,2 | |
Диз.![]() | кг/час | 4,97 | 6,71 | 9,16 | 10,89 | 13,41 | 16,73 | 20,91 | 25,09 |
Воздухонагреватели газовые промышленные Eugen B технические характеристики B350-850.
Модели Eugen B | B350 | B400 | B450 | B520 | B580 | B650 | B750 | B850 | B850 | ||
---|---|---|---|---|---|---|---|---|---|---|---|
Номинальная мощность | кВт | 407 | 465 | 522 | 603 | 672 | 754 | 870 | 986 | 1160 | |
Рабочая мощность | кВт | 372,8 | 427,3 | 477,6 | 546,3 | 616,2 | 681,6 | 794,3 | 888,4 | 1053 | |
КПД | % | 91,6 | 91,9 | 91,5 | 90,6 | 91,7 | 90,4 | 91,3 | 90,1 | 90,8 | |
Производительность центробежного вентилятора | м3/час | 23 770 | 28 620 | 31 440 | 34 620 | 41 200 | 42 000 | 51 940 | 54 380 | 72 000 | |
Статическое давление ST | Па | 160 | 150 | 165 | 180 | 190 | 275 | 175 | 200 | 270 | |
Уровень шума ST | дБ (А) | 62 | 63 | 63 | 65 | 65 | 68 | 65 | 67 | 69 | |
Воздушный поток DT | ℃ | 48 | 45 | 46 | 48 | 45 | 49 | 46 | 50 | 46 | |
Кол-во вентиляторов | шт | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
Кол-во моторов | шт | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
Электромотор ST | Кол-во х кВт | 20х2,2 | 2х3 | 2х3 | 2х4 | 3х3 | 3х4 | 3х4 | 3х5,5 | 4х5,5 | |
Электропитание | 400В — 3фазы — 50Гц | ||||||||||
Статическое давление HF | Па | 410 | 415 | 400 | 480 | 480 | 510 | 480 | 340 | 410 | |
Уровень шума HF | дБ (А) | 67 | 67 | 67 | 70 | 70 | 73 | 70 | 69 | 71 | |
Электромотор HF | Кол-во х кВт | 2х4 | 2х5,5 | 2х5,5 | 2х7,5 | 3х5,5 | 3х7,5 | 3х7,5 | 3х7,5 | 4х7,5 | |
Расход газа | Метан G20 | м3/час | 39,4 | 45,2 | 50,5 | 57,8 | 65,2 | 72,1 | 84 | 94 | 111,4 |
(15 ℃ — 1,013 мбар) | Метан G25 | м3/час | 50,12 | 57,27 | 64,29 | 74,26 | 82,76 | 92,86 | 107,14 | 121,43 | 142,86 |
Бутан G30 | м3/час | 29,49 | 33,7 | 37,83 | 43,7 | 48,7 | 54,64 | 63,04 | 71,45 | 84,06 | |
Пропан G31 | кг/час | 31,8 | 36,33 | 40,78 | 47,11 | 52,5 | 58,91 | 67,97 | 77,03 | 90,63 | |
Диз.![]() | кг/час | 29,34 | 33,53 | 37,64 | 43,48 | 48,45 | 54,36 | 62,73 | 71,09 | 83,63 |
Отдельные воздухонагреватели, работающие на газе
Газовые тепловентиляторы с раздельным сжиганием
Блок раздельного сжигания PTS/BTS компании Modine специально разработан для сред с неблагоприятными атмосферными условиями, такими как химические вещества, высокая влажность или отрицательное давление. В этих установках воздух для горения подается извне отапливаемой зоны, либо из наружного воздуха, либо из соседнего помещения, что устраняет необходимость использования для горения загрязненного воздуха внутри помещения.
- Особенности и преимущества
- Опционы и аксессуары
- Документы продукта
- Гарантия
- Где купить
Особенности и преимущества
- , и уменьшился шум при зажигании.
- Вентиляционные отверстия и воздухозаборники одинакового размера облегчают установку.
- Более длинные допустимые длины вентиляционных отверстий (до 50 футов против 30 футов), обеспечивающие более широкие возможности установки.
- Круглая вентиляционная труба и патрубок подачи воздуха для горения
- Реле давления с автоматическим возвратом в исходное положение предназначено для предотвращения работы основной горелки в случае ограничения вентиляции дымохода
- Встроенная плата управления искровым разрядом обеспечивает цифровое управление подачей воздуха, индуктором, зажиганием, газовым клапаном и датчиком пламени
- Понижающий трансформатор управления, используемый для понижения напряжения со 115 В до 24 В для управления подачей газа, реле задержки вентилятора, пуска двигателя (приобретается на месте) и т. д.
- Дистанционный датчик пламени проверяет зажигание всех горелок, контролирует одно пламя и обменивается данными с интегрированной платой
- Контрольный выключатель верхнего предела установлен в воздушном потоке и отключает подачу газа в случае перегрева
- Разработано, спроектировано и собрано в США
Опции и аксессуары
- PTS и BTS доступны в 7 размерах моделей
- Диапазон от 150 000 до 400 000 БТЕ/час.
- Дополнительный защитный кожух крыльчатки с защитой от пальцев для работы на малой монтажной высоте
Доступные модели:
- Стандартная модель PTS
- Модель воздуходувки BTS
Опции
- Одно- или двухступенчатый газовый клапан
- Дополнительный теплообменник из нержавеющей стали
- Модели центробежных вентиляторов с регулируемыми шкивами для широкого диапазона расхода воздуха (серия BTS). Возможности интеграции системы управления зданием (BMS)
- позволяют легко добавлять их к существующей BMS.
Принадлежности
- Вертикальные дефлекторы
- Дефлекторные кожухи на 30, 60 и 90 градусов
- Горизонтальный концентрический вентиляционный комплект
- Наборы переходников для трубных подвесок
- Комплекты для переоборудования с природного газа на пропан
- Одно- или двухступенчатые комнатные термостаты
- Защита комнатного термостата
- Понижающие трансформаторы
- Реле управления
Документы на продукцию
Полный каталог продуктов с раздельным сжиганием
Руководство по установке и обслуживанию газовых тепловентиляторов с раздельным сжиганием, PTS/BTS , Better, Best Sell Sheet
Контрольный список обслуживания тепловентилятора
6-471 HDS & PTS Revit Files
6-475 BTP, HDB, BTS, HDC, BTC Revit Files
Гарантия
Обзор гарантии
Где купить
Свяжитесь с нами для получения дополнительной информации
Компания Modine признана мировым лидером в производстве ОВКВ, а наши решения для систем отопления, охлаждения и вентиляции можно найти на предприятиях, в теплицах, учебных классах, а также в жилых и гостиничных объектах по всему миру.
Свяжитесь с нами
Головной офис
1500 De Koven Ave Racine WI 53403-2552
www.modine.com
© 2023 MODINE MANUFACTURING COMPANY – ВСЕ ПРАВА ЗАЩИЩЕНЫ
Газовые тепловентиляторы Power Vented
Газовые тепловентиляторы с принудительной вентиляцией
Идеальный способ эффективно обогреть большое пространство, например, большой амбар, коммерческий или промышленный склад. Прост в использовании и проверен временем на качество и долговечность. Модельный ряд PDP расширяет диапазон размеров серии Hot Dawg. Наши обогреватели с принудительной вентиляцией промышленного класса поставляются либо с пропеллерным, либо с центробежным вентилятором семи различных размеров.
- Особенности и преимущества
- Опционы и аксессуары
- Документы продукта
- Гарантия
- Где купить
Особенности и преимущества
- 83% термическая эффективность, максимизирующая эффективность сезона.
вытяжка мощности.
- Мощный выхлоп может поворачиваться на 180°, что позволяет вентилировать устройство вертикально или горизонтально.
- 100% отключение, если блок не зажигается, чтобы исключить скопление несгоревших газов в блоке.
- Система прерывистого пилотного зажигания с непрерывным повторным запуском, чтобы устройство не блокировалось и не нуждалось в отдыхе, если устройство не зажигается с первой попытки.
- При желании все агрегаты PDP/BDP должны быть переведены с природного газа на пропан в полевых условиях.
- Предохранительное реле давления контролирует вентиляционную трубу, чтобы дымовые газы покидали здание и не возвращались в помещение.
- Предназначен для использования вентиляционной трубы наименьшего возможного диаметра. Модели
- BDP рассчитаны на работу при внешнем статическом давлении 0,5 дюйма.
- «Крыльчатые» винты, чтобы нижнюю часть можно было сбросить без отвертки или гаечного ключа.
- Ровный подвесной механизм для легкой регулировки в полевых условиях после добавления аксессуаров, которые могут изменить центр тяжести устройства.
- Разработано, спроектировано и собрано в США
Опции и аксессуары
Доступные модели
- PDP
- БДП
- 150 – 400 МБЧ
Опции
- Защитный кожух крыльчатки для работы на небольшой высоте
- Двухступенчатый газовый клапан
- Двигатель вентилятора
- Возможности BMS
Аксессуары
- Высотные комплекты
- Вертикальные дефлекторы
- Дефлекторные кожухи – доступны с отклонением вниз на 30°, 60°, 90°
Документация по изделию
Документация
Руководство по установке и обслуживанию газового обогревателя с принудительной вентиляцией, PDP
Каталог газовых тепловентиляторов
Полный каталог газовых тепловентиляторов
Брошюра полной линейки унитарных тепловентиляторов
6-473 Файлы PDP Revit
6-474 Файлы BDP Revit
Гарантия
Гарантия
Обзор гарантии
1 Где купить
20003 Свяжитесь с нами для получения дополнительной информации
Компания Modine признана мировым лидером в производстве ОВКВ, а наши решения для систем отопления, охлаждения и вентиляции можно найти на предприятиях, в теплицах, учебных классах, а также в жилых и гостиничных объектах по всему миру.
