Воздухообмен в жилых помещениях: Нормы вентиляции (воздухообмена) в жилых помещениях

Нормы вентиляции помещений – жилых, офисных, производственных

Содержание

• 1 Санитарные нормы вентиляции помещений — нормы СниП
• 2 Существует три основных типа воздухообмена
• 3 Нормы вентиляции для жилых помещений
• 4 Нормы вентиляции в офисных помещениях
• 5 Нормы вентиляции в производственных помещениях
• 6 Нормы вентиляции в складских помещениях

Санитарные нормы вентиляции помещений — нормы СниП

При строительстве нужно учитывать массу различных факторов, проводить расчеты. Но какое бы помещение вы не строили, особое внимание следует уделить вентиляции.

Правила воздухообмена или вентиляции четко прописаны в Своде правил СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха». Именно этим сводом правил нужно руководствоваться при создании проекта любого здания и его строительстве.

Правильная система циркуляции воздуха позволит избавить от сырости и духоты. Помимо этого воздухообмен напрямую связан с экологией и энергоснабжением.

Именно поэтому выбором типа воздухообмена лучше заняться еще на этапе проектирования.



Существует три основных типа воздухообмена

1. Естественная вентиляция зданий. При подобном виде, воздушные массы перемещаются организованно и неорганизованно. Приточная или неорганизованная вентиляция происходит через естественные отверстия сооружения: различные щели, окна и форточки. Организованная или вытяжная вентиляционная система представляет специальные вытяжные клапаны, установленные в постройках.
2. Принудительная вентиляция. Такой вид воздухообмена применяют в помещениях с хорошей герметизацией. Для данного типа характерно применение специализированных механизмов – вентиляторов, рекуператоров.
3. Комбинированная система воздухообмена. Такой вид вентиляции подразумевает под собой сочетание двух типов. Наличие естественного поступления воздушных масс в здание и принудительного.

Для различного вида сооружений наше законодательство установило санитарные нормы вентиляции помещений.



Нормы вентиляции для жилых помещений

Для того, чтобы в жилом доме воздух был высокого качества и в достаточном объеме, нужно руководствоваться нормами, установленными законом. Ведь от качества воздуха напрямую зависит здоровье человека. Для каждого конкретного жилого сооружения устанавливается конкретная величина.

При расчете воздухообмена в жилых строениях применяется метод удельных норм циркуляции воздушных масс. Он заключается в учете санитарной и человеческой нагрузок. Также берется во внимание наличие равновесия приточных воздушных масс с выводимыми. Воздушные потоки должны перемещаться из помещения с наилучшим воздухооборотом в постройки, где качество воздуха более низкое.

Для того, чтобы верно произвести необходимые расчеты нужно учесть две величины – общую площадь жилого сооружения и нормы воздухообмена на каждого человека, который в этом строении находится. Для начала устанавливается первая величина. Для этого кратность воздухооборота в час умножают на общий объем помещения.

Первая величина фиксированная и равна 0.35. Затем производится расчет вентиляционной нормы жильцов. При произведении вычислений для помещений общей площадью менее 20 кв.м. на человека необходимо жилую площадь умножить на коэффициент равный 3.

А для жилых зданий, у которых общая площадь составляет более 20 кв.м. на человека нужно умножить количество жильцов на нормативную величину воздухообмена на одного человека, которая равна 60. После проведенных вычислений нужно произвести вытяжного воздуха в дополнительных помещениях, с учетом их типа (кухня, ванная, туалет, гардеробная). Для каждого типа установлена своя норма. После этого в расчет берут максимальный результат.

Вентиляционная система обязана обеспечивать качественную воздушную среду. В жилых постройках недопустима циркуляция воздуха между квартирами, между кухней или туалетом и жилыми комнатами. Обязательно наличие автономной вентиляции. Шахты вытяжной вентиляции должны выступать над коньком крыши или плоской кровли на высоту не менее 1 м. концентрация вредных веществ в воздухе не должна превышать норму.



Нормы вентиляции в офисных помещениях

По большому счету, офис – производственное сооружение, с большим количеством находящихся в нем людей. Нормативно закреплено наличие 30-40 кубометров качественного воздуха на человека. Для определенного вида частей офиса закреплена различная величина. Для рабочей комнаты и кабинета она составляет 60 кубометров на человека, для приемной и переговорной – 40 кубометров, для совещательных залов — 30, вентиляционная норма для коридоров и холлов равна 11 метрам кубическим, для туалетов -75, а в помещениях для курения такая норма100.

Санитарные правила для офисов устанавливают процент влажности воздуха, в зависимости от температуры. При температуре 25 градусов влажность не может быть более 70 процентов, при 26 градусах – 65, а при 27 не более 60 процентов.



Нормы вентиляции в производственных помещениях

Производственные помещения – это помещения специализированного назначения. СниП определяет нормы возбухооборота для производственных строений исходя из показателя количества токсичных элементов. На качество воздуха в таких сооружениях влияет множество факторов – большое количество пыли, избыточная влажность, особые температурные показатели, химическое воздействие.

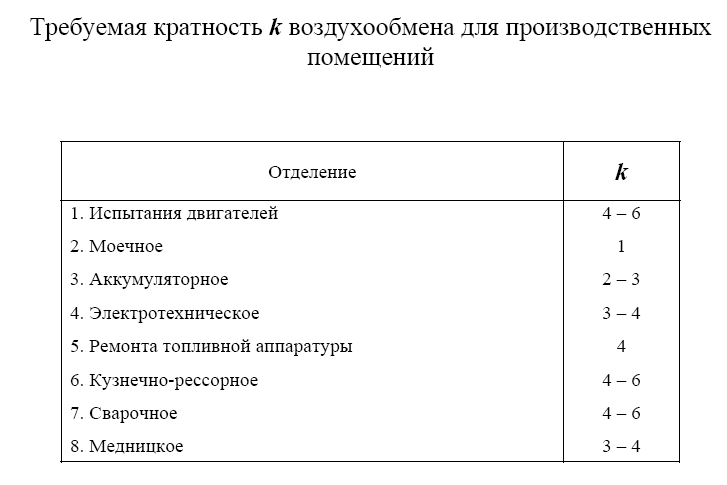

Для установления вентиляционных норм в производственных зданиях необходимо для начала вычислить кратность воздухообмена для конкретного помещения. Это табличная величина. Итак, норму кратности нужно умножить на общую площадь и высоту вышеупомянутой постройки.

Таким образом, для установления правильной вентиляции производственных строений нужно брать во внимание особенности этого самого производства. А именно количество выделяемого тепла, жидкости или конденсата, вредных веществ, выделения от оборудования, коммуникаций и арматуры.

Для производственных сооружений, согласно санитарным нормам на одного работающего человека должно поступать не менее 30 кубометров в час, если площадь постройки меньше 20 кубометров. При общей площади более 20 метров кубических на человека должно приходиться не 20 кубометров в час. А в постройках без естественной вентиляции не менее 60 кубометров на человека.



Нормы вентиляции в складских помещениях

Склады – постройки, предназначенные для хранения определенных товаров, грузов. И сроки хранения содержимого склада во многом зависят от его микроклимата — температуры, подвижности и влажности воздуха. В зависимости от характеристики содержимого склада применяют комбинированные и принудительные системы вентиляции. Вентиляция на складе должна полностью заменить воздух за час – это кратность единице.

Для складов, в которых хранится бензин, керосин, масла и летучие вещества, а персонал там находится временно, кратность равна 1,5-2, если постоянно — 2,5-5. Складов с баллонами со сжиженными газами и нитролаками – 0,5, при временном нахождении в нем людей. В складах для хранения легковоспламеняющихся жидкостей кратность при временном там нахождении людей составляет 4-5, временном – 9-10. В помещениях для хранения ядовитых веществ часовая кратность – 5, при временно нахождении.





Нормы кратности воздухообмена в жилых помещениях

На сегодняшний день в современном строительстве есть отросли, в которых проводятся исследования по усовершенствованию технологии сооружения, также улучшают качества при эксплуатации, не исключением является воздухообмен помещений в здании. Проблемы в этой сфере актуальны и решаются путем подбора кратности под систему вентиляции.  Проводятся полномасштабные испытания и на основе их пишутся стандарты. Наиболее преуспевшей страной в этом деле является США. Ими был разработан стандарт ASHRAE, используя опыт других стран, а именно Германии, Дании, Финляндии, и свои научные разработки. На постсоветском пространстве также есть разработанный аналог такого документа. В 2002 году были разработаны АВОК стандарты «нормы воздухообмена общественных и жилых зданий».

Строительство современных сооружений проводится с расчётом повышенного утепления и большой герметичности окон. Поэтому оптимальный обмен воздуха очень важный в подобных случаях для выполнения санитарно-гигиенических норм и соответствующего микроклимата. Также важно не нанести ущерб энергосбережению, чтобы зимой в вентиляцию не вытягивало все тепло, а летом – прохладный воздух с кондиционера.

Чтобы определить расчет воздухообмена в помещениях, кроме больниц, был создан новый метод, который описан в издании ASHRAE 62–1–2004. Его определяется с помощью суммирования показателей значения свежего наружного воздуха, который подается непосредственно для дыхания, учитывая площадь помещения, припадающую на одного человека. В итоге значение получилось значительно ниже, чем поздней редакции ASHRAE.

Содержание

1. Нормы воздухообмена в жилых сооружениях
2. Нормы воздухообмена для офисных зданий
3. Организация воздухообмена в частном доме
4. Для чего нужен воздухообмен?
5. Как проверить работает ли вентиляция?
6. Заключение

Нормы воздухообмена в жилых сооружениях

При проведении расчета необходимо используют данные таблицы при условии, что уровень насыщенности вредоносных компонентов не выше норм ПДК.

Помещения	Норма воздухообмена	Примечания
Жилая зона	Кратность 0,35ч-1, но не менее 30 м³/ч*чел.	При расчете (м3/ч) по кратности объема помещения учитывается площадь помещения
	3 м³/м²*ч жилых помещений, при площади квартиры меньше 20 м²/чел.	Помещения с ограждающими для воздуха конструкциями требуют дополнительный вытяжки
Кухня	60 м³/ч для электрической плиты	Подача воздуха в жилые комнаты
	90 м³/ч для использования 4-конфорочной газовой плиты
Ванная комната, туалет	25 м³/ч из каждого помещения	Так же
	50 м³/ч при совмещенном санузле
Прачечная	Кратность 5 ч-1	Так же
Гардеробная, кладовая	Кратность 1 ч-1	Так же

В случаях неиспользования помещения для жилья показатели уменьшаются таким образом:

• в зоне проживания на 0,2ч-1;
• в остальных: кухня, ванная, туалет, кладовая, гардероб на 0,5ч-1.

При этом необходимо избежать попадания проточного воздуха с этих помещений в жилые, если он там присутствует.

График задержки вентиляции

В случаях, когда воздух, поступающий в помещение с улицы, проходит большую дистанцию до вытяжки, то увеличивается и кратность воздухообмена. Присутствует еще такое понятие, как запоздание вентиляции, что подразумевает собой отставание попадания кислорода снаружи до начала его использования в помещении. Это время определяется с помощью специальной диаграммы (смотреть на рисунок 1), учитывая наименьшие нормы обмена воздуха в вышеуказанной таблице.

К примеру:

• расход воздуха 60 м³/ ч*чел;
• объём жилья 30 м³/чел;
• время запаздывание 0.6 ч.

Нормы воздухообмена для офисных зданий

Нормы в таких зданиях будут значительно выше, потому что вентиляция должна эффективно справляться с большим количеством углекислоты, выделяемой сотрудниками офиса и находящейся там техники, убирать излишек тепла, при этом подавать чистый воздух. В этом случае не будет достаточно естественной вентиляции, использование такой системы на сегодняшний день не может обеспечить требуемые гигиеничные и воздухообменные стандарты. При строительстве используют герметично закрывающиеся двери и окна, также устройство панорамного остекления полностью ограничивает попадание воздуха снаружи, что приводит к застою воздуха и ухудшению микроклимата жилья и общего состояния человека. Поэтому необходимо проектировать и устанавливать специальную вентиляцию.

В главные требования такой вентиляции входит:

• возможность обеспечения достаточного объема свежего чистого воздуха;
• фильтрация и устранение использованного воздуха;
• отсутствие превышения стандартов по шумности;
• удобное управление;
• небольшой уровень энергопотребляемости;
• возможность вписываться в интерьер и иметь небольшие размеры.

В конференц-залах требуется установка дополнительных приточных устройств, а вытяжку нужно устанавливать в туалетах, коридорах и в залах для копирования. В офисах механическая вытяжка монтируется в случаях, если площадь каждого кабинета превышает 35 кв. м.

Как показывает практика, при неверном распределении большого потока воздуха в офисах с невысокими потолками создается ощущение сквозняка, и в таком случае люди требуют выключить вентиляцию.

Организация воздухообмена в частном доме

Правильный воздухообмен дома

Здоровый микроклимат и хорошее самочувствие зависят во многом от правильной организации приточно-вытяжной системы в доме. Зачастую во время проектирования о вентиляции бывает забывают или уделяют мало внимания, думая, что одной вытяжки в туалете будет достаточно для этого. И зачастую воздухообмен организованы неправильно, что приводит ко многим проблемам и таит в себе угрозу для здоровья человека.

В случае, когда имеется недостаточный выход загрязненного воздуха, то в помещении будет большой уровень влажности, возможность заражения стен грибком, запотевание окон и ощущение сырости. А когда есть плохой приток, ощущается недостаток кислорода, большая запыленность и повышенная влажность либо сухость, это зависит от сезона за окном.

Правильно устроенная вентиляция и воздухообмен в доме выглядит таким образом как показано на рисунке.

Поступающий воздух в жилище должен пройди вначале через форточку или открытые створки окна, приточный клапан находится с наружной стороны стены жилища, затем, проходя через комнату, проникает под дверным полотном или через специальные вентиляционные отверстия и попадает в санузлы и кухню. Дольше выходит через систему вытяжек наружу.

Различается способ организации обмена воздуха в применении систем вентиляции: механической или естественной, но во всех случаях поступление воздуха происходит с жилых зон, а выходит в технических: санузел, кухня и другие. При применении любой системы необходимо обязательно устраивать вентиляционные каналы во внутренней части капитальной стены, это позволит избежать так званного опрокидывания потока воздуха, что значит обратное его движение до того, как указано на рисунке 2.   По этим каналам отработанный воздух отводится наружу.

Для чего нужен воздухообмен?

Схема потоков воздуха по жилищу

Воздухообмен – это расход подаваемого наружного воздуха м3/час, что попадает в здание с помощью системы вентиляции (рисунок 3). Загрязнение среды в жилых комнатах происходит от расположенных в них источников – это может быть мебель, различная ткань, продукты потребления и жизнедеятельности человека, бытовые изделия. Также это случается путем газообразования от воздействия выдыхания углекислого газа человеком и других жизненно важных процессов организма, еще разные технические испарения, которые могут присутствовать на кухне от сгорания газа на плите и много других факторов. Поэтому воздухообмен так необходим.

Чтобы поддерживать нормальные показатели воздуха в жилищи, следует выполнять контроль за насыщенностью углекислого газа СО2 с помощью регулировки системы вентиляции с учетом концентрации. Но есть второй способ, более распространённый – это метод контроля воздухообмена. Он значительно дешевле и во многих случаях эффективнее. Есть упрощенный способ его оценки с помощью таблицы 2.

Класс по ГОСТу	Характеристики качества воздуха	Расход поступающего воздуха с расчета на 1 человека, м3/(час*чел)
IDA1	Высокое	>54 (значение в номинале 72)
IDA2	Среднее	36-54 (значение в номинале 45)
IDA3	Приемлемое	22-36 (значение в номинале 29)
IDA4	Низкое	<22 (номинальное значение 18)

Но при проектировании механической системы вентиляции в доме или квартире нужно делать расчет.

Как проверить работает ли вентиляция?

Проверка вытяжки

Сначала проверяется работает ли вытяжка, для этого необходимо поднести лист бумаги или пламя от зажигалки непосредственно к решётке вентиляции, находящейся в ванной или на кухне. Пламя или лист должны отогнуться в сторону вытяжки, если это так, то она работает, а если такого не происходит, то канал может быть перекрыт, к примеру, забиться листьями или по какой-либо другой причине. Поэтому главная задача – устранить причину и обеспечить тягу в канале.

В случаях, когда тяга нестабильная от соседей поток воздуха может переходить к вам, при этом заносить посторонние запахи к вам в квартиру, это признак возникновения обратной тяги. Чтобы ее устранить, необходимо смонтировать специальные жалюзи, которые будут закрываться при появлении обратной тяги.

Заключение

При строительстве собственного жилища обязательно нужно уделить необходимое внимание вентиляции в доме или квартире. И вложить необходимую сумму в создание правильной и соответствующей современным нормам воздухообмена вытяжки, что даст возможность получить максимально комфортный микроклимат и устранить угрозу различных заболеваний для вашего здоровья в случае неправильной ее установки.

Воздухообменники: как это работает

Как работает воздухообменник?

Из-за того, что дома герметичны, воздух насыщен влагой и загрязняющими веществами, образующимися в результате повседневной деятельности его обитателей. Установка теплообменника внутри дома выведет спертый и загрязненный воздух из дома наружу и заменит его эквивалентом свежего воздуха. Как правило, правильно установленная система воздухообмена обновляет воздух во всех важных частях дома.

Как? Через систему воздуховодов, установленных в стенах; те воздуховоды, которые заканчиваются решетками для распределения свежего воздуха и решетками для выпуска загрязненного воздуха. Решетки распределения свежего воздуха расположены в каждой комнате дома, нуждающейся в свежем воздухе (это, в том числе, спальни, кухня и гостиная). Несвежий воздух к наружным решеткам, как правило, расположен на самом высоком уровне дома, где накапливается избыточная влажность и загрязняющие вещества.

К воздухообменнику подсоединены каналы распределения свежего и отработанного воздуха. К агрегату подключены и другие воздуховоды: один для забора свежего воздуха снаружи, а другой для отвода застоявшегося воздуха наружу. Воздухообменник управляет вентиляцией всего дома.



Вентиляция и фильтрация для лучшего качества жизни!

Хорошая вентиляция может обновлять воздух в доме с контролируемой скоростью. Фильтрация этого воздуха позволит значительно снизить присутствие загрязняющих веществ и тем самым снизить риск заболеваний.

Техническое обслуживание системы фильтрации остается гарантией правильной работы и оптимизации системы воздухообмена. Подробнее об обслуживании фильтров в зависимости от модели см. в разделе «Советы и решения».



Выравнивание давления воздуха в помещении

Если воздухообменник не выталкивает и не всасывает одинаковое количество воздуха, возникает отрицательный или положительный дисбаланс давления воздуха.

Важно не игнорировать влияние несбалансированной системы вентиляции.



Положительное давление воздуха Нагнетает горячий и/или влажный воздух в стены и изоляцию; конденсация может привести к плесени, грибку и гниению   Потери тепла	Отрицательное давление воздуха Инфильтрация некондиционированного воздуха увеличивает риск образования плесени и повышает затраты на электроэнергию   Возможная обратная тяга от приборов сгорания	Равное давление воздуха Расход приточного воздуха равен (куб. фут/мин) расходу отработанного воздуха   Балансировка требуется для всех агрегатов, если не указано иное



Прежде чем выбрать модель воздухообменника VänEE, домовладельцы и строители должны учитывать несколько моментов, например, важность поддержания нейтрального давления воздуха в помещении и то, как климат играет решающую роль в определении типа воздуха. Теплообменник обеспечит наибольшую пользу для внутренней воздушной среды дома.

Вы также можете обратиться к разделу «Часто задаваемые вопросы» и разделу «Советы и решения», чтобы узнать больше о давлении воздуха в помещении.



Возможные типы установки

Любая установка VänEE может быть оснащена несколькими воздухозаборными и выпускными решетками, обеспечивающими исключительную вентиляцию в каждом помещении. Они могут быть легко интегрированы в существующую систему принудительной вентиляции или могут быть установлены независимо, используя установку полностью канальной системы.



Полностью канальная система

В первую очередь для домов с теплыми полами, водяным отоплением или электрическим плинтусным отоплением. Эта полностью воздуховодная система эффективна, поскольку устройство улавливает загрязняющие вещества в источнике и распределяет свежий воздух по жилым помещениям.







Вытяжная канальная система

Для домов с системами принудительного воздушного отопления или вентиляционными установками (печь). Эта вытяжная канальная система эффективна, поскольку блок улавливает загрязняющие вещества в источнике.

Упрощенная система

Для домов с системами принудительного воздушного отопления или вентиляционными установками (печь). Эта упрощенная система проста в установке, так как в ней используются существующие воздуховоды печи или воздуховода.











Дополнительные сведения о типах установки можно найти в разделах “Часто задаваемые вопросы” и “Советы и решения”.

«Обмен воздуха в час» и другие вещи, которые вы должны знать о качестве воздуха и вентиляции

Переносимые по воздуху элементы коронавируса COVID-19 заставили всех сесть и обратить внимание на качество воздуха в помещении — и это хорошо, учитывая, что плохое качество воздуха не только способствует распространению болезни, но и утомляет. чувств и снижают производительность на рабочих местах.

Таким образом, все больше людей обращают внимание на системы вентиляции, циркуляции и вентиляции. На самом деле медицинские работники выступают за усиление вентиляции в зданиях для улучшения качества воздуха, но это не так просто, как кажется. Во-первых, многие современные здания спроектированы так, чтобы удерживать воздух внутри для повышения энергоэффективности, а окна не открываются. И простое включение переменного тока не поможет. Фактически, некоторые вентиляционные системы не предназначены для подачи свежего воздуха; вместо этого они просто рециркулируют воздух, который уже присутствует. Это может сбивать с толку. Вот пример:

Обмен воздуха в час (ACPH) имеет решающее значение

Обмен воздуха в час — это скорость, с которой воздух в закрытом помещении полностью рециркулируется, делая его более свежим и чистым. Чем выше скорость, тем полнее происходит смена воздуха. Это важно, поскольку вирусы и микробы, как правило, задерживаются в воздухе; Исследователи доказали, что COIVD-19 передается воздушно-капельным путем (при кашле, чихании и т.п.).

Хотя стандарта предпочтительного воздухообмена в час не существует, некоторые специалисты в области здравоохранения предполагают, что хорошая система вентиляции обеспечивает обмен воздуха не менее трех раз в час, в то время как исключительные системы обеспечивают обмен воздуха в закрытом помещении пять раз в час. час или больше. Чтобы дать вам некоторое представление, дом с одним открытым окном может ожидать примерно один обмен воздуха в час.

Чтобы узнать, как рассчитать обмен воздуха в час, воспользуйтесь этим удобным калькулятором.

Системы вентиляции могут играть определенную роль

Системы вентиляции и кондиционирования могут влиять на качество воздуха. Например, чистые воздушные фильтры могут положительно влиять на воздушный поток, повышая эффективность работы вентиляционных систем. И фильтры подходящего размера могут помочь улавливать пыль, перхоть и некоторые микробы. Таким образом, обеспечение того, чтобы системы вентиляции были в отличном рабочем состоянии, может помочь.

Очистители воздуха могут увеличить количество воздухообменов в час

Некоторые системы вентиляции внутри зданий рассчитаны на энергоэффективность и не так уж хороши для увеличения воздухообмена. Более того, старые системы не могут адекватно справляться с возросшей рабочей нагрузкой.
