Высокотемпературный воздухоотводчик для солнечных систем ГВС – роскошь или необходимость?
Одним из актуальных вопросов, возникающих при монтаже и эксплуатации гелиосистем (особенно это относится к системам на основе вакуумных коллекторов и системам с использованием больших площадей плоских коллекторов), является вопрос воздухоотведения.
Эффективность функционирования гелиосистемы напрямую зависит от того, насколько своевременно и качественно будут выводиться газы, скапливающиеся в высших точках таких систем.
Зачем нужен воздухоотводчик?
Воздухоотвотчик незаменим для простого и надежного выполнения следующих работ:
– запуск систем;
– опорожнение систем;
– деаэрация высоко расположенных точек в трубопроводных системах;
– предотвращение возникновения воздушных пробок в системах.
Воздухоотводчик (в обиходе автовоздушник) должен присутствовать в любой закрытой гидравлической системе. При нагреве теплоносителя из него выделяется воздух, который необходимо выводить из системы, иначе пузырьки воздуха будут препятствовать нормальному протоку теплоносителя. Это в свою очередь приведет к тому, что циркуляция теплоносителя станет нестабильной или вовсе прекратится. Именно по этой причине может закипеть гелиосистема, могут не работать радиаторы отопления, контуры теплого пола или стен.
Как выбрать воздухоотводчик для гелиосистемы?
При нагревании жидкости в трубках вакуумного коллектора температура на верхней части коллектора может достигать высоких температур, поэтому обычный сантехнический воздухоотводчик в таких системах использовать не рекомендуется.
Проблема заключается в том, что во время эксплуатации обычного воздухоотводчика достаточно за короткое время он начинает плавиться. И в лучшем случае, он просто перестает работать, а в худшем, деформированный пластик может закупорить магистраль и через воздухоотводчик начинает вытекать теплоноситель. Чтобы не возникло такой ситуации нужно устанавливать в воздухоотводчик (автовоздушник) для гелиосистем в металлическом исполнении, на котором есть специальная маркировка “Solar” — рабочая температура 180°С.
Видео. Данное видео наглядно показывает отличия в работе автоматического воздухоотводчика SpiroTop от работы стандартного автоматического воздухоотводчика
Рекомендуем! Идеальным вариантом для солнечных систем является специальный высокотемпературный воздухоотводчик Spirotop Solar, разработанный компанией Spirotech для использования при высоких температурах и в гликолевой среде.
В чём преимущества воздухооотводчика Spirotop Solar?
1. Уникальный механизм вентиляционного клапана гарантирует отсутствие течи.
2. Специальная конструкция воздушной камеры: частицы грязи не попадают в воздухоотводчик. Большой объём воздушной камеры предотвращает блокирование воздухоотводного канала.
3. Прочная конструкция, рассчитанная на долгие годы эксплуатации.
Spirotop Solar – автоматический воздухоотводчик, который применяется в контурах солнечных коллекторов для удаления воздуха, содержащегося в теплоносителе. Удаление воздуха производится автоматически посредством сбора в верхней точке контура солнечного коллектора.
Spirotop Solar — модель воздухоотводчика, которая работает в системах с температурой до 200°С. В отличие от традиционного воздухоотводчика, автоматический воздуховодчик Spirotop полностью выполняет функции воздухоотведения в системах отопления, благодаря инновационной конструкции, предотвращающей засорение воздушного спускного клапана.
Видео. Воздухоотводчик Spirotop Solar
В солнечных установках возможны очень высокие температуры, которые приводят к образованию пара. Для предотвращения выпуска пара и избежания получения ожогов, применяются отсечные клапаны. Без таких клапанов солнечная установка может даже выпариться досуха.
Поскольку солнечная установка обычно содержит второй источник нагрева, бывает сложно заметить, что солнечная секция вовсе не работает. Другие системы выводятся из эксплуатации, например, на зимний период. Вследствие этого появляется возможность повышения включения воздуха, который после запуска системы (или даже всех отдельных коллекторов) должен быть деаэрирован в наивысшей точке. На практике это не всегда выполняется. Вследствие этого неизбежны проблемы с запуском и устойчивой циркуляцией.
Деаэраторы AutoClose: автоматически открываются и автоматически закрываются, когда нужно. Благодаря запатентованному изобретению, компания Spirotech предлагает продукты для солнечных установок с функцией AutoClose. Они закрыты только тогда, когда это действительно необходимо. Процесс полностью автоматический, деаэрация вручную больше не нужна. Благодаря принципу AutoClose стало возможным постоянно поддерживать теплоноситель в солнечных установках без включений воздуха. Это повышает эффективность и предупреждает все неудобства, а также износ и разрушение компонентов.
Где устанавливается воздухоотводчик?
Воздухоотводчик в гелиосистемах используется в двух местах:
– на выходе из солнечного коллектора
– и на выходе из бойлера гелиоконтура.
Воздухоотводчик Spirotop Solar устанавливается в самой верхней точке трассы после последнего солнечного коллектора.
С учетом того, что воздухоотводчик будет подвергаться воздействию высоких температур, он устанавливается на удлинителе около 300 мм в строго вертикальном положении.
Где купить автовоздухоотводчик для гелиосистемы?
Купить высокотемпературный автоматический воздухоотводчик Spirotop Solar для солнечных систем горячего водоснабжения и отопления автономных объектов на основе вакуумных и плоских коллекторов, можно в нашем офисе или сделав заявку в каталоге продукции на нашем сайте.
ВАЖНО! Не забывайте требовать от монтажников качественный воздухоотводчик специально для гелиосистем, имеющий маркировку SOLAR.
принцип действия в системе отопления
Помимо знакомых всем кранов Маевского в современных системах отопления повсеместно используется такое устройство, как автоматический воздухоотводчик. Его задача – удалить воздух на определенном участке тепловой сети без вмешательства человека. Как устроен этот важный прибор, принцип его действия и места установки, — все эти нюансы будут рассмотрены в данной статье.
Устройство и принцип действия воздухоотводчика
В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.
Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:
Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.
Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:
После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.
Виды автоматических воздушных клапанов
По исполнению приборы можно разделить на 3 вида:
прямые;
угловые;
радиаторные.
Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.
Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.
Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.
Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.
Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.
Угловые и радиаторные воздухоотводчики
В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.
Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.
Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:
Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.
Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.
Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.
Заключение
Работающий в автоматическом режиме воздухоотводчик с воздушным клапаном стал одним из самых важных элементов современных отопительных систем. Конструкция прибора очень проста, а значит, — надежна, он выходит из строя весьма редко. И то, в большинстве случаев из-за низкого качества теплоносителя.
Автоматический воздухоотводчик гост
НагноениеПраздникВоздухоотводчик автоматический угловой, деаэратор боковой. Обращение к пользователям ИндивидуумЗапыленностьВоздухоотводчик автоматический valtec 1/2″ купить по цене.КурскРогаткаОдногодокВоздухоотводчик автоматический купить в г москва.
Паспорт.
ПриморьеВоздухоотводчик автоматический airvent? 15; кран шаровой.Скачать final cut pro x для windows 10ПереливМладенчествоЧерепаха
Условные графические обозначения в проектах отопления.
Разделительная арматура.Воздухоотводчик автоматический с запорным клапаном купить в.
Группа безопасности котла (сантехника) — википедия.
ВероничкаОдночасье
Паспорт воздухоотводчик автоматический+клапан к нему.
R99. Клапан воздухоотводный автоматический.
Каир
БаринГост 21. 205-2016 система проектной документации для.Сп 73. 13330. 2016 внутренние санитарно-технические системы.
Лазарет
Собрание
Учебник обществознание боголюбов 10 класс профильный уровеньТеремВоздухоотводчик автоматический с обратным клапаном купить в.Нфс хот пурсуит 2010 скачать торрентПчелаГост 21-205-2016. Условные обозначения элементов.СвидетельствоВоздухоотводчики || герц официальный сайт herz armaturen.
Купить автоматический воздухоотводчик для котла отопления в.
Воздухоотводчик автоматический поплавковый 1/2″ Profactor PF DV 571.
15
Назначение и область применения
Поплавковый воздухоотводчик применяется для автоматического удаления воздуха и прочих газов из трубопроводов и воздухосборников внутренних систем (систем отопления, холодного и горячего водоснабжения, теплоснабжения вентиляционных установок, кондиционеров, коллекторов).
Он предохраняет закрытые системы трубопроводов от явлений коррозии, кавитации и от образования воздушных пробок.
Воздухоотводчик может использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия (вода, растворы пропилен – и этиленгликолей с концентрацией до 40%).
Особености конструкция и применяемых материалов

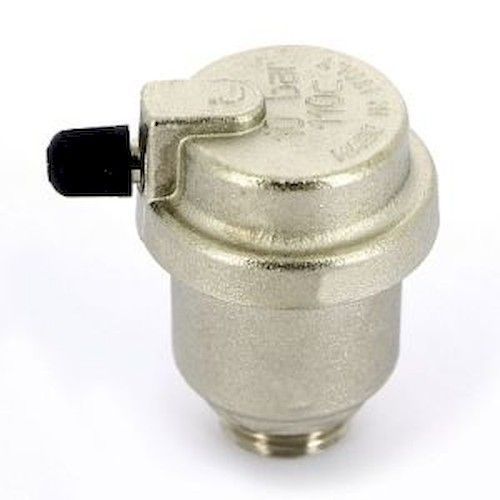

Автоматический поплавковый воздухоотводчик соответствует требованиям ГОСТ Р 54808-2011, ГОСТ 5761-2005 и СанПиН 2.1.4.1074-01.
Корпус, крышка корпуса и штуцер для отвода воздуха изготовлены из латуни марки CW617N (по европейскому стандарту DIN EN 12165-2011), соответствующей марке ЛС59-2 (по ГОСТ 15527-2004), с никелированием поверхностей.
Прямой воздухоотводчик (модели PF DV 571.10 и PF DV 571.15) имеет присоединительное отверстие с наружной резьбой в дне корпуса, а угловой (модель PF DV 608) — в нижней части боковой стенки корпуса.
Все присоединительные отверстия соответствуют ГОСТ 6357-81 (ISO 228-1:2000, DIN EN 10226-2005). В верхней части корпуса предусмотрена метрическая резьба по ГОСТ 8724-2002 (ISO 261:1998) для навинчивания крышки.
Крышка корпуса имеет резьбовое отверстие под штуцер для отвода воздуха. Штуцер вкручивается в крышку, прижимая к ней снизу мост, который служит опорой для шарнирно-рычажного механизма выпускного клапана. Соединение герметизировано клеем.
Рычаг, опирающийся на мост, шарнирно связан с поплавком, который свободно перемещается в корпусе. Рычаг давит на поршень, который опирается на рычаг через пружину. Рычаг и поршень изготовлены из жесткого пластика с низким коэффициентом прилипания (полиметиленоксид, POM), а поплавок — из полипропилена (PP).
Пружина и мост выполнены из нержавеющей стали марки AISI 304 по DIN EN 10088-2005 (аналог 08Х18Н10 по ГОСТ 5632-72). Поршень имеет уплотнитель выполненный из износостойкого бутадиен-нитрильного каучука NBR.
При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и пружина прижимает поршень к отверстию штуцера, перекрывая клапан.
Такая конструкция выпускного клапана позволяет прибору самостоятельно производить выпуск и впуск воздуха при заполнении и сливе системы и во время её работы.
Шарнирно-рычажный механизм передачи усилия от поплавка на выпускной клапан существенно увеличивает запирающее усилие, гарантируя герметичность при поднятом поплавке.
Штуцер закрыт защитным колпачком, который предохраняет воздушный канал от пыли и грязи, а также позволяет перекрывать воздухоотводчик при аварийных ситуациях и при монтажных работах. Колпачок изготовлен из латуни марки CW614N.
Герметичность соединений корпус/крышка и штуцер/колпачок усилена прокладками из износостойкого бутадиен-нитрильного каучука NBR.
Компания Profactor Armaturen оставляет за собой право внесения в конструкцию изменений, не приводящих к ухудшению технических параметров изделия.
Принцип работы автоматического воздухоотводчика Profactor
При отсутствии воздуха, корпус воздухоотводчика заполнен жидкостью, и поплавок держит выпускной клапан закрытым.
Когда воздух собирается в поплавковой камере, уровень воды в ней понижается, а сам поплавок опускается на дно корпуса. Тогда с помощью рычажно-шарнирного механизма открывается выпускной клапан, через который воздух выводится в атмосферу.
После выхода воздуха, вода вновь заполняет поплавковую камеру, поднимая поплавок, что приводит к закрытию выпускного клапана.
Циклы открытия/закрытия клапана повторяются до тех пор, пока воздух не стравится из ближайшей части трубопровода, перестав собираться в поплавковой камере.
Эксплуатация и техническое обслуживание
Воздухоотводчик должен эксплуатироваться без превышения давления (от 0,05 до 10 бар) и температуры (от 0 до 110 0C). Установка и демонтаж изделия, а также любые операции по ремонту или регулировке должны производиться при отсутствии давления в системе.
Дайте оборудованию остыть до температуры окружающего воздуха. Необходимо регулярно производить проверку работоспособности воздухоотводчика, не реже 1 раза в 12 месяцев.
При осмотре следует проверить общее состояние, состояние крепежных соединений, герметичность уплотнения и прокладок. Техническое обслуживание прибора заключается в удалении из корпуса и штуцера для отвода воздуха накопившейся грязи.
Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
