Сопловой воздухораспределитель VS-5
Заказать
Заказать

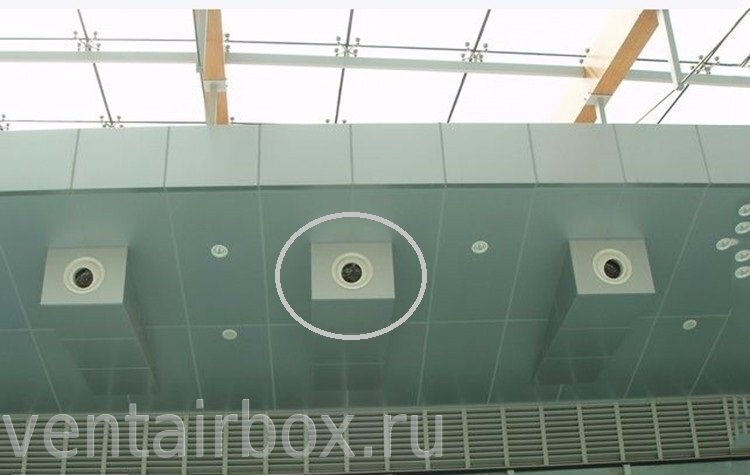

Сопловые воздухораспределители VS-5 предназначены для подачи охлаждённого или нагретого воздуха в помещение, где требуется значительная дальность выброса и низкий уровень шума.
- При объединении нескольких сопловых диффузоров в блок, значительно увеличивается длина выброса воздушной струи.
- Подбор сопловых диффузоров можно осуществить с помощью диаграмм в каталоге или программы подбора (размещена в разделе программы).
- Имеют подвижные сопла с целью изменения направления воздуха.
- Угол направления подачи воздуха можно изменять: вручную во всех направлениях в пределах ±30°; с помощью электропривода или термостатического регулирования в горизонтальном или вертикальном направлении в пределах ±30°
- Выбор угла определяется температурой приточного воздуха.
- Подвижное сопло установлено в корпусе так, что даже для самого большого типоразмера 400 оно не выступает за поверхность стены более чем на 45 мм.
- Изготавлены из штампованного адонированного алюминия.
- Могут быть окрашены методом порошкового напыления в любой цвет согласно палитре RAL.

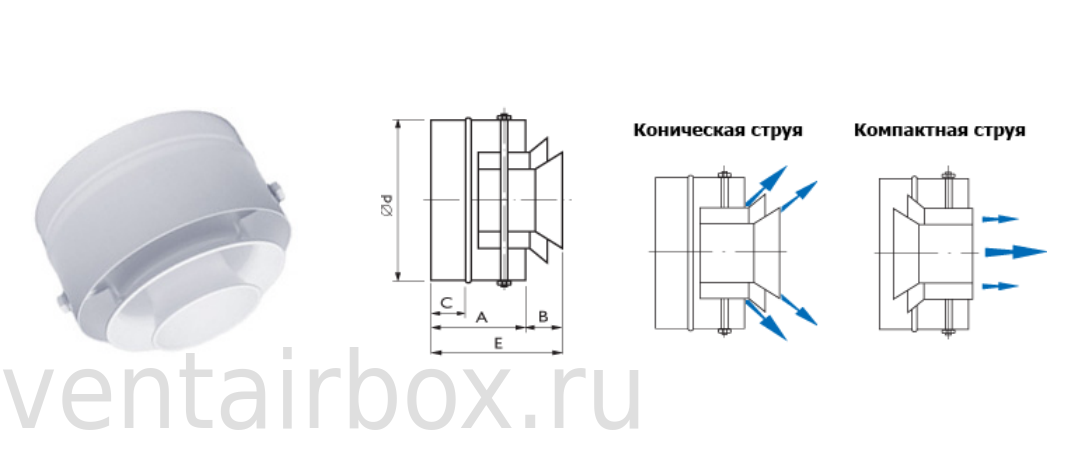

Размеры воздухораспределителей VS-5
| Типоразмер | D0 | Dz | D4 | L1 | L2* | Aef(m)2 | Вес (кг) |
| 100 | 98 | 146 | 40 | 87 | -5 | 0.0013 | 0.20 |
| 125 | 123 | 171 | 64 | 91 | -1 | 0.0032 | 0.27 |
| 160 | 158 | 206 | 82 | 98 | 11 | 0. 0053 |
0.3 |
| 200 | 198 | 252 | 108 | 108 | 19 | 0.0092 | 0.55 |
| 250 | 248 | 312 | 136 | 121 | 29 | 0.0145 | 0.77 |
| 315 | 313 | 377 | 174 | 145 | 35 | 0.0238 | 1.12 |
| 400 | 398 | 472 | 230 | 171 | 45 | 0.0415 | 1.64 |
Техническая документация на сопловые воздухораспределители VS
