Воздухораспределители

Воздухораспределители "СТРУЗА ИНЖИНИРИНГ" реализует инженерные системы здания или помещения на вашем объекте "под ключ". Отправьте заявку на email [email protected] или позвоните по телефону +7 (499) 113-68-14, и наш инженер подготовит вам наше коммерческое предложение.

Воздухораспределителем называется специальное приспособление, доставляющее чистый воздух в вентилируемое помещение, по-другому его ещё называют «диффузор», мембрана или насадка. Применение воздухораспределителей при проектировании вентиляции выполняет распределительную задачу по перемещению объёмов кислорода, создавая тем самым циркуляцию воздушного пространства в рабочей зоне. Материал, из которого изготавливают распределители воздуха – это сталь с алюминиевым или полимерным покрытием. Задачей устройства является обеспечение равномерной подачи и распределение воздуха внутри вентилируемой комнаты.

Места использования и назначение диффузоров

Устройства по распределению воздуха чаще всего применяют в таких местах, как:

  • Офисные комнаты.
  • Места общественного питания.
  • Квартиры повышенного комфорта.
  • Торговые отделы.

К целевому назначению для установки воздухораспределителя можно отнести:

  1. Создание комфортного микроклимата в закрытом вентилируемом помещении.
  2. Изменение схемы подачи кислорода в комнаты.
  3. Разбавление тепловой нагрузки.
  4. Удаление мельчайших пылинок в воздухе при помощи вытяжной системы.
  5. Поддержание установленной неравномерности температуры и сохранение скорости перемещения воздуха.

С помощью мембраны можно при необходимости отрегулировать объём (увеличить или уменьшить) поступающего в вентилируемое помещение кислорода.

Виды распределителей воздуха

Воздухораспределители

В помещении очень важно правильно не только установить диффузор, но и подобрать наиболее подходящий вид исходя из технических параметров помещения. Выборочный ряд насадок очень широк и позволяет выбрать оптимальный вариант. Эти мембраны представлены в виде плафонов, воздуховодов, решёток, перфорированных панелей, насадок с форсунками и многих других. Вот краткое описание действия устройства:

  1. Плафоны – устройства для распределения кислорода, состоящие из нескольких концентрических насадок. При неподвижных диффузорах образуется горизонтальный поток, а при перемещающихся диффузорах – струя воздуха может быть горизонтальной или вертикальной, в зависимости от температуры подаваемого кислорода (при тёплом – вертикально, при холодном – горизонтально).
  2. Решётки – классический вариант размещения в стенах комнат без навесных потолков или в случае расположения приточного воздуховода под потолком в коридоре. Решётки бывают металлические, пластмассовые или декоративные деревянные.
  3. Перфорированные панели подходят для размещения в навесных потолках. Преимущество такого распределителя это его лёгкий вес. Направление приточного потока в таком случае всегда горизонтальное, препятствует запылённости воздуха в помещении.
  4. Воздухораспределители с насадками устанавливаются непосредственно в стенах на отдельный воздуховод. Насадки могут быть отрегулированы с помощью специально предусмотренного приёмника давления и шибера.

Классификация диффузоров по местоположению в помещении разделяется на воздухораспределители для крепления на потолок, стены и пол. К видам настенного или потолочной насадки относятся вихревые диффузоры. Это устройства, имеющие форму круга или квадрата, со специальной прокладкой по контуру, для более плотного крепления к поверхности. С обратной стороны вихревой диффузор оснащён воздухонаправляющим кольцом и крыльчаткой (кроме вариантов приточной вентиляции, там отсутствует крыльчатка). Монтаж такой насадки осуществляется с помощь кронштейнов или отверстий во фланце.

Рассматривая напольные распределители воздушного потока, следует отметить, что они занимают лидирующие позиции по интенсивному теплообмену в вентилируемых комнатах. Этот эффект достигается благодаря размещению в корпусе самого диффузора поперечных рёбер с наклонно в сердечниках. Подвидами насадок для размещения на полу являются распределители с наличием регуляции и без регуляции. Преимущество регуляции состоит в том, что можно установить направление струй кислорода и расхода объёма воздушного потока на определённой площади.

По материалу изготовления мембраны делят на металлические (из стали, алюминия) и пластиковые модели. По поводу металлических можно сразу сказать, что они более долговечны и имеют высокую степень прочности, а вот пластиковые, в отличие от металлических, не подвержены коррозии, имеют более лёгкий вес и многообразны по расцветкам и размеру.

Выделяют особые модели насадок для регуляции потоков в местах с высоким уровнем влажности микроклимата.

Рекомендации по выбору насадки

Для того чтобы определиться с принятием решения о приобретении конкретного вида распределителя потоков, нужно не торопиться, а внимательно ознакомится со всеми параметрами и тонкостями в установке и применении устройства.

  • Рекомендуется рассчитывать предполагаемый расход приточного потока, параметры микроклимата в рабочей зоне и само количество необходимых распределителей на стадии проектирования вентиляции.
  • Учитывать шум от работы распределителя воздуха. Нормы такого шума должны быть в пределах 25 — 35 единиц.
  • Определить параметры потерь нагрузки (5 — 35 Па).
  • Знать расположение систем кондиционеров, вытяжных устройств, а также аэрогидродинамические характеристики вентилируемого помещения, чтобы подстроить под них воздухораспределитель.

При применении воздухораспределителей при проектировании вентиляции имеет значение выбор насадки, которая поможет решить проблему высокого уровня содержания пыли (например, в производственных цехах).

Руководство по установке

При установке, создании проектов системы распределения потоков обязательно нужно принимать во внимание технические характеристики вентилируемой комнаты, влияющие на распределение воздушного потока в ней. К ряду таких особенностей можно отнести:

  • препятствия, мешающие свободному перемещению кислорода.
  • сильные источники теплового действия вблизи от планируемого места установки распределяющего устройства.
  • наличие переменного расходования кислорода или изменение температурного показателя комнатной атмосферы.

Установка насадок, распределяющих кислород, возможна на потолке, стенах, в напольном покрытии, благодаря чему поддерживается влажность и равномерная циркуляция потоков в аудитории. Диффузоры подлежат обязательному применению для проведения мер противопожарной безопасности. Такие распределители создают завихрения воздушных потоков, чем содействуют перемещению кислорода и его циркуляции в комнате.

Перемешивающие системы вентиляции

Перемешивающую вентиляцию называют еще «распределением воздуха посредством турбулентного потока». Это наиболее популярная система распределения воздуха. Она организуется при помощи ВР, подающих воздух в помещение воздушными струями, имеющими высокую скорость и турбулентность, вызывающими интенсивную циркуляцию воздуха. В результате происходит перемешивание свежего воздуха приточной струи с воздухом помещения.

Воздухораспределители

Если происходит полное перемешивание, на определенном расстоянии от места притока параметры воздуха (температура, относительная влажность, скорость движения), а также содержание загрязняющих веществ будут одинаковыми в любой точке обслуживаемого помещения. Объемный расход приточного воздуха, как правило, невелик по сравнению с общей перемещаемой массой воздуха в помещении. Начальная скорость приточной струи может изменяться в зависимости от конкретных условий в очень широком диапазоне – от 2 до 20 м/с. Разность температур между приточным воздухом и воздухом в помещении также может быть достаточно высокой как в режиме отопления, так и в режиме охлаждения помещения. Температура воздуха будет практически одинаковой там, где обеспечивается достаточно интенсивное перемешивание воздуха, и, напротив, в застойных зонах могут иметь место значительные температурные перепады. Следует отметить, что на наличие и размеры застойных зон, помимо приточных струй, оказывают влияние естественные конвективные потоки, формируемые в конкретном помещении. Формирование конвективных потоков и их характеристик определяется множеством факторов, таких, в частности, как наличие локальных источников тепла, их мощность, размеры и расположение в помещении, теплоизоляция ограждений помещения и т. п. Отметим, что критичными представляются случаи, когда застойные зоны образуются в рабочей (обслуживаемой) зоне помещения; менее критичны ситуации, когда застойные зоны расположены за пределами рабочей зоны, например, в верхней зоне помещения. Наличие в помещении застойных зон, независимо от вида используемого ВР, более неприятно при отопительном режиме работы вентиляции, в силу естественной тенденции нагретого воздуха перемещаться вверх за пределы рабочей зоны.

Размеры застойных зон можно уменьшить путем соответствующего увеличения объемного расхода и скорости приточного воздуха. Эта, на первый взгляд, банальная операция не должна нарушать комфорт пользователей, находящихся на рабочем участке. В этом смысле довольно проблематичным представляется использование перемешивающих систем с напольным распределением воздуха, когда из-за высокой скорости движения воздуха в обслуживаемой зоне могут возникать условия ощутимого дискомфорта. Если же условия комфорта не являются обязательными (например, на участках, где не предусмотрено постоянное присутствие людей), то явление температурного расслоения воздуха по высоте может позволить снизить холодильную нагрузку.

Виды ВР для перемешивающих систем воздухораспределения приведены в табл. Классификация ВР, представленная в табл., не претендует на то, чтобы быть исчерпывающей.

Таблица
Виды воздухораспределителей для перемешивающей вентиляции
Вид Подвиды
Приточные решетки - для установки в стене или воздуховоде
- с одним или двумя рядами лопаток
- с неподвижными горизонтальными лопатками
Потолочные ВР (плафоны) - многодиффузорные круглые
- многодиффузорные квадратные (пря-
моугольные) с различными направле-
ниями приточных струй (секторные
кольцевые, с перфорированной крыш-
кой и т. п.)
ВР, формирующие быстро
затухающие струи
- щелевые, устанавливаемые в потолке
или стене
- квадратные или круглые, устанавли-
ваемые в потолке
- с регулируемыми элементами (стен-
ные, потолочные)
- с перфорированной элементами, уста-
навливаемые в потолке или стене
ВР, формирующие закру-
ченные струи
- круглые или квадратные с неподвиж-
ными или регулируемыми закручивателями
- щелевые, устанавливаемые в стене
ВР с регулируемой гео-
метрией
- с регулируемыми лопатками
- с неподвижными лопатками и с регули-
руемым «цилиндром», двухструйные
Сопловые ВР - с шаровой или полусферической камерой
- с воздухораздающими элементами-за-
кручивателями
- с рядом воздухораздающих элементов
ВР напольные - круглые, с закрученным воздушным потоком
- кресельные
- напольные и лестничные решетки


Рекомендации по установке диффузора

  1. Элемент крепления следует выбирать в зависимости от формы мембраны и конструкции потолка, стен или пола.
  2. Устанавливать этот элемент надо на этапе строительства конструкции помещения, в соответствии с проектным планом.
  3. Сделать отметку о размещении крепежа на поверхности, где планируется установить.
  4. Отметить место крепления потолка и его каркаса (при врезании в гипсокартон, или вмонтировании в натяжной потолок).
  5. Сделать разметку габаритов конструкции на стене (для определения занимаемого пространства).
  6. С помощью болгарки сделать обнижение в стене (зазор должен быть примерно 5 мм).
  7. Далее нужно вставить корпус воздухораспределителя и проставить на стене отметку для обозначения точек крепления.
  8. Используя перфоратор сделать отверстия нужного диаметра.
  9. Обработать герметиком стыки со стеной и выполнить крепление элемента.
  10. При помощи болтов и саморезов прикрепить насадку.
  11. Производится демонтаж лицевой панели и установка параметров воздухораспределения.
  12. После окончания монтажа мембраны выполняется этап настройки. Он включает в себя соединение и подключение измерительного нипеля и микронанометра.
  13. Мыть устройство следует по мере загрязнения с использованием тёплой воды и моющего средства.

Виды воздухораспределителей

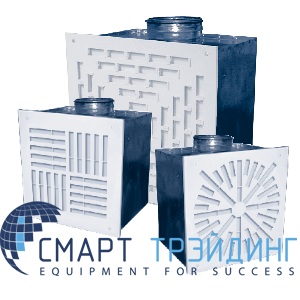

Квадратные или прямоугольные многодиффузорные плафоны

Характеристики ВР данного типа аналогичны характеристикам ВР с концентрическими конусами. Они бывают секторные кольцевые (рис. 1), с перфорированной крышкой, со съемной лицевой панелью. Распределение воздуха может осуществляться в различных направлениях – от 1 до 4 – благодаря специальной конфигурации диффузоров. Модель со съемной панелью переключается из режима охлаждения с горизонтальной подачей воздуха в режим отопления с вертикальной подачей.

Диффузоры делают из листовой стали, окрашенной порошковым способом, или анодированного алюминия. Типоразмеры квадратных секторных кольцевых моделей варьируются от минимального 150 х 150 мм до максимального 600 х 600 мм с объемным расходом воздуха от 100 до 3 600 м3/ч. Прямоугольные модели имеют размеры от 225 х 150 мм до максимального 600 х 450 мм с объемным расходом воздуха от 150 до 2 800 м3/ч.

Функциональные параметры и способ установки аналогичны приведенным для кольцевых моделей. Высота установки варьируется от 2,4 до 3 м. У диффузоров, установленных с линейным перепадом, дальность выброса сокращается на 40 %, а воздушный поток подается под определенным углом к линии горизонта.

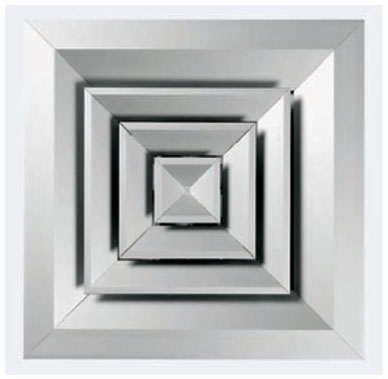

Квадратный многодиффузорный плафон

Рисунок 1.

Квадратный многодиффузорный плафон

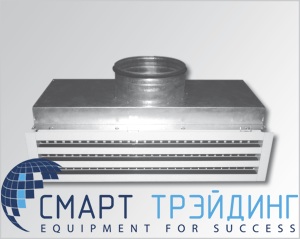

Щелевые ВР

Щелевые потолочные ВР обеспечивают хорошее распределение воздуха, особенно вблизи стен, остекленных по периметру, и в силу особенностей дизайна и небольших габаритов легко вписываются в подвесные потолки, не изменяя общий вид помещения. Их отличительная особенность – возможность обеспечивать хорошее распределение воздуха в системах с переменным расходом воздуха.

Щелевые ВР могут иметь одну или несколько приточных щелей, каждая из которых может оснащаться регуляторами направления приточной струи, позволяющими ориентировать ее перпендикулярно вниз либо параллельно потолку. Имеются модели с одной или двумя щелями с несколькими направляющими струи, с независимой регулировкой (длина каждой составляет 150 мм), обеспечивающими переменное распределение воздуха в обе стороны. Функционирование в режиме «направление струи вниз» используется при периметральной установки вблизи оконного остекления, что позволяет минимизировать воздействие солнечного излучения летом и «отрицательную радиацию» в зимний период. Приточные струи, параллельные потолку, настилаются на него, если отклонение от горизонтали не превышает 45°. При больших углах приточные струи опускаются в помещение. Использование в системах распределения воздуха ВР с двумя и более щелями позволяет обслуживать помещения большой площади.

ВР изготавливаются из анодированного прессованного алюминия. Стандартные типоразмеры варьируются от 56 до 260 мм по ширине, максимальная длина одного диффузора составляет 3 000 мм.

Объемный расход воздуха – от 50 до 650 м3/ч на погонный метр.

Дополнительное оборудование – регулировочная дроссельная заслонка и коробка из оцинкованного стального листа с боковым креплением (в том числе с внутренней изоляцией). Имеются также фальш-диффузоры с закрытой задней частью и линейными элементами для забора воздуха.

Высота установки ВР составляет от 2,6 до 4 м.

ВР, формирующие быстро затухающие струи

Суть явления в том, что выходящие из ВР приточные струи воздуха вдоль по направлению движения интенсивно перемешиваются с воздухом помещения. Чем больше объем увлекаемого воздуха, тем эффективней перемешивание и равномернее распределение температуры воздуха, тем выше уровень комфорта в помещении. Бесспорным преимуществом данных ВР можно считать и то, что с их помощью можно подавать холодный приточный воздух, что в свою очередь позволяет сократить размеры воздуховодов.

«Коэффициентом индукции» ВР называют отношение расхода воздуха в струе к расходу приточного воздуха на единицу длины от ВР. Чем выше «коэффициент индукции», тем выше скорость смешивания двух воздушных потоков и равномернее распределение температуры.

Обычные ВР имеют ограниченные значения «коэффициента индукции», и, если при проектировании системы кондиционирования были допущены ошибки, либо если ВР установлены неправильно, холодный воздух плохо перемешиваясь в помещении поступает в рабочую зону, что, естественно, не в лучшую сторону влияет на уровень комфорта.

Для недопущения такого явления разработаны так называемые высокоиндукционные ВР, в основу работы которых положен принцип дробления приточной струи на множество отдельных струй, каждая из которых вовлекает при движении определенную часть воздуха помещения. Отсюда следует, что при равных расходах приточного воздуха высокоиндукционные ВР в состоянии увлечь существенно большую воздушную массу и создать таким образом более высокий эффект перемешивания по сравнению с обычными ВР.

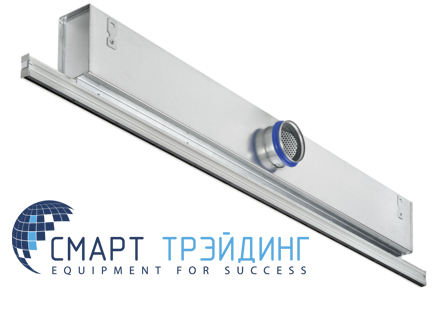

Щелевые потолочные ВР

Щелевые потолочные ВР, формирующие быстро затухающие струи, состоят из алюминиевого воздухораспределительного короба (рис. 2) и перфорированного подающего воздушного патрубка из прессованного алюминия. Подача воздуха в помещение осуществляется в виде множества малых воздушных струй толщиной не более 3 мм в переменных направлениях под углом 45º друг к другу. При этом имеется также небольшая вертикальная струя, ее задача – стабилизировать общие параметры потока и сделать так, чтобы определенный объем приточного воздуха доходил до центра помещения.

Высокий уровень подмешивания (соотношение 1 к 25) и, как следствие, быстрое выравнивание температуры воздуха позволяют существенно снизить зависимость параметров воздуха в помещении от температуры приточного воздуха и высоты помещения. Данный вид ВР обеспечивает высокий комфорт в помещении, поскольку приточный воздух мало турбулентен; при этом температурный перепад между воздухом помещения и приточным составляет до 14 °С. Например, для поддержания в помещении температуры воздуха 26 °С можно использовать приточный воздух, имеющий температуру 12–13 °С, и отказаться от необходимого в таких случаях в летний период второго подогрева.

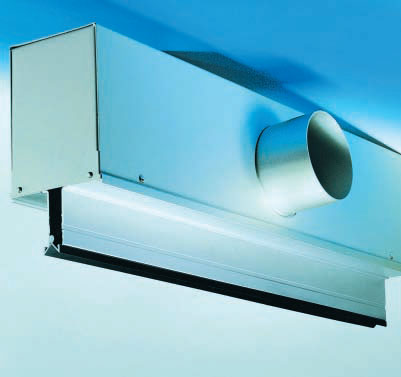

Щелевой ВР, формирующий быстро затухающие струи

Рисунок 2.

Щелевой ВР, формирующий быстро затухающие струи

ВР отлично подходят для систем с переменным расходом (глубина регулирования до 20 %), поскольку сокращение расхода воздуха не приводит к повышению скорости перемещения воздуха в помещении. При малом расходе угол расширения приточной воздушной струи не меняется, поэтому коэффициент индукции остается неизменным. Приточная струя с квазипостоянным расходом воздуха поступает в рабочую зону под углом 90°, что обеспечивает распределение приточного воздуха непосредственно в обслуживаемой зоне. При этом приточный воздух никак не контактирует с потолком, что предотвращает создание эффекта Коандаà и загрязнение поверхности потолков.

В силу малой ширины ВР (от 15 до 45 мм) их можно устанавливать в подвесных потолках из квадратных плит или гипсокартона практически невидимыми. Объемный расход воздуха – от 20 до 250 м3/ч на погонный метр.

Таким образом, к преимуществам ВР, формирующие быстро затухающие струи, следует отнести превосходное распределение воздуха (и, следовательно, высокий комфорт пользователей), возможность использовать значительный температурный перепад (что сокращает объемный расход и позволяет подавать воздух при температуре 13 °С), а также простоту, с которой они вписываются в окружающий интерьер.

Индивидуальное кондиционирование

Локальное воздухораспределение оказывается востребованным, когда расположение людей, находящихся в помещении, является фиксированным и постоянным во времени. Это, в частности, офисные помещения, конференц-залы, театрально-концертные залы, где местонахождение каждого посетителя определено изначально, и, как следствие, в пределах установленной зоны вентиляцию можно сосредоточить на отдельных участках. Это позволяет сократить затраты на ненужный в этом случае климат-контроль всего обслуживаемого объема. Распределение воздуха можно организовать посредством оборудования, полностью встроенного в мебель или окружающие предметы обстановки, как, например, подкресельные ВР в зрительных залах или линейные ВР или решетки, встроенные в ступеньки лестниц спортивных комплексов.

В более совершенных системах кондиционирования воздуха регулирование параметров воздуха доверено самому пользователю. В таких случаях речь идет об индивидуальной вентиляции. Пользователь регулирует объемный расход воздуха, направление и в некоторых случаях температуру приточного воздуха, создавая таким образом оптимальный для себя микроклимат. Типичным примером таких систем служат вентиляционные сети офисных помещений, где в силу различия, и зачастую весьма существенного, индивидуальных предпочтений, создать комфортные условия для всех без индивидуальной регулировки практически невозможно. На рис. 3 показана вентиляционная система, где напольные ВР сочетаются с ВР, расположенными непосредственно в зоне рабочего места.

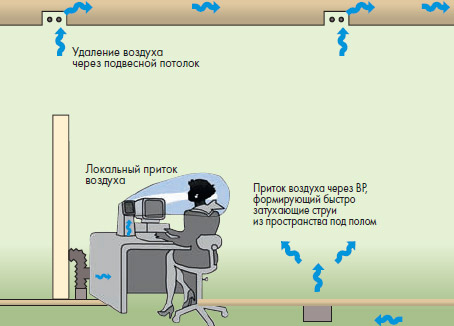

Офисная система индивидуальной вентиляции

Рисунок 3.

Офисная система индивидуальной вентиляции

Щелевые ВР, встраиваемые в стены

Щелевые ВР, встраиваемые непосредственно в стены, являются весьма привлекательной альтернативой для организации кондиционирования офисов. Сегодня, чтобы при равной высоте здания увеличить число рабочих этажей, многие офисы проектируются без подвесных потолков. Применение подобных ВР представляет собой достаточно простое решение. ВР может быть приточным или вытяжным, имеющим одну или две щели, и оснащаться выпускными соплами, расположенными в сомкнутый ряд. Элементы ВР изготавливаются из пластмассы и могут вращаться, изменяя угол выпуска воздуха. Имеются также ВР, оборудованные встроенным шумоглушителем (рис. 4). Такие ВР имеют акустическую коробку, которую можно монтировать непосредственно в стену на этапе ее строительства. Коробка имеет муфту, к которой подключается гибкий воздуховод. Со стороны помещения в стене вырезается проем для рамки ВР. По окончании строительства и отделочных работ части ВР соединяются. Использование съемных элементов облегчает уход за конструкцией и отвечает гигиеническим требованиям. Алюминиевые ВР имеют вставки, которые дробят приточную струю на множество мелких потоков. Положение вставок регулируется в зависимости от фактической формы помещения.

ВР позволяют получить поток приточного воздуха без сквозняков в помещениях высотой до 7 м с кратностью воздухообмена 6 ч-1. Температурный перепад может составлять до 8 °С. К преимуществам данного решения можно отнести экономию подпотолочного пространства, установку ВР в стены и их оборудование шумоглушителями. Встраиваемые в стены линейные ВР особенно эффективны в сочетании с излучающими потолочными системами. Здесь приточный воздух настилается на панель и увеличивает конвективный теплообмен.

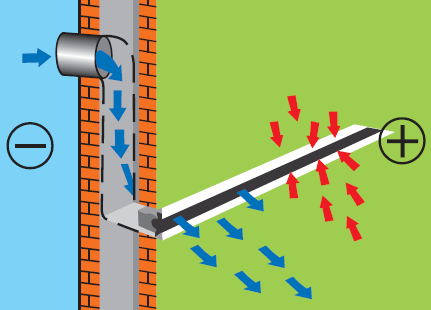

Принцип работы комбинированного приточно-вытяжного щелевого ВР, встраиваемого в стену

Рисунок 4.

Принцип работы комбинированного приточно-вытяжного щелевого ВР, встраиваемого в стену

Квадратные и круглые потолочные ВР, формирующие быстро затухающую струи

Данные модификации оснащаются рядом специальных элементов, которые обеспечивают быстрое затухание приточных струй при различных геометрических формах ВР. Типоразмеры варьируются от 300 х 300 мм до 800 х 800 мм. Объемный расход воздуха – до 2 000 м3/ч.

ВР с регулируемыми насадками

ВР с регулируемыми насадками имеют ряд небольших насадок с независимой регулировкой. Такие ВР, устанавливаемые в стенах, прямоугольной формы со стальной выпуклой крышкой, в которой установлены насадки из ABS. Их диаметр – 35 мм. Потолочные круглые ВР для открытого монтажа с насадками из ABS диаметром 57 мм. Обе модификации ВР устанавливаются на изолированный воздуховод, оборудованный приемником давления и регулирующим шибером.

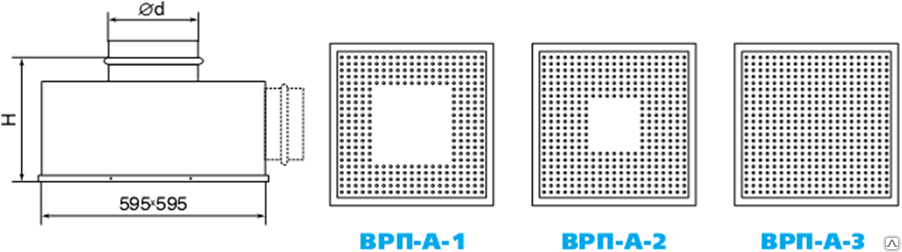

ВР с перфорированной крышкой

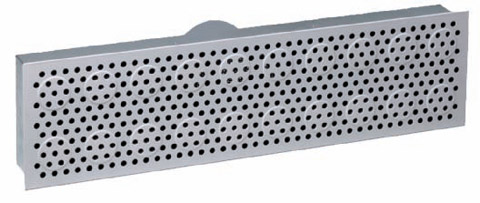

Перфорированные ВР (рис. 5), предназначенные для установки в подвесные потолки, имеют настолько малый вес, что не требуют никаких дополнительных подвесных систем. Направление приточной струи – радиально-горизонтальное. В силу этого образующаяся приточная струя препятствует запыленному воздуху помещения соприкасаться с поверхностью ВР, и поэтому он не загрязняется.

Стенной ВР с перфорированной крышкой

Рисунок 5.

Стенной ВР с перфорированной крышкой

Существуют ВР, формирующие быстро затухающую струю для установки в верхней части стены. Регулируемые насадки могут поворачиваться на 360° и обеспечивают распределение стабильного высоко-турбулентного воздушного потока в любом направлении. Данный тип ВР разработан специально для использования в сочетании с канальными вентиляционными конвекторами в подвесных потолках и имеет чрезвычайно низкий коэффициент потери нагрузки. Типичный пример их использования – гостиничные номера, где даже при асимметричном относительно комнаты расположении ВР воздух может направляться в самые отдаленные уголки помещения.

Как узнать цену и получить коммерческое предложение

Чтобы узнать цену решения для вашего объекта, вы можете:

  • Отправить быструю заявку ниже, приложив при необходимости проект, план или смету.
  • Отправить заявку на email: [email protected]
  • Позвонить прямо по телефону +7 (499) 113-68-14 и получить консультацию.

Отправить заявку

Воздухораспределительные устройства

Воздухораспределительные устройства представляют собой концевые элементы в системе вентиляции помещений.

Такие устройства должны иметь максимально простую конструкцию и быть удобными в монтаже, а также удовлетворять архитектурным и эстетическим требованиям.



Простейшими воздухораспределительными устройствами являются отверстия в приточных воздуховодах, закрытые обычной или просечной сеткой. Такие отверстия могут снабжаться специальными движками, позволяющими перекрывать воздуховод и тем самым регулировать количество подаваемого воздуха.



Отверстия, закрытые решетками, являются наиболее распространенной разновидностью воздухораспределительных устройств. Подобные устройства не создают излишней подвижности воздуха, экономичны и справляются со своими функциями быстро и качественно. Изготавливаться решетки могут из металла либо из пластика. Металлические решетки более прочные и долговечные; пластиковые значительно легче по весу, не подвергаются коррозии и могут быть различного цвета, что является немалым преимуществом с точки зрения дизайна.



Воздухораспределительные устройства бывают приточные и вытяжные. Приточные устройства распределяют в помещениях воздух, поступающий извне, вытяжные удаляют отработанный воздух из помещения наружу.



Различают также регулируемые и нерегулируемые воздухораспределительные устройства. С целью достижения максимальной эффективности специалисты рекомендуют использовать регулируемые воздухораспределительные устройства, которые снабжаются регуляторами направления, расхода и характеристик струи.



Регулятор направления — это жалюзи, посредством которых потоку воздуха задается желаемое направление. Это особенно удобно в помещениях с ограниченным пространством. Регулятор расхода способствует повышению КПД устройств и снижению уровня издаваемого ими шума.



Что касается регулятора характеристик струи, то универсальные модели воздухораспределительных устройств (решеток и диффузоров) способны формировать несколько типов струй. Струи воздуха могут быть веерными, плоскими, коническими, наклонными и вертикальными.



Некоторые модели решеток могут применяться в агрессивных и влажных средах. Однако следует иметь в виду, что помимо решеток к числу воздухораспределительных устройств относятся диффузоры, которые используются в вытяжных системах вентиляции и кондиционирования.



Диффузорами называются потолочные воздухораспределительные элементы, снабженные функцией плавного регулирования расхода воздуха, осуществляемого посредством вращения центрального диска. Эти устройства изготавливаются из стали и окрашиваются посредством порошкового напыления в белый цвет. Диффузоры достаточно широко применяются в жилых помещениях.
Воздухораспределительные устройства могут направлять воздух в 1, 2, 3 или 4 стороны. В жилых помещениях решетки и диффузоры, как правило, устанавливаются на стенах выше обслуживаемой зоны, а в производственных помещениях воздухораспределительные устройства монтируют непосредственно в систему вентиляции.

Воздухораспределители Арктос


Воздухораспределительное оборудование, изготавливаемое на заводе «Арктос», имеет высокое качество, множество вариантов исполнения и  дополнительных функций.

  • 1ДПЗ, 1ДКЗ, 2ДПЗ М, 2ДКЗ М, закручивающие
  • ДИН, индустриальные
  • ДКП
  • ДКУ, ДКУ-Т, ДКК, 1ДКФ, 2ДКФ, конические
  • ДКВ, вихревые
  • ещё... ↓
  • ДПУ, пластиковые

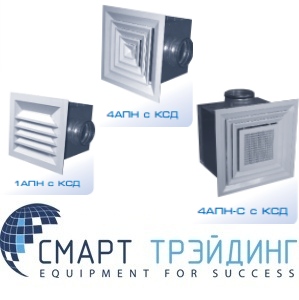

  • 1АПН, 1АПР, односторонние диффузоры
  • 2АПН, 2АПНу, 2АПР, 2АПРу, двухсторонние диффузоры
  • 3АПН, 3АПР, трёхсторонние диффузоры
  • 4АПН, 4АПР, четырехсторонние диффузоры
  • 4АПН-C, 4АПР-C, четырехсторонние диффузоры
  • ещё... ↓
  • 4АПН-П, 4АПР-П, четырехсторонние диффузоры

Мы поставляем оборудование компании «Арктос» - крупнейшего завода-изготовителя воздухораспределительного, теплового, канального оборудования, изделий для «чистых» помещений. На базе завода была создана научно-исследовательская лаборатория аэродинамики и акустики. Благодаря этому вся продукция завода высокотехнологична, и отвечает современным международным стандартам качества.


Воздухораспределительное (ВР) оборудование, производимое компанией «Арктос», представлено следующими видами, представленными на схеме.

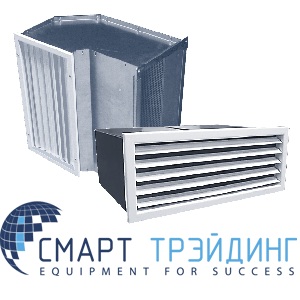

Щелевые решетки подразделяются на приточные и вытяжные. Приточные предназначены для подачи воздуха в системах кондиционирования и вентиляции, а также для контроля силы и направления воздушной струи. Вытяжные решетки – для удаления воздуха из помещений.


Инспекционные решетки также используются для подачи и удаления воздуха. Решетки этого типа устанавливают в вентиляционный проем в подшивном потолке или стене и позволяют обеспечить доступ к вентиляционному оборудованию.


Вентиляционные решетки подразделяются на несколько типов.


Переточные используются для обеспечения движения воздуха между двумя помещениями. Устанавливаются в стенной или в дверной проем.


Наружные решетки применяются для установки в вентиляционных проемах со стороны улицы и имеют конструкцию, препятствующую попаданию осадков в воздухопроводные каналы.


Перфорированные решетки инсталлируются в выходных отверстиях систем кондиционирования и вентиляции и служат для подачи и удаления воздушных масс в помещениях. Помимо этого перфорированные вентиляционные решетки могут устанавливаться в системах отопления и осуществлять декоративно-защитную функцию.


Радиусные решетки не имеют рамок и устанавливаются непосредственно в проём вентиляционного канала. Такие решетки имеют закругленную форму жалюзи необходимого радиуса.


Сотовые вентиляционные решетки созданы для удаления и притока воздуха в каналах систем кондиционирования и вентиляции. Имеют жестко зафиксированную решетку с высоким коэффициентом живого сечения.


Защитные решетки производятся круглой и прямоугольной формы и служат для защиты элементов систем перемещения воздуха от проникновения туда мелких животных или посторонних  предметов. Имеют мелкоячеистую структуру.


Инерционные решетки позволяют исключить свободное перемещение воздушных масс в вентканалах. Жалюзи снабжены уплотняющим материалом для лучшей изоляции.


Решетки с фиксированными и поворотными жалюзи отличаются соответственно возможностью регулировать направление потока воздуха.


Напольные ВР могут иметь жесткую либо рулонную конструкцию и устанавливаются в фальшполы, проёмы систем отопления воздухом.


Диффузоры различаются по типу раздачи воздуха, форме, влиянию на струю воздуха, месту установки. Монтируются в воздуховоды при наличии потребности в ускоренном режиме воздухообмена и вентиляции больших по объему помещений.

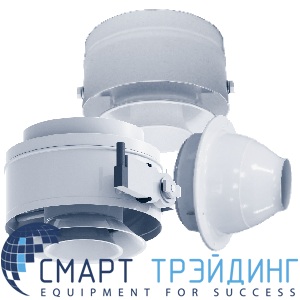

Сопловые распределители, так же, как и диффузоры, применяются в помещениях больших объемов, когда воздух необходимо подавать с большей дальнобойностью.


Камера статического давления позволяет снизить шум от систем вентиляции, обеспечить равномерное прохождение воздуха через ВР.


Низкоскоростные ВР работают, исходя из принципа вытесняющего воздухообмена и монтируются в помещениях, где нужна медленная подача очищенного воздуха напрямую в рабочее пространство. Различаются по форме и способу установки.


ВР «генераторы комфорта» повышают общую комфортность вентиляции помещений за счет снижения уровня шума систем воздуходвижения, улучшения циркуляции воздушных масс во всех зонах помещения, создания «мягких» эффективных струй воздуха.


ВР для «чистых» помещений выполняют повышенные требования к герметичности, безопасности, эффективности оборудования. ВР позволяют провести тщательную очистку и санацию воздуха в лечебных учреждениях, на предприятиях приборостроения, пищевой и фармацевтической промышленности.


ВР для воздуховодов используются для инсталляции в корпус воздушного канала путем врезки. На предприятии изготавливают ВР для круглого и прямоугольного сечения воздуховодов.


Вся продукция ООО «Арктос» имеет проверенное временем высокое качество и надежность.


И наши специалисты всегда рады оказать помощь в индивидуальном подборе и монтаже нужного оборудования.

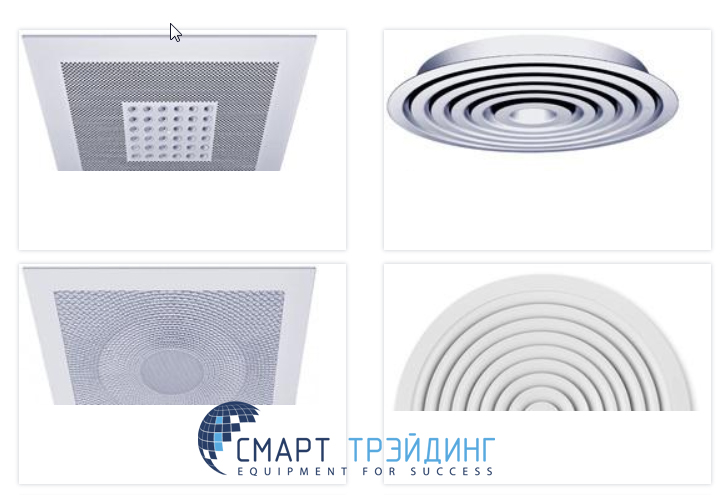

Воздухораспределительные устройства производства компании Trox

Воздухораспределительные устройства представляют собой последнее звено в системе вентиляции помещений.

Наиболее распространенными устройствами являются решетки и диффузоры.



Решетки наиболее часто применяются в различных типах помещений за счет следующих особенностей:

  • не создают излишнюю подвижность воздуха и сквозняки;

  • имеют небольшую стоимость;

  • производятся в привлекательном дизайне и могут быть изготовлены в разном цветовом решении;

  • выполняются из различных материалов.

Решетки можно разделить на вытяжные, приточные и смешанного типа. Также решетки могут быть с регулируемыми или неподвижными ламелями. Установка решеток производится в пол, потолок, стены, двери, подоконники и межкомнатные перегородки. В отдельную категорию стоит вынести наружные решетки, которые выполняют защитную функцию и предотвращают проникновение в систему вентиляции нежелательных предметов и осадков. Большой выбор размеров решеток позволяет подобрать вариант практически для любых целей и помещений. А современные дизайнерские решения подходят для разных вариантов интерьера.

Диффузоры являются устройствами не только для распределения воздуха, но также и для его регулирования. При помощи диффузоров воздух может быть направлен в разные стороны (от 1 до 4). Также присутствуют модели с распределением воздуха на 360 градусов.

Диффузоры можно разделить по сферам применения: для жилых, общественных зданий и промышленных объектов. Установка их производится в стены, потолок, пол, а также непосредственно в вентиляционные каналы. Форма диффузоров может быть разной, но наиболее распространены устройства с круглой и квадратной лицевой панелью.

К отдельной категории воздухораспределителей можно отнести сопла - мощные устройства для подачи воздуха на большие расстояния.

В каталоге компании Смарт Трейдинг представлен большой ассортимент воздухораспределительных устройств от производителя Trox. Выпускаются как типовые модели, так и изделия по индивидуальным размерам и параметрам. Для заказа необходимо изучить информацию в описании к выбранной модели. Если вы не нашли нужную модель или вам сложно определиться с выбором, звоните к нам в офис. Наши специалисты подскажут вам оптимальный вариант и помогут сформировать заказ под задачи вашего проекта.



Воздухораспределительные устройства - Каталог | ООО «ВИККАР»
  • Регулируемый воздухообмен и энергосбережение

    Системы приточно-вытяжной вентиляции и кондиционирования воздуха кроме основного назначения — поддержания температурного или температурно-влажностного комфорта должны обеспечивать также необходимое качество воздуха.

  • Классификация систем кондиционирования и вентиляции

    Кондиционирование воздуха — это создание и автоматическое поддержание (регулирование) в закрытых помещениях всех или отдельных параметров (температуры, влажности, чистоты, скорости движения воздуха) на определенном уровне с целью обеспечения оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей или ведения технологического процесса.

  • Интеллектуал среди вентиляторов

    VENTS iFan — первый в Украине вытяжной вентилятор с «думающим» блоком управления теперь и с новым двигателем.

  • Механическая вентиляция — путь к комфорту и энергосбережению

    ТвинФреш Р — проветриватель с круглым каналом разработан специально для удобного монтажа во время реконструкции существующих зданий.

  • Приточно-вытяжная установка ВЕНТС МИКРА 150 Э

    Оптимальное решение для организации энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, социальных и коммерческих помещениях.

  • Круглые воздухораспределители Арктос


    Воздухораспределители для круглых воздуховодов предназначены для установки в корпус воздуховода круглого сечения посредством врезки.

    Воздухораспределители для воздуховодов круглого сечения исполнены в виде решеток и панелей, которые дополнительно могут быть оснащенны различными регуляторами.


    ВР для круглых воздуховодов, производимые компанией "Арктос", представлены следующими моделями:


    Однорядные решетки КМН, КМУ, КМР и двухрядные решётки КДН, КДУ, КДР. Представляют собой решетки с регулируеыми жалюзи и предназначены для подачи и удаления воздуха в различных помещениях производственного, административного, бытового назначения.


    Решётки КПН, КПВ, КПУ - перфорированные решетки. Используются в помещениях производственного, административного, бытового назначения.


    Воздухораспределители КВВ конструктивно состоят из воздухораздающей панели с установленными в ней поворотными ячейками и рассекателя воздушного потока, расположенного внутри воздуховода.


    Воздухораспределители КВТ используются для подачи воздуха турбулизированными струями системами вентиляции в верхнюю  или напрямую в обслуживаемую зону помещений административного, общественного и производственного назначения. Конструкция воздухораспределительной панели позволяет индивидуально регулировать угол поворота каждой ячейки.

    Adobe AIR Runtime Distribution | Adobe

    Распространение Adobe AIR

    Среда выполнения Adobe® AIR® доступна для ограниченного распространения по специальной лицензии. Лицензия включает в себя распространение внутри корпоративной или корпоративной сети, на фиксированные носители, такие как CD / DVD, или с программным продуктом в комплекте. Распространение через внешний веб-сайт запрещено.

    Прочтите ответы на часто задаваемые вопросы о распространении среды выполнения Adobe AIR.

    Распространение через Интернет

    Вам не нужно подписывать лицензионное соглашение о распространении среды выполнения Adobe AIR, чтобы ваш веб-сайт направлял конечных пользователей на Adobe.com для загрузки среды выполнения Adobe AIR. Кроме того, вам не нужно подписывать лицензионное соглашение, если вы используете функцию бесшовной установки Adobe AIR (через значок установки).

    Индивидуальные пользователи

    Если вы являетесь отдельным пользователем, который хочет загрузить среду выполнения Adobe AIR для личного использования, вам не требуется соглашение о распространении.Вместо этого следует загрузить среду выполнения Adobe AIR непосредственно с веб-сайта Adobe и использовать ее в соответствии с прилагаемым лицензионным соглашением.

    производителей ПК

    Если вы хотите связать среду выполнения Adobe AIR со своими компьютерами, подайте заявку на лицензию на распространение, и Adobe свяжется с вами напрямую. Любые дополнительные вопросы можно направлять на [email protected]

    OEM-производители цифровых домов

    Пожалуйста, свяжитесь с efbiz @ adobe.com для получения информации о лицензировании AIR для телевидения на устройствах цифрового дома.

    Обзор лицензии

    В соответствии с лицензионным соглашением о распространении Adobe AIR вы можете разместить установщик среды выполнения Adobe AIR на сайтах внутренней сети компании или в локальных сетях. Вы также можете распространять среду выполнения Adobe AIR отдельно или распространять ее на CD, DVD или другом физическом носителе. Чтобы иметь право заключить лицензионное соглашение о распространении Adobe AIR с Adobe, вы должны подать в Adobe заявление, в котором вы предоставляете нам информацию о предполагаемом распространении.В случае одобрения вы будете иметь право распространять Adobe AIR в соответствии с условиями соглашения.

    Вот краткое изложение прав и ограничений в соответствии с лицензионным соглашением о распространении Adobe AIR:

    • Лицензиат может распространять среду выполнения Adobe AIR нескольким клиентам в закрытой среде интрасети.
    • Лицензиат может распространять среду выполнения Adobe AIR среди нескольких конечных пользователей, включая установщики среды выполнения Adobe AIR на компакт-диски, DVD-диски или другие физические носители.
    • Лицензиат может распространять установщики Adobe AIR только для использования на поддерживаемых платформах; Например, устройства без ПК и встроенные системы не поддерживаются платформами. Если вы хотите распространить среду выполнения Adobe AIR на неподдерживаемых операционных системах или устройствах, обратитесь в компанию Adobe по адресу [email protected] для получения дополнительной информации.
    • Лицензиат может распространять файлы среды выполнения Adobe AIR как часть программного продукта или в рамках собственного установщика.
    • Лицензиат должен распространять установщики и файлы Adobe AIR без изменений.
    • Лицензиаты по своему усмотрению имеют право размещать логотипы «Включает Adobe AIR» на продуктах или сайтах интрасети в соответствии с Руководством по товарным знакам Adobe.
    • Лицензиат не имеет права распространять установщик Adobe AIR или файлы установщика в целях обхода установки среды выполнения Adobe AIR, приложения Adobe AIR или лицензионного соглашения.
    • Лицензиат не может распространять или использовать среду выполнения Adobe AIR, библиотеки или компоненты среды выполнения или файлы установщика недокументированным образом.Обратитесь к FAQ для более подробной информации.

    Просмотр полного текста лицензии в формате для печати

    Если вы считаете, что это соглашение вам не подходит и хотите поговорить с Adobe о соглашении о распространении, отправьте электронное письмо на адрес [email protected]

    Подать заявку на лицензию

    Для заполнения приложения потребуется несколько минут, и вам потребуется предоставить общую информацию о предполагаемом использовании Adobe AIR.В конце процесса вам будет предоставлена ​​ссылка на установщиков среды выполнения AIR по электронной почте. Ваше соглашение с Adobe не вступает в силу до тех пор, пока ваша заявка не будет принята и вы не получите Лицензионное соглашение о распространении Adobe AIR по электронной почте.

    Примечание. Развертывание Adobe AIR с помощью объектов групповой политики (GPO) или Active Directory не поддерживается. Если вам требуется такой тип развертывания, отправьте электронное письмо по адресу [email protected], чтобы Adobe могла уведомить вас, когда эта функция станет доступной.

    Применить к дистрибутиву AIR ,Распределение воздуха

    - определение - английский

    Примеры предложений с «распределением воздуха», память переводов

    патент-wipo. Устройство впуска воздуха включает в себя камеру распределения воздуха, снабженную поверхностью распределения воздуха в соединении с мантией, к которой осуществляется распределение воздуха. В камеру поступающего свежего воздуха подается и распределяется через поверхность распределения воздуха в кондиционируемое пространство. патент-wipo Холодильник содержит устройство (17) для распределения воздуха, расположенное на одной стенке холодильного отделения (3), направляющую (15) для воздуха, расположенную в устройстве (17) для распределения воздуха по вертикали и для разделения объема. холодного воздуха, поступающего из верхней части воздухораспределительного устройства (17), и поворотного крыла (126), расположенного в передней части направляющей воздуха, для горизонтального выпуска разделенного воздуха через множество отверстий (16), образованных в передняя зона воздухораспределительного аппарата (17). патентная заявка-изобретение Изобретение относится к устройству распределения воздуха для подачи промывочного воздуха в газоочиститель, снабженный фильтрующими мешками, причем указанное устройство распределения воздуха содержит: элемент распределения воздуха в форме полого элемента; соединение со средством подачи воздуха для ополаскивающего воздуха, где воздухораспределительный элемент представляет собой вращающуюся трубу (6), причем, по меньшей мере, часть вращающейся трубы (6) может вращаться относительно средства подачи воздуха вдоль продольной оси (105) ) вращающейся трубки (S), продольная ось 105 которой представляет собой ось вращения, и вращающаяся трубка (6), имеющая первый конец (106), соединенный с источником воздуха для приема ополаскивающего воздуха, и вторым концом (107) вращающейся трубки (6) содержит отверстие (206), способное направлять воздух для полоскания в трубки (7), расположенные по окружности вокруг оси вращения (105) вращающейся трубки (6). патент-wipo Изобретение относится к устройству, содержащему две воздушные распределительные камеры (1, 3), предназначенные для закрепления на головке цилиндров, и воздушный распределитель (19) и / или воздуховодную трубу (53), последнюю и воздух распределительные камеры, содержащие в непосредственной близости от их сопел, для их относительного расположения и сборки: между воздухораспределителем (19) и одной (3) из воздухораспределительных камер, средства (17, 27, 37) для позиционирования и поддержки для поддержки и точного относительного центрирования, по существу, без зазора, за исключением возможного поворота вокруг оси зацепления (30), после того, как упомянутое центрирование обеспечено вдоль упомянутой оси и между упомянутым распределителем воздуха и другой камерой (1) распределения воздуха: дополнительные средства поддержки (29) и средства определения местоположения (31). патент-wipo. Устройство имеет отверстие для подачи в воротнике или аналогичной части и содержит камеру (5) для распределения воздуха, соединенную с ним, причем эта камера состоит из поверхности (7) для распределения воздуха, снабженной отверстиями (6) и направляющими элементами ( 9) сформирован из поверхности (7) распределения воздуха для направления потока приточного воздуха из камеры (5) распределения воздуха через отверстия (6) в помещение (8). патент-wipo Изобретение относится к краскораспылителю (1), имеющему распределительную камеру сжатого воздуха (8), в которую подводят линию (10) подачи сжатого воздуха, круглую линию струи (6) и широкую линию струи (7). в открытом состоянии количество сжатого воздуха, подаваемого в камеру (8) распределения сжатого воздуха, круглую линию струи (6) и линию широкой струи (7) можно регулировать с помощью установочного элемента, расположенного в камере (8) распределения сжатого воздуха, и вращающийся снаружи с помощью исполнительного элемента (15) вокруг оси вращения (D), проходящей через камеру (8) распределения сжатого воздуха. Патенты-WIPO Горелка газификации нефти содержит газогенератор пламени первой ступени, в котором газогенератор пламени первой ступени содержит воздухораспределительный цилиндр (4), газификатор (3), расположенный в воздушно-распределительном цилиндре (4), газификатор масла впускная труба (5), соединенная с газогенератором (3) для транспортировки мазута к газогенератору (3), распылительная форсунка (8), установленная в воздухораспределительном цилиндре (4) и соединенная с газогенератором (3) через маслопровод и пистолет зажигания (7), вставленный в воздухораспределительный цилиндр (4) для зажигания жидкого топлива, выбрасываемого распылительной форсункой (8). патент-wipo Изобретение относится к устройству (3) для кондиционирования сиденья транспортного средства (20), содержащему обивочный сердечник (22) для обеспечения поддержки пассажира, к верхнему воздухораспределительному устройству (25), расположенному на переднюю сторону (27) сердечника (22) обивки напротив пассажира, чтобы распределять воздух вдоль передней стороны (27) сердечника (22) обивки, и нижнее устройство (32) распределения воздуха, которое расположено на задняя сторона (30) ориентирована в сторону от пассажира, чтобы распределять воздух вдоль задней стороны (27) сердечника обивки (22).Указанное сиденье транспортного средства также содержит соединительное устройство (35), которое проводит воздух между первым и вторым воздухораспределительным устройством (25, 32). патент-wipo. Операционная система имеет следующие особенности: / или «количество воздуха» и / или «температура воздуха»; б) аналоговое устройство отображения желаемого значения (2.1; 2.2 или 2.1; 2.3 или 2.1; 2.4 или 3,1; 3.2), независимо управляемый внешним приводом, связан с каждым устройством (2 или 3) установки желаемого значения в качестве средства отображения желаемого значения для «распределения воздуха» и / или «количества воздуха»; и c) устройство отображения требуемого значения, используемое для операции ручной настройки, также используется в автоматическом режиме в качестве устройства отображения фактического значения для «распределения воздуха» и / или «количества воздуха», приводимого в действие непосредственно внешним приводом, в соответствии с соответствующим фактическим значением , патент-wipo Распределительное воздухозаборное устройство содержит воздухораспределительную трубку (4) наружного кольца и воздухораспределительную трубку (5) внутреннего кольца, причем воздухораспределительные трубки (2) имеют круглую форму. патент-wipoEach воздухораспределительный блок (301a) содержит средства доставки для подачи воздуха из источника воздуха (200) через воздухораспределительный блок (301a) и в соседний воздухораспределительный блок (301b). патент-wipoКомплект сборочного отсека содержит воздушную распределительную камеру, которая также передает нагрузки на монтажные конструкции, верхний воздушный диффузор, соединенный с воздушной распределительной камерой, и дополнительный диффузор нижней боковой стенки, соединенный с воздушной распределительной камерой. патент-wipoA множество воздухораспределительных трубок (11) для сгорания, выходящих из левой и правой боковых стенок (1b, 1c) корпуса мусоросжигателя (1), который снабжен отверстием для выпуска золы (6) в нижней части его в направлении по диагонали вниз в поддерживаемом состоянии консольного типа и имеющем множество отверстий для распределения воздуха, предусмотренных в нижней части зоны сгорания (2b) в корпусе (1) мусоросжигателя и в пространстве для выпуска негорючего вещества ( 12) сформирован между свободными концевыми частями воздухораспределительных трубок (11) для сгорания. патент-wipo. Такие средства распределения воздуха также могут быть предусмотрены на заднем сиденье транспортного средства автомобильного типа, имея один или несколько задних ковриков (34) с аналогичными каналами (24) для распределения воздуха и выпускными отверстиями для воздуха (22), соединенными сзади. переднего коврика с помощью дополнительного воздухораспределительного шланга (33). патент-wipo Система импульсного воздуха содержит воздухораспределительный узел, включающий в себя распределительный коллектор воздуха, имеющий множество труб продувки и раму для поддержки, по меньшей мере, некоторых труб продувки, при этом, по меньшей мере, две или более труб продувки соединены вместе. в общем унитарной сборке; и позиционирующий узел для выборочного позиционирования и съемной фиксации воздухораспределительного коллектора либо в рабочем положении, либо в рабочем положении. патент-wipo Сборка дополнительно включает в себя модуль (42) распределения воздуха, имеющий воздушную распределительную камеру, обеспечивающую выпускные отверстия для воздуха для избирательного распределения воздуха в отсеке для пассажиров, где камера обеспечивает дополнительную конструкционную опору. Патенты-wipoA Первый набор воздушных распределительных линий распределяет сжатый воздух на подушки безопасности на первой стороне транспортного средства от первого клапана, а второй набор воздушных распределительных линий, которые распределяют сжатый воздух на подушки безопасности на второй стороне автомобиль от второго клапана. - получено, что общая потеря давления на дне воздухораспределения может быть уменьшена, и поэтому поток обрабатывающего воздуха через слой материала распределяется желаемым образом по всему воздуху дна распределения независимо от состав слоя материала и распределение по нему, и достигается оптимальная эффективность теплообмена. патент-wipo Изобретение относится к системе отопления и / или кондиционирования транспортного средства, которая включает в себя функцию автоматического обогрева и кондиционирования и в которой фактическая внутренняя температура и количество воздуха регулируются вручную в соответствии с количеством воздуха, которое пользователь может регулировать с помощью первого устройства настройки (LMsoll) и желаемую внутреннюю температуру, которую пользователь может регулировать с помощью второго устройства настройки (Tsoll1, Tsoll2) в режиме ручного управления, тогда как фактическая внутренняя температура автоматически регулируется в соответствии с желаемой внутренней температуре, которую пользователь может регулировать, и выбранному стилю кондиционирования в автоматическом режиме управления путем управления одним или несколькими вентиляторами и заслонками распределения воздуха в соответствии с выбранным стилем кондиционирования воздуха, характеристикой вентилятора и / или характеристикой распределения воздуха быть связанным с каждым стилем кондиционирования воздуха. патент-wipo Изобретение относится к установке для отопления, вентиляции и / или кондиционирования воздуха для пассажирского салона автомобиля, содержащей: - первый воздухозаборный канал (5), - первый воздухораспределительный канал (11), содержащий по меньшей мере один первый выпускное отверстие для воздуха (15a, 15b) в пассажирский салон и сообщающееся с первым воздухозаборным воздуховодом (5), и - второй воздухораспределительный воздуховод (13), содержащий второй воздушный выпускной канал (17). tmClassIntake воздушные системы для операционных залов, представляющие собой потолки приточного воздуха или настенные розетки, содержащие камеры давления из нержавеющей стали или оцинкованной листовой стали, встроенные фильтры представляют собой фильтры концевых каналов или расположенные в области фильтра, воздухораспределительные элементы и воздуховыпускные отверстия из перфорированной нержавеющей стали. стальные листы и профили из алюминия или нержавеющей стали для удерживания фильтров и элементов распределения воздуха ) подушки сиденья (120), радиальный вентилятор (515) которой имеет впуск (512) и выпуск (518), воздухораспределительный узел (530), который предназначен для размещения на посадочной поверхности (122) подушка сиденья (120) и имеет впускное отверстие (532) для подачи воздуха и устройство (520) отвода воздуха, которое проходит от выпускного отверстия (518) радиального вентилятора (515) к впускному отверстию (532) воздухораспределительная сборка (53 0) и имеет несколько воздухоотводящих каналов (575). патент-wipoСистема (100) распределения воздуха содержит источник (200) подачи воздуха и множество блоков (301a, 301b) распределения воздуха. Патенты WIPOANN кольцевой воздушный клапан (6) размещен в отверстии A (5) седла распределения воздуха, причем внешняя окружность кольцевого воздушного клапана (6) соединена с отверстием A (5) седла распределения воздуха и Кольцевое согласующее тело (7) расположено на внутренней окружности кольцевого воздушного клапана (6). патент-wipo Сборка (10) дополнительно содержит воздухогенерирующее устройство (24), установленное на корпусе (12) и сообщающееся по текучей среде с воздухораспределительным каналом (20), чтобы подавать воздух в воздухораспределительный канал (20). ) и в конечном итоге выходит через зоны пористости (22).

    Показаны страницы 1. Найдено 3856 предложения с фразой air distribution.Найдено за 26 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они приходят из многих источников и не проверяются. Имейте в виду.

    Основы проектирования воздушных систем

    Что вы выучите

    Вы получите понимание основ воздушного движения; компоненты систем распределения воздуха; соображения человеческого комфорта; нагрузка и спрос на размещение; проектирование системы воздуховодов; звук и вибрация; и как коды и стандарты влияют на дизайн воздушных систем. После прохождения курса вы должны знать:

    • Функции компонентов системы распределения воздуха, включая основные типы оборудования и вспомогательные компоненты.
    • Принципы распределения воздуха, связанные с комфортом человека.
    • Основные нормы и стандарты, влияющие на конструкцию воздушной системы.
    • Как спроектировать и определить размеры простой системы воздуховодов и рассчитать потери давления в системе.
    • Общие методы снижения бортовых шумов в системах и
    • Как запустить воздушную систему и диагностировать общие проблемы, связанные с запуском воздушной системы.

    Содержание курса

    • Основы воздушного потока - Статические и динамические законы сжимаемой жидкости (воздуха), эффекты трения, диаграмма трения, а также эффекты плотности и высоты.
    • Компоненты системы распределения воздуха - Обзор системы, кондиционеры, воздуховоды, органы управления, устройства распределения воздуха и звукопоглотители.
    • Удобство человека и распределение воздуха - Принципы комфорта человека, принципы распределения воздуха в пространстве и типы устройств распределения воздуха.
    • Соотношение между воздушными системами и нагрузкой и требованиями к жилью - Критерии выбора операционной системы, типы систем по типу оборудования для нагрева / охлаждения, тип системы по конфигурации воздуховодов, экономайзеры и воздухозаборники.
    • Системы выпуска и вентиляции - Особенности проектирования, типы систем и рекуперация энергии.
    • Пневматические двигатели и технология вентиляторов - Принципы вентиляторов, приводы вентиляторов, выбор вентиляторов, конструкция вентиляторов, элементы управления вентиляторами и влияние устройств переменного сопротивления.
    • Проектирование воздуховодов - Обзор проекта, материалы, конструкция, дизайн и размеры, а также образцы систем.
    • Коды и стандарты - Требования строительных норм, Стандарт ASHRAE 90.1-2007, ASHRAE Стандарт 62.1-2007, другие коды и стандарты, а также источники информации.
    • Вспомогательные компоненты воздушной системы - Демпферы, воздушные фильтры, увлажнители, воздуховоды и изоляция воздуховодов.
    • Звук и вибрация в системах вентиляторов - Основы звука, источники звука и вибрации, затухание звука и контроль вибрации.
    • Запуск и диагностика воздушной системы - Особенности проектирования, методы измерения объема воздуха, процедуры балансировки для воздухораспределительных систем, а также диагностика шума и вибрации.
    • Актуальная проблема проектирования воздуховодов - Процедуры проектирования воздуховодов, здания и системы, а также проработка проблемы.

    Кто должен записаться на этот курс?

    Это отличный курс для всех, кому нужна информация о системах распределения воздуха. Этот курс принесет вам пользу, если вы:

    • Недавний выпускник инженерного факультета, работающий в сфере HVAC & R.
    • Опытный инженер, который пришел в индустрию HVAC & R из другой области машиностроения.
    • Архитектор, инженер, техник или специалист по управлению строительством или зданием, который хочет расширить ваши знания о системах распределения воздуха.

    Начало работы:

    ,
    Базовый выбор и правильное применение воздушных распределительных устройств

    Пленум щелевые диффузоры

    plenum slot diffusers световой переопределите вашу зону комфорта. www.titus-hvac.com Двухфункциональные интеллектуальные энергосберегающие решения с логикой и энергией Содержание PLENUM SLOT IFFUSERS Продукты Plenum Slot iffusers Продукты... 4

    Дополнительная информация

    ВОЗДУШНОЕ РАСПРЕДЕЛЕНИЕ ДЛЯ КОМФОРТА И IAQ

    AIR DISTRIBUTION FOR COMFORT AND IAQ РАСПРЕДЕЛЕНИЕ ВОЗДУХА ДЛЯ КОМФОРТА И IAQ Нагревательные трубопроводы и кондиционирование воздуха Март 1998 года Главный инженер Dan Int-Hout Крюгер Превосходство в распределении воздуха Современные экологически контролируемые помещения потребляют значительную сумму

    Дополнительная информация

    ВОЗДУШНОЕ РАСПРЕДЕЛЕНИЕ

    AIR DISTRIBUTION ENGINEERING ИНЖЕНЕРНОЕ РАСПРЕДЕЛЕНИЕ ВОЗДУХА a1 a1-1 a1 Содержание Термины и определения...a1 -... a1-3 Первичная струя ... a1-3 Унос, сопряжение струи, первичный воздух и общий воздух ... a1-4 Токи естественной конвекции ... a1-5

    Дополнительная информация

    DSRQ - DSRSQ - DSRSQ-THERM

    DSRQ - DSRSQ - DSRSQ-THERM DSRQ - DSRSQ - DSRSQ-THERM Элемент спецификации: Диффузор с изменяемой геометрией на панели 597x597 мм, разработанный для помещений с высокими потолками, где требуется длинный ход и высокий коэффициент индукции. Составлено

    Дополнительная информация

    РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ПОЖАРНОГО ДАМПЕРА

    FIRE DAMPER APPLICATION GUIDE ПОЖАРНЫЕ И ПОТОЛКИЕ РАДИАЦИОННЫЕ ДЕМПФЕРЫ РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ПОЖАРНОГО ДАМПЕРА Используйте это руководство по применению, чтобы помочь определить, какой тип противопожарного клапана лучше всего подходит для применения.Ниже перечислены десять Metal-Fab fire

    Дополнительная информация

    руководство по применению продукта

    product application guide Понимание влияния системы вентилятора Приложение вентилятора Руководство по применению продукта FA / 101-99 Технический бюллетень для инженеров, подрядчиков и студентов в области управления воздушным движением и управления. Воздух движущийся

    Дополнительная информация

    Буклет расчета выхлопных газов

    Exhaust Calculation Booklet Буклет расчета выхлопных газов American Dryer Corporation 88 Currant Road Fall River MA 02720-4781 Телефон: (508) 678-9000 / Факс: (508) 678-9447 e-mail: techsupport @ amdry.com АЦП № детали 450450 Выхлоп

    Дополнительная информация

    Приложения вентиляторов и системное руководство

    Fan Applications & System Guide Руководство по применению вентиляторов и системный поток воздуха для общей вентиляции можно рассчитать по: Метод Области Воздуха Метод Обмена Местонахождение Методы Расчет Вентиляции Метод Области Производит вентиляцию

    Дополнительная информация

    Двойной Максимум VAV Box Controls

    Dual Maximum VAV Box Controls Золотые ворота ASHRAE Глава 13, 2014 Двойные максимальные органы управления VAV Box Стивен Т.Тейлор, ЧП FASHRAE Taylor Engineering LLC staylor @ taylor engineering.com Повестка дня Основы VAV Box Размеры коробок VAV How

    Дополнительная информация

    Системы вентиляции и кондиционирования: обзор

    HVAC Systems: Overview HVAC Systems: обзор Майкл Дж. Брандемюэль, доктор философии, доктор экономических наук. Университет Колорадо, Боулдер, Колорадо, США Обзор Описание системы Вторичные системы отопления, вентиляции и кондиционирования воздуха Распределение воздуха в помещениях и воздушные терминалы Duct

    Дополнительная информация

    Контрольный список HVAC - длинная форма

    HVAC Checklist - Long Form Контрольный список HVAC - длинная форма Страница 1 из 14 В приложении B обсуждаются компоненты системы HVAC в отношении качества воздуха в помещении.ручка места забора воздуха в нерабочее время? Беспрепятственный? Стоячая вода,

    Дополнительная информация

    Шум в классе

    Noise in the Classroom ASHRAE JOURNAL Copyright 2000, Американское общество инженеров по отоплению, охлаждению и кондиционированию, Inc. Эта публикация с разрешения ASHRAE Journal. Эта статья не может быть скопирована или распространена

    Дополнительная информация

    Глава 35: вентиляторы и воздуходувки

    Chapter 3.5: Fans and Blowers Часть I: Вопросы и ответы объективного типа Глава 3.5: Вентиляторы и воздуходувки 1. Параметр, используемый ASME для определения вентиляторов, нагнетателей и компрессоров: a) Соотношение вентиляторов b) Удельное соотношение c) Соотношение лопастей d) Твист

    Дополнительная информация

    ГЛАВА 4 ВЕНТИЛЯЦИЯ

    CHAPTER 4 VENTILATION ГЛАВА 4 ВЕНТИЛЯЦИОННЫЙ РАЗДЕЛ 401 ОБЩИЕ СВЕДЕНИЯ 401.1 Область применения. Эта глава, в сочетании со строительными нормами, должна регулировать вентиляцию помещений внутри здания, предназначенного для использования.Механическая

    Дополнительная информация

    Расчет отопления, вентиляции и кондиционирования воздуха

    HVAC Calculations and Duct Sizing Курс PDH M199 HVAC Расчеты и размеры воздуховодов Gary D. Beckfeld, M.S.E., P.E. 2007 Центр PDH 2410 Дакота Лейкс Драйв Херндон, Вирджиния, 20171-2995 Телефон: 703-478-6833 Факс: 703-481-9535 www.pdhcenter.com An

    Дополнительная информация

    ПРОТИВОПОЖАРНЫЕ ЗАЖИМЫ ТИПА

    CURTAIN TYPE FIRE DAMPERS URTAIN TYPE FIRE: Основы пожарной заслонки Определение пожарной заслонки: Стандарт 9A Национальной ассоциации противопожарной защиты (NFPA) определяет противопожарную заслонку как «устройство, установленное в воздухораспределении

    ». Дополнительная информация

    ЗАМЕЧАНИЕ ПО ПРИМЕНЕНИЮ APC № 112

    APC APPLICATION NOTE #112 # 112 Рекомендации по развертыванию InfraStruXure InRow SC Дэвид Роден Аннотация InfraStruXure InRow SC (ACSC100 и ACSC101) - это автономный кондиционер для серверных комнат и кабельных шкафов.

    Дополнительная информация

    Клиника кондиционирования

    Air Conditioning Clinic Клиника кондиционирования воздуха Вентиляторы кондиционирования воздуха Одна из серий оборудования Февраль 2012 г. TRG-TRC013-RU Вентиляторы кондиционирования воздуха Одна из серии оборудования Публикация Trane Preface Air Conditioning

    Дополнительная информация

    HVAC - Как определить размеры и дизайн воздуховодов

    HVAC - How to Size and Design Ducts HVAC - Как определить размеры и дизайн воздуховодов № курса: M06-032 Кредит: 6 PDH A.Bhatia Continuing Education and Development, Inc. 9 Грейридж Фарм Корт Стони Пойнт, Нью-Йорк 10980 P: (877) 322-5800 F: (877) 322-4774

    Дополнительная информация

    ЗНАЧЕНИЕ МЕТОДА ИСПЫТАНИЯ ИМУЩЕСТВА

    PROPERTY TEST METHOD VALUE ЗНАЧЕНИЕ МЕТОДА ИСПЫТАНИЯ НА ИМУЩЕСТВО Толщина пленки 0,8-1,0 мил. Блеск: 60 градусов ASTM D523-89 50-85% Карандашная жесткость ASTM D3363-92A HB - H Адгезия с помощью поперечной штриховки ASTM D3359-83 Поперечная штриховка 4B - 5B Удар ASTM D2794-93

    Дополнительная информация

    Текущий на 11/10/08 1 из 1

    Current as of 11/10/08 1 of 1 ЛУЧШИЕ ПРАКТИКИ СТАНДАРТОВ ДЛЯ ШКОЛ ПОД СТРОИТЕЛЬСТВОМ ИЛИ ПЛАНИРУЕМЫЕ ДЛЯ СТРОИТЕЛЬСТВА I.Планировка площадки А. Школьные здания должны быть обеспечены охраняемым периметром. Защищаемый периметр означает, что

    Дополнительная информация

    Глава 12 Промышленная вентиляция

    Chapter 12 Industrial Ventilation Глава 1 Промышленная вентиляция Введение Промышленная вентиляция является важным методом снижения воздействия на сотрудников загрязняющих веществ. Вентиляция используется для уменьшения или удаления загрязнений

    Дополнительная информация

    Требования к коду HVAC

    HVAC Code Requirements одно и два семейных жилища? Ответ: РАЗДЕЛ 2001: ОБЩИЙ 2001.1 Подача воздуха. Топливное оборудование должно быть снабжено приточным воздухом для сжигания топлива, разбавления вытяжного колпака и вентиляции на

    Дополнительная информация

    Диффузоры открытого канала

    Open Channel Diffusers Информация о применении диффузоров с открытыми каналами. Диффузоры с открытыми каналами используются для повышения эффективности смешивания и поглощения химического раствора в технической воде. Специально разработанные проходки

    Дополнительная информация

    Подоконники.Тип FSL-B-ZAS

    Under sill units. Type FSL-B-ZAS .1 X X testregistrierung Блоки подоконника Тип, рекуперация тепла Центробежный вентилятор Адаптивный демпфер рекуперации тепла HYGIENISCH GETESTET V DI 022 Испытано на VDI 022 Блок вторичного воздуха для приточного и вытяжного воздуха

    Дополнительная информация

    L EED & GRENG BENIDING

    L EED & G r e e n B u i ldi ngs L EED & G r e n B y língings A P P L I C AT I O N G U I D E содержание 3 - Общее 3 - Введение 3 - Лидерство в области энергетики и окружающей среды 3 - Цель 3 - Система рейтинга LEED 4 - Энергетика и атмосфера 4

    Дополнительная информация

    Новая парадигма охлаждения ЦОД Многоуровневый подход

    The New Data Center Cooling Paradigm The Tiered Approach След продукта - тенденции тепловой плотности Новая парадигма охлаждения центров обработки данных Многоуровневый подход Lennart Ståhl Amdahl, Cisco, Compaq, Cray, Dell, EMC, HP, IBM, Intel, Lucent, Motorola, Nokia, Nortel, Sun,

    Дополнительная информация

    Как измерить поток воздуха в системе HVAC

    How to Measure HVAC System Airflow Как измерить поток воздуха в системе вентиляции и кондиционирования О Национальном институте комфорта Национальный институт комфорта - это международный тренинг Дополнительная информация ,

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
