Vps 504 s01: Блок контроля герметичности VPS 504 S01 : 219876 DUNGS цена, купить

Разное

26.11.2019
Комментарии: 0

Содержание

PS 504 S01, VPS 504 S02, VPS 504 S04, VPS 504 S05 Блок контроля герметичности Dungs (Дунгс)

Блоки проверки герметичности для горелок: Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli

Oilon: 37286014

Weishaupt: We 605581, We 605580

Lamborghini: 8027340

Giersh: 352012354

Ecoflam: 3122305

Elco: 65300873, 13013003, 13019500, 13020152, 1478836259, 65311587, 1478653152, 13010090, 65310749

Cuenod: 13001778

Модель

Входное

давление

Свойство

Артикул

Розничная цена

(без НДС)

VPS 504 S01

500 мбар

кабель 2 м

219876

31600,00

VPS 504 S02

500 мбар

со штекером

219877

32400,00

VPS 504 S02

500 мбар

свободный разъем

219878

30300,00

VPS 504 S02

500 мбар

24V

225481

44300,00

VPS 504 S03

500 мбар

кабель 0,30 – 1,50 м

223590

37100,00

VPS 504 S04

500 мбар

винтовые зажимы подключения

219881

39700,00

VPS 504 S05

500 мбар

винтовые зажимы подключения, 24V

224983

48600,00

Сопутствующие товары

Инструкция по эксплуатации и монтажу VPS 504

M/CD • Edition 11. 08 • Nr. 228 903 1 … 16 RUS CZ PL TR <strong>Инструкц<strong>и</strong>я</strong> <strong>по</strong> <strong>эксплуатац<strong>и</strong><strong>и</strong></strong> <strong>и</strong> <strong>монтажу</strong> Контрольная с<strong>и</strong>стема клапанов Т<strong>и</strong>п <strong>VPS</strong> <strong>504</strong> S01, S02, S03, S04, S05 Положен<strong>и</strong>е пр<strong>и</strong> монтаже Poloha vestavění Położenie zabudowy Montaj pozisyonu [mbar] [ V ] Пункты для <strong>и</strong>змерен<strong>и</strong>я давлен<strong>и</strong>я Odběry tlaku Odprowadzenia ciśnieniowe Basınç Muslukları 1 Соед<strong>и</strong>нен<strong>и</strong>е p e , p 1 Přípoj p e , p 1 Przyłącze p e , p 1 Bağlantı p e , p 1 Typ/Type/Type/Tipo T 6,3 A Provozní a montážní návod Zkušební systém ventilů Typ <strong>VPS</strong> <strong>504</strong> S01, S02, S03, S04, S05 pa pe Typ/Type/Type/Tipo T 6,3 A Макс.

рабочее давлен<strong>и</strong>е max. provozní tlak Maks. ciśnienie robocze Max. çalışma basıncı p max. = 500 mbar <strong>VPS</strong> <strong>504</strong> S01 <strong>VPS</strong> <strong>504</strong> S02 <strong>VPS</strong> <strong>504</strong> S03 <strong>VPS</strong> <strong>504</strong> S04 <strong>VPS</strong> <strong>504</strong> S05 согласно / podle / wg / göre EN 1643 2 Соед<strong>и</strong>нен<strong>и</strong>е p a , p 2 Přípoj p a , p 2 Przyłącze p a , p 2 Bağlantı p a , p 2 pe pa U n ~(AC) 230 V-15 %…- 240 V+6 % 50 Hz <strong>и</strong>л<strong>и</strong> / nebo / lub / veya ~(AC) 110 V 50 Hz, ~(AC) 120 V 60 Hz, ~(AC) 220 V 60 Hz, = (DC) 24 V Продолж<strong>и</strong>тельность включен<strong>и</strong>я/ Doba zapnutí / czas włączenia/ Açık kalma süresi 100 % pe pa Typ/Type/Type/Tipo T 6,3 A Instrukcja obsługi i montażu Układ kontroli zaworów typ <strong>VPS</strong> <strong>504</strong> S01, S02, S03, S04, S05 °C +70 0 -15 °C +80 0 -15 Gas Gaz 3,4 Измер<strong>и</strong>тельный патрубок Měřicí nástavec Króciec pomiarowy Ölçme soketi Çalıştırma ve Montaj Talimatı Valf deneme sistemleri Tip <strong>VPS</strong> <strong>504</strong> S01, S02, S03, S04, S05 Температура окружающей среды Teplota okolí Temperatura otoczenia Ortam Sıcaklığı ~(AC) 50 Hz 230 V -15 °C… +70 °C ~(AC) 50 Hz 110 V ~(AC) 60 Hz 120V }-15 °C… +60 °C ~(AC) 60 Hz 220 V ~(AC) 50 Hz 240 V ~(DC) 24 V Температура хранен<strong>и</strong>я Teplota skladovacího prostoru Temperatura przechowywania Depo ısısı – 15 °C .
.. +80 °C В<strong>и</strong>д защ<strong>и</strong>ты / Krytí Rodzaj ochrony/ Koruma derecesi IP 40: <strong>VPS</strong> <strong>504</strong> S01, S02, S03 IP 54: <strong>VPS</strong> <strong>504</strong> S04, S05 согласно / podle / wg / göre EN 60529 Семейство 1 + 2 + 3 Skupina 1 + 2 + 3 Rodzina 1 + 2 + 3 Familya 1 + 2 + 3 см. стp. 2 viz strana 2 patrz Strona 2 bkz. sayfa 2

VPS 504 Системы проверки герметичности

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Котлы Запчасти к котлам, горелкам, бойлерам» Запчасти Ariston» Запчасти Baltur» Запчасти Beretta – Riello» Запчасти BAXI» Запчасти Biasi» Brahma» Запчасти Buderus – Bosch» Запчасти De Dietrich» Запчасти Demrad» DUNGS»» FRS Регуляторы давления»» FRNG Регуляторы давления»» GW Реле давления»» LGW Реле давления»» UB Реле давления»» GGW Реле давления»» KS Реле давления»» FRM Регуляторы давления»» DMV (DMV-DLE) электромагнитные клапана»» MB-DLE Мультиблоки газовые»» MB-ZRDLE Мультиблоки газовые»» MBC-SE Мультиблоки газовые»» MB-VEF Мультиблоки газовые»» VPS 504 Блоки проверки герметичности»» FRSBV Предохранительно-сбросные клапана»» Пружины и ремкомплекты для регуляторов давления»» MVD (MVDLE) Электромагнитные клапаны»» ZRDLE Электромагнитные клапана»» LGV Электромагнитные клапана»» MV Электромагнитный клапан»» Фланцы для установки мультиблока на трубопровод»» Фильтры»» KH Шаровые краны»» Манометры»» Катушки и платы» Запчасти Electrolux, Royal Thermo» Запчасти Ferroli» Запчасти Giersch» Honeywell» Запчасти Kiturami» Запчасти Lamborghini» Запчасти Mora Top» Запчасти Protherm» Запчасти Saunier Duval» Siemens» Запчасти Stiebel Eltron – AEG – Tatramat» Запчасти Thermona» Запчасти Vaillant» Запчасти Viessmann» Запчасти Wolf Горелки Термостаты Конвекторы внутрипольные Конвекторы напольные Конвекторы настенные Дизайн-радиаторы Радиаторы трубчатые Радиаторы панельные Радиаторы биметаллические Радиаторы чугунные Радиаторы алюминиевые Полотенцесушители Бойлеры Насосы Стабилизаторы напряжения Теплоноситель Труба нержавеющая гофрированная Труба металлопластиковая Труба полипропиленовая зелёная Расширительные баки Коллекторные шкафы

Производитель:
Все

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Блок контроля герметичности DUNGS VPS 504



Блок проверки герметичности DUNGS VPS 504 S01, VPS 504 S02, VPS 504 S03, VPS 504 S04, VPS 504 S05

Система проверки герметичности клапанов – это компактное устройство для контроля герметичности многофункциональных электромагнитных клапанов.

– Устройство работает независимо от давления в системе
– Контрольный объем составляет 20 л
– Короткое время проверки
– Герметичность или не герметичность системы сигнализируется лампочкой
– При монтаже не требуется дополнительных настроек
– Макс. рабочее давление: 360 мбар
– Соединение: при помощью трубной резьбы G 1/4

Блоки проверки герметичности для горелок: Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli
Oilon: 37286014
Weishaupt: We 605581, We 605580
Lamborghini: 8027340
Giersh: 352012354
Ecoflam: 3122305
Elco: 65300873, 13013003, 13019500, 13020152, 1478836259, 65311587, 1478653152, 13010090, 65310749

Cuenod: 13001778
Riello: 3010123, 3010125, 3010367, 20021563



Модель

Входное давление

Свойство

Артикул

VPS 504 S01

500 мбар

Кабель 2 м

219876

VPS 504 S02

500 мбар

Со штекером

219877

VPS 504 S02

500 мбар

Свободный разъем

219878

VPS 504 S02

500 мбар

24V

225481

VPS 504 S02

500 мбар

Для сжиженного газа

226315

VPS 504 S03

500 мбар

Кабель 0,30 – 1,50 м

223590

VPS 504 S04

500 мбар

Винтовые зажимы подключения

219881

VPS 504 S05

500 мбар

Винтовые зажимы подключения, 24V

224983



Блок проверки герметичности DUNGS VPS 504 • ООО “ОптЭнергоПром”

Описание

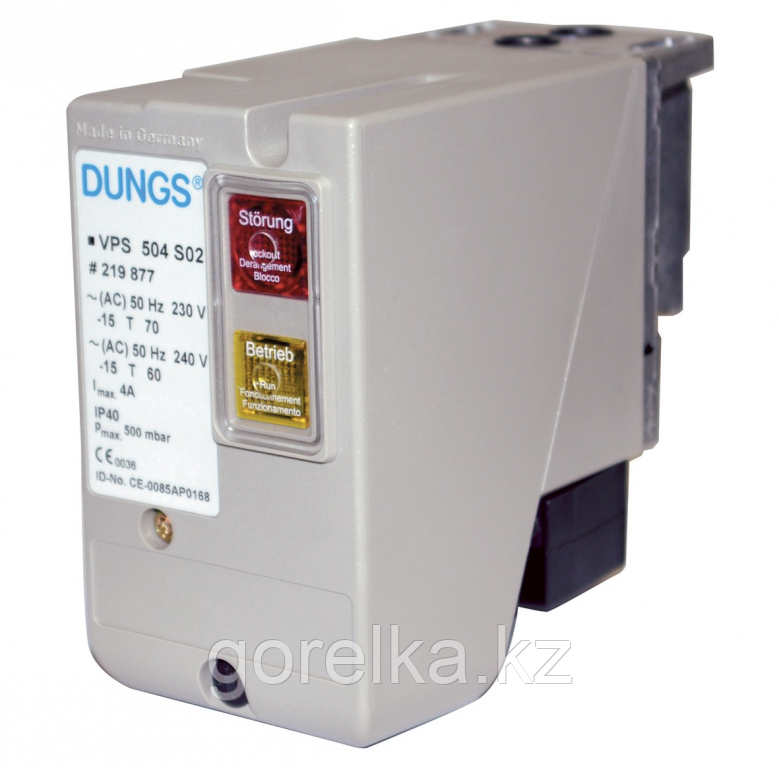

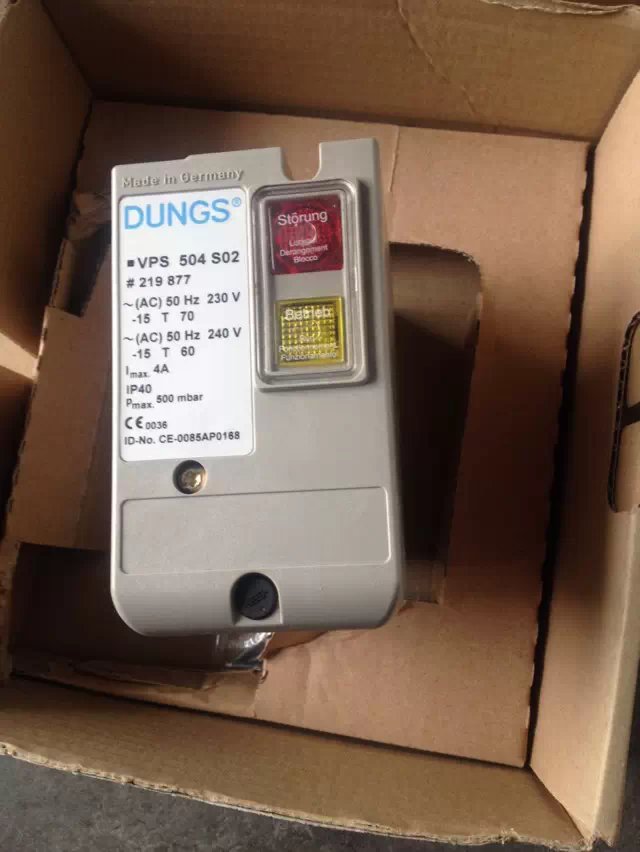

DUNGS VPS 504 S02 – Легендарный блок проверки герметичности, производства фирмы “Karl DUNGS GmBH” (Германия).

По требованиям и нормам, горелочные устройства мощностью свыше 100 кВт должны укомплектовываться блоком проверки герметичности клапанов, поэтому блоки проверки герметичности DUNGS VPS 504 стали неотъемлемой частью не только мультиблоков DUNGS, но и других газовых рамп европейских производителей.

Линейка блоков проверки герметичности DUNGS VPS 504 используется многими известными производителями газогорелочных устройств, таких как :  Cib Unigas, Riello, Baltur, Cuenod, Weishaupt, Elco, Lamborghini, Giersh, FBR, Ferroli, Oilon, Ecoflam, Buderus, De Dietrich, и другие.



Технические характеристики

VPS 504 производства DUNGS представляет собой компактное устройство для контроля многофункциональных электромагнитных клапанов. Настоящее изделие отвечает требованиям норм EN 1643 и имеет следующие характеристики:

  •  Устройство работает независимо от предварительно заданного давления в диапазоне допустимых значений давления.
  •  Контрольный объем составляет ≤ 4 л
  •  На месте монтажа не требуется проведения дополнительного регулирования
  •  Короткое время проверки: мин. 10 сек., макс. 26 сек.
  •  Герметичность или негерметичность системы сигнализируется сигнальной лампочкой
  •  Внешний индикатор сбоев в работе может монтироваться у S02, S04 и S05
  •  Индикатор суммы сбоев в работе (SSM) может монтироваться у серии 01
  •  Применяется для установок TRD
  •  Изделия S01, S02, S03 подключаются к электросети с помощью штекерного соединения. При распределении контактов согласно DIN 4791 не требуется проложения новой электропроводки.
  •  Изделия S04 и S05 подключаются посредством электрических винтовых зажимов через кабельное отверстие PG 13,5

Система VPS 504 работает по принципу нагнетания давления. Программный датчик срабатывает при запросе тепла.

Контроль проводится в зависимости от работы горелки :

– Контроль перед пуском горелки

– Контроль во время предварительного продувания

– Контроль после отключения горелки

Устройство контроля производства DUNGS применяется для контроля многофункциональных электромагнитных клапанов DMV и универсальных газовых блоков. С помощью адаптера VPS 504 может применяться для контроля электромагнитных клапанов производства DUNGS с параметром DN 80, оснащенных или не оснащенных обводным трубопроводом. Для газомоторов предусматривается устройство, рассчитанное на 24 В пост. тока. Подходит для газов семейства 1,2, 3 и дpугих нейтpальных газообpазных сpед. Исполнение для сжиженного газа – для бутана. Разрешение на эксплуатацию Имеет удостовеpение Евpопейского сообщества о пpохождении испытаний обpазцов в соответствии с ноpмативными актами ЕС по газовому обоpудованию: VPS 504… CE-0085 AP0168 Имеет удостовеpение Евpопейского сообщества о пpохождении испытаний обpазцов в соответствии с ноpмативными актами ЕС по обоpудованию, pаботающему под давлением: VPS 504… CE0036 Имеются pазpешения на эксплуатацию дpугих стpан, потpебляющих газ. Для северо-американского рынка требуется выполнение инструкций UL и FM и CSA.

В компании ОптЭнергоПром вы можете купить блок контроля герметичности DUNGS VPS504 SO2.



ТИП (заказной артикул)VPS 504 S01

(219874, 219875,219875)

VPS 504 S02

(219877, 219878,225481)

VPS 504 S03
(223590)		VPS 504 S04
(219881)		VPS 504 S05
(224983)
Частота, [Гц]50 или 60Пост. Ток
Максимальное рабочее
давление, [мбар]		500
Положение при монтажевеpтикальное, гоpизонтальное, но не пеpевеpнутое
Температура окружающей средыот -15 °C до + 70 °C
Контролируемый объем≤ 4,0 л
Степень защитыIP 40IP 54

Блок проверки (контроля) герметичности клапанов Dungs VPS 504 S01

Блок проверки герметичности клапанов для комбинированных исполнительных приборов



Блоки контроля герметичности клапанов

Блоки контроля герметичности клапанов – это компактные устройства для контроля герметичности многофункциональных электромагнитных клапанов.
Устройства работают независимо от давления в системе, при монтаже не требуется дополнительных настроек.

VPS 504 Контрольная система для автоматических запорных клапанов согласно EN 161, класс А и В
VPS 504 может применяться также для всех клапанов, у которых герметичность в направлении

встречного потока конструктивно исключает негерметичность в направлении потока. VPS 504
подходит для всех клапанов DUNGS согласно EN 161, класс A и B.



Устройство для контроля герметичности многофункциональных электромагнитных клапанов.

  • работает независимо от остаточного давления в системе
  • максимальный объем для обнаружения утечки — до 4 литров
  • время срабатывания при утечке — от 10 до 26 секунд
  • герметичность или ее отсутствие показывает световой индикатор
  • устройство уже настроено, при установке настройка не требуется
  • подключается только к арматуре Dungs
  • производится согласно стандартам качества DIN EN 1643

VPS 504 может использоваться с одноступенчатыми клапанами, двойными электромагнитными клапанами типа DMV и мультиблоками типа MB.

Также может использоваться для контроля заслонками с соединением типа DN 80 с байпасом и без него. Одобрен для использования Европейским Союзом.

Технические характеристики
Давлениедо 500 мбар (50кПа)
Объем для обнаружения утечкидо 4 литров
Увеличение давления насосом≈20 мбар
Плавкий предохранитель10А или 6.3А
Эксплуатационная температураот −15 до +70 (при 230В и 50Гц)
от −15 до +60 (другие параметры)
Время срабатывания при утечкеот 10 до 26 секунд (в зависимости от объема и давления)
Предел чувствительностимакс. 50 л/ч
Максимальное число циклов20 в час
Позиция при установкегоризонтально, вертикально (но не вверх ногами)
Обычные газыГазовые группы 1, 2, 3; биологический газ (сухой, H2S <0.1 % объема) и другие газообразные среды.
Не для газов, с содержанием бутана > 60 %
Сжиженный газГазовая группа 3 и газы, с содержанием бутана > 60 %, газы с плотностью > 1 кг/м³



Системы контроля клапанов. Блоки контроля герметичности. DUNGS

   У нас вы можете купить оригинальные системы контроля герметичности DUNGS серии VPS с кабелем или без. Большое количество комплектующих в наличии на складе. Доставка в любую точку России в течении 1-3-х дней.

   Блок проверки представляет собой компактное устройство для проверки многофункциональных газовых клапанов и универсальных газовых мультиблоков. Входит в состав системы автоматического управления горелкой.

НаименованиеАртикулОписаниеЦенаЗаказ
VPS 508 S04

Блок проверки герметичности клапанов DUNGS VPS 508 S04 для комбинированных исполнительных приборов. Макс. рабочее давление: 500 mbar. Допуски: DIN 1643

Вид защиты IP 54

по запросу
VPS 508 S03

Блок проверки герметичности клапанов DUNGS VPS 508 S03 для комбинированных исполнительных приборов. Макс. рабочее давление: 500 mbar. Допуски: DIN 1643

С кабелем и штекером Х1S по DIN 4791

по запросу
VPS 504 S04

Блок проверки герметичности клапанов DUNGS VPS 504 S04 для комбинированных исполнительных приборов. Макс. рабочее давление: 500 mbar. Допуски: DIN 1643

Вид защиты IP 54

по запросу
VPS 504 S03

Блок проверки герметичности клапанов DUNGS VPS 504 S01 для комбинированных исполнительных приборов. Макс. рабочее давление: 500 mbar. Допуски: DIN 1643.

С кабелем до 1,5 м и штекером Х1S по DIN 4791

по запросу
VPS 504 S02

Блок проверки герметичности клапанов DUNGS VPS 504 S02 для комбинированных исполнительных приборов. Макс. рабочее давление: 500 mbar. Допуски: DIN 1643.

€360.00
VPS 504 S01

Блок проверки герметичности клапанов DUNGS VPS 504 S01 для комбинированных исполнительных приборов. Макс. рабочее давление: 500 mbar. Допуски: DIN 1643.

С кабелем до 2 м и штекером Х1S по DIN 4791

по запросу
VPM-VCБлок проверки герметичности клапанов DUNGS VPM-VC. Допуски: DIN 1643.по запросу

В компании ТРЕЙДПРОИНЖИНИРИНГ вы можете купить блоки контроля герметичности, системы контроля клапанов DUNGS для горелок. В наличии на складе и под заказ.

Системы проверки клапанов VPS 504 Dungs


VPS 504 Dungs – система проверки клапанов для многофункциональных газовых регуляторов

  • Эти системы проверки клапана VPS 504 могут использоваться с любыми другими клапан, герметичность которого в противотоке конструктивно исключает утечку в направлении потока.
  • Подходит для одиночных клапанов, двойных электромагнитных клапанов DMV и GasMultiBloc MB. VPS 504 также может использоваться для контроля электромагнитных клапанов Dungs до DN 80, с байпасным соединением и без него.
  • Оборудование работает независимо от остаточного давления в пределах допустимого рабочего диапазона.
  • Контрольный объем ≤ 4 л. Короткий период тестирования: мин. 10 с, макс 26 с.
  • Герметичность или утечки отображаются с помощью светодиода.
  • Внешний дисплей неисправности возможен для серий VPS 504 S02, S04 и S05.
  • Групповая сигнализация неисправности дополнительно для VPS 504 S01 (SSM).
  • Подходит для систем TRD.
  • Возможно электрическое подключение через разъем для S01, S02 и S03.Для распределения контактов согласно DIN 4791 не требуется повторного подключения. S04 и S05 имеют электрическое соединение на винте. клеммы через кабельный ввод PG 13,5.
  • Подходит для газов 1, 2, 3 семейств и других нейтральных газовых сред.

Чертеж в разрезе VPS 504

Для нечетких изображений наведите на них указатель мыши для увеличения.


VPS 504
1 Переключатель Холла 8 Напорный насос 14 Мембрана насоса
2 Соленоид 9 Выключатель разблокировки 15 Тяга насоса
3 Диафрагма реле давления 10 Лампа неисправности 16 печатная плата
4 Пружина сжатия 11 Лампа операционная 17 Штекерное соединение
5 Фильтр 12 Контрольный ниппель 18 Предохранитель оборудования
6 Якорь электромагнитного клапана 13 Ограничитель объема 19 Запасной предохранитель
7 Катушка электромагнитного клапана

Технические характеристики VPS 504

Тип системы проверки клапана Код Напряжение (В) Частота (Гц) Длина кабеля (м) Степень защиты
VPS 504 S01 219873 230 50 0. 30 IP 40
VPS 504 S01 219874 0,85
VPS 504 S01 219875 1,50
VPS 504 S01 219876 2,00
VPS 504 S01 226088 0,85
VPS 504 S01 226085 1.50
VPS 504 S01 226084 2,00
VPS 504 S01 222390 220 60 1,50
VPS 504 S01 223464 110 50 1,50
VPS 504 S01 SSM 227462 230 50 0.85
VPS 504 S01 SSM 227527 230 50 2,00

Тип системы проверки клапана Код Напряжение (В) Частота (Гц) Длина кабеля (м) Степень защиты
VPS 504 S02 219878 230 50– IP 40
VPS 504 S02 226086 230 50–
VPS 504 S02 222389 220 60–
VPS 504 S02 223463 110 50–
VPS 504 S02 225481 24 постоянного тока–
VPS 504 S02 GPL 226315 230 50–
VPS 504 S02 219877–
VPS 504 S03 219879 0. 30
VPS 504 S03 223590 1,50

Тип системы проверки клапана Код Напряжение (В) Частота (Гц) Длина кабеля (м) Степень защиты
VPS 504 S04 219881 230 50– IP 54
VPS 504 S04 226087 230 50–
VPS 504 S04 222388 220 60–
VPS 504 S04 221327 110 50–
VPS 504 S04 223426 110/120 60–
VPS 504 S04 GPL 226316 230 50–
VPS 504 S04 GPL 242874 220 60–
VPS 504 S04 GPL 242876 110 50–
VPS 504 S04 GPL 242875 110/120 60–
VPS 504 S05 224983 24 постоянного тока–

Последовательность программы

  • Состояние простоя: Клапаны 1 и 2 закрыты.
  • Повышение давления: Внутренний моторный насос увеличивает давление газа в испытательной секции прибл. 20 мбар по сравнению с давлением на входе, приложенным к клапану V1. В течение периода испытаний установленное реле перепада давления контролирует испытательную секцию на предмет утечки. Если испытательное давление достигнуто, мотопомпа выключается (конец периода испытания). В время отпускания (10-26 с) зависит от испытательного объема (макс. 4 л) и входного давления (макс. 500 мбар).Если испытательный участок плотный, контакт с автоматом горения размыкается через макс. 26 секунд – загорается желтая сигнальная лампа. Если испытательная секция негерметична или если повышение давления на +20 мбар не достигается в течение испытательного периода (макс. 26 с), VPS 504 переходит в состояние неисправности. Красная сигнальная лампа горит, пока присутствует размыкание контакта регулятора термостата (потребность в тепле).
  • Если во время теста или работы горелки происходит кратковременный сбой питания, тест запускается снова автоматически. Если время откачки
  • Работа: Внутренний клапан VPS 504 закрыт.

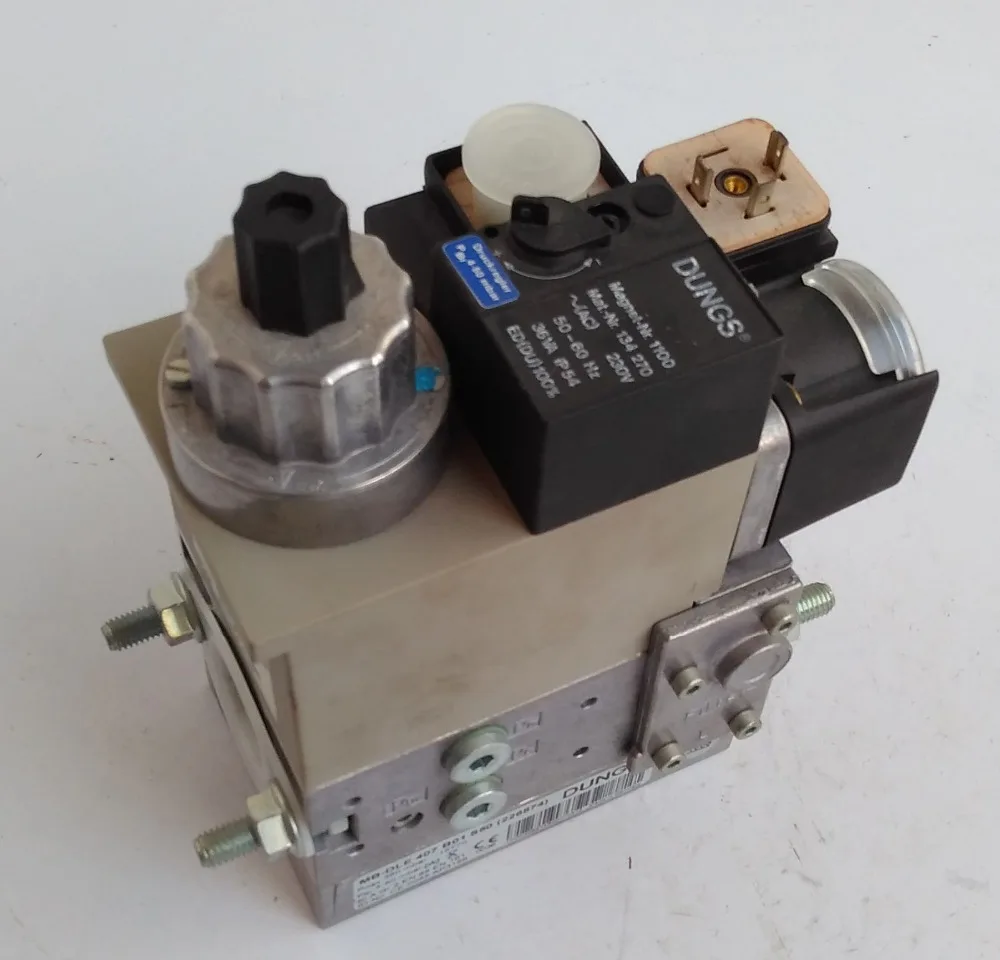

    • Испытательный объем нескольких приводов Dungs: МБ-ДЛЕ, МБ-ЗРДЛЭ, МБ-ВЭФ, DMV, MBC.


    руп. руп.
    Тип Rp / DN Контрольный объем (л) Тип Rp / DN Контрольный объем (л)
    МБ-DLE 403 Rp 3/8 0.04 МБК 300 Rp 3/4 0,05
    МБ-DLE 405 1/2 0,11 МБК 700 Rp 1 1/4 0,05
    МБ-DLE 407 Rp 3/4 0,11 МБК 1200 Rp 2 0,10
    МБ-DLE 410 1/2 0.33 МБК 1900 DN 65 1,47
    МБ-DLE 412 Rp 1 1/4 0,33 МБК 3100 DN 80 2,28
    МБ-DLE 415 1 1/2 0,24 МБК 5000 DN 100 3,55
    МБ-DLE 420 Rp 2 0.24 МБК 7000 DN 125 6,00

    руп.
    Тип Rp / DN Контрольный объем (л) Тип Rp / DN Контрольный объем (л)
    МБ-ЗРДЛЕ 405 1/2 0,11 МБ-ВЭФ 407 Rp 3/4 0,11
    МБ-ЗРДЛЕ 407 Rp 3/4 0. 11 МБ-ВЭФ 412 Rp 1 1/4 0,33
    МБ-ЗРДЛЕ 410 Rp 1 0,33 МБ-ВЭФ 415 1 1/2 0,24
    МБ-ЗРДЛЭ 412 Rp 1 1/4 0,33 МБ-ВЭФ 420 Rp 2 0,24
    МБ-ЗРДЛЭ 415 1 1/2 0.24 МБ-ВЭФ 425 Rp 2 0,44
    МБ-ЗРДЛЕ 420 Rp 2 0,24

    Тип Rp / DN Контрольный объем (л) Тип Rp / DN Контрольный объем (л)
    ДМВ-Д (ЛЭ) 503/11 Rp 3/8 0. 03 ДМВ-Д (ЛЭ) 5080/11 DN 80 1,47
    ДМВ-Д (ЛЭ) 507/11 Rp 3/4 0,10 ДМВ-Д (ЛЭ) 5100/11 DN 100 2,28
    ДМВ-Д (ЛЭ) 512/11 Rp 1 1/4 0,24 ДМВ-Д (ЛЭ) 5125/11 DN 125 3,56
    ДМВ-Д (ЛЭ) 520/11 Rp 2 0.24 ДМВ-1500-Д Rp 2 0,44
    ДМВ-Д (ЛЭ) 525/11 Rp 2 0,44 ДМВ-… Д (ЛЭ) -5065/12 DN 65 1,47
    ДМВ-Д (ЛЭ) 5040/11 DN 40 0,38 ДМВ-… Д (ЛЭ) -5080/12 DN 80 2,28
    ДМВ-Д (ЛЭ) 5050/11 DN 50 0. 39 ДМВ-… Д (ЛЭ) -5100/12 DN 100 3,55
    ДМВ-Д (ЛЭ) 5065/11 DN 65 0,69 ДМВ-… Д (ЛЭ) -5125/12 DN 125 6,00

    Цены

    Код Тип Цены без НДС
    219873 ВПС 504 S01 0.00
    219874 ВПС 504 S01 0,00
    219875 ВПС 504 S01 0,00
    219876 ВПС 504 S01 0,00
    226088 ВПС 504 S01 0,00
    226085 ВПС 504 S01 0,00
    226084 ВПС 504 S01 0. 00
    222390 ВПС 504 S01 0,00
    223464 ВПС 504 S01 0,00
    227462 ВПС 504 S01 SSM 0,00
    227527 ВПС 504 S01 SSM 0,00
    219878 ВПС 504 S02 0.00
    226086 ВПС 504 S02 0,00
    222389 ВПС 504 S02 0,00
    223463 ВПС 504 S02 0,00
    225481 ВПС 504 S02 0,00
    226315 VPS 504 S02 GPL 0.00
    219877 VPS 504 S02 – В наличии 0,00
    219879 ВПС 504 S03 0,00
    223590 ВПС 504 S03 0,00
    219881 VPS 504 S04 – В наличии 0,00
    226087 ВПС 504 S04 0. 00
    222388 ВПС 504 S04 0,00
    221327 ВПС 504 S04 0,00
    223426 ВПС 504 S04 0,00
    226316 VPS 504 S04 GPL 0,00
    242874 VPS 504 S04 GPL 0.00
    242876 VPS 504 S04 GPL 0,00
    242875 VPS 504 S04 GPL 0,00
    224983 ВПС 504 S05 0,00
    В случае отсутствия цены или списка скидок обращайтесь по телефону нам напрямую, чтобы получить предложение.

    DUNGS VPS 504 S02 СИСТЕМА КОНТРОЛЯ КЛАПАНА

    VPS 504 S02 СИСТЕМА КОНТРОЛЯ КЛАПАНА D219877

    • |

    • Доступность: Нет на складе

    Марка
    DUNGS

    Техническое описание

    • VPS 504 – это система проверки клапана для нескольких приводов DUNGS. Система проверки клапана соответствует стандарту EN 1643
      • .
    • Оборудование работает независимо от остаточного давления в пределах допустимого рабочего диапазона.
    • Контрольный объем ≤ 4 л
    • Наладочные работы на объекте не требуются
    • Короткий период тестирования: ≈ 10 с, макс. 36 с
    • Герметичность или утечки отображаются светодиодным индикатором
    • – Внешний дисплей неисправностей возможен для серий 02, серий 04 и S05
    • Групповая сигнализация неисправности дополнительно для S01 (SSM)
    • Подходит для систем TRD
    • Возможно электрическое подключение через разъем S01, 02, 03.Для распределения контактов согласно DIN 4791 не требуется повторного подключения.
    • S04 и S05: электрическое соединение с винтовыми зажимами через кабельный ввод PG 13,5

    Заявка

    • Система проверки клапанов для одиночных клапанов DUNGS, двойных электромагнитных клапанов DMV и GasMultiBloc MB.
    • VPS 504 также может использоваться для контроля электромагнитных клапанов DUNGS до DN 80, с байпасным соединением и без него.
    • Конструкция 24 В постоянного тока для газовых двигателей.
    • Подходит для газов 1, 2, 3 семейств в газообразном состоянии и других нейтральных газовых сред.

    Для получения дополнительной технической информации:
    Каталог испытательных систем клапанов DUNGS

    Система проверки клапана DUNGS vps 504, VPS504, Energy Combustion

    О компании

    Год основания 2002

    Юридический статус Фирмы Физическое лицо – Собственник

    Характер бизнеса Оптовый поставщик

    Количество сотрудников До 10 человек

    Годовой оборот Rs.10-25 крор

    Участник IndiaMART с января 2011 г.

    GST24ANPPP5501P1ZH

    Код импорта-экспорта (IEC) 08120 *****

    Мы, компания Energy Combustion, занимаемся производством и поставкой большого количества горелок и сопутствующих товаров. В этом диапазоне мы имеем дело с брендом ниже.
    TECNOGAS, BRAHMA, SIEMENS, HONEYWELL, KROMSCHODER, ECOFLAME, BENTONE, WEISHAUPT, RIELLO, DUNGS.
    Мы поставляем газовую горелку, контроллер последовательности горелки, трансформатор зажигания, электромагнитный клапан, электрод зажигания, контроллер горелки Siemens, высокотемпературную горелку для природного газа, реле давления воздуха, реле давления газа, двигатель горелки, кабель зажигания и т. Д.
    Мы являемся дистрибьютором TECNOGAS, производящего регулятор давления газа, газовый электромагнитный клапан, предохранительный запорный клапан, предохранительный предохранительный клапан, газовый фильтр и ГАЗОВЫЙ ПОЕЗД в Индии     .
    Эта предлагаемая гамма произведена с использованием необходимого основного материала высочайшего качества, закупленного у аккредитованных поставщиков отрасли. Кроме того, мы проектируем и развиваем этот диапазон, принимая во внимание определенные параметры качества в отрасли. Помня о различных требованиях клиентов, мы сделали предлагаемый диапазон доступным в различных размерах и технических требованиях.Наряду с этим, мы занимаемся торговлей замечательным ассортиментом трансформаторов, насосов, панелей и сопутствующих промышленных товаров. Предлагаемый диапазон обеспечен от установленных производителей промышленности, которые признаны за их строгие меры качества. В дополнение к этому мы также предоставляем услуги по ремонту и техническому обслуживанию всей нашей продукции. Наша организация усиливается командой прилежных профессионалов, продавцов? базовая и звуковая инфраструктура. Коллектив, который у нас есть, профессионально выполняет обязанности, связанные со всей производственной и управленческой деятельностью, что позволяет нам наилучшим образом обслуживать наших клиентов.Мы сотрудничаем с известными поставщиками в отрасли, которые заставляют нас удовлетворять потребности клиентов лучшими продуктами. Будучи клиентоориентированной организацией, мы стремимся максимально удовлетворить клиентов предлагаемым ассортиментом продуктов и этичной деловой практикой. Благодаря нашему ассортименту продукции и деловой практике мы смогли сохранить заслуженное доверие крупных клиентов.

    Видео компании

    ВПС 504 S01 1.КОНТРОЛЛЕР УТЕЧЕК, 50 м | НАЗЕМКИ

    Стоимость доставки будет рассчитана и применена автоматически в процессе продажи (оформления заказа) перед тем, как перейти к оплате.

    ДОСТАВКА НИЖЕ 20 КГ:

    • Экспресс-Сервис: «Доставка до 10 часов утра» без дополнительных затрат. Просмотреть подходящие местоположения.

    • Экспресс-сервис 14 часов для всех других отправлений (материковая часть Испании и Португалии) менее 20 кг.

    • Круглосуточное обслуживание: Балеарские острова и Андорра, менее 20 кг.

    ПЕРЕВОЗКИ БОЛЕЕ 20 КГ:

    • 24/48 часовое обслуживание для отправлений на материковую часть Испании и Португалии – более 20 кг.

    • Круглосуточное обслуживание: Балеарские острова и Андорра.


    Сервис 3-5 рабочих дней Европейский стандарт для отправлений во Францию ​​и Германию до 35 кг.
    Отправка в другие регионы, кроме Пиренейского полуострова, Балеарских островов, Франции и Германии на условиях Exworks.

    ✅ VPS 504 Dungs: Control de Estanqueidad

    Описание

    VPS 504 Dungs: Control de Estanqueidad – это система проверки клапанов для нескольких приводов DUNGS.Система проверки клапана соответствует стандарту EN 1643:

    .
    1. Оборудование работает независимо от остаточного давления в пределах допустимого рабочего диапазона.
    2. Контрольный объем ≤ 4 л
    3. Наладочные работы на объекте не требуются
    4. Короткий период тестирования: мин. 10 с, макс. 26 с
    5. Герметичность или утечки отображаются светодиодным индикатором
    6. Внешний индикатор неисправности возможен для серии 02, серии 04 и S05
    7. Групповая сигнализация неисправности дополнительно для S01 (SSM)
    8. Подходит для систем TRD
    9. Возможно электрическое подключение через разъем S01, 02, 03.Для распределения контактов согласно DIN 4791 не требуется повторного подключения.
    10. S04 и S05: электрическое соединение с винтовыми зажимами через кабельный ввод PG 13,5

    VPS 504 Система проверки клапана для автоматических запорных клапанов согласно EN 161, класс A и класс B VPS 504 может использоваться с любым другим клапаном, герметичность которого в противотоке исключает утечку в направлении потока. VPS 504 подходит для всех клапанов DUNGS в соответствии с EN 161, классы A и B.

    Aplicaciones de VPS 504 Dungs: Control de Estanqueidad

    1. Система проверки клапанов для одиночных клапанов DUNGS, двойных электромагнитных клапанов DMV и GasMultiBloc MB.
    2. VPS 504 также может использоваться для контроля электромагнитных клапанов DUNGS до DN 80, с байпасным соединением и без него. Конструкция на 24 В постоянного тока для газовых двигателей.
    3. Подходит для газов 1, 2, 3 семейств и других нейтральных газовых сред.
    1. Одобрение типовых испытаний ЕС согласно Директиве ЕС по газовым приборам:
    2. VPS 504… CE-0085 AP 0168 Одобрение типовых испытаний ЕС согласно Директиве ЕС по оборудованию, работающему под давлением:
    3. VPS 504… CE0036 Допуски в других странах-потребителях газа.Специальная конструкция для рынка Северной Америки с регистрацией UL, FM и CSA.

    Ficha técnica – Click aquí

    Instrucciones de operación y montaje – Нажмите, чтобы получить

    Продукты Relacionados – ● VPS S06 Dungs: Control De Estanqueidad ● Señalizador De Posición De Válvulas Dungs – серия K01 / 1 ● MV 502: Válvula De Gas De Ignición – Dungs ● Válvula Parametre Prueba

    VPS 504 Dungs: Control de Estanqueidad de venta aquí, contacta a alguno de nuestros asesores dentro del chat o marca al número de suurursal más cercano a ti, será un placer atenderte.

    Сравнение значений

    ✔️ Применение продукта

    – Система проверки клапанов для одиночных клапанов DUNGS, двойных электромагнитных клапанов DMV и GasMultiBloc MB.

    – VPS 504 может также использоваться для контроля электромагнитных клапанов DUNGS до DN 80, с байпасным соединением и без него. Конструкция на 24 В постоянного тока для газовых двигателей.

    – Подходит для газов 1, 2, 3 семейств и других нейтральных газовых сред.

    Сравнение значений

    В / с 504 s01 230 В 50 Гц 1,50 м Навоз 219875 – Pièces Express


    Неконтрактная фотография

    		 Доступен:
    Артикул: Vps 504 s01 230v 50hz 1,50m
    Изготовитель: Навоз
    Производитель: 219875
    Код статьи Pièces Express: 302972
    avec délai fournisseur
    Prix TTC à 20,00%: sur devis
    Technique
    Le VPS 504 – компактный контроллер
    DUNGS, состоящий из блоков с регулируемым размером
    многофункциональных устройств. Контроль качества
    , который соответствует норме EN 1643.
    – независимое управление прессой в зоне доступа
    – объем испытания ≤ 4 л
    – Неисправность неэффективной работы
    – Регламент на сайте
    – временный контроль суда: мин. 10 с, макс. 26 s
    – l’étanchéité, le cas échéant le défaut d’étanchéité,
    est indiquée par un voyant
    – Возможна внешняя сигнализация для Série 02, S04 и S05
    – Сигнальный сонор для défaut 9000 en option2 (SSM)
    – удобные вспомогательные установки TRD
    – возможно электрическое разветвление, номинальные разъемы
    для S01, 02, 03.En cas d’affectation des
    contacts selon DIN 4791, aucune модификации de câblage n’est nécessaire.
    – для S04 и 05, электрическое ветвление по входу в кабель PG 13,5
    Документация

    afficher la page Dungs

    (*): Ce produit est disponible chez Dungs. Pour vous fournir cet article, ce fournisseur nous facture 27,00 € HT de frais de transport pour commande spéciale. Ces frais viendront s’ajouter à votre coût de transport dans votre panier.

    Nous pouvons demander au factory le prix de l’article Dungs dont la reférence est 219875 (VPS 504 S01 230V 50HZ 1,50M).

    Pour cela, merci de remplir le formulaire ci-dessous:


    В этой странице вы найдете детали Dungs Vps 504 s01 230v 50hz 1,50m не по умолчанию, австралийское название Dungs создано в 219875 году.Находясь на странице готовых кусков навоза, вы должны пройти через все предметы, приготовленные навозом, после того, как Пьес-экспресс. L’article Dungs 219875 является доступной продажей Délais de livraison de Dungs.
    Vous pouvez Commander получает статью, чтобы получить разрешение на обслуживание в банке через Notre Plateforme de Paiement du CIC, ou bien Paypal, chèque bancaire или на бис. Nous expédions partout en France à partir de 6,50 € TTC за участие aux frais de transport, et en Belgique moyennant 10,00 € TTC.
    Un besoin specific? Vous ne Trouvez pas l’article désiré? Контакты через le formulaire de contact ou appelez nous au 02 14 47 16 10.

    Dungs Ventilprüfsystem VPS 504 S01 – 219875

    Артикул: 0301

    Preis inkl.19.00% MwSt. zzgl. Versand

    Херстеллер: Навоз

    Hersteller-Nummer: 219875

    Zustand: Neu

    582,68 €


    Versandfertig innerhalb 48 Stunden

    Nettopreis (искл.Steuer) 489,65 €


    Dungs Ventilprüfsystem VPS 504 S01 für DMV, MB, MV

    Техническая дата:

    • EG-Baumusterprüfbescheinigung
    • Кабель: 1,5 метра
    • Nachfolger von Dungs VDK 301


    Passend zu folgenden Herstellern und Gerätetypen:


    Ausführlichere Informationen zum Dungs Ventilprüfsystem VPS 504 S01 finden Sie unter Загрузки

    Bitte geben Sie Ihre Frage zu diesem Artikel ein.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
    Карта сайта
