Vps 504 s02: Блок проверки герметичности DUNGS VPS 504 S02

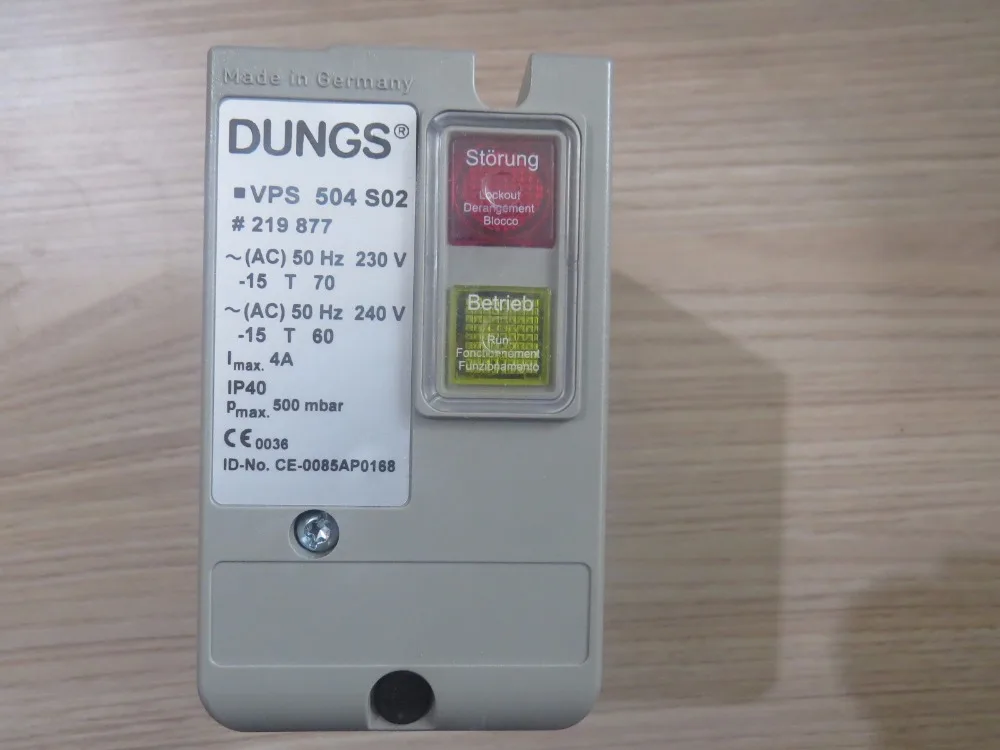

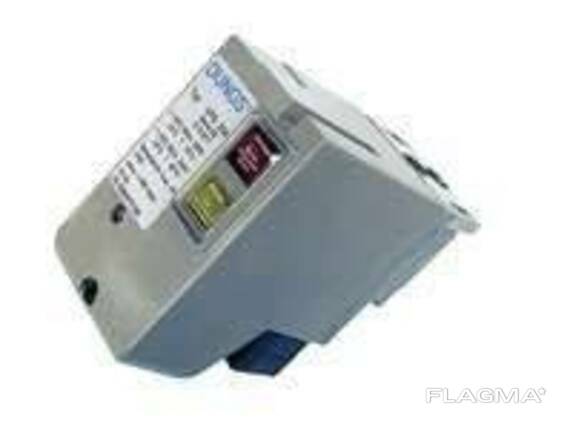

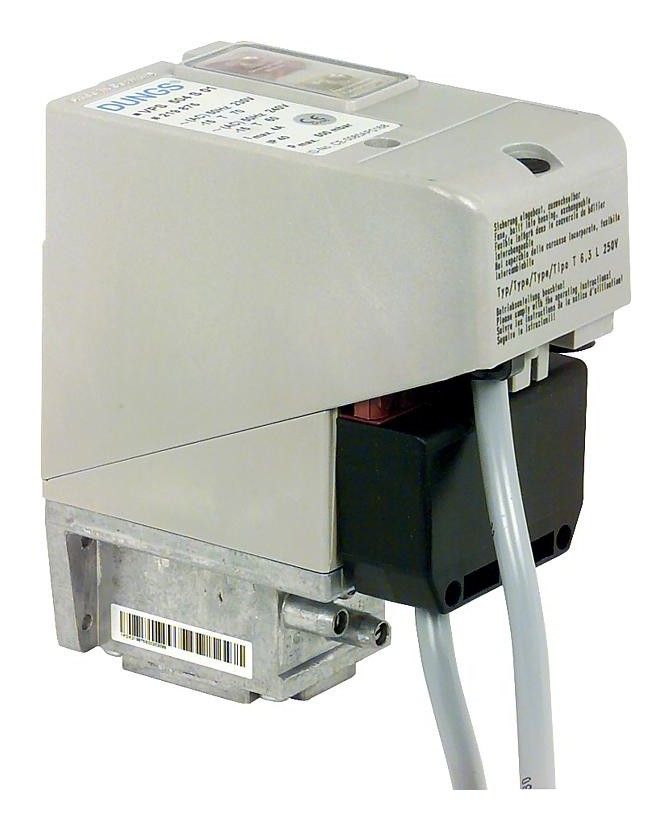

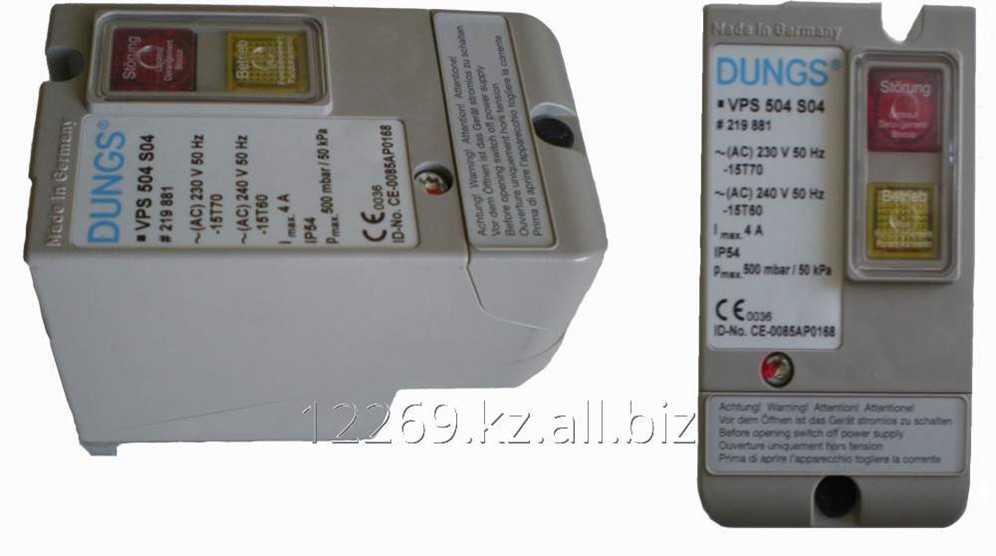

Блок контроля герметичности Dungs VPS 504 S02, арт. 225481

Технические характеристики

Ширина, мм	72
Длина, мм	126.5
Высота, мм	150
Класс защиты	IP 40
Максимальное рабочее давление	500 мбар
Материал	поликарбонат
Монтаж	веpтикальное, гоpизонтальное, но не пеpевеpнутое
Мощность	60 ВА
Напряжение при переключении	= (DC) 24 V
Название	Dungs
Присоединение	винты
Рабочая среда	топочный газ
Рабочая температура, C°	от -15 до +60
Совместимость	11078
Срок службы	10 л
Время срабатывания	10 — 26 с
Артикул	DU-0410



Применение в горелках:

Смежные артикулы у производителей: Oilon: 37286014
Weishaupt: We 605581, We 605580
Lamborghini: 8027340
Giersh: 352012354
Ecoflam: 3122305
Elco: 65300873, 13013003, 13019500, 13020152, 1478836259, 65311587, 1478653152, 13010090, 65310749
Cuenod: 13001778

• Применяется в горелках следующих марок: #Baltur, #Buderus, #CIB Unigas, #Cuenod, #Ecoflam, #Elco, #Ferroli, #Giersch, #Lamborghini, #Oilon, #Riello, #Viessmann, #Weishaupt

Инструкция по монтажу и эксплуатации Dungs VPS 504 S02, арт. 225481

Техническое описание Dungs VPS 504 S02, арт. 225481

Описание:

Блок проверки герметичности VPS 504 S02 – компактное устройство для тестирования двойных э/м клапанов DMV и мультиблоков DUNGS. Не требует дополнительной настройки, монтируется с помощью 4-х винтов на корпус арматуры DUNGS. Для проверки герметичности насос, входящий в состав VPS, нагнетает газ в межклапанное пространство. Если за 26 секунд удается создать давление на 20 мбар превышающее давление перед первым клапаном, то участок признается герметичным. Максимальный контролируемый объем 4 литра.

Применение

Блок проверки герметичности VPS 504 благодаря простоте установки и монтажа получил очень широкое распространение. В ходе проверки герметичности э/м клапаны остаются в закрытом положении, поэтому ресурс их арматуры не снижается. Выпускаются модификации с различными вариантами подключения, напряжения питания, степени электрозащиты. Для работы со сжиженным газом применяется специальная версия VPS 504 с насосом увеличенной мощности. С помощью специальных адаптеров VPS 504 S02 может устанавливаться на арматуру других производителей (например, двойные э/м клапаны SIEMENS VGD40), а также применять для проверки э/м клапанов MVD.

Применение блока проверки герметичности прописано в ГОСТ 21204-97. Горелки газовые промышленные п. 4.2.14:

«Автоматические и полуавтоматические горелки номинальной тепловой мощностью до 70 кВт включительно должны быть оснащены двумя автоматическими запорными топливными органами (автоматическими отсечными клапанами) класса В*, мощностью свыше 70 до 1200 кВт включительно — двумя автоматическими запорными топливными органами класса А, свыше 1200 кВт — двумя автоматическими запорными топливными органами класса А и:

а) автоматическим органом утечки газообразного топлива для соединения с атмосферой участка топливного тракта между указанными запорными органами после отключения газа на горелку и автоматическим устройством контроля герметичности»

Система проверки герметичности клапанов — это компактное устройство для контроля герметичности многофункциональных электромагнитных клапанов.
— Устройство работает независимо от давления в системе
— Контрольный объем составляет 20 л
— Короткое время проверки
— Герметичность или не герметичность системы сигнализируется лампочкой
— При монтаже не требуется дополнительных настроек
— Макс. рабочее давление: 360 мбар
— Соединение: при помощью трубной резьбы G 1/4
Блоки проверки герметичности для горелок: Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli

Дополнительная информация:

Принцип действия

Блок проверки герметичности состоит из Н.З. э/м клапана, насоса, дифференциального датчика-реле давления и программного датчика. Контроль герметичности проводится перед пуском горелки, во время предварительной продувки или после отключения горелки (зависит от настройки горелки). В состоянии покоя клапаны V1 и V2 закрыты, э/м клапан VPS закрыт, насос выключен, давление газа в межклапанном пространстве меньше давления перед клапаном V1. При поступлении запроса тепла срабатывает программный датчик, открывается э/м клапан VPS, насос начинает нагнетать газ в межклапанное пространство. Дифференциальный датчик-реле давления срабатывает, если давление в межклапанном пространстве превысит на 20 мбар давление на входе V1. Переключение датчика-реле давления сразу отключает насос. Время, в течение которого давление достигнет контрольного значения, зависит от объема межклапанного пространства и давления на входе. Если время проверки меньше 10 секунд, программный датчик выполняет задержку, переключает блок VPS 504 S02 в режим «герметично» через 10 секунд после начала теста и закрывает э/м клапан. В этом случае давление в межклапанном пространстве снижается до давления P1 так, как несколько секунд э/м клапан остается открытым при выключенном насосе. Если время проверки больше 10 секунд, программный датчик без задержки переключает блок VPS 504 S02 в режим «герметично» и закрывает э/м клапан. На блоке VPS загорается желтая лампочка. Если в течение 26 секунд насосу не удается создать контрольное давление в межклапанном пространстве, программный датчик переключает блок VPS 504 S02 в аварийный режим, закрывает э/м клапан и отключает насос. На блоке VPS загорается красная лампочка. При кратковременном отключении электропитания во время проведения теста или работы горелки производится повторный запуск теста.
