Уникальная газовая система AISIN GHP позволяет существенно снизить затраты на кондиционирование помещений.
ТК-Сервис — эксклюзивный дистрибьютор AISIN GHP на территории РоссииВ основе кондиционера AISIN GHP лежит отказ от электропривода компрессора в пользу двигателя внутреннего сгорания, работающего на газе (магистральном или баллонном). Действующий по циклу Миллера экономичный 4-цилиндровый мотор установлен внутри наружного блока кондиционера.
Работа двигателя на постоянных оборотах позволяет гарантировать большой ресурс системы. Первое техническое обслуживание потребуется не ранее, чем через несколько лет работы кондиционера. Межсервисный интервал кондиционера составляет 10 000 часов (в пересчете на расстояние, проходимое за это время автомобилем, 10 000 часов работы составляют примерно 300 000 километров!)
Благодаря использованию инновационного резинового монтажного узла подвески двигателя AISIN GHP имеет пониженный уровень шума и вибрации.
Выхлопные газы проходят через катализатор, поэтому выхлоп практически не имеет запаха.
В системе используются высокоэффективные scroll-компрессоры, позволяющие снизить рабочие обороты двигателя при сохранении скорости движения хладагента. Этим обеспечивается повышенный ресурс кондиционера и бесшумность его работы.
Система AISIN GHP в зависимости от мощности позволяет использовать до 63 внутренних блоков любого типа. При подключении теплообменника (гидромодуля), система способна работать в качестве чиллера с фанкойлами любых производителей .
AISIN – это японский концерн, входящий в состав корпорации TOYOTA MOTORS. Системы AISIN GHP производятся только в Японии и используют мотор TOYOTA. Это гарантирует высочайшую надежность системы.
- Технические характеристики наружных блоков AISIN GHP
- Модельный ряд внутренних блоков
- Устройства управления системой
- Правила безопасности при установке и использовании кондиционеров с газовым тепловым насосом
Механизм действия AISIN GHP
Газовый кондиционер AISIN GHP использует природный (магистральный) газ для работы двигателя внутреннего сгорания, вращающего компрессор.  Таким образом, кондиционер AISIN GHP при полезной мощности от 11 до 71 кВт потребляет не более 1,5 кВт электроэнергии. |
|
AISIN GHP позволяет не только охлаждать, но и экономично обогревать помещения в режиме теплового насоса. В некоторых моделях реализована функция отбора тепла от системы охлаждения двигателя для подготовки воды в системе ГВС дома. |
Режимы работы AISIN GHP

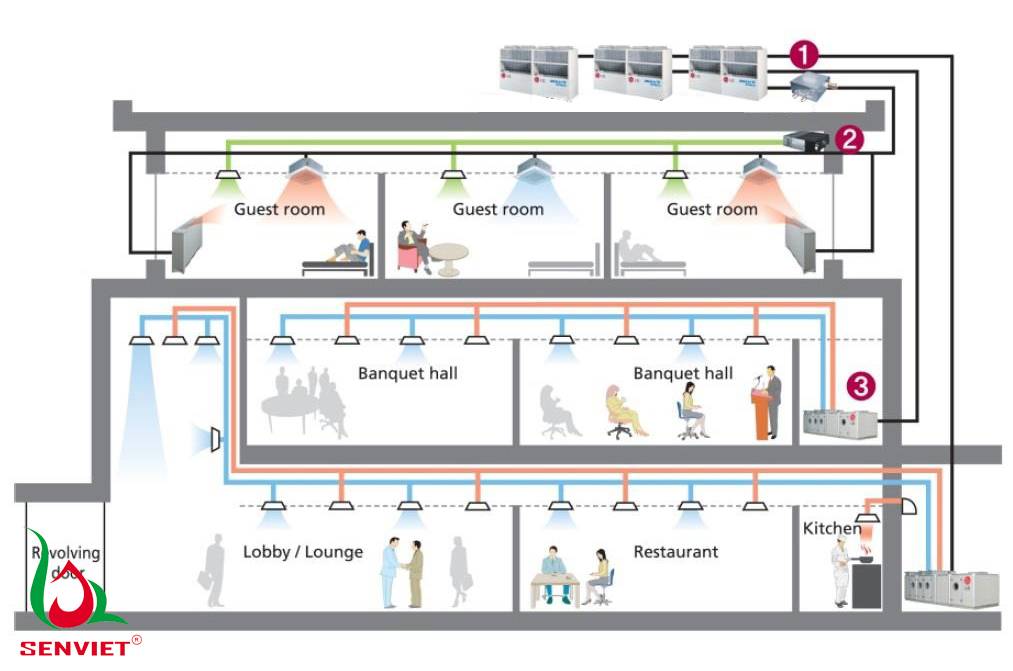

Система AISIN GHP может работать как в качестве мультизонального кондиционера, так и в качестве чиллера/теплового насоса. При этом используется специальный теплообменный блок-гидромодуль (мощностью 10 л. с., или 20 л. с.). В качестве чиллера система AISIN GHP может работать с фанкойлами любого производителя, что существенно снижает ее стоимость.
1.
Работа в качестве мультизонального кондиционера2. Работа в качестве чиллера/теплового насоса
3. Работа в качестве системы подачи горячей воды
| Мощность по нагреву воды (кондиционирование воздуха) |
12,5…27,9 кВт (нагревает воду до 75°C) |
| Дополнит. давление в трубопроводе | 0,7 МПа |
| Скорость циркуляции горячей воды | 2,1 – 3,9 м³/ч |
| Диаметр трубы для горячей воды | Rp3/4 |
Экономичность AISIN GHP
Благодаря высокой эффективности работы AISIN GHP потребляет меньше газа и электроэнергии, чем обычные кондиционеры, обеспечивая значительную экономию затрат на кондиционирование воздуха.
- Уменьшенное потребление газа.
Потребление газа значительно уменьшено благодаря использованию двигателя, основанного на цикле Миллера и scroll-компрессоров. - Уменьшенное потребление электроэнергии.
Потребление электроэнергии значительно уменьшено благодаря использованию мотора и вентилятора, работающих на постоянном токе. Так как кондиционер с газовым тепловым насосом в качестве источника тепла использует газ, то электроэнергией он пользуется только для таких вспомогательных устройств, как вентиляторы и т.п.
Электрическая нагрузка во время кондиционирования воздуха значительно снижается, и электроэнергия используется эффективно. Работа кондиционера возможна при потреблении всего 0,7 кВт электроэнергии (50 Гц, во время операции охлаждения), и комфортное кондиционирование воздуха может быть достигнуто даже в местах эксплуатации с неудовлетворительной мощностью источника электропитания.
(Показатели потребления электроэнергии и эксплуатационные издержки могут различаться в зависимости от условий эксплуатации. Данные приведены применительно к японским условиям эксплуатации). - Выдающаяся долговечность для повышенной экономической эффективности.
Интервал технического обслуживания, составляющий 10000 часов, помогает сделать Sanyo GHP машиной, экономящей затраты. (В пересчете на расстояние, проходимое за это время автомобилем, 10 000 часов работы эквивалентны примерно 300 000 километров)
Для повышения эффективности во внешнем блоке используется автомобильный двигатель.
Мощный кондиционер с утилизацией тепла
| Сравнение времен запуска
операции обогрева: |
В качестве мощного и обладающего большой энергией источника тепла используется не только газ. Отработанное тепло
из камеры сгорания утилизируется и с высокой эффективностью повторно используется этой превосходной технологией кондиционирования воздуха. |
| Сравнение мощности обогрева: |
Кроме того, кондиционер с газовым тепловым насосом не нуждается в размораживании. Нет больше неприятных перерывов в операции обогрева, ее теперь можно осуществлять непрерывно. Комфортный обогрев возможен даже в суровых зимних условиях при температуре наружного воздуха –10°С. |
Благодаря этому предотвращаются потери энергии, и реализуется мощный обогрев с быстрым запуском.Низкий уровень шума
Низкий уровень шума во время работы и высокая мощность обогрева при низких температурах создают комфортную обстановку.
Все модели наших внешних блоков имеют пониженные уровни шума и вибрации в обычном режиме работы, а в режиме «Queit» [Бесшумный] они становятся еще более тихими. (В режиме «Queit» мощность блока снижается на 10%.).
Первыми в отрасли AISIN использовала резиновый монтажный узел вместо антивибрационной резиновой прокладки для поглощения вибрации двигателя.
Резиновый монтажный узел подавляет пусковую вибрацию двигателя и уменьшает вибрацию, передаваемую на корпус аппарата в процессе работы двигателя, что помогает уменьшить шум работы.
Кондиционер с газовым тепловым насосом точно поддерживает температуру
Микрокомпьютер управляет скоростью вращения двигателя в соответствии с температурой помещения. Температура помещения все
время остается комфортной.
Для приведения компрессора в действие используется газовый двигатель. Обороты двигателя эффективно управляются микрокомпьютером в соответствии с температурой помещения, поэтому отклонения от заданной температуры не происходит.
| Кондиционер с газовым тепловым насосом: | Рабочие условия для двигателя (при эффективном управлении оборотами двигателя при помощи микрокомпьютера) |
| Обычный кондиционер воздуха (в режиме охлаждения): |
Рабочие условия для электродвигателя (большая электрическая нагрузка во время пуска мотора) |
Подключение внутренних блоков к кондиционеру AISIN GHP
Максимальное число внутренних блоков, которое можно подключить
к внешнему блоку, равно 24.
Суммарная мощность внутренних блоков
может составлять от 50% до 200% производительности системы.
Пример системы А
| Мощность | Модель | Максимальное число внутренних блоков |
||
| 8 л.с. | AXGP224E1 | 22,4 кВт | 26,5 кВт | 20 |
| 10 л.с. | AXGP280E1 | 28,0 кВт | 33,5 кВт | 24 |
Пример системы Б
| Мощность | Модель | Максимальное число внутренних блоков |
||
13 л. с. |
AXGP355E1 | 35,5 кВт | 42,5 кВт | 63 |
| 16 л.с. | AWGP450E1 | 45,0 кВт | 53,0 кВт | |
| 20 л.с. | AWGP560E1 | 56,0 кВт | 67,0 кВт | |
| 25 л.с. | AWGP710E1 | 71,0 кВт | 84,0 кВт |
Технологии, обеспечивающие высокую эффективность
кондиционеров AISIN GHP
1.
Новый воздушный теплообменник с высокой эффективностью.
С недавних пор в кондиционерах стал применяться гибридный теплообменник, а трубопровод водяного охлаждения двигателя был отделен.
Производительность конденсатора и эффективность радиатора были улучшены. В результате уменьшения сопротивления воздуха было устранено падение эффективности во время операции охлаждения и улучшен КПД кондиционера.
2. Более высокая эффективность двигателя.
Потери во время такта сжатия хладагента были уменьшены благодаря использованию двигателя, действующего по принципу цикла Миллера. В результате увеличилась степень расширения хладагента и снизились потери на выхлоп.
Цикл Миллера: Этот тепловой цикл был предложен в 1947 году. Его особенность состоит в том, что время запирания всасывающего клапана по отношению к базовому двигателю является поздним. В результате такт расширения становится относительно более длительным по сравнению с тактом сжатия.
3. Установлен теплообменник новой конструкции.
С недавних пор на кондиционеры стали устанавливать пластинчатый теплообменник, что обеспечило эффективную регенерацию отработанного тепла двигателя.
Кроме того, чтобы обеспечить высокую эффективность во время операции обогрева, для управления потоком воды в системе охлаждения двигателя используется трехходовой переключающий клапан с пропорциональным регулятором.
Хладагент и вода системы охлаждения двигателя попеременно текут между пластинами теплообменника кондиционера и регенерируют отработанное тепло двигателя.
Особенности мультизональных VRF-систем AISIN GHP
В мультизональной серии VRF-систем AISIN GHP используется озонобезопасный хладагент R410А.
Все модели внешних блоков имеют пониженные уровни шума и вибраций в обычном режиме работы, а в режиме “Quiet” (“Бесшумный”) коэффициент шума снижается еще на 2 дБ. В немалой степени это достигается за счет применения (первыми в отрасли) специального монтажного узла, подавляющего пусковую вибрацию двигателя и вибрацию, возникающую при его работе.
Немаловажным достоинством новой серии является возможность работы с уже существующими трубопроводами, что дает возможность легко обновить любую старую систему кондиционирования воздуха.
Диапазон рабочих температур AISIN GHP при работе на тепло — от –25 °С до +10 °С. Время старта при работе в этом режиме по сравнению с обычной моделью значительно сокращено. Причем относительная мощность обогрева составляет 100 % даже при минимальной температуре на улице.
КОНДИЦИОНЕРЫ GHP – Eco G Multi с газовым тепловым насосом
Новая серия «М» систем кондиционирования с газовым тепловым насосом (GHP) это идеальное решение в случаях, когда вам не хватает энергии.
Новая серия «М» газоприводных систем VRF предоставляет увеличение эффективности и производительности всего модельного ряда. Мощная как никогда раньше, эта система способна объединить до 48 внутренних блоков.
Усовершенствования конструкции касаются увеличения производительности при неполной нагрузке, снижения потребления газа благодаря использованию двигателя с циклом Миллера, а также снижения потребления электроэнергии благодаря применению вентиляторных двигателей постоянного тока.
- Мощность охлаждения — до 71 кВт при максимальной нагрузке до 5 ампер
- Однофазное напряжение питания всего диапазона
- Возможность использования природного газа или сжиженного газа в качестве основного источника энергии
- Бесплатная горячая вода! Водяной теплообменник соединяется с системами коммунально-бытового горячего водоснабжения мощностью 13-25 л.с, (только 2-трубные системы)
- Возможность использования кондиционера с непосредственным охлаждением или охлаждённой водой для теплообмена внутри помещения
- Возможность подсоединения к центральному кондиционеру стороннего производителя
- Сниженный выброс СО2
| Max кол-во внутренних блоков | Охлаждение | Обогрев | |||
| ECO G W-Multi 2-WAY | SGP-EW120M2G2W | 24 | 35. 5 кВт | 45.0 кВт | |
| SGP-EW150M2G2W | 45.0 кВт | 50.0 кВт | |||
| SGP-EW190M2G2W | 28 | 56.0 кВт | 63.0 кВт | ||
| SGP-EW240M2G2W | 32 | 71.0 кВт | 80.0 кВт | ||
| ECO G W-Multi 3-WAY | SGP-EZ150M2G2 | 24 | 45.0 кВт | 50.0 кВт | |
| SGP-EZ190M2G2 | 28 | 56.0 кВт | 63.0 кВт | ||
| SGP-EZ240M2G2 | 32 | 71.0 кВт | 80.0 кВт | ||
| ECO G Power | SGP-EGW190M2G2W | 28 | 56.0 кВт | 63.0 кВт |
- Технические характеристики внешних блоков ECO G MULTI
- Блок водяного теплообменника ECO G MULTI
Особенности кондиционеров серии Eco G Multi
В мультизональной серии VRF-систем SANYO ECO G Multi используется озонобезопасный хладагент R407C.
Компрессорно-конденсаторные блоки этой серии имеют производительность от 22.4 кВт до 56.0 кВт. К одному внешнему блоку можно подключить до 24 внутренних блоков различного типа и мощности, однотипных для всех VRF-систем SANYO. В модельном ряду внутренних испарительных блоков 10 типов – настенные, потолочные и кассетные, выпущены кассетные блоки с высотой всего 19 см для потолков сложного профиля, канальные, напольные различного исполнения.
Интервал технического обслуживания двигателя составляет 10 000 часов. В пересчете на расстояние, проходимое за это время автомобилем, 10 000 часов работы эквивалентны примерно 300 000 километров пробега. Все модели внешних блоков имеют пониженные уровни шума и вибраций в обычном режиме работы, а в режиме “Quiet” (“Бесшумный”) коэффициент шума снижается еще на 2 дБ. В немалой степени это достигается за счет применения (первыми в отрасли) специального монтажного узла, подавляющего пусковую вибрацию двигателя и вибрацию, возникающую при его работе.
Быстродействующий и мощный | ||||||||||||
| Эффективная регенерация отработанного тепла, быстрое и мощное охлаждение и обогрев. Операция размораживания не требуется.В качестве мощного и обладающего большой энергией источника тепла используется не только газ. Отработанное тепло из камеры сгорания регенерируется и с высокой эффективностью повторно используется этой превосходной технологией кондиционирования воздуха. Благодаря этому предотвращаются потери энергии, и реализуется мощный обогрев с быстрым запуском операции. Кроме того, кондиционер с газовым тепловым насосом не нуждается в размораживании. Нет больше неприятных перерывов в операции обогрева, ее теперь можно осуществлять непрерывно. Комфортный обогрев возможен даже в суровых зимних условиях при температуре наружного воздуха –10°С. | ||||||||||||
Неизменно комфортный | ||||||||||||
Микрокомпьютер управляет оборотами двигателя в соответствии с температурой помещения. Для привода компрессора в действие используется газовый двигатель. Обороты двигателя эффективно управляются микрокомпьютером в соответствии с температурой помещения, поэтому отклонения от заданной температуры не происходит. | ||||||||||||
Низкие эксплуатационные расходы | ||||||||||||
| Очень низкое потребление электроэнергии Низкие эксплуатационные расходы и высокая экономияТак как кондиционер с газовым тепловым насосом в качестве источника тепла использует газ, то электроэнергией он пользуется только для таких вспомогательных устройств, как вентиляторы и т.п. Электрическая нагрузка во время кондиционирования воздуха значительно снижается, и электроэнергия используется эффективно. Потребление электроэнергии эквивалентно блоку питания 8, и, так как работа возможна при 0,7 кВт (50 Гц, во время операции охлаждения), то комфортное кондиционирование воздуха может быть достигнуто даже в местах эксплуатации с неудовлетворительной мощностью источника электропитания.  Благодаря внедрению кондиционера с газовым тепловым насосом можно уменьшить эксплуатационные издержки на 20-40% по сравнению с использованием электрического теплового насоса. (Показатели потребления электроэнергии и эксплуатационные издержки могут различаться в зависимости от условий эксплуатации.) | ||||||||||||
Высокая эффективность благодаря трем технологиям | ||||||||||||
| 1. Замена на новый воздушный теплообменник с высокой эффективностьюС недавних пор стал применяться гибридный теплообменник, а трубопровод водяного охлаждения двигателя был отделен. Производительность конденсатора и эффективность радиатора были улучшены. В результате уменьшения сопротивления воздуха было устранено падение эффективности во время операции охлаждения и улучшен КПД.2. Более высокая эффективность двигателяНасосные потери во время такта сжатия были уменьшены благодаря использованию двигателя, действующего по принципу цикла Миллера*.  В результате увеличилась степень расширения объема, и снизились потери на выхлоп.* Цикл Миллера: Этот тепловой цикл был предложен в 1947 году. Его особенность состоит в том, что время запирания всасывающего клапана по отношению к базовому двигателю является поздним. В результате такт расширения становится относительно более длительным по сравнению с тактом сжатия.3. Установлен теплообменник хладагента новой конструкцииС недавних пор на кондиционеры стали устанавливать пластинчатый теплообменник, что обеспечило эффективную регенерацию отработанного тепла двигателя. Кроме того, чтобы обеспечить высокую эффективность во время операции обогрева, для управления потоком воды в системе охлаждения двигателя используется трехходовой переключающий клапан с пропорциональным регулятором. | ||||||||||||
Механизм действия GHP | ||||||||||||
| ||||||||||||
Возможно также использование как GHP-Chiller (9 л. с., 18 л.с.) | ||||||||||||
Соотвествует широкому диапазону потребностей по температуре для любых отраслей производства от кондиционирования воздуха до обработки пищевых продуктов.
Номинальные условия Уменьшенное потребление газа
| ||||||||||||
Функция источника горячей воды (только в режиме охлаждения) | ||||||||||||
| SGP-EW120M2G2W — SGP-EW150M2G2W — SGP-EW190M2G2W — SGP-EW240M2G2WПреимущество системы Отработанное тепло двигателя, которое обычно выделяется в атмосферу, возвращается через теплообменник и эффективно используется в качестве источника горячей воды.
|
При этом потребление электроэнергии также снизилось.
Таким образом, охлаждающее устройство GHP работает как подсистема, облегчающая нагрузку на главную систему горячего водоснабжения клиентов за счет обеспечения их «бесплатной» горячей водой.У вас проблемы с энергообеспечением?
Если у вас недостаточно электрической энергии, GHP может стать идеальным решением, потому что:
- Работает на газе и испытывает потребность только в однофазном электропитании
- Позволяет использовать электроснабжение здания для других первоочередных потребностей
- Снижает капитальные затраты по модернизации электроподстанций, снабжающих энергией нагревательные и охлаждающие системы
- Уменьшает нагрузку на электросети внутри здания, особенно в пиковые периоды
- Высвобождает электроэнергию для иных целей, например для работы IT-серверов, промышленных холодильников, производственных мощностей, освещения и т. д.
д.Тепловые насосы VRF, работающие на природном газе, выбраны для системы чартерных школ
Переменный поток хладагента (VRF) — это технология HVAC, в которой хладагент используется в качестве охлаждающей и нагревающей среды. Он кондиционируется одним или несколькими конденсаторными блоками (которые могут быть снаружи или внутри, с водяным или воздушным охлаждением) и циркулирует внутри здания к нескольким внутренним блокам. Это позволяет пользователю изменять охлаждение в определенных областях или переключаться в режим обогрева без дополнительного оборудования, сохраняя при этом эффективность.
Хотя в прошлом системы VRF использовали электричество, некоторые компании обращаются к природному газу для питания своих систем. Причины этого заключаются в том, что природный газ, как правило, более экологичный, чем электричество, общая энергоэффективность выше, а клиенты экономят деньги, используя газовые тепловые насосы.
Экономия энергии и денег становится все более важной не только для компаний, но и для других учреждений.
Например, одна система чартерных школ в Джорджии решила, что VRF — это путь к тому, что превратилось в более крупный проект по мере того, как они идут от успеха к успеху.
Рисунок 1: Тепловые насосы, работающие на природном газе. Системы HVAC обеспечивают более низкие выбросы углерода и доступную энергию за счет использования эффективной системы подачи природного газа. Предоставлено: Dublin City Schools and Clay Consulting
Блоки VRF, работающие на природном газе, установлены в школе для одаренных детей
Dublin City Schools (DCS) в Дублине, штат Джорджия, — это система чартерных школ, в которой обучается более 2400 учащихся в пяти кампусах, расположенных по всему Дублинскому региону. , что более чем в 100 милях к юго-востоку от Атланты.
Школьный округ трижды с 2015 года получал статус «Образцового совета» от Ассоциации школьных советов Джорджии и имеет более 90% выпускников. В дополнение к вышеупомянутым похвалам, школьный округ недавно принял решение наметить путь к повышению общей энергоэффективности здания и сокращению своего углеродного следа за счет модернизации систем ОВКВ с использованием систем ОВКВ с тепловым насосом, работающим на природном газе (GHP).
Рисунок 2: Городские школы Дублина находятся в процессе установки 266 тонн систем VRF GHP в кампусе средней школы. Успех первого проекта в 2019 годубыл решающим фактором в этом решении. Предоставлено: Dublin City Schools and Clay Consulting
Суперинтендант доктор Фред Уильямс и школьный совет приняли решение установить пять 14-тонных систем YANMAR VRF GHP в кампусе DCS Gifted Academy в 2019 году. Конфигурация включала две двухтрубные системы и три 3-трубные системы общей установленной мощностью 70 тонн. Системы тепловых насосов VRF все чаще проектируются в зданиях по всей территории США. Они обеспечивают повышенную энергоэффективность наряду с улучшенным комфортом жильцов благодаря многозонным конфигурациям и индивидуальному зональному контролю температуры.
Преимущества системы VRF
Системы VRF имеют меньшую занимаемую площадь, чем обычные системы HVAC, и предназначены для регулирования в соответствии с требованиями к нагрузке на отопление и охлаждение каждой зоны и для поддержания контроля температуры.
YANMAR natural GHP использует преимущества высокоэффективной системы доставки природного газа и дешевого природного газа, что позволяет снизить эксплуатационные расходы, сократить выбросы CO2 и предоставить экономичные решения для широкого спектра применений в области охлаждения и обогрева.
Уильямс сказал: «Мы искали более надежную систему HVAC, которая могла бы соответствовать высоким уровням эффективности и обеспечивать комфорт для учащихся в продуктивной среде преподавания и обучения. Успеваемость учащихся является важным показателем для нашего школьного округа. В то же время эксплуатационные расходы и бережное отношение к окружающей среде были для нас ключевыми и важными факторами».
Рисунок 3: Главный вход в кампус средней школы Dublin City Schools. Доктор Фред Уильямс, руководитель городской школьной системы Дублина в Дублине, штат Джорджия, курирует пять кампусов. Предоставлено Дублинскими городскими школами и Clay Consulting
Система GHP снижает потребление электроэнергии и пиковый спрос на электроэнергию за счет использования наружного воздуха и передачи тепла в кондиционируемое помещение или из него, дополненного недорогой энергией природного газа.
Эффективность нагрева и охлаждения превышает 100%.
Джонни Байто, директор по техническому обслуживанию DCS, сказал: «Наша предыдущая система HVAC, геотермальная система с электрическим тепловым насосом, подходила к концу, и у нее постоянно возникали проблемы с техническим обслуживанием. Утечки в конфигурации подземных трубопроводов оказались источником высоких затрат на техническое обслуживание. Мы очень довольны этими системами и их работой».
Система YANMAR отслеживает состояние системы и предоставляет предупреждения о необходимости технического обслуживания через адаптеры удаленного мониторинга, что позволяет сократить время простоя.
Результаты установки и будущие проекты
GHP DCS Gifted Academy обеспечили более низкие затраты на электроэнергию для школьного округа и высокий уровень производительности.
Уильямс сказал: «Одним из препятствий, с которыми мы столкнулись, было преодоление капитальных затрат, необходимых для проекта. Город Дублин оказал помощь посредством межправительственного соглашения и предоставил финансирование проекта на пятилетний срок.
Финансирование проекта, скидка за тонну и экономия затрат на электроэнергию в совокупности привели к быстрой окупаемости и экономии затрат в течение жизненного цикла, что было очень привлекательно».
City of Dublin Natural Gas, муниципальный поставщик газа и член муниципального газового управления Джорджии (Газовое управление), получил доступ к финансированию за счет комбинации резервов и финансирования газового управления для этого проекта и недавнего проекта в другом кампусе DCS, который в настоящее время находится в установка II этапа.
Рисунок 4: Механическое отопление и вентиляция в Средней Джорджии подчеркнули важность оценки площадки для комфорта здания. Эти наружные системы YANMAR расположены в стратегически важных местах вокруг школы. Предоставлено Дублинскими городскими школами и Clay Consulting
Майкл Клэй, бывший директор Dublin Utilities, а ныне исполняющий обязанности консультанта города Дублина, сказал: «Финансирование оказалось важной частью успеха этих проектов».
Одаренная академия стала успешным проектом GHP для DCS в 2019 году. В 2020 году DCS решила заменить геотермальные тепловые насосы в средней школе Дублина, для чего требовалось 266 тонн установленной мощности. DCS решила использовать 19 3-трубных систем. Трехтрубная система обеспечивает одновременный режим обогрева и охлаждения, оптимизируя уровень комфорта в каждой зоне.
Майкл Эдж, Механическое отопление и воздух в Средней Джорджии (и субподрядчик по установке обоих проектов) сказал: «Система VRF GHP обеспечивает высокий уровень производительности. Инсталляции для одаренной академии и фазы I для средней школы прошли очень хорошо. У нас не было проблем с обратным звонком в одаренную академию, которая работает уже более двух лет. Установка этапа I для средней школы, даже с учетом ограничений, связанных с COVID, прошла успешно. В те периоды, когда учащиеся не могли собираться из-за COVID, мы смогли доставить наши бригады на объекты для продолжения монтажных работ».
Middle Georgia Механическое отопление и воздух, дилер YANMAR, продвигает систему VRF GHP по всей Центральной и Восточной Джорджии и приближается к 400 тоннам установок.
«Одним из важнейших элементов VRF является оценка площадки, — сказал Эдж. «Это позволило нам лучше понять желаемые требования к комфорту и лучше спланировать несколько зон, чтобы максимально повысить уровень комфорта для учащихся и учителей».
Проект средней школы получил финансирование и использовал скидки, предоставленные Управлением природного газа и газа города Дублина. Предполагается, что этап II будет завершен к середине 2022 года с установкой всех девятнадцати блоков. Тепловые насосы на природном газе, используя эффективную сеть природного газа (более 90% эффективности) и эффективные системы GHP (более 100%) предлагают эффективный путь к сокращению выбросов углерода и поддержанию доступных затрат на энергию при оптимизации уровня комфорта пассажиров.
Рисунок 5: Компания City of Dublin Natural Gas является поставщиком природного газа для городских школ Дублина. Программа финансирования города сыграла важную роль в общем успехе проекта. Предоставлено: Dublin City Schools and Clay Consulting
Dublin City Schools находится в процессе планирования расширения установок VRF GHP на природном газе в третьем кампусе.
Оглядываясь назад на первые два проекта, можно сказать, что несколько факторов сыграли решающую роль в выборе расширения установок GHP. Первоначальное обучение преимуществам систем VRF и, в частности, систем VRF с тепловым насосом на природном газе. Во-вторых, обученный подрядчик HVAC, который понимает систему и отвечает за производительность системы.
Испытание систем и их производительность в соответствии с ожиданиями по кондиционированию помещений сыграли свою роль в том, что системы GHP VRF стали надежным выбором. Преимущества, которые они обеспечивают как с энергетической, так и с финансовой точек зрения, делают их привлекательными для пользователей.
— эта статья появилась в приложении «Газовая технология».
YANMAR Energy Systems
www.yanmarenergysystems.com
У вас есть опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете.
Нажмите здесь, чтобы начать этот процесс.
Эта система VRF, работающая на природном газе, является сверхэффективной
Рекомендовано / Охлаждение
Автор Джулия Стоун
[Фото предоставлено YANMAR]
Передовая система YANMAR, работающая на природном газе, меняет представление об энергоэффективности и комфорте.
Обзор YANMAR
Эффективное управление зонами и технология рекуперации тепла
Снижение потребления электроэнергии
Простая интеграция автоматизации и возможности удаленного мониторинга
Компания YANMAR начала производство систем с переменным расходом хладагента (VRF) в 1987 году, но уже более века компания производит надежные и компактные дизельные двигатели. Их тепловой насос VRF обладает мощными возможностями нагрева и охлаждения при минимальном потреблении электроэнергии.
Двигатель, работающий на природном газе, — это то, что отличает эту систему, когда речь идет об экологии: природный газ выделяет меньше вредных парниковых газов, чем уголь: на 80 % меньше NOx, на 100 % меньше SOx и на 35 % меньше CO2.
«Мы не используем электричество для привода компрессоров, поэтому экономия энергии огромна», — говорит Эдди Катон , региональный менеджер по продажам и обслуживанию YANMAR America. Помимо экономии энергии, VRF-система YANMAR также обеспечивает более низкие эксплуатационные расходы, повышенный комфорт и передовую интеграцию управления. В качестве гибкого способа обеспечения комфорта в помещении система VRF с тепловым насосом на природном газе компании YANMAR была внедрена в школах, офисных зданиях, ресторанах и многоквартирных домах.
Природный газ по сравнению с электричеством Катон говорит, что одним из самых больших преимуществ использования природного газа является тот факт, что он более экологичный. «У нас в Соединенных Штатах много природного газа, — говорит он.
«Это более экологично, чем сжигание угля для производства электроэнергии, и у нас нет таких потерь при передаче».
По большей части обычные системы VRF используют электроэнергию для наружных блоков, но YANMAR отдает предпочтение природному газу. Энергосбережение при использовании природного газа основано на искровом разбросе или разнице между стоимостью электроэнергии и стоимостью природного газа — чем выше эта разница, тем большую экономию вы получите, используя природный газ. «Разница между тарифами на природный газ и тариф на электроэнергию очень высока, потому что в большинстве районов тарифы на природный газ ниже, поэтому клиент сможет экономить энергию, а также извлекать выгоду из экономической экономии», — говорится в сообщении 9.0085 Майк Мерварц , технический директор YANMAR America.
Майлз Джонсон , конструктор-механик в Croft & Associates , был архитектором и дизайнером нового EVO//CENTER YANMAR, который открылся в ноябре 2017 года.
газа вместо электричества, что обеспечивает экономию средств и повышение энергоэффективности. «Тепловые насосы, работающие на газе, предлагают очень экономически выгодное решение для минимизации углеродного следа здания», — говорит он. «VRF потребляет значительно меньше энергии, чем сопоставимые системы HVAC. Всякий раз, когда вы можете комбинировать это с электроэнергией, вырабатываемой на газе, преимущества, как правило, складываются довольно хорошо».
[Фото предоставлено YANMAR]
Новый EVO//CENTER от YANMAR включает в себя систему VRF, которая значительно снижает эксплуатационные расходы здания. [Фото: предоставлено YANMAR]
Zone Control & Comfort В отличие от обычных систем HVAC, многозонная VRF-система YANMAR дает вам полный контроль над внутренней средой. Каждая комната или зона может иметь свой собственный внутренний блок и термостат. Кроме того, вы можете отключить обогрев и охлаждение в незанятых помещениях или на этажах, чтобы сократить потребление энергии.
Расширенные возможности зонирования особенно полезны во время ремонта, поскольку система позволяет занимать каждый этаж после его завершения, в то время как строительные работы продолжаются в других помещениях. «Вместо того, чтобы ваша центральная система HVAC распределяла охлаждение или отопление по всему зданию, вы сможете контролировать, какая зона требует охлаждения или обогрева, или даже обеспечивать обогрев и охлаждение одновременно», — говорит Мерварц.
В дополнение к вашему комфорту в помещении, VRF-блоки YANMAR также намного тише благодаря звукопоглощающим материалам, установленным на панелях. «Звук практически отсутствует, — говорит Катон. Традиционные крышные блоки обычно работают на уровне 90 децибел, в то время как наружные блоки YANMAR работают на уровне от 54 до 58 децибел.
YANMAR также предлагает решения практически для любых требований к потоку воздуха, направлению воздуха или производительности для охлаждения и обогрева.
[Фото: предоставлено YANMAR]
[Фото: предоставлено YANMAR]
Экономия средств Стоимость эксплуатации компрессора в наружных блоках, работающих на газе, составляет 1/10 стоимости энергии традиционной электрической системы VRF, потому что блокам VRF, работающим на природном газе, от YANMAR требуется всего 750 Вт в час для работы.
В зависимости от местных затрат на коммунальные услуги, VRF-система YANMAR может сократить расходы на электроэнергию на 30–70 %. По словам Мерварца, когда YANMAR заменяет электрические системы VRF на системы VRF, работающие на природном газе, владельцы зданий быстро видят преимущества.
Кроме того, поскольку их системы VRF долговечны, это снижает общую стоимость жизненного цикла. «Мы увидели, что наша система может работать до 90 000 часов, что эквивалентно 10–15 годам», — говорит Мерварц.
YANMAR также разработала инструмент анализа рентабельности инвестиций, который может помочь вам решить, подходит ли YANMAR для бюджета вашего проекта. Инструмент показывает ожидаемую сумму финансовой экономии, а также предполагаемый срок окупаемости. Он также обеспечивает внутреннюю норму прибыли и прогноз годового денежного потока.
Когда Крофт проанализировал VRF-системы YANMAR для нового EVO//CENTER, Джонсон и его команда провели сравнение затрат и оценку. Они смогли сэкономить на проектных расходах за счет использования VRF там, где стандартная система переменного расхода воздуха (VAV) была бы не столь рентабельной — фактически, они использовали VRF-систему YANMAR для более чем 75% установок HVAC для здание.
[Фото предоставлено YANMAR]
Energy EfficiencyКоманда инженеров YANMAR сотрудничает с ASHRAE, чтобы изучить, как рассчитать фактическую эффективность их системы VRF на природном газе. «Для нашей системы нет официального стандарта эффективности EER, потому что этот тип оборудования является новым в Соединенных Штатах, но наша единица 9Общая эффективность 0%», — говорит Мерварц.
Что касается эффективности теплообмена, YANMAR лидирует. Их система VRF хорошо работает в холодные периоды, используя отработанное тепло для увеличения количества тепла в здании. Их система улавливает отработанное тепло газового двигателя и возвращает его в линию хладагента с помощью пластинчатого теплообменника. «Обычному тепловому насосу потребуются аварийные нагревательные полосы, но нам они не нужны», — говорит Катон. “ У нас есть пластинчатый теплообменник, который передает тепло обратно хладагенту. Таким образом, наше время восстановления и рабочие температуры намного ниже, чем у типичных конкурентов».
[Фото: предоставлено YANMAR]
Системная интеграцияИнтеграция системы управления проста с VRF-системой YANMAR. «Поскольку мы сотрудничаем с Daikin , все наши элементы управления — это элементы управления Daikin, — говорит Мерварц. «Мы можем обеспечить управление системой HVAC, а также интеграцию с любой системой управления зданием, используя наш открытый протокол с интерфейсом BACnet или LonWorks».
Дистанционное управление YANMAR помогает при устранении неполадок и профилактическом обслуживании. Он может подключаться к нескольким наружным блокам, и при обнаружении каких-либо ошибок система отправит электронные письма обслуживающему персоналу YANMAR, чтобы они могли решить проблему до того, как клиент поймет, что что-то не так, говорит Мерварц. Дистанционное управление мониторингом позволяет YANMAR контролировать производительность системы, такую как уровень охлаждающей жидкости, часы работы, обороты двигателя и температуру.
[Фото предоставлено YANMAR]
Простота установки и обслуживания Установить VRF-систему YANMAR довольно просто.
Все, что вам нужно сделать, это поддерживать плоскую бетонную поверхность на земле или крыше и закрепить устройство болтами. «Для устройства требуется очень небольшая проводка, поскольку единственное электрическое требование для работы VRF составляет около 0,8 киловатта, а не даже 1 киловатт», — говорит Мерварц. Для устройства не нужен большой кабель, достаточно газового подключения. Для работы электрических систем VRF требуется больше киловатт и, следовательно, кабель большего размера. Также нет необходимости расширять электрическую инфраструктуру здания, поскольку продукт YANMAR требует только однофазного источника питания.
Техническое обслуживание требуется каждые 10 000 часов, а это означает, что первый вызов по техническому обслуживанию обычно не требуется в течение двух-трех лет. Катон говорит, что техническое обслуживание состоит из замены свечей зажигания, моторного масла, воздушного фильтра, масляного фильтра и ремня компрессора. Они также проводят общий осмотр вашей системы, в том числе проверяют уровень охлаждающей жидкости в вашей системе и следят за тем, чтобы зазор на клапанах все еще соответствовал спецификациям.
«Одним из преимуществ удаленного мониторинга вашей системы является то, что мы сможем увидеть часы работы», — говорит Мерварц. Когда установка наработает около 10 000 часов, YANMAR свяжется с клиентом, чтобы напомнить ему о первой проверке технического обслуживания и запланировать время отправки своей ремонтной бригады.
[Фото предоставлено YANMAR]
Будущее VRF
Croft & Associates Разработчик механики Майлз Джонсон использует системы с переменным расходом хладагента (VRF) в своей проекты более 10 лет, и он планирует продолжить внедрение технологии.
«Подавляющая реакция на VRF на данный момент заключается в том, что владельцам зданий нравится меньше обслуживания, более простая система, повышенный комфорт, улучшенный контроль и меньшие счета за коммунальные услуги», — говорит Джонсон. «Чем больше я слышу обо всех преимуществах, которые получают владельцы, тем больше мне хочется использовать VRF в моих будущих проектах».
