Выбор вентилятора по производительности: Выбор вентиляторов

Выбор вентиляторов

Вентиляторы являются неотъемлемой частью вентиляционной системы любого предприятия, независимо от его сферы деятельности. В основном, данные агрегаты используют:

• для подсоса чистого воздуха для осуществления производственных процессов,
• выведения отработанных газов или продуктов горения,
• в охладительных системах,
• для проветривания помещений – в составе общей вентиляционной сети предприятия.

Расчет и подбор вентиляционного оборудования осуществляют по техническим характеристикам каждого конкретного агрегата, а также, исходя из тех задач, которые ставятся перед данным оборудованием.

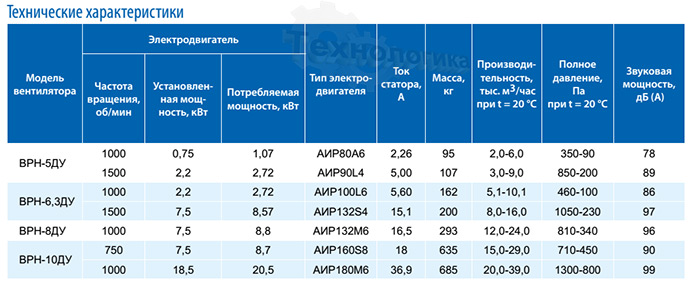

Технические характеристики

Рассмотрим главные эксплуатационные параметры, которые учитываются при расчете и выборе промышленных вентиляционных установок.

Производительность. Данный параметр показывает объем пыле-газовоздушной массы, транспортируемой за единицу времени. Диапазон значений мощности составляет от 1 до 1000000 м3/сек.

Производительность вентиляторного агрегата напрямую зависит от его аэродинамических характеристик. Рассчитывается данный показатель по формуле: объем перемещаемой рабочей среды поделить на время.

Давление (напор). Параметр показывает, с какой силой воздушная струя выбывает из выходного патрубка. Давление измеряется в Паскалях. Также, многие производители указывают другую единицу измерения – мм ртутного столбца и т.д.

Мощность эл.мотора. Рассчитывается данный показатель, исходя из того, какая производительность и давление должны быть обеспечены. Например, мощность для вытяжного осевого вентилятора можно вычислить по известным параметрам давления и производительности, взяв за основу данные аэродинамических характеристик в графиках для стандартных вентиляторов. Если требуется вентилятор специального назначения с повышенной мощностью двигателя, то данный агрегат изготавливается на заказ или в стандартную модель устанавливается нестандартный двигатель.

Как осуществляется подбор вентилятора

Выбор по назначению.

Первоначально, подбор модели осуществляется, исходя из тех задач, которые необходимо решить на производстве: выведение дыма, подача воздуха в рабочие помещения. Соответственно, подбирается по схеме сборки и назначению: центробежный, осевой, безлопастный и т.д. Центробежные вентиляционные агрегаты производят высокое давление с высоким КПД, поэтому их целесообразно использовать для сложных условий эксплуатации, например на металлургических производствах для подачи чистого воздуха в цеха. Что касается осевых вентиляторов, то их задействуют в вытяжных вентиляционных системах, центробежные шахтные вентиляторы – для работы в подземных условиях, а безлопастные – для создания комфортного микроклимата в помещениях.

Выбор мощности двигателя.

Стоит знать, что при одинаковых типоразмерах вентилятора мощность эл.мотора может быть различной, т.к. в качестве привода производитель может использовать разные электродвигатели. Кроме того, мощность двигателя не зависит от материала, из которого выполнен корпус, от того – в какой системе будет установлен агрегат: вытяжной или нагнетательной. Данный параметр рассчитывается абсолютно одинаково для обеих систем. Мощность двигателя зависит от схемы сборки и рабочих параметров самого вентилятора. Небольшие вентиляторы выпускают со встроенным электродвигателем, большие – с двигателем, который поставляется отдельно. Чем выше мощность эл.мотора у одного и того же вентилятора, тем больше производительность и давление, и, соответственно, стоимость вентилятора.

Аэродинамика и точность геометрических размеров.

Правильная аэродинамика вентилятора обеспечивает требуемое давление и расход воздуха при минимальном использовании энергии, соответственно, снижает производственные расходы и срок окупаемости агрегата. Проверка вентиляторов на соответствие характеристикам действующих стандартов выполняется на аттестованных стендах в лабораториях, после чего составляется соответствующий документ.

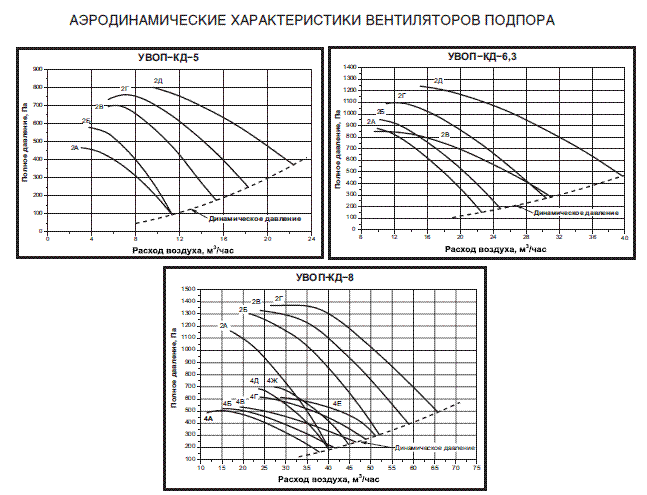

Рисунок. Схема аэродинамических характеристик, по которой вычисляются рабочие параметры вентилятора (на примере моделей ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №5).

Рабочее колесо.

Срок эксплуатации рабочего колеса зависит от его прочности и правильно выполненной балансировки. Тогда как производительность, давление и габаритные размеры вентилятора напрямую зависят от диаметра крыльчатки. Чем больше сечение колеса, тем больше данные параметры.

Сравнение осевых и центробежных вентиляторов

В основе работы этих двух типов вентиляторов лежат кардинально разные принципы действия. В центробежном агрегате воздушная масса от входного патрубка проходит вдоль оси вала, после чего меняет направление и выходит из выходного патрубка под углом 90 градусов (перпендикулярно оси). Ввиду большого количества модификаций, диапазона создаваемых давлений и производительности данный тип вентиляторов широко используется во многих сферах деятельности.

Рисунок. Строение радиального агрегата

Рисунок. Строение осевого агрегата.

В зависимости от вида и характеристики рабочей среды центробежные вентиляторы бывают общего и специального назначения. Агрегаты специального назначения способны перемещать взрывоопасные смеси, воздушные массы высокой степени запыленности с включением твердых частиц, газовоздушные потоки при высоких температурах и т.д.

Соответственно, вентиляторы специального назначения подразделяются на следующие классы:

• Шахтные
• Взрывозащищенные
• Коррозионностойкие
• Пылевые
• Мельничные
• Тягодутьевые.

Рисунок. Шахтный газоотсасывающий вентилятор.

Каждый из вышеперечисленных классов вентиляторов имеют свои особенности изготовления. Дутьевые транспортируют газовоздушные смеси при повышенных температурах, поэтому для их производства используют жаростойкие марки стали. Взрывозащищенные агрегаты производят из мягких сплавов во избежание воспламенения от образующихся искр. Шахтные вентиляторы имеют особо прочный корпус, защищающий от обрушения пород.

Однако, промышленные центробежные вентиляторы, особенно средней и высокой производительности, имеют большие габариты, соответственно для их монтажа потребуется больше площади.

В осевом вентиляторе рабочая среда проходит от входного патрубка в выходной непосредственно вдоль оси, не меняя дальнейшего направления. Данные электроприборы отличаются компактными габаритами, способностью обеспечить перемещение больших объемов воздушных масс в короткие сроки и на длительные расстояния, а также – экономичностью.

Основная область применения: в составе приточно-вытяжной сети (канальные агрегаты, крышные агрегаты), в системе градирен. В большинстве случаев исполнения электромотор вентилятора находится внутри кожуха, что создает ограничения по виду перемещаемой среды, ее температуре и содержанию пыли. Важное отличие работы осевых вентиляторов от радиальных – уровень шума. В связи с тем, что скорость вращения крыльчатки у первых выше, соответственно они более шумные, чем центробежные агрегаты.

Сравнение вентиляторов ВД, ВДН и дымососов Д, ДН

Дымососы и вентиляторы данных марок различаются по сфере использования: дымососы предназначены для транспортирования дыма, газов, летучих продуктов горения при высоких температурах, вентиляторы – газовоздушных потоков с более низким температурным режимом. Соответственно, дымососы производят из стали большей толщины.

Также, данные типы вентиляторов различаются по количеству лопастей крыльчатки: у дымососов Д и вентиляторов ВД их количество составляет 32, а у марок ВДН и ДН – 16, что соответственно сказывается на эксплуатационных характеристиках.

Как подобрать вентилятор по стоимости?

В последние годы российским потребителям предлагают данное оборудование наиболее используемых схем сборки по невысокой стоимости. По внешним признакам дешевые модели мало чем отличаются от вентиляторов известных брендов, и даже промаркированы. Основное их отличие – низкая стоимость и отсутствие сервисного обслуживания в дальнейшем.

Несомненно, в условиях кризиса многие хотят приобрести электрооборудование по приемлемым ценам, однако, последствия могут быть самыми негативными.

Практически во всех случаях недорогие вентиляторы изготавливают из марок стали или сплавов, несоответствующих принятым стандартам. Также, толщина стенок изделия, к примеру – корпуса вентилятора, может быть визуально меньше, чем у оригиналов. В некоторых случаях отсутствует элементы конструкций, например – виброопоры, а в прилагаемых документах не проставлена отметка о проведенных испытаниях. В результате, потребитель получает вентилятор с низкими показателями аэродинамики и прочности.

Именно поэтому, одним из определяющих условий подбора модели должна быть проверка документов, в которых указан факт осуществления производителем аэродинамических, акустических, вибрационных и других испытаний в лабораторных условиях. Все заявленные характеристики вентилятора должны максимально соответствовать параметрам, утвержденным в ГОСТах и ТУ.

Неопытного потребителя низкие цены на промышленное оборудование могут сбить с толку и заставить совершить необдуманную покупку. Поэтому, выбирая вентилятор по нужным параметрам, следует обратить внимание на статус бренда, наличие документов о проведенных испытаниях, сертификатов качества.

Рисунок. Лабораторные испытания промышленных вентиляторов на стенде

Вывод! Выбор той или иной модели промышленного вентилятора сводится к тому, чтобы для выполнения конкретной производственной задачи подобрать агрегат требуемой производительности и потребляющего наименьшее количество эл.энергии. Также, в случае ограниченности площади для размещения вентилятора учитывается габариты электроприбора.

Не скоростью единой. Выбор центробежного вентилятора

Выбор любого вентиляционного оборудования начинается с определения его основных параметров и заканчивается выбором внешнего вида. Но выбор центробежных вентиляторов включает некоторые, присущие только им, особенности.
При выборе центробежных вентиляторов необходимо определять такие параметры, которые несущественны или однообразны в любых других вентиляторах:

• уровень создаваемого давления,
• габариты корпуса,
• способ передачи крутящего момента на рабочее колесо,
• конструкция рабочего колеса (лопаток),
• конструкция (расположение) выходного отверстия,
• подключение к электрической сети,
• компенсирующие и шумоизолирующие устройства.

При условии соблюдения всех этапов, выбранный центробежный вентилятор полностью будет соответствовать требованиям и прослужит очень долгое время без отказов и неисправностей.

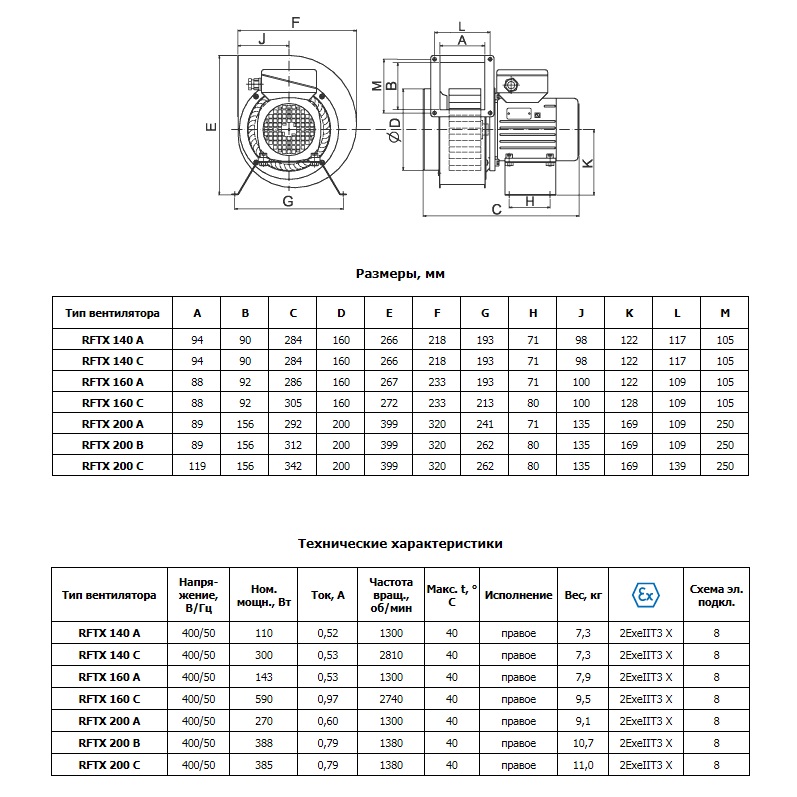

Определение основных параметров центробежного вентилятора

К основным параметрам центробежного радиального вентилятора, которые влияют на его выбор, являются:

• производительность – объем перемещаемого воздуха за промежуток времени,
• величина создаваемого давления: низкое, среднее или высокое,
• потребляемая мощность электрического двигателя,
• параметры питающей сети (одна или три фазы),
• уровень изоляции, герметичности и защищенности,
• габаритные размеры,
• наличие крепежных и соединительных элементов,
• наличие дополнительных конструкций и элементов.

Все перечисленные параметры выбора центробежного вентилятора должны определяться заранее и основываться на параметрах помещения, которое будет обслуживаться и уровне загрязнения воздуха в нем.

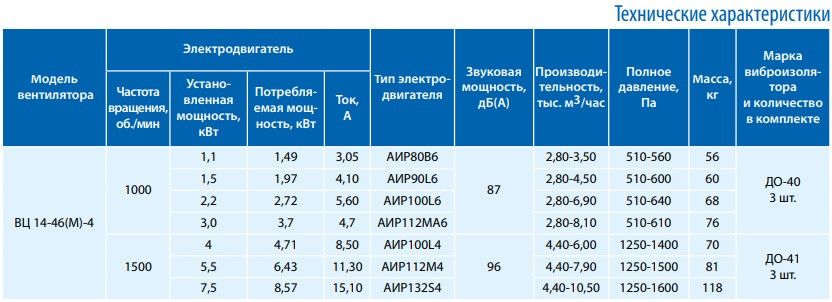

Выбор параметров и характеристик центробежного вентилятора

Выбор основных параметров производится на основе расчетных данных, которые соответствуют обслуживаемым помещениям. Также учитывается конструкция и параметры системы воздуховодов, наличие дополнительных элементов (отводов, разветвлений, фильтров, дросселей, заслонок, компенсаторов вибраций и т.п.), которые влияют на параметры воздушного потока.
Производительность центробежного вентилятора не всегда целесообразно выбирать с большим запасом, если не предусматривается регулировка скорости вращения. Избыток производительности может привести к невозможности создания требуемого уровня вентиляции или, вследствие применения ограничивающих устройств, к быстрому выходу из строя некоторых элементов вентиляционной системы.
Величина создаваемого давления выбирается максимально близко к требуемым параметрам. Избыток давления может повлечь увеличение характеристик вентиляционных каналов и необдуманному перерасходу средств. Принято делить центробежные вентиляторы на три категории создаваемого ими давления:

• низкий уровень давления воздуха – до 1кПа,
• средний уровень давления воздуха – от 1 кПа до 3 кПа,
• высокий уровень давления воздуха – свыше 3 кПа (не более 12 кПа).

При необходимости создания давления свыше 12 кПа применяют дополнительные устройства или другое специальное вентиляционное оборудование.
Величина потребляемой мощности электрического двигателя влияет только на энергоэфективность центробежного вентилятора. Принимать эту величину в качестве основной и влияющей на производительность нельзя, так как центробежные вентиляторы с одинаковой мощностью двигателя могут иметь разные параметры перемещения воздуха.
Центробежные вентиляторы могут подключаться к сети переменного тока с одной или тремя фазами. Трехфазное подключение позволяет не создавать перекос фаз в сети, что особенно важно в условиях производства.
При необходимости применения центробежного вентилятора в условиях агрессивных сред или при воздействии других вредных факторов (влага, пыль и т. д.) применяются вентиляторы особого исполнения с высокой степенью изоляции и герметичности. Для перемещения воздуха с агрессивными примесями или в помещениях с высокими требованиями пожарной безопасности применяют центробежные вентиляторы, выполненные из алюминиевых сплавов или со специальным покрытием элементов. Электрические двигатели таких центробежных вентиляторов имеют особое исполнение, исключающее образование искр.
Габаритные размеры центробежного вентилятора выбираются исходя из возможностей установки его в помещении или на улице. Слишком малые габариты не всегда оправдываются, так как не позволяют добиться высокой производительности и усложняют проведение ремонтных и регламентных работ.

Выбор дополнительных элементов центробежного вентилятора

Выбор дополнительных элементов центробежного вентилятора – это тот этап, который влияет на качество монтажа и эксплуатационные параметры. В зависимости от наличия всех необходимых элементов для установки, подключения, фиксации и защиты центробежного вентилятора, монтаж и дальнейшая эксплуатация может потребовать значительных капиталовложений.
При монтаже центробежного вентилятора также необходимо определить способ соединения вала рабочего колеса с валом двигателя. Это может быть единая конструкция, применение муфты или ременная передача. В зависимости от выбора исполнения, выбираются элементы для крепления электрического двигателя и конструкция корпуса вентилятора.
Для понижения уровня шума и исключения передачи вибраций воздуховодам применяют компенсаторы, глушители, переходники и т.п. устройства. Применение таких устройств требует наличия дополнительного оборудования, которое желательно приобретать у поставщика центробежного вентилятора, так как типоразмеры разных производителей могут значительно отличаться.

Выбор центробежного вентилятора также включает несколько других этапов и особенностей. Но все подготовительные расчеты и выяснение основных параметров позволяют выбрать необходимый центробежный вентилятор с характеристиками максимально соответствующими требованиям. Пренебрежение предварительными расчетами и определениями может привести к малой эффективности вентиляции или к перерасходу материальных средств.

✎ розрахунок для ванної, туалету, кухні – Ventbazar.UA

Зміст:

• У яких випадках найчастіше потрібне встановлення витяжного вентилятора?
• Коротка інструкція щодо вибору приладу
• Різноманітність побутових вентиляторів
• Як розрахувати продуктивність вентилятора: формула
• Як підібрати вентилятор у ванну та санвузол?
• Підбираємо вентилятор у туалет
• Як підібрати вентилятор для кухні?
• Вентиляція у вбиральні – нюанси
• Додаткові нюанси, які важливо врахувати
• Підсумки

Витяжний побутовий вентилятор – найпопулярніший агрегат серед вентиляційного ринку. Але чи багато покупців вибрали цей виріб правильним для свого приміщення? Чи багато вентиляторів працюють із недостатньою потужністю на даний момент? Щоб купити правильний агрегат для своєї ванної чи кухні, достатньо поставити одне з найважливіших питань: як вибрати побутовий вентилятор для встановлення у певному місці? Ми розповімо Вам всі хитрощі і правила, щоб Ви точно не помилилися.

Головна відмінність примусової вентиляції від природної в тому, що у витяжному отворі для прискорення витяжки відпрацьованого повітря із приміщення встановлюється витяжний вентилятор.

Для початку давайте розберемося, де ми найчастіше стикаємося із проблемами забрудненого, перезволоженого чи задимленого повітря. Найчастіше шукають:

• вентилятор для ванної кімнати;
• витяжний вентилятор для пральні;
• вентилятор для туалету;
• вентилятор для витяжки на кухні;
• безшумний вентилятор для житлової кімнати, де немає якісного повітрообміну.

Найчастіше в побутові приміщення встановлюються витяжні вентилятори, а приплив повітря організовується у приміщення з інших кімнат або за допомогою природної вентиляції, або через стінові або віконні провітрювачі.

Якщо Ви встановлюєте витяжний вентилятор в туалеті або у ванній кімнаті, обов’язково подбайте про переточні грати або отвори внизу дверей, щоб повітря з основних приміщень замінювало забруднене повітря. Якщо такого перетікання не буде, Ваші витрати на витяжний вентилятор будуть зайвими, тому що в кімнаті все одно не буде достатньо свіжого повітря, але вологість все ж таки піде.

Для будь-якої вентиляції необхідно наявність двох каналів – припливного та витяжного. Якщо робота одного з них буде порушена, циркуляція повітря відразу зупиниться.

Коротка інструкція щодо вибору приладу

1. Спочатку вимірюємо діаметр підключення (вент. канал у кімнаті).
2. Визначаємо продуктивність приладу, що підходить під Ваше приміщення (робимо розрахунки).
3. Вимірюємо діаметр підключення (вент. канал у кімнаті).
4. Вибираємо функціонал для зручності та вимог кімнати.
5. Визначаємося з брендом, і вибираємо відповідну за вимогами та дизайном модель.
6. Монтажні роботи (не складний процес, тому можна самостійно реалізувати).

Різноманітність побутових вентиляторів

Вентилятори для побутового застосування відрізняються:

• приєднувальним діаметром до повітропроводу, повітряного каналу або стояка: від 75 до 150 мм. Чим більший діаметр підключення, тим потужніший вентилятор;
• принципом роботи: осьові, відцентрові, комбіновані;
• типом приєднання до повітряного каналу: оскільки продуктивність побутових вентиляторів не така вже й велика, вони зазвичай приєднуються до круглих повітроводів, або встановлюються безпосередньо в канал;
• витратою повітря або продуктивністю в м ³ на годину: чим більше приміщення, чим довше повітропровід, чим вищий вентиляційний стояк, тим більший напір повинен забезпечити вентилятор;

• вентилятор зі зворотним клапаном і без, який забезпечує захист від повернення витяжного повітря назад або попадання у вент. канал забруднень – основний атребут для туалету та кухні. До речі, у нашому Блозі єстаття про необхідність зворотного клапана – прочитайте обов’язково;
• способом регулювання швидкості вентилятора: двошвидкісні, зі ступінчастим або плавним електронним регулюванням зовнішнім блоком;
• режимом роботи: для безперервної роботи або періодичного включення;
• напругою живлення: зазвичай вентилятори побутового застосування живляться від мережі 220, іноді 127 або 12 В;
• можливостями управління: є маса виконань вентиляторів з управлінням по датчику вологості , руху , освітленості , з таймерами та іншими можливостями;
• способом установки: вбудована в стіну або стеля або накладний монтаж, з викидом у канал або через повітропровід на вулицю.

Різноманітність моделей та виконань вражає. У ньому легко заблукає. Але ми розповімо, з чого варто почати і як вибрати вентилятор для конкретного застосування, щоб не помилитися.

Як розрахувати продуктивність вентилятора: формула

Почнемо з того, що завданням витяжного вентилятора приміщення певного обсягу є ефективне видалення забрудненого повітря з нормативною кратністю, тобто. за одиницю часу весь обсяг повітря має кілька разів оновитись. Цим сумарним обсягом визначається витрата повітря м ³ /ч – основна характеристика вентилятора. Зазвичай при розрахунках враховують як норми повітрообміну, а й запас по продуктивності, враховує місцеві опори (вигини повітроводів, довжину стояка, передню декоративну панель, фільтри, тощо. буд.). Для довідки можна скористатися такою таблицею.

Далі діє формула:

L=S*h*k , де

L – продуктивність вентилятора, ^м3 /годину;

S – площа приміщення, м ² ;

h – висота стель;

k – кратність повітрообміну.

Наприклад, для приміщення ванної кімнати з площею 2х2 м2 вийде такий розрахунок: 4*2,5*10=100 ^м3 /година. Тобто, для такої ванної кімнати необхідний витяжний вентилятор з продуктивністю 100 м ³ /год. Оскільки ми беремо ванну для прикладу, вологість повітря в ній підвищена, тому буде потрібний більший тиск для витяжки – інженери рекомендують купувати для ванних підвищений коефіцієнт – 10 крат.

Ще необхідно врахувати запас продуктивності 15-20% для всіх вигинів вентиляційних каналів усередині конструкції будівлі та інших елементів, які створюють тиск на повітря та зменшують прохідність – отримаємо значення близько 110м ³ /год. Таким чином, нам потрібен витяжний вентилятор з витратою не нижче цього значення. Це грубий розрахунок, але майте на увазі: занадто потужний вентилятор може створювати протяги і багато шуму. Якщо скористатися цією таблицею, то як вибрати вентилятор для ванної з правильною потужністю вирішитися відразу ж.

Підбір витяжного вентилятора – не така вже й проста справа, і професійна консультація ніяк не зашкодить у таких випадках. У технічних розрахунках за спеціальними формулами, якими користуються інженери, для ванної чи душової враховуються надлишки вологи, що у повітрі, щільність повітря та інші параметри.

Як підібрати вентилятор у ванну та санвузол?

У такому приміщенні важливо враховувати необхідність видалення вологи і забрудненого повітря. Тому розглядаючи варіанти для ванної кімнати, важливо скористатися правильними формулами для розрахунку потужності. Буває таке, що розрахунок проводиться без урахування підвищеної щільності повітря, і в результаті вентилятор просто не справляється з роботою, тому завжди краще слідувати вищевказаній таблиці і проводити правильний розрахунок.

Для ванної кімнати потрібно вибрати модель з додатковими опціями, які обов’язкові для ванної кімнати: датчик вологості, підвищений захист від вологості та бризок води, ізоляція. Непогано також включити до списку вимог до моделі таймер або таймер затримки вимкнення. Передбачивши такі опції, вентилятор буде включатися, як тільки вологість перевищить норму, а вимкнеться через 25 хвилин після Вашого відходу (таймер затримки), або ж буде працювати за вказаним Вами часом (таймер). Захист апріорі повинен бути вбудований у модель, інакше вентилятор не пропрацює і року, як будь-яка інша техніка при контакті з водою. Тому слід дивитися на коефіцієнт захисту в технічних характеристиках – він повинен складати IP 44 та вище.

Важливо передбачити наявність зворотного клапана або жалюзі, що перекривають повітряний канал після вимкнення вентилятора. Це позбавить загрози проникнення запахів і вологи з сусідніх квартир, а також знизить втрати тепла в кімнатах квартири.

Приклад моделі.

Преміум рішення. Витяжний вентилятор Maico ECA 100 ipro H із серії ECA ipro – ідеальний варіант для ванної. Цей надійний прилад вважається найкращим на ринку, вірніше бренд Maico. Модель характеризується високими показниками захисту IP X5, вбудованим зворотним клапаном, автоматичним датчиком вологості з функцією налаштування часу затримки включення.

Оптимальне рішення. Soler&Palau SILENT-100 CHZ SILVER DESIGN – 3C із серії Soler&Palau SILENT DESIGN – у нього є всі необхідні функції: зворотний клапан, датчик вологості та захист від вологи в IP45. Правда, він без таймера, але це вже функція для зручності, а не зі списку потреб.

Відмінний варіант для ванної у срібному кольорі – модель Soler&Palau SILENT-100 CHZ SILVER із серії SILENT CHZ . Цей вентилятор має не тільки гарний дизайн, але має всі потрібні функції: регульований таймер, датчик вологості, зворотний клапан, регульований гігростат для вимірювання вологості (Ви зможете налаштувати поріг допустимої вологості, наприклад 50% RH), а також світловий індикатор.

Підбираємо вентилятор у туалет

Тут не потрібно вигадувати велосипед і шукати щось наворочене. Туалет – це невелике приміщення, де і пил практично не накопичується. А ось мікробів та неприємних запахів – дуже багато. Тут потрібно вибирати найпростіший вентилятор, але не забуваємо про розрахунки – ухил робимо на продуктивність, інакше або в туалеті буде холодно при збільшеній потужності приладу, або від нього не буде користі. Згадуємо про погані запахи – поширена проблема в тому, що запах часто повертається із вент. каналів, тому шукайте модель зі зворотним клапаном чи жалюзі.

Що можна порадити щодо функціоналу. Щоб при поході в вбиральню не думати про увімкнення вентилятора, підберіть модель з електроприводом та виведіть шнур до вимикача. Тоді прилад вмикатиметься разом зі світлом. Ви можете вивести окрему клавішу для нього. А для тих, хто забуває вимикати світло у туалеті – пригляньте вентилятор із таймером затримки. Він буде працювати ще 15-20 хвилин після Вашого догляду, усуне всі забруднення та запахи, та вимкнутись. І не треба переживати про електроенергію.

Приклад моделі.

Преміум рішення. Вентилятор німецького виробництва Helios MiniVent M1/100 N/C , або Helios MiniVent M1/100 P із серії MiniVent . Обидві моделі мають високу стійкість до різних видів мікроклімату (з підвищеною вологістю або запиленістю), а також прослужать досить тривалий період. Серія MiniVent характеризується відмінним ступенем захисту в IP X5 та щільним зворотним клапаном, двома швидкостями, низьким рівнем шуму 25-30 Дб(А) на відстані 3м. Самі ж моделі мають корисний для користувача функціонал: вентилятор MiniVent M1/100 N/C оснащений програмованою затримкою вимикання, а модель MiniVent M1/100 P має датчик присутності.

Оптимальний варіант. Модель Вентс 100 ЛД Авто ВТ із серії Вентс ЛД Авто – ідеальний прилад, тому що в ньому зібрано все, а вартість у нього низька. У цього вентилятора за передньою панеллю вбудовані жалюзі, які не пропускають повітря назад, а також реле вологості для автоматичного запуску роботи при вологості 60-90% і таймер затримки на 2-30 хвилин. З недоліків – захист вологості всього IP 24, але для туалету це не важливо.

Якщо ж потрібна модель ще бюджетніша, то непоганим варіантом стане модель Вентс Фліп (230/60) ВТ із серії Вентс ФЛІП . Він дуже доступний у ціні, але при цьому в ньому вбудований зворотний клапан, і є той самий шнурковий вимикач, за допомогою якого можна вивести керування клавішею освітлення, а також є таймер затримки вимикання. Тобто вентилятор відмінно підходить для всіх вимог у туалеті.

Як підібрати вентилятор для кухні?

Часто витяжки над плитою не вистачає, у такому приміщенні все одно з’являються застійні зони та задуха. Адже витяжка збирає випаровування безпосередньо над плитою (місцево), але решта залишків пари, вологості, повітря з високою температурою і запахами збираються під стелею, звідки потім поширюються всюди в квартирі. Тому нам важливо зібрати всі забруднення та запахи не лише місцево, а й у всьому приміщенні. Витяжний вентилятор чудово з цим впорається.

При виборі витяжного вентилятора для кухні, крім обліку в розрахунках нормативного повітрообміну, враховуються потреби видалення надлишків тепла від усіх приладів, що знаходяться в кухні, кількості людей та надлишків перезволоженого та забрудненого повітря. При підборі обов’язково враховується часткове видалення повітря через витяжку над плитою та приплив повітря з основних приміщень квартири чи будинку.

Що не менш важливо, відпрацьоване повітря має властивість не віддалятися відразу, але й подорожувати каналами, що знаходяться в інших кімнатах, а потім повертатися назад при вимкненому вентиляторі. Тому для кухні потрібен вентилятор із зворотним клапаном. Вбудована в ньому заслінка герметично закриває патрубок приладу і не пропускає тягу з іншого боку, тобто повітря може рухатися тільки в один бік – з приміщення.

При виборі вентилятора на кухню зверніть увагу на моделі з хорошим фільтром. При приготуванні в повітрі розчиняється жир, частинки масла, ефіру, і вони осідають на всіх поверхнях та приладах. Вентилятор витягує їх разом із забрудненим повітрям, але жир не проходить просто так у шахту – він залишається всередині агрегату, накопичується там, і потім заважає його роботі, або ламає його. Хороший щільний фільтр скупчує все на собі, захищаючи і вентилятор і вент. шахти від засмічення олією та жиром. Тому обов’язково звертайте увагу на наявність фільтра біля приладу. Але пам’ятайте – фільтр потрібно регулярно чистити приблизно раз на півроку: можна просто промити водою, висушити і покласти його назад.

{Callback:1} Приклад моделі.

Преміум рішення. Відмінним вентилятором для кухні є Maico ER 100 із серії Maico ER – у нього хороший щільний фільтр, який ховається прямо за декоративною панеллю, та надійний зворотний клапан, що виробляється в Німеччині. Бонусом стане тиха робота двигуна на кулькових підшипниках, корпус, що поглинає шум. Додатковий монтажний корпус, який найчастіше докуповується до приладу, має стійкий захист від гарячих температур та вологості, що є ідеальним для кухні. Довговічність та стійкість цієї моделі за важких умов кухні здивує Вас. Не забувайте, що ця модель має різні модифікації з додатковими функціями.

Оптимальне рішення. Осьовий вентилятор Vortice Evo ME 100/4′ LL із серії Evo . Прекрасний варіант для кухні – модель з підвищеною тягою, що забирає повітря з 5-ти сторін. Також має зворотний клапан та двигун на кулькових підшипниках, що на 100% запобігає поверненню забрудненого повітря. На додаток, вентилятор має високий рівень захисту IP 45 і другий клас ізоляції, а ще працює дуже тихо (21-24 дБ(А)), 2 швидкості роботи та підвищена ефективність, робота в безперервному режимі до 30 000 годин без перегрівання. Надійний добрий варіант.

Вентиляція у вбиральні – нюанси

Вся фішка вбиральні в тому, що люди тут бувають лише кілька разів на день. Тому таке приміщення погано вентилюється природним шляхом і з’являється спертість повітря. При спертому повітрі одяг починає псуватися, набувати неприємного запаху, ніби він залежався в комірчині. Навіть якщо Ви використовуєте найстійкіші та пахучі кондиціонери при пранні – одяг все одно погано пахне. І не згадуватимемо про скупчення пилу та речах, або бактерій після невимитих рук – це й так відомо. Тому в вбиральні потрібен вентилятор.

При виборі побутового вентилятора для гардеробу дивимося на 3 параметри – тип вентилятора, продуктивність, таймер.

Продуктивність. За рахунок того, що приміщення відрізняється від ванної та кухні, повітря в ньому не щільне і не забруднене. Тут потрібно підібрати не сильно продуктивний вентилятор, щоб Вам було не холодно переодягатися, але і не слабкий, тому що кімната зазвичай має площу дещо більшу за ванну.

Тип приладу. Найчастіше для вбиральні кімнати вибирають осьовий або відцентровий тип побутового вентилятора – вони показують дуже високі результати і мають хорошу ефективність, але можете вибрати і звичайний витяжний тип.

Таймер потрібен для того, щоб вентилятор вимикався без Вашого втручання після Вашого догляду, щоб провітрити всі залишки вуглекислого газу та іншого. Ви можете встановити параметр, щоб він вимикався через 30 хвилин – цього буде достатньо для потрібного ефекту.

Приклад моделі.
Преміум рішення. Осьовий вентилятор Maico AWB 100 TC із серії AWB німецького виробництва з відносно недорогою ціною, але бездоганною якістю. Модель призначена для приміщень до 30 м ² , є зворотний клапан, прилад з термічним захистом від перегріву двигуна та деталей, зроблений із міцного довговічного пластику. Додатково модель має гарний повітряний фільтр, таймер, що регулюється, низьке енергоспоживання.

Оптимальний варіант. Витяжний вентилятор Blauberg Quatro 100 Т стане чудовим рішенням. По-перше, це вентилятор осьового типу, по-друге, він має гарну продуктивність, і по-третє, у нього є таймер вимкнення. Також варто звернути увагу, що у цієї моделі є різні красиві забарвлення: золоте, срібне, платина, та інші.

Додаткові моменти, які важливо врахувати

• дизайн моделі – з декоративним оздобленням або стандартна;
• можливість монтажу – на стіну або стелю, вбудовану або накладну, у витяжний канал, з викидом у вертикальний загальний стояк, за підвісною стелею;
• рівень шуму – малошумні чи стандартні виконання;
• різноманітні можливості керування ручного або автоматичного керування, описані вище;
• можливість приєднання одного або двох приміщень до одного вентилятора;
• енергоспоживання вентилятора;
• можливості обслуговування та сервісу, – для якісних витяжних вентиляторів не варто турбуватися про безвідмовність у роботі чи гарантії.

Варто відзначити сучасні можливості керування побутовими вентиляторами для більш комфортного користування. Ви можете виставити затримку по таймеру і вентилятор ще видалятиме забруднене повітря якийсь час, він може працювати постійно або з певними інтервалами, працювати з підвищеною потужністю або в звичайному режимі, може бути зовсім безшумним, включатися шнурковим вимикачем, працювати з контролем рівня вологості або за датчиком руху, включатися разом з освітленням і вимикатися із затримкою після вимкнення світла тощо.

Підсумки

Проблема з циркуляцією повітря може виникати з двох причин – або порушено приплив свіжого повітря, або порушено витяжку відпрацьованого. Щоб визначити, яка причина порушення циркуляції повітря у вашій квартирі, вам знадобиться аркуш паперу та сірник. До витяжного отвору підноситься запалений сірник або аркуш паперу. Якщо витяжка нормально працює, сірник згасне, а аркуш паперу злегка прилипне до витяжного отвору. У такому разі рекомендуємо задуматися від встановлення витяжного вентилятора.

Вибір побутового витяжного вентилятора – справа відповідальна та цікава. Сподіваємось, ця стаття трохи допомогла Вам та розширила горизонти для пошуку потрібної моделі з оптимальними характеристиками. Серед переваг витяжних вентиляторів:

1. висока ефективність, яка залежить від погоди за вікном;
2. на відміну від природної витяжки в туалеті, відрізняються гарною продуктивністю будь-якої пори року;
3. наявність можливості контролювати витяжку відпрацьованого повітря із приміщення завдяки наявності різних режимів вентилювання приміщення.

Якщо потрібна професійна консультація у підборі вентиляційного обладнання для квартири, офісу, будинку – звертайтесь до наших консультантів.

Схожі статті на тему:

Чтение кривой веера – Элдридж

Способность читать кривую веера стала умирающим навыком. С появлением программного обеспечения для выбора вентилятора выбор вентилятора стал таким же простым, как ввод необходимых входных данных, а затем предоставление программному обеспечению интерпретировать, какой вентилятор лучше всего подходит для условий эксплуатации. Но что делать, если спустя годы после установки вентилятора в систему вентиляции будут внесены изменения, которые изменят первоначальные условия эксплуатации? Именно тогда будет полезно иметь возможность читать кривую вентилятора, чтобы знать, как вентилятор будет работать в новых условиях эксплуатации.

Что такое веерная кривая?

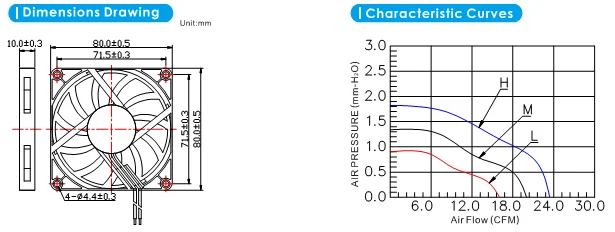

Простое описание кривой вентилятора заключается в том, что она обеспечивает графическое представление производительности вентилятора. Большинство кривых вентилятора представляют собой зависимость объема от статического давления и объема от тормозной мощности. Как следует из названий, эти отношения не являются линейными. Подробнее об этом после того, как мы обсудим чтение кривой вентилятора.

Важно понимать, что производительность вентилятора, представленная на кривой вентилятора, уникальна для вентилятора и описывается тремя параметрами: диаметром, скоростью и углом наклона лопастей. Если какой-либо из этих трех параметров изменится, производительность вентилятора изменится, и будет другой набор кривых для соотношения объема, статического давления и тормозной мощности.

Терминология

В характеристике веера используются три ключевых термина. Горизонтальная ось кривой вентилятора показывает объем воздуха, производимого вентилятором. Большинство производителей в США измеряют объем вентилятора в кубических футах в минуту или CFM.

Вертикальная ось кривой вентилятора показывает статическое давление и тормозную мощность. Как обсуждалось в нашей статье о потерях давления в вентиляторах, большинство производителей в США включают потери скорости или динамического давления в кривые своих вентиляторов. Это означает, что статическое давление на кривой вентилятора определяется только как сумма потерь статического давления компонентов вентиляционной системы. Это измеряется в дюймах водяного столба или в. водяного столба.

Тормозная мощность или л.с. определяется как количество силы, необходимой для торможения двигателя. На кривой вентилятора это будет указывать количество лошадиных сил, необходимое вентилятору для производства определенного объема воздуха. Требуемая мощность в л.с. будет определять размер двигателя вентилятора.

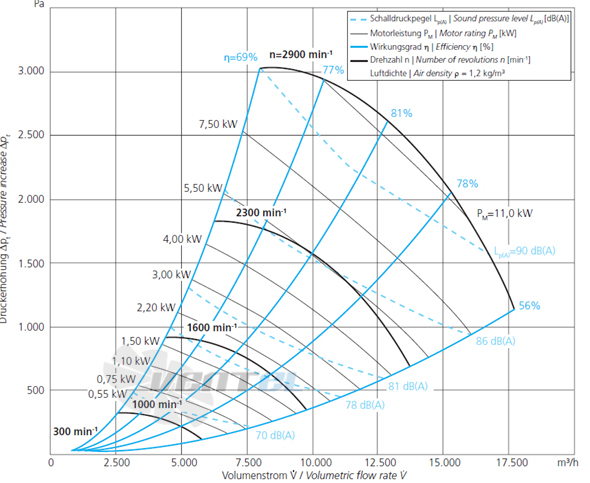

Чтение веерной кривой

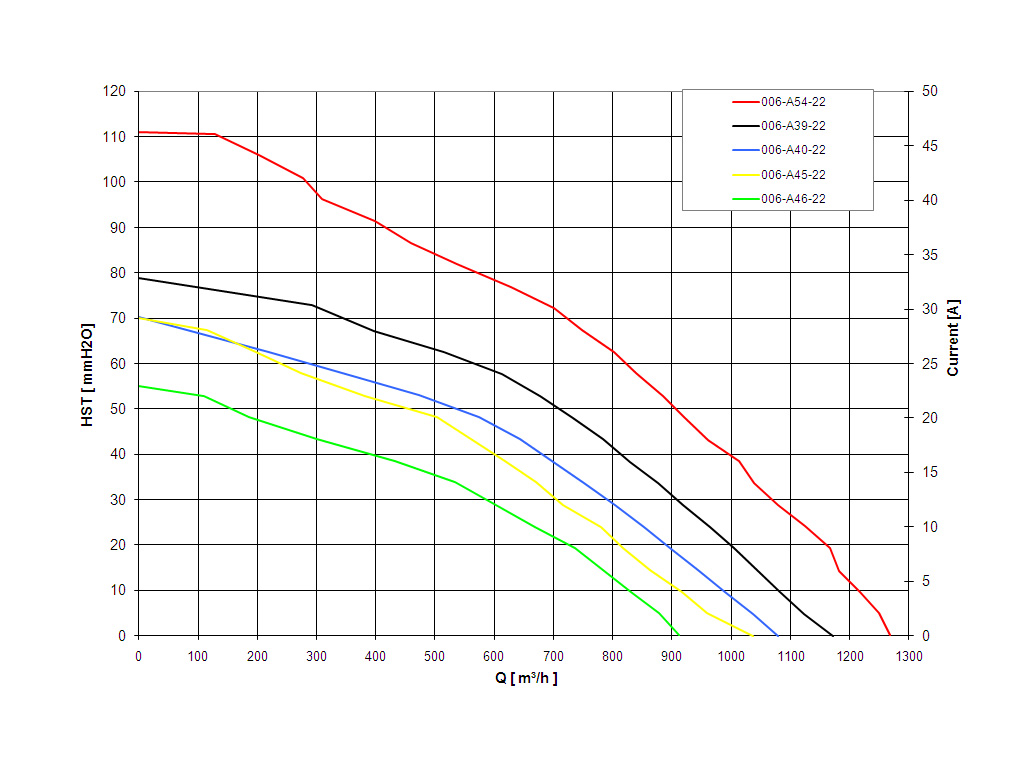

Теперь, когда мы рассмотрели, что такое веерная кривая и ее терминологию, давайте рассмотрим чтение веерной кривой. Наш пример вентилятора представляет собой 30-дюймовый приточный вентилятор с двигателем мощностью 2 л.с., 1750 об/мин и углом наклона лопастей 15 градусов. Он был выбран для обеспечения производительности 10 000 кубических футов в минуту при 0,5 дюйма водяного столба. Ниже приведены кривые зависимости объема от статического давления и объема от тормозной мощности вентилятора, полученные с помощью нашего программного обеспечения для выбора вентилятора. Красный кружок на кривой для нашего примера вентилятора показывает выбранную рабочую точку вентилятора в системе вентиляции. Обратите внимание, что наше программное обеспечение также создает кривые для вентиляторов с одинаковым диаметром и скоростью, но с углами наклона лопастей 10, 20, 25, 30, 35 и 40 градусов. Эти дополнительные кривые вентилятора будут полезны позже в нашем примере.

Теперь предположим, что после работы приточного вентилятора в течение определенного периода времени клиент хочет добавить секцию фильтра. Потеря статического давления в секции фильтра составляет 0,5 дюйма водяного столба. что означает, что новая общая потеря статического давления в системе вентиляции составляет 1,0 дюйм водяного столба.

Чтобы увидеть, где будет новая рабочая точка, мы начнем с определения 1,0 дюйма водяного столба. на левой оси кривой зависимости объема от статического давления. Теперь двигайтесь прямо, пока не пересечем кривую нашего приточного вентилятора. Это новая рабочая точка.

Чтобы определить расход воздуха в новой рабочей точке, двигаемся прямо вниз до пересечения с горизонтальной осью объема. При 1,0 дюйм водяного столба наш приточный вентилятор теперь будет производить только 7500 кубических футов в минуту.

Новая рабочая точка на кривой объема и тормозной мощности находится путем продолжения движения прямо вниз до пересечения с нашей кривой вентилятора. Двигаясь прямо налево, мы видим, что л.с. требуется для производства 7500 CFM на 1,0 м. В.г. меньше 2. Это означает, что покупателю не нужно будет менять двигатель вентилятора, если его устраивает воздушный поток всего 7500 кубических футов в минуту.

Но что, если заказчик хочет поддерживать поток воздуха на уровне 10 000 кубических футов в минуту? Как мы определяем, что нужно изменить на вентиляторе, чтобы сделать это? Мы переходим к кривой объема и статического давления и находим точку 10 000 CFM на оси объема. Теперь идем прямо вверх, пока не пересечемся с отметкой 1,0 дюйма водяного столба. линия. Мы видим, что наша новая рабочая точка находится на кривой для вентилятора с углом наклона лопастей 20 градусов.

Чтобы узнать, сколько л.с. требуется для 30-дюймового вентилятора с частотой вращения 1750 об/мин и углом наклона лопастей 20 градусов, находим 10 000 куб. вентилятор с углом наклона лопастей. Из новой рабочей точки мы движемся прямо влево и обнаруживаем, что пересекаем ось Bhp примерно на 2,6.

Основываясь на этом чтении кривых вентилятора, мы можем сказать клиенту, что он может поддерживать 10 000 CFM без полной замены вентилятора путем изменения угла наклона лопастей винта до 20 градусов и замены двигателя мощностью 2 л.с. на двигатель мощностью 3 л.с. .

Нелинейная зависимость

Как упоминалось выше, зависимость между объемом и статическим давлением и объемом и тормозной мощностью не является линейной. По мере увеличения статического давления в вентиляционной системе оно оказывает большее влияние на поток воздуха от вентилятора. Кривые, созданные нашим программным обеспечением для выбора, не показывают, что некоторые из кривых вентилятора будут иметь диапазон срыва. Диапазон срыва – это когда одно и то же статическое давление может иметь две или более точек объема.

Причина, по которой наше программное обеспечение для выбора не показывает полную кривую вентилятора, заключается в том, что оно не позволяет человеку сделать выбор в диапазоне стойла. Но если бы наше программное обеспечение для выбора действительно отображало полные кривые для вентиляторов с углами шага лопастей от 20 до 40, они выглядели бы примерно так: диапазона и сделать выбор в оптимальном диапазоне.

Заключение

Я надеюсь, что этот пример был полезен как для того, чтобы научить вас читать веерную кривую, так и для оценки ценности набора навыков. Наши специалисты по вентиляции хорошо разбираются в использовании кривых вентилятора для выбора и решения проблем. Если вам нужна помощь в чтении кривой вентилятора или вам просто интересно узнать больше о кривых вентилятора, свяжитесь с Eldridge, и один из экспертов по вентиляции будет рад вам помочь.









Как выбрать вентилятор или воздуходувку: Cincinnati Fan

Для выбора вентилятора необходимы следующие данные: скорость потока (куб. фут/мин), статическое давление (SP) и плотность воздуха/газа.

У вас есть 3 варианта выбора правильного вентилятора или воздуходувки для вашего применения:

1

Используйте наш инструмент быстрого выбора, чтобы сузить выбор и отсортировать по цене или эффективности.

3

Выполните шаги ниже , чтобы выбрать вентилятор, используя данные каталога.

Скорость потока (CFM)
SCFM означает Стандартные кубические футы в минуту. Это CFM при стандартной плотности, определяемой как 0,075 фунта на кубический фут.

ACFM означает фактические кубические футы в минуту. Это CFM при определенной плотности, отличной от 0,075 фунт/фут ³ . Это также требуемый массовый расход, деленный на плотность обрабатываемого газа. Поскольку вентиляторы и воздуходувки обрабатывают один и тот же объем воздуха независимо от плотности, значение ACFM (и соответствующая плотность) является предпочтительным значением для использования при выборе вентилятора или воздуходувки. Обратите внимание, что ACFM и SCFM не взаимозаменяемы, за исключением плотности 0,075 фунт/фут ³ .

Воздушный поток измеряется в кубических футах в минуту (CFM) или в метрическом эквиваленте в кубических метрах в час (M ³ /ч).

1 CFM = 1,6990 x M ³ /ч.

Если вы будете транспортировать материал, убедитесь, что у вас достаточно кубических футов в минуту для размера воздуховода, трубы или шланга, чтобы материал поддерживал необходимую скорость, чтобы полностью пройти через систему и не осесть в воздуховоде, трубе или шланге. См. каталог «Технические данные» для получения информации о скорости транспортировки материала.

Статическое давление (SP)
Статическое давление – это сопротивление воздушному потоку (трение), вызванное движением воздуха по трубе, воздуховоду, шлангу, фильтру, щелям колпака, заслонкам управления подачей воздуха или жалюзи. Статическое давление измеряется в дюймах водяного столба (inWG) или в метрическом эквиваленте в миллиметрах водяного столба (mmWG). 1 дюйм вод.ст. = 25,4 x мм вод.ст.

Стандартный воздух имеет плотность 0,075 фунта/фут ³ и основан на температуре 70°F и барометрическом давлении 29,92 дюйма ртутного столба (уровень моря). Таблицы производительности вентилятора основаны на использовании стандартного воздуха. Поправки на плотность Изменения статического давления, вызванные изменениями температуры и/или барометрического давления, например, на больших высотах, должны быть внесены в статическое давление перед выбором вентилятора или воздуходувки на основе стандартных рабочих характеристик Метрический эквивалент выражается в килограммах на кубический метр (кг/м 9 ).0096 3 ). фунт/фут ³ = 16,018 x кг/м ³ .

Температура воздуха, проходящего через вентилятор или воздуходувку, влияет на плотность и производительность вентилятора или воздуходувки. Температура должна отображаться в градусах Фаренгейта (°F). Метрический эквивалент – градусы Цельсия (°C).

°F = 1,8 x °C + 32

Если температура воздуха будет меняться, каковы минимальная и максимальная температуры?

Высота над уровнем моря, на которой будет работать вентилятор или воздуходувка, также влияет на плотность и производительность вентилятора или воздуходувки. Высота должна быть указана в футах над уровнем моря. Метрический эквивалент – метры (м). 1 фут = 0,30480 х м

Поправка на высоту над уровнем моря

Таблица на стр. 5 инструкций по правильному выбору вентилятора или воздуходувки на высоте 6500 футов

• ШАГ 1. Из приведенной выше таблицы коэффициент преобразования для 250° и высоты 6500 футов составляет 1,71.
• ЭТАП 2. Скорректированное статическое давление составляет: 7 дюймов водяного столба x 1,71 = 11,97 дюйма водяного столба при стандартных условиях. Округлить до 12 дюймов WG.
• ШАГ 3. Выберите вентилятор, используя таблицы производительности вентилятора, для 1500 CFM при 12″ WG.

ПРИМЕЧАНИЕ. Если давление всасывания на входе воздуходувки превышает 15 дюймов водяного столба, необходимо внести поправку на давление всасывания (называемую разрежением). См. таблицу ниже.

Таблица на стр. 4 инструкции по правильному выбору вентилятора или воздуходувки

ПРИМЕРЫ:

1. При давлении всасывания 45 дюймов на входе воздуходувки и отсутствии давления нагнетания на выходе воздуходувки общее статическое давление = 50,3 дюйма в рабочем колесе.
2. При давлении всасывания 45 дюймов на входе и давлении нагнетания 12 дюймов на выходе общее статическое давление = 50,3 дюйма + 12 дюймов = 62,3 дюйма водяного столба.
3. При 0 дюймов давления всасывания на входе и 12 дюймов давления нагнетания общее статическое давление = 12 дюймов водяного столба. Поправка на давление нагнетания не требуется.

В центробежных вентиляторах или нагнетателях используется один из семи типов колес, заключенных в спиральный корпус. Воздух поступает в крыльчатку вентилятора через входное отверстие корпуса, обороты 90 градусов, радиально ускоряется и выходит из корпуса вентилятора. Центробежные вентиляторы обычно используются для более низких потоков и более высоких давлений.

В осевых вентиляторах используется пропеллер с двумя или более лопастями для перемещения воздуха в осевом направлении через цилиндрический корпус или сформированную панель с отверстиями. Осевые вентиляторы обычно используются для более высоких потоков и более низких давлений. Не используйте осевой вентилятор для подачи материала.

Диапазоны производительности вентиляторов Cincinnati

• Продукты
• Центробежные воздуходувки и вентиляторы
• Осевые вентиляторы
• Специальные вентиляторы и воздуходувки
• Пылесборники
• Портативные дымососы
• Запасные части
• Диапазоны производительности
• Каталоги продукции
• Руководства по техническому обслуживанию
• Выбор вентилятора
• Быстрый выбор вентилятора
• Обзор промышленных вентиляторов
• Как выбрать вентилятор
• Поиск по модели

Quick Quote

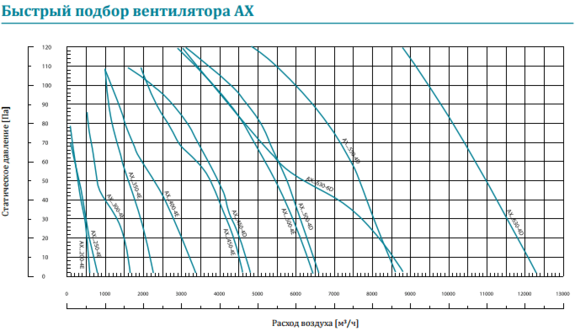

Приведенная ниже таблица диапазона производительности поможет вам выбрать правильную модель воздуходувки или вентилятора, отвечающую вашим требованиям.
