Промышленные вытяжки
Промышленные вытяжки являются частью вытяжной принудительной вентиляции, служат для обеспечения воздухообмена и очистки воздуха в производственных помещениях. Промышленные вытяжки представляют собой промышленный вытяжной вентилятор, работают по типу всасывающего устройства, предназначенного для поглощения загрязненного воздуха и вывода его из помещения.

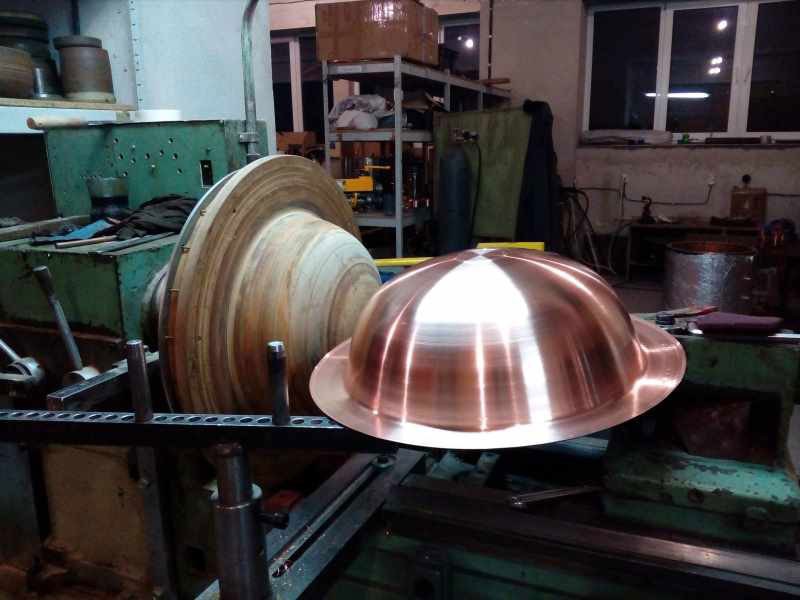

Информация об изготовлении промышленных вытяжек представлена на странице Циклоны, бункеры, вытяжки
Вытяжную вентиляцию часто комбинируют с приточной вентиляцией, чтобы обеспечить полноценный воздухообмен и наполнить помещение притоком чистого воздуха. Вытяжная и приточная вентиляция также может совмещаться с фильтрами для очистки воздуха и кондиционерами. Принудительная механическая вентиляция производственных помещений может быть местной и общеобменной.
Вентиляция – регулируемый воздухообмен в помещениях, благоприятный для человека; совокупность технических средств, обеспечивающих такой воздухообмен.
Производственные загрязнения
В ходе производственного процесса в помещении образуются вредные вещества, пыль и другие загрязнители. К их числу можно отнести излишки выделения тепла, водяные пары повышающие влажность воздуха, пары и газы, в том числе токсичные, пыль, дым с мельчайшими твердыми частицами, свободно летающими в воздухе, туман, пузырьки газа, покрытые водяной пленкой. По технике безопасности с целью улучшения экологической обстановки, снижения вредных выбросов в окружающую среду и обеспечения безопасных и комфортных рабочих условий на производстве необходимо организовывать системы вентиляции. Промышленные вытяжки позволяют быстро и эффективно постоянно удалять загрязненный воздух из производственного помещения, снизить температуру в помещении и уменьшить влажность, исключить запыленность и задымление на рабочих местах.
Вытяжная вентиляция – удаляет из помещения загрязненный или нагретый воздух. Обычно в помещении устанавливается как приточная, так и вытяжная вентиляция. При этом их производительность должна быть сбалансирована.

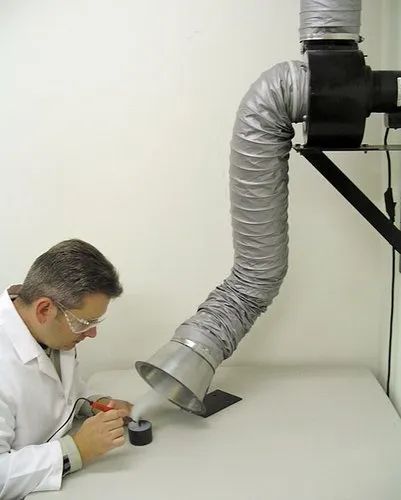

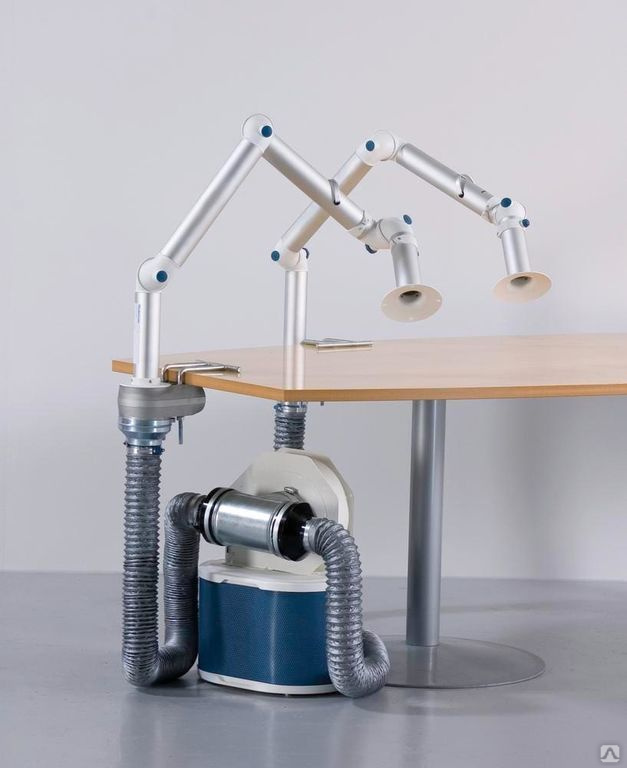

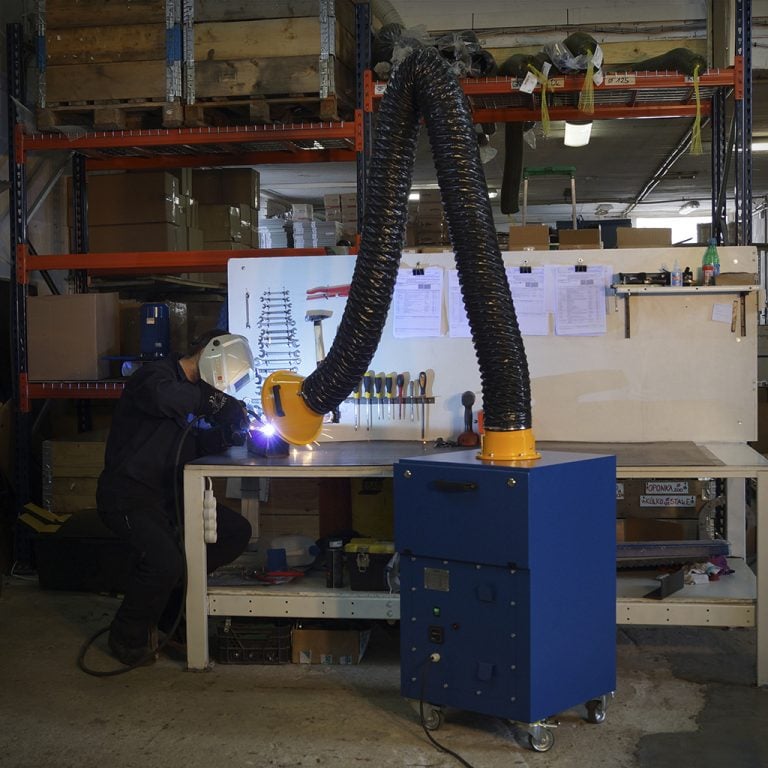

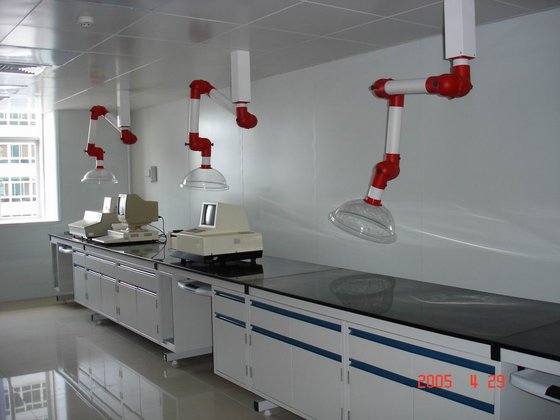

Местная вентиляция (местная вытяжка)
Местная вентиляция проектируется непосредственно возле источника загрязнения (станок, производственная линия, вредные работы – сварка, плазменная резка, шлифовка). Это могут быть подвесные, настольные или консольные промышленные вытяжки, они служат для удаления из воздуха вредных веществ, образующихся в процессе работы. Подвесные системы вентиляции соединяются воздуховодом с вытяжным вентилятором, их используют для отвода выхлопных газов и местных отсосов при проведении сварочных, сверлильных, дробильных и других типов работ. Настольные компактные промышленные вытяжки и вытяжные шкафы используют в лабораториях и на производстве в ограниченном пространстве.
Они снабжаются вытяжным вентилятором и фильтром для очистки воздуха. Консольные промышленные вытяжки используют для удаления загрязнения из локального источника, состоят из консоли, вытяжного шланга и газоприемной насадки, они могут снабжаться вентилятором и фильтром. Местная вентиляция эффективна, когда в помещении один или несколько источников загрязнения с конкретным типом загрязнения не распростанящимся на все помещение, иначе местная вытяжка будет малоэффективна, и большая часть загрязнений будет попадать и распространятся по всему объему помещения.
Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения. Объём вытяжного воздуха рассчитывается так, чтобы после его замещения приточным загрязнение воздуха упало бы до величин предельно допустимой концентрации (ПДК).
Общеобменная вытяжная вентиляция
Общеобменную вытяжную вентиляция устанавливают в условиях сильного разнородного загрязнения воздуха в производственном помещении. Для организации общеобменной вытяжной вентиляции используют промышленные вытяжки, снабженные воздуховодом, который ведет в окна или через стены наружу из помещения.
Общеобменная вытяжная вентиляция представляет собой промышленный осевой вентилятор с электродвигателем, расположенный в окне или в стене. При использовании протяженных воздуховодов вместо осевого вентилятора используется центробежный вентилятор. Воздуховоды могут быть выполнены из разных материалов: металлические воздуховоды, пластиковые, гофрированные гибкие рукава, текстильные гибкие воздуховоды. Использование гибких воздуховодов позволяет снизить уровень шума.
Проектирование общеобменной вытяжной вентиляции осуществляется в зависимости от размера помещения, количества окон в помещении и типа загрязнения. В больших помещения с сильным загрязнением целесообразно применять несколько промышленных вытяжек и совмещать принудительную вентиляцию с естественной аэрацией.
Производственная вентиляция
Работа на заводах и других производственных предприятиях часто предполагает использование вредных для человека веществ, образование токсичных испарений, неприятные запахи. Всё это опасно для жизни и здоровья работников, поэтому в подобных помещениях должна быть установлена система вентиляции, которая будет обеспечивать воздухообмен нужной интенсивности, и создаст комфортные условия работы для людей.
Даже если требуется присутствие только одного человека, требования к вентиляции производственных помещений должны быть соблюдены. Для производственных помещений требования к микроклимату устанавливаются в зависимости от категории работ. Ниже приведена таблица нормативных параметров в соответствии со СНиП 41-01-2003.
Категория работ | Температура воздуха на постоянных рабочих местах, °С | Температура воздуха в рабочей зоне, °С |
Максимальная скорость воздуха, м/с | Максимальная влажность воздуха, % |
Легкая | 28 – 31 °С | выше на 4°С | 0,2 – 0,3 м/с | 75% |
Средней тяжести | 27 – 30 °С | выше на 4°С | 0,4 – 0,5 м/с | 75% |
Тяжелая | 26 – 29 °С | выше на 4°С | 0,6 м/с | 75% |
Виды производственной вентиляции
Есть несколько особенностей, по которым можно выделить несколько видов вентиляции производственных помещений.
По принципу работы – на естественные и механические.
Естественная вентиляция происходит за счёт разницы температур у разных воздушных потоков или благодаря специальному расположению окон в помещении. Но эта система не отличается эффективностью, поэтому на производствах, связанных с выбросом вредных веществ, используется механическая вентиляция. Она не только очищает воздух, но и препятствует попаданию вредных испарений в рабочие помещения, гарантирует безопасность трудящихся.
Естественная вентиляция на производстве
По организации воздухообмена – на общеобменные и местные.
Общеобменная вентиляция производственных помещений создаёт равномерный воздухообмен, при этом все параметры: температура, влажность, скорость движения воздуха становятся одинаковыми в любой точке помещения. Эта система позволяет быстро избавляться от небольших загрязнений.
Если в определённом месте выделяется много вредных веществ и испарений, то местная вентиляция просто необходима. Она предназначена для очищения небольшого объёма воздуха, располагается рядом с устройством, загрязняющим воздух. Её можно комбинировать с общей вентиляцией для достижения лучшего результата. Местная вытяжка осуществляется либо вытяжным зонтом, устанавливаемым непосредственно над оборудованием, либо гибким воздуховодом, подключаемым к выхлопному отверстию на оборудовании.

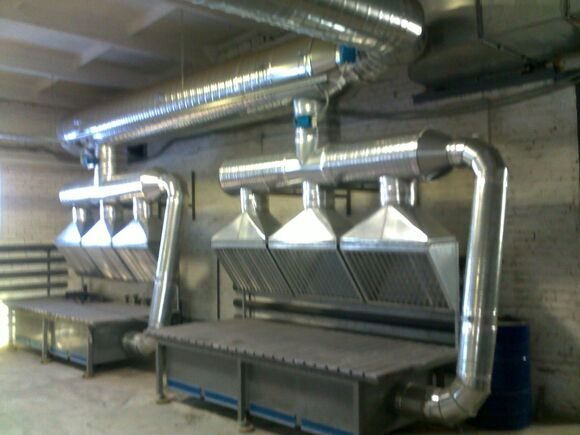

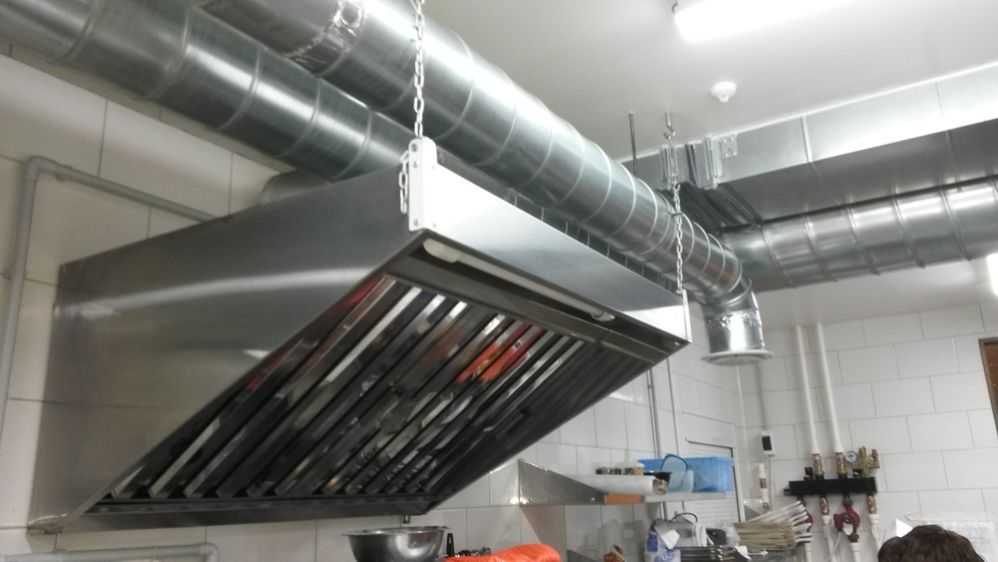

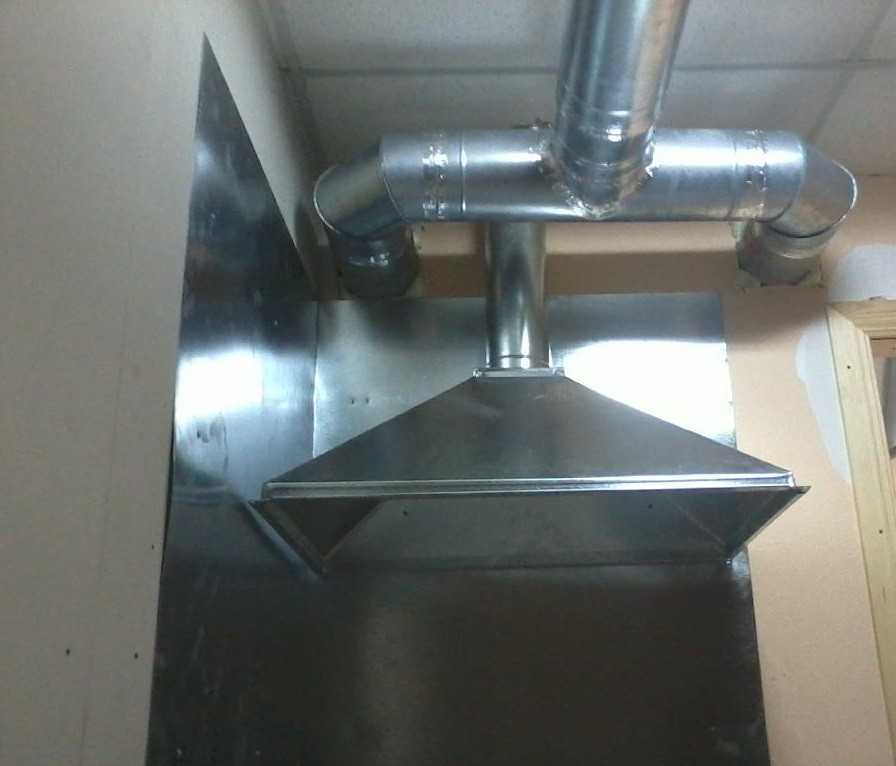

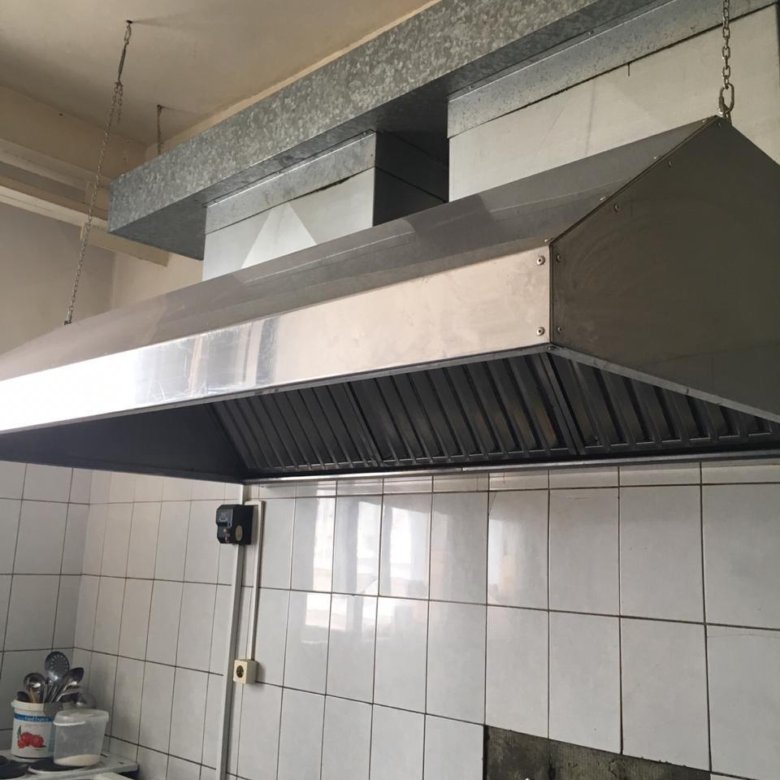

Местная вытяжка через вытяжной зонт Местная вытяжка от оборудования
Если вредные вещества выделяются в нескольких точках помещения, то гораздо эффективнее будет работать более локальная система вентиляции. Она представляет собой вытяжной зонт, монтируется в непосредственной близости от источника выделений.
Для того чтобы рассчитать мощность вытяжного устройства, нужно знать размеры источника выброса, а так же его технологические характеристики: электрическую/тепловую мощность, концентрацию выделяемых вредных веществ и т.п. Габариты зонта должны превышать габариты источника выброса на 10 – 20 см с каждой стороны.
По типу устройства – на приточные, вытяжные и приточно-вытяжные.
На предприятиях чаще всего используется именно последняя разновидность: она представляет собой комбинацию функций вытяжной, приточной вентиляции производственных помещений, то есть обеспечивает полноценный обмен воздуха, а не только вывод загрязнённых воздушных масс или подачу чистого воздуха.
- Вытяжная вентиляция производственных помещений принудительно удаляет воздух из помещения, организованного притока воздуха нет. Система обеспечивает только вывод воздуха, удаление загрязнений, а подача воздуха происходит через щели, форточки, двери.
- С приточными системами этот принцип работает с точностью наоборот: воздух, подаваемый снаружи, вызывает слишком большое давление в комнате и лишний воздух сам удаляется через те же зазоры в стенах, дверных и оконных проёмах.
Обе эти системы мало результативны, а для производств, в процессе работы которых выделяются опасные вещества они не могут быть применены, ведь велика вероятность, что вредный воздух попадёт в рабочую зону. К тому же для организации рабочей вытяжной системы на производстве, нужно будет задействовать оборудование большой электрической мощности, потому что они будут подвергаться серьёзным нагрузкам. Также потребуется организация распределительной системы воздуховодов.
Производственная вытяжная система
Расчёт вентиляции производственного помещения
При расчёте вентиляции производственного помещения нужно определить, какой тип системы требуется: общеобменный или местный.
Расчет общеобменной системы производится по следующим формулам:
L = l * n, где
L – необходимый расход воздуха на помещение
n – количество людей в помещении
l – удельный расход воздуха из расчёта на одного человека (в соответствии со СНиП 41-01-2003).
Эта расчётная формула относится к производствам, на которых не выделяется вредных веществ. В противном случае, расчёт вентиляции производственных помещений будет производится для каждого вида веществ следующим образом:
L = Lм. в. + (mв.в. – Lм.в. (Cу.в. – Cп.в.))/(C1 – Cп.в.)
Lм.в. – расход воздуха удаляемый местными вытяжками, м3/ч;
mв.в. – вредные вещества поступающие в помещение снаружи, мг/ч;
Cу.в – концентрация вредных веществ в удаляемом воздухе, мг/м3;
Cп.в – концентрация вредных веществ в приточном воздухе, мг/м3;
C1– требуемая концентрация вредных веществ в помещении, мг/м3;
Если в процессе работы объекта выделяется не одно, а несколько вредных веществ, то объём воздухообмена рассчитывается для каждого из них по выше приведённой формуле, а затем полученные значения суммируются.
Проектирование и монтаж системы вентиляции на производстве
В планировании и установке вентиляции на производстве есть несколько этапов:
- Подготовка и утверждение технического задания на проектирование вентиляции (содержит в себе технологические характеристики оборудования, требования по воздухообмену и т. п.)
- Стадия проектирования. Производится аэродинамический расчет системы для определения размеров воздуховодов и характеристик оборудования. Подбираются вентиляционные агрегаты и дополнительные компоненты для балансировки и наладки системы. Выбирается система управления вентиляцией. Именно на стадии проекта систему можно сделать энергоэффективной и соответственно не дорогой в обслуживании.
- Закупка и поставка материалов и оборудования. Осуществляется по заранее подготовленной спецификации, после согласования с Заказчиком.
- Монтажные работы. Проведение монтажа – один из самых ответственных этапов во всем проекте. Монтаж должны выполнять квалифицированные специалисты, иначе система может не только не выдать проектные расходы, но и вовсе выйти из строя.
- Пуско-наладка. Любая система вентиляции имеет систему пуска и управления. Так же для выхода на проектные мощности, систему воздуховодов требуется отбалансировать.
Подробнее в статье “Монтаж промышленной вентиляции”
Проектирование системы подразумевает на только расчёт, но и распределение основных узлов системы на схеме.
Схема вентиляции на производстве
Вы можете бесплатно получить эскизный проект и стоимость вентиляции на Вашем производстве
Перейти
Требования к вентиляции в производственных помещениях
Согласно СНиП 41-01-2003 в производственных помещениях должны быть учтены следующие условия:
- Уровень шума от оборудования, в том числе вентиляционного не должен превышать 110 дБА.
- Система не должна быть взрывоопасна.
- Вентиляция должна удалять вредные вещества без их попадания в рабочую зону.
- Устройства должны быть ремонтопригодны.
- Оборудование системы должно пройти гигиеническую и пожарную сертификацию, подтверждающую, что они сделаны из безопасных для человека материалов.
- Воздуховоды, которые выводят вредные для человека или взрывоопасные испарения могут быть пересечены трубопроводами с теплоносителем только при условии, что температура последнего будет ниже температуры воспламенения вещества более, чем на 20 °С.
- Воздуховоды должны быть покрыты материалами, устойчивыми к коррозии или сделаны из них. Если проход окрашен горючей краской, то покрытие не должно превышать 0,2 мм в толщину.
- В холодное время года температура производственного помещения не должна опускаться ниже 5 °С, если это нерабочее время, и не ниже 10 °С, если в помещении находятся люди.
- В тёплое время года температура в производственных помещениях не нормируется, если они не используются по назначению или в нерабочее время.
- В тёплое время года норма температуры в производственных помещениях равна температуре воздуха на улице. Если на производстве она выше, то её стоит понижать, чтобы она не превышала уличную температуру более чем на 4 °С. Однако, стоит учитывать, что при этом она не должна падать ниже 29 °С.
- Влажность воздуха и скорость его движения в тёплое время года не нормируются.
- Для производств, процессе работы которых, выделяются вредные вещества следует соблюдать нормы ПДК (предельно допустимой концентрации). Для рабочих зон, расположены непосредственно на производстве концентрация опасных веществ не должна быть больше 30% от предельно допустимой концентрации.
Все эти требования являются необходимыми, но не всегда достаточными для полноценно качественного технологического процесса и комфортных условий работы людей. Помимо общих требований СНиП для каждого вида производства есть также ряд своих требований и их много.
Более подробно о вентиляции некоторых из видов производственных цехов можно прочитать в соответствующей статье «Вентиляция цеха».
В заключение хотелось бы отметить, что серьезная промышленная вентиляция производств очень тонкий и сложный в расчетах процесс. Не стоит пренебрегать общими правилами при подборе системы и конечно мы рекомендуем Вам обращаться с такими задачами к специалистам.
Получить бесплатную консультацию инженера по производственной вентиляции
Получить!
Вентиляция производственных помещений – виды систем, требования
Содержание
- 1 Виды промышленной вентиляции
- 2 Естественная вентиляция на производстве
- 3 Вентиляция, созданная искусственно (механическая) на производстве
- 3. 1 Приточная вентиляция на производстве
- 3.2 Вытяжная вентиляция на производстве
- 3.3 Приточно-вытяжная вентиляция в производственных помещениях
- 4 Как рассчитать приточно-вытяжную вентиляцию
- 5 Требования к системе вентиляции на производстве
- 6 Аварийная вентиляция на производстве
На производстве огромная роль отводится вентиляции помещений. Система представляет собой совокупность мер, технических средств и организации ее оптимальной установки и эксплуатации.
Назначение системы:
- Создания и поддержки воздухообмена
- Передвижения потоков воздуха
- Удаление пыли, избыточного тепла, вредных газов
- Образование подходящего микроклимата
От правильного вентилирования промышленных мест зависит соответствующие условия труда работников и исправность механизмов и оборудования.
Виды промышленной вентиляции
Воздухообмен в промышленных местах можно осуществить разными способами. В зависимости от организации устройства, различают три вида производственной вентиляции:
- Естественная
- Механическая (искусственная)
- Смешанная
Каждый вид имеет свои особенности и недостатки, которые следует учитывать при организации системы на производстве.
Естественная вентиляция на производстве
Естественная система функционирует за счет физических свойств колебания давления и температуры воздуха в помещении и за его пределами.
Различается в свою очередь:
- Организованная
- Неорганизованная
Неорганизованной считается, когда воздух попадает в помещение через негерметичные зазоры в конструкции здания, если нет оборудованных приспособлений для вентилирования.
Организованная система вентиляции промышленных помещений выполняется посредством вытяжных шахт, каналов, форточек и др., с помощью которых можно контролировать количество и силу поступаемого воздушного потока. Над шахтами систем вентилирования часто устанавливают зонт или специальное устройство – дефлектор, для увеличения тяги.
Вентиляция, созданная искусственно (механическая) на производстве
Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:
- Позволяет производить забор воздуха из необходимого места
- Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
- Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией
Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.
Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:
- Приточная
- Вытяжная
- Приточно-вытяжная
В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.
Приточная вентиляция на производстве
Предназначается для снабжения производственного помещения чистым воздухом. Устанавливается преимущественно в местах с повышенными рабочими температурами и небольшой концентрацией вредных веществ. Нечистый воздух удаляется через отводы естественной вентиляции (фрамуги, вентиляционные шахты) подпираемый дополнительно воздушным потоком приточной вентиляции.
По типу устройства различают следующие приточные установки:
- Моноблочная. Данные устройства просты в эксплуатации и обслуживании, однако имеют большую стоимость. При монтаже закрепляют основной блок, к которому подводятся воздуховоды и подключается электрическое питание.
- Наборная. Устройства требуют специальных навыков для установки, относительно недороги в цене.
С помощью приточной вентиляции можно влиять на среду и подвергнуть необходимой обработке: нагреть, осушить, увлажнить, в зависимости от типа производства.
Вытяжная вентиляция на производстве
Выполняет противоположные приточной вентиляции функции. Вытяжная система вентиляции производственных помещений обеспечивает отвод воздуха. На производстве самостоятельно применяется для небольших перемещений воздушного потока. В зависимости от распространённости, различают вытяжные вентиляции:
- Общеобменная. Перемещение воздуха охватывает объём всего помещения
- Местная. Предназначена для удаления воздуха из определенного рабочего места
Преимущественно устанавливается на складах, подсобных помещениях, в местах, где нет большой концентрации вредных газов и примесей. Приток в этом случае поступает методом инфильтрации через каркас здания, окна, фрамуги.
Приточно-вытяжная вентиляция в производственных помещениях
Главная задача приточно- вытяжной системы – обеспечение производственных помещений свежим воздушным потоком и удаление обработанного, загрязненного воздуха. Данный вид системы является наиболее распространенным на производствах с повышенными требованиями к воздухообмену. Необходимо правильный расчет при установке проточно-вытяжной вентиляции на производствах, чтобы потоки воздуха не попадали, без надобности, в смежные помещения и не удалялись оттуда.
Устройства поступления свежего воздуха размещают со стороны обслуживания оборудования, чтобы вредные вещества или теплые пары не попадали на персонал. Необходимы точные расчеты для установки данного вида.
Как рассчитать приточно-вытяжную вентиляцию
Первым делом при проекте приточно-вытяжной вентиляции в промышленных местах определяется источник вредных или опасных веществ. Далее рассчитывается сколько воздуха необходимо отвести из помещения и воздушный приток для безопасной работы работников. В идеале, если на предприятии нет загрязнения среды, то необходимый поток воздуха рассчитывается:
L = N х m
Где:
L – количество используемого воздуха;
N – количество людей, работающих в помещении;
M – расходуемый воздух на одного человека в час.
Количество расхода воздуха на одного человека регулируется санитарными нормами и составляет: 60 м3/ч на одного человека– не проветриваемое помещение, 30 м3/ч – вентилируемое помещение.
Отдельные вещества имеют свои нормы концентрации на производстве. Для того, чтобы количество вредных веществ не превышало допустимые показатели, в производственные места подается чистый воздушный поток, который вычисляется по формуле:
L = Mв / (yпом – yп),
Где:
L – необходимое количество свежего воздуха для подачи м3/ч;
Mв – вредные вещества, попадающие в помещение, мг/ч;
yпом – удельная загрязненность всей площади производства, мг/м3;
yп – количество данного вещества в поступаемом воздушном потоке, мг/м3.
Для создания правильного воздушного баланса, необходимо учитывать количество вредностей и локальных отсосов, чтобы точно рассчитать сколько должно поступить свежего воздуха.
Требования к системе вентиляции на производстве
Регулируются системы специальными санитарными нормами, которые раскрыты в СНиП «Вентилирование специальных и производственных зданий». Основные положения, которые следует выделить:
- Монтаж в промышленных местах должен производиться в любом производстве, невзирая на количество работников и загрязненность. Необходимо это в целях безопасности при возникновении аварии или пожара для возможности очистки требуемого места
- Сама система не должна стать причиной загрязнения. В новых технологиях это исключено. Требования применимо к более старым, требующим замены устройствам
- Шум вентиляционной установки должен соответствовать нормам и не усиливать шум от производства
- С преобладанием загрязнения воздушной среды, количество вытягиваемого воздуха должно быть больше приточного. Если место чистое, то ситуация должна быть противоположная, приток больше, а вытяжка меньше. Необходимо это для избегания попадания загрязненного воздушного потока в находящиеся рядом с этими местами. В большинстве остальных случаев необходимо соблюдать баланс притока и удаления воздушной среды
- Согласно нормам, не меньше 30 м3/ч на одного человека свежего воздуха, при увеличенных площадях производственных местах, количество чистого подаваемого воздуха следует увеличивать
- Количество входящего чистого воздуха на человека должно быть в достаточном объёме. Расчетами устанавливается скорость подачи воздушного потока и его масса. В учет берутся следующие факторы: влажность, избыточное количество тепла и загрязненность среды. В случае, если наблюдаются несколько или все вышеперечисленные факторы, то рассчитывается количество притока по превосходящей величине.
- Устройство и вид системы на каждом производстве регулируются СНиП. Можно установить любую систему, если проектирование произведено с соблюдением законов и норм
Аварийная вентиляция на производстве
Является самостоятельной установкой, которая необходима для обеспечения безопасных условий труда на производстве с вероятностью выброса вредных и опасных веществ.
Устройство аварийной системы работает только на вытяжку. Необходимо это для избегания попадания загрязненного воздуха в разные места.
Вентиляция производственных помещений трудоемкий и энергозатратный процесс, который требует специализированных знаний и навыков. Независимо от вида и типа устройства вентиляции на производстве, необходимо соблюдение двух главных факторов: правильное конструктивное исполнение и функциональность. При соблюдении этих условий правильный и здоровый микроклимат обеспечен.
≋ Вентиляция производства и производственных помещений • Расчет и монтаж
Для вентилирования цехов применяются промышленные вентиляционные системы вытяжного, приточного и приточно-вытяжного типа. Такие системы рассчитаны на большие нагрузки, длительную работу без остановки, перемещение загрязненного воздуха и высокотемпературную рабочую среду.
Если на предприятии установлена профессионально спроектированная производственная вентиляционная система, вы получаете сразу несколько преимуществ:
- На станках и агрегатах не конденсируется влага, детали из металла не окисляются.
- Выполняются требования охраны труда: в вентилируемых цехах работать комфортно, персонал меньше болеет, повышается трудоспособность, а вероятность ошибки снижается.
- Удаляется загрязненный воздух, который часто содержит опасные для здоровья составляющие (газы, тяжелые примеси, пыль).
- Соблюдение норм охраны труда и требований ДБН, ГОСТ, ДСТУ.
- Удаление избыточного тепла.
- Обеспечивается пожарная безопасность.
Следует отметить: универсального оборудования для производственных цехов и перерабатывающих предприятий не существует. Прежде чем предложить оптимальное для вашего предприятия решение, специалисты «ВенКон» анализируют архитектурный план здания, изучают особенности рабочего процесса (количество персонала, в зависимости от смены), учитывают расположение всех источников выделения тепла и вредных веществ, а также нормы влажности и температуры для конкретного цеха или помещения. После этого делается точный расчет необходимого воздухообмена, предлагается оптимальная схема вентиляции предприятия и подбирается наиболее эффективное оборудование.
Рекомендуем товар
Приточно-вытяжная установка Вентс ВУТ 2000 ПЭ ЕС
Не производится
Высота, мм: 761 | Ширина, мм: 1453 | Глубина, мм: 950 | Уровень шума, дБ: 58 | Расход воздуха, м³/час: 2000 | Максимальное давление, Па: 950 | Мощность электрического нагревателя, кВт: 12 | Минимальная температура перемещаемого воздуха, °C: -25 |
Выбор оптимальной вентиляции на производстве
Система вентиляции производства относится к классу промышленной вентиляции и делится на две взаимодополняющие группы:
- Общая вентиляция производственных цехов
- Местные системы вентиляции
Для вентилирования цеха применяется общая система вентиляции: аэрация, приточная общеобменная вентиляция, приточно-вытяжная вентиляция. Подобные системы должны оснащаться фильтрами и могут подогревать и охлаждать поступающий воздух.
Все общеобменные вентсистемы обеспечивают отвод теплоты и подачу достаточного количества свежего воздуха на каждого рабочего (не менее 30-40 м³/час на человека, в зависимости от объема помещения). Тем не менее, из-за внушительного объема производственных цехов, самостоятельно справиться с быстрым удалением вредных веществ они не способны. В ряде случаев, приточные системы лишь разбавляют концентрацию в воздухе цеха вредных веществ до безопасного уровня.
Местные вытяжные вентиляционные системы производства (вытяжные зонты, отсосы) устанавливаются локально, в зоне размещения промышленного оборудования, выделяющего пыль, дым, тепло, вредные вещества и газы. Быстрый забор загрязненного воздуха не позволяет ему распространиться по цеху. Комбинация местной вытяжной и общей приточной системы – лучший выбор для большинства цехов.
Автоматизированное управление
Все промышленные системы общей вентиляции должны иметь автоматизированное управление с автоматической регулировкой вентоборудования. Система программируется, а ее датчики анализируют параметры климата в цеховых помещениях. Если параметры выходят за допустимые пределы, вентоборудование отключается или активируется, пока контролируемые показатели не придут в норму.
Местная система вентиляции производства чаще запускается и управляется вручную – она имеет промышленный автоматический выключатель без подключения к щиту управления.
Поиск оптимальной вентиляционной системы для цеха или производства лучше начинать с консультации со специалистами «ВенКон». Наши инженеры предложат индивидуальные технические решения, выполнят необходимые расчеты и обеспечат проектирование, монтаж и пусконаладочные работы с полным соблюдением сроков и требований заказчика.
В зависимости от типа производственных помещений могут применяться такие виды вентиляторов и вентиляционных систем:
- Промышленные канальные вентиляторы
- Крышные вентиляторы
- Кухонные вентиляторы
- Каминные вентиляторы
- Приточно-вытяжные установки
Вентиляция сварочных цехов
На любом сварочном производстве происходит выделение окиси и двуокиси азота (газовая и плазменная сварка), окиси углерода (MAG сварка), озона (сварка в защитной среде) и соединений фтора (сварка под флюсом). Также выделяется пыль, дым и искры, которые затрудняют работу сварщика, вредят его здоровью и здоровью других работников цеха.
Если вентиляционная система сварочного цеха спроектирована непрофессионально или функционирует некорректно, вредные вещества и их соединения не будут вовремя локализованы и удалены, и их распространение по цеху произойдет в самые короткие сроки. Последующее снижение их концентрации в воздухе потребует больших объемов приточного воздуха, результатом чего станет необходимость установки чрезмерно мощной общеобменной вентиляционной системы.
Правильно организованная вентиляция производства позволит обезопасить условия труда (в том числе – нейтрализовать взрывоопасные газы), защитить здоровье персонала и повысить производительность сварочного цеха в целом.
Рекомендуем товар
Приточно-вытяжная установка Вентс ВУТ 550 ВБ ЕС А21
Нет в наличии
Высота, мм: 675 | Ширина, мм: 823 | Глубина, мм: 720 | Уровень шума, дБ: 26 | Расход воздуха, м³/час: 690 | Максимальное давление, Па: 1170 | Минимальная температура перемещаемого воздуха, °C: -25 |
Вентиляция сварочных цехов: особенности
В сварочных цехах проектируется местная и общеобменная вентсистема.
Местная система вентиляции сварочных цехов позволяет удалить до 70-85% вредных выбросов до момента их распространения за пределы рабочей зоны поста. Оборудование для местного удаления вредных веществ, горючих газов и их соединений подбирается в зависимости от размеров свариваемых деталей, вида сварки (необходимо знать, будет ли меняться вид сварки со временем), состава и количества выделяемых газов.
Применение вытяжных зонтов для предотвращения поднятия дыма и газов в зону дыхания сварщика не рекомендуется. В этих целях необходимо использовать сварочные столы с всасыванием через колосниковую решетку и сварочно-зачистные столы с всасыванием через рабочую поверхность. Вытяжное устройство должно комплектоваться промывным искрогасящим фильтром.
Производительность вентиляции сварочных столов может достигать 1000-5500 м³/ч. Если свариваемые детали крупногабаритные, могут использоваться мобильные агрегаты ФВА (фильтровентиляционные) или электростатические стационарные фильтры с гибким шлангом, закрепленным на передвижной консоли.
Общеобменная вентиляция сварочных цехов может быть естественной или механической. Следует отметить: естественная система не сможет справиться со своевременным снижением концентрации в воздухе вредных (опасных) веществ, если на производстве нет стационарных постов, а сварщики не используют местные отсосы. Принудительное приточно-вытяжное вентилирование в этом случае должно обеспечивать практически 10-кратный воздухообмен.
Организация принудительной вентиляции сварочных цехов
При использовании местных отсосов приток в сварочные цеха должен организовываться в нижнюю часть помещения, при их отсутствии – в верхнюю часть. В этих целях применяются дальнобойные сопла или специальные воздухораспределители. В холодное время года приток должен подогреваться до температуры не менее 180С.
Принудительная вытяжка производится как вверху (1/3), так и внизу (2/3) помещения. Для вытяжки могут использоваться канальные и крышные вентиляторы. Перед выбросом на улицу воздух должен очищаться от загрязняющих веществ.
Вентиляция покрасочных камер
Качество нанесения покрытия, независимо от того, что окрашивается в покрасочной камере – автомобиль, мебельные фасады или кастрюли, играет самую важную роль. Именно от качества покрытия зависит прибыльность производства и репутация его мастеров. И именно для того, чтобы покрытие было качественным, вентиляция производства должна обеспечивать не только удаление взрывоопасных и вредных для здоровья персонала паров красок и растворителей, но и препятствовать попаданию пыли и мусора в зону покраски.
Также правильное вентилирование способствует равномерному нанесению покрытий и предотвращает скопление летучих паров и пыли, состоящей из частиц краски, внутри камеры.
Рекомендуем товар
Приточно-вытяжная установка Вентс ВУТР 1200 ВГ ЕС А17
Нет в наличии
Высота, мм: 880 | Ширина, мм: 1335 | Глубина, мм: 745 | Уровень шума, дБ: 60 | Расход воздуха, м³/час: 1200 | Максимальное давление, Па: 500 | Минимальная температура перемещаемого воздуха, °C: -25 |
Вентиляция покрасочных камер: особенности
Расчет вентиляционной системы для покрасочных камер необходимо проводить очень точный – для соблюдения норм техпроцесса значение будет иметь и направление движения воздухопотоков, и их скорость, и количество подаваемого и удаляемого воздуха.
Кратность воздухообмена подбирается в зависимости от габаритов окрашиваемых деталей:
- Для окраски небольших предметов кратность должна быть не менее 5.
- Для окрашивания автомобилей нередко принимают 230-300 кратность.
Для организации воздухообмена должны использоваться приточный и вытяжной вентиляторы, обеспечивающие циркуляцию 800-1000 м³/ч на каждый метр квадратный помещения. В месте выброса должен устанавливаться обратный клапан, а приток должен равняться вытяжке. Если обратный клапан не установлен, при малейшем дисбалансе внутрь камеры попадет пыль и мусор с улицы. Вытяжка должна осуществляться, в том числе, и через пол из замурованных и закрытых решетками траншей, в которых устанавливается вентилятор с фильтрами. Для того чтобы лопасти вентилятора не залипали, и его не приходилось постоянно мыть, используются инерционные осадители.
В крупногабаритных покрасочных камерах приток направляется из большого короба с перфорированной сеткой или пластиной со скоростью 0,2 м/с.
Чтобы краска ложилась ровнее и сохла быстрее, приток должен подогреваться. Кроме того, приточный воздух желательно подсушивать, например, при помощи роторного сорбционного осушителя.
Система вентиляции покрасочных камер: обеспечение безопасности
По причине наличия в камерах покраски взрывоопасных паров, обратные клапаны, которые устанавливаются на воздуховоды, должны быть взрывозащищенными. Вытяжные вентиляторы должны быть в искробезопасном исполнении или работать через эжектор.
Вытяжки должны размещаться в местах максимальной концентрации вредных веществ и в зоне струйной покраски. Через верх должно удаляться 2/3 воздуха, через низ – 1/3, если парообразные примеси легче воздуха.
При использовании рекуператоров разрешено применять модели только с промежуточным теплоносителем. Использование роторных и пластинчатых моделей в покрасочных камерах запрещено из-за вероятности проскока вытяжного воздуха в воздух приточный.
Вентиляция столярных цехов
Основная задача вентиляционной системы в столярных цехах – борьба с древесной пылью с размером частиц до 200 мкм, парами клеев и лаков, а также контроль тепловыделения от работающего оборудования и автоматический сбор стружек и опилок.
Если вентиляция столярного цеха не организована, рабочие вынуждены трудиться в тумане из древесной пыли. Из-за плохой видимости в зоне резания снижается производительность труда, затрудненное дыхание вызывает развитие заболеваний, а некомфортный климат становится причиной постоянных перекуров.
Помните: повышенный уровень содержания древесной пыли в воздухе – частая причина взрывов и серьезных всепоглощающих пожаров, из-за которых выгорает весь цех вместе с оборудованием и материалами, а огонь перекидывается на склады и соседние здания.
Вывод очевиден: экономия на вентиляции столярного цеха оборачивается убытками для предприятия.
Какая вентиляция столярных цехов необходима?
Комфортные условия на столярном производстве создаются только при сочетании местных отсосов (местная вытяжка) и системы общеобменной приточно-вытяжной вентиляции. Особое внимание уделяется очистке выбросов в окружающую среду.
Для обустройства местного отсоса древесной пыли существует несколько решений:
- Самый недорогой способ – установка пылеотсосов и стружкоотсосов. Однако они не смогут захватить мелкодисперсную древесную пыль, самую вредную для органов дыхания.
- Централизованная система аспирации с размещением оборудования на улице. Такая система хорошо удаляет пыль, но обходится дороже пылеотсосов и выхолаживает цех зимой, что потребует дополнительных затрат на отопление.
- Централизованная система аспирации с установкой внутри цеха. Стоимость такой системы несколько выше предыдущей, однако, и достоинства ее видны сразу – пыль удаляется хорошо, а тепло остается в цеху.
Принудительная общеобменная вентиляция производства приточно-вытяжного типа наполняет помещение чистым воздухом, равномерно распределяет свежие воздушные массы по всей площади цеха, и удаляет остатки пыли и вредные испарения, не ликвидированные местными вытяжными устройствами. С учетом подогрева притока, вентиляция обеспечивает также равномерное воздушное отопление цехов в холодное время года.
Рекомендуем товар
Приточно-вытяжная установка Systemair Topvex SX03 EL-R AHU-C
Нет в наличии
Варианты очистки воздуха от отходов деревообрабатывающего цеха
Вентиляция столярных цехов должна обеспечивать очистку технологических выбросов. Для этого используются различные пылеулавливающие устройства с фильтрами и устройства для улавливания выбросов газов и химических испарений.
Производиться очистка выбросов из столярных цехов в атмосферу может с помощью нижеперечисленных устройств и оборудования:
- Камеры пылеосадительные (осаждение частиц пыли происходит под действием силы тяжести)
- Пылеосадители инерционные
- Пылеуловители вихревые и циклоны
- Скрубберы (пыль улавливается водой)
- Фильтры тканевые и волокнистые
Наиболее распространена в столярных цехах очистка воздуха с использованием циклонов.
Вентиляция типографий
Печать в типографиях может производиться на бумаге, картоне или ткани. Тем не менее, каков бы ни был процесс печати, в нем используются различные краски и растворители, выделяющие вредные для здоровья персонала испарения: бутанол, озон, уксусную кислоту, бромид калия… Проблему для микроклимата в типографиях составляют также теплоизбытки от печатного оборудования, что сказывается на повышении температуры в цехе и приводит к снижению уровня влажности в помещении.
Каковы задачи вентиляционной системы печатных цехов? В первую очередь, вентиляция типографий должна очищать воздух от вредных веществ, а их ПДК должна быть в пределах санитарных норм, поэтому система вентиляции проектируется согласно техзаданию и должна соответствовать строительным нормам.
Организация воздухообмена в типографиях
В состав типографий могут входить различные по требованию к параметрам микроклимата цеха и помещения, поэтому стандартной вентиляционной схемы для каждого такого предприятия быть не может. Однако во всех случаях проектирование вентиляции в печатных цехах производится по объемам выделения вредных веществ, а уже потом делаются поправки на избыточное тепло.
При офсетной и высокой печати выделяется минимум вредных веществ, при печати с применением красок и растворителей (печать флексографская, глубокая) – максимум.
Состоит вентиляция печатных цехов из приточно-вытяжной системы принудительной вентиляции и местных отсосов, большинство из которых встроены в типографское оборудование. Вытяжные зонты устанавливаются на стационарных рабочих местах участков, при этом всасывающая поверхность зонта «забирает» загрязненный воздух над столом прежде, чем испарения распространятся за его пределы.
При организации вентсистемы приточно-вытяжного типа в типографиях важно создавать 5-10% дисбаланс в сторону притока для того, чтобы пыль из смежных зон не попадала в печатный цех.
Приточный воздух в типографиях должен предварительно увлажняться и подаваться в большом объеме при помощи воздухораспределителей, формирующих турбулентность сверху вниз. При этом скорость воздуха (для исключения появления дефектов печати) должна быть не более 0,3 м/с. На постоянных рабочих местах рекомендуемая скорость притока – 0,2 м/с.
Удаление воздуха должно осуществляться из верхнейзоны типографии. Вентилятор и клапаны должны быть взрывозащищенными.
Вентиляционное оборудование для типографии
Выбор вентиляционного оборудования для полиграфических предприятий производится в зависимости от их площади. В небольших типографиях применяются канальные вентиляторы с шумоглушителями. Монтаж установок приточно-вытяжного типа или приточных установок в сочетании с вытяжными вентиляторами, равно как и использование крышных вентиляторов – оправданный выбор для крупных типографий. Для очистки воздуха от паров растворителя используются угольные фильтры, дожигатели, устройства биоочистки или скрубберы. С целью экономии электроэнергии в больших типографиях рекомендуется использовать рекуператоры с перекресточным теплообменником.
Рекомендуем товар
Приточно-вытяжная установка Вентс ВУТ 300 Э2В ЕС
В наличии
Высота, мм: 697 | Ширина, мм: 700 | Глубина, мм: 373 | Уровень шума, дБ: 37 | Расход воздуха, м³/час: 300 | Максимальное давление, Па: 450 | Мощность электрического нагревателя, кВт: 4 | Минимальная температура перемещаемого воздуха, °C: -39 |
Вентиляция фармацевтических предприятий
На сегодняшний день качество лекарственных средств и медицинских препаратов на фармацевтических предприятиях контролируется не путем анализа выборочных образцов, как это было принято ранее, а в соответствии со стандартами GMP. В частности, осуществляется непрерывный мониторинг условий производства и хранения ингредиентов и готовой фармацевтической продукции. Особое внимание уделяется контролю работы вентиляционной системы фармацевтических предприятий, отклонения в которой могут приводить к ухудшению качества продукции и остановке производственного цикла, что выливается в серьезные финансовые потери.
Вентиляция фармацевтического производства: функции
Прежде всего, вентиляция фармацевтических предприятий обеспечивает фильтрацию (многоступенчатую) воздуха в помещениях, отнесенных к категории «чистых» – в зоне «А», стерильных зонах, герметичных шлюзовых камерах, камерах приготовления порошков, весовых и распаковочных кабинах и др.
Также вентиляционная система очищает воздух от вредных паров и газов, выделяемых во время техпроцесса. Тем самым, обеспечивается безопасность работы персонала, соблюдение санитарных норм и норм охраны труда. Кроме того, нормализация температурного режима и подача свежего воздуха на рабочие участки способствует снижению уровня усталости и повышению концентрации внимания персонала.
Важной функцией вентиляции на фармацевтических предприятиях, особенно в случае их расположения в жилой зоне, является очистка отработанных воздушных масс перед их выбросом в окружающую среду.
Особенности организации вентиляции
Стерильные зоны должны отделяться от других зон ламинарными воздушными потоками. Оптимальная подача воздуха – через потолок, отвод – через пол. Для обеспечения стерильности оборудование должно работать круглосуточно, что необходимо учитывать при его подборе.
При обустройстве вентиляции фармацевтического предприятия должны применяться системы автоматизированного управления, помимо температурных и влажностных датчиков, имеющие также датчики, контролирующие перепад давления в фильтрах.
Использование электрических узлов оборудования во взрывобезопасном исполнении обуславливается применением в фармацевтическом производстве растворителей.
Для предотвращения попадания пыли в «чистые» помещения кратность притока в 2 раза должна превышать кратность вытяжки. Каскадное убывание избыточного давления исключает вероятность возврата отработанного воздуха.
Экономия ресурсов
Для экономии ресурсов и повышения уровня чистоты на фармацевтических заводах применяют регуляторы переменного и постоянного расхода воздуха которые устанавливаются перед , HEPA фильтрами. Такое решение позволяет существенно снизить расходы на электроэнергию, подогрев и охлаждение воздуха.
Также в целях экономии электроэнергии необходимо предусмотреть возможность вращения вентиляторов с управляемой скоростью. К примеру, во время простоя производства скорость вращения приточных вентиляторов можно сократить втрое.
Вентиляция кондитерских цехов
Прежде чем приступить к проектированию вентиляционной системы кондитерского производства, необходимо определить:
- Тип и размеры кондитерского производства, его площадь.
- Количество и тепловые характеристики оборудования
- Количество и ассортимент выпускаемой продукции.
- Распределяются ли операции по отдельным помещениям, или все они выполняются в одном цеху.
- Особенности каждого технологического процесса.
Важно знать: в кондитерском производстве каждая операция индивидуальна, и в ее процессе в воздух могут выделяться различные вредные вещества – от пыли до уксусной кислоты и газообразных включений. Как следствие, универсальных решений для системы вентиляции кондитерских не существует.
Вентиляция кондитерских цехов: предназначение
Основной проблемой микроклимата на кондитерских фабриках считается повышенное пылеобразование, возникающее во время использовании муки со складов бестарного хранения, а также при дроблении, перемещении сахара и изготовлении сахарной пудры. Также в процессе производства в воздух попадают пылеобразные частицы крахмала, какао-порошка и сухого молока, создающие туман и парализующий работу кондитерского производства. Повышенное тепловыделение наблюдается на производстве шоколадных масс, в обжарочных отделениях, в цеху мучных изделий и в сушильных отделениях. При варке сиропов, роспуске крошек, мойке и стерилизации инвентаря выделяется много пара.
Исходя из вышесказанного, вентиляция кондитерских предприятий должна обеспечивать:
- Очистку воздуха от производственной пыли и вредных веществ.
- Комфортную температуру воздуха возле технологического оборудования.
- Подачу предварительно охлажденного или подогретого свежего воздуха.
- Ликвидацию избытков тепла.
Кроме того, при подаче притока в зону душирования или на продукцию вентиляция должна обеспечивать его предварительную очистку.
Организация воздухообмена на кондитерском производстве
В кондитерских цехах вентсистема должна состоять из комбинации местных вытяжных устройств со скоростью всасывания до 1,5 м/с и системы механической общеобменной вентиляции. В помещении для отделки изделий при помощи приточной вентиляции должен формироваться подпор (преобладание кратности притока над кратностью вытяжки), при этом поступающие в отделение воздушные массы должны проходить через противопыльные бактерицидные фильтры. В размольных отделениях организуется аспирация и через фильтры выбросной воздух очищается от пыли.
Рециркуляция воздуха на кондитерских предприятиях не допускается. . Сэкономить на обогреве воздуха можно, если использовать рекуператоры с промежуточным теплоносителем. Применяются вентиляторы в взрывозащищённом исполнении.
- Несмотря на то, что такие рекуператоры можно промывать, для упрощения их обслуживания перед ними все равно рекомендуется установить жироуловители.
Для того чтобы персонал не страдал от высоких температур, у печей с ручным обслуживанием предусматривается воздушное душирование, обеспечивающий сосредоточенную подачу приточных воздушных масс с оптимальными параметрами в зону рабочего места.
Вентиляция цеха (заводов, фабрик, мастерских) в Москве: цена, нормы, проектирование, монтаж
Печать
Назначение помещения:
Цех
Вариант вентиляции:
ВытяжнаяПриточнаяПриточно-вытяжная
Площадь помещения, м2:
100 кв. м.200 кв. м.300 кв. м.400 кв. м.500 кв. м.600 кв. м.800 кв. м.1000 кв. м.2000 кв. м.3000 кв. м.4000 кв. м.6000 кв. м.8000 кв. м.10000 кв. м.
Монтаж вентиляции +0 ₽
63 940 ₽
-+Купить
При обращении в нашу компанию для заказа вентиляции в цех, наши менеджеры выясняют все потребности клиента, ориентируют по цене, согласовывают выезд на объект, делают итоговые расчёты.
Подробное описание
- Описание
- Характеристки
- Отзывы (1)
- Наши работы
- Особенности вентиляции цехов
- Гальванический
- Деревообрабатывающий
- Сварочный пост
- Покрасочный
- Литейное производство
- Механическая металлообработка
- Типы вентилирования
- Естественное проветривание
- Принудительное вентилирование
- Вытяжная вентиляция
- Приточная вентиляция
- Общеобменная схема
- Расчет систем вентиляции
- Этапы работ
- Особенности проектирования
- Монтаж
Система вентиляции цеха – это комплекс инженерных устройсв, предназначенных:
- Удалять вредные вещества из рабочих зон;
- Фильтровать выбросы предприятия;
- Защищать персонал от воздействия вредных компонентов, содержащихся в загрязненном воздухе;
- Обеспечивать производственные процессы.
Для этого применяется правильно рассчитанное и установленное оборудование, которое обеспечивает эффективный воздухообмен, поддержание оптимальных температурных условий и комфортной влажности.
Приточно-вытяжная вентиляция цеха зависит от особенностей технологических циклов, размеров помещения, расположения рабочих зон, количества персонала. Поэтому для каждого предприятия она рассчитывается и проектируется отдельно.
Особенности вентиляции цехов, сварочных и других
Вентиляция цеха усложняется из-за специфических технологических процессов и установленного технологического оборудования. Для предприятия по пошиву одежды достаточно организации естественного вентилирования, дополненного кондиционированием, а литейное производство должно оснащаться сложной системой приточно-вытяжной вентиляции с установкой местных отсосов. Рассмотрим виды цехов:
Гальванический
Вентиляция цеха, в котором проводится гальванизация деталей, должна обеспечить интенсивное удаление и фильтрование воздуха в рабочих зонах.
Здесь применяются вредные активные вещества: щелочи, кислоты, цианистый водород, которые активно испаряясь, загрязняют атмосферу. При проведении технологических операций повышается влажность, температура.
Помещение оборудуется местными отсосами для технологических ванн, дополнительной (аварийной) вентиляционной системой, которая включается при повышении ПДК вредных веществ в атмосфере. Оборудование защищено от коррозии, а электрические приводы изготавливаются во взрывобезопасном исполнении.
Воздух, отводимый из помещения через вытяжные рукава, подвергается сложной очистке, повышая экологическую безопасность. В помещении создается трехкратный воздухообмен, а давление в смежных комнатах повышено (воздушный подпор).
Комбинация общеобменной и дополнительной локальной вытяжной систем надежно защищает персонал и оборудование от воздействия вредных веществ.
Деревообрабатывающий
При обработке пиломатериалов образуется мелкая пыль, которая поражает дыхательные пути. Изготовление панелей связано с применением клея, растворителей. Повышение температуры сырья является обязательным этапом при прессовании. Вентиляция должна ликвидировать угрозу здоровью рабочих и обеспечить оптимальные параметры воздушных масс для проведения технологических операций.
Приточная вентиляция цеха осуществляется приточной установкой, выходы которой размещены в верхней части стен или на потолке. Приемные элементы вытяжной системы монтируются непосредственно возле оборудования в нижней части или под полом. В результате образуется стабильный поток, который выводит отработанные массы. Фильтрация и механическая очистка являются обязательными элементами системы.
Сварочный пост
При работе электродуговой сварки, агрегатов резки металла, образуется ряд вредных веществ, которые входят в состав флюсов. Высокая температура, уменьшение содержания кислорода делают работу сварщиков некомфортной и опасной.
Вентиляция сварочного цеха основана на эффективном удалении вредных испарений. Для этого в рабочих зонах устанавливаются мощные вытяжки, а приток проводится по централизованной системе. Локальные вытяжки препятствуют распространению загрязнения по площади помещения.
Мощность вытяжки должна преобладать перед нагнетанием для создания направленного потока. Расчет кратности воздухообмена проводится, исходя из веса расходуемых электродов, технологии процесса.
Покрасочный
Применение растворителей, взвесь красок, распыляемых в воздухе, пагубно влияет на здоровье маляров. Вентиляция цеха покраски обеспечивает осаживание частиц используемого пигмента и растворителей, направляя их в приемные вытяжные устройства.
Система формирует вертикальный поток, направленный от потолка к полу. Под полом устанавливаются защитные решетки, через которые отработанный воздух поступает к вытяжным элементам, затем фильтруется и выводится в атмосферу.
Если технологией производства предусмотрено окрашивание деталей погружением в ванну, над ней устанавливают локальные вытяжки.
Мощность вытяжки должна преобладать над притоком.
Литейное производство
Отливка заготовок и работа с расплавами металлов сопровождается выгоранием присадок, легирующих элементов, образованием вредных соединений, резким повышением температуры. Вентиляция цеха должна обеспечивать удаление этих составляющих из зоны, в которой работает персонал. Процесс осуществляется комплексом оборудования с применением смешанных схем.
Вентиляция складывается из естественного побуждения движения воздушных масс (это эффективно при резких перепадах температур), применения принудительного вентилирования с отсосами повышенной мощности в зоне работы оборудования. Схема дополняется аэрацией и душированием (подача направленного потока чистого воздуха) рабочих зон.
Механическая металлообработка
Основными загрязнителями на производстве такого типа являются испарения СОЖ, эмульсии, смазки, металлическая пыль, создаваемая при работе шлифовального и обдирочного оборудования.
Вентиляция обеспечивает отведение и фильтрацию вредных веществ из зоны работы станков и вспомогательного оборудования. Она формируется подачей приточного воздуха и вытяжкой отработанного.
Вытяжные агрегаты размещают над работающим оборудованием и в зоне хранения вредных веществ. Вентиляция дополняется аэрацией и естественным побуждением движения воздушных масс.
Мощность притока меньше, чем у вытяжной системы. При расчете принимаются нормы с минимальной подачей на одного работающего 30 м³/ч.
Вентиляция цеха в условиях сложных и вредных производственных процессов требует комплексного подхода. Наши инженеры разработают проект любой сложности с учетом технологических особенностей предприятия, защитят персонал от воздействия вредных химических компонентов, обеспечат очистку и отведение отработанного воздуха за территорию предприятия.
Типы вентилирования
Вентиляция бывает естественной и принудительной. В зависимости от особенностей производства выбирается наиболее эффективная схема, обычно они дополняют друг друга.
Естественное проветривание
Проводится благодаря природным процессам разности температуры влажности и давления с внешней и внутренней стороны помещения.
Как дополнительно, она используется на крупных объектах с большой разницей температур. Верхняя часть кровли оснащается автоматическими фрамугами, через которые отработанный воздух отводится из помещения.
Над источниками загрязнения монтируется вытяжная система, которая перенаправляет воздушные массы на очистку. Из остального помещения можно проводить удаление беспрепятственно. По специальным каналам приток поступает в нижнюю часть цеха и вытесняет отработанный состав, который поднимается к кровле.
Тепловые потери не учитываются, поскольку производственные процессы сопровождаются переизбытком выделяемой тепловой энергии. К цехам такого типа относится доменное, мартеновское или литейное производство, прокатные станы.
Для небольших помещений, в которых технологические процессы не загрязняют воздух, а выделение тепла незначительно, также разрабатывается естественная вентиляция цеха. К ним относятся швейные предприятия, сборочное производство и т.д. Вентилирования с кратностью 0,5 – 1, которое обеспечивает естественные процессы, хватает для цеха с чистым воздухом. В этом случае комфортная температура и влажность поддерживаются вспомогательным оборудованием.
Вентиляция таким способом имеет преимущества и недостатки, которые следует учесть при проектировании цеха.
Преимуществами системы являются:
- Минимальные затраты на формирование системы. Каналы и фрамуги устанавливаются в процессе строительства;
- Отсутствие затрат на эксплуатацию
К недостаткам можно отнести:
- Низкая кратность воздухообмена, что ограничивает применение схемы;
- Зависимость от погодных условий – с изменением температуры воздуха эффективность падает;
- Направление ветра играет существенную роль в формировании потоков;
- Невозможно провести воздухоподготовку.
Если естественная вентиляция не справляется с поставленными задачами, для обеспечения чистым воздухом персонала и технологических процессов применяют силовые установки.
Принудительное вентилирование
Приточно-вытяжная вентиляция цеха таким методом применяется в условиях повышенных требований к воздухообмену. Она имеет преимущества перед естественной :
- Забор с воздуха с улицы и его подготовка (осушение/орошение, фильтрация, подогрев, охлаждение)
- Транспортировка воздушных масс в определенные точки цеха, находящиеся на значительном расстоянии от места забора;
- Удаление токсичного воздуха из рабочих зон;
- Снижение температуры до рабочих значений;
- Независимость от внешних природных факторов;
- Возможность управления системой с одного пульта.
Единственный недостаток – высокая цена и затраты на эксплуатацию. Но мы, применяя инновационные технологии, постоянно снижаем энергоемкость агрегатов, расширяя функционал.
Вентиляция реализуется по нескольким схемам, которые выбираются, исходя их особенностей цеха.
Вытяжная вентиляция
В производственных помещениях, где загрязнители сконцентрированы в определенных местах, устанавливается вытяжка. На многих производствах инженеры отказываются от применения общеобменных схем, поскольку они разносят вредные вещества по всему помещению.
Вытяжные устройства эффективно удаляют воздушные массы из рабочих зон, проводят их очистку и выброс в атмосферу.
Преимущество такой системы – простота конструкции. Воздух попадает через фрамуги, неплотности, открытые дверные проемы. Проходя по территории, потоки снижают концентрацию вредных веществ, а вытяжные системы локализуют их распространение по цеху.
Конструктивно она состоит из нескольких элементов.
- Приемные устройства открытого или закрытого типа. В первом случае их изготавливают в виде колпаков, защитных кожухов, зонтов. Они применяются при работе с вредными компонентами в малых концентрациях (гальванические цеха, покрасочные и сварочные посты и др.). Закрытый тип представляет собой вытяжные шкафы, камеры или боксы. В таких условиях работают с химически активными, ядовитыми или радиоактивными материалами.
- Центробежные или осевые вентиляторы, размещенные в каналах воздуховодов, изготавливаются по взрывобезопасной технологии.
- Вытяжные каналы из антикоррозийных материалов.
- Фильтрующие элементы.
Приточная вентиляция
Вентиляция по этой схеме проводится в цехах, где концентрация вредных веществ незначительна, а производственные процессы требуют подачи большого количества подготовленного воздуха.
Приточная система состоит из набора элементов:
- Приточные вентиляторы центробежного типа;
- Каналы воздуховодов;
- Фильтрующие элементы;
- Вспомогательная система воздухоподготовки.
Проходя фильтрацию, стабилизацию температуры, влажности, очищенный поток нагнетается в помещение. Давление потока выше атмосферного, поэтому он выдавливает отработанный воздух через неплотности, отводы, фрамуги и др.
Направление потока проводится несколькими агрегатами. Они могут применяться отдельно или являться частью общей системы.
- Воздушный душ – по каналам очищенный поток направляется на рабочее место, разбавляя вредные вещества, вытесняя отработанный воздух, снижая температуру атмосферы и технологического оборудования.
- Для выделения зон с особыми требованиями к вентилированию устанавливают воздушные завесы. Они могут передавать нагретый воздух (для дверных проемов) или охлажденный (для снижения общей температуры).
- Специальные зоны (оазисы), в которых поток двигается в заданном направлении с определенной скоростью.
Общеобменная схема
Приточно-вытяжная вентиляция – это комплексная схема для контроля чистоты, температуры, влажности воздуха. Она обеспечивает удаление вредных примесей с одновременной подачей очищенного воздуха.
Такая схема позволяет зондировать помещения с увеличением притока или вытяжки. Она обеспечивает подачу/удаление воздуха в рассчитанных объемах для проведения технологических процессов, защиты персонала от воздействия токсичных примесей.
Приточно-вытяжная вентиляция цеха проводится двумя способами, которые различаются местами монтажа агрегатов.
- При перемешивании нагнетающие каналы располагаются в верхней части посередине помещения, а приемные – по периметру. Воздух поступает под давлением, смешивается с отработанным, понижая концентрацию вредных веществ. После этого выводится потолочными отсосами.
- При вытеснении подача проводится из нижней части периметра помещения, а отвод расположен в районе кровли. Охлажденный воздух естественным образом направляется вверх, вытесняя отработанный. Вытяжная система подхватывает поток, перенаправляет его на очистку.
Выбор схемы в полной мере зависит от особенностей технологического процесса. Наши инженеры, изучив производство, порекомендуют наиболее эффективные силовые установки.
Обогрев
Зимой воздух, поступающий в помещение, необходимо подогревать. Применение электрических нагревателей, теплообменников с водяными теплоносителями ведет к перерасходу ресурсов.
Для уменьшения затрат в приточно-вытяжных системах применяется установка рекуперации. Она обеспечивает нагрев приточного потока отводимым из помещения воздухом. В этом случае экономия составляет 50% – 70%.
При проектировании установки следует соблюдать два правила.
- Поступающий в помещение воздух должен постоянно заменяться не менее чем на 10%, а концентрация примесей в отводимом не должна превышать 30% от допустимой нормы.
- Если в отводимом воздухе содержатся взрывоопасные вещества, токсичные элементы 1-3 класса опасности, смешение потоков не допускается. Применяются теплообменники пластинчатого типа.
Расчет систем вентиляции
- На основании технического задания, описания производственных процессов, регламентированных показателей воздухообмена для конкретного цеха разрабатывается принципиальная схема;
- Рассчитываются направления, мощность, скорость воздушных потоков. Расположение, размер сечения, протяженность воздуховодов, необходимость применения дополнительного вспомогательного оборудования;
- После определения сопротивления системы выбирается силовое оборудование с оптимальными показателями мощности и производительности;
- Проводится полный экономический расчет вентиляции цехов.
Информацию по расчету стоимости можно получить с помощью калькулятора. Выбирается площадь цеха и тип вентилирования. Калькулятор рассчитывает цену проекта.
Этапы работ
1
Проектирование вентиляции
Разрабатывается ТЗ и проект вентиляционной системы с учетом особенностей объекта и пожеланий Заказчика.
2
Поставка климатического оборудования на объект
Осуществляется без задержек сроков согласно рабочему графику и установленной дате в договоре.
3
Монтаж оборудования вентиляции и кондиционирования
Всех элементов, запуск и тестирование системы при различных режимах.
4
Сдача объекта заказчику
Заказчику передается полный комплект документов, проводится обучение по настройке системы.
Особенности проектирования
Проект вентиляции цеха – это сложная техническая задача, которую могут качественно выполнить инженеры с профильным образованием. Они учтут специфику технологических процессов, выберут силовые установки, вспомогательное оборудование. Если привлечь компанию, которая не обладает определенной квалификацией, установленная вентиляция не будет эффективна и не справится с возложенными на нее задачами. Неправильный выбор мощности силовых устройств и места их установки приемных/нагнетающих приведут к возникновению застойных зон, нарушению потоков перемещения воздуха. Силовые установки будут работать в экстремальных условиях, быстро выйдут из строя.
Проект состоит из двух этапов – технический расчет и графическая часть
Техническая документация включает в себя:
- Генеральный чертеж системы с привязкой его к определенному объекту;
- Деталировочные чертежи всех узлов, соединений, элементов крепления;
- Спецификацию на использованные детали, узлы;
- Пояснительную записку с описанием особенностей монтажа.
Проект утверждается заказчиком, согласуется с остальными подрядчиками. После этого техническая документация отправляется на независимую экспертизу и утверждение контролирующими органами.
Монтаж
Монтаж должны выполнять подготовленные бригады под руководством инженеров. Отклонение от требований проектной документации приведет к сбоям в работе системы, а нарушение герметизации соединений – к утечкам вредных компонентов, повышению их концентрации в рабочих зонах. За соблюдением всех требований монтажа следит инженер с профильным образованием.
Работы выполняют поэтапно согласно разработанной методике.
- Все силовые и вспомогательные системы, крепежные и корпусные детали транспортируют на объект.
- Размечаются технологические отверстия и места прокладки воздуховодов.
- Если силовые элементы устанавливаются на крыше, кровля укрепляется соответствующим образом.
- Сборка корпусов воздуховодов проводится на полу. К месту крепления они поднимаются при помощи спецтехники. Наши монтажные бригады имеют допуск к работам на высоте.
- Вспомогательное оборудование (электрические калориферы, водяной, теплообменный блок, оросители, осушители) монтируются на штатные места. Проводится их подключение к общим сетям.
- Силовые агрегаты устанавливаются и закрепляются на платформах. Для долговечности используются антивибрационные системы.
- Силовые устройства подключаются к источникам питания, монтируется автоматика управления.
Во время пусконаладочных работ система тестируется на различных режимах, выявляются и устраняются недостатки, проверяется работа автоматики. Установка передается заказчику с предоставлением гарантии на работу и оборудование.
Проверенные производители
Вы можете заказать вентиляцию в цех, позвонив по телефону: +7 (495) 580-30-37. Осуществляем проектирование и расчет оборудования систем вентиляции и кондиционирования. Письменную заявку просим Вас отправить на email [email protected].
Компания «АВИМОС»
Назначение помещения | Цех |
Вентиляционное оборудование | Да |
Воздуховоды | Да |
Отводы | Да |
Переходы | Да |
Диффузоры | Да |
Крепежные материалы | Да |
Декоративные решетки | Да |
Регулятор скорости | Да |
Гарантия | Да |
Вариант вентиляции | Вытяжная |
Вентиляция цеха отзывы
Средняя оценка покупателей: (1)
0 | ||
0 | ||
0 | ||
0 | ||
0 | ||
1 | без оценки |
Вячеслав
9 сентября 2015 11:22
Мне нужна была вентиляция сварочного цеха в частности вытяжка в местах сварочных постов. Мне поставили вытяжные зонты необходимой мощности на выходе которых стоят фильтры очистки. Мое производство процветает на славу!
Выполненные работы
Проектирование
Вентиляция пекарни
Вентиляция производственных помещений
Вентиляция промышленных помещений
Вентиляция цеха деревообработки, столярной мастерской, мебельного производства
Оглавление
- Особенности вентиляции деревообрабатывающих цехов
- Монтажные люки
- Аспирация
- Расчет системы вентиляции
- Какие решения являются оптимальными?
- Принцип действия аспирационных установок
- Рекомендуемые вентиляторы
- ВЦП 7-40 №2,5 1,5кВт 3000 об/мин
- ВЦП 7-40 №3,15 2,2кВт 3000 об/мин
- ВЦП 7-40 №2,5 2,2кВт 3000 об/мин
- ВЦП 7-40 №3,15 3кВт 3000 об/мин
- Виды пылеуловителей
- Обслуживание и очистка
- Циклоны
- Разгрузка циклона
- Рукавные фильтры
- Регенерация
Воздухообмен промышленных помещений призван обеспечить санитарную норму свежего воздуха для работников и способствовать ходу технологического процесса. Тип и специфика системы обусловлены технологией производства, выдвигающей собственные требования, нередко расходящиеся с общепринятыми нормативами. Деревообрабатывающие предприятия сильно отличаются друг от друга и выполняют разные задачи, поэтому системы вентиляции для каждого из них имеют собственный состав и конфигурацию.
Особенности вентиляции деревообрабатывающих цехов
Конструкция и состав вентиляционной системы деревообрабатывающего цеха выбираются исходя из технологии и вида обработки.
Основная задача системы — удаление выделяющихся вредностей, основной из которых является древесная пыль. При этом, цеха, работающие с сырой древесиной, не прошедшей сушку, нуждаются лишь в системах аспирации, отводящих опилки и мелкий мусор.
Монтажные люки
Особенностью транспортируемых отходов является большое содержание древесной смолы, из-за которой мелкие частицы прилипают к внутренним стенкам воздуховодов. На изгибах или примыканиях появляются скопления пыли и мусора, которые быстро увеличиваются в размерах и перекрывают сечение воздушного канала. Для устранения засоров по всей длине воздуховодов устанавливаются монтажные люки, через которые производится очистка.
Аспирация
Поскольку общеобменная вентиляционная система не используется для удаления пыли, основное внимание уделяется созданию качественной системы аспирации и местных отсосов. Роль общеобменной системы сводится к организации небольшой депрессии внутри технологических помещений. Это обеспечивает вытяжная линия, в результате чего исключается распространение пыли пол смежным помещениям или неконтролируемый вывод на улицу.
Мнение эксперта
Интернет-магазин вентиляции «Руником»
Важно! Все вытяжные системы оборудуются циклонами или фильтрационными установками, отделяющими пыль с последующей утилизацией.
Учитывая условия и технологические требования, основной особенностью вентиляции деревообрабатывающих цехов можно назвать упор на местные отсосы и аспирацию, второстепенную роль общеобменной системы. Это обусловлено также и наличием больших технологических проемов для доставки материала, удаления крупных отходов и мусора. Поэтому большую часть воздушных потоков образует естественная вентиляция, оставляя для принудительных комплексов задачи по удалению пыли и мусора.
Расчет системы вентиляции
Общепринятой методики расчета вентиляционных систем деревообрабатывающего производства не существует. В задачу проектировщика входит решение конкретных вопросов, основанных на конструкции и производительности станочного парка, свойствах материала и технологических особенностях.
Вентиляция деревообрабатывающего цеха проектируется по техническому заданию от технологов или исходя из общих данных по параметрам оборудования. Основной расчет происходит по вытяжным и аспирационным комплектам, удаляющим отходы и пыль.
Объемы вытяжки, обеспечиваемые ими, чаще всего намного перекрывают потребности помещений, поэтому для компенсации излишнего перепада внутреннего и наружного давлений устанавливают приточную линию.
Основанием для выполняемых расчетов являются технические характеристики используемого оборудования, в особенности — пылеобразование. Кроме того, на каждую единицу оборудования приходится местный отсос, расположенный непосредственно в зоне образования отходов и оперативно их удаляющий. Существуют общие требования, оптимальным образом соответствующие условиям работы и технологическим особенностям производства:
- скорость движения воздушных потоков не должна превышать 0,2-0,4 м/с
- влажность — в пределах 65-75%
- температура — 17-27°
Необходимо учитывать, что задачей расчетов в первую очередь становится организация вывода отходов. Местные отсосы образуют мощную и производительную вытяжку, поэтому для общеобменной линии остается лишь обеспечить достаточный приток (если он нужен), или снизить перепад внутреннего и наружного давлений. Кроме того, мощная вытяжка способствует активному выводу тепла, что требует качественной рекуперации в сочетании с фильтрацией.
Какие решения являются оптимальными?
Мнение эксперта
Интернет-магазин вентиляции «Руником»
Оптимальные решения тесно связаны с назначением и составом применяемого оборудования. Чем тоньше обработка древесины, тем мельче выделяемые отходы и пыль. Если для строгальных, пильных или многофункциональных станков наиболее эффективны местные отсосы с дополнительной общеобменной системой, то для шлифовальных цехов необходимы вытяжные зонты над каждым рабочим местом.
Местные отсосы, рукава или отводы аспирационной системы должны обеспечить полноценное удаление мелких частиц, пыли и отходов. При этом, их разрешается подключать к общеобменным линиям, но только при условии отсутствия мелкой пыли, частиц лакокрасочных материалов и клеевых составов, подлежащих фильтрации.
Для удаления пыли и частиц с пола устанавливаются напольные или подпольные отсосы. Фильтрацию выводимого потока производят с помощью специальных пылеосадительных камер или, для более крупных отходов, циклонов.
Подача приточного потока не должна происходить сосредоточенным порядком. Это может повысить скорость движения воздуха внутри помещения, образовать турбулентные воронки, поднимающие пыль. Она обладает большой летучестью и вредна для здоровья человека, поэтому соблюдение санитарных требований очень важно. Необходимо обеспечить рассредоточенную подачу свежего воздуха, исключить образование потоков с высокой скоростью.
Для организации воздухообмена в больших или средних цехах рекомендованы потолочные вентиляторы (или душевая подача приточки), способствующие удержанию пыли и мелких частиц на уровне пола и предотвращающие ее распространение по смежным помещениям.
Использование естественной вентиляции производится при отсутствии противопоказаний и возможности исключить теплопотери. Необходимо следить за отсутствием сквозняков, распространяющих пыль и мусор по всему цеху.
Принцип действия аспирационных установок
Действие аспирационных установок аналогично принципу работы обычного бытового пылесоса, но установленного стационарно. Система воздуховодов распределена по всему цеху с подключением к каждому станку. Все воздуховоды объединяются в общий канал, подключенный к специальному пылевому вентилятору, который на выходе присоединяется к приемному бункеру и циклону.
При включении вентилятора в воздуховодах создается вакуум, образующий всасывание воздуха и захват мелких частиц мусора и пыли. Они транспортируются по каналам, проходят сквозь рабочее колесо вентилятора и попадают в приемный бункер. Из-за резкого увеличения объема энергия потока падает, частицы под действием силы тяжести оседают на дно бункера, откуда, по мере наполнения, перегружаются в транспортировочные емкости, либо направляется на брикетирование и утилизацию.
Активный вывод теплого воздуха требует повышенной подачи притока. Для сохранения температуры приходится нагревать большое количество свежего воздуха, что нерационально и требует крупных расходов. Поэтому чаще всего применяют рекуперацию, то есть повторное использование выведенного теплого воздушного потока, прошедшего фильтрацию.
Этот способ эффективен, позволяет экономит большое количество тепловой энергии и, соответственно, денег. При этом, режим рекуперации необходимо тщательно настраивать, как и фильтрацию возвращаемого воздуха.
Мнение эксперта
Интернет-магазин вентиляции «Руником»
Внимание! Чрезмерное насыщение рекуперационного потока пылью ухудшает санитарные условия труда персонала, что чревато серьезными санкциями со стороны надзорных органов. Обычно используется не более 30 % от общей массы приточного потока.
Конструкция вентилятора должна соответствовать техническим требованиям и специфике выполняемой работы. Пылевые вентиляторы имеют собственную конструкцию рабочего колеса с малым числом лопаток. Это позволяет исключить застревание между ними крупных частиц мусора, способствующее скоплению материала и образованию засора. Все воздуховоды также имеют конструкционные отличия, связанные с наличием люков для устранения засоров. Они располагаются равномерно по всей длине на расстоянии, позволяющем устранить образовавшиеся скопления в любой точке.
Рекомендуемые вентиляторы
Виды пылеуловителей
Пылеуловители — это установки, обеспечивающие вывод из рабочих помещений пыли и мелких частиц мусора. Они удаляются посредством энергии воздушного потока, попадают в приемную емкость и оседают на поверхности фильтров. Используются в цехах с особенностями технологического процесса, образующего большое количество мелкодисперсных отходов — шлифовальных, мелкостаночных и т. п.
К наиболее распространенным видам относятся пылеулавливающие агрегаты ПУА и ПУАК, отличающиеся друг от друга величиной фильтруемой фракции. Для более крупных частиц выбирают ПУА, для мелких — ПУАК. Первые имеют матерчатые фильтры, которые по мере наполнения перестают пропускать воздушный поток и требуют очистки (их попросту вытряхивают). Второй тип имеет складчатые матерчатые фильтры с увеличенной площадью соприкосновения воздушного потока и тканевой поверхности.
Обслуживание и очистка
Обслуживание и очистка производятся тем же способом. Агрегаты ПУА и ПУАК способны развивать производительность от 1250 до 3900 м3/ч, при скорости всасывания до 22 м/с. Рекомендованы для относительно небольших цехов с тонкой обработкой поверхности или для обслуживания оборудования с непостоянной загрузкой. Для производств с непрерывным циклом работы использование таких комплектов не рекомендовано.
Для более крупных цехов используются циклоны и рукавные фильтры разных размеров и производительности.
Циклоны
youtube.com/embed/tR5IXKHQMk0?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>Циклон — это пылеуловитель инерционного типа, производящие механическое отделение пыли разной дисперсии от воздушно-газовой среды. Представляет собой емкость, внутрь которой входит поток воздуха с пылью и мелкими частицами. Существуют разные конструкции циклонов. Одни используют резкое увеличение объема как фактор изменения энергии потока. Пыль и мусор теряют импульс и падают на дно емкости под действием гравитации. Этот вид циклонов называется прямоточным.
Имеются и другие конструкции, в которых емкость имеет форму трубы большого диаметра, конусообразно сужающуюся книзу. Воздушный поток входит в емкость с направлением по касательной к внутренней стенке, закручивается спиралеобразно и понемногу опускается вниз. Пыль и мелкий мусор, переносимые потоком, под действием центробежной силы относятся к стенкам, соскальзывают по ним вниз и собираются на дне емкости. Такая конструкция называется противоточной, она способна к сепарации мелкодисперсной пыли.
Разгрузка циклона
При заполнении емкости до определенного уровня открывается нижний люк, через который производится разгрузка циклона и начинается дальнейшая эксплуатация. Общее преимущество циклонов состоит в простоте конструкции, надежности и эффективности работы. Уровень очистки воздуха достигает 99 %, что является весьма высоким показателем.
Рукавные фильтры
Конструкция рукавного фильтра напоминает циклон, но принцип работы несколько иной. Емкость изнутри заполняется рукавами — фильтрами, распределенными вертикально или горизонтально. Поток воздуха пропускается сквозь ряды рукавов, пыль оседает на их поверхности, а чистый воздух выводится и может быть использован повторно. Используются в цехах со сложными условиями и сильной запыленностью воздуха.
Существуют два типа рукавов — круглые и эллипсные (в сечении), первые используются только для вертикального расположения, вторые применяются как для вертикального, так и для горизонтального расположения. Они изготавливаются из синтетических полимеров — полиамида, арамида, полиэстера, поливинилсульфида, полипропилена и т. д. Срок службы составляет 2-3 года, хотя в отдельных случаях достигает 6 лет. Способны работать со средой с температурой до 260°С, обеспечивают очистку до 99%.
Регенерация
Рукава нуждаются в периодической регенерации — продувке сжатым воздухом с заданными параметрами. Резкий импульс потока прочищает фильтры и возобновляет их рабочие свойства. Существует два режима регенерации:
- online. Регенерация выполняется щадящими методами не прерывая основной работы
- offline. Рукава посекционно отделяются от общего контура и продуваются в отключенном состоянии
Первый вариант регенерации проще и применяется на относительно чистых производствах, тогда как второй способ используется только для рукавных фильтров, задействованных в цехах с сильным запылением воздуха.
Капюшон | Капюшон производства
iPhone 14 Series
Персонализация
Обзор
Коллекция
Аксессуары
Совместная работа
iPhone
iPhone 14 Pro Max (новый!)
iPhone 14 Pro (New!)
iPhone 14 Plus (новый!)
iPhone 14 (новый!)0002
iPhone 13 Pro Max
iPhone 13 Pro
iPhone 13
iPhone 13 mini
iPhone 12 Pro Max
больше .
.iPad
iPad Air 5 10.9 2022
IPAD MINI 6 2021
IPAD Pro 12,9 2021
IPAD Pro 11 2021
IPAD PRO 11 2021
IPAD PRO 11 2021
551559155 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 900015.0002
iPad 10.2
Подробнее…
MacBook
MacBook Pro 13 дюймов
MacBook Air 13 дюймов
MacBook Pro 16 дюймов
.
Подробнее
AirPods
AirPods Pro 2 (New!)
AirPods 3
Airpods Pro
Airpods
Самсунг
Galaxy Z Flip 4 (New!)
Galaxy Z Flip 3
Galaxy Z Fold 3
Galaxy S22 Ultra
Galaxy S22+
Galaxy S22
Galaxy A53
Galaxy A33
Подробнее.
.
Лицензия
Дисней
Дораэмон
Сейлор Мун
Сакура
Марвел
Подробнее..
Co-Branding
inBlooom
Polly On The Terrace
bread n butter
PET PET ISLAND
Johhny Yim
All Co-Branding
In House Design
Фестивальная коллекция
Собственная графика
Модная графика
Текстовая графика
Однотонный цвет
Подробнее..
Illustrator
Onion Labs
Arielwatercolor
Ann Petite
Hedgehog Sashimi
. .ФаЛала
DinDong
Подробнее..
Apple Watch
38-41mm
42-45, 49mm
Clear PVC Band
Saffiano Leather Band
Quaint Cattle Leather Band
All Watch Band
Ремешок для телефона
Ремешок для телефона 6 мм с накладкой
Ремешок для телефона 10 мм с накладкой
Ремешок для телефона 6 мм с двойными пряжками
Ремешок для телефона 10 мм с двойными пряжками
Power Bank & Carder
5000MAH Power Bank
10000MAH Power Bank
Беспроводное зарядное устройство Plastic
All Power Bank
Защитная пленка для экрана
Защитная пленка для экрана iPhone 14 Series
Защитная пленка для экрана THE HOOD
Серия Disney
Защитная пленка для всех экранов
Защита объектива камеры
Защита объектива камеры
Гаджеты
Nintendo Switch OLED
Nintendo Switch
Чехол для телефона
Чехол для Macbook
Чехол для iPad
Чехол для AirPods
Ремешок для Apple Watch
Внешний аккумулятор и зарядное устройство
Чехол Nintendo Switch
Ремешок для телефона с нашивкой
ВАШ ТОВАР ДОБАВЛЕН В КОРЗИНУ- Количество
- Цена за единицу
Onion Labs
inBlooom
Arielwatercolor
Предыдущий
Далее
Onion Labs
inBlooom
Arielwatercolor
Предыдущий
Далее
Вызов дизайнеров
С платформой Hood Biz у вас будет возможность развивать свой бренд и получать высокую прибыль. Присоединяйтесь к сообществу Hood Biz и сотрудничайте с нами, чтобы использовать свой творческий потенциал.
Узнать больше ”
Полли на террасе
Узнать больше ”
СТИЛЬ КАПЮШОНАУзнать больше ”
Нашивка Disney
Узнать больше ”
Узнать больше ”
Принцессы Диснея
Узнать больше ”
Рекомендуемые продукты
10-мм ремешок для телефона с заплатой
288 гонконгских долларов
10-мм ремешок для телефона с заплатой
288 гонконгских долларов
5150 Ариэль
348 гонконгских долларов
5151 Ариэль
348 гонконгских долларов
Темно-синий
428 гонконгских долларов
Светлый цветок
428 гонконгских долларов
Беспроводное зарядное устройство Пластик
338 гонконгских долларов
Беспроводное зарядное устройство Пластик
338 гонконгских долларов
Сообщество THE HOOD
Находите ответы, задавайте вопросы и общайтесь с нашим сообществом пользователей The Hood со всего мира.
Предыдущий
Далее
© The Hood Limited, все права защищены | О нас Положения и условия Политика конфиденциальности Политика возврата и обмена Часто задаваемые вопросы Связаться с нами
Фейсбук Инстаграм YouTube
Коммерческие вытяжные шкафы и кухонная вентиляция
Кодекс коммерческих кухонных вытяжек
Каждая кухня должна соответствовать множеству правил, норм и кодексов, чтобы работать в соответствии с законом. Когда дело доходит до кухонных вытяжек, эти правила необходимы для предотвращения опасностей и поддержания качества воздуха в коммерческих условиях. Ниже мы рассмотрим, что такое кухонная вытяжка, как она работает, а также различные требования кодекса, которым вы должны следовать, чтобы создать безопасное рабочее место. Что такое коммерческая кухонная вытяжка? Кухонная вытяжка – это устройство, которое устанавливается над варочной поверхностью или кухонным прибором и помогает проветривать кухню. Также известные как вытяжки или вытяжные шкафы, они удаляют опасные частицы из воздуха и поддерживают безопасную рабочую среду. Они также поддерживают качество воздуха на вашей кухне и помогают уменьшить скопление дыма, жира и других подобных частиц, облегчая уборку и техническое обслуживание для вашего персонала. Приобрести все кухонные вытяжки Щелкните любой из разделов ниже, чтобы узнать о различных кодовых требованиях к коммерческим кухонным вытяжкам: Технические характеристики дизайна и компоновки Требования к вытяжке типа I Требования к вытяжке типа II Рекомендации по фильтрации жира Рекомендации по фильтрации конденсата Технические характеристики очистки Часто задаваемые вопросы Типы кухонных вытяжек два типа коммерческих кухонных вытяжек, известные как вытяжки Типа I и Типа II. Эти вытяжки отличаются типами материалов, которые они фильтруют из воздуха. Вытяжные шкафы типа I: также известные как жироуловители, вытяжные шкафы типа I предназначены для удаления тепла, дыма и переносимой по воздуху смазки. Эти типы вытяжек часто встречаются над такими приборами, как фритюрницы, жаровни, грили и духовки. Вытяжки типа II: иногда называемые вытяжками для конденсата, вытяжки типа II предназначены для удаления пара, паров и другой влаги из воздуха. Некоторые вытяжки типа II даже удаляют запахи. Их часто можно найти на кофемашинах, коммерческих посудомоечных машинах и некоторых печах для пиццы. Кроме того, в этих типах вытяжек часто отсутствует жироулавливающий фильтр, поэтому их нельзя использовать взаимозаменяемо с вытяжками типа I. Как работают кухонные вытяжки? Кухонные вытяжки устанавливаются над кухонной техникой. Вентилятор, приводимый в действие двигателем, вращается во время приготовления пищи, втягивая воздух и любые опасные частицы в машину. Воздух проходит через воздуховоды, прикрепленные к машине, которые затем вытесняют его наружу. Кухонные вытяжки должны быть оборудованы устройством подпитки, чтобы обеспечить замену любого отфильтрованного воздуха из здания. Чтобы должным образом обслуживать и модернизировать вашу систему вентиляции, обязательно приобретайте детали для вентиляции и вытяжек из нашего ассортимента. Требования кодекса коммерческих кухонных вытяжек Чтобы законно управлять своей кухней, вы должны соблюдать местные требования кодекса коммерческих кухонных вытяжек. Хотя большинство штатов и муниципалитетов следуют Международному механическому кодексу в качестве основы для своих правил, некоторые спецификации и требования кодекса могут различаться в зависимости от того, где вы живете. Прежде чем принимать какие-либо решения о том, как установить выхлопную систему, важно проконсультироваться с местными властями. Спецификации дизайна и компоновки При планировании вашей кухни вы должны учитывать правила, касающиеся компоновки, конструкции и конструкции вытяжной системы вашей кухни. Невыполнение этого требования может привести к угрозе безопасности, неудачным проверкам и дорогостоящему ремонту. Чтобы убедиться, что ваше оборудование правильно установлено, обязательно помните о следующих требованиях: Соблюдайте требования к минимальному выступу: внутренний нижний край коммерческих вытяжек должен выступать или выступать не менее чем на 6 дюймов за край варочной поверхности или прибора. он установлен выше. Оставайтесь в пределах диапазона высоты: Вертикальное расстояние над варочной поверхностью не должно превышать 4 футов. Установите системы пожаротушения: требуется, чтобы все коммерческие устройства под вытяжкой типа I были оснащены утвержденной автоматической системой пожаротушения. Эта система должна соответствовать Международным строительным нормам и Международным правилам пожарной безопасности. Используйте подходящее оборудование: вытяжки, предназначенные для использования над оборудованием сверхтяжелых условий эксплуатации, не должны использоваться над оборудованием для тяжелых, средних и легких условий эксплуатации. Требования к вытяжкам Типа I Из-за существенных различий между вытяжками Типа I и Типа II каждый тип регулируется собственным уникальным набором правил и положений. Поскольку вытяжки типа I собирают легковоспламеняющиеся материалы, они должны быть изготовлены, спроектированы и размещены специально на вашей кухне. Ниже мы рассмотрим требования к вытяжкам типа I: Избегайте горючих материалов: устанавливайте вытяжку на расстоянии не менее 18 дюймов от горючих материалов. Используйте одобренные материалы: любая вытяжка на кухне должна быть изготовлена из стали толщиной не менее 0,0466 дюйма и из нержавеющей стали толщиной не менее 0,0335 дюйма. Маркируйте свой вытяжной шкаф: Каждый вытяжной шкаф должен иметь этикетку с указанием минимальной скорости потока выхлопных газов в кубических футах в минуту (кубических футов в минуту) на погонный фут. Соорудите соответствующую опору: Убедитесь, что каждый колпак закреплен на месте с помощью негорючих опор. Защита стыков, швов и проходов: любые внешние стыки, швы и проходы должны быть выполнены сплошным наружным непроницаемым для жидкости сварным швом или пайкой до самого нижнего внешнего периметра кожуха. Держите соединения герметичными: внутренние соединения не требуют сварки или пайки, но должны быть герметизированы, чтобы смазка не могла вытечь. Требования к высоте для вытяжек типа I Все вытяжки типа I должны быть оснащены жироулавливающим фильтром. Его высота над варочной поверхностью определяет, насколько хорошо он работает, и зависит от типа прибора под ним. Эти требования к высоте следующие: 1,5 фута над уровнем моря: варочные поверхности без открытого пламени 2 фута над уровнем моря: варочные поверхности с открытым пламенем и горелками 3,5 фута над уровнем моря: приборы с открытым древесным углем или жаровней Требования к вытяжке типа II Поскольку вытяжки типа II удаляют конденсат и запахи из воздуха, они не обязаны соответствовать тем же требованиям кода, что и вытяжки типа I. Тем не менее, они выполняют важную функцию на кухне и должны быть правильно сконструированы. Обязательно примите к сведению следующие требования правил при подготовке вытяжки типа II: Соорудите прочные опоры: Опоры вытяжки должны выдерживать нагрузку вытяжки, неподдерживаемых воздуховодов, стоков и возможный вес любого персонала, работающего на вытяжке. капот. Герметизируйте стыки внутри: стыки, швы и проходы для вытяжек типа II должны быть герметизированы с внутренней стороны вытяжки. Внутренняя поверхность должна быть гладкой, легко очищаемой и водонепроницаемой. Используйте подходящие материалы: колпаки типа II должны быть изготовлены из стали толщиной не менее 0,029 мм.6 дюймов, нержавеющая сталь минимальной толщины 0,0220 дюйма и медные листы весом не менее 24 унций. за квадратный фут. Рекомендации по фильтрации жира Жир и дым, фильтруемые вытяжками типа I, могут легко накапливаться и представлять опасность, если ваша выхлопная система не соответствует нормам. Чтобы сохранить вашу кухню в безопасности, придерживайтесь следующих требований кодекса: Используйте негорючие материалы: воздуховоды свежего воздуха в пределах 18 дюймов от вытяжки типа I должны быть негорючими. Защищайте стыки и швы: Соединения и швы каналов для смазки должны быть выполнены сплошным непроницаемым для жидкости сварным швом или припоем. Соединения внахлест: Чтобы выступы или другие препятствия не собирали жир или не препятствовали дренажу, необходимо установить соединения внахлест. Соорудите надежные опоры: опоры для каналов для смазки должны быть изготовлены из негорючих материалов, надежно прикреплены к конструкции и рассчитаны на то, чтобы выдерживать гравитационные и сейсмические нагрузки в пределах допустимых напряжений. Отделяйте жир от варочных поверхностей. Системы жироотводов, прикрепленные к вытяжкам типа I, должны находиться на расстоянии не менее 18 дюймов от горючих материалов или приборов. Используйте правильные материалы: воздуховоды, прикрепленные к вытяжкам типа I, должны быть изготовлены из стали толщиной не менее 0,0575 дюйма или из нержавеющей стали толщиной не менее 1,045 дюйма. Инструкции по фильтрации конденсата Проектирование воздуховодов и системы фильтрации воздуха с учетом образования конденсата может помочь предотвратить утечки на кухне и обеспечить правильную фильтрацию воздуха. Чтобы создать эффективную вытяжную систему, помните о следующих требованиях к любой вентиляционной системе, прикрепленной к вытяжке типа II: Правильно вытесняйте воздух: Любой воздух, отфильтрованный из вашей кухни, должен выпускаться наружу в месте, где он не будет создавать неудобств для населения. Изолируйте выпускные отверстия: расположение выпускных отверстий должно находиться за пределами необходимого минимального расстояния от гостей, персонала и других близлежащих предприятий. Защитите выпускные отверстия: Выхлопные отверстия должны быть защищены коррозионностойкими экранами, жалюзи или решетками. Отверстия этих приборов должны варьироваться от 1/4 дюйма до 1/2 дюйма. Защитите открытые воздуховоды. Любые воздуховоды, подвергающиеся воздействию наружного воздуха или агрессивной среды, должны быть защищены от коррозии. Не проникайте в воздуховоды: болты, винты, заклепки и другие крепежные детали не должны проникать в стенные воздуховоды. Используйте жесткие материалы: воздуховоды, обслуживающие вытяжки типа II, должны быть изготовлены из жестких металлических материалов. Спецификации по очистке Регулярная очистка и техническое обслуживание вытяжной системы кухни помогает снизить риск пожаров, остановок оборудования и других чрезвычайных ситуаций. Чтобы обеспечить легкую очистку системы, выберите такую конструкцию системы вытяжки, которая будет доступна для обслуживания и очистки, соблюдая следующие требования кода: Помните об очистке: Конструкция вашей кухонной вытяжки должна обеспечивать возможность тщательной очистки всей вытяжки. Герметизируйте стыки: чтобы избежать утечек и обеспечить простоту очистки, убедитесь, что все стыки и швы плотно загерметизированы. Защита от остатков жира: предусмотрите поддоны и поддоны для жира, чтобы собирать остатки жира и легко их утилизировать. Соберите и очистите жир: убедитесь, что желоба для жира сливаются в утвержденный резервуар для сбора, который также регулярно очищается. Осторожно размещайте отверстия: каналы для смазки должны иметь отверстия только там, где это необходимо для эксплуатации и технического обслуживания. Держите отверстия закрытыми: отверстия должны быть оборудованы плотно закрывающимися дверцами толщиной с воздуховод, а герметизирующие материалы должны быть рассчитаны на температуру не менее 1500 градусов по Фаренгейту. Вернуться к началу Коммерческое приготовление пищи без вытяжки На большинстве коммерческих кухонь вытяжка необходима для обеспечения безопасности на рабочем месте и соблюдения местных правил. Однако в некоторых случаях кухня может работать без него. В зависимости от их размера, энергопотребления и теплоотдачи некоторые кухонные приборы могут не подпадать под действие местных санитарных норм, что позволяет им работать без кухонной вытяжки. Из соображений безопасности вы должны проконсультироваться с местными властями, прежде чем принять решение о покупке или эксплуатации любого оборудования без колпака. Ниже мы перечислили некоторые из наиболее распространенных устройств, на которые распространяется освобождение: Посудомоечные машины, устанавливаемые под прилавком Небольшие микроволновые печи Тостеры Аппараты для приготовления попкорна Приборы для приготовления хот-догов Кофеварки Рисоварки Шкафы для хранения Некоторые настольные пароварки Часто задаваемые вопросы В то время как Международный механический кодекс является исчерпывающим и охватывает множество тем, у вас могут возникнуть вопросы, которые они напрямую не охватывают. Ниже мы собрали некоторые из часто задаваемых вопросов о требованиях к кодам коммерческих кухонных вытяжек и о том, как они применяются к различным приборам на вашей кухне. Нужна ли конвекционная печь вытяжка? Большинство коммерческих конвекционных печей должны иметь вытяжку типа I, но есть некоторые исключения. Некоторые безвентиляционные конвекционные печи имеют встроенную вытяжку, что устраняет необходимость в коммерческой вытяжке. Нужна ли вытяжка для печи для пиццы? Да, коммерческие печи для пиццы должны быть под вытяжкой. Однако из-за большого количества различных типов печей для пиццы, доступных на рынке, важно определить, требуется ли для вашей печи для пиццы вытяжка типа I или типа II. Должен ли паровой чайник быть под крышкой? Как правило, большинство паровых котлов следует держать под крышкой. Поскольку эти чайники производят пар, важно убедиться, что они расположены под колпаком типа II. Важно отметить, что для некоторых микроволновых пароварок не требуется слив в полу или подача воды, а это означает, что их не нужно размещать под вытяжкой. Полное понимание требований кодекса коммерческой кухни может быть затруднено из-за большого количества существующих требований и формата, в котором они доступны. Используя приведенную выше информацию, вы можете понять, что вам нужно сделать, чтобы установить безопасную и легальную вытяжную систему. на вашей кухне. Прежде чем завершить какие-либо планы, обязательно проконсультируйтесь с местными властями, чтобы убедиться, что все правильно. Информация, представленная на этом веб-сайте, не является и не предназначена для предоставления юридической консультации. Пожалуйста, ознакомьтесь с нашей Политикой в отношении содержания для получения более подробной информации.
Обтекаемый капюшон | Промышленные вытяжки для улавливания источников
Перейти к содержимомуМОДУЛЬНАЯ СИСТЕМА ВЫТЯЖКИ ДЛЯ ЭФФЕКТИВНОГО Улавливания ИСТОЧНИКОВ ПЫЛИ И ДЫМОВ ОТ РОБОТИЗИРОВАННОЙ СВАРКИ И ДРУГИХ ГРЯЗНЫХ ПРОЦЕССОВ.
- Пространственный дизайн
- Fast & Easy Setup
- Настраиваемое для любого стиля для сотового стиля
Брошюра
Спецификация Streamline Spectilin0577
APPLICATIONS
DUST TYPES
INDUSTRIES
APPLICATIONS
DUST TYPES
Welding Fumes Collection
EXPOSURE RISKS FOR WELDING FUMES Weld fumes are a особенно опасен при вдыхании, потому что. ..
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О STREAMLINE HOOD
ЧТО ЭТО ТАКОЕ:Streamline Hood представляет собой систему технологического кожуха, предназначенную для улавливания источников пыли, дыма, тумана и искр в результате таких процессов, как роботизированная сварка и других применений, в которых образуются пыль и дым. Это простая, но эффективная модульная система, разработанная для легкой установки и экономии места. Мы изготавливаем каждый вытяжной шкаф на заказ в соответствии с требованиями вашей промышленной вентиляции.
В ЧЕМ ОТЛИЧАЕТСЯ:Уникальная модульная конструкция вытяжки Streamline Hood позволяет легко адаптировать ее к стилю камеры и применению. Он поднимается всего за несколько часов с минимальными инструментами и не требует специальных знаний. Лучше всего то, что он не будет занимать ценное пространство. Это идеальная вытяжка для любого применения, любой системы сбора пыли и любой планировки помещения.
- Обтекаемый дизайн | Низкий профиль | Не требуется места на полу
- Модульный | Готов к сборке | Быстрая установка
- Прозрачная верхняя часть Polygal | Впускает свет | Лучшая видимость для операторов
- Легкий вес | Дополнительное усиление не требуется | Легкие структурные нагрузки
- Крепление к потолку, ячеистому ограждению или полу | Легко позиционировать | Меньше времени установки
- Настраиваемый | Разработан для каждого приложения | Подходит для любого типа ячеек
Вытяжка Streamline закрывает, удерживает и помогает улавливать пары и твердые частицы, образующиеся в промышленных условиях. Он сочетается с соответствующей системой сбора пыли и фильтрации воздуха для удаления твердых частиц и возврата чистого воздуха обратно в помещение. Вытяжки предотвращают распространение пыли и паров по всему объекту и облегчают их сбор при улавливании источника. Улавливание источника экономит деньги и энергию за счет снижения требований к воздушному потоку (CFM) для сбора загрязненного воздуха.
ДЛЯ КАКИХ ПРИМЕНЕНИЙ МОЖНО ИСПОЛЬЗОВАТЬ ВЫТЯЖКУ STREAMLINE?На протяжении десятилетий мы применяем Streamline Hood для роботизированной сварки и других сложных промышленных применений. С тех пор он развился для использования во многих других приложениях, от легких до тяжелых. Сегодня он применяется в различных отраслях и процессах.
КАК УЛУЧШЕНИЕ ПРИЛОЖЕНИЯ MT ЭКОНОМИТ ДЕНЬГИ?Все сводится к эффективности. Если вы сможете более эффективно улавливать твердые частицы, вы сможете сэкономить на эксплуатационных расходах множеством различных способов.
Вытяжка Streamline разработана таким образом, чтобы свести к минимуму требования к CFM и, следовательно, размер пылесборника, который вам понадобится. Минимизация размера колпака (и, следовательно, объема воздуха, который он содержит) сводит к минимуму расход воздуха (CFM), необходимый для эффективного улавливания паров и твердых частиц внутри колпака. А когда вы снижаете требования к CFM, вы экономите энергию… и деньги. Это так просто.
РАЗМЕР ИМЕЕТ ЗНАЧЕНИЕ?Мы знали, что вы нажмете на это первым! Ответ на этот извечный вопрос: абсолютно , и вот почему: наука и ботаники.
Мы привлекли лучших специалистов RoboVent к работе, чтобы применить научные принципы к искусству проектирования промышленных вытяжек. Капюшон Streamline спроектирован таким образом, чтобы свести к минимуму требования к CFM для вашего пылесборника. Более низкий CFM означает меньший, более энергоэффективный коллектор, который сэкономит как капитальные, так и эксплуатационные расходы. Вот как мы это делаем:
- Мы приспосабливаем колпак к точной форме вашей камеры, чтобы минимизировать площадь, заключенную под колпаком.
- Мы минимизируем отверстия в передней и нижней части линии забора, чтобы еще больше снизить требования к CFM и предотвратить выход паров или твердых частиц из вытяжки.
- Мы изготовим вытяжку по индивидуальному заказу в соответствии с требованиями вашего объекта и области применения.
После того, как мы спроектируем вытяжку, мы поможем вам выбрать правильный размер пылеуловителя в соответствии с требованиями CFM для вашего применения. Наши расчеты учитывают:
- Объем воздуха, заключенного под колпаком
- Размер и количество отверстий
- Размер и объем улавливаемых частиц
- Лицевая скорость (скорость воздуха у отверстия колпака)
- Улавливающая скорость (скорость воздуха у источника образования пыли/дыма)
Инженерам-технологам и специалистам по планированию производства нравится, насколько просто мы это делаем. Руководителям предприятий нравится эффективность и производительность. Операторы и EHS ценят безопасность и чистоту. А обслуживающему персоналу нравится беспроблемная установка и техническое обслуживание.
ЧТО СКАЖЕТ МОЙ ИНТЕГРАТОР?Спасибо. Это так просто.
ЭТО ДЕЙСТВИТЕЛЬНО ТАК ПРОСТО?Да. Чтобы понять, почему, нажмите на другие знаки + выше.
НАПИШИТЕ НАМ ЛИНИИ
Свяжитесь с RoboVent сегодня, чтобы начать создание вашей индивидуальной системы сбора пыли.
Страница load linkВытяжные шкафы: использование, осмотр и техническое обслуживание
Вытяжные шкафы
Вытяжные шкафы являются основным методом контроля воздействия в лаборатории. Вытяжной шкаф – это вентилируемое помещение, которое обычно выходит отдельно от системы отопления, вентиляции и кондиционирования воздуха (HVAC) здания и не рециркулируется в здание. При работе с токсичными соединениями или соединениями с температурой кипения ниже 120°С следует использовать вытяжные шкафы. Вытяжные шкафы или другая эффективная местная вентиляция должны быть предусмотрены и использоваться, когда используемые материалы превышают пределы воздействия в лаборатории.
Стандарты для определения допустимых пределов воздействия включают:
- Допустимые пределы воздействия Управления по охране труда и здоровья (OSHA PEL)
- Национальный институт безопасности и гигиены труда Рекомендуемые пределы воздействия (NIOSH REL)
- Американская конференция государственных специалистов по промышленной гигиене пороговых предельных значений (ACGIH TLVs®)
- Пределы воздействия окружающей среды на рабочем месте Американской ассоциации промышленной гигиены (AIHA WEEL)
Типы вытяжных шкафов
Типы вытяжных шкафов в университете включают химические, радиоизотопные и хлорнокислотные шкафы с различными регуляторами потока воздуха. Элементы управления вытяжным шкафом включают постоянный объем воздуха (CAV), переменный объем воздуха (VAV) и двухпозиционное (две скорости) управление. Ряд старых деревянных вытяжных шкафов и вытяжных «шкафов» все еще обслуживаются. На вытяжках будет отображаться метка, указывающая, какой тип управления вентиляцией используется:
Вытяжные шкафы делятся на две группы: 1) со стандартным потоком и 2) со слабым потоком. Вытяжные шкафы стандартного потока рассчитаны на работу со скоростью 100 погонных футов в минуту (LFM) при высоте створки 18 дюймов. (Обратите внимание, что некоторые устаревшие вытяжки были разработаны для работы со скоростью 100 LFM при полной высоте створки, достигающей 25 дюймов). Вытяжные шкафы с низким расходом рассчитаны на работу со скоростью 70 LFM при высоте створки 18 дюймов.
Как пользоваться вытяжным шкафом
Вытяжной шкаф может обеспечить достаточную защиту для большинства лабораторных процессов при правильном использовании.
Вытяжной шкаф должен работать со створкой не выше красной стрелки.
Подробные инструкции по использованию вытяжного шкафа можно найти в Руководстве по безопасности в лаборатории.
Испытания и проверка вытяжных шкафов
EH&S проводит испытания функциональных характеристик, чтобы убедиться, что вытяжные шкафы работают в соответствии с требованиями, примерно каждые 18 месяцев. Тест производительности обычно включает оценку скорости движения лица, звука, локализации, производительности монитора и способности отслеживания VAV (если применимо). EH&S также может отметить любую обнаруженную проблему с органами управления, створкой, перегородками, сантехникой, освещением или коррозией.
Вытяжные шкафы, протестированные EH&S, будут иметь этикетку с записью истории проверок:
Следующие определения используются EH&S для отслеживания рабочего состояния вытяжных шкафов.
Если вытяжка не проходит проверку, возможно, ее придется вывести из эксплуатации до ремонта. EH&S уведомит исследователей и разместит табличку «Не использовать», если требуется ремонт. После завершения ремонта на объектах UW компания EH&S повторно протестирует вытяжку и вернет ее в эксплуатацию.
Что вам нужно знать
Используйте вытяжной шкаф или другие средства технического контроля, а не рабочий стол, когда существует вероятность чрезмерного воздействия загрязнителей воздуха, образующихся в результате лабораторной деятельности.
В случае переезда лаборатории и выполнения некоторых услуг/ремонта персонал лаборатории и исследователи несут ответственность за дезактивацию своих вытяжных шкафов. Заполните и опубликуйте эту форму при проведении обеззараживания вытяжных шкафов (форма UW 1803: Уведомление о обеззараживании лабораторного оборудования).
Помните об отключении системы вентиляции и не используйте вытяжку, когда система вентиляции, обслуживающая помещение, отключена.
Аварийные сигналы вытяжных шкафов
Большинство вытяжных шкафов оснащены мониторами, которые подают звуковой и, в некоторых случаях, визуальный сигнал тревоги, когда скорость воздушного потока падает примерно до 80 % расчетной скорости. При срабатывании сигнализации необходимо соблюдать следующие рекомендации:
- Убедитесь, что вы управляете вытяжкой на уровне или ниже стрелок створки. Если сигнал тревоги сохраняется, закройте створку и подождите немного, а затем снова откройте створку на рабочую высоту.
- Если тревога продолжается, прекратите пользоваться вытяжкой, закройте створку и свяжитесь с EH&S.
Доступные услуги
- Текущее тестирование производительности в соответствии с ANSI Z9.5
- Ввод в эксплуатацию новых вытяжек после закупки и в связи с новым строительством и реконструкцией
- Консультация по установке и использованию вытяжных шкафов
- Устранение неполадок с производительностью вытяжного шкафа с помощью объектов UW
- Анализ проекта новых и реконструированных объектов
- Ведение списка утвержденных вытяжных шкафов для закупки и использования UW
Если у вас возникли проблемы с вытяжным шкафом, свяжитесь с EH&S по телефону 206. 543.9510. Мы устраним проблему и можем передать ее в UW для ремонта.
Ремонт и техническое обслуживание вытяжек осуществляет компания UW Features.
Приобретение вытяжного шкафа
EH&S необходимо, чтобы убедиться, что выбран соответствующий вытяжной шкаф и что инфраструктура здания может поддерживать установку. Установка и замена вытяжного шкафа может потребовать проектирования и планирования, борьбы с асбестом, обеззараживания и работы, выходящей за рамки простой установки вытяжного шкафа. Перед утверждением закупки часто требуется оценка инженером-механиком (или другим квалифицированным лицом) и разработка проекта.
Вытяжки необходимо выбирать из утвержденного списка ниже:
Производитель | Обычный поток Лицевая скорость (100 футов в минуту) | Низкий расход Скорость лица (70 футов в минуту) |
---|---|---|
НАУЧНАЯ КОРПОРАЦИЯ КЕВАУНИ www. kewaunee.in | Высший воздух® | Высший воздух ВЕНТУРИ® |
ЛАБКОНКО www.labconco.com | Модели «Протектор» | XStream® |
МОТТ ПРОИЗВОДСТВО www.mott.ca | Сигма Про® | SafeguardTM |
Если у вас есть какие-либо вопросы по выбору или покупке вытяжного шкафа, свяжитесь с Джоном Келли по телефону 206.616.3722 или по электронной почте [email protected].
Информация о конструкции
Руководства и спецификации по проектированию EH&S можно найти на странице поддержки проектов объектов.
Часто задаваемые вопросы (FAQ)
Процедуры с использованием концентрированной хлорной кислоты (>70%) или нагревания любого количества или концентрации хлорной кислоты должны выполняться в закрытой системе или в специально разработанном вытяжном шкафу для хлорной кислоты с системами промывки для предотвращения накопления взрывоопасных перхлоратов в капот и воздуховод. Вытяжные шкафы с хлорной кислотой должны иметь четкую маркировку «Вытяжной шкаф для хлорной кислоты».
За помощью в покупке или поиске вытяжного шкафа для хлорной кислоты обращайтесь в EH&S.
В лабораториях могут происходить отключения вентиляции. Эти отключения могут быть результатом плановых работ по техническому обслуживанию, а также незапланированных событий, таких как сбой оборудования или перебои в подаче электроэнергии.
Не используйте вытяжные шкафы, если система вентиляции, обслуживающая помещение, не работает. Это относится как к приточному, так и к вытяжному воздуху. Недостаточная вентиляция, связанная непосредственно с вашим оборудованием или косвенно с вашей комнатой, может поставить под угрозу личную защиту.
Если у вас возникли проблемы с вытяжным шкафом во время отключения или вам нужна помощь в устранении неполадок с вашим оборудованием, позвоните по телефону 206.543.9510 по вопросам охраны окружающей среды и техники безопасности.
Дополнительная информация
Обучение работе с вытяжными шкафами
Руководство по безопасности лаборатории UW
Руководство по проектированию безопасности лаборатории UW
SEFA 1-2010
SEFA 9-2010
ZANSI/ «Стандарт вентиляции для лаборатории», AIHAAN
ZANSI.5/
АШРАЭ 110-1995 «Метод проверки работоспособности лабораторных вытяжных шкафов».
Справочные файлы
Значение вытяжек
СОВЕТЫ И РУКОВОДСТВА
От Hauslane ∙ 5 минут чтения
Посудомоечная машина? Проверять. Холодильник? Проверять. Микроволновая печь? Проверять. Духовка и плита? Двойная проверка. У вас есть все необходимое для кухни, но вы, возможно, забываете об одном важном элементе для поддержания чистоты и безопасности вашего пространства. Это вытяжка. Мощный, но часто упускаемый из виду прибор, вытяжка отвечает за удаление вредных запахов дыма. В результате кухня лучше пахнет и выглядит лучше.
В сегодняшней статье мы подробно расскажем, почему вытяжка так необходима на каждой кухне. Вы узнаете о его назначении, преимуществах и различиях в типах.
Распространенные типы вытяжек
Меньшее количество приборов различается больше по внешнему виду, чем вытяжка. Есть привлекательные настенные вытяжки для дымоходов. Есть традиционная модель под шкафом с тонким профилем. О, и есть встроенная вставная вытяжка «моргни, и ты пропустишь», которая подходит прямо к шкафам для сдержанного вида.
Каждая из этих вытяжек привносит в вашу кухню свою эстетику. Хотя внешний вид этих моделей различается, их назначение остается прежним. Вытяжки предназначены для улучшения качества воздуха на кухне после приготовления пищи. Они удаляют запахи, жир, дым и испарения, возникающие при использовании плиты. Прибор всасывает загрязненный воздух и фильтрует его (как в модели без воздуховода) или выводит наружу (в модели с воздуховодом).
Почему отсутствие вытяжки подвергает вас риску
Чем опасно отсутствие вытяжки? Известно, что приготовление пищи производит раздражители и даже химические вещества, которые производят канцерогены. Он также может подвергать вас воздействию газовых паров, таких как окись углерода, двуокись углерода и формальдегид.
Без вытяжки эти вредные пары будут только задерживаться и представлять опасность для вашего здоровья. Эти пары будут просачиваться по всему дому. Регулярное воздействие таких паров может привести к раздражению кожи, кашлю, астматическим симптомам, тошноте, головным болям, головокружению и даже раку легких.
Почему на каждой кухне нужна вытяжка
1. Чистый воздух укрепляет здоровье.
Вытяжки улучшают качество воздуха на кухне и дома. По мере того, как воздух извлекается, он удаляет загрязняющие вещества и освежает воздух. Регулярно используя вытяжку, вы очищаете воздух и правильно вентилируете кухню, делая дом более здоровым. Вы обнаружите меньше мусора на своей кухне, что уменьшит вероятность роста бактерий или привлечения нежелательных вредителей из-за остатков мусора, остатков, жира и грязи.
При приготовлении пищи также образуется много дыма и пара. Это особенно актуально, если вы готовите при высоких температурах. Пар и дым могут задерживаться на мягких поверхностях и мешать вашему дыханию. Удаление этих паров особенно важно для людей, страдающих астмой и аллергией.
2. Он защищает ваши инвестиции в ваш дом.
Есть и другие преимущества вытяжек, о которых следует знать. Если вы заинтересованы в обслуживании своей кухни, вам понадобится вытяжка. Прибор улавливает жир и другие остатки, образующиеся при приготовлении пищи. Эта смазка может прилипнуть к вашим шкафам и капать на пол. Удаление жира со шкафов — не самая любимая домашняя работа большинства людей. Кроме того, чрезмерная чистка или использование неправильных чистящих средств может привести к обесцвечиванию и испортить ваши шкафы или недавно отремонтированную кухню. Вытяжки помогут сократить время еженедельной уборки.
Вы также можете сделать вытяжку, чтобы подчеркнуть дизайн вашей кухни. Эти приборы прошли долгий путь в последние годы. Хотите ли вы большую островную вытяжку или маленькую простую модель, вы можете найти дизайн, который соответствует вашему стилю, пространству и бюджету.
3. Предотвращает раздражающие ложные тревоги.
Сколько раз вы готовили, и из-за сильного дыма срабатывала пожарная сигнализация? Вы должны прекратить то, что вы делаете, попытаться отключить сигнализацию и быстро развеять дым. Это определенно не самый веселый способ начать трапезу!
С вытяжкой вы можете быстро избавиться от дыма и запахов, что сделает приготовление пищи и ужин более приятным.
4. Больше никаких стойких запахов.
Кто хочет проснуться на следующее утро, чувствуя запах вчерашнего гамбургера? Без вытяжки вы обнаружите, что можете ощущать запах каждого блюда гораздо дольше, чем вам хотелось бы. Эти запахи останутся и осядут в вашем доме. Вытяжка предотвратит распространение этих запахов.
5. Пониженный уровень дыма и пара.
При приготовлении пищи образуется много дыма и пара. Дым и пар не только вызывают срабатывание пожарной сигнализации и вызывают запахи, но и делают кухню неудобным местом для приема пищи. Никто не хочет ужинать на душной кухне. Вытяжки удаляют пар и тепло для более комфортного обеда.
6. Готовьте уверенно.
Любите ли вы готовить каждый день или время от времени, вам, вероятно, нравится время от времени пробовать новые рецепты. С вытяжкой вы можете наслаждаться приготовлением на пару, припусканием, обжариванием и всем, что между ними. Не нужно беспокоиться о стойких запахах, дымных газах или грязных шкафах. Вместо этого вы можете готовить с уверенностью! Вам понравится экспериментировать с новыми стилями приготовления, ингредиентами и вкусами. С некоторыми моделями вытяжек вы даже можете использовать функцию отключения с задержкой, поэтому вам не нужно помнить о том, чтобы высушить ее.
Мы в Hauslane знаем, насколько важны вытяжки для таких домашних поваров, как вы. Вот почему мы предлагаем широкий выбор вытяжек, предназначенных для поддержания свежести и чистоты на вашей кухне. Взгляните на наши продукты и следите за обновлениями блога, чтобы узнать больше советов о том, как получить максимум удовольствия от приготовления пищи.
Вернуться в БЛОГ HAUSLANEИспользуйте стрелки влево/вправо для перемещения по слайд-шоу или проводите пальцем влево/вправо при использовании мобильного устройства
HP Hood ускоряет процесс расширения
Shibuya ESL Оборудование для розлива жидкостей в бутылки из полиэтилена высокой плотности и полиэтилентерефталата обеспечивает сверхчистую среду для розлива и укупорки. Особенности включают в себя программируемое наполнение с контролем веса, сбор данных об операциях наполнения и укупорки, автоматизированную систему очистки, а также мониторинг CIP и тенденции.
Фото Pixel Pro Video.
Если бы за проекты по быстрому производству напитков была вручена награда, завод по производству молочных и немолочных напитков компании HP Hood LLC в Батавии, штат Нью-Йорк, вероятно, стал бы главным претендентом на скорость масштабирования.
Летом 2017 года HP Hood приобрела существующий завод по производству йогурта площадью 334 000 кв. футов, ранее принадлежавший Mueller-Quaker, у Dairy Farmers of America (DFA).
DFA приобрела недвижимость в 2016 году у Mueller-Quaker, но никогда не собиралась использовать ее в качестве производственного объекта. HP Hood воспользовалась этой возможностью в сфере недвижимости, чтобы не только расширить свою долю на рынке, но и создать ультрасовременный объект с инвестициями в размере 200 миллионов долларов США в крупный проект расширения и реконструкции.
К лету 2018 года компания Hood выпустила свой первый товарный продукт, а в 2019 году предприятие в Батавии было названо одним из лауреатов премии ProFood World за инновации в производстве.
Первоначально компания Hood добавила помещение для периодического хранения, помещение для приема сахара с возможностью хранения и помещение для асептического резервуара, а также расширила зону упаковки. К моменту начала производства в 2018 году площадь объекта составляла 360 000 кв. футов. ASRS поддерживается стеллажами, имеет девять роботизированных кранов и может хранить 24 000 мест для поддонов. Он готов к запуску, так как испытания продолжались во время печати.
Системы Tetra Therm Aseptic VTIS обеспечивают автоматический непрерывный поток, который нагревает продукт и поддерживает его температуру в течение короткого времени, а затем охлаждает продукт до температуры упаковки. обеспечить автоматический непрерывный поток, который нагревает продукт и поддерживает температуру продукта в течение короткого времени, а затем охлаждает продукт до температуры упаковки. Фото Pixel Pro Video.
Полная модернизация, рациональное повторное использование
Первой частью реконструкции существующего завода был демонтаж всего оборудования для производства йогурта. Это включало технологическое оборудование, наполнители, упаковку и охладители. Худ провел аукцион, чтобы продать часть оборудования, а затем приступил к выпотрошению большей части завода.
По всему объекту были установлены новые водостоки, полы и стены, а также новые градирни. «Было установлено восемь новых внешних резервуаров для хранения ингредиентов/продуктов, — говорит директор завода Майк Корпорон, — что увеличило емкость на 500 000 галлонов.
Компания Hood смогла повторно использовать систему приема и хранения сырого молока, а также большую часть вспомогательных систем, таких как пар, сжатый воздух и системы фильтрации воды. Предыдущий владелец завода также имел уникальную систему охлаждения, в которой аммиак улавливался в машинном отделении, а гликоль перекачивался по всему зданию для кондиционирования воздуха, технологического охлаждения и т. д., которую обслуживал Худ.
Существующий завод на самом деле был хорош, говорит Кит Перки, вице-президент подразделения продуктов питания и напитков Haskell. Haskell поддержал Худа в этом проекте, а также был фирмой, которая спроектировала и построила первоначальный объект. Хотя часть существующего технологического и упаковочного оборудования использовалась повторно, Haskell пришлось оценить технологические трубопроводы, клапаны и системы управления. «В итоге мы повторно использовали часть упаковочного оборудования, — говорит Перки, — например, перепрофилировали укладывающиеся на поддоны упаковочные машины и конвейеры.
Несколько матриц клапанов и противосмесительных клапанов были добавлены для создания эффективных систем обработки. На заводе такого размера с несколькими циклами безразборной мойки (CIP) Худ также решил установить датчики мутности и другие усовершенствования системы управления для повышения эффективности.
Переоборудование завода включало добавление одноразовой системы CIP, заявляет Corporon. «Эта система предназначена для сведения к минимуму риска перекрестного загрязнения и оптимизации концентрации химикатов для каждого контура очистки». На объекте в Батавии есть пять одноразовых систем, способных очищать более 30 различных контуров. Весь процесс безразборной мойки автоматизирован и контролируется, и каждый цикл безразборной мойки в электронном виде записывается в базу данных в соответствии с требованиями хранения исторических данных, добавляет Корпорон.
Все упаковочные линии проверяются камерами, чтобы убедиться, что картонная упаковка и этикетка соответствуют продукту, произведенному наполнителем. Когда контейнер проходит датчик запуска, камера делает снимок. Система направляет брак в зависимости от результатов проверки. Фото Джойса Фассла
Как сделать правильно с первого раза
При проектировании нового объекта безопасность пищевых продуктов была определенным приоритетом. Худ хотел создать лучший в своем классе завод и соответствовать нормативным требованиям или превосходить их.
«При проектировании предприятия мы учитывали проблемы, возникающие на других предприятиях по производству пищевых продуктов, и опыт других специалистов отрасли, — говорит Корпорон.
По мере того, как требования FDA меняются с годами, проще выполнить их с новым заводом, утверждает он, а также внедрить оборудование и проекты зданий, отвечающие нормативным требованиям, с надлежащим профилактическим обслуживанием, очисткой и эксплуатацией.
«Наша система управления безопасностью пищевых продуктов представляет собой всеобъемлющий, прогрессивный и точный проект, — говорит Мэтт Вейст, менеджер по обеспечению качества завода в Батавии. «Мы разработали политики и программы, которые требуют, чтобы все функциональные группы и группы поддержки сосредоточились на выполнении своих задач, взяв за основу каждое действие безопасность пищевых продуктов».
Программа предназначена для улучшения процессов. Каждая часть системы регулярно оценивается после установки и улучшается, чтобы программа продолжала быть лучше. «После этого мы делаем это снова и снова оцениваем систему», — заявляет Вейст. «Цель состоит в том, чтобы убедиться, что мы постоянно следим за нашей программой, чтобы убедиться, что мы ставим перед собой задачу иметь лучшую систему, какую только можем, и уменьшать или устранять любые обнаруженные риски».
Например, системы регистрации и отслеживания для систем пастеризации сырого молока были модернизированы, чтобы соответствовать требованиям Министерства сельского хозяйства США. Компания Hood добавила тип продукта и время работы или время между чистками системы. Это помогает заводу обеспечить соответствие требованиям FDA к пастеризованному молоку (PMO).
«У нас есть запрограммированное оповещение, когда соблюдаются 72 часа для требуемой промывки бака. Мы также добавили в нашу систему электронную проверку и проверку CIP», — заявляет Корпорон. «FactoryTalk от Rockwell Automation, безусловно, помогает нам выполнять требования к электронным записям PMO и обеспечивать соблюдение требований по времени/температуре и CIP».
Специалисты по качеству и санитарии Hood пересмотрели и улучшили существующие стандарты безопасности пищевых продуктов на заводе, добавив дополнительные станции очистки и вспенивания. Кроме того, команды компаний Haskell и Hood приняли участие в тренинге по Закону о модернизации безопасности пищевых продуктов, чтобы убедиться, что они построили предприятие по производству жидких молочных продуктов мирового класса.
Предприятие, сертифицированное SQF, получило одобрение штата Нью-Йорк на производство молока класса A, обеспечивает прямую доставку клиентам и получает 40 молоковозов в неделю с местных ферм с 200 грузовиками, отправляющимися за границу в неделю.
Модернизация завода включала в себя добавление пяти одноразовых систем безразборной мойки, предназначенных для сведения к минимуму риска перекрестного загрязнения и оптимизации концентрации химикатов для каждого контура очистки. Система CIP может очищать более 30 различных контуров. Фото Pixel Pro Video.
Процесс и план
После смешивания продукт направляется в несколько периодических резервуаров на 12 000 галлонов, где он тестируется и проверяется, затем перемещается в процессоры и, наконец, в стерильные резервуары. Как часть системы смешивания, сухие ингредиенты вводятся для приготовления надлежащей партии.
После стерилизации продукт поступает на наполнители, маркировку, коробочную упаковку и затем на паллетайзеры. В настоящее время часть поддонов направляется на обычный склад вместимостью 2500 паллетомест. Предприятие в Батавии находится в процессе ввода в эксплуатацию новой охлаждаемой системы ASRS площадью 82 000 кв. футов, которая оснащена сложными функциями отбора слоев/ячеек и запрограммированными выходными путями. Высокоавтоматизированный склад способен обрабатывать более 160 поддонов в час и оснащен роботизированной системой комплектования слоев. Новый ASRS имеет площадь, аналогичную обычному охладителю, но имеет емкость для хранения поддонов, которая примерно в 10 раз больше и составляет 24 000 поддонов. «Мы сможем загрузить грузовик и отправить его через 30 минут после прибытия на место», — говорит Кевин Мойер, инженер проекта HP Hood на объекте.
Еще одна замечательная особенность этого объекта заключается в том, что инженерные коммуникации отделены от производственной зоны коридором, говорит Корпорон. Кроме того, на предыдущем предприятии по производству йогурта имелся антресоль для поддержки операций по розливу. «Мы перепрофилировали это и разместили все наше вспомогательное оборудование, которое вы обычно видите в упаковочной зоне, такое как салазки CIP, прессы, охладители, там и подальше от нашей упаковочной зоны», — объясняет Корпорон. «Он оставляет очень чистую зону упаковки, прост в обслуживании и, безусловно, безопаснее без всего этого оборудования».
Кроме того, коммунальные системы способны выдерживать значительно большие нагрузки, чем требовалось изначально.
Modula Lift, вертикальное хранилище запасных частей, позволяет обслуживающему персоналу быстро и правильно находить детали. Автоматизированный захват и лазерные направляющие гарантируют, что персонал подберет нужную деталь. Фото Pixel Pro Video.
Modula Lift — это вертикальный блок для хранения запасных частей, который экономит место в цеху. Фото Pixel Pro Video.
Экономически эффективные средства управления
В начале проекта инженеры-технологи Haskell потратили несколько месяцев на оценку и тестирование различных программных продуктов для систем управления, чтобы обеспечить гибкую, экономичную и надежную систему управления технологическим процессом. Это первоначальное исследование сэкономило деньги Hood, сохранив некоторые функции программного обеспечения системы управления и продукты с исходного завода, а также повысив эффективность за счет удаления устаревших частей.
Установив новое оборудование, компания Haskell повысила безопасность оператора за счет стратегического использования противосмесительных клапанов, совместимых с PMO. Эффективность систем безразборной мойки на производственной линии также была повышена за счет использования датчиков мутности для минимизации использования воды для проталкивания продукта, промывки и смены продукта без ущерба для безопасности продукта. На самом деле, говорит Перки, все контуры безразборной мойки были оптимизированы для обеспечения воспроизводимых результатов очистки с минимальным использованием воды, пара и химикатов.
Кроме того, технология шины ASI использовалась для всех технологических клапанов по всей системе, чтобы свести к минимуму количество централизованных панелей ввода-вывода, что впоследствии снизило затраты на установку.
«Весь код ПЛК (программируемый логический контроллер) для предприятия был переписан с нуля для поддержки новой современной концепции системы, включающей ПЛК ControlLogix, FactoryTalk View SE, Historian и PlantPAx, — говорит Перки. В новую систему было встроено значительное количество операций ввода-вывода Ethernet с использованием последних усовершенствований Ethernet, включая кольцевую технологию на уровне устройств, которая может быстро обнаруживать сбои в сети и реконфигурировать сеть для обеспечения непрерывной работы процессов.
В новой полностью автоматизированной системе, основанной на платформе Rockwell, состоящей из ПЛК и человеко-машинного интерфейса, система регистрации и отслеживания соответствует 21 CFR, часть 11, которая устанавливает правила FDA в отношении электронных записей и электронных подписей. «Эти правила, применимые ко всем отраслям, регулируемым FDA, требуют аудитов, системных проверок, контрольных журналов и документации для всего программного обеспечения и систем, задействованных в обработке электронных данных», — заявляет Перки.
Инвестиции в программное обеспечение и средства управления сводят к минимуму время простоя системы, повышают эффективность производства и поддерживают высокий уровень безопасности продуктов и операторов, обязательный для молочной промышленности.
Высокоавтоматизированный склад имеет 24 000 мест для хранения поддонов, обслуживаемых девятью кранами-штабелерами, способными обрабатывать более 160 поддонов в час с использованием передовой технологии хранения. Фото: Pixel Pro Video.
Упаковка и цифровой двойник
В настоящее время на заводе имеются три линии пластиковой упаковки, способные наполнять бутылки из ПЭВП и ПЭТ объемом от 32 до 96 унций, что эквивалентно примерно 380 000 галлонам в день. Кроме того, к концу 2020 года пять линий бумажной упаковки будут производить примерно 6400 коробок в час. На момент публикации две линии упаковки с двускатной крышкой были запущены и работали.
Худ хотел, чтобы завод напоминал существующее производственное предприятие в Винчестере, штат Вирджиния. При воспроизведении некоторых систем упаковки в Winchester компания использовала новую технологию для анализа существующих систем и усовершенствования новой установки в Batavia.
Поскольку в системах упаковки требовалось накопление, Haskell провел некоторое моделирование и построил цифрового двойника. «Мы смоделировали всю систему упаковки и технологического процесса, чтобы мы могли оптимизировать накопления, чтобы гарантировать, что [Худу] не придется чрезмерно инвестировать в конвейеры и ненужное накопление», — говорит Перки.
Кроме того, наличие цифрового двойника готовой упаковочной линии до завершения строительства позволило проектной группе заблаговременно устранять любые проблемы, сводя к минимуму затраты времени и денег на запуск. Этот виртуальный взгляд на упаковочную линию перед закупкой или установкой любого оборудования также гарантировал, что линия будет соответствовать желаемой общей эффективности оборудования.
В дополнение к перепрофилированию части первоначального оборудования объекта (включая укладчики поддонов, упаковщики в стрейч-пленку и конвейер для поддонов) проект также включал основные операции с упаковочными единицами от таких поставщиков, как Shibuya, Evergreen и KHS. Эффективные и экономичные упаковочные линии, разработанные для сведения к минимуму, упрощения или, в некоторых случаях, полного исключения переналадки линий, максимального увеличения времени безотказной работы завода и сокращения технического обслуживания линии.
Например, было установлено оборудование для розлива жидкостей Shibuya ESL, чтобы обеспечить возможность наполнения пластиковых контейнеров для бутылок из полиэтилена высокой плотности и полиэтилентерефталата. Наполнитель с увеличенным сроком хранения (ESL) обеспечивает сверхчистую среду наполнения и укупорки за счет использования системы камер для оптимизации машинной очистки, санитарной обработки, наполнения и укупорки. Расширенные функции включают в себя программируемое наполнение с контролем веса, сбор данных об операциях наполнения и укупорки, автоматизированную систему очистки, а также мониторинг CIP и тенденции. «Автоматическая система очистки и дезинфекции работает с минимальным вмешательством человека», — говорит Корпорон. Три линии Shibuya запущены и работают.
Кроме того, были установлены наполнители Evergreen EH-3 для наполнения бумажных картонных контейнеров, обеспечивающие упаковку продукции ESL в соответствии с условиями ESL и фильтрацией воздуха HEPA. Обработка картонных коробок происходит, когда форсунки распыляют мелкодисперсный стерилизующий туман на внутренние панели и компоненты картонных коробок. Затем коробка проходит через стерилизационную камеру, которая мягко обдувает коробку нагретым воздухом перед подачей на станции наполнения.
Асептические установки Tetra Therm представляют собой полностью автоматизированные системы с непрерывным потоком, которые нагревают продукт, поддерживают его температуру в течение короткого времени и охлаждают продукт до температуры упаковки. Интегрированная система управления основана на платформе ПЛК Allen-Bradley Logix и обеспечивает системный интерфейс для системы Tetra Therm Aseptic VTIS — ESL и управления асептическим резервуаром Tetra Pak.
Еще один способ повысить эффективность работы вытяжки — Modula Lift, вертикальное хранилище запасных частей. Он позволяет обслуживающему персоналу быстро и правильно находить детали и оснащен автоматическим захватом и лазерными направляющими, гарантирующими, что персонал подберет нужную деталь. Кроме того, вертикальный блок экономит место в цеху. В будущем завод в Батавии позволит заказывать запчасти с помощью этой системы.
Зеленые инициативы
Модернизация системы очистки сточных вод была включена в конверсию завода. «Наша текущая станция очистки сточных вод включает в себя предварительную очистку, бассейн аэрации объемом 1 миллион галлонов, резервуар био-P и систему DAF», — заявляет Корпорон. Система способна обрабатывать около 400 000 галлонов в день при 300 галлонах в минуту сточных вод.
В октябре завод ввел в эксплуатацию свою первую систему обратного осмоса и ищет возможности утилизации потока отходов. Кроме того, с момента начала производства в июле 2018 года на полигоне в Батавии полностью отсутствует мусор.
Некоторые основные экологические инициативы предприятия включают: электричество.
• Более эффективное использование воды при промывке нового оборудования.
• Все новое освещение для комнатных растений — светодиодное.
• Замена наружного освещения на светодиоды.
• Усовершенствования декантации осадка снижают потребность в транспортировке.
• Генератор стерильной воды с оптимизированным УФ-излучением снижает потребление воды.
Некоторые из предстоящих инициатив завода включают модернизацию погрузочно-разгрузочного оборудования для переработки пластиковых бутылок и аудит освещения для перехода на светодиоды для любых новых проектов строительства и реконструкции.
Ожидайте неожиданного
Корпорон говорит, что производители продуктов питания и напитков должны быть готовы к неожиданностям, когда берутся за проект такой сложности. «С несколькими направлениями проекта, вероятно, будут конкурирующие приоритеты. Включение непредвиденных обстоятельств в процесс планирования очень важно», — заявляет он.
Обучение и четкая коммуникация также сделали проект успешным для Худа, и, по словам Корпорона, обучение сыграло решающую роль. На объекте проводилось обучение от OEM-производителей, экспертов-подрядчиков и опытных технических специалистов. Кроме того, структурированные совещания по технике безопасности, ежедневные собрания подрядчиков перед сменой и совещания по планированию были «абсолютно важны для успеха проекта», — заявляет Корпорон. «Я был впечатлен способностью команд выполнять важные пересекающиеся проекты в удивительном темпе, используя инновационное мышление», — добавляет он.
За очень короткий период времени Худ преобразовал завод по производству кисломолочных продуктов в технологически продвинутый завод, который производит и упаковывает жидкое молоко для молочных напитков ESL. Завод в Батавии, занимающий 82 акра, имеет достаточно места для расширения. Фактически, в 2020 году завод готовится к установке дополнительного сверхвысокотемпературного процессора и дополнительных линий сверхвысокотемпературного розлива бумаги. Отвечая на вопрос, что ждет завод в будущем, Corporon рассчитывает установить более совершенные программные приложения, усовершенствовать существующее оборудование и внедрить больше ручных технологических инструментов на заводе.
От скромного начала до лидера отрасли
Харви Перли Худ основал HP Hood в 1846 году в Чарлстауне, штат Массачусетс, с единственным молочным маршрутом. Он быстро понял, что молочный бизнес был более сложным, чем просто доставка молока, потому что поставки молока с близлежащих ферм могли быть нерегулярными, нестабильными и иногда сомнительного качества. Это вдохновило его на создание основной предпосылки, которая до сих пор определяет деятельность компании: производить превосходные продукты с использованием качественных ингредиентов и самых высоких стандартов, чтобы завоевать доверие и лояльность наших клиентов.
HP Hood была первой компанией, применившей пастеризацию в Новой Англии в 1896 году; первый, кто представил замороженный йогурт или «фрогурт» в 1970-х годах; и первая компания, которая в 1992 году ввела полгаллона молока с увеличенным сроком хранения (ESL) в Соединенных Штатах.
Сегодня HP Hood является одним из крупнейших в стране частных производителей продуктов питания и напитков. Компания производит продукцию под национальными и частными торговыми марками, а также предоставляет услуги контрактного производства на пяти заводах ESL для удовлетворения потребностей клиентов.
Вы тоже можете стать победителем!
В июне 2020 года на ProFood Live! ProFood World будет отмечать выдающиеся инновационные проекты в области переработки и упаковки продуктов питания и напитков в рамках четвертого ежегодного конкурса наград за инновации в производстве. Все заявки должны быть представлены до 17 января 2020 г.
К участию допускаются проекты, завершенные за последние 18 месяцев (с июня 2018 г. по декабрь 2019 г.). Записи должны быть основаны на одном местоположении завода. Общекорпоративные программы и проекты не могут претендовать на эту награду.
Типы проектов, имеющих право на получение награды, включают новые объекты; проекты расширения и/или реконструкции завода; расширение основной линейки с применением передовых технологий; а также масштабная модернизация предприятий в области автоматизации, безопасности пищевых продуктов, эффективности и устойчивости. Чтобы узнать больше о критериях оценки и требованиях к участию, посетите сайт www.
