Содержание

• 1 Правила установки вытяжек и дымоходов
• 2 Варианты дымоходов вытяжки для газового котла
• 3 Устройство вытяжки газового котла
• 4 Как подключить трубу вытяжки настенного котла
• 5 Принципы и виды установки газовых дымоходов
  • 5.1 дымоход коаксиальный горизонтального прохода

Правила установки вытяжек и дымоходов

Не вызывает сомнения факт, что собранная труба для вытяжки котла, предназначенная для отведения продуктов горения (газ и дым), являет собой конструктивный элемент сложной системы.

Имея представление об основных элементах и устройстве дымохода можно быть уверенным, что нормальная эксплуатация системы отопления будет обеспечена. Внимание должно быть заточено на согласование установки элементов вытяжки котла.

Кроме того, хорошая тяга вытяжки или дымохода это залог эффективного использования энергии горения, а удобство конструкции конденсатосборника это избавление от лишних проблем. Поэтому плотности прилегания монтажных частей элементов уделяют повышенное внимание.

Перед началом монтажа и установки трубы для котла рекомендуется выбрать и обосновать вариант дымохода.

Варианты дымоходов вытяжки для газового котла

Существует несколько вариантов устройства дымоходов.

Напомним, что это следующие виды:

• дымоход кирпичный
• конструкция из нержавеющей трубы
• дымоход керамический
• презентабельный коаксиальный дымоход.

Кирпичный дымоход представляет собой сложную и трудоемкую в исполнении конструкцию высокой себестоимости. Но с течением времени  вытяжка для котла в частном доме в виде кирпичной трубы утратила привлекательность и актуальность для застройщиков.

Вариант конструкции дымохода из нержавеющей трубы, выполненный в виде сэндвич системы, вызывает активный интерес, поэтому более востребованный и доступный для самостоятельного монтажа. Подбор труб для газовых котлов из нержавейки обеспечивает богатый модельный ряд продукции.

Дымоход керамический пока не обрел своих массовых поклонников.

Однако, данный тип дымохода способен обеспечить пожаробезопасность по доступной цене.

Презентабельность внешнего вида коаксиального дымохода дает ощущение, что мы имеем дело с солидным «однотрубником», обеспечивающем хорошие эксплуатационные показатели отопительных газовых систем.

Установка любой конструкции дымохода требует соответствия нормативным требованиям СНиП 2.04.05-91 и ДБН В.2.5-20-200, обеспечивающих правильность проведения подсоединений по типовой схеме вытяжки котла.

Устройство вытяжки газового котла

Практическая схема и устройство вытяжки газового котла предполагает наличие следующих элементов:

• переходника, осуществляющего соединение газового котла и трубы дымохода
• патрубка проходного
• телескопических труб разного диаметра
• стеновых креплений (кронштейна и хомута)
• тройника с ревизией для удаления накопившегося конденсата
• отводов и наконечников.

Порядок установки вытяжки газового котла настенного или напольного исполнения основан на базовых схемах подключения с использованием стандартных патрубков 1/2″ и 3/4″. При желании произвести подключение возможно собственноручно, воспользовавшись базовой схемой подключения.

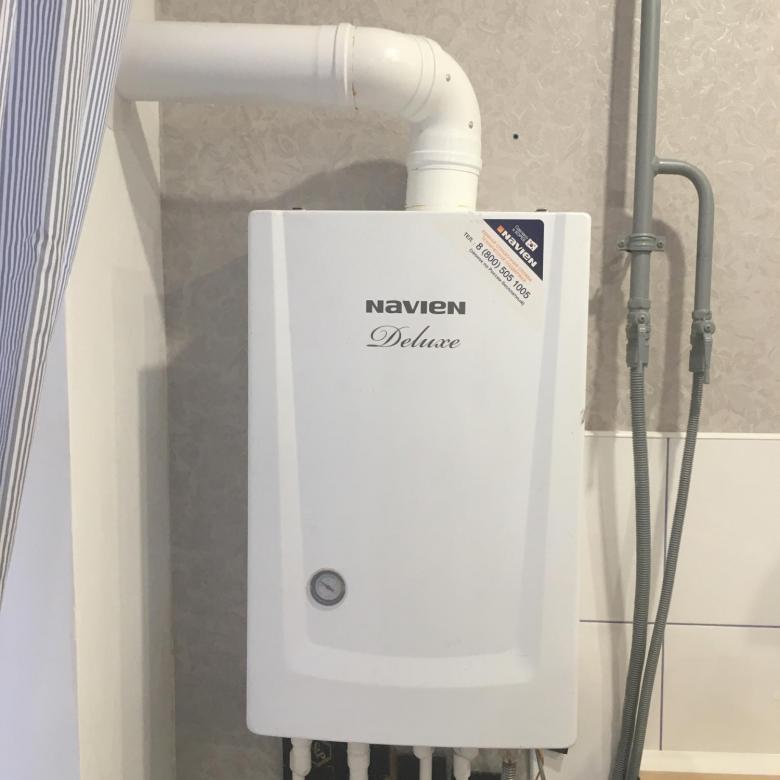

Как подключить трубу вытяжки настенного котла

Базовая схема подключение и установка вытяжки газового котла настенного состоит из таких этапов:

• монтажа котла и его закрепление на кронштейны
• подключение отопительного контура
• присоединение к сети ХВС
• подключение к магистрали газа.

Газовые котлы настенного и напольного исполнения оснащены стандартным расположением патрубков (входных и выходных), позволяющим произвести подключение всех контуров: основного рабочего, водоснабжения  и газоснабжения. Патрубок в центре предназначен для подключения к газовой магистрали, слева и справа расположены патрубки для подключения ХВС.

Для подключения газоходного канала (вытяжки) к магистральному газопроводу используют гофрированный шланг из нержавейки.

Принципы и виды установки газовых дымоходов

В зависимости от типа прохода дымохода, труба для вытяжки снабжена различными уплотнителями, фитингами и накладками. Принцип установки дымохода вытяжки заключается в создании магистрали для прокладки трубы, ее монтаже и фиксации, а также герметизации места состыковки со стеной или кровлей.

Существует несколько видов установки газовых дымоходов:

• горизонтальный  проход через стену
• вертикальный  проход сквозь кровлю, крышу и стену.

Проектирование вида установки диктует подбор комплектов оборудования.



Конструктивно вытяжная труба для вытяжки состоит из элементов:

• удлинителей дымохода во входной и выпускной частях
• впускной дымоотводящей трубы
• адаптера для подсоединения
• хомута соединительного
• колена.

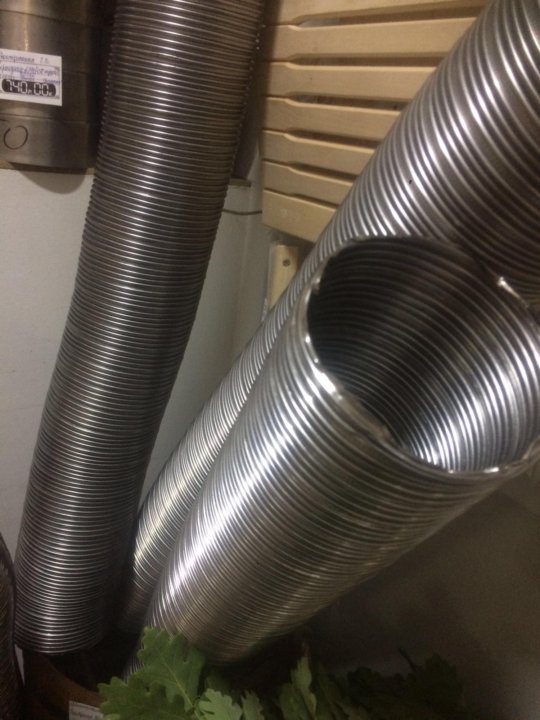

Все действия по подсоединению гофрированных труб и шлангов производят путем установки вовнутрь уплотнительной прокладки и закручивания накидных гаек. Последующая герметизация соединений уплотнителями резьбы обеспечит надежность работоспособности дымохода.

Правила прокладки вытяжки дымохода показаны в этом видео.

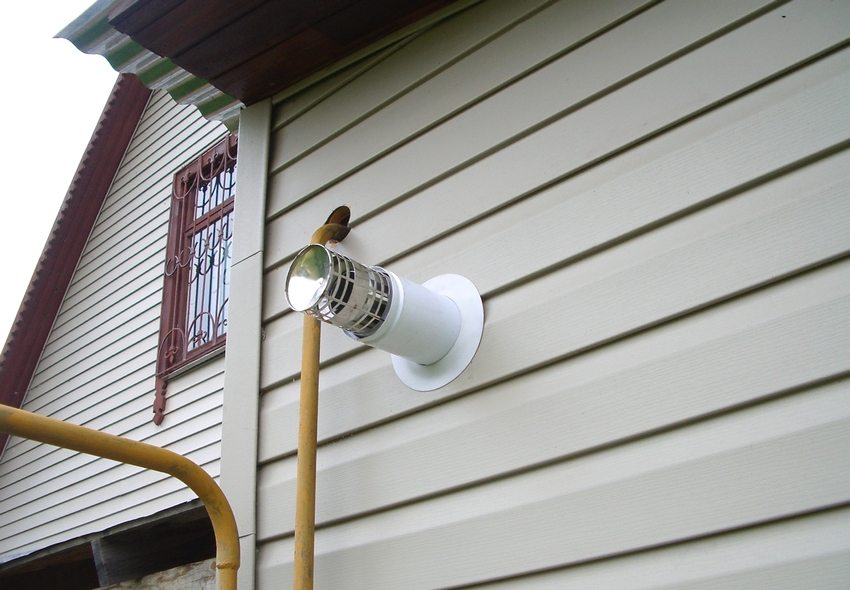

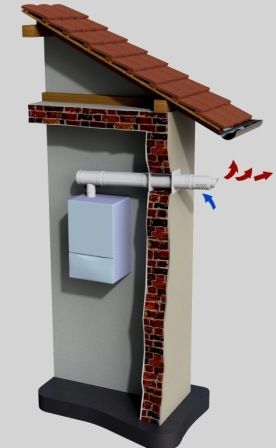

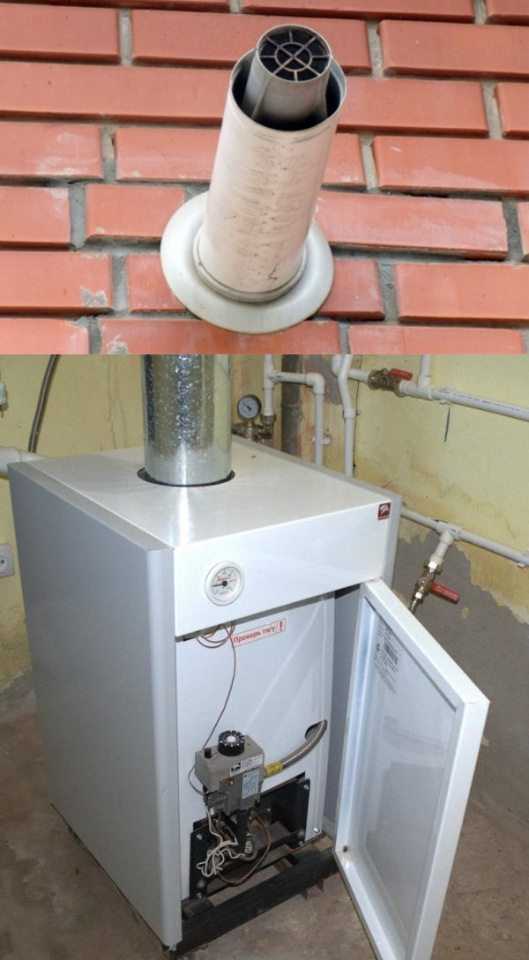

дымоход коаксиальный горизонтального прохода

Установка коаксиального дымохода горизонтального прохода не требует специальных приспособлений, достаточно воспользоваться инструкцией и комплектом поставки от производителя. В большинстве случаев, дымоход и трубы устанавливают совместно с котлом отопления.

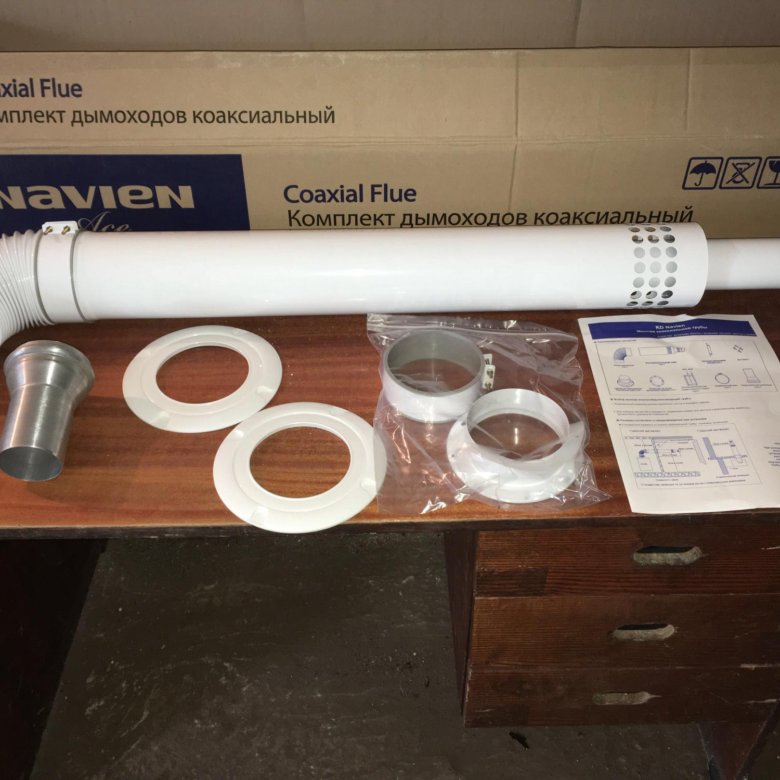

Комплекты горизонтального прохода дымоходов через стену, например,  коаксиального Vaillant серии Turbo TEC (Pro/Plus) предназначены для забора и отвода продуктов сгорания вне помещения, где расположен котел.

В комплект дымохода входят:

• декоративные манжеты для оформления участка прохода
• удлинительный участок (длина до 800 мм) трубы
• хомут соединительный
• отвод 90°.

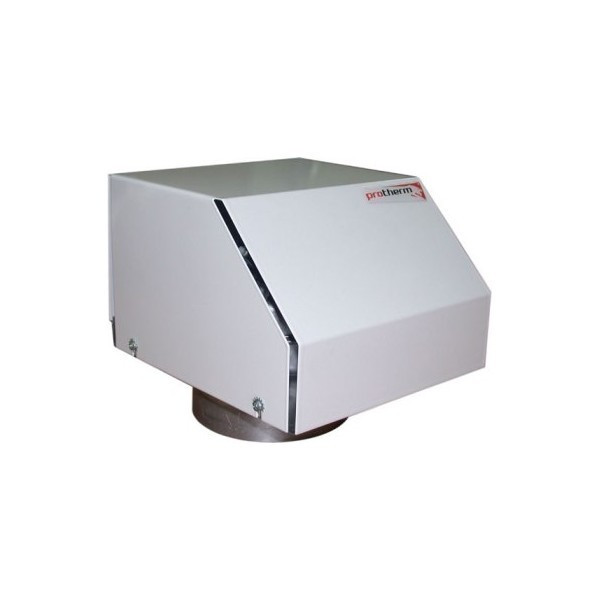

Для турбированных газовых котлов отопления, например Protherm

, имеется коаксиальный комплект горизонтального прохода через стену, в составе которого:

• колено с фланцем
• пластиковые розетки (внутренняя и внешняя)
• трубы выхлопа, оснащенной решеткой
• трубы забора воздуха
• соединительных манжет
• прокладок под фланцы.

Этапы монтажа вытяжки горизонтального дымохода:

Разметка отверстия на стене, где предполагается установить газовый котел

Пробивка отверстия для монтажа трубы

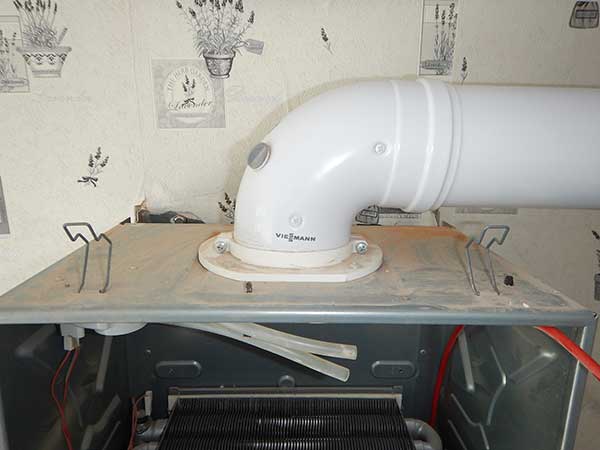

Установка присоединительного элемента от котла к дымоходу

Прокладка трубы

Закрепление стыков и поворотов труб

Крепление трубопровода к стене.

Вертикальный коаксиальный дымоход является не менее распространенным вариантом.

В установочный комплект вытяжки вертикального прохода входят:

• участок трубы длиной более 800 мм
• консоль с хомутом
• фланцы проходные для кровли
• оголовок-факел
• конденсатосборник
• устройство очистки

Сложность установки труб вертикального дымохода будет заключаться в обязательной организации проходки через кровлю.

Как производят установку дымохода специалисты показано в видео.

Вытяжка для газового котла в частном доме: требования, расчет и установка

При использовании газового котла в качестве автономного источника отопления и нагрева воды в частном доме следует строго соблюдать требования к эксплуатации оборудования. Одним из главных требований при эксплуатации котла является организация вентиляции, которая требуется независимо от типа агрегата.

При этом важно учитывать особенности помещения и мощность оборудования.

Содержание

• Для чего нужна вентиляция
• Требования к помещению
• Виды вентиляции
• Пример расчета принудительной вентиляции
• Монтаж вытяжки для котла
• Рекомендации по установке дымоходов

Для чего нужна вентиляция

Главная задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины.

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

• для отвода из помещения угарного газа;
• для повышения КПД газового оборудования;
• для вывода газа из помещения при случайных протечках.

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

• отделку стен должна быть выполнена из огнестойкого материала,
• площадь помещения — от 4 м²,
• минимальная высота потолка — 2,2 м,
• общая площадь окон — от 3 см² на 1 м² помещения,
• расстояние от котла до стены минимум 10 см,
• окна должны быть оснащены форточками или фрамугами для свободного проветривания.

Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Обратите внимание! Игнорирование даже одного из пунктов требований резко снижает безопасность газового оборудования, а также уменьшает эффективность (КПД) котла.

Виды вентиляции

Вентиляция в помещении, где установлен газовый котел, бывает двух видов:

1. Естественная.
2. Принудительная (искусственная).

При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.

При мощности котла до 30 кВт в большинстве случаев организовывают естественную вентиляцию. Для этого внизу наружной стены котельной пробивают продух с диаметром 15 см.

В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.

На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.

Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.

Внимание! Естественная вентиляция не является 100%-м гарантом безопасной работы газового оборудования, так как, согласно нормативам, воздух в котельной должен обновляться за час три раза. Естественная вытяжка зависима от внешних факторов (температура на улице, сила ветра и т. д.) и не может гарантировать должный объем поступления воздуха.

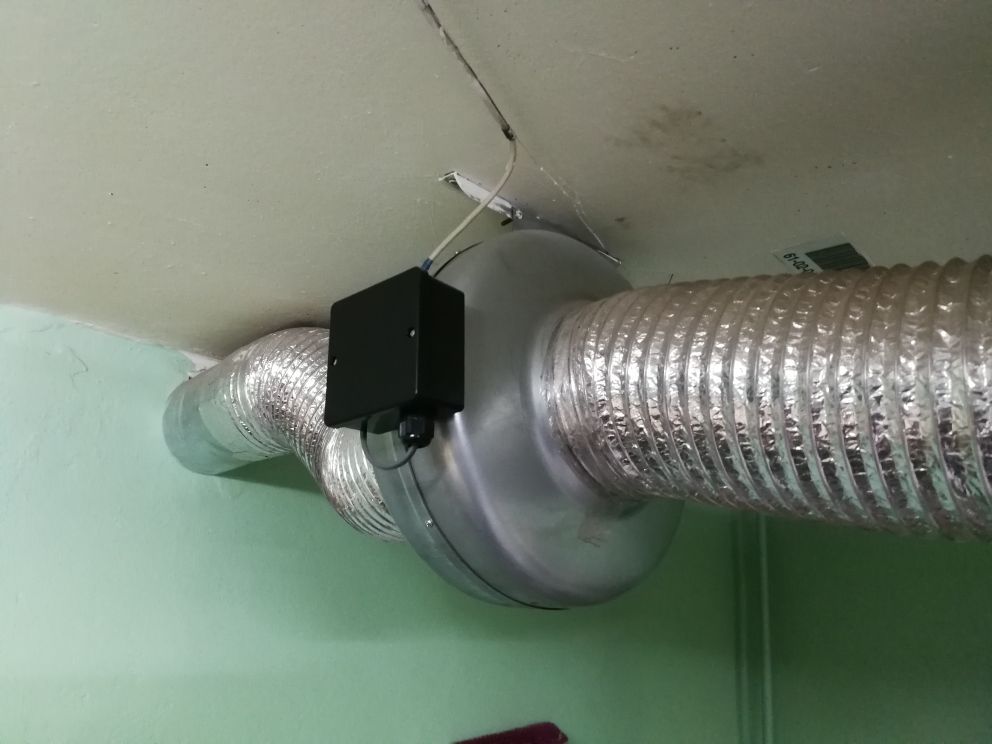

При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования. Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала.

Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

• мощность котла,
• размер помещения,
• особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

1. Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
2. Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
3. Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Монтаж вытяжки для котла

Для устройства принудительной вытяжки для газового котла понадобится:

• вентилятор с обратным клапаном,
• решетка для вентиляционного отверстия,
• воздуховод из ПВХ.

Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.

Последовательность работ:

1. Разметка места для воздуховода.
2. Высверливание перфоратором отверстия.
3. Вставка ПВХ трубы в пробитое отверстие.
4. Заделка монтажной пеной щелей между стеной и трубой.
5. Установка вентилятора.
6. Монтаж вентиляционной решетки.

При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
3. Количество колен в дымоходе — не более трех.
4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

Вытяжка для газового котла в частном доме: устройство дымоходов

Добрый день, уважаемые читатели! Не кажется ли вам, что установка газовых отопительных приборов с нарушением соответствующих норм и правил, а также халатное обращение с ними во время эксплуатации привели за последние годы уже к запредельному, просто ужасающему количеству трагедий. Я рисковать не хочу, поэтому перед началом газификации изучил массу нормативной документации и пришёл к выводу, что кроме всего прочего необходима и вытяжка для газового котла в частном доме.

Зачем нужна собственная вентиляционная система для газового котла?

В случае обустройства автономной вентиляции для газового котла она не только будет удалять продукты горения и отработанный воздух из частного дома и заменять его на свежий с улицы, но и выполнять следующие функции:

• предотвращать угрозу взрыва в случае утечки природного газа. Скопившийся в закрытом пространстве газ при определённой концентрации превращается во взрывоопасную горючую смесь. При чём опасность утечки может возникнуть не только из самого котла отопления при погасании факела, но и через разъёмные соединения;
• обеспечивать постоянное поступление кислорода, участвующего в процессе распада топлива при горении. От недостатка кислорода в камере сгорания снижается интенсивность горения топлива, соответственно падает теплоотдача прибора и увеличивается потребление газа;
• обеспечивать чистоту воздуха внутри жилых помещений. Попадание угарного газа даже в незначительном количестве может оказать негативное воздействие на здоровье жильцов дома;
• снижать количество скопившейся сажи и копоти на составных элементах топочной камеры. При отсутствии вентиляционной системы или её плохой работе сажа и копоть не уходят наружу, а оседают на стенках воздуховода, уменьшая его в сечении. При чрезмерном засорении дымоотводного канала есть большая вероятность попадания угарного газа в жилые комнаты.

Какие требования предъявляются к помещению для размещения газового котла?

Монтажные работы по установке газового оборудования — это не время для экспериментов. Действовать нужно только в строгом соответствии с нормами и правилами, установленными в строительстве. Прежде, чем приступать к работе нужно ознакомиться с несколькими СНиП по газоснабжению — они в свободном доступе в интернете, и в обязательном порядке изучить инструкцию, прилагаемую к котлу производителем. Важно также правильно выбрать место его установки.

Так, например, газовую плиту и маломощный котёл, работающий на природном газе, можно разместить в кухне или коридоре с высотой потолка не менее 2,2 м, площадью от 15 м², при наличии в нём окна с форточкой. Если же, установке подлежит газовый котёл напольного исполнения, мощность которого превышает 30 кВт и продукты сгорания отводятся в дымоход, то необходимо уже отдельное помещение (котельная). Для оборудования такой котельной, согласно СП 62. 13330.2011 (Актуализированной редакции СНиП 42-01-2002), можно использовать:

1. отдельное строение;
2. пристройку к основному зданию;
3. пространство чердака;
4. цокольный этаж;
5. помещение подвала.

При чём, использовать подвальный и цокольный этаж для обустройства газовой котельной разрешается только при наличии в них оконных проёмов, обеспечивающих естественное освещение. Отдельно стоящая котельная должна иметь под собой собственную опорную конструкцию, которая не связана с фундаментом основной постройки.

Вне зависимости от места размещения котельной, в ней должна быть оборудована эффективная вентиляционная система, обеспечивающая трёхкратное обновление воздуха в течение часа.

Кроме того, это помещение должно соответствовать ряду требований, а именно иметь:

• площадь — минимум 4 м² на один отопительный прибор;
• объём — не менее 13,5 м³;
• высоту потолочного перекрытия — от 2,2 м;
• отдельный вход с шириной проёма — от 80 см;
• воздухозаборный проём площадью сечения не менее 25 см² в нижней части дверного полотна или стены или небольшого размера щель между торцом двери и напольным покрытием;
• окна с открывающимися створками. Норма площади остекления 1 м³ взрывоопасных помещений составляет минимум 0,05 м²;
• оштукатуренную поверхность стен. Не допускается отделка обоями, легковоспламеняющимися панелями;
• ровный пол, выполненный из негорючих стройматериалов.

К газовому агрегату должен быть обеспечен свободный подход со всех сторон. Поступление в топку насыщенных кислородом масс воздуха, необходимых для процесса горения топлива, осуществляется через вентканал. Его устраивают в верхней части стен или в перекрытие потолка. А, чтобы данный воздуховод было удобнее чистить, на 300 мм ниже его оборудуют специальный лючок, который представляет собой небольшое отверстие, закрывающееся заглушкой или створкой.

Принцип движения воздуха

Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы. У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

При таком способе концентрация вредных веществ распределяется равномерно по объёму помещения и также равномерно удаляется.

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

Особенности канальной и безканальной вентиляции

В зависимости от конструктивного исполнения газовая вентиляция может быть канального и безканального типа. Различить их между собой достаточно просто:

1. если воздуховоды отсутствуют, а для вентилирования помещения имеются специальные отверстия в ограждающих конструкциях, то такая вентиляция называется безканальной;
2. при канальной вентиляции воздухообмен осуществляется с помощью специальных труб, проведённых по дому.

Расчёт системы вентиляции

Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

• геометрических размеров котельной;
• коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
• скорости входящего воздушного потока — не менее 1 м/с.

Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

1. длиной — 3 м;
2. шириной — 4 м;
3. высотой потолка — 2,8 м.

Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

Таблица 1.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

• нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
• просверлить отверстие;
• установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
• использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
• установить заслонку, с помощью которой регулируется величина проходного отверстия;
• установить вытяжной вентилятор;
• прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
2. длина максимального ответвления — 1 м;
3. максимально допустимое количество колен в дымоходе — 3 шт.;
4. в системе должны отсутствовать уступы и сужения поперечного профиля;
5. в состав конструкции должны входить устройства для ревизии и капельник;
6. места поворотов оснащаются очистным лючком;
7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Виды материалов для устройства вытяжки

Для сооружения вытяжки можно использовать керамику, кирпич, стальной прокат.

Кладка из кирпича

Кирпич традиционно используется для устройства дымоходов твёрдотопливных приборов. Он способен выдержать достаточно высокую температуру воздуха изнутри.

Газовые агрегаты работают при более низкой температуре внутри дымохода, поэтому на его стенках может образовываться конденсат, разрушающий структуру кирпича. Это может негативно повлиять на качество работы вытяжки, безопасность и внешний вид.

Керамические изделия

Керамические трубы — это универсальные изделия для обустройства вентиляционных проходов для любых типов котлов. Они термостойкие, долговечные, обладают гладкой внутренней поверхностью, позволяющей беспрепятственно перемещаться воздушным потокам. Однако накапливать влагу, поэтому такая вытяжка для газового агрегата должна дополнительно вентилироваться.

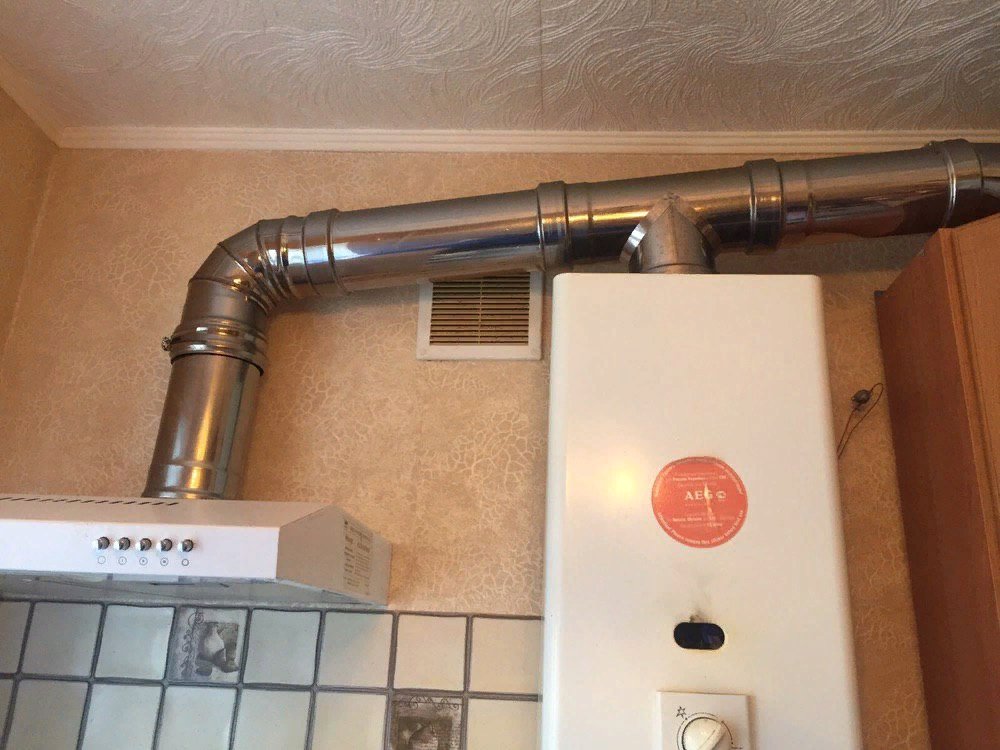

Стальные дымоходы

Для газового котла малой и средней мощности можно использовать обычный стальной прокат, для мощных агрегатов лучше взять жаростойкую сэндвич трубу из нержавейки, конструкция которой состоит из двух труб с разным диаметром. Они вставлены одна в другую, а зазор между ними заполнен уплотнителем из базальтовой ваты.

Коаксиальный дымоход

Представляет собой конструкцию, состоящую из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Перемещение отработанного воздуха в ней осуществляется по принципу противотока: газ отводится по внутренней трубе, поступление свежего воздуха обеспечивает наружная труба.

В систему из коаксиальных труб в обязательном порядке входит устройство очистки и сборки конденсата.

Расчёт системы вентиляции котла

При расчёте производительности вентиляционной системы:

• Вычисляют площадь котельной.
• Умножают результат на 5.
• Увеличивают полученную цифру на 20%. Это и будет рекомендуемая производительность вентиляционной установки.

Размеры вытяжного отверстия системы должен соответствовать сечению дымохода котла. Ориентировочно можно пользоваться данными из таблицы 2.

Таблица 2.

Мощность отопительного прибора, кВт	Диаметр вытяжного отверстия, см
24	12
30	13
40	17
60	19
80	22

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

• Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
• изолировать этот участок и само отверстие в стене;
• прикрепить тройник с ревизией и установить заглушку;
• нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
• присоединить сверху конструкции конусообразный наконечник;
• усилить стыки хомутами;
• окрасить поверхность трубы термостойкой краской.

В доме

• разметить места выхода дымохода в перекрытиях и кровельном покрытии;
• вырезать проёмы в конструкциях;
• соединить патрубок котла с переходным адаптером;
• присоединить тройник и ревизию;
• прикрепить лист стали и установить основной кронштейн;
• нарастить трубу до нужной высоты;
• в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
• зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
• установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающихся с материалом перекрытия и кровли используют фольгированную базальтовую вату и огнеупорную мастику. Её оклеивают проходной патрубок и заполняют зазоры отверстия в перекрытии.

Если для обустройства дымохода, расположенного вне дома использовали обычную стальную трубу, то такой дымоход изолируется по всей длине.

Борьба с жидкостью с помощью конденсатосборника

Уменьшить количество жидкости, которая скапливается в трубе, можно с помощью конденсатосборника. Он представляет собой цилиндрическую ёмкость со сливным отверстием, устанавливается в основании дымохода, где и собирает конденсат, стекающий по стенкам трубы.

Об особенностях монтажных работ других типов вентиляционных систем я расскажу в следующих статьях. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Вытяжки для газового котла в частном доме



Устройство вытяжки для газового котла в частном доме

Содержание

 Вытяжка для систем котельного оборудования является обязательной и неотъемлемой ее частью. Что касается газовых котлов в частных домах, то здесь на нее возложено сразу две функции, значимость каждой из которой трудно недооценить.

Основными и главными обязанностями вытяжек являются:

1. Обеспечение доступа воздуха вообще и кислорода в частности для поддержания горения.
2. Гарантировать безопасность процесса (создание непрерывного процесса воздухообмена).
3. Исключать или минимизировать вероятность образования плесени, грибка и скопления конденсата.



Правила установки котла

Кроме специально оборудованных и приспособленных помещений маломощные котельные (до 30кВт) могут размещаться и непосредственно на кухне. При этом должен быть соблюден ряд обязательных требований, а именно:

1. Минимальная площадь — 15 кв.м.
2. Высота потолка — не менее 220 см.
3. Площадь окна (окон) должна составлять не менее трех кв. см на один куб. м объема. При этом оконные проемы обязаны быть обустроены форточками или фрамугами.
4. Минимальное расстояние котла от любой из стен — 10 см.
5. Отделка пола и стен не должна содержать горючие материалы.

Помимо оконных проемов, помещение должно иметь дополнительный источники поступления воздуха. Это может быть негерметичная дверь, приточно-вытяжная стационарная вентиляция и прочее. Впрочем, пункт о дополнительном снабжении свежим воздухом здесь следовало бы поставить по значимости — гораздо выше.



Дымоходы для котлов из кирпича, металла или керамики?

Прежде чем приступить к возведению системы отопления и ей сопутствующих систем — следует определиться с материалом для строительства. Отметим сразу, если планирование котельной производится еще на стадии проектирования дома — выбор в пользу кирпича — не худший, но и не самый лучший.

Во-первых, обычный кирпич гигроскопичен, а это обязательно ускорит разрушение конструкции.

Во-вторых, сама по себе конструкция дымохода и вентиляции из этого материала — сложна и ее постройка выльется высокими затратами.

Вытяжка для газового котла из кирпича

Вытяжка из кирпича

Выбор кирпичной кладки может быть идеален только в случае, если преследуются цели эстетического содержания, а внутри кладки будет смонтирована конструкция из стали, оцинковки или другого материала. Однако здесь могут возникнуть проблемы при монтаже угловых соединений.

На заметку Древний способ уберечь кирпич от продуктов горения газа и другого вида топлива — оштукатуривание изнутри. Понятно, что при ограниченном сечении дымохода — процедура эта утомительна и обречена на наличие дефектов.

В контраст штукатурке есть более современный способ защиты кирпича — полимерный рукав. Процедура его установки заключается в относительно точном измерении длин вертикальных и горизонтальных участков шахты. Здесь неоценимую помощь могут оказать лазерные рулетки.

Вторым этапом будет пропускание через верх полимерного рукава, который в конце операции фундаментально крепится к котлу.

Третья операция — подсоединение рукава к парогенератору. Пар, подаваемый под давлением, заставляет полимерный рукав раскрыться и тем самым повторить полость дымохода. Процесс становления полимера — достаточно скор и абсолютно необратимый. В итоге получается прочное, стойкое к влаге и химическим соединениям покрытие. При этом отсутствие швов, а почти идеальная гладкость поверхности минимизирует «желание» осадков оседать внутри трубы, что благотворно скажется на сроке службы и межсервисном интервале.

Для справки Технология термоусадочного рукава (в кругу профессионалов она носит название FuranFlex) достаточно молода. Активно она начала применяться с 1999 года. При этом фирмы — производители дают гарантию на свое изделие 25 лет. Недостаток здесь — один. Пленка рассчитана на работу с низкотемпературными котлами.



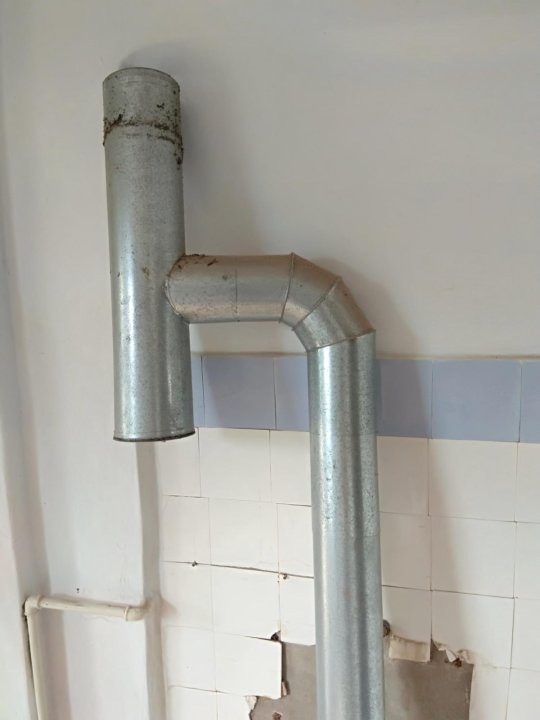

Вытяжка из металла

Стальные дымоходы, как и магистрали вентиляции считаются наиболее доступным и относительно недорогим решением. Среди них выделяют два типа: одно- и двухконтурные. При этом срок их службы напрямую будет зависеть от качества материала.

Важно!

Продукты горения, конденсат, температура и физические процессы в теле металла — не пощадят даже нержавейку, не говоря уже о более податливых марках.

Оградить себя на 10-12 лет от ремонта поможет более толстый металл толщиной. На сегодня в строй маркетах можно встретить готовые дымоходы, где используется металл 0,6 -1,0 мм. Не сделаем открытия, если скажем, что многослойная система (типа сэндвич) при которой труба меньшего диаметра проходит через больший диаметр, разделенная слоем изоляции, — весьма популярный выбор сегодняшних домовладельцев.

На заметку Вариантом сэкономить может послужить комбинация оцинковка- нержавейка. Отметим, что использование оцинкованной стали в дымоходах — неправильно по своей сути. Причина здесь в слабой стойкости покрытия уже при температуре 410-420 градусов. К тому же появляется вероятность стекания ядовитых окислов по трубе в помещение.

Недостатком всех типов металлических труб можно назвать низкие эстетические качества. Попыткой исправить данную ситуацию можно назвать облагораживание более совместимыми с фасадом и общим видом дома, материалами.

Кстати Говоря о трубах, которые мы подразумеваем использовать, как дымоходы, можно делать примерные расчеты на их использование и в качестве вытяжки для газовых котлов в частном доме.



Дымоход из керамики

Если вариант сэндвич-трубы вы поставили в приоритет — предлагаем воспользоваться несколькими дельными советами:

• Шаг креплений трубы к стене должен помещаться в диапазон от 100 до 150 см;
• Количество ревизионных колодцев должно обеспечивать полный доступ ко всем участкам трубы;
• Желательно не допускать горизонтальные участки вентиляционных труб и дымоходов длиннее одного метра. В противном случае вам придется устанавливать принудительную тягу (вентилятор).

Вытяжка для газового котла из керамики

Еще одним вариантом материала из которого изготавливается вытяжка для котла в частном доме является керамическая труба. Из достоинств здесь можно отметить экологичность и долговечность. При этом, как единое целое, трубы из данного материала не используются. Все равно потребуется органическая или полимерная изоляция, а в качестве декоративного слоя — камень, металл, кирпич и что-то другое. Понадобятся в данном случае и конденсатоотводчики, что добавит стоимости и без того недешевому материалу.
До этого мы рассматривали варианты, когда вытяжка для газового котла в частном доме и дымоход существовали обособленно. Однако есть вариант коаксиальной трубы, позволяющей соединить два процесса и два предназначения — в один.

Суть данного изобретения состоит в помещении трубы, предназначенной для отвода летучих продуктов горения, в один корпус с трубой, обеспечивающей подачу чистого воздуха. Налицо сразу нескольких достоинств:

1. Отводимые газы, двигаясь по внутренней трубе, охлаждаются поступающим извне воздухом. Это не только повышает коэффициент полезного действия котла, но и ослабевает агрессию на поверхность всего дымохода.
2. Вторым фактором преимущества коаксиальной трубы можно назвать ее компактность. Экономия места — никогда не помешает, а вот меньшие трудозатрате при монтаже одной трубы — вместо двух — заметно скажется на бюджете.

Из конструкционной особенности следует один, но существенный недостаток — система не предусматривает горизонтальных участков. Это значит, что, приняв решение в пользу «два в одном», — нужно быть готовым к некоторым издержкам по прокладке трубы в ущерб принятому плану (перенести кухню, котельную или смириться с выпячивающим себя трубопроводом).



Вытяжка для газового котла и приточная вентиляция

Из основных вариантов поступления свежего воздуха извне к котлу можно выделить естественную и принудительную вентиляцию. Первая — осуществляется без вмешательства человека, а за счет разницы давления и температуры. В элементарном понимании — это сквозняк. Вторая — происходит благодаря работе вентилятора. В обоих случаях для помещений, где установлено газовое оборудование, считается достаточной та, которая позволяет за один час трижды обновить объем воздуха котельной или кухни.

Важно!

На качество естественной вентиляции существенно влияет температура воздуха. Априори принято, что температура за пределами помещения — всегда ниже. В противном случае возможен эффект обратной тяги, когда воздух в помещение будет затягиваться с улицы. В данном случае выход следует искать в установке принудительной вытяжной вентиляции.

Как естественная, так и принудительная вытяжка для котла в частном доме может быть не только канальной (состоящей из труб). Существует более простой способ получить доступ к свежему воздуху — банальное отверстие в стене. Обычно его пробивают выше верхней точки котла. В отверстие вставляется либо круглый, либо иной каркас. На отверстии может устанавливаться подвижная заглушка либо настенный (оконный) вентилятор (приточный или вытяжной). Заглушка, как и мелкая сетка помогут оградить доступ извне насекомым, домашним животным и птицам.

Коаксиальный дымоход

Если труба вентиляции спроектирована с выходом через стену — есть смысл предусмотреть ее незначительный уклон в сторону улицы. Это обеспечит сток конденсата и станет препятствием проникновения влаги снаружи. Остается один вопрос — какова должна быть необходимая площадь воздуховода или отверстия под вентилятор?



Расчет диаметра дымохода

Как уже было упомянуто, полная замена воздуха в помещении, где установлен котел должна производиться максимум за 20 минут. Именно это требование обязывает перед началом монтажа или даже проектирования произвести расчет минимального сечения  вентиляции.
Существует константа высоты потолков при которой вентиляция считается оптимальной. Данное значение равно шести метрам. При меньшем значении используется поправочный коэффициент.

Рассчитаем его на примере.

Помещение, где установлен котел имеет размеры три на четыре метра при высоте потолка — 3,5 м. Рассчитываем объем — 3х4х3,5=42 куб. м

Определяем коэффициент поправки по формуле: к=(6-h) *0,25+3

Получаем: (6-3,5) *0,25+3=3,6

Расчетный объем необходимого для безопасности воздуха найдем, перемножив фактический объем помещения на поправочный коэффициент 3,6*42=151,2 куб.м



Теперь мы подошли к последнему вычислению. Площадь сечения воздуховода высчитывается как отношение расчетного объема к произведению скорости потока воздуха на время. Причем скорость и время должны быть в одинаковых единицах. Принимая за минимум скорость воздуха, величину, равную 1 м/с и зная, что в часе 3600 секунд, получаем: 151,2/3600 = 0,042 кв. м

При использовании круглой трубы формула перехода от площади к диаметру такова: D=2√S/π, где

D- искомый диаметр;

S– найденная площадь сечения;

π — константа, примерно равная 3,14;
В итоге получаем:

2√0,042/3,14=0,231м

Ближайший больший диаметр из сортамента труб для вентиляции 250 мм. Именно он и будет решением нашей задачи.



Безусловно, можно избежать этих вычислений, если воспользоваться таблицами или услугами профессионалов, но это уже, как говорится, на усмотрение того, для кого строится вытяжка для газового котла в частном доме.



Правила возведения дымохода над крышей

Если вентиляция выходит вертикально над крышей дома — вполне логичен будет вопрос о ее положении. Здесь актуальными станут следующие параметры:

• Уровень относительно конька;
• Удаление от дымоходной трубы;
• Уровень над крышей .

Обозначим координаты на основе норм строительства, опыта профессионалов и элементарных законов физики. Вытяжка для газового котла в частном доме, а точнее ее выходная труба обязана:

1. Подниматься не менее чем на 50 см над коньком крыши, если дымоход удален как минимум на 1,5 метра и на таком же расстоянии где расположен  парапет.
2. Быть вровень с коньком или выше его если дымоход расположен от полутора до трех метров как от конька, так и от парапета
3. Быть ниже линии, проведенной от конька крыши под углом 10 градусов, если высота дымохода выше трех метров от верхнего края кровли.
4. В случае плоской крыши требования к вытяжке просты — быть не ниже полуметра над ней.

На заметку Высота вытяжки может быть скорректирована в случае наличия на дымовой трубе габаритной и высокой флюгарки — декоративной защиты от осадков или птиц.

Вытяжка для газового котла в частном доме, не смотря на достаточную сложность, — вполне может быть установлена, как говорится, и своим руками. Несложные расчеты, аккуратность и внимание при работе — вот что позволит добавить вашему дому комфорт, безопасность и эстетическую привлекательность.

Читайте так же: Установка газового котла, Отопление частного дома.



Дымоход для газового котла Vaillant turbo TEC plus. Коаксиальный дымоход в один кирпичный канал.

Смотрите это видео на YouTube

варианты труб для вытяжки газового котла отопления, как выбрать, способы изоляции

Содержание:

Функции вытяжных труб
Основные требования к вытяжным трубам для газовых котлов
Разновидности вытяжных труб для котлов отопления
Определение необходимых параметров для вытяжных труб
Особенности утепления вытяжных труб для котельных

Наступление зимних холодов знаменует собой начало отопительного сезона, когда котлы для обогрева жилищ начинают использоваться на полную мощность. При этом эксплуатация их неизбежно связана с потребностью в отведении продуктов горения, с целью чего используются вытяжные трубы для котлов отопления.

Учитывая, что газ является наиболее популярным видом топлива, используемым в отопительных котлах, особую востребованность имеют вытяжные трубы для газовых котлов. Их эффективная работа обеспечивает не только качественную эксплуатацию системы отопления в целом, но и безопасность проживания людей в жилом доме.

Функции вытяжных труб

Основное предназначение труб для вытяжки заключается в отведении продуктов сгорания и отработанных газов из системы. Это достигается за счёт наличия тяги, образующейся внутри дымохода при смешении горячих газов с холодным воздухом окружающей среды.

Выведение отработанных газов и поступление атмосферного воздуха в трубу происходит одновременно, и для обеспечения нормальной тяги давление внутри газового котла должно быть сильно отрицательным.

Проверить состояние давления и тяги в котле можно, открыв в процессе работы дверцу отверстия под вытяжной трубой и подведя к ней пламя. Если тяга нормальная, тогда огонь затягивается в трубу и потухает.

Основные требования к вытяжным трубам для газовых котлов

Трубы вытяжные для котлов отопления должны отвечать следующим условиям:

• прочность;
• герметичность;
• устойчивость по отношению к воздействию высоких температур;
• морозостойкость;
• антикоррозийная устойчивость;
• химическая стойкость по отношению к воздуху и газообразным продуктам горения.

С учётом данных качеств наилучшими трубами для монтажа вытяжки можно считать стальные, оцинкованные, эмалированные и алюминиевые изделия. Что же касается возведения кирпичных вытяжных труб, то их использование в данном случае не рекомендуется в связи с низкой устойчивостью к разрушению.

Разновидности вытяжных труб для котлов отопления

Вытяжные трубы для отопительных котлов подразделяются на различные типы в зависимости от используемых для их изготовления материалов, конструкционных отличий и метода монтажа.

Основные разновидности труб для вытяжных установок следующие:

• Многооболочковые сборные, представляющие собой многослойную конструкцию. Наружный слой их чаще всего выполнен из нержавеющей стали, средний – из базальтовой ваты, внутренний – из глазурованного шамота. Встречаются и конструкции другого типа, в котором внутренний слой также сделан из нержавеющей стали. Плюсом данной разновидности труб является устойчивость к воздействию температур до 1000 °C; минусом же следует считать их достаточно тяжёлый вес.
• Влагостойкие, которые являются оптимальным вариантом для низкотемпературных тепловых генераторов либо конденсационных котельных установок. Данный тип котлов работает при температуре газовой среды не выше 100 °C, и работа при умеренно высоких температурах сопровождается выраженным процессом конденсации. Конденсат, в свою очередь, разрушительно воздействует на трубу вытяжки. Применение влагостойких вытяжных труб позволяет заметно снизить конденсацию и предотвратить вред, исходящий от неё для вытяжной конструкции.
• Отдельно стоящие, имеющие конфигурацию из нескольких внутренних труб, изоляционной прослойки и наружной корпусной части, которая может быть изготовлена из кирпича, стали или железобетона. Такие трубы используются при монтаже вытяжки в домах с централизованной отопительной системой.
• Трубы с вентиляционным каналом, представляющие собой оптимальный вариант для одновременного решения двух задач: вывода отработанных газов и подачи в систему воздуха, обеспечивающего процесс горения.
• По типу используемых материалов встречаются трубы для вытяжки асбестоцементные, стальные, керамические и другие.

Определение необходимых параметров для вытяжных труб

Параметры труб для вытяжки газовых котлов могут быть различными, и определяются рядом факторов, в частности:

• Разновидность и мощность котла. Производители обычно предоставляют рекомендации для каждой модели относительно требуемых параметров вытяжного комплекса, которых следует придерживаться.
• Объём отработанных газов, которые требуется вывести через просвет трубы, в значительной степени определяет требуемую высоту вытяжной конструкции.
• Число поворотов в вытяжных трубах должно быть максимум три.
• Ширина вытяжной трубы не должна превышать ширину дымохода.
• Для газовых и твердотопливных котлов высота вытяжной конструкции должна быть 4 метра или более, из которых 0,4 метра должно возвышаться над уровнем крыши.
• Стальные дымоходные трубы следует оснащать отверстием и дверцей для удаления сажи.
• Стыковые участки должны быть обработаны посредством термостойких герметиков.

Монтаж вытяжных труб может производиться как снаружи, так и изнутри строения. Независимо от способа установки вытяжки, следует произвести обязательную изоляцию близкорасположенных горючих элементов посредством невоспламеняющихся материалов. При наружном монтаже, помимо этого, обязательным элементом сборки должно быть утепление трубных конструкций.

Особенности утепления вытяжных труб для котельных

Основная цель при утеплении труб вытяжки для котлов отопления – предохранить их от вредоносного действия конденсата, образующегося в трубе при значительных температурных колебаниях. Наряду с этим, применение теплоизолирующих материалов способствует уменьшению потерь тепла в жилом строении и его помещениях.

Наиболее часто применяемые утеплительные материалы и изделия для газовых котлов – это стекловата, минеральная вата, базальтовые утеплители либо конструкции из кирпича. Наилучшим вариантом являются сэндвич-дымоходы, в которых заранее предустановлена утеплительная конструкция; в противном же случае обустраивать теплоизоляционную систему приходится самому. Для этого утепляемую трубу можно обернуть рулонным теплоизоляционным материалом, после чего разместить внутри другой трубы, имеющий больший диаметр.

Другим вариантом является сооружение вокруг вытяжной трубы каркаса из оцинкованного железа. При таком варианте вначале труба оборачивается утеплительным материалом, а уже поверх него осуществляется скрепление вышеописанным каркасным кожухом.

Качественное проведение монтажных работ по установке вытяжных труб наряду с надёжно обустроенным утеплением для них являются одними из важнейших факторов, обеспечивающих безопасную и эффективную эксплуатацию котлов отопления. Наряду с этим, надёжность установленных вытяжных конструкций способствует тому, чтобы отопительная система жилого дома прослужила долгие годы, не доставляя жильцам каких-либо хлопот, неприятностей или проблем.

Вентиляция для газового котла в частном доме: правила обустройства

Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.

И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.

Содержание статьи:

• Для чего нужна вентиляция?
• Требования к установке: все по закону
• О видах вентиляции в частном доме
  • Вариант #1 – естественная система
  • Вариант #2 – принудительная система
• Коаксиальный дымоход как элемент вентиляции
• Выводы и полезное видео по теме

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

• Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
• Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
• Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Требования к установке: все по закону

При , которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

• наличие прочного фундамента и бетонированного пола;
• проложенные коммуникации – водопровод, канализацию, трубы отопления;
• утепление стен и газоотвода для предотвращения замерзания в холодный период;
• площадь – не менее 15 м³;
• высоту потолков – 2,2 м и выше;
• обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

• вывод газов и подача воздуха осуществляются через отдельные каналы;
• размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
• котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
• если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

О видах вентиляции в частном доме

Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.

Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей

Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.

Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.

Для устройства приточно-вытяжной вентиляции нужно выполнить ряд действий:

1. В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
2. Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
3. Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
4. Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.

Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.

Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются

Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.

Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.

Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

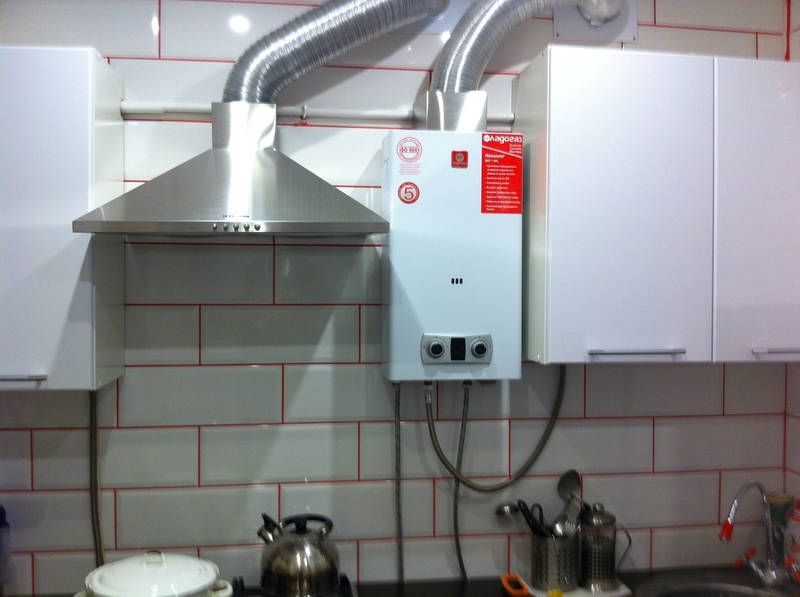

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.

Система – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по монтажу воздуховода:

Галерея изображений

Фото из

Пластиковая труба для воздуховода

Циркулярка для резки труб

Силиконовый герметик в качестве клея

Напыляемый утеплитель для теплоизоляции вентканала

Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.

Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.

Вариант #2 – принудительная система

Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.

Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей

Хорошо настроенная вентиляция вкупе с отрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры

Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной :

• Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
• Расстояние от трубы до расположенного сверху окна – не менее 1 м.
• Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
• Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображений

Фото из

Для вывода дымохода на улицу в стене дома устанавливают гильзу – отрезок металлической трубы, закрепленный монтажной пеной или герметиком

Дымоход вставляют в гильзу так, чтобы он одним концом выходил на улицу, а другим располагался прямо над котлом – для более простого подключения

В соединительный патрубок газового котла вставляют металлическое кольцо, препятствующее задуванию пламени. Без кольца оборудование будет выдавать ошибку

Надетая на конец угла эластичная манжета обеспечивает герметичность примыкания дымохода к котлу. Она закрывает стык углового элемента с патрубком котла

Элемент из пластика выполняет две функции – декоративную и техническую. Он тесно примыкает к стене и обеспечивает герметичность соединения угловой детали и дымохода

Угловой элемент вставляют в коаксиальный дымоход, заранее помещенный в гильзу, проверяют герметичность

Чтобы закрепить манжету, используют еще один соединительный элемент – стяжку. Она выполнена из пластика, а затягивается двумя болтами из комплекта

Завершающий этап – запенивание гильзы с наружной стороны и установка декоративной силиконовой накладки, прикрывающий выход трубы из стены

Шаг 1 – гильза в стене

Шаг 2 – монтаж дымохода в гильзу

Шаг 3 – соединительное металлическое кольцо

Шаг 4 – манжета на угол

Шаг 5 – пластиковый элемент на дымоход

Шаг 6 – подключение угла к дымоходу

Шаг 7 – стяжка на манжету

Шаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Типы пожаров на котлах-утилизаторах (EGB) и способы их предотвращения

ByAnish 14.05.2019 15.04.2022 Котел

Котел, работающий на выхлопных газах, — это тип системы рекуперации тепла на кораблях, которая позволяет выхлопному теплу главного двигателя производить пар при выходе в атмосферу.

Любая система, работающая при высокой температуре, всегда имеет риск возгорания. Это относится к ЭГБ, у которых температура выхлопных газов на входе 300-400 град. C. Наиболее распространенным типом котлов на выхлопных газах (EGB), используемых на судах, являются водотрубные котлы.

В водотрубном исполнении вода проходит через трубную решетку, расположенную на пути выхлопных газов внутри газохода главного двигателя. Выхлопной газ проходит по трубным решеткам и нагревает воду, в результате чего образуется пар.



Основным компонентом сажевых отложений являются твердые частицы, но, кроме того, в котле могут откладываться несгоревшие остатки топлива и смазочных масел.

Отложение сажи и возгорание в EGB могут быть-

1. Из-за плохого сгорания топлива в основном двигателе
2. Из-за длительного медленного приготовления на пару
3. Длительное маневрирование корабля
4. Частый запуск и остановка двигателя
5. Некачественное топливо/цилиндровое масло
6. Низкая скорость выхлопных газов при прохождении EGB
7. Низкая скорость подачи воды в водопроводные трубы
8. Коэффициент расхода низкой циркуляционной воды

Виды уходящих газов/сажи в котле-утилизаторе (УГБ)

Для лучшего понимания пожар ЭГБ лучше различать по стадиям, а не по типам. Пожары EGB можно разделить на две или три стадии в зависимости от интенсивности пожара.

Стадия 1: Обычное горение сажи

Стадия 2: Горение водорода

Стадия 3: Горение железа

Стадия 1: Обычное возгорание сажи:

Сажа откладывается в водяной трубе котла-утилизатора. При движении корабля на малой скорости температура выхлопа главного двигателя может варьироваться от 100 до 200 град. С. Этой температуры достаточно для воспламенения «мокрой сажи», температура воспламенения которой составляет около 150 град. С.

Если сажа «сухая», то она не воспламенится при такой низкой температуре (150 град. С), но при работе двигателя на более высоких оборотах и ​​температуре газов выше 300 град. C, то в присутствии избытка кислорода отложения горючих материалов будут выделять достаточно паров, которые могут воспламениться от искры или пламени.

Вышеупомянутые возгорания сажи называются малыми или нормальными сажевыми возгораниями, поскольку тепловая энергия отводится циркулирующей котловой водой и паром. Кроме того, искры остаются внутри воронки или уменьшаются при прохождении через пламегаситель в верхней части воронки.

Стадия 2: Водородный пожар

Водородный пожар в ЭГБ возникает при протекании химической реакции диссоциации воды при температуре выше 1000 град. C. Это приводит к образованию водорода (h3) и монооксида углерода (CO), которые являются горючими по своей природе.

2h3O= 2h3 + O2 (Диссоциация воды, приводящая к образованию водорода-h3)

H 2 O + C =H 2 + CO (Реакция воды с отложениями углерода, приводящая к образованию монооксида углерода-CO)

Стадия 3: Iron Fire

На этой стадии начинается цепная реакция окисления металлического железа при высокой температуре 1100 град. C, что означает, что при такой высокой температуре трубка начнет гореть сама, что приведет к полному расплавлению трубных пакетов.

2Fe + O2 2=FeO+ тепло

Строго не рекомендуется использовать воду или пар на этом этапе для тушения пожара, поскольку перегретое железо будет реагировать с водой, чтобы продолжить эту реакцию.

Fe + h3O = FeO+ h3 + тепло

Меры по предотвращению пожара

• Избегайте медленного пропаривания главного двигателя
• Обеспечить хорошее сгорание топлива в главном двигателе
• Убедитесь, что топливо обработано и имеет хорошее качество при подаче в двигатель
• Регулярная продувка труб котла сажей
• Проводить промывку водой в портах через регулярные промежутки времени
• Убедиться, что конструкция выхлопного ствола обеспечивает равномерное нагревание всего трубного блока
• Предварительно подогретая оборотная вода, подаваемая в котел в основном во время пуска
• Циркуляционный насос нельзя выключать в любое время при работающем основном двигателе
• Не останавливайте циркуляционный насос в течение как минимум двух часов после остановки главного двигателя
• Запуск циркуляционного насоса за 2 часа до запуска главного двигателя

Как бороться с пожаром EGB?

Реакция на отстрел EGB будет разной для разных стадий.

При возникновении пожара 1-й стадии, т. е. обычного возгорания сажи :

а) Остановить главный двигатель и, следовательно, подачу кислорода к пожару

б) Продолжать работу водяного циркуляционного насоса. Никогда не останавливайте насос

c) Никогда не используйте для тушения пожара сажеобдувочные аппараты любого типа – паровые или воздушные, так как оба они усилят эффект пожара

d) Убедитесь, что все выпускные клапаны остановленного главного двигателя находятся в закрытом положении, чтобы исключить любую возможность подачи воздуха в очаг возгорания сажи

e) Крышка фильтра турбонагнетателя

f) Промывка водой, если имеется, может использоваться для тушения пожара. Обычно он подключается к судовой системе пожаротушения

g) Можно сделать внешнее граничное охлаждение

При крупном пожаре :

а) Остановить главный двигатель, если он еще не остановлен

б) Остановить циркуляцию Помпа.

c) Закройте все впускные и выпускные клапаны на линии циркуляции воды

d) Слить (оставшуюся) воду из секций котла-утилизатора путем слива

e) Охладить большим количеством брызг воды для граничного охлаждения очага пожара (Следите за тем, чтобы вода не попала в другие части, так как вода может ускорить реакцию)

СохранитьСохранить

Аниш

Ярый моряк и технарь, Аниш Ванкхеде побывал на нескольких кораблях в качестве морского механика. Он любит многозадачность, работу в сети и устранение неполадок. Именно он стоит за уникальной креативностью и эстетикой Marine Insight.

Котлы на утилизационных газах. Судовые сервисные системы

Котлы на утилизированных газах. Судовые сервисные системы

Главная страница||Вспомогательное питание ||

Котлы на утилизаторах – Судовые сервисные системы

Первоначальные котлы или экономайзеры на выхлопных газах имели простую конструкцию и производили от маломощных двигателей того времени очень умеренное количество пара. По мере того, как мощность больших низкоскоростных двигателей увеличивалась, большее количество пара, которое могло быть произведено из энергии выхлопных газов, в противном случае теряемой впустую, было достаточно, наконец, для обеспечения всей потребности кораблей в электроэнергии через турбогенератор плюс любой необходимый нагревающий пар.

Развитие низкоскоростного дизельного двигателя увеличило эффективность двигателя, но на самом деле уменьшило отработанное тепло, доступное для котла на выхлопных газах. Системы утилизации тепла стали более сложными (рис. 7.13), чтобы продолжать поставлять электроэнергию и получать дополнительную экономию.

Вспомогательные паровые турбины

Вспомогательные паровые турбины применяются в турбогенераторных установках, а также для привода грузовых насосов и вентиляторов. Выходная мощность варьируется примерно до 1,5 МВт для генераторных установок. Одноцилиндровые турбины могут быть расположены горизонтально или вертикально. Использовались как конденсационные турбины, так и турбины с противодавлением, рассчитанные на параметры пара в диапазоне от примерно 6 бар до примерно 62 бар при 510°C включены в пароходную систему.

Турбогенераторы также устанавливаются на многих теплоходах в сочетании со схемами утилизации отработанного тепла, основанными на использовании выхлопных газов очень больших и мощных тихоходных дизелей. Производители дизельных двигателей разработали двигатели большей мощности в ответ на требования судовладельцев, а также для конкуренции с паровыми турбинами в качестве движущей силы. Дизели теперь используются почти исключительно на современных кораблях. Только для газовозов, где выпарной газ можно сжигать в котлах, пока устанавливают паровые турбины.

Рисунок
Рисунок 7.13: Типовая система рекуперации отработанного тепла (любезно предоставлена ​​компанией Sulzer)

Ниже приведены некоторые основные процедуры морского вспомогательного оборудования :

1. Общая конструкция вспомогательного двигателя

Серьезные проблемы возникли на больших тихоходных двигатели с некоторыми бункерами низкого качества, такими как содержащие каталитические мелочи. Топливо должно соответствовать спецификации, указанной в инструкции. книга для двигателя. ……
2. Турбина противодавления вспомогательного двигателя

Многие суда использовали вспомогательную паровую турбину в качестве первичной ступени снижения давления перед подачей пара на другие вспомогательные устройства, требующие пара при значительно более низком давлении, чем доступное. Такое расположение обеспечивает гораздо более благоприятный тепловой баланс, чем при использовании редукционного клапана……
3. Вспомогательный топливный насос двигателя

Топливный насос, наиболее часто используемый на вспомогательных дизельных двигателях, — Bosch тип. Это насос с кулачковым приводом и винтовой канавкой на поршне. контролировать отсечку подачи топлива и, следовательно, количество топлива, подаваемого в цилиндр для сгорания. ……
4. Общая топливная форсунка вспомогательного двигателя

Топливо подается в кольцевое пространство в форсунке через отверстие, просверленное насквозь корпус форсунки от входа. Клапан форсунки смещается со своего места в корпус форсунки давлением топлива от насоса, действующего на буртик игольчатый клапан. ……
5. Вспомогательная система охлаждения двигателя

Для судовых вспомогательных двигателей могут использоваться различные системы охлаждения, но наиболее часто используется простая система с замкнутым контуром. Море вода проходит через промежуточный охладитель, масляный радиатор, а затем водяную рубашку. охладитель в последовательном потоке. ……
6. Гидравлический регулятор вспомогательного двигателя

При использовании для выработки электроэнергии переменного тока дизельный двигатель обычно оснащается гидравлическим регулятором. Он включает центробежное устройство измерения скорости (подпружиненные грузики), управляющее сервоцилиндром с соответствующим демпфированием через управляющий клапан. ……
7. Вспомогательная система регулирования частоты вращения двигателя

В отличие от пропульсивных турбин генераторные турбины работают с постоянной скоростью и должны соответствующим образом регулироваться. Правила Классификационного общества требуют, чтобы кратковременное изменение скорости составляло только 10%, а постоянное – 6%, когда полная нагрузка внезапно снимается или надевается. ……
8. Отслеживание неисправностей вспомогательного двигателя

Невозможность запуска двигателя или проблемы во время работы могут быть отнесены к неисправности системы впрыска топлива или другие возможные причины. Инструкция руководство по поиску и устранению неисправностей будет включать некоторые типичные проблемы ……
9. Генераторы с приводом от главной силовой установки

Генераторы могут приводиться в движение от гребного вала, через редуктор или монтироваться на самом двигателе. ……
10. Котлы на выхлопных газах

Первоначальные котлы на выхлопных газах или экономайзеры имели простую конструкцию и производили от маломощных двигателей того времени очень умеренное количество пара. По мере того, как мощность больших низкоскоростных двигателей увеличивалась, большее количество пара, которое могло бы быть произведено из энергии выхлопных газов, в противном случае было бы потрачено впустую. ……
11. Вспомогательный двигатель Конструкция турбогенератора

Конструкция турбогенератора. Для выработки электроэнергии турбины обычно представляют собой горизонтальные осевые машины импульсного типа. Они могут выпускать воздух либо во встроенный конденсатор (обязательно подвешенный), либо в отдельный центральный вспомогательный конденсатор, либо в главный конденсатор корабля. ……
12. Топливная система двигателя Caterpillar

В ряде более крупных двигателей Caterpillar используются топливные насосы спирального типа с приводом от отдельный распределительный вал…….

Главная страница||Охлаждение ||Оборудование||Услуги ||Клапаны ||Насосы ||Вспомогательная энергия ||Вал гребной ||Рулевые приводы ||Судовые стабилизаторы||Охлаждение||Кондиционирование воздуха ||Палубное оборудование||Противопожарная защита ||Дизайн корабля ||Главная ||

General Cargo Ship.com предоставляет информацию о различных системах грузовых судов, процедурах обработки, мерах безопасности на борту и некоторые базовые знания о грузовых судах, которые могут быть полезны для людей, работающих на борту, и тех, кто работает в терминале. Для любых замечаний, пожалуйста Свяжитесь с нами

Copyright © 2010-2016 General Cargo Ship.com Все права защищены.
Условия использования
Ознакомьтесь с нашей политикой конфиденциальности|| Домашняя страница||

Потенциально революционный котел с рециркуляцией отработавших газов под давлением

Опубликовано 27 мая 2014 г., 16:56 Морской исполнитель

Рециркуляция отработавших газов (EGR) убедительно продемонстрировала свою способность соответствовать ограничениям по выбросам NOx уровня III, которые вступят в силу в январе 2016 года. Процесс рециркуляции отработавших газов, разработанный MAN Diesel & Turbo, уже основан на PureNOx Альфа Лаваль, который обеспечивает жизненно важные очистка скрубберной воды. Теперь Альфа Лаваль сотрудничает с MAN Diesel & Turbo для внедрения котла системы рециркуляции отработавших газов, который потенциально может добавить значительные энергетические преимущества к безопасному соблюдению требований по выбросам.

Более 1000 часов работы EGR на борту Maersk Cardiff, нового контейнера от A.P. Moller-Maersk с двухтактным двигателем MAN B&W 6S80ME-C9двигатель. Продемонстрировав надежное соответствие законодательству Tier III по NOx, а также потенциальную экономию топлива при эксплуатации Tier II, судовая установка EGR вскоре будет расширена за счет еще одной замечательной технологии: котла EGR под давлением от Альфа Лаваль.

«Мы продемонстрировали, что система рециркуляции отработавших газов работает бесперебойно и полностью соответствует предельным значениям NOx, введенным в 2016 году, — говорит Майкл Витт, руководитель отдела исследований и разработок в области модернизации в MAN Diesel & Turbo. «Вместе с Alfa Laval и A.P. Moller-Maersk мы теперь стремимся оптимизировать систему и использовать возможности для экономии энергии».

По словам Андерса Буска Нильсена, руководителя проекта Центра продуктов Альфа Лаваль «Бойлеры», одной из таких возможностей является рекуперация отработанного тепла. «Рециркуляция отработавших газов — это фантастическая технология, которая уже хорошо зарекомендовала себя благодаря ноу-хау Альфа Лаваль в области сепарации, — говорит Нильсен. «Теперь мы добавляем наш опыт в области рекуперации отработанного тепла, размещая котел на выхлопных газах под давлением в контуре рециркуляции отработавших газов. В случае успеха это может значительно сократить потребление энергии в соответствии с требованиями по выбросам NOx».

Рекуперация отведенного сбросного тепла
Причины для разработки котла EGR просты. В процессе рециркуляции отработавших газов около 30 % выхлопных газов направляется обратно в двигатель, что снижает температуру сгорания и, следовательно, образование NOx. Это также снижает рекуперацию отработанного тепла на 30%, поскольку только 70% газа достигает традиционного котла-утилизатора после турбонагнетателя. Оставшаяся тепловая энергия рассеивается в процессе очистки EGR.

«Идея состоит в том, чтобы разместить встроенный котел перед мокрым скруббером EGR, прежде чем форсунки скруббера будут охлаждать выхлопные газы», ​​— говорит Нильсен. «В этом месте котел будет иметь доступ к гораздо более высоким температурам и давлениям, чем традиционные котлы на выхлопных газах. Это позволило бы создать более легкий и компактный котел, который мог бы самоочищаться благодаря высокой скорости потока».

Тепло будет рекуперироваться из контура рециркуляции отработавших газов, а доступность рабочего пара не изменится с сегодняшнего дня. Кроме того, как часть интегрированной системы рекуперации отработанного тепла, котел EGR позволит значительно повысить эффективность.

Способность выдерживать экстремальные условия после двигателя
Если теория проста, то сложностей, связанных с созданием котла EGR, совсем нет. Сегодняшняя рекуперация отработанного тепла требует температуры около 270°C, тогда как температура перед скруббером EGR в два раза выше. Кроме того, потенциальное давление газа в контуре рециркуляции отработавших газов составляет 2-4 бар(изб.), что требует наличия герметичного кожуха котла.

«Управление экстремальными условиями стало настоящим испытанием для команды разработчиков Альфа Лаваль, — говорит Нильсен. «В таких условиях обычный котел не выдержит. Но то, что мы разработали, — это не обычный котел».

Котел, на который ссылается Nielsen, — это новый котел Aalborg XW-HPX с рециркуляцией отработавших газов под давлением, который действительно легче и компактнее любого котла с эквивалентной мощностью. Предварительно запланированный к запуску в 2015 году, котел был снят с чертежной доски, и теперь в конце этого лета запланирована тестовая установка на борту Maersk Cardiff.

«Будучи лидером в разработке экологически чистых технологий, мы заинтересованы в испытании нового котла EGR на борту Maersk Cardiff, чтобы продемонстрировать его многообещающий потенциал для оптимизации энергопотребления в сочетании с существующей установкой EGR», — говорит Оле Кристенсен. , старший специалист по машинному оборудованию компании A.P. Moller-Maersk.

До 10 % больше производства пара
Чего именно может добиться Aalborg XW-HPX в случае успеха? Как производитель технологического пара, он будет давать такой же насыщенный пар, как и традиционный котел на выхлопных газах, хотя он будет более экономичным и простым в установке.

Тем не менее, большой потенциал заключается в интеграции Aalborg XW-HPX с существующей рекуперацией отработанного тепла после турбонагнетателя, чтобы он делил паровой барабан с традиционным котлом на выхлопных газах. С выходом традиционного котла, подаваемого в этот барабан, Aalborg XW-HPX будет производить пар чрезвычайно высокого качества с температурой 400°C, выводя систему рекуперации отработанного тепла на гораздо более высокий уровень эффективности.

«Производство пара такого качества значительно повысит производительность паровой турбины», — говорит Нильсен. «Для наглядности мы провели расчеты вместе с ведущим поставщиком паровых турбин. По этим расчетам прирост выработки электроэнергии составляет 7,5-10%, в зависимости от коэффициентов установки».

Например, на Maersk Cardiff дополнительная вырабатываемая мощность может использоваться для охлаждения контейнеров, тем самым ограничивая потребление топлива генераторной установкой. Но если его подавать в валогенератор, он мог бы вместо этого повысить эффективность двигательной установки, в результате значительно сэкономив топливо.

Экономия топлива за счет еще более медленного пропаривания
Учитывая более высокую производительность, повышенная эффективность рекуперации отходящего тепла была бы интересна для любого судна, подобного Maersk Cardiff. Тем не менее, Aalborg XW-HPX может доказать свою ценность и в других отношениях. Что наиболее важно, его использование в интегрированной котельной системе позволит рекуперировать отходящее тепло при более низких нагрузках главного двигателя, чем сегодня, что создает возможность для еще более медленного пропаривания.

«У Maersk Cardiff есть около 20 однотипных судов, все с традиционными системами рекуперации отходящего тепла, с которыми можно сравнить», — говорит Нильсен. «Благодаря Aalborg XW-HPX мы сможем как повысить эффективность, так и увеличить время работы рекуперации отработанного тепла, что обеспечит более медленное пропаривание и значительную экономию топлива. Это отразится не только на более низком счете за топливо, но и на сокращении выбросов CO2 в дополнение к сокращению выбросов NOx».

«Возможно, это самая захватывающая перспектива котла Альфа Лаваль с рециркуляцией отработавших газов, — говорит Витт. «Если Aalborg XW-HPX сможет сместить операционный баланс рекуперации отходящего тепла даже на небольшой процент, потенциальная экономия для судовладельцев и операторов огромна».

Рис. 1. Сочетание котла Альфа Лаваль Aalborg XW-HPX с рециркуляцией отработавших газов под давлением с традиционной установкой может расширить рабочий диапазон рекуперации отработанного тепла, обеспечивая экономию топлива за счет еще более медленного пропаривания.

Потенциальная экономия в контуре EGR
Наконец, использование Aalborg XW-HPX в контуре EGR может обеспечить синергию внутри самой системы EGR. Отводя часть тепла отработавших газов перед мокрым скруббером, можно уменьшить размеры и без того компактной установки очистки воды PureNOx.

«Когда вы берете выхлопные газы с температурой 450°C и распыляете через них воду, чтобы охладить их до 50°C, вам нужно много воды и мощная установка очистки воды», — объясняет Нильсен. «Если котел EGR сможет сначала использовать большую часть этого тепла, меньше тепла останется для поступления в скруббер. Потенциально это может означать, что потребуется меньше воды и еще меньше PureNOx».

Готов к испытаниям в море
Теория, лежащая в основе котла системы рециркуляции отработавших газов, является надежной, и наземные концептуальные испытания уже показали, что установка меньшего размера может выдерживать экстремальные условия эксплуатации. Однако остается определить влияние котла на процесс сокращения выбросов NOx. Это причина добавления Aalborg XW-HPX к существующей установке EGR на Maersk Cardiff.

«До сих пор мы хотели, чтобы система рециркуляции отработавших газов на борту Maersk Cardiff работала без дополнительного оборудования, — говорит Витт. «Однако, основываясь на хороших результатах, которые мы там увидели, мы уверены в способности EGR соответствовать ограничениям NOx, которые появятся в 2016 году. Это означает, что мы можем сделать следующий шаг, установив Aalborg XW-HPX как часть оптимизации энергопотребления NOx. технология нейтрализации».

При поддержке Датской программы развития и демонстрации энергетических технологий (EUDP) проект продолжает тесное сотрудничество между MAN Diesel & Turbo, Alfa Laval, A.P. Moller-Maersk и Ольборгским университетом. «Мы рады расширить хорошее сотрудничество, которое уже существует на борту Maersk Cardiff, и мы с нетерпением ждем возможности принять участие в тестировании котла системы рециркуляции отработавших газов», — говорит Кристенсен. «Испытание предоставит дополнительные знания и опыт и, следовательно, позволит нам принимать обоснованные решения относительно выбора технологий снижения выбросов NOx для будущих проектов уровня III».

Испытания Aalborg XW-HPX на борту Maersk Cardiff начнутся во второй половине 2014 года, и Nielsen не предвидит вмешательства в систему EGR. Напротив, он ожидает, что котел EGR повысит общую привлекательность EGR как стратегии сокращения выбросов NOx.

«При использовании котла EGR в составе полной системы EGR должно быть возможно не только снизить выбросы NOx на 80 %, но и сократить выбросы CO2, поскольку существует возможность значительного снижения расхода топлива», — говорит Нильсен. . «Пока ничего не доказано, но это абсолютно то, что мы ожидаем».

Продукты и услуги, описанные в этом пресс-релизе, не одобрены The Maritime Executive.

Котлы утилизаторы – все, что вам нужно знать!

Содержание

Для чего нужны котлы на утилизаторах?

Зачем кому-то инвестировать в отрасль, если эта отрасль не приносит ему взамен прибыли? В судоходной отрасли прибыль зависит от того, насколько эффективно работа выполняется на борту. Эффективность любого корабля зависит от качества его экипажа и машин на борту. Среди всех машин главная силовая установка корабля имеет первостепенное значение с точки зрения общей эффективности.

Котлы, работающие на отработанном газе, являются одной из наиболее важных систем утилизации отработанной энергии, которые установлены на судах. Они используют потерянную энергию машинных систем для выполнения продуктивной работы, повышая общую эффективность корабля в целом.

Что такое котел на выхлопных газах?

Котел-утилизатор можно рассматривать как огромный теплообменник, который обменивает тепловую энергию между выхлопными газами основного дизельного двигателя на воду и производит пар для той же цели, что и вспомогательные котлы.

Рис. Бойлер на выхлопных газах

Количество пара, вырабатываемого котлом на выхлопных газах, обычно более чем достаточно для повседневных нужд корабля в паре, таким образом, обычно судну с котлом на выхлопных газах не нужно топить котел во время перехода.

Компоненты котла на утилизаторе

Как видно на рис. 1 выше, котел на утилизаторе состоит из следующих компонентов:

1. Циркуляционный насос, который должен постоянно работать непрерывно. воды со дна котла и нагнетает ее через трубы теплообменника отработавших газов.
2.  Выходные части труб возвращаются к верхней части парового барабана котла. Паровой барабан действует как паросборник.
3. Часть насыщенного пара дополнительно нагревается в трубах котла-утилизатора, в результате чего образуется перегретый пар, который затем можно использовать для привода турбогенератора.
4. Питающий насос должен работать в обычном режиме для подачи подпитки, необходимой для поддержания уровня в паровом барабане.
5. Предохранительные клапаны устанавливаются на котел для предотвращения превышения давления в котле нормальных рабочих условий.

Типы котлов на выхлопных газах:

Существуют различные типы котлов на выхлопных газах, которые можно найти на борту судов. Некоторые из них перечислены ниже:

1. Композитный котел Ольборг:

Этот котел представляет собой композитный котел, он имеет напорную оболочку в виде трех цилиндров или барабанов. Нижний барабан содержит печь, работающую на жидком топливе, центральный барабан, состоящий из двух трубных досок, представляет собой, по существу, водяное пространство, а верхний барабан представляет собой пространство для пара и воды.

Рис. Композитный котел Aalborg, котел Credits-Marine от Flanagan

Трубная решетка нижнего барабана и нижняя трубная решетка центрального барабана образуют границы дымовой камеры для секции, работающей на жидком топливе, в то время как верхние трубные решётки центрального барабана Барабан и трубная решетка верхнего барабана образуют границы секции выхлопных газов.

Три секции соединены прямыми гладкими и стоячими водопроводными трубами, а два больших сливных стакана, соединяющих верхний и нижний барабаны, обеспечивают эффективную циркуляцию.

1. Водопроводная труба Osaka Композитный котел:

Он использует круглый поток газа, что позволяет достичь более высокой эффективности котла. Простая конструкция делает циркуляцию котловой воды более эффективной. Он имеет широкое паровое пространство, благодаря чему может быть получен пар высокой сухости. В случае неисправности часть нагревательных трубок можно заменить, не разрезая пожертвованные нагревательные трубки. Поскольку на стороне выхлопных газов используется сажеобдув вставного типа, достигается высокий эффект удаления сажи.

Рис. Композитный водотрубный котел Osaka, котел Credits-Marine фирмы Flanagan

1. Котел Lamont:

Котел типа Lamont использует отработанное тепло главного двигателя для следующих целей:

1. 8 Предварительный подогрев воздуха – (Холодный воздух от нагнетателя в камеру сгорания котла)

2 . Подогрев питательной воды – (Экономайзер – от насоса питательной воды до барабана котла)

3. Перегрев – (Насыщенный пар из парового барабана дополнительно нагревается для получения перегретого пара, который может использоваться для работы турбогенераторов и насосов питательной воды с турбинным приводом)

4. Генерация пара –  (Пар вырабатывается и направляется в паровой барабан котла с использованием лучистого и конвективного метода испарения)

Рис. Котел Lamont, котел Credits-Marine от Flanagan

Когда можно использовать котел на утилизаторе?

Котлы, работающие на выхлопных газах, в основном получают тепло от отработанного пара главного дизельного двигателя и передают его воде для производства пара. Этот пар используется для удовлетворения потребности в паре на борту.

Котел на выхлопных газах может производить достаточно пара, чтобы удовлетворить потребность в паре на борту корабля. Поэтому нет необходимости запускать вспомогательный котел при маневрировании.

Функция экономайзера ОГ:

На борту имеется экономайзер ОГ для повышения эффективности вспомогательного котла.

Выхлопные газы главного дизеля еще достаточно горячие и их нельзя выбрасывать в атмосферу, потому что это было бы расточительством. Эти выхлопные газы используются для повышения температуры питательной воды котла. Таким образом, питательная вода поступает в котел с повышенной температурой. Следовательно, для производства пара требуется меньше энергии. В общих чертах можно сказать, что повышение температуры питательной воды на 10 градусов по Цельсию даст повышение эффективности на 2%.

Рис. Экономайзер дымоходного типа, Credits-Osakaboiler.co.jpРис. Экономайзер водотрубного типа, Credits- Osakaboiler.co.jp

Судовые паровые котлы Паровая и водяная система

N.B. это просто обзор; многие клапаны и другие аксессуары отсутствуют.	Топливная система
Схема потока пара для котел на выхлопных газах и два судовые паровые котлы на жидком топливе В этой паровой и водяной системе морских котлов циркуляционный насос “J” работает непрерывно. Вспомогательный паровой котел служит сепаратором пара для вся система. Таким образом, система поддерживается в горячем состоянии и готова к запуску. немедленно. Если пар из котла-утилизатора превышает потребность в паре на борту клапан сброса пара автоматически сбрасывает избыточный пар в сброс конденсатор. Энергосодержание выхлопных газов оптимально используется в этом морском котельная система. Помимо производства перегретого пара для привода турбогенератор, котел на выхлопных газах также поставляет пар для других требования на борту. На что обратить внимание Наружная температура трубок E выхлоп G as E Кономайзер принудительной циркуляции, наиболее распространенный на сегодняшний день тип. всего на несколько градусов выше, чем вода в трубках. Вода поэтому температура не должна быть ниже 130°C, если низкая температура следует избегать коррозии . Поскольку корабли в основном оборудованы открытыми системы питательной воды , где температура питательной воды не выше 50-80°C эту питательную воду можно смешивать с насыщенной водой из O il F ired B масленка или из барабана парового сепаратора, в пропорции так, чтобы температура воды, поступающей в ЭГЭ, была не менее 130°С. Как питательная вода из открытой системы питательной воды содержит кислород, установка деаэратор в этом случае рекомендуется, чтобы избежать кислорода коррозия внутри трубок. Однако наиболее распространенным способом является питание ЭГЭ насыщенной водой из ОФБ связана с ЭГЭ, так как температура насыщенной воды, поступающей в Температура ЭГЭ снижается до 130°С во внешнем теплообменнике питательной водой. температура 50-80°С. Если пар используется для производства электроэнергии турбогенератором, пароперегреватель может быть встроен и расположен на стороне впуска газа ЕГЭ. За исключением танкеров, которые, в основном, снабжены крупными паровыми котлами, производящими пар. для грузовых насосов основная часть действующих судов оборудована OFB и EGE с мощностями, которые, как правило, достаточно велики, чтобы поддерживать только отопление бункера и домашнее отопление. Однако там, где в выхлопных газах достаточно энергии, ее следует экономически оправдана установка турбогенератора. Когда EGB затем рассчитанный на высокую скорость рекуперации тепла газов, ЭГБ будет больше по размеру, и, таким образом, он будет иметь больший объем воды внутри трубы. В связи с увеличением паропроизводительности и водопотребления ЭГЭ, ОВП, паровой ресивер, должен быть увеличен, чтобы получить большее паровое пространство и выдерживать колебания уровня, возникающие при пуске и остановке основного двигателя. Когда главный двигатель запускается и, следовательно, происходит производство пара, вода в ЭГБ расширится и будет давиться от ЭГЭ к ОФБ где уровень воды повышается. Наоборот, когда основной двигатель останавливается, производство пара прерывается. Циркуляционный водяной насос затем заполнение ИГЭ водой, что приводит к снижению уровня воды в ОФБ. В случае слишком малого OFB по сравнению с производством пара и водность ВГЭ колебания уровня воды в ОВП будут неприемлемы, и они будут вызывать повторяющиеся нежелательные сигналы тревоги высокого и низкого уровня. Секция экономайзера рекуперации отходящего тепла Бойлер Предварительно нагревает циркулирующую воду перед подачей в испарительные трубы. применяется принцип противотока, т. е. самые горячие выхлопные газы встречаются с подогрев питательной воды. Испарительная секция котла-утилизатора Вода испаряется, а пароводяная эмульсия возвращается в котел. принцип противотока применяется , а не , поскольку испаряемый пар поднимается в трубном блоке и было бы невыгодно пропускать пар подниматься против течения воды. Секция пароперегревателя установки утилизации тепла Бойлер Перегрев пара для турбины. Применяется принцип противотока, т. е. самые горячие выхлопные газы встречаются с перегретым паром. Теплообменник Предварительно нагревает питательную воду котла. Конденсатор Отработанный пар из турбины и избыточный пар из паровой системы конденсировать и перерабатывать. Насос для конденсата Насос охлаждающей воды Морская вода. Насос подпиточной воды Из Блок очистки питательной воды. Насос питательной воды котла Циркуляционный насос котловой воды Генератор переменного тока Поставляет электроэнергию на суда различных эл-потребителей. Регулятор давления пара Контур регулирования давления регулирует нагрузку горелки в соответствии с потребностью в паре. Вода регулятор уровня Для котла с большим количеством воды и относительно небольшая паропроизводительность. Чтобы свести к минимуму усадку и набухание при запуске и остановке горелки было бы разумно иметь две уставки для уровня воды. А более низкий уровень (около 40 %), когда горелка остановлена, и более высокий (около 50 %), когда это стрельба. Контроль температуры на входе в экономайзер Питательная вода предварительно нагревается для повышения эффективности установки. Циркуляционная вода котла-утилизатора нагревает питательную воду и трехходовой клапан на входе в теплообменник регулирует температуру. Температура на входе в экономайзер никогда не должна опускаться ниже 135°C во избежание коррозия на трубках экономайзера. Регулятор давления конденсатора Датчик абсолютного давления и контроллер регулируют подачу охлаждающей воды до конденсатор для защиты конденсата от охлаждения более необходимый. Регулятор уровня конденсатора Регулятор уровня приводит в действие регулирующий клапан выхода конденсата. Клапан сброса пара Предотвращает избыток пара из котла-утилизатора при производстве пара. превышает потребность в паре. Регулятор уровня в резервуаре питательной воды Регулятор уровня приводит в действие регулирующий клапан подпиточной воды. Бак питательной воды

Литературная библиотека Babcock Power | Исследование электростанций

70581. 9058 9058 9058 9042. SILY-POMPERSERIPERSM27. Программа модернизации Boracy Pacacy и Sierra Condition Assessment and Sierra581.9.. babcock-power-environmental7 Технические документы. и моделирование физического потока в печах с угловым обогревом 818 технические документы vogt-power-international 4179 Riley Inc. Печи, NOx Solutions 9042.141414104142. 9042 Detroiet Emervely 10414104142. DetroiT Emervely.. power-inc 42717 5 2 PRB Уголь84 Riley Power Inc.888.. Преимущества вычислительной гидродинамики для сокращения и решения проблем при производстве коммунальных и промышленных электростанций888888. Fustrors . Fribers . Fribers Fustrors 9044. Frys Warers 9042. Fribers 9042. Frys Warers 9042. Fress Fressers 9042. Парогенераторы 9042 / Инженерные услуги-vogpower 8 product-overview international 90 обзор Котлы с турбонаддувом 90 Технические документы Riley 9052 90 Power Inc.2 Технические документы .0427 7 Технические документы81. Power Inc. 90 Power Inc.. 210101010101010101041042AR.. скачать. Послепродажное обслуживание 9054-8 vogt услуги2

2400 тонн в день Топливо, полученное из отходов, с усовершенствованными котлами и системами контроля загрязнения воздуха

Технические документы

Riley Power Inc. riley-power-inc

Системы управления биомассой

30 лет восстановления и модернизации MSR — опытная база для будущих разработок

Technical Papers

Thermal Engineering International (TEi)

Nuclear

Click to Download

technical-papers

thermal-engineering-international-tei

nuclear

A “Total Combustion Systems Approach” Proves Successful для контроля NOx для двух парогенераторов

Технические документы

Riley Power Inc.

Системы контроля, контроля выбросов, решения NOx

Нажмите, чтобы загрузить

technical-papers

riley-power-inc

control-systems emission-controls nox-solutions

A Comparison of Three Types of Coal Pulverizers

Technical Papers

Riley Power Inc.

Life Cycle Assessment

Нажмите, чтобы загрузить

технические документы

riley-power-inc

оценка жизненного цикла

Кооператив Среднего Запада (Hoosier/Merom)

Истории успеха

0427

Babcock Power Environmental

Selective Catalytic Reduction (SCR)

Click to Download

success-stories

babcock-power-environmental

selective-catalytic-reduction-scr

A Practical Approach to Predicting Ash Deposition

Технические документы

Riley Power Inc.

Обработка золы

Нажмите, чтобы загрузить

технические документы

riley-power-inc

зола0427

Уникальная система сгорания для преобразования нефти в уголь

Технические документы

Riley Power Inc.

Системы сжигания

Клипка до загрузки

Техническая плита

Точное измерение расхода воздуха для горелок с низким уровнем выбросов NOx

Технические документы

Riley Power Inc.0427

Технические документы

riley-power-inc

Системы сгорания Nox-solutions

Достижение более чем 50% снижения содержания NOx на коммунальном котле, изначально оборудованном циркулярными горелками и портами NOx с использованием горелок CCV® DAZ и усовершенствованных горелок OF DAZ

Технические документы

Riley Power Inc.

Системы сгорания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

Системы сгорания Системы контроля выбросов Nox-Solutions

Адаптация немецкого опыта SCR в угольных установках для США

Технические документы

Riley Power Inc. технические документы

riley-power-inc

селективное каталитическое восстановление-scr

Решение операционных проблем существующих AQCS

Обзор продукта

Babcock Power Environmental

Система контроля качества воздуха

Нажмите, чтобы загрузить Устойчивая производительность горелки с низким уровнем выбросов NOx

Технические документы

Riley Power Inc.

Системы сжигания, контроль выбросов, решения NOx

Щелкните для загрузки

технические документы

riley-power-inc

системы сгорания средства контроля выбросов nox-solutions

Усовершенствованная система сжигания с низким содержанием оксидов азота. , Контроль выбросов, Системы сжигания, Решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

контроль-системы контроль выбросов системы сжигания NOx-решения

Модернизация усовершенствованной системы измельчения на станции Милликен корпорации New York State Electric and Gas Corp.

Технические документы

Riley Power Inc.

riley-power-inc

системы сгорания системы измельчения

Передовые технологии контроля выбросов ртути

Технические документы

Riley Power Inc.

Системы управления

Нажмите на загрузку

Технические капиталы

Riley-Power-Inc

Control-Systems

Aftermark Harp vlofitems

Aftermark Harp reffiets

Aftermark Harp reffiets

Aftermark Harp retfits

Aftermark Harp Arview Alpervits

. Генераторы (HRSG)

Нажмите, чтобы загрузить

обзор продукции

vogt-power-international

послепродажное обслуживание рекуперация тепла-парогенераторы-HRSG

Службы инспекции после рынка

Обзор продукции

Vogt Power International

Загрузка сервисов Heat Recovery Gegenators (HRSG)

Клика парогенераторы-утилизаторы тепла

Товары и услуги послепродажного обслуживания

Обзор продукции

Vogt Power International

Послепродажное обслуживание, парогенераторы-утилизаторы тепла (HRSG)

Нажмите, чтобы загрузить

обзор продукции

vogt-power-international

послепродажное обслуживание парогенераторов-утилизаторов тепла-HRSG

Альтернативные решения для восстановления Выбросы NOx из котлов с тангенциальным нагревом

Технические документы

Riley Power Inc.

Горелки, решения NOx

Нажмите, чтобы загрузить

технические документы

Riley-Power-Inc

Burners Nox-Solutions

Альтернативные решения для снижения выбросов NOX из Cell Burner Cowers

Technial Papers

Riley Power Inc.

COUPERS

Riley Power Inc.

COUPERS

RILEY Power Inc.

COOLIRYS

RILEY Power Inc.

COOLIS

технические документы

riley-power-inc

котлы, контроль выбросов, nox-solutions

Amata B. Grimm, Power Rayong 3 Проект CCCP: Районг, Таиланд

Истории успеха

Vogt Power International

Нажмите на скачивание

Старию успеха

FUGT-Power-Internation Riley Power Inc.

Контроль выбросов, решения NOx, селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

Emission-Controls Nox-Solutions Selective-Calytic-Reduction-Scr

Экономичное решение для снижения выбросов NOx от котлов с ячеистыми горелками, работающих на пылевидном угле

Технические документы

Riley Power Inc.

Решение для сжигания NOx9042

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания nox-solutions

Обзор усилий Райли Стокер по разработке горелок для контроля выбросов NOx

Technical Papers

Riley Power Inc.

Combustion Systems, NOx Solutions

Click to Download

technical-papers

riley-power-inc

combustion-systems nox-solutions

An Overview of the Использование древесных отходов в качестве топлива в целлюлозно-бумажной промышленности США

Технические документы

Riley Power Inc.

Системы сжигания

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания

Аналитико-экспериментальный динамический анализ блока электростанции El Centro №. 4 парогенератор под воздействием землетрясения Имперской долины

.

API и многопроходные нагреватели термальной жидкости без API

Product Overview

Struthers Wells

Fired Heaters, Thermal Fluid Heaters

Click to Download

product-overview

struthers-wells

fired-heaters thermal-fluid-heaters

Application of the Circofluid System

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы

Применение и дальнейшее улучшение технической работы

. -inc

Системы сгорания nox-solutions

Коррозия золы в восстановительных условиях

Технические документы

Riley Power Inc.

Обращение с золой

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-INC

ASH-Handling

Снижение объема пепла и повышение эффективности котлера. Золоудаление, котлы

Нажмите, чтобы загрузить

технические документы

riley-power-inc

золоулавливающие котлы

Снижение объема золы и повышение эффективности котла за счет дожигания золы – 1992

Technical Papers

Riley Power Inc.

Ash Handling

Click to Download

technical-papers

riley-power-inc

ash-handling

Ash Volume Reduction and Boiler Efficiency Improvement by Ash Дожигание: обновление после 15 месяцев эксплуатации

Технические документы

Riley Power Inc.

Удаление золы, системы сжигания

Нажмите, чтобы загрузить

технические документы

Riley-Power-INC

Символ сжигания пепель -papers

riley-power-inc

оценка жизненного цикла котлов

Угольные измельчители Atrita Надежное экономичное оборудование

Обзор продукции

Riley Power Inc.

Pulverizers

Click to Download

product-overview

riley-power-inc

pulverizers

ATRITA Pulverizer System Upgrade for PRB Coal Conversion

Technical Papers

Riley Power Inc .0427

Product Overview

Riley Power Inc.

Pulverizers

Click to Download

product-overview

riley-power-inc

pulverizers

Automatic Combustion Control of Municipal Solid Wastes at Olmsted County

Technical Документы

Riley Power Inc.

Combustion Systems

Нажмите, чтобы скачать

технические документы

riley-power-inc

Combustion-systems

Доступность-команда усилия

Технические документы

Riley Power Inc.

Оценка жизненного цикла

Click to Downly

Технические папперы

RAPILYPERSE

Обзор компании Babcock Power Environmental

Обзор компании

Обзор компании Babcock Power Environmental

Нажмите, чтобы загрузить0427

Babcock Power Inc. Компании By Business Focus and Products

Дополнительные ресурсы

Babcock Power Inc.

Линейная карта

Нажмите на загрузку

Arefle-Resoust

Нажмите на загрузку

Arefle-Resoust

. карточка

Обзор Babcock Power Services

Обзор компании

Babcock Power Services

Нажмите, чтобы загрузить

обзоры компаний

Babcock-Power-Services

Ball Tube Mill Mill Gearbuilds

Обзор продукта

Riley Power Inc.

Ball Tube Mill Gear Box

Cload To Cload To Cload To Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload to Cload Too Tube

.

шаровая труба-мельница-редуктор

Улучшенные газонепроницаемые смотровые люки для электростанций

Технические документы

Boiler Tube Company of America

Котлы, двери, трубчатые изделия

Нажмите, чтобы загрузить

технические документы

котлотрубная компания-оф-америка

дверцы котлов трубчатые изделия

Преобразование биотоплива: первый шаг — выбор топлива 7 9118 Inc. .0427

Riley Power Inc.

Biomass, Stokers

Click to Download

technical-papers

riley-power-inc

biomass stokers

Biomass Conversion Strategies for Existing Power Plants – Evaluation Criteria and Feasibility Analysis – 2010

Технические документы

Riley Power Inc.

Биомасса

Нажмите, чтобы загрузить

технические документы

riley-power-inc

биомасса

Стратегии преобразования биомассы для существующих электростанций: Критерии оценки и анализ технико-экономических обоснований-2009

Технические документы

Riley Power Inc.

Biomass

Click To Duleding

.

биомасса

Исследование по оценке и модернизации котлов для Управления долины Теннесси Блоки 1, 2 и 3 паровой станции Allen в Мемфисе, Теннесси

Технические документы

Riley Power Inc.

Оценка жизненного цикла

Нажмите, чтобы загрузить

технические документы

riley-power-inc

оценка жизненного цикла

Станция, блок №. 2

Технические документы

Riley Power Inc.

Оценка жизненного цикла

Щелкните для загрузки

Технические документы

riley-power-inc

Оценка жизненного цикла

Программа оценки состояния котла в PSI Energy River River Station Unit 5

Технические документы

Riley Power Inc.

Life Cycle.

riley-power-inc

оценка жизненного цикла

Программа оценки состояния котлов в кооперативном городском подразделении Riverbay Corporation № 4

Технические документы

Riley Power Inc.

Оценка жизненного цикла

Кличок для загрузки

Технические капины

Riley-Power-Inc

Life-Cycle-Asssssment

Riley Power Inc.

Котлы

Нажмите, чтобы скачать

технические документы

riley-power-inc

котлы

Цикличность котлов и оценка низкой нагрузки

Обзор продукта

Riley Power Inc.

Модернизация котла, котлы, угольные котлы, детали, работающие под давлением, система SCR

Вопросы проектирования котлов для циклических операций

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

technical-papers

riley-power-inc

boilers

Boiler Designs for Asphalt Fuels

Technical Papers

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley -power-inc

Котлы

Проекты котлов для сжигания газа с низким содержанием БТЕ

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

technical-papers

riley-power-inc

boilers

Boiler Life Extension – A New Lease on Life

Technical Papers

Riley Power Inc.

Boilers

Click to Download

technical- документы

riley-power-inc

котлы

обслуживание котлов и снижение эксплуатационных расходов

технические документы

Riley Power Inc.

котлы

Click to Download

technical-papers

riley-power-inc

boilers

Boiler Rebuild and Upgraded Design for Pinellas County MSW

Technical Papers

Riley Power Inc.

Boilers

Click to Download

технические документы

riley-power-inc

котлы

шлак котлов

технические документы

Riley Power Inc.

котлы0427

Click to Download

technical-papers

riley-power-inc

boilers

Boiler Tube Company of America Overview

Company Overviews

Boiler Tube Company of America

Click to Download

company -обзоры

котлотрубная компания-оф-америка

Затвор с затвором

Обзор продукта

Struthers Wells

Затвор с затвором, затворы

Нажмите, чтобы загрузить

-Overview

Struthers-Wells

КОМПЛЕКТЫ ТЕМИМИНТИРОВАНИЯ

Компоненты сжигания 9051 1010101010101010101010101010102. 9051 СОВЕРИТЕЛЬНЫЙ КОМПОМЕНТЫ 9051 9051 2. 9051 СОВЕРИТЕЛЬНЫЙ КОМПОМЕНТЫ 9051 9051 905. 9051.

Горелки

Щелкните для загрузки

Технические документы

riley-power-inc

Горелки

История успеха Archbald Power

Технические документы

Riley Power Inc.

Котлы

Клипка для загрузки

Технические карьеры

Riley-Power-INC

котлы

CCCIER 9018. Документы

Riley Power Inc.

Системы сгорания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

combustion-systems emission-controls nox-solutions

Cement Pulverizer Wear Parts

Product Overview

Babcock Power Services

Pulverizers

Click to Download

product-overview

babcock-power-services

pulverizers

Анализ CFD помогает горелке TSV® соответствовать строгим требованиям по выбросам NOx на установке Conectiv Indian River Unit 4, печи DB Riley Turbo®

Технические документы

Riley Power Inc.

Системы сгорания, контроль выбросов, решения NOx

Щелкните, чтобы загрузить

технические документы

riley-power-inc

Системы сгорания, контроль выбросов, решения NOx8989

Перевод угольных котлов на природный газ

Технические документы

Riley Power Inc.

Котлы на природном газе

Нажмите, чтобы загрузить

технические документы

riley-power-inc

Котлы натуральный газ

Характеристики отложений на водоснабжении в котлах

Технические документы

Riley Power Inc.

Кубные продукты

Click To Doadly

Продукты для труб

Click To Doadly.

Трубчатые изделия

Конденсатор с круглой поверхностью

Обзор продукта

Thermal Engineering International (TEi)

Конденсаторы

Нажмите, чтобы загрузить

Продукт-переоборудование

Тепло-инженерные инженерные интриптациональные три. Загрузить

технические документы

riley-power-inc

скрубберы

Сжигание в циркулирующем псевдоожиженном слое с использованием мультитвердых псевдоожиженных слоев (MSFB)

Technical Papers

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley-power-inc

boilers

City of Grand Island Utilities / Platte Generating Station

Success Stories

Riley Power Inc.

Замена горелки Low Nox

Нажмите, чтобы загрузить

истории успеха

riley-power-inc

замена горелки low-nox

Компоненты со стороны сожительств и подвески. inc

биомасса

Технология сжигания угля: конструкция угольного котла, экологические аспекты, сжигание угля для когенерации

Технические документы

Riley Power Inc.

Combustion Systems

Click to Download

technical-papers

riley-power-inc

combustion-systems

Coal Conversion

Technical Papers

Riley Power Inc.

Boilers

Click to Download

Технические документы

riley-power-inc

Котлы

Рекомендации по переходу на уголь для промышленных котлов

Технические документы

Riley Power Inc.

Auxiliaries, Boilers

Click to Download

technical-papers

riley-power-inc

auxiliaries boilers

Coal Pipe Coal Flow Distribution Control for Coal Pulverizer Systems

Technical Papers

Riley Power Inc.

Измельчители

Нажмите, чтобы загрузить

технические документы

riley-power-inc

Измельчители

Прогнозирование потока угольных труб с использованием двухфазной эрозии0427

Технические документы

Riley Power Inc.

Системы сжигания, вычислительная динамика жидкости

Клипка для загрузки

Технические паперы

Riley-Power-inc-inc-

Технические документы Riley Power Inc.0427

riley-power-inc

pulverizers

Coal Pulverizer Explosions

Technical Papers

Riley Power Inc.

Pulverizers

Click to Download

technical-papers

riley-power-inc

pulverizers

Взрывы угольных измельчителей (PA)

Технические документы

Riley Power Inc. 0427

Riley-Power-INC

Pulverizers

Угольные электростанции Control с Polysulfides

Clospers

Babcock Power Environment

Mercure

Babcock Power Environment

MRACTION

BABCOCK Power Environment

RELUCHER

BABCOCK Power Environment

RELUCHER

полисульфиды с контролем содержания ртути

Опыт эксплуатации СКВ на угле с высокоэффективными системами сжигания и низким уровнем выбросов NOx

Технические документы

Riley Power Inc.

Контроль выбросов, решения NOx, селективное каталитическое восстановление (SCR) -catalytic-reduction-scr

Продукция и услуги для установок комбинированного цикла

Обзор продукции

Boiler Tube Company of America, Riley Power Inc., TEiC Construction Services, Thermal Engineering International (TEi), Vogt Power International

Котельные трубы, конденсаторы, строительство, теплообменники, парогенераторы-утилизаторы (HRSG), двери Imtec, проверки

Нажмите, чтобы загрузить

обзор продукта teic-construction-services thermo-engineering-international-tei vogt-power-international

котельные трубы конденсаторы строительство теплообменники рекуперация тепла-парогенераторы-hrsg imtec-doors инспекции

Теплообменник электростанции комбинированного цикла Комплексные решения для салазок

Обзор продукта

Thermal Engineering International (TEI)

Теплообменники

Клип для загрузки

Overview

Thermal-Engineering-international-Tete

Thermal-Engineering-International-Tete

Thermal-Engineering-International-Teti-TEA

Thermal-Engineering-International-TEA

. Угольные коммунальные котлы

Технические документы

Riley Power Inc.

Контроль выбросов, решения NOx, селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

выбросы-контроль nox-solutions селективное каталитическое восстановление-scr

Сравнение экономических и технических характеристик систем FGD с псевдоожиженным слоем и распылительной сушки

Babcock Power Environmental

FGD Systems

Click to Download

technical-papers

babcock-power-environmental

fgd-systems

Comparisons of Micronized Coal, Pulverized Coal and No. 6 Oil for Gas/Oil Зажигание коммунальных и промышленных котлов

Технические документы

Riley Power Inc.

NOx Solutions, Selective Catalytic Reduction (SCR)

Нажмите, чтобы загрузить

Теплообменники с охлаждающей водой (CCW)

Обзор продукта

Thermal Engineering International (TEi)

Теплообменники

Нажмите, чтобы загрузить

обзор продукта

thermal-engineering-international-tei

heat-exchangers

Compressed Gas Coolers

Product Overview

Thermal Engineering International (TEi)

Coolers

Click to Download

product-overview

thermal- Engineering-international-tei

охладители

Вычислительная гидродинамика для экономичного решения проблем в сложных горелочных устройствах и системах сжигания

Технические документы

Riley Power Inc.

Системы сжигания, вычислительная динамика жидкости

Кличок для загрузки

Технические паперы

Riley-Power-Power-inc-

Riley-Power-Power-inc-

Riley-Power-inc-inc-

Riley-Power-inc-inc-

Технические документы

Riley Power Inc.

Вычислительная гидродинамика, печи

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-INC

Вычислительные печи с динамикой.

Щелкните, чтобы загрузить

технические документы

riley-power-inc

коллекторы котлов, работающие под давлением

Программы оценки состояния компонентов котлов и трубопроводов на электростанции Big Cajun II

Technical Papers

Riley Power Inc.

Boilers, Tubular Products

Click to Download

technical-papers

riley-power-inc

boilers tubular-products

Consequences of Specifying a Boiler Design Fuel когда обязательства перед поставщиком не являются твердыми

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы

Соображения по восстановлению средств для разбрасывателя, фармотированных котлов

. stokers

Опции постоянного и скользящего давления для новых сверхкритических установок

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

Технические капины

Riley-Power-Inc

Котлы

Планирование строительства для производительности

.

riley-power-inc

строительство

Контроль выбросов NOX на блоке 2 PSI Energy Wabash River

Технические документы

Riley Power Inc.

NOx Solutions

Click to Download

technical-papers

riley-power-inc

nox-solutions

Controlling NOx Emissions to Meet the 1990 Clean Air Act

Technical Papers

Riley Power Inc.

Средства контроля выбросов, решения NOx, селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить0427

Управление производством пара в парогенераторах-утилизаторах для комбинированного цикла и операций по интенсификации добычи нефти

Технические документы

Vogt Power International

Парогенераторы-утилизаторы тепла (HRSG)

Нажмите, чтобы загрузить

heat-recovery-steam-generators-hrsg

Преобразование Chalk Point Unit 2 в горелки DB Riley Low NOx

Технические документы

Riley Power Inc.

Combustion Systems, Emission Controls, NOx Solutions

Нажмите, чтобы загрузить

Преобразование мусоросжигательного завода Управления санитарии округа Центральный Уэйн в современную установку по переработке отходов в энергию

Технические документы

Riley Power Inc.

Биомасса

Click to Download

technical-papers

riley-power-inc

biomass

Corrosion of Superheaters and Reheaters in Fossil Fired Boilers

Technical Papers

Riley Power Inc.

Fired Heaters, Pressure Parts

Нажмите, чтобы загрузить

технические документы

riley-power-inc

части, работающие под давлением, для огневых нагревателей

Текущий опыт решения типичных проблем и отказов с компонентами и опорами трубопроводов котлов

Технические документы

Riley Power Inc.

Детали давления

Клипка для загрузки

Технические карьеры

Riley-Power-inc

DAMIN Истории

Vogt Power International

Послепродажное обслуживание

Нажмите, чтобы загрузить

истории успеха

vogt-power-international

aftermarket-services

Daniel Project: Escatawpa, MS

Success Stories

Vogt Power International

Click to Download

success-stories

vogt-power-international

DB Riley Successfully Retrofits 4500MW of Utility Coal Производство электроэнергии на сжигании топлива с технологией CCV с низким выбросом NOx в 1998 г.

Технические документы

Riley Power Inc.

Системы сгорания, контроль выбросов, решения NOx

Click to Download

technical-papers

riley-power-inc

combustion-systems emission-controls nox-solutions

Delta DSI Dry Sorbent Injection

Product Overview

Babcock Power Environmental

Delta DSI

Нажмите, чтобы загрузить

обзор продукта

babcock-power-environmental

delta-dsi

Проектирование и модификация парогенераторов-утилизаторов для циклических операций

Технические документы

Vogt Power International

Парогенераторы восстановления тепла (HRSG)

Кличок для загрузки

Технические паперы

-vogt-power-internation Проектирование и эксплуатация уникальной системы SCR для коммунальных котлов, работающих на газе/мазуте

Технические документы

Riley Power Inc.

Селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

селективное каталитическое восстановление-scr

Проектирование и эксплуатация угольных печей Turbo® для контроля выбросов NOx

Технические документы

Щелкните для загрузки

технические документы

riley-power-inc

Nox-solutions для печей

Проектирование и эксплуатация угольных турбопечей® для контроля NOx

Technical Papers

Riley Power Inc.

Furnaces, NOx Solutions

Click to Download

technical-papers

riley-power-inc

furnaces nox-solutions

Design Flexibility in a Stoker Fired Shop Собранный модульный котел

Технические документы

Riley Power Inc.

Котлы, системы сжигания, топки

Нажмите, чтобы загрузить

технические документы

riley-power-inc

boilers combustion-systems stokers

Design for High Availability – Boilers

Technical Papers

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley-power-inc

boilers

Проектирование для обеспечения высокой готовности – оборудование для сжигания

Технические документы

Riley Power Inc.

Котлы, системы сжигания

Нажмите, чтобы загрузить

technical-papers

riley-power-inc

boilers firing-systems

Design of a High Removal Efficiency SCR System at Gallatin Fossil Plant Units 1 – 4

Technical Papers

Riley Power Inc.

Система SCR

Нажмите, чтобы загрузить

технические документы

riley-power-inc

scr-system

Проектирование для экстремальных тенденций шлакообразования угля

Технические документы

Riley Power Inc.

Котлы

Клипко для загрузки

Технические капиты

Riley-Power-INC

Котлы

Селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

истории успеха

babcock-power-environmental

селективное каталитическое восстановление-scr

Разработка экономичной системы сжигания с низким содержанием NOx для угольных парогенераторов

Технические документы

Riley Power Inc. -inc

Системы сжигания выбросов Nox-solutions

Разработка экономичной системы сжигания с низким содержанием NOx для угольных парогенераторов

Технические документы

Riley Power Inc.

Системы сжигания, контроль выбросов, решения NOx

Щелкните, чтобы загрузить

технические документы

riley-power-inc

системы сгорания, средства контроля выбросов NOx25 разработки 89 7 7 Руководство по проектированию избыточного воздуха для котлов с фронтальным нагревом

Технические документы

Riley Power Inc.

Системы сжигания

Нажмите, чтобы загрузить

технические документы

riley-power-inc

combustion-systems

Direct-Fired Process Heaters

Product Overview

Struthers Wells

Process Heaters

Click to Download

product-overview

struthers-wells

process -нагреватели

Disenos Modernos De Calderas Con Cumbustible de Madera Historia Y Cambios En Technologia

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-Inc

Котлы

ДРУГИЕ НИДНА Загрузить

технические документы

riley-power-inc

горелки печи

Конверсия системы сухой летучей золы для существующей электростанции мощностью 480 МВт – обоснование, проектирование и строительство

Технические документы

Riley Power Inc.

Обработка пепла Угольные котлы США

Технические документы

Riley Power Inc.

Котлы, системы сжигания

Нажмите, чтобы загрузить

технические документы

riley-power-inc

boilers firing-systems

Dual Loop Wet Flue Gas Desulfurization Systems

Product Overview

Babcock Power Environmental

Biomass, WFGD Systems

Click to Download

product-overview

babcock-power-environmental

biomass wfgd-systems

Экономическая осуществимость и технические аспекты преобразования нефти в уголь

Технические документы

Riley Power Inc.

котлы

Клипка для загрузки

Технические карьеры

Riley-Power-Inc

котлы

Экономическая феилеральность. Папики 9058.

Системы сгорания

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания

Economizers

Product Overview

Boiler Tube Company of America

Economizers

Click to Download

product-overview

boiler-tube-company-of-america

economizers

Economizers for All Applications

Обзор продукции

Riley Power Inc.

Экономайзеры, детали, работающие под давлением

Нажмите, чтобы загрузить

обзор продукции

riley-power-inc

ЭК ОДЕКАЙСКОЙ ПЕРЕСС

Влияние отторжения частичной нагрузки на пароми генераторы Fossil Fuel

котлы парогенераторы

Эффективная технология котлов на биотопливе с низким уровнем выбросов на современном рынке

Технические документы

Riley Power Inc.

Biomass, Stokers

Нажмите на загрузку

Технические карьеры

Riley-Power-inc

Biomass Stokers

Biomass Stokers

Biomass Stokers

BioMass Stokers

Biomass Stokers

. Technology»

Технические документы

Riley Power Inc.

Биомасса, контроль выбросов

Нажмите, чтобы загрузить0427

Выбросы серы триоксида из угольных электростанций

.

селективное каталитическое восстановление

Специализированные блоки управления

Обзор продукта

Babcock Power Services, Boiler Tube Company of America, Riley Power Inc., TEiC Construction Services

Горелки, газовые блоки, природный газ

Щелкните для загрузки

обзор продукции блоки природного газа

Инженерно-экономический анализ модернизации систем сжигания с низким содержанием NOx

Технические документы

Riley Power Inc.0581 технические документы

riley-power-inc

системы сгорания nox-solutions

Расширение и модернизация существующей системы SCR с помощью проверенной технологии Delta Wing® компании Riley Power

Обзор продукции

9 Riley Power Inc. Селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

обзор продукта

riley-power-inc

селективное каталитическое восстановление-scr

Оценка прототипа горелки для комбинированного сжигания NOx/SO2 с регулируемым выбросом0427

Technical Papers

Riley Power Inc.

Combustion Systems, NOx Solutions

Click to Download

technical-papers

riley-power-inc

combustion-systems nox-solutions

Evaluation of Design Alternatives для системы SCR после газовой турбины простого цикла

Технические документы

Riley Power Inc.

Селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

селективное каталитическое восстановление-scr

Оценка модификаций носовой части печи для уменьшения образования шлака на котле общего назначения мощностью 695 МВт, работающем на угле

Системы сжигания, печи

Нажмите, чтобы загрузить

технические документы

riley-power-inc

печи для систем сжигания

Оценка трубопровода горячего промежуточного пара, включая пробой испытательного золотника, на станции Big Cajun II

Технические документы

Riley Power Inc.

Детали, работающие под давлением

Нажмите, чтобы загрузить inc

детали, работающие под давлением

Оценка конструкций экранов для золы крупных частиц для SCR с использованием CFD

Технические документы

Riley Power Inc.

Удаление золы, селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

ash-handling selection-catalytic-reduction-scr

Опыт совместного сжигания твердых бытовых отходов и шлама в Японии7 Технические документы 90

Riley Power Inc.

Биомасса

Нажмите, чтобы загрузить

технические документы

riley-power-inc

биомасса

Опыт работы с различными угольными установками в США0427

Технические документы

Riley Power Inc.

Котлы

Клипка для загрузки

Технические карты

Riley-Power-Power

041504204150420420420420420420420420415042041504150150415015015042. Spertive 41504204150420415042.Spertive 9042.Spertive 9042.Spertive 9042.Spertive 9042. Документы

Riley Power Inc.

Combustion Systems

Нажмите, чтобы скачать

технические документы

riley-power-inc

Combustion-systems

Экстраполяция характеристик горелки из испытаний одиночной горелки на эксплуатацию в полевых условиях

Технические документы

Riley Power Inc.

Горелки, системы сжигания

Click to Download

technical-papers

riley-power-inc

burners combustion-systems

Fabricated Products

Product Overview

Boiler Tube Company of America

Fabricated Parts

Click to Download

обзор продукции

котлотрубная компания-оф-америка

готовые детали

Анализ отказов треснувшего выпускного коллектора пароперегревателя

Технические документы

Riley Power Inc.

Детали давления

Кличок для загрузки

Технические карьеры

Riley-Power-inc

DAMIN Валы главного привода

Технические документы

Riley Power Inc.

Измельчители

Нажмите, чтобы загрузить

Riley Power Inc. inc

Системы измельчения биомассы пульверизаторы

Технологические разработки FGD в Европе и Северной Америке

Технические документы

Riley Power Inc.

DFGD Systems

Click to Download

technical-papers

riley-power-inc

dfgd-systems

FGD, Hg & Services SCRs

Technical Papers

Babcock Power Environmental

Selective Catalytic Reduction (SCR)

Нажмите, чтобы загрузить

технические документы

babcock-power-environmental

селективное каталитическое восстановление-scr

Полевые работы для новых и существующих установок

Product Overview

TEiC Construction Services

Construction

Click to Download

product-overview

teic-construction-services

construction

Fire and Explosion Prevention in Coal Pulverizing Systems

Technical Papers

Riley Power Inc.

Измельчители

Нажмите, чтобы загрузить

Технические документы

riley-power-inc

Измельчители

Fire Detection Methods for Coal Pulverizer Systems

Technical Papers

Riley Power Inc.

Pulverizers

Click to Download

technical-papers

riley-power-inc

pulverizers

Fired Heater Revamp Services

Обзор продукта

Struthers Wells

Пламенные нагреватели

Нажмите, чтобы загрузить

обзор продукта

struthers-wells

Увольнение

Коррозия FIRESIDE в системах муниципальных отходов

.

Системы сжигания биомассы

Сжигание полубитуминозного угля Western в Interstate Power Company

Технические документы

Riley Power Inc.

Котлы, печи

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-Inc

Котлы

Первый свет-Mt. Tom Power Station

Success Stories. )

Нажмите, чтобы загрузить

истории успеха

babcock-power-inc

селективное каталитическое восстановление-scr

Сжигание в псевдоожиженном слое как стратегия промышленного котла: плюсы и минусы

Technical Papers

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley-power-inc

boilers

Fluidized Beds – Here to Stay and Experiencing Growth Every Day

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы скачать

технические документы

riley-power-inc

котлы

0427

Технические документы

Vogt Power International

Котлы, трубчатые изделия

Клига для загрузки

Технические пайки

FOGT-Power-International

Tubular-Productor-Products

Технические документы

Riley Power Inc.

Котлы, вычислительная гидродинамика

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-INC

Котлы. Вычислительные флюид-динамики

Стратегии FUELS для соответствия для соответствия Pre-NSPS 225 MWERIRE

. .0427

Технические документы

Riley Power Inc.

Пешеты

Клипка для загрузки

Технические карьеры

Riley-Power-inc

Fabers

Riley Power Inc.

Котлы

Нажмите, чтобы скачать

технические документы

riley-power-inc

котлы

Gemma Power Systems, LLC / 9 Woodville, TX0427

Success Stories

Babcock Power Services

New Biomass Boiler with AQCS

Click to Download

success-stories

babcock-power-services

new-biomass-boiler-with-aqcs

Genelba Project : Буэнос-Айрес, Аргентина. 0425

Georgia-Pacific считает, что электроэнергетика на западном побережье окупается

Технические документы

Riley Power Inc. системы

Услуги по покрытию шин шлифовальных валков

Обзор продукции

Riley Power Inc.0581 Продукт-Охрана

Riley-Power-INC

Шлифовальный ролл-Tire-Overlay

Технический баланс.

технические документы

riley-power-inc

котлы

конструкции парогенераторов-утилизаторов для удовлетворения текущих и будущих потребностей

технические документы

Riley Power Inc.

Парогенераторы-утилизаторы (HRSG)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

теплоутилизаторы-парогенераторы-hrsg

Обзор продукта

Struthers Wells

Парогенераторы-утилизаторы (HRSG)

Нажмите, чтобы загрузить

обзор продукта

struthers-wells

heat-recovery-steam-generators-hrsg

Heat Recovery Steam Generators: Constructability

Product Overview

Vogt Power International

Aftermarket Services

Click to Download

product-overview

vogt-power-international

Послепродажное обслуживание

Технология теплопередачи

Обзор продукции

Thermal Engineering International (TEi)

Технология теплопередачи

Щелкните, чтобы загрузить

Обзор продукции

Тепловая инженерия-международная-tei

Теплопередача-технология

Замена поверхности нагрева

Обзор продукции, Vot TubeiC America Company of Boil Power International

Парогенераторы-утилизаторы (HRSG), замена поверхностей нагрева

Нажмите, чтобы загрузить

обзор продукции

0427

Тепло-рекуперационные генераторы-генераторы-HRSG-поверхность пособия

Высокий давление на тепло. скважины

теплообменники

Исторические тенденции возникновения пожаров и взрывов в пылеугольной коммунальной промышленности США

Технические документы

Riley Power Inc.

Котлы, Pulverizers

Кличок для загрузки

Технические капины

Riley-Power-inc

Котлы

Whaterricers

. Riley Power Inc.

Детали, работающие под давлением, подогреватели, пароперегреватели

Нажмите, чтобы загрузить

технические документы

riley-power-inc

детали, работающие под давлением, подогреватели пароперегреватели

Замена экономайзера HP (HARPS)

Обзор продукции

Vogt Power International

HARPS, Парогенераторы-утилизаторы (HRSG), Замена экономайзера HP

Нажмите, чтобы загрузить

harps-утилизаторы-парогенераторы-HRSG замена экономайзера ВД

Модернизация экономайзера ВД

Обзор продукции

TEiC Construction Services, Vogt Power International

Экономайзеры, парогенераторы-утилизаторы (HRSG), Модернизация экономайзеров HP

Нажмите, чтобы загрузить -модернизация экономайзера

Замена пароперегревателя ВД

Обзор продукта

Vogt Power International

Послепродажное обслуживание, парогенераторы-утилизаторы (HRSG)

Нажмите, чтобы загрузить

Продукт-переоборудование

Vogt-Power-International

после рынка сервис-сервис. Услуги

Нажмите, чтобы загрузить

дополнительные ресурсы

vogt-power-international

послепродажное обслуживание

Компоненты/осмотр HRSG

Additional Resources

Vogt Power International

Aftermarket Services

Click to Download

additional-resources

vogt-power-international

aftermarket-services

HRSG Door

Product Overview

Vogt Power International

Парогенераторы с рекуперацией тепла (HRSG), двери Imtec

Нажмите, чтобы загрузить

обзор продукции

vogt-power-international

Теплоутилизаторы-парогенераторы-HRSG Imtec-doors

Варианты осмотра HRSG

Обзор продукта

Vogt Power International

Парогенераторы-утилизаторы (HRSG), Click-1 9052 Inspections

vogt-power-international

инспекции парогенераторов-утилизаторов

Повреждение водородом в коммунальных котлах

Технические документы

Riley Power Inc.

Boiler Tubes, Boilers

Click to Download

technical-papers

riley-power-inc

boiler-tubes boilers

Improving Boiler Availability

Technical Papers

Riley Power Inc .0427

Boiler Tube Company of America

Boilers, Imtec Doors

Click to Download

product-overview

boiler-tube-company-of-america

boilers imtec-doors

Imtec Catalyst Module Removal Door – Тип укладки

Обзор продукта

Boiler Tube Company of America

Imtec Doors, Selective Catalytic Reduction (SCR)

Нажмите, чтобы загрузить0427

imtec-doors selective-catalytic-reduction-scr

Imtec Catalyst Module Removal Door – Swing Type

Product Overview

Boiler Tube Company of America

Imtec Doors

Click to Download

product-overview

imtec-doors

Imtec Duct Doors (одинарные и двойные)

Обзор продукта

Boiler Tube Company of America

Imtec Doors

Click to Download

product-overview

boiler-tube-company-of-america

imtec-doors

Imtec Insulated Single Door Without Tube Panel

Product Overview

Boiler Tube Company of America

Imtec Doors

Click to Download

обзор продукта

котлотрубная компания-оф-америка

imtec-doors

Imtec Penthouse Door

Product Overview

Boiler Tube Company of America

Imtec Doors

Click to Download

product-overview

boiler-tube-company-of-america

imtec-doors

Imtec Roof Door System

Обзор продукта

Boiler Tube Company of America

Imtec Doors

Нажмите, чтобы загрузить0427

Imtec Scrubber Doors (Insulated & Uninsulated)

Product Overview

Boiler Tube Company of America

Imtec Doors

Click to Download

product-overview

boiler-tube-company-of-america

imtec-doors

Увеличение генерирующей мощности и сокращение выбросов на дровяных котлах

Технические документы

Riley Power Inc.

Биомасса

Нажмите, чтобы загрузить

technical-papers

riley-power-inc

biomass

Individual Burner Air Flow Measurement and CFD Modeling Expedites Low Nox Burner optimization and Boiler Commissioning

Technical Papers

Riley Power Inc.

Boilers, Burners , NOx Solutions

Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы горелки nox-solutions

Первые результаты эксплуатации решетки Riley с водяным охлаждением и паровой очисткой в ​​штате Луизиана Bagasse Service

Technical Papers

Riley Power Inc.

Combustion Systems, Scrubbers

Click to Download

technical-papers

riley-power-inc

combustion-systems scrubbers

Inlet Duct Distribution Grid

Product Обзор

Vogt Power International

Парогенераторы-утилизаторы (HRSG)

Нажмите, чтобы загрузить

обзор продукции

vogt-power-international

Heat-Recovery-Steam-Generators-Hrsg

Исследование сплоченного перекрестного перекрестного перекрестного перекрестка в Radiant Superheater. -papers

riley-power-inc

tubeular-products

Rebuilds Journal Assembly

Обзор продукции

Riley Power Inc.

Rebuild Program

Нажмите, чтобы загрузить

-оборотный продукт

Riley-Power-INC

ПЕРЕКТОР-ПРОГРАММ

УСЛОВИЯ КАНСАС-Сити Общедоступность. Замена горелки

Щелкните, чтобы загрузить

истории успеха

riley-power-inc

замена горелки с низким уровнем выбросов вредных веществ

Канзас-Сити Совет коммунальных служб / Quindaro U2

Success Stories

Riley Power Inc.

Low Nox Burner Replacement

Click to Download

success-stories

riley-power-inc

low-nox-burner-replacement

Latest Developments and Applications DB Riley’s Low NOx CCV® Burner Technology

Технические документы

Riley Power Inc.

Системы сжигания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сжигания выбросов средства контроля выбросов NOX-решения

Новейшее оборудование и конструкции для новых угольных электростанций и преобразования для увеличения гибкости топлива

Технические документы

Riley Power Inc 905 .0427

Последние результаты по снижению выбросов NOx на угольных котлах American Electric Power с помощью технологии горелок DB Riley CCV® Burner Technologies

Технические документы

Riley Power Inc.

Техническая документация

riley-power-inc

Системы сгорания Системы контроля выбросов Nox-Solutions

Программное обеспечение LCAMP®

Обзор продукта

Vogt Power International

LCAMP

Кличок для загрузки

Продукт-оборотный Документы

Babcock Power Services

Угольные котлы

Нажмите, чтобы загрузить

технические документы

babcock-power-services

coal-fired-boilers

Leveraging Natural Gas: Technical Considerations for the Conversion of Existing Coal-Fired Boilers

Technical Papers

Babcock Power Services

Coal Fired Boilers

Click to Download

technical-papers

babcock-power-services

угольные котлы

Life Extension Evaluation Constitutions and Expectations

Technical Papers

Riley Power Inc.

Оценка жизненного цикла

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-Inc

Life-Cycle-Assessment

Limestond Incepsment для защиты SCRELALY

LIDESTONE Incection для защиты SCRELALIST

LIDESTONE для защиты SCRELALY

LIDESTONE.

Селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

селективное каталитическое восстановление-scr

Газификация бурого угля северных равнин с низким содержанием БТЕ на установке коммерческого размера Копия

Технические документы

Riley Power Inc.

Системы сжигания

Нажмите, чтобы загрузить

Котельная система с низким уровнем выбросов (LEBS) Система сжигания с низким содержанием NOx

Технические документы

Riley Power Inc.

Контроль выбросов, решения NOx, селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

средства контроля выбросов NOx-решения селективное каталитическое восстановление-scr

Технические документы

Riley Power Inc.

Котлы, системы сжигания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы, системы сжигания, контроль выбросов, решения NOx

Технологии сжигания с низким содержанием NOx, соответствующие поправкам к Закону о чистом воздухе 1990 г.

Технические документы

Riley Power Inc.

SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

средства контроля выбросов nox-solutions селективное каталитическое восстановление-scr

Горелки Вентури с регулируемым сжиганием и низким выбросом NOx (CCV®) для всех настенных котлов, работающих на пылеугольном топливе

Обзор продукции

Riley Power Inc. -power-inc

горелки low-nox-burner

Модернизация с низким уровнем выбросов NOx Проблемы и решения: общий взгляд

Технические документы

Riley Power Inc.

Системы сгорания, контроль выбросов, решения NOx

Щелкните, чтобы загрузить

технические документы

riley-power-inc

системы сжигания выбросы-контроли выбросов nox-solutions

Топление шлака с низким содержанием оксидов азота для котловой системы с низким уровнем выбросов 7 9052

Системы сгорания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

Системы сгорания, контроль выбросов NOx-решения

Нагреватели питательной воды с низким давлением и высоким давлением

Обзор продукта

Thermal Engineering International (TEI)

Нагреватели питательных вод

Клип для загрузки

. нагреватели

Роль производителя в продлении срока службы котла

Технические документы

Riley Power Inc.

Котлы, оценка жизненного цикла

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-Inc

Котлы с жизненным циклом. Загрузить

истории успеха

vogt-power-international

Материалы, учитываемые при проектировании котлов

Технические документы

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley-power-inc

boilers

Meeting the EPA’s NSPS Requirements for Industrial Boilers

Technical Papers

Riley Power Inc.

Boilers

Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы

Соответствие сегодняшним стандартам выбросов с технологией сжигания 1980-х годов

Technical Papers

Riley Power Inc.

Combustion Systems, Emission Controls

Click to Download

technical-papers

riley-power-inc

combustion-systems emission-controls

Meeting Today’s Emission Standards с технологией сгорания 1980-х годов

Технические документы

Riley Power Inc.

Системы сгорания, контроль выбросов

Нажмите, чтобы загрузить

технические документы

Riley-Power-Inc

Систем сжигания. -papers

riley-power-inc

control-systems

Mercury Emissions Control

Обзор продукции

Babcock Power Environmental

Control Systems

Click to Download

product-overview

babcock-power-environmental

control-systems

Metallurgical Laboratory Services

Product Overview

Riley Power Inc.

Laboratory Services

Click загрузить

обзор продукта

riley-power-inc

лабораторные услуги

Midwestern Utility Company (MidAmerica / Neal)

Success Stories

Babcock Power Services

Boiler Upgrade

Click to Download

success-stories

babcock-power-services

boiler-upgrade

Mill Steam Inerting System Review and Performance Validation

Technical Документы

Riley Power Inc.

Mills

Нажмите, чтобы скачать

технические документы

riley-power-inc

Mills

Modern Boiler Designs for Firing Indian and Southeast Asian Coals

Technical Papers

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley-power-inc

boilers

Modern Тенденции в проектировании котлов центральной станции

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

технические документы

Riley-Power-INC

Котлы

Современные котлы. power-inc

Котлы

Современные конструкции котлов на дровах – История и технологические изменения – Модернизация установок – Отраслевое направление

Технические документы

Riley Power Inc.

котлы

Клипка для загрузки

Технические капины

Riley-Power-Inc

котлы

Улавливание. Разделяющие элементы (Chevron vanes)

. , Теплообменники

Нажмите, чтобы загрузить

обзор продукции

Thermal-engineering-international-tei

шевронно-лопастные теплообменники

Подогреватели с влагоотделителем (MSR)

Обзор продукции

Thermal Engineering International (TEi)

Подогреватели с влагоотделителем (MSR), ядерные

Нажмите, чтобы загрузить

product-overview

влагоотделители-перегреватели-MSR ядерная

Системы контроля качества воздуха с несколькими загрязнителями

Обзор продукции

Babcock Power Environmental

Системы управления

Клипка для загрузки

Продукт-Охрана

Babcock-Power-Enverenmental

Контрольные системы

Multi-PollUtant Cataltic Cataltin (MPCR)

Нажмите, чтобы загрузить

обзор продукта

babcock-power-environmental

мульти-загрязнитель-каталитическое восстановление-MPCR

Контроль и стратегии выбросов загрязняющих веществ; Coal-Fired Power Plant Mercury Control by Injecting Sodium Tetrasulfide

Technical Papers

Riley Power Inc.

Control Systems

Click to Download

technical-papers

riley-power-inc

control-systems

Многолопастное регулируемое сопло

Обзор продукта

Riley Power Inc.

Измельчители

Нажмите, чтобы загрузить

Продукт-переоборудование

Riley-Power-INC

Pulverizers

Технологические документы.

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания системы контроля выбросов NOX-решения

Новые технологии для старых электростанций

Обзор продукции

Vogt Power International

Служба послепродажного рынка

Кличок для загрузки

Продукт-Eureview

Vogt-Power-International-Internation Установки для сжигания отходов

Технические документы

Riley Power Inc.

Системы управления

Нажмите, чтобы загрузить

технические документы

riley-power-inc

control-systems

Решения по контролю NOx и их влияние на выбросы CO для угольных коммунальных котлов

Технические документы

Riley Power Inc. Решения

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания средства контроля выбросов NOx-решения

Технология контроля NOx для промышленных систем сжигания

Technical Papers

Riley Power Inc.

Combustion Systems, NOx Solutions

Click to Download

technical-papers

riley-power-inc

combustion-systems nox-solutions

NOx Controls for Group 2 Котлы

Технические документы

Riley Power Inc.

Котлы, системы сжигания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы-системы сжигания-контроль выбросов-решения по выбросам NOX

Опыт снижения выбросов NOx в печах Turbo®, работающих на природном газе

Технические документы

Riley Power Inc.

NOx Solutions

Щелкните для загрузки

Технические документы

riley-power-inc

Системы сгорания NOx-solutions

Технология восстановления NOx – системы регенеративного селективного каталитического восстановления (RSCR®)

Обзор продукта

Babcock Power Environmental

Решения NOx, селективная каталитическая нейтрализация (SCR)

Нажмите, чтобы загрузить

обзор продукта

babcock-power-environmental

NRG Conemaugh Project, New Florence, PA

Истории успеха

Babcock Power Environmental

Нажмите, чтобы загрузить

истории успеха

babcock-power-environmental

Запасные части OEM – нагреватели питательной воды, поверхностные конденсаторы, теплообменники и линии промышленной продукции

Обзор продукции

Thermal Engineering International (TEi)

Нажмите, чтобы скачать

обзор продукции

термическая инженерия-международная-tei

конденсаторы питательной воды-нагреватели запасные части

Опыт эксплуатации и будущие проблемы с установками SCR

Технические документы

Riley Power Inc.

Селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить reduce-scr

Опыт эксплуатации высокоэффективной системы сокращения выбросов для котлов, работающих на биомассе

Технические документы

Babcock Power Environmental

Biomass, Boilers

Click to Download

technical-papers

babcock-power-environmental

biomass boilers

Over 160 Years of Excellence

Product Overview

Struthers Wells

Fired Heaters, Heat Recovery Оборудование

Нажмите, чтобы загрузить

обзор продукции

струтеры-колодцы

нагреватели-утилизаторы-оборудование

Возможности наложения

Брошюры

Котлевая трубка Компания Америки

Котловые трубки, наложение, сварка

Кличок для загрузки

котлевой труб. Технология кислородного сжигания для коммунальных угольных котлов

Технические документы

Riley Power Inc.

Системы сжигания

Нажмите, чтобы загрузить

технические документы

riley-power-inc

combustion-systems

Payne Creek Project: Wachula, FL

Success Stories

Vogt Power International

Aftermarket Services

Click to Download

success-stories

vogt-power -international

Aftermarket-services

Pf-FLO III по сравнению с традиционным испытанием баланса угля

Технические документы

Riley Power Inc.

Pf-FLO III

Клипка для загрузки

Технические карьеры

Riley-Power-INC

PF-FLO-III

Полипропилен снижает расходы FGD и импровизирует гибкость

.

Нажмите, чтобы загрузить

технические документы

babcock-power-environmental

wfgd-systems

Практические аспекты систем с псевдоожиженным слоем (MSFB)

Technical Papers

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley-power-inc

boilers

Practical Operating Experience on Riley Gasifier

Technical Papers

Riley Power Inc.

Системы сгорания

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания

Pressure Part Replacement In-Kind, Upgrade, Redesign

Technical Papers

Riley Power Inc.

Pressure Parts

Click to Download

technical-papers

riley-power-inc

pressure-parts

Взрывы угольной пыли в коммунальном хозяйстве США

Технические документы

Riley Power Inc.

Pulverizers

Нажмите, чтобы загрузить

технические документы

riley-power-inc

pulverizers

Pulverizer Application for High Volatile High Moisture Coals

Technical Papers

Riley Power Inc.

Crusher Dryers, Pulverizers

Click to Download

technical-papers

riley -power-inc

дробилки-сушилки измельчители

Повышение тонкости измельчения и производительности в Danskammer

Технические документы

Riley Power Inc.

Pulverizers

Click to Download

technical-papers

riley-power-inc

pulverizers

Pulverizer Services Combustion Optimization Program

Product Overview

Riley Power Inc.

Coal Fired Boilers, Combustion Systems , Системы измельчения, мельницы, измельчители

Нажмите, чтобы загрузить

обзор продукции

riley-power-inc

угольные котлы системы сгорания системы измельчения мельницы измельчители

Оценка и замена трещин. Dynamics

RE-Powering Paper – Перевод котлов с угля на газ

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-INC

Котлы

Rebuild, REPORTION, REPATION PROGRAL

Овер.

riley-power-inc

Программа восстановления

Программы восстановления, ремонта, ротации для промышленного рынка

Обзор продукта

Riley Power Inc.

Rebuild Program – Industrial

Click to Download

product-overview

riley-power-inc

rebuild-program-industrial

Rebuilding Pulverizer Wear Parts MPS Style Mills

Product Overview

Riley Power Inc.

Измельчители

Нажмите, чтобы загрузить

обзор продукции

riley-power-inc

Измельчители

Последние разработки в области дровяных разбрасывателей Stoker Technology

Technical Papers

Riley Power Inc.

Biomass, Stokers

Click to Download

technical-papers

riley-power-inc

biomass stokers

Recent Experience in Boiler Header Tube Nipple Failures

Технические документы

Riley Power Inc.

Boiler Tubes, Boilers

Нажмите, чтобы загрузить0427

Недавний опыт оценки состояния Компонентов заголовка котла

Технические документы

Riley Power Inc.

Оценка жизненного цикла

Кличок для загрузки

. -cycle-assessment

Недавний опыт оценки состояния компонентов и опор трубопроводов котлов

Технические документы

Riley Power Inc.

Оценка жизненного цикла

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-Inc

.

Детали, работающие под давлением, трубчатые изделия, сварка

Нажмите, чтобы загрузить

технические документы

riley-power-inc

детали, работающие под давлением, сварка трубчатых изделий

Недавний опыт проверки и оценки трещин в коллекторе котла и парового барабана

Технические документы

Riley Power Inc.

Оценка жизненного цикла

Нажмите, чтобы загрузить оценка жизненного цикла

Недавний опыт модернизации газа и нефти с низким уровнем выбросов NOx

Технические документы

Riley Power Inc.

Системы сгорания, контроль выбросов, решения NOx

Щелкните, чтобы загрузить

технические документы

riley-power-inc

системы сгорания средства контроля выбросов nox-solutions

Последние применения газовых и мазутных горелок с низким содержанием NOx Power Inc

Сокращение выбросов NOx и время ввода в эксплуатацию угольных котлов Southern Company с помощью горелок с низким содержанием NOx и анализа CFD

Технические документы

Riley Power Inc. технические документы

riley-power-inc

системы сгорания контроль выбросов NOx-решения

Сокращение выбросов NOx на коммунальном котле Среднего Запада, работающем на угле PRB с помощью горелок с низким уровнем выбросов NOx и избыточным сжиганием воздуха Копия

Технические документы

Riley Power Inc.

Combustion Systems, Emission Controls, NOx Solutions

Нажмите, чтобы загрузить

Сокращение выбросов NOx Печи Riley Turbo® Результаты и опыт

Технические документы

Riley Power Inc.

Системы сгорания, контроль выбросов, решения NOx 96 БТЕ на коммунальном котле мощностью 600 МВт только с контролем горения

Технические документы

Riley Power Inc.

Системы сжигания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

ri

Системы сжигания выбросов Контроль выбросов Nox-решения

Сокращение выбросов NOx при сжигании ТБО с использованием дожигания газа

Технические документы

Riley Power Inc.

Системы сгорания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания, контроль выбросов NOx-решения

Рынок восстановленных промышленных предприятий 904 –2

Riley Power Inc.

Pulverizers

Click to Download

product-overview

riley-power-inc

pulverizers

Refurbishment of an Existing 1000 TPD MSW Facility Using Modern State–Of-The-Art Оборудование

Technical Papers

Riley Power Inc.

Biomass

Click to Download

technical-papers

riley-power-inc

biomass

Reintroducing Coal to New England

Technical Papers

Riley Power Inc.

Котлы

Нажмите, чтобы скачать

технические документы

riley-power-inc

котлы

Запасные части высокого давления котла

Обзор продукции

Boiler Tube Company of America

Котлы, детали, работающие под давлением, трубчатые изделия

Нажмите, чтобы загрузить

обзор продукции

Запасные детали, работающие под давлением Рассмотрение вопроса о замене, обновлении или изменении конструкции

Технические документы

Riley Power Inc.

Запасные детали, работающие под давлением

Нажмите, чтобы загрузить

технические документы

riley-power-inc

запасные части, работающие под давлением

Отчет об изменениях конструкции для Управления государственной службы Южной Каролины, подразделение № 2 Джорджтаун, Южная Каролина

Riley Power Inc.

Котлы, печи

Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы печи

Компания Taiwan Low Power Cooual Units0427

Технические документы

Riley Power Inc.

Combustion Systems, Emission Controls, NOx Solutions

Нажмите, чтобы загрузить

Обзор контрольно-измерительных приборов, необходимых для безопасной эксплуатации современных коммунальных парогенераторов

Технические документы

Riley Power Inc.

Котлы, системы управления

Click to Download

technical-papers

riley-power-inc

boilers control-systems

Riley Power Overview

Company Overviews

Riley Power Inc.

Company Overview

Click to Download

обзоры компаний

riley-power-inc

обзор компаний

Программы и услуги Riley для повышения доступности

Технические документы

Riley Power Inc.

Оценка жизненного цикла

Клипко для загрузки

Технические капиталы

Riley-Power-Inc

RI-CYCLE-CYCLE-ASSARSMENT

Абсорберы, системы FGD, скрубберы

Нажмите, чтобы загрузить

технические документы

riley-power-inc

абсорберы fgd-systems скрубберы

Масштабная модель и полномасштабные результаты испытаний циркулирующего жидкости сгорания кровати

Технические документы

Riley Power Inc.

котлы

Click to Downly

Технические папери.

Котлы с циркулирующим дымоходом для коммунального хозяйства

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

технические документы

Riley-Power-Inc

котлы

SCGC Belle Glade.

Производительность системы SCR на электростанции LG&E Trimble County

Технические документы

Riley Power Inc.

Селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить0427

Технические карьеры

Riley-Power-INC

Селективная каталитическая снижение-SCR

Селективная каталитическая система снижения. Производительность и религиозность. )

Нажмите, чтобы загрузить

технические документы

riley-power-inc

селективное каталитическое восстановление-scr

Производительность системы селективного каталитического восстановления на заводе LG&E Energy LLC в Милл-Крик и Гентской электростанции

Technical Papers

Riley Power Inc.

Selective Catalytic Reduction (SCR)

Click to Download

technical-papers

riley-power-inc

selective-catalytic-reduction-scr

Selective Catalytic Системы восстановления

Обзор продукта

Babcock Power Environmental, Babcock Power Services, Riley Power Inc.

Селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

обзор продукции

babcock-power-environmental babcock-power-services riley-power-inc

селективное каталитическое восстановление-scr

Обслуживание международной ядерной энергетики

)

Конденсаторы, нагреватели питательной воды, теплообменники, теплообменное оборудование, подогреватели влагоотделителя (MSR), ядерные

Нажмите, чтобы загрузить

брошюры

thermo-engineering-international-tei 9

Кожухотрубные теплообменники

Обзор продукции

Thermal Engineering International (TEi)

2 7 Теплообменники 1 для загрузки

обзор продукции

thermo-engineering-international-tei

теплообменники

выхлопные системы Simple Cycle

обзор продукции

Vogt Power International

Aftermarket Services

Click to Download

product-overview

vogt-power-international

aftermarket-services

Single Loop Wet Flue Gas Desulfurization Systems

Product Overview

Babcock Power Защита окружающей среды

Системы WFGD

Нажмите, чтобы загрузить

обзор продукта

babcock-power-environmental

wfgd-systems

Smart Fuel Systems

Брошюры

Thermal Engineering International (TEI)

GAS Skids, The Teatrabers, Natural Gas

Click to Downly

,

. теплообменники природный газ

Улучшение удаления SO2 на блоках 2 и 3 электростанции Vectren, Culley Система мокрой сероочистки дымовых газов

Технические документы

Riley Power Inc.

WFGD Systems

Click to Download

technical-papers

riley-power-inc

wfgd-systems

Some Explosion Tests on Typical American Coals

Technical Papers

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы

Источник, испытания и оценка производителя газа Riley в Северной Дако0427

Technical Papers

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley-power-inc

boilers

Southern Utility Pressure Part Replacement

Success Stories

Babcock Power Услуги

Замена деталей под давлением

Нажмите, чтобы загрузить

истории успеха

услуги babcock-power-services

замена деталей под давлением

Special Considerations for Coal Fired Cycling Boilers

Technical Papers

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley-power-inc

boilers

Spiral Fin Станок

Обзор продукта

Boiler Tube Company of America

Спиральное оребрение

Нажмите, чтобы загрузить0427

Спираль-финтинг

Спиральная трубка для сварки для деталей давления

Обзор продукта

Компания коильной трубки

Котлы

. -company-of-america

Наплавка труб котла

Испаритель распылительной сушилки

Обзор продукта

Babcock Power Environmental

Испаритель распылительной сушилки

Нажмите, чтобы загрузить

обзор продукции

babcock-power-environmental

распылительная сушилка-испаритель

Современные горелки с низким выбросом NOx для снижения эксплуатационных расходов SCR 1 Riley 9005 Paper

Системы сжигания, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания nox-solutions

Статус и управление WallredFiler для NOx Турботопочные котлы

Technical Papers

Riley Power Inc.

Boilers, Control Systems, NOx Solutions, Stokers

Click to Download

technical-papers

riley-power-inc

boilers control-systems nox-solutions stokers

Статус технологии контроля NOx в Riley Stoker

Технические документы

Riley Power Inc.

Контроль выбросов, решения NOx, селективное каталитическое восстановление (SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

средства контроля выбросов nox-solutions селективное каталитическое восстановление-scr

Краткий справочник по трубкам парогенератора

Дополнительные ресурсы

America Tube, Riilley Company of Boolley Инк.0427

Steam Surface Condensers

Product Overview

Thermal Engineering International (TEi)

Condensers

Click to Download

product-overview

thermal-engineering-international-tei

condensers

Steam Surface Конденсаторы – модульные сменные элементы

Обзор продукции

Thermal Engineering International (TEi)

Конденсаторы

Нажмите, чтобы загрузить

Продукт-переоборудование

Термическая инженерная инженер-индикационная TEI

Конденсаторы

Прямые трубки

Обзор продукта.

обзор продукции

котлотрубная компания-оф-америка

котельные трубы детали, работающие под давлением трубные изделия

Брошюра компании Struthers Wells

Брошюры, Обзоры компании

Struthers Wells

Отребилистые обогреватели, теплообменники, процессовые обогреватели

Click для загрузки

Обзор компании Struthers Wells

Обзор компании

Struthers Wells

Затвор с казенным замком, огневые нагреватели, теплообменники, нагреватели термальной жидкости

Кличок, чтобы загрузить

Компания-Опрощи

Стритер-Wells

Бренк-зажигание

Wells Wells Wells Wells

Wells Wells Wells

Wells Wells Wells

Wells Wells Wells

Wells Wells Wells

Wells Wells Wells

Wells Wells.

Нажмите, чтобы загрузить

дополнительные ресурсы

скважины struthers

сосуды под давлением

Успешный опыт проекта модернизации с низким уровнем выбросов NOx и BMS на энергоблоках 1 и 2 SES Martins Creek компании Pennsylvania Power and Light Company

Технические документы

Riley Power Inc.

Combustion Systems, Emission Controls, NOx Solutions

Нажмите, чтобы загрузить

Опыт успешного многотехнологического проекта по сокращению выбросов NOx на станции Power-Salem Harbour в Новой Англии

Технические документы

Riley Power Inc.

Системы сгорания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

сгорания-системы контроля выбросов nox-solutions

Моделирование удаления серы в циркулирующем псевдоожиженном слое: Multi-Solids Combustor 90 Bed2 Fluidized 90 Bed2 Fluidized 90 Технические документы

Riley Power Inc.

Системы сгорания

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания

Suncoke Energy, Middletown, OH

Истории успеха

Babcock Power Services

Профиль проекта

Click для загрузки

. Снижение выбросов NOx на трехсекционной горелке высокой мощности, котле, работающем на мазуте

Технические документы

Riley Power Inc.

Системы сжигания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

системы сгорания выбросы-контроль NOx-решения

Воздействие на систему сжигания угля PRB в настенном котле с горелками Pre-NS 1 1 Технические документы

Riley Power Inc.

Горелки, системы сжигания

Нажмите, чтобы загрузить0425

System to Reduce Nox Emissions from Biomass Boilers

Technical Papers

Babcock Power Environmental

Biomass, Boilers

Click to Download

technical-papers

babcock-power-environmental

biomass boilers

T Модернизация и замена пароперегревателя с низким содержанием NOx на блоке Xcel Energy Comanche 1

Технические документы

Riley Power Inc.

NOx Solutions

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-INC

NOX-Solutions

СПАСИНА СРЕДНАЯ СКОРОСТИ СРЕДИНА 7.

Обзор продукции

riley-power-inc

Детали парогенератора

Модификации горелки TDF® Low NOx и воздуходувки для контроля выбросов в печи Turbo®

Технические документы

Riley Power Inc.

Горелки, системы сгорания, контроль выбросов, решения NOx

Нажмите, чтобы загрузить решения

Технические услуги для котлов

Обзор продукции

Babcock Power Services, Boiler Tube Company of America, Riley Power Inc., TEiC Construction Services

Модернизация котла, Котлы, Угольные котлы, Инспекции, Технические услуги

Нажмите, чтобы загрузить

Обзор продукта

babcock-power-services

модернизация котлов инспекции угольных котлов технические услуги

Технические услуги для установок с комбинированным циклом

Обзор продукции

Babcock Power Services, Boiler Tube Company of America, Riley Power Inc. , TEiC Construction Services, Фогт Пауэр Интернэшнл

CFD-моделирование, инженерные исследования, парогенераторы-утилизаторы (HRSG), инспекции, технические услуги

Нажмите, чтобы загрузить

обзор продукта inc teic-construction-services vogt-power-international

cfd-моделирование инженерные исследования теплоутилизаторы-парогенераторы-утилизаторы инспекции технические-услуги

Методы сжигания твердого топлива

Technical Papers

Riley Power Inc.

Combustion Systems

Click to Download

technical-papers

riley-power-inc

combustion-systems

Technology at Work: Riley’s MSW R & D Combustion Test Program

Технические документы

Riley Power Inc.

Combustion Systems

Нажмите, чтобы загрузить0427

TECO / BIG BEND U3

Истории успеха

Babcock Power Services

Замена давления

Click to Downly

.

Обзор компании TEiC Construction Services

Обзор компании

Обзор компании TEiC Construction Services

Обзор компании

Нажмите, чтобы загрузить

обзоры компаний

TEIC-Construction-Services

Компания-Охрана

TEIC HEAT Exchange Services Company

Компания. услуги по теплообменникам

обзор компании

Проектные услуги TEiC

Брошюры

Строительные услуги TEiC

Система контроля качества воздуха (AQCS), Строительство, Парогенераторы-утилизаторы (HRSG), Отходы в энергию (ВТЕ)

Нажмите, чтобы загрузить

брошюры

teic-строительные-услуги

-система-контроля-качества-воздуха-aqcs-строительство-утилизация-тепло-парогенераторы-утилизаторы-отходы-в-энергию-WTE

TEiC Services Project Services Обзор

Брошюры, обзор продукции

TEiC Construction Services

Строительство

Нажмите, чтобы загрузить

брошюры с обзором продукции

teic-construction-services

строительство

Возможности тестирования в поддержку потребностей в доступности/надежности

Технические документы

Riley Power Inc.

Оценка жизненного цикла

Нажмите на загрузку

Technical-Papers

Нажмите на загрузку

Technical-Papers

. -оценка

Тайский нефтяной проект: Шри Рача, Таиланд

Истории успеха

Vogt Power International

Послепродажное обслуживание

Нажмите, чтобы загрузить

истории успеха

vogt-power-international

aftermarket-services

Применение зонного метода и метода Монте-Карло для прогнозирования теплопередачи в пылеугольных коммунальных котлах

Технические документы Riley Inc 904.8

Котлы

Щелкните для загрузки

технические документы

riley-power-inc

котлы

Роль производителей котлов в жизненном цикле установки

Technical Papers

Riley Power Inc.

Life Cycle Assessment

Click to Download

technical-papers

riley-power-inc

life-cycle-assessment

The Effects of Coal Quality and Fuel Включение работы горелки с низким выбросом NOX

Технические документы

Riley Power Inc.

Решения NOx

Нажмите, чтобы загрузить

технические документы

riley-power-inc

nox-solutions

The Impact of Furnace Sorbent Injection on Boiler Performance

Technical Papers

Riley Power Inc.

Burners, Combustion Systems

Click to Download

technical-papers

riley-power- inc

горелки системы сжигания

Влияние топлива на конструкцию котла

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

Технические капиталы

Riley-Power-Inc

котлы

Взаимодействие между паровыми трубами и котлами.

Нажмите, чтобы загрузить

технические документы

riley-power-inc

детали, работающие под давлением

Процесс сжигания в псевдоожиженном слое с несколькими твердыми телами: сводный отчет о состоянии разработки и коммерциализации

Технические документы

Riley Power Inc.

Системы сжигания

Кличок для загрузки

Технические пассивные. Pulverizer Fire and Explosion Prevention

Технические документы

Riley Power Inc.

Системы сжигания

Нажмите, чтобы загрузить

технические документы

Riley-Power-INC

Синстейные системы

Роль характеристик угля в Riley Power Inc.

Korkers

Riley Power Inc.

Kookers

Riley Power Inc.

Kookers

Riley Power Inc.

Kookers

Riley Power Inc.

Kookers

Riley Power Inc.

Kookers

Riley Power Inc. -power-inc

котлы

Модернизация SCR на электростанции Montour

Технические документы

Riley Power Inc.

Селективное каталитическое восстановление (SCR)

Клипка для загрузки

Технические карьеры

Riley-Power-INC

Селективная каталитическая-восстановительная-SCR

технические документы

riley-power-inc

котлы

Запуск и эксплуатация котла сверхкритической рециркуляции

Технические документы

Riley Power Inc.

котлы

Клипко для загрузки

Технические карьеры

Riley-Power-Inc

котлы

The Wyderiletiretiretice-Sampide-Sampideristermition.

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить0428

Термические соображения в сбоях котловых труб

Технические документы

Riley Power Inc.

Детали давления, трубчатые продукты

Click для загрузки

Технический папский продукты

Обзор компании Thermal Engineering International

Обзор компании

Обзор компании Thermal Engineering International (TEi)

Обзор компании

Нажмите, чтобы загрузить

company-overviews

thermal-engineering-international-tei

company-overview

Thermal Fluid Heaters

Product Overview

Struthers Wells

Fluid Heaters

Click to Download

product-overview

struthers-wells

жидкостные нагреватели

Тенденции сжигания багассы и очистки дымовых газов от твердых частиц (Tendencias en el Quemado de Bagazo en Calderas y en el Lavado de Particulas en los Gases de Combustion)

Technical Papers

Riley Power Inc.

Biomass, Boilers, Scrubbers

Click to Download

technical-papers

riley-power-inc

biomass boilers scrubbers

Turbosorp® Circulating Dry Fluid Bed Scrubber

Обзор продукта

Babcock Power Environmental

Системы DFGD, скрубберы

Нажмите, чтобы загрузить

обзор продукта

babcock-power-environmental

DFGD-Systems Scrubbers

Модернизация «Turnkey»: Arizona-Первая вертикальная HRSG SCR приложение

. power-international

Послепродажное обслуживание

Модернизация «под ключ»: Калифорния – экологические системы

Истории успеха

Vogt Power International

Службы вторичного рынка

Клипка для загрузки

Старшие успехи

Vogt-Power-International

Aftermarket-Services

Turnmarke Serviefit

Turnmarke Serviefit

Turnkey Serviefit: Maine-Ancomishize Head Header Header-Deformate

Нажмите, чтобы загрузить

истории успеха

vogt-power-international

послепродажное обслуживание

Модернизация под ключ: Орегон – Модернизация котла-утилизатора с вертикальным потоком газа (принудительная циркуляция)

Истории успеха

Vogt Power International

Послепродажное обслуживание

Нажмите, чтобы загрузить

истории успеха

Модернизация под ключ: Техас – Замена экономайзера HP: Техас

Истории успеха

Vogt Power International

Послепродажное обслуживание

Клипка для загрузки

Старию успеха

Vogt-Power-International

Aftermance-Services

TVA 200 MW (E) AFBC DEMARATION DEMARATION

TVA 200 MW (E) DEMANATION

TVA 2004.

DEMINATION

DEMILERIALE

. Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы

Типовой котел общего назначения и регенерации

Обзор продукции

Boiler Tube Company of America

Котлы

Кличок для загрузки

Продукт-Эхоурв

Комитет Компания-Компания-Америки

Котлы

Уникальные конструкции котел и уникальные котелы

Уникальные конструкции котел и запуска

Уникальные конструкции и уникальные котелы

Уникальные котелы и уникальные котелы

Уникальные котелы и методы запуска

Уникальные конструкции котел и уникальные котелы.

Котлы, системы сжигания, системы сжигания

Нажмите, чтобы загрузить

технические документы

riley-power-inc

котлы системы сжигания топлива системы сжигания

Unique Retrofit of Forced Oxidized Lime Wet FGD Technology

Technical Papers

Babcock Power Environmental

WFGD Systems

Click to Download

technical-papers

babcock-power-environmental

wfgd-systems

Обновление газификации угля для промышленности

Технические документы

Riley Power Inc.

Системы сжигания

Щелкните для загрузки

технические документы

riley-power-inc

системы сгорания

Обновление технологий контроля NOx в Riley Stoker

Технические документы

Riley Power Inc. SCR)

Нажмите, чтобы загрузить

технические документы

riley-power-inc

средства контроля выбросов nox-solutions селективное каталитическое восстановление-scr

Замена верхнего заднего парового барабана Вашингтон в компании Wisconsin Electric Power Company Блоки станций 2, 3 и 4

Технические документы

Riley Power Inc.

Детали давления

Кличок для загрузки

Технические карьеры

Riley-Power-inc

DAMIN

Технические документы

Vogt Power International

Парогенераторы-утилизаторы (HRSG)

Нажмите, чтобы загрузить

технические документы

vogt-power-international

Heat-Recovery-Steam-Generators-Hrsg

Использование Вестерн Вестерн Вестерн в мощных котлах, разработанных для пульверированного битумного угля.

. -документы

riley-power-inc

котлы

Вопросы коммунальных служб производителям

Технические документы

Riley Power Inc.

Котлы

Нажмите, чтобы загрузить

Технические карьеры

Riley-Power-Inc

Котлы

Оценка условия

.

Технические документы

riley-power-inc

Оценка жизненного цикла котлов

Утилизация псевдоожиженного слоя: цели, препятствия, потенциал

Технические документы

Riley Power Inc.

Boilers

Click to Download

technical-papers

riley-power-inc

boilers

Utility Fluidized Bed: Where We are Today

Technical Papers

Riley Power Inc .0427

Thermal Engineering International (TEi)

Feedwater Heaters

Click to Download

product-overview

thermal-engineering-international-tei

feedwater-heaters

Vogt Power International Company Overview

Company Overviews

Vogt Power International

Обзор компании

Нажмите, чтобы скачать

обзоры компаний

vogt-power-international

обзор компании

Критерии проектирования настенных котлов для контроля содержания SO2 сухим сорбентом с горелками с низким уровнем выбросов NOx

Технические документы

Riley Power Inc.

Котлы, решения NOx 7

riley-power-inc

котлы nox-solutions

Котлы-утилизаторы и паровые барабаны

Обзор продукции

Struthers Wells

Котлы70581 Нажмите, чтобы загрузить0425 Продукт-Охрана Struthers-Wells Котлы Программы управления отходами в Японии RILEY Power Power INCE. riley-power-inc биомасса Управление водными ресурсами Обзор продукции Babcock Power Environmental Управление водными ресурсами Нажмите, чтобы загрузить обзор продукта babcock-power-environmental управление водными стоками Сварка аустенитной нержавеющей стали (321 H) с ферритной сталью (T-22) Successful Service Технические документы Riley Power Inc. Детали под давлением Щелкните для загрузки технические документы riley-power-inc детали под давлением Модернизация влажного обессеривания дымовых газов (WFGD) на блоке 1 электростанции Trimble County Технические документы Riley Power Inc. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт Советы по выбору Кондиционеры Вентиляция Воздуховоды Схемы
