Вентилятор Era 4C ET с таймером и обратным клапаном

Вентилятор Era 4C ET с таймером и обратным клапаном используется для вытяжной вентиляции помещений туалета, ванной комнаты или кухни. Устанавливается патрубком внутрь существующей вытяжной шахты, к поверхности стены крепится с помощью четырех шурупов. Допускается потолочный монтаж, в этом случае патрубок вентилятора и шахта соединяется с помощью небольшого воздуховода.

Данная модель оборудована таймером и обратным клапаном, может удалять воздух с максимальной производительностью 97 м³/ч. Диаметр патрубка 100 мм.

Встроенный электронный таймер позволяет задерживать отключение или включение вентилятора после срабатывания выключателя. Время задержки можно установить от 15 секунд до 45 минут. Возможна работа по двум алгоритмам – Standard и Comfort (ниже на странице подробнее в разделе Как это работает ).

Основные свойства

• Электронный таймер
• Встроенный обратный клапан
• Световая индикация работы
• Монтаж четырьмя шурупами
• Защита от перегрева двигателя
• Изготовлен из АБС-пластика
• Может работать постоянно или включаться периодически
• Простое обслуживание
• Класс защиты IP24 для вентиляции ванной
• Гарантия 5 лет

Технические характеристики

Напряжение, В:	220
Потребляемая мощность, Вт:	14
Производительность, м3/ч:	97
Уровень шума на расстоянии 3 метра, дБ(А):	35
Диаметр подключения, мм:	100
Длина патрубка, мм:	55
Масса, кг:	0,44

Чертеж и размеры



A	X	E	⌀d	C	F*
150	135	55	100	22	8

*толщина обратного клапана (у моделей с такой опцией)

Как это работает

 Алгоритм 1.

Standard

Для выбора этого режима необходимо на плате установить джампер (перемычку) в положение, как указано на рисунке 1.

Время задержки выключения можно установить с помощью поворота ручки Time. Подключение вентилятора происходит по следующей схеме:

Для подключение необходимо постоянная подача напряжения на клемму L. Выключатель S2 замыкает и размыкает подачу напряжения на клемму T. При размыкании начинает работать таймер Time.

Алгоритм 2. Comfort

Если во время работы вентилятора опять включить освещение, то вентилятор приостановит свою работу и продолжит работать в прежнем режиме после отключения освещения. При этом таймер не обнулится и продолжит отсчет с момента остановки. Если освещение было включено больше чем на 90 секунд, то работа вентилятора начнется снова по алгоритму 2.

Подключение производится также по трехпроводной схеме. Выбрать этот режим можно путем перестановки джампера на плате, как указано на рисунке 2.

Как установить

Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту. Рекомендуется все места соединений герметизировать монтажным скотчем, герметиком и хомутами.

Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.

Гарантия

Производитель гарантирует нормальную работу вентилятора в течение 5 лет со дня продажи в розничной торговой сети при условии выполнения правил транспортирования, хранения, монтажа, эксплуатации и других требований настоящей инструкции.

Документация

Инструкция в формате pdf, при клике на изображение паспорт откроется в новой вкладке.

Производительность

:

97 м³/ч

Диаметр:

• 100 мм

Таймер:

есть

виды, устройство, выбор и установка

Вентиляция – это важный фактор, которым не следует пренебрегать при обустройстве ванной комнаты. Многие ошибочно полагают, что она нужна только для удаления неприятных запахов. Поэтому часто случается так, что вентиляционные отверстия заделывают при ремонте, а с неприятными ароматами борются при помощи освежителей воздуха.

На самом деле функции вентиляции значительно шире. Она должна обеспечивать нормальную циркуляцию воздуха в помещении, поддерживая определенный уровень влажности. Это препятствует появлению в ванной комнате конденсата, плесени, грибка и насекомых.

Зачастую люди отказываются от вентилятора в ванной потому, что он производит много шума. Просто не все знают о существовании малошумных и бесшумных моделей, которые совершенно не нарушают спокойствие домочадцев. Об этих полезных и удобных устройствах мы расскажем в сегодняшней статье.

Устройство

В нашей статье речь пойдет о вентиляторах, оснащенных обратным клапаном. Он представляет собой небольшой и очень простой механизм, который препятствует проникновению воздуха из вентиляционного канала назад в комнату.

Обратные клапаны обычно производятся из пластика или из нержавеющего металла. Состоят они из трех основных элементов – рамки, двух створок-заслонов и штырька, на который крепятся створки.

Помимо обратного клапана, в конструкции бесшумного вентилятора присутствуют следующие элементы: воздухозаборная решетка, аэродинамическая крыльчатка, виброгасящие вставки и двигатель.

Принцип работы

Принцип действия обратного клапана, вне зависимости от того, где он установлен – в вентиляционном канале или в канализационной трубе – будет одинаков. Он сконструирован таким образом, что движение воздуха (или воды) может происходить только в одном направлении. При попытке движения в противоположную сторону, воздух будет натыкаться на преграду из плотно закрытых створок.

Створки приводятся в действие движением воздуха, которое, в свою очередь, осуществляется при включении вентилятора. Таким образом, воздух втягивается до тех пор, пока вентилятор не отключится. После отключения створки захлопываются, преграждая воздуху обратный путь.

За счет чего вентилятор бесшумен?

Бесшумным вентилятор для ванной комнаты становится, благодаря некоторым особенностям конструкции, о которых мы вкратце расскажем.

• Во-первых, в устройстве двигателя предусмотрены специальные виброизолирующие элементы, которые поглощают вибрации, являющиеся главным источником шума.
• Во-вторых, производители тщательно продумывают внешний облик вентилятора. Воздухозаборная решетка имеет особую, обтекаемую форму. Кроме того, важную роль играет и выбор материала решетки – от этого зависит сопротивление воздуха.
• В-третьих, бесшумность работы достигается за счет другой модели подшипников. Помимо шумопоглощающих свойств, они обладают высокой степенью надежности и не требуют дополнительного ухода (в частности, обработки смазкой).

Типы

Производители бытового вентиляционного оборудования предлагают три разновидности вентиляторов, которые подходят для установки в ванной комнате:

• радиальные – крупногабаритные модели со спиралевидной решеткой, которые сегодня предпочитают устанавливать преимущественно в промышленных помещениях;
• осевые – представляют собой знакомые каждому устройства, которые приводят воздух в движение при помощи вращающихся лопастей; такие вентиляторы могут обеспечивать приток и вытяжку воздуха;
• канальные – наиболее тихие из всех представленных разновидностей, так как они монтируются не на стену, а непосредственно в вентиляционный канал; таким образом, шум работающего вентилятора просто не доходит до нас, так как устройство находится в отдалении.

Виды по принципу действия

В бесшумных вентиляторах могут использоваться разные виды обратных клапанов. В зависимости от принципа действия различают три типа данных устройств:

• обратный клапан управляемого типа – работает от электричества или приводится в действие вручную;
• обратный клапан самозакрывающегося типа – приводится в действие посредством натяжения или ослабления пружины;
• обратный клапан пассивного типа – работает под воздействием силы тяжести, открывается только навстречу потоку воздуха.

Обзор моделей и цены

Мы предлагаем вашему вниманию обзор лучших моделей бесшумных вентиляторов для ванной комнаты, оснащенных обратным клапаном:

Советы по выбору

• При выборе вентилятора для ванной комнаты нужно учитывать несколько важных параметров, в том числе, мощность, кратность воздухообмена и уровень шума. Бесшумными называют устройства, мощность которых находится в пределах до 26 Дб.
• Кратность воздухообмена вентилятора определяется площадью помещения. Подробнее о том, как рассчитывается необходимый воздухообмен можно прочитать в нашей статье «Вентиляция в деревянном доме. Особенности вентиляции в ванной комнате».
• Для использования в помещениях с повышенным уровнем влажности (к которым относятся туалет и ванная комната) нужно выбирать влагозащищенные модели вентиляторов.
• Также обращайте внимание на наличие дополнительных функций. Так, очень удобными являются вентиляторы, оснащенные таймером автоматического включения, датчиком движения (присутствия) и датчиком влажности.

Установка

Самостоятельный монтаж вентилятора – задача вполне выполнимая, даже для тех, кто обладает минимальным опытом ремонтных работ. Нужно только внимательно прочитать инструкцию, запастись необходимыми инструментами и долей терпения.

Легче всего устанавливаются обычные накладные вентиляторы осевого типа – именно такие используются в ванных комнатах чаще всего. Они монтируются поверх вентиляционного отверстия при помощи набора крепежей. При этом сечение воздухозаборной решетки должно соответствовать размерам вентиляционного отверстия.

Для того, что подключить вентилятор к сети, нужно подвести к нему кабель от ближайшей распределительной коробки (если вентилятор в данном помещении устанавливается впервые). Не забывайте, что проводку нужно полностью обезопасить от воздействия влаги – провода можно проложить в штробы, спрятать в специальные каналы, скрыть под навесным потолком или фальш-стеной из гипсокартона.

В следующем видеоролике канала Youtube можно посмотреть как самостоятельно монтировать бесшумный вентилятор в ванной комнате.

Если ванная комната оснащена окном, можно попробовать сделать бесшумный вентилятор самостоятельно. Самодельный вентилятор крепится к окну. Работать он может и на вдув и на выдув. При работе такой вентилятор практически не издает звуков.

Как выбрать вентилятор для ванной с обратным клапаном?

Система вентиляции является одним из основных компонентов в общей системе инженерного обеспечения жизнедеятельности зданий. Основное его назначение заключается в самом термине, переводимом с латыни как «проветривание». Нормальная работа вентиляции должна обеспечивать комфортные и санитарно-гигиенические условия проживания населения, а для промышленных предприятий – соблюдение нормативных и проектных показателей по содержанию вредных веществ, загазованности, допустимых выбросов, безопасности.

В функции систем вентиляции входит обеспечение баланса объемов поступающего и выходящего воздуха с соблюдением требуемой кратности воздухообмена, обеспечение необходимой температуры, влажности и чистоты воздушной среды.

Классификация систем вентиляции

Системы вентиляции классифицируют как по назначению, так и по способу организации воздухообмена.

По назначению существуют следующие виды вентиляции:

1. Приток, который подает определенное количество воздуха в здание или комнату.
2. Вытяжка, обеспечивающая удаление отработанного воздуха.
3. Приточно-вытяжная система комбинированная, включающая в себя элементы обоих типов.

По способу организации воздухообмена вентиляция подразделяется на:

• Естественная, в которой степень воздухообмена определяется разностью давления воздуха снаружи и внутри здания. При этом естественная вентиляция может быть неорганизованной, при которой воздухообмен осуществляется через неплотности или открытые двери, окна, форточки, или организованной – через систему вентиляционных шахт, каналов, проемов.
• Механический, в котором перепад давления создается вентилятором, а работоспособность обеспечивается различными приборами и оборудованием – фильтрами, шумоглушителями, регуляторами.

Устройство электромагнитного клапана

Клапан очень прост. Он содержит следующие детали.

Наружная резьба подводящего и отводящего патрубков 1/4″ и более в зависимости от расхода. Наименьшее количество воды проходит через электромагнитный клапан для капельного орошения. Малогабаритные устройства встраиваются в трубопровод с водой и работать по таймеру, который устанавливает различные режимы полива.

В последнее время появились модели совмещенные с выключателем. Доступен в интернет-магазине: популярный GARDENA C 1060 плюс электромагнитный клапан для полива. Он автоматически переключает подачу воды для полива сада.

Проблема обратной тяги

Развитие новых строительных технологий, характерное для последних десятилетий, появление новых строительных материалов и изделий, совершенных и совершенных бытовых приборов заставили население расширить свои знания в теоретическом и практическом плане организации вентиляции своей жилплощади. Борьба с «обратной тягой» стала актуальной для владельцев квартир и частных домов.

Реверсивная тяга – нарушение нормального режима воздухообмена, при котором происходит снижение скорости удаления воздуха вплоть до обратного потока по вытяжным каналам в помещение. Причинами могут быть проектные просчеты, естественные причины (падения давления как в сторону разрежения, так и в сторону ураганных порывов), различные дефекты строительных элементов (засорение, промерзание, разрушение каналов), а также самопроизвольные изменения конструкции и расчетного режима системы. .

Пример последней причины – типовой многоэтажный дом, для которого проектом заложен организованный естественный тип вентиляции. Не одно поколение знакомо с деревянными дверями и оконными рамами с форточками, сезонными кампаниями по их утеплению, шпаклевка и склейка. Расчет воздухообмена подъездов и стояков выполнен с учетом конструктивных неплотностей этих элементов. Масштабная установка герметичных пластиковых окон и более плотных по сравнению с деревянными дверей металлических дверей внесла коррективы в сложившийся баланс.

Еще одним фактором стала активная установка вытяжных вентиляторов – на вентиляционных окнах в санузлах или в составе вытяжек над газовой плитой, результатом чего стал взаимный обмен букетом запахов между соседями, что также свидетельствует о нарушенном балансе воздухообмен.

Система защиты

Одним из наиболее эффективных методов борьбы с обратным потоком является установка обратного клапана, пропускающего среду в одном направлении и не позволяющего двигаться в противоположном. В техническом отношении эти устройства относятся к защитной арматуре и применяются в гидравлических и пневматических системах, к которым относятся системы вентиляции.

Системы промышленной вентиляции в обязательном порядке оснащаются обратными клапанами, поэтому для удовлетворения возникающих потребностей населения в данной продукции не пришлось изобретать велосипед. Существующие типы конструкций были взяты за основу и адаптированы для бытовых нужд с учетом необходимых затрат, габаритов и требований к конструкции. Для бытовой сферы оказались применимыми основные конструктивные решения, применяемые в промышленности:

• Лепесток , у которого рабочим органом является диск, закрепленный на оси. Масса диска рассчитана на раскрытие потоком воздуха в обычном режиме и хлопанье в случае обратной тяги.
• Жалюзи … Рабочие пластинчатые створки устанавливаются на оси, открывание и закрывание происходит от движения воздуха в прямом или обратном направлении.
• Клапаны мембранные работают по принципу решетки, одна или две мембраны из мягкого материала (пленка, пластик, резина), закрепленные с одной стороны, служат заслонками.

Перечисленные конструкции могут применяться в системах как с естественной, так и с приточно-вытяжной вентиляцией, а по механизму действия являются пассивными, в отличие от следующей, которая содержит активный элемент.

• Затвор дисковый обратный (поворотный для промышленной арматуры) двухдисковый (аналог двухстворчатого, двустворчатый) с пружинами, обеспечивающими герметичность затворов. Для открытия пружины рассчитаны на определенное давление потока воздуха, как правило, создаваемого вентилятором, поэтому дисковые затворы практически не используются для естественной вентиляции.

Основными характеристиками обратного клапана, определяющими возможность его применения, являются проходное сечение, пропускная способность и герметичность затвора при срабатывании.

Первые два параметра должны обеспечивать нормативы воздухообмена, установленные санитарными и строительными нормами. Для жилых комнат этот показатель составляет 3 куб.м/час на 1 кв.м. площади или 30 куб.м/час на 1 человека, для стандартной кухни с 4-х конфорочной газовой плитой не менее 90 куб.м/час. Для бытовых вентиляционных систем в основном применяют обратные клапаны диаметром от 50 до 150 мм (или соответствующего размера для квадратной или прямоугольной конструкции).

К сожалению, производители арматуры, выпускаемой для населения, практически не указывают в паспортах пропускную способность или коэффициент пропускной способности Ксв, в отличие от производителей промышленного назначения. Остается либо довериться их профессионализму и ответственности, либо самостоятельно проверить работоспособность клапана.

Индикатор эталонный для проверки нормальной тяги в вентиляционном канале есть пламя спички или зажигалки или тетрадного листа. Горящий факел должен отклоняться в сторону тяги, лист должен удерживаться силой вакуума . Если прислониться к вентиляционному отверстию неповоротного клапана любого типа, его створки (жалюзи, мембрана) должны открыться. Если повторить операцию, повернув вентиль на 180°, тяги должно хватить, чтобы закрыть его, а герметичность можно проверить той же зажигалкой.

Указанный метод пригоден только для проверки выпускного обратного клапана вентиляции как самостоятельного изделия. Для удобства и простоты монтажа все чаще предлагаются модульные варианты – вентиляционная решетка с обратным клапаном, они же с вентилятором, блок воздуховода с ними со встроенным фильтром, датчиком температуры и так далее.

Технические характеристики

Вышеописанный колпак с обратным клапаном имеет диаметр воздуховода 125 мм. Производительность достигает 140 м3 в час. В конструкции не предусмотрено наличие таймера. Конструкция не защищена от брызг.

Мощность 10 Вт. Габаритные размеры 180х180х99,5 мм. Вес устройства 0,65 кг. Работает от сети 220В. Перед покупкой устройства следует учесть, что в нем нет датчика влажности.

Проблемы с вентиляцией жилых помещений

Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях, значительно реже в качестве приточных. Это вполне объяснимо, так как изначально предполагается, что в дом или квартиру будет поступать чистый и свежий воздух, а устройства защиты должны быть установлены со стороны удаления загрязненного или отработанного воздуха.

В целом к ​​устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблемы с обратной тягой чаще всего возникают в результате ошибок или нарушений при установке или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых высотных зданий. В отличие от систем электроснабжения, водоснабжения и отопления, система вентиляции не находится под контролем каких-либо коммунальных служб или инспекций и не контролируется управляющими компаниями. В результате жильцы решают проблемы каждый по-своему, наслаивая свои ошибки на чужие, в том числе «запирая» движение воздуха с помощью вентиляторов и клапанов как на соседей, так и на себя.

Именно по этой причине привлечение специалистов просто необходимо для этих работ, от расчетов и проектирования до пуско-наладки систем и устройств.

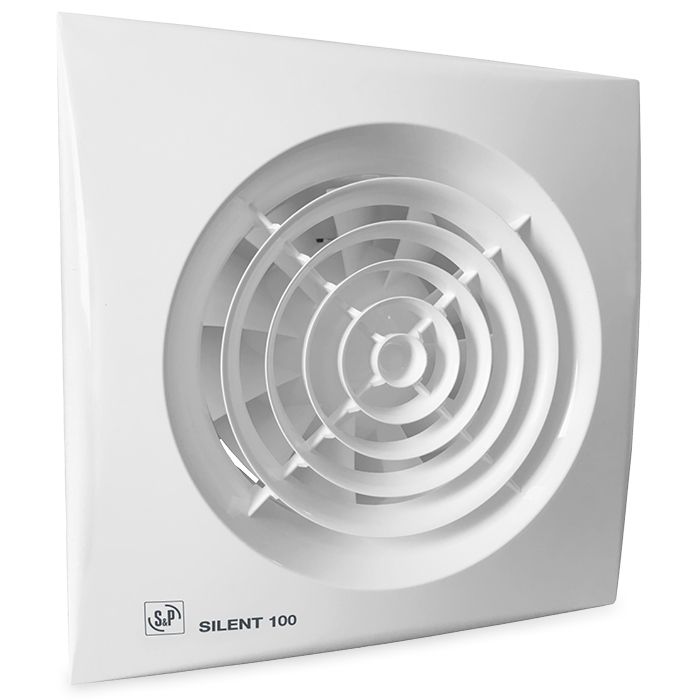

Обзор вытяжки Soler & Palau SILENT-100 CZ

Данное оборудование можно приобрести за 1800 руб. Это накладной осевой вентилятор мощностью 8 Вт. Загрязненный воздух не будет попадать в помещение через устройство. Устройство обрабатывает 95 м3 в час. Он заключен в водонепроницаемый корпус. Установив описанную вытяжку с обратным клапаном, вы сможете управлять ею механически. Уровень шума при работе 27 дБ.

Устройство имеет одну рабочую скорость. Оборудование не имеет регулировки высоты и таймера. Диаметр установки 100 мм. Цвет тела белый. Вытяжка соответствует второму классу электробезопасности. Питается от сети 230 В. Габаритные размеры 15,8 х 15,8 х 8,4 см. Вентилятор весит 0,57 кг.

Обзор вытяжки серии Electrolux EAFR 100

Альтернативным рыночным предложением выступает модель EAFR 100 от компании Electrolux, которую вы можете приобрести за 1500 рублей. Вентилятор осевой; он размещается на поверхности во время монтажа. Мощность достигает 15 Вт. Оборудование не пропускает загрязненный воздух в помещение.

Устройство способно обрабатывать 100 м3 воздуха в час. Корпус водонепроницаем. В конструкции нет таймера и регулировки по высоте. Уровень шума 30 дБ. В его основе пластик. Установочный диаметр 98 мм. Размеры: 15х14х7,5 см, вес блока 0,46 кг.

Характеристики модели

Если вы хотите приобрести вытяжку для унитаза с обратным клапаном, то вам стоит обратить внимание на ту модель, которая была описана выше. Устанавливается на воздуховод диаметром 100 мм. В оборудовании не предусмотрен таймер и защитное исполнение. Уровень шума при работе достигает 35 дБ.

Габаритные размеры 150х150х85 мм. Вес устройства 0,5 кг. Питается от сети 220 В. В конструкции отсутствует датчик влажности. Производительность достигает 97 м3 в час.

Обзор вентилятора ЭРА 4С

Если вы хотите приобрести вытяжку с обратным клапаном, обратите внимание на модель, указанную в подзаголовке. Его стоимость всего 380 рублей. Вентилятор потолочный, его мощность 14 Вт. Благодаря обратному клапану загрязненный воздух не будет проходить в помещение. Устройство способно обрабатывать 97 м3 в час. Имеет водонепроницаемый корпус.

Таймер и регулировка высоты, как и у вышеописанного устройства, в этом устройстве отсутствует. Оборудование может работать на одной из двух скоростей. Управление электронное. Уровень шума держится на отметке 35 дБ. В его основе пластик. Диаметр установки достигает 100 мм. Этот вытяжной вентилятор с обратным клапаном имеет москитную сетку. Габаритные размеры устройства составляют 15х15х8,4 см, а вес 0,48 кг.

Бесшумные вентиляторы для ванных комнат с обратным клапаном, настенные

( кол-во товаров: 72 )

Надлежащая вентиляция в ванной комнате необходима, особенно когда после долгой расслабляющей ванны в ванной комнате много пара и влажного воздуха? С ним борются практически все, и вентиляторы для ванной — эффективное решение проблемы. Они идеально подходят для удаления пара, загрязненного и спертого воздуха, что делает их незаменимой частью всех ванных комнат. С таким устройством, как вентилятор для ванной комнаты, вы практически без усилий быстро избавитесь от влаги в помещении, а ваши стены останутся целыми на долгие годы.

Незаменимые вентиляторы для ванных комнат с обратным клапаном

Широкий ассортимент вентиляторов, представленных на рынке, может затруднить выбор подходящей модели. В нашем магазине вы найдете только самые качественные товары, сочетающие в себе отличный дизайн и функциональность. Представленные в каталоге устройства ценятся за высокоэффективную бесшумную работу. При этом оборудование имеет небольшие размеры, поэтому его можно установить даже в очень маленьких помещениях. Ознакомьтесь с нашим предложением и выберите изделие, идеально подходящее к дизайну вашей ванной комнаты.

Каждый вентилятор для ванной в предложении магазина является гарантией высокого качества. В нашем каталоге представлены самые разные модели, в том числе изделия, оснащенные инновационными решениями. Агрегаты с обратным клапаном выбирают покупатели гораздо чаще, поскольку они имеют встроенный вентиляционный элемент, который, монтируемый на фланце вентилятора для ванной комнаты, эффективно препятствует обратному забросу воздуха в помещение. Это эффективно удаляет влагу и грязь из ванной комнаты. Помните, что правильная вентиляция ванной комнаты является залогом поддержания гигиены в этом помещении.

Эстетичный внешний вид наших вентиляторов для ванных комнат

Производимые нами вентиляторы для ванных комнат отличаются универсальным дизайном и классическими цветами, благодаря чему они прекрасно смотрятся в любой ванной комнате. Благодаря использованию инновационных решений устройства представляют собой сочетание элегантного дизайна и удобного управления. Они надежны даже в очень сложных условиях. Модели, оснащенные обратным клапаном, являются безотказными изделиями, эффективно удаляющими влагу из ванной комнаты.

Изделия из нашего ассортимента высоко ценятся не только за их эффективность и превосходный внешний вид, но также за простоту установки и принцип работы. Компоненты, используемые для крепления, позволяют даже неопытному человеку прочно закрепить устройство как вертикально, так и горизонтально. Тихий вентилятор для ванной — мечта каждого, поэтому мы представляем коллекцию лучших моделей, которые оправдывают ожидания даже самых требовательных клиентов.

Вентиляторы для ванных комнат с обратным клапаном – зачем нужен клапан?

На рынке представлено множество моделей вентиляторов, но для того, чтобы приобрести лучший товар, оптимальным решением являются вентиляторы для ванных комнат с обратным клапаном. Стандартные вентиляторы способны эффективно нагнетать воздух в вентиляционный канал, тем самым усиливая циркуляцию воздуха и в конечном итоге удаляя ненужные запахи или влагу из ванной комнаты. Однако, к сожалению, после выключения вентилятора воздух может изменить направление циркуляции и начать скапливаться в воздуховоде. В конечном итоге воздух, вместо того, чтобы выбрасываться в дымоход и наружу здания, будет возвращаться в ванную комнату.
