схемы и правила монтажа + советы по выбору канального вентилятора

Образование конденсата, повышенная влажность, неприятный запах и грибок на стенах – проблемы, которые возникают при отсутствии вентиляции в ванной комнате и туалете. Согласитесь, что почерневшие от плесени швы между плиткой испортят вид любого помещения. К тому же, такое соседство вредит здоровью. Поэтому многие домовладельцы обустраивают принудительную вентиляцию, монтируя вентиляторы. Наиболее функциональные модели которых оснащены различными датчиками и таймерами.

В этой статье речь пойдет именно о таких приборах — оснащенных гигростатом. Мы детально разберем, зачем устанавливать вытяжное устройство, на что обратить внимание при покупке канального вентилятора. Также подробно расскажем, как подключить вентилятор с датчиком влажности и поделимся рабочими схемами.

Содержание статьи:

• Зачем устанавливать в ванной вентилятор?
• Особенности вытяжных вентиляторов
  • Как работает вентилятор с датчиком влажности?
  • Типы встроенных датчиков влажности
• Советы покупателям вентилятора с гигростатом
• Монтаж вентилятора с датчиком влажности
  • Этап #1 — проверка естественной вентиляции
  • Этап #2 — выбор схемы подключения вентилятора
  • Этап #3 — установка вентилятора в воздуховод
  • Этап #4 — проверка правильности работы вентилятора
• Выводы и полезное видео по теме

Зачем устанавливать в ванной вентилятор?

В многоквартирных домах имеются вентиляционные шахты. Они предназначены для обеспечения воздухообмена. Как показывает практика, такие конструкции редко обслуживаются. Поэтому отработанный воздух из помещения выводиться плохо.

Согласно нормативам, отток влажного воздуха из помещения должен быть не менее 25 м³/час. Приток свежего воздуха осуществляется посредством приточной вентиляции или через клапаны, которые монтируют и .

Нарушения микроклимата в комнате могут привести не только к появлению грибка, но и испортить бытовую технику, а также мебель: ржавеет стиральная машинка, деформируется поверхность шкафчиков из ДСП, портятся металлические части сантехники.

Плохой приток свежего воздуха приводит к образованию повышенной влажности в комнате. Конденсат оседает на потолке и стенах. Постоянная сырость провоцирует развитие плесени и затхлости, портится плитка и покрытие стен

Рекомендуется устанавливать вытяжное устройство даже если в комнате есть окно. Потому что оно не способно в полной мере обеспечить удаление излишков влаги. После длительного проветривания сухими становятся только рядом расположенные стены, на остальных остается конденсат. Да и в зимнее время долго держать открытым окно не получится.

Функции вытяжных вентиляторов:

• устранение излишней влаги;
• улучшение циркуляции воздуха;
• удаление неприятных запахов;
• регуляция температуры.

Благодаря работающей вытяжке в ванной и туалете всегда будет чистый и свежий воздух.

Особенности вытяжных вентиляторов

Выпускается несколько модификаций вытяжных вентиляторов. Они бывают шнурковыми, с таймерами, датчиками движения, переключателями режимов и т.д.

Самые популярные варианты вытяжных вентиляторов оснащены встроенными датчиками влажности. Они вытягивают душный воздух из помещения, контролируют уровень влаги и потребляют небольшое количество электроэнергии

Наибольшей эффективностью обладают модели с датчиком влажности — они включаются в работу автоматически, когда уровень влажности в помещении повышается. Производители вытяжных систем выпустили такие «умные» вариации вентиляторов, чтобы повысить уровень комфорта пользователей — ведь после приема душа можно и забыть вручную включить или выключить вентилятор.

Как работает вентилятор с датчиком влажности?

А теперь поговорим о том, как работает датчик влажности, установленный в вытяжном вентиляторе. Внутреннее устройство и принцип работы таких приборов практически не отличается от стандартных вытяжных устройств. Когда включается двигатель, лопасти начинают раскручиваться. Это приводит в движение воздух и вытягивает его вместе с каплями влаги в шахту вытяжки.

Монтироваться вытяжка с датчиком может на потолочную или настенную вентиляционную шахту. Корпус и детали изделия изготавливаются из водостойких материалов. Электрические части имеют качественную изоляцию.

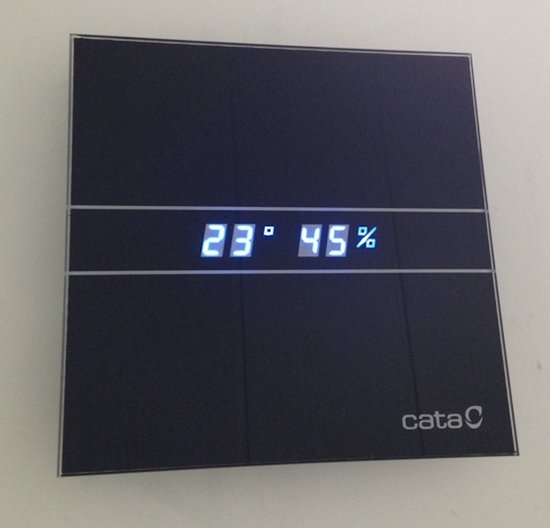

Самые дорогие модели вытяжных систем с датчиком влажности дополнительно оснащены подсветкой, а также специальным обратным клапаном, который из воздуховода не впускает неприятные запахи и пыль в комнату

Датчик влажности в вентиляторе может работать как по таймеру, так и автоматически. Во втором случае вытяжная система включается, когда уровень влажности в помещении превышает норму.

Схема работы вентилятора с датчиком, контролирующим уровень влажности. Когда уровень влаги повышается изделие включается и работает, пока показатели не придут в норму. Выключение происходит по таймеру задержки

В общем, датчик влажности или гигростат в вентиляторе – это специальный элемент, что позволяет измерить уровень влажности в воздухе и запустить вытяжное устройство без участия человека. И все это благодаря высокой чувствительности датчика к конденсату. Работает он по принципу термостата, вентиляция включается только при влажности выше 40%.

Вытяжные системы со встроенным гигростатом оптимально подходят для установки в ванной, помещениях для сушки белья, а также туалетах. Могут использоваться в качестве вентиляции подвалов в частных домах.

Типы встроенных датчиков влажности

Датчиками влажности обычно оснащены модели осевых канальных вентиляторов. В корпусе изделия вмонтирована плата небольших размеров. В гигростате есть два предела: верхний и нижний.

Чтобы вентилятор долго и правильно работал, нужно его правильно настроить. В структуре датчика имеется регулятор, который оснащен шкалой влажности. Значение уровня влаги выставляется посредством вращения потенциометра

Некоторые вариации настроены с завода и регулировке не поддаются. На остальных диапазон срабатывания можно выставить самостоятельно.

Виды датчиков:

• Резистивный – при изменении уровня влажности, изделие изменяет сопротивление и запускает двигатель вентилятора.
• Диэлектрический – имеет в конструкции конденсатор. При повышении влажности между обкладками изделия меняется диэлектрическая проницаемость среды.
• Термисторный – улучшенный аналог резистивного датчика. Обладает повышенной точностью.
• Оптический – определяет концентрацию влажности по прозрачности воздуха.
• Механический – когда влаги в помещении становится больше, меняется длина материала, из которого изготавливается датчик.

Когда уровень влажности достигает запрограммированных значений в датчике, срабатывает реле. Оно замыкает электроцепь двигателя и вентилятор начинает раскручиваться.

Советы покупателям вентилятора с гигростатом

Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью,  и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.

Для эксплуатации в ванной или туалете лучше всего подходят . Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.

Существует несколько вариаций исполнения канальных вентиляторов по форме. Они бывают круглые, квадратные и прямоугольные. Выбирается модель под форму вытяжной шахты в комнате

Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.

Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9. Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м³ *9 (кратность воздухообмена) = 202,5 м³. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м³.

Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.

Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с на рынке.

Монтаж вентилятора с датчиком влажности

Вытяжная система с датчиком влажности монтируется аналогично простейшему вентилятору. Отличатся может только схема подключения прибора. Обязательно нужно посмотреть инструкцию по установке вентилятора. Обычно в паспорте производители приводят правильную схему подключения.

Устанавливать вытяжное изделие следует при снятом напряжении электросети. До монтажа нужно подготовить вытяжную шахту и проверить ее на проходимость и наличие засоров.

Этап #1 — проверка естественной вентиляции

Перед подключением вытяжной системы, шахту вентиляции нужно почистить от мусора, пыли и убрать паутину. Далее проверяют проходимость воздуховода с помощью горящей спички, зажигалки или листа бумаги.

Для проверки наличия потока воздуха, открытый огонь подносят к вентиляционному отверстию. Если пламя отклонилось в сторону воздуховода, значит тяга есть

Проверить естественную вентиляцию можно и без специальных приборов. Для этого лист бумаги прикладывают к отверстию вытяжки (душнику) и отпускают. Если лист не упал, значит с потоком воздуха все хорошо

При слабом потоке воздуха или его отсутствии, нужно найти засор и прочистить вытяжную систему. Если самостоятельно не получается обнаружить засорение, можно обратиться в специальные службы, они .

Перед установкой вентилятора нужно убедится, что и свежий воздух поступает в ванную или туалет. Попадать в помещение он может через окна или щели под дверями. Если же помещение полностью герметично (глухие окна, нет щели между дверным полотном), нужно установить в дверь специальные решетки.

Этап #2 — выбор схемы подключения вентилятора

Для подключения вентилятора в ванной или туалете может применяться несколько схем подключения. Отличаются они между собой вариантом подведения питания к вытяжному устройству.

Проводку под вытяжку лучше прокладывать во время ремонта, чтобы спрятать ее в стену. Если такой возможности нет, замаскировать кабель можно посредством декоративного короба или специальных накладок.

К электросети вытяжную систему подключают с помощью отдельного выключателя, или через датчик.

Схема подключения вентилятора через лампочку. Устройство подключают параллельно освещению. Когда свет включается, канальный вентилятор начинает работать. При отключенной лампочке, изделие не функционирует

Схема подключения вытяжного вентилятора с отдельным включателем. В этом варианте нужно самостоятельно включать и выключать вытяжное устройство

Для вытяжных устройств с гигростатом такие методы подключения не подходят.

Есть специальная схема для включения канального вентилятора по датчику влажности.

Схема подключения через автоматику. Она подходит для вентиляторов, которые оснащены датчиком влажности, а также для устройств, которые работают по таймеру

Подключить вентилятор с датчиком или таймером не сложно, если прочитать инструкцию и делать все по схеме. К сети 220 В подключение изделия производится через клеммную коробку, находящуюся под крышкой вентилятора.

Подключение проводов к клеммам:

• LT – кабель с фазой, идущий от внешнего выключателя;
• N – ноль;
• L – провод с фазой.

Подключают изделие через три провода — все клеммы подписаны. Вытяжную систему можно завязать от лампы освещения. Начинать работать вентилятор будет при подаче напряжения на клемму с маркировкой LT (включении света). Отключение производится через 2-30 минут после отключения лампы.

Вентилятор с датчиком влажности может включаться автоматически, когда влажность в помещении будет превышать выставленный уровень на гигрометре. Когда влаги станет меньше, изделие проработает еще какое-то время по таймеру задержки и самостоятельно выключиться.

Этап #3 — установка вентилятора в воздуховод

Перед началом монтажа вентилятора в шахту, нужно убедиться, что все провода подведены. С воздуховода нужно демонтировать декоративную решетку. Подключить устройство к электросети можно через клеммную коробку.

У каждого провода есть своя цветовая маркировка: фаза может быть красного, белого или черного цвета, а ноль – синий

Фиксируют вытяжной прибор посредством саморезов. Сначала в стене просверливают отверстия под дюбели. Потом устанавливают вентилятор и закручивают саморезы. В комнатах с отделкой стен керамической плиткой сложно аккуратно проделать отверстия. Поэтому крепление системы вентиляции осуществляется с помощью строительного герметика.

Этап #4 — проверка правильности работы вентилятора

После монтажа вентилятора с гигростатом, нужно проверить как он работает. Для этого в ванной комнате закрывают дверь и включают горячий душ на некоторое время.

От горячей воды в помещении образуется пар и становится сыро. В таких условиях (60-90% влажности) вентилятор должен будет автоматически запуститься. Далее нужно подождать, чтобы вентиляционная система вытянула влажный воздух в шахту. Если устройство правильно подключено, прибор отключится, когда уровень влаги достигнет нижнего предела, выставленного на гигрометре.

Выводы и полезное видео по теме

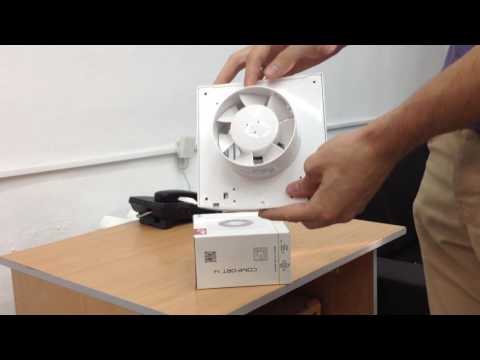

Наглядная инструкция по установке канального вытяжного вентилятора приведена на видео ниже:

Старые вытяжные системы, которые годами не видели ремонта и обслуживания, не способны обеспечить нормальный микроклимат в ванной комнате. Домовладельцы вынуждены монтировать принудительную вентиляции. Оптимальным вариантом для квартир и частных домов является установка канального вентилятора.

Особой популярностью пользуются модели со встроенным датчиком влажности. Они долго работают и включаются автоматически, когда уровень влажности в помещении «зашкаливает». Используя рассмотренные выше схемы подключения таких устройств и особенности их монтажа, можно своими руками установить вытяжной вентилятор.

Используете вентилятор с датчиком влажности? Поделитесь своим опытом с другими посетителями нашего сайта, расскажите о существенных минусах прибора, обнаруженных в процессе эксплуатации, участвуйте в обсужденииях — форма для комментариев расположена ниже.
