Вентилятор с вилкой и обратным клапаном Era Comfort 5C-01
Вентилятор с вилкой и обратным клапаном Era Comfort 5C-01 устанавливается в вытяжную шахту квартиры, дома или офиса. Применяется для вытяжной вентиляции туалета, ванной комнаты или кухни. Двигатель оборудован подшипниками. К поверхности стены корпус крепится с помощью четырех шурупов, лицева решетка крепится к корпусу. Такая модель используется, когда нет возможности подвести питание к месту установки.
Вентилятор может удалять воздух с максимальной производительностью 180 м3/ч. Диаметр патрубка, который вставляется в шахту 125 мм.
Основные свойства
- Обратный клапан
- Оснащен кабелем с вилкой длиной 1,8 метра
- Включение производится выключателем на кабеле
- Двигатель оборудован подшипниками, что увеличивает срок службы до 40000 часов
- Простой монтаж к стене вытяжной шахты четырьмя шурупами
- Двигатель оснащен защитой от перегрева
- Корпус и решетка изготовлены из АБС-пластика
- Может работать постоянно или включаться периодически
- Простое обслуживание состоит в очистке крыльчатки и проверке электрических соединений
- Класс защиты IP24 для вентиляции ванной
- Гарантия 5 лет
Технические характеристики
| Напряжение, В: | 220 |
| Потребляемая мощность, Вт: | 18 |
| Производительность, м3/ч: | 180 |
| Уровень шума на расстоянии 3 метра, дБ(А): |
36 |
| Диаметр подключения, мм: | 125 |
| Длина патрубка, мм: | 59 |
| Масса, кг: | 0,65 |
Чертеж и размеры
| ⌀d | E | F* |
| 125 | 59 | 8,5 |
*толщина обратного клапана (у моделей оборудованной такой опцией)
Как установить
Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж.
Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту. Рекомендуется все места соединений герметизировать монтажным скотчем, герметиком и хомутами.
Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.
Гарантия
Производитель гарантирует нормальную работу вентилятора в течение 5 лет со дня продажи в розничной торговой сети при условии выполнения правил транспортирования, хранения, монтажа, эксплуатации и других требований настоящей инструкции.
Документация
Инструкция в формате pdf, при клике на изображение паспорт откроется в новой вкладке.
Диаметр патрубка:
- 125 мм
Производительность
Максимальная производительность вентилятора
:180 м³/ч
Обратный клапан:
есть
Двигатель на подшипниках:
есть
Шнурковый выключатель
К лицевой панели вентилятора прикреплен шнурковый выключатель.
Выключателем можно включать и выключать вентилятор
:
есть
Вентилятор Era 4C-02 с обратным клапаном и выключателем
Вентилятор Era 4C-02 с обратным клапаном и выключателем используется для вытяжной вентиляции помещений туалета, ванной комнаты или кухни. Устанавливается патрубком внутрь существующей вытяжной шахты, к поверхности стены крепится с помощью четырех шурупов. Допускается потолочный монтаж, в этом случае патрубок вентилятора и шахта соединяется с помощью небольшого воздуховода.
Данная модель оборудована тяговым выключателем и обратным клапаном. Может удалять воздух с максимальной производительностью 97 м3/ч. Диаметр патрубка 100 мм.
Основные свойства
- Встроенный обратный клапан
- Цепочка-выключатель
- Световая индикация работы
- Монтаж четырьмя шурупами
- Защита от перегрева двигателя
- Изготовлен из АБС-пластика
- Может работать постоянно или включаться периодически
- Простое обслуживание
- Класс защиты IP24 для вентиляции ванной
- Гарантия 5 лет
Технические характеристики
| Напряжение, В: | 220 |
| Потребляемая мощность, Вт: | 14 |
| Производительность, м3/ч: | 97 |
| Уровень шума на расстоянии 3 метра, дБ(А): | 35 |
| Диаметр подключения, мм: | 100 |
| Длина патрубка, мм: | 55 |
| Масса, кг: | 0,44 |
Чертеж и размеры
| A | X | E | ⌀d | C | F* |
| 150 | 135 | 55 | 100 | 22 | 8 |
*толщина обратного клапана (у моделей с такой опцией)
Схема подключения
S1 – автомат защиты
S3 – встроенный выключатель
М – вентилятор
Как установить
Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж.
Для удаленного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту.
Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.
Все соединения рекомендуется герметизировать для предотвращения потерь воздуха и сохранения мощности вытяжки.
Порядок подключения
- снимите лицевую панель
- установите выключатель S3 в корпус
- подсоедините провода, вставив штыревые наконечники 3 к выключателю S3
- снимите с проводов изоляцию на длину 7 мм
- проведите провод питания через отверстие 1 на корпусе вентилятора
- вставьте провод в клеммную коробку X и зажмите провода винтами
- закрепите провод с помощью зажима для кабеля 2
- поставьте на место клеммник и прикрепите лицевую крышку к корпусу с помощью винта.
Гарантия
Производитель гарантирует нормальную работу вентилятора в течение 5 лет со дня продажи в розничной торговой сети при условии выполнения правил транспортирования, хранения, монтажа, эксплуатации и других требований настоящей инструкции.
Документация
Инструкция в формате pdf, при клике на изображение паспорт откроется в новой вкладке.
Производительность
Максимальная производительность вентилятора
:
97 м³/ч
Диаметр:
- 100 мм
Шнурковый выключатель
К лицевой панели вентилятора прикреплен шнурковый выключатель. Выключателем можно включать и выключать вентилятор
:
есть
типы, устройство, выбор и установка
Вентиляция – важный фактор, которым нельзя пренебрегать при обустройстве ванной комнаты. Многие ошибочно полагают, что он нужен только для удаления неприятных запахов. Именно поэтому часто случается так, что при ремонте затыкают вентиляционные отверстия, а с неприятными запахами борются освежителями воздуха.
На самом деле функция вентиляции намного шире. Он должен обеспечивать нормальную циркуляцию воздуха в помещении, поддерживая определенный уровень влажности. Это предотвращает появление конденсата, плесени, грибка и насекомых в ванной комнате.
Часто люди отказываются от вентилятора в ванной, потому что он сильно шумит. Просто не все знают о существовании малошумных и бесшумных моделей, которые совершенно не нарушают покой домочадцев. Об этих полезных и удобных устройствах мы и расскажем в сегодняшней статье.
Устройство

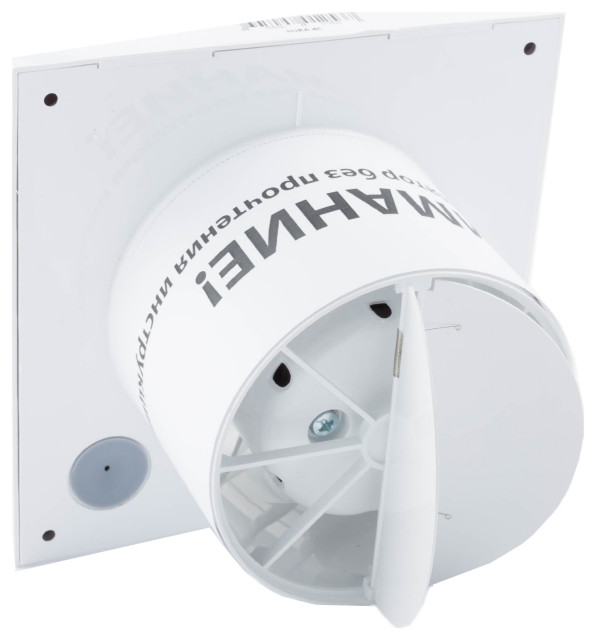

В нашей статье речь пойдет о вентиляторах, оснащенных обратным клапаном. Это небольшой и очень простой механизм, препятствующий проникновению воздуха из вентиляционного канала обратно в помещение. Обратные клапаны обычно изготавливаются из пластика или нержавеющей стали. Они состоят из трех основных элементов – рамы, двух створок и штифта, к которому створки крепятся.
Помимо обратного клапана, в конструкцию бесшумного вентилятора входят следующие элементы: воздухозаборная решетка, аэродинамическая крыльчатка, антивибрационные вставки и двигатель.
Принцип работы
Принцип работы обратного клапана, независимо от того, где он установлен – в вентиляционном канале или в канализационной трубе – будет одинаковым. Он устроен так, что движение воздуха (или воды) может происходить только в одном направлении. Если попытаться двигаться в обратном направлении, воздух натолкнется на преграду из плотно закрытых створок.
Заслонки приводятся в действие движением воздуха, которое, в свою очередь, приводится в действие вентилятором. Таким образом, воздух всасывается до тех пор, пока вентилятор не выключится. Когда вентилятор выключен, заслонки закрываются, блокируя обратный поток воздуха.
Почему молчит вентилятор?
Бесшумным вентилятор для ванной становится, благодаря некоторым особенностям конструкции, о которых мы вкратце расскажем.
- Во-первых, моторное устройство имеет специальные виброизолирующие элементы, поглощающие вибрации, являющиеся основным источником шума.
- Во-вторых, производители тщательно продумали внешний вид вентилятора. Решетка воздухозаборника имеет особую, обтекаемую форму. Кроме того, важную роль играет и выбор материала решетки — от этого зависит сопротивление воздуха.
- В-третьих, бесшумность работы достигается за счет другой модели подшипника. Помимо звукопоглощающих свойств, они очень надежны и не требуют дополнительного обслуживания (например, смазки).
Типы
Производители бытового вентиляционного оборудования предлагают три разновидности вентиляторов, подходящих для установки в ванной комнате:
- Радиальные – крупногабаритные модели со спиралевидной решеткой, которые сегодня предпочитают устанавливать в основном в промышленных предпосылки;
- осевые – всем знакомы устройства, приводящие воздух в движение посредством вращающихся лопастей, такие вентиляторы могут обеспечивать приток и вытяжку воздуха;
- канальные – самые тихие из всех представленных разновидностей, так как монтируются не на стену, а непосредственно в вентиляционный канал; таким образом, шум вентилятора до нас не доходит, так как устройство находится вдалеке.
Типы по принципу действия
В бесшумных вентиляторах могут использоваться разные типы обратных клапанов. В зависимости от принципа действия различают три типа этих устройств:
- Обратный клапан регулируемого типа – с приводом от электричества или с ручным управлением;
- клапан обратный самозакрывающийся – приводится в действие натяжением или ослаблением пружины;
- Пассивный обратный клапан – работает под действием силы тяжести, открывается только в направлении потока воздуха.
Обзор моделей и цены
Предлагаем вашему вниманию обзор лучших моделей бесшумных вентиляторов для ванной, оснащенных обратным клапаном:
Советы по выбору
- При выборе вентилятора для ванной необходимо учитывать несколько важных параметры, включая мощность, скорость воздушного потока и уровень шума. Бесшумными считаются устройства, мощность которых находится в пределах 26 дБ.
- Скорость воздухообмена вентилятора определяется площадью помещения. Подробнее о том, как рассчитать необходимый воздухообмен, вы можете прочитать в нашей статье «Вентиляция в деревянном доме. Особенности вентиляции в ванной комнате».
- Для использования в помещениях с повышенным уровнем влажности (к которым относятся туалет и ванная комната) нужно выбирать влагозащищенные модели вентиляторов.
- Также обратите внимание на наличие дополнительных функций. Например, очень удобны вентиляторы, оснащенные автоматическим таймером, датчиком движения (присутствия) и датчиком влажности.
Подробнее о том, как рассчитать необходимый воздухообмен, вы можете прочитать в нашей статье «Вентиляция в деревянном доме. Особенности вентиляции в ванной комнате».Установка
Самостоятельная установка вентилятора – задача вполне посильная даже для тех, кто имеет минимальный опыт ремонтных работ. Вам нужно только внимательно прочитать инструкцию, иметь необходимые инструменты и дозу терпения.
Проще всего установить обычные потолочные вентиляторы осевого типа – такие чаще всего используются в ванных комнатах. Они крепятся поверх вентиляционного отверстия с помощью набора крепежных элементов.
При этом сечение воздухозаборной решетки должно соответствовать размеру вентиляционного отверстия.
В следующем видео канала Youtube вы можете увидеть, как установить бесшумный вентилятор в ванную комнату самостоятельно.
Если ванная оборудована окном, можно попробовать сделать бесшумный вентилятор самостоятельно. Самодельный вентилятор прикреплен к окну. Он может работать как внутрь, так и наружу. При работе такой вентилятор практически не издает шума.
com/embed/1Ge6VTXFgKE” frameborder=”0″ allowfullscreen=””> Обратный клапан для вытяжного вентилятора
П
Пол Нил
- опубликовано
19 лет назад
Несколько лет назад я ремонтировал свою ванную комнату. При установке вытяжного вентилятора я смог получить обратный клапан для воздуховода. Кто-нибудь знает, где их можно купить онлайн?
Большое спасибо
Загрузка данных потока…
Т
Тоби
- опубликовано
19 лет назад
Попробуйте
ссылка для форматирования
> Установка > Вентиляция > Воздуховоды и прим.
= Амортизаторы.
Артикул 15665 для воздуховода 100 мм (2,75 фунта стерлингов), 15666 для воздуховода 125 мм (3,19 фунта стерлингов) и 15481 для воздуховода с плоским каналом (1,40 фунта стерлингов). Все плюс НДС и доставка 5 фунтов стерлингов
Д
Дэвид В.Е. Робертс
- опубликовано
19 лет назад
Как насчет гравитационных закрылков, например. 13629 – выглядят очень невозвратно.
л
Крен
- опубликовано
19 лет назад
Фантастическое предложение, я устанавливал грузы, вообще никаких проблем, и это намного проще, чем жалюзи с обратной тягой.
Д
Дэвид В.Е. Робертс
- опубликовано
19 лет назад
Дайте мне знать, как у вас дела – может быть обновление для моего поклонника 🙂
Н
Н
- опубликовано
19 лет назад
Недавно в моей ванной комнате был установлен вытяжной вентилятор. Дом довольно подвержен воздействию элементов, и вентилятор пропускает через него приличную тягу.
Не могли бы вы сказать мне, влияют ли они на работу вентилятора во время вытяжки?
И какой тип защиты от тяги от внешней решетки или односторонний клапан в трубе? Что лучше и почему?
Спасибо
л
Крен
- опубликовано
19 лет назад
Я бы предпочел вариант с гравитационной решеткой, поскольку при установке вентилятора вам все равно придется установить решетку, чтобы не выполнять никаких дополнительных действий.
