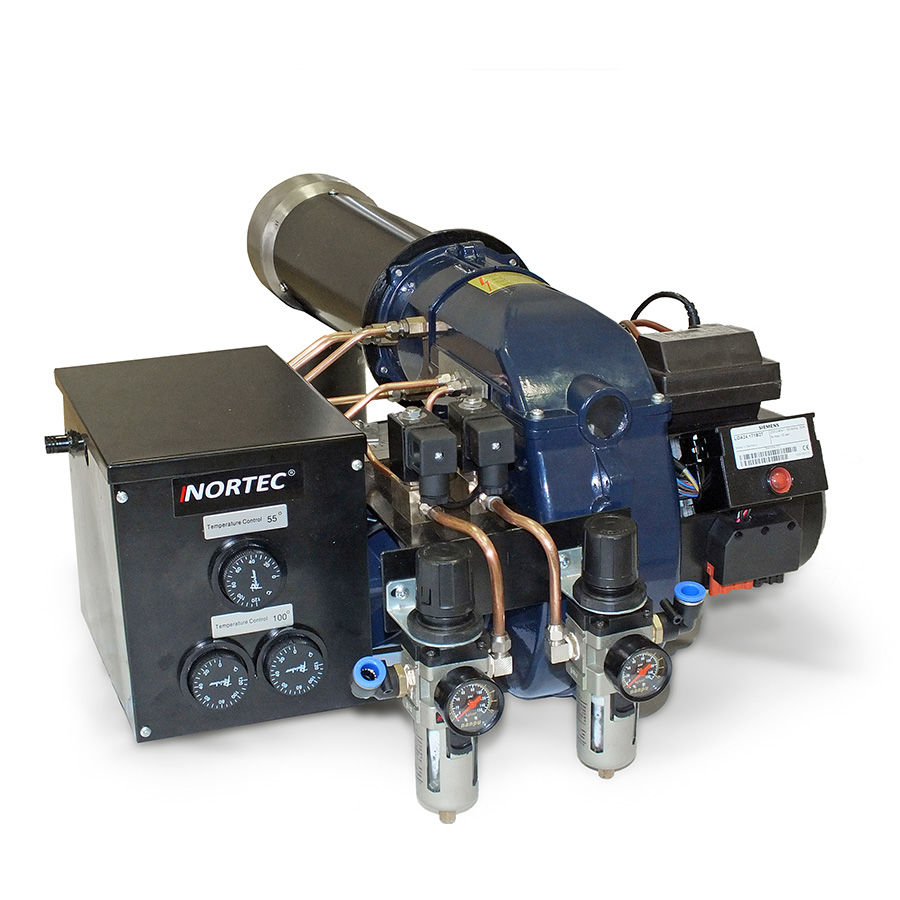

ГОРЕЛКА НА ОТРАБОТКЕ NORTEC WB 40
Горелки на отработанном масле NORTEC WB имеют ряд существенных отличий от горелок других производителей, дающих горелкам NORTEC безусловные конкурентные преимущества:
– Усиленные требования к качеству сборки и используемым комплектующим.
– 100% заводской контроль качества и предпродажная регулировка.
– Постоянная работа над конструктивным улучшением горелок.
– Форсунки с увеличенным углом распыла для оптимизации формы факела.
– Улучшенные электромагнитные клапаны
– Электронный блок управления Siemens (Сделано в Германии).
– Трансформатор Fida (Сделано в Италии).
– Насосный агрегат (подъемное устройство) с фильтром входят в комплект поставки.
Основные узлы и агрегаты горелок NORTEC WB поставляются европейскими производителями, такими как Siemens (Германия), Fida (Италия), Danfoss (Дания), что обеспечивает высокий уровень качества и безотказности.
Горелки NORTEC могут применяться как для отопления, так и в технологических процессах.
Дизельное топливо
Сырая нефть
Пиролизное (синтетическое) топливо
Газовый конденсат
Отработанные машинные и технические масла
Растительные масла и биотопливо
Жидкие животные жиры
Печное топливо
ПРЕИМУЩЕСТВА
Дополнительная фильтрация топлива
Дополнительный мелкоячеистый сетчатый фильтр в камере предварительного подогрева обеспечивает максимальную чистоту топлива перед подачей его в форсуночный узел, тем самым увеличивая межсервисный интервал форсунки.
Основной фильтр — обычный автомобильный
В качестве основного фильтрующего элемента применяется стандартный автомобильный масляный фильтр, который обеспечивает высокую степень предварительной очистки топлива и возможность быстрой и недорогой замены при загрязнении.
Предварительный подогрев воздуха
Воздушная магистраль первичного (сжатого) воздуха проходит через разогретый до 60–110 °С объем топлива в камере подогрева. Это улучшает сгорание топлива, уменьшает смолообразование, повышает КПД и увеличивает межсервисный интервал горелки.
Фильтр-влагоотделитель
Наличие фильтра-влагоотделителя в системе подачи воздуха от внешнего компрессора позволяет исключить наличие влаги и масла в топливо-воздушной смеси, что делает работу горелки более стабильной с любым типом компрессоров и повышает КПД.
Удобная регулировка вторичного воздуха
Удобная и надежная регулировка вторичного воздуха облегчает настройку горелки с любым типом котлов и теплогенераторов.
Дополнительный датчик перелива
Горелки NORTEC WB40 оснащаются дополнительным датчиком перелива топлива, что повышает безопасность эксплуатации горелки.
Легкое обслуживание
Конструкция камеры предварительного разогрева топлива обеспечивает легкое обслуживание и предотвращает заклинивание датчика уровня топлива от его загрязнения.
Все необходимые шланги в комплекте
Горелки комплектуются топливными и воздушными шлангами для удобства наших клиентов.
Горелка на отработанном топливе NORTEC WB40
89 400 ₽В наличии : 10 шт.
КупитьДоставка
- По Москве и МО собственной курьерской службой
- По России ТК Деловые линии, ПЭК, СДЭК
- Самовывоз с нашего склада в Москве
Оплата
Наличными, Visa/MasterCard, Безналичный расчет, Кредит
Гарантия
Официальная гарантия от производителя
- Обзор
- Отзывы (0)
Преимущества горелок NORTEC WB Горелки на отработанном масле NORTEC WB имеют ряд существенных отличий от горелок других производителей, дающих горелкам NORTEC безусловные конкурентные преимущества:
Усиленные требования к качеству сборки и используемым комплектующим. 100% заводской контроль качества и предпродажная регулировка. Постоянная работа над конструктивным улучшением горелок. Форсунки с увеличенным углом распыла для оптимизации формы факела. Двухканальная схема подачи первичного воздуха на моделях WB230 и WB 270 обеспечивает стабильный розжиг и широчайший диапазон регулировки мощности. Горелка WB230 имеет 2 форсунки, а WB270 – 3 форсунки для улучшения параметров факела и достижения максимальной мощности. Улучшеные электромагнитные клапаны Электронный блок управления Siemens (Сделано в Германии). Трансформатор Fida (Сделано в Италии). Насосный агрегат (подъемное устройство) с фильтром входят в комплект поставки. Мощность от 40 до 270 кВт. Технические особенности горелок NORTEC WB:Дополнительный мелкоячеистый сетчатый фильтр в камере предварительного подогрева обеспечивает максимальную чистоту топлива перед подачей его в форсуночный узел, тем самым увеличивая межсервисный интервал форсунки. Воздушная магистраль первичного (сжатого) воздуха проходит через разогретый до 60-110 С объем топлива в камере подогрева.
WB 60 | WB 120 | WB 230 | WB 270 | ||
Мощность | кВт | 30-59 | 55-130 | 130-230 | 190-270 |
Расход воздуха | м3/ч | 5 | 9,5 | 12 | 15 |
Потребление топлива | кг/ч | 3,65-6 | 6,03-13 | 14-23 | 19-27 |
Давление воздуха | бар | 0,15-0,3 | 0,2-0,3 | 0,2-0,4 | 0,2-0,4 |
Электрическая мощность | кВт | 0,68 (220/50) | 0,88 (220/50) | 1,60 (220/50) | 1,60 (220/50) |
Габариты ДхШхВ | мм | 760×515х318 | 760×515х318 | 840×610х420 | 840×610х420 |
