Скажите, от чего гаснет настенный газовый котел Веллер?
Неисправность с распознаванием пламени. Сниженное давление газа.
Неполадки с подачей газовой смеси. Некорректная работа клапана газа.
Неисправности компонентов узла розжига или разорваны их контакты. Помимо
этого может быть неисправна управляющая плата.
Не получается выяснить, в чем причина поломки, если котел стал
отключаться? По какой причине это случилось? Пользуемся аппаратом около
полугода.
Причинами прекращения работы могут стать некорректный выбор мощности
агрегата, пониженное давление газа, неполадки с выводом дыма, перебои с
электричеством, выход из строя автоматики.
Кто-нибудь сможет объяснить, какая проблема, когда падает давление в
котле при включении? Подсоединение аппарата произведено в минувшем году.
В чем может быть неисправность?
Присутствует воздух в отопительной линии.
Поврежден клапан вывода
воздуха. Требуется заменить его. Загрязнен фильтрующий элемент контура
отопления. Прочистить фильтроэлемент. Есть утечка в котле либо в трубах
отопления. Поломка крана подпитки. Неполадки с датчиком-реле протока.
Проверить и заменить, если требуется. Насос циркуляции неисправен.
Низкая скорость вращения вследствие износа лопастей.
Не смогли бы вы подсказать, в чем причина неисправности, если не может
включиться котел Weller Mars 26? Как устранить поломку?
Большая продолжительность зажигания горелочного узла показывает, что
возникло засорение датчика ионизации пламени. С целью устранения
неисправности необходимо произвести чистку датчика и повторно запустить
прибор. Датчик тяги функционирует некорректно. Приток газа в
газогорелочное устройство приостанавливается. Рекомендуем прочистить
датчик либо сменить на новый.
Скажите мне, какая бывает неисправность, когда котел не греет воду? Как
избавиться от этого? Эксплуатируем агрегат приблизительно полгода.
Осмотрите фильтр отопительной системы. В случае засора в фильтре
выполнить разборку и чистку элемента фильтра. Лопасти циркуляционного
гидронасоса имеют повреждения. Осмотреть насос и произвести замену, если
потребуется. Также проверяется циркуляция теплоносителя в трубах
отопления. Изношенность или засор отопительных труб ограничивает объем
циркулирующей воды, по этой причине аппарат прекратит процесс отопления.
Помогите понять, как заполнить газовый котел?
Такую процедуру надо выполнять в определенной последовательности.
Открыть краны спуска воздуха, которые установлены в батареях, и
проследить за работой воздухоотводчика на котле. Осторожно открывайте
кран залива, тестируя надежность в работе всех механизмов
воздухоотведения отопительной системы. Закройте на радиаторах воздушные
краны, когда заметите воду. Далее произвести закрытие клапана подпитки и
выпустить вновь воздух посредством кранов на батареях. Включите прибор и
нагревайте его до выставленной температуры в отопительном контуре,
дальше выключите насос и сделайте вторичное отведение воздуха.
Можете нам рассказать, что за поломка, если горелка котла Веллер Марс 26
включается на несколько секунд и выключается? Как это исправить?
Пользуемся прибором всего полгода.
Не определяется пламя электронным модулем: ошибка подсоединения нейтрали
и фазы. Подключить фазу и нейтраль корректно. Если изменений нет,
управляющий модуль на замену. Электрический провод электрода на розжиг
изношен или отсоединен. Соедините либо поменяйте проводку. Давление
газовой смеси слишком слабое. Повысьте его.
Скажите нам, пожалуйста, что за неисправность, если перестал запускаться
котел? Подключение агрегата произвели в позапрошлом году. Что можно
сделать?
Отсутствует разжигание. Перебои в подаче газовой смеси. Газовый вентиль
следует установить в открытое положение. Некорректная дистанция между
электродами или же их деформирование. Недостаточная искра электрода.
Судя по всему, возникли неполадки в электросети.
По каким причинам после включения газового котла слышится непонятный
бульканье, а вскоре угасает блок горелки. На дисплее высвечивается код
ошибки, который обозначает перегрев. Мне порекомендовали менять
теплообменник. Как быть?
Отключение агрегата в следствие перегрева жидкости говорит не только о
загрязнении теплообменника. Посторонние звуки раздаются и при избытке
известкового налета внутри теплообменника, и если много воздуха в
отопительной системе. Однако в первую очередь следует удостовериться,
что датчик температуры, 3-ходовой смеситель и насос циркуляции в норме.
Из-за чего газовый котел Weller издает потрескивания при нагреве?
Например, зажигается горелочный узел, начинает подниматься температура,
то слышны непонятные металлические стуки. Но если откручиваешь винты
крепежа внешней панели, в этом случае стуков нет. Что случилось?
Бывает, что котлоагрегат дребезжит и стучит, в основном во время
прекращения функционирования основного горелочного устройства. Ключевая
причина этой проблемы кроется в неодинаковом нагреве поверхностей
теплообменника, по причине грязи или известковых отложений. Вам нужно
срочно провести прочистку теплообменника.
Что за проблема, когда не отключается газовый котел после того, как
нагреется до заданной температуры? Нагрев продолжается до 85 градусов,
далее он выдает поломку. Если проводишь перезагрузку, все повторяется.
Похоже, плата управления вышла из строя, температурный датчик имеет
неисправность, сломалась датчик на перегрев. Нельзя исключать, что
случилась ошибка автоматической регулировки.
Можете рассказать, как можно понизить давление в котле Веллер Марс 26? И
возможно ли убавлять давление газовой смеси? Там размещается регулятор,
которым корректируют давление газовой смеси или же им не требуется
выполнять это регулирование?
Регулятором требуется подрегулировать давление газа, входящего в прибор.
Если оно чрезвычайно уменьшенное, газовая горелка не разгорается, когда
увеличенное, то появляется отрыв пламени от фитиля, и горелка погаснет
сейчас же после поджига. Далее манипуляции при корректировке. В
достаточной мере нагрейте прибор. Полностью откройте дымоотвод.
Поставьте основное горелочное устройство на максимальную отметку, в этот
момент факел становится жёлто-синим. Закрытием входного крана устраняем
пламя желтого оттенка. Далее выполнить контроль функционирования
котельного агрегата в различных режимах.
Под котлом есть кран, из него регулярно происходит протечка воды. Сам
прибор не стартует. Что требуется делать?
Судя по всему, имеется сброс теплоносителя из предохранительного
клапана. Этот признак свидетельствует о повышенном давлении в системе.
Также мог быть не перекрытым вентиль заполнения системы или следует
подкачать бак расширителя.
Поясните, какая причина того, что резко идет прирост давления, а также
начинает срабатывать клапан сброса теплоносителя? На экране
высвечивается всякий раз символ отопления в момент нагрева котла. Что
случилось?
Имеется неисправность термодатчика в контуре отопления. Вода имеет
плохую циркуляцию в линии отопления.
Буквально вчера возникла неисправность с газовым котлом Weller. При
работе он свистит. Я решил его перезапустить – попытка удалась, но он
все равно свистит. Возможно, кто-то скажет, в чем причина свиста?
В большинстве случаев сильный свист проявляется, когда неправильно
настроено давление на форсунках газовой горелки. Надо проверить
установленное значение и исправить при необходимости.
Спустя 5 лет безупречной работы образовалась непонятная проблема. Когда
запускаем режим отопления, то в момент нагревания сразу же увеличивается
давление, и отмечается аварийный сброс воды. Что может быть неисправно?
Видимо, износ мембраны бачка-расширителя или нет воздуха в воздушной
камере. Также может быть поломка трехходового клапана.
Агрегат в период запуска и до этого иногда гудел, а теперь грохочет еще
сильней. Вначале звук быстро исчезал, однако сейчас держится несравнимо
дольше. слышался недолго, с такой проблемой сталкивался?
Формирование излишнего грохота показывает присутствие накипи внутри
корпуса теплообменника, который нагревается не одинаково в силу
неодинаковой толщины стенок. Чем больше засорился теплообменник, тем
громче шумит агрегат, и соответственно ниже теплоотдача.
Хотели бы в отопительную систему подключить газовый котел Веллер. Не
могли бы Вы подсказать, как самому правильно ввести такой агрегат в
эксплуатацию?
Для корректного запуска в работу котельного аппарата требуется сделать
последующие мероприятия. Включаем электрическое питание агрегата.
Открыть кран газа. Потом запускаем основную горелку. В завершении
регулируем необходимую тем-ру.
Расскажите, как провести прочистку фильтра на холодную воду?
Начальный этап – необходимо освободить от воды систему горячего
водоснабжения. Следующая операция – отвернуть гайку датчика протока.
Далее вынимаем датчик и фильтр из гнезда. После этого чистим от мусора и
загрязнений.
Из-за чего перестала нагреваться горячая вода? Вода из крана льется
совсем теплая. Можете объяснить, что произошло?
Вести поиски неисправностей можно в очередных направлениях. Например,
поломка температурного датчика ГВС, следует его поменять. Также велика
вероятность того, что произошел сбой настроек по мощности на нагрев
воды.
Пожалуйста, помогите исправить неполадку с каналом дымоотведения? Уже
двое суток наблюдается обратная тяга, из-за которой дым проходит
прямиком на кухню. Дымоход делал я сам. Он состоит из металлической
трубы. Похоже, в чем-то есть ошибка.
Важной причиной является неверно выполненная конфигурация канала
дымоотведения. Иногда бывает отложение сажи на стенках трубы, которое
сильно ослабляет его функциональные возможности. Вдобавок необходимо
проверять вентиляционные отверстия в жилых помещениях.
Поясните мне, почему угасает газовый котел
Веллер Марс 26?
Сбой функции определения пламени. Понижение давления газа. Затруднение
поступления газа. Некорректная работа клапана газа. Отказ работы
элементов узла розжига либо разорваны их электрические контакты. Помимо
этого может выйти из строя управляющая плата.
Объясните, пожалуйста, в чем причина повреждения, если котел часто
выключается? Что вышло из строя? Агрегат используем в общей сложности
полгода.
Причинами отключения служат некорректно выбранная мощность прибора,
пониженное давление газа, неисправности с дымоотводом, перепады
электропитание, функциональный сбой автоматики.
Поясните мне, какая причина того, что падает давление в газовом котле?
Запуск прибора производился в том году. В чем причина?
Имеется воздух в отопительном контуре. Неисправен спускник воздуха.
Рекомендуем вам поменять его. Забит фильтрующий элемент отопительной
линии. Очистить фильтроэлемент. Случилась течь в котле или же в
трубопроводе отопления. Поломка клапана подпитки. Неисправность с реле
протока. Протестировать и сменить, если надо. Циркуляционный насос
поврежден. Плохое вращение ввиду дефекта крыльчатки.
Не могли бы Вы разъяснить, в чем причина сбоя в работе, если не
включается котел Weller? Каким образом избавиться от этого?
Увеличенный период разжигания горелочного узла показывает, что произошло
засорение термоэлектрического датчика пламени. Для устранения проблемы
требуется выполнить очистку датчика и вновь запустить аппарат.
Неправильное функционирование датчика тяги. Подача газовой смеси в
горелочный узел прекращается. Следует прочистить датчик или же
установить новый.
Кто-нибудь сможет объяснить, в чем причина повреждения, если нет
отопления во время работы котла? Как исправить? Эксплуатируем аппарат
ровно полгода.
Проверьте фильтр отопительного контура. Если фильтр грязный, разберите и
почистите фильтрующий элемент. Крыльчатка циркуляционного гидронасоса
имеет дефект. Осмотреть гидравлический насос и установить новый, если
необходимо. Кроме того, проверяйте циркуляцию жидкости в отопительном
трубопроводе. Изношенность или же загрязнение отопительного трубопровода
может снизить объем циркулирующей воды, из-за чего агрегат может плохо
функционировать на отопление.
Никак не могу разобраться, как заполнять двухконтурный котел?
Данную процедуру необходимо проводить в определенной последовательности.
Откройте воздушные вентили батарей и проконтролируйте работу клапана
удаления воздуха, которым оснащен котел. Медленно открыть кран подпитки,
тестируя исправность работы всех без исключения элементов
воздуховыведения отопительной системы. Закройте на радиаторах воздушные
клапаны, если заметите воду. Далее выполнить закрывание подпиточного
клапана и вывести повторно воздух посредством кранов на батареях.
Запустите прибор и нагревайте его до выставленной температуры в контуре
отопления, вслед за этим отключите гидронасос и проведите повторное
удаление воздуха.
Можете мне подсказать, что за проблема, если газовый котел Веллер
загорается и тухнет? Как это исправить? Эксплуатируем прибор только
полгода.
Не фиксируется пламя блоком автоматики: неправильно подключены ноль и
фаза. Присоединить фазу и ноль корректно. Если это не принесло
результата, плату под замену. Кабель электрода регистрации пламени
поврежден либо отсоединился. Подсоедините или же замените проводку.
Давление газовой смеси крайне низкое. Отрегулируйте на большее давление.
Хотел бы узнать, почему не запускается газовый котел? Монтаж агрегата
произвели в позапрошлом году. Что необходимо сделать?
Отсутствует розжиг. Трудности с поступлением газа. Газовый вентиль
необходимо открыть полностью. Не соблюден зазор между электродами или их
деформация. Неудовлетворительный разряд искры электрода. Скорей всего,
возникли неполадки в электрической сети.
Почему после старта газового котла возникает странный бульканье, а
вскоре угасает горелка. На экране отображается код ошибки, указывающий
на перегрев. Нам советуют заменить теплообменник. Как устранить
неисправность?
Прекращение работы аппарата в силу перегревания теплоносителя говорит не
только о загрязнении теплообменника. Посторонние звуки могут возникать и
при скоплении налета извести внутри теплообменника, и если много воздуха
в контуре отопления. Но в первую очередь рекомендуется удостовериться,
что температурный датчик, 3-ходовой смеситель и насос циркуляции
функционируют нормально.
Почему котел Weller Mars 26 начинает щелкать при наборе температуры? К
примеру, загорается горелочное устройство, возрастает температура, то
раздается непривычный металлический звук. Однако если выкрутить винты
крепления фронтальной обшивки, тогда стук стихает. Подскажите, какая
причина?
Периодически агрегат начинает издавать шум и треск чаще всего при
отключении основной горелки. Основная причина этого осложнения
заключается в неравномерном нагревании ребер теплообменника, по причине
засорений или известковых отложений. Вы должны в кратчайший срок
почистить теплообменник.
Почему не отключается газовый котел при наборе установленной
температуры? Нагрев продолжается до 85С, далее возникает неполадка. Если
проводишь сброс, проблема начинается опять.
Возможно, плата управления не в порядке, датчик температуры котловой
воды имеет неисправность, поломалась кнопка датчика защиты. Вполне
возможно, что произошла ошибка автоматических настроек.
Порекомендуйте, как снизить давление в настенном газовом котле Веллер? И
смогу ли я убавлять давление газа? В аппарате располагается регулятор,
которым настраивается давление газа или им не надо проводить
какое-нибудь регулирование?
Регулятор позволяет корректировать давление газа, поступаемого в
агрегат. Когда оно излишне снижено, горелочный узел не станет
разгораться, когда увеличенное, то происходит отрыв пламени от фитиля, и
горелка начнет тухнуть в скором времени после розжига. Далее мероприятия
при корректировке. Интенсивно нагреть агрегат. Открыть полностью
дымовыводящий канал. Установите основное газогорелочное устройство на
максимум, в этом случае пламя будет жёлто-синим оттенком. Закрываем кран
подачи газовой смеси, посредством чего отсечется огонь желтого оттенка. Далее выполнить контроль действий аппарата в разнообразных режимах.
Из крана внизу котла все время капает вода. Сам прибор не работает. Что
нужно делать?
Очевидно, имеется сбрасывание теплоносителя из клапана. Данный фактор
показывает, что повышено давление в системе. Также мог быть не закрыт
кран заполнения системы либо необходимо подкачать расширительный бак.
Хотелось бы узнать, в чем проблема, если постоянно возникает увеличение
давления, а также открывается клапан сброса воды? На экране
высвечивается неизменно символ отопления в момент нагрева агрегата. Что
может быть?
Имеет место повреждение датчика температуры отопительной линии.
Отсутствие правильной циркуляции теплоносителя в отопительной системе.
На днях у нас появилась неприятность с котлом Веллер Марс 26. При работе
он стал свистеть. Попытался сделать перезагрузку – попытка удалась, но
изменений не произошло. Возможно, кто-то скажет, почему агрегат свистит?
В большинстве случаев громкий свист бывает, когда некорректно выполнена
регулировка давления на горелочных форсунках. Рекомендуем проверить
регулировки газового давления и исправить, если это целесообразно.
Через 2 года нормальной работы сложилась такая ситуация. Когда включаем
отопительный режим, то при нагревании тут же идет подъем давления, и
начинается аварийный вывод воды. Что может быть неисправно?
Предположительно, повреждение мембраны бачка-расширителя или же
отсутствие воздуха в воздушной камере. Также может иметь место неполадка
с трехходовым клапаном.
Прибор при пуске и ранее издавал гул, но теперь шумит намного громче.
Первоначально звук пропадал быстро, хотя в последние несколько дней
слышится несравнимо дольше. Кто-то наблюдал такую неполадку?
Появление дополнительного шума показывает наличие минеральных отложений
внутри теплообменного устройства нагревание которого протекает
неравномерно в силу разной толщины стенок. Чем больше загрязнен
теплообменник, тем громче звук шума, и соответственно ниже теплоотдача.
Рассчитываем в частный дом подсоединить котел Weller. Не могли бы Вы
подсказать, как правильно требуется запускать этот прибор в работу?
Для корректного запуска в работу котельного аппарата требуется сделать
следующие процедуры. Подключаем электропитание агрегата. Открыть кран
газа. Потом запускаем основную горелку. Далее настроить необходимую
температуру.
Подскажите, как очистить фильтр на холодную воду?
Начальный этап – необходимо освободить от воды контур горячего
водоснабжения. Следующая операция – выкрутить гайку датчика протока.
Затем вытаскиваем датчик совместно с фильтром из полости. После снятия
чистим от мусора и загрязнений.
Почему перестает греться горячая вода? Вода из крана вытекает еле
теплая. Подскажите, что случилось?
Искать неполадки можно по следующим направлениям. В случае повреждения
датчика температуры горячего водоснабжения, нужно выполнить замену
датчика. Возможно, произошел сбой настроек мощности аппарата по нагреву
воды.
Кто-то может сказать, как прояснить ситуацию с каналом дымоудаления?
Скоро вторые сутки, как наблюдается возвратная тяга, при этом дым стал
попадать прямиком в помещение. Дымоходом занимались самостоятельно. Он
представляет собой трубу из стали. Возможно, где-то сделана ошибка.
Основной причиной может являться некорректно сделанная конфигурация
канала дымоудаления. Часто случается отложение сажи на стенках трубы,
которое сильно сокращает его функциональные возможности. Вдобавок
обязательно нужно проверять вентиляцию в помещении.
Ошибка Е1 – В системе циркуляции недостаточно давления
воды или она отсутствует. Неполадка гидравлического блока, возможно,
заедает шток. Неисправность микропереключателя датчика потока. При
отключении электроэнергии рекомендуется возобновить подачу воды.
Повысить давление до 1,2 бара и запустить отопление.
Ошибка Е2 – Срабатывание защиты от перегрева или
некорректного розжига. Данный режим устанавливается в приборе при
температуре воды +96 градусов, или вследствие неполадок с системой
розжига. Рекомендуется проверить поступление газа. Нажатием кнопки
«сброс», вновь активировать прибор.
Ошибка Е5 – Неисправность программы платы управления.
Для устранения, с помощью нажатия клавиши «сброс» производим перезапуск
агрегата. В случае если действие оказывается безрезультатным, следует
обратиться в сервисный центр.
Ошибка Е6 – Повреждение датчика системы отопления.
Вследствие некорректного выполнения функции датчиком, агрегат входит в
защитный режим. Рекомендуется выключить аппарат из сети и произвести
замену данного компонента. Так же можно вызвать сервисную службу.
Ошибка Е7 – Высокая температура теплоносителя. Цикл
защиты активируется в двух случаях: когда резко повышается температура
системы отопления до 97 градусов или когда температура горячего
водоснабжения переходит границу 81 градус. Требуется провести отключение
от системы электропитания. При снижении показателя на шесть градусов
менее рекомендуемого, выполните запуск клавишей «сброс».
Ошибка Е9 – Неисправность датчика горячего
водоснабжения. Вследствие неправильного функционирования датчика ГВС,
агрегат входит в защитный режим. Требуется обесточить его и произвести
замену датчика горячего водоснабжения или обратиться в сервисный центр.
В некоторых случаях при использовании агрегата, он может снизить
температуру на десять или пятнадцать градусов в отопительной системе, а
иногда даже отключиться. В данном случае подключение аппарата к
электросети должно производиться по средствам стабилизатора, поэтому
требуется проверить именно его. Так как непосредственно стабилизатор,
может выйти из строя, а неисправность может проявиться только тогда,
когда обнаружится неполадка, подключенных к нему энергопотребителей.
Помощь по ремонту котлов Weller
Для загородного дома хочется сделать установку настенного газового котла
Веллер Марс. Расскажите, пожалуйста, какое номинальное давление подачи
газа /метан/пропан/ данных моделей?
В этом типе оборудования величина номинального давления поступления газа
для метана/пропана составляет 20/37 мбар.
Мы используем в помещении котел этой марки. До этого вечера он
действовал хорошо. В настоящее время через 5 секунд после старта прибор
стал гаснуть. Думается, что не может доставить воду в систему.
Объясните, что за неполадка?
Вероятной причиной такого дефекта может быть электрод розжига, который
не видит огонь, либо уменьшение циркуляции.
Мне установили двухконтурный котёл mars 32 OC. При пуске горелка
воспламеняется и сразу же гаснет. Я полагаю, что нет запальной искры.
Помогите удалить данную аварию?
Требуется проверить, слышен ли звук при образовании запальной искры, в
случае извлечения провода на розжиг. Если звука нет, вы должны поменять
запальный трансформатор. Если звук есть, произведите замену запального
электрода или горелки.
Выполнил в конце 2016 года подключение данного аппарата.
Предположительно через пять месяцев возник сбой. Настраиваю температуру,
а он ее не держит. Объясните, что может быть?
Возможно, происходит сбой автоматики, и в момент подъема температуры на
65 градусов, форсунки отключаются. Необходимо подрегулировать автоматику
для правильного исполнения функций. Еще одним фактором может быть то,
что выбрана несогласованная мощность агрегата по отношению к
отапливаемой площади.
Газовый котел mars 32 в режиме ГВС работает с перебоями (практически не
работает). Наблюдается необычное поведение у него. При включении крана
ГВС воду нагревает практически до кипятка, не смотря на то, что на
датчике стоит +40 градусов. После 2-3 минут кипятка выключается, течёт
холодная вода. Через 2-3 минуты включается и снова доводит температуру
воды до кипятка. И так раза 4. После последнего нагрева до кипятка
выдает холодную воду и больше не включатся. Контур отопления работает
нормально (долго не проверял-лето). После того, как выключаю котел, и он
простоит около 2 дней обесточенным и с закрытым краном подачи воды, то
включается, и снова эти же неприятности. Что нужно сделать, может что-то
поменять?
Вам нужно заменить датчик температуры.
Столкнулся по ремонту с котлом Weller. Через несколько секунд после его
включения, он выдает ошибку Е1. Питание не подается на насос. Насос
работает, звонил обмотку, конденсатор. Питание с платы не идет. Кто-то
сталкивался в своей практике с данной проблемой?
Начать надо с того, что у этой модели происходит дважды опрос датчика
протока теплоносителя. Перед пуском насоса он должен быть разомкнут,
после – замкнут. Если любое из условий не выполнено – ошибка Е1.
Котел Веллер Марс 26. Выдает ошибку Е02, ошибка зажигания. Пламя
загорается и тухнет. При снятой крышке камеры сгорания он работает
нормально. Как только закрываешь крышку, то гаснет. Дымоход чистый,
меняли вентилятор, пневмореле, газовый клапан, электрод розжига, блок
розжига. Ничего не помогло. Электрическая сеть в норме. Кто может
помочь?
У турбированных моделей наоборот должно быть. Рискну предположить, что
либо переизбыток, либо большой недостаток воздуха.
Котел Weller mars 26. В работе сильно тактует. Например, стоит 40
градусов на отопление, он включается, быстро греет до 38-40 градусов,
горелка гаснет, температура быстро падает примерно до 32-33, и горелка
запускается опять и так по кругу. Если увеличиваю температуру, например
до 48, агрегат долго греет (на табло одна и та же температура в районе
49-50 или падает даже на градус). Когда нагреется вся вода в батареях,
горелка гаснет, и потом медленно температура падает. Горелка включается,
и вот теперь он опять начинает также тактовать. Какие мысли? Плохая
проходимость в системе отопления? Есть ли фильтр в нем? Газ не
отрегулирован? И можно как-нибудь дельту увеличить?
Похоже на типовую неисправность электронной платы, когда агрегат
перестает модулировать пламя и греет на максимуме.
Котел mars 26. Котел не запускается. Ничего не пишет (два нуля
показывает), на ресет не реагирует, кнопкой включения табло тухнет.
Агрегат двухконтурный, контур на воду закрыт двумя заглушками. Газ в
норме. Давление в системе 1.5-2 атм. Котел отключился, т. к. были
проблемы с подачей газа, давление упало до 0, но ошибок не выдает. В
прошлый раз была похожая ситуация: свет отключали на полдня, давление
упало, он не включался, выдавал ошибку (мало давления). Я поднял
давление, но он не включался все равно. Два раза протарахтит и стоит.
Каким-то образом так получилось (закачал больше 2 атм. давление и потом
решил стравить немного до 1,5), что при следующем включении
электровилки, агрегат сразу начал крутить насосом и потом включился. А в
этот раз все никак. Что это может быть?
Была похожая проблема. Котел выдал ошибку Е6, видимо ему не хватает тяги
или выхлоп плохой, выдергивал трубочки от датчика на вентилятор. Одну
трубку какую-то воткнул на вентилятор и пьезо защелкал. Сделал ресет,
аппарат быстро протестировался, запустил вентилятор и зажег горелку.
Вторую трубку не втыкал, подождал часа два, пока прогреется хорошо
система и дымоход внутренним воздухом. Выключил, потом установил все
трубки, как было, включил его, и он запустился нормально.
Помогите пожалуйста в проблеме: котел mars 32 OC не включается,
показывает ошибку Е1 (отсутствие давления в системе отопления). Давление
в норме, выше 1 бар, насос не запускается, слышен слабый щелчок. Горит
красный светодиод на датчике протока ГВС, хотя ГВС не пользуюсь, выход
там заглушен, а через вход только осуществляю подпитку агрегата.
Для начала смотрите датчик протока ГВС, чистить или заменить бронзовый
вкручивающийся “патрон”. Потом смотреть датчик протока отопления. Скорее
всего, он у Вас залит водой. Нужно менять сальник и сушить
микропереключатель.
Год назад подключили в систему данный прибор. Сегодня в момент пуска на
10 секунд загорается фитиль, а основная горелка не подхватывает огонь, и
агрегат гаснет. Как можно выйти из ситуации?
Вероятно, не работоспособен автомат розжига либо проблемы с горелкой. На
всякий случай посмотрите, не сбилась ли фазировка во время подсоединения
к электропитанию.
Ошибка Е1 – Сообщает, что
показатель давления системы понижен.
Основные факторы, способствующие появлению этой неполадки: низкое
давление теплоносителя в отопительном контуре. Нарушился контакт между
прессостатом и платой управления. Поломка реле минимального давления.
Сначала Вы должны посмотреть на показания манометра. Обычно сбой можно
устранить при использовании подпиточного крана, который установлен,
чтобы заполнить систему теплоносителем.
Когда сбой возобновляется, то вероятней всего, имеется протечка
теплоносителя. Протекать может гидравлический насос, первичный
теплообменник, защитный клапан сброса лишнего давления, поврежденные
прокладки, кран подпитки и другие детали. Утечка определяется в момент
внешнего осмотра гидрокомпонентов.
Код ошибки Е2 – Обозначает, что нет розжига.
Сигнализирует о неполадке в приборе ионизационный датчик пламени. Данный
компонент распознает наличие пламени и блокирует рабочие функции
газового котла Weller во время неполного горения главного горелочного
устройства либо при проблемах поступления газа.
Работа приостанавливается по завершении трех безуспешных запусков. Чтобы
функции восстановились, рекомендуется нажимать и удерживать клавишу
Сброс.
Неполадка с газовым клапаном – Газовым клапаном управляет электроника.
Проверку данного компонента проводят посредством замеров напряжения и
сопротивления. Если выявится, что показания расходятся с номинальными
характеристиками, надо заменить клапан на работоспособный.
Нет подачи газа в аппарат – В устройстве газораспределения имеется кран,
перекрывающий подачу газового топлива. Исходя из этого, авария в момент
старта котла может возникнуть ввиду закрытого вентиля.
Слабый контакт или нет сигнала с датчика контроля пламени.
Электронная плата повреждена – Когда процесс разжигания выполняется
безошибочно, однако аппарат в любом случае резко затухает, то скорей
всего, электроника не фиксирует пламя. В этом случае, рекомендуется
сделать ее проверку.
Отказ выполнения розжига. Это высвечивается, когда отсутствует розжиг
или наблюдается срыв пламени горелки. Необходимо сделать диагностику
соединений между устройством розжига, и электродом пламени, и также
между газовым клапаном и платой. Главным фактором отрыва пламени горелки
может быть слабая тяга.
Код ошибки Е5 – Недостаток тяги.
Для правильной и безопасной работы аппарата необходимо организовать тягу
для отвода отработавших газов, чтобы не случилось их попадание в
помещение. Вывод газов контролирует автоматикой, и когда происходят
какие-нибудь неполадки, сработает датчик по тяге, и котел блокируется.
Вероятные причины, влияющие на отсутствие тяги: малогабаритный диаметр
дымохода недочет в проектировании, засор, лед на стенках. Уменьшение
диаметра дымохода служит фактором снижения тяги.
Длина дымоходной трубы превышена Советуем тщательно изучить руководство
по установке газового агрегата и проверить соблюдение всех необходимых
требований. Слишком протяжённый горизонтальный участок дымоотводящей
трубы может послужить источником отсутствия тяги.
Неполадка прессостата-датчика тяги – Если создать в подводящей трубке
разряжение, то можно услышать характерный щелчок. Плохой контакт между
датчиком-реле тяги и электронной платой, имеется конденсат, а также
неверное соединение трубок с пневмореле.
Имеются проблемы при работе вентилятора – Произошел засор крыльчатки
вентилятора. На вале вентилятора нет смазки, отчего не вырабатывается
необходимые обороты. Нарушение контакта между вентилятором и платой,
управляющей электроникой.
Ошибка Е6 – Отказ в работе температурного датчика
системы отопления.
Данный код обозначает, что неисправен температурный датчик в системе
отопления или же слишком высока допустимая температура.
Повреждена цепь датчика температуры отопительной воды – Такая неполадка
чаще всего случается, если нет контакта температурного датчика с платой
управления, или температурная величина ниже рекомендуемой.
Через пять секунд после распознавания неполадки котел Веллер должен
восстановить рабочие функции, в случае, если неисправность возникла
случайно. Рекомендуется удостовериться в отсутствии влаги на соединителе
датчика и соединителе контроллера Если влаги нет, рекомендуется поменять
термодатчик.
Возникновение короткого замыкания датчика температуры отопительной воды
– Такая неполадка может возникнуть после короткого замыкания в цепи
термодатчика либо величина температуры жидкости выше номинальной.
Изначально рекомендуется измерить сопротивления датчика.
В случае, если параметры сопротивления различаются с номинальными,
следует заменить датчик. Если установка нового датчика не приносит
результат, замените плату управления.
Ошибка Е7 – Перегрев котла Weller Mars. Возникает
блокировка агрегата.
Включился термостат, предохраняющий от перегрева – Температурный датчик
и термостат перегрева в основном размещаются на выходной трубке
основного теплообменника. Важной функцией термостата является
обеспечение защиты прибора от повышенной температуры. Авария чаще всего
возникает из-за проблем в термостате, температурном датчике, а также при
затруднении работы основного контура циркуляции.
Повреждение температурного датчика – Плата управления получает
неправильный сигнал или нарушился контакт между платой управления и
датчиком.
Поломка термостата перегрева – Если датчик исправен, но определен
фактический перегрев теплоносителя, то, видимо, возникла проблема с
циркуляцией теплоносителя отопительного контура. Засор первичного
теплообменника либо фильтроэлемент контура отопления (недостаток
циркуляции предполагает повышенный нагрев жидкости).
Сломался насос циркуляции или имеется воздушная закупорка в отопительной
системе.
Код ошибки Е9 – Сбой в работе температурного датчика
горячего водоснабжения.
Это обстоятельство указывает, что есть неисправность термодатчика
контура ГВС или слишком высока рабочая температура.
Основные причины, предшествующие этой неполадке: температурный датчик
горячего водоснабжения поврежден. Отсутствует контакт между электронной
платой и термодатчиком ГВС. Неисправность платы управления.
Если же термодатчик ГВС рабочий и надежно присоединен с электронной
платой, но при этом аппарат выдает ошибку, то, видимо, плата управления
требует ремонта.
У меня установлен газовый котел Веллер Марс 26. В последнюю неделю почти
регулярно показывает ошибку E2 (нет розжига). После сброса кнопкой ресет
прибор изредка запускается удовлетворительно, но это происходит довольно
редко. На днях я удалил заглушку воздушную крышку, и он стал работать
намного лучше. Какая это неполадка?
Если высвечивает ошибку по тяге, есть необходимость открыть крышки
защиты. Это посодействует притоку воздуха из помещения. Далее проверить
дымоходную трубу на наличие льда и, если он есть, очистить. Если авария
связана с горением, необходимо проверить, поступает ли газ в помещение.
Нередко газовый котел выдает ошибку Е6. Помогите разобраться, о чем
оповещает она?
Данный код указывает Вам на проблемы с датчиком температуры отопления.
Скорей всего, требуется заменить его.
По какой причине не стал включаться котел Weller Mars 26? И еще нередко
загорается ошибка Е7. Что делать?
Эта неисправность обычно выдается в силу различных проблем в термостате,
датчике температуры, а также при затрудненной работе главного контура
циркуляции. Вероятно, есть перегрев жидкости в теплообменнике. Если
термостат и термодатчик исправны, то проблема с электронной платой.
Следует поменять ее.
Что за проблема, если аппарат не может запуститься и выдается ошибка E1?
В системе давление нормальное, утечек не видно. Отключаю от
электричества, но неполадка не удаляется. В чем дело?
Код неисправности может указывать на низкое давление теплоносителя в
контуре отопления. В данном случае необходимо проверять датчик давления.
Очевидно он поврежден.
Неполадка аппарата такая: горячее водоснабжение установлено на
температуру 45 градусов. Когда открываешь кран горячей воды, горелка
загорается на несколько секунд и затем затухает. Такой круговорот
возникает постоянно. Из крана идет то холодная вода, то теплая (не
горячая). Периодически высвечивает код ошибки Е7. В чем проблема?
Этот код указывает, что перегревается жидкость контура горячего
водоснабжения. Вероятней всего, имеется засорение теплообменника, или
термостат имеет неверные настройки.
У нас следующая неполадка. Во время розжига аппарат уходит в ошибку
(срывает пламя). Если перезагружаем его, он нормально включается, но
только разжигается горелочное устройство, можно услышать какие-то
щелчки, и снова высвечивается код Е2. Произвел замену электрода
ионизации, промывал датчик протока удалял землю с вилки, но результата
нет. Кто сталкивался с таким?
Такая проблема возникает по трем причинам. Поломка электрода розжига.
Трудности с поступлением газа. Повреждена плата управления.
Котел автономно отключился и выдает код Е1. Что можно сделать?
Низкий уровень воды в аппарате или же неисправен датчик реле давления. Вначале заполните систему отопления.
Газовый котел выключается с сообщением кода ошибки Е5. Прочищал и
продувал – результат нулевой. Как исправить?
Данный код оповещает о неудовлетворительной тяге, и нужно проверить
дымоходный канал. Вероятно, что случилось залипание мембраны. В
противном случае, требуется обратиться в сервисную организацию для
тщательной проверки котла с последующим его.

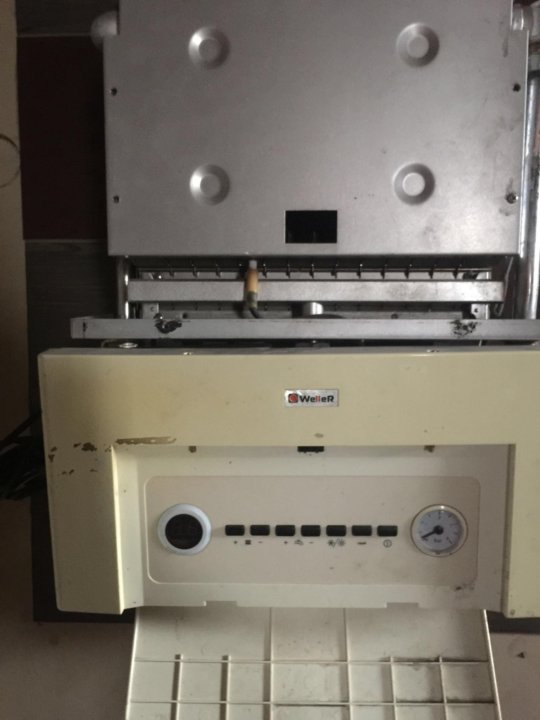

В доме стоит настенный газовый котел Weller Марс 32. Стала высвечиваться
ошибка E9. Сам прибор выполняет работу, уровень температуры воды
настраиваем мануально. Когда монтировали его, кажется, перегрели,
поскольку включался автоматический режим температуры. Наружный датчик
температуры воздуха у нас отсутствует. В чем причина и как исправить?
Предположительно, вышел из строя датчик температуры горячего
водоснабжения. Иногда бывает дает сбой плата электроники.
Котел в работе где-то две-три минуты, затем прекращает действовать
газовая горелка, и появляется ошибка Е5. Она мигает не более минуты,
горелочное устройство, вновь включается, и агрегат выполняет функции в
норме еще 5-6 минут, и так постоянно. Этот сбой, исходя из инструкции по
эксплуатации, обозначает, что сработал датчик тяги, однако канал
дымохода без засоров, отработавшие газы выходят нормально. Кто-нибудь
может объяснить, в чем причина неполадки?
В данном случае, вероятными источниками отсутствия тяги могут быть:
повреждение датчика по тяге. Нарушился контакт между датчиком-пневмореле
и электронной платой. Имеется конденсат, а также некорректное
подсоединение трубок к прессостату. Повреждение компонентов вентилятора.
Предположительно, он функционирует на низком крутящем моменте.
После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда
идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10
давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?
БАКСИ – ЭКСПЛУАТАЦИЯ
В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый
сезон.
БАКСИ – НАСТРОЙКИ
Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?
BOSCH – РЕМОНТ
Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать,
чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?
BOSCH – РЕГУЛИРОВКИ
Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?
ARDERIA – РЕМОНТ
Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в
неисправности трехходового клапана (утечек с радиаторов нет)?
ARDERIA – РЕГУЛИРОВКИ
В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения
вентилятора и прочее. Возможно ли реально уменьшить мощность?
Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также
заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18,
котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка
на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в
чем может быть неисправность?
BUDERUS НАСТЕННЫЕ
В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном
который стоит на ГВС?
VAILLANT – РЕМОНТ
Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus
VU/5-5 по сравнению с /3-5?
VAILLANT – РЕГУЛИРОВКИ
Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает,
даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.
DAEWOO
В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы –
летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?
ELECTROLUX
Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа
через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?
KOREA STAR
Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет
холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?
FERROLI
Неисправность котла ферроли домипроджект 24 – настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не
отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?
JUNKERS
В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при
работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?
NAVIEN
Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все
равно 2 мин. крутит.
OASIS
Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом
разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?
SAUNIER DUVAL
Неисправность газового котла Сеньор Дюваль – датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода,
но при этом давление воды в квартире хорошее. Как устранить неполадку?
VIESSMANN
В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на
расстоянии 1м от стены.
WESTEN
Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.
BERETTA
Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?
ARISTON
Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление
падает до нуля, хотя вода регулярно набирается. Что с давлением?
SIME
Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?
SOLLY
Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку
GS.
WOLF
В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду,
а на дисплее выскакивает 70 градусов. Где искать неисправность?
ACV
ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально.
Агрегат почти новый, что с ним не так?
DEMRAD
В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В
чем причина?
KITURAMI
Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но
вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?
У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих
моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот
программатора?
АОГВ
Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание.
Неисправности и их устранения.
АОГВ – РЕМОНТ
Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца,
и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?
АГВ
Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.
АКГВ
Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.
НЕВА ЛЮКС
Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас
выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?
РОСС
Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.
АТЕМ ЖИТОМИР
Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время
отключить автоматику и как?
ЛЕМАКС
Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина
подскажите?
КЕБЕР
Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь,
автоматика Арбат 1. Не регулируется пламя – слишком большое. Что делать?
МАЯК
Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит,
если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?
ДАНКО
Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он
полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?
ГАЗЛЮКС
В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться
сбрасывать. В чём дело, как исправить?
NOVA FLORIDA
В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?
RINNAI
Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?
CELTIC
Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно
устранить данную проблему?
MORA
Упало давление горячей воды в котле Mora Top. В чем причина?
MASTER GAS SEOUL
Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из
строя?
Основные сбои в работе котлов Weller и их выявление
Неисправности и ремонт
Коды ошибок
Можете объяснить, каким образом в котле Веллер
Марс опустить давление? И можно ли снижать давление газа? Там имеется
регулятор, настраивающий давление газового топлива либо им не требуется
выполнять какое-либо регулирование?
Регулятором необходимо отрегулировать давление топлива, подающегося в
аппарат. Если оно довольно уменьшенное, газогорелочный механизм не
начнет загораться, если увеличенное, то появляется отрыв факела от
фитиля, и газогорелочное устройство будет угасать сейчас же после
разжигания. Далее манипуляции при наладке. Значительно нагреть прибор.
Открыть целиком дымовыводящий канал. Установить главную горелку на
максимальное положение, в этот момент язычок пламени сделается синим и
жёлтым. Закрытием входного крана удаляем желтый оттенок пламени. После
этого проверить работу агрегата во всевозможных режимах.
Котлоагрегат чрезмерно начинает гудеть и греться, и вместе с тем капает
клапан сброса жидкости. Что могло случиться?
Если вы не сомневается, что аппарат был собран без замечаний, то
первоначально рекомендуется посмотреть расширительный бачок. Может
сложиться ситуация, при которой его предпочтительнее убрать в другое
место. Помимо этого, проводятся настройки самого котлоагрегата.
Например, обследуют движение воды или же налаживают клапан газа,
поскольку его неправильная регулировка оказывается поводом таких
неприятностей.
У меня смонтирован в деревенском доме газовый котел Weller. По истечении
полутора лет устойчивой работы начинает ослабевать давление. Опорожнили
расширительный бак, потом провели подкачку воздуха и заполнили
теплоносителем. Техобслуживание выполнялось полностью по инструкции, но
буквально через непродолжительный период давление снова падает. Утечка в
системе не найдена. Решили поставить новый ниппель, а не смогли. Отчего
аппарат не стал поддерживать необходимое давление? Как именно проверить
и отрегулировать расширительный бачок?
Теплоноситель выводить с отопительного контура не нужно.
Приостанавливаем действия котла. Вслед за этим снимаем ниппель, который
располагается на расширительном бачке. Если струится жидкость, значит
нужна замена бачка. Когда пошел воздух, перекройте кран подпитки и
откройте кран слива, с помощью которого удаляют вода из котла. После
окончания сливания, к ниппелю подсоединяйте насос с манометром и
подкачайте давление, обозначаемое в инструкции. Процедуру производим 2-3
раза, потому как при накачивании периодически сливается немного
теплоносителя, поэтому давление опускается. Закачивать понадобится,
покуда не остановится ослабление давления и вытекание воды. Далее
заверните колпачок, включите краны и налейте в систему воду. Производим
включение аппарата и при использовании отводчика воздуха спускаем лишний
воздух из системы.
По каким причинам прибор издает щелчки в ходе нагревания? В частности,
зажигается газогорелочное устройство, растет температура, то раздается
непонятный металлический стук. Но если ослабить болты крепежа внешней
обшивки, тогда стуков нет. Что может быть?
Изредка аппарат может производить гудение и потрескивание в большинстве
случаев во время приостановки работы главного газогорелочного
устройства. Существенная причина данной проблемы заключается в
непропорциональном нагревании ребер теплообменника, по причине грязи или
известковых отложений. Прелагаем вам срочно произвести чистку котла.
Газовый котел Веллер, никак не получается выполнить запуск. Горелочное
устройство в рабочем режиме, пока сохраняешь в нажатом положении клавишу
пуска. Однако агрегат сразу тухнет, как только кнопка отжимается. В чем
причина поломки?
Проблема, скорей всего, в неисправности термоэлектрического
преобразователя либо в газовом клапане. Как вариант, впускная
магистраль. содержит низкое давление газа или же напряжение электронной
платы слишком маленькое.
Основательно дымит пламя и горелка горит безостановочно, не тухнет.
Температура свыше настроенной не поднимается, тогда как огонь стабильно
горит. На деталях агрегата большой налет копоти. Местные газовщики
сказали, что плохая тяга. Что можно сделать?
Вероятней всего, недостает воздуха. Следует сделать полное
техобслуживание. Снять блок горелки, продуть и почистить жиклеры и
горелку. Теплообменник необходимо очистить с наружней стороны.
Заметил вчера проблему с пуском. По неопределённой причине главный
горелочный узел не горит, хотя на запальнике огонь присутствует. Никак
не могу понять, что могло случиться?
Видимо, механизм розжига имеет поломку. Советуем выполнить техническое
обслуживание агрегата и очистить устройство зажигания.
Дома используем газовый котел Weller Mars 26. Накануне возникла у него
поломка. Агрегат тухнет, когда на запальник дует ветер. Совсем недавно
выполнял замену термопары, но результата нет. Что нужно сделать?
Когда Вы включаете главную горелку, это вызывает уменьшение поступления
газа на запальную горелку, поэтому происходит запуск предохранительной
автоматики. Вам необходимо повысить подачу топлива на запальный
механизм. Такое происходит часто ввиду падения давления в системе. Еще
одной причиной может случить отсутствие тяги дымохода, если он
установлен с ошибками.
По каким причинам котел не хочет запускаться и высвечивается ошибка Е1?
Давление нормально удерживает, течи не видно. Отключаю из розетки, но
проблема не уходит. Подскажите, какая причина?
Код неисправности обычно выдается при низком давлении теплоносителя в
отопительном контуре. При такой неисправности требуется проверять датчик
давления. Наверное, он сломан.
Из-за чего котел перестает выключаться в момент того, когда нагрев
достигнет необходимой температуры? Нагревание продолжается до 86
градусов, следом возникает неполадка. При выполнения перезагрузки
ситуация следует снова.
Предположительно, плата неисправна, температурный датчик требует замены,
имеет неполадку кнопка датчика защиты. Не исключено, что случилась
ошибка в работе автоматики.
Провел в октябре того года подключение котла Веллер. Примерно спустя
полгода возник сбой. Устанавливаю температурный режим, но он его не
держит. Объясните, что может быть?
По-видимому, произошел сбой автоматики, и в момент повышения температуры
на 62 градуса, форсунки перестают работать. Нужно провести регулировку
автоматики для корректной работы. Также причиной может являться то, что
выбрана несоответствующая мощность агрегата относительно площади
отопления.
В чем неполадка, если перестал включаться котел Веллер Марс 26? И еще
постоянно загорается ошибка Е7. Что делать?
Этот сбой часто возникает в силу различных проблем в термостате,
температурном датчике, а также при нарушениях в работе главного
циркуляционного контура. Вероятно, возник перегрев теплообменника. Если
же термостат и датчик температуры в порядке, то проблема в электронной
плате. Вы должны поменять ее.
Кто-то может сказать, как разобраться с дымоходным каналом? Скоро трое
суток, как появилась обратная тяга, при которой дым попадает
непосредственно в комнату. Дымоход делал я сам. Он состоит из
металлической трубы. Возможно, в расчетах есть ошибка.
Основной причиной может являться неверно изготовленная конструкция
дымоходного канала. Часто случается загрязнение трубы продуктами
сгорания, которое сильно сокращает его функциональные возможности. Кроме
этого, рекомендовано проверять вентиляцию в помещении.
Можете рассказать, как проверить функции трехходового клапана? Есть
подозрение, что он не до упора открывается. В цикле отопления не
прокачивает дальние радиаторы, хотя в режиме ГВС нагревается труба для
поступления теплоносителя под котлом.
Действительно, нужно проверять трехходовой клапан на наличие закисления
штока в промежуточном состоянии. Также советуем сделать осмотр самой
отопительной системы.
Агрегат в работе ориентировочно четыре-пять минут, вслед за этим гаснет
горелочное устройство, и выдается ошибка Е5. Она горит не больше минуты,
газовая горелка, заново запускается, и прибор функционирует нормально
еще 3-4 минуты, и так постоянно. Этот сбой, судя по руководству,
означает, что срабатывает датчик тяги, но дымоходный канал чистый,
отработавшие газы выводятся хорошо. Никак не могу понять, в чем причина
неполадки?
В конкретном случае, основными причинами, предшествующими отсутствию
тяги, могут быть: неполадки прессостата-датчика тяги. Плохой контакт
между датчиком-пневмореле и электронной платой. Имеется конденсат, а
также неправильное подсоединение трубок к прессостату. Повредился
вентилятор. Предположительно, он функционирует на низком крутящем
моменте.
Прибор в момент начала работы и раньше издавал гудение, но теперь шумит
более громко. Изначально звук возникал кратковременно, сейчас же
держится дольше. возникал кратковременно, наблюдал такую неполадку?
Возникновение излишнего шума говорит о наличии минеральных отложений
внутри теплообменника, который греется неравномерно из-за различной
толщины стенок. Чем больше теплообменник засорен, тем сильнее звук шума,
а также снижается теплоотдача.
В работе такой же прибор. Теперь при запуске на 7 секунд загорается
фитиль, основная горелка не берет огонь, и из-за этого агрегат начинает
гаснуть. Каким образом лучше решить эту проблему?
Похоже, что не работоспособен автоматический розжиг или неполадки с
горелкой. На всякий случай посмотрите, не сбилась ли фазировка при
подключении к электрической сети.
В работе котел Weller. На этой неделе практически регулярно загорается
ошибка Е2 (розжиг). После перезапуска при помощи клавиши reset котел
периодически производит запуск удовлетворительно, но такое происходит
очень редко. Недавно я демонтировал заглушку забора воздуха, и он начал
функционировать намного лучше. В чем неполадка?
Если выбивает ошибку по тяге, рекомендуем Вам открыть крышки защиты. Это
посодействует захвату воздуха из комнаты. Затем проверить дымовыводящую
трубу на предмет льда и, если необходимо, провести очистку. Если же сбой
связан с отрывом пламени, требуется выяснить, идет ли газ в дом.
Аппарат сразу выполняет подъем температуры выше 98 градусов, но потом
встает в аварию с перегревом. Немного погодя, при его остывании, выходит
на перезагрузку. От чего это зависит?
Приостановка работы по перегреву указывает на недостаток циркуляционного
процесса. Предварительно необходимо обратить внимание на краны на
радиаторах. Они устанавливаются в положение “открыто”. Следом проводится
проверка на загрязнение фильтрующего элемента, а также необходимо
удостовериться, не имеет ли грязи теплообменное устройство.
Дополнительная информация по моделям газовых котлов: Характеристики, рабочие функции,
комплектующие элементы, управление и регулировки, поиск и устранение неисправностей.
Ошибки котлов веллер и их коды. Котёл газовый настенный MARS Газовый котел mars 26 инструкция
Ошибки котлов веллер и их коды. Котёл газовый настенный MARS Газовый котел mars 26 инструкция
Газовые котлы Веллер – Эксплуатация, неисправности и коды ошибок
Коды
ошибок котлов Веллер
Ошибка Е1 – В системе циркуляции недостаточно давления
воды или она отсутствует. Неполадка гидравлического блока, возможно,
заедает шток. Неисправность микропереключателя датчика потока. При
отключении электроэнергии рекомендуется возобновить подачу воды.
Повысить давление до 1,2 бара и запустить отопление.
Ошибка Е2 – Срабатывание защиты от перегрева или
некорректного розжига. Данный режим устанавливается в приборе при
температуре воды +96 градусов, или вследствие неполадок с системой
розжига. Рекомендуется проверить поступление газа. Нажатием кнопки
«сброс», вновь активировать прибор.
Ошибка Е5 – Неисправность программы платы управления.
Для устранения, с помощью нажатия клавиши «сброс» производим перезапуск
агрегата. В случае если действие оказывается безрезультатным, следует
обратиться в сервисный центр.
Ошибка Е6 – Повреждение датчика системы отопления.
Вследствие некорректного выполнения функции датчиком, агрегат входит в
защитный режим. Рекомендуется выключить аппарат из сети и произвести
замену данного компонента. Так же можно вызвать сервисную службу.
Ошибка Е7 – Высокая температура теплоносителя. Цикл
защиты активируется в двух случаях: когда резко повышается температура
системы отопления до 97 градусов или когда температура горячего
водоснабжения переходит границу 81 градус. Требуется провести отключение
от системы электропитания. При снижении показателя на шесть градусов
менее рекомендуемого, выполните запуск клавишей «сброс».
Ошибка Е9 – Неисправность датчика горячего
водоснабжения. Вследствие неправильного функционирования датчика ГВС,
агрегат входит в защитный режим. Требуется обесточить его и произвести
замену датчика горячего водоснабжения или обратиться в сервисный центр.
В некоторых случаях при использовании агрегата, он может снизить
температуру на десять или пятнадцать градусов в отопительной системе, а
иногда даже отключиться. В данном случае подключение аппарата к
электросети должно производиться по средствам стабилизатора, поэтому
требуется проверить именно его. Так как непосредственно стабилизатор,
может выйти из строя, а неисправность может проявиться только тогда,
когда обнаружится неполадка, подключенных к нему энергопотребителей.
Помощь по ремонту котлов Weller
Для загородного дома хочется сделать установку настенного газового котла
Веллер Марс. Расскажите, пожалуйста, какое номинальное давление подачи
газа /метан/пропан/ данных моделей?
В этом типе оборудования величина номинального давления поступления газа
для метана/пропана составляет 20/37 мбар.
Мы используем в помещении котел этой марки. До этого вечера он
действовал хорошо. В настоящее время через 5 секунд после старта прибор
стал гаснуть. Думается, что не может доставить воду в систему.
Объясните, что за неполадка?
Вероятной причиной такого дефекта может быть электрод розжига, который
не видит огонь, либо уменьшение циркуляции.
Мне установили двухконтурный котёл mars 32 OC. При пуске горелка
воспламеняется и сразу же гаснет. Я полагаю, что нет запальной искры.
Помогите удалить данную аварию?
Требуется проверить, слышен ли звук при образовании запальной искры, в
случае извлечения провода на розжиг. Если звука нет, вы должны поменять
запальный трансформатор. Если звук есть, произведите замену запального
электрода или горелки.
Выполнил в конце 2016 года подключение данного аппарата.
Предположительно через пять месяцев возник сбой. Настраиваю температуру,
а он ее не держит. Объясните, что может быть?
Возможно, происходит сбой автоматики, и в момент подъема температуры на
65 градусов, форсунки отключаются. Необходимо подрегулировать автоматику
для правильного исполнения функций. Еще одним фактором может быть то,
что выбрана несогласованная мощность агрегата по отношению к
отапливаемой площади.
Газовый котел mars 32 в режиме ГВС работает с перебоями (практически не
работает). Наблюдается необычное поведение у него. При включении крана
ГВС воду нагревает практически до кипятка, не смотря на то, что на
датчике стоит +40 градусов. После 2-3 минут кипятка выключается, течёт
холодная вода. Через 2-3 минуты включается и снова доводит температуру
воды до кипятка. И так раза 4. После последнего нагрева до кипятка
выдает холодную воду и больше не включатся. Контур отопления работает
нормально (долго не проверял-лето). После того, как выключаю котел, и он
простоит около 2 дней обесточенным и с закрытым краном подачи воды, то
включается, и снова эти же неприятности. Что нужно сделать, может что-то
поменять?
Вам нужно заменить датчик температуры.
Столкнулся по ремонту с котлом Weller. Через несколько секунд после его
включения, он выдает ошибку Е1. Питание не подается на насос. Насос
работает, звонил обмотку, конденсатор. Питание с платы не идет. Кто-то
сталкивался в своей практике с данной проблемой?
Начать надо с того, что у этой модели происходит дважды опрос датчика
протока теплоносителя. Перед пуском насоса он должен быть разомкнут,
после – замкнут. Если любое из условий не выполнено – ошибка Е1.
Котел Веллер Марс 26. Выдает ошибку Е02, ошибка зажигания. Пламя
загорается и тухнет. При снятой крышке камеры сгорания он работает
нормально. Как только закрываешь крышку, то гаснет. Дымоход чистый,
меняли вентилятор, пневмореле, газовый клапан, электрод розжига, блок
розжига. Ничего не помогло. Электрическая сеть в норме. Кто может
помочь?
У турбированных моделей наоборот должно быть. Рискну предположить, что
либо переизбыток, либо большой недостаток воздуха.
Котел Weller mars 26. В работе сильно тактует. Например, стоит 40
градусов на отопление, он включается, быстро греет до 38-40 градусов,
горелка гаснет, температура быстро падает примерно до 32-33, и горелка
запускается опять и так по кругу. Если увеличиваю температуру, например
до 48, агрегат долго греет (на табло одна и та же температура в районе
49-50 или падает даже на градус). Когда нагреется вся вода в батареях,
горелка гаснет, и потом медленно температура падает. Горелка включается,
и вот теперь он опять начинает также тактовать. Какие мысли? Плохая
проходимость в системе отопления? Есть ли фильтр в нем? Газ не
отрегулирован? И можно как-нибудь дельту увеличить?
Похоже на типовую неисправность электронной платы, когда агрегат
перестает модулировать пламя и греет на максимуме.
Котел mars 26. Котел не запускается. Ничего не пишет (два нуля
показывает), на ресет не реагирует, кнопкой включения табло тухнет.
Агрегат двухконтурный, контур на воду закрыт двумя заглушками. Газ в
норме. Давление в системе 1.5-2 атм. Котел отключился, т. к. были
проблемы с подачей газа, давление упало до 0, но ошибок не выдает. В
прошлый раз была похожая ситуация: свет отключали на полдня, давление
упало, он не включался, выдавал ошибку (мало давления). Я поднял
давление, но он не включался все равно. Два раза протарахтит и стоит.
Каким-то образом так получилось (закачал больше 2 атм. давление и потом
решил стравить немного до 1,5), что при следующем включении
электровилки, агрегат сразу начал крутить насосом и потом включился. А в
этот раз все никак. Что это может быть?
Была похожая проблема. Котел выдал ошибку Е6, видимо ему не хватает тяги
или выхлоп плохой, выдергивал трубочки от датчика на вентилятор. Одну
трубку какую-то воткнул на вентилятор и пьезо защелкал. Сделал ресет,
аппарат быстро протестировался, запустил вентилятор и зажег горелку.
Вторую трубку не втыкал, подождал часа два, пока прогреется хорошо
система и дымоход внутренним воздухом. Выключил, потом установил все
трубки, как было, включил его, и он запустился нормально.
Помогите пожалуйста в проблеме: котел mars 32 OC не включается,
показывает ошибку Е1 (отсутствие давления в системе отопления). Давление
в норме, выше 1 бар, насос не запускается, слышен слабый щелчок. Горит
красный светодиод на датчике протока ГВС, хотя ГВС не пользуюсь, выход
там заглушен, а через вход только осуществляю подпитку агрегата.
Для начала смотрите датчик протока ГВС, чистить или заменить бронзовый
вкручивающийся “патрон”. Потом смотреть датчик протока отопления. Скорее
всего, он у Вас залит водой. Нужно менять сальник и сушить
микропереключатель.
Год назад подключили в систему данный прибор. Сегодня в момент пуска на
10 секунд загорается фитиль, а основная горелка не подхватывает огонь, и
агрегат гаснет. Как можно выйти из ситуации?
Вероятно, не работоспособен автомат розжига либо проблемы с горелкой. На
всякий случай посмотрите, не сбилась ли фазировка во время подсоединения
к электропитанию.
. Два независимых теплообменника для отопления и ГВС.
. Для отопления теплообменник медный, а для ГВС пластинчатый
из нержавеющий стали.
. Горелка из нержавеющей стали.
. Регулятор давления газа.
. Встроенный расширительный бак.
. Система контроля подачи воздуха.
. 3-х скоростной циркуляционный насос с автоматическим воздухоотводчиком.
. Манометр.
. Автоматический байпас.
. Постциркуляция насоса.
Система автоматики
. Система автоматического электронного розжига и системы безопасности.
. Плавное электронное зажигание.
. Точность установки и поддержания температурного режима до ±1 °С.
. Котел имеет электронную модуляцию пламени в режиме отопления и ГВС.
Характеристика
Номинальная подводимая теплота
Номинальная тепловая мощность
Диапазон температур системы отопления
Рабочее давление системы отопления
Максимальное давление системы отопления
Емкость расширительного бака
Установленное давление расширительного бака
Регулировка температуры горячей воды
Максимальное давление водопроводной воды
Минимальное давление водопроводной воды
Δt=25 °C, возможность получения горячей воды
Δt=35 °C, возможность получения горячей воды
Напряжение/частота
Максимальная потребляемая мощность
Класс защиты IP
Трубное соединение
Система отопления
Система ГВС
Номинальное давление для природного газа
Номинальное давление для сжиженного нефтяного газа
Действительно ли китайские отопительные котлы – это некачественная техника по умолчанию? У большинства покупателей в РФ сложилось устойчивое мнение, что это так и не без основания. Но данный стереотип можно разрушить, рассмотрев технические характеристики, которые имеют отопительные газовые котлы Weller.
Главным отличием продукции бренда Weller является несомненное качество, надежность и удобство в эксплуатации. Одним из лучших доказательств популярности модели является то, что тепловые генераторы компании пользуются популярностью не только на территории РФ, но и у более требовательных, европейских покупателей.
Китайский бренд Weller
Изначально компания Weller была представлена как итальянский производитель. Со временем продукция стала выпускаться в Китае. На сегодняшний день Weller принадлежит китайской компании.
Удивительно, но производителю получилось сделать то, что для других концернов оказалось не под силу – сохранить европейское качество и технические характеристики, сделав себестоимость продукции ниже и соответственно привлекательней для потребителя.
Выпускаемые модели ориентированы на поквартирное отопление дома. Потребителю предлагаются навесные модели, двухконтурного типа с закрытой камерой сгорания.
Востребованные на рынке навесные котлы
Если обратиться к статистике, становится понятно, что для обычного потребителя наиболее привлекательными выбором являются навесные модели отопительного оборудования. Количество продаж агрегатов, которые можно повесить на стену, существенно обгоняет сбыт котлов, требующих установки на пол. Особенно это очевидно в случае владельцев квартир многоэтажного дома, желающих сделать автономное отопление.
Что объясняет популярность представленных компанией Weller моделей котлов?
Судя по отзывам покупателей, единственным слабым местом тепловой станции Weller является уязвимость блока управления к перепадам напряжения в сети. Обеспечить безопасность можно установив ИБП.
Главные принципы монтажа и использования
Производитель, разрабатывая данную модель, в первую очередь делал акцент на производстве котла, который будет легко установить и обслуживать. В результате монтаж не требует соблюдения особых условий и подключения дополнительного оборудования, выполняется достаточно быстро.
Регулировка и настройка котла после установки не требуется. Блок управления в автоматическом режиме отслеживает давление в трубопроводе и выбирает оптимальный для работы вариант, такой, чтобы расход природного газа был минимальным.
Работа котла Weller зависит от некоторых факторов, которые потребуется учесть перед началом монтажа:
Соблюдение рекомендаций и требований производителя. К примеру, в системе дымоудаления установлен приточно-вытяжной адаптер, отслеживающий наличие тяги в дымоходе. Нарушения в процессе монтажа коаксиальной трубы приводят к отказу автоматики на включение котла.
Подключение к электросети и установка термодатчиков должна выполняться квалифицированным специалистом.
Удобство эксплуатации достигается благодаря системе «интеллектуального» управления работой котла. Установленный контроллер самостоятельно принимает решения о смене режима работы в зависимости от внешних и внутренних факторов, делая работу устройства максимально комфортной и экономически выгодной.
Прочь предрассудки, что Китай – это некачественно
Пример оборудования Weller доказывает, что Китай – это не всегда плохо, а иногда даже очень хорошо. Полная автоматизация процесса отопления, адаптация к отечественным условиям, отсутствие необходимости в самостоятельной регулировке давления, умная автоматика – все эти функции ставят модели компании в один ряд с европейскими аналогами.
Котлы были разработаны для поквартирного отопления, могут быть установлены в небольших помещениях, без необходимости использовать для этих целей отдельную котельную. Хороший выбор для жильцов многоквартирного дома!
Все описанные в данном документе работы должны выполняться техническими специалистами авторизованных сервисных центров WELLER. Храните техническую документацию под рукой. Для выполнения описанных работ может быть необходима информация, содержащаяся в данном руководстве. 2. Описание устройства. 2.1. Общее описание устройства. Двухконтурный настенный газовый котел WELLER MARS с закрытой камерой сгорания и отдельным пластинчатым теплообменником предназначен для отопления и горячего водоснабжения. Котлы поставляются мощностью 24 и 30 кВт. Приборы в стандартной комплектации работают на природном газе (G20). 2.2. Основные технические параметры Модель Mars 26 Mars 32 Ед. изм. Номинальная подводимая теплота 26 32 кВт Номинальная тепловая мощность 24 29,5 кВт Диапазон температур системы отопления 30～80 30～80 °C Рабочее давление системы отопления 0,5～1,5 0,5～1,5 бар Максимальное давление системы отопления 3 3 бар Емкость расширительного бака 6 8 л Установленное давление расширительного бака 1 1 бар Регулировка температуры горячей воды 30～60 30～60 °C Максимальное давление водопроводной воды 6 6 бар Минимальное давление водопроводной воды 0,2 0,2 бар △t=25°C, возможность получения горячей воды 13 15 л/мин △t=35°C, возможность получения горячей воды 9,5 10,7 л/мин Напряжение/ частота 220～230/50 220～230/50 В/Гц Максимальная потребляемая мощность 110 150 Вт Класс изоляции I I
соединение Подключение труб воды для нагревания G3/4 G3/4 Трубное Вход газа G3/4 G3/4 Подключение труб воды для душа G1/2 G1/2
Вход воздуха/выпускной канал 60/100 60/100 мм Номинальное давление для природного газа 0,02 0,02 бар Номинальное давление для сжиженного нефтяного газа 0,03 0,03 бар Чистый вес 38,5 39 кг Габаритные размеры: Д×Ш×В 740×410×328 740×410×328 мм
3
2. 3. Конструкция
Рис. 2.1.
4
Рис. 2.2.
5
Рис. 2.3.
6
Рис. 2.4.
7 2.4. Спецификация № п/п Наименование Кол-во 1 Левый кронштейн 1 2 Крестовой шуруп 8 3 Навесная планка для крепления котла к стене 1 4 Верхний кронштейн 1 5 Верхний кронштейн расширительного бака 1 6 Расширительный бак 1 7 Правый кронштейн 1 8 Боковой кронштейн 2 9 Горелка 1 10 Электрод розжига и ионизации 1 11 Герметичное кольцо для трубы входа газа 6 12 Труба подачи газа на горелку 1 13 Газовый клапан 1 14 Правый крюк 1 15 Заклёпка 4 16 Левый крюк 1 17 Кожух 1 18 Табличка с техническими данными 1 19 Шуруп 2 20 Пыленепроницаемый колпак 3/4 дюйма 3 21 Табличка по безопасности 1 22 Гайка 2 23 Шуруп для крепежа кожуха 2 24 Шайба 2 25 Крестовой шуруп 2 26 Прокладка защитная для проводов мощности 1 27 Нижний поддон 1 28 Нижний кронштейн расширительного бака 1 29 Гайка соединения с расширительным баком 1 30 Выходная труба системы отопления 1 31 Главный теплообменник 1 32 Контрольный ограничитель температуры 1 33 Крестовой шуруп 2 34 Входная труба системы отопления 1 35 Гайка 3/4 дюйма 2 36 Труба выходная с насоса 1 37 Резиновое кольцо вх. /вых. Насоса 2 38 Шайба для водяного манометра 1 39 Водяной манометр 1 40 Зажим выхода воды с водяного насоса 1 41 Водяной насос 1 42 Зажим для трубы входа воды в насос 1 43 Шайба для крепления насоса 2 44 Крестовой шуруп 2 45 Шайба 2 46 Крестовой шуруп 2 47 Водяной входной клапан 1 48 Датчик протока 1
В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Веллер (Weller). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.
Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
Настенные двухконтурные газовые котлы Weller применяются для систем отопления в помещениях до 230 кв. метров. Модуляционная горелка позволяет добиться наибольшей теплоотдачи при функционировании на любой мощности, что является основным достоинством конструкции данной марки. Агрегат имеет топочную камеру закрытого вида, а так же дополнительный модуль конденсации, который впитывает тепло из выводимых газов.
Управление простое и понятное, практически все регулировки выполняются в автоматическом режиме. Настенный модели Марс подсоединяются к стандартному вертикальному дымоходу, а вывод продуктов сгорания и забор воздуха с улицы происходит принудительным способом по средствам коаксиального дымохода.
Для максимального увеличения производительности этих моделей они комплектуются деталями и компонентами от известных компаний Европы. Если автоматика
зафиксирует любую неисправность, на дисплее отображается символ с кодом ошибки. Все модели оснащены отдельными теплообменниками.
Блок управления в режиме автоматики
производит контроль требуемого давления в трубопроводе и задает наиболее благоприятный режим работы, при котором использование газа будет наименьшим. Перед эксплуатацией нужно изучить инструкцию. Коды ошибок, которые высвечиваются на дисплее, смогут помочь своевременно обнаружить и устранить неисправность.
Код ошибки Е1 — Ошибка давления
В системе циркуляции недостаточно давления воды или она отсутствует. Неполадка гидравлического блока, возможно, заедает шток
. Неисправность микропереключателя датчика потока. При отключении электроэнергии рекомендуется возобновить подачу воды. Повысить давление до 1,2 бара и запустить отопление.
Код ошибки Е2 — Срабатывание защиты от перегрева или некорректного розжига
Данный режим устанавливается в приборе при температуре воды +96 градусов, или вследствие неполадок с системой розжига. Рекомендуется проверить поступление газа. Нажатием кнопки «сброс», вновь активировать прибор.
Код ошибки Е5 — Неисправность программы платы управления
Для устранения, с помощью нажатия клавиши «сброс» производим перезапуск агрегата. В случае если действие оказывается безрезультатным, следует обратиться в сервисный центр.
Код ошибки Е6 — Повреждение датчика системы отопления
Вследствие некорректного выполнения функции датчиком, агрегат входит в защитный режим. Рекомендуется выключить аппарат из сети и произвести замену данного компонента. Так же можно вызвать сервисную службу.
Код ошибки Е7 — Высокая температура теплоносителя
Цикл защиты активируется в двух случаях: когда резко повышается температура системы отопления до 97 градусов или когда температура горячего водоснабжения переходит границу 81 градус. Требуется провести отключение от системы электропитания. При снижении показателя на шесть градусов менее рекомендуемого, выполните запуск клавишей «сброс».
Код ошибки Е9 — Ошибка датчика ГВС
Неисправность датчика горячего водоснабжения. Вследствие неправильного функционирования датчика ГВС
, агрегат входит в защитный режим. Требуется обесточить его и произвести замену датчика горячего водоснабжения или обратиться в сервисный центр.
В некоторых случаях при использовании агрегата, он может снизить температуру на десять или пятнадцать градусов в отопительной системе, а иногда даже отключиться. В данном случае подключение аппарата к электросети должно производиться по средствам стабилизатора, поэтому требуется проверить именно его. Так как непосредственно стабилизатор, может выйти из строя, а неисправность может проявиться только тогда, когда обнаружится неполадка, подключенных к нему энергопотребителей.
Инструкция по эксплуатации газового котла Weller. Системы отопления для дачи и загородных домов. Котлы, газовые колонки, водонагреватели
Котлы отопления китайские Это некачественная техника по умолчанию? У большинства покупателей в РФ сложилось стойкое мнение, что это неспроста. Но этот стереотип можно сломать, рассмотрев технические характеристики, которыми обладают газовые отопительные котлы Weller.
Основным отличием продукции торговой марки Weller является неоспоримое качество, надежность и простота использования. Одним из лучших доказательств популярности модели является то, что теплогенераторы компании пользуются популярностью не только в Российской Федерации, но и среди более требовательных европейских покупателей.
Китайский бренд Weller
Weller изначально был представлен как итальянский производитель. Со временем продукция стала производиться в Китае. Сегодня Weller принадлежит китайской компании.
Удивительно, но производителю удалось то, что не удавалось другим концернам – сохранить европейское качество и технические характеристики, сделав себестоимость продукции ниже, а значит, более привлекательной для потребителя.
Выпускаемые модели ориентированы на поквартирное отопление дома. Потребителю предлагаются модели навесного типа, двухконтурного типа с закрытой камерой сгорания.
Навесные котлы востребованы на рынке
Если обратиться к статистике, то становится понятно, что для рядового потребителя наиболее привлекательным выбором являются навесные модели. отопительное оборудование. Количество продаж котлов, которые можно повесить на стену, значительно превышает продажи котлов, требующих установки на полу. Особенно это заметно у владельцев квартир. многоэтажке желающим сделать автономное отопление.
Чем объясняется популярность представленных моделей котлов Weller?
Судя по отзывам покупателей, единственным слабым местом тепловой станции Weller является уязвимость блока управления к перепадам напряжения в сети. Вы можете обеспечить безопасность, установив ИБП.
Общие принципы установки и использования
Производитель, разрабатывая данную модель, в первую очередь ориентировался на изготовление котла, который был бы прост в установке и обслуживании. В результате установка не требует особых условий, а подключение дополнительного оборудования выполняется достаточно быстро.
Наладка и регулировка котла после установки не требуется. Блок управления автоматически следит за давлением в трубопроводе и выбирает оптимальный вариант работы, чтобы расход природного газа был минимальным.
Работа котла Weller зависит от некоторых факторов, которые необходимо учитывать перед началом монтажа:
Соблюдение рекомендаций и требований производителя. Например, в систему дымоудаления устанавливается приточно-вытяжной переходник, который следит за наличием тяги в дымоходе. Нарушения при монтаже коаксиальной трубы приводят к отказу автоматики включить котел.
Электрическое подключение и установка датчиков температуры должны выполняться квалифицированным специалистом.
Удобство эксплуатации достигается благодаря системе «интеллектуального» управления котлом. Установленный контроллер самостоятельно принимает решения об изменении режима работы в зависимости от внешних и внутренних факторов, делая эксплуатацию устройства максимально комфортной и экономичной.
Прочь предубеждения, что Китай некачественный
Пример техники Weller доказывает, что Китай не всегда плох, а иногда даже очень хорош. Полная автоматизация процесса нагрева, адаптация к бытовым условиям, отсутствие необходимости самостоятельной регулировки давления, умная автоматизация – все эти функции ставят модели компании в один ряд с европейскими аналогами.
Котлы предназначены для отопления квартир и могут быть установлены в небольших помещениях без необходимости использования для этой цели отдельной котельной. Хороший выбор для арендаторов многоквартирного дома!
Настенный газовой котел с закрытой камерой сгорания
Weller MARS 26
Содержание
Строительство и обозначение деталей 3
Вход/выходы 3
4
3669
3333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н. Указания по технике безопасности 5
6
Инструкции по панели управления 7
Описание кодов неисправностей 7
Распаковочная коробка 8
Упаковочный лист 8
Установка иллюстрации
Установка котла
Описание соединительных элементов 11
Водоснабжение, пополнение и дрейрование Техническое обслуживание 17
R вход воды на отопление Основные технические характеристики
Цифровая индикация температуры отопительного контура / ГВС
Функция автоматического определения неисправности и отображение кода неисправности постоянная температура отопления/горячей воды.
В случае пропадания пламени срабатывает защита от пропадания пламени, которая немедленно отключает подачу газа.
Котел имеет два независимых теплообменника на отопление и горячую воду.
Защита с ограничением температуры. Предотвращает повреждение котла при слишком высоком повышении температуры.
При резком повышении давления в системе отопления автоматический перепускной клапан защищает теплообменник от перегрева.
Защита с предохранительным клапаном 3 бар (1 бар = 1 кгс/см 2 = 0,1 МПа), защищает трубопровод системы от избыточного давления.
При отсутствии тяги в дымоходе реле давления автоматически выключает котел.
Реле давления воды гарантирует, что котел не запустится при отсутствии воды или ее недостаточном давлении.
Функция трехминутной задержки. Используется для предотвращения частых запусков котла и увеличения срока его службы.
Защита от блокировки циркуляционного насоса: Система автоматически включает насос один раз в сутки на 1 мин.
Указания по технике безопасности
▲ Котел предназначен только для нагрева воды для систем отопления и ГВС.
▲ Если котел не работает, отключить подачу газа и электроэнергию. Обратитесь к авторизованному специалисту по обслуживанию.
▲ Электропитание, необходимое для нормальной работы котла, составляет 220～230Вт/50Гц переменного тока. Производитель и продавец не несут ответственности за ущерб, вызванный использованием другого источника питания.
▲ В морозную погоду к котлу необходимо подключить электроэнергию и газ для предотвращения замерзания воды и засорения труб.
▲ Проверить, чтобы давление воды в системе отопления было не менее 0,5 бар, или долить воду в бойлер в соответствии с используемым методом.
▲ Убедитесь, что тип используемого газа соответствует типу газа, указанному на заводской табличке газового котла.
▲ Если котел не используется в течение длительного времени, перекройте подачу газа, отключите электропитание и слейте воду из котла и трубопроводов.
▲ Перед очисткой котла отключите электропитание.
▲ Не пользуйтесь электрическим оборудованием, если чувствуете запах газа. Немедленно откройте окно и закройте газовый кран, а затем вызовите сервисного техника по телефону.
▲ Не используйте вблизи газовых баллонов, газа и других легковоспламеняющихся материалов. Не кладите на газовый котел горючие материалы, такие как пластик, бумага или ткань.
▲ Не тяните, не скручивайте и не перерезайте шнур питания.
▲ Не кладите посторонние предметы на выпускное или входное отверстия для отработанного воздуха, чтобы избежать засорения или возгорания.
Основные технические характеристики
Модель
Mars 26
Mars 32
Изм.
Номинальная тепловая мощность
26
32
кВт
Номинальная тепловая мощность
24
29,5
кВт
Диапазон температур системы отопления
30～80
30～80
°С
Рабочее давление системы отопления
0,5～1,5
0,5～1,5
бар
06
Максимальное давление системы отопления
3
3
бар
Емкость расширительного бака
6
8
л
Расширительный бак заданного давления
1
1
бар
Регулятор температуры горячей воды
30～60
30～60
°C
06
06
Максимальное давление водопроводной воды
6
6
бар
Минимальное давление водопроводной воды
0,2
0,2
бар
△t=25°C, возможно горячее водоснабжение
13
15
л/мин66
△t=35°C, возможность производства горячей воды
9,5
10,7
л/мин
Напряжение/частота
220～230/50
220～230/50
8
Максимальная потребляемая мощность
110
150
Вт
Класс изоляции
Я
Я
Соединение труб
Соединение водопроводных труб отопления
G3/4
G3/4
8
Вход газа
G3/4
G3/4
Соединение душевых водопроводных труб
G1/2
G1/2
Вход/выход воздуха
60/100
60/100
мм
068
Номинальное давление природного газа
0,02
0,02
бар
Номинальное давление для сжиженного газа
0,03
0,03
бар
Масса нетто
38,5
39
кг
размеры: Д×Ш×В
740×410×328
740×410×328
мм
Инструкции по панели управления
1
дисплей
Показывает температуру и всевозможные коды.
2
Повышение температуры воды для системы отопления
3
Снижение температуры воды для системы отопления
4
Повышение температуры ГВС
Нажмите один раз, заданная температура увеличится на 1 градус.
5
Уменьшение температуры ГВС
Нажмите один раз, заданное значение температуры уменьшится на 1 градус.
6
Переключатель зима/лето
Выбор режима работы котла
7
Сброс
Автоматическая блокировка, перезапуск котла
8
Вкл выкл
Пуск и остановка котла
9
Манометр давления воды
Показывает давление воды в системе отопления
Описание кодов неисправностей
Распаковка коробки
Котел упакован в жесткую коробку, в коробку помещен прокладочный пенопласт для обеспечения сохранности изделия и отсутствия повреждений при транспортировке. Для извлечения котла из коробки выполните следующие действия:
1. Сначала разрежьте обвязку упаковочной коробки (рис. 1)
2. Разверните коробку, как показано на рис. 2. 9Внимание: Не берите пластиковый блок управления руками при распаковке стойки. Упаковочный лист
Откройте коробку и проверьте принадлежности по следующему списку:
Иллюстрации установки
Установка котла
Установка Меры предосторожности
9,0006 Установка и техническое обслуживание должны выполняться владельцем. осуществляется специалистом эксплуатирующей организации газового хозяйства или специалистом организации, имеющей лицензию на данный вид деятельности.
Надежно закрепите котел на стене из негорючего материала.
Не размещайте рядом с котлом горючие или взрывоопасные материалы.
Запрещается устанавливать котел на другие газовые приборы.
Запрещается устанавливать котел в спальне, гостиной и подвале.
Запрещается устанавливать котел вблизи лестниц и запасных выходов (минимальное расстояние 5 метров).
Над местом установки котла, электроприборов и газовых труб не должно быть проводов.
Выход котла должен быть рядом с вентиляцией.
Необходимо использовать специальную розетку, которая должна быть заземлена.
Необходимо поддерживать напряжение питания в пределах 220В~230В, для этого рекомендуется установить стабилизатор напряжения.
Котел устанавливается в вертикальном положении.
Установите сливной кран в самом нижнем положении системы отопления.
Установить фильтр на обратку трубы отопления. 9Установка газохода ограничительное воздушное кольцо
При установке любых моделей, независимо от того, установлено ограничительное воздушное кольцо или нет, см. следующую таблицу.
При установке дымохода максимальная длина трубы не может превышать 3 метров. При добавлении колена 135° длина трубы уменьшится на 0,5 м, при добавлении колена 90° длина трубы уменьшится на 1 м. Не устанавливайте две части колена 90° (кроме колена между дымоходом и выходом). 9Соединение с газовой трубой
На стыке дымохода и входа газа газовый клапан.
Дымоход должен быть чистым. Если в газе есть примеси, на входе газа должен быть установлен фильтр.
Дымоход нельзя использовать в качестве линии заземления оборудования.
1
. вход отопительной воды
2. выход горячей воды
3. вход холодной воды
4. вход оборотной воды отопления
5. вход газа
Схема подключения
Подача воды, подпитка и слив Подача воды
Полностью открутите автоматический выпускной клапан крана.
Откройте клапан системы отопления и выпускной клапан на конце оборудования.
Вставьте защитную вилку и включите питание, затем запустите котел (запрещается размыкать выключатель газа).
Запустите котел снова и снова для повторных запусков циркуляционного насоса, чтобы удалить остаточный воздух.
Давление воды в системе отопления снизится после выпуска воздуха .
Закрыть котел и отключить питание.
Закройте выпускной клапан на конце оборудования системы отопления.
Пополнение
E Если после продолжительной работы котла давление воды в системе отопления снизилось из-за заполнения системы трубопроводов, для предотвращения ненормальной работы котла из-за низкого вода под давлением, вода должна быть добавлена в котел, когда давление падает ниже 0,5 бар.
Убедитесь, что выпускной клапан насоса открыт.
Поверните ручку против часовой стрелки, чтобы открыть клапан подачи воды.
Проверьте давление по манометру на панели управления. Когда показания достигнут 1-1,2 бар, закройте кран подачи воды, повернув его по часовой стрелке.
W вода
клапан подпитки Запустите котел снова и снова, чтобы перезапустить циркуляционный насос для удаления остаточного воздуха.
D Редуктор предохранительного клапана Давление воды в системе отопления снизится после выпуска воздуха . Повторяйте шаги (3), (4), (5), пока давление не будет в пределах 1-1,2 бар.
Осушение системы
Осушение системы отопления
Выключите котел и отключите электропитание.
Открыть котел и все вентили на трубопроводе системы отопления.
Откройте сливной кран и выпустите воду из системы, затем закройте сливной кран.
Осушение системы ГВС
Отсоединить трубу подачи воды от котла.
Откройте вентиль трубы отопления и выпустите воду.
Внимание:
При опорожнении системы необходимо закрыть котел и отключить электропитание. 9Регулировка зажигания
Проверки перед началом работы
Проверьте все соединения отопления и горячего водоснабжения на отсутствие утечек воды.
Проверить, открыт ли автоматический выпускной клапан котла.
Убедитесь, что давление в системе отопления находится в пределах 1-1,2 бар.
Убедитесь, что используемый газ соответствует газу, указанному на паспортной табличке.
Регулировка 9Внимание: (1) Регулировка должна выполняться квалифицированным персоналом.
(2) При возникновении проблем с отоплением и качеством воды, связанных с системой отопления и ГВС, обратитесь в официальный сервисный центр.
Операция пользователя
зимой
Отопление
▲ Внимание: Температуру отопительной воды на выходе можно установить в пределах 30~80°C. Если вы выбрали низкотемпературный теплый пол, регулировку должны проводить квалифицированные специалисты авторизованного сервисного центра. Температура воды на выходе системы отопления может быть установлена в пределах 30~55°C. 9Включение приготовления горячей воды
После установки температуры эта настройка будет сохранена автоматически. Дисплей вернется к отображению текущей температуры воды в системе отопления, и котел будет работать в режиме зимнего отопления.
Откройте кран, котел автоматически перейдет из режима отопления в режим приготовления ГВС. Когда котел находится в режиме нагрева воды для душа, закройте кран и котел перейдет из режима приготовления горячей воды в режим отопления. 9Внимание: (1) Если блок перестает работать в течение короткого времени, вы должны проверить нормальное электропитание, чтобы предотвратить остановку вентилятора.
(2) Убедитесь, что электропитание и подача газа в норме, чтобы обеспечить функцию оттаивания в холодную погоду.
(3) При длительной остановке агрегата закройте кран газовой трубы, отключите питание и слейте воду из системы.
Система безопасности
В котле используется система индикации кода защиты. Если котел переходит в режим защиты, определите неисправность по следующим кодам: 9Защита от отказа зажигания или защита от перегрева
Е 2
Когда на дисплее отображается код, изображенный на рисунке справа, это означает, что котел переходит в режим защиты от отказа розжига или температура воды системы отопления быстро повышается и достигает 95°С. Проверьте, подается ли газ и открыт ли кран газовой трубы. Попробуйте снова включить питание и нажмите кнопку «○», затем нажмите кнопку «reset», чтобы убедиться, что котел работает в нормальном режиме подачи газа. 9защита от перегрева
E 7
Когда на дисплее отображается код, показанный на рисунке справа, это означает, что котел входит в режим защиты, вызванный быстрым повышением температуры системы отопления до 95°C или быстрым увеличением температура ГВС до 80°С. Когда температура упадет до значения на 6°C ниже установленной температуры, нажмите кнопку «сброс», чтобы запустить котел. Техническое обслуживание
Проверить герметичность водопроводных труб и заменить уплотнительное кольцо и легко повреждаемый материал.
Давление в системе должно быть 1-1,2 бар, в противном случае подайте воду в соответствии с процедурой подачи воды, описанной на стр. 6.
Проверьте герметичность газовых труб и замените уплотнительное кольцо и легко повреждаемый материал.
Проверить горелку и главный теплообменник. При необходимости очистите форсунки и удалите окислы из горелки. Удалите отложения с основного теплообменника, чтобы предотвратить их влияние на сгорание и тепловой КПД.
Обеспечьте давление в расширительном баке до 1 бар.
Проверьте выхлопную трубу на наличие засоров и очистите ее.
Проверить работу водяного насоса и вентилятора.
.
Внимание:
(1) Если котел перестал работать из-за неисправности, проверьте подачу воды, электричества и газа. Если все в порядке, но котел не работает нормально, обратитесь к квалифицированным специалистам.
(2) Во избежание несчастных случаев пользователи не должны снимать котел и проводить его техническое обслуживание. Мы не несем ответственности за несчастные случаи, вызванные открытием котла без нашего разрешения.
(3) Запрещается использовать данный котел без разрешения квалифицированного специалиста авторизованного сервисного центра.
Все работы, описанные в этом документе, должны выполняться квалифицированными специалистами. авторизованных сервисных центров WELLER. Держите техническую документацию под рукой. Для выполнения описываемых работ может потребоваться информация, содержащаяся в данном руководстве. 2. Описание устройства. 2.1. общее описание устройств. Двухконтурный настенный газовый котел WELLER MARS с закрытой камерой сгорания и отдельным пластинчатым теплообменником предназначен для отопления и горячего водоснабжения. Котлов поставлено мощностью 24 и 30 кВт. Приборы стандартно поставляются на природном газе (G20). 2.2. Основные технические параметры Модель Mars 26 Mars 32 Единица обр. Номинальная тепловая мощность 26 32 кВт Номинальная тепловая мощность 24 29,5 кВт Диапазон температур системы отопления 30～80 30～80 °C Рабочее давление системы отопления 0,5～1,5 0,5～1,5 бар Максимальное давление системы отопления 3 3 бар Емкость расширительного бака 6 8 л Расширительный бак 1, заданное давление 1 бар Контроль температуры горячей воды 30～60 30～60 °C Максимальное давление водопроводной воды 6 6 бар Минимальное давление водопроводной воды 0,2 0,2 бар △ t=25°C, возможно горячее водоснабжение 13 15 л/мин △t=35°C, горячее водоснабжение 9,5 10,7 л/мин Напряжение/частота 220～230/50 220～230/50 В/Гц Максимальная потребляемая мощность 110 1000 Вт Класс изоляции I I
7 вход/выход 60/100 60/100 мм Номинальное давление природного газа 0,02 0,02 bar Nominal pressure for LPG 0. 03 0,03 bar Net weight 38.5 39 kg Dimensions: L×W×H 740×410×328 740×410×328 mm
3
2.3. Дизайн
Рис. 2.1.
4
Рис. 2.2.
5
Рис. 2.3.
6
Рис. 2.4.
7 2.4. Спецификация № P / P Название Qty 1 Левая крошка 1 2 Phillips винт 8 3 Vings Bare для прикрепления котлера на стену 1 4 666 3 . 5 Верхний кронштейн расширительного бачка 1 6 Танк расширения 1 7 Правая кронштейна 1 8 боковой кронштейн 2
Горел 1 10 Электрод зажигания и ионизации 1 13 Газовый клапан 1 14 Правый крючок 1 15 Закрепка 4 16 Левый крючок 1 17 Корпус 1 18 Рейтинг. 0006 20 Пылевая крышка 3/4 “3 21 Метка безопасности 1 22 Винт 2 23 Винт для крепления корпуса 2 24 Шатичная машина 2 25 Винт. силовые провода 1 27 поддон нижний 1 28 Кронштейн расширительного бачка нижний 1 29 Гайка соединения с расширительным бачком 1 30 Выходной патрубок системы отопления 1 31 Основной теплообменник 1 32 Ограничитель контрольной температуры 1 33 Винт с крестообразным шлицем 2 34 Входной патрубок системы отопления 1 35 Гайка 3/4″ 2 36 Выходной патрубок насоса 1 37 6 0 90 8 Резиновое кольцо на входе насоса Шайба для манометра 1 39 Манометр 1 40 Хомут для выхода воды из водяного насоса 1 41 Водяной насос 1 42 Хомут для впускного патрубка насоса 1 43 Шайба для крепления насоса 2 44 Винт с крестообразным шлицем 2 45 Шайба 2 46 Винт с крестообразным шлицем 2 47 Клапан подачи воды 1 0 6 48
Газовые котлы Weller – Работа, неисправности и коды ошибок
Коды ошибок котлов Weller
Ошибка E1 – Недостаточное или отсутствующее давление воды в циркуляционной системе. Неисправность гидроблока, возможно заедание штока. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется восстановить подачу воды. Увеличьте давление до 1,2 бар и начните нагрев.
Ошибка E2 — Срабатывание защиты от перегрева или неправильного розжига. Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за проблем с системой зажигания. Рекомендуется проверить подачу газа. Нажав кнопку «сброс», повторно активируйте устройство.
Ошибка E5 — Неисправность программы платы управления. Для устранения, нажав клавишу «reset», перезагружаем агрегат. Если действие безуспешно, следует обратиться в сервисный центр.
Ошибка E6 — Повреждение датчика системы отопления. Из-за некорректного выполнения функции датчиком блок переходит в защитный режим. Рекомендуется отключить машину и заменить этот компонент. Вы также можете позвонить в сервис.
Ошибка E7 — Нагрев охлаждающей жидкости. Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов или при переходе температуры горячего водоснабжения за границу 81 градуса. Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».
Ошибка E9 – Неисправен датчик ГВС. Из-за неисправности датчика ГВС агрегат переходит в режим защиты. Требуется обесточить его и заменить датчик подачи горячей воды или обратиться в сервисный центр.
В некоторых случаях при использовании агрегат может снижать температуру на десять-пятнадцать градусов в системе отопления, а иногда и вовсе выключаться. В этом случае устройство должно быть подключено к сети посредством стабилизатора, поэтому необходимо его проверить. Так как сам стабилизатор может выйти из строя, а неисправность может возникнуть только при обнаружении неисправности подключенных к нему потребителей энергии.
Помощь по ремонту котлов Weller
Для загородного дома Хочу установить настенный газовый котел Weller Mars. Подскажите, пожалуйста, какое номинальное давление подачи газа /метана/пропана/ у этих моделей?
В этом типе оборудования номинальное давление подачи газа для метана/пропана составляет 20/37 мбар.
Используем котел этой марки в помещении. До сегодняшнего вечера он чувствовал себя хорошо. В настоящее время через 5 секунд после запуска устройство начало гаснуть. Похоже, он не может подать воду в систему. Объясните, что не так?
Вероятной причиной такого дефекта может быть запальный электрод, который не видит огня, или снижение циркуляции.
Установили двухконтурный котел mars 32 OC. При запуске горелка зажигается и сразу гаснет. Я предполагаю, что искры зажигания нет. Можете ли вы помочь мне исправить этот сбой?
Требуется проверить, слышен ли звук при образовании искры зажигания, если для розжига снимается провод. Если звука нет, необходимо заменить трансформатор розжига. Если есть звук, замените запальный электрод или горелку.
Я завершил подключение этого устройства в конце 2016 года. Предположительно через пять месяцев произошел сбой. Регулирую температуру, а он ее не держит. Объясните, что может быть?
Возможно автоматика дает сбой, и в момент повышения температуры на 65 градусов форсунки отключаются. Необходимо настроить автоматику для правильного выполнения функций. Еще одним фактором может быть то, что выбрана несогласованная мощность агрегата по отношению к отапливаемой площади.
Газовый котел марс 32 в режиме ГВС работает с перебоями (почти не работает). У него необычное поведение. При открытии крана ГВС вода нагревается почти до кипятка, несмотря на то, что датчик выставлен на +40 градусов. Через 2-3 минуты кипяток отключается, идет холодная вода. Через 2-3 минуты он включается и снова доводит температуру воды до кипятка. И так 4 раза. После последнего нагрева до кипятка выдает холодную воду и больше не включается. Контур отопления работает нормально (давно не проверял – лето). После того как выключаю котел, а он простоит около 2 суток без электричества и с закрытым краном подачи воды, он включается, и опять те же беды. Что нужно сделать, чтобы что-то изменить?
Необходимо заменить датчик температуры.
Наткнулся на ремонт котла Weller. Через несколько секунд после включения выдает ошибку Е1. На насос не подается питание. Насос работает, обмотка прозвонилась, конденсатор. Плата не подает питание. Кто-нибудь сталкивался с этой проблемой в своей практике?
Начать нужно с того, что у данной модели двойной опрос датчика расхода охлаждающей жидкости. Перед запуском насоса он должен быть открыт, после – закрыт. Если какое-либо из условий не выполняется – ошибка Е1.
Котел Веллер Марс 26. Выдает ошибку Е02, ошибка зажигания. Пламя загорается и гаснет. При снятой крышке камеры сгорания работает нормально. Как только вы закрываете крышку, он гаснет. Дымоход чистый, поменяли вентилятор, пневмореле, газовый клапан, электрод розжига, блок розжига. Ничего не помогло. Электрическая сеть в порядке. Кто может помочь?
Турбо модели должны быть наоборот. Рискну предположить, что либо переизбыток, либо большой недостаток воздуха.
Котел Weller mars 26. Во время работы сильно циклируется. Например, стоит 40 градусов на нагрев, включается, быстро нагревается до 38-40 градусов, тухнет конфорка, температура быстро падает примерно до 32-33, снова включается конфорка и так по кругу. Если повышаю температуру, например, до 48, то агрегат долго греется (на дисплее показывает ту же температуру в районе 49-50 или даже падает на градус). Когда вся вода в батареях нагреется, горелка гаснет, а затем температура медленно падает. Горелка включается, и вот он тоже снова начинает тактировать. Какие мысли? Плохая проходимость в системе отопления? У него есть фильтр? Газ не отрегулирован? Есть ли способ увеличить дельту?
Аналогично типичной неисправности электронной платы, когда блок перестает модулировать пламя и нагревается до максимума.
Котел марс 26. Котел не запускается. Ничего не пишет (показывает два нуля), на сброс не реагирует, гаснет дисплей кнопкой включения. Агрегат двухконтурный, водяной контур закрыт двумя заглушками. Газ в порядке. Давление в системе 1,5-2 атм. Котел отключился, так как были проблемы с подачей газа, давление упало до 0, но ошибок не выдает. В прошлый раз была похожая ситуация: свет пол дня выключался, давление упало, не включается, выдает ошибку (низкое давление). Поднял давление, но он все равно не включался. Дважды тарахтит и стоит. Как-то так получилось (накачал больше 2 атм. давления и потом решил немного стравить до 1,5), что при следующем включении электроштекера агрегат сразу начинал крутить насос и потом включался. Но на этот раз это не так. Что бы это могло быть?
Была аналогичная проблема. Котел выдал ошибку Е6, видимо тяги не хватает или выхлоп плохой, вытащил трубки от датчика к вентилятору. Воткнул одну трубку на вентилятор и пьезо щелкнуло. Сделал сброс, устройство быстро протестировали, запустили вентилятор и зажгли горелку. Вторую трубку втыкать не стал, подождал часа два, пока система и дымоход хорошо прогреются внутренним воздухом. Выключил, потом установил все трубки, как было, включил, и нормально завелась.
Помогите пожалуйста с проблемой: котел марс 32 ОС не включается, выдает ошибку Е1 (отсутствие давления в системе отопления). Давление в норме, выше 1 бар, помпа не запускается, слышен слабый щелчок. Горит красный светодиод на датчике протока ГВС, хотя я ГВС не пользуюсь, выход там заглушен, а блок питаю только через ввод.
Сначала осмотрите датчик протока ГВС, почистите или замените бронзовый ввинчивающийся «картридж». Тогда смотри датчик протока отопления. Скорее всего, он заполнен водой. Необходимо поменять пломбу и просушить микропереключатель.
Год назад это устройство было подключено к системе. Сегодня в момент пуска фитиль загорается на 10 секунд, а основная горелка не подхватывает огонь, и агрегат тухнет. Как можно выйти из ситуации?
Вероятно, не работает автоматический розжиг или проблемы с горелкой. На всякий случай проверьте, не сбилась ли фазировка при подключении к блоку питания.
. Два независимых теплообменника на отопление и горячую воду.
. Для отопления теплообменник медный, а для ГВС пластинчатый
из нержавеющей стали.
. Горелка из нержавеющей стали.
. Регулятор давления газа.
. Встроенный расширительный бак.
. Система управления подачей воздуха.
. Трехскоростной циркуляционный насос с автоматическим воздухоотводчиком.
. Манометр.
. Автоматический обход.
. Постциркуляция насоса.
Система автоматизации
. Автоматическая электронная система зажигания и системы безопасности.
. Плавное электронное зажигание.
. Установка и поддержание с точностью температурного режима до ±1 °С.
. Котел имеет электронную модуляцию пламени в режиме отопления и ГВС.
Характеристика
Номинальная тепловая мощность
Номинальная тепловая мощность
Диапазон температур системы отопления
Рабочее давление системы отопления
Максимальное давление системы отопления
Емкость расширительного бака
Давление срабатывания расширительного бака
Контроль температуры горячей воды
Максимальное давление водопроводной воды
Минимальное давление водопроводной воды
Δt=25 °C, возможно горячее водоснабжение
Δt=35 °C, возможно горячее водоснабжение
Напряжение/частота
Максимальная потребляемая мощность
Класс защиты IP
Трубное соединение
Система отопления
Система ГВС
Номинальное давление природного газа
Номинальное давление для LPG
Инструкция по эксплуатации газового котла weller.
Коды ошибок газового котла Weller
Китайские котлы отопления – это некачественное оборудование по умолчанию? У большинства покупателей в РФ сложилось стойкое мнение, что это так и не без оснований. Но этот стереотип можно разрушить, если учесть технические характеристики, которыми обладают отопительные газовые котлы Weller.
Основными отличительными чертами продукции торговой марки Weller являются несомненное качество, надежность и простота использования. Одним из лучших доказательств популярности модели является то, что теплогенераторы компании пользуются популярностью не только в Российской Федерации, но и среди более требовательных европейских покупателей.
Китайский бренд Weller
Изначально Weller представлялся как итальянский производитель. Со временем продукция стала производиться в Китае. Сегодня Weller принадлежит китайской компании.
Удивительно, но производителю удалось то, что не удалось другим концернам – сохранить европейское качество и технические характеристики, сделав себестоимость продукции ниже и, соответственно, более привлекательной для потребителя.
Выпускаемые модели ориентированы на поквартирное отопление дома. Потребителю предлагаются навесные модели двухконтурного типа с закрытой камерой сгорания.
Настенные котлы востребованы на рынке
Если обратиться к статистике, то становится понятно, что для рядового потребителя наиболее привлекательным выбором являются навесные модели. отопительное оборудование. Количество продаж агрегатов, которые можно повесить на стену, значительно превосходит продажи котлов, требующих установки на полу. Особенно это заметно у владельцев квартир. многоэтажном доме, которые хотят сделать автономное отопление.
Чем объясняется популярность представленных моделей котлов Weller?
Единственным слабым местом тепловой станции Weller, судя по отзывам покупателей, является уязвимость блока управления к скачкам напряжения в сети. Вы можете обеспечить безопасность, установив ИБП.
Основные принципы установки и использования
Производитель, разрабатывая данную модель, в первую очередь ориентировался на изготовление котла, который был бы прост в установке и обслуживании. В результате установка не требует соблюдения особых условий и подключения дополнительного оборудования, выполняется достаточно быстро.
Регулировка и регулировка котла после установки не требуется. Блок управления автоматически следит за давлением в трубопроводе и выбирает оптимальный вариант работы, чтобы расход природного газа был минимальным.
Работа котла Weller зависит от нескольких факторов, которые необходимо учитывать перед началом монтажа:
Соблюдение рекомендаций и требований производителя. Например, в систему дымоудаления устанавливается приточно-вытяжной переходник, который следит за наличием тяги в дымоходе. Нарушения при монтаже коаксиальной трубы приводят к отказу автоматики включить котел.
Электрическое подключение и установка датчиков температуры должны выполняться квалифицированным специалистом.
Удобство использования достигается благодаря «интеллектуальной» системе управления котлом. Установленный контроллер самостоятельно принимает решения об изменении режима работы в зависимости от внешних и внутренних факторов, делая эксплуатацию устройства максимально комфортной и экономичной.
Прочь предубеждение, что Китай некачественный
Пример оборудования Веллера доказывает, что Китай не всегда плох, а иногда даже очень хорош. Полная автоматизация процесса нагрева, адаптация к бытовым условиям, отсутствие необходимости самостоятельной регулировки давления, умная автоматика – все эти функции ставят модели компании в один ряд с европейскими аналогами.
Котлы предназначены для отопления квартир, могут быть установлены в небольших помещениях, без необходимости использования для этих целей отдельной котельной. Хороший выбор для арендаторов многоквартирного дома!
Газовые котлы Weller – Работа, неисправности и коды ошибок
Коды ошибок котлов Weller
Ошибка E1 – Недостаточное или отсутствующее давление воды в циркуляционной системе. Есть проблема с гидроблоком, возможно заедает шток. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется перезапустить подачу воды. Увеличьте давление до 1,2 бар и начните нагрев.
Ошибка E2 – Защита от перегрева или неправильного розжига. Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за неполадок с системой зажигания. Рекомендуется проверить подачу газа. Нажав кнопку «сброс», повторно активируйте устройство.
Ошибка E5 – Неисправность программы платы управления. Для его устранения, нажав кнопку «сброс», перезагружаем агрегат. При неэффективности действия следует обратиться в сервисный центр.
Ошибка E6 – Повреждение датчика нагрева. Из-за некорректного выполнения функции датчиком блок переходит в режим охраны. Рекомендуется отключить устройство от сети и заменить этот компонент. Вы также можете позвонить в сервисную службу.
Ошибка E7 — Нагрев охлаждающей жидкости. Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов, либо при переходе температуры горячего водоснабжения за границу 81 градуса. Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».
Ошибка E9 – Неисправность датчика горячей воды. Из-за неисправности датчика ГВС агрегат переходит в режим защиты. Требуется обесточить его и заменить датчик подачи горячей воды или обратиться в сервисный центр.
В некоторых случаях при использовании агрегат может снижать температуру на десять-пятнадцать градусов в системе отопления, а иногда и вовсе выключаться. При этом подключение устройства к сети должно осуществляться посредством стабилизатора, поэтому необходимо его проверить. Так как сам стабилизатор может выйти из строя, а неисправность может проявиться только при обнаружении неисправности в подключенных к нему потребителях электроэнергии.
Помощь в ремонте котла Weller
Для загородного дома Хочу установить настенный газовый котел Weller Mars. Подскажите пожалуйста какое номинальное давление подачи газа/метана/пропана/этих моделей?
В этом типе оборудования номинальное входное давление газа для метана/пропана составляет 20/37 мбар.
Котлы этой марки используются внутри помещений. До сегодняшнего вечера он вел себя хорошо. В настоящее время через 5 секунд после пуска устройство начало гаснуть. Похоже, он не может подать воду в систему. Объясните в чем проблема?
Вероятной причиной такого дефекта может быть запальный электрод, который не видит огня, или снижение циркуляции.
Установили двухконтурный котел mars 32 OC. При запуске горелка зажигается и сразу гаснет. Думаю искры зажигания нет. Помогите убрать эту аварию?
Требуется проверить, слышен ли звук при образовании искры зажигания, в случае снятия провода зажигания. Если звука нет, необходимо заменить трансформатор розжига. Если есть звук, замените запальный электрод или горелку.
Подключил данный аппарат в конце 2016 года. Наверное через пять месяцев произошел сбой. Я регулирую температуру, а он не держит. Объясните, что может быть?
Возможно автоматика дает сбой, и в момент повышения температуры на 65 градусов форсунки отключаются. Необходимо перенастроить автоматику для корректного выполнения функций. Еще одним фактором может быть несогласованность выбранной мощности агрегата по отношению к отапливаемой площади.
Газовый котел марс 32 в режиме горячего водоснабжения работает с перебоями (практически не работает). У него необычное поведение. При открытии крана горячей воды вода нагревается почти до кипятка, несмотря на то, что на датчике +40 градусов. Через 2-3 минуты кипяток отключается, идет холодная вода. Через 2-3 минуты он включается и снова доводит температуру воды до кипятка. И так 4 раза. После последнего нагрева до кипятка выдает холодную воду и больше не включается. Контур отопления работает нормально (давно не проверял – лето). После того как выключаю котел, а он постоит около 2-х суток обесточенный и с закрытым краном подачи воды, он включается, и опять те же беды. Что нужно сделать, можно ли что-то изменить?
Необходимо заменить датчик температуры.
Столкнулся с ремонтом котла Weller. Через несколько секунд после включения выдает ошибку Е1. На насос не подается питание. Насос работает, обмотка прозвонилась, конденсатор. Плата не подает питание. Кто-нибудь сталкивался с этой проблемой в своей практике?
Начать надо с того, что для данной модели датчик протока охлаждающей жидкости опрашивается дважды. Перед запуском насоса он должен быть открыт, затем закрыт. Если какое-либо из условий не выполняется – ошибка Е1.
Котел Веллер Марс 26. Выдает ошибку Е02, ошибка зажигания. Пламя загорается и гаснет. При снятой крышке камера сгорания работает нормально. Как только вы закрываете крышку, он гаснет. Дымоход чистый, поменяли вентилятор, пневмореле, газовый клапан, электрод розжига, блок розжига. Ничего не помогло. Электрическая сеть в порядке. Кто может помочь?
У моделей с турбонаддувом должно быть наоборот. Рискну предположить, что либо переизбыток, либо большой недостаток воздуха.
Котел Weller mars 26. У него мощные часы в работе. Например, стоит 40 градусов на нагрев, включается, быстро нагревается до 38-40 градусов, гаснет горелка, температура быстро падает примерно до 32-33, и снова включается горелка и так по кругу . Если повышаю температуру, например, до 48, то агрегат долго греется (на дисплее показывает ту же температуру в районе 49-50 или даже падает на градус). Когда вся вода в батареях нагреется, горелка гаснет, а затем температура медленно падает. Горелка включается, а теперь еще и начинает снова тикать. Какие мысли? Плохая проходимость в системе отопления? Есть ли в нем фильтр? Газ не регулируется? А можно как-то увеличить дельту?
Аналогично типичной неисправности электронной платы, когда блок перестает модулировать пламя и максимально нагревается.
Котел марс 26. Котел не запускается. Ничего не пишет (показывает два нуля), на ресет не реагирует, кнопкой питания гаснет дисплей. Агрегат двухконтурный, водяной контур закрыт двумя заглушками. Газ в норме. Давление в системе 1,5-2 атм. Котел отключился, так как были проблемы с подачей газа, давление упало до 0, но ошибок не выдает. В прошлый раз была аналогичная ситуация: свет пол дня выключался, давление упало, не включается, выдает ошибку (мало давления). Я поднял давление, но он все равно не включался. Два раза грохочет и стоит. Как-то так получилось (накачал больше 2 атм. давления и потом решил немного стравить до 1,5), что при следующем включении вилки блок сразу начинал крутить насос и потом включался. Но на этот раз нет. Что бы это могло быть?
Была аналогичная проблема. Котел выдал ошибку Е6, видимо тяги не хватает или выхлоп плохой, вытащил трубки от датчика к вентилятору. Я воткнул одну трубку на вентилятор и щелкнул пьезо. Сделал сброс, устройство быстро протестировали, запустили вентилятор и зажгли горелку. Вторую трубу втыкать не стал, подождал часа два, чтобы система и дымоход хорошо прогрелись внутренним воздухом. Выключил, потом установил все трубки как было, включил, и завелась нормально.
Помогите пожалуйста с проблемой: котел марс 32 ОС не включается, выдает ошибку Е1 (нет давления в системе отопления). Давление в норме, выше 1 бар, помпа не запускается, слышен слабый щелчок. Горит красный светодиод на датчике протока ГВС, хотя ГВС не пользуюсь, выход там заглушен, а через ввод только питаю блок.
Сначала осмотрите датчик протока ГВС, почистите или замените бронзовый ввинчивающийся «картридж». Тогда смотри датчик протока отопления. Скорее всего, он залит водой. Необходимо поменять сальник и просушить микропереключатель.
Подключил год назад к системе этот прибор… Сегодня в момент пуска фитиль загорается на 10 секунд, а основная горелка не подхватывает огонь, и агрегат тухнет. Как можно выйти из ситуации?
Возможно, не работает автоматический розжиг или проблемы с горелкой. На всякий случай посмотрите, не вышла ли из строя фазировка при подключении к питанию.
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ Все описанные в данном документе работы должны выполняться специалистами авторизованных сервисных центров WELLER. Храните техническую документацию под рукой. Для исполнения для описанных работ может потребоваться информация, содержащаяся в данном руководстве. 2. Описание устройства. 2.1. общее описание устройств. Двухконтурный настенный газовый котел WELLER MARS с закрытой камерой сгорания и отдельным пластинчатым теплообменником предназначен для отопления и горячего водоснабжения. Котлы поставляются мощностью 24 и 30 кВт. Агрегаты стандартно работают на природном газе (G20). 2.2. Основные технические характеристики Модель Mars 26 Mars 32 Изм. Номинальный вход тепла 26 32 кВт Номинальная тепловая мощность 24 29,5 кВт Диапазон температуры системы нагрева 30 ～ 80 30 ～ 80 ° C Максима системы отопления 3 3 бар Емкость расширительного бака 6 8 л Уставка давления расширительного бака 1 1 бар Контроль температуры горячей воды 30 ～ 60 30 ～ 60 °С Максимальное давление водопроводной воды 6 6 бар Минимальное давление водопроводной воды 0,2 0,2 бар △ t = 25 °С, возможность получения горячей воды 13 15 л/мин △ t=35°С, возможность получения горячей воды 9,5 10,7 л/мин Напряжение/частота 220～230/50 220～230/50 В/Гц Максимальная потребляемая мощность 110 150 Вт Класс изоляции I I
Компаунд Соединение водопроводных труб отопления G3/4 G3/4 Труба Газоподвод G3/4 G3/4 Соединение водопроводных труб для душа G1/2 G1/2
Воздухозаборный/выпускной канал 60/100 60/100 мм Номинальное давление природного газа 0,02 0,02 бар Номинальное давление сжиженного газа 0,03 0,03 бар Вес нетто 38,5 39 кг габариты: Д 0 × Ш × В 4 8 740 × 410 × 328 мм
3
2. 3. Дизайн
Рис. 2.1.
4
Рис. 2.2.
5
Рис. 2.3.
6
Рис. 2.4.
7 2.4. Спецификация P / P № Название Qty 1 Левая крошка 1 2 Винт Phillips 8 3 Пятен 5 Верхний кронштейн расширительного бака 1 6 Расширительный бак 1 7 Правый кронштейн 1 8 Боковой кронштейн 2 9 Горелка 1 10 Электрод зажигания и ионизации 6 1 190
6 Запечатанное кольцо для газовой впускной трубы 6 12 Подача газовой трубы для горелки 1 13 Газовый клапан 1 14 Правый крючок 1 15 Закрой 4 16 Левый крючок 1 17 Shourud 1 18 ДАННАЯ ПЛИТА 1 19 ВИНТ 2 20 Пякотепроницаемый 3/4 ” CAP 3 21 МАКЛЕКА ЗАБОЧКИ 1 22 ВИНТ 2 23 ВИНТ для крепления крышка 2 24 Оботачка 0006 2 25 Филлипс винт 2 26 Защитная прокладка для электроэнергии 1 27 Нижний поддон 1 28 Расширение бак Нижний кронштейн 1 29 . Основной теплообменник 1 32 Ограничитель температуры регулирования 1 33 Винт с крестообразным шлицем 2 34 Входной патрубок системы отопления 1 35 Гайка 3/4 дюйма 2 36 Выходной патрубок насоса 1 37 Резиновое кольцо насоса ввода-вывода 2 38 Шайба для водомера 1 39 Манометр для воды 1 40 Хомут выхода воды из водяного насоса 1 41 Водяной насос 1 42 Хомут для водяного насоса Входная труба до насоса 1 43 Стиральная машина для монтажа насоса 2 44 Поперечный винт 2 45 Вайс 2 46 Поперечный винт 2 47 Входной клапан 1 48 . Сенсор потока
.0006 1
Газовые настенные котлы Buderus Logamax модели U042, U044, GB072, GB172. С открытой и закрытой камерой сгорания. Методы ремонта и обслуживания, регулировка рабочих параметров. Рекомендации по уходу. Котлы газовые Vaillant Модели: напольный Atmovit exclusiv, настенный конденсационный Ecotec plus. Сервис, обслуживание, настройка функциональных компонентов. Гидравлические схемы. Газовые настенные котлы Аристон модели Clas, Clas Evo, Genus. Рекомендации по ремонту, техническому обслуживанию и обслуживанию. Устранение ошибок и неисправностей. Методы настройки и регулировки. Газовые котлы Immergaz Модели Eolo Star, Eolo Mini, Nike Star, Nike Mini, Metos. Ремонты и регулировки. Установка, сборка и подключение. Настройки режимов работы и дополнительного оборудования. Котлы Kentatsu Furst Настенные модели Nobby Smart. Конденсация Smart Condens. Напольные Сигма, Кобольд. Твердотопливный Элегант, Вулкан. Неисправности и коды ошибок. Описание и характеристики.
Настенные двухконтурные газовые котлы Weller применяются для систем отопления помещений площадью до 230 кв.м. Модулирующая горелка позволяет добиться наибольшей теплоотдачи при работе на любой мощности, что является основным преимуществом конструкции данной марки. Агрегат имеет закрытую камеру сгорания, а также дополнительный модуль конденсации, который поглощает тепло выхлопных газов.
Управление простое и понятное, почти все регулировки производятся в автоматическом режиме. Настенная модель Mars подключается к стандартному вертикальному дымоходу, при этом продукты горения удаляются, а воздух забирается с улицы. принудительно доступный коаксиальный дымоход.
Чтобы максимально увеличить производительность этих моделей, они оснащены деталями и комплектующими от известных компаний Европы. Если автоматика обнаруживает какую-либо неисправность, на дисплее отображается символ с кодом ошибки. Все модели оснащены отдельными теплообменниками.
Блок управления в автоматическом режиме следит за требуемым давлением в трубопроводе и устанавливает наиболее благоприятный режим работы, при котором использование газа будет наименьшим. Перед применением необходимо изучить инструкцию. Коды ошибок, появляющиеся на дисплее, могут помочь своевременно обнаружить и устранить неисправность.
Коды ошибок котла Weller
Ошибка E1 – Недостаточное или отсутствующее давление воды в системе циркуляции. Есть проблема с гидроблоком, возможно заедает шток. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется перезапустить подачу воды. Увеличьте давление до 1,2 бар и начните нагрев.
Ошибка E2 – Защита от перегрева или неправильного розжига. Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за неполадок с системой зажигания. Рекомендуется проверить подачу газа. Нажав кнопку «сброс», повторно активируйте устройство.
Ошибка E5 – Неисправность программы платы управления. Для его устранения, нажав кнопку «сброс», перезагружаем агрегат. При неэффективности действия следует обратиться в сервисный центр.
Ошибка E6 – Повреждение датчика нагрева. Из-за некорректного выполнения функции датчиком блок переходит в режим охраны. Рекомендуется отключить устройство от сети и заменить этот компонент. Вы также можете позвонить в сервисную службу.
Ошибка E7 – Высокая температура охлаждающей жидкости. Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов, либо при переходе температуры горячего водоснабжения за границу 81 градуса. Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».
Ошибка E9 – Неисправность датчика горячей воды. Из-за неисправности датчика ГВС агрегат переходит в режим защиты. Требуется обесточить его и заменить датчик подачи горячей воды или обратиться в сервисный центр.
В некоторых случаях при использовании агрегат может снижать температуру на десять-пятнадцать градусов в системе отопления, а иногда и вовсе выключаться. При этом подключение устройства к сети должно осуществляться посредством стабилизатора, поэтому необходимо его проверить. Так как сам стабилизатор может выйти из строя, а неисправность может появиться только при обнаружении неисправности в подключенных к нему потребителях электроэнергии.
Газовый котел марс 32 в режиме горячего водоснабжения работает с перебоями (практически не работает). У него необычное поведение. При открытии крана горячей воды вода нагревается почти до кипятка, несмотря на то, что на датчике +40 градусов. Через 2-3 минуты кипяток отключается, идет холодная вода. Через 2-3 минуты он включается и снова доводит температуру воды до кипятка. И так 4 раза. После последнего нагрева до кипятка выдает холодную воду и больше не включается. Контур отопления работает нормально (давно не проверял – лето). После того как выключаю котел, а он постоит около 2-х суток обесточенный и с закрытым краном подачи воды, он включается, и опять те же беды. Что нужно сделать, можно ли что-то изменить?
Необходимо заменить датчик температуры.
Столкнулся с ремонтом котла Weller. Через несколько секунд после включения выдает ошибку Е1. На насос не подается питание. Насос работает, обмотка прозвонилась, конденсатор. Плата не подает питание. Кто-нибудь сталкивался с этой проблемой в своей практике?
Начать надо с того, что для данной модели датчик протока охлаждающей жидкости опрашивается дважды. Перед запуском насоса он должен быть открыт, затем закрыт. Если какое-либо из условий не выполняется – ошибка Е1.
Котел Веллер Марс 26. Выдает ошибку Е02, ошибка зажигания. Пламя загорается и гаснет. При снятой крышке камеры сгорания работает нормально. Как только вы закрываете крышку, он гаснет. Дымоход чистый, поменяли вентилятор, пневмореле, газовый клапан, электрод розжига, блок розжига. Ничего не помогло. Электрическая сеть в норме. Кто может помочь?
У моделей с турбонаддувом должно быть наоборот. Рискну предположить, что либо переизбыток, либо большой недостаток воздуха.
Котел Weller mars 26. У него мощные часы в работе. Например, стоит 40 градусов на нагрев, включается, быстро нагревается до 38-40 градусов, гаснет горелка, температура быстро падает примерно до 32-33, и снова включается горелка и так по кругу . Если повышаю температуру, например, до 48, то агрегат долго греется (на дисплее показывает ту же температуру в районе 49-50 или даже падает на градус). Когда вся вода в батареях нагреется, горелка гаснет, а затем температура медленно падает. Горелка включается, а теперь еще и начинает снова тикать. Какие мысли? Плохая проходимость в системе отопления? Есть ли в нем фильтр? Газ не регулируется? А можно как-то увеличить дельту?
Похоже на типичную неисправность электронной платы, когда блок перестает модулировать пламя и греется на максимуме.
Котел марс 26. Котел не запускается. Ничего не пишет (показывает два нуля), на ресет не реагирует, кнопкой питания гаснет дисплей. Агрегат двухконтурный, водяной контур закрыт двумя заглушками. Газ в норме. Давление в системе 1,5-2 атм. Котел отключился, так как были проблемы с подачей газа, давление упало до 0, но ошибок не выдает. В прошлый раз была аналогичная ситуация: свет пол дня выключался, давление упало, не включается, выдает ошибку (мало давления). Я поднял давление, но он все равно не включался. Два раза грохочет и стоит. Как-то так получилось (накачал больше 2 атм. давления и потом решил немного стравить до 1,5), что при следующем включении вилки блок сразу начинал крутить насос и потом включался. Но на этот раз нет. Что бы это могло быть?
Была аналогичная проблема. Котел выдал ошибку Е6, видимо тяги не хватает или выхлоп плохой, вытащил трубки от датчика к вентилятору. Я воткнул одну трубку на вентилятор и щелкнул пьезо. Сделал сброс, устройство быстро протестировали, запустили вентилятор и зажгли горелку. Вторую трубу втыкать не стал, подождал часа два, чтобы система и дымоход хорошо прогрелись внутренним воздухом. Выключил, потом установил все трубки как было, включил, и завелась нормально.
Помогите пожалуйста с проблемой: котел марс 32 ОС не включается, выдает ошибку Е1 (нет давления в системе отопления). Давление в норме, выше 1 бар, помпа не запускается, слышен слабый щелчок. Горит красный светодиод на датчике протока ГВС, хотя ГВС не пользуюсь, выход там заглушен, а через ввод только питаю блок.
Сначала осмотрите датчик протока ГВС, почистите или замените бронзовый ввинчивающийся «картридж». Тогда смотри датчик протока отопления. Скорее всего, он залит водой. Необходимо поменять сальник и просушить микропереключатель.
Модели Luna, Luna 3 Comfort, Luna Duo Tec (F/Fi). Двухконтурный, с турбонаддувом. Рекомендации по устранению ошибок и неисправностей. Настройки и настройка режимов работы.
Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000. Настенный, двухконтурный. Ремонт, регулировка и неисправности. Варианты настройки функций и режимов.
Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неисправности. Работа с пультом Xital. Системный контроль. Настройка работы по температуре и давлению.
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Работа с системой управления Logomatic и бойлером косвенного нагрева… Режимы и функции.
Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы регулировки. Газовая система. Установка и сборка. Обслуживание и профилактика.
WALL-MOUNTED TWO-CIRCUIT GAS BOILER WITH CLOSED COMBUSTION CHAMBER USER GUIDE WELLER Mars 26
Content
Design and name of parts 3
Inputs / outputs 3
4
Указания по технике безопасности 5
6
Инструкции по панели управления 7
Описание кодов разломов 7
Распаковка вставка 8
Список упаковки 8
Иллюстрации
Установка ко мне
9006 9006 9006.
Водоснабжение, подпитка и слив 13
Регулировка зажигания 14
Управление пользователем 14
Система безопасности 16
Техническое обслуживание 17
Гарантийные обязательства 18
Гарантийный талон 19
Конструкция и наименование деталей
1
. .. Вентилятор
2. Главный теплообменник
3. Ограничитель контрольной температуры
4. Электрод розжига/пламенно-ионизационный
03 07 Датчик подачи 9,0 07 9,0 Горелка
7. Газовый кран
8. Датчик температуры ГВС
9. Трехходовой клапан
10. Микропереключатель датчика давления
Трехворотный клапан
11. Датчик температуры температуры нагрева
12. Датчик работы вентилятора
13. Расширение резервуара
14. Автоматический вентиляционный клапан
1
5. 5. Клапан безопасности
16. Сторонние тепло теплообменник
17. Водяной насос
18. Манометр воды
19. Табло панели управления
20. Плата панели управления
Входы/выходы
Выход воды для отопления
C выход горячей воды
G вход газа
F вход холодной воды
R вход воды на отопление Основные технические характеристики
Цифровая индикация температуры отопления/ГВС
Функция автоматического определения неисправности и индикация кода неисправности постоянная температура отопления/горячей воды.
В случае погасания пламени срабатывает защита от возгорания, которая мгновенно перекрывает подачу газа.
Котел имеет два независимых теплообменника на отопление и горячее водоснабжение.
Защита с ограничением температуры. Предотвращает повреждение котла из-за чрезмерного повышения температуры.
При резком повышении давления в системе отопления автоматический перепускной клапан предохраняет теплообменник от перегрева.
Защита с предохранительным клапаном 3 бар (1 бар = 1 кгс/см 2 = 0,1 МПа), защищает трубопровод системы от избыточного давления.
При отсутствии тяги в дымоходе реле давления автоматически выключает котел.
Реле давления воды гарантирует, что котел не запустится при отсутствии воды или недостаточном давлении воды.
Функция трехминутной задержки. Применяется для предотвращения частых пусков котла и увеличения срока его службы.
Защита от блокировки циркуляционного насоса: Система автоматически включает насос один раз в день на 1 минуту.
Указания по технике безопасности
▲ Котел предназначен только для нагрева воды для систем отопления и ГВС.
▲ Если котел не работает, отключить газ и электроэнергию. Обратитесь к авторизованному специалисту для обслуживания.
▲ Электропитание, необходимое для нормальной работы котла, составляет 220 ～ 230 Вт / 50 Гц переменного тока. Производитель и продавец не несут ответственности за ущерб, вызванный использованием другого источника питания.
▲ В морозную погоду к котлу необходимо подключить электроэнергию и газ для предотвращения замерзания воды и засорения труб.
▲ Убедитесь, что давление воды в системе отопления составляет не менее 0,5 бар, или долейте воду в бойлер в соответствии с используемым методом.
▲ Убедитесь, что тип используемого газа соответствует типу газа, указанному на заводской табличке газового котла.
▲ Если котел не используется длительное время, перекрыть подачу газа, отключить электропитание и слить воду из котла и трубопроводов.
▲ Перед очисткой котла отключите электропитание.
▲ Не пользуйтесь электрическим оборудованием, если чувствуете запах газа. Откройте окно и немедленно закройте газовый кран, после чего вызовите по телефону сервисного техника.
▲ Не используйте вблизи газовых баллонов, газа и других легковоспламеняющихся материалов. Не кладите легковоспламеняющиеся материалы, такие как пластик, бумага или ткань, на газовый котел.
▲ Не тяните, не скручивайте и не перерезайте шнур питания.
▲ Не кладите посторонние предметы на выпускное или входное отверстие для отработанного воздуха, чтобы избежать блокировки или возгорания.
Основные технические параметры
Модель
Mars 26
Mars 32
Единица измерения
Номинальная тепловая мощность
26
32
кВт
Номинальная тепловая мощность
24
29,5
кВт
Диапазон температур системы отопления
30 ～ 80
30 ～ 80
°C
06
Рабочее давление системы отопления
0,5 ～ 1,5
0,5 ～ 1,5
6 бар6 бар
Максимальное давление системы отопления
3
3
бар
Емкость расширительного бака
6
8
л
Давление срабатывания расширительного бака
1
1
бар
Регулятор температуры горячей воды
30 ～ 60
30 ～ 60
°С
Максимальное давление водопроводной воды
6
6
бар
Минимальное давление водопроводной воды
0,2
0,2
бар
△ t = 25°С, возможность получения горячей воды
13
15
л/мин
△ t=35°С, возможность получения горячей воды
9,5
10,7
6 л/мин
Напряжение/частота
220 ～ 230/50
220 ～ 230/50 /40 906 Гц
900
Максимальная потребляемая мощность
110
150
Вт
Класс изоляции
I
I
Соединение труб
Соединение водопроводных труб отопления
G3/4
G3/4
Вход газа
G3/4
G3/4
Подключение водопроводных труб для душа
G1/2
G1/2
Канал входа/выхода воздуха
60/100
60/100
мм
Номинальное давление природного газа
0,02
0,02
бар
Номинальное давление сжиженного нефтяного газа
0,03
0,03
бар
Масса нетто
38,5
39
кг
Габаритные размеры: Д × Ш × В
740 × 410 × 328
740 × 410 × 328
6 9 02046 9 00046 мм
Инструкция по использованию панели управления
1
дисплей
Показывает температуру и всевозможные коды.
2
Повышение температуры воды для системы отопления
3
Снижение температуры воды для системы отопления
4
Повышение температуры ГВС
Нажмите один раз, заданное значение температуры увеличится на 1 градус.
5
Снижение температуры ГВС
Нажмите один раз, заданное значение температуры уменьшится на 1 градус.
6
Переключатель зима/лето
Выбор режима работы котла
7
Сброс
Автоматическая блокировка, перезапуск котла
8
Вкл выкл
Пуск и остановка котла
9
Манометр воды
Показывает давление воды в системе отопления
Описание кодов неисправностей
Распаковка коробки
Котел упакован в жесткую коробку, в коробку помещен амортизирующий пенопласт для обеспечения сохранности изделия и отсутствия повреждений при транспортировке. Чтобы вынуть котел из коробки, следуйте инструкциям на следующих рисунках: 9Внимание: Не беритесь руками за пластиковый блок управления при распаковке стойки. Упаковочный лист
Разверните коробку и проверьте принадлежности по следующему списку:
Иллюстрации установки
Установка котла
Безопасность установки
Установка, техническое обслуживание, ремонт, сборка должны выполняться владельцем осуществляется специалистом эксплуатирующей организации. газовое хозяйство или специалист организации, имеющей лицензию на данный вид деятельности.
Надежно закрепите котел на стене из негорючего материала.
Не размещайте легковоспламеняющиеся или взрывоопасные материалы рядом с котлом.
Запрещается устанавливать котел на другие газовые приборы.
Запрещается устанавливать котел в спальне, гостиной и подвале.
Запрещается устанавливать котел вблизи лестниц и аварийного выхода (минимальное расстояние 5 метров).
Над местом установки котла, электроприборов и газовых труб не должно быть проводов.
Выход котла должен располагаться рядом с вентиляцией.
Необходимо использовать специальную розетку, которая должна быть заземлена.
Необходимо поддерживать напряжение питания в пределах 220 В~230 В, для этого рекомендуется установить стабилизатор напряжения.
Котел устанавливается вертикально.
Установите сливной кран в самое нижнее положение системы отопления.
Установите фильтр на возвратную трубу отопительной воды. 9Монтаж газохода Ограничительное воздушное кольцо
При установке любой модели, независимо от того, установлено ли воздушное ограничительное кольцо, см. следующую таблицу.
При монтаже газохода максимальная длина трубы не может превышать 3 метров. При добавлении колена 135° длина трубы уменьшится на 0,5 м, при добавлении колена 90° длина трубы уменьшится на 1 м. Нельзя устанавливать две части колена 90° (кроме колена между дымоходом и вытяжным каналом). 9Соединение с газовой трубой
Газовый клапан должен быть установлен на стыке дымохода и входа газа.
Дымоход должен быть чистым. Если в газе есть примеси, установите фильтр на входе газа.
Не используйте дымоход в качестве линии заземления оборудования.
1
… вход отопительной воды
2. Выход горячей воды
3. Вход холодной воды
4. Циркуляционная вода отопления
5. Вход газа
Схема подключения
Водоснабжение, подпитка и слив Водоснабжение
Полностью открутите автоматический сливной клапан на кране.
Откройте вентиль системы отопления и выпускной вентиль в конце оборудования.
Вставьте защитную вставку и включите питание, затем запустите котел (не открывать газовый выключатель).
Запускайте котел снова и снова, чтобы перезапустить циркуляционный насос для удаления остаточного воздуха.
Давление воды в системе отопления снизится после выпуска воздуха .
Закройте котел и отключите электропитание.
Закройте сливной кран на конце оборудования системы отопления.
Пополнение
E Если после эксплуатации котла в течение некоторого времени давление воды в системе отопления снизилось из-за заполнения системы трубопроводов, во избежание ненормальной работы котла из-за низкого давления воды долейте воду в котел, когда давление падает ниже 0,5 бар.
Убедитесь, что сливной клапан насоса открыт.
Поверните ручку против часовой стрелки, чтобы открыть клапан подачи воды.
Проверить давление по манометру на панели управления. Когда показания достигнут 1-1,2 бар, закройте кран подачи воды, повернув его по часовой стрелке.
Z вода
клапан подпитки Запускайте котел снова и снова, чтобы перезапустить циркуляционный насос для удаления остаточного воздуха.
D Редуктор предохранительного клапана Давление воды в системе отопления снизится после выпуска воздуха . Повторяйте операции (3), (4), (5) до тех пор, пока давление не будет в пределах 1-1,2 бар.
Осушение системы
Осушение системы отопления
Выключите котел и отключите электропитание.
Открыть котел и все вентили на трубопроводе системы отопления.
Откройте сливной кран и слейте воду из системы, затем закройте сливной кран.
Осушение системы ГВС
Отсоединить трубу подачи воды от котла.
Открыть вентиль трубы отопления и слить воду.
Внимание:
При опорожнении системы необходимо закрыть котел и отключить электропитание. 9Регулировка зажигания
Проверки перед началом работы
Проверить все соединения отопления и ГВС на отсутствие утечек воды.
Проверить, открыт ли автоматический сливной клапан котла.
Убедитесь, что давление в системе отопления находится в пределах от 1 до 1,2 бар.
Убедитесь, что используемый газ соответствует газу, указанному на паспортной табличке.
Регулировка 9Внимание: (1) Регулировка должна выполняться квалифицированным персоналом.
(2) При проблемах с отоплением и качеством воды, вызванных системой отопления и горячего водоснабжения, обращайтесь в авторизованный сервисный центр.
Операция пользователя
Зимой
Отопление
▲ Внимание: Температуру теплоносителя на выходе можно настроить в пределах 30 ~ 80 °C. Если вы выбрали низкотемпературный теплый пол, регулировку должны проводить квалифицированные специалисты официального сервисного центра… Температура теплоносителя на выходе можно установить в пределах 30 ~ 55 ° C. 9Включение нагрева воды для ГВС
После установки температуры эта настройка будет сохранена автоматически. Дисплей вернется к индикации текущей температуры воды системы отопления, и котел перейдет в режим зимнего отопления.
Откройте кран, котел автоматически перейдет из режима отопления в режим приготовления ГВС. Когда котел работает в режиме нагрева воды для душа, закройте кран и котел перейдет из режима приготовления горячей воды в режим отопления. 9Предупреждение: (1) Если блок перестает работать на короткое время, необходимо проверить нормальное электропитание, чтобы предотвратить остановку вентилятора.
(2) Убедитесь, что электропитание и подача газа в норме, чтобы обеспечить функцию разморозки в холодную погоду.
(3) При остановке агрегата на длительное время закройте кран газовой трубы, отключите питание и слейте воду из системы.
Система безопасности
В котле используется система индикации кода безопасности. Если котел входит в режим защиты, идентифицируйте неисправность по следующим кодам: 9Защита от неисправности зажигания или защита от перегрева
Е 2
Когда на дисплее отображается код, изображенный на рисунке справа, это означает, что котел переходит в режим защиты от отказа розжига или температура воды в системе отопления быстро повышается и достигает 95 °С. Проверьте, подается ли газ и клапан газовой трубы открыт. Попробуйте снова подать питание и нажмите кнопку «○», затем нажмите кнопку «reset», чтобы убедиться, что котел работает в нормальном режиме подачи газа. 9защита от перегрева
E 7
Когда на дисплее отображается код, изображенный на рисунке справа, это означает, что котел переходит в режим защиты, вызванный резким повышением температуры системы отопления до 95°С или быстрым повышением температуры ГВС температуры до 80°С. При снижении температуры до значения на 6°С ниже установленной температуры нажать кнопку «сброс» для запуска котла. Техническое обслуживание
Проверить герметичность водопроводных труб и заменить уплотнительное кольцо и легко повреждаемый материал.
Давление в системе должно быть 1-1,2 бар, в противном случае подайте воду в соответствии со способом подачи воды, описанным на стр. 6.
Проверьте герметичность газовых труб и замените уплотнительное кольцо и легко повреждаемый материал.
Проверить горелку и главный теплообменник. При необходимости очистите форсунки и удалите все окислы с горелки. Удалите отложения на главном теплообменнике, чтобы они не влияли на сгорание и тепловой КПД.
Обеспечьте давление в расширительном баке до 1 бар.
Проверьте выпускную трубу на наличие засоров и очистите ее.
Проверить работу водяного насоса и вентилятора.
.
Внимание:
(1) При остановке работы котла из-за неисправности проверьте водоснабжение, электроснабжение и газоснабжение. Если все в порядке, но котел работает неправильно, обратитесь к квалифицированному специалисту.
(2) Во избежание несчастных случаев пользователи не должны снимать котел или проводить техническое обслуживание. Мы не несем ответственности за несчастные случаи, вызванные открытием котла без нашего разрешения.
(3) Запрещается использовать данный котел без разрешения квалифицированного специалиста из официального сервисного центра.
Ошибка веллера газового котла е9. Системы отопления для дачи и загородных домов
В данной статье собраны все возможные неисправности и варианты их устранения, а также коды ошибок котлов Weller. Вся информация читается в следующем порядке: код — название — возможная неисправность. Если у вас есть дополнительные вопросы, пожалуйста, оставляйте их в комментариях к этой статье.
Если вы не уверены на 100%, в чем проблема и что ее можно решить, немедленно обратитесь в сервисный центр для диагностики и устранения неполадок.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете связавшись с нами. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.
Настенные двухконтурные газовые котлы Weller применяются для систем отопления помещений площадью до 230 кв.м. Модулирующая горелка позволяет добиться наибольшей теплоотдачи при работе на любой мощности, что является основным преимуществом конструкции данной марки. Агрегат имеет закрытую камеру сгорания, а также дополнительный модуль конденсации, который поглощает тепло выхлопных газов.
Управление простое и понятное, почти все регулировки производятся в автоматическом режиме. Настенная модель Mars подключается к стандартному вертикальному дымоходу, при этом продукты горения удаляются, а воздух забирается с улицы. принудительно с помощью коаксиального дымохода.
Чтобы максимально увеличить производительность этих моделей, они оснащены деталями и комплектующими от известных компаний Европы. Если автоматика обнаруживает какую-либо неисправность, на дисплее отображается символ с кодом ошибки. Все модели оснащены отдельными теплообменниками.
Блок управления в автоматическом режиме следит за требуемым давлением в трубопроводе и устанавливает наиболее благоприятный режим работы, при котором расход газа будет наименьшим. Перед применением необходимо изучить инструкцию. Коды ошибок, появляющиеся на дисплее, могут помочь своевременно обнаружить и устранить неисправность.
Код ошибки E1 – Ошибка давления
Недостаточное или отсутствующее давление воды в циркуляционной системе. Есть проблема с гидроблоком, возможно заедает шток. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется перезапустить подачу воды. Увеличьте давление до 1,2 бар и начните нагрев.
Код ошибки Е2 – Защита от перегрева или неправильного зажигания
Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за неполадок с системой зажигания. Рекомендуется проверить подачу газа. Нажав кнопку «сброс», повторно активируйте устройство.
Код ошибки Е5 – Неисправность программы платы управления
Для ее устранения нажатием кнопки “reset” перезагружаем блок. При неэффективности действия следует обратиться в сервисный центр.
Код ошибки Е6 – Повреждение датчика системы отопления
Из-за некорректного выполнения функции датчиком блок переходит в режим защиты. Рекомендуется отключить устройство от сети и заменить этот компонент. Вы также можете позвонить в сервисную службу.
Код ошибки Е7 – Высокая температура теплоносителя
Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов, либо при переходе температуры горячего водоснабжения за границу 81 градуса . Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».
Код ошибки Е9 – Ошибка датчика ГВС
Неисправность датчика горячей воды. Из-за неисправности датчика ГВС агрегат переходит в режим защиты. Требуется обесточить его и заменить датчик подачи горячей воды или обратиться в сервисный центр.
В некоторых случаях при использовании агрегата он может снижать температуру на десять-пятнадцать градусов в системе отопления, а иногда и вовсе отключаться. При этом подключение устройства к сети должно осуществляться посредством стабилизатора, поэтому необходимо его проверить. Так как сам стабилизатор может выйти из строя, а неисправность может появиться только при обнаружении неисправности в подключенных к нему потребителях электроэнергии.
WALL-MOUNTED TWO-CIRCUIT GAS BOILER WITH CLOSED COMBUSTION CHAMBER USER GUIDE WELLER Mars 26
Content
Design and name of parts 3
Inputs / outputs 3
4
Указания по технике безопасности 5
6
Инструкции по панели управления 7
Описание кодов неисправностей 7
Распаковка коробки 8
Упаковочный лист 8
Installation illustrations 9
Boiler installation 9
Description of connecting elements 11
Water supply, replenishment and drainage 13
Ignition adjustment 14
User operation 14
Security system 16
Техническое обслуживание 17
Гарантийные обязательства 18
Гарантийный талон 19
Конструкция и наименование частей
1
. .. Вентилятор
2. Главный теплообменник
3. Ограничитель температуры регулирования
4. Электрод зажигания/пламенно-ионизационный
5. Горелка
6. Датчик расхода
8.0 Газовый клапан 0,0 Датчик температуры ГВС
9. Клапан трехходовой
10. Микровыключатель датчика давления
Клапан трехходовой
11. Датчик температуры отопительного контура
12. Датчик работы вентилятора
13. Расширительный бак
14. Автоматический выпускной клапан
1
5. Предохранительный клапан
16. Вторичный теплообменник
17. Водяной насос
18. Манометр
19.0 Панель управления щит
Входы/выходы
A выход воды на отопление
C выход горячей воды
G вход газа
F вход холодной воды
R вход воды на отопление Основные технические характеристики
Цифровая индикация температуры отопления/ГВС
Функция автоматического определения неисправности и индикация кода неисправности постоянная температура отопления/горячей воды.
В случае погасания пламени срабатывает защита от возгорания, которая мгновенно перекрывает подачу газа.
Котел имеет два независимых теплообменника на отопление и горячее водоснабжение.
Защита с ограничением температуры. Предотвращает повреждение котла из-за чрезмерного повышения температуры.
При резком повышении давления в системе отопления автоматический перепускной клапан предохраняет теплообменник от перегрева.
Защита с предохранительным клапаном 3 бар (1 бар = 1 кгс/см 2 = 0,1 МПа), защищает трубопровод системы от избыточного давления.
При отсутствии тяги в дымоходе реле давления автоматически выключает котел.
Реле давления воды гарантирует, что котел не запустится при отсутствии воды или недостаточном давлении воды.
Функция трехминутной задержки. Применяется для предотвращения частых пусков котла и увеличения срока его службы.
Защита от блокировки циркуляционного насоса: Система автоматически включает насос один раз в день на 1 минуту.
Указания по технике безопасности
▲ Котел предназначен только для нагрева воды для систем отопления и ГВС.
▲ Если котел не работает, отключить газ и электроэнергию. Обратитесь к авторизованному специалисту для обслуживания.
▲ Электропитание, необходимое для нормальной работы котла, составляет 220 ～ 230 Вт / 50 Гц переменного тока. Производитель и продавец не несут ответственности за ущерб, вызванный использованием другого источника питания.
▲ В морозную погоду к котлу необходимо подключить электроэнергию и газ для предотвращения замерзания воды и засорения труб.
▲ Убедитесь, что давление воды в системе отопления составляет не менее 0,5 бар, или долейте воду в бойлер в соответствии с используемым методом.
▲ Убедитесь, что тип используемого газа соответствует типу газа, указанному на заводской табличке газового котла.
▲ Если котел не используется длительное время, перекрыть подачу газа, отключить электропитание и слить воду из котла и трубопроводов.
▲ Перед очисткой котла отключите электропитание.
▲ Не пользуйтесь электрическим оборудованием, если чувствуете запах газа. Откройте окно и немедленно закройте газовый кран, после чего вызовите по телефону сервисного техника.
▲ Не используйте вблизи газовых баллонов, газа и других легковоспламеняющихся материалов. Не кладите легковоспламеняющиеся материалы, такие как пластик, бумага или ткань, на газовый котел.
▲ Не тяните, не скручивайте и не перерезайте шнур питания.
▲ Не кладите посторонние предметы на выпускное или входное отверстие для отработанного воздуха, чтобы избежать блокировки или возгорания.
Основные технические характеристики
Модель
Mars 26
Mars 32
Изм.
Номинальная тепловая мощность
26
32
кВт
Номинальная тепловая мощность
24
29,5
кВт
Диапазон температур системы отопления
30 ～ 80
30 ～ 80
°C
Рабочее давление системы отопления
0,5 ～ 1,5
0,5 ～ 1,5
6 бар6 бар
Максимальное давление системы отопления
3
3
бар
Расширительный бак
6
8
л
Расширительный бак заданного давления
1
1
бар
Регулятор температуры горячей воды
30 ～ 60
30 ～ 60
°С
Максимальное давление водопроводной воды
6
6
бар
Минимальное давление водопроводной воды
0,2
0,2
бар
△ t=25°С, возможность получения горячей воды
13
15
л/мин
△ t=35°С, возможность получения горячей воды
9,5
10,7
6 л/мин
Напряжение/частота
220 ～ 230/50
220 ～ 230/50 /40 906 Гц
900
Максимальная потребляемая мощность
110
150
Вт
Класс изоляции
I
I
Соединение труб
Соединение водопроводных труб отопления
G3/4
G3/4
8
Вход газа
G3/4
G3/4
Подключение водопроводных труб для душа
G1/2
G1/2
Воздухозаборный/выпускной канал
60/100
60/100
мм
06
06
06
Номинальное давление природного газа
0,02
0,02
бар
Номинальное давление сжиженного нефтяного газа
0,03
0,03
бар
Масса нетто
38,5
39
кг
Размеры: Д × Ш × В
740 × 410 × 328
740 × 410 × 328
мм
Инструкция по использованию панели управления
1
дисплей
Показывает температуру и всевозможные коды.
2
Повышение температуры воды для системы отопления
3
Снижение температуры воды для системы отопления
4
Повышение температуры ГВС
Нажмите один раз, заданное значение температуры увеличится на 1 градус.
5
Снижение температуры ГВС
Нажмите один раз, установленное значение температуры уменьшится на 1 градус.
6
Переключатель зима/лето
Выбор режима работы котла
7
Сброс
Автоматическая блокировка, перезапуск котла
8
Вкл выкл
Запуск и остановка котла
9
Манометр воды
Показывает давление воды в системе отопления
Описание кодов неисправностей
Распаковка коробки
Котел упакован в жесткую коробку, в коробку помещен амортизирующий пенопласт для обеспечения сохранности изделия и отсутствия повреждений при транспортировке. Чтобы вынуть котел из коробки, следуйте инструкциям на следующих рисунках: 9Внимание: Не беритесь руками за пластиковый блок управления при распаковке стойки. Упаковочный лист
Разверните коробку и проверьте принадлежности по следующему списку:
Иллюстрации установки
Установка котла
Безопасность установки
Установка, техническое обслуживание, ремонт, сборка должны выполняться владельцем осуществляется специалистом эксплуатирующей организации. газовое хозяйство или специалист организации, имеющей лицензию на данный вид деятельности.
Надежно закрепите котел на стене из негорючего материала.
Не размещайте легковоспламеняющиеся или взрывоопасные материалы рядом с котлом.
Запрещается устанавливать котел на другие газовые приборы.
Запрещается устанавливать котел в спальне, гостиной и подвале.
Запрещается устанавливать котел вблизи лестниц и аварийного выхода (минимальное расстояние 5 метров).
Над местом установки котла, электроприборов и газовых труб не должно быть проводов.
Выход котла должен располагаться рядом с вентиляцией.
Необходимо использовать специальную розетку, которая должна быть заземлена.
Необходимо поддерживать напряжение питания в пределах 220 В~230 В, для этого рекомендуется установить стабилизатор напряжения.
Котел устанавливается вертикально.
Установите сливной кран в самое нижнее положение системы отопления.
Установите фильтр на возвратную трубу отопительной воды. 9Монтаж газохода Ограничительное воздушное кольцо
При установке любой модели, независимо от того, установлено ли воздушное ограничительное кольцо, см. следующую таблицу.
При монтаже газохода максимальная длина трубы не может превышать 3 метров. При добавлении колена 135° длина трубы уменьшится на 0,5 м, при добавлении колена 90° длина трубы уменьшится на 1 м. Нельзя устанавливать две части колена 90° (кроме колена между дымоходом и вытяжным каналом). 9Соединение с газовой трубой
Газовый клапан должен быть установлен на стыке дымохода и входа газа.
Дымоход должен быть чистым. Если в газе есть примеси, установите фильтр на входе газа.
Не используйте дымоход в качестве линии заземления оборудования.
1
… вход отопительной воды
2. Выход горячей воды
3. Вход холодной воды
4. Циркуляционная вода отопления
5. Вход газа
Схема подключения
Водоснабжение, подпитка и слив Водоснабжение
Полностью открутите автоматический сливной клапан на кране.
Откройте вентиль системы отопления и сливной вентиль на конце оборудования.
Вставьте защитную вставку и включите питание, затем запустите котел (не открывать газовый выключатель).
Запускайте котел снова и снова, чтобы перезапустить циркуляционный насос для удаления остаточного воздуха.
Давление воды в системе отопления снизится после выпуска воздуха .
Закройте котел и отключите электропитание.
Закройте сливной кран на конце оборудования системы отопления.
Пополнение
E Если после эксплуатации котла в течение некоторого времени давление воды в системе отопления снизилось из-за заполнения системы трубопроводов, во избежание ненормальной работы котла из-за низкого давления воды долейте воду в котел, когда давление падает ниже 0,5 бар.
Убедитесь, что сливной клапан насоса открыт.
Поверните ручку против часовой стрелки, чтобы открыть клапан подачи воды.
Проверить давление по манометру на панели управления. Когда показания достигнут 1-1,2 бар, закройте кран подачи воды, повернув его по часовой стрелке.
Z вода
клапан подпитки Запускайте котел снова и снова, чтобы перезапустить циркуляционный насос для удаления остаточного воздуха.
D Редуктор предохранительного клапана Давление воды в системе отопления снизится после выпуска воздуха . Повторяйте операции (3), (4), (5) до тех пор, пока давление не будет в пределах 1-1,2 бар.
Осушение системы
Осушение системы отопления
Выключите котел и отключите электропитание.
Открыть котел и все вентили на трубопроводе системы отопления.
Откройте сливной кран и слейте воду из системы, затем закройте сливной кран.
Осушение системы ГВС
Отсоединить трубу подачи воды от котла.
Открыть вентиль трубы отопления и слить воду.
Внимание:
При опорожнении системы необходимо закрыть котел и отключить электропитание. 9Регулировка зажигания
Проверки перед началом работы
Проверить все соединения отопления и ГВС на отсутствие утечек воды.
Проверить, открыт ли автоматический сливной клапан котла.
Убедитесь, что давление в системе отопления находится в пределах от 1 до 1,2 бар.
Убедитесь, что используемый газ соответствует газу, указанному на паспортной табличке.
Регулировка 9Внимание: (1) Регулировка должна выполняться квалифицированным персоналом.
(2) При проблемах с отоплением и качеством воды, вызванных системой отопления и горячего водоснабжения, обращайтесь в авторизованный сервисный центр.
Операция пользователя
Зимой
Отопление
▲ Внимание: Температуру теплоносителя на выходе можно настроить в пределах 30 ~ 80 °C. Если вы выбрали низкотемпературный теплый пол, регулировку должны проводить квалифицированные специалисты официального сервисного центра… Температура теплоносителя на выходе можно установить в пределах 30 ~ 55 ° C. 9Включение нагрева воды для ГВС
После установки температуры эта настройка будет сохранена автоматически. Дисплей вернется к индикации текущей температуры воды системы отопления, и котел перейдет в режим зимнего отопления.
Откройте кран, котел автоматически перейдет из режима отопления в режим приготовления ГВС. Когда котел работает в режиме нагрева воды для душа, закройте кран и котел перейдет из режима приготовления горячей воды в режим отопления. 9Предупреждение: (1) Если блок перестает работать на короткое время, необходимо проверить нормальное электропитание, чтобы предотвратить остановку вентилятора.
(2) Убедитесь, что электропитание и подача газа в норме, чтобы обеспечить функцию разморозки в холодную погоду.
(3) При остановке агрегата на длительное время закройте кран газовой трубы, отключите питание и слейте воду из системы.
Система безопасности
В котле используется система индикации кода безопасности. Если котел входит в режим защиты, идентифицируйте неисправность по следующим кодам: 9Защита от неисправности зажигания или защита от перегрева
Е 2
Когда на дисплее отображается код, изображенный на рисунке справа, это означает, что котел переходит в режим защиты от отказа розжига или температура воды в системе отопления быстро повышается и достигает 95 °С. Проверьте, подается ли газ и клапан газовой трубы открыт. Попробуйте снова подать питание и нажмите кнопку «○», затем нажмите кнопку «reset», чтобы убедиться, что котел работает в нормальном режиме подачи газа. 9защита от перегрева
E 7
Когда на дисплее отображается код, изображенный на рисунке справа, это означает, что котел переходит в режим защиты, вызванный резким повышением температуры системы отопления до 95°С или быстрым повышением температуры ГВС температуры до 80°С. При снижении температуры до значения на 6°С ниже установленной температуры нажать кнопку «сброс» для запуска котла. Техническое обслуживание
Проверить герметичность водопроводных труб и заменить уплотнительное кольцо и легко повреждаемый материал.
Давление в системе должно быть 1-1,2 бар, в противном случае подайте воду в соответствии со способом подачи воды, описанным на стр. 6.
Проверьте герметичность газовых труб и замените уплотнительное кольцо и легко повреждаемый материал.
Проверить горелку и главный теплообменник. При необходимости очистите форсунки и удалите все окислы с горелки. Удалите отложения на главном теплообменнике, чтобы они не влияли на сгорание и тепловой КПД.
Обеспечьте давление в расширительном баке до 1 бар.
Проверьте выпускную трубу на наличие засоров и очистите ее.
Проверить работу водяного насоса и вентилятора.
.
Внимание:
(1) При остановке работы котла из-за неисправности проверьте водоснабжение, электроснабжение и газоснабжение. Если все в порядке, но котел работает неправильно, обратитесь к квалифицированному специалисту.
(2) Во избежание несчастных случаев пользователи не должны снимать котел или проводить техническое обслуживание. Мы не несем ответственности за несчастные случаи, вызванные открытием котла без нашего разрешения.
(3) Запрещается использовать данный котел без разрешения квалифицированного специалиста из официального сервисного центра.
11.07.2017 Евгений Фоменко
Устройство и принцип работы котлов Weller
Двухконтурные навесные газовые котлы Weller предназначены для отопления помещений площадью до 240 кв.м. Максимальная теплоотдача, при работе на любой мощности, позволяет использовать модулирующей горелки – основное преимущество конструкции этих котлов. Камера сгорания в устройствах закрытого типа, кроме того, имеется дополнительный конденсационный модуль, который также собирает тепло от выхлопных газов.
Во время работы не требуется вмешательство человека, так как все настройки выполняются автоматически. Настенные котлы Weller Mars подключаются к классическому вертикальному дымоходу, а отвод продуктов сгорания и забор свежего воздуха происходит принудительно через коаксиальный дымоход.
В целях повышения производительности данной марки все ее модели снабжаются узлами ведущих европейских фирм – Wilo, SWEP, FUGAS и др. В случае обнаружения автоматом неисправности подается соответствующий сигнал на дисплей, на котором отображаются коды ошибок.
Все агрегаты оснащены раздельными теплообменниками, а блок управления автоматически контролирует необходимое давление в трубопроводе и задает оптимальный вариант работы, при котором расход газа будет минимальным. В процессе эксплуатации необходимо изучить любой газовый котел Weller. Появляющиеся на экране ошибки помогут вовремя выявить проблему и быстро решить ее.
Основные коды ошибок
e1
Ошибка e1 – недостаточное давление воды или отсутствие воды в системе циркуляции… Неисправен гидроблок – шток может заклинить. Неисправен микропереключатель датчика потока. При отключенном электричестве, в соответствии с инструкцией, снова подать воду. Поднять давление до 1-1,2 бар и включить нагрев.
Корпус клапана котла Weller
е2
Ошибка е2 – сработала защита от перегрева или неправильного розжига. Котел переходит в этот режим при температуре воды +95 градусов, либо из-за неисправного розжига. Проверить подачу газа. Нажмите «сброс» и снова запустите устройство.
e5
Код e5 – программный сбой. Нажмите кнопку «Сброс» или перезагрузите устройство. Если это не поможет, вызовите специалиста.
е6
Ошибка е6 – неисправен датчик системы отопления. Котел вошел в режим защиты из-за неисправности датчика. Выключите устройство и замените соответствующий элемент. При необходимости пригласите специалиста.
e7
Код e7 – повышение температуры охлаждающей жидкости. Защитный режим включается при быстром повышении температуры системы до 95 градусов, а также при повышении температуры подачи горячей воды до 80 градусов. Отключить от источника питания, и когда показатель упадет на 6 градусов меньше заданного, запустить его кнопкой «сброс».
е9
Ошибка е9 – срабатывает по сигналу неисправности датчика ГВС. Из-за ненормальной работы датчика котел вошел в режим защиты. Отключите питание и замените датчик. Или вызвать специалиста.
Датчик протока ГВС
Другие неисправности
Иногда при работе котлов Weller прибор начинает резко сбрасывать температуру в системе отопления. При 10 или даже 20 градусах. Он может даже полностью отключиться. При этом он подключается к электрической сети через стабилизатор.
В такой ситуации следует проверить именно стабилизатор. Довольно часто такие устройства выходят из строя незаметно для глаз, и проблема выявляется только при обнаружении поломки подключенных к ним потребителей. При подключении газовых котлов рекомендуется использовать стабилизатор напряжения.
Описание: Котлы Weller Mars и Mars OC- двухконтурные котлы с двумя раздельными теплообменниками обеспечивают тепло
квартира или дом площадью до 300 м2 и горячая вода на 2-3 точки водоразбора.
Система безопасности контролирует подачу газа, наличие пламени на горелке, перегрев котла
и состояние дымоходов.
… Функция автоматического обнаружения неисправности и индикация кода неисправности.
… В случае погасания пламени срабатывает защита от возгорания, которая мгновенно перекрывает подачу газа.
… Защита с ограничением по температуре. Предотвращает повреждение котла из-за чрезмерного повышения температуры.
При резком повышении температуры в системе отопления автоматический перепускной клапан
защищает теплообменник от перегрева.
… Защита предохранительным клапаном на 3 бар (1 бар = 1 кгс/см = 0,1 МПа) защищает трубопровод системы
мы от избыточного давления.
… При отсутствии тяги в дымоходе реле давления автоматически отключает котел.
… Реле давления воды гарантирует, что котел не запустится при отсутствии или недостаточном количестве воды
давление.
… Функция трехминутной задержки используется для предотвращения частых запусков котла
и увеличивает срок его службы.
… Защита от блокировки циркуляционного насоса: (включается автоматически каждые 24 часа)
… Два независимых теплообменника для отопления и горячего водоснабжения.
… Для отопления теплообменник медный, а для горячего водоснабжения пластинчатый типа
из нержавеющей стали.
… Горелка из нержавеющей стали.
… Регулятор давления газа.
… Встроенный расширительный бачок.
… Система управления подачей воздуха.
… 3-скоростной циркуляционный насос с автоматическим воздухоотводчиком.
… Манометр.
… Автоматический байпас.
… Насос постциркуляции.
Система автоматизации
… Автоматическая электронная система зажигания и системы безопасности.
… Плавное электронное зажигание.
… Точность монтажа и поддержания температурного режима до ±1°С.
… Котел имеет электронную модуляцию пламени в режиме отопления и ГВС.
Характеристика
Номинальная тепловая мощность
Номинальная тепловая мощность
Диапазон температур системы отопления
Рабочее давление системы отопления
Максимальное давление системы отопления
Емкость расширительного бака
Давление срабатывания расширительного бака
Контроль температуры горячей воды
Максимальное давление водопроводной воды
Минимальное давление водопроводной воды
Δt = 25 °C, возможна горячая вода
Δt = 35 °C, возможна горячая вода
Напряжение/частота
Максимальная потребляемая мощность
Класс защиты IP
Трубное соединение
Система отопления
Система ГВС
Номинальное давление природного газа
Номинальное давление сжиженного нефтяного газа
Инструкция по эксплуатации газового котла Weller.
Стоит ли брать отопительный газовый котел Weller (Веллер). Проверки перед началом работы
Все работы, описанные в этом документе, должны выполняться квалифицированными специалистами. авторизованных сервисных центров WELLER. хранить техническую документацию под рукой. Для исполнения 9Для описанных работ 0006 может потребоваться информация, содержащаяся в данном руководстве. 2. Описание устройства. 2.1. общее описание устройств. Двухконтурный настенный газовый котел WELLER MARS с закрытой камерой сгорания и отдельным пластинчатым теплообменником предназначен для отопления и горячего водоснабжения. Котлов поставлено мощностью 24 и 30 кВт. Приборы в стандартной комплектации работают на природном газе (G20). 2.2. Основные технические характеристики Модель Mars 26 Mars 32 Изм. Номинальная тепловая мощность 26 32 кВт Номинальная тепловая мощность 24 29,5 кВт Диапазон температур системы отопления 30～80 30～80 °C системы отопления 3 3 бар Емкость расширительного бака 6 8 л Уставка давления расширительного бака 1 1 бар Контроль температуры горячей воды 30～60 30～60 °C Максимальное давление водопроводной воды 6 6 бар Минимальное давление водопроводной воды 0,2 0,2 бар △t=25°C, возможно горячее водоснабжение 13 15 л/мин △t=35°C, горячее водоснабжение 9,5 10,7 л/мин Напряжение/частота 220～230/50 220～230/50 В/Гц
Воздухозаборник/выпуск 60/100 60/100 мм Номинальное давление для природного газа 0,02 0,02 bar Nominal pressure for LPG 0. 03 0,03 bar Net weight 38.5 39 kg dimensions: L×W×H 740×410×328 740×410×328 mm
3
2.3. Дизайн
Рис. 2.1.
4
Рис. 2.2.
5
Рис. 2.3.
6
Рис. 2.4.
7 2.4. Спецификация № п/п Наименование Кол-во 1 Кронштейн левый 1 2 Винт с крестообразным шлицем 8 3 Штанга для крепления котла к стене 1 4 Кронштейн верхний 1 5 Кронштейн верхний 1 6 Кронштейн расширительный 1 90 6 0 Правый 90 8 Боковая скоба 2 9 Горелка 1 10 Электрод розжига и ионизации 1 11 Уплотнительное кольцо для трубы подвода газа 6 12 Трубка подвода газа к горелке 1 13
40 газовый клапан0006 Правый крючок 1 15 Закрепка 4 16 левый крючок 1 17 Корпус 1 18 Рейтинг пластинка 1 19 Вин Табличка безопасности 1 22 Винт 2 23 Винт крепления корпуса 2 24 Шайба 2 25 Винт с крестообразным шлицем 2 26 Нижний лоток 0 6 0 9 9 9 0 10006 1 28 Нижний кронштейн расширительного бачка 1 29 Гайка соединения с расширительным бачком 1 30 Выходной патрубок системы отопления 1 31 Главный теплообменник 1 32 Винт ограничения температуры 3 6 9006 33 Входной патрубок системы отопления 1 35 Гайка 3/4″ 2 36 Выходной патрубок от насоса 1 37 Резиновое кольцо входа/выхода насоса 2 38 Шайба манометра 1 39 Манометр для воды 1 40 Хомут для выхода воды из водяного насоса 1 41 Водяной насос 1 42 Хомут для трубы входа воды из насоса 1 43 Шайба для крепления насоса 2 2 2 Винт с крестообразным шлицем 44
Шайба 2 46 Винт с крестообразным шлицем 2 47 Клапан подачи воды 1 48 Датчик расхода 1
11. 07.2017 Евгений Фоменко
Устройство и принцип работы котлов Weller
Двухконтурные навесные газовые котлы Weller предназначены для отопления помещений площадью до 240 кв. Максимальная теплоотдача при работе на любой мощности позволяет использовать модулирующую горелку – основное преимущество конструкции этих котлов. Камера сгорания в приборах закрытого типа, кроме того, имеется дополнительный конденсационный модуль, который также собирает тепло от выхлопных газов.
Участие человека при управлении не требуется, так как все настройки выполняются автоматически. Настенные котлы Weller Mars подключаются к классическому вертикальному дымоходу, а удаление продуктов сгорания и забор свежего воздуха происходит принудительно через коаксиальный дымоход.
В целях повышения производительности данной марки все ее модели снабжаются комплектующими ведущих европейских фирм – Wilo, SWEP, FUGAS и др. В случае обнаружения автоматикой устройства неисправности, подается соответствующий сигнал на дисплей, где отображаются коды ошибок.
Все агрегаты оснащены раздельными теплообменниками, а блок управления в автоматическом режиме контролирует требуемое давление в трубопроводе и задает оптимальный вариант работы, при котором расход газа будет минимальным. В процессе эксплуатации необходимо изучить любой газовый котел Weller. Ошибки, появляющиеся на экране, помогут вам вовремя выявить проблему и быстро решить ее.
Основные коды ошибок
e1
Ошибка e1 – недостаточное давление воды или отсутствие воды в циркуляционной системе. Неисправен гидроблок – может заклинить шток. Неисправен микропереключатель датчика потока. При отключении электричества в соответствии с инструкцией снова включите воду. Поднять давление до 1-1,2 бар и включить нагрев.
Гидроблок котла Weller
е2
Ошибка е2 – сработала защита от перегрева или неправильного розжига. Котел переходит в этот режим при температуре воды +95 градусов, либо из-за неисправного зажигания. Проверить подачу газа. Нажмите «сброс» и снова запустите устройство.
e5
Код e5 – программный сбой. Нажмите кнопку «Сброс» или перезагрузите устройство. Если это не поможет, вызовите специалиста.
е6
Ошибка е6 – датчик системы обогрева вышел из строя. Котел вошел в режим защиты из-за некорректной работы датчика. Выключите устройство и замените соответствующий элемент. При необходимости пригласите специалиста.
e7
Код e7 – повышение температуры охлаждающей жидкости. Защитный режим активируется при быстром повышении температуры системы до 95 градусов, а также при повышении температуры ГВС до 80 градусов. Отключите от питания, и когда показатель упадет на 6 градусов меньше установленного значения, запустите его кнопкой «сброс».
е9
Ошибка е9 – срабатывает по сигналу неисправности датчика ГВС. Из-за ненормальной работы датчика котел вошел в режим защиты. Отключите питание и замените датчик. Или вызвать специалиста.
Датчик протока ГВС
Другие неисправности
Иногда при работе котлов Weller прибор начинает резко сбрасывать температуру в системе отопления. 10 или даже 20 градусов. Он может даже полностью отключиться. При этом он подключается к электрической сети через стабилизатор.
В такой ситуации следует проверить именно стабилизатор. Довольно часто такие устройства выходят из строя незаметно для глаза, и проблема выявляется только при обнаружении поломки подключенных к ним потребителей. При подключении газовых котлов рекомендуется использовать стабилизатор напряжения.
, установленные на стене с двумя цепками газовой котел с закрытой камерой сгорания Руководство пользователя Weller MARS 26
Цифровая индикация температуры контура отопления/ГВС
Функция автоматического обнаружения неисправностей и индикация кода неисправности для обеспечения постоянной температуры отопления/горячей воды.
В случае пропадания пламени срабатывает защита от пропадания пламени, которая немедленно отключает подачу газа.
Котел имеет два независимых теплообменника на отопление и горячую воду.
Защита с ограничением температуры. Предотвращает повреждение котла при слишком высоком повышении температуры.
При резком повышении давления в системе отопления автоматический перепускной клапан защищает теплообменник от перегрева.
Защита с предохранительным клапаном 3 бар (1 бар = 1 кгс/см 2 = 0,1 МПа), защищает трубопровод системы от избыточного давления.
При отсутствии тяги в дымоходе реле давления автоматически выключает котел.
Реле давления воды гарантирует, что котел не запустится при отсутствии воды или ее недостаточном давлении.
Функция трехминутной задержки. Используется для предотвращения частых запусков котла и увеличения срока его службы.
Защита от блокировки циркуляционного насоса: Система автоматически включает насос один раз в сутки на 1 мин.
Указания по технике безопасности
▲ Котел предназначен только для нагрева воды для систем отопления и ГВС.
▲ Если котел не работает, отключить подачу газа и электроэнергию. Обратитесь к авторизованному специалисту по обслуживанию.
▲ Для нормальной работы котла требуется электропитание переменного тока 220～230Вт/50Гц. Производитель и продавец не несут ответственности за ущерб, вызванный использованием другого источника питания.
▲ В морозную погоду к котлу необходимо подключить электроэнергию и газ для предотвращения замерзания воды и засорения труб.
▲ Проверить, чтобы давление воды в системе отопления было не менее 0,5 бар, или долить воду в бойлер в соответствии с используемым методом.
▲ Убедитесь, что тип используемого газа соответствует типу газа, указанному на заводской табличке газового котла.
▲ Если котел длительное время не используется, перекрыть подачу газа, отключить электропитание и слить воду из котла и трубопроводов.
▲ Перед очисткой котла отключите электропитание.
▲ Не пользуйтесь электрическим оборудованием, если чувствуете запах газа. Немедленно откройте окно и закройте газовый кран, а затем вызовите мастера по телефону.
▲ Не используйте вблизи газовых баллонов, газа и других легковоспламеняющихся материалов. Не кладите на газовый котел горючие материалы, такие как пластик, бумага или ткань.
▲ Не тяните, не скручивайте и не перерезайте кабель питания.
▲ Не кладите посторонние предметы на выпускное или входное отверстия для отработанного воздуха, чтобы избежать засорения или возгорания.
Основные технические параметры
Модель
Mars 26
Mars 32
Единица измерения
Номинальная тепловая мощность
26
32
кВт
Номинальная тепловая мощность
24
29,5
кВт
Диапазон температур системы отопления
30～80
30～80
°C
06
06
06
Рабочее давление системы отопления
0,5～1,5
0,5～1,5
бар
06
Максимальное давление системы отопления
3
3
бар
Емкость расширительного бака
6
8
л
Давление срабатывания расширительного бака
1
1
бар
Контроль температуры горячей воды
30～60
30～60
°С
Максимальное давление водопроводной воды
6
6
бар
Минимальное давление водопроводной воды
0,2
0,2
бар
△t=25°C, возможно горячее водоснабжение
13
15
л/мин
△t=35°C, возможность производства горячей воды
9,5
10,7
л/мин
Напряжение/частота
220～230/50
220～230/50
8
Максимальная потребляемая мощность
110
150
Вт
Класс изоляции
I
I
Соединение труб
Соединение водопроводных труб отопления
G3/4
G3/4
8
Вход газа
G3/4
G3/4
Соединительные шланги для душа
G1/2
G1/2
Вход/выход воздуха
60/100
60/100
мм
068
Номинальное давление природного газа
0,02
0,02
бар
Номинальное давление для сжиженного газа
0,03
0,03
бар
Масса нетто
38,5
39
кг
Размеры: Д×Ш×В
740×410×328
740×410×328
мм
Инструкции для панели управления
1
дисплей
Показывает температуру и всевозможные коды.
2
Повышение температуры воды для системы отопления
3
Снижение температуры воды для системы отопления
4
Повышение температуры ГВС
Нажмите один раз, заданная температура увеличится на 1 градус.
5
Уменьшение температуры ГВС
Нажмите один раз, заданное значение температуры уменьшится на 1 градус.
6
Переключатель зима/лето
Выбор режима работы котла
7
Сброс
Автоматическая блокировка, перезапуск котла
8
Вкл выкл
Пуск и остановка котла
9
Манометр воды
Показывает давление воды в системе отопления
Описание кодов неисправностей
Распаковка коробки
Котел упакован в жесткую коробку, в коробку помещен прокладочный пенопласт для обеспечения сохранности изделия и отсутствия повреждений при транспортировке. Для извлечения котла из коробки выполните следующие действия: 9Внимание: Не берите пластиковый блок управления руками при распаковке стойки. Упаковочный лист
Откройте коробку и проверьте принадлежности по следующему списку:
Иллюстрации установки
Установка котла
Установка Меры предосторожности
9,0006 Установка и техническое обслуживание должны выполняться владельцем. осуществляется специалистом эксплуатирующей организации. газовое хозяйство или специалист организации, имеющей лицензию на данный вид деятельности.
Надежно закрепите котел на стене из негорючего материала.
Не размещайте рядом с котлом горючие или взрывоопасные материалы.
Запрещается устанавливать котел на другие газовые приборы.
Запрещается устанавливать котел в спальне, гостиной и подвале.
Запрещается устанавливать котел вблизи лестниц и запасных выходов (минимальное расстояние 5 метров).
Над местом установки котла, электроприборов и газовых труб не должно быть проводов.
Выход котла должен быть рядом с вентиляцией.
Используйте специальную розетку, которая должна быть заземлена.
Необходимо поддерживать напряжение питания в пределах 220В~230В, для этого рекомендуется установить стабилизатор напряжения.
Котел устанавливается в вертикальном положении.
Установить сливной кран в самом нижнем положении системы отопления.
Установить фильтр на обратном трубопроводе отопительной воды. 9Установка газохода ограничительное воздушное кольцо
При установке любых моделей, независимо от того, установлено ограничительное воздушное кольцо или нет, см. следующую таблицу.
При установке дымохода максимальная длина трубы не может превышать 3 метров. При добавлении колена 135° длина трубы уменьшится на 0,5 м, при добавлении колена 90° длина трубы уменьшится на 1 м. Не устанавливайте две части колена 90° (кроме колена между дымоходом и выходом). 9Соединение с газовой трубой
В месте соединения дымохода и входа газа должен быть установлен газовый клапан.
Дымоход должен быть чистым. Если в газе есть примеси, на входе газа должен быть установлен фильтр.
Дымоход нельзя использовать в качестве линии заземления оборудования.
1
. вход отопительной воды
2. выход горячей воды
3. вход холодной воды
4. циркуляционная вода отопления
5. вход газа
Схема подключения
Подача, пополнение и слив воды Подача воды
Полностью открутите автоматический выпускной клапан.
Откройте клапан системы отопления и выпускной клапан на конце оборудования.
Вставьте защитную вилку и включите питание, затем запустите котел (запрещается размыкать выключатель газа).
Повторный запуск котла для повторных запусков циркуляционного насоса для удаления остаточного воздуха.
Давление воды в системе отопления снизится после выпуска воздуха .
Закрыть котел и отключить питание.
Закройте выпускной клапан на конце оборудования системы отопления.
Пополнение
E Если после продолжительной работы котла давление воды в системе отопления снизилось из-за заполнения системы трубопроводов, для предотвращения ненормальной работы котла из-за низкого вода под давлением, вода должна быть добавлена в котел, когда давление падает ниже 0,5 бар.
Убедитесь, что выпускной клапан насоса открыт.
Поверните ручку против часовой стрелки, чтобы открыть клапан подачи воды.
Проверьте давление по манометру на панели управления. Когда показания достигнут 1-1,2 бар, закройте кран подачи воды, повернув его по часовой стрелке.
Z вода
клапан подпитки Запустите котел снова и снова, чтобы перезапустить циркуляционный насос для удаления остаточного воздуха.
D Редуктор предохранительного клапана Давление воды в системе отопления снизится после выпуска воздуха . Повторяйте шаги (3), (4), (5), пока давление не будет в пределах 1-1,2 бар.
Осушение системы
Осушение системы отопления
Выключите котел и отключите электропитание.
Открыть котел и все вентили на трубопроводе системы отопления.
Откройте сливной кран и выпустите воду из системы, затем закройте сливной кран.
Осушение системы ГВС
Отсоединить трубу подачи воды от котла.
Откройте вентиль трубы отопления и выпустите воду.
Внимание:
При опорожнении системы необходимо закрыть котел и отключить электропитание. 9Регулировка зажигания
Проверки перед началом работы
Проверьте все соединения отопления и горячего водоснабжения на отсутствие утечек воды.
Проверить, открыт ли автоматический выпускной клапан котла.
Убедитесь, что давление в системе отопления находится в пределах 1-1,2 бар.
Убедитесь, что используемый газ соответствует газу, указанному на паспортной табличке.
Регулировка 9Внимание: (1) Регулировка должна выполняться квалифицированным персоналом.
(2) При возникновении проблем с отоплением и качеством воды, вызванных системой отопления и ГВС, обратитесь в авторизованный сервисный центр.
Операция пользователя
зимой
Отопление
▲ Внимание: Температуру отопительной воды на выходе можно установить в пределах 30~80°C. Если вы выбрали низкотемпературный теплый пол, регулировка должна выполняться квалифицированным уполномоченным персоналом. сервисный центр. Температура воды на выходе системы отопления может быть установлена в пределах 30~55°C. 9Включение приготовления горячей воды
После установки температуры эта настройка будет сохранена автоматически. Дисплей вернется к отображению текущей температуры воды в системе отопления, и котел будет работать в режиме зимнего отопления.
Откройте кран, котел автоматически перейдет из режима отопления в режим приготовления ГВС. Когда котел находится в режиме нагрева воды для душа, закройте кран и котел перейдет из режима приготовления горячей воды в режим отопления. 9Внимание: (1) Если блок перестает работать на короткое время, вы должны проверить нормальное электропитание, чтобы предотвратить остановку вентилятора.
(2) Убедитесь, что электропитание и подача газа в норме, чтобы обеспечить функцию оттаивания в холодную погоду.
(3) При длительной остановке агрегата закройте кран газовой трубы, отключите питание и слейте воду из системы.
Система безопасности
В котле используется система индикации кода защиты. Если котел переходит в режим защиты, определите неисправность по следующим кодам: 9Защита от отказа зажигания или защита от перегрева
Е 2
Когда на дисплее отображается код, изображенный на рисунке справа, это означает, что котел переходит в режим защиты от отказа розжига или температура воды системы отопления быстро повышается и достигает 95°С. Проверьте, подается ли газ и открыт ли кран газовой трубы. Попробуйте снова включить питание и нажмите кнопку «○», затем нажмите кнопку «reset», чтобы убедиться, что котел работает в нормальном режиме подачи газа. 9защита от перегрева
E 7
Когда на дисплее отображается код, изображенный на рисунке справа, это означает, что котел переходит в режим защиты, вызванный резким повышением температуры системы отопления до 95°С или быстрым повышением температуры ГВС температура до 80°С. Когда температура упадет до значения на 6°C ниже установленной температуры, нажмите кнопку «сброс», чтобы запустить котел. Техническое обслуживание
Проверить герметичность водопроводных труб и заменить уплотнительное кольцо и легко повреждаемый материал.
Давление в системе должно быть 1-1,2 бар, в противном случае подайте воду в соответствии с процедурой подачи воды, описанной на стр. 6.
Проверьте герметичность газовых труб и замените уплотнительное кольцо и легко повреждаемый материал.
Проверить горелку и главный теплообменник. При необходимости очистите форсунки и удалите окислы из горелки. Удалите отложения с основного теплообменника, чтобы предотвратить их влияние на сгорание и тепловой КПД.
Обеспечьте давление в расширительном баке до 1 бар.
Проверьте выхлопную трубу на наличие засоров и очистите ее.
Проверить работу водяного насоса и вентилятора.
.
Внимание:
(1) Если котел перестал работать из-за неисправности, проверьте подачу воды, электричества и газа. Если все в порядке, но котел не работает нормально, обратитесь к квалифицированным специалистам.
(2) Во избежание несчастных случаев пользователи не должны снимать котел и проводить его техническое обслуживание. Мы не несем ответственности за несчастные случаи, вызванные открытием котла без нашего разрешения.
(3) Запрещается использовать данный котел без разрешения квалифицированного специалиста авторизованного сервисного центра.
Котлы отопления китайские Это некачественная техника по умолчанию? У большинства покупателей в РФ сложилось стойкое мнение, что это неспроста. Но этот стереотип можно разрушить, если учесть технические характеристики, которыми обладают отопительные газовые котлы.
Основным отличием продукции торговой марки Weller является неоспоримое качество, надежность и простота использования. Одним из лучших доказательств популярности модели является то, что теплогенераторы компании пользуются популярностью не только в Российской Федерации, но и среди более требовательных европейских покупателей.
Китайский бренд Weller
Weller изначально был представлен как итальянский производитель. Со временем продукция стала производиться в Китае. Сегодня Weller принадлежит китайской компании.
Удивительно, но производителю удалось сделать то, что не удалось другим концернам – сохранить европейское качество и технические характеристики, сделав себестоимость продукции ниже, а значит, более привлекательной для потребителя.
Выпускаемые модели ориентированы на поквартирное отопление дома. Потребителю предлагаются модели навесного типа, двухконтурного типа с закрытой камерой сгорания.
Навесные котлы востребованы на рынке
Если обратиться к статистике, то становится понятно, что для рядового потребителя наиболее привлекательным выбором являются навесные модели. отопительное оборудование. Количество продаж котлов, которые можно повесить на стену, значительно превышает продажи котлов, требующих установки на полу. Особенно это заметно у владельцев квартир. многоэтажке желающим сделать автономное отопление.
Чем объясняется популярность представленных моделей котлов Weller?
Судя по отзывам покупателей, единственным слабым местом тепловой станции Weller является уязвимость блока управления к перепадам напряжения в сети. Вы можете обеспечить безопасность, установив ИБП.
Общие принципы установки и использования
Производитель, разрабатывая данную модель, в первую очередь ориентировался на изготовление котла, который был бы прост в установке и обслуживании. В результате установка не требует соблюдения особых условий и подключения дополнительного оборудования, осуществляется достаточно быстро.
Регулировка и регулировка котла после установки не требуется. Блок управления автоматически следит за давлением в трубопроводе и выбирает оптимальный вариант работы, при котором потребление природного газа минимально.
Работа котла Weller зависит от некоторых факторов, которые необходимо учитывать перед началом монтажа:
Соблюдение рекомендаций и требований производителя. Например, в систему дымоудаления устанавливается приточно-вытяжной переходник, который следит за наличием тяги в дымоходе. Нарушения при монтаже коаксиальной трубы приводят к отказу автоматики включить котел.
Электрическое подключение и установка датчиков температуры должны выполняться квалифицированным специалистом.
Удобство эксплуатации достигается благодаря системе «интеллектуального» управления котлом. Установленный контроллер самостоятельно принимает решения об изменении режима работы в зависимости от внешних и внутренних факторов, делая эксплуатацию устройства максимально комфортной и экономичной.
Прочь предубеждения, что Китай некачественный
Пример техники Weller доказывает, что Китай не всегда плохой, а иногда даже очень хороший. Полная автоматизация процесса нагрева, адаптация к бытовым условиям, отсутствие необходимости самостоятельной регулировки давления, умная автоматика – все эти функции ставят модели компании в один ряд с европейскими аналогами.
Котлы предназначены для отопления квартир, могут устанавливаться в небольших помещениях, без необходимости использования для этих целей отдельной котельной. Хороший выбор для арендаторов многоквартирного дома!
Описание: Котлы Weller Mars и Mars OC- двухконтурные котлы с двумя раздельными теплообменниками обеспечивают тепло
квартира или дом до 300 м2 и горячая вода на 2-3 точки водоразбора.
Система безопасности контролирует подачу газа, наличие пламени на горелке, перегрев теплообменника
менник и состояние дымоходов.
. Функция автоматического обнаружения неисправностей и индикация кода неисправности.
. В случае пропадания пламени срабатывает защита от пропадания пламени, которая немедленно отключает подачу газа.
. Защита с ограничением температуры. Предотвращает повреждение котла при слишком высоком повышении температуры.
В случае резкого повышения температуры в системе отопления автоматический перепускной клапан защищает теплообменник от перегрева
.
. Защита предохранительным клапаном 3 бар (1 бар = 1 кгс/см = 0,1 МПа) защищает трубопровод системы
мы от избыточного давления.
. При отсутствии тяги в дымоходе реле давления автоматически выключает котел.
. Реле давления воды гарантирует, что котел не запустится при отсутствии воды или ее недостаточном количестве
давление.
. Функция трехминутной задержки используется для предотвращения частых запусков котла.
и увеличивает срок его службы.
. Защита от блокировки циркуляционного насоса: (включается автоматически каждые 24 часа)
. Два независимых теплообменника на отопление и горячую воду.
. Для отопления теплообменник медный, а для ГВС пластинчатый
из нержавеющей стали.
. Горелка из нержавеющей стали.
. Регулятор давления газа.
. Встроенный расширительный бак.
. Система управления подачей воздуха.
. Трехскоростной циркуляционный насос с автоматическим воздухоотводчиком.
. Манометр.
. Автоматический обход.
. Постциркуляция насоса.
Система автоматизации
. Автоматическая электронная система зажигания и системы безопасности.
. Плавное электронное зажигание.
. Установка и поддержание с точностью температурного режима до ±1 °С.
. Котел имеет электронную модуляцию пламени в режиме отопления и ГВС.
Характеристика
Номинальная тепловая мощность
Номинальная тепловая мощность
Диапазон температур системы отопления
Рабочее давление системы отопления
Максимальное давление системы отопления
Емкость расширительного бака
Давление срабатывания расширительного бака
Контроль температуры горячей воды
Максимальное давление водопроводной воды
Минимальное давление водопроводной воды
Δt=25 °C, возможно горячее водоснабжение
Δt=35 °C, возможно горячее водоснабжение
Напряжение/частота
Максимальная потребляемая мощность
Класс защиты IP
Трубное соединение
Система отопления
Система ГВС
Номинальное давление природного газа
Номинальное давление для сжиженного нефтяного газа
Коды ошибок газового котла Weller
Коды ошибок газового котла Weller
Котел, коды ошибок
3 Views
Коды ошибок газового котла Weller Код ошибки E2 Означает, что розжиг заблокирован. Сообщение о неисправности поступает от датчика контроля пламени. Этот компонент учитывает наличие пламени и блокирует рабочий цикл котла Weller при слабом горении основной горелки или в случаях пропадания газа. Прекращение работы происходит после 3-х неудачных включений. Рекомендуется удерживать кнопку сброса нажатой, чтобы все заработало.
Код ошибки котла Weller Решения
Неисправность газового клапана – Газовый клапан управляется электронной платой. Диагностика этого элемента осуществляется путем определения величины сопротивления и напряжения. Если значения отличаются от номинальных параметров, необходимо заменить клапан. Нет подачи газа к устройству – В системе газораспределения есть клапан, который может перекрыть подачу газового топлива. Именно поэтому, неисправность при включении котла может возникнуть из-за закрытого крана. Плохой контакт или отсутствие импульса от ионизационного датчика пламени.
Проблемы с платой управления – Если розжиг прошел успешно, но прибор все равно сразу погас, то видимо электроника не определяет пламя. В этом случае его следует проверить. Неправильное зажигание. Это обстоятельство возникает, когда не срабатывает зажигание или обрывается пламя. Необходимо осмотреть соединения между механизмом розжига и датчиком пламени, а кроме того между платой и газовым клапаном.
Основным фактором провала пламени может быть неудовлетворительная тяга. Проблемы с платой управления – Если розжиг прошел успешно, но прибор все равно сразу погас, то видимо электроника не определяет пламя. В этом случае его следует проверить. Неправильное зажигание. Это обстоятельство возникает, когда не срабатывает зажигание или обрывается пламя. Необходимо осмотреть соединения между механизмом розжига и датчиком пламени, а кроме того между платой и газовым клапаном. Основным фактором провала пламени может быть неудовлетворительная тяга.
Проблемы с платой управления – Если розжиг прошел успешно, но прибор все равно сразу погас, то видимо электроника не определяет пламя. В этом случае его следует проверить. Неправильное зажигание. Это обстоятельство возникает, когда не срабатывает зажигание или обрывается пламя. Необходимо осмотреть соединения между механизмом розжига и датчиком пламени, а кроме того между платой и газовым клапаном. Основным фактором провала пламени может быть неудовлетворительная тяга. когда зажигание не работает или пламя обрывается.
Необходимо осмотреть соединения между механизмом розжига и датчиком пламени, а кроме того между платой и газовым клапаном. Основным фактором провала пламени может быть неудовлетворительная тяга. когда зажигание не работает или пламя обрывается. Необходимо осмотреть соединения между механизмом розжига и датчиком пламени, а кроме того между платой и газовым клапаном. Основным фактором провала пламени может быть неудовлетворительная тяга.
Код ошибки котла Weller E7
Проблемы перегрева котла Weller. Устройство останавливается. Сработал термостат защиты от перегрева – Термостат защиты от перегрева, как и датчик температуры, чаще всего находится на выходном патрубке основного теплообменника. Функциональной задачей термостата является защита аппарата от повышенных температур. Авария может произойти из-за проблем с термостатом, датчиком температуры, а также неисправности в основном контуре циркуляции. Неисправен датчик температуры – Электронная плата получает неверный сигнал или обрыв контакта между платой управления и датчиком.
Неисправность термостата перегрева — Если термостат исправен даже при фактическом перегреве охлаждающей жидкости, скорее всего, имеется проблема с циркуляцией охлаждающей жидкости в главном контуре. Забит основной теплообменник или фильтрующий элемент контура отопления (слабая циркуляция дает повышенную температуру нагрева теплоносителя). Неисправность циркуляционного насоса или воздушная пробка в системе отопления.
Код ошибки котла Weller E1
Означает, что давление в системе снижено. Возможные причины данной неисправности: снижение давления теплоносителя в контуре отопления. Нет контакта между электронной платой и реле-датчиком. Неисправность реле давления. Прежде всего, обязательно посмотрите на результаты манометра. Очень часто проблему устраняют с помощью подпиточного клапана, который монтируется для заполнения системы теплоносителем. Если авария продолжится, то может быть утечка воды. Циркуляционный насос, первичный теплообменник, предохранительный клапан, поврежденные прокладки, подпиточный кран и другие компоненты могут протекать. Утечку можно обнаружить при визуальном осмотре гидравлических узлов и компонентов.
Код ошибки котла Weller E5
Нет тяги. Для стабильной и безопасной работы газового котла Weller необходимо организовать тягу для отвода дымовых газов, чтобы они не попадали в помещение. Отводом газов управляет электроника, и в случае каких-либо неполадок срабатывает датчик тяги, и устройство перестает работать. Основные факторы, из-за которых нет тяги: зауженный размер сливного канала, неправильная конструкция, загрязнение, обледенение внутренней стенки. Уменьшение размера выпускного канала вызывает недостаточную тягу. Превышение допустимой длины дымоходов Советуем внимательно изучить инструкцию по установке котла и соблюдать все необходимые требования.
Слишком длинный горизонтальный участок дымохода может привести к отсутствию необходимой тяги. Неисправность пневматического реле-датчика тяги – При возникновении разрежения во впускной трубе будет слышен тихий щелчок. Нарушен контакт прессостата и платы управления, есть конденсат, а также плохое соединение трубок с прессостатом. Повреждение вентилятора – засорилась крыльчатка вентилятора. На валу вентилятора нет смазки, поэтому он имеет низкий крутящий момент. Нет контакта между платой управления и вентилятором.
Код ошибки котла Weller E9
Неправильно работает датчик температуры ГВС. Это свидетельствует о том, что датчик температуры контура горячей воды вышел из строя или повысилась рекомендуемая температура. Основные факторы возникновения данной проблемы: поврежден датчик температуры горячего водоснабжения. Нарушен контакт платы управления с датчиком температуры на ГВС. Плата управления вышла из строя. Когда датчик температуры ГВС исправен и имеет хороший контакт с электронной платой, но в этот момент прибор выдает ошибку, то, похоже, требуется замена платы управления.
Код ошибки котла Weller E6
Неправильно работает датчик температуры отопительного контура. Это свидетельствует о неисправности датчика температуры отопительного контура или слишком высокой допустимой температуре. Повреждение цепи датчика температуры отопительного контура – Данная неисправность чаще всего возникает при нарушении связи между датчиком температуры и электронной платой, либо температура значительно ниже требуемой. Через 5 секунд после обнаружения сбоя котел Weller восстановит правильную работу, если сбой произошел случайно.
Необходимо убедиться в отсутствии влаги на разъеме датчика температуры и разъеме платы управления. Если влаги нет, нужно менять датчик температуры. Произошло короткое замыкание датчика температуры контура отопления — Данная неисправность возникает из-за короткого замыкания контактов датчика температуры или значение температуры воды намного выше требуемого. Для начала нужно измерить сопротивление датчика температуры. Если характеристики сопротивления отличаются от требуемых значений, необходимо заменить датчик. Если замена датчика температуры не помогает, меняйте электронную плату.
Предыдущие коды ошибок газового котла Tiberis
Следующие коды ошибок газового котла Westen
Проверьте также
Бойлер Комбинированные радиаторы Верх Горячий Нижний Холодный ? Если внизу вашего радиатора…
Ошибки котла Weller и их коды. Настенный газовый котел MARS Газовый котел mars 26 инструкция
Ошибки котла Weller и их коды. Настенный газовый котел MARS Газовый котел mars 26 инструкция
Газовые котлы Weller – Работа, неисправности и коды ошибок
Коды ошибок котлов Weller
Ошибка E1 – Недостаточное или отсутствующее давление воды в циркуляционной системе. Неисправность гидроблока, возможно заедание штока. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется восстановить подачу воды. Увеличьте давление до 1,2 бар и начните нагрев.
Ошибка E2 — Срабатывание защиты от перегрева или неправильного розжига. Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за проблем с системой зажигания. Рекомендуется проверить подачу газа. Нажав кнопку «сброс», повторно активируйте устройство.
Ошибка E5 — Неисправность программы платы управления. Для устранения, нажав клавишу «reset», перезагружаем агрегат. Если действие безуспешно, следует обратиться в сервисный центр.
Ошибка E6 — Повреждение датчика системы отопления. Из-за некорректного выполнения функции датчиком блок переходит в защитный режим. Рекомендуется отключить машину и заменить этот компонент. Вы также можете позвонить в сервисную службу.
Ошибка E7 — Нагрев охлаждающей жидкости. Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов или при переходе температуры горячего водоснабжения за границу 81 градуса. Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».
Ошибка E9 – Неисправен датчик ГВС. Из-за неисправности датчика ГВС агрегат переходит в режим защиты. Требуется обесточить его и заменить датчик подачи горячей воды или обратиться в сервисный центр.
В некоторых случаях при использовании агрегат может снижать температуру на десять-пятнадцать градусов по системе отопления и иногда даже выключаться. В этом случае устройство должно быть подключено к сети посредством стабилизатора, поэтому необходимо его проверить. Так как сам стабилизатор может выйти из строя, а неисправность может возникнуть только при обнаружении неисправности подключенных к нему потребителей энергии.
Помощь по ремонту котлов Weller
Для загородного дома Хочу установить настенный газовый котел Weller Mars. Подскажите, пожалуйста, какое номинальное давление подачи газа /метана/пропана/ у этих моделей?
В этом типе оборудования номинальное давление подачи газа для метана/пропана составляет 20/37 мбар.
Используем котел этой марки в помещении. До сегодняшнего вечера он чувствовал себя хорошо. В настоящее время через 5 секунд после запуска устройство начало гаснуть. Похоже, он не может подать воду в систему. Объясните, что не так?
Вероятной причиной такого дефекта может быть запальный электрод, который не видит огня, или уменьшение циркуляции.
Установили двухконтурный котел mars 32 OC. При запуске горелка зажигается и сразу гаснет. Я предполагаю, что искры зажигания нет. Можете ли вы помочь мне исправить этот сбой?
Требуется проверить, слышен ли звук при образовании искры зажигания, если для розжига снимается провод. Если звука нет, необходимо заменить трансформатор розжига. Если есть звук, замените запальный электрод или горелку.
Я завершил подключение этого устройства в конце 2016 года. Предположительно через пять месяцев произошел сбой. Регулирую температуру, а он ее не держит. Объясните, что может быть?
Возможно автоматика дает сбой, и в момент повышения температуры на 65 градусов форсунки отключаются. Необходимо настроить автоматику для правильного выполнения функций. Еще одним фактором может быть то, что выбрана несогласованная мощность агрегата по отношению к отапливаемой площади.
Газовый котел марс 32 в режиме ГВС работает с перебоями (почти не работает). У него необычное поведение. При включении крана вода ГВС нагревается почти до кипятка, несмотря на то, что на датчике +40 градусов. Через 2-3 минуты кипяток отключается, идет холодная вода. Через 2-3 минуты он включается и снова доводит температуру воды до кипятка. И так 4 раза. После последнего нагрева до кипятка выдает холодную воду и больше не включается. Контур отопления работает нормально (давно не проверял – лето). После того как выключаю котел, а он простоит около 2 суток без электричества и с закрытым краном подачи воды, он включается, и опять те же беды. Что нужно сделать, чтобы что-то изменить?
Необходимо заменить датчик температуры.
Наткнулся на ремонт котла Weller. Через несколько секунд после включения выдает ошибку Е1. На насос не подается питание. Насос работает, обмотка прозвонилась, конденсатор. Плата не подает питание. Кто-нибудь сталкивался с этой проблемой в своей практике?
Начать нужно с того, что у данной модели двойной опрос датчика расхода охлаждающей жидкости. Перед запуском насоса он должен быть открыт, после – закрыт. Если какое-либо из условий не выполняется – ошибка Е1.
Котел Веллер Марс 26. Выдает ошибку Е02, ошибка зажигания. Пламя загорается и гаснет. При снятой крышке камеры сгорания работает нормально. Как только вы закрываете крышку, он гаснет. Дымоход чистый, поменяли вентилятор, пневмореле, газовый клапан, электрод розжига, блок розжига. Ничего не помогло. Электрическая сеть в норме. Кто может помочь?
Турбо модели должны быть наоборот. Рискну предположить, что либо переизбыток, либо большой недостаток воздуха.
Котел Weller mars 26. Во время работы сильно циклируется. Например, стоит 40 градусов на нагрев, включается, быстро нагревается до 38-40 градусов, тухнет конфорка, температура быстро падает примерно до 32-33, снова включается конфорка и так по кругу. Если повышаю температуру, например, до 48, то агрегат долго греется (на дисплее показывает ту же температуру в районе 49-50 или даже падает на градус). Когда вся вода в батареях нагреется, горелка гаснет, а затем температура медленно падает. Горелка включается, и теперь она снова начинает работать. Какие мысли? Плохая проходимость в системе отопления? У него есть фильтр? Газ не отрегулирован? Есть ли способ увеличить дельту?
Похоже на типичную неисправность электронной платы, когда блок перестает модулировать пламя и нагревается до максимума.
Котел марс 26. Котел не запускается. Ничего не пишет (показывает два нуля), на сброс не реагирует, гаснет дисплей кнопкой включения. Агрегат двухконтурный, водяной контур закрыт двумя заглушками. Газ в порядке. Давление в системе 1,5-2 атм. Котел отключился, так как были проблемы с подачей газа, давление упало до 0, но ошибок не выдает. В прошлый раз была похожая ситуация: свет пол дня выключался, давление упало, не включается, выдает ошибку (низкое давление). Поднял давление, но он все равно не включался. Дважды тарахтит и стоит. Как-то так получилось (накачал больше 2 атм. давления и потом решил немного стравить до 1,5), что при следующем включении электроштекера агрегат сразу начинал крутить насос и потом включался. Но на этот раз это не так. Что бы это могло быть?
Была аналогичная проблема. Котел выдал ошибку Е6, видимо тяги не хватает или выхлоп плохой, вытащил трубки от датчика к вентилятору. Воткнул одну трубку на вентилятор и пьезо щелкнуло. Сделал сброс, устройство быстро протестировали, запустили вентилятор и зажгли горелку. Вторую трубку втыкать не стал, подождал часа два, пока система и дымоход хорошо прогреются внутренним воздухом. Выключил, потом установил все трубки, как было, включил, и нормально завелась.
Помогите пожалуйста с проблемой: котел марс 32 ОС не включается, выдает ошибку Е1 (отсутствие давления в системе отопления). Давление в норме, выше 1 бар, помпа не запускается, слышен слабый щелчок. Горит красный светодиод на датчике протока ГВС, хотя я ГВС не пользуюсь, выход там заглушен, а блок питаю только через ввод.
Сначала осмотрите датчик протока ГВС, почистите или замените бронзовый ввинчивающийся «картридж». Тогда смотри датчик протока отопления. Скорее всего, он заполнен водой. Необходимо поменять пломбу и просушить микропереключатель.
Год назад это устройство было подключено к системе. Сегодня в момент пуска фитиль загорается на 10 секунд, а основная горелка не подхватывает огонь, и агрегат тухнет. Как можно выйти из ситуации?
Вероятно, не работает автоматический розжиг или проблемы с горелкой. На всякий случай проверьте, не сбилась ли фазировка при подключении к блоку питания.
. Два независимых теплообменника на отопление и горячую воду.
. Для отопления теплообменник медный, а для ГВС пластинчатый
из нержавеющей стали.
. Горелка из нержавеющей стали.
. Регулятор давления газа.
. Встроенный расширительный бак.
. Система управления подачей воздуха.
. Трехскоростной циркуляционный насос с автоматическим воздухоотводчиком.
. Манометр.
. Автоматический обход.
. Постциркуляция насоса.
Система автоматизации
. Автоматическая электронная система зажигания и системы безопасности.
. Плавное электронное зажигание.
. Установка и поддержание с точностью температурного режима до ±1 °С.
. Котел имеет электронную модуляцию пламени в режиме отопления и ГВС.
Характеристика
Номинальная тепловая мощность
Номинальная тепловая мощность
Диапазон температур системы отопления
Системы отопления под рабочим давлением
Максимальное давление системы отопления
Емкость расширительного бака
Расширительный бачок с заданным давлением
Контроль температуры горячей воды
Максимальное давление водопроводной воды
Минимальное давление водопроводной воды
Δt=25 °C, возможно горячее водоснабжение
Δt=35 °C, возможно горячее водоснабжение
Напряжение/частота
Максимальная потребляемая мощность
Класс защиты IP
Трубное соединение
Система отопления
Система ГВС
Номинальное давление для природного газа
Номинальное давление для сжиженного нефтяного газа
Котлы отопления китайские Это некачественная техника по умолчанию? У большинства покупателей в РФ сложилось стойкое мнение, что это неспроста. Но этот стереотип можно сломать, если учесть технические характеристики, которыми обладают отопительные газовые котлы weller.
Основным отличием продукции торговой марки Weller является неоспоримое качество, надежность и простота использования. Одним из лучших доказательств популярности модели является то, что теплогенераторы компании пользуются популярностью не только в Российской Федерации, но и среди более требовательных европейских покупателей.
Китайский бренд Weller
Weller изначально был представлен как итальянский производитель. Со временем продукция стала производиться в Китае. Сегодня Weller принадлежит китайской компании.
Удивительно, но производителю удалось то, что не удалось другим концернам – сохранить европейское качество и технические характеристики, сделав себестоимость продукции ниже, а значит, более привлекательной для потребителя.
Выпускаемые модели ориентированы на поквартирное отопление дома. Потребителю предлагаются модели навесного типа, двухконтурного типа с закрытой камерой сгорания.
Навесные котлы востребованы на рынке
Если обратиться к статистике, то становится понятно, что для рядового потребителя наиболее привлекательным выбором являются навесные модели отопительного оборудования. Количество продаж котлов, которые можно повесить на стену, значительно превышает продажи котлов, требующих установки на полу. Особенно это очевидно в случае с владельцами квартир в многоэтажном доме, которые хотят сделать автономное отопление.
Чем объясняется популярность представленных моделей котлов Weller?
Судя по отзывам покупателей, единственным слабым местом тепловой станции Weller является уязвимость блока управления к перепадам напряжения в сети. Вы можете обеспечить безопасность, установив ИБП.
Общие принципы установки и использования
Производитель, разрабатывая данную модель, в первую очередь ориентировался на изготовление котла, который был бы прост в установке и обслуживании. В результате установка не требует соблюдения особых условий и подключения дополнительного оборудования, выполняется достаточно быстро.
Регулировка и регулировка котла после установки не требуется. Блок управления автоматически следит за давлением в трубопроводе и выбирает оптимальный вариант работы, при котором потребление природного газа минимально.
Работа котла Weller зависит от некоторых факторов, которые необходимо учитывать перед началом монтажа:
Соблюдение рекомендаций и требований производителя. Например, в систему дымоудаления устанавливается приточно-вытяжной переходник, который следит за наличием тяги в дымоходе. Нарушения при монтаже коаксиальной трубы приводят к отказу автоматики включить котел.
Электрическое подключение и установка датчиков температуры должны выполняться квалифицированным специалистом.
Удобство эксплуатации достигается благодаря системе «интеллектуального» управления котлом. Установленный контроллер самостоятельно принимает решения об изменении режима работы в зависимости от внешних и внутренних факторов, делая эксплуатацию устройства максимально комфортной и экономичной.
Прочь предубеждения, что Китай некачественный
Пример техники Weller доказывает, что Китай не всегда плохой, а иногда даже очень хороший. Полная автоматизация процесса нагрева, адаптация к бытовым условиям, отсутствие необходимости самостоятельной регулировки давления, умная автоматика – все эти функции ставят модели компании в один ряд с европейскими аналогами.
Котлы предназначены для отопления квартир, могут устанавливаться в небольших помещениях, без необходимости использования для этих целей отдельной котельной. Хороший выбор для арендаторов многоквартирного дома!
Все работы, описанные в этом документе, должны выполняться квалифицированными специалистами. авторизованных сервисных центра WELLER. хранить техническую документацию под рукой. Для выполнения описываемых работ может потребоваться информация, содержащаяся в данном руководстве. 2. Описание устройства. 2. 1. общее описание устройств. Двухконтурный настенный газовый котел WELLER MARS с закрытой камерой сгорания и отдельным пластинчатым теплообменником предназначен для отопления и горячего водоснабжения. Поставлено котлов мощностью 24 и 30 кВт. Приборы стандартно поставляются на природном газе (G20). 2.2. Основные технические параметры Модель Mars 26 Mars 32 Единица обр. Номинальная тепловая мощность 26 32 кВт Номинальная тепловая мощность 24 29,5 кВт Диапазон температур системы отопления 30～80 30～80 °C системы отопления 3 3 бар Емкость расширительного бака 6 8 л Расширительный бак 1 установка давления 1 бар Контроль температуры горячей воды 30～60 30～60 °C Максимальное давление водопроводной воды 6 6 бар Минимальное давление водопроводной воды 0,2 0,2 бар △t=25°C, возможно горячее водоснабжение 13 15 л/мин △t=35°C, горячее водоснабжение 9,5 10,7 л/мин Напряжение/частота 220～230/50 220～230/ 50 В/Гц Максимальная потребляемая мощность 110 150 Вт Класс изоляции I I
/выход 60/100 60/100 мм Номинальное давление для природного газа 0,02 0,02 бар Номинальное давление для сжиженного нефтяного газа 0,03 0,03 бар Вес нетто 38,5 × 39×
кг Размеры: Д 410×328 740×410×328 мм
3
2. 3. Дизайн
Рис. 2.1.
4
Рис. 2.2.
5
Рис. 2.3.
6
Рис. 2.4.
7 2.4. Спецификация № P / P Название QTY 1 Левая крошка 1 2 Phillips Vint 8 3 Hanging Bar для фиксации коренера к обои 1 3 1 1 . 5 Верхний кронштейн расширительного бака 1 6 Расширительный бак 1 7 Правый кронштейн 1 8 Боковой кронштейн 2 9 Горелка 1 10 Электрод розжига и ионизации 3 1 198
3 Sealing ring for gas inlet pipe 6 12 Gas supply pipe to burner 1 13 gas valve 1 14 Right hook 1 15 Rivet 4 16 Left hook 1 17 casing 1 18 рейтинговая тарелка 1 19 Винт 2 20 Пылевая крышка 3/4 “3 21 ЗАБОЧКА 1 22 ВИНТ 2 23 ВИНТ для закрепления кожу8003 2 25 Винт с крестообразным шлицем 2 26 Прокладка защитная для силовых проводов 1 27 Поддон нижний 1 28 Нижний кронштейн расширительного бака 1 29 Гайка соединения отвода системы отопления с расширительным баком 39 0 80 1 980 31 Основной теплообменник 1 32 Ограничитель контрольной температуры 1 33 Винт с крестообразным шлицем 2 34 Труба на входе системы отопления 1 35 Гайка 3/4″ 2 36 Труба на выходе из насоса 37 Резиновое кольцо входа/выхода насоса 2 38 Шайба для манометра 1 39 Манометр 1 40 Хомут для выпуска воды для водяного насоса 1 41 Водяной насос 1 42 Хомут для входа воды в насос Труба 1 43 Вай Район для монтажа насоса 2 44 Филлипс винт 2 45 Ваширка 2 46 Винт Филлипса 2 47 ВНУТРЕННАЯ ВНУТРЕННЯ8003 1
В этой статье собраны все возможные неисправности и варианты их устранения, а также коды ошибок котлов Weller. Вся информация считывается в следующем порядке: код – название – возможная неисправность. Если у вас возникли дополнительные вопросы, пожалуйста, оставьте их в комментариях к этой статье.
Если вы не уверены на 100%, в чем именно заключается проблема и что вы можете ее решить, немедленно обратитесь в сервисный центр для диагностики и устранения проблемы.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.
Настенные двухконтурные газовые котлы Weller применяются для систем отопления помещений площадью до 230 кв.м. Модулирующая горелка позволяет добиться наибольшей теплоотдачи при работе на любой мощности, что является основным преимуществом конструкции данной марки. Агрегат имеет камеру сгорания закрытого типа, а также дополнительный конденсационный модуль, поглощающий тепло выхлопных газов.
Управление простое и понятное, практически все настройки производятся автоматически. настенные модели Mars подключаются к стандартному вертикальному дымоходу, а удаление продуктов сгорания и забор воздуха с улицы осуществляется принудительно посредством коаксиального дымохода.
Чтобы максимально увеличить производительность этих моделей, они оснащены деталями и комплектующими от известных компаний Европы. Если автоматика обнаруживает какую-либо неисправность, на дисплее отображается символ с кодом ошибки. Все модели оснащены отдельными теплообменниками.
Блок управления в автоматическом режиме контролирует необходимое давление в трубопроводе и устанавливает наиболее благоприятный режим работы, при котором использование газа будет минимальным. Пожалуйста, прочтите инструкцию перед использованием. Коды ошибок, отображаемые на дисплее, помогут вам своевременно обнаружить и устранить проблему.
Код ошибки Е1 – Ошибка давления
Недостаточное давление воды в системе циркуляции или оно отсутствует. Неисправность гидроблока, возможно заедание штока. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется восстановить подачу воды. Увеличьте давление до 1,2 бар и начните нагрев.
Код ошибки Е2 – Защита от перегрева или неправильного зажигания
Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за проблем с системой зажигания. Рекомендуется проверить подачу газа. Нажав кнопку «сброс», повторно активируйте устройство.
Код ошибки Е5 – Неисправность программы платы управления
Для устранения, нажатием клавиши “reset” перезагружаем блок. Если действие безуспешно, следует обратиться в сервисный центр.
Код ошибки Е6 – Повреждение датчика системы отопления
Из-за некорректного выполнения функции датчиком блок переходит в защитный режим. Рекомендуется отключить машину и заменить этот компонент. Вы также можете позвонить в сервис.
Код ошибки Е7 – Высокая температура теплоносителя
Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов или при переходе температуры горячего водоснабжения за границу 81 градуса.
На дисплее высвечивается код
ошибки, который обозначает перегрев. Мне порекомендовали менять
теплообменник. Как быть?
Вам нужно
срочно провести прочистку теплообменника.
В
достаточной мере нагрейте прибор. Полностью откройте дымоотвод.
Поставьте основное горелочное устройство на максимальную отметку, в этот
момент факел становится жёлто-синим. Закрытием входного крана устраняем
пламя желтого оттенка. Далее выполнить контроль функционирования
котельного агрегата в различных режимах.
Чем больше засорился теплообменник, тем
громче шумит агрегат, и соответственно ниже теплоотдача.
Например,
поломка температурного датчика ГВС, следует его поменять. Также велика
вероятность того, что произошел сбой настроек по мощности на нагрев
воды.
Понижение давления газа. Затруднение
поступления газа. Некорректная работа клапана газа. Отказ работы
элементов узла розжига либо разорваны их электрические контакты. Помимо
этого может выйти из строя управляющая плата.
Протестировать и сменить, если надо. Циркуляционный насос
поврежден. Плохое вращение ввиду дефекта крыльчатки.
Кроме того, проверяйте циркуляцию жидкости в отопительном
трубопроводе. Изношенность или же загрязнение отопительного трубопровода
может снизить объем циркулирующей воды, из-за чего агрегат может плохо
функционировать на отопление.
Посторонние звуки могут возникать и
при скоплении налета извести внутри теплообменника, и если много воздуха
в контуре отопления. Но в первую очередь рекомендуется удостовериться,
что температурный датчик, 3-ходовой смеситель и насос циркуляции
функционируют нормально.
Если
проводишь сброс, проблема начинается опять.
Далее выполнить контроль действий аппарата в разнообразных режимах.
Рекомендуем проверить
регулировки газового давления и исправить, если это целесообразно.
Не могли бы Вы
подсказать, как правильно требуется запускать этот прибор в работу?
Дымоходом занимались самостоятельно. Он
представляет собой трубу из стали. Возможно, где-то сделана ошибка.
Неполадка гидравлического блока, возможно,
заедает шток. Неисправность микропереключателя датчика потока. При
отключении электроэнергии рекомендуется возобновить подачу воды.
Повысить давление до 1,2 бара и запустить отопление.
Так же можно вызвать сервисную службу.
Так как непосредственно стабилизатор,
может выйти из строя, а неисправность может проявиться только тогда,
когда обнаружится неполадка, подключенных к нему энергопотребителей.
Я полагаю, что нет запальной искры.
Помогите удалить данную аварию?
После 2-3 минут кипятка выключается, течёт
холодная вода. Через 2-3 минуты включается и снова доводит температуру
воды до кипятка. И так раза 4. После последнего нагрева до кипятка
выдает холодную воду и больше не включатся. Контур отопления работает
нормально (долго не проверял-лето). После того, как выключаю котел, и он
простоит около 2 дней обесточенным и с закрытым краном подачи воды, то
включается, и снова эти же неприятности. Что нужно сделать, может что-то
поменять?
Какие мысли? Плохая
проходимость в системе отопления? Есть ли фильтр в нем? Газ не
отрегулирован? И можно как-нибудь дельту увеличить?
А в
этот раз все никак. Что это может быть?
Потом смотреть датчик протока отопления. Скорее
всего, он у Вас залит водой. Нужно менять сальник и сушить
микропереключатель.
Необходимо сделать диагностику
соединений между устройством розжига, и электродом пламени, и также
между газовым клапаном и платой. Главным фактором отрыва пламени горелки
может быть слабая тяга.
Рекомендуется удостовериться в отсутствии влаги на соединителе
датчика и соединителе контроллера Если влаги нет, рекомендуется поменять
термодатчик.
Такой круговорот
возникает постоянно. Из крана идет то холодная вода, то теплая (не
горячая). Периодически высвечивает код ошибки Е7. В чем проблема?
Вначале заполните систему отопления.
Она мигает не более минуты,
горелочное устройство, вновь включается, и агрегат выполняет функции в
норме еще 5-6 минут, и так постоянно. Этот сбой, исходя из инструкции по
эксплуатации, обозначает, что сработал датчик тяги, однако канал
дымохода без засоров, отработавшие газы выходят нормально. Кто-нибудь
может объяснить, в чем причина неполадки?
Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.
Подскажите что делать? Эксплуатируется первый
сезон.
Слышал что-то про модуляцию, скорость вращения
вентилятора и прочее. Возможно ли реально уменьшить мощность?
Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.
Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?
Как устранить неполадку?
Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку
GS.
Неисправности котлов с возможностью автоматической разблокировки.
Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.
Что делать?
Как можно устранить поломку?
Если оно довольно уменьшенное, газогорелочный механизм не
начнет загораться, если увеличенное, то появляется отрыв факела от
фитиля, и газогорелочное устройство будет угасать сейчас же после
разжигания. Далее манипуляции при наладке. Значительно нагреть прибор.
Открыть целиком дымовыводящий канал. Установить главную горелку на
максимальное положение, в этот момент язычок пламени сделается синим и
жёлтым. Закрытием входного крана удаляем желтый оттенок пламени. После
этого проверить работу агрегата во всевозможных режимах.
Процедуру производим 2-3
раза, потому как при накачивании периодически сливается немного
теплоносителя, поэтому давление опускается. Закачивать понадобится,
покуда не остановится ослабление давления и вытекание воды. Далее
заверните колпачок, включите краны и налейте в систему воду. Производим
включение аппарата и при использовании отводчика воздуха спускаем лишний
воздух из системы.
Никак
не могу понять, что могло случиться?
При такой неисправности требуется проверять датчик
давления. Наверное, он сломан.
Что делать?
Изначально звук возникал кратковременно, сейчас же
держится дольше. возникал кратковременно, наблюдал такую неполадку?
В чем неполадка?
Данный режим устанавливается в приборе при
температуре воды +96 градусов, или вследствие неполадок с системой
розжига. Рекомендуется проверить поступление газа. Нажатием кнопки
«сброс», вновь активировать прибор.
При снижении показателя на шесть градусов
менее рекомендуемого, выполните запуск клавишей «сброс».
Расскажите, пожалуйста, какое номинальное давление подачи
газа /метан/пропан/ данных моделей?
После того, как выключаю котел, и он
простоит около 2 дней обесточенным и с закрытым краном подачи воды, то
включается, и снова эти же неприятности. Что нужно сделать, может что-то
поменять?
Ничего не помогло. Электрическая сеть в норме. Кто может
помочь?
Сделал ресет,
аппарат быстро протестировался, запустил вентилятор и зажег горелку.
Вторую трубку не втыкал, подождал часа два, пока прогреется хорошо
система и дымоход внутренним воздухом. Выключил, потом установил все
трубки, как было, включил его, и он запустился нормально.
Как можно выйти из ситуации?
Но данный стереотип можно разрушить, рассмотрев технические характеристики, которые имеют отопительные газовые котлы Weller.
Потребителю предлагаются навесные модели, двухконтурного типа с закрытой камерой сгорания.
В результате монтаж не требует соблюдения особых условий и подключения дополнительного оборудования, выполняется достаточно быстро.
3. Конструкция
/вых. Насоса 2
Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
Все модели оснащены отдельными теплообменниками.
Вследствие неправильного функционирования датчика ГВС
, агрегат входит в защитный режим. Требуется обесточить его и произвести замену датчика горячего водоснабжения или обратиться в сервисный центр.
Но этот стереотип можно сломать, рассмотрев технические характеристики, которыми обладают газовые отопительные котлы Weller.
Вентилятор
Для извлечения котла из коробки выполните следующие действия:
При добавлении колена 135° длина трубы уменьшится на 0,5 м, при добавлении колена 90° длина трубы уменьшится на 1 м. Не устанавливайте две части колена 90° (кроме колена между дымоходом и выходом). 9Соединение с газовой трубой
9Регулировка зажигания
Температура воды на выходе системы отопления может быть установлена в пределах 30~55°C. 9Включение приготовления горячей воды
Если все в порядке, но котел не работает нормально, обратитесь к квалифицированным специалистам.
Котлов поставлено
03
0006 20
Неисправность гидроблока, возможно заедание штока. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется восстановить подачу воды. Увеличьте давление до 1,2 бар и начните нагрев.
Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов или при переходе температуры горячего водоснабжения за границу 81 градуса. Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».
Подскажите, пожалуйста, какое номинальное давление подачи газа /метана/пропана/ у этих моделей?
Предположительно через пять месяцев произошел сбой. Регулирую температуру, а он ее не держит. Объясните, что может быть?
Что нужно сделать, чтобы что-то изменить?
Газ в порядке. Давление в системе 1,5-2 атм. Котел отключился, так как были проблемы с подачей газа, давление упало до 0, но ошибок не выдает. В прошлый раз была похожая ситуация: свет пол дня выключался, давление упало, не включается, выдает ошибку (низкое давление). Поднял давление, но он все равно не включался. Дважды тарахтит и стоит. Как-то так получилось (накачал больше 2 атм. давления и потом решил немного стравить до 1,5), что при следующем включении электроштекера агрегат сразу начинал крутить насос и потом включался. Но на этот раз это не так. Что бы это могло быть?
Коды ошибок газового котла Weller
В результате установка не требует соблюдения особых условий и подключения дополнительного оборудования, выполняется достаточно быстро.
Увеличьте давление до 1,2 бар и начните нагрев.
Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».
Необходимо перенастроить автоматику для корректного выполнения функций. Еще одним фактором может быть несогласованность выбранной мощности агрегата по отношению к отапливаемой площади.
Через несколько секунд после включения выдает ошибку Е1. На насос не подается питание. Насос работает, обмотка прозвонилась, конденсатор. Плата не подает питание. Кто-нибудь сталкивался с этой проблемой в своей практике?
Если повышаю температуру, например, до 48, то агрегат долго греется (на дисплее показывает ту же температуру в районе 49-50 или даже падает на градус). Когда вся вода в батареях нагреется, горелка гаснет, а затем температура медленно падает. Горелка включается, а теперь еще и начинает снова тикать. Какие мысли? Плохая проходимость в системе отопления? Есть ли в нем фильтр? Газ не регулируется? А можно как-то увеличить дельту?
Я поднял давление, но он все равно не включался. Два раза грохочет и стоит. Как-то так получилось (накачал больше 2 атм. давления и потом решил немного стравить до 1,5), что при следующем включении вилки блок сразу начинал крутить насос и потом включался. Но на этот раз нет. Что бы это могло быть?
Храните техническую документацию под рукой. Для исполнения
3. Дизайн
Агрегат имеет закрытую камеру сгорания, а также дополнительный модуль конденсации, который поглощает тепло выхлопных газов.
Вы также можете позвонить в сервисную службу.
Перед запуском насоса он должен быть открыт, затем закрыт. Если какое-либо из условий не выполняется – ошибка Е1.
Когда вся вода в батареях нагреется, горелка гаснет, а затем температура медленно падает. Горелка включается, а теперь еще и начинает снова тикать. Какие мысли? Плохая проходимость в системе отопления? Есть ли в нем фильтр? Газ не регулируется? А можно как-то увеличить дельту?
Но на этот раз нет. Что бы это могло быть?
Необходимо поменять сальник и просушить микропереключатель.
Поломки и неисправности. Работа с системой управления Logomatic и бойлером косвенного нагрева… Режимы и функции.
.. Вентилятор
Чтобы вынуть котел из коробки, следуйте инструкциям на следующих рисунках: 9Внимание: Не беритесь руками за пластиковый блок управления при распаковке стойки.
Нельзя устанавливать две части колена 90° (кроме колена между дымоходом и вытяжным каналом). 9Соединение с газовой трубой
9Включение нагрева воды для ГВС
Если котел входит в режим защиты, идентифицируйте неисправность по следующим кодам: 9Защита от неисправности зажигания или защита от перегрева
Мы не несем ответственности за несчастные случаи, вызванные открытием котла без нашего разрешения.
Перед применением необходимо изучить инструкцию. Коды ошибок, появляющиеся на дисплее, могут помочь своевременно обнаружить и устранить неисправность.
Рекомендуется отключить устройство от сети и заменить этот компонент. Вы также можете позвонить в сервисную службу.
Так как сам стабилизатор может выйти из строя, а неисправность может появиться только при обнаружении неисправности в подключенных к нему потребителях электроэнергии.
.. Вентилятор
Чтобы вынуть котел из коробки, следуйте инструкциям на следующих рисунках: 9Внимание: Не беритесь руками за пластиковый блок управления при распаковке стойки.
Нельзя устанавливать две части колена 90° (кроме колена между дымоходом и вытяжным каналом). 9Соединение с газовой трубой
9Включение нагрева воды для ГВС
Если котел входит в режим защиты, идентифицируйте неисправность по следующим кодам: 9Защита от неисправности зажигания или защита от перегрева
Мы не несем ответственности за несчастные случаи, вызванные открытием котла без нашего разрешения.
