Wika датчик температуры: Измерительные приборы температуры – WIKA Россия

Измерительные приборы температуры – WIKA Россия

Являясь мировым лидером в производстве измерительных приборов температуры, мы предлагаем вам широкий ассортимент продукции. Помимо стандартных измерительных приборов температуры вы также можете заказать у нас изделия, изготавливаемые по спецификации заказчика. Наши сертифицированные средства измерения соответствуют самым высоким стандартам качества и безопасности, одобрены международными органами контроля и сертификации, а также отвечают требованиям практически всех международных директив.

Измерительные приборы температуры WIKA благодаря своей простой, надежной и экономичной конструкции используются в промышленных целях. Они могут использоваться, например, в системах подогрева, вентиляции и кондиционирования воздуха, в машиностроении, станкостроении, судостроении, при строительстве трубопроводов, а также в химической и нефтехимической промышленности.

Электронные измерительные приборы температуры

WIKA предлагает вам широкий ассортимент измерительных приборов температуры: термопары, термометры сопротивления, реле температуры и преобразователи температуры. Основным компонентом всех электронных измерительных приборов температуры является чувствительный элемент, который преобразует измеренную температуру в электрический сигнал.

• Термопара состоит из двух спаянных вместе проводников из различных материалов. Точка сварки является фактической точкой измерения.
• У термометра сопротивления изменение сопротивления зависит от температуры. В термометрах сопротивления WIKA используются платиновые резисторы (Pt100 и Pt1000).
• Реле температуры помимо измерения температуры генерируют управляющие и аналоговые выходные сигналы.
• Преобразователи температуры монтируются либо на DIN-рейку в распределительном шкафу, либо в соединительную головку непосредственно в точке измерения.

Механические измерительные приборы температуры

Ассортимент механических измерительных приборов температуры WIKA включает в себя биметаллические термометры, манометрические термометры и термометры жидкостного расширения.

Все термометры работают по принципу температурного расширения материалов:

• Основой биметаллического термометра являются две свальцованные металлические пластины с различными температурными коэффициентами линейного расширения. Степень деформации (изгиба) измерительного элемента дает возможность судить о температуре измеряемой среды.
• Манометрические термометры заполнены инертным газом или газовой смесью. Изменение давления газа, зависящее от температуры, передается через капилляр на механизм индикатора температуры прибора.
• Термометры жидкостного расширения имеют измерительную систему, наполненную жидкостью, которая также приводит к изменению давления в замкнутой системе при изменении температуры, отображаемой на индикаторе через встроенный механизм.

Комбинированные измерительные приборы температуры

Комбинированные средства измерения температуры оснащены такими дополнительными элементами, как сигнальные и переключающие контакты. При достижении заданного измеренного значения срабатывает механизм сигнализатора или переключателя. Благодаря наличию дистанционного выходного сигнала комбинированные измерительные приборы температуры могут использоваться для управления и регулирования технологических процессов. В ассортимент продукции WIKA входят механические средства измерения температуры с выходными сигналами или с переключающими контактами и механическими реле температуры.

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Каталог Решения по измерению температуры от производителя

1. Стартовая страница
2. Продукция
3. Технические решения Температура

Ваши требования – наши решения

Мы считаем себя не только поставщиком высококачественного измерительного оборудования, но и компетентным партнером, способным создавать вместе с вами индивидуальные решения. Основываясь на особенностях конкретного применения, мы готовы в тесном сотрудничестве с вами разработать изделия по специальному заказу, удовлетворяющие именно вашим требованиям.

Ваши преимущества:

• Решения по измерению температуры по спецификации заказчика
• Возможность связаться с нами благодаря широкой сети филиалов и партнерских дистрибьюторских компаний по всему миру
• Первоклассное качество и широко известная компетентность
• Многолетний опыт и накопленные знания в области измерения температуры и крупносерийного производства
• Высокий инновационный потенциал, обеспечиваемый командой высококвалифицированных разработчиков

Реализация вашего индивидуального решения

Решения по спецификации заказчика являются ключевым элементом продуктовой линейки электронных средств измерения температуры. Данне средства измерения температуры разрабатываются, производятся и специально испытываются для конкретного применения.

Независимо от того, идет ли речь об определении сложных, связанных с обеспечением безопасности температурных профилей в реакторах или о мониторинге критической температуре труб в печи и камерах сгорания – WIKA / Gayesco имеет подготовленное конкретное решение по вашей спецификации. Вы можете полностью положиться на наш опыт и в других сегментах рынка, таких как производство пластмасс (полиэтилена низкой плотности) при давлении до 3000 бар (43500 psi) или асептические технологические процессы.

Свяжитесь с нами – мы с удовольствием дадим вам совет!

В ассортименте имеются различные датчики температуры, которые можно использовать как основу для индивидуального решения:

---

---

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Segment brochure

Special applications in electrical temperature measurement

Видео

Хотите посмотреть, как происходит монтаж некоторых наших технических решений по измерению температуры? Нажмите ниже, чтобы узнать подробнее!

Термометр показывающий – WIKA Россия

Термометр показывающий бывает манометрическим, биметаллическим или жидкостного расширения. Он осуществляет измерение температуры в диапазоне от -200 до +700 °C. Все приборы подходят для эксплуатации с защитными гильзами.

WIKA предлагает широкий ассортимент показывающих термометров:

Термометр показывающий измеряет термическое состояние однородного вещества. Измерительная система и измеряемая среда должны располагаться как можно ближе друг к другу. Наиболее распространенные методы измерения основываются на зависящих от температуры физических характеристиках и свойствах материалов.

Термометр показывающий биметаллический

Биметаллический термометр показывающий работает с измерительной системой в форме спиральной трубки. Измерительная система состоит из двух неразрывно соединенных полос с различными коэффициентами температурного расширения. Механическая деформация биметаллических полос, скрученных в трубки, приводит к вращательному движению, возникающему при изменении температуры. Если один конец биметаллической измерительной системы плотно зажат, то другой конец вращает ось указательной стрелки.

Биметаллические показывающие термометры поставляются с диапазоном шкалы от -70 до +600 °C с классом точности 1 и 2 согласно стандарту EN 13190.

Термометр показывающий жидкостного расширения

Жидкостный термометр показывающий состоит из термочувствительного элемента, капилляра и трубки Бурдона. Измерительная система заполнена жидкостью. При изменении температуры изменяется давление внутри термометра. Давление передается через трубку на ось указательной стрелки, и значение температуры отображается на шкале. Использование капилляров длиной от 500 до 10 000 мм позволяет осуществлять измерения в удаленных точках. Диапазон шкалы термометров жидкостного расширения варьируется между -40 … +400 °C с классами точности 1 и 2 в соответствии со стандартом EN 13190.

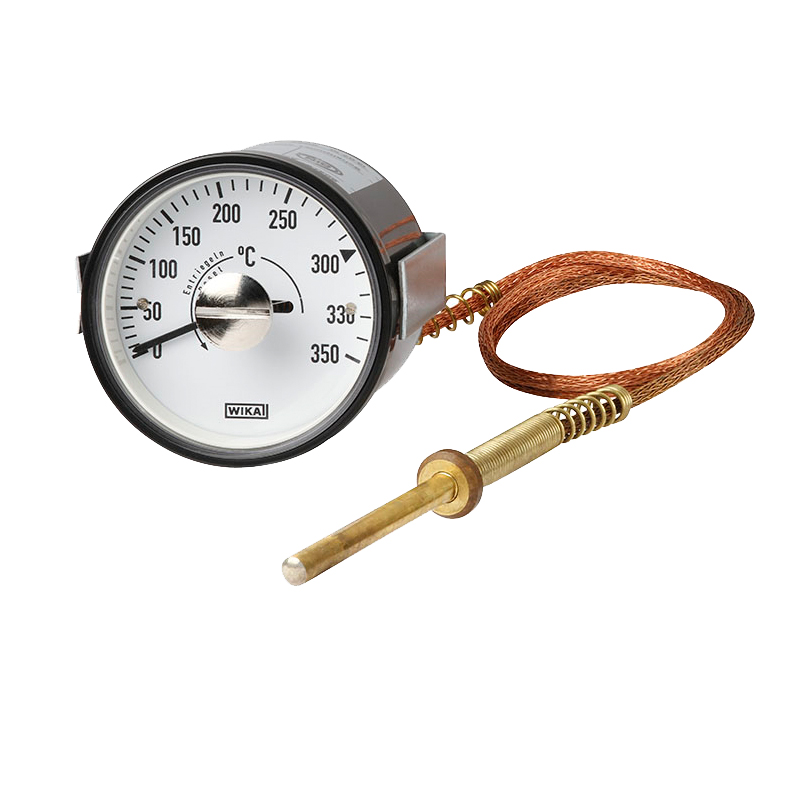

Термометр показывающий манометрический

У манометрического термометра показывающего измерительный шток, капилляр и трубка Бурдона объединены в один узел. Прибор заполнен инертным газом. При изменении температуры изменяется и внутреннее давление. Указательная стрелка перемещается под действием давления, возникающего в измерительном штоке. Для компенсации температуры окружающей среды между механизмом и измерительной трубкой устанавливается биметаллический элемент. Манометрический термометр показывающий поставляется с диапазоном шкалы между -200 … +700 °C с классом точности 1. Манометрический термометр показывающий может быть оснащен электроконтактами. В таком случае, например, электроконтактный термометр показывающий манометрический модели 70-8xx подходит для случаев, когда требуется показание измеренной температуры по месту или в труднодоступных точках, а также где требуется коммутация электрических цепей.

Термометр показывающий промышленный стеклянный

Такой термометр используется для контроля температуры различных газов, паров и жидкостей в емкостях и трубопроводах. Термометр показывающий заключен в корпус с выемкой для шкалы. Промышленный стеклянный термометр часто используются с корпусом V-образной формы.

Технологические средства измерения WIKA

Надежность показывающих приборов для измерения давления и температуры WIKA для перерабатывающих отраслей промышленности была доказана миллион раз. Отдел «Технологические средства измерения» дает объяснения.

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Малогабаритный термометр сопротивления – TR21-A

Модель термометра сопротивления TR21-А используется для измерения температуры стерильных процессов и может использоваться для измерения температуры жидких и газообразных сред в диапазоне от -50 … +250 °C. Эти термометры укомплектованы защитными гильзами и к участкам присоединения к процессу предъявляются жёсткие требования в плане материалов и дизайна, измерительных точек стерильных процессов. Все электрические компоненты имеют степень защиты против влаги (IP67 или IP69K).

Термометр сопротивления может поставляться с прямым выходным сигналом от датчика или встроенным преобразователем, который может конфигурироваться при помощи бесплатного ПО – WIKA soft-ТТ. Диапазон измерения, демпфирование, сигнал о неисправности по NAMUR NE43 и TAG номера могут быть скорректированы.

Для удобства калибровки или обслуживания датчик может быть извлечён из процесса без его остановки или без отключения электрических соединений. Таким образом, простои и различные риски ,связанные с остановкой процесса, могут быть сведены к минимуму.



Подпружиненная измерительная вставка гарантирует хороший контакт между наконечником датчика и внутренней нижней торцевой частью защитной гильзы, обеспечивая тем самым высокую точность измерений и быстрый отклик.

Сварное соединение между защитной гильзой и фланцем выполняет ещё и роль уплотнения из дополнительного материала в местах избыточного контакта со средой.

Длина погружения, тип подсоединения к процессу, датчик и метод соединения могут выбираться в зависимости от применения. Электрическое соединение осуществляется при помощи кругового разъема М12 х 1.

В качестве опции возможен адаптер для электрического соединения с угловым разъёмом по DIN EN 175301-803 форма А (патент на правообладателя зарегистрирован за номером 001370985).



Преобразователи температуры WIKA | ВИМАрос

Преобразователь температуры (цифровой)

Программируемый, версия для монтажа в соединительную головку, версия для монтажа на рейку

Данный преобразователь температуры разработан для универсальных применений в строительстве промышленных предприятий, машиностроении и обрабатывающей промышленности. Он сочетает в себе высокую точность и превосходную защиту от электромагнитных воздействий. Преобразователь температуры модель Т15 может легко конфигурироваться при помощи программного обеспечения WIKAsoft-TT и программирующего устройства PU-448.

Помимо выбора типа датчиков и диапазона измерений программное обеспечение обеспечивает функцию сигнализации, демпфирования и занесения в память нескольких точек измерения. Кроме того, ПО WIKAsoft-TT предлагает функцию записи, когда отображаются температурные данные с датчика, подсоединенного к преобразователю температуры T15.

Преобразователь температуры применение

• Обрабатывающая промышленность
• Машиностроение и строительство промышленных предприятий

Преобразователь температуры особенности

• Для подключения Pt100 и Pt1000 датчиков с 2-, 3- или 4-проводными соединениями
• Для подсоединения герконов в цепи потенциометра
• Настройка параметров при помощи конфигурационного программного обеспечения WIKAsoft-TT и электрическое подсоединение через быстроразъемный соединитель magWIK
• Доступ к выводам с внешней стороны
• Погрешность < 0,2 K / 0,1 %

Буклет преобразователя температуры (цифрового)



Преобразователь температуры Fieldbus

Для FOUNDATION™ Fieldbus и PROFIBUS® PA, исполнение для монтажа в головку

Преобразователи температуры Т53. 10, использующие коммуникационные шины FOUNDATION™ и PROFIBUS® PA, предназначены для измерения температуры с помощью термометров сопротивления и термопар. Кроме того они могут измерять значение сопротивления и напряжения в мВ с функцией линеаризации по спецификации заказчика или без нее. Имеется возможность измерения разницы температур, получения усредненных значений температуры или выполнения измерения с резервированием.

Модель T53 с шиной FOUNDATION Fieldbus имеет функцию LAS (активный планировщик связей) и ПИД‑регулирования. Данные функции позволяют выполнять регулировку полевого прибора независимо от мастер-устройства.

Применение

• Промышленное применение
• Промышленные установки и машиностроение

Особенности

• FOUNDATION™ Fieldbus ITK, версия 4.61
• PROFIBUS® PA, профиль 3
• Автоматическое переключение между протоколами
• Взрывозащита, Ex i, искробезопасное исполнение/FISCO
• Взрывозащита, Ex n

Буклет преобразователя температуры Fieldbus



Аналоговый преобразователь температуры

Версия для монтажа в соединительную головку по DIN форма B или версия для монтажа в соединительную головку по DIN Form J

Аналоговые вторичные преобразователи температуры серии T91 соответствуют требованиям современных промышленных применений. В зависимости от типа выходного сигнала они идеально подходят для непосредственного подключения к таким устройствам обработки сигнала, как ПЛК или аналого-цифровые преобразователи с входными сигналами по току или напряжению.

Преобразователи преобразуют входной сигнал от термометра сопротивления или термопары в выходной сигнал 0…10 В или 4…20 мA. Данные стандартные выходные сигналы позволяют быстро и надежно передавать измеренные значения.

Применение

• Производство промышленных установок
• Технологические процессы
• Отопление, вентиляция, кондиционирование воздуха

Особенности

• Исполнение для Pt100 / Pt1000 или для термопар
• Выходной сигнал 0….10 В, 3-х проводная схема (Т91.10)
• Выходной сигнал 4 … 20 мA, 2-х проводная схема (Т91.20)
• Сигнализация выгорания датчика
• Высокая точность
• Надежный и экономичный

Буклет аналогового преобразователя температуры

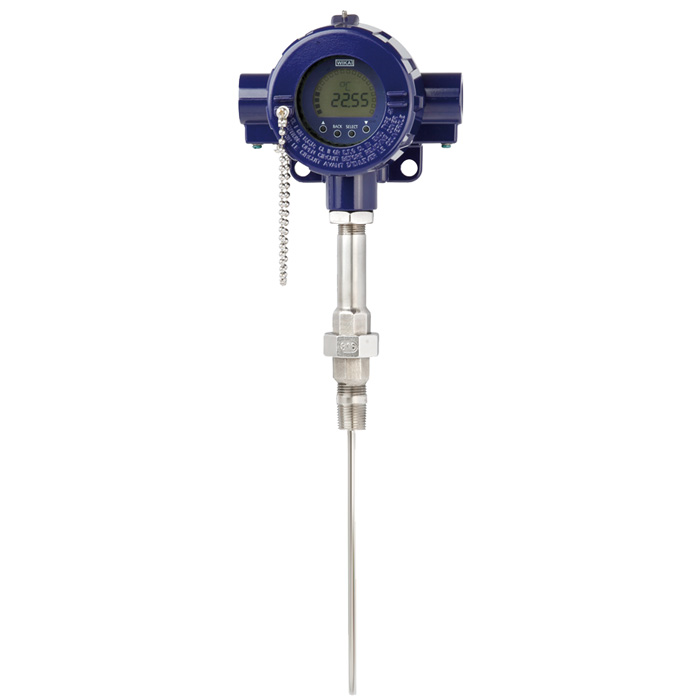

Полевой HART® преобразователь температуры

Полевые преобразователи температуры серии TIF состоят из прочного полевого корпуса, преобразователя температуры модель T32 и дисплея модели DIH, были разработаны для общего использования в технологических процессах.

Они сочетают высокую точность, гальваническую изоляцию и превосходную защиту от электромагнитных воздействий. Через протокол HART® преобразователи ТIFxx могут конфигурироваться и управляться различными средствами.

Буклет полевого HART® преобразователя температуры



Преобразователь для измерения скорости потока воздуха

Применение

• Для измерения скорости потока воздуха и температуры газообразных сред в областях
  — отопления,
  — вентиляции и
  — систем кондиционирования (например системы подачи/вытяжки воздуха)
• Предназначен для установки в системы управления и индикации

Особенности

• Простой монтаж
• Гибкость
• Выбор из трех диапазонов измерения скорости потока посредством перемычек на приборе
• Два выходных сигнала в одном приборе
• Включая фланец для установки

Буклет преобразователя для измерения скорости потока воздуха



Погружной датчик относительной влажности и температуры

Применение

• Для измерения относительной влажности и температуры газообразных сред в системах отопления, вентиляции и кондиционирования воздуха ( в том числе в приточных и вытяжных каналах)
• Разработан для подключения к системам отображения результатов и контроля

Особенности

• Простой монтаж
• Установка непосредственно в процесс
• Включая монтажный фланец

Буклет погружного датчика относительной влажности и температуры



Датчик CO2

и температуры для монтажа в вентиляционный канал

Датчик CO2 для монтажа в вентиляционный канал модели A2G-85 со встроенной функцией измерения температуры подходит для прямого монтажа в круглые или прямоугольные вентиляционные каналы.

Датчик CO2 модели A2G-85 является высококачественным устройством для установки в системах вентиляции и кондиционирования воздуха. Данный датчик CO2 для монтажа в вентиляционный канал определяет содержание углекислого газа (CO2) методом бездисперсионной инфракрасной спектроскопии, а также позволяет измерять температуру. Благодаря возможности измерения сразу двух параметров в одном устройстве значительно снижается стоимость материалов и монтажных работ.

Датчик CO2 применение

• Измерение содержания CO2 в вентиляционном канале методом бездисперсионной инфракрасной спектроскопии (NDIR)

Датчик CO2 особенности

• Простой монтаж и ввод в эксплуатацию
• Малогабаритная и прочная конструкция
• Электрический выходной сигнал 0…10 В пост. тока
• Не нуждается в техническом обслуживании

Буклет датчика CO2



Необходима консультация ?

Понимая важность настоящих и будущих задач наших заказчиков, мы формируем оптимальные решения для реализации проектов в различных отраслях промышленности.

Для получения консультации свяжитесь со специалистом нашей компании по телефону
+7 812 740-7135 или отправьте запрос на коммерческое предложение:

Запросить коммерческое предложение Запросить предложение

WIKA – датчики для низких температур

Датчики WIKA выдерживают сильные морозы



Экстремальный холод является одним из наиболее суровых условий окружающей среды. Каким требованиям к конструкции должны соответствовать электрические термометры, если они используются при внешних температурах -50 °C и ниже? К сожалению, нет термокожухов, подходящих для укрывания датчиков.

Несмотря на перспективы применения альтернативных источников энергии, всё ещё разрабатываются новые месторождения нефти и газа. Большинство месторождений сосредоточено в некоторых частях Сибири и северной Канады, где арктический климат преобладает в течение нескольких месяцев года. Увеличение добычи нефти и газа в этих регионах и необходимость их переработки на местном уровне привели к росту спроса на электрические термометры, которые подходят для низких температур окружающей среды, особенно для мониторинга и контроля процессов на нефтехимических заводах. Если обратить внимание на график климата, то становится понятно, что операторы не смогут работать со стандартным оборудованием в таких условиях. Термометры сопротивления, как правило, рассчитаны на температуры до -40 °C. В регионах, где экстремальный холод – обычное явление, таких параметров недостаточно. Измерительные приборы, предназначенные для использования в этих широтах, испытываются при температуре как минимум -60 °C, поэтому разработка подходящих термометров является сложной задачей. Материалы, компоненты и конструкция должны обеспечивать постоянную устойчивость к низким температурам.



Размещение датчиков WIKA в полевых условиях или в шкафу управления



В основе любого термометра сопротивления – электрика. Сам термометр сопротивления, обычно это датчик WIKA Pt100 или Pt1000, может без проблем выдерживать низкие температуры окружающей среды. Однако с преобразователем, который преобразует измеренное значение в выходной сигнал без помех, дела обстоят иначе. В этом случае заказчик принимает решение, должен ли передатчик быть интегрирован в соединительную головку измерительного прибора или установлен в шкафу управления в диспетчерской.

В типах, монтируемых в головку, преобразователь обычно установлен рядом с датчиком, вследствие чего восприимчивость сигнала к отказу сведена к минимуму. Такие возможности предлагают модели WIKA T15 и T53 Fieldbus. Однако при установке рядом с датчиком преобразователь непосредственно подвергается воздействию экстремально низких температур. Преобразователи, установленные в шкафу управления, работают при заданной комнатной температуре и, следовательно, обеспечивают лучшую точность. Кроме того, заказчики должны проверять заранее возможные воздействия на соединение между измерительной точкой и передатчиком и при необходимости предотвращать их, выбирая кабели высокого качества. Также необходимо заранее уточнить, требуется ли индикация данных в точке измерения, так как термометры с ЖК-дисплеем плохо переносят воздействие пониженных температур, так как кристаллы замерзают при температуре ниже -20 °C. Если температура снова повышается выше этого значения, функция дисплея может быть восстановлена в течение некоторого времени, особенно при низких контурных токах. ЖК-дисплей не должен разрушаться при температуре ниже -60 ° C, и прибор должен нормально работать после повышения температуры.

Если измеренные значения требуется выводить в месте установки, то должна быть предусмотрена вторая точка измерения с помощью циферблатного термометра или выбрана механическая измерительная схема.Требуется дополнительная работа, чтобы определить любое из этих решений как устойчивое к низкой температуре.

1. Прибор TC10.H охлаждается до -70 °C в специальных климатических камерах



WIKA -использование подходящих материалов



Срок службы и функциональность электрических термометров при экстремальных температурах ниже нуля определяются главным образом поведением используемых пластмасс. В большинстве случаев, хрупкость пластика увеличивается при понижении температуры окружающей среды. Так, при испытательной температуре -60 °C стандартные материалы теряют свои свойства и становятся хрупкими. Таким образом, может быть причинен значительный ущерб устройству, вследствие чего оно не может нормально функционировать в дальнейшем. По этой причине некоторые компоненты, такие как кабельные сальники, изначально изготавливаются из металла. Несмотря на это, измерительные приборы, полностью лишенные пластика, остаются утопией (например, возьмите уплотнения). Следовательно, выбранные материалы должны быть пригодны для низких температур окружающей среды. Несмотря на то, что это условие номинально выполнено при помощи примененных в линейках термометров WIKA TC10 и TR10 высококачественных пластмасс, выдерживающих температуры вплоть до -250 °C, оптимальный выбор фактически определяется местом использования во время измерения, поскольку именно это определяет необходимую эластичность. Уплотнения, которые работают в статических средах, не создают подобных проблем. Это не относится к оболочкам для изоляционных кабелей. Кабели обычно не следует перемещать, чтобы предотвратить образование микротрещин и проникновение влаги.Это также включает вибрацию и термические эффекты (расширение или сжатие). Поэтому все кабели должны быть уложены в неподвижном состоянии. Исходящие кабели следует укладывать в воздуховоды вдоль стены или – при условии, что температура процесса не искажает измеренное значение –в трубопровод.

Использованные пластмассы должны выдерживать низкие температуры. Значения, показанные на диаграмме, являются приблизительными и могут варьироваться в зависимости от производителя и типа пластика.



Помимо уплотнений и кабельных оболочек существуют другие компоненты, содержащие пластмассы, например, герметизирующие составы, адгезивы или окрашенные поверхности, которые также рассматриваются. В частности, если устройства используются во взрывоопасных зонах, необходимо также учитывать электропроводность этих материалов, также рекомендуется осторожность с компонентами из металла. Алюминиевые сплавы гораздо более уязвимы, поскольку сравнительный тест на падение показывает: алюминиевые детали получают более серьезные повреждения при низких температурах, чем при комнатной температуре. По этой причине критически важные компоненты, например, соединительные головки или кабельные сальники изготавливаются из нержавеющей стали. Алюминиевые сплавы используются только в тех точках измерения, где физические эффекты (толчок или удар) исключены.

2. Термопара WIKA TC10-L 1 1



Комплексная серия испытаний термометров WIKA



Комплексные серии испытаний необходимы, чтобы проверить, способен ли электрический термометр выдерживать описанные экстремальные требования на практике. Готовый к использованию измерительный прибор (например T15.H) и его отдельные компоненты проходят испытания для определения их устойчивости к изменениям температуры согласно IEC 60079-0 и степени пылевлагозащиты IP согласно IEC 60529. Полностью собранное устройство дополнительно подвергается испытанию на ударную вязкость, которое выполняется в наиболее слабых наружных точках прибора. Инструмент применяют на поверхностях, на которые указывает машина, чтобы проверить, происходит ли отслаивание или растрескивание. Термометры, предназначенные для опасных зон (EAC-Ex), проходят испытания с «запасом прочности»: вместо испытаний при рабочей температуре -60 °C приборы помещаются в специальную климатическую испытательную камеру с температурой -70 °C, чтобы исключить всевозможные риски для надежности процесса.

Результаты испытаний всесторонне документируются. Как только будет подтверждено соответствие устройства всем необходимым требованиям, соответствующая отметка ставится в накладную для заказчика.

WIKA – приборы для измерения температуры

Цифровой преобразователь температуры WIKA. Модель T15

Преобразователь температуры WIKA программируемый, исполнение для монтажа в соединительную головку, исполнение для монтажа на рейку.

Области применения

• Обрабатывающая промышленность
• Машиностроение и строительство промышленных предприятий

Технические характеристики

• Для подключения Pt100 и Pt1000 датчиков с 2-, 3- или 4-проводными соединениями
• Для подсоединения герконов в цепи потенциометра
• Настройка параметров при помощи конфигурационного программного обеспечения WIKAsoft-TT и электрическое подсоединение через быстроразъемный соединитель magWIK
• Доступ к выволам с внешней стороны
• Погрешность < 0,2 K / 0,1 %

Аналоговые преобразователи температуры WIKA. Модели T91.10, T91.20

Преобразователь температуры WIKA в исполнении для монтажа в соединительную головку по DIN, форма B, или в исполнении для монтажа в соединительную головку по DIN форма J.

Области применения

• Производство промышленного оборудования
• Технологические процессы
• Отопление, вентиляция, кондиционирование воздуха

Технические характеристики

• Исполнение для Pt100 / Pt1000 или для термопар
• Выходной сигнал 0. …10 В, 3-х проводная схема (Т91.10)
• Выходной сигнал 4 … 20 мA, 2-х проводная схема (Т91.20)
• Сигнализация выгорания датчика
• Высокая точность
• Надежные и экономичные

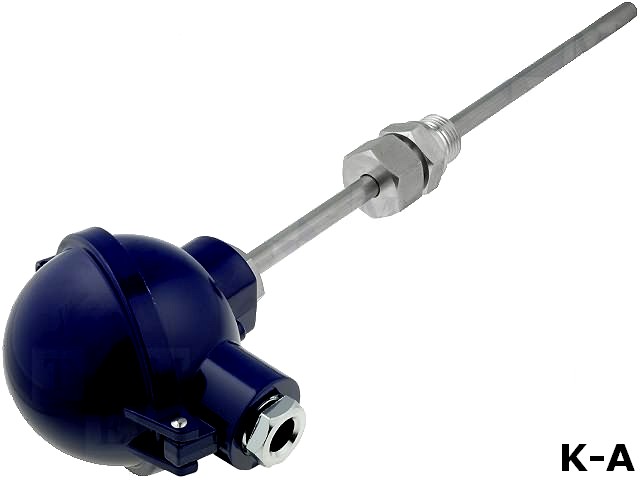

Термометр сопротивления WIKA. Модель TR10-C

Термометр сопротивления WIKA резьбовой, с составной защитной гильзой

Области применения

• Машиностроение, станкостроение
• Энергетика
• Химическая промышленности
• Пищевая промышленности
• Стерильные производства, отопление и вентиляция, кондиционирование воздуха

Технические характеристики

• Диапазон применения от – 200 °C до + 600 °C
• Составная защитная гильза, модель TW35 включена
• Подпружиненная измерительная вставка (сменная)
• Взрывозащищенные исполнения Ex i и NAMUR NE24

Контроллер температуры WIKA.

Модель SC58

Контроллер температуры WIKA с цифровым индикатором, для монтажа в панель

Области применения

• Регулирование температуры на предприятии:
  – Компрессоры
  – Холодильное оборудование
  – Промышленные и коммунальные системы отопления

Технические характеристики

• Контроллер температуры и цифровой индикатор в одном приборе
• Долгий срок службы
• Простой принцип действия
• Высокие значения максимально допустимой мощности переключения контактов, до 12 А
• Для монтажа в панель

Что такое промышленный датчик температуры?

На протяжении многих лет WIKA является одним из ведущих производителей высококачественных промышленных приборов для измерения температуры. Наш опыт и ноу-хау в производстве датчиков температуры отличает нас.

Что такое датчик температуры?

Термин температурный зонд с электрическими термометрами описывает блок из одного или нескольких элементов температурного зонда и броню для конкретного применения, которая может состоять, например, из соединительной головки, шейной трубки, защитной гильзы или рукоятки.Чувствительный элемент, встроенный в датчик температуры, выполняет фактическое измерение и преобразует измеренную температуру в электрический сигнал.

В WIKA датчики температуры для промышленного измерения температуры по существу делятся на следующие группы:

Температурный зонд термопары

Температурные зонды с термопарами подходят для измерения высоких температур до +1 600 ° C.

Термопары состоят из двух разных металлов, которые связаны вместе, образуя «термопару».Точка подключения (горячий спай) представляет собой фактическую точку измерения температурного зонда, концы проводов обозначены как холодный спай. Когда происходит изменение температуры в точке измерения температурного зонда из-за разной электронной плотности металлов и разницы температур, между горячим и холодным спаями возникает напряжение. Это примерно пропорционально температуре точки измерения (эффект Зеебека).

Малый диаметр термопары в оболочке датчика температуры обеспечивает более быстрое время отклика, чем это возможно с термометром сопротивления.

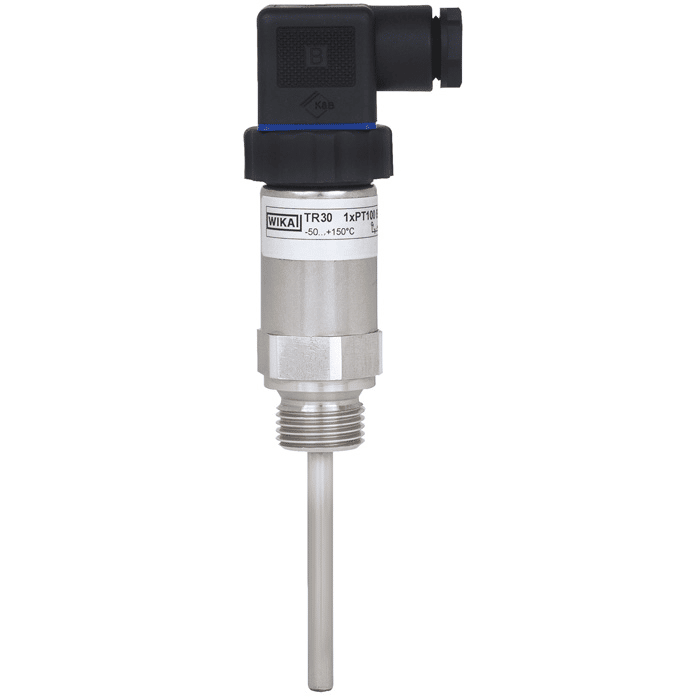

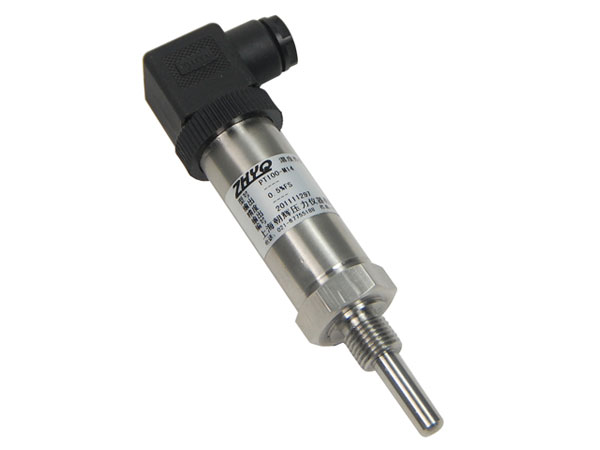

Температурный зонд термометра сопротивления Pt100 / Pt1000

Термометр сопротивления имеет свои преимущества в диапазоне низких и средних температур от -200 до +600 ° C. В промышленности в основном используются датчики температуры с измерительными резисторами Pt100 или Pt1000. Если датчик температуры фиксирует повышение температуры, то его сопротивление также увеличивается (положительный температурный коэффициент). Сопротивление термометра сопротивления Pt100 при 0 ° C составляет 100 Ом, для термометра сопротивления Pt1000 – 1000 Ом.

---

Свяжитесь с нами

Хотите получить дополнительную информацию? Напишите нам:

Типы, области применения и диапазоны датчиков температуры

(промышленные)

Датчики температуры работают по принципу газового, биметаллического или расширительного действия. Они могут измерять температуру от -200 до +700 ° C. Все инструменты также подходят для работы в защитных гильзах.

WIKA предлагает широкий ассортимент датчиков температуры:

Температурные датчики измеряют тепловое состояние однородного вещества.Измерительная система должна располагаться как можно ближе к измеряемому телу. Наиболее широко используемые методы измерения основаны на зависящих от температуры физических характеристиках и характеристиках материала.

Биметаллический датчик температуры

Биметаллические датчики температуры

работают с измерительной системой в виде спиральной или спиральной трубки. Измерительная система состоит из двух листов с разными коэффициентами расширения, которые неразрывно соединены. Механическая деформация биметаллических полос в форму трубы, упомянутой выше, приводит к вращательному движению, вызванному изменениями температуры.Если один конец биметаллической измерительной системы надежно зажат, другой конец будет вращать вал указателя. Биметаллические датчики температуры доступны с диапазоном шкалы от -70 до +600 ° C с классами точности 1 и 2 в соответствии с EN 13190.

Датчик температуры расширения

Измеритель температуры расширения состоит из датчика температуры, капилляра и трубки Бурдона. Сама измерительная система заполнена жидкостью. Если температура изменится, внутреннее давление термометра также изменится.Давление передается через трубку на вал стрелки, и, таким образом, значение температуры отображается на шкале. Используя капилляры длиной от 500 до 10 000 мм, измерения также можно проводить из удаленных точек измерения. Диапазон шкалы для термометров расширения составляет от -40 до +400 ° C с классом точности 1 и 2 в соответствии с EN 13190.

Газовый манометр

С помощью газового датчика температуры шток, капилляр и трубка Бурдона объединены в один блок.Инструмент заполнен инертным газом. При изменении температуры изменится и внутреннее давление. Стрелка перемещается под действием давления через измерительную трубку. Для компенсации температуры окружающей среды между механизмом и измерительной трубкой установлен биметаллический элемент. Доступны газовые манометры с диапазоном шкалы от -200 до +700 ° C с классом точности 1.

Указатель температуры машинного стекла

Эти датчики температуры подходят для контроля температуры газов, паров и жидкостей в сосудах и трубопроводах.Термометр помещен в корпус с вырезом для отображения шкалы. Термометры машинные стеклянные часто используются с V-образным корпусом.

---

Свяжитесь с нами

Хотите получить дополнительную информацию? Напишите нам:

Калибровка температуры и как откалибровать датчик температуры.

Калибровка температуры

Калибровка температуры может выполняться различными способами и с различной степенью точности.Как и при любой калибровке, необходимо использовать стандарт. Стандарты, используемые при калибровке температуры , могут быть разных форм, но должны быть сертифицированы с точностью, соответствующей национальному стандарту. В промышленных приложениях калибровка температуры обычно включает термисторы, термопары или платиновые термометры сопротивления (PRT), также называемые терморезисторами сопротивления (RTD). Это устройства, которые используются для точного измерения температуры. Показания этих устройств можно сравнить с менее точными полевыми датчиками температуры и использовать для оценки жизнеспособности этих устройств или для выполнения калибровки температуры .

Практическая калибровка температуры

Калибровка температуры обычно состоит из проверки «как обнаружено», чтобы убедиться, что датчик температуры находится в пределах допусков калибровки. Если обнаруживается, что датчик выходит за пределы допуска, его обычно заменяют новым датчиком, который находится в пределах допуска. В качестве альтернативы смещения для исправления состояния за пределами допуска могут быть выполнены непосредственно в электронном преобразователе, подключенном к датчику температуры. Стоимость датчика температуры по сравнению со стоимостью настройки преобразователя следует учитывать при выборе наиболее осуществимого метода.В любом случае, калибровка температуры должна проводиться в указанном диапазоне датчика или области его применения.

Не калибровка температуры:

Простое считывание температуры с датчика температуры с помощью индикатора RTD или термопары, а затем проверка индикатора линейного поля, чтобы убедиться, что показания совпадают, не является калибровкой температуры. Имитация вывода температуры на считывающее устройство является хорошей проверкой того, что показания показывают правильные показания для данного вывода для RTD или термопары, но это также не калибровка температуры.Калибровку температуры можно выполнить только путем сравнения известного стандарта в стабильной температурной среде с испытываемым датчиком.

% PDF-1.4 % 1 0 объект >>> эндобдж 2 0 obj > поток 2019-01-24T14: 16: 05 + 01: 002019-01-24T14: 16: 11 + 01: 002019-01-24T14: 16: 11 + 01: 00Adobe InDesign CC 13. 1 (Windows) uuid: 0cad4f4c-7a8e-4946 -92fb-8505b9fde1d5adobe: docid: indd: 6f0688e6-c473-11de-8a39-9957cefe9e20xmp.id: 16c9aa87-eaf1-6e4d-8359-453664e95461proof: pdfxmp.iid: 40656291-d938-5945-9b93-1bd2f4e3e24fxmp.did: 3834d152-5d5d-354d-81b5-412b4934e2d5adobe: docid: indd: 6f0688e6-c473-11de-8a39-9957fxmp. 13.1 (Windows) / 2019-01-24T14: 16: 05 + 01: 00 application / pdf Adobe PDF Library 15.0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0.0 595.276 792.0] / Тип / Страница >> эндобдж 6 0 obj > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 595.276 792.0] / Type / Page >> эндобдж 7 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / TrimBox [0.0 0.0 595.276 792.0] / Type / Page >> эндобдж 8 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 595.276 792.0] / Type / Page >> эндобдж 9 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0. 0 0,0 595,276 792,0] / Тип / Страница >> эндобдж 10 0 obj > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 595.276 792.0] / Type / Page >> эндобдж 11 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 595.276 792.0] / Type / Page >> эндобдж 12 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0.0 595.276 792.0] / Type / Page >> эндобдж 13 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.j 탨? [} _? YG “ݯ Sk – \% Q = \! u} m + x \ puB-Tr, w_6; ڏ N,`! + Ⱥ> 3W ‘=] P + Qeblx * _7 (oZ2nwGFm \ h \ ZNC @ L` @ ZEkzYÚ Q / BӳSt; YZ & (ڐ n / V: $ nM! `2Du! Ki] {Su’-

WIKA Цифровые преобразователи температуры моделей T32.1S и T32.3S

Эти преобразователи температуры разработаны для универсального использования в обрабатывающей промышленности. Они обеспечивают высокую точность, гальваническую развязку и отличную защиту от электромагнитных воздействий (EMI). Через протокол HART® температура T32 передатчики конфигурируются (взаимодействуют) с различными открытыми инструментами настройки.В дополнение к различным типам датчиков, например датчиков в соответствии с DIN EN 60751, JIS C1606, DIN 43760, IEC 60584 или DIN 43710, индивидуальные характеристики датчика также могут быть определены путем ввода пар значений (определяемая пользователем линеаризация).

Благодаря конфигурации датчика с резервированием (двойной датчик), при отказе датчика он автоматически переключается на рабочий датчик. Кроме того, есть возможность активировать обнаружение смещения датчика. При этом сигнал об ошибке возникает, когда величина разницы температур между датчиком 1 и датчиком 2 превышает значение, выбираемое пользователем.

Преобразователи T32 также обладают дополнительными сложными функциями контроля, такими как контроль сопротивления проводов датчика и обнаружение обрыва датчика в соответствии с NAMUR NE89, а также контроль диапазона измерения. Кроме того, эти передатчики обладают обширной функцией циклического самоконтроля.

Размеры монтируемого на головке преобразователя соответствуют соединительным головкам DIN формы B с увеличенным монтажным пространством, например WIKA модель BSS.

Измерительные преобразователи для монтажа на рейке подходят для использования во всех стандартных рельсовых системах в соответствии с IEC 60715.Датчики поставляются в базовой конфигурации или конфигурируются в соответствии с требованиями заказчика.

Цифровой датчик температуры WIKA моделей T32.1S и T32.3S Особенности

• Сертифицированная TÜV версия SIL для систем защиты, разработанная в соответствии с IEC 61508 (опция)
• Работа в приложениях безопасности до SIL 2 (одиночный прибор) и SIL 3 ( конфигурация с резервированием)
• Конфигурируется практически со всеми программными и аппаратными средствами
• Универсальный для подключения 1 или 2 датчиков
  • Термометр сопротивления, датчик сопротивления
  • Термопара, датчик мВ
  • Потенциометр
• Сигнализация согласно NAMUR NE43, мониторинг поломки датчика согласно NE89, EMC согласно NE21

Обратитесь сегодня к одному из наших экспертов по управлению технологическими процессами по телефону (855) 737-4714 или заполните нашу онлайн-форму, чтобы узнать больше.

Wika – Компактный датчик температуры

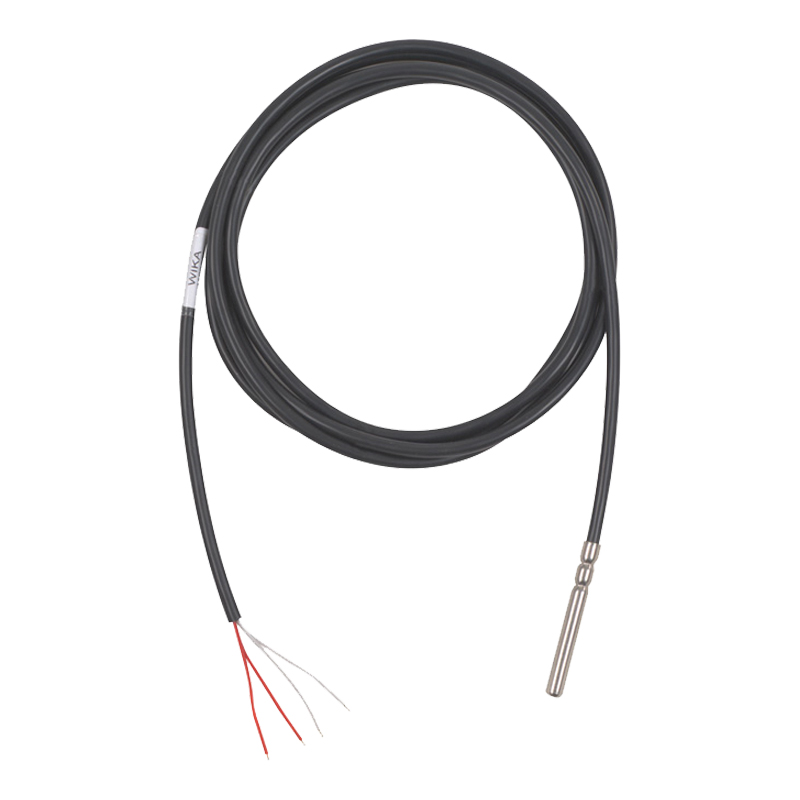

Термометры сопротивления

WIKA особенно подходят для измерения температуры в оборудовании, таком как подшипники ветряных турбин и редукторы. Измерение возможно в диапазоне температур от -50 C до + 150 C. Доступны различные длины погружения, диаметры защитных гильз и присоединения к процессу.

Модель TR221 имеет выход сопротивления Pt 100, а TR223 имеет встроенный преобразователь с выходом 4-20 мА.

WIKA, являясь лидером на мировом рынке измерения давления и температуры, предлагает гибкость в разработке продуктов, чтобы точно соответствовать требованиям, предъявляемым нашими клиентами и их уникальными приложениями.

Для получения дополнительной информации о компактном датчике температуры посетите WIKA Australia по адресу http://www.wika.com.au
OR
Воспользуйтесь функцией поиска по электронной почте IndustrySearch ниже, и один из сотрудников WIKA Australia ответит на ваш запрос напрямую.

Нужна дополнительная информация? Отправьте сообщение в WIKA Australia через форму или позвоните и скажите, что нашли их на сайте IndustrySearch, чтобы они могли вам помочь.

Термометры сопротивления

WIKA особенно подходят для измерения температуры в оборудовании, таком как подшипники ветряных турбин и редукторы.Измерение возможно в диапазоне температур от -50 C до + 150 C. Доступны различные длины погружения, диаметры защитных гильз и присоединения к процессу.

Модель TR221 имеет выход сопротивления Pt 100, а TR223 имеет встроенный преобразователь с выходом 4-20 мА.

WIKA, являясь лидером на мировом рынке измерения давления и температуры, предлагает гибкость в разработке продуктов, чтобы точно соответствовать требованиям, предъявляемым нашими клиентами и их уникальными приложениями.

Для получения дополнительной информации о компактном датчике температуры посетите WIKA Australia по адресу http://www.wika.com. au
OR
Воспользуйтесь функцией поиска по электронной почте IndustrySearch ниже, и один из сотрудников WIKA Australia ответит на ваш запрос напрямую.

Читать меньше …

Нужна дополнительная информация? Отправьте сообщение в WIKA Australia через форму или позвоните и скажите, что нашли их на сайте IndustrySearch, чтобы они могли вам помочь.

% PDF-1.4 % 1 0 объект >>> эндобдж 2 0 obj > поток 2017-02-09T13: 42: 07 + 01: 002017-02-09T13: 42: 13 + 01: 002017-02-09T13: 42: 13 + 01: 00Adobe InDesign CC 2017 (Windows) uuid: 48b49cd2-0553-4c08 -9ff8-3f45b7839deeadobe: docid: indd: f9bd6ca5-3a09-11de-8093-a58caa473007xmp.Идентификатор: 62fcc59e-6c1a-ed40-8491-2798e865601eproof: pdfxmp.iid: 240c60fc-ea4a-7c47-a758-3278e5c0489fxmp.did: 4f2a2259-6241-ab47-b152-60c8d6d6dc5: doc93ad03d6d6dc5: doc3d3d3dd6dc5 a58caa473007 по умолчанию

преобразовано из application / x-indesign в application / pdfAdobe InDesign CC 2017 (Windows) / 2017-02-09T13: 42: 07 + 01: 00

application / pdf Adobe PDF Library 15. 0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 12 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 13 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 14 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 15 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 16 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 17 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 18 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 19 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.
