Основные характеристики оборудования Насосы для водоотведения Wilo Drain TM 32/8-10M

Применение:

для водоотведения

Область использования:

для отвода сточных вод

Принцип работы:

погружные

Особые виды насосов:

дренажные грязевые

Напряжение:

230 В

Максимальное рабочее давление:

2 бар

Максимальная температура:

+90 °C

Минимальная температура:

+3 °C

Класс электрозащиты:

68

Происхождение бренда:

Германия

Мощность двигателя :

0,45 кВт

Максимальная производительность :

10 м³/час

Напор :

7 м

Диаметр подключения :

32 мм

Глубина :

165 мм

Ширина :

165 мм

Высота :

296 мм

Вес :

5,2 кг

Габариты (ГхШхВ) :

165x165x296 мм

Информация об оборудовании Насосы для водоотведения Wilo Drain TM 32/8-10M

• Описание
• Условия эксплуатации

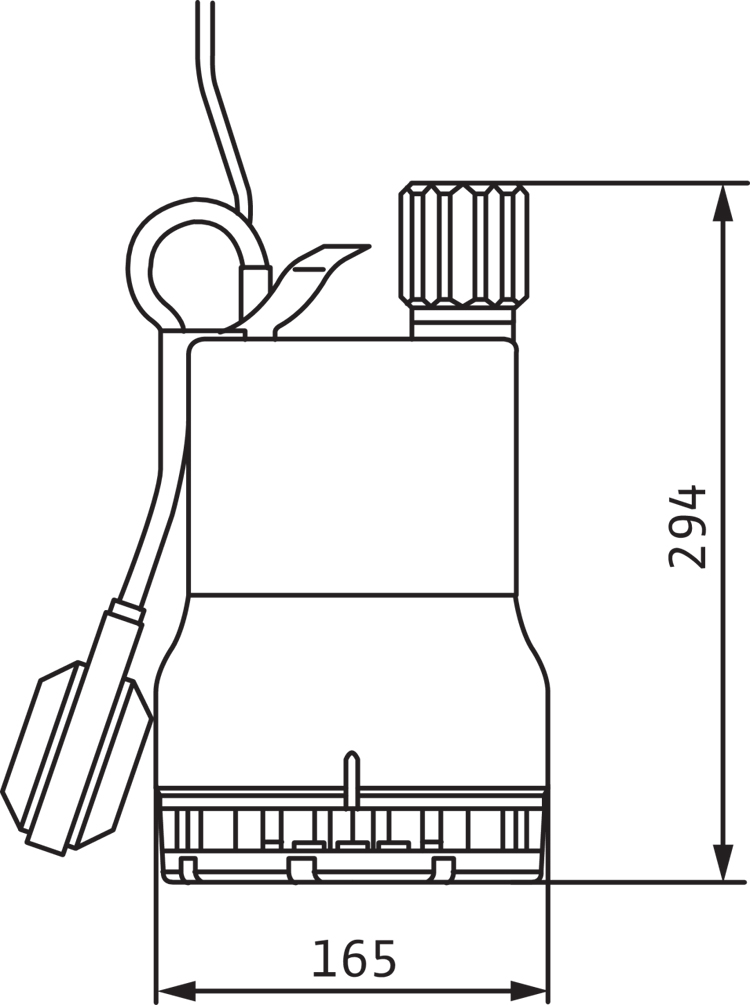

• Габаритный чертеж 1
• Документация 2
• Отзывы 0

Насос для водоотведения TM 32/8-10M

Насос для водоотведения Wilo Drain TM без встроенного поплавкового выключателя – погружной дренажный насос.

Применение

Перекачивание:

• Сточные воды без фекалий и длинноволокнистых фракций
• Загрязненная вода

Описание/конструкция

Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.

Гидравлическая часть

Насосы оснащены открытым многолопастным рабочим колесом и имеют свободный проход в 10 мм (TM/TMW) или 2 мм (TMR). Подсоединение к напорному патрубку выполнено в виде вертикального шлангового подсоединения (TM) или резьбового подсоединения (TMW/TMR).

Электродвигатель

Двигатель в однофазном исполнении с охлаждающим кожухом и интегрированным рабочим конденсатором. Отвод тепла двигателя осуществляется непосредственно перекачиваемой жидкостью через корпус электродвигателя.

Электродвигатель оснащен автоматическим датчиком контроля температуры обмотки электродвигателя. То есть электродвигатель при перегреве отключается, а после охлаждения вновь автоматически включается.

Уплотнение

Со стороны перекачиваемой жидкости — скользящее торцевое уплотнение, со стороны электродвигателя — манжетное уплотнение вала. Между уплотнениями находится уплотнительная камера, заполненная белым маслом.

Кабель

Насос оснащен кабелем электропитания длиной 4 или 10 м со штекером с защитным контактом, а также встроенным поплавковым выключателем (кроме TM 32/8-10M).

Комплект поставки:

• Насос с кабелем электропитания и штекером
• Подсоединение шланга, входит в комплект
• Инструкция по монтажу и эксплуатации

Технические характеристики:

• Подключение к сети 1~ 230 В, 50 Гц
• Класс защиты: IP68
• Макс. глубина погружения: длина кабеля 10 м: 4 м
• Температура перекачиваемой жидкости: 3 … 35 °C, кратковременно до 3 мин.: макс. 90 °C
• Напорный патрубок: Drain TM: Подсоединение шланга 35 мм

Условия эксплуатации

Работы по монтажу, электроподключению, техническому обслуживанию должен выполнять только квалифицированный персонал.

Насос можно полностью погружать в перекачиваемую жидкость.

Насос устанавливается на грунт шахты. Для стационарного монтажа он привинчивается к жестко закрепленному напорному трубопроводу или для мобильного монтажа подсоединяется к напорному шлангу.

Подвешивать насос с помощью цепи или троса разрешается только за хомут, недопустимо подвешивать за электрокабель/плавающий кабель или за патрубки.

Температура в месте установки насоса (в шахте) не должна опускаться ниже 0°С.

Запрещено применять насос для дренажа плавательных/садовых бассейнов или подобных объектов, если в воде находятся люди.

Скользящее торцевое уплотнение недолжно работать без смазки. Сухой ход сокращает срок службы мотора и скользящего торцевого уплотнения. При повреждении скользящего торцевого уплотнения возможно попадание небольшого количества масла в перекачиваемую среду.

Инструкция по монтажу и эксплуатации

Сертификат соответствия

Наша компания предлагает широкий ассортимент товаров, который может понадобиться Вам при покупке оборудования насосы для водоотведения Wilo Drain TM 32/8-10M, значительная часть из которого имеется у нас в наличии:

• Трубы из ПНД
• Фитинги для труб из ПНД
• Трубы металлопластиковые
• Фитинги для металлопластиковых труб
• Клапаны обратные
• Фильтры

С этим товаром покупают

Вместе с этим товаром наши клиенты покупали данное оборудование, возможно оно понадобится и Вам.

Артикул: 4191678

Насосы для водоотведения Wilo HiDrainlift 3-24

31 850

Купить в 1 клик

По запросу

Код товара: 101585

Артикул: 4191675

Насосы для канализации Wilo HiSewlift 3-15

37 660

Купить в 1 клик

По запросу

Код товара: 79237

Артикул: SPX-0002-501620

Трубы из сшитого полиэтилена PE-Xa Stout 16х2,0 бухта 500 м красные

121

Купить в 1 клик

В наличии >10 000 м

---

{{/if}} {{if IsHit}}

ХИТ

{{/if}} {{if IsNova}}

NEW

{{/if}}

{{/if}}

${Name}

{{if RemovedAll || UnknownPriceAll}} {{if RemovedAll}} Снят с продажи {{else}} Стоимость по запросу {{/if}} {{else}} {{if ModelPrice. PriceOne}} {{if !ModelPrice.Undefined}} ${ModelPrice.PriceMin} {{else}} Стоимость по запросу {{/if}} {{else}} ${ModelPrice.PriceMin} – ${ModelPrice.PriceMax} {{/if}} {{/if}}

{{if StockMainEnable}} ✔ на складе {{/if}}

Wilo-Drain TM/TMW/TMR 32 | Аврора ООО

страница   …

Описание серии

Рабочее поле

Особенности/преимущества продукции

• Минимальный уровень остаточной воды составляет 2 мм (только в исполнении TMR)
• Эргономичная ручка для переноса, незначительная масса, удобное для пользователя исполнение благодаря готовности к подключению (Plug&Pump)
• Надежность эксплуатации за счет встроенного охлаждающего кожуха, торцевого уплотнения с камерой уплотнений, а также электродвигателя в корпусе из высококачественной стали
• Длина кабеля от 4 до 10 м, в зависимости от типа
• Температура перекачиваемой жидкости: макс. 90 °C

Тип

Погружной дренажный насос

Применение

Перекачивание

• Предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций
• Загрязненная вода

Оснащение/функция

• Кабель электропитания со штекером
• Датчик контроля температуры обмотки электродвигателя
• Проточный кожух охлаждения электродвигателя

Комплект поставки

• Насос с кабелем, штекером и встроенным поплавковым выключателем (кроме TM 32/8)
• прилагаемым обратным клапаном (не для TM 32/7 и TM 32/8-10M)
• Подсоединение шланга с внешней резьбой или штуцером (ø 35 мм)
• Инструкция по монтажу и эксплуатации

Расшифровка наименования

Например:	Wilo-Drain TMW 32/11 HD
TM	Погружной дренажный насос
W	Исполнение: не сопровождаются: стандартное W: со взмучивающим устройством R: c устройством снижения уровня всасывания (откачивание до минимального уровня)
11	Макс. напор [м]
HD	Специальное исполнение: HD: Исполнение из специального материала 10M: Длина кабеля, например, 10 м

Технические характеристики

• Подключение к сети 1~ 230 В, 50 Гц
• Класс защиты: IP68
• Макс. глубина погружения: 1 или 7 м, в зависимости от типа
• Температура перекачиваемой жидкости: 3 … 35 °C, кратковременно до 3 мин.: макс. 90 °C
• Длина кабеля: 4 или 10 м, в зависимости от типа
• Напорный патрубок: Rp 1¼

Материалы

TM/TMW/TMR:

• Корпус электродвигателя 1.4301(AISI 304)
• Корпус насоса: PP-GF30
• Рабочее колесо: PPE/PS-GF20
• Вал: 1.4104 (AISI 430F)
• Уплотнение:
• Со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
• Со стороны перекачиваемой жидкости: Графит/керамика

TMW . .. HD:

• Корпус электродвигателя 1.4404 (AISI 316L)
• Корпус насоса: PP-GF30
• Рабочее колесо: PPE/PS-GF20
• Вал: 1.4404 (AISI 316L)
• Уплотнение:
• Со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
• Со стороны перекачиваемой жидкости: Графит/керамика

Описание/конструкция

Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.

Гидравлическая часть

Насосы серии TM оснащены открытым многолопастным рабочим колесом и имеют свободный проход в 10 мм согласно (за исключением TMR). Подсоединение для напорного патрубка выполнено в виде вертикального резьбового соединения.

Варианты исполнения:

• TMW Насос Wilo-Drain TMW благодаря функции Twister обеспечивает постоянное завихрение в зоне всасывания насоса и предотвращает осаждение и слеживание осаждающихся веществ. Благодаря этому исключается загрязнение дна шахты и снижается риск образования неприятных запахов. Функцию Twister можно дезактивировать.
• TMR Насос Wilo-Drain TMR благодаря специальному всасывающему фильтру обеспечивает откачивание перечиваемой жидкости до остаточного уровня 2 мм.

Электродвигатель

Погружной электродвигатель в однофазном исполнении с рубашкой охлаждения (охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя) и встроенной защитой от тепловой перегрузки с функцией автоматического повторного включения.

Уплотнение

Со стороны перекачиваемой жидкости — скользящее торцевое уплотнение, со стороны электродвигателя — манжетное уплотнение вала. Между уплотнениями находится уплотнительная камера, заполненная белым маслом.

Кабель

Насос оснащен кабелем электропитания длиной 3 и 10 м со штекером с защитным контактом, а также поплавковым выключателем (не TM 32/8-10M).

---

Инструкция по монтажу и эксплуатации

Wilo-Drain TM/TMW/TMR 32

WILO Drain TM 32/8 0,37кВт кабель 10м, без крышки

Код: ЗБ00017431

Подробная информация о продуктах

Ваши товары

• Оптимальный насос – эргономичный насос, низкая влажность, надежность и безопасность (Plug&Pump)

• Провозное оборудование – двигатель с усиленными элементами с закрытым обтекаемым покрытием, механическое соединение и крепление на комороу

• Дренаж TMR с одчерпыванием збытковых вод – минимальная хладина збытковых вод 2 мм

Konstrukce

Ponorné čerpadlo na splaushkovou vodu

Použití

čerpání

Vybavení/Funkce11111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111119.

.

Připojovací kabel se zástrčkou

Пловаковы спиначи

Самовывоз термического контроля двигателя

Хлазени обтекаемый пластик



Обсах додавки

• Черпадло с первичным кабелем и застежкой

• Намонтированный пловцовый шпинат (кроме ТМ 32/8-10)

• Přípojka na závit se zpětnou klapkou (Drain TMW/TMR)

• Hadicové připojení, přiloženo (Drain TM)

• Наводка к монтажу и обслуге

Типовый ключ

Напр.:	Wilo-Drain TMW 32/11 HD-10M
ТМ	Строительный участок
Вт	Проведено:
32	Jmenovitá světlost přípojky výtlaku
11	Макс. доправная вышка в м
HD	Проведены для агрессивных сред (AISI 316L)
10М	Дополнительный дельки кабель:

Технический отдел

• Ситова пржипойка 1~ 230 В, 50 Гц

• Степень защиты: IP68

• Макс. глубка понору:

• Тепловая среда: 3 … 35 °C, кратковременно до 3 минут макс. 90 °С

• Витлачный пр-д:



Материалы

TM/TMW/TMR:

• Шпиндель двигателя 1.4301(AISI 304)

• Skříň cherpadla: PP-GF30

• Обеспечьте кол: PPE/PS-GF20

• Хридель: 1.4104 (AISI 430F)

• Утеснени:

ТМВ … HD:

• Шпиндель двигателя 1. 4404 (AISI 316L)

• Skříň cherpadla: PP-GF30

• Обеспечьте кол: PPE/PS-GF20

• Хридель: 1.4404 (AISI 316L)

• Утеснени:

Описание/конструкция

Понрнэ моторове черпадло про пивную и мобильную установку до мокрего прострэди в плне автоматический провозу простредниктвим намонтованего пловаковего шпиначе.

Гидравлика

Черпадла имеет выбоину отработанного вице-канального обечайного колеса и большого диаметра обгонного колеса 10 мм (TM/TMW) или 2 мм (TMR). Přípojka výtlaku jeprovena jako vertikální hadicové připojení (TM) nebo přípojka na závit (TMW/TMR).

Электродвигатель

Электродвигатель с интегрированным провозимым конденсатором и защитным покрытием. Teplo motoru je přes skříň motoru předáváno přímo dopravovanému médiu.

Motor je vybaven samovypínací termickou kontrolou. Цн. že se motor při přehřátí vypne a po ochlazení se opět Automaticky zapne.

Утеснени

Утеснени, которые продаются на стороне механического оборудования, на стороне мотору строительного транспорта. Mezi těsněnimi se nachází těsnicí komora с náplní bílého oleje.

Кабель

Черпадло je vybaveno 4 небо 10м входным кабелем с охранным контактом и намонтированным пленочным шпинделем (ne TM 32/8-10M).

Проведени :

• Дренажный насос TMW с функцией Twister – функция Twister предназначена для стальных труб в сельской местности. Тим je zamezeno klesání usazování Depositujicích Látek. Tím se docílí čisté čerpací jímky a sníží se tvorba zápachu

• Дренаж TMR с одчерпыванием збытковых вод – Специальный мешок для мытья посуды с остатками воды на збытковом слое 2 мм.



Дополнительные параметры

Категория:	Калова Черпадла
Максимальный расход (л/мин):	200
Максимальный объем (м):	8
Вступни напети (V):	230
Jmenovitý výkon motoru – P2 (кВт):	0,37
Výtlačné hrdlo (“):	5/4
Глубка понору макс. (м):	3
Пловак:	СВ
Максимально гордый (A):	2,20
Делка кабель (м):	10
Stupen krytí (IP):	68
Автоматическая тепловая охрана:	АНО
Охрана проти ходу насучо:	СВ
Регулировка отачек:	СВ
Конденсатор:	интегрированный
Обезьяна коло материал:	норил
Конструкция:	понорная
Řezací zařízení:	СВ

Погружные дренажные насосы Wilo Drain TM/TMW/TMR

Серия полностью погружных дренажных насосов Wilo TM для переносной установки в погруженном состоянии для перекачки сточных вод, не содержащих фекалий и сточных вод.
