Определение акустических характеристик вентиляторов. По данным производителей оборудования. | C.O.K. archive | 2004
2004-09-06
35808 0 0
Опубликовано в журнале СОК №8 | 2004
Rubric:
- Ventilation/conditioning
Тэги:
- Ventilation
Основной источник шума в вентиляционных системах — вентилятор.
Для правильной оценки акустических параметров вентилятора необходимо иметь шумовые (акустические) характеристики, определение которых предусматривается действующими стандартами и техническими условиями на вентиляторы.
Во-первых: у вентиляторов различаются уровни акустической мощности от LW1 до LW8 (табл. 1), поэтому в каталогах описаны как методы измерения, так и виды подключения [5]. Во-вторых: чаще всего встречающиеся в каталогах сведения это уровень звуковой мощности, измеренный по кривой «А» (корректированный уровень звуковой мощности, например, LWA4). В этом случае при расчете шумоглушителей и сравнении акустических характеристик вентиляторов необходимо учитывать поправки кривой коррекции «А» (табл. 2). В-третьих: для расчета октавных уровней звуковой мощности задаются соответствующие корректирующие величины LWrel. Уровни звуковой мощности вентилятора в октавных полосах частот (необходимые для расчета шумоглушителей) определяются по зависимости LWokt = LWA + LWrel, дБ, где LWrel — относительные уровни звуковой мощности в октавных полосах частот (поправка, учитывающая распределение звуковой мощности вентилятора по октавным полосам частот), определяемые по данным производителя в каталоге). В-четвертых: уровни звуковой мощности вентиляторов при различных видах подключения пересчитываются относительно данных, приведенных в каталоге для одного вида подключения, например, LWA4.
По аэродинамической характеристике вентилятора (рис. 1) определяем суммарный уровень звуковой мощности в воздуховод нагнетания — LWA4 = 85 дБА. 2. Суммарный уровень звуковой мощности открытого входного коллектора вентилятора (см. «Основной каталог» вентиляторов «Rosenberg») LWA5 = LWA4 – 2, дБА; LWA5 = 85 – 2 = 83 дБА. 3. Уровни звуковой мощности вентилятора в октавных полосах частот (необходимые для расчета шумоглушителей) определяются по зависимости LWokt = LWA4 + LWrel, дБ, где LWrel — относительные уровни звуковой мощности в октавных полосах частот (поправка, учитывающая распределение звуковой мощности вентилятора по октавным полосам частот), определяемые по табл. 3, в которой V — производительность вентилятора, м3/ч, Vmax — максимальная производительность вентилятора, м3/ч. Для рассматриваемого примера: Vmax = 2700 м3/ч; V = (2100/2700) і Vmax = 0,78 Vmax, соответственно, относительные уровни звуковой мощности в октавных полосах частот см. табл. 3.1. 4. Определим уровни звуковой мощности в октавных полосах частот на стороне всасывания и нагнетания данного вентилятора.
Литература 1. ГОСТ 12.2.028–84. Система стандартов безопасности труда. Вентиляторы общего назначения. Методы определения шумовых характеристик. 2. СНиП II-12-77. Защита от шума. Госстрой России. М.: ГУП ЦПП, 2001. 3. СНиП 23-03-2003. Защита от шума. Госстрой России. М.: ФГУП ЦПП, 2004. 4. Руководство по расчету и проектированию шумоглушения вентиляционных установок. НИИ строит. физики Госстроя СССР. Гос. проект. ин-т Сантехпроект Госстроя СССР. М.: Стройиздат, 1982. 5. Основной каталог «Вентиляторы. Энергетика. Двигатели». Rosenberg Ventilatoren GmbH.
-
→ От погоды в доме к климату в офисе и на предприятии
ЖУРНАЛ СОК November 2022 -
→ Примеры стандартных и нестандартных неисправностей систем кондиционирования
ЖУРНАЛ СОК October 2022 -
→ О конструктивном диалоге, взвешенных решениях и подлинной заботе о потребителе
ЖУРНАЛ СОК October 2022 -
→ Завод «ТЕХНОГРУПП-Белгород»: первые итоги
ЖУРНАЛ СОК October 2022 -
→ Методики расчёта теплоизбытков при проектировании систем кондиционирования воздуха
ЖУРНАЛ СОК September 2022
- В этой теме еще нет комментариев
Add a comment

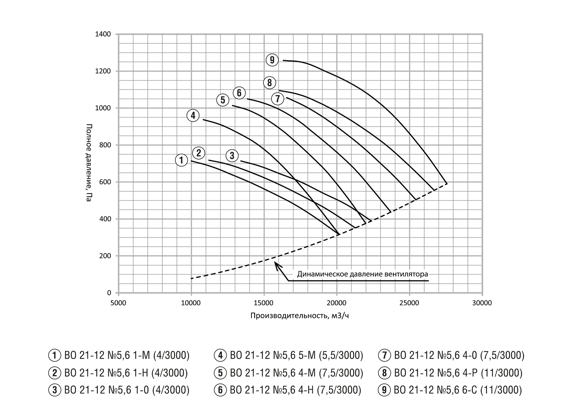

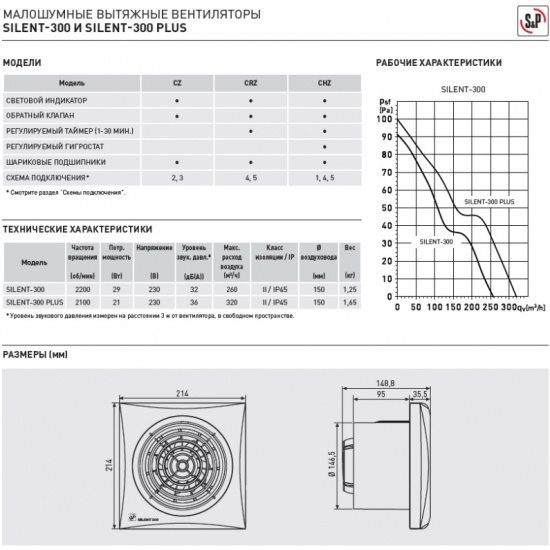

Аэродинамические характеристики вентиляторов
- Вентиляторы – аэродинамические характеристики
Аэродинамические характеристики вентиляторов определены при испытаниях опытных образцов в соответствии с ГОСТ 10921-90./5d36d27ca013770.ru.s.siteapi.org/img/ed9c07209d92385747a853c1689b60ca73707744.png)
Все характеристики радиальных вентиляторов приведены к нормальной плотности воздуха ρ=1,2 кг/м3 на входе в вентилятор, соответствующей нормальным атмосферным условиям:
• pn = 101,34 кПа = 760 мм рт. ст. – барометрическое давление;
• tn = 20 °С – температура воздуха;
• Тn = 293 К – абсолютная температура воздуха;
• jn = 50% – относительная влажность воздуха;
• Rn = 288 Дж/кг*К – газовая постоянная.
Каждый вентилятор в зависимости от его прочностных качеств может работать в определенном диапазоне значений частоты вращения. При 1-ом конструктивном исполнении (рабочее колесо на валу электродвигателя) значения частоты вращения колеса соответствуют дискретным значениям частоты вращения электродвигателей.
При перемещении вентилятором газовоздушной смеси с плотностью ρ’, отличной от нормальной плотности воздуха ρn, характеристика вентилятора должна быть пересчитана. Производительность Q и КПД η вентилятора остаются неизменными, а создаваемое вентилятором полное давление Pv и потребляемая мощность N изменяются пропорционально изменению плотности: |
|||||
| Q’ = Q ; η’ = η ; Ρ’ v = Ρv | ρ’ | N‘ = N | ρ’ | (1) | |
| ρ | ρ | ||||
| где параметры вентилятора со штрихом соответствуют перемещению смеси с плотностью ρ’. | |||||
| Плотность ρ’ рассчитывают по формуле: | |||
| Ρ’v = Ρv | (2) | ||
| 101,34 • (273 + t‘) • R | |||
где Ρ’ (кПа), t’ (ºC), R’ — соответственно абсолютное давление, температура и газовая постоянная, характеризующие перемещаемую среду на входе в вентилятор. |
|||
| Если плотность перемещаемого газа зависит только от температуры, то вместо расчета плотности по приведенной выше формуле удобно использовать график для корректирующего фактора k (рис. 1). Величина плотности ρ’ определяется тогда по формуле: | |||
| ρ’ = k • ρ | (3) | ||
Рис.1 — График зависимости корректирующего фактора k от температуры t газовоздушной смеси
| Если вентиляторы будут эксплуатироваться при частоте вращения n’, отличной от частоты вращения n, приведенной в каталоге, то пересчет параметров вентиляторов должен осуществляться по формулам: | ||||||||||||||||
| Q‘ = Q | ( | n’ | ) | ; Ρ’v = Ρv | ( | n’ | ) | 2 | ; N‘ = N | ( | n’ | ) | 3 | ; η‘ = η | (4) | |
| n | n | n | ||||||||||||||
где параметры со штрихом соответствуют диаметру рабочего колеса n‘. |
||||||||||||||||
| Приведенные в каталоге характеристики серийных вентиляторов могут быть использованы для расчета характеристик проектируемых вентиляторов этого же типа, но другого размера при выполнении полного геометрического подобия двух типоразмеров вентиляторов. Формулы пересчета имеют вид: |
|||||||||||||||||
| Q‘ = Q | ( | D‘ | ) | 3 | ; Ρ’v = Ρv | ( | D‘ | ) | 2 | ; N‘ = N | ( | D‘ | ) | 5 | ; η‘ = η | (5) | |
| D | D | D | |||||||||||||||
где параметры со штрихом соответствуют частоте вращения D’. |
|||||||||||||||||
Для вентиляторов крышных в расчетах вместо значений полного давления Pv следует использовать значения статического давления Psv.
При установке вентилятора в сети необходимо помнить, что элементы сети, нарушающие равномерность потока, нужно располагать на расстоянии не меньше четырех гидравлических диаметров от входного сечения вентилятора. Нарушение этого условия приводит к снижению аэродинамических характеристик вентиляторов. Особенно резко ухудшаются характеристики при установке вблизи вентиляторов поворотных участков в виде колен, диффузоров с большими углами.
Нужен совет?
Сложно определиться с выбором – напишите нам на почту
Задать вопрос
Помочь найти?
Не нашли то, что искали – воспользуйтесь поиском
Новинки
Обновление ассортимента уже здесь, на нашем сайте!
Смотреть новинки

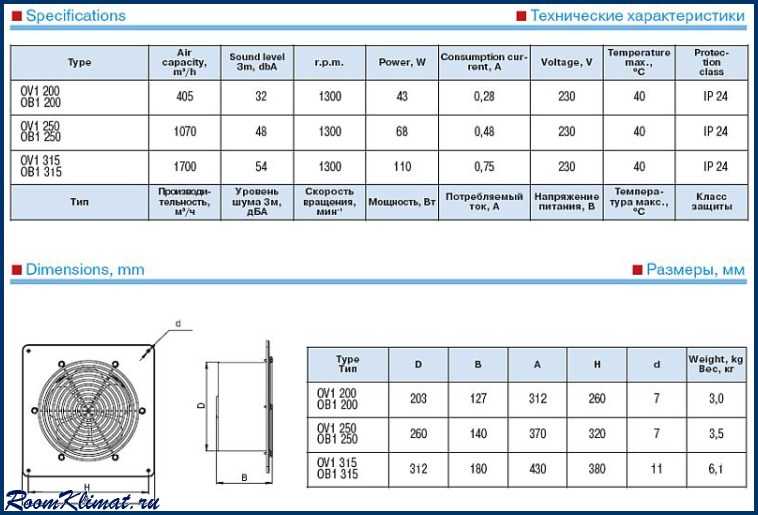

Осевой вентилятор | Компоненты, конструкция и характеристики осевого вентилятора — вентиляторы Sofasco
Осевой вентилятор — это тип промышленного вентилятора, используемый для охлаждения машин и оборудования, которые нагреваются после использования.
Осевые вентиляторы — это тип компрессора, который создает поток воздуха, параллельный оси, отсюда и название. Эти вентиляторы оснащены крыльчатками, которые всасывают и выпускают воздух в одном направлении оси.
Существуют осевые вентиляторы постоянного и переменного тока. Он может быть выполнен по-разному, например, с воздуховодом или монтажным кольцом и т. д., в зависимости от требований. Таким образом, существуют различные стандартные конструкции, которые можно настроить в зависимости от вашего устройства и типа установки. Выбор материалов и аксессуаров, используемых для вентилятора, определяется этими и другими физическими факторами, такими как окружающая среда, температура, влажность, давление и т. д. В этом посте обсуждаются различные конструкции осевых вентиляторов и их общие характеристики.
Компоненты осевого вентилятора
Основной частью осевого вентилятора является двигатель. Помимо этого, у него есть шарикоподшипники, лопасти и крыльчатки.
Вентилятор имеет корпус или корпус, который защищает его от внешних повреждений, проливания, ударов, вибрации и т. д. Корпус металлический и изготавливается из стали, алюминия или сплавов. Рабочие колеса обычно изготавливаются из литого алюминия с черной краской, термопластика или стали и устойчивы к коррозии. Рабочие колеса из термопластика, как правило, не считаются идеальными для коммерческого применения, поэтому их обычно используют для жилых помещений. Пропеллеры имеют лопасти. На винтах может быть от 2 до 20 лопастей. Вентилятор соединен с моторным приводом, который обычно размещают в корпусе параллельно направлению потока воздуха. Лопасти обычно изготавливаются из алюминия. Эти вентиляторы спроектированы так, чтобы быть устойчивыми к экстремальным температурам, огню, ударам, агрессивным материалам и т. д. Некоторые общие аксессуары этого вентилятора включают подходящие точки подключения, глушитель, защитную решетку, ответный фланец, регулятор вибрации, ножки для требуемого позиционирования и регулируемую впускную лопасть.
Конструкция осевых вентиляторов
Как уже упоминалось, вентиляторы имеют различные стандартные конструкции. Вот несколько указателей:
- Вентиляторы могут монтироваться на воздуховод или на стену.
- Канальные вентиляторы имеют сквозной канал для бесшовного воздушного потока.
- Вентиляторы с кольцевым креплением обеспечивают поток воздуха из одной достаточно большой области в другую; поэтому он подходит для больших пространств.
- Циркуляционный вентилятор имеет вращающиеся крыльчатки, которые обычно используются в потолочных вентиляторах.
- Осевые вентиляторы обеспечивают большой расход воздуха при низком давлении благодаря своему принципу работы. Лопасти этих вентиляторов втягивают воздух параллельно своей оси и перемещают его вперед в том же направлении внутри оси вентилятора.
Как работает осевой вентилятор?
Осевые вентиляторы работают аналогично крылу самолета, которое имеет аэродинамическую форму и создает подъемную силу.
Из-за аэродинамической формы крыла воздух над и под ним разделен и имеет разные скорости воздуха. Это связано с тем, что воздух в верхней секции проходит дальше, чем воздух в нижней секции. Воздух наверху имеет высокую скорость, что создает большую динамическую силу и низкое статическое давление. Напротив, воздух в нижней секции имеет низкую скорость и создает высокое статическое давление. Эти перепады давления создают подъемную силу. Что касается осевого вентилятора, то лопасти пропеллеров действуют как крылья и толкают воздух вперед, тем самым вызывая подъемную силу. В результате этого подъема воздух выталкивается, а также отталкивается назад. Скорость воздуха продолжает увеличиваться до определенного момента даже после того, как воздух выходит из вентилятора. Воздушный поток больше на выходе, чем на входе.
Некоторые общие характеристики осевых вентиляторов
Эти вентиляторы обычно используются для всасывания горячего воздуха от теплогенераторов, траншей и т.
п. Они также используются для вентиляции в закрытых помещениях. Эти вентиляторы находят прекрасное применение в тихих зонах. Вот некоторые общие характеристики осевых вентиляторов.
- Эти вентиляторы имеют широкий диапазон размеров от 25 мм до 250 мм.
- Эти вентиляторы обычно имеют шариковые подшипники или подшипники скольжения, которые могут работать до 50 000 часов при достаточно высоких температурах.
- Их рабочий диапазон обычно составляет от -10 до +70, в зависимости от типа подшипника.
- Работают тихо, без шума, имеют хорошую диэлектрическую прочность.
- Для работы требуется минимальное энергопотребление.
- Помимо охлаждения промышленного оборудования, они находят применение в различных сегментах, таких как машины для производства снега, торговые автоматы, холодильные системы, системы отопления, вентиляции и кондиционирования воздуха и т.д.
Применение осевых вентиляторов
Осевые вентиляторы обычно используются для охлаждения, как указано ниже:
- Технологическое охлаждение в системах или машинах
- Точечное охлаждение трансформаторов и генераторов и промышленного оборудования
- Вентиляция складов, заводов, литейных цехов, прачечных, гаражей, аппаратных и машинных отделений
- Охлаждение рабочих зон с выделением тепла
Кроме того, промышленные осевые вентиляторы также используются для удаления токсичных газов и дымов из:
- Покрасочные камеры
- Сварочные кабины
- Печи, сталелитейные заводы и кузницы
- Бумажные фабрики или машины для мойки промышленных деталей
Преимущества использования промышленных осевых вентиляторов
Эффективный воздушный поток:
Промышленные осевые вентиляторы обеспечивают эффективный воздушный поток, поэтому они являются градирнями и вытяжными устройствами. Градирни не могут рассеивать тепло, если воздушный поток не соответствует требованиям. Водяная система и материал наполнителя внутри этих вентиляторов работают должным образом благодаря постоянному потоку воздуха от вентилятора охладителя, который является осевым вентилятором. Осевые вентиляторы могут производить большой объем воздуха с постоянной скоростью, а также обеспечивают равномерную циркуляцию воздуха благодаря лопастям аэродинамического профиля.
Переменная скорость:
Скорость осевых вентиляторов можно легко изменить в соответствии с потребностями градирни или вытяжных вентиляторов. Вентиляторы будут продолжать производить большой воздушный поток, даже если скорость будет снижена. Напротив, снижение скорости может оказать прямое влияние на воздушный поток центробежных вентиляторов.
Прочная конструкция:
Большинство промышленных осевых вентиляторов изготовлены из алюминия, что делает их прочными, надежными, легкими и в то же время удобными в использовании. Иногда их также изготавливают из нержавеющей стали, что повышает их работоспособность в суровых условиях. Многие производители выпускают промышленные осевые вентиляторы, оснащенные искробезопасными крыльчатками из литого алюминия, что обеспечивает их безопасность при работе в условиях высоких температур. Их прочная конструкция является одной из основных причин использования этих вентиляторов на кораблях, самолетах, вертолетах и судах на подводных крыльях.
Быстрое обслуживание:
Осевые вентиляторы имеют более простую конструкцию, чем другие типы промышленных вентиляторов. Эти вентиляторы имеют простую и открытую конструкцию. Таким образом, любые возникающие эксплуатационные проблемы могут быть легко выявлены и устранены. Это одна из причин, почему эти вентиляторы широко используются в промышленных системах охлаждения и вытяжки.
Увеличенный срок службы механических компонентов:
Эти вентиляторы имеют компактную и легкую конструкцию по сравнению с их более ранними аналогами, что помогает увеличить срок службы различных механических компонентов. Как правило, осевые вентиляторы имеют больший срок службы, чем другие промышленные вентиляторы, благодаря их высокой механической прочности и оптимальной конструкции.
Тише, чем большинство других промышленных вентиляторов:
Промышленные осевые вентиляторы производят меньший механический шум, чем обычные вентиляторы. Это делает его идеальным выбором для приложений, где шум может быть серьезной проблемой.
Если вы являетесь OEM-производителем и у вас есть недавно установленное оборудование, для которого требуются осевые вентиляторы, убедитесь, что вы покупаете их у надежного производителя и поставщика. Кроме того, убедитесь, что они имеют функции, соответствующие вашим требованиям. Sofasco проектирует, разрабатывает и производит осевые вентиляторы переменного и постоянного тока в огромном диапазоне размеров, а также другие интегрированные решения для охлаждения, которые можно настроить в соответствии с вашими требованиями.
HVAC – Характеристики и параметры выбора вентиляторов и систем воздуходувки
HVAC – Характеристики и параметры выбора вентиляторов и систем воздуходувки – онлайн-курс PDH для инженеров ОВКВ — характеристики и параметры выбора вентиляторов и воздуходувных систем
А. Бхатия, Б.Э.
Краткое содержание курса
Все знакомы с вентиляторами, используемыми в повседневном использовании, такими как настольные вентиляторы или сложные типы наблюдается в авиационных двигателях. Между этими крайностями находится целый ряд поклонников и типы вентиляторов, доступные разработчикам для удовлетворения их конкретных требований. Фанаты широко используется в обработке для поддержки производства (погрузочно-разгрузочные работы) или для поддержания безопасные условия труда (вентиляция). В любом случае правильный выбор вентилятора работа с высокой эффективностью является приоритетом.
В этом 4-часовом курсе излагаются соображения, связанные с правильным выбором, применять и управлять вентиляторами. Особое внимание уделяется согласованию вентиляторного оборудования с требования системы с разных точек зрения.
Курс включает викторину с несколькими вариантами ответов в конце, которая предназначена для
улучшить понимание материалов курса.
Обучение Объектив
В По окончании этого курса студент будет:
- Опишите различные типы вентиляторов, обычно используемые в промышленных и коммерческих приложениях;
- Понять характеристики вентилятора и законы, регулирующие воздушный поток, мощность и статическое давление;
- Опишите ключевые термины, такие как рабочая точка, срыв, подача воздуха, статическое давление и т. д.;
- Понять факторы, влияющие на производительность вентилятора, а именно. плотность воздуха и системные эффекты;
- Научитесь «Делать и «Нельзя» установки вентиляторов;
- Понять энергосбережение, достигаемое за счет различных типов управления вентилятором;
- Узнайте способы уменьшить чрезмерный шум;
- Описать несколько работа вентилятора последовательно и параллельно;
- Узнать важность вспомогательного оборудования вентилятора, такого как первичный двигатель, ремни и подшипники;
- Узнать условия проектирования и монтажа приводов вентиляторов;
- Понять основные советы по устранению неполадок и обслуживанию; и
- Узнайте полезное
уравнения и их интерпретация.
Предназначение Аудитория
Этот курс предназначен для студентов, инженеров-механиков и инженеров по ОВиК, инженеров-технологов, архитекторов, проектировщики зданий, подрядчики, энергетические аудиторы, управляющие объектами и генеральные аудитория.
Введение в курс
Вентилятор воздушный
насос, который вызывает поток воздуха, создавая разницу давлений. Вентиляторы создают давление
и течь вращающимися лопастями рабочего колеса, сообщая кинетическую энергию
воздуха, изменяя его скорость. По определению термин «вентилятор» ограничен
к устройствам, создающим перепад давления менее 28 дюймов водяного столба на уровне моря.
Вентиляторы обеспечивают необходимую энергию для перекачивания воздуха из одного места в другое.
в то время как они преодолевают различные сопротивления, создаваемые оборудованием и
система распределения воздуховодов. Рабочее колесо действительно работает с воздухом, давая ему и то, и другое.
статическая и кинетическая энергия, которая изменяется пропорционально в зависимости от типа вентилятора.
Этот курс представляет собой краткий инструктаж по конечному использованию вентиляторов и воздуходувных систем.
Содержание курса
содержание курса находится в файле PDF HVAC – Характеристики и параметры выбора вентиляторов и воздуходувных систем . Вам необходимо открыть или загрузить этот документ, чтобы изучить этот курс.
Краткое содержание курса Поклонники были
классифицируются в общем случае как центробежные вентиляторы или осевые вентиляторы, в зависимости от
к направлению потока воздуха через крыльчатку. Есть ряд подразделений
каждого общего вида. Как правило, подразделения состоят из разных стилей.
рабочих колес, а также прочность и расположение конструкции. Из-за
тип крыльчатки определяет характеристики вентилятора, влияет на количество энергии
(лошадиных сил) вентилятору необходимо для перемещения необходимого объема воздуха.
Во время этого движения воздуха его также может понадобиться нагревать, охлаждать, фильтровать
или осушается как часть процесса. Итак, вентилятор обычно является частью «системы».
и содержание или структура этой системы будет иметь прямое влияние на
производительность вентилятора. Все, что способствует обструкции
свободный поток воздуха создает сопротивление потоку, которое должен преодолевать вентилятор.
Процедура выбора вентилятора должна гарантировать, что выбранный вентилятор может преодолеть это.
сопротивление системы и при этом перемещать необходимый объем воздуха. Конечно, было бы
легко установить вентилятор большого размера, но стоимость, размер и уровень шума должны быть неотъемлемыми элементами
из критериев выбора. Самый важный фактор, который должен учитывать дизайнер
представляет собой квадратичную зависимость между давлением и расходом в системе.
Производители вентиляторов демонстрируют производительность своей продукции с помощью соотношения давление/объем.
характеристика. Это дает представление об объеме воздуха, движущегося против
сопротивление потоку – т.е. вентилятор развивает давление, которое можно использовать для
преодоление сопротивления системы.
Ключевые воздействия, которые определяют, какой тип вентилятора является наиболее подходящим, включают технические
и нетехнические атрибуты.
- Технические аспекты включают давление, скорость воздушного потока, эффективность, пространственные ограничения, генерацию шума, конфигурация привода, диапазон температур, изменения условий эксплуатации, устойчивость к коррозийным или насыщенным твердыми частицами воздушным потокам.
- Нетехнический причины включают стоимость, время доставки, доступность и знакомство дизайнера/оператора с веерной моделью.
Викторина
Один раз
ты заканчиваешь учебу
выше содержание курса,
вам нужно
пройти тест
для получения кредитов PDH .
