Спринклерные хомуты – «Мир Хомутов»
Для того чтобы сохранить жизни людей и уберечь от порчи имущество согласно с требованиями пожарной безопасности в зданиях общественного назначения монтируются системы автоматического пожаротушения. Наиболее востребованными вариантами современных систем ликвидации огня являются спринктерная и дренчерная.
Хомут для спринклерных систем представляет собой крепление, используемое для свободного горизонтального подвешивания труб, по которым подается вода либо другое вещество, способное погасить открытое пламя. Специалисты компании «МИР ХОМУТОВ» расскажут об особенностях выбора этого элемента и самих системах.
Спринклерное и дренчерное автоматическое пожаротушение
Спринклерной называют такую систему пожаротушения, принцип работы которой основывается на разрушении легкоплавкого замка на распылительном устройстве, следствием чего становится разгерметизация трубопровода, подающего огнетушащее вещество.
Хомут спринклерный – один из основных элементов системы
Трубопроводы противопожарных систем, в которые встраиваются оросители дренчерного или спринктерного типа, подвешиваются к потолку. Дабы облегчить монтажные работы при этом используется специальное крепление – хомут спринклерный, цена которого зависит от его размера. Он представляет собой скобу каплевидной формы с отверстиями на концах, которые предназначены для закрепления изделия на потолке.
Непосредственно перед началом монтажа противопожарной системы выполняется установка необходимого количества хомутов. Спринклерный хомут с гайкой при этом крепится на шпильку с резьбой, что дает возможность регулировать высоту крепления трубопровода, без гайки – на штифты.
Диаметр крепежных элементов подбираются в зависимости от того, какого диаметра трубы применяются для монтажа системы. Так, хомут спринклерный 2 дюйма имеет диаметр 50 мм, а спринклерный хомут 4 – 100 мм. Кроме того, хомуты различаются по сечению пластины, уровню выдерживаемой ими нагрузки. Изготавливаются данные изделия, как правило, из оцинкованной стали. Хотя спринклерные хомуты применяется в основном при монтаже систем пожаротушения, но они также могут использоваться при создании вентиляционных или оросительных систем.
Где купить хомут спринклерный?
Компании «МИР ХОМУТОВ» предлагает купить хомут для спринклерных систем, цена упаковки крепежных элементов и их количество в ней при этом определяется диаметром самих элементов. Для того чтобы заказать данную продукцию свяжитесь с нами любым удобным для вас способом.
Вы можете оставить заявку на сайте, позвонить по указанному телефону, заказать обратный звонок, связаться с нами по почте или через Skype. Специалисты компании ответят на все ваши вопросы и помогут подобрать подходящие хомуты. Обращайтесь!
Артикул: 1817 Цена: Хомут Sprinkler,3/4″,(30/54/1*25мм) М10 Артикул: 1881 Цена: Хомут Sprinkler 1″,(36/66/1*25мм) М10 Артикул: 1882 Цена: Хомут Sprinkler 1 1/4″,(46/80/1,2*25мм) М10 Артикул: 1890 Цена: Хомут Sprinkler 1 1/2″,(52/86/1,2*25мм) Артикул: 1892 Цена: Хомут Sprinkler 2″,(66/100/1,2*25мм) М10 Артикул: 1891 Цена: Хомут Sprinkler,2 1/2″,(78/116/1,2*25мм) М10 Артикул: 1883 Цена: Хомут Sprinkler,3″,(92/132/1,5*25мм) М10 Артикул: 1884 Цена: Хомут Sprinkler, 3 1/2″,(98/105/1,5*25мм) Артикул: 1812 Цена: Хомут Sprinkler,4″,(116/168/1,5*25мм) М10 Артикул: 1885 Цена: Хомут Sprinkler,5″,(142/200,1,5*25мм) М12 Артикул: 1886 Цена: Хомут Sprinkler,6″,(175/238/2*25мм) М12 Артикул: 1887 Цена: Хомут Sprinkler,8″,(222/312/2*25мм) М16 Артикул: 1888 Цена: |
Спринклерные хомуты оптом от производителя

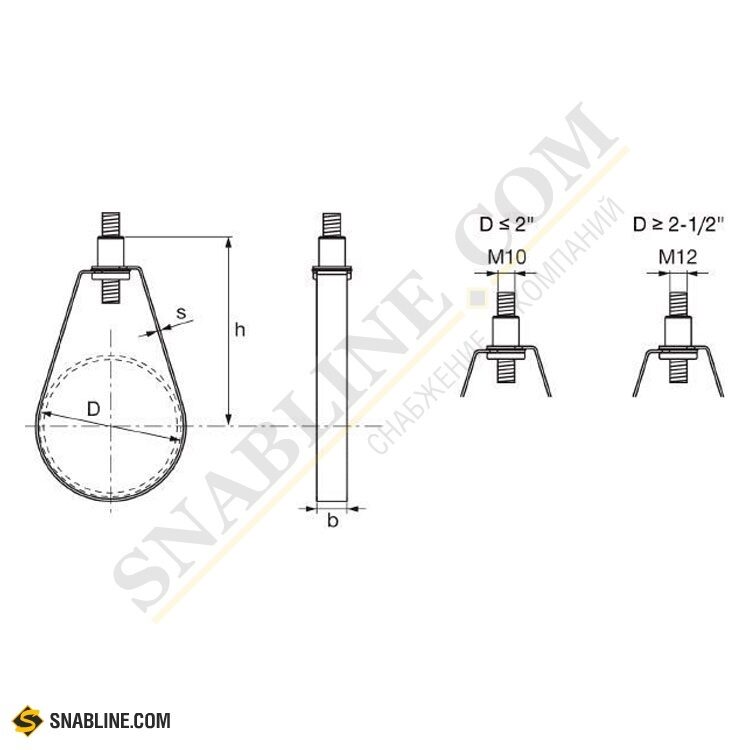

Размер | H D | С т а л ь S*B | M | A | ШТ. | Цена |
3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″ 5″ 6″ 8″ 10″ | 30 36 46 52 66 78 92 116 142 170 222 275 | 1.5*25 1.5*25 1.5*25 1.5*25 1.5*25 2.5*25 2.5*25 2.5*25 3.0*25 3.0*25 3.0*40 3.0*40 | 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 13 13 17 17 | 100 100 50 50 50 25 25 25 25 25 15 10 | 40 40 40 40 40 40 40 32 32 16 16 12 | Звоните |

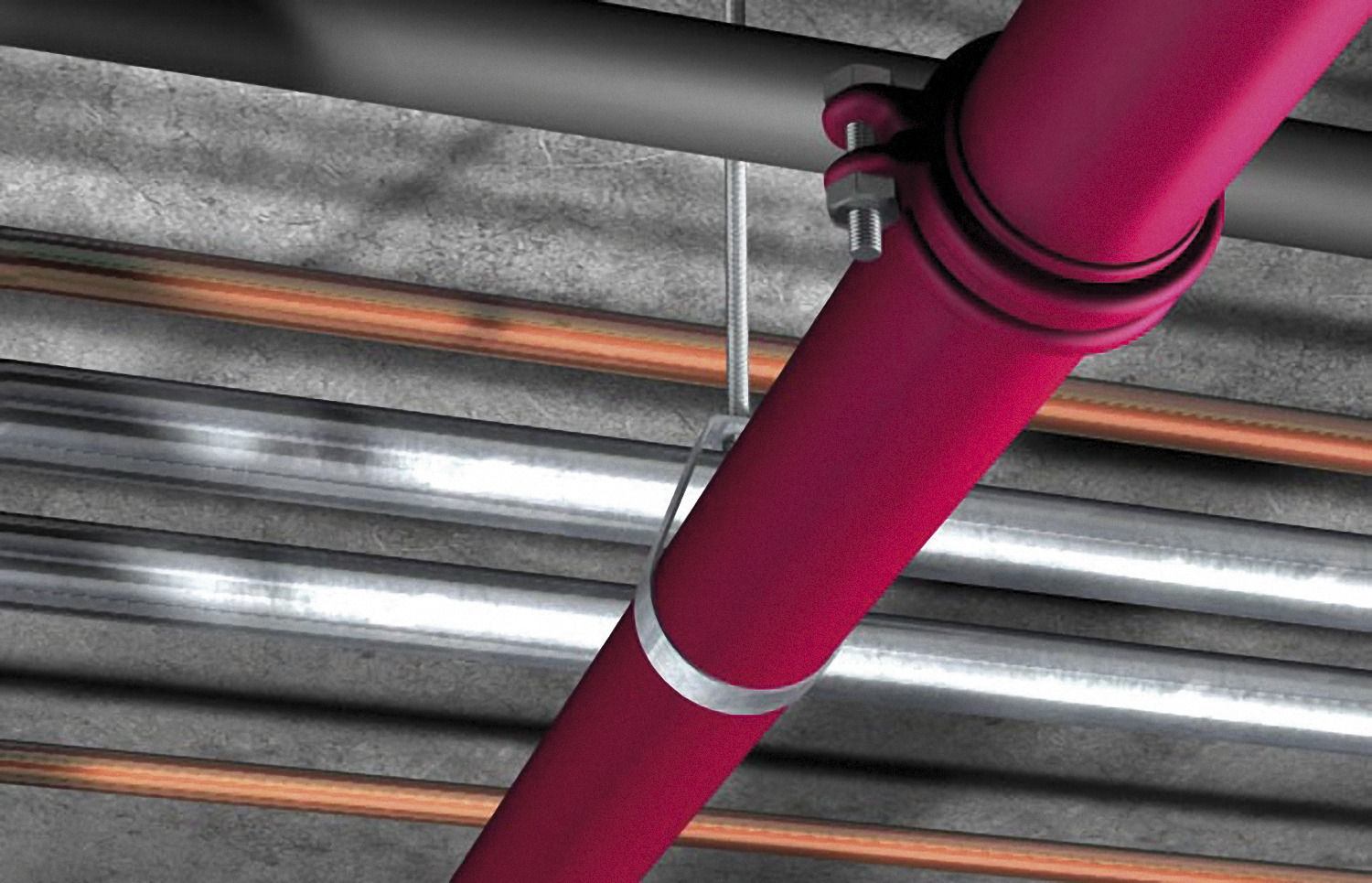

- Спринклерный хомут применяется для горизонтальной подвески труб и противопожарных систем.
- Применяется вместе с резьбовой шпилькой.
- При помощи резьбовой шпильки обеспечивается практичный и удобный монтаж.
- Электрически оцинкованное покрытие толщиной 8- 10 микрон.

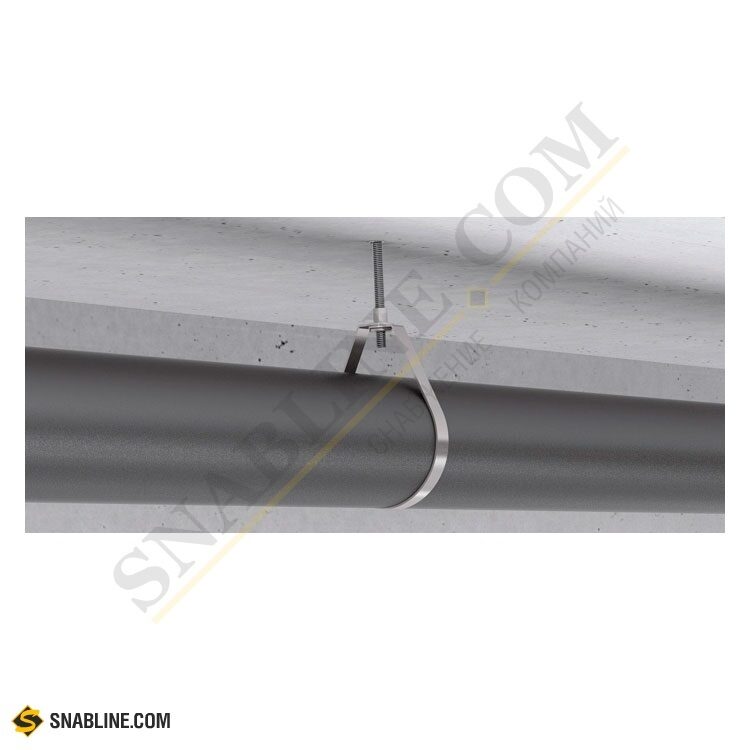

Нередко требуется провести установку пожарных систем в горизонтальном виде. Для этого широко применяется подвесной хомут, крепят который на резьбовую шпильку. Такой подход позволяет изменять высоту подвески согласно требованиям вашего проекта, что делает монтаж спринклерных систем очень удобным.
Сам хомут изготовлен из оцинкованной полосы стали, которая свернута в форму петли. Образующиеся концы фиксируются с помощью указанной выше шпильки, закрепляемой на несущей основе.
В зависимости от длины шпильки меняется расстояние до трубопровода. На сегодняшний день данный вид хомутов пользуется большой популярностью среди профессионалов, делая монтаж труб простым и быстрым. Прочность соединения при этом нисколько не ухудшается.
- Для того чтобы добиться долгого срока службы петельного хомута для сплинклерных систем, мы используем только качественные материалы, контролируя изделия в течение всех этапов изготовления.
Многие полагают, что такой подход негативно скажется на цене готового изделия, однако благодаря мощной производственной базе и оптимизации технологической цепочки наша компания смогла сделать крепеж доступным для любого покупателя. При этом вся продукция изготавливается с учетом стандартов и технических требований, поэтому можно быть уверенным в полном соответствии хомутов правилам противопожарной безопасности.
Все представленные противопожарные хомута отличаются:
- Простым и быстрым монтажом.
- Длительным сроком службы.
- Высокой прочностью.
- Хорошей стойкостью к воздействию внешней среды.
- Простотой настройки.
- Возможностью применения крепежа в обустройстве поливочных систем.
- Справедливым соотношением «цена-качество».
Многие наши дилеры уже убедились в качестве нашей продукции, при адекватной стоимости. Подвесные хомуты пользуются большой популярностью как у специалистов, так и стандартных пользователей.
MP-SPN M8 Хомут-петля для спринклерных систем 27
Выберите категорию:
Все Крепеж» Анкерная техника» Болты» Гайки» Шпильки» Шайбы» Заклепки резьбовые» Заклепки вытяжные» Винты» Саморезы» Дюбельная техника» Гвозди» Хомуты» Кольца стопорные» Шплинты штифты» Проволока сетка» Электроды Нержавеющий крепеж» Анкера нержавеющие» Болты нержавеющие»» DIN 580»» DIN 603»» DIN 931»» DIN 933»» DIN 444»» DIN 6921»» DIN 961»» ISO 4014»» ISO 4017»» ISO 13918»» Art. 580»» Art. 3570»» Art. 9001»» Art. 9038»» Art. 9094»» Art. 9095»» Art. 9096»» Art. 9097»» Art. 9595» Винты нержавеющие»» DIN 6912»» DIN 7984»» DIN 7985»» DIN 84»» DIN 85»» DIN 912»» DIN 963»» DIN 964»» DIN 965»» DIN 966»» Art. 316 AM.F. (DIN 316)»» DIN 921»» DIN 316»» DIN 404»» DIN 417»» DIN 438»» DIN 464»» DIN 465»» DIN 551»» DIN 553»» DIN 653»» DIN 906»» DIN 908»» DIN 910»» DIN 920»» DIN 923»» NF E 25-129»» DIN 427»» NF E 27-128»» DIN 7500C»» DIN 7500M»» ISO 4026»» ISO 4027»» ISO 4028»» ISO 4029»» ISO 7380»» ISO 10642»» ISO 14579»» ISO 14580»» Art. 9020»» ISO 14583»» ISO 14581»» Art. 9081»» Art. 9078» Гайки нержавеющие»» DIN 1587»» DIN 315»» DIN 439»» DIN 466»» DIN 467»» DIN 546»» DIN 557»» DIN 562»» DIN 582»» DIN 6330»» DIN 6331»» DIN 6334»» DIN 6923»» DIN 6926»» DIN 7967»» DIN 80701»» DIN 80704»» DIN 917»» DIN 928»» DIN 929»» DIN 934»» DIN 935»» DIN 936»» DIN 937»» DIN 979»» DIN 982»» DIN 985»» DIN 986»» DIN 431»» ISO 4032»» ISO 4035»» ISO 8675»» Art. 315»» Art. 582»» Art. 980»» Art. 9039»» Art. 9058»» Art. 9060»» Art. 9061»» Art. 9062»» Art. 9064»» Art. 9070»» Art. 9071»» Art. 9085»» Art. 9260»» UNI 5587» Саморезы нержавеющие»» DIN 571»» DIN 7504»» DIN 7976»» DIN 7981»» DIN 7982»» DIN 7983»» DIN 95»» DIN 96»» DIN 97»» DIN 7971»» DIN 7972»» DIN 7973»» DIN 7995»» DIN 7996»» DIN 7997»» Art. 9604»» ISO 15480»» Art. 9040»» ISO 14587»» ISO 14586»» ISO 14585»» Art. 9044»» Art. 9043»» Art. 9042»» Art. 9041»» Art. 9048»» Art. 9047»» Art. 9046»» Art. 9045»» Art. 9049»» Art. 9050»» Art. 9051 (DIN 912)»» Art. 9057»» Art. 9066»» Art. 9065 (DIN 7981)»» Art.
9063»» Art. 9059»» Art. 9079»» Art. 9069»» Art. 9068»» Art. 9067»» Art. 9080»» Art. 9082»» Art. 9083»» Art. 9084»» Art. 9089»» Art. 9088»» Art. 9087»» Art. 9086»» Art. 9090»» Art. 9091»» Art. 9092»» Art. 9098»» Art. 9167»» Art. 9147»» Art. 9143»» Art. 9142»» Art. 9168»» Art. 9169»» Art. 9187»» Art. 9241»» Art. 9245»» Art. 9244»» Art. 9243»» Art. 9242»» Art. 9246»» Art. 9250»» Art. 9287»» Art. 9288»» Art. 9505»» Art. 9504»» Art. 9388»» Art. 9387»» Art. 9510»» Art. 9520» Шайбы нержавеющие»» DIN 127»» DIN 128»» DIN 7980»» DIN 6796»» DIN 2093»» DIN 1052»» DIN 125 (тип A)»» DIN 1440»» DIN 1441»» DIN 433»» DIN 436»» DIN 440»» DIN 7989»» DIN 9021»» DIN 6798»» DIN 988»» DIN 137»» DIN 434»» DIN 435»» DIN 432»» DIN 463»» DIN 93»» DIN 6797»» DIN 7349»» NFE 25-511»» Art. 9054»» ISO 7089»» ISO 7090»» ISO 7093»» NF E 27-619»» NFE 27-619»» Art. 9093»» Art. 9093 Schnorr»» Art. 9211»» Art. 9210»» Art. 9215»» Art. 9217 (тип M)»» Art. 9219 (тип S)»» Art. 9221 (тип L)»» Art. 9055» Такелаж нержавеющий»» DIN 763»» DIN 766»» Art.
8378 (DIN 3053)»» Art. 8379 (DIN 3055)»» Art. 8381 (DIN 3055)»» Art. 8382 (DIN 3060)»» Art. 9072 (DIN 1480)»» Art. 9073 (DIN 6899)»» Art. 9074 (DIN 741)»» Art. 9075 (DIN 5299)»» Art. 8254»» Art. 8255»» Art. 8256»» Art. 8259»» Art. 8260»» Art. 9076»» Art. 9077» Шплинты нержавеющие»» DIN 11024»» DIN 94» Шпильки нержавеющие»» DIN 835»» DIN 938»» DIN 939»» DIN 976» Штифты нержавеющие»» DIN 1471»» DIN 1472»» DIN 1473»» DIN 1474»» DIN 1»» DIN 7»» DIN 1476»» ISO 8750»» ISO 8752» Заклепки нержавеющие»» DIN 660»» DIN 661»» ISO 15983»» ISO 15984»» Art. 1025»» Art. 1023»» Art. 1021»» ISO 16585»» Art. 1027»» Art. 1029» Стопорные кольца нержавеющие»» DIN 705»» DIN 471»» DIN 472»» DIN 6799» Хомуты нержавеющие»» DIN 3017»» DIN 3570»» Art. 3575»» Art. 8230» Антивандальный нержавеющий крепеж»» DIN 5401»» Art. 9004»» Art. 9150»» Art. 9156»» Art. 9155»» Art. 9101»» Art. 9100»» Art. 9102»» Art. 9103»» Art. 9104»» Art. 9105»» Art. 9109»» Art. 9110»» Art. 9111»» Art. 9112»» Art. 9113»» Art. 9118»» Art. 9119»» Art.
9120»» Art. 9121»» Art. 9122»» Art. 9123»» Art. 9128»» Art. 9129»» Art. 9130»» Art. 9131»» Art. 9132»» Art. 9140»» Art. 9141»» Art. 9145» Шпонки нержавеющие»» DIN 6885 Такелаж» Цепи» Канаты и троса» Зажимы и коуш» Талрепы» Вертлюги и блоки» Такелажные скобы и соединители цепей» Карабины кольца и крючки» Рым крепеж и точка такелажная Крепеж Mungo» Металлические анкеры Mungo» Дюбели Mungo» Клеевые химические анкеры Mungo» Пены и герметики Mungo» Буры насадки и диски Mungo» Крепления Mungo для изоляционных материалов» Шурупы и саморезы Mungo Крепеж HILTI» Химические анкеры HILTI» Анкеры HILTI» Анкерные крепления HILTI» Дюбельный крепеж HILTI» Хомуты HILTI» Химические капсулы HILTI» Монтажные системы HILTI» Абразивные материалы HILTI» Аккумуляторный инструмент HILTI» Алмазное сверление и резка HILTI» Измерительные системы HILTI» Метрический крепеж HILTI» Монтажные системы MM HILTI» Монтажные системы MQ HILTI» Оборудование для резки пилки и шлифовки HILTI» Перфораторы отбойные молотки и дрели HILTI» Противопожарные системы HILTI» Расходные материалы HILTI» Техника прямого монтажа HILTI» Удаление пыли HILTI» Установочный инструмент HILTI» Фасадные системы HILTI» Шурупы и саморезы HILTI Крепеж TERMOCLIP» Монтажные элементы инженерных систем TERMOCLIP» Винты самонарезающие самосверлящие TERMOCLIP» Фасадный крепеж TERMOCLIP» Кровельный крепеж TERMOCLIP» Кровельные воронки TERMOCLIP» Гибкие связи кладки наружных стен TERMOCLIP» Крепеж для технической изоляции TERMOCLIP» Инструмент TERMOCLIP Монтажные системы» Профили и траверсы монтажные» Монтажный скотч и лента» Перфолента и Дин-рейка» Воздуховоды и комплектующие» Гибкие вставки» Оцинкованный металл» Система монтажных профилей» Система пружинного крепежа» Система тросовых креплений» Хомуты для труб» Монтажные компоненты» Кабельные лотки Крепеж FISCHER» Химические анкеры и крепления Fischer» Высокоэффективные стальные анкеры Fischer» Рамный и фасадный крепёж Fischer» Крепёж общего назначения Fischer» Саморезы и шурупы Fischer» Крепёж для пустотелых материалов Fischer» Крепёж для электромонтажных работ Fischer» Хомуты для труб Fischer» Монтажные системы Fischer» Крепления для террасной доски Fischer» Крепления для термоизоляции Fischer» Монтажная пена и Герметик Fischer» Буры Биты Диски Fischer Болты фундаментные Мебельная фурнитура» Мебельные Винты» Конфирмат» Футорки» Эксцентрики» Стяжки» Мебельные уголки» Ключи» Пластиковая фурнитура» Палкодержатели петли замки» Мебельные штанги и штангодержатели Перфорированный крепёж Расходные материалы Крепеж BRALO» Заклепки вытяжные BRALO» Заклепки резьбовые BRALO» Заклепочный инструмент BRALO Крепеж MKT» Химические анкеры MKT» Стальные анкеры MKT» Шурупы и винты по бетону Химические анкеры Комплектующие для кровли» Воронки кровельные» Воронки кровельные с полимер-битумным полотном» Аэраторы, дефлекторы, флюгарки» Надставные элементы» Парапетные воронки» Регулируемые опоры» Комплектующие элементы» Крепежные элементы» Кровельная дорожка» Кровельное ограждение» Кровельные саморезы» Опора для кровли SOLID FOOT» Праймеры и мастики» Рулонные материалы» Вентиляционная система BMI» Водосточная система BMI» Керамическая черепица BRAAS» Комплектующие BRAAS» Мансардные окна Fakro и комплектующие» Минеральная черепица BRAAS
Производитель:
ВсеFISCHERRusconnectSORMATКитайКитай/ИндияРоссияРоссия/КитайТайвань
экономьте на логистике с заказом воздуховодов
При обустройстве систем дымоудаления и пожаротушения используются различные расходные материалы. Хомут спринклерный является удобным и экономичным крепежным элементом. При размещении заказа на производства сварных воздуховодов для систем дымоудаления мы можем укомплектовать его и крепежными материалами, в том числе хомутами для спринклерных систем. Ваша экономия на логистике расходки очевидна!
Описание Цена
Описание хомута

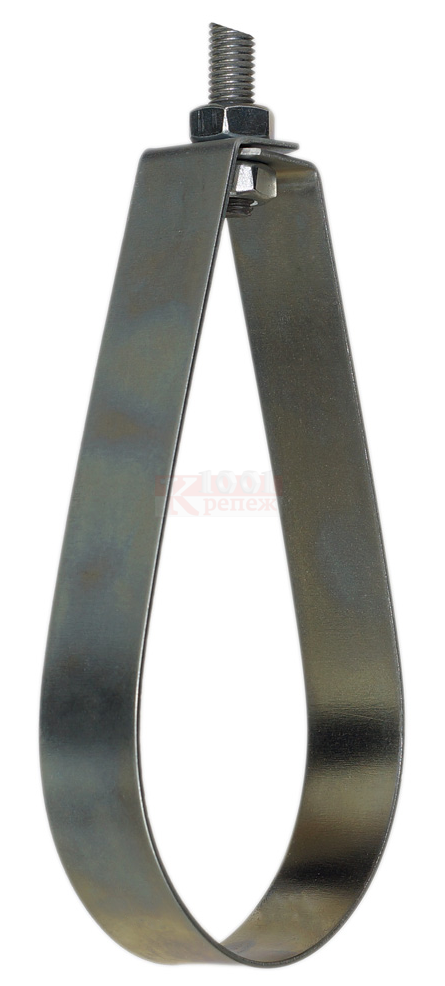

Хомут спринклерный из оцинкованной стали служит для крепления и регулировки уровня подвеса труб противопожарной системы. По форме он представляет собой хомут петлю, одевающуюся на трубу. Регулировка прокладки трубы по высоте проводится с помощью регулировочной гайки или резьбовой шпильки хомута.
Помимо систем пожаротушения такой хомут используется для подвеса любых труб, в том числе полива.
Цена на спринклерные хомуты
Чтобы купить спринклерный хомут по выгодной цене и требуемых характеристик, необходимо сопоставить диаметры подвешиваемых труб и их вес (нагрузку). Руководствуясь таблицей, Вы сделаете правильный выбор. Направляйте заявку – мы Вам подберем!

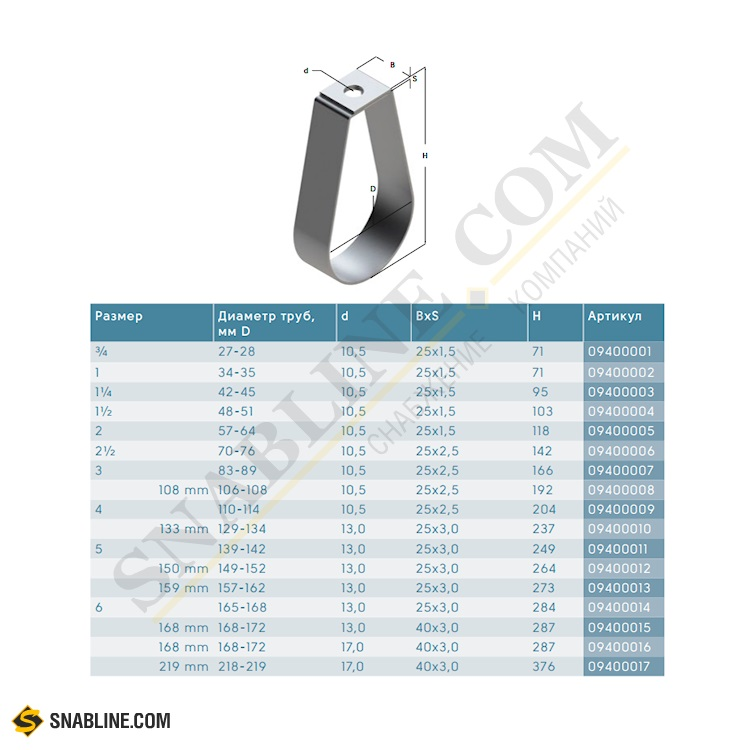

Диаметр трубы до, мм | Рекомендуемая нагрузка, кН | Ваш выбор размера хомута | Длина изделия, мм | Диаметр отверстия под шпильку, мм | Цена за ед., руб с НДС |
---|---|---|---|---|---|
20 | 1,5 | 3/4 | 71 | 10,5 | 19 |
25 | 1,5 | 1 | 83 | 10,5 | 20 |
32 | 1,5 | 1 1/4 | 95 | 10,5 | 23 |
40 | 1,5 | 1 1/2 | 103 | 10,5 | 27 |
50 | 1,5 | 2 | 118 | 10,5 | 32 |
65 | 3,9 | 2 1/2 | 142 | 10,5 | 52 |
80 | 3,9 | 3 | 166 | 10,5 | 60 |
100 | 3,9 | 4 | 204 | 10,5 | 85 |
125 | 7,5 | 5 | 249 | 13 | 110 |
150 | 7,5 | 6 | 284 | 13 | 140 |
222 | 13 | 8 | 376 | 17 | 250 |

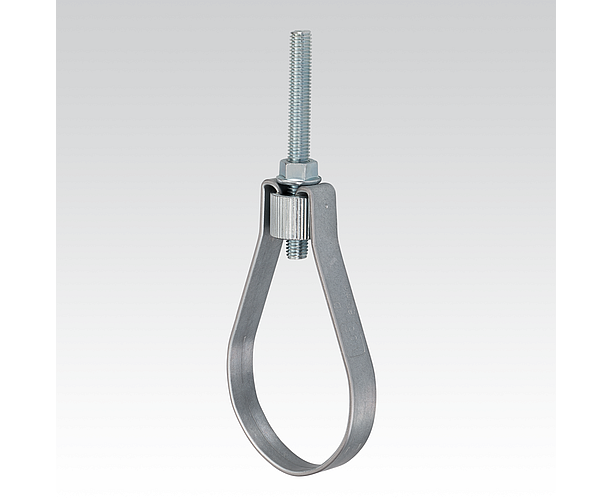

MP-SPN M8 – Хомуты для спринклерных труб и подвески для спринклерных систем
MP-SPN M8 – Хомуты для спринклерных труб и подвески для спринклерных систем – Hilti Литва Skip to main content HiltiНаведите курсор на картинку для увеличения.
Кликните на картинку для увеличения.
Наведите курсор на картинку для увеличения.
Кликните на картинку для увеличения.
Кликните на картинку для увеличения.
Артикул #r7769909

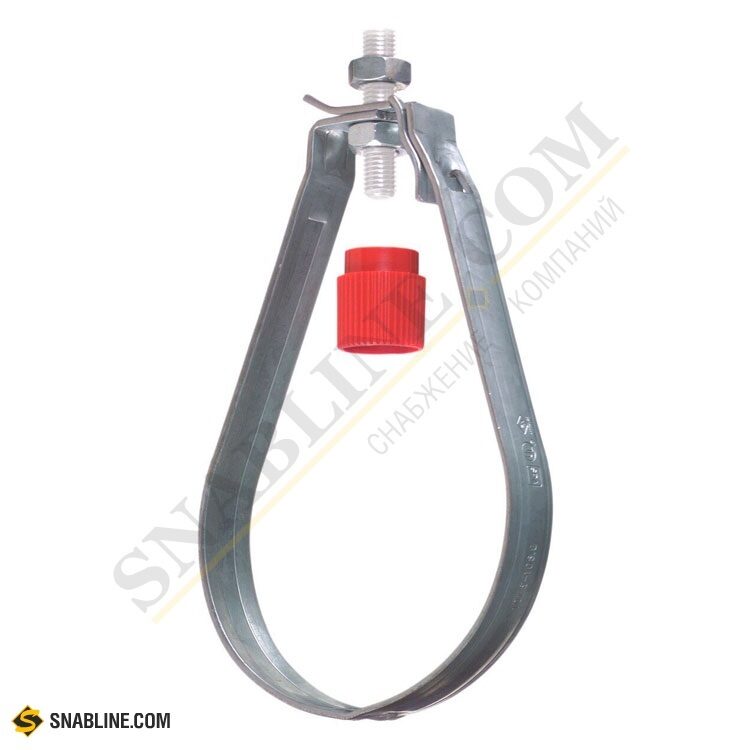

Хомут-петля для спринклерных систем
Клиенты также искали montāžas или грушевидный подвес
Преимущества и применения
Преимущества и применения
Преимущества
- Вставить трубу, подвесить, отрегулировать.
Экономия времени во время монтажа
- Простое выравнивание с использованием гайки для регулировки спринклера
- Удобство монтажа труб благодаря предварительно установленной гайки для регулировки высоты спринклера
- Трубная подвеска с разрешением от организации VdS
Применения
- Монтаж спринклерных систем
Варианты продукта и наборы
Техническая информация
Документы и видео
Консультация и поддержка
Зарегистрироваться
Регистрация позволяет получить доступ к ценам с учетом персональной скидки.
Не получается войти или забыли пароль?
Пожалуйста, введите свой e-mail адрес ниже. Вы получите письмо с инструкцией по созданию нового пароля.
Нужна помощь? КонтактыВойдите, чтобы продолжить
Зарегистрироваться
Регистрация позволяет получить доступ к ценам с учетом персональной скидки.
Выберите следующий шаг, чтобы продолжить
Ошибка входа
К сожалению, вы не можете войти в систему.
Email адрес, который вы используете, не зарегистрирован на {0}, но он был зарегистрирован на другом сайте Hilti.
Количество обновлено
Обратите внимание: количество автоматически округлено в соответствии с кратностью упаковки.
Обратите внимание: количество автоматически округлено до в соответствии с кратностью упаковки.
COVID-19: Важная информация Обработка заказов и заявок на обслуживание Узнать больше

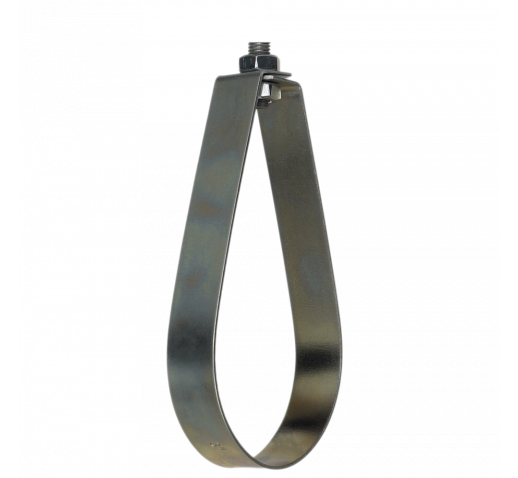

ХОМУТ FCF ДЛЯ СПРИНКЛЕРНЫХ СИСТЕМ
Хомут FCF для спринклерных систем подвесной – гальванизирован. Применяется для монтажа пожарных и поливочных систем в горизонтальной плоскости. Крепление хомута к несущей основе осуществляется при помощи резьбовой шпильки, что позволяет регулировать высоту подвески по вашему желанию. Это делает монтаж не только практичным, но и удобным.
ТОВАРНЫЙ КОД | РАЗМЕР | ВНЕШНИЙ ДИАМЕТР ТРУБЫ-ММ | ТОЛЩИНА Х ШИРИНА МЕТАЛЛА | ОТВЕРСТИЕ-ММ | КОЛИЧЕСТВО В УПАКОВКЕ – ШТ | МАССА УПАКОВКИ – КГ | ПРЕДЕЛЬНАЯ НАГРУЗКА (КН) | РЕКОМЕНДУЕМАЯ МАКСИМАЛЬНАЯ НАГУЗКА (КН) |
FCF 34 | 3/4″ | 30 | 1.5*25 | 10.5 | 40 | 6.6 |
16 |
4. |
FCF 1 | 1″ | 36 | 1.5*25 | 10.5 | 40 | 7.5 | ||
FCF 114 | 1 1/4″ | 46 | 1.5*25 | 10.5 | 40 | 4.4 | ||
FCF 112 | 1 1/2″ | 52 | 1.5*25 | 10.5 | 40 | 4.7 | ||
FCF 2 | 2″ | 66 | 1.5*25 | 10.5 | 40 | 5.3 | ||
FCF 212 | 2 1/2″ | 78 | 2.5*25 | 10.5 | 40 | 5.2 | 26 | 6.63 |
FCF 3 | 3″ | 92 | 2.5*25 | 10.5 | 40 | 5.9 | ||
FCF 4 | 4″ | 116 | 2.5*25 | 10.5 | 32 | 7.1 | ||
FCF 5 | 5″ | 142 | 3.![]() | 13 | 32 | 10 | 32 | 7.92 |
FCF 6 | 6″ | 170 | 3.0*25 | 13 | 16 | 11.4 | ||
FCF 8 | 8″ | 222 | 3.0*40 | 17 | 16 | 14,5 | 36 | 8.74 |
FCF 10 | 10″ | 275 | 3.0*40 | 17 | 12 | 12.3 |
|
Зажимы | Орошениеcom – Фитинги для ирригации, Camlock, Ringlock, капельное орошение, клапаны, датчики

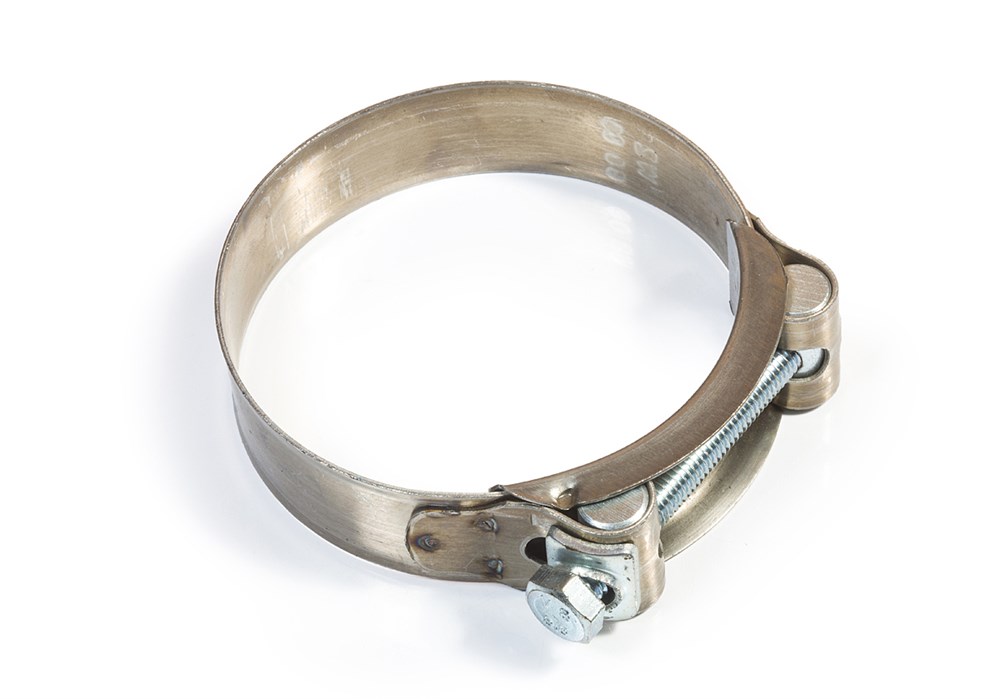

Зажимы для шлангов для орошения, сточных вод и других материалов
Системы полива необходимо постоянно обслуживать на регулярной основе, чтобы гарантировать их правильное функционирование. Будь то поля для гольфа или фермерские поля, их необходимо регулярно ремонтировать и / или изменять конфигурацию. Зажимы делают эту работу возможной, но даже они нуждаются в периодической замене для обеспечения максимальной эффективности. Мы можем удовлетворить все ваши потребности в зажимах, больших и малых, от зажимов Band-It до зажимов Ringlock, жизненно важных для процесса орошения, различных размеров, подходящих для большинства труб или шлангов.
Поиск по категории
Выберите категорию Фитинги Banjo / Camlock (69) Алюминиевые муфты Camlock и фитинги (старые) (14) Полипропиленовые пластиковые Camlock (старые) (32) Зажимы (17) Ремешок и защелка (1) Круглый замок / Кольцевой замок ( старый) (4) Хомуты для шлангов (6) Зажимы Shug Grip / HF (5) Прозрачные виниловые трубки (1) Зазоры / заглушки (старые) (1) Детали насоса Cornell (6) Капельное орошение (старые) (107) Воздух для капельного орошения Вентиляционные отверстия и регуляторы давления (старые) (20) Распределительная трубка капельного орошения / подводящая трубка (18) Капельная лента / эмиттерная линия (23) Капельная линия (5) Эмиттеры и спринклеры (12) Инжекторы удобрений (11) Agri Inject (1) Amiad ( 2) Dosatron (2) Серия инжекторов Dosatron (старая) (2) Инжекторы Mazzei (4) Инжектор удобрений Вентури (3) Фитинги (44) Наборы для капельного орошения сада (старые) (10) Садовые наборы (6) Вставные фитинги и микро- Трубные фитинги (старые) (8) Овальные шланги (старые) (2) Фитинги Power-Loc (старые) (17) Поставка / Распределение (6) Лента (7) Фитинги для капельной ленты (старые) (25) Таймер (старые) (3) Инструменты и аксессуары (20) Инструменты / аксессуары (31) Барьер от сорняков / пленка для мульчирования (1) Заводские фитинги (53) ) Фильтры (10) Другие фильтры (7) Самопромывающиеся решетки (3) Фитинги (246) Ремешок и защелка (18) Camlock (71) Алюминиевый Camlock (8) Banjo Camlock (63) Круговой замок / кольцевой замок (32) Изготовление Фитинги (61) Фитинги из алюминия (17) Фитинги из стальных заводов (44) Фитинги для труб из оцинкованной стали (12) Фитинги для шлангов (19) Фитинги для шлангов с лентой и защелкой (2) Фитинги с круглым замком / кольцевым замком (2) Doda / Bauer / Wil Фиксирующие фитинги для шлангов (8) Фитинги для садовых шлангов (7) Фиксатор рычага / Bauer / Doda (28) Фитинги из ПВХ (46) Вставные фитинги (старые) (15) Sch.
Поиск…
AB-PE – Хомут для спринклерных труб
Код | Размер | EAN | Цена | л | Mº | Размер винта | ||
---|---|---|---|---|---|---|---|---|
ABPE028 | 28 (М10) | 50 шт.![]() | 200 шт. | 8423533739094 | 76 807 € / 100 | 72 | 28 | M10 (3/8 дюйма) |
ABPE035 | 35 (М10) | 50 шт. | 200 шт. | 8423533739100 | 80 556 € / 100 | 78 | 35 | M10 (3/8 дюйма) |
ABPE040 | 40 (М10) | 50 шт. | 200 шт. | 8423533739117 | 94 297 € / 100 | 88 | 40 | M10 (3/8 дюйма) |
ABPE048 | 48 (М10) | 50 шт. | 200 шт. | 8423533739124 | 94818 € / 100 | 95 | 48 | M10 (3/8 дюйма) |
ABPE060 | 60 (М10) | 50 шт. | 200 шт. | 8423533739131 | 107 405 € / 100 | 105 | 60 | M10 (3/8 дюйма) |
ABPE075 | 75 (М10) | 25 шт.![]() | 100 шт. | 8423533739148 | 124 208 € / 100 | 125 | 75 | M10 (3/8 дюйма) |
ABPE090 | 90 (М10) | 25 шт. | 100 шт. | 8423533739155 | 139 881 € / 100 | 140 | 90 | M10 (3/8 дюйма) |
ABPE100 | 100 (М10) | 25 шт. | 100 шт. | 8423533739162 | 172 381 € / 100 | 160 | 100 | M10 (3/8 дюйма) |
ABPE115 | 115 (М10) | 25 шт. | 100 шт. | 8423533739179 | 233,195 € / 100 | 173 | 115 | M10 (3/8 дюйма) |
ABPE140 | 140 (M12) | 10 шт. | 40 шт. | 8423533739186 | 404 649 € / 100 | 209 | 140 | M12 (1/2 дюйма) |
ABPE160 | 160 (M12) | 10 шт.![]() | 40 шт. | 8423533739193 | 472 787 € / 100 | 249 | 160 | M12 (1/2 дюйма) |
ABPE220 | 220 (М12) | 10 шт. | 40 шт. | 8423533739209 | 827 378 € / 100 | 309 | 220 | M12 (1/2 дюйма) |
Код | ! | л | Mº | Размер винта |
---|---|---|---|
Код | “ | л | Mº | Размер винта |
---|---|---|---|
Код | · | л | Mº | Размер винта |
---|---|---|---|
Код | · | л | Mº | Размер винта |
---|---|---|---|
Код | л | Mº | Размер винта |
---|---|---|---|
Код | л | Mº | Размер винта |
---|---|---|---|
* Помните, что содержание, представленное здесь, носит исключительно информативный характер, может содержать ошибки, подлежит изменению, носит внедоговорный характер и цены никогда не включают налоги.
Руководство по зажимам верхней балки для систем пожаротушения и стояков
Используемые в простых и сложных схемах подвешивания труб, зажимы для верхней балки упрощают установку систем противопожарной защиты
Подвешивание трубы, конечно, никогда не бывает «легким», но некоторые методы проще, быстрее и менее сложны, чем другие. И хотя существует множество способов решения поставленной задачи, зажимы верхней балки могут оказаться особенно эффективными в зданиях со стальными балками и другими металлическими опорами.
Чтобы узнать больше о зажимах верхней балки в спринклерных системах пожаротушения и стояках, в том числе о распространенных схемах подвешивания, типовых требованиях пожарных норм и их использовании в полевых условиях, читайте дальше.
QRFS предлагает вам ознакомиться с нашей подборкой хомутов для верхней балки, предназначенных для использования с системами стояков, системами пожаротушения и другими трубопроводами .
Зажимы верхней балки выдерживают внушительный вес в зданиях со стальными конструктивными элементами
Трубы, снабжающие водой спринклерные системы пожаротушения и стояки, могут быстро стать тяжелыми.Труба с внутренним диаметром 2 1/2 дюйма вмещает примерно четверть галлона или 2,1 фунта воды на погонный фут. А трубы, обслуживающие некоторые более крупные коммерческие системы, весят намного больше: труба с внутренним диаметром 12 дюймов вмещает около 50 фунтов воды на погонный фут.
Чтобы вся эта вода не стала помехой, эти трубы удерживаются на месте несущими трубными подвесками. Общий термин «трубодержатель» охватывает самые разные устройства . Подвески для труб могут состоять из единой детали, которая захватывает трубу и прикрепляет ее к какой-либо части здания, а также узлов подвески, которые выполняют одну и ту же задачу с несколькими различными частями.
При выборе подвески главный вопрос: какая часть или части здания будут поддерживать эти трубы? Если, например, сборка поддерживается бетонными стенами или потолком, установщики могут комбинировать специальные винты (бетонные анкеры), кронштейны и стержни для соединения с подвеской. Но если доступны стальные конструктивные элементы, такие как двутавровые балки, которые часто простираются на большие расстояния с небольшой опорой, подрядчики обычно соединяются с ними с помощью зажимов.
Подобные зажимы захватывают конструктивный элемент и поддерживают кольцо, свисающее с отрезка стержня.Источник: Международная ассоциация пожарных спринклеров через Гонконгский институт геодезистов
.Одним из таких зажимов является зажим верхней балки, который прикрепляет штангу подвески к фланцу – относительно плоскому крылу или пластине, отходящей от центра балки – конструктивного элемента. Зажимы верхней балки названы в честь полки, которую они удерживают: верхняя полка двутавровой балки или стропильной фермы. Зажим верхней балки обычно включает установочный винт, который позволяет зажимать фланцы различной толщины, и отверстие для стержня с резьбой.
Некоторые типовые компоновки труб системы пожаротушения подходят для хомутов верхней балки
В стальных конструкциях ответвления – трубы, которые распределяют воду непосредственно к головкам пожарных спринклерных – обычно проходят под углом 90 градусов к двутавровым балкам или балкам. Поперечные магистрали, которые обеспечивают водой ответвления, часто проходят параллельно этим металлическим опорам (также называемым «конструктивными элементами»).
Ответвления часто устанавливают перпендикулярно балкам, чтобы снизить затраты на рабочую силу и материалы. Источник: Международная ассоциация пожарных спринклеров через Гонконгский институт геодезистов
.Почему? Меньшие трубы обычно имеют более тонкие стенки и, следовательно, меньшую «прочность балки» – это означает, что они с большей вероятностью выйдут из строя, если у них будет меньше опор, расположенных на большем расстоянии друг от друга, при больших нагрузках.Таким образом, трубы меньшего диаметра требуют большего количества опор на погонный фут, чем трубы большего диаметра.
Поскольку в спринклерной системе больше ответвлений, чем в поперечных магистралях, и поскольку в них используются трубы меньшего размера, для ответвлений требуется наибольшее количество подвесов. Установщики сокращают необходимый материал – и время, необходимое для их установки, – прокладывая ответвления перпендикулярно этим балкам или балкам. Это дает больше потенциальных точек подвеса и еще одну возможность использовать простую сборку из трех частей.Для одинарной трубы базовая подвеска в сборе состоит из:
Эту сборку нельзя использовать, если труба не размещается под конструктивным элементом, как это может случиться, если трубы проходят параллельно балкам или балкам в определенных конфигурациях. Вместо этого установщикам может потребоваться прикрепить стержень к потолку с помощью анкеров (если применимо) или изготовить более сложную сборку, называемую «трапециевидной подвеской». Этот узел подвешивает трубу между двумя балками с помощью двух зажимов, двух стержней и кольца, подвешенного на отрезке металла, проходящем между ними.Поскольку эти сборки увеличивают затраты на рабочую силу и материалы, дизайнеры предпочитают макеты, которые их избегают.
Зажимы верхней балки должны демонстрировать пригодность для использования в системах пожаротушения и стояках в соответствии с кодами NFPA
.
Многие юрисдикции по всей территории Соединенных Штатов основывают свои местные правила пожарной безопасности на стандартах, разработанных Национальной ассоциацией противопожарной защиты (NFPA), некоммерческой организацией со штаб-квартирой в Массачусетсе.Многие коды NFPA для пожарных спринклерных систем можно найти в NFPA 13 : Стандарт на установку спринклерных систем. Для напорных систем коды NFPA содержатся в NFPA 14 : Стандарт на установку напорных и шланговых систем. Для систем NFPA 14 и NFPA 13 стандарты подвешивания на трубе одинаковы.
Из издания NFPA 14 от 2016 г.
6.5 Опора трубопровода. Опора системного трубопровода должна соответствовать NFPA 13.
Дизайнеры и установщики могут обойти почти все более конкретные требования NFPA 13 , если они смогут продемонстрировать, что выбранные ими подвески будут эффективно поддерживать трубу (подробнее см. Раздел 17.1.2 издания 2019 года). Однако, как объясняется в справочнике NFPA 13 Handbook , этот «основанный на характеристиках» вариант обычно зарезервирован для ситуаций, когда стандартные подвески не работают (или не работают).
В остальном подвесы должны соответствовать множеству требований, которые начинаются с испытаний, оценки и сертификации третьей стороной для использования в системах противопожарной защиты, также известных как «листинг».
Из NFPA 13 издания 2019 г.
17.1.6 Листинг.
17.1.6.1 * Если это не разрешено 17.1.6.2 или 17.1.6.3, компоненты подвесных узлов, которые непосредственно прикрепляются к трубе, строительной конструкции или стеллажной конструкции, должны быть перечислены.
A.17.1.6.1 […] Если продукт был внесен в список для использования с системами противопожарной защиты, то было показано, что он выдерживает в пять раз больше веса трубы, заполненной водой, плюс 250 фунтов (115 кг).
Раздел 17.1.6 делает некоторые исключения из требований NFPA 13 листинга. Но эти исключения относятся только к стержням из мягкой стали, подвескам, изготовленным из стержней из мягкой стали, и крепежным элементам (например, бетонным анкерам). Они не применяются к зажимам верхней балки, которые должны быть указаны.
Перечни предложений UL и FM Global для зажимов верхней балкиUL и FM Global – две ведущие организации, занимающиеся составлением списков компонентов, используемых в системах противопожарной защиты на водной основе, – при составлении списка зажимов для верхней балки учитывают множество факторов. Стандарты UL содержатся в UL 203, а сертификаты FM можно найти в FM 1951, 1952 и 1953. Оба подходят, если местные власти, отвечающие за соблюдение правил пожарной безопасности, сочтут эти списки приемлемыми.
В стандартах FM Approvals хомуты верхней балки классифицируются как «компонент, прилегающий к зданию», в отличие от компонентов, которые соединяются с самими трубами пожарных спринклерных систем. Эти стандарты охватывают прочность, состав, коррозионную стойкость и характеристики перечисленных трубодержателей. В случае зажимов верхней балки они также определяют подходящие размеры стержней, размеры труб пожарных спринклерных систем и их ориентацию (в какую сторону должен быть обращен зажим верхней балки). Истинные зажимы балки top также будут отмечены стрелкой, указывающей, какая сторона находится «вверх» для зажима.
Обратите внимание на стрелку справа от установочного винта, которая указывает на потолок, когда этот зажим 3/8 дюйма установлен правильно.
Размеры труб являются отправной точкой для выбора зажима
В большинстве установок будет предписан 1 из 4 размеров стержня Зажимы для верхней балки часто характеризуются диаметром стержня с резьбой, который они могут удерживать. Например, наш зажим для верхней балки 3/8 дюйма назван в честь стержня 3/8 дюйма, который он поддерживает, а не размера зажима или размера фланца, который он может захватить. Эти диаметры стержней различаются, и каждый размер одобрен для использования только с некоторыми трубами. Но поскольку балочные зажимы также указаны для использования только с конкретными размерами труб , подрядчики могут использовать пары размера трубы NFPA 13 и размера стержня , указанные в таблице 17.2.1.1 редакции 2019 г. – найти совместимые зажимы для конкретного приложения. К ним относятся:
- До трубы 4 дюйма включительно : стержень 3/8 дюйма
- Труба 5, 6 и 8 дюймов: стержень 1/2 дюйма
- Труба 10 дюймов : стержень 5/8 дюйма
- Труба 12 дюймов : стержень 3/4 дюйма
Несмотря на то, что эти руководящие принципы применяются в широком смысле, можно использовать стержни меньшего размера, если сборка указана для использования с этим стержнем и используется размер трубы (NFPA 13, 17.2.1.2).
Требования к размеру штанги также применимы к трапеции Эти правила также применимы к подвешиванию на трапеции, когда отрезок стальной трубы или уголка (так называемый «элемент трапеции») поддерживается двумя стержнями. Дизайнеры иногда задают следующий вопрос: нужно ли выбирать и указывать подвесы для спринклерной трубы или вместо этого для трапеции (которая, что сбивает с толку, также может быть трубой)?
Ответ: зажимы верхней балки, вместе со стержнями и другими компонентами, должны иметь характеристики, необходимые для того, чтобы поддерживал спринклерную трубу даже как часть подвески трапеции.
Из NFPA 13 издания 2019 г.
17.3.5 * Все компоненты каждого узла подвески, которые крепятся к трапеции, должны соответствовать 17.1.6 и иметь размер, позволяющий поддерживать подвешенную спринклерную трубу.
Бывают ситуации, когда пары меньших подвесов могут выдерживать нагрузки на большие трубы. Но бывают также ситуации, особенно когда труба не подвешена под центром трапеции, и они не будут подвешены.Осторожность в этом разделе гарантирует, что труба будет иметь адекватную опору. Однако профессиональные инженеры могут доказать, что подвески меньшего размера могут работать в конкретном приложении, используя опцию, основанную на производительности, описанную в предыдущем разделе.
Базовая конструкция подвески в форме трапеции. Источник: NFPA 13 Handbook
В сочетании с поворотными кольцами и другими компонентами зажимы для верхней балки упрощают подвешивание трубы
Разработчики могут положиться на списки хомутов, а также на обширный набор правил, содержащихся в NFPA 13, для безопасной и надежной поддержки тяжелых труб.Установщики, с другой стороны, могут сократить использование анкеров, фланцев и вставок, используя зажимы – и могут заблокировать зажим на месте, просто закрутив винт.
Если вы хотите воспользоваться этими преимуществами в своей системе пожаротушения или стояке, обратите внимание на зажим для верхней балки SilverHawk 3/8 дюйма от QRFS. Изготовленный из холоднокатаной стали, этот элемент для подвешивания труб, внесенный в список UL и одобренный FM, может крепиться к фланцу толщиной до ¾ дюйма и может быстро навинчиваться на резьбовые стержни. Благодаря открытой форме, этот зажим позволяет установщикам быстро убедиться, что штанга надежно зафиксирована.
В этот кронштейн для труб можно установить стержень 3/8 дюйма, что делает его пригодным для использования с трубами размером до 4 дюймов в пожарных спринклерных системах, соответствующих требованиям NFPA.
Посмотрите наши зажимы для верхней балки, а также поворотные кольца и другое оборудование для подвешивания труб.
Есть вопросы о зажимах для верхней балки? Нужны большие размеры? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].
Этот блог изначально был размещен на QRFS.com/blog. Если эта статья вам помогла, проверьте нас на Facebook.com / QuickResponseFireSupply или в Twitter @QuickResponseFS.
Материалы, представленные на сайтах «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.
Хомут для дождевателя
Дом ” Наши продукты ” Система кабельных опор »Трубные хомуты» Хомут для спринклера
Спецификация:- Электрооцинкованный
- Поворотная гайка имеет накатку для обеспечения поверхности захвата
- Подвешивание труб в системе пожаротушения
Зажим спринклера
|
