Виды кранов для радиаторов отопления | Блог
Содержание статьи:
Назначение, функции, требования
Разновидности
Автоматическая арматура для радиаторов
Механическая арматура для радиаторов
Запорная арматура – шаровые краны
Вентили для терморегуляции
Краны для удаления воздуха
Узлы нижнего подключения радиаторов
-
Влияние на выбор системы отопления: городская или индивидуальная
Правила монтажа
Назначение, функции, требования.
Автоматическая арматура для радиаторов.
Механическая арматура для радиаторов.
Запорная арматура – шаровые краны..
Вентили для терморегуляции.
Балансирующие вентили.
Краны для удаления воздуха.
Узлы нижнего подключения радиаторов.
Критерии выбора.
Влияние на выбор системы отопления: городская или индивидуальная.
Правила монтажа.
Назначение, функции, требования
Радиаторная арматура служит непосредственно для достижения более высокого качества отопления и энергосбережения.
Благодаря автоматическому терморегулированию экономится до 20% тепловой энергии, что снижает затраты на оплату тепла. Улучшается качество воздуха в помещении, поддерживается комфортная температура.
Разновидности
Краны для подключения радиаторов классифицируются на три вида:
1.
Автоматические, например, с термоголовкой:
- терморегуляторы;
- термоголовка.
2. Механические, такие как шаровые или вентильные:
- клапан вентильный регулировочный типа SVRS;
- клапан вентильный регулировочный типа SVR;
- вентиль запорно-балансировочный типа SVL.
3. Узлы нижнего подключения для радиатора:
- Н-образные, для двухтрубной системы;
- Н-образные с регулируемым байпасом универсальные;
- одинарные узлы.
Автоматическая арматура для радиаторов
Радиаторные терморегуляторы служат в качестве регулирующего устройства. Основа прибора – термоголовка (термостатический элемент) и терморегулирующий клапан. Термоголовка состоит из температурного датчика, контроллера, привода исполнительного механизма.
Термоголовка устанавливается на терморегулирующий клапан и настраивается на нужную температуру. Элемент состоит из заполненного термочувствительной жидкостью сильфона, который воспринимает понижение температуры в комнате. За счет расширения элемента при увеличении температуры перемещается шток и нажимной цилиндр, они давят на золотник терморегулятора и уменьшают поток. В обратном порядке происходит повышение температуры.
Механическая арматура для радиаторов
К механической арматуре относятся все краны, клапаны и узлы, которыми управляют вручную.
Запорная арматура – шаровые краны
Шаровый кран в системе отопления служит только для перекрытия потока при замене радиатора.
Вентили для терморегуляции
Ручной терморегулирующий вентиль типа SVRS. Этот элемент арматуры – альтернатива автоматическому терморегулятору. Используется, когда не хочется усложнять жизнь в квартире применением автоматики, которая требует дополнительного ухода.
Пригоден для двухтрубных и однотрубных систем отопления. Особенность – наличие неподъемного шпинделя. Это означает, что регулировка производится внутри рукоятки. Надежность обеспечена движением золотника по типу «металл в металл». Шток герметизирован тремя кольцевыми уплотнениями.
Ручной вентильный терморегулирующий клапан SVR. Рукоятка вращается вместе со штоком, который поднимается или опускается, закрывая клапан, представляющий собой золотник, тип которого называется «металл в металле» с отсутствием каких-либо прокладок. Герметичность штока обеспечена кольцевым уплотнением. Вентиль отключает радиатор от системы полностью.
Балансирующие вентили

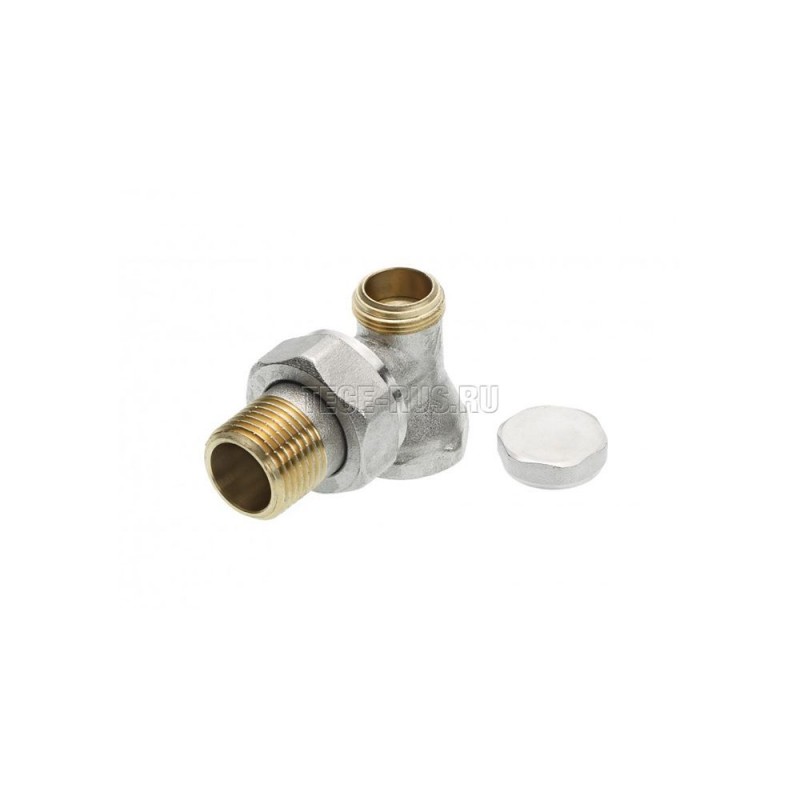

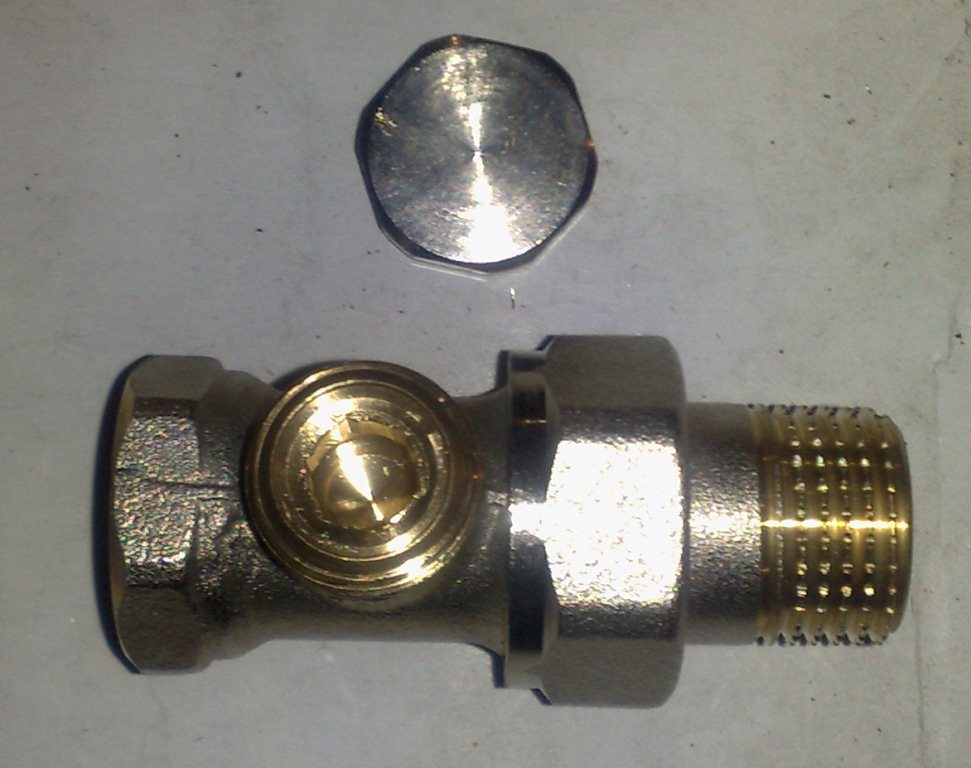

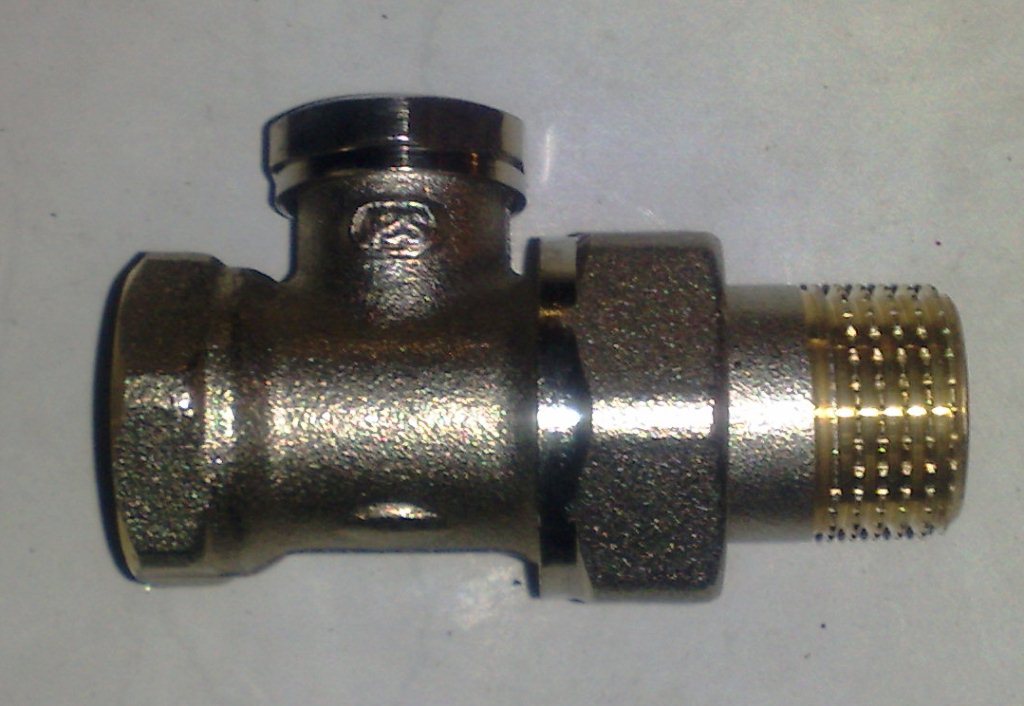

Запорно-балансировочный клапан для радиаторов типа SVL. Вентилем можно как перекрыть поступление теплоносителя в радиатор, так и использовать его для регулировки. Он нужен в случае, если в батарею врезан обычный ручной вентиль без балансирующих устройств.
Краны для удаления воздуха
Это кран Маевского или автоматический элемент в конструкции радиатора. Краны на батарее для стравливания воздуха устанавливаются на заводе. Отдельно они продаются только для замены неисправного элемента или в случае создания индивидуального отопления самостоятельно.
Узлы нижнего подключения радиаторов
Эти элементы арматуры нужны, когда радиатор подключается правым нижним способом. Бывают Н-исполнения и одинарные. В конструкции устройств имеется встроенный внутрь шаровый запорный кран. С его торца выполнен специальный шлиц под короткую отвертку, монету или любой другой плоский предмет.
Для отключения радиатора от сети без его опорожнения предусмотрен Н-образный узел с шаровыми кранами. Ниже их расположена регулируемая перемычка, которая называется байпас, необходимая для однотрубной системы отопления.
Критерии выбора
Условие выбора зависят от типа отопительной системы, от конструктивных особенностей детали, материала и ее функциональности.
Влияние на выбор системы отопления: городская или индивидуальная
Централизованное или городское отопление требует соблюдения двух важных условий: надежности и ремонтопригодности.
Поэтому для радиаторов не рекомендуется применять краны в пластиковом корпусе.
Обращаем внимание на материал. Лучший вариант для центрального отопления – металлические краны из стойких к химическому воздействию сплавов: латуни или бронзы. Если это будет силумин, то кран быстро выйдет из строя.
Для справки: силумин намного легче, чем латунь.
Арматура должна быть обслуживаемой, то есть разборной, с трехчетвертной стандартной резьбой для соединения, так как вентильный кран с сальником может потребовать частой профилактики.
Для справки. Лучше всего выбирать кран без сальника с конусной проточкой, у него стандартные резьбы и можно поставить взаимозаменяемую конусную «американку».
На автономном отоплении допускается использовать любую арматуру. Это связано с тем, что в систему закачан теплоноситель с более щадящей средой. Давление 1,5 атм., что намного ниже, чем в городской отопительной системе.
Выбираем шаровый кран. В этом случае запорный элемент – шар также должен быть латунным. Проверить это легко магнитом. Для проверки штока можно попросить продавца открутить гайку на штоке и проверить его магнитом. Стальной материал не гарантирует долговечность, так как подвержен коррозии.
Обращаем внимание на наличие самоподтягивающей прокладку гайки. Если гайки нет, ревизию крану сделать невозможно.
Терморегулирующие клапаны типа SVRS и SVR выбираются для двухтрубной системы, руководствуясь диаметром патрубка радиатора, обычно – 15 мм.
Для однотрубной системы выбирают клапан диаметром 20 мм. обязательно должен быть байпас диаметром 15 мм, который устанавливается между подающей и обратной подводками радиатора.
Балансирующий вентиль типа SVL работает только в двухтрубной системе.
Н-образный узел угловой или прямой для нижнего подключения зависит от места расположения.
Правила монтажа
Одно из важных правил монтажа радиаторной арматуры: работать можно только рожковым ключом, применять газовый ключ категорически запрещено.
Важно. При выборе запорной арматуры обращаем внимание:
- на наличие стандартной резьбы: краны должны быть взаимозаменяемые;
- кран должен разбираться для ремонта;
- проток должен быть одинаковым с протоком в трубопроводе.
Термоголовка – монтаж производится в месте, где потоку окружающего воздуха ничего не мешает: ни защитные экраны, ни плотные шторы.
Настройка терморегулятора подробно описана в инструкциях.
Клапаны SVR и SVRS устанавливают на входе в радиатор. При этом смотрят, чтобы стрелка на его корпусе совпадала с направлением движения теплоносителя.
Балансировочный клапан SVL устанавливается в отверстие пробки радиатора со стороны выхода теплоносителя для отключения радиатора со стороны «обратки».
Настройка нижних Н-образных узлов заводская – полностью открыта.
Поделиться:
Кран для радиаторов отопления
Какие краны лучше ставить на батарии отопления
В системах отопления на подводке к радиаторам (батареям) почти всегда устанавливаестя запорно-регулировочная арматура (краны). В былые времена батареи обычно просто подключали к стоякам отопления напрямую, при чём данный факт никого особо не смущал. Однако, с тех времён приоритеты в сознании потребителей изменились и необходимостью энергосбережения прониклись многие застройщики и потребители энерго-ресурсов.
Зачем устанавливают краны на радиаторах отопления, как это связано с экономией энергии и какие для этого изделия лучше выбрать, будет рассмотрено в данном материале.
Зачем на радиаторах нужны краны
Для ясности понимания, давайте сразу уточним спец-терминологию. В обычном быту кранами называют любое водопроводное устройство, где есть ручка для управления потока воды. На самом же деле, технически правильно называть кран запорной арматурой, а не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования её количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.
На подводящих трубопроводах к отопительным приборам размещают запорно-регулирующую арматуру с целью:
- отключения батареи в периоды года, когда на улице ещё не слишком холодно или по другим причинам;
- закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
- ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.
Первый пункт данного списочка прекрасно даёт понять, почему установка кранов на радиаторы отопления взаимосвязана с энергосбережением. Такая ситуация, когда система центрального отопления включена в тёплый период – не редкость (так же как и выключена зимой). Если оттепель или достаточно тепло на улице, а а отопление уже включено, то в помещении становится душно. Присутствие кранов на батарее, решает эту проблему одним поворотом рукоятки. А если на весь подъезд или весь дом установлен счётчик тепловой энергии, то таким движением Вы просто перекрываете течение денежных средств из собственного бюджета на счёт коммунальщиков.
Ещё более выгодную экономию краны приносят в собственном доме, оборудованном индивидуальным отоплением. Краны позволяют прикрутить или полностью отключить определённую часть радиаторов. Не менее важна для экономии и периодическая промывка отопительных приборов. Что имеется ввиду – загрязненная внутри батарея отдает значительно меньше тепла в отапливаемое помещение, а это значит, что в обратке трубопровода проходит теплоноситель с более низкой температурой.
Забитые батареи приводят к тому, что теплоноситель будет обогревать не ваше жилье, а соседское, а в вашем жилище будет заметно ощущаться нехватка теплоты. Если разговор вести о частном жилище, то таких заметных потерь тепла по причине засорённости, нет. Но вот в самих помещениях жилища – становится заметно прохладнее. Поэтому, чтоб обогреть помещение, прийдётся накручивать вверх температуру в котле для системы отопления. Это приводит к увеличенному расходу отопительным котлом потребляемого топлива. Процесс загрязнения радиаторов неприятен тем, что на обнаружение проблем уходит значительное время, пока не станут явно заметными увеличение затрат на обогрев дома.
Применение же в отоплении регулирующих вентилей даёт возможность значительно экономнее потреблядь энергоносители на протяжении всего отопительного периода за счёт регулировки и постоянной поддержки нужной температуры воздуха в комнатах.
Краны и вентили позволяют регулировать расход энергоносителей при работе системы отопления.
Виды кранов для отопительных приборов
Существуют такие виды запорной арматуры для радиаторов отопления:
- шаровые полнопроходные прямые и угловые из латуни;
- шаровые полнопроходные из полипропилена;
- вентили регулировочные;
- термостатические клапаны с ручным и автоматическим управлением с термоголовкой.
В быту самые популярные виды кранов – это шаровые, изготовленные из латуневых сплавов или из полипропилена. Основным элементом в их устройстве является стальной шар с округлой выборкой для протока воды. Этот шар закреплён к вращающемуся штоку, который осуществляет перекрытие теплоподачи. При открытии, положение округлой выборки в кране совмещается с проходом, в закрытом же – она поворачивается относительно него на 90 градусов. Направление потока теплоносителя при этом не меняется.
Справка. Многие известные мировые производители запорной арматуры предлагают продукцию в устройстве которой встроен сливной кран для слива радиатора или отдельного участка трубопровода.
Ручной вентиль для радиаторов представляет собой конструкцию, где теплоноситель дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Для того чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.
Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.
Установка кранов на батареи отопления
Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:
- в системах централизованного теплоснабжения;
- в частных домах и квартирах с индивидуальным источником тепла;
- в многоквартирных домах, оборудованных индивидуальной котельной.
Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда её недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.
При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.
В централизованном отоплении очень часто бывают значительные перепады давления, а так же гидроудары. Применяемый в таких случаях шаровые краны обязательно должены быть рассчитаны на давление не меньше 15 Бар. По материалу изделия нужно делать выбор не экономя на качестве, так как в тёплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.
Для частных коттеджей, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.
В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.
Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.
Для того, чтоб облегчить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры нужно применять такое сантехническое соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.
P.S
Выполнить монтаж крана на радиатор в принципе несложно. Но чтобы не переделывать эту работу ежегодно, а то и во время отопительного сезона, надо изначально правильно выбрать изделие к условиям эксплуатации. Осуществляя выбор, не забывайте сверять рабочее давление кранов и вентилей с параметрами своей системы отопления.
