Водяное отопление жилых помещений может быть сложной конструкцией. Особенно, если это наиболее эффективная схема с повышенным давлением и принудительной циркуляцией теплоносителя. В этом случае нужно контролировать рабочее давление в системе отопления частного дома. Это важно по многим причинам, в том числе по соображениям безопасной работы котельного оборудования.

Для чего нужно давление в системе отопления

Содержание статьи

• 1 Для чего нужно давление в системе отопления
  • 1.1 Кипение воды в теплообменнике системы отопления
  • 1.2 Разрушение циркуляционного насоса
• 2 Выбор оптимального давления
  • 2.1 Нормализация давления
  • 2.2 Нормативный показатель и причины отклонения
  • 2.3 Способ контроля и диагностика
• 3 Давление в закрытой системе отопления
  • 3.1 Причины падения показателей
  • 3.2 Причины резкого возрастания давления
• 4 Методы контроля
• 5 Проверка герметичности
• 6 Возможные неисправности
  • 6. 1 Потек битермический теплообменник
  • 6.2 Неожиданно заблокировался котел из-за падения давления в контуре

Речь идет о закрытых системах отопления. Контур из труб, расширительного бака теплообменника и радиаторов изолированы от окружающей среды. Поэтому любые испаряющиеся жидкости (вода или этиленгликоль) конденсируются и остаются внутри контура.

Избыточное давление в системе отопления поддерживают по нескольким причинам:

1. С целью избежать потерь теплоносителя на испарение.
2. Предупреждение кипения воды в теплообменнике, интенсификация процесса теплопередачи.
3. Предупреждение кавитационного режима работы циркуляционного насоса.
4. Во избежание повреждения пластин вторичного теплообменника в двухконтурных котлах отопления.

В некоторых случаях повышенное давление в системе отопления домовладения является неизбежным следствием условий эксплуатации водяного котла. Например, в частных домах в несколько этажей горячую воду приходится закачивать по трубам контура отопления на высоту 2-3 этажа. Поэтому давление появится уже вследствие наличия водяного столба высотой 10-11 м.

Компании-производители отопительного оборудования проектируют котлы отопления по универсальной схеме, в том числе с повышенным давлением теплоносителя. Так, чтобы их можно было бы использовать для любых частных домовладений и квартир.

Кроме того, повышенное рабочее давление в системе отопления дает возможность избежать неприятного акустического эффекта.

В процессе неравномерного нагрева потока воды или смешивания горячих и холодных слоев происходит схлопывание микропузырьков воздуха и пара. В теплообменнике котла отопления возникает гул. Примерно, как перед закипанием чайника на газовой плите. Повышенное рабочее давление помогает компенсировать процесс нагрева и избежать шума.

Кипение воды в теплообменнике системы отопления

Первое, наиболее опасное явление, от которого может пострадать система отопления, – кипение воды на стенках теплообменного аппарата. Это тонкостенная трубчатая конструкция, рассчитанная на большой поток тепла от горячих продуктов сгорания к воде. Она считается наиболее нагруженным узлом.

Для того чтобы повысить КПД, стенки теплообменника делают очень тонкими. В зависимости от того, какое давление в системе отопления, толщина может быть в пределах 0,2-0,8 мм.

Если система отопления работает на мощности выше средней, то стенка нагревается до 300-400 ℃, а пристеночный слой воды или теплоносителя – до 90-98 ℃. Внутри потока часть водяной массы прогревается всего лишь до 40-60 ℃, в среднем на выходе из котла отопления – 75-80 ℃.

У воды теплопроводность ниже, чем у меди, поэтому пристеночный слой может закипать, а внутренний оставаться относительно холодным. Поэтому рабочее давление в системе отопления в частном доме должно быть выше атмосферного. Только так можно избежать режима кипения и, как следствие, прогорания медного теплообменника.

Разрушение циркуляционного насоса

Кроме теплообменника, при низком рабочем давлении в системе отопления существует опасность разрушения крыльчатки насоса. Обычно электронасос, устанавливаемый в котле, имеет несколько скоростных режимов. Мотор может работать на малых оборотах вращения, средних и больших.

Оптимальную скорость выставляет сервисный мастер при первом запуске системы отопления. Кроме того, работа циркуляционного насоса контролируется автоматикой.

При слишком больших оборотах вращения крыльчатки, особенно, если температура воды на обратке высокая, жидкость вокруг лопастей начинает кипеть, появляются кавитационные микропузырьки. Они легко разрушают титан, нержавейку, твердые сплавы. Мягкий пластик может быть уничтожен через короткий промежуток времени. Это явление особенно опасно в двух случаях:

1. Если «гонять» систему отопления на полную мощность в теплую погоду, когда вода, попадающая в котел, не успевает толком остыть и отдать тепло в радиаторах внутри частного домовладения.
2. Для двухконтурных котлов, если кран горячей воды открывать лишь наполовину или меньше.

Избежать кавитационного кипения можно при повышенном давлении воды.

В исправном котле со стандартным рабочим давлением процесс кавитации и разрушения крыльчатки практически отсутствует или сведен к минимуму, даже если эксплуатировать систему отопления в частном доме с нарушением инструкции.

Компания-производитель заранее просчитала вероятность возникновения кавитации, провела испытания оборудования и установила рекомендации, какое давление должно быть в системе отопления. И этим рекомендациям нужно следовать.

Поэтому, если в контуре установлен циркуляционный насос, давление в системе отопления в частном доме должно быть повышенным. Иначе его и крыльчатку придется менять по несколько раз в течение отопительного сезона.

Выбор оптимального давления

Казалось бы, наилучшим решением было бы дополнительно поднять рабочее давление в системе отопления. Можно было бы не бояться кипения воды в теплообменнике или преждевременного износа крыльчатки циркуляционного насоса. Но в этом случае появляются более серьезные технические проблемы:

1. Увеличивается нагрузка на пневмогазовый клапан, уменьшается его ресурс.
2. Нужно увеличивать толщину стенки теплообменника.
3. Необходимо увеличивать запас прочности корпусов датчиков протока, давления, расхода воды.

Кроме того, нужно было бы делать более массивным расширительный бак и более толстой мембрану внутри его. В целом котел получился бы намного массивнее и дороже. Поэтому рабочее давление в системе отопления повышают до уровня, гарантирующего нормальное функционирование всех агрегатов.

Нормализация давления

У гравитационной или самоточной системы отопления проблем меньше, чем у закрытой. Хотя бы потому, что в данной схеме отсутствуют компактные медные теплообменники и высокооборотные циркуляционные насосы.

Но даже в том случае, когда в доме установлен котел со стальным (нержавейка) или чугунным теплообменником, давление воды в системе отопления всегда повышенное. Обычно 1,2-1,5 бар.

Какое давление в системе отопления частного дома – это определяется системой регулирования. Например, в схемах с расширительным баком это значение равно 1,2 бара.

Тут все просто, расширительный бак или бочка устанавливается на чердаке частного дома или под потолком, на высоте 2,5-3 м. Водяной столб (труба плюс бак) создает дополнительно 0,2-0,3 бар. Любые скачки, увеличение или падение давления, вызванные нагревом воды и воздуха, компенсируются за счет водяного столба и жидкости расширительного бака.

Второй вариант – это системы отопления с гидроаккумулятором-компенсатором. Он выполняет аналогичные функции, но не за счет водяного столба, а благодаря каучуковой мембране внутри бака.

Для самоточных систем отопления важно иметь повышенное рабочее давление. Благодаря ему температура воды на выходе из теплообменника может достигать 95-97 ℃, без риска закипания жидкости. От этого зависит эффективность и КПД котла.

Температура воды на обратке должна быть минимальной – от этого будет зависеть скорость и самоточное (гравитационное) прокачивание теплоносителя и КПД системы отопления в целом.

Нормативный показатель и причины отклонения

Действующими нормативами определено, что система нагрева воды должна функционировать без кипения при температуре до 105-110 ℃. Поэтому нормативный показатель требует, чтобы давление при установившемся режиме работы системы отопления было не менее 1,1-1,15 бар, рекомендовано 1,2-1,3 бар.

Очищенная вода в теплообменнике котла закипит при 100 ℃. В реальности температура теплоносителя в системе отопления достигает 95 ℃. Поэтому в контуре намеренно поднимают давление, чтобы избежать закипания жидкости. Интенсивное выделение пузырьков пара может происходить в потоке воды по ржавым или загрязненным трубам или при сильном разгоне жидкости внутри контура.

В процессе работы системы отопления давление будет увеличиваться по мере разогрева воды и уменьшаться при остывании. Связано это с расширением микропузырьков воздуха, растворенных в теплоносителе.

Способ контроля и диагностика

Согласно требований Правил эксплуатации систем отопления и котельных установок, на всех водяных котлах должна быть установлена группа безопасности. Это комплект приборов, монтируемых на выходе из теплообменника котла:

• манометр для измерения давления потока горячей воды;
• термометр;
• автоматический клапан для сброса пара.

На некоторых моделях котлов дополнительный манометр и термометр может устанавливаться на трубе-обратке, в точке ее входа в теплообменник. Такие системы контроля применяются для гравитационных (безнасосных) систем отопления. Разница в температуре помогает оценить эффективность работы. Дополнительный манометр поможет определить закупорку контура.

В старых котлах с расширительным баком вместо манометра использовалась емкость, установленная в верхней части вертикальной трубы. Из нее выводилась водомерная трубка, по которой можно было определить высоту водяного столба и давление внутри системы отопления. В современных водяных котлах применяют расширительные баки-гидроаккумуляторы, стрелочные манометры и термометры.

Давление в закрытой системе отопления

Современные газовые котлы водяного отопления рассчитаны на эксплуатацию при давлении воды 1,5-2 бар для двухконтурных аппаратов с битермическим теплообменником, и 1,3-1,7 бар для моделей с отдельным теплообменным аппаратом горячей воды. Это несколько больше, чем для гравитационных систем.

Скорость водяного потока в теплообменнике выше, нагрев происходит с большей интенсивностью, поэтому давление должно быть выше.

В закрытых системах отопления повышенное рабочее давление благоприятно сказывается на интенсивности теплопередачи от горячих газов к теплоносителю (в теплообменнике) и от жидкости к алюминиевому корпусу радиатора отопления.

Для бытовой системы отопления домовладения можно условно принять, что на одном и том же котле и радиаторах повышение давления с 1,2 бар до 2 бар приводит к улучшению теплоотдачи на 10-15%.

Но 1,5 бар для котла с медным теплообменником считается оптимальным. Безопасная рабочая зона на манометре размечена до 2 бар. В пределах этого промежутка величина давления изменяется в процессе работы.

Уже после 3 бар котел отопления работает в зоне риска, могут выйти из строя отдельные узлы. При том, что вся система отопления (трубы и радиаторы) способна выдерживать большую нагрузку. По достижению 4 бар или 5 бар (в зависимости от модели) автоматика защиты отключит котел.

Особенно уязвимыми к высокому или низкому рабочему давлению считаются газовые котлы индивидуального отопления с битермическим теплообменником. Этот узел собран в виде пакета из медных пластин, между которыми протекает теплоноситель и нагреваемая вода. Если давление в водопроводе и контуре отопления отличается более чем на 30%, то возможно повреждение и разгерметизация теплообменного аппарата.

Причины падения показателей

Одной из проблем любой системы отопления считается безвозвратная потеря теплоносителя. Несмотря на то, что контур изолирован от внешней среды, утечка воды происходит постоянно.

Теплоноситель уходит через три основные точки:

• через расширительный бак;
• клапан удаления воздуха из контура отопления;
• краны Маевского на радиаторах отопления.

Каждый день через соединения и резиновые прокладки улетучиваются миллиграммы воды. Но даже при небольшой утечке давление может в работающей системе отопления снижаться на 0,1 бар в месяц на новых котлах, и 0,1-0,2 бар на котельном оборудовании старше 10 лет.

Причины резкого возрастания давления

Утечки воды приводят к уменьшению количества теплоносителя внутри отопительного контура. Эффективность работы котельного оборудования снижается. Если манометр покажет меньше 0,9 бар, то автоматика заблокирует котел. В этом случае приходится открывать подпиточный кран для тех моделей, которые работают на водяном теплоносителе, или закачивать антифриз в контур специальным приспособлением.

Первый вариант (на воде) более удобный, так как восполнить потерю водного теплоносителя можно одним поворотом крана. Но вместе с водой в отопительный контур попадает большое количество воздуха.

В 1 литре водопроводной воды при комнатной температуре растворено примерно 18-19 мл воздуха, из которых примерно треть приходится на кислород. В процессе подпитки контура внутрь каждый раз попадает 1-5 мл холодного (9-10 ℃) воздуха. Это немного, но при нагреве растворенный воздух выделяется и сильно расширяется в объеме. Соответственно нормальное давление резко увеличивается до 2,5-3 бар.

На новом котельном оборудовании попавшие в контур газы выдавливаются через клапан. На старых аппаратах это приходится делать вручную.

Методы контроля

Уровень давления в контуре необходимо периодически контролировать по встроенному манометру, независимо от схемы водяного отопления, разводки труб и модели котельного оборудования. При снижении на манометре Р<0,9 бар (например, зимой в доме открыли настежь окна) аппарат просто заблокируется из-за сильного переохлаждения. Жильцы дома всегда могут своевременно принять меры и запустить отопление.

Хуже ситуация, когда давление в теплообменнике и трубах начало плавно расти. В целом система отопления частного дома будет работать, пока автоматика не отключит горелку при Р=4-5 бар. Это уже критическая ситуация.

До того момента, пока произойдет блокировка, битермический или пневмогазовый клапан может выйти из строя. Поэтому при проведении настройки оборудования желательно, чтобы сервисный мастер установил верхний предел не более 3,5 бар.

Проверка герметичности

Работоспособность отопительного оборудования проверяется на этапе первого запуска. Первоначально мастер поднимает давление воды в контуре до рабочего уровня 1,5-2 бара. В течение 30 мин в холодном состоянии не должно быть никаких протечек. Если манометр показал снижение, то ищут место утечки воды. Иногда приходится сливать жидкость и опрессовывать воздухом с помощью насоса каждый радиатор.

Если котел и контур держат давление на холодной воде, то переходят к горячей обкатке при рабочей температуре и давлении в 1.5 раза выше нормы. Для этого меняют настройки на плате управления так, чтобы автоматика не заблокировала горелку на 3,8-4 барах. Последним этапом проверяют работу на низком давлении.

Все элементы системы имеют полуторный запас прочности, поэтому проверка герметичности не влияет на дальнейшую работу исправного котла. Опрессовка давлением – это, скорее, проверка работы датчиков давления, температуры, а также правильности срабатывания пневмогазового клапана и герметичности крана подпитки.

Возможные неисправности

Повышенное давление воды в трубах, радиаторе или теплообменнике всегда становится главной причиной появления мелких и неприятных проблем. Ремонтировать потекший котел на гарантии не удобно. Процесс замены неисправной детали может растянуться до недели, а зимой, когда сервисная служба забита заявками от клиентов, мастер может в лучшем случае дать совет или появиться через 7-10 дней после обращения.

Потек битермический теплообменник

Из всех возможных вариантов неисправностей котла потеря герметичности пластинчатым теплообменником считается наиболее тяжелым случаем. Замена на ремонтный узел выполняется быстро, но часто его невозможно заменить без демонтажа котла. Особенно, если битерм потек в отопительный период.

Поэтому, если на торце битермического теплообменника выступает вода, нужно покупать новый и ждать окончания сезона или теплых дней, когда отопительное оборудование можно остановить на 2-3 дня. Заодно можно промыть основной теплообменник.

Если же битерм потек сильно, и нет возможности удержать давление в системе, то можно временно использовать самодельный хомут. Конструктивно он представляет собой две стальные пластины, соединенные между собой по углам четырьмя резьбовыми шпильками М8, длиной по 150 мм.

Установка выполняется следующим способом:

1. Останавливаем котел, сбрасываем рабочее давление.
2. Место просачивания воды на битермическом теплообменнике зачищаем щеткой с жесткой щетиной. Обрабатываем растворителем Р-646.
3. Поврежденное место закрываем автомобильным герметиком.
4. Через 45 минут укладываем пластины, прижимаем схватившийся слой силикона и фиксируем гайками на шпильках.

Если сделать все правильно, хомут может простоять 4-5 лет.

В любом случае, при первой возможности необходимо заменить поврежденный битерм на новый.

Неожиданно заблокировался котел из-за падения давления в контуре

На старом отопительном оборудовании бывают случаи резкого падения или увеличения давления без видимых на то причин. Такое случается при работе котла после длительного простоя, или когда набирали целую ванну горячей воды.

В обоих случаях причиной падения давления является пневмоклапан на расширительном бачке. Клапан – это обычный автомобильный золотник с ниппелем.

Со временем резиновое колечко высыхает, становится жестким и не держит воздух внутри бачка. Если котел заблокировался из-за низкого давления, достаточно отвернуть колпачок и подкачать воздух автомобильным насосом.

В том случае, если вода заполнила бачок больше, чем наполовину, нужно будет сбросить часть жидкости (100-150 мл), после чего подкачать воздух. Проще всего это сделать, отвернув на ½ оборота накидную гайку на сушилке в ванной комнате.

Рабочее давление в системе отопления – это единственный показатель, который владелец котла должен постоянно держать под контролем. Информация, отображаемая на манометре или информационном экране, поможет вовремя среагировать и избежать проблем с наиболее уязвимыми элементами – теплообменником и автоматическим газовым клапаном.

Расскажите о своем опыте регулирования давления в системе отопления. Какие проблемы возникали, каким способом выходили из затруднительного положения? Сохраните полезный материал в закладках, чтобы он всегда был под рукой.

Какое давление в системе отопления многоэтажного дома

Постоянное рабочее давление в системе отопления должно поддерживаться для обеспечения ее функционирования, заставляя теплоноситель циркулировать по трубам и отдавать энергию через теплообменники. Возникает давление в процессе нагрева воды и характеризуется как величина внутреннего воздействия на элементы отопительной системы (трубы, котлы и радиаторы).

Содержание

• 1 Виды давления
• 2 Как можно создать давление в системе отопления
• 3 Требования ГОСТ и СНиП
• 4 Норма
• 5 Методы контроля
• 6 Параметры нормального давления для дома
• 7 ГОСТ, СНиП и прочие страшные документы: какое давление должно быть в системе отопления многоквартирного дома?
  • 7. 1 Рабочее значение
  • 7.2 Минимальное значение
  • 7.3 Какие должны быть нормативы ГОСТ и СНиП для многоквартирных домов
  • 7.4 Факторы, определяющие показания
  • 7.5 Проверка нормы в многоэтажных зданиях
  • 7.6 Способы поднять давление
• 8 Давление в системе отопления
• 9 Как поднять давление в котле самостоятельно? (видео)
• 10 Какое должно быть рабочее давление
• 11 От чего зависит давление в системе?
• 12 Устранение перепадов
• 13 Сколько стоит обслуживание и кто его оплачивает
• 14 Падение давление в отопительном контуре

Виды давления

Различают:

• статическое давление — постоянная величина, зависит от высоты столба, не подвержена воздействию перепадов температур и возникает лишь вследствие влияния гравитации (вода любой температуры давит на стенки труб), значение этого параметра увеличивается на 1 атм при подъеме на каждые 10 м;
• динамическое — подвержено снижению/росту, что является следствием изменения свойств горячей воды при нагреве, а дополнительно на эту величину оказывает воздействие работа насосов, которые обеспечивают принудительное продвижение теплоносителя по трубам.

Давление в системе отопления многоэтажного дома: разновидности и нормы Давление в системе отопления многоэтажного дома: как оно работает? Рабочее давление в системе отопления многоквартирного дома (зачем и какое должно быть, его потери), проверка своими руками: инструкция, фото и видео-уроки, цена Давление в системе отопления многоэтажного дома: как оно работает? Давление в системе отопления: в частном, многоквартирном доме Рабочее давление в системе отопления многоквартирного дома (зачем и какое должно быть, его потери), проверка своими руками: инструкция, фото и видео-уроки, цена

Динамическое давление зависит не только от температуры жидкости и параметров насосного оборудования, но и регулятора, благодаря которому осуществляется распределение горячей воды в системе. Учитывая, что все перечисленные факторы постоянно изменяются, давление периодически снижается и возрастает. Данный параметр должен контролироваться, т. к. при существенном падении уменьшится скорость продвижения жидкости по трубам, что приведет к остыванию коммуникаций, а вместе с тем и остановке насосов. При повышении давления увеличивается риск поломки оборудования.

Существует еще одна разновидность. Рабочее давление комбинируется из перечисленных нагрузок (статического и динамического). Благодаря этому обеспечивается нормальная работа системы отопления, а риск возникновения аварийной ситуации снижается.

Как можно создать давление в системе отопления

Если рассматривать пример создания давления в отопительной системе закрытого типа, то создать для общего контура расчетное давление будет несложно. Для этого используется три шага:

1. Опрессовка, которая выполняется путем заполнения контура теплоносителем через перемычку, соединённую с водопроводом. Данный процесс сопровождается нагнетанием давления системы отопления до величин, в 2-3 раза превышающих рабочие показатели. Опрессовка выполняется, чтобы избежать перепадов давления и вытеснения попавшего в магистраль воздуха. При операции должен производиться непрерывный контроль параметров по манометру.
2. Проверка тепломагистрали на герметичность и наличие течей. Проверка проводится двумя этапами. Вначале идет холодный этап – давление в магистрали постепенно повышается (между повышениями интервал времени составляет 15 минут), пока не будет достигнуто минимальное рабочее значение показателей в контуре. По истечении 30 минут начальное давление должно удерживаться с погрешностью не более чем на 0,06 МПа в сторону уменьшения. По истечении двух часов изменения не должны превышать 0,02 МПа. Горячий этап проводится после подключения к магистрали рабочего котла. Испытательное давление должно быть установлено на максимальном рабочем уровне. Фиксируемые значения должны оставаться такими же, которые были сделаны согласно первоначальному расчету.
3. Создание рабочего давления, для чего достаточно после опрессовки сбросить лишний объём теплоносителя через любой вентиль или воздушный клапан (воздушник).

Важно! Испытание на герметичность должно проводиться после трех суток эксплуатации отопительной системы.

Как только все испытания успешно проведены, а нарушения герметичности (если такие имелись) устранены, можно продолжать эксплуатацию системы.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Норма

Для автономной отопительной системы частного дома нормальным считается давление от 0,7 до двух атмосфер.

Конкретная величина рассчитывается еще при проектировании в зависимости от характеристик оборудования, особенностей теплосети, количества этажей. Показатель выше двух атмосфер считается критическим. Если давление достигнет трех атмосфер, произойдет авария. Соединения станут негерметичными, система выйдет из строя.

Обязательным условием, которое дает основание считать давление нормальным, является необходимая разница между показателями в прямой и обратной трубах. Она должна составлять от 0,3 до 0,5 атмосфер.

Методы контроля

Для мониторинга давления в СО применяют специализированные приборы – манометры, которые в режиме реального времени показывают все изменения данного значения. Конструктивно, данные устройства могут нести чисто информативную функцию, или быть оснащены контактной группой, коммутирующей работу некоторых элементов СО. Например, при повышении давления выше номинального, контакты манометра размыкаются, что приводит к остановке работы теплогенератора.

Важно! Для оперативного мониторинга состояния СО устанавливаются манометры: на обвязке котлоагрегата; на вход и выход насосного оборудования; по сторонам регулятора давления воды в системе отопления. Кроме этого, специалисты рекомендуют устанавливать манометры на разветвлениях участков; по сторонам грязевиков; в нижней и верхней точке СО.

Как известно, при нагреве теплоноситель расширяется, вследствие чего его объем увеличивается. За компенсацию объема расширяющегося теплоносителя и резкий скачек давления отвечает расширительный бак, который, может быть закрытого или открытого типа.

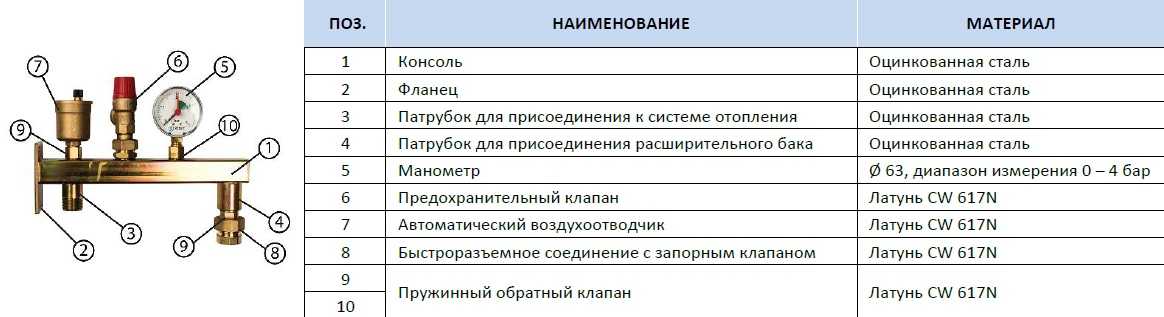

Для поддержания значений рабочего и номинального давления, в СО входит, так называемая группа безопасности, которая состоит из манометра, автоматического воздухоотводчика и подрывного клапана.

Параметры нормального давления для дома

Конечно, все зависит от типа дома, потому что сравнивать частные и многоквартирные здания не имеет смысла. Даже этажность дома определяет нормативы требуемого давления. Например, для домов в пять этажей нормальным считается давление 2–4 атм. В девятиэтажках давление должно подниматься до 5–7 атм. Различие обусловлено напором горячей воды, которую нужно доставить на верхние этажи.

В частном доме с автономной системой отопления давление может и вовсе составлять всего лишь 0,75 атм. Обычно необходимые параметры указываются в документах на отопительный котел.

При указанных параметрах давления должна обеспечиваться температура в квартирах не менее 22 градусов, в местах общего пользования – 15.

ГОСТ, СНиП и прочие страшные документы: какое давление должно быть в системе отопления многоквартирного дома?

Давление в системе отопления регламентируется двумя документами: строительными нормами и правилами, и государственными стандартами.

Перед разработкой системы отопления следует ознакомиться с нормативными документами. На всякий случай, лучше пригласить специалистов, которые помогут с созданием обвязки.

ontakte

Odnoklassniki

Существует три показателя:

1. Статическое, которое принимают равным одной атмосфере или 10 кПа/м.
2. Динамическое, учитываемое при использовании циркуляционного насоса.
3. Рабочее, складывающееся из предыдущих.

Первый показатель отвечает за давление в батареях и трубопроводе. Зависит от длины обвязки. Второй возникает в случае принудительного движения жидкости. Правильный расчёт позволит системе работать безопасно.

Рабочее значение

Характеризуется нормативными документами и представляет собой сумму двух составляющих. Одна из них — динамическое давление. Оно существует лишь в системах с циркуляционным насосом, что нечасто встречается в многоквартирных домах. Поэтому в большинстве случаев, за рабочее принимают значение, равное 0,01 МПа за каждый метр трубопровода.

Минимальное значение

Выбирается как количество атмосфер, при которых вода не закипает, если нагрета свыше 100 °C.

Температура, °С	Давление, атм
130	1,8
140	2,7
150	3,9

Расчёт производится следующим образом:

• определяют высоту дома;
• добавляют запас в 8 м, что предотвратит проблемы.

Так, для дома в 5 этажей по 3 метра каждый, давление составит: 15 + 8 = 23 м = 2,3 атм.

Какие должны быть нормативы ГОСТ и СНиП для многоквартирных домов

Документы оговаривают диапазоны, обеспечивающие отопление здания. Показатели рассчитаны для поддержания температуры около 20 °C при влажности порядка 40%.

Для их достижения на стадии подготовке к строительству разрабатывается проект. Выделяют три значения рабочего давления:

• 2—4 атм для домов до 5 этажей;
• 5—7 для 6—9;
• 12 и выше для 10-этажных и больших строений.

Факторы, определяющие показания

Современные дома оборудованы элеваторами, которые разделяют сеть на части. Их цель — смешать потоки воды разной температуры. Они оборудованы регуляторами, при помощи которых управляют соплами. Это влияет на определение давления: частично закрытый узел изменяет показатель.

Рабочее давление в системе отопления многоэтажного дома Давление в системе отопления частного дома Давление в городской системе отопления – Какое давление в системе отопления многоэтажного дома должно быть — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения в Москве | Интернет-магазин Terman-s. ru Отопление многоэтажных (многоквартирных) домов Давление в системе отопления многоэтажного дома: разновидности и нормы Отопление многоэтажных (многоквартирных) домов

Достичь значений, указанных в ГОСТ, также мешают следующие факторы:

• Мощность приборов, установленных в здании, редко подходит под расчёты, проведённые перед началом работ.
• Состояние оборудования. В течение эксплуатации оно изнашивается.
• Диаметр трубопровода. Иногда, при ремонте, участок обвязки заменяют, выбирая другой размер, что приводит к падению давления.
• Расположение квартиры: чем дальше от магистрали и котла, тем больше шанс снижения показаний.

Проверка нормы в многоэтажных зданиях

Осуществляется манометрами в трёх точках:

• на подаче, около котла, а также на обратке в аналогичной точке;
• возле всего используемого оборудования: насосов, фильтров, регуляторов и прочего;
• на магистрали около котельной и у отвода к дому.

Требования к показателям определены ГОСТ и СНиП.

Способы поднять давление

Централизованное отопление проверяют холодной водой. Если обнаруживается падение давления, необходимо вернуть его на прежний уровень. Затем делают испытание горячей водой.

• Ослабление резьбы путём нарушения сварных стыков.
• Остановка подачи в разные части обвязки.
• Уменьшение мощности системы на короткий срок.
• Осмотр вентилей на предмет пропускания рабочей жидкости.
• Нанесение мыла на соединения.

Внимание! Чтобы вернуть давление на нормальный уровень, рекомендуется обратиться к специалистам, особенно при обнаружении проблем в многоквартирном доме.

Посмотрите видео, в котором показано, как именно подается отопление в многоэтажный жилой дом.

Представляет собой разницу между значениями на подающей и обратной трубах. Для устойчивой работы системы это число должно находиться в диапазоне 0,1-0,2 МПа. Отклонение говорит о сбое и необходимости ремонта.

Важно! Проблему ищут путём поочерёдного отключения частей обвязки. Если она не обнаруживается, внимание переключают на оборудование. Подробнее о перепадах написано в СНиП 41-01-2003.

Постоянство этого показателя зависит от расчётов и следующих моментов:

• расположения подачи;
• диаметра труб;
• присутствует запорная арматура.

Оцени статью:

Средняя оценка: из 5. Оценили: 3 читателя.

Поделись с друзьями!

ontakte

Odnoklassniki

Давление в системе отопления

Кроме него есть динамическое давление, создаваемое циркуляционным насосом или конвекционными потоками в гравитационных системах отопления.

И все же в реальных условиях давление в системе отопления в частном доме намеренно повышают, ведь это позволяет снизить гидродинамическое сопротивление труб и радиаторов, препятствует попаданию воздуха внутрь, который может полностью остановить циркуляцию теплоносителя. Остается выяснить, каким должно быть параметр и что от этого зависит.

С помощью манометра регистрируется избыточное давление в трубах свыше естественного атмосферного и именно с ним предстоит оперировать в дальнейшем для диагностики и настройки системы отопления.

Как поднять давление в котле самостоятельно? (видео)

• Пластиковая бутылка, лучше прозрачная. Нужно выбирать только известные марки, чтобы пластик был прочный;
• Золотник для бескамерной резины авто;
• Лерка, которой будет нарезаться резьба;
• Запорный сантехнический кран;
• Шланг.

1. Нарезать на горлышке бутылки резьбу. При этом желательно держать не за саму бутылку, а воспользоваться разводным ключом и зажать ее за «юбочку» ниже горлышка;
2. Ввинтить в горлышко бутылки кран через накидную гайку. В ней необходимо предусмотреть резиновую прокладку;
3. Установить золотник. В дне бутылки под него нужно просверлить отверстие. Затем надеть деталь на спицу и завести ее внутрь бутылки, а там вставить в отверстие. На выходе из бутылки со стороны дна зажать его гайкой;
4. Проверить самодельное приспособление на давление. Это необходимо выполнить, чтобы проверить уровень давления, которое оно может выдержать. В среднем она сдерживает 3 атм. Если нужно, чтобы она выдержала большее давление, ее стенки нужно обмотать строительным скотчем, это придаст ей большую плотность;
5. Подключить бутылку с помощью крана к системе отопления. Предварительно перед этим набрать в нее воду;
6. Накачать давление в бутылке обычным насосом. При этом воздух вытесняет из нее жидкость, и она поступает в систему котла.

Какое должно быть рабочее давление

На практике давление выбирают как можно больше, чтобы снизить динамические нагрузки и сопротивления труб и радиаторов, но не выше предела, который может выдержать самый слабый элемент в системе.

Нормированных значений для автономной системы отопления не существует, и выбор оптимального уровня определяется индивидуально.

Схема открытой системы отопления

Для открытой системы отопления расширительный бак, устанавливаемый в верхней точке контура, своей позицией и уровнем воды в нем задает рабочее давление всего контура.

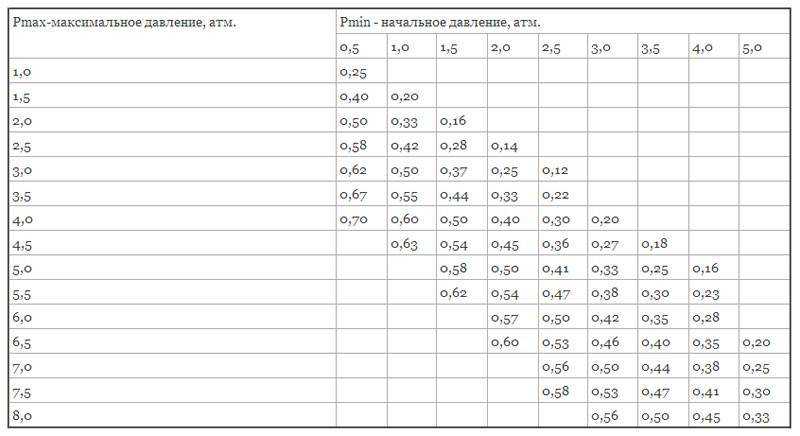

Его объем подбирается не меньше 10% от всего объема контура отопления, а располагают бак на высоте примерно 3-5 метров над трубой верхней разводки.

На практике установлено, что с повышением давления в трубах до 2,4 бар, динамическое сопротивление для естественной циркуляции снижается. Более высокие значения наоборот ухудшают ситуацию.

Нормальным диапазоном значений для систем отопления частного дома считается от 1,5 до 2,5 бар, причем ориентируются по верхнему допустимому пределу рабочего давления для самого слабого звена. Предохранительный клапан отсекает верхнюю границу, чтобы избежать разрыва труб или радиаторов.

Перепад давления в начале контура, если идти от горячего выхода котла, и в конце на холодном вводе должен составлять примерно 0,3-0,5 бара, что соответствует нормальному напору, поддерживающему циркуляцию теплоносителя.

Так как давления в трубах не должно опуститься ниже одной атмосферы, что привело бы к активному выделению растворенного газа в жидкости.

В зависимости от расположения расширительного бака в воздушной камере следует задать давление с учетом перепада под действием напора, заданного циркуляционным насосом.

Схема закрытой системы отопления: 1. Котел; 2. Клапан; 3. Терморегулятор; 4. Радиатор; 5. Балансировочный клапан; 6. Расширительный бак; 7. Шаровый кран; 8. Фильтр; 9. Насос; 10. Манометр; 11. Пердохранительный клапан.

Если все компоненты в контуре уже подобраны и согласованы, то нормальное давление настраивается при первом запуске как среднее значение с охватом характеристик всего оборудования: котла, циркуляционного насоса, расширительного бака, радиаторов и труб разводки.

Сложив вместе все допустимые диапазоны, достаточно выбрать узкую полосу в пересечении и определить его середину как номинальное значение. Одновременно сравнивая максимально допустимые значения, определяется настройка предохранительного клапана.

От чего зависит давление в системе?

На рабочие характеристики влияют многочисленные факторы, среди которых выделяют:

Давление в системе отопления: в частном, многоквартирном доме Давление в системе отопления многоэтажного дома: разновидности и нормы Давление в системе отопления многоэтажного дома: как оно работает? Какое рабочее давление в системах центрального отопления в многоквартирном доме? Давление в системе отопления многоэтажного и частного дома: нормативы, причины перепада Давление в системе отопления многоэтажного дома – каким оно должно быть? – Журнал строителя

• Уровень износа отопительного оборудования – насоса и генератора;
• Диаметр труб, которые установлены в квартирах. Если они больше размера входящей трубы, то будет наблюдаться снижение давление в общей системе всей многоэтажки;
• Удаленность сооружения от источника тепла или котельной;
• Расположение квартиры относительно общего стояка. Если в ней переделывалось отопление, то нужно проверить правильность завязки его труб;
• Степень изношенности радиаторов и труб, как в квартире, так и в общем жилье.

Устранение перепадов

Устройство сопла элеватора

При понижении температуры обратного потока и изменении давления в трубах отопления в многоквартирном доме, регулируется диаметр сопла элеватора. При необходимости он рассверливается. Эта процедура должна быть согласована с предоставляющей услугу компанией (ТЕЦ или котельная). Нельзя допускать самодеятельности. В экстремальных ситуациях, когда под угрозой размораживание системы, из элеватора может полностью удаляться механизм регулировки. В этом случае теплоноситель попадает в коммуникации дома беспрепятственно. Такие манипуляции приводят к понижению давления в центральной системе отопления и значительному повышению температуры, до 20 градусов. Такое повышение может быть опасным для системы отопления дома и городских сетей в целом.

Повышение температуры рабочей среды из обратного потока связано с увеличением диаметра сопла, что приводит к уменьшению давления в отоплении многоквартирных домов. Для того чтобы понизить температуру, его следует уменьшить. Тут без сварочных работ не обойтись. Затем сверлом меньшего диаметра высверливается новое отверстие. Это уменьшит количество горячей воды в смесительной камере элеватора. Данная манипуляция проводится после остановки циркуляции теплоносителя. Если есть необходимость срочно, без остановки системы, уменьшить температуру обратки, частично перекрываются вентили. Но это может быть чревато последствиями. Металлические заслонки запорной арматуры создают барьер на пути теплоносителя. В результате повышается давление и сила трения. От этого увеличивается износ заслонок. В случае если он достигнет критического уровня, заслонка может оторваться от регулятора и полностью перекрыть поток.

Сколько стоит обслуживание и кто его оплачивает

В соответствии с законодательством РФ, расходы за установку счетчиков ложатся на плечи собственников жилого дома. Часто они изначально входят в состав платы за содержание и ремонт жилого помещения или в счет обязательных платежей. Расходы каждого владельца пропорциональны его доле в праве общей собственности.

Многих также интересует, сколько стоит опрессовка системы отопления в многоквартирном доме. Каждая фирма устанавливает собственные тарифы. Как правило, за основу берется площадь здания, от чего зависят остальные параметры:

Давление в городской системе отопления – Какое давление в системе отопления многоэтажного дома должно быть — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения в Москве | Интернет-магазин Terman-s.ru Давление в системе отопления многоэтажного дома Давление в системе отопления многоэтажного и частного дома: нормативы, причины перепада Рабочее давление в системе отопления многоквартирного дома (зачем и какое должно быть, его потери), проверка своими руками: инструкция, фото и видео-уроки, цена Давление в системе отопления многоквартирного дома Давление в системе отопления частного и многоэтажного дома, как поднять или сбросить давление

• протяженность трубопроводов;
• количество отопительных приборов;
• тепловая производительность;
• стоимость самих работ.

Падение давление в отопительном контуре

Мы уже знаем, что норма давления в системе отопления частного дома – это 1,5-2 атмосферы. В холодном состоянии это значение ниже. Включение контура подразумевает активацию циркуляционного насоса. Одновременно с этим начинается подогрев теплоносителя. Тепловое расширение жидкости вызывает небольшой рост. После прогрева контура датчик давления (манометр или термоманометр) покажет вышеуказанные цифры.

Система отопления под давлением хороша тем, что не обязательно следовать требованиям о соблюдении уклонов, заужений труб, высоты их расположения. При её строительстве используются недорогие тонкие трубы, прокладываемые под любыми углами – протекание теплоносителя обеспечивается циркуляционным насосом. Есть и другие плюсы:

• Не нужно следить за уровнем жидкости в контуре.
• Простота в монтаже.
• Возможность применения альтернативных теплоносителей.
• Возможность организации нескольких контуров.
• Возможность реализации системы тёплых полов.

Недостатком считается её зависимость от электросети – электроэнергия необходима для работы циркуляционного насоса.

Давление в системе отопления закрытого типа с циркуляционным насосом держится примерно на одном уровне, проявляя зависимость от температуры теплоносителя и включённого/отключённого насоса. Если оно начинает падать, это указывает на какие-то неполадки. Основные причины:

Повысить давление в системе отопления можно за счёт подачи дополнительного количества теплоносителя. Но прежде всего необходимо выявить причину падения и устранить поломку.

• Образование протечки в трубопроводах или радиаторах.
• Неисправность теплообменника котла.
• Повреждение мембраны в расширительном бачке.
• Наличие воздушных пробок.

Иногда давление в закрытой системе отопления падает из-за поломки циркуляционного насоса – по каким-то причинам он перестаёт обеспечивать требуемый напор. Такое часто происходит с недорогими моделями от малоизвестных брендов. Поэтому экономить на циркуляционных насосах не рекомендуется.

Поднять давление воды в системе отопление поможет более точная настройка циркуляционного насоса. Его необходимо отрегулировать так, чтобы добиться равномерного прогрева всего контура и не создать разрежение за самим насосом. О выборе режимов работы мы уже говорили в наших обзорах.

Все о статическом давлении в системах отопления и охлаждения

/ Все о статическом давлении в системах отопления и охлаждения

30 сентября 2020 г. Синди Хастингс

Сертифицированный специалист по системам отопления, вентиляции и кондиционирования воздуха, который либо устанавливает новое оборудование для обогрева и охлаждения, либо диагностирует проблемы в вашей существующей системе, может проверить ее статическое давление. Это один из наиболее важных факторов при проектировании ОВКВ, который дает профессионалам представление об общем состоянии и производительности системы домашнего комфорта.

Но что это такое и почему это важно? Компания Cardinal Heating & Air, ваш местный поставщик продуктов и услуг для систем ОВКВ и качества воздуха в помещениях, подробно изучает статическое давление в системах ОВКВ.

Что такое статическое давление в системах HVAC?

Понятие статического давления относится к механике жидкости, которая является ответвлением физики. Технически это относится к величине давления, измеренного в дюймах водяного столба, когда воздух проходит через объект. В контексте систем отопления и охлаждения это относится к сопротивлению потоку воздуха через внутренние компоненты и воздуховоды. Воздух, движущийся по системе HVAC, должен иметь большее сопротивление потоку; в противном случае воздух не будет циркулировать по воздуховодам.

Измерение статического давления в системах HVAC аналогично измерению кровяного давления. Показание 120/80 означает, что ваше сердечно-сосудистое здоровье в хорошей форме. Однако если оно начинает высоко подниматься до 140/90, то у вас повышенное давление. То же самое касается статического давления, но оно выражается в дюймах водяного столба. Показание 0,5 дюйма соответствует кровяному давлению 120/80, что соответствует требованиям систем HVAC. Однако показание 1,0 дюйма указывает на избыточное давление ограничения воздушного потока в оборудовании в 2 раза. Это эквивалентно показателю артериального давления 240/160, что является смехотворно высоким!

Проще говоря, оборудование HVAC с высоким статическим давлением не будет работать так эффективно, как должно, подобно сердечно-сосудистой системе человека. Но как узнать, имеет ли ваша система отопления и охлаждения высокое статическое давление?

Симптомы высокого статического давления

Несколько признаков указывают на возможную проблему статического давления в вашей системе HVAC. Если вы заметили какой-либо из них, обратитесь к местному подрядчику по ремонту систем отопления и кондиционирования воздуха для правильной диагностики. Ниже приведены индикаторы высокого статического давления:

• Увеличение счетов за электроэнергию. Система ОВКВ с правильным, сбалансированным давлением работает эффективно, обеспечивая постоянный комфорт в помещении. Если вы заметили, что ваши ежемесячные счета за электроэнергию неуклонно растут без явной причины, вам необходимо проверить устройство у специалиста по ОВКВ — возможно, оно страдает от высокого статического давления.
• Неравномерная температура в помещении. Горячие и холодные точки в вашем доме являются распространенным признаком высокого статического давления в вашей системе HVAC. Одна часть вашего дома может получать слишком много теплого или холодного воздуха, а в другой его недостаточно.
• Слишком много шума. Когда ваша система HVAC распределяет кондиционированный воздух в вашем доме, вы можете обнаружить, что он намного громче, чем обычно. Это признак более высокого статического давления. Здесь воздух проходит через возвратную решетку системы, воздуховоды и вентиляционные отверстия быстрее, чем обычно. Из-за уменьшения воздушного потока двигатель вентилятора устройства должен работать в два раза интенсивнее, чтобы прогонять через него воздух. Вы слышите громкий шум, потому что он работает на максимальной скорости.

Возможные виновники

Во время обслуживания HVAC подрядчик проверит статическое давление по крайней мере в двух точках всей системы. При этом технические специалисты могут сузить область, где происходит сопротивление. Ниже приведены некоторые из возможных причин высокого статического давления:

• Плохая конструкция воздуховодов. Плохо спроектированные или неправильно установленные воздуховоды либо слишком узкие, либо имеют слишком большой изгиб, наклон или провисание, что создает сопротивление воздушному потоку.
• Грязные воздуховоды. Засорение воздуховодов также создает сопротивление воздушному потоку, что приводит к высокому статическому давлению. Слишком много пыли и мусора сужают внутреннюю часть воздуховодов, препятствуя сбалансированному движению воздуха.
• Слишком малый воздухозаборник для возвратного воздуха. Слишком малый размер воздухозаборника для возвратного воздуха значительно затрудняет всасывание воздуха в систему двигателем вентилятора. Проблема становится очевидной, когда устанавливается новая система вентиляции и кондиционирования или ремонтируются и герметизируются воздуховоды.
• Однодюймовый гофрированный фильтр. Стандартный однодюймовый гофрированный фильтр в системах ОВКВ может существенно ограничивать воздушный поток. Чем он толще, тем больше сопротивление. Лучшей альтернативой было бы использование фильтрующей среды с низким перепадом давления, установка ультрафиолетовых ламп рядом с приточными воздуховодами или переход на высокоэффективный воздушный фильтр для твердых частиц (HEPA).

Низкое статическое давление

Если вы думаете, что высокое статическое давление является проблемой, то это полная противоположность. Это случается редко, но низкое статическое давление в системах HVAC может означать одно из двух. С одной стороны, вы, возможно, внесли улучшения, чтобы повысить энергоэффективность вашего дома. Некоторые обновления дома направлены на то, чтобы сжать ваш дом и добиться экономии энергии. Однако, если ваши воздуховоды все те же, вам может быть трудно поддерживать уровень комфорта. С другой стороны, магистральная линия вашего нагревательного и охлаждающего оборудования может иметь слишком большой размер.

В любом случае поток воздуха будет недостаточно сильным для обеспечения равномерного распределения кондиционированного воздуха. Одна сторона вашего дома теплая, а другая холодная. Ваш подрядчик по HVAC может порекомендовать перепроектировать и переустановить воздуховод, чтобы обеспечить сбалансированный поток воздуха.

Работа с профессионалами

Даже при перечисленных выше симптомах измерение статического давления в системе HVAC требует использования специального оборудования и определенного профессионального опыта. Это одна из причин, почему это является жизненно важным компонентом типичного соглашения о техническом обслуживании. Каждый раз, когда подрядчик посещает ваш дом для плановой проверки, специалисты снимают новые показания и сравнивают их с предыдущими.

Наша программа технического обслуживания Cardinal Heating & Air может помочь предотвратить поломки вашей системы HVAC и обеспечить ее оптимальную эффективность, даже когда срок ее службы приближается к концу. С их помощью вы можете получить льготное расписание, сниженный тариф на круглосуточное аварийное обслуживание, автоматические регулярные проверки один или два раза в год и душевное спокойствие, зная, что заводская гарантия на ваше устройство остается в силе.

Вы можете положиться на нас при выборе оборудования для отопления и охлаждения, включая водонагреватели, тепловые насосы и системы без воздуховодов. Позвоните нам сегодня по телефону (425) 827-9997 или заполните нашу контактную форму, чтобы запросить оценку.

Рубрики: HVAC С тегами: Охлаждение, Отопление, обогрев и охлаждение, HVAC, статическое давление

Статическое давление: что это такое? Какая разница?

Когда вы идете к врачу, медсестра всегда делает несколько измерений. Одним из них является ваше кровяное давление — это ключевой показатель сердечно-сосудистого здоровья.

Если ваше кровяное давление 120/80 или ниже, вы в хорошей форме. Но начните вползать в 140/90 территория, а у тебя проблемы.

Статическое давление в ваших воздуховодах работает так же. Точно так же, как высокое кровяное давление указывает на проблемы со здоровьем, высокое статическое давление указывает на проблемы с вашим оборудованием HVAC и воздуховодами. Что-то создает чрезмерную нагрузку на вашу систему, и она будет работать намного лучше, если вы определите проблему и устраните ее.

Ваше отопительное и воздушное оборудование прослужит дольше. Вам тоже будет намного удобнее.

Статическое давление буквально тормозит.

Системы HVAC, независимо от размера, предназначены для перемещения определенного количества воздуха. Воздуховоды также должны быть спроектированы таким образом, чтобы вся система работала должным образом и эффективно. Когда все спроектировано и установлено правильно, статическое давление находится именно там, где и должно быть. Вы даже можете назвать систему «здоровой».

К сожалению, в реальном мире все обстоит иначе.

Неправильная установка воздуховодов, плохая конструкция системы и выбор фильтров способствуют высокому статическому давлению. Во многих домах действует комбинация этих факторов. Пока вы не решите проблему со статическим давлением, ваша система никогда не заработает в полную силу и может выйти из строя раньше, чем вы ожидаете.

Тем временем вы можете столкнуться с:

• Шумные системы: Ограничение воздушного потока делает работу шумной. Чем больше статическое давление, тем громче ваша система. Вы слышите сотрясающий землю «свист» воздуха каждый раз, когда включается ваша система? Это, вероятно, из-за высокого статического давления.
• Неправильный поток воздуха: Вы когда-нибудь замечали горячие точки, холодные точки или воздух, который просто парит над регистром? Причиной часто является высокое статическое давление. Когда статическое давление высокое, система может перемещать слишком много (или недостаточно) воздуха на тонну, что приводит к некомфортным условиям во всем вашем доме.
• Отказ оборудования: Если вы никогда не заменяли двигатель вентилятора или компрессор, считайте себя счастливчиком. Это дорогой ремонт, и вы можете какое-то время остаться без отопления, кондиционера или отопления. Статическое давление, как мы вскоре рассмотрим, может привести к такому отказу.
• Сбой системы: В серьезных случаях статическое давление может резко сократить срок службы вашего оборудования. Если многие компоненты начинают выходить из строя, вы можете столкнуться с ситуацией, когда замена всего обходится дешевле, чем ремонт отдельных частей.

Возникли ли у вас какие-либо из этих проблем с системой HVAC в вашем доме в Атланте? Возможно, настало время для осмотра воздуховодов и испытания на статическое давление, и PV может помочь!

Свяжитесь с нами сегодня

Чтобы лучше понять проблему, представьте, что у вас есть компактный автомобиль. Хонда Цивик, скажем. Civic хорошо ведет себя на ровной гладкой дороге. Ничего не сдерживает.

Теперь немного увеличьте градиент. Есть некоторая нагрузка на двигатель автомобиля, но он все еще пыхтит нормально. Увеличьте уклон еще немного, и машина может начать сопротивляться. Теперь прицепите трейлер сзади — трейлер с лошадью. И продолжайте увеличивать градиент…

Вы поняли. В конце концов, сопротивление станет слишком большим для маленькой машины. Что-то сломается. Можно даже разбить машину.

Статическое давление очень похоже на это. Чем больше он увеличивается, тем больше сопротивления он добавляет к вашей системе. Правильное сопротивление гарантирует, что воздух движется так, как должен. Добавьте слишком много сопротивления, и у вас будут проблемы.

Что вызывает высокое статическое давление и что с этим делать?

Рад, что вы спросили! Вот некоторые из наиболее распространенных причин, по которым ваша система может иметь высокое статическое давление:

• Ваш 1-дюймовый гофрированный фильтр: Они есть у всех, но стандартные 1-дюймовые гофрированные фильтры могут существенно ограничивать поток воздуха. Они пытаются фильтровать много воздуха на небольшой площади, и чем толще (или выше значение MERV) фильтр, тем больше ограничение. Вот почему мы рекомендуем использовать фильтрующую среду с низким перепадом давления. Вы получаете необходимую фильтрацию без значительного увеличения статического давления. Если вы действительно обеспокоены аллергией, вы даже можете добавить ультрафиолетовые лампы в свои воздуховоды или установить фильтр HEPA. Все эти варианты предпочтительнее 1-дюймовых фильтров.
• Неправильная конструкция и/или установка воздуховода: Ограничения в воздуховоде могут способствовать повышению статического давления. Здесь могут быть виноваты провисшие гибкие воздуховоды, чрезмерные изгибы и провалы и другие ошибки при установке. Решение – переустановить или заменить воздуховод. Если это невозможно, установка двигателя вентилятора с регулируемой скоростью (вместо системы «вкл/выкл») обеспечит лучший поток воздуха, несмотря на проблемы с воздуховодом.
• Возвратный воздух меньшего размера: Этот вид подходит для неподходящих воздуховодов, но возвратный воздух меньшего диаметра создает уникальные проблемы. Ваш компрессор предназначен для перекачки хладагента под высоким давлением, но слишком мало возвратного воздуха может привести к тому, что система отправит жидкость обратно в компрессор, когда это не предполагается. В долгосрочной перспективе это сокращает срок службы вашего компрессора. Это также может привести к выходу из строя двигателя вентилятора — дорогостоящее решение. Решение состоит в том, чтобы добавить возврат или увеличить существующий возвратный канал.

Другая возможность заключается в том, что ваш фильтр действительно загрязнен. Если с момента последней замены прошло более 90 дней, отключите его, чтобы снизить статическое давление.

Несколько слов о низком статическом давлении

Мы только что много говорили о высоком статическом давлении, но низкое статическое давление также может быть проблемой. Хотя очень редко , низкое статическое давление обычно указывает на одну из двух разных вещей:

• Ваш установщик слишком большой размер магистральных линий. Мы видели это в некоторых старых домах. По какой-то причине (не было нужного оборудования в грузовике?), кто бы ни устанавливал магистральные трубопроводы, они оказались слишком большими.
• Вы внесли много улучшений в энергоэффективность. Возможно, вы затянули свой домашний конверт в попытке сэкономить энергию. В крайних случаях ваш обновленный дом может быть несовместим с вашими старыми воздуховодами. Раньше они были нормального размера, а сейчас не подходят.

В любом случае, вам, вероятно, будет трудно чувствовать себя комфортно. Поток воздуха недостаточно сильный. Вам будет жарко с одной стороны комнаты и холодно с другой.

Решение обычно заключается в изменении конструкции и переустановке воздуховодов.

Мониторинг статического давления

Статическое давление не из тех вещей, которые можно легко проверить без специального оборудования, желания сверлить воздуховоды и некоторого опыта. Это одна из причин, по которой люди нанимают такие компании, как мы!

Статическое давление — это одна из вещей, которую мы отслеживаем в рамках наших сервисных соглашений. Мы возьмем новые показания и сравним их со старыми точно так же, как медсестра делает с вашим кровяным давлением. Это действительно полезное измерение, потому что оно помогает нам устранять проблемы:

• Высокое статическое давление? Мы можем проверить, используете ли вы ограничительный фильтр или размер обратного канала слишком мал.
• Низкое статическое давление? Возможно, ваши воздуховоды слишком велики. Мы можем это проверить. Низкое статическое давление встречается редко, но не является чем-то неслыханным.

И так далее. Чем раньше вы проверите свое статическое давление, тем быстрее вы сможете устранить проблемы до того, как они приведут к отказу оборудования.

В ОВиК даже самые простые изменения могут иметь большое значение.
