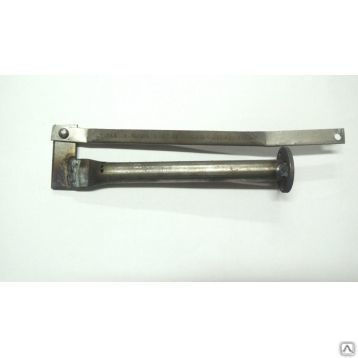

Замена биметаллической пластины на котле мимакс: Биметаллическая пластина Мимакс купить по цене 130 руб. с быстрой доставкой по России в каталоге интернет-магазина компании Вест

Газовые котлы Мимакс: обзор, модельный ряд, автоматика

Напольный стальной газовый котел Мимакс КСГ производства г. Таганрог имеет большое распространение в нашей стране в виду простоты устройства, экономичности и невысокой цены. Благодаря широкой линейке мощностей от 7 до 40 кВт данный тип котлов способен отопить частный дом или другое помещение общей площадью от 30 до 400 квадратных метров.

Кроме того, газовые котлы Мимакс отзывы имеют хорошие из-за своих компактных габаритов, довольно симпатичного внешнего вида и высокого КПД. Они могут работать, как на природном газе, и, при замене жиклеров (форсунок), на сжиженном газе.

Модельный ряд и описание газовых котлов КСГ «Мимакс»

Котлы таганрогского производителя различаются по области предназначения:

— одноконтурные

— двухконтурные

Одноконтурные напольные газовые котлы Мимакс предназначены только для отопления. Они имеют один контур, на тыльной стороне аппарата имеются штуцеры для подключения теплоносителя (прямая и обратка), диаметром 40 или 50 мм.

Эти котлы имеют маркировку КСГ.

Напольные газовые котлы Мимакс

В зависимости от мощности они могут обозначаться следующим образом: КСГ-7, КСГ-10, КСГ-12,5, КСГ-16, КСГ-20, КСГ-25, КСГ-31,5, КСГ-40. Что означают эти буквы и цифры?

КСГ — это Котел Стальной Газовый, цифры стоящие за этими буквами передают нам информацию о мощности данного теплового аппарата. Также котлы отличаются техническими характеристиками. Например, аббревиатура КСГ-10 говорит о том, что этот котел одноконтурный, мощностью 10 кВт, площадью обогрева до 90 квадратных метров.

Двухконтурные напольные газовые котлы Мимакс можно применять, как для отопления, так и для горячего водоснабжения. Они, соответственно, имеют уже два контура. Второй контур для горячего водоснабжения нагревается за счет основного теплообменника, где происходит нагрев самого теплоносителя. Вода в контурах не смешивается.

Двухконтурные котлы Мимакс по инструкции имеют несколько другое обозначение, а именно КСГВ. Расшифровка говорит о том, что это котел стальной газовый водогрейный (горячая вода). В магазинах вы можете встретить следующие варианты: КСГВ-12,5, КСГВ-16, КСГВ-20, КСГВ-25, КСГВ-31,5 и КСГВ-40.

Штуцера для подключения контура также расположены на задней стороне, и имеют диаметр 1/2 дюйма. Минимальная мощность двухконтурных котлов Мимакс составляет 12,5 кВт, в отличие от одноконтурных, у которых этот параметр равен 7 кВт.

Двухконтурные котлы, как и одноконтурные, имеют на лицевой стороне специальный термометр, который показывает значение температуры по шкале от 0 до 120 градусов Цельсия.

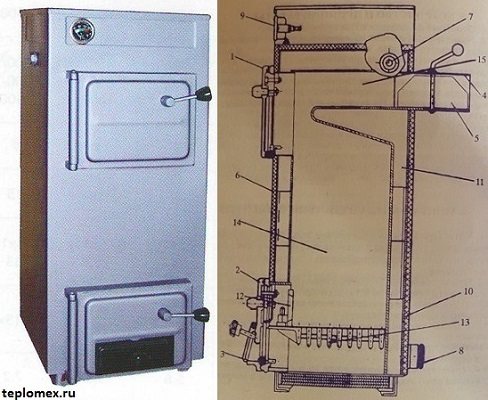

Устройство котла КСГ Мимакс

Как подобрать напольный газовый котел

КСГ Котлы Мимакс для отопления подбираются по площади дома и подразделяются по тепловой мощности. На российском рынке представлены модели от 7 до 40 кВт. Не забываем про правило 1 кВт на 10 кв.м, которое применяем и к жуковским котлам АОГВ.

Например, если нужно отопить частный дом площадью 100 кв. метров, то нужно покупать котел КСГ-12,5 или КСГ-16, если с запасом и т.д.

При выборе двухконтурного напольного котла нужно учитывать, что для получения нормального количества горячей проточной воды, вам необходимо купить котел мощностью не менее 20 кВт. Такой газовый котел выдаст примерно 7 литров воды в минуту, температурой около 35 градусов.

Это является недостатком большинства напольных двухконтурных котлов, т.к. для отопления небольшого дома, например, 50 кв.метров, вполне достаточно котла КСГ-7.

Использование теплового аппарата мощностью 20 кВт, в данном случае, получается несколько не рациональным, ввиду большего потребления природного или баллонного газа. Или же необходимо приобрести настенный двухконтурный газовый котел с хорошей производительностью горячей воды.

Автоматика для газовых котлов отопления КСГ

Напольные котлы КСГ выпускаются с двумя типами газовых горелок:

— газогорелочное устройство АГУ-Т-М

— газогорелочное устройство АГУ-Т-Э-И(Р) тип Euro SIT

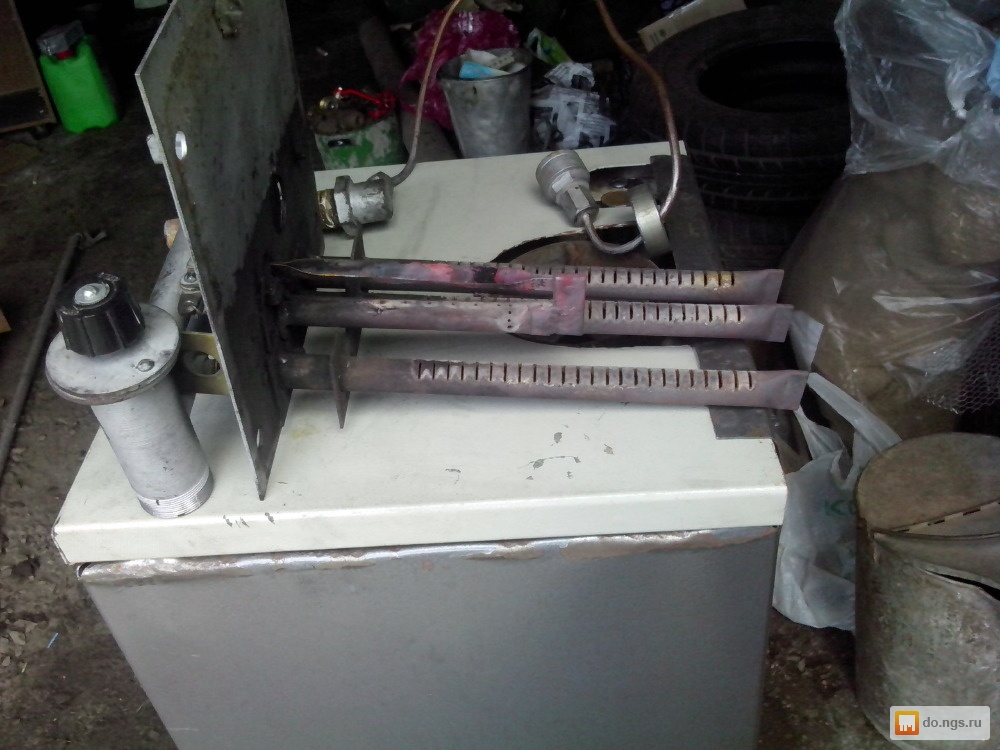

Котел КСГ с автоматикой АГУ-Т-М

Устройство АГУ-Т-М состоит из следующих основных элементов:

— газовый клапан с кнопкой запуска
— блок-кран с ручкой регулировки
— газораспределитель
— термобаллон
— термодатчик

Как правильно пользоваться автоматикой типа АГУ-Т-М

1. Перед тем как поджечь запальник, отодвигаем заслонку.

2. Нажимаем кнопку газового клапана и поджигаем запальник. В это время происходит нагрев биметаллической пластины.

3. Не отпуская кнопки, ждем несколько секунд пока рычаг не переместится в положение «на кнопке».

4. Далее отпускаем кнопку и выставляем необходимую температуру при помощи ручки управления.

Устройство АГУ-Т-Э-И(Р) тип Euro SIT

Данный вид автоматики котла предполагает розжиг, как от спички или зажигалки, так и от специального пьезоэлемента. Для регулировки температуры теплоносителя в котле предназначена ручка со шкалой. При запуске котла просто выставляете ручку в нужное положение и нажимаете на кнопку пьезо.

Котел КСГ с автоматикой Euro SIT

Автоматика с пьезорозжигом является полностью энергонезависимой, также как и простая автоматика типа АГУ-Т-М.

Возможные неисправности в работе газовых котлов КСГ Мимакс:

1.

Самопроизвольное отключение котла

Попробуйте прочистить дымоход, возможная причина — плохая тяга

2. Плохо нагревается вода

Проверьте правильность настройки автоматики котла

3. Вода в системе отопления недостаточно нагревается, в отличие от воды в самом котле

Недостаточное количество теплоносителя в системе или неправильный монтаж системы отопления

nomortogelku.xyz

Читайте также:

Основные неполадки, ремонт и регулировки котла Мимакс

_______________________________________________________________________________________________________________

_______________________________________________________________________________

Скажите, как можно избавиться от небольшой проблемы. Смонтирован напольный газовый котел Мимакс КСГ 10 оборудованный автоматикой Евросит 630.

Если выполнить розжиг, то основная горелка горит ярко, но по прошествии 16-20 сек тухнет. Повторная процедура не приносит изменений. Что произошло?

Первым делом смотрите датчик тяги и термопару. Сделать диагностику контактов цепи. Осторожно разобрать запальное горелочное устройство и прочистить. Настройте пилотную горелку посредством снижения давления газа. Вероятно, тяга стала плохой, и из-за этого запальник имеет недостаток воздуха в момент разжигания основного горелочного устройства.

Изрядно начало коптить пламя и горелочное устройство все время горит, не тухнет. Температура выше отрегулируемой подняться не может, тогда как факел будет гореть. В аппарате много сажи. Местные газовщики сказали, что плохая тяга. Как можно устранить неисправность?

Скорей всего, имеет место нехватка воздуха. Следует провести техническое обслуживание. Снять горелочный узел, продуть и почистить жиклеры и горелку. Теплообменник следует очистить с внешней стороны.

Можете мне подсказать, почему котёл коптит? Как нужно поступить для устранения данной проблемы?

Вероятней всего, уменьшилась в топке. Можем посоветовать прочистить дымоходный канал.

Что нужно делать, объясните мне, когда котел Мимакс КСГ 12.5 перестал запускаться? Держу рукоятку управления, давлю клавишу разжигания, после удерживаю в этой позиции около 5 минут, начинаю отжимать, и аппарат затухает.

Видимо, трубка запальной горелки имеет засор. В данной ситуации рекомендуем Вам сделать техобслуживание. Другой причиной является окисление клемм на датчике тяги. Снять клеммы и очистить их от окисления.

Нарушение работы котла КСГ 40 с автоматикой Минисит 710. Когда нажимаешь на кнопку включения розжига, нет подачи газа на газогорелочное устройство. Что могло произойти?

Когда нажимается данная клавиша, газовое топливо направляется только лишь в запальную горелку, на главную горелку его приток не осуществляется.

Провели монтаж данного прибора. Немного напрягает процесс переключения с фитиля на главную горелку. Все время слышно три хлопка. Может это какая-то неполадка?

Видимо, требуется сделать регулировку газового клапана.

Ввели в работу агрегат этой же модели оборудованный автоматикой 710 Minisit, он отключается при нагревании ориентировочно семьдесят градусов. Кто-нибудь может помочь исправить неполадку?

Скорей всего, происходит включение датчика тяги. Нужно проверить дымоход.

Пять лет в эксплуатации прибор такой же модели. В начале недели нагрев прекратился на пятидесяти градусах, но факел усиленно горит. Какая может быть причина?

Похоже, засорился патрубок на подачу газа от узла автоматики на горелке, а также горелочная форсунка.

В нашем доме есть парапетный котел Мимакс КСГ 16 оборудованный автоматикой Eurosit 630. Неделю назад произошла у него поломка. Аппарат начинает затухать, как только на запальное устройство дует ветер. Не так давно менял термопару, но изменений нет. Какая причина?

Когда Вы включаете главную горелку, это вызывает снижение подачи газа на запальную горелку, то есть происходит срабатывание узла автоматики. Вы должны добавить подачу топлива на запальную горелку. Это может случиться часто в следствие снижения давления в отопительной системе. В некоторых случаях может быть ослабление тяги в дымоходе, если он сконструирован неправильно.

Скажите почему в нашем доме выключается данная модель, преимущественно, когда снаружи ветер и плохая погода. Как нужно решить вопрос?

Когда запускается запальник, ЭМК должен сработать в течении двадцати секунд. Когда запальный фитиль затухает, прерывание функции ЭМК наступает через 10 секунд, в это время Вы услышите щелчок.

Когда-то давно установил в доме котел КСГ 25. Дом невелик, площадь около тридцати метров квадратных. Как будто бы потребность маленькая, а теплоноситель не нагревается выше 60 градусов. В доме стоят две батареи по двенадцать секций. Никак не пойму, как увеличить температуру нагревания?

Чтобы исправить ситуацию установите циркуляционный насос. Часто происходит падение давления в газовом трубопроводе.

По каким причинам во время эксплуатации систематически возникает перегревание котла?

Основной источник – прекратилась циркуляция в отопительном контуре. Также возможно загрязнение фильтра либо чрезмерное количество воздуха в системе отопления.

Недавно случилась неисправность. Когда закрыть вентиль холодной воды и подать горячее водоснабжение, то выходит вода из отопительного контура. Подскажите причины?

Похоже, неправильно функционирует подпиточный клапан контура отопления. Он дает воде проходить по обоим трубопроводам. Когда есть давление воды в системе, то движения в обратную сторону не может случиться.

По какой причине агрегат начинает шуметь, булькать, а временами сильно воет и громко хлопает?

Жидкость в системе изрядно насыщена кислородом. В процессе нагревания выделяются пузыри воздуха, из-за чего вы слышите шум. Если прибор отрегулирован некорректно, может выть клапан газа либо байпас. Громкие хлопки при запуске указывают на неполадку системы розжига.

Провел в конце 2014 года установку напольного газового котла Мимакс КСГ 7. Где-то спустя полгода возник сбой. Пытаюсь настроить температурный режим, но он не удерживает его. Объясните, что это такое?

Очевидно автоматика неисправна, и когда повышается температура на 70 градусов, форсунки отключаются. Рекомендуется отрегулировать автоматику для правильного исполнения функций. Еще одной причиной может оказаться то, что Вы выбрали несоответствующую мощность прибора относительно площади отопления.

Произвели в октябре того года монтаж данного прибора. Перевели его на сжиженный газ. За 4 месяца потрачено приблизительно восемь куб.метров. В настоящее время внутри агрегата переизбыток отложений сажи, и еще коптит главная горелка. Что это означает?

Слишком много сажи в топочной камере показывает, что горелка плохо отрегулирована, и от этого газ сгорает не в полной мере. Также вероятен некачественный состав газовой смеси. Чтобы не коптила горелка, рекомендовано периодически проводить чистку с использованием воды.

В работе этот агрегат. Во время запуска горелочное устройство зажигается и неожиданно погасает. Я полагаю, что запальник не в порядке. Как можно устранить эту поломку?

Проверьте, появляется ли звук возникновения искры запальника, когда отсоединен провод на розжиг. Если нет, надлежит поменять запальный трансформатор. Если есть, произведите замену электрода розжига либо запальной горелки.

Буквально вчера возникла неполадка с парапетным газовым котлом КСГ П 10 Мимакс. Начала капать вода из него. Он исправно действовал всего 3 месяца. Может быть, кто объяснит, почему происходит течь?

Капать может по причине повышенного системного давления. Еще, вероятно, разрушение стенок теплообменника. Гидравлические удары тоже могут стать источником протекания в котлах.

Для загородного дома мы намерены осуществить установку этого агрегата. Поясните, каково номинальное давление поступления газа /метан/пропан/ у этих устройств?

В данном виде оборудования показатель заявленного давления подачи газа для метана/пропана равняется 150.0/300.0 Паскаль.

Ввели в эксплуатацию данный аппарат. Недавно произошел сбой в работе. Котел стартует, а в режиме отопления не греет. Что может случиться?

Скорей всего, скопление воздуха внутри батарей либо присутствует накипь в теплообменнике. Попробуйте его вымыть.

Используем в помещении данный прибор. До вчерашнего вечера работал хорошо. В настоящее время у него случилась поломка. Агрегат ежедневно перегревается. Как можно отремонтировать данную неполадку?

Вероятно, наросла накипь, вследствие чего забился проток. Просто необходимо почистить агрегат.

Совсем недавно обнаружилась неприятность с котлом отопления. Работал в общей сложности 2 месяца. После этого он резко завершил подъем настроенной температуры. Может, кто подскажет, что происходит?

В системе отопления газовое давление меньше требуемого. Необходимо осмотреть кран газа. Похоже, внутри много смазки. Просто уберите лишнее.

Подскажите, каким образом подкачивать бак расширителя?

Бак расширителя накачивается обычным подручным насосом до рекомендуемого по инструкции давления. Обычно примерный интервал от 1 до 1,5 бар. Перед тем, как подкачивать бачок, требуется слить теплоноситель из котельного прибора. Это выполняется через штуцер слива или через кран разбора воды, заглушив поступление горячего водоснабжения.

Газовый напольный котел Мимакс КСГ 20 не запускается. Пока прижимаем кнопку старта, горелка нормально работает. Как только не фиксировать кнопку, прибор выключается. В чем причина поломки?

Видимо, повреждена термопара либо поломка газового клапана. Еще может возникнуть уменьшение давления газа на впускной магистали. В некоторых случаях имеется нехватка напряжения электронной платы.

Напомните нам, какого рода сервисные работы необходимо провести в случае замены вида газа?

Сначала необходимо сделать замену форсунок основного горелочного устройства. После сменить напряжение модуляторного питания. По окончании выполнить регулировку параметров наибольшего и наименьшего давления.

Какой принцип действия имеет клапан защиты отопительной системы?

Данный клапан, настроенный на требуемое давление, защищает отопительную систему. Нельзя задействовать защитный клапан для сливания воды из системы.

Периодически возрастает давление системы отопления. В расширительном бачке давление понижаем до 2,1-2,3 атм. Может такое быть, что вода системы отопления проникает из труб горячего водоснабжения?

Рост давления в отопительной системе можно объяснить следующими главными причинами. Плохо отрегулировано давление для расширительного бака. Подпиточный кран протекает.

Обнаружилась проблема. Запуск происходит с трудом. Запальник загорается, а на основном газогорелочном оборудовании пламени нет. Никак не могу понять, какая это причина?

Похоже, неисправность механизма розжига. Вам требуется выполнить технический осмотр котла и чистку узла зажигания.

Кто-то может сказать, как исправить неполадку с дымоходной трубой? Уже двое суток произошла обратная тяга, из-за которой дым проникает немедленно в помещение. Дымоход делал я сам. Он выглядит как труба из металла. Наверное в чем-то встречаются недоработки.

Главным фактором выступает не верно сделанная конструкция дымохода. Возможно загрязнение сажей, которое заметно понижает его производительность. Кроме этого, желательно контролировать вытяжку в жилых помещениях.
