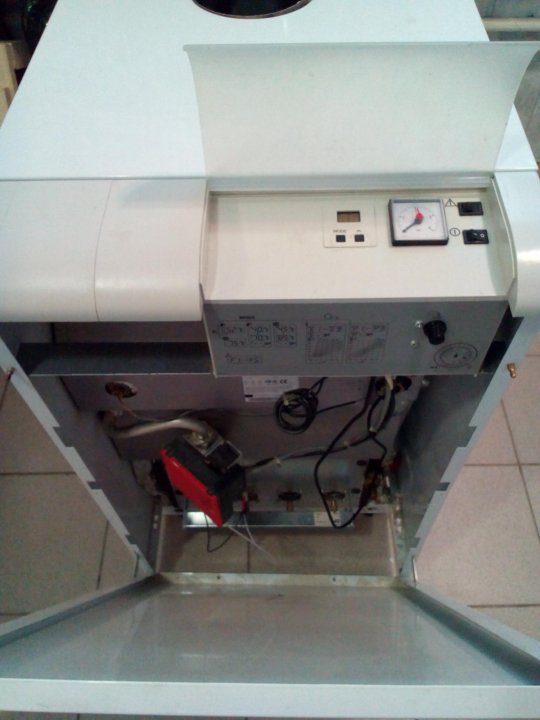

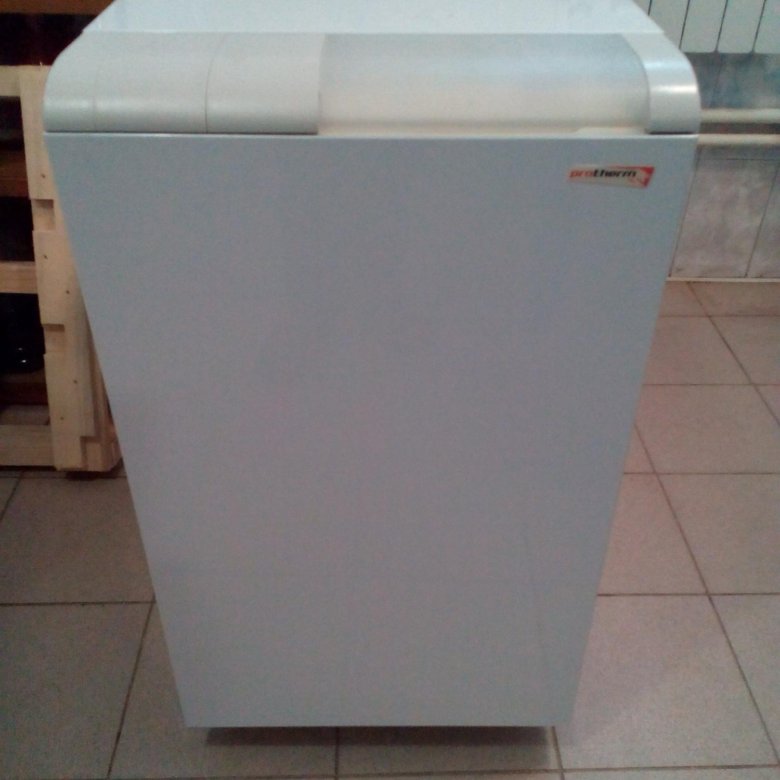

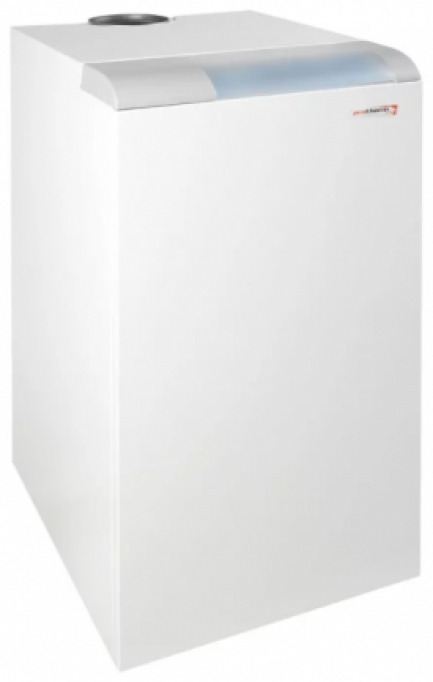

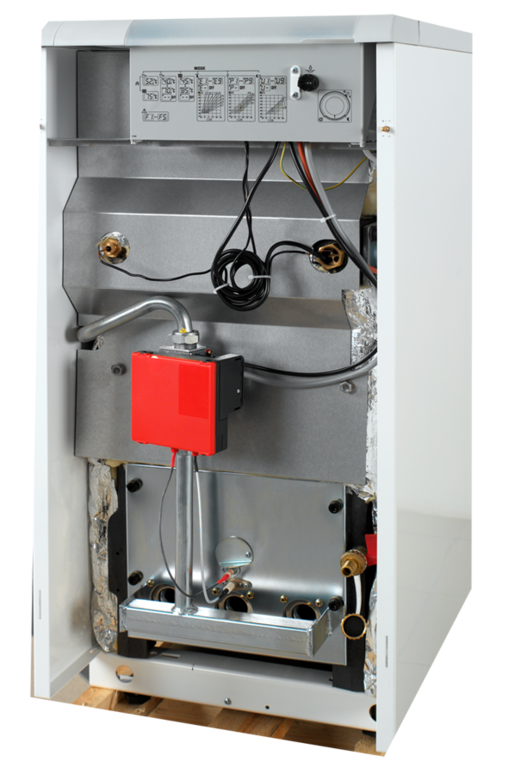

Список деталей и запасных частей для ремонта

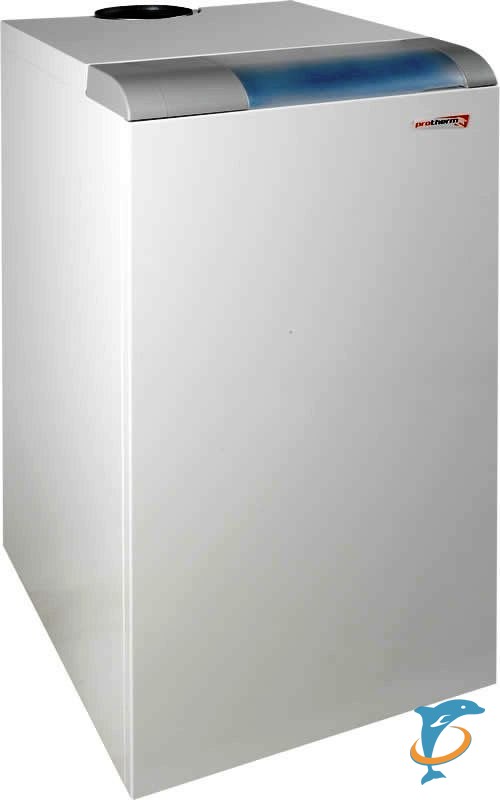

и сервиса газовых котлов Протерм Медведь 20,30,40,50 TLO.
Чугунный теплообменник 6 секций 20025263
Термометр 20025279

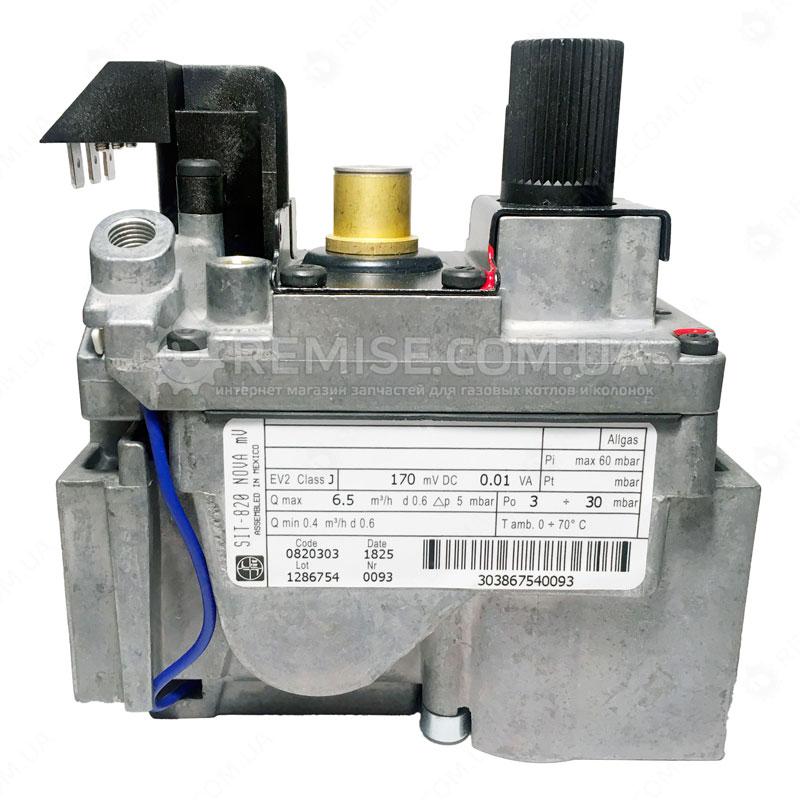

Газовый клапан 820 мВ SIT 20027516
Кнопка пьезорозжига NOVA 20027519

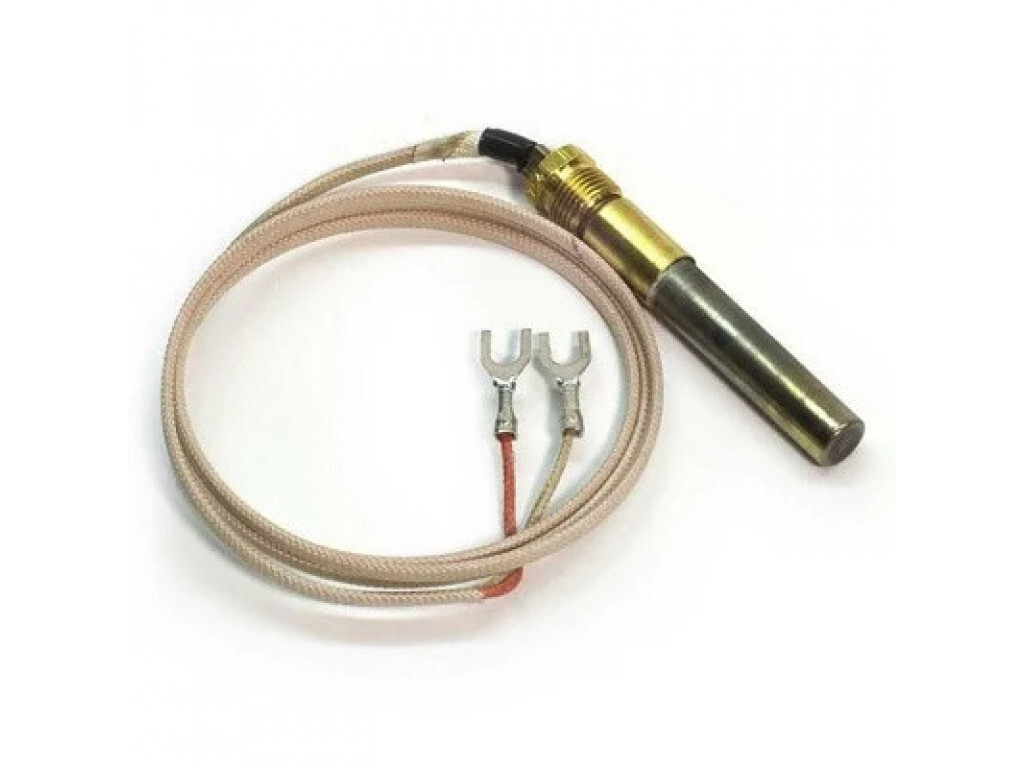

Термопара многократная 820мВ 20027521
Горелка запальная 820 мВ 20027524
Стекло 20027530
Термостат продуктов сгорания (позолоченные контакты) 20027536
Гильза для 4 датчиков 20027557
Термостат рабочий – позолоченные контакты 20027572
Термостат аварийный – позолоченные контакты 20027573
Термопара к 820 мВ 20027659
Гильза для 3 датчиков 20027662
Прокладка 24х15х2 (40,50) 20027665
Провод к электроду розжига 500мм 20033250

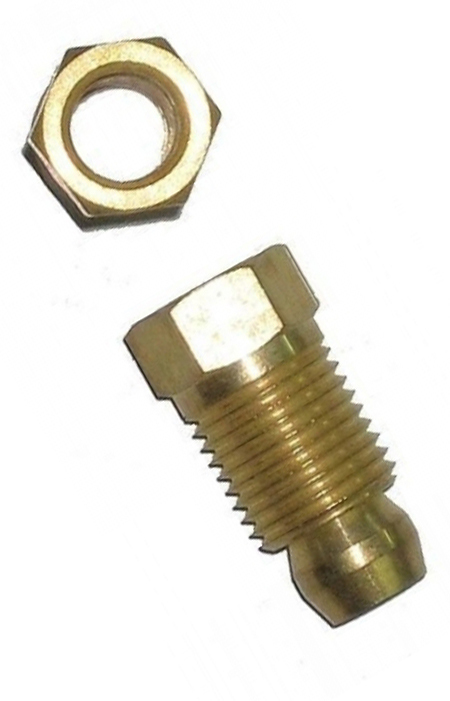

Винтовое соединение 6мм 20033251
Прерыватель термопары 20033255
Коннектор прерывателя термопары 820мВ 20033256
Форсунка для горелки 2,65мм (40,50) 20033277
Шаровой кран выход. 1/2 20033328
Зажим 20033365
Ограничительный винт 20033444
Ограничительная пружина 20033445
Ручки управления – D 20033454
Пружина термостата 20033458
Уплотнительный шнур 20033482
Зажим навеса 16 20033555
Изоляция стабилизатора тяги 30PLO 20033576
Стабилизатор тяги Protherm Медведь 20 TLO 20033601
Стабилизатор тяги 30 TLO 20033602
Чугунный теплообменник 3 секции 20033615
Чугунный теплообменник 4-х секционный 20033617
Заглушка панели управления 20033709
Отражатель 20 Li v.
13 20033797
Отражатель 30 Li v.13 20033798
Крышка KLO,PLO13 20033831
Заглушка KLO,PLO13 20033834
Панель блока управления PLO,KLO13 20033866
Изоляция стабилизатора тяги 20TLO 20033868
Переходник эл.коробки 20033904
Фиксатор панели Л+П 20033910
Заглушка PLO v.13 20033911
Отражатель 40 Li в.13 20033922
Отражатель 50 Li в.13 20033927
Изоляция стабилизатора тяги 40TLO 20033929
Секция теплообменник (левая) 20033941
Секция теплообменник (правая) 20033942
Секция теплообменник (средняя) 20033943
Ниппель 47×36-G1 20033944
Створка -II 20034066
Крепление панели облицовки 20034772
Трубка газовая (20, 30, 40, 50) 20034944
Фитинг 3/4″-1/2″ газ. (20-50) 20034946
Прокладка 14х10х1 Cu-плоская (в.14) 20035252
Панель облицовки (перед.) 30 Li v.13 20035587
Панель облицовки (перед.) 40KLO13 20035588
Панель облицовки (перед.) 50KLO13 20035589
Панель облицовки (перед.) 60KLO13 20035590
Панель облицовки (бок.
) P 20035591
Панель облицовки (бок.) L 20035592
Крепление кнопки пьезорозжига PLO 20035593
Панель облицов.(верх.) 20TLO15 20035594
Панель облицов.(верх.) 30TLO15 20035595
Панель облицов.(верх.) 40TLO15 20035596
Панель облицов.(верх.) 50TLO15 20035597
Стабилизатор тяги 40 TLO 20043103
Стабилизатор тяги котла Протерм Медведь 50 TLO 20043104
Чугунный теплообменник 5-ти секционный 20043121
Изоляция трубы котла 6/4″ вн.диам. 20043191
Клеммник ARK210/2 20043201
Уголок 90* 1 20043228
Уголок 90* 6/4 20043229
Уголок 90* 6/4 20043229
Переход 1″-1/2 20043231
Изоляция стабилизатора тяги 20PLO 20043345
Изоляция стабилизатора тяги 40 ТLО 20043346
Изоляция стабилизатора тяги 50ТLО 20043347
Отражатель 20 TLO 20043428
Отражатель 30 TLO 20043429
Отражатель 40 TLO 20043430
Отражатель 50 TLO 20043431
Трубка котла (подача) 6/4″ 40,50TLO 20043453
Трубка котла (обратка) 6/4″ 40,50 TLO 20043482
Крепление термостата 20043500
Изоляция стабилиз.
тяги 30TLO 20043520
Изоляция стабилиз. тяги 50TLO 20043555
Крепление термостата биметал. 20043577
Горелочные трубы 20043951
Основание горелки 20 ТЛО 20043965
Основание горелки 30TLO15 20043966
Основание горелки 40TLO15 20043967
Основание горелки 50TLO15 20043968
Изоляция горелки (котел Protherm Медведь 20 TLO) 20043969
Изоляция горелки 30TLO15 20043970
Изоляция горелки 40TLO15 20043971
Изоляция горелки 50TLO15 20043972
Изоляция теплообменника 20TLO15 20043973
Изоляция теплообмен.30TLO15 20043974
Изоляция теплообменика 40TLO15 20043975
Изоляция теплообмен.50TLO15 20043976
Корпус панели управления 20043981
Панель управления TLO15 20043982
Крепежный уголок Протерм Медведь ТЛО 20043983
Рампа UNI 30 кВт 20044557
Рампа UNI 40 кВт 20044558
Рампа UNI 50 кВт 20044559
Рампа UNI 60 кВт 20044560
Панель облицовки задн.50TLO15 20044695
Опора блока управлен.20TLO15 20044696
Опора блока управления 30TLO15 20044697
Опора блока управлен.
40TLO15 20044698
Опора блока управления 50TLO15 20044699
Трубка запальной горелки 20044700
Панель облицовки задний 20TLO15 20044701
Панель облицовки задн.40TLO15 20044926
Изоляция теплообмен.20TLO15 20118368
Изоляция теплообмен.30TLO15 20118369
Изоляция теплообмен.40TLO15 20118370
Изоляция теплообмен.50TLO15 20118371
Изоляция горелки 20TLO15 20118372
Изоляция горелки Protherm Медведь 30 TLO 20118373
Изоляция горелки 40TLO15 20118374
Изоляция горелки 50TLO15 20118375
Панель облицовки задн.20TLO15 20118376
Панель облицовки задняя 30TLO15 20118377
Панель облицовки задн.40TLO15 20118378
Панель облицовки задн.50TLO15 20118379
Панель облицов.(верх.) 20TLO15 20118380
Панель облицов.(верхняя) 30TLO15 20118381
Панель облицов.(верх.) 40TLO15 20118382
Панель облицов.(верх.) 50TLO15 20118383
Основание горелки 20TLO15 20118384
Основание горелки 30TLO15 20118385
Основание горелки 40TLO15 20118386
Основание горелки 50TLO15 20118387
Стабилизатор тяги 20PLOS,TLO 20118388
Стабилизатор тяги 30PLOS,TLO 20118389
Стабилизатор тяги 40TLO 20118390
Стабилизатор тяги 50TLO 20118391
Отражатель 20 TLO 20118392
Отражатель 30 TLO 20118393
Отражатель 40 ТЛО 20118394
Отражатель 50 ТЛО 20118395
Заглушка 3/4″ 20118396
Секция теплообмен.
(левая) 20118397
Секция теплообменника (правая) 20118398
Чугунный теплообменник-секционный 20118399
Чугунный теплообменник-секц. 20118400
Чугунный теплообменник-секц. 20118401
Чугунный теплообменник-6 секций 20118402
Отражатель 20 ТЛО 20118403
Отражатель 30 TLO 20118404
Отражатель котла Протерм Медведь 40 TLO 20118405
Отражатель 50 TLO 20118406
Панель облицовки (бок.) 20-50 PLO, TLO 20118494
Зажим 20137094
Термостат рабочий,позолоч. 0°-90°C 20137095
Термостат продуктов сгорания позолоч. 63°C, 20TLO 20137096
Термостат прод. сгор. позолоч. 110°C, 30-50TLO 20137097
Термостат аварийный, позолоч. 90°- 110°C 20137098
__________________________________________________________________________
_______________________________________________________________________________
Ошибки газовых котлов Ферроли
Ошибки газовых котлов Аристон
Неисправности и ремонт Ферроли
Эксплуатация и ремонт котлов Baxi
Ошибки газовых котлов Бакси
Ремонт и настройки котлов Китурами
Эксплуатация котлов Daewoo
Ошибки газовых котлов Беретта
Регулировки и ремонт Протерм Гепард
Ошибки газовых котлов Будерус
Ошибки газовых котлов Вайлант
Неисправности и ремонт Навьен
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции
_______________________________________________________________________________
Запчасти для котлов Бакси
Eco Compact 1.
14 F, 1.24 F
Eco Compact 18 F, 14 F, 24F
Luna-3 240 / 280 Fi
Luna-3 310 / 1.310 Fi
Luna-3 Comfort 240 Fi / 240 i
Luna-3 Comfort 310 Fi / 1.310Fi
Duo Tec Compact
Slim 1300 IN / FIN, 1230 IN
Запчасти для котлов Протерм
Гепард 23 MTV, MOV
Пантера 30 KTV
Пантера 25 KTV, KTO
Пантера 24 KOV
Ягуар, Рысь
Волк KSO / Бобер DLO
Запчасти для котлов Ферроли
Diva F24, F 13/16, F32
Domiproject F 24, 24D, 32
Pegasus 23, D 32, D 45
Запчасти для котлов Будерус
Logamax U072
Logamax U052 / U054
Logamax U042/U044
Logano G125
Logano G215
Купити запчастини для газових котлів Protherm за доступними цінами
На ринку опалювального обладнання є великий асортимент котлів для обігріву будь-якої будівлі. Всі пристрої об’єднує одна особливість — їм необхідно своєчасне обслуговування, заміна зношених деталей.
Якщо не проводити подібні маніпуляції вчасно, то в непридатність прийдуть великі вузли приладу, відновлення яких буде коштувати дорожче. Незалежно від того, великий чи незначний ремонт проводиться купувати потрібно виключно якісні деталі від відомого виробника. Саме такі запчастини для котлів Protherm пропонує придбати інтернет-магазин «ЗакСервис». Техніка даного бренду займає передові позиції на ринку приладів для опалення, тому сайт сформував великий асортимент деталей для відновлення її роботи. Запчастини для газових котлів, які представлені в каталозі, володіють певними перевагами.
Сучасні запчастини для газових котлів Prothem
- Всі вироби оригінальні, повністю відповідають заявленій марку обладнання, тому легко встановлюються.
- Виготовляють запчастини на котел з міцних якісних матеріалів, здатних витримувати будь-які навантаження в процесі експлуатації.
- Вироби не деформуються при високих температурах, для них не страшна волога і хімічні реагенти.
- Навіть при постійному активному використанні техніки вони не піддаються зносу.
На сторінці представлені такі затребувані запчастини для котлів Protherm — блоки розпалу, газові клапани, контроль полум’я. Є можливість придбати подібну продукцію з урахуванням конкретної моделі опалювального обладнання, розмірів і потужності приладу. Підбір нової деталі для підлогових котлів спрощує номер, який є на корпусі виробів. Адже для успішної роботи обладнання оновлені комплектуючі повинні бути ідентичними старим.
Як придбати запчастини на газовий котел Prothem
На сторінці інтернет-магазину купити запчастини для газових котлів можна за доступною ціною. На всі вироби надається гарантія якості від виробника. Компанія реалізує продукцію тільки тих брендів, які використовують у процесі створення продукції, інноваційні технології, проводять всі маніпуляції на сучасному обладнанні. В результаті клієнт отримує виключно якісні запчастини на газовий котел, які будуть виконувати свою функцію протягом тривалого часу.
Отримати товар в будь-якій точці країни можна завдяки оперативної доставки транспортними компаніями.
за порядкомза зростанням ціниза зниженням ціниза новизною
16243248
Купити
Купити
Купити
Купити
Купити
Купити
Купити
Купити
Купити
Купити
Купити
Купити
MUcTTje44cN9rBwqX_ZDRAI6XrRU0Dw6waVqT-aJCWw” data-advtracking-product-id=”767601362″ data-tg-chain=”{"view_type": "preview"}”>Купити
BJa-yr21wyqlWv3OVScxfAog5_8e3J9lR1MmGy4CweA” data-advtracking-product-id=”776573982″ data-tg-chain=”{"view_type": "preview"}”>Купити
1gBV-2Kdc4dzM5nSuwDE8t5mf088n5JyuNdxr_n8tJU” data-advtracking-product-id=”849405550″ data-tg-chain=”{"view_type": "preview"}”>Купити
X1-Xq8NtH0fSp9M_B0HaP9lMEDs0TQQI5EpfAuIyNY0″ data-advtracking-product-id=”854002246″ data-tg-chain=”{"view_type": "preview"}”>Купити
sKT01CzdAck-83ZK6GuGtcOl_jcIqxXRJlxHhq5FGNw” data-advtracking-product-id=”1147297593″ data-tg-chain=”{"view_type": "preview"}”>Купити
se0kteWIHYpQEbgWCC1FGS_UjqhRmp_pCvKScdC5n0A” data-advtracking-product-id=”1149165808″ data-tg-chain=”{"view_type": "preview"}”>Купити
mrTDf9QEfPSdBKU8XEB14S3Ce0FCbILHCeXEvYoE_I8″ data-advtracking-product-id=”1149172009″ data-tg-chain=”{"view_type": "preview"}”>Купити
DaQcTcBMUHXAIsm2NIPqBphxx-lQbE97EJhJV78o3yk” data-advtracking-product-id=”1203997263″ data-tg-chain=”{"view_type": "preview"}”>Купити
dgVw-XOD85kTWlxgVHLzPvIcnYph26lFUkXLgoA-h5g” data-advtracking-product-id=”1234999236″ data-tg-chain=”{"view_type": "preview"}”>Купити
BmVa2AnWIikcQVMWJh5w1TdISdE12pfEe1qAcdL5Ul4″ data-advtracking-product-id=”1286326277″ data-tg-chain=”{"view_type": "preview"}”>Купити
WXii2F22xVG5n02yif_Hshfxsuu5h88csh3oxzYoMTY” data-advtracking-product-id=”1286329523″ data-tg-chain=”{"view_type": "preview"}”>Купити
c_jgQssIFNO4z_5rwy6bKNs-mRmSpzSo_jwP_-zMyTk” data-advtracking-product-id=”1290916637″ data-tg-chain=”{"view_type": "preview"}”>Купити

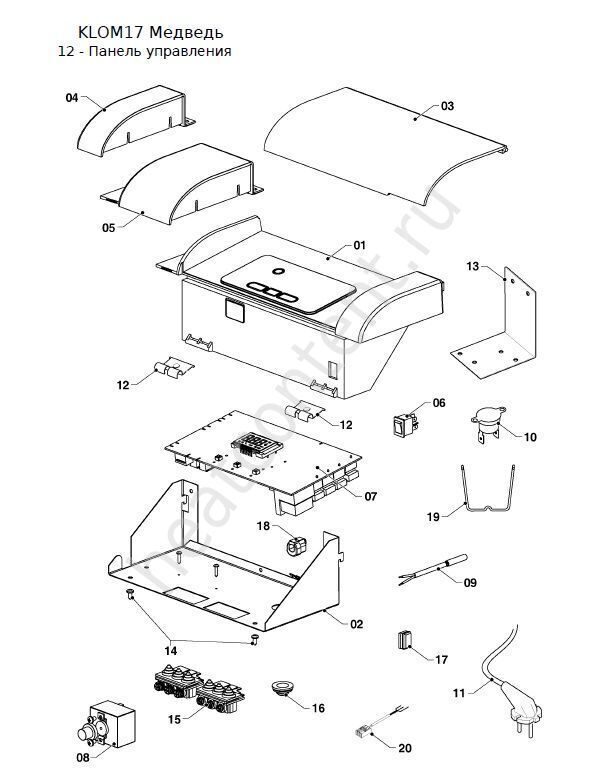

PLO,TLO 20,30,40,50 PLO 13 – Медведь
Кликните по схеме, чтобы увеличить
Ниже представлены запчасти для Protherm PLO,TLO 20,30,40,50 PLO 13 – Медведь:
Поз. Фото Наименование Артикул Заказать
1
0020034109
1
0020034111
1
0020034193
1
0020034626
2
0020034110
2
0020034112
2
0020034194
2
0020034627
3
0020043494
3
0020043495
3
0020043562
3
0020043563
4
0020033959
4
0020034632
4
0020033960
4
0020033961
5
0020033476
6
0020033907
7
0020033908
8
0020027543
9
0020027557
10
0020033439
11
0020033797
11
0020033798
11
0020033964
11
0020033927
12
0020034035
12
0020034036
12
0020043521
12
0020043537
13
0020033933
13
0020033934
13
0020033930
13
0020033931
14
0020033994
15
0020033281
16
0020025265
17
0020025266
18
0020033871
19
0020033251
20
0020025267
21
0020027520
22
0020027506
23
0020027559
24
0020033250
25
0020027530
26
0020035252
27
0020033277
28
0020034628
28
0020025292
29
0020027665
30
0020033874
31
0020025220
32
0020027518
33
0020033902
34
0020027519
35
0020035593
36
0020033468
37
0020033487
38
0020043440
38
0020043540
39
0020033481
40
0020033792
40
0020033795
40
0020033920
40
0020033923
41
0020043295
41
0020043296
41
0020043568
41
0020033999
42
0020033864
42
0020033868
42
0020043520
42
0020033929
43
0020033527
44
0020033305
45
0020033325
46
0020033736
46
0020033737
46
0020033917
46
0020033926
47
0020035304
47
0020035305
47
0020035306
47
0020035307
48
0020049353
48
0020049354
49
0020033867
50
0020025279
51
0020027570
52
0020033183
53
0020033233
54
0020033228
55
0020033180
56
0020025286
91
0020092838
58
0020025281
59
0020033445
60
0020033454
61
0020033444
62
0020025285
63
0020033866
64
0020033904
65
0020033240
66
0020027490
67
0020033844
68
0020033834
69
0020033831
70
0020035592
71
0020033554
72
0020033555
73
0020035283
73
0020035267
73
0020035289
73
0020035253
74
0020035591
75
0020049343
75
0020049344
75
0020049345
75
0020049346
76
0020033838
77
0020035586
77
0020035587
77
0020035588
77
0020033924
78
0020033910
79
0020043534
80
0020033873
80
0020033952
81
0020033175
82
0020027526
83
0020027527
84
0020025237
85
0020027612
86
0020043190
87
0020033830
88
0020033366
89
0020027522
90
0020027588
91
0020034066
92
0020033179
Поз.
Фото
Наименование
Артикул
Заказать
Запчасти на котлы Protherm в Екатеринбурге
Каталог
Запчасти Уплотнения вторичного теплообменника котлов Protherm Пантера, Гепард, Vaillant серии Tec (4 шт.) 178969 на
799
1575
в магазин
котлы PROTHERM Котел газовый настенный с бойлером Тигр 24 KOZ Запчасти на
250000
в магазин
котлы PROTHERM Котёл газовый настенный двухконтурный ГЕПАРД 23MOV Запчасти на
69750
в магазин
котлы PROTHERM Котел газовый настенный двухконтурный Пантера 30 КTV Запчасти на
99950
в магазин
котлы PROTHERM Котел газовый настенный двухконтурный Рысь К 18/25 MKV Запчасти на
91750
в магазин
котлы PROTHERM Рысь HK 28 (27 кВт) котел газовый настенный/ двухконтурный/ турбированный Запчасти на
49750
в магазин
котлы PROTHERM Рысь HK 24 (23,5 кВт) котел газовый настенный/ двухконтурный/ турбированный Запчасти на
51750
в магазин
котлы PROTHERM Ягуар 24 MTV Котел газовый настенный двухконтурный Запчасти на
49950
в магазин
котлы PROTHERM Котел газовый настенный с бойлером Тигр 24 KTZ Запчасти на
250000
в магазин
Пневмореле (прессостат, маностат) 40/25 Pa, Huba Control, для Protherm Lynx (Рысь), Ягуар (Jaguar) 0020118741, Demrad 3003202405, Bosch 8716012752 запчасть для настенных котлов: Пневмореле (прессостат, bosch 87160127520 для настенных котлов марок protherm: Protherm Lynx (Рысь) HK 11, protherm ягуар (jaguar) 24 jtv; для настенных котлов марок demrad: Atron h34
1120
Подробнее
котлы PROTHERM Котёл газовый настенный двухконтурный ГЕПАРД 23MTV Запчасти на
73250
в магазин
котлы PROTHERM Котел газовый настенный двухконтурный Ягуар 11 MTV Запчасти на
41950
в магазин
котлы PROTHERM Котёл газовый настенный двухконтурный ГЕПАРД 12MTV Запчасти на
73250
в магазин
котлы PROTHERM Котёл газовый настенный двухконтурный ГЕПАРД 12MOV Запчасти на
59750
в магазин
котлы PROTHERM Котел газовый настенный двухконтурный Пантера 35 КTV Запчасти на
99850
в магазин
котлы Настенный газовый котел Protherm Пантера 25 КТV Запчасти на
113499
в магазин
котлы PROTHERM Котел газовый настенный двухконтурный Пантера 30 КОV Запчасти на
91850
в магазин
котлы PROTHERM Котел газовый настенный двухконтурный Пантера 25 КTV Запчасти на
89950
в магазин
Датчик протока, Аквасенсор в сборе для котлов PROTHERM, 0020118662, Demrad, D003201349, 3003201349 запчасть для настенных котлов: Датчик протока
736
Подробнее
котлы PROTHERM Рысь HK 11 (10.
5 кВт) котел газовый настенный/ двухконтурный/ турбированный Запчасти на
48450
в магазин
котлы PROTHERM Котел газовый настенный двухконтурный Пантера 25 КОV Запчасти на
86250
в магазин
котлы PROTHERM Котел газовый настенный двухконтурный Рысь К 25/30 MKV Запчасти на
92750
в магазин
котлы Protherm Gepard 23 MTV (0010015238) настенный газовый котел Запчасти на
82440
в магазин
котлы Protherm Рысь HK 28 (10015363) настенный газовый котел Запчасти на
63630
в магазин
котлы Котел настенный Protherm Пантера 30 KTV двухконтурный Запчасти на
102510
136680
в магазин
котлы Настенный котел Protherm Гепард 12 MOV двухконтурный Запчасти на
71640
95520
в магазин
котлы Газовый настенный котёл Protherm Гепард 23 MTV Н-RU Запчасти на
91646
в магазин
котлы Двухконтурный котел PROTHERM Пантера 30 KОV (атмо) (800х440х338) 10,5-28,8кВт арт.
0010015245 Запчасти на
116709
222895
в магазин
котлы Настенный газовый котел Protherm Gepard 23 MTV (0010015238) Запчасти на
82440
в магазин
котлы Настенный газовый котел Protherm Рысь HK 24 Запчасти на
58320
в магазин
Привод трехходового клапана для котлов Baxi 5694580, ARISTON 61302483, Protherm Ягуар, Lynx 0020118640, BERETTA 10025304, VAILLANT Turbofit 0020123525
2200
Подробнее

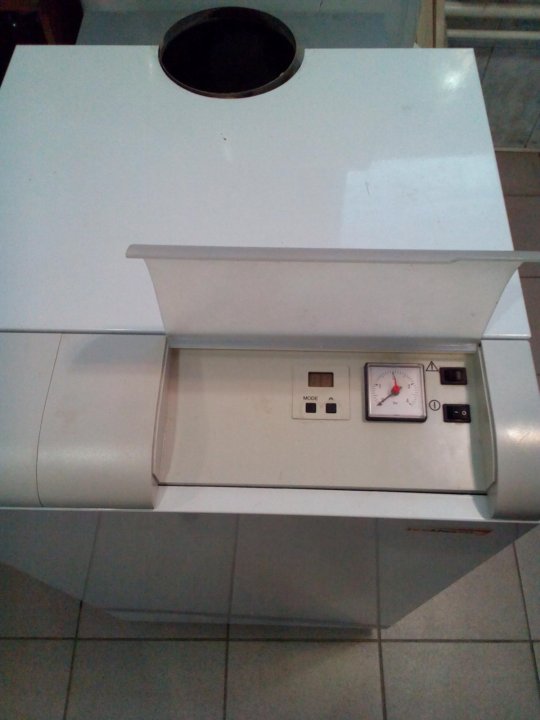

Котел газовый протерм медведь 50 клз. Газовый котел Протерм Медведь КЛЗ с бойлером. Размеры и патрубки котла Медведь KLZ
Protherm Bear KLZ – напольные чугунные газовые котлы мощностью от 18 до 49 кВт для отопления и обеспечения ГВС в бойлере на 95 литров. Они ориентированы на установку в частных домах, коттеджах и любых производственных помещениях.
Количество преимуществ этой модификации просто зашкаливает.
Электроподжиг, например, является одним из них. Он обеспечивает плавную регулировку мощности для различных режимов работы. 9Котлы модели 0005 KLZ снабжены встроенным микропроцессором, который выполняет множество очень полезных функций, таких как комплексный контроль работы котла в целом, эквитермическое регулирование, непрерывная модуляция, отображение всех температур и давлений, выбег насоса и плавный запуск котла. И самое главное, защищает котел и бак от замерзания.
Еще одним не менее важным фактором является возможность дополнительной установки вентилятора, который при необходимости будет принудительно удалять дымовые газы.
Более того, при подключении комнатных регуляторов система управления будет регулярно поддерживать комфортный именно для вас микроклимат в помещении.
Такие котлы работают на природном газе низкого давления, есть режим работы на сжиженном газе. Следует отметить, что для перевода работы котла на сжиженный газ необходимо установить охлаждающие стержни, заменить форсунки, а также отрегулировать параметры давления на клапане.
Если по какой-либо причине внезапно прекратится подача электроэнергии, котел выключится, а при первом же возобновлении подачи электроэнергии начнет работать, сохранив все прежние настройки системы.
Система управления такого котла имеет таймер и эквитермический регулятор. Встроенный таймер в панели управления позволит вам предварительно выбрать временные интервалы в течение дня, когда необходимо обеспечить тепловой комфорт, и другие с более низкой температурой, например, ночью. В котлах этого типа с чугунным теплообменником имеется встроенный бойлер объемом от 90 литров.
Существует четыре модели напольных газовых котлов типа Protherm Bear KLZ . Они отличаются диаметром, каждый диаметр в свою очередь отвечает за обогрев определенной площади помещения.
Каждая из доступных модификаций, например Protherm KLZ 40, поставляется уже в собранном виде, что однозначно облегчает транспортировку, а также установку. Возможная замена чугунных секций теплообменника значительно удешевляет ремонт и техническое обслуживание, а значит, позволяет продлить срок службы котла.
Газовые напольные котлы Protherm Bear KLZ являются наиболее универсальным решением для класса людей, которые не хотят беспокоиться ни о тепле, ни о горячей воде.
Со встроенным бойлером на 90 литров. Кроме того, в котле уже есть два циркуляционных насоса для отопления и ГВС, а также два расширительных бака на 4 и 10 литров. Возможна также установка погодозависимой автоматики и устройств, работающих на шине eBus. Эдакий вариант 2 в 1 для тех, кто не хочет готового решения с постоянной подачей горячей воды. По производительности ГВС отлично подойдет для семьи из 2-3 человек.
Как и вся линейка Bear, модель KLZ может работать на сжиженном газе.
Горячая вода готовится в овальной емкости с нагревательным элементом змеевика. Как и в бойлерах косвенного нагрева, через змеевик протекает теплоноситель, который нагревает воду в бойлере. Материал внутреннего покрытия бака — эмаль. Традиционно котел имеет магниевый анод для предотвращения коррозии. Теплоизоляция выполнена из полиуретана.
Также в котле уже установлен расширительный бак на 4 литра для контура ГВС.
Данный котел имеет выход на рециркуляцию ГВС, что позволяет обеспечить подачу горячей воды сразу после открытия крана.
Технические характеристики котла Медведь КЛЗ R17
| Модельный ряд | 20 КЛЗ 17 | 30 КЛЗ 17 | 40 КЛЗ 17 | 50 КЛЗ 17 |
|---|---|---|---|---|
| код продавца | 0010005748 | 0010005749 | 0010005750 | 0010005751 |
| Вариант размещения | Этаж | |||
| электрически независимый | Не | |||
| Подходит для открытых систем отопления | Не | |||
| Подходит для закрытых систем отопления | Да | |||
| Количество цепей | Два (встроенный бойлер) | |||
| Тип топлива | Газ | |||
| Работы на природном газе | Г20 | |||
| Работы на сжиженном газе | Г31 | |||
| Тип горелки | Модулирующий, впрыск | |||
| Режимы нагрева | Зима лето | |||
Теплообменник Bear KLZ | ||||
| Материал | Чугун | |||
| Количество секций | 3 | 4 | 5 | 6 |
Отопительный контур | ||||
| Камера сгорания | открыть | |||
| Тип зажигания | Электроподжиг | |||
| Полезная мощность, (газ) | 17 кВт | 26 кВт | 35 кВт | 44,5 кВт |
| Объем котла | 9,1 литра | 11,6 л | 14,1 литра | 16,6 л |
| КПД, % | 90 | |||
| Рабочее давление | 0,5–3,0 атм | |||
| Расширительный бак | 10 литров | |||
| Диапазон температуры подачи | от 45 до 85℃ | |||
Контур ГВС | ||||
| Накопительный бойлер | 90 литров | |||
| Расширительный бак | 3,9 литра | |||
| Диапазон температур ГВС, ℃ | 40-70 | |||
| Расход ГВС | 16,5 л/мин | 18,0 л/мин | 18,5 л/мин | 19 л/мин |
| Рабочее давление, Атм | 1,0 — 6,0 | |||
| Диапазон температур горячей воды | от 40 до 70 ℃ | |||
Цепь подачи газа | ||||
| Давление природного газа на входе | 20 мбар | |||
| Давление на входе СНГ | 37 мбар | |||
| Максимальный расход природного газа при номинальной мощности | 2,0 м³/ч | 3,1 м³/ч | 4,1 м³/ч | 5,2 м³/ч |
| Максимальный расход сжиженного газа при номинальной мощности | 1,6 кг/ч | 2,0 кг/ч | 3,3 кг/ч | 3,8 кг/ч |
Элементы панели управления | ||||
| Жидкокристаллический дисплей | Да | |||
| Индикатор температуры | Да | |||
| Индикация неисправности | Да | |||
| Индикация давления | Да | |||
Термостаты для Bear KLZ | ||||
| ExBasic | Совместимость | |||
| Эксаконтроль | Совместимость | |||
| Термолинк В | — | |||
| Термолинк P | Идеальное совпадение | |||
| Термолинк S | Совместимость | |||
| Эксаконтроль 7 | Совместимость | |||
Кромшредер E8. 4401 | — | |||
| Нет панели управления | — | |||
Предохранитель котла Bear KLZ | ||||
| Датчик тяги | Да | |||
| Терморегулятор | Не | |||
| Контроль пламени | Да | |||
| Предохранительный клапан | Не | |||
| Плавкий предохранитель | Да | |||
| Защита от замерзания | Да | |||
| Защита насоса от заклинивания | Да | |||
Электрическое соединение | ||||
| Напряжение/частота | 220 В/50 Гц (одна фаза) | |||
| Расход | 0,02 кВт | |||
| Класс защиты | IP40 | |||
Размеры и патрубки котла Медведь КЛЗ
Площадка под котлом должна быть достаточно прочной, чтобы выдержать вес котла, и не должна быть скользкой.
Если площадка выполнена из горючего материала, необходимо разместить негорючую подложку, которая будет выступать за габариты котла не менее чем на 10 см.
Котел напольный Proterm Bear KLZ – чертеж
- A – Вход холодной воды 3/4″
- B – 3/4″ циркуляционная труба ГВС
- C – Выход ГВС 3/4″
- D – Обратка системы отопления 1″
- E – Подача отопления 1″
- F – Подключение газа 3/4
| Модель котла | и | б | и | ød – дымоход | Масса, кг | Высота, мм | в – Ширина, мм | Глубина, мм |
| 20КЛЗ | 327,5 | 191 | 177,5 | 130 | 140 | 1385 | 505 | 730 |
| 30КЛЗ | 285 | 106 | 220 | 130 | 155 | 1385 | 505 | 730 |
| 40КЛЗ | 242,5 | 21 | 262,5 | 150 | 180 | 1385 | 505 | 730 |
| 50КЛЗ | 285 | 21 | 305 | 180 | 205 | 1385 | 590 | 730 |
Котел поставляется с регулируемыми ножками для повышения устойчивости и возможности балансировки котла.
Рабочая схема котла KLZ
Обратите внимание, что турбоадаптер не входит в комплект и приобретается отдельно. Также при покупке турбокомпрессора его обязательно нужно брать для своего варианта котла. Турбонасадки от модели KLOM R17 не подходят для более ранних версий котла.
Если вы хотите узнать какой турбоадаптер подходит для вашей версии котла, напишите в комментариях модель котла и я помогу вам выбрать подходящий.
Из плюсов стоит отметить, что котел комплектуется предохранительной арматурой – предохранительным и обратным клапанами.
Конструктивные особенности котла Медведь КЛЗ
Из основных особенностей – это обновленный дизайн – информативный ЖК-дисплей и кнопки управления. Также добавлена возможность работы по шине eBUS.
Схема подключения котла Медведь КЛЗ
Да, данная схема предполагает подключение котла к комнатному термостату, датчику наружной температуры и турбоудлинителю.
Схема подключения котла КЛЗ и выносных датчиков
При покупке этого котла не поскупитесь и приобретите комнатный регулятор и датчик наружной температуры (артикул 0020040797). В этой комплектации котел выходит на новый уровень комфорта, а стоимость этого оборудования всего от 3000 до 8000 тысяч в зависимости от модели терморегулятора.
Двухконтурный чугунный напольный газовый котел Protherm Bear 50 KLZ с открытой камерой сгорания мощностью 49 кВт для отопления и ГВС во встроенном бойлере на 90 л. Предназначены для установки в жилых домах, загородных домах и производственных помещениях.
Электроподжиг. Плавное регулирование мощности котла для различных режимов его работы. Возможность установки вентилятора принудительного отвода дымовых газов
Отображение температуры и давления теплоносителя из системы отопления, что позволяет непрерывно получать информацию в любой момент работы котла
При подключении комнатных регуляторов система управления котлом позволяет поддерживать комфортный микроклимат в помещениях.
Газовый котел Protherm Bear KLZ – самое простое решение для тех, кто не хочет беспокоиться не только о тепле, но и о наличии горячей воды. Напольные двухконтурные котлы Протерм Медведь с чугунным теплообменником имеют встроенный бойлер объемом от 90 литров.
Protherm Bear 50 KLZ поставляется уже в собранном виде, что максимально упрощает транспортировку и установку котла. Возможность замены чугунных секций теплообменника значительно снижает затраты на ремонт и обслуживание, а также позволяет продлить срок службы вашего котла.
Технические характеристики Protherm Bear 50 KLZ:
Предназначен для систем с замкнутой циркуляцией теплоносителя
Чугунный двухходовой теплообменник
Открытая камера сгорания
Возможность подготовки горячей воды во встроенном 90-литровом бойлере-аккумуляторе
КПД 90-92 %
Атмосферная горелка из нержавеющей стали
Плавная регулировка мощности котла
Электроподжиг
Управление котлом со встроенным микропроцессором
Встроенный расширительный бак на 10 литров
Насос встроенного контура отопления
Насос встроенного контура ГВС
Режим управления «ЗИМА-ЛЕТО»
Индикация давления теплоносителя в системе отопления
Индикация температуры теплоносителя
Автоматическая диагностика работы котла
Автономный контроль тепловых нагрузок контур отопления и контур ГВС
Возможность работы с погодозависимой автоматикой
Защита чугунного теплообменника от конденсата
Регулирование тяги дымохода
Защита от перегрева (выбег насоса)
Контроль пламени
Система антиблокировки циркуляционного насоса
Защита от замерзания
Ограничение частого включения котла
Возможность установки вентилятора для принудительного удаления дымовых газов
Контур охлаждения (предотвращает повышение температуры теплоносителя в котле от подъема выше 1100С)
Устойчив к сложным гидравлическим режимам
Поставка котла в собранном виде
Возможность замены средних чугунных секций
Простота монтажа, ухода и обслуживания
Возможность работы на магистральном и сжиженном газе
Обратите внимание, что гарантия производителя действует только в том случае, если монтаж и ввод в эксплуатацию проводились сотрудником специализированной организации, сертифицированной заводом Protherm.
При этом наличие сертификата Protherm не исключает необходимости дополнительной аттестации персонала специализированной организации в соответствии с действующими на территории Российской Федерации нормативными правовыми актами, относящимися к сфере деятельности данной организация.
Исполнение гарантийных обязательств, предусмотренных действующим законодательством в регионе, где установлено оборудование Protherm, осуществляется продавцом Вашего устройства или связанной с ним организацией, уполномоченной специальным договором на выполнение гарантийного и негарантийного ремонта продукции Протерм. Ремонт также может выполняться авторизованным сервисным центром Protherm.
Компания, осуществляющая гарантийный или негарантийный ремонт оборудования Protherm в течение гарантийного срока, бесплатно устранит все выявленные ею дефекты, возникшие по вине производителя. Конкретные условия гарантии и продолжительность гарантийного периода устанавливаются и документируются при продаже и вводе машины в эксплуатацию. Обратите внимание на необходимость заполнения раздела «Информация о продаже», который содержит серийный номер устройства, товарные знаки и соответствующие пломбы, даты продажи и подписи продавца в гарантийных талонах, расположенных на обратной стороне паспорта изделия.
Гарантия производителя не распространяется на изделия, неисправности которых вызваны транспортными повреждениями, нарушением правил транспортирования и хранения, применением незамерзающих охлаждающих жидкостей, загрязнением любого рода, в том числе солями жесткости, замерзанием воды, неквалифицированным монтажом и / или пуско-наладочные работы, несоблюдение инструкций по установке и эксплуатации оборудования и комплектующих к нему и иные причины, не зависящие от производителя, а также работы по установке и обслуживанию устройства.
Установленный срок службы исчисляется с момента ввода в эксплуатацию и указывается в документации, прилагаемой к конкретному изделию.
Завод Protherm гарантирует наличие любых запасных частей для данного изделия в течение как минимум 8 лет после его снятия с производства.
На оборудование и комплектующие Protherm производитель устанавливает гарантийный срок 2 года со дня ввода в эксплуатацию, но не более 2,5 лет со дня продажи конечному потребителю.
Гарантия на запасные части составляет 6 месяцев с даты розничной продажи, если запасные части устанавливаются сертифицированным специалистом Protherm.
В случае частичного или полного отсутствия сведений о продаже и/или вводе в эксплуатацию, подтвержденных документально, гарантийный срок исчисляется с даты изготовления устройства. Серийный номер изделия содержит информацию о дате выпуска: цифры 3 и 4 – год изготовления, цифры 5 и 6 – неделя года изготовления.
Организация, являющаяся авторизованным сервисным центром Protherm, имеет право отказать конечному потребителю в гарантийном ремонте оборудования, выполненного по заказу третьей стороны, в случае обнаружения специалистом авторизованного сервисного центра вышеуказанных причин, исключающих гарантию производителя.
Технические характеристики Protherm 50 klz.
Газовый котел Протерм Медведь КЛЗ с котлом Protherm Медведь КЛЗ – напольный чугунный газовый котел мощностью от 18 до 49 кВт для отопления и обеспечения ГВС в доме 9бойлер на 5 литров. Они предназначены для установки в частных домах, дачах и любых производственных помещениях.
Количество плюсов этой модификации просто зашкаливает.
Электроподжиг, например, является одним из них. Он обеспечивает плавную регулировку мощности для различных режимов работы. Котлы модели
KLZ оснащены встроенным микропроцессором, который выполняет множество полезных функций, таких как комплексное управление общей работой котла, эквитермическое регулирование, непрерывная модуляция, отображение всех температур и давлений, выбег насоса и плавный пуск котла. Самое главное, он защищает котел и бак от замерзания.
Еще одним не менее важным фактором является возможность дальнейшей установки вентилятора, который при необходимости будет принудительно удалять дымовые газы.
Более того, при подключении комнатных регуляторов система управления будет регулярно поддерживать комфортный именно для вас микроклимат в помещении.
Такие котлы работают на природном газе низкого давления, есть режим работы на сжиженном газе. Следует отметить, что для перевода работы котла на сжиженный газ необходимо установить охлаждающие стержни, заменить форсунки, а также отрегулировать параметры давления на клапане.
Если по какой-либо причине вдруг прекратится подача электроэнергии, котел выключится, а при первом возобновлении подачи электроэнергии начнет работать, сохранив все прежние настройки системы.
Система управления таким котлом имеет таймер и эквитермический регулятор. Встроенный в панель управления таймер позволит заранее выбрать временные промежутки днем, когда необходимо обеспечить тепловой комфорт, и другие, с более низкой температурой, например ночью. Котлы этого типа с чугунным теплообменником имеют встроенный котел объемом 90 литров и более.
Существует четыре модели напольных газовых котлов типа Protherm Bear KLZ . Они отличаются диаметром, каждый диаметр, в свою очередь, отвечает за обогрев определенной площади помещения.
Каждая из доступных модификаций, например Protherm KLZ 40, поставляется в собранном виде, что, безусловно, облегчает транспортировку и установку. Возможная замена чугунных секций теплообменника значительно снижает затраты на ремонт и техническое обслуживание, а значит, позволяет продлить срок службы котла.
Газовые напольные котлы Protherm Bear KLZ представляют собой наиболее универсальное решение для класса людей, которые не хотят заботиться о тепле или горячей воде.
Котел двухконтурный чугунный газовый напольный Protherm Медведь 50 КЛЗ с открытой камерой сгорания, мощностью 49 кВт для отопления и ГВС во встроенном бойлере на 90 л. Предназначены для установки в жилых домах, загородных домах и производственных помещениях.
Электроподжиг. Плавное регулирование мощности котла для различных режимов его работы. Возможность установки вентилятора принудительного отвода дымовых газов
Отображение температуры и давления теплоносителя из системы отопления, что позволяет непрерывно получать информацию в любой момент работы котла
При подключении комнатных регуляторов система управления котлом позволяет поддерживать комфортный микроклимат в помещениях .
Газовые котлы Protherm Bear KLZ – самое простое решение для тех, кто не хочет беспокоиться не только о тепле, но и о наличии горячей воды. Напольные двухконтурные котлы Протерм Медведь с чугунным теплообменником имеют встроенный котел объемом 90 литров.
Protherm Medved 50 KLZ поставляется уже в собранном виде, что максимально упрощает транспортировку и монтаж котла. Возможность замены секции чугунного теплообменника значительно снижает затраты на ремонт и техническое обслуживание и продлевает срок службы вашего котла.
Технические характеристики Protherm Bear 50 KLZ:
Предназначен для систем с закрытой циркуляцией теплоносителя
Чугунный двухходовой теплообменник
Открытая камера сгорания
Возможность горячей подготовки во встроенной 90-литровый накопительный бойлер
КПД 90-92%
Атмосферная горелка из нержавеющей стали
Плавная регулировка мощности котла
Электроподжиг
Управление котлом со встроенным микропроцессором
Встроенный расширительный бак на 10 литров
Встроенный насос контура отопления
Встроенный насос горячей воды
Режим управления «ЗИМА-ЛЕТО»
Индикация давления теплоносителя в системе отопления
Индикация температуры теплоносителя
Автоматическая диагностика работы котла
Независимое регулирование тепловых нагрузок контура отопления и контура ГВС
Возможность работы с погодозависимой автоматикой
Защита чугунного теплообменника от конденсата
Контроль тяги дымохода
Защита от перегрева (выбег насоса)
Детектор пламени
Циркуляция система антиблокировки насоса
Защита от замерзания
Ограничение частых запусков котла
Возможность установки вентилятора для принудительного отвода дымовых газов
Контур охлаждения (предотвращает повышение температуры теплоносителя в котле выше 1100С)
Устойчив к сложным гидравлическим режимам
Поставка котла в собранном виде
Возможность замены средних чугунных секций
Простота монтажа, обслуживания и обслуживания
Возможность работают на магистральном и сжиженном газе
Обратите внимание, что гарантия производителя действительна только в том случае, если монтаж и пуско-наладка производились сотрудником специализированной организации, сертифицированной Protherm. При этом наличие сертификата Protherm не исключает необходимости дополнительной аттестации персонала специализированной организации в соответствии с действующими законодательными и нормативными актами Российской Федерации, относящимися к сфере деятельности организации.
Гарантийные обязательства, предусмотренные действующим законодательством региона, где установлено оборудование Protherm, выполняет дилер Вашего устройства или подрядная организация, уполномоченная специальным договором на выполнение гарантийного и негарантийного ремонта продукции Protherm. Ремонт также может выполняться авторизованным сервисным центром Protherm.
Компания, осуществляющая гарантийный или негарантийный ремонт оборудования Protherm в течение гарантийного срока, бесплатно устранит все выявленные ею недостатки, возникшие по вине производителя. Конкретные условия гарантии и продолжительность гарантийного периода устанавливаются и документируются при продаже и вводе аппарата в эксплуатацию. Обратите внимание на необходимость заполнения раздела «Информация о продаже», где вносятся серийный номер устройства, товарные знаки и соответствующие пломбы, даты продажи и подпись продавца в гарантийных талонах на обратной стороне паспорта изделия.
Гарантия производителя не распространяется на изделия, неисправности которых вызваны транспортными повреждениями, нарушением правил транспортирования и хранения, применением незамерзающих охлаждающих жидкостей, любыми загрязнениями, в том числе солями жесткости, замерзанием воды, неправильным монтажом и/или пуско-наладочные работы, несоблюдение инструкций по установке и эксплуатации оборудования и его комплектующих и иные причины, не зависящие от производителя, а также работы по монтажу и обслуживанию устройства.
Указанный срок службы исчисляется с момента ввода в эксплуатацию и указывается в документации, прилагаемой к конкретному изделию.
Завод Protherm гарантирует возможность приобретения любых запасных частей для данного изделия в течение не менее 8 лет после его снятия с производства.
На оборудование Protherm и комплектующие к нему предоставляется гарантия производителя сроком 2 года с момента ввода в эксплуатацию, но не более 2,5 лет со дня продажи конечному потребителю.
Гарантия на детали составляет 6 месяцев с момента розничной продажи при условии их установки техническим специалистом, утвержденным Protherm.
В случае частичного или полного отсутствия документально подтвержденной информации о продаже и/или вводе в эксплуатацию гарантийный срок начинается с даты изготовления устройства. Серийный номер изделия содержит информацию о дате изготовления: цифры 3 и 4 – год изготовления, цифры 5 и 6 – неделя года изготовления.
Организация авторизованного сервисного центра Protherm имеет право отказать конечному пользователю в гарантийном ремонте оборудования, заказанного третьей стороной, если авторизованный специалист по обслуживанию обнаружит вышеуказанные причины, исключающие гарантию производителя.
Протерочная скат 12 кВт ………………………………………. 4 Управление и сигнализация……………………. 6 Выбор режима чтения……………………. 7 Выбор режима настройки ………………………. 8 Сообщения о неисправностях котла …… .. 10 Схема управления работой котла …………. 11 Характеристики котла ………………………….
12 Пуск и остановка котла …………………. 13 Регулирование работы котла……………….. 13 Защитные функции котла…………………….. 15 Техническое обслуживание и уход………… 17 Транспортировка и хранение……………….. 18 Гарантия и гарантия условиях……………18 Технические параметры………………………..19Присоединительные размеры ………………. 20 Схема принципиальная ………………………… 21СКАТ 6, 9, 12, 14, 18, 21, 24, 28 К
Серийный номер, обозначение типа, технические данные котла указаны на заводская табличка
, расположенная на нижней панели корпуса котла. Чтобы прочитать информацию о
на шильдике, необходимо снять переднюю панель корпуса котла.
Раздел “Инструкция по эксплуатации” содержит описание основных функций котла.
и рекомендации по безопасному использованию. Раздел «Инструкция по установке»
предназначен только для специалистов сервисных и монтажных организаций.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ Введение ……………………….. ………………………………….. 25 Подключение котла к электросети ………. 26 Схема подключения бойлера косвенного нагрева…………………. 28 Схема подключения котла …………………. 30 Неисправности котла …………………………… 37
0020095669_04
Популярные модели
Электрокотел Protherm Скат 9 КР 13 самый покупаемый. Используется для обогрева помещений до 90 кв.м.
Как мы уже говорили, электрические котлы от Protherm представлены единственной линейкой Скат. Поэтому все оборудование имеет схожие характеристики, отличаясь электрической мощностью и потребляемым током – все остальные данные идентичны, вплоть до габаритов и веса. Самые популярные модели: 9 кВт, 12 кВт и 21 кВт. .
Кроме того, в модельный ряд Скат входят модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт – максимальная площадь нагрева зависит от мощности (в расчетах необходимо учитывать потери тепла и возможность подключения бойлера).
Введение
Страница 4
- Фото
- Текст
4
Вы стали обладателем котла центрального отопления с возможностью регулирования теплового комфорта с помощью электрического отопления. Надеемся, что электрокотел Скат прослужит вам долго и надежно. При его установке и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с содержанием данной инструкции по эксплуатации и при работе с котлом действовать в соответствии с данными в ней рекомендациями и указаниями. Мы верим, что электрический котел СКАТ поможет вам создать в доме приятную атмосферу и оптимальный тепловой комфорт. Пожалуйста, обратите внимание на следующие основные моменты:
1.
Котел вместе с сопутствующим оборудованием должен устанавливаться и эксплуатироваться в соответствии с проектной документацией, соответствующими действующими законами и техническими регламентами, а также инструкциями производителя.
2. Котел разрешается устанавливать только в
специально оборудованных помещениях.
3. Ввод котла в эксплуатацию после установки
может производиться только
специалистом специализированной организации, сертифицированной Protherm.
4.
Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом соответствия, выданным уполномоченным органом, Разрешением на применение Федеральной службы по Экологический, технологический и атомный надзор.
5.
В случае возникновения неисправностей обращаться только в специализированную сервисную организацию – непрофессиональную
Введение
вмешательство может повлиять на гарантию оборудования.
6.
Работник сервисной организации, вводящей котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и контроле за работой котла; операции, которые пользователь вправе выполнять самостоятельно и операции, которые вправе выполнять только квалифицированный специалист обслуживающей организации. Если указанная сервисная организация является также поставщиком котла, она обязана обеспечить сохранение заводской упаковки котла на случай возможной транспортировки.
7. Проверить целостность и комплектность.
доставка.
8. Убедитесь, что тип поставляемого Вам котла
по входным параметрам (указанным на заводской табличке) подходит для эксплуатации в данном регионе. Входные параметры означают: напряжение электрической сети.
9. В случае, когда у вас нет определенного
, чтобы быть уверенным в правильности своих действий по обслуживанию котла, найдите и внимательно изучите соответствующие инструкции и рекомендации, содержащиеся в данном руководстве по обслуживанию, и действуйте исключительно в соответствии с их.
10.
Не удаляйте и не повреждайте маркировку или надписи на котле.
Сохранять оригинальную упаковку котла на случай возможной транспортировки до ввода котла в эксплуатацию.
11.
Для ремонта используйте только оригинальные запасные части. Запрещается вмешиваться во внутреннее устройство котла и вносить какие-либо изменения в его конструкцию.
12.
В случае длительного отключения котла рекомендуется опорожнить его и отключить от источника питания. Эта рекомендация сделана с учетом общего
Безопасность при эксплуатации
Отопление помещения электрическим теплогенератором должно быть полностью безопасным. Безопасность эксплуатации обеспечивают следующие системы:
- Система аварийного отключения. Инициируется специальным датчиком перегрева. Аварийное отключение происходит при достижении температуры теплоносителя более 1000 градусов.
- Автоматическая задержка включения и выключения ТЭНов по заданной мощности.
- Аварийный датчик давления. Механизм срабатывает в результате снижения давления охлаждающей жидкости ниже 0,8 бар.
- Пять степеней защиты устройства в зависимости от напряжения.
Электрические котлы Протерм, применяемые для оборудования автономной системы отопления, представляют собой высокотехнологичные современные устройства. Они подходят для использования в климатических условиях, типичных для нашей страны.
Что такое деаэратор в котельной – вопрос достойный внимания для людей, не знакомых с этим устройством.
О типах деаэраторов читайте здесь.
В обязательном порядке котлы оснащены электронным управлением и системой безопасности, что делает их работу максимально безопасной. Аппараты имеют очень высокий КПД (99,5%), что значительно снижает затраты на отопление дома или другого помещения.
Монтаж оборудования не представляет сложности, не требует в последующем наличия специальных навыков для обслуживания.
Инструкция ↑
- Котел устанавливается специалистом в соответствии с проектной документацией.
- Перед запуском специалист проводит инструктаж потребителей по принципам работы оборудования.
- Перед включением котла необходимо подключить его к сети, открыть краны на отопительном контуре и проверить уровень давления в системе (оно должно быть в пределах 1-2 бар).
- На дисплее отображаются параметры настройки.
- Потребитель задает требуемую температуру для системы отопления, контура водоснабжения (при подключенном котле) и требуемую мощность.
- Если давление в системе падает, на дисплее мигает индикатор «бар». Это указывает на необходимость добавления воды в систему. Если давление все же падает, необходимо обратиться к специалисту.
- Если котел остановлен на длительное время, необходимо будет отключить его от электропитания и перекрыть краны. Если это происходит зимой, необходимо слить воду из системы во избежание замерзания.
Внимание: Не используйте абразивные или другие химические средства для очистки котла. Поверхность корпуса можно протирать влажной тканью, а затем вытирать насухо.
8. Любые неисправности в работе оборудования диагностируются электроникой и на дисплей выводится информация с кодом ошибки. Кодовые номера расшифровываются в инструкции. 9. Если котел неисправен, например, из теплообменника начинает капать вода или он замерз, подключать его к сети запрещается. Вам необходимо вызвать специалиста для диагностики и ремонта. 10. Детали котла можно заменять только оригинальными запчастями.
Модельный ряд котлов Protherm – одноконтурные и двухконтурные
Газовое оборудование Proterm выпускается европейским производителем в нескольких модификациях, что позволяет подобрать модель, оптимальную с точки зрения функциональности, а также практичности и максимально удобная модель в эксплуатации.
Настенного типа
Настенное газовое оборудование имеет неоспоримые преимущества, среди которых компактные размеры, внешняя эстетика, отличные эксплуатационные свойства, возможность адаптации к работе с разными энергоносителями путем замены штатной форсунки, а также экономичность.
- “Пантера”. Недорогая модель с двумя теплообменниками для отопления помещений и нагрева воды. Современный обогреватель с возможностью работы в закрытой системе. Имеет надежную защиту от замерзания, автоматическую отсечку газа и управление насосом.
Недорогой вариант отопителя в линейке Protherm
- “Ягуар”. Бюджетный вариант оборудования, не имеющий режима зима/лето. Двухконтурный агрегат с закрытым типом камеры сгорания и управлением при помощи рукояток.
Простая модель с минимально необходимым набором функций
- “Гепард”. Двухконтурный турбированный котел мощностью 11-23 кВт и закрытым типом камеры сгорания. Даже маломощные модели способны за одну минуту нагреть 10-11 литров воды. Настенный прибор, в котором движение теплоносителя осуществляется принудительно.
Турбированный котел с высоким КПД
- “Тигр”. Он отличается аккуратным внешним видом, информативным ЖК-дисплеем и очень простым управлением. Есть возможность программирования на разные режимы работы или работа в автоматическом режиме «комфорт». Есть возможность автоматического регулирования процесса горения, его отличает особая система зажигания.
Компактное оборудование с различными режимами работы
Основные характеристики котла
Напольный тип
Напольные одноконтурные и двухконтурные котлы имеют ряд преимуществ, которые делают этот тип оборудования востребованным у потребителей. Нельзя обойти вниманием высокие эксплуатационные показатели, максимальную эффективность теплоотдачи, экономичный расход топлива, широкий функционал и гарантированную долговечность.
- “Медведь”. Качественный чугунный теплообменник делает агрегат долговечным и очень надежным. Модель имеет режим «Зима-Лето» и удобный контроль тяги. Он имеет автоматическое регулирование процесса горения и отличается особой системой зажигания.
Теплообменник чугунный предполагает длительную эксплуатацию котла
- “Буйвол”. Удобный и долговечный котел с высоким КПД, способный работать на различных видах топлива. Очень мощный агрегат с высокой степенью надежности.
Мощное оборудование, способное работать на разных видах топлива
Основные характеристики модели Бизон
Котел напольный с надежным теплообменником
Основные характеристики модели
Стационарный отопительный газовый котел
Основные характеристики модели Медведь КЛОМ17
Устройство газового котла Протерм
Различные модификации газового оборудования имеют индивидуальные характеристики устройства.
