Защита калориферов от замерзания – УКЦ
В холодный период года теплоноситель — вода (здесь и далее рассматривается только теплоноситель вода, теплоноситель — пар не рассматривается)может замёрзнуть в трубках теплообменника.
Наибольшей опасности замерзания подвергается группа калориферов с параллельным присоединением их по теплоносителю.
Причины замерзания.
а. Низкая скорость движения теплоносителя по трубкам теплообменников.
Рассмотрим более подробно эту причину.
Скорость движения теплоносителя по трубкам теплообменников (калориферов) определяется по формуле
где: Gν — расход теплоносителя через теплообменник, кг/ч;
ρν — плотность теплоносителя, кг/м3;
Атр — площадь живого сечения трубок одного хода теплообменника, м2.
Внимание!
Формула определяет скорость движения теплоносителя по трубкам теплообменников при последовательном протекании его через каждый теплообменник группы, что обеспечивается соответствующим конструированием трубопроводной обвязки
(см.
Рис.1).
Последовательное присоединение теплообменников по теплоносителю.
| Рис. 1 |
Параллельное присоединение теплообменников по теплоносителю.
| Рис. 2 |
В случаи параллельного присоединения теплообменников по теплоносителю (см.Рис 2), величина живого сечения трубок увеличивается в два раза, что приводит к снижению скорости теплоносителя и ухудшению теплотехнических показателей калориферов (уменьшению коэффициента теплопередачи). Однако, не следует стремиться увеличивать скорость движения теплоносителя в трубках более 0,2 м/сек. Превышение этого предела не приводит к заметному увеличению коэффициента теплопередачи, но гидравлическое сопротивление теплообменника возрастает значительно.
б. Завышенная площадь поверхности теплообмена калориферной установки.
При подборе калориферной установки необходимо иметь запас фактической поверхности теплообмена в пределах 10 — 15 %.
Необходимость иметь этот запас является следствием отклонения фактических значений коэффициента теплопередачи, представленных в каталогах или справочной литературе. Запас фактической теплоотдающей поверхности призван также компенсировать снижение коэффициента теплопередачи вследствии возможного загрязнения внутренних поверхностей трубок калориферов отложениями солей теплоносителя с течением времени. Большой запас теплоотдающей поверхности приводит к переохлаждению теплоносителя и может явиться причиной замерзания его в трубках калориферов и их разрыва. Необходимо стремиться к снижению величины запаса теплоотдающей поверхности, если фирма-поставщик гарантирует соответствие фактических коэффициентов теплопередачи, заявленных в рекламных проспектах или каталогах.
в. В воздухонагревателях с диаметром трубок меньше 10 мм.
причиной замерзания теплоносителя может послужить засор.
Рассмотрим причины низких скоростей движения теплоносителя по трубкам воздухонагревателя, которые заключаются в следующем:
- применение одноходовых калориферов;
- применение количественного регулирования (уменьшение количества теплоносителя) калориферной группой, путём установки на трубопроводе регулирующего двухходового клапана. Регулирующий двухходовой клапан производит регулирование температуры приточного воздуха, подаваемого в помещения. В случаях неучтённых расчётами теплоизбытков в помещениях, клапан может снизить расход теплоносителя до недопустимо малой величины.
Избежать нежелательного замерзания теплоносителя возможно следующим образом:
- применять только многоходовые калориферы;
- подбирать калориферы таким образом, чтобы скорость теплоносителя в трубках была в пределах от 0,12 до 0,2 м/сек;
- производить регулирование теплоотдачи калориферов с помощью подмешивающего циркуляционного насоса, позволяющего перейти на качественное регулирование.
Очистку, подаваемого в калорифер теплоносителя, необходимо производить в жидкостных фильтрах, что предотвращает засорение трубок и является существенной мерой против замерзания теплоносителя в теплообменниках.
Защита – калорифер – Большая Энциклопедия Нефти и Газа, статья, страница 3
Cтраница 3
После выключения вентилятора закрывают запорную арматуру паропровода, обеспечив небольшой прогрев для
При большом числе вентиляционных систем для облегчения их обслужвания устанавливают диспетчерский щит, на который выводят всю необходимую сигнализационную и измерительную аппаратуру ( рис. VIII. На местном щите автоматики установлены: регулятор температуры подаваемого в помещение воздуха 5, регуляторы температуры 5 и 6 для защиты калорифера от замораживания, реле потока воздуха, переключатель режимов работы вентиляционной установки, с помощью которого можно перейти с ручного на автоматическое управление работой элементов вентиляционной установки.
[32]
У калориферов, работающих на теплоносителе – воде ( любых параметров), обводной клапан и клапан перед калорифером не устанавливают. Нагрев подаваемого воздуха в этом случае регулируется температурой теплоносителя. Защита калорифера от замерзания осуществляется системой автоматики. [33]
После включения вентилятора при наличии потока воздуха срабатывает реле и включается лампа 2, сигнализирующая с подаче воздуха в помещение. В случае аварийного отключения вентилятора ( сработала защита калорифера от замораживания) включается лампа 4, сигнализирующая об отключениях в работе калорифера. Для дистанционного контроля температуры наружного воздуха, воздуха в помещении и за вентилятором установлен логометр. Диспетчер может периодически, не заходя в вентилируемое помещение, контролировать температуру воздуха в нем и в случае ее отклонения от заданной принимать соответствующие меры. [34]
Функциональная схема автоматизации прямоточной системы кондиционирования воздуха. |
Создание автоматизированной схемы регулирования систем кондиционирования воздуха во многом зависит от правильного выбора взаимодействия электроприводов отдельных агрегатов кондиционера. Как правило, первым должен включаться электродвигатель вентилятора, сблокированный с электроприводами насоса оросительной камеры, фильтра, утепенного клапанч и регулирующего клапана калорифера первого подогрева. При остановке электродвигателя вентилятора выключаются электродвигатели насоса и фильтра, закрываются утепленный клапан и клапаны подачи теплоносителя в калориферы первого и второго подогрева. Защита калориферов от замерзания аналогична рассмотренной ранее для приточной вентиляции. [36]
В системах приточной вентиляции автоматическое регулирование связано с обеспечением нормируемой температуры воздуха после калорифера и его защиты от замораживания. Автоматическое регулирование ( рис. 5) осуществляется путем установки в нагнетательном воздуховоде системы вентиляции чувствительного элемента, воздействующего на исполнительный механизм регулирующего клапана расхода воды, протекающей через калорифер.
Калорифер от замораживания защищают следующим образом. На трубопроводе после калорифера установлен датчик 7 позиционного регулятора температуры 3, настроенного на 20 – 30 С, а в воздуховоде-датчик 6 позиционного регулятора 4, настроенного на температуру 3 – 4 С. Если температура воды после калорифера понизится до 20 – 30 С, а температура наружного воздуха будет ниже 3 – 4 С, позиционный регулятор температуры 3 сработает, автоматически выключится вентилятор, закроется утепленный клапан, установленный в воздуховоде, и откроется регулирующий клапан.
При отключенном вентиляторе защита калориферов от замораживания осуществляется периодическим их прогревом с помощью регулятора 3, управляющего исполнительным механизмом.
[38]
Этот статический регулятор будет работать таким образом, что по мере повышения температуры внутреннего воздуха в помещении будет прикрываться регулирующий орган, установленный на подаче теплоносителя в калорифер. Если в помещении тепловыделения неравномерны, то, очевидно, даже в зимнее время возможны кратковременные повышения температуры внутреннего воздуха и прикрытие регулирующего органа на подаче теплоносителя. Поэтому следует предусматривать автоматическое устройство защиты калориферов от замерзания, которое будет срабатывать менее часто, чем при применении двухпозиционных и астатических регуляторов. [39]
Проверяют соответствие давления пара расчетному. После включения вентилятора проверяют, открылись ли автоматические устройства ( соленоидный вентиль или регулирующий клапан), установленные на паропроводе.
Пересмотрены и приведены в соответствие с новыми нормами требования к воздушно-тепловому режиму помещений и указания по выбору расчетных условий для проектирования. На основе новой методики расчета теплового режима помещений по-новому изложены вопросы поступления в них т пла солнечной радиации. Впервые сделана попытка изложения метода определения выделений вредных веществ в помещения на основе теоретических и экспериментальных исследований. Приведены новые сведения о водовоздуш-ных системах кондиционирования воздуха, об оптимальном режиме тепловлажностной обработки воздуха, а также указания по защите калориферов от замерзания.
Переработана глава о распределении приточного воздуха с уточнением данных о приточных струях и поправочных коэффициентах для их расчета. Приведены новые данные о потолочных, пристенных и приколонных воздухораспределителях, а также о перфорированных панелях и потолках.
[41]
Пересмотрены и приведены в соответствие с новым. Систематизированы и изложены расчетные данные о степени загрязнения атмосферного воздуха вентиляционными и технологическими выбросами, даны формулы для определения оптимальной высоты пыбросов загрязненного воздуха. На основе новой методики расчета теплового режима помещений по-новому изложены вопросы поступления в них тепла солнечной радиации. Впервые сделана попытка изложения метод) определения выделений вредных веществ в помещения на основе теоретических и экспериментальных исследований. Приведены новые сведения о водовоздуш-ных системах кондиционирования воздуха, об оптимальном режиме тепловлажностной обработки воздуха, а также указания по защите калориферов от замерзания.
Переработана глава о распределении приточного воздуха с уточнением данных о приточных струях и поправочных коэффициентах для их расчета. Приведены новые данные о потолочных, пристенных и приколонных воздухораспределителях, а также о перфорированных панелях и потолках.
[42]
Страницы: 1 2 3
Dimplex Coldwatcher – лучший обогреватель для защиты от замерзания
Нет ничего более универсального, чем электрический обогреватель Dimplex Coldwatcher. Они обеспечивают быстрый и эффективный обогрев любой холодной комнаты или пространства.
Они предназначены для использования на работе или дома. Dimplex Coldwatcher обеспечит локальное нагревание с мгновенными преимуществами. Они согреют ваши ледяные пальцы рук и ног. И предотвратите замерзание водопроводных труб и подогрейте замерзшие окна.
A Электронагреватель Dimplex
Независимо от того, большое или маленькое помещение необходимо отапливать.
Зимний холод, кажется, способен проникнуть в каждый уголок и щель.
Это может быть часть здания, где вы работаете или живете. Холод делает продуктивную работу почти невозможной, пока вы ждете, пока комната прогреется. Который рассеивает холод в пользу более комфортной атмосферы.
Для борьбы с этим и для быстрого устранения холода. Лучше всего подойдет электрический нагреватель Dimplex. При подключении к ближайшему источнику питания они обеспечивают теплом определенные области. Но с массовым рынком электрических обогревателей возникают проблемы.
Иногда, или, лучше сказать, всегда, есть особые требования. Требования, например, как оставить обогреватель включенным и без присмотра без риска.
Большинство людей боятся оставить обогреватель включенным на ночь. Всегда есть непреодолимый страх, что это может привести к пожару. И, в то же время, боязнь высоких счетов за электроэнергию.
Так было до тех пор, пока не появился Dimplex Coldwatcher. Компания Dimplex представила свое решение, позволяющее не просто обогреть помещение.
Они сделали это безопасно и эффективно, ориентируясь на конкретный рынок.
Знакомство с Dimplex Coldwatcher
Dimplex Coldwatcher — многоцелевой обогреватель. Кроме того, обогреватель для защиты от замерзания можно использовать в большинстве помещений дома или на работе. Такие области, как карцер, гараж, хижина или даже конюшня.
Обладает всеми преимуществами стандартного электронагревателя, а также дополнительной интеллектуальной функцией. У него есть морозная характеристика, которая активирует нагреватель в холодный период.
Устройство Coldwatcher предназначено не только для согрева холодных ног и рук. Dimplex Coldwatcher дает более широкое представление о холодной погоде. Он понимает не только влияние, которое он оказывает на людей и оборудование. Но также и влияние, которое это может оказать на их собственность.
Холодная погода часто приводит к сырости и конденсации. И даже повреждения водой в результате прорыва труб.
Когда речь заходит об отоплении, многие из нас намеренно упускают из виду определенные места.
Вместо этого нагревайте те самые области, которые больше всего почувствуют воздействие.
Некоторые считают, например, что обогревая гараж, мы тратим впустую деньги и энергию. Ведь зачем отапливать помещения, которыми мы редко пользуемся? Дело в том, что отсутствие обогрева этих помещений может со временем стоить больше денег на ремонт имущества.
Использование Coldwatcher по всему дому
Идея обогрева чердака, подвала или надворных построек часто отвергается. Многие из нас считают, что эти помещения не нуждаются в отоплении.
Но не использовать фоновое тепло — ошибка. Это может привести к разрыву труб и проблемам с сыростью. И это то, что может быстро распространяться.
Здесь на помощь приходит Dimplex Coldwatcher. Он предназначен для малоиспользуемых помещений. Предназначен для защиты водопроводных труб с использованием достаточного количества тепла. Поддержание как труб, так и пространства вокруг них при подходящей и пригодной для работы температуре.
Хладонаблюдатель производит тепло только тогда, когда температура падает ниже 7 градусов. Это означает, что энергия не тратится впустую и даже не используется до тех пор, пока она не понадобится комнате. И даже тогда, обеспечивая только фоновое тепло. Который затем отключается, как только температура в помещении возвращается к 7 градусам.
Есть и другие примеры использования Dimplex Coldwatcher для домовладельцев. В холодную погоду вы можете использовать его в прачечной. Или везде, где белье остается сохнуть или трубы нуждаются в защите.
Охраняя водопроводные трубы, они также могут помочь высушить белье. В конце концов, в холодные месяцы, сколько времени нужно, чтобы высушить одежду, оставленную на ночь. Большую часть времени на рассвете они будут холодными, влажными и неудобными для ношения?
С Coldwatcher вы можете попрощаться со всем этим! Потому что с низким уровнем тепла, поставляемым хорошо расположенным Coldwatcher. Комната и все, что в ней, пойдет на пользу.
Dimplex Coldwatcher в холодную погоду
Dimplex Coldwatcher известен прежде всего не как электронагреватель. Он не славится своей способностью нагревать комнату. Это то, на что способны многие электрические обогреватели.
Dimplex Coldwatcher — лучший обогреватель для защиты от замерзания. Coldwatcher — лучший в своем роде, потому что он защищает все ваши внутренние помещения. Используется для наблюдения за теплицами и навесами.
Некоторые хозяйственные постройки считаются запрещенными для многих стандартных электрических обогревателей. Это из-за воспламеняемости деревянного сарая или чердака.
Особые характеристики Coldwatcher делают его безопасным и надежным для этих пространств. И поэтому многие обращаются к Dimplex Coldwatcher для защиты своих инструментов, растений и резервуаров для воды.
Зимой важно обеспечить поддерживающее тепло. При наличии надлежащего обогревателя вы можете обеспечить эту защиту. А значит, ваше имущество и имущество пройдет холодную зиму незатронутой.
Растения могут погибнуть, а инструменты выйти из строя, если за ними не ухаживать. При правильном уходе ваши растения останутся здоровыми. И ваши инструменты остаются в хорошем рабочем состоянии.
Устройство Coldwatcher во многом похоже на другие электрические обогреватели. Но в самых разных форматах. Он может включаться, когда температура становится слишком низкой, и выключаться, когда она становится слишком высокой.
По сути, он позволяет вам выбирать настройки, наиболее подходящие для целевого пространства. Он будет сосредоточен на том, что вы хотите заархивировать. И все это без ущерба для эффективности Coldwatcher.
Устройство Coldwatcher обеспечивает защиту от замерзания
Устройство Dimplex Coldwatcher частично работает как автоматизированная система. Он также работает в партнерстве с ручным дублированием. Вы можете настроить эти элементы управления в любое время.
Хладосторож согревает от зимних холодов. Но он также обеспечивает систему, которая позволяет любому пространству оставаться выше нуля.
Это означает, что он может бороться с сыростью, повреждениями от мороза и конденсатом.
Предназначен для использования в недостаточно обслуживаемых частях дома. Например, области, где мы мало задумываемся об удержании тепла.
Coldwatcher может похвастаться формулой, которая подходит для «высоких и низких» температур окружающей среды. Формула, позволяющая регулировать нагрев заданной площади.
Короче говоря, Dimplex Coldwatcher – лучший обогреватель для защиты от замерзания. Он отслеживает все эти забытые места, так что вам не о чем беспокоиться. Оптимизация эффективной, безопасной и быстрой реакции на зимнюю погоду.
Заключение
Электронагреватель Dimplex Coldwatcher мало используется. Многие даже не знают, что существует такой тип нагревателя. Но они очень популярны у оптовиков электротоваров. В основном из-за нашей разнообразной клиентской базы.
Устройство Coldwatcher подходит для использования в коммерческих, промышленных и жилых помещениях.
Он обеспечит круглосуточную защиту от повреждения морозом – лопнувших труб. Таким образом, они особенно полезны в зданиях, оставленных пустыми ночью и в выходные дни.
Самые популярные вопросы и ответы
Какой обогреватель лучше всего подходит для небольшой теплицы?
Нагреватели для теплиц работают от электричества, пропана, магистрального газа или парафина. Но электрический обогреватель теплицы является самым чистым из группы. При использовании газовых и керосиновых обогревателей всегда существует опасность для здоровья от дыма и испарений. Поэтому нужна какая-то система вентиляции. Вытяжные вентиляторы не только удаляют токсичные пары, но и отводят тепло. И оба нагревателя имеют ручное управление, поэтому они нуждаются в контроле. Электрические нагреватели Dimplex Coldwatcher также имеют датчик замерзания и датчик температуры. Таким образом, тепло подается только тогда, когда это необходимо, что снижает эксплуатационные расходы. Морозостойкий защитит теплицу при похолодании.
Термостат будет держать его в тепле по доступным ценам.
Как дешево обогреть гараж?
Некоторые люди используют гараж только для парковки автомобиля. Но другие используют его как хранилище, домашний спортзал, мастерскую или что-то подобное. Для чего бы вы ни использовали свой, скорее всего, вам понадобится обогреватель для гаража. Во-первых, прогретые автомобили лучше заводятся, лучше ездят и более комфортны. Худший способ начать свой день — залезть в морозную машину. Холодные автомобильные сиденья и морозный салон не очень приятны. И в большинстве гаражей есть трубы, инструменты или мебель. Все они нуждаются в защите от холода. С финансовой точки зрения лучшим обогревателем для гаража является электрический обогреватель для гаража. Итак, если в вашем гараже есть водопроводные трубы и он используется для парковки автомобиля, убедитесь, что в нем есть режим защиты от замерзания. Гаражный обогреватель Dimplex Coldwatcher идеально подходит для этой работы. Он включится, когда температура упадет очень низко – около 7 градусов.
Затем снова выключите, когда он поднимется, что делает его очень дешевым в эксплуатации.
Какой обогреватель для сарая самый безопасный?
Ваш садовый сарай используется как домашний офис? Или куда-нибудь вы идете выпить чашку чая и посадить несколько растений. Или это место для ремонта и хранения вашего садового инвентаря? Что бы это ни было, вам понадобится электрический обогреватель, чтобы согреть его. Но ограниченное пространство и деревянный каркас садового сарая делают его серьезной пожарной опасностью. Таким образом, вы захотите нагреть его без риска возгорания. Обогреватель сарая Dimplex Coldwatcher — это обогреватель, который можно оставить включенным постоянно, но дешево. Этот нагреватель для защиты от замерзания позволит вам сделать это и многое другое. Они дешевы, потому что включаются примерно при 7 градусах и вскоре после этого снова выключаются. Нагреватель от замерзания, который можно оставить «на страже», чтобы он включался только тогда, когда становится очень холодно.
Что такое защита котла от замерзания и как она работает
Вода в вашем котле нуждается в защите от замерзания, чтобы избежать повреждений. Если не защитить, вода внутри котла замерзнет, и он перестанет работать.
Современные котлы оснащены функцией защиты от замерзания, предотвращающей такое повреждение. Эта функция будет включать бойлер каждый раз, когда температура воды становится слишком низкой. Давайте узнаем больше о защите от замерзания.
Содержимое
- Что такое защита котла от замерзания?
- Как работает защита котла?
- Увеличит ли защита котла от замерзания мои счета за электроэнергию?
- Что происходит, когда система центрального отопления замерзает?
- Защита котла от замерзания Температура термостата
- Изоляция труб для дополнительной защиты от замерзания
Что такое защита котла от замерзания?
Защита котла от замерзания предотвращает замерзание воды внутри агрегата.
Включает бойлер, если температура воды падает ниже определенного уровня. Как только бойлер нагреет воду до безопасного уровня, он автоматически отключит устройство. Вы найдете функцию защиты от замерзания в большинстве современных котлов, доступных на рынке.
Как работает защита котла?
Вот как работает защита котла от замерзания:
- Температура воды в котле опустится ниже идеального уровня, который составляет 5 градусов.
- Котел автоматически включится для нагрева воды.
- Он отключится, как только температура воды упадет как минимум до 10 градусов Цельсия.

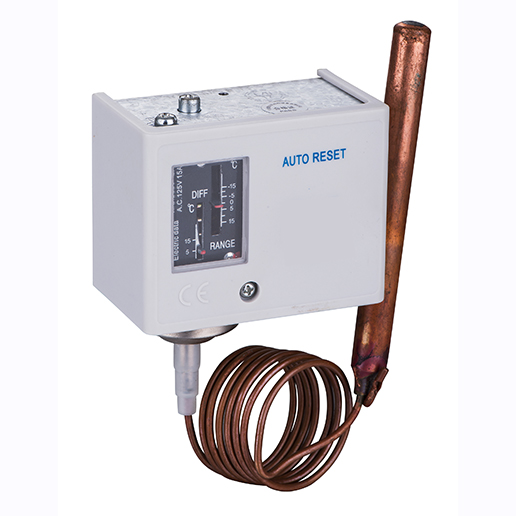

Если ваш бойлер не имеет функции защиты от замерзания, вы можете приобрести отдельный термостат защиты от замерзания. Или вы также можете купить новый котел и заменить старый, чтобы получить лучшие характеристики. Просто убедитесь, что котлы получают достаточную мощность, если вы хотите активировать защиту от замерзания.
Увеличит ли защита котла от замерзания мои счета за электроэнергию?
Поскольку котел необходимо включить для защиты от замерзания, ваш счет за электроэнергию, вероятно, увеличится.
Однако без защиты от замерзания вы сэкономите много денег на ущербе, причиненном в ее отсутствие.
Кроме того, для работы функции необходимо, чтобы температура воды упала до 5 градусов Цельсия, что довольно сложно в жаркую погоду.
Что происходит, когда система центрального отопления замерзает?
Если ваша система центрального отопления замерзнет, это может привести к серьезному повреждению системы, которое потребует ремонта или даже замены. Иногда, когда трубопровод не находится в видимых местах, вы даже не узнаете, что ваша труба замерзла. Даже котел не будет работать, если ваша система центрального отопления замерзнет.
Замерзание системы центрального отопления может привести к:
- Повреждению водой
- Разрыву труб
- Засорению системы
Защита котла от замерзания Термостат Температура
Необходимо убедиться, что температура термостата защиты от замерзания котла установлена на 5 градусов. Как только вода достигает безопасного уровня температуры, чтобы предотвратить замерзание, система отключается.
