Защита скважинного насоса от сухого хода: виды и принцип действия

Сухой ход насоса (работа без воды) – одна из наиболее распространенных причин его поломки. Кроме того, на подобную неисправность не распространяется гарантия от производителя. То есть сервисная служба вам откажет в гарантийном ремонте, если экспертиза покажет признаки длительной холостой работы прибора. Чтобы избежать подобных проблем, в системе автономного водоснабжения должна быть предусмотрена защита от сухого хода скважинного насоса, которая отключает электропитание в случае недостаточного количества воды в скважине.

• Чем опасен сухой ход для скважинного насоса
• Средства защиты от сухого хода: принцип действия
• Поплавковый выключатель
• Реле давления
• Реле уровня
• Какой тип защиты выбрать для насоса
• Видео: как защитить насос от сухого хода

В современных приборах в качестве материала для рабочих элементов чаще всего используется износостойкий пластик. Его преимуществом является высокая прочность и сравнительно низкая цена. Данный материал отлично справляется со своей задачей при условии соблюдения эксплуатационных требований. Одно из таких условий – постоянное наличие смазки и охлаждения, функцию которых выполняет рабочая среда, то есть вода.

При отсутствии охлаждающей жидкости пластиковые детали сильно перегреваются, пластик постепенно деформируется. Последствия для электронасоса могут быть самые печальные: от снижения производительности до заклинившего вала и сгоревшего двигателя.

Важно знать! В паспорте на оборудование любой производитель подчеркивает, что сухой ход является недопустимым режимом работы скважинного насоса.

Деформация деталей отчетливо видна во время разборки прибора, поэтому скрыть причину поломки от сервисной службы не получится. В этом случае гарантия на оборудование недействительна.

Основная задача защиты скважинного насоса от сухого хода – блокировка работы прибора в случае малого уровня или полного отсутствия воды в скважине.

Наиболее распространенными средствами подобной защиты являются:

• поплавковый выключатель;
• реле давления;
• реле уровня.

Поплавковый выключатель ↑

Принцип действия такого устройства достаточно прост. Контакты поплавкового выключателя (поплавка) подключаются в разрыв цепи питания двигателя. Сам же поплавок отслеживает уровень воды в скважине или колодце. Когда вода опускается ниже нормы, контакты размыкаются, тем самым прекращая подачу напряжения к электронасосу. Правильный уровень срабатывания определяется местом установки поплавка. Очень важно, чтобы в момент отключения питания корпус прибора еще находился в воде.

Погружной насос с поплавком

Реле давления ↑

При нормальной эксплуатации скважины давление в автономной системе водоснабжения не может опуститься ниже 1 бара. Для контроля данного параметра используется реле (датчик) давления, контакты которого разрывают цепь электродвигателя. Обычно порог срабатывания датчика устанавливается в пределах 0,4-0,6 бар.

Разновидностью датчика давления является реле протока. В этом случае контроль осуществляется за потоком воды в системе. Как только интенсивность потока падает ниже установленного значения, насос прекращает свою работу. Подобные устройства, как правило, используются в автоматизированной системе водоснабжения.

Контроль протока на водопроводной трубе

Реле уровня ↑

Как и в случае с поплавковым выключателем, принцип работы данного устройства основан на контроле уровня воды в скважине, с тем лишь отличием, что такое реле является более технологичным и сложным устройством. Один или несколько датчиков опускаются в воду на контрольную глубину. Как только уровень падает ниже нормы и появляется риск холостой работы, сигнал с датчика поступает в электронное устройство, которое дает команду на отключение электронасоса. Такой способ контроля очень надежен, хотя и более дорогой по сравнению с другими видами защиты.

Система водоснабжения на основе электронного датчика уровня

Выбор типа защиты насоса от сухого хода зависит от размера скважины, вида насосного оборудования и финансовых возможностей хозяев.

Самый простой и дешевый способ защитить прибор от холостой работы – поплавковый выключатель. Однако у него есть один существенный изъян. Поплавок нельзя применить в скважинах малого диаметра. Он просто не сможет выполнять свою функцию в узкой водоподъемной трубе. Хотя для колодцев такой вариант, пожалуй, будет оптимальным.

Для погружного оборудования наиболее подходящим средством является реле уровня. За такое устройство придется заплатить больше, однако вы будете уверены, что насос надежно защищен от снижения уровня воды в скважине. А вот для насосных станций такая защита не слишком подходит, поскольку шланг в водоподъемной трубе может забиться, и вода не будет поступать в прибор, хотя уровень в скважине будет соответствовать норме. В этом случае лучше использовать датчик давления или реле протока.

Важно! Без контроля сухого хода насос просто не поймет, что ему нужно выключиться при опустошении скважины. Поэтому лучше предупредить его поломку, чем приобретать новый прибор.

Если у вас возникли трудности с выбором оптимальной защиты скважинного насоса от сухого хода, всегда можно проконсультироваться у специалистов, которые помогут подобрать наиболее подходящий вариант для вашей системы водоснабжения.

принцип работы датчика защиты насосного оборудования

1. Почему насосное оборудование надо защищать от сухого хода
2. Основные средства защиты
3. Характеристики реле защиты насоса от сухого хода
4. Датчики, обеспечивающие контроль потока воды
5. Датчики, контролирующие уровень воды в системе

Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать. Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода. Для насосной станции могут использоваться различные типы таких устройств.

Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса

Почему насосное оборудование надо защищать от сухого хода

Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.

По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.

Насосная станция с автоматической защитой от сухого хода

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

• реле защиты насоса от сухого хода;
• датчик потока воды;
• реле давления с опцией защиты по сухому ходу;
• датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

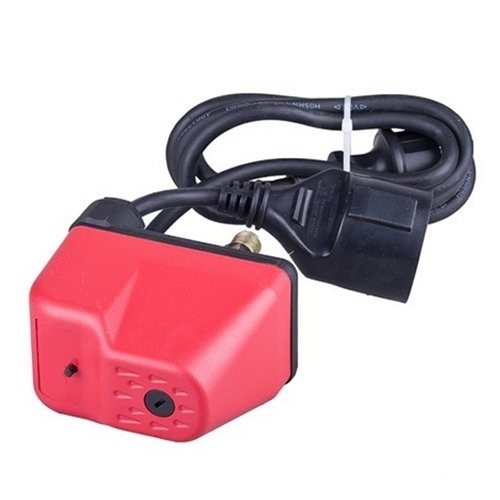

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

• мембраны, являющейся одной из стенок внутренней камеры датчика;
• контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
• пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

• Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
• Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором.

Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

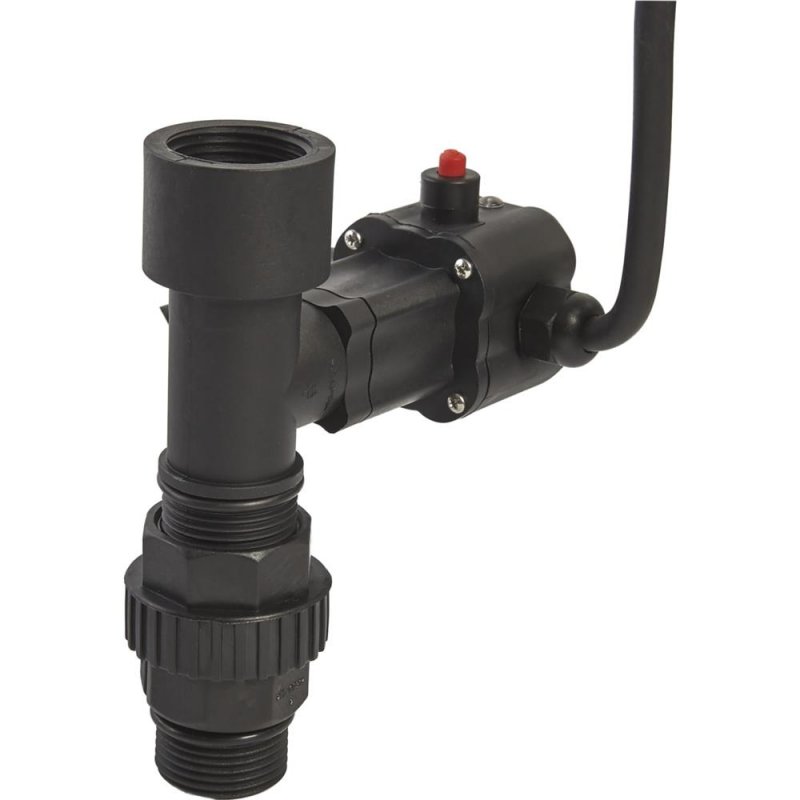

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

• лепестковые;
• турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

Датчик автоматического управления насосом «Турби»

Электронные контроллеры потока воды

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Датчики, контролирующие уровень воды в системе

Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Поплавковые датчики

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

Поплавковый датчик ПДУ-В241-50 и схема его подключения

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.

Электронные реле

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Электронное реле подключается к датчику трубного или скважинного типа

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

5 Контроллеры скважинных насосов для автоматизации и защиты вашего частного водоснабжения

Если у вас нет доступа к водопроводу или вы предпочитаете использовать частное водоснабжение для экономии средств, скорее всего, ваша система водоснабжения зависит от скважинного насоса. Погружные скважинные водяные насосы, используемые для различных целей, включая орошение, мытье, питьевую воду, имеют много преимуществ, но также и некоторые ограничения по сравнению с основным водоснабжением. Но, внедрив контроллеры скважинных насосов вместе с вашим насосом, вы можете значительно улучшить частную систему водоснабжения и сделать ее максимально похожей на получение воды из сети.

Автоматизация скважинных водяных насосов дает многочисленные преимущества и гарантирует полный комфорт при использовании воды, добытой из скважины. Используя наши обширные знания о продуктах и ​​опыт, мы знаем, что при использовании правильных контроллеров скважинных насосов погружные водяные насосы могут требовать меньше ручного вмешательства в свою работу, обеспечивать постоянное давление воды без каких-либо колебаний подачи, снижать затраты на техническое обслуживание и энергию и обеспечивать бесперебойную подачу. воды в накопительном баке. Итак, давайте рассмотрим 5 способов, которыми вы можете воспользоваться контроллерами скважинных насосов, чтобы автоматизировать частное водоснабжение и защитить свой насос.

Какие типы контроллеров скважинных насосов были бы вам полезны?

Как обсуждалось выше, функции управления жизненно важны для повышения эффективности скважинных водяных насосов, защиты их от повреждений и автоматизации частного водоснабжения. Экономя ваше время, хлопоты и дорогостоящий ремонт, контроллеры скважинных насосов могут варьироваться в зависимости от требований приложения и уровня автоматизации, который вам нужен. Вот 5 способов улучшить скважинный водяной насос и узнать о преимуществах добавления функций управления насосом:

1. Привод с регулируемой скоростью — этот контроллер скважинного насоса регулирует скорость двигателя в зависимости от фактических потребностей, обеспечивая подачу воды с постоянным давлением, несмотря на меняющиеся потребности в подаче. Инверторы для скважинных насосов идеально подходят для предотвращения колебаний давления при одновременном использовании душа, крана и стиральной машины. Эта замечательная функция управления также снижает механическую нагрузку на погружной водяной насос и экономит затраты на электроэнергию, поскольку используется только необходимая энергия (а не максимальная мощность насоса).
2. Защита от пониженного/перегрузочного напряжения – помогает защитить скважинный водяной насос от перегрева, отключая его в случае нестабильного напряжения питания. Это отличная функция управления, которая может сэкономить вам дорогостоящий ремонт и время простоя насоса.
3. Защита от работы всухую. Повреждения, вызванные работой всухую, являются одной из наиболее частых причин отказов насоса. Наличие контроллера защиты скважинного насоса от сухого хода отключит работу насоса в случае слишком низкого уровня грунтовых вод и защитит насос от дорогостоящего ремонта.
4. Защита от тепловой перегрузки. Если ваш скважинный водяной насос используется для непрерывной работы, вам необходима защита от тепловой перегрузки. Работа насоса в течение длительного времени может привести к перегреву, повреждению насоса и, как следствие, к простою и дорогостоящему ремонту. Контроллер защиты от тепловой перегрузки отключает двигатель погружного скважинного водяного насоса, когда он начинает перегреваться, экономя ваши деньги и время.
5. Управление поплавковым переключателем/переключателем уровня – эта функция управления переключателем скважинного насоса запускает/останавливает насос в зависимости от уровня воды в резервуаре для хранения, питаемом скважиной. Автоматизируя запуск насоса при низком уровне воды в баке, вы можете избежать нехватки воды, когда вы хотите ее использовать, и поддерживать хорошее давление в момент включения подачи.

Наши решения для контроллеров скважинных насосов для автоматизации вашего скважинного насоса

Наши технические инженеры по продажам уже много лет заказывают блоки управления скважинными насосами, переключатели и пусковые блоки, что означает, что у нас есть подходящие решения для повышения эффективности ваших скважинных насосов и автоматизации частное водоснабжение. От простых выключателей скважинных насосов, которые позволяют легко включать и выключать работу над землей, до всеобъемлющих панелей управления скважинными насосами, которые имеют ряд функций управления для полной автоматизации вашей системы, у нас есть решение для вас.

• Панель управления скважинным насосом Domino Up: это универсальное решение предназначено для управления и защиты электродвигателей скважинного водяного насоса. Он оснащен несколькими функциями управления, включая переключатель включения/выключения для удобного надземного управления, защиту скважинного насоса от сухого хода и входы для поплавкового реле, реле уровня и давления. Благодаря беспотенциальному выходу скважинная панель управления Domino Up также позволяет подключаться к внешнему сигнальному устройству или оповещателю, чтобы предупредить пользователя о минимальном уровне воды, минимальном cos или перегрузке/максимальном токе.

• Преобразователь частоты Coelbo Speedbox: это усовершенствованный энергосберегающий преобразователь частоты с воздушным охлаждением, идеально подходящий для добычи из скважины/скважины. Благодаря встроенному инвертору привод с регулируемой скоростью Coelbo Speedbox может регулировать скорость двигателя скважинного насоса в соответствии с фактическими, а не максимальными требованиями, поддерживая постоянное давление в системе при колебаниях потребности в подаче воды. Это также обеспечивает пользователю значительную экономию энергии и значительно продлевает срок службы насоса за счет снижения ненужных механических нагрузок.

• Базовый переключатель включения/выключения скважинного насоса: Этот контроллер скважинного насоса удобен, надземное управление обеспечивает возможность включения/выключения насоса и защиты двигателя насоса. Помимо выключения/включения насоса, наши шкафы управления скважиной могут поставляться с тепловой защитой для предотвращения перегрева насоса. Мы предлагаем ряд шкафов управления для двигателей скважинных насосов Franklin, Grundfos и Lowara.

Итак, у вас есть 5 способов использования контроллеров скважинных насосов для защиты и автоматизации вашего насоса. Если вы заинтересованы в одной из этих функций или продукте, который выполняет их все, у нас есть решение для вас. Если вы хотите усовершенствовать свой скважинный насос, но не уверены, какой блок управления скважинным насосом подходит для вашего применения, наш отдел продаж готов помочь вам. Свяжитесь с нами по телефону 01777 871100, чтобы получить квалифицированную консультацию по выбору продукта.

Как решить проблему сухого хода

Эксплуатация и дизайн

Функции

27 окт. 2017 г.

Человеческий фактор является одной из основных причин сухого хода. Corepics VOF/ShutterstockКомпания изобрела насос, устойчивый к кавитации и самовсасывающий.

Работа всухую происходит, когда насос работает без достаточного количества жидкости. Это приводит к скачку давления, расхода или перегреву, что приводит к отказу насоса. В результате насосные элементы заедают на валу. В этой статье объясняется, как можно избежать этой проблемы.

Отказы насосов, связанные с кавитацией и работой всухую, обходятся компаниям в миллионы долларов ежегодно, включая затраты на замену поврежденного оборудования и потерю продаж из-за низкой производительности. Прогнозируется, что с улучшением экономики и ожидаемым увеличением производства топлива продажи насосов для перекачки жидкости будут расти на 5,5% в год до 84 миллиардов долларов в 2018 году9.0003

Историческая закономерность показывает, что учитывая такое распространение, затраты, связанные с ремонтом или заменой, также резко увеличатся.

При возникновении кавитации пузырьки пара образуются и расширяются в перекачиваемой жидкости на стороне всасывания насоса, прежде чем достичь стороны нагнетания насоса с более высоким давлением и резко схлопнуться вблизи поверхности насосного элемента. Это вызывает ударные волны внутри насоса, которые вызывают значительные повреждения насосного элемента.

При отсутствии лечения кавитация со временем разрушит насосный элемент и другие компоненты, резко сократив срок службы насоса. Кавитация также может вызывать чрезмерную вибрацию, приводящую к преждевременному выходу из строя уплотнения и подшипника, а также к немедленному увеличению потребляемой мощности и снижению расхода и выходного давления.

В то время как кавитация является распространенной причиной ухудшения характеристик насоса и выхода из строя, связанных с физическими особенностями работы насоса, сухой ход, с другой стороны, обычно связан с тем, как конечные пользователи активно эксплуатируют насосы. Сама кавитация также может быть настолько распространена, что создает ситуацию работы всухую внутри насоса из-за чрезмерного парообразования. Насосы чаще всего полагаются на саму перекачиваемую жидкость для смазки опорных поверхностей насосного элемента. Если насос работает без этой жидкости, низкий или отсутствующий уровень смазки на этих опорных поверхностях приведет к избыточному выделению тепла, повышенному износу и, возможно, даже к отказу насоса, если насосный элемент заедает или ломается. Срок службы насоса, работающего всухую, значительно сокращается или, в худшем случае, заканчивается преждевременно.

Наиболее непосредственной причиной сухого хода обычно является человеческий фактор. Компании полагаются на операторов для мониторинга насосов, но проблемы возникают в тех случаях, когда операторы непреднамеренно оставляют насосы включенными в течение определенного периода времени после завершения операции перекачки. Например, после завершения разгрузки водитель грузовика может оставить работающий насос без присмотра, не зная, что насос все еще работает. Такая непрерывная работа после перекачивания всей перекачиваемой жидкости создаст условия работы всухую внутри насоса, что приведет к повреждению из-за отсутствия смазки. Такая ситуация может также возникнуть во время заливки насоса, когда система трубопроводов и корпус насоса еще не заполнены жидкостью, и насос работает всухую, пока не закончится период заливки.

В связи с этим многие компании установили защитные и управляющие устройства различной конструкции, которые останавливают насос сразу после завершения работы, предотвращая работу всухую. Инженеры также тратят много времени и усилий на то, чтобы правильно настроить насосы для заливки, что увеличивает стоимость и сложность сантехнических работ. Такой уровень защиты требует значительных затрат. Несмотря на все усилия оператора, опасные события все еще могут происходить из-за неправильной работы систем мониторинга, неправильного использования контрольного оборудования или непредсказуемых событий. Владельцы насосов особенно нуждаются в технологии, предотвращающей вредные последствия работы всухую, чтобы они не зависели от операторов как единственной линии защиты. В дополнение к защите от работы всухую, инженеры по спецификации насосов и обслуживающий персонал всегда находятся в поиске решения, позволяющего предотвратить постоянную проблему кавитации в наиболее требовательных насосах, что, как мы надеемся, приведет к снижению затрат на техническое обслуживание и увеличению производительности.

Решение Инженеры Parker разработали двухступенчатую гибридную технологию, включив центробежный насос в качестве первой ступени перед объемным трехлопастным роторным насосом в качестве второй ступени. Этот двухступенчатый гибридный подход увеличивает поток через центробежное рабочее колесо, повышая давление заряда жидкости для трехлопастных роторов второй ступени. По сути, центробежное рабочее колесо питает роторную ступень, практически устраняя проблемы кавитации, характерные для обычных поршневых насосов.

Запатентованные трехлопастные роторы и уплотнения грязесъемных лопастей компании являются ключом к возможностям насоса работать всухую и всасывающей способности всухую. Они предварительно нагружены на внутренние стенки корпуса насоса и создают вакуум до 27 дюймов ртутного столба. Это позволяет насосу выполнять самовсасывание, избегая проблем с сухим заполнением или паровой пробкой, характерных для обычных центробежных насосов.

Операторы нефтяной и газовой промышленности подняли свой голос, чтобы решить основные виды отказов: чрезвычайно короткие или отсутствующие ограничения времени работы всухую и неприемлемые уровни кавитации при перекачивании чрезвычайно легких жидкостей с высоким давлением паров. Приложения, для полного решения которых требовалось два или три разных насоса, теперь могут обслуживаться одним продуктом.
