Как защитить насос от сухого хода
Skip to contentЗащита насоса от работы без воды-2021-02-11T13:01:10+06:00
Что такое сухой ход? Это когда насос работает, а воды в нём нет. В такой ситуации насос перегревается и быстро выходит из строя. Задача защиты заключается в том, чтобы выключить насос в тот момент, когда ему нечего качать. Есть несколько вариантов решения этой проблемы. В этой статье рассказывается о четырёх наиболее часто применяющихся способах защиты.

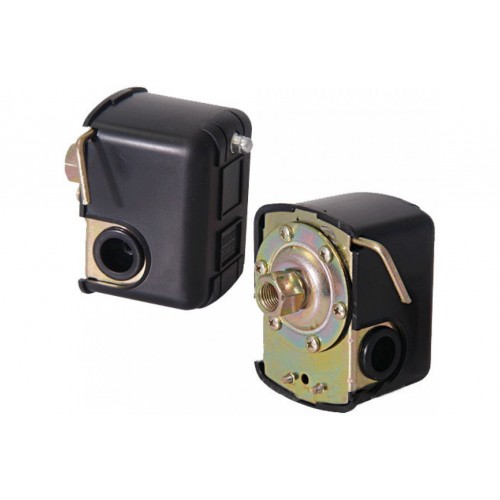

Используем реле защиты насоса
Принцип работы реле защиты таков: оно отключает насос, когда давление в системе водоснабжения опускается ниже критического уровня. Устанавливается реле защиты на участок трубопровода водоснабжения после насоса.
При его использовании есть существенный недостаток — при большом водопотреблении насос может не справиться, что приведёт к ложному срабатыванию реле.
Когда это происходит?
Если в доме одновременно пользуются водой несколько человек: кто-то решил помыться, работает стиральная машина, на кухне моется посуда и в этот же момент смыли унитаз, то давление в системе уменьшится — реле защиты сработает и все останутся без воды. Чтобы всё исправить нужно пойти к насосу и перезапустить реле. Мало приятного бегать к нему, когда это случается несколько раз в день. Также возможно срабатывание защиты при промывке станции обезжелезивания, ведь в этот момент насос работает с очень большим расходом.
Поэтому устанавливать такое реле стоит в тех случаях, когда другие способы защиты неприменимы. Например, если в системе центрального водоснабжения насосная станция выполняет задачу повысить давление, то смело ставим реле защиты от сухого хода.
Поплавковый выключатель защищает насосную станцию
Чаще всего поплавковый выключатель применяют для отключения насоса при наполнении ёмкости, но он отлично справляется и с функцией его защиты. Работает это так: когда воды в накопительном баке становится мало, то поплавковый выключатель размыкает электрическую цепь питания насоса.
Как правило, поплавковый выключатель — это универсальный прибор. Его можно подключить как на заполнение, так и на опорожнение бака. Он имеет три провода — чёрный, коричневый и голубой. В случае, когда он используется для защиты насоса от сухого хода, в разрыв фазы подключаются чёрный и голубой провода. В различных моделях цветовая маркировка проводов может отличаться, поэтому перед подключением убедитесь всё ли правильно. Сделать это не сложно. Опустите поплавок в нижнее положение и проверьте какие из контактов разомкнуты. Затем поднимите выключатель, если пара проводов выбрана правильно, то они должны замкнуться.
Внимание, важно! В паспорте изделия всегда указывается максимально допустимый коммутируемый ток, обычно он составляет 6, 10 или 16 ампер. Следует это иметь в виду, не стоит подключать шести амперный поплавковый выключатель к насосу, мощностью например 2 кВт.
Защита погружного насоса — когда воды в скважине мало
Такое часто бывает, что дебет скважины небольшой и при длительной работе погружного насоса, он выкачивает из неё всю воду. В этом случае, необходима система защиты скважинного насоса. Поплавковый выключатель в скважину не установишь, нет места. Задачу решает другой прибор и называется он — электронный регулятор уровня.
Суть метода такова: в скважину погружаются три электрода, и когда уровень воды в ней опускается до нижнего электрода — прибор отключает насос, а когда вода поднимается до верхнего — прибор включает его.
Применяем регулятор давления воды
Прибор этот выполняет туже функцию, что и реле давления — автоматическое включение и выключение насоса при разборе воды, но принцип его действия немного отличается. Если реле давления включает насос при двух атмосферах, а выключает при трёх, то регулятор давления включает насос по давлению, а выключает по потоку, то есть в тот момент, когда вода через него перестает течь.
Причём здесь защита от сухого хода, спросите Вы?
Дело в том, что при отсутствии воды потока нет, поэтому прибор тут же обесточит насос и выйдет в ошибку. Преимуществом применения регулятора давления является то, что нет необходимости покупать гидроаккумулятор большого объёма, достаточно бака 10 -20 литров. Но есть очень большой минус. Дело в том, что регулятор давления выключит насос только тогда, когда поток прекратится. Произойдёт это в тот момент, когда насос накачает максимальное давление, которое может создать. То есть, если насос способен накачать давление 10 атмосфер — такое же давление будет и в вашей системе водоснабжения. Это недопустимо много, и приведёт к поломке смесителей и клапана в бачке унитаза. Чтобы решить проблему, приходится устанавливать ещё один прибор — редуктор давления.
Выводы, когда какие методы применять?
Если водоснабжение центральное, а насосная станция выполняет функцию повышения давления в системе водоснабжения, то монтируем реле защиты от сухого хода.
Если насос качает воду из накопительного бака или колодца, то лучшим вариантом является установка поплавкового выключателя.
Для защиты погружного насоса в скважине, правильным решением будет применение электронного регулятора уровня.
Читайте ещё статьи
Page load linkGo to Top
Защита от сухого хода насоса: виды, установка
Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. За включение-отключение насоса отвечает реле давления воды, а следить за наличием воды должна защита от сухого хода насоса. Как реализовать эту защиту в разных ситуация и рассмотртим дальше.
Содержание статьи
Что такое сухой ход насоса
Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась — при небольшом дебите колодца или скважины воду можно просто всю выкачать. В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом. Иногда используется термин «холостой ход», хоть это и не совсем правильно.
Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения. Нет воды — нет охлаждения. Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса — одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.
Как можно защитить насос от сухого хода
Есть несколько разных устройств, которые отключат насос при отсутствии воды:
- реле защиты от сухого хода;
- устройства контроля потока воды;
- датчики уровня воды (поплавковый выключатель и реле контроля урвня).
Все эти устройства предназначена для одного — отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.

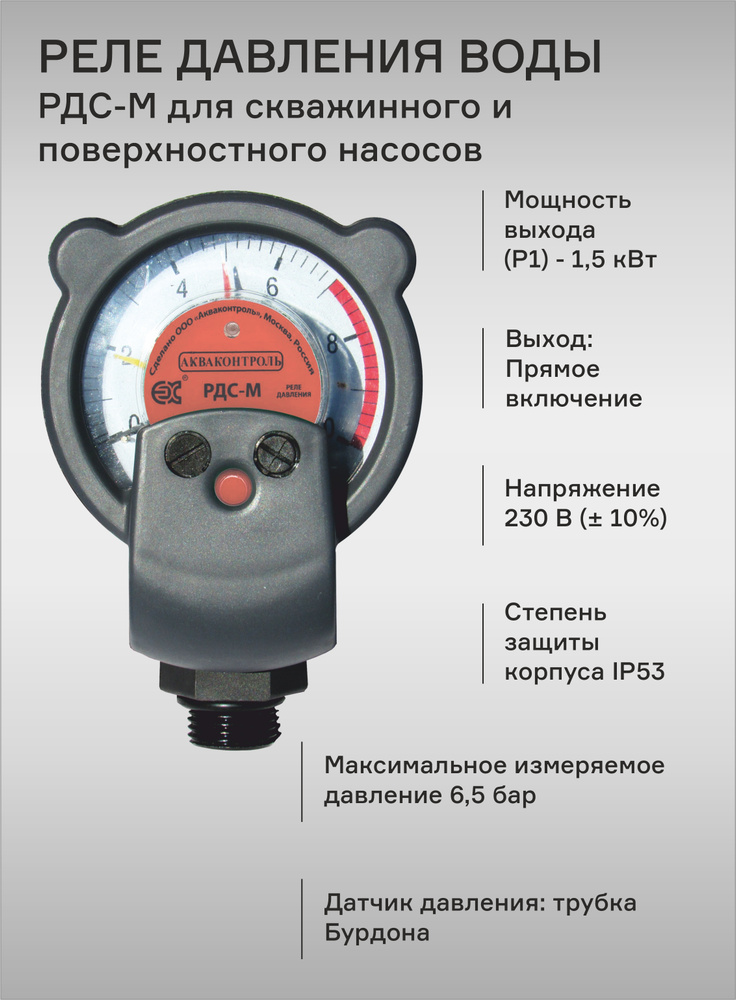

Реле защиты от сухого хода
Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.
Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.
Так выглядит защита от сухого хода насосаКогда оно эффективно
Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.
Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.
Когда оно не гарантирует отключение при отсутствии воды
В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.
Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.
Устройства контроля протока воды
В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле или датчики протока — электромеханические устройства, контроллеры — электронные.

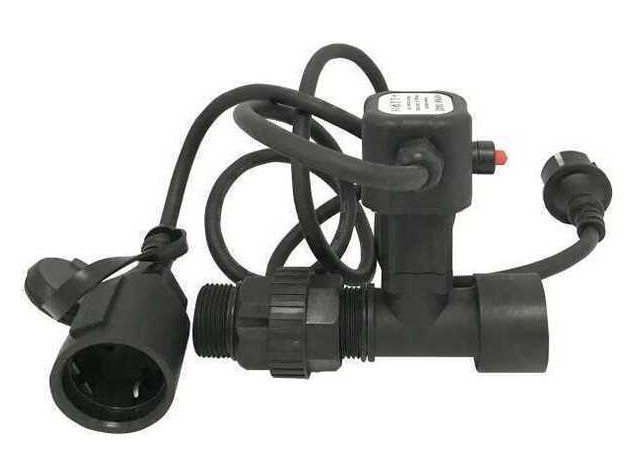

Реле (датчики) протока
Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе.
- Так выглядя лепестковые датчики протока
- Устройство лепесткового датчика
- Устройство турбинного датчика протока воды
- Датчик протока воды для водопровода
- Виды и параметры датчиков протока воды для насоса
Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.
Контролеры протока
В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.
Название | Функции | Параметры срабатывания защиты от сухого хода | Подсоединительные размеры | Страна/производитель | Цена |
---|---|---|---|---|---|
BRIO 2000M Italtecnica | Реле давления + датчик протока | 7-15 сек | 1″ (25 мм) | Италия | 45$ |
АКВАРОБОТ ТУРБИПРЕСС | Реле давления + реле протока | 0,5 л/мин | 1″ (25 мм) | 75$ | |
AL-KO | Реле давления + обратный клапан + защита от сухого хода | 45 сек | 1″ (25 мм) | Германия | 68$ |
блок автоматики Джилекс | Реле давления + защита от холостого хода + манометр | 1″ (25 мм) | Россия | 38$ | |
блок автоматики Aquario | Реле давления + защита от холостого хода + манометр + обратный клапан | 1″ (25 мм) | Италия | 50$ |
В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.
Датчики уровня воды
Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.
Поплавковые
Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).
Принцип работы поплавкового выключателяПринцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.
Реле контроля уровня
Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.
В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.
Один и тот же прибор может контролировать разные уровни, в том числе, минимальныйЭто основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.
Сухой ход скважинных насосов – почему это опасно и как защитить свой насос
Скважинные насосы сконструированы таким образом, что необходимым условием их бесперебойной работы является достаточный уровень перекачиваемой воды. Это обеспечивает как охлаждение электродвигателя насоса, так и необходимое давление воды. Если уровень воды упадет ниже определенного уровня, насос помимо воды начнет всасывать воздух, что может привести к повреждению или полной поломке насоса. Так как же защититься от сухого хода?
Способы защиты вашего насоса от работы всухую
Повреждения, вызванные работой всухую, являются наиболее распространенной причиной выхода насоса из строя , а инвестиции в точную защиту ничтожны по сравнению со стоимостью нового насоса. Существует несколько технологий, обеспечивающих своевременное отключение насоса в случае низкого уровня воды. Однако скважинные насосы имеют специфическую конструкцию, и поэтому не все методы защиты от сухого хода можно использовать в этом случае.
Защиту скважинных насосов можно обеспечить, в основном, с помощью блока управления, переключающих устройств или датчиков для сигнализаторов уровня.
Погружной насос для скважин.
Защита от работы всухую с помощью блока управления
Блок управления автоматически измеряет и калибрует потребление тока, сохраняет данные и отключает насос в случае работы всухую. Преимуществом является дисплей, который показывает обзор насоса или его аварийную остановку. Когда вода снова поднимается до необходимого уровня, блок управления снова включает насос.
Встроенная защита с переключателями
Насос может быть защищен от работы всухую с помощью переключателей, входящих в состав насоса.
В качестве простого решения для контроля уровня доступен поплавковый выключатель. Он подключается непосредственно к насосу и находится в вертикальном положении, пока уровень достаточен. Если уровень падает, груз переворачивает его, и выключатель автоматически выключает насос. Однако этот вариант предполагает, что вокруг насоса достаточно места для свободного перемещения поплавка, что маловероятно для узких скважин.
Поэтому для скважинных насосов можно рекомендовать реле давления и расхода . Они контролируют достаточное давление и расход в насосе. Эти переключатели запускают насос в случае расхода воды, вызванного пониженным давлением. Затем переключатель выключает насос, когда потребление прекращается. Точно так же выключатель следит за требуемым уровнем воды и автоматически отключает насос в случае его значительного падения.
Отдельное реле давления используется в сочетании с напорным сосудом. Отдельное реле потока используется для поверхностных насосов, где оно может заменить поплавковый выключатель.
Кроме того, некоторые переключатели предлагают функцию непрерывного контроля скорости, датчик утечки и другие полезные функции для более безопасной работы насоса.
Автоматический переключатель потока Wilo.
Внешняя защита с помощью датчиков проводимости
Самый надежный способ защитить ваш насос от работы всухую — установить внешний датчик проводимости с выключателем. Эта система отключает насос до того, как насос всасывает воздух, обеспечивая 100% защиту от повреждений. Датчик также запускает насос, как только уровень воды снова поднимается до минимально необходимого уровня.
Датчики проводимости могут использоваться в случае погружных и дренажных насосов различного назначения. В случае насоса для питьевой воды датчик должен быть сертифицирован для использования в установках питьевой воды. Скважинные насосы должны быть оборудованы тремя зондами – один контролирует максимальный уровень, второй – минимальный, а третий служит эталоном и располагается ниже минимального уровня, поэтому всегда находится под водой. Все датчики подключены к выключателю, который включает и выключает насос по мере необходимости.
Датчик уровня ELKO.
Комплексная защита от повреждения насосов
Однако сухой ход не является единственной возможной причиной повреждения насосов . Поэтому целесообразно обеспечить комплексную защиту системы, купив комплект поддержания постоянного давления. В дополнение к скважинному погружному насосу, оснащенному соответствующей защитой от сухого хода, в такой комплект входят:
- расширительный бак с манометром и реле давления, которое контролирует требуемое давление,
- обратный клапан, который гарантирует, что вода выше не повредит насос своим давлением,
- датчики и блоки управления.
Очевидной предпосылкой малой отказоустойчивости скважинных насосов является чистота воды , так как скважинные насосы не предназначены для перекачивания жидкости с примесью механических частиц. Регулярно прочищайте скважину.
Защита от сухого хода | AVAG-Pumps
Главная › Продукция › Аксессуары › Защита от сухого хода
Защита от сухого хода DRP-1 подходит для
центробежных насосов на 230 Вольт.
Установка: вертикальная в напорной линии
DRP-1 автоматически отключает насос при работе всухую, и загорается красная лампочка отключения насоса.
ВНИМАНИЕ:
Отключение возможно только при давлении 0,6 бар!
Поэтому не для установок с мембранными сосудами и реле давления.
Технические данные:
- Двигатель насоса: 230 В, 50 Гц
- Макс. Сила тока: 10 A
- Подходящий диапазон давления: 0,6–6 бар
- Соединение: 1″ наружная резьба (вход) – 1″ внутренняя резьба (выход)
- Объем поставки: 1,2 м. кабель H07RN-F 3 x 1,0 мм² с вилкой
защита от сухого хода для центробежных насосов
Реле протока устанавливается в тройнике в напорной линии.
Протекающая среда воздействует на лопасть и
приводит в действие магнитные переключатели. Задержка 0-10 сек.
Лопасть можно отрегулировать, укоротив трубу соответствующего размера.
При использовании Flowmatic с реле давления необходимо установить блок управления с дополнительным реле времени.
- Температура жидкости: макс. + 100 °C
- Рабочее давление: макс. 8 бар
- Соединение: 1″ Наружная резьба
- Для диаметра трубы: 1″ – 4″
- Минимальный расход: 20 л/мин
- Напряжение: 230 В
- Ампер: 10 (4) А, 230 Вольт
- Исполнение: Ченджер
- Монтажное положение: горизонтальное или вертикальное
Однополюсный погружной электрод из нержавеющей стали в пластиковом корпусе для воды.
Подходит для температурного диапазона от 0°C до + 60°C.
Для самостоятельной клеммы с болтовым креплением. плотная гайка, врезное кольцо и уплотнительное кольцо обеспечивают надежное и водонепроницаемое соединение линии.
Кабель электрода
Одножильный электродный кабель H07RN-F 1,5 мм² (NSH 1,5 мм²)
(опционально!)
для подключения 2 электродов (C и MIN/MAX),
1 НО контакт
Реле уровня, которые могут контролировать уровни проводящих жидкостей.
Однополюсные электроды действуют как зонды. Они находятся в контролируемой погруженной среде и обнаруживают изменение сопротивления при смачивании или удалении влаги.
CM-ENE MIN: контролирует уровень наполнения по отношению к минимальному уровню (при контроле контроллеров насосов Сухой ход – дно отключено)
CM-ENE MAX: можно использовать для контроля управления насосом использовать
(верхняя часть выключена)
Технические данные:
- Высота: 88 мм
- Количество контактов в качестве контактов: 1
- Напряжение: 230 – 240 В
для соединения 3 Electres, 2 Changer 909090707
для соединения 3 Electres, 2 Changer
.
Электродное реле уровня CM-ENS контролирует и регулирует уровни проводящих жидкостей. Он используется для заполнения и опорожнения, для защиты от работы всухую и для сигнализации состояния контролируемого уровня заполнения.
