Защита твердотопливного котла от перегрева и конденсата, дутьевой вентилятор для котла

Покупая и устанавливая твердотопливный котел, надо обязательно учесть особенности его эксплуатации, а именно – высокую вероятность перегрева в нештатных ситуациях, что может закончиться серьезной аварией и даже разрушением водяной рубашки агрегата (взрывом). Также немалый вред может нанести образование конденсата на стенках камеры сгорания, что случается при определенных режимах работы. Чтобы исключить подобные неприятности, должна быть предусмотрена защита твердотопливного котла от перегрева и конденсата, о чем и пойдет речь в нашей статье.

Как избавиться от конденсата в топке котла?

В котлах на твердом топливе может выпадать влага на внутренних стенках камеры сгорания. Это происходит, когда дрова уже разгорелись и вентилятор наддува (если он есть) работает в полную силу, а вода в системе отопления еще холодная.

От перепада температур и возникает конденсат, который, смешиваясь с продуктами горения, оседает на стенках камеры. Этот налет вызывает коррозию металла, вследствие чего срок службы котла значительно сокращается.

Примечание. Котлы с чугунным теплообменником не боятся коррозии, но, в свою очередь, чувствительны к резким перепадам температуры теплоносителя.

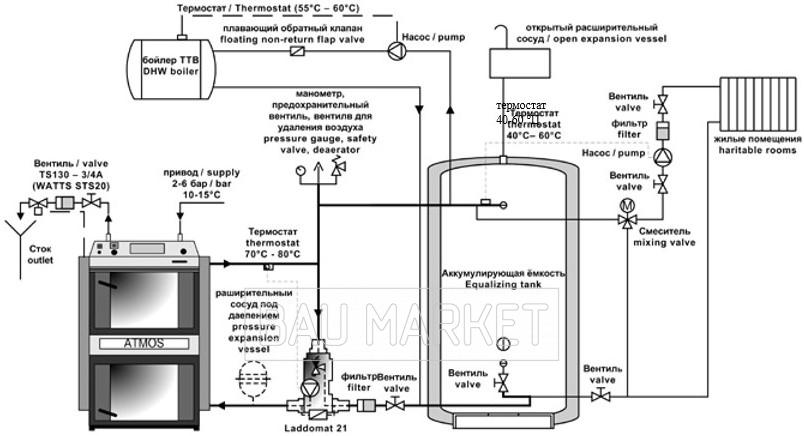

Решить данную проблему несложно, надо лишь включить в схему обвязки трехходовой термостатический клапан, настроенный на температуру теплоносителя 55—60 ºС, как показано на рисунке ниже. Действует защита твердотопливного котла от конденсата следующим образом: пока вода в котле не нагреется до заданной температуры, она циркулирует по малому контуру. После достаточного нагрева трехходовой клапан постепенно подмешивает воду из системы. Таким образом, перепада температур и конденсата в топке не возникает.

Внедрение в схему смесительного узла также защищает чугунный теплообменник от перепада температур теплоносителя, поскольку клапан не даст возможности попасть холодной воде внутрь теплогенератора.

Способы защиты котла от перегрева

Чрезмерный нагрев и закипание теплоносителя в агрегатах на твердом топливе может случиться в процессе эксплуатации по таким причинам:

• отключение электроэнергии;
•  вышла из строя электроника или датчик температуры, тогда может не отключаться вентилятор поддува или не закрываться дверца зольника;
• воздушная заслонка, управляемая механическим термостатом с цепным приводом, закрылась не до конца.

Самый популярный метод защиты котла от перегрева при внезапных и частых отключениях электричества – это использование блоков бесперебойного питания либо электрических генераторов. Вообще, предусмотрительный хозяин, проживающий в местности с частыми отключениями электроэнергии, должен подумать об этом заблаговременно и принять все меры по обеспечению энергонезависимости своей системы отопления.

Совет. Чтобы система была энергонезависимой, надо ее рассчитать и сделать гравитационной с естественной циркуляцией теплоносителя. Отопительное оборудование нужно подобрать как можно проще, где отсутствует электронный блок управления и дутьевой вентилятор для котла.

Поскольку помимо аварийной ситуации с отключением электричества бывают и другие неисправности, приводящие к перегреву, то наличие независимых источников электроэнергии не панацея, нужны более универсальные решения. Вот они:

• установка двухходового защитного клапана;
• введение в схему обвязки байпаса для естественной циркуляции, отводящего тепло в буферную емкость или теплоаккумулятор.

Примечание. В некоторых моделях твердотопливных агрегатов внедрена защита от перегрева с помощью встроенного или выносного теплообменника. В случае аварии через него пропускается холодная вода из водопроводной сети. Такое решение можно использовать и тем, кто взялся изготовить котел на твердом топливе своими руками.

Использование клапана безопасности

Это не одно и то же, что предохранительный клапан. Последний просто сбрасывает давление в системе, но не охлаждает ее. Другое дело — клапан защиты от перегрева котла, что отбирает из системы горячую воду, а вместо нее подает холодную, из водопровода. Устройство – энергонезависимое, присоединяется к подающей и обратной магистрали, водопроводной сети и канализации.

При температуре теплоносителя свыше 105 ºС клапан открывается и благодаря давлению в водопроводе 2—5 Бар горячая вода вытесняется из рубашки теплогенератора и трубопроводов холодной, после чего уходит в канализацию. Как присоединяется клапан защиты твердотопливного котла, показано на схеме:

Недостаток этого способа защиты заключается в том, что она непригодна для систем, наполненных незамерзающей жидкостью. Кроме того, схема неприменима в условиях, когда отсутствует централизованное водоснабжение, ведь вместе с отключением электроэнергии прекратится и подача воды из скважины или бассейна.

Схема с аварийным байпасом

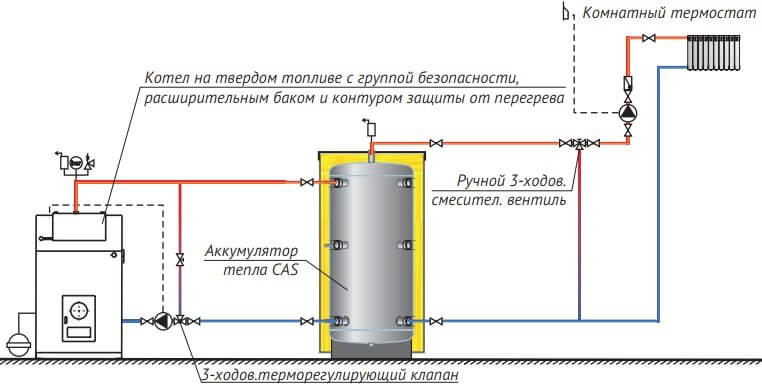

Практически не имеет недостатков представленная ниже схема защиты твердотопливного котла от перегрева:

При отключении электричества остановится циркуляционный насос, который во время работы поддавливает лепесток обратного клапана, чем препятствует движению воды через байпас. Но после остановки клапан откроется и теплоноситель продолжит циркуляцию естественным образом. Даже если в это время произойдет какая-то авария с твердотопливным котлом и нагрев воды не остановится, то тепло будет отводиться в буферную емкость, пока дрова в топке не прогорят.

Правда, здесь требуется выполнение нескольких условий:

• наличие теплоаккумулятора или буферной емкости достаточного объема;
• трубы котлового контура до емкости должны быть стальными, с увеличенными диаметрами и надлежащими для естественной циркуляции уклонами;
• обратный клапан – только лепесткового типа, монтируемый в горизонтальном положении.

Заключение

Защита от перегрева твердотопливного котла

проверено экспертом

Содержание статьи:

• Причины, в результате которых может возникнуть перегрев твердотопливного котла
• Какие существуют способы защиты отопительной техники от перегрева
• Заключение

Массовое использование котельного оборудования, работающего на твердом топливе, ставит перед владельцами частных домов особые требования. Несмотря на технический прогресс, позволивший довести современные твердотопливные отопительные приборы до совершенства, работа подобного оборудования несет в себе определенную опасность. Сбои в работе, нарушения условий эксплуатации отопительной техники могут стать причинами выхода оборудования из строя в разгар отопительного сезона. В худшем случае, возникновение внештатных ситуаций с работающим агрегатом может обернуться серьезными травмами для обитателей дома, ущербом жилым строениям.

В этом аспекте одним из важнейших условий безопасной эксплуатации станет защита твердотопливного котла от перегрева. Точное соблюдение правил безопасности эксплуатации нагревательной техники, наличие дееспособной автоматики и приборов контроля, позволят обеспечить вам необходимую защиту от непредвиденных ситуаций.

Рассмотрим детальнее, на чем базируется защита котельного оборудования от перегрева. С чем может быть связано кипение теплоносителя в нагреваемом контуре и каковы последствия такого ЧП.

Причины, в результате которых может возникнуть перегрев твердотопливного котла

Еще на стадии выбора и покупки важно учитывать эксплуатационные характеристики обогревательного прибора. Многие модели, которые сегодня представлены в продаже, имеют встроенную систему защиты от перегрева. Работает она или нет – вопрос второй. Однако необходимо придерживаться определенных знаний и навыков, рассчитывая создать у себя дома эффективную и безопасную систему автономного отопления.

От условий эксплуатации зависит надежная работа нагревательного агрегата. При явных нарушениях технологических параметров отопительного оборудования и злоупотреблением стандартными правилами безопасности, высокая вероятность возникновения аварийной ситуации.

Для справки: превышение температуры в топочной камере допустимых параметров может вызвать кипение котловой воды. Результатом бесконтрольного процесса становится разгерметизация отопительного контура, разрушения корпуса теплообменника. В случае с водогрейными котлами при перегреве возможен взрыв.

*

Предупредить возможные негативные последствия можно еще на стадии монтажа твердотопливного котла. Правильная обвязка отопительного аппарата станет залогом вашей безопасности и надежной работы агрегата в будущем.

Если говорить детально, то в каждом случае система защиты твердотопливного котла имеет свою специфику и особенности. Каждая система отопления имеет свои плюсы и минусы. К примеру:

• Когда речь идет о твердотопливных котлах с естественной циркуляцией теплоносителя, необходимо позаботиться о безопасности и работоспособности отопительного оборудования еще во время монтажа. Трубы в системе устанавливаются металлические. Причем диаметр таких труб должен превышать диаметр труб, используемых для прокладки контура с принудительной циркуляцией теплоносителя. Датчики, установленные на водяном контуре, будут сигнализировать о возможном перегреве теплоносителя. Предохранительный клапан и расширительный бак играют роль компенсатора, снижая избыточное давление в системе.

Существенным минусом гравитационной системы отопления является отсутствие эффективного механизма регулировки рабочих режимов твердотопливных котлов.

• Большие технологические возможности для потребителей предоставляют двухконтурные твердотопливные котлы, работающие с принудительной циркуляцией теплоносителя в системе. Уже только наличие второго контура существенно увеличивает возможность регулировать температуру нагрева котловой воды. Единственный минус в работе такой системы является работающий насос, который может внести своей работой сложности при эксплуатации отопительной системы.

Это связано с тем, что при отключении электричества, насос перестает выполнять свои функции. Остановка циркуляционного процесса и инерционность нагревательных котлов на твердом топливе могут привести к перегреву нагревательного агрегата. Если котельная техника не оснащена бесперебойником, ситуация с отключением электричества чревата крайне неприятными последствиями.

Эффективная защита от перегрева работающего твердотопливного котла должна базироваться на механизме съема избыточного тепла, вырабатываемым нагревательным прибором.

Какие существуют способы защиты отопительной техники от перегрева

*

Компании – производители стараются в целях повышения потребительской привлекательности своих товаров, вносить в технический паспорт котельного оборудования любые гарантии его безопасности. О средствах защиты отопительного котла от закипания, непосвященный потребитель не имеет малейшего представления.

Существуют на данный момент следующие способы обеспечения защиты твердотопливных агрегатов, используемых для автономных систем отопления. Действенность каждого способа объясняется условиями эксплуатации котельной техники, и конструкционными особенностями агрегатов.

В большинстве случаев в техпаспорте на отопительный прибор производители рекомендуют использовать для охлаждения водопроводную воду. В ряде случаев отопительные котлы на твердом топливе оснащаются встроенными дополнительными теплообменниками. Встречаются модели котлов с выносными теплообменниками. Для предотвращения перегрева используется клапаном безопасности. Предохранительный клапан рассчитан только на сброс чрезмерного давления в системе, тогда как клапан безопасности при перегреве котла открывает доступ водопроводной воды.

Важно! При наличии чугунных нагревательных аппаратов, такая мера в корне неправильна. Чугунные теплообменники панически бояться резкого перепада температуры. Подача в контур холодной воды может привести к потере целостности корпуса теплообменника. (нагретый до высокой температуры чугун просто лопнет при контакте с холодной водой).

Превышение температуры теплоносителя отметки в 100 0С создает избыточное давление, открывающее клапан. Под действием водопроводной воды, которая подается под давлением в 2-5 бар, горячая вода из контура вытесняется холодной.

*

Первый аспект, который вызывает спорные моменты по поводу охлаждения водопроводной водой – отсутствие электричества, обеспечивающего работу насоса. Расширительная емкость не располагает достаточным объемом воды, достаточной для охлаждения котла.

Второй аспект, который отметает этот способ охлаждения, связан с использованием в качестве теплоносителя антифриза. При возникновении внештатной ситуации в канализацию вместе с поступающей холодной водой уйдет до 150 литров антифриза. Стоит ли этого такой способ защиты?

Наличие ИБП позволит сохранить в критической ситуации работу циркулирующего насоса, с помощью которого теплоноситель равномерно будет расходиться по трубопроводу, не успевая перегреваться. До тех пор пока хватит емкости аккумулятора, источник бесперебойной подачи питания гарантирует работу насоса. За это время котел не должен успеть нагреться до критических параметров, сработает автоматика, запускающая воду по запасному, аварийному контуру.

Другим способом выхода из критической ситуации станет установка аварийной схемы в обвязку твердотопливного агрегата. Отключение насоса может дублироваться работой запасного контура с естественной циркуляцией теплоносителя. Роль аварийного контура не в обеспечении обогрева жилых помещений, а только в возможности снять избыточную тепловую энергию при аварийной ситуации.

На заметку: установку аварийного контура можно заменить монтажом байпаса, который будет в крайних случаях отводить перегретую котловую воду в расширительный бак или тепловой аккумулятор.

*

Такая схема организации защиты нагревательного агрегата от перегрева надежна, проста и удобна в эксплуатации. Особых средств на ее оборудование и установку от вас не потребуется. Единственными условиями для работы такой защиты являются:

• наличие расширительного бака или накопительной емкости в системе;
• использование обратного клапана только лепесткового типа;
• трубы второго контура должны быть большего диаметра, чем обычный отопительный контур.

Заключение

Оценивая технологические возможности современных твердотопливных котлов, следует думать не только о его рабочей мощности, но и заранее предусмотреть установку элементов защиты всей системы. Перегрев котла – явление частое и хорошо знакомое для обитателей частных домов. Использовать имеющиеся средства для обеспечения защиты позволит не только избежать внештатных ситуаций, но и продлит работу нагревательных агрегатов. Каждый сам воле выбирать средство и способ защиты. Одному будет достаточно установить электрический генератор, который вместе с ИБП не позволит остановиться циркуляции воды в системе. Другим владельцам частного дома, наоборот, потребуется в целях безопасности установить байпас или оборудовать запасной, аварийный контур.

По мнению специалистов, монтаж буферной емкости или установка байпаса являются наиболее действенными способами защиты системы отопления от перегрева.

На заметку: в США и в странах Европы эксплуатация твердотопливных аппаратов без буферной емкости запрещена.

КАК ПРЕДОТВРАТИТЬ ПЕРЕГРЕВ КОТЛА ИЛИ ПЕЧИ

КАК ПРЕДОТВРАЩЕНИЕ ПРОИСШЕСТВИЯ С ПЕРЕГРЕВОМ КОТЛА ИЛИ ПЕЧИ

Взрыв перегретый котел

Мы получили довольно много запросов относительно предотвращение перегрева котла или печи, что может привести к взрыв. Если у вас плинтусное отопление система в вашем доме, то у вас есть система водонагревательного котла, как один мы описываем в этом блоге. Мы кратко решить эту проблему как услугу сообществам, которым мы служим.

Перегретый котел – это место, где нагревательный элемент достигает чрезвычайно высокая температура и давление, а также высокая температура и предохранительные выключатели давления не сработают. Это состояние, также известное как «неуправляемый котел», очень опасно для здоровья. жильцов здания и аварийно-спасательных служб, в том числе соседей. Это происходит из-за одновременных отказов резервные элементы управления безопасностью, которые поддерживают безопасную температуру, давление, подачу газа (если котел газовый агрегат), и водоснабжение. Когда котлы или печи перегреваются, это может привести к выходу из строя элементов управления безопасностью, которые прикреплены или очень близко к корпус котла. Провал меры безопасности, безусловно, вызовут взрыв котла. См. изображения выше и ниже.

Существует несколько типов котлов и печей в наличии: водогрейные котлы, паровые котлы, тепловоздушные печи. Это кратко описано ниже.

Основные компоненты a Водогрейный котел

Основными компонентами водогрейного котла являются (см. к прилагаемой схеме):

· А газовый клапан для подачи топлива

· Вода задвижка подачи и соответствующий предохранительный клапан (PRV)

· водяной циркуляционный насос

· предохранительный клапан

· воздушник

· Регулятор Aquastat для регулирования температуры воды

· расширительный бак

· сливной клапан

· дымоход

· горелки

· датчики давления и температуры/клапаны регулирующие

Водогрейный котел работает следующим образом:

Котел наполнен водой и поддерживает давление 12 PSI (фунтов на квадратный дюйм) давление воды. Воздух стравливается из зон системы. Циркуляционный насос не будет качать воду через петли плинтуса, если воздух в системе. Расширительный бачок поддерживает давление в системе и поглощает расширение и сжатие воды из отопление и охлаждение.

Как водогрейные котлы рискуют получить избыточное давление при является отказом предохранительного клапана и, по крайней мере, одного другого предохранительного клапана. контроль. Котлы подключены к закрытые трубопроводные системы с потенциалом создания избыточного давления при температура воды бесконтрольно поднимается за пределы безопасного рабочего диапазона, который до 250 градусов по Фаренгейту. Типичный максимальное рабочее давление бытового котла составляет 20 фунтов на квадратный дюйм. Для промышленного котла максимальная рабочая давление 50 фунтов на квадратный дюйм. Давление, которое продолжать подниматься выше вышеуказанных рейтингов безопасности может привести к насильственному взрыв при выходе из строя корпуса котла.

На основании наших судебных расследований котел инциденты, связанные с отказом, произошли, когда средства управления безопасностью не работали должным образом из-за механической неисправности (например, короткое замыкание аквастата, повреждение проводки или вышел из строя газовый клапан). Другие причины неисправности включают события вмешательства человека, в том числе: удаление или добавление клапана сброса давления в остановить протечки воды; ошибки проводки; открытие газового клапана в байпасном (ручном) режиме.

Состояние «Котел с сухим пламенем» может возникнуть, когда горелки не отключается, и предохранительный клапан открывается, чтобы сбросить избыточное давление. Оставшаяся вода в системе может закипеть. если подача воды к предохранительному клапану отключена или предохранительный клапан застрял в закрытом состоянии. Без воды котел может достигать экстремальных температур. См. изображение ниже перегретой топки котел, который грел без воды.

Никогда не добавляйте воду в перегретый котел. Если ввести более холодную воду, превращается в пар при контакте с нагретыми поверхностями внутри котла. Этот «взрывной пар» значительно увеличивает давление в котле, так как энергия пара выпущенный. Эта реакция может привести к треснувший котел или сильный взрыв.

Владельцы затопленных Дома Остерегайтесь : Очень важно отметить, что отопление элементы управления, подвергшиеся воздействию паводковой воды, могут выйти из строя после высушивания и повторной установки. операция. Любые элементы управления, подверженные наводнению вода всегда должна быть заменена.

_________________________________________________________________

Знаете ли вы?

НИКОГДА НЕ ДОБАВЛЯЙТЕ ВОДУ В ПЕРЕГРЕТЫЙ КОТЕЛ. ВОДА МОЖЕТ ПРЕВРАТИТЬСЯ В ПАР И ПРИВЕСТИ К ТЯЖЕЛЫМ ТРАВМАМ ИЛИ СМЕРТИ0007

· Комбинированный газовый клапан, регулятор и запорный кран

· Выключатель низкого уровня воды

· смотровое стекло уровня воды

· контроль ограничения давления

· предохранительный клапан температуры и давления

· заслонка выпускного отверстия

· электронное зажигание

· дверца доступа к горелкам/пилоту
