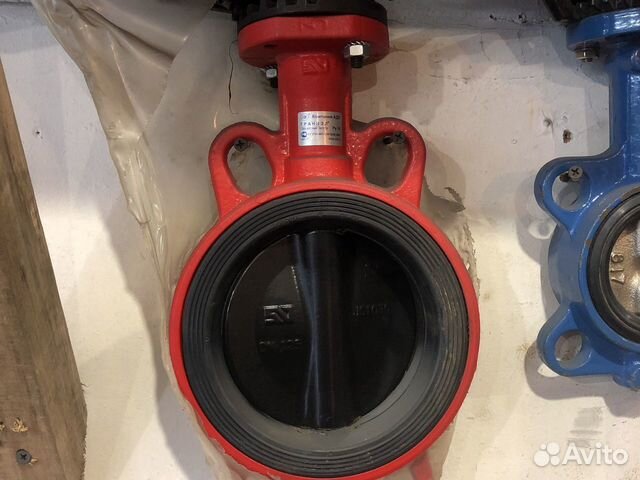

Затвор поворотный дисковый адл: Затвор дисковый поворотный чугун ЗПТС Гранвэл Ду 80 Ру16 межфл с рукояткой диск чугун манжета EPDM HT ADL

Затворы АДЛ Гранвэл ЗПВЛ дисковые поворотные межфланцевые чугунные с рукояткой, DN 32-200, PN 1,6 МПа – Сибирь-Промкомплект

Информация о материале

Родительская категория: Затворы

Категория: Затворы дисковые поворотные АДЛ (ADL)

Применение: Для систем водоснабжения, пожаротушения, в т.ч. для питьевой воды, некоторых пищевых сред. При наличии в рабочей среде абразивных частиц и химических добавок, уточнить возможность применения оборудования. Преимущества затворов Гранвэл: Класс герметичности А. Малый вес. Малая строительная длина. Низкая стоимость установки и обслуживания. Герметичное перекрытие потока в обоих направлениях. С рабочей средой контактируют только две детали: седловое уплотнение и диск. Сменное седловое уплотнение
	Цены уточняются при заказе!   Звоните (383) 373-25-05

Характеристики:

Особенности конструкции:

Вид оборудования: затворы дисковые поворотные Бренд: Гранвэл Серия: ЗПВЛ Страна: Россия Область применения: отопление и вентиляция, ХВС, водоснабжение, пожаротушение, кондиционирование и вентиляция, холодоснабжение, бытовое применение, ЖКХ, малая энергетика, пищевая промышленность Рабочая среда: питьевая вода, вода, пропиленгликоль, пищевые среды, этиленгликоль Условные диаметр, DN, мм: 32 – 200 Рабочее давление, PN, бар: 16 Тип присоединения: межфланцевое Тип управления: рукоятка с произвольным положением, рукоятка с фиксацией положения Материал корпуса: чугун серый Материал диска: Нержавеющая сталь CF8M Седло: EPDM Наличие ISO фланца: да Наличие концевых выключателей: нет Температура рабочей среды, °C: от -15 до +95 (от +20 до +110 в кратковременном режиме)

Корпус Используется технология покрытия порошковой краской с эпоксидным покрытием. Обеспечивается высокая адгезия краски с поверхностью корпуса, а также высокой антикоррозионной стойкостью. Толщина покрытия до 300 микрон. Диск Тщательно отполированная сферическая кромка диска снижает крутящий момент и повышает срок службы затвора, что сокращает эксплуатационные расходы. Шток Надежная конструкция соединения штока с диском позволяет использовать данные затворы при высоких скоростях потока. Данное решение сохраняет ремонтопригодность затвора. Верхний шток обладает противовыбросной системой. Подшипники скольжения снижают крутящий момент, и положительно сказываются на сроке службы. Седловое уплотнение Внутренний лабиринт уплотнения позволяет избежать его срыва из корпуса затвора. Внешние кольца обеспечивают герметизацию затвора при установке между фланцами.

Размеры:

DN, мм	Тип ручки	A, мм	В, мм	C, мм	D, мм	E, мм	E1, мм	G, мм	H, мм	J, мм	К, мм	L, мм	M, мм	Масса, кг
25	MN, MR, MRR	102,5	60,2	33	68	49	115	90	212	100	85	220	24	1,9
32		102,5	60,2	33	68	49	115	90	212	100	85	220	24	1,9
40		110	56	33	76	49	115	90	215	110	95	220	24	2,1
50		120	61,5	43	100	49	115	90	230	123	120,6	220	24	2,9
65		135	69	46	108	49	115	90	253	145	127	220	24	3,0
80		141	94	46	124	60	115	90	295	160	145	260	24	3,6
100		165	106	52	147	60	115	90	331	185,5	165	260	24	4,4
125		180	126,5	56	180	75	115	90	381	225	206	315	24	6,6
150		193	133	56	206	75	115	90	401	241,3	229	315	24	7,6
200	MR	225	170	60	257		115	90	470	305	280	310	24	11,4

* Для DN 200 мм возможно исполнение с квадратом штока 17 мм

Номенклатура:

Внимание! Цены на данный вид товара уточняются при заказе!

Звоните (383) 373-25-05

active}” data-ng-repeat=”item in pagedItems[currentPage] | orderBy:sort.sortingOrder:sort.reverse”> active}” data-ng-repeat=”item in pagedItems[currentPage] | orderBy:sort.sortingOrder:sort.reverse”> active}” data-ng-repeat=”item in pagedItems[currentPage] | orderBy:sort.sortingOrder:sort.reverse”> active}” data-ng-repeat=”item in pagedItems[currentPage] | orderBy:sort.sortingOrder:sort.reverse”> active}” data-ng-repeat=”item in pagedItems[currentPage] | orderBy:sort.sortingOrder:sort.reverse”> active}” data-ng-repeat=”item in pagedItems[currentPage] | orderBy:sort.sortingOrder:sort.reverse”> active}” data-ng-repeat=”item in pagedItems[currentPage] | orderBy:sort.sortingOrder:sort.reverse”>

Артикул	Габариты	DN	Тип управления
BD01A30665	120х90х210	32	Рукоятка с фиксацией положения
BD01C141169	330х306х276	32	Рукоятка с произвольным положением
BD01A112671	33х290х270	32	Рукоятка с произвольным положением
BD01A30666	120х90х220	40	Рукоятка с фиксацией положения
BD01A99583	300х350х80	40	Рукоятка с произвольным положением
BD01C141170	33х310х279	40	Рукоятка с произвольным положением
BD01A30903	310х350х90	50	Рукоятка с произвольным положением
BD01A30812	150х90х250	50	Рукоятка с фиксацией положения
BD01C141171	350х50х320	50	Рукоятка с произвольным положением
BD01A12813	135х90х250	65	Рукоятка с фиксацией положения
BD01A99584	360х90х310	65	Рукоятка с произвольным положением
BD01C141172	350х400х100	65	Рукоятка с произвольным положением
BD01A39038	350х90х350	80	Рукоятка с произвольным положением
BD01A12814	145х90х280	80	Рукоятка с фиксацией положения
BD01C141173	350х330х130	80	Рукоятка с произвольным положением
BD01A39039	150х90х370	100	Рукоятка с произвольным положением
BD01A12815	145х90х310	100	Рукоятка с фиксацией положения
BD01C125618	52х340х380	100	Рукоятка с произвольным положением
BD01A40914	280х350х70	125	Рукоятка с произвольным положением
BD01A12816	185х90х350	125	Рукоятка с фиксацией положения
BD01C141174	450х80х250	125	Рукоятка с произвольным положением
BD01A39040	460х420х100	150	Рукоятка с произвольным положением
BD01A12817	210х90х370	150	Рукоятка с фиксацией положения
BD01A99028	50х50х60	150	Рукоятка с произвольным положением
BD01A12818	255х90х510	200	Рукоятка с произвольным положением



---

затворы АДЛ Гранвэл ЗПВЛ дисковые поворотные межфланцевые чугунные с рукояткой

	(383) 373-25-05
	(383) 291-75-77
или отправьте Вашу потребность по поставке:



Предлагаем к поставкам следующие дисковые затворы АДЛ:

• Затворы АДЛ Гранвэл ЗПВС дисковые поворотные межфланцевые чугунные с рукояткой, DN 32-200, PN 1,6 МПа
• Затворы АДЛ Гранвэл ЗПВС дисковые поворотные межфланцевые чугунные с редуктором, DN 32-1200, PN 1,0/1,6 МПа
• Затворы АДЛ Гранвэл ЗПВС дисковые поворотные межфланцевые чугунные с рукояткой и редуктором с концевыми выключателями, DN 32-200, PN 1,6 МПа
• Затворы АДЛ Гранвэл ЗПТС дисковые поворотные межфланцевые чугунные с рукояткой, DN 32-200, PN 1,6 МПа
• Затворы АДЛ Гранвэл ЗПТС дисковые поворотные межфланцевые чугунные с редуктором, DN 32-1000, PN 1,0/1,6 МПа
• Затворы АДЛ Гранвэл ЗПВЛ дисковые поворотные межфланцевые чугунные с рукояткой, DN 32-200, PN 1,6 МПа
• Затворы АДЛ Гранвэл ЗПВЛ дисковые поворотные межфланцевые чугунные с редуктором, DN 32-1200, PN 1,0/1,6 МПа
• Затворы АДЛ Гранвэл ЗПТЛ дисковые поворотные межфланцевые чугунные с рукояткой, DN 32-200, PN 1,6 МПа
• Затворы АДЛ Гранвэл ЗПТЛ дисковые поворотные межфланцевые чугунные с редуктором, DN 32-900, PN 1,0/1,6 МПа
• Затворы АДЛ Гранвэл ЗПНЛ дисковые поворотные межфланцевые чугунные с рукояткой, DN 32-150, PN 1,6 МПа
• Затворы АДЛ Гранвэл ЗПНЛ дисковые поворотные межфланцевые чугунные с редуктором, DN 32-800, PN 1,0/1,6 МПа
• Затворы АДЛ Гранвэл ЗПНС дисковые поворотные межфланцевые чугунные с рукояткой, DN 32-150, PN 1,6 МПа
• Затворы АДЛ Гранвэл ЗПНC дисковые поворотные межфланцевые чугунные с редуктором, DN 32-1000, PN 1,0/1,6 МПа
• Затворы АДЛ Гранвэл ЗПСС дисковые поворотные межфланцевые и фланцевые чугунные с рукояткой, DN 32-200, PN 1,0/2,5 МПа, EPDM
• Затворы АДЛ Гранвэл ЗПСС дисковые поворотные фланцевые чугунные с редуктором, DN 200-1400, PN 1,0/1,6 МПа, EPDM

Информация о материале

Наши преимущества

Выбирая компанию Сибирь-Промкомплект в качестве поставщика оборудования, Вы получаете не только высококачественный товар ведущих производителей по одним из самых низких цен, но и наши следующие преимущества:

Опыт Все наши специалисты имеют большой опыт в сфере снабжения предприятий оборудованием. Понимание Вашей потребности с полуслова! Всесторонняя консультация Наши специалисты предлагают исчерпывающую консультацию по всем вопросам на всех этапах сделки – от первого звонка, на этапе подбора необходимого оборудования, до доставки и передачи/обмена необходимой документации. Всегда низкие цены Наша компания предлагает максимально конкурентные цены на рынке. В результате прямого сотрудничества с производителями нашего профильного оборудования, мы гарантируем одни из самых низких цен на все наши товарные позиции! Комплексное снабжение Мы специализируемся на выполнении сложных, комплексных потребностей, заявок, содержащих различные виды оборудования и материалов, в том числе, не входящих в наш основной каталог!

Долгосрочное сотрудничество Наша компания нацелена на то, чтобы стать вашим постоянным поставщиком, предлагая наиболее выгодные для Вас условия! Поэтому мы всегда соблюдаем все условия сделки “от и до”! Пунктуальность Сотрудничая с нами, исходя из большого опыта наших специалистов, будьте уверены в исполнении всех этапов поставки в отведенные сроки! Найдем решение Найдем и подберем оборудование и материалы именно под Ваши нужды. Если Вы не знаете конкретные модель и/или марку мы сами подберем именно то оборудование, которое будет выполнять поставленные задачи при Ваших условиях эксплуатации, вписываясь в рамки Вашего бюджета! Строгий контроль Наша продукция прошла контроль качества и соответствует всем нормам и требованиям (подкреплено соответствующими сертификатами), предъявляемым к данному виду оборудования на территории России.



Затворы Гранвэл ЗПВС, DN 32-1200, PN 10-16

Применение дискового поворотного затвора «Гранвэл»

Для систем тепло-, водоснабжения, вентиляции и кондиционирования. В зависимости от применяемых материалов поворотные затворы могут использоваться для питьевой, технической, морской воды, пищевых и сыпучих продуктов, газов, масел и нефтепродуктов, агрессивных и абразивных сред в широком диапазоне режимов температуры/давления, в системах пожаротушения.

Основные преимущества

Рабочая среда

вода, воздух, нейтральные газы, нейтральные жидкости

Межфланцевые дисковые поворотные затворы Гранвэл DN 32-1200 / PN 10-16 (Торговый Дом АДЛ, Россия), КАТАЛОГ

Технические характеристики Гранвэл серии ЗПВС АДЛ

Условный диаметр	DN 25–1600
Рабочее давление	1,0/1,6 МПа	2,5 МПа
Фланцевое присоединение	PN 1,6 МПа
Управление	рукоятка; редуктор; электропривод; пневмопривод
Тип присоединения	М/Ф
Материал корпуса	Чугун высокопрочный, Чугун серый
Материал запорного органа	Чугун высокопрочный
Материал седлового уплотнения	EPDM
Модель привода/редуктора	Pro Gear, Нет
Наличие ISO фланца	Да
Количество концевых выключателей	0. 0
T min рабочей среды, °C	-15
T max рабочей среды, °С	75 – 95

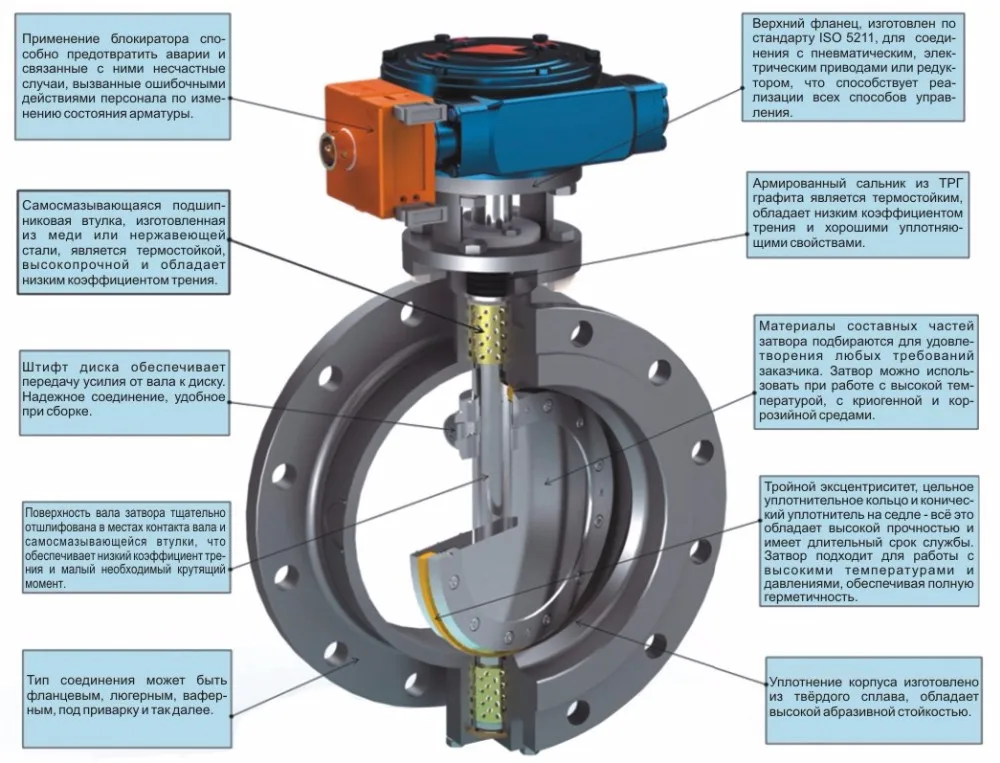

Конструкция дискового поворотного затвора «Гранвэл»

Корпус: Используется технология покрытия порошковой краской с эпоксидным покрытием. Обеспечивается высокая адгезия краски с поверхностью корпуса, а также высокой антикоррозионной стойкостью. Толщина покрытия до 300 микрон.

Диск: Тщательно отполированная сферическая кромка диска снижает крутящий момент и повышает срок службы затвора, что сокращает эксплуатационные расходы.

Шток: Надежная конструкция соединения штока с диском позволяет использовать данные затворы при высоких скоростях потока. Данное решение сохраняет ремонтопригодность затвора.  Верхний шток обладает противовыбросной системой. Подшипники скольжения снижают крутящий момент, и положительно сказываются на сроке службы.

Седловое уплотнение: Внутренний лабиринт уплотнения позволяет избежать его срыва из корпуса затвора. Внешние кольца обеспечивают герметизацию затвора при установке между фланцами.

Маркировка дискового поворотного затвора «Гранвэл»

Расшифровка маркировки затворов «Гранвэл»

Виды дисковых затворов:

• Дисковый поворотный затвор «Гранвэл», DN 25–300, PN 1,6 МПа, межфланцевый, с рукояткой
• Дисковый поворотный затвор «Гранвэл», DN 25–1200, PN 1,6 МПа, межфланцевый с редуктором

• Дисковый поворотный затвор «Гранвэл», DN 25–300, PN 2,5 МПа, межфланцевый, с редуктором

Заказать Затворы Гранвэл ЗПВС из наличия со склада, получить подробную консультацию можете любым удобным способом:
info@ooosoyuz. ru или по телефону +7 (495) 783-76-54

Так же хотим пригласить Вас в нашу группу ВКонтакте . Присоединяйтесь!

←Архив новостей

КОРПУСНЫЙ НАСОС — ADL 200

КОРПУСНЫЙ НАСОС — ADL 200 — Amos Industrie

Ссылка: АДЛ200

Состояние: Новый продукт

Лопастной насос, объемный, многоцелевой для розлива/перекачивания/фильтрации/бутилирования и т. д. …

Непрерывный поток, использование для соков, вин, осадка, сусла и т. д. …

Простота очистки и полное опорожнение

Подробнее

Стандартное оснащение:

Насос на тележке из нержавеющей стали Корпус из нержавеющей стали, литые кулачки из EPDM

Корпус из нержавеющей стали в соответствии с нормами ЕС

) для большей прочности.

Большое входное окно насоса для полного прохождения твердых частиц (макс. размер 25 мм для ADL25 и 50 – макс. размер 40 мм для ADL100, 200 и 300).

Передний фланец с быстро открывающимся 4 барашковыми гайками для упрощения визуального осмотра.

Мгновенная замена кулачков, осевых и радиальных изнашиваемых пластин без демонтажа трубопроводов или перекоса двигателя.

Большой выбор кулачков в зависимости от области применения Патент M.I.P (обслуживание на месте): кулачки, изнашиваемые пластины, ½ съемных вкладыша без отсоединения двигателя или разборки фланцев.

Торцевое уплотнение с масляной смазкой, не требующее технического обслуживания.

ОПЦИИ:

Радиоуправление 6 функций (вкл/выкл – реверс L/R – установка расхода +/- и сброс счетчика) IP 67 (Модель
2016)

Встроенный расходомер AMOS – для точной работы (интонации/сборки и т. д.) и программирования объема с точностью до литра

Комплект Дроссельный клапан Нержавеющая сталь, автоматический привод для перекрытия насоса в неподвижном состоянии

Сопутствующие товары

КОРПУСНЫЙ НАСОС – ADL 25

Лопастной насос, объемный, многоцелевой для наполнения/перекачивания/фильтрации/розлива и т. д. Непрерывный поток, использование для соков, вин, осадка, сусла и т. д. Простота очистки и полного слива

По запросу

КОРПУСНЫЙ НАСОС – ADL 50

Лопастной насос, объемный, многоцелевой для наполнения/перекачивания/фильтрации/розлива и т.д. Непрерывный поток, использование для соков, вин, осадка, сусла и т. д. Простота очистки и полного слива

По запросу

ПОМПЕ АДЛ А ЛОБЕС

Лопастной насос, объемный, многоцелевой для наполнения/перекачивания/фильтрации/розлива и т.д. Непрерывный поток, использование для соков, вин, осадка, сусла и т. д. Простота очистки и полного слива

По запросу

КОРПУСНЫЙ НАСОС – ADL 300

Лопастной насос, объемный, многоцелевой для наполнения/перекачивания/фильтрации/розлива и т.д. Непрерывный поток, использование для соков, вин, осадка, сусла и т. д. Простота очистки и полного слива

По запросу

Скачать

Поворотный затвор PVCu Вал из нержавеющей стали Уплотнения EPDM

Сохранить 0

ПластокАртикул: OG43A. 15I.0750

Нет отзывов

---

Размер: 75 мм x 2 1/2 дюйма

75 мм х 2 1/2 дюйма

90 мм х 3 дюйма

110 мм х 4 дюйма

125мм

140 мм х 5 дюймов

160 мм х 6 дюймов

200мм

225 мм х 8 дюймов

Вариант

75 мм x 2 1/2″ – 174,6390 мм x 3″ – 194,49110 мм x 4″ – 210,31125 мм – 248,18140 мм x 5″ – 248,18160 мм x 6″ – 297,81200 мм – £ 419,89225 мм x 8 дюймов — 419,89 фунтов стерлингов

Поделиться этим продуктом

Обладая диапазоном температуростойкости от 5°C до 60°C в сочетании с отличной стойкостью к истиранию и коррозии, наши фитинги из ПВХ идеально подходят для использования вместо металлических систем

• Описание
• Технические характеристики
• Транспортировка

Описание

Поворотный затвор из ПВХ с валом из нержавеющей стали с уплотнениями из этилен-пропиленового каучука. Уровень мономера винилхлорида (VCM). Все наши фитинги из ПВХ соответствуют требованиям Консультативной схемы по водным нормам для питьевой воды.

Обладая диапазоном температуростойкости от 5°C до 60°C в сочетании с отличной стойкостью к истиранию и коррозии, наши фитинги из PVCu делают их идеальным продуктом для использования вместо металлических систем, обеспечивая экономию труда, технического обслуживания и материалов. Дюймовые (британские)/метрические фитинги из ПВХ имеют малый вес, просты в установке с использованием только основного набора инструментов и обладают исключительной химической стойкостью.

Технические характеристики

Цвет	Серый
Плотность (г/см³)	1,38
КЛТР (мм/м °C)	0,08
Удлинение при разрыве (%)	>30
Теплопроводность (Вт/(м*К)	0,14
Водопоглощение (мг/см³)	<4
Минимальная долговременная рабочая температура (°C)	0
Рабочая температура, макс. долгосрочная (°C)	60
Тип материала	Фитинги для труб
Тип уплотнения	ЭПДМ
