Содержание

Что такое воздушные тепловые завесы, их виды и классификация

В статье рассмотрим определение воздушной завесы, укажем, по каким критериям подразделяются воздушные завесы. Будут приведены способы нагрева воздушного потока, установки воздушных завес.

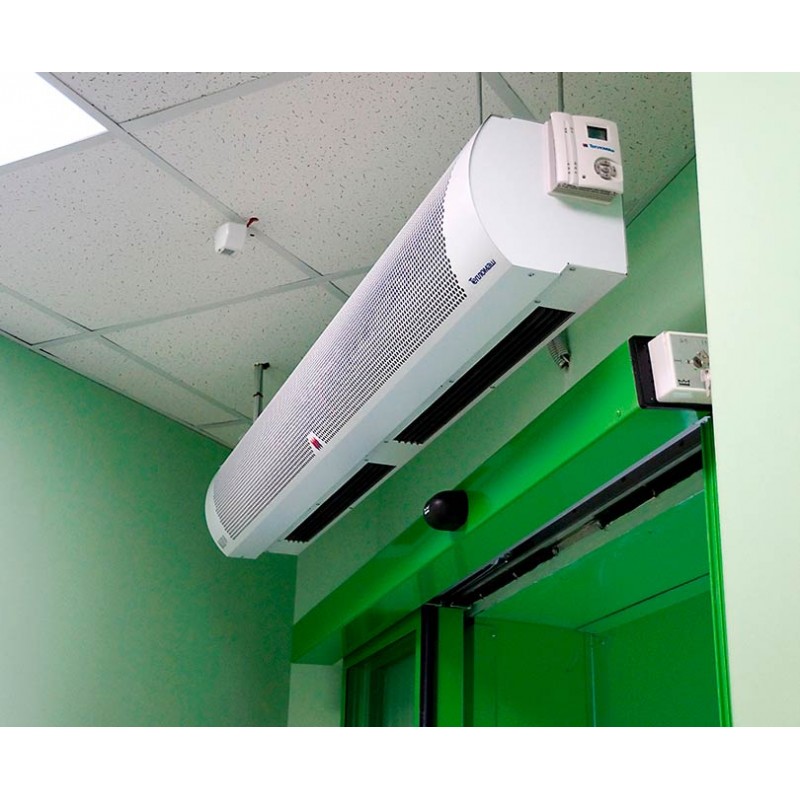

Рисунок 1. Внешний вид воздушной завесы

Что такое воздушная завеса

Прежде всего, приведем определение воздушной завесы. Воздушная завеса – это устройство для создания воздушного потока в области некоторого проема любого назначения, который препятствует перетеканию воздуха через проем. Из этого определения следует, что воздушная завеса работает за счет динамической преграды на пути движения воздуха через проем и всегда создает воздушный поток в непосредственной близости проема. При этом воздушная завеса имеет ограниченную эффективность, в отличие от непроницаемой перегородки или двери она не полностью разделяет воздушные среды, находящиеся по разные стороны от проема.

Виды и классификация воздушных завес

Виды и классификация воздушных завес определяются их устройством, назначением и областями применения. Воздушные завесы подразделяются на воздушные завесы без нагрева и воздушные завесы с нагревом, которые называются тепловыми завесами или воздушно-тепловыми завесами. Они в свою очередь подразделяются по способу подогрева воздушного потока на электрические, водяные и газовые, а по способу установки на вертикальные и горизонтальные. По способности перекрывать проем в зависимости от его размеров в соответствии с ГОСТом 32512-2013 воздушные завесы дополнительно подразделяются на 5 классов. Принадлежность воздушной завесы к определенному классу определяется ее характеристиками по удельному объемному расходу воздуха (м3/(ч·м)) и по удельному потоку импульса (Н/м), то есть, по динамическим способностям. Чем выше класс завесы, тем на больший проем ее можно устанавливать. По назначению воздушно-тепловые завесы подразделяются на коммерческие и промышленные, по степени защиты оболочки маркируются в соответствии с требованиями международной системы IP.

По исполнению воздушные завесы подразделяются на стандартные и на взрывозащищенные.

Воздушные и тепловые

Чаще всего воздушные завесы используются для предотвращения поступления холодного наружного воздуха внутрь зданий и помещений. При этом обычно в самой воздушной завесе применяется подогрев проходящего через нее воздуха. Такие воздушные завесы называются тепловыми завесами или воздушно-тепловыми завесами. Если же воздушная завеса не имеет возможности подогрева воздушного потока, то она может быть использована и для температурного разделения сред и для множества других целей. Такие завесы называются воздушными завесами без нагрева. Воздушные завесы без нагрева могут применяться для защиты воздуха от пыли, нежелательных запахов, вредных примесей, насекомых, избыточного или недостаточного содержания влаги в воздухе. Большое распространение воздушные завесы без нагрева получили в странах с жарким климатом для сохранения комфортной среды кондиционируемых помещений.

Также они применяются в помещениях с холодильными установками.

Тепловые завесы с нагревом: водяная и электрическая и другие

Воздушные тепловые завесы с нагревом или, как их часто называют, тепловые завесы по источнику тепла, использующемуся в них для нагрева воздушного потока, могут быть электрическими и водяными. Электрические воздушные завесы подразделяются на завесы с ТЭНами и с проволочными электрическими нагревателями, которые называют стич-элементами. ТЭНы – это традиционные трубчатые электрические нагреватели, которые применяются для нагрева воздуха в различных аппаратах уже многие десятилетия, стич-элементы – относительно новая технология, которая развивается по настоящее время. У каждого из способов нагрева есть свои преимущества и недостатки. ТЭНы, учитывая закрытое положение в них проводников электрического тока, при некоторых исполнениях могут применяться в воздушных завесах до степени защиты оболочки IP54.

Рисунок 2. ТЭН с выполненным для увеличения теплосъема оребрением

Стич-элементы обеспечивают старт работы воздушной завесы на полную мощность из начального выключенного положения в течение нескольких секунд. За счет минимальной массы они также имеют минимальную тепловую инерцию и быстро остывают при выключении воздушных завес.

Рисунок 3. Так выглядит стич-элемент

Поэтому они допускают использование с автоматическим регулированием воздушных завес на проемах в тех случаях, когда требуются очень быстрый старт или остановка работы воздушных завес. Название стич-элемент происходит от английского слова, которое означает шов, проводник будто прошивает объем нагревательного элемента словно нить. В качестве элементов электрического нагрева воздуха в воздушных завесах могут также использоваться полупроводниковые, или как их еще называют, керамические нагреватели воздушного потока. Они позволяют уменьшать мощность нагрева при уменьшении воздушного потока за счет изменения электрической проводимости в зависимости от температуры нагревателя.

В так называемых водяных тепловых завесах нагрев воздуха осуществляется за счет горячей воды, антифриза или их смеси, проходящих через теплообменники, встроенные в воздушную завесу. Такой способ нагрева воздуха в воздушных завесах имеет свои преимущества и недостатки по сравнению с электрическим нагревом. Приведем лишь самые существенные из них: установка водяных тепловых завес более трудоемка, чем электрических завес, но водяные завесы обычно выгоднее электрических в эксплуатации. Кроме указанных типов воздушных завес существуют газовые воздушные завесы, в которых нагрев воздуха осуществляется посредством сжигания природного или сжиженного газа в газовых горелках закрытого типа.

Типы установки воздушных завес.

Воздушные завесы можно устанавливать на проемах вертикально, горизонтально и комбинированно. Горизонтально воздушные завесы устанавливаются над проемом, вертикально их можно устанавливать или с каждой из сторон проема или сразу с обеих. Обычно, чем больше воздушных завес установлено на проеме, тем лучшую его защиту они обеспечивают. Таким образом, максимальная защита проема, как правило, достигается при комбинированной установке воздушных завес со всех сторон этого проема. Такие способы установки могут применяться на больших проемах, например, на автогрузовых воротах складов и в депо. Обычно все воздушные завесы допускают горизонтальную установку, а некоторые типы воздушных завес предназначены также и для вертикальной установки.

Рисунок 4. Вертикальная установка воздушных завес

Коммерческие и промышленные воздушные завесы

Малые и средние серии воздушных завес, которые могут применяться на входах в магазины, офисы, торговые павильоны и в других помещениях с дверными проемами стандартных размеров, называются коммерческими сериями воздушных завес. Они призваны создавать комфортные условия в области проемов. Мощные воздушные завесы, которые используются на больших воротах складов, ангаров и депо, называются промышленными воздушными завесами. Они отличаются от коммерческих не только менее изысканным дизайном, но отсутствием ограничений по скорости потока и его температуре, так как их основная задача – это экономия средств на отопление помещений.

Отметим, что четкой границы по производительности, высоте установки или по удельному потоку импульса между группами коммерческих и промышленных завес не существует. Высокопроизводительные воздушные завесы, в тоже время относящиеся к коммерческим, используются, например, в торговых центрах.

По напряжению: 220В и 380В

Малые коммерческие серии воздушных завес с электрическим нагревом мощностью до 6 киловатт могут иметь возможность подключения к однофазной сети с частотой 50 Гц и напряжением 220В или 230В согласно межгосударственному стандарту ГОСТ 29322-92. Электрические воздушные завесы мощностью свыше 6 кВт предназначены для подключения к 3х фазной электрической сети напряжением 380В (или 0,4кВ) и частотой 50 Гц. Воздушные завесы без нагрева или водяные воздушные завесы даже мощных промышленных серий могут иметь возможность подключения к однофазной сети напряжением 220-230В если их двигатели, единственные потребители электричества в этих типах воздушных завес, допускают такую возможность.

Другие виды воздушных завес

Кроме указанных в предыдущих пунктах классификаций воздушных завес, типов и способов установки завес, существуют и другие виды. Обычно они обусловлены ограничениями по уровню шума, требованиями интерьера и иными предпочтениями. Движущийся воздух в частях воздушной завесы и в области проема всегда оказывает некоторое звуковое давление, поэтому бесшумной воздушной завесы существовать не может. Однако некоторые воздушные завесы, которые допускают установку различных скоростей воздушного потока, позволяют достигать компромисса по степени защиты проема и уровням звукового давления в непосредственной близости от него. Часто компактная воздушно-тепловая завеса может быть безукоризненно вписана в интерьер и являться его органичным дополнением.

Рисунок 5. Воздушная завеса без перфорации на лицевой стороне

Иногда по соображениям практичности требуется применять встроенные завесы. В этом случае единственными декоративными элементами интерьера являются выходные и входные решетки воздухораспределителей завес, а сами встраиваемые тепловые завесы скрыты под фальшпотолком или внутри конструкций стен помещения. Возможна также напольная установка воздушных завес.

Заключение

В статье приведена краткая классификация воздушных завес по назначению, видам нагрева воздушного потока, способам установки. Выбор воздушной завесы в каждом конкретном случае обусловлен множеством факторов и представляет собой творческую задачу оптимизации по многим параметрам.

С этой статьей вы также можете ознакомиться на сайте Ассоциации производителей индустрии климата (АПИК) apik.ru.

Frico PA2520W – тепловая воздушная завеса на воде горизонтального монтажа

Область применения и особенности воздушных завес Frico PA2520W

Серия воздушных завес Frico PA2500 запущена в производство в 2012 году. В конструкторских решениях воплощен многолетний инженерный опыт компании в области создания климатического оборудования и новейшие разработки в областях электроники, приборостроения и энергосберегающих технологий. Завесы Frico PA2500 создают воздушный барьер, который препятствует попаданию холодного воздуха в помещение, и способствуют формированию собственного температурного режима. Воздушные завесы оптимальны в эксплуатации для офисных, торговых и иных зданий подобного назначения.

Frico PA2520W – это воздушная завеса с обогревом на горячей воде и с новейшей системой управления – SIRe. Модель Frico PA2520W спроектирована для установки в дверные и оконные проемы высотой не более 2,5 м. Модель отличается длиной корпуса (2 м) и мощностью (12 кВт).

Значительный набор функций, которыми оснащены Frico PA2520W, позволяет отстроить индивидуальную модель полностью автоматической работы оборудования с учетом конфигурации помещения, режима его работы и специфики конструкции проема для дверей.

Для достижения требуемого уровня комфорта, в зависимости от температурных условий, в сочетании с оптимальным режимом энергосбережения, используется комбинация режимов работы нагревательного элемента (3 ступени нагрева) и вентилятора (3 режима скорости).

Корпусная часть воздушных завес спроектирована в современном дизайнерском стиле, который отлично совместим с любыми интерьерными решениями, реализованными внутри помещения. Отдельное внимание при проектировании корпуса уделено удобству монтажа.

Критерии выбора оборудования серии Frico PA2500

Результат, ожидаемый от применения оборудования, предопределен соответствием характеристик оборудования и параметров здания, в котором запланировано его использование.

Подбирая воздушную завесу, необходимо учитывать различия серии Frico PA2500 по типам:

наличие электрической системы обогрева,
наличие системы обогрева с подачей горячей воды (PA2520W относится к данному типу оборудования).

В каждом типе имеется линейка оборудования, отличающаяся по ряду параметров. При подборе модели следует как можно точнее определить требования, предъявляемые к воздушной завесе, исходя из конкретных условий, в которых она будет эксплуатироваться.

Высота проема дверей (ворот) и, соответственно, высота, на которой будет смонтирована завеса, должны соответствовать параметру, рекомендованному производителем, это необходимо учесть при выборе модели. Также оказывает влияние баланс давления воздуха снаружи и внутри помещения, а также параметры вентиляционной системы.

В случае, если ширина проемов дверей (ворот) превышает рекомендованные производителем параметры, нужно запланировать приобретение соответствующего количества единиц оборудования. При этом, воздушные завесы следует смонтировать вплотную.

Необходимо принимать во внимание то обстоятельство, что воздушные завесы позиционируются, как энергосберегающее оборудование, в связи с чем, параметр тепловой мощности является второстепенным по отношению к параметру расхода воздуха.

Энергосберегающая концепция Thermozone

Основной задачей, которую эффективно решает линейка тепловых завес Frico, является создание воздушного барьера, надежно разделяющего области с разными температурными параметрами – внутри помещения и вне его, препятствующего потерям энергии, затраченной на нагрев/охлаждение воздуха в помещениях. Все типы окон, ворот или дверей являются источником бесполезного расхода энергии – в холодное время года теряется тепло, в тёплое – охлажденный воздух.

Оборудование Frico характерно невысоким собственным энергопотреблением и крайне низким уровнем шума в процессе его эксплуатации.

В основе эффективности данного оборудования лежит энергосберегающая концепция Thermozone.

Преимущества, которые вы получаете вместе с тепловыми завесами Frico PA2520W:

надежный барьер, защищающий микроклимат помещения от воздействия воздуха снаружи;
оптимальное сочетание экономичного потребления электропитания и теплоносителя, и мощности оборудования;
отличное сочетание крайне низкого уровня шума, производимого работающим оборудованием и высоких показателей производительности воздушной завесы;
комфортный температурный режим в защищаемых помещениях, как в зоне работы воздушной завесы, так и во всем его пространстве;
соответствие оборудования всем критериям качества, предъявляемым к оборудованию данного класса;
соответствие оборудования отечественным и международным стандартам;
высокое качество оборудования, подтвержденное трехлетней гарантией производителя.

Класс защиты

У завесы PA2520W класс защиты – IP21. Первая цифра “2” означает, что прибор защищен от попадания пальцев и других предметов, чей диаметр превышает 12,5 мм. Вторая цифра “1” означает, что прибор защищен от попадания водянных капель падающих вертикально.

Первая цифра указывает на класс защиты корпуса от проникновения людей, предметов, или других объектов внутрь.

Первая цифра IP-кода	Защита от предметов имеющих диаметр(мм)	Пояснение
0	Нет защиты	Защита отсутствует
1	Больше 50	Защита от больших тел, от сознательного контакта не защищено
2	Больше 12,5	Защита от пальцев и других схожих предметов
3	Больше 2,5	Защита от кабелей, инструментов, других достаточно крупных объектов
4	Больше 1	Защита от болтов, шпилек, тонких объектов, тонких инструментов и проводов
5	Пылезащищенное	Небольшое количество пыли может проникнуть внутрь, но это не скажется на работе устройства. Полная защита от любых внешних контактов
6	Пыленепроницаемое	Полностью исключено попадание пыли. Полностью исключен внешний контакт.

Вторая цифра указывает на класс защиты оборудования от воды, которую обеспечивает оболочка.

Вторая цифра IP-кода	Защищает от	Пояснение
0	Нет защиты	Защита отсутствует
1	Капли падают вертикально	Вода, капающая вертикально не может препятствовать работе устройства
2	Капли воды падают вертикально под углом 15^o	Вода, капающая вертикально не может препятствовать работе устройства, если его наклонить под углом 15^o
3	На устройство падают брызги	Устройство защищено от дождя. Вода может литься вертикально, или под углом до 60^o по отношению к вертикали
4	Защита от брызг	На устройство попадают брызги в любом направлении, это не сказывается на его работоспособности
5	Защита от водяной струи	На работе устройства не отражается попадание водяных струй, с любого направления
6	Попадание морской воды	Защита от сильных водяных струй или морской волны. На работе устройства не сказывается попавшая внутрь корпуса вода
7	Кратковременное погружение на глубину до одного метра	Количество попавшей воды, во время погружения, не сказывается на работе устройства. Непрерывная работа в погруженном состоянии невозможна
8	Продолжительное погружение на глубину более одного метра	Устройство работает в погруженном режиме. Абсолютная водонепроницаемость

Воздушные завесы – Что такое воздушные завесы – Воздушные завесы 101

Как работает воздушная завеса?

После включения воздух подается в блок через воздухозаборник
Затем воздух поступает в корпус вентилятора и ускоряется вентилятором.
Этот быстро движущийся воздух поступает в камеру нагнетания, что обеспечивает равномерное распределение воздуха по всей длине нагнетательного патрубка.
Лопасти аэродинамического профиля в сопле создают равномерный воздушный поток с минимальной турбулентностью.
Воздух, выбрасываемый через сопло, создает струйную струю на пол. Примерно 80 % воздуха возвращается на всасывающую сторону воздушной завесы, а 20 % идет в обратном направлении.

Зачем использовать воздушную завесу?

Экономия энергии за счет управления подачей воздуха
Экономия энергии за счет более короткого времени работы кондиционера или компрессора
Поддержка безопасной окружающей среды за счет усиления вентиляции и дестратификации воздуха
Обеспечение комфорта сотрудников/клиентов
Уменьшает проникновение летающих насекомых
Беспрепятственный поток трафика и беспрепятственный обзор через порог
Повышение производительности благодаря стабильной температуре
Сохранение полезного пространства вокруг двери
Удаление льда и тумана в холодильных камерах

Где использовать воздушную завесу?

Перейдите по ссылкам ниже, чтобы узнать больше о различных местах в каждом типе здания, в которых можно установить воздушную завесу.

Школы
Кафетерии
Рестораны быстрого обслуживания (QSR)
Рестораны
Продуктовые магазины
Аэропорты
Больницы
Закрытые помещения для выращивания и перерабатывающие заводы
Предприятия пищевой промышленности

Воздушные завесы действительно работают?

Да! Воздушные завесы, также известные как воздушные двери или летающие вентиляторы, правильно подобранные, установленные и эксплуатируемые действительно работают, чтобы создать барьер из воздуха через отверстие. Настолько, что ASHRAE Standard 90.1-2019 и строительные нормы Международного кодекса энергосбережения (IECC) разрешают использовать воздушные завесы, сертифицированные AMCA, в качестве альтернативы вестибюлям.

Отпугивают ли воздушные завесы мух?

Да! И комары, и желтые жакеты, и пчелы. Воздушные завесы, иногда называемые вентиляторами для мух, подают высокоскоростной поток воздуха через дверной или оконный проем, который не дает вредителям, таким как насекомые, проникнуть в здание. Эти мухи и другие мелкие насекомые считают, что воздушный поток слишком мощный для них, чтобы пролететь сквозь него, и если они попытаются, их сдует вниз или в сторону, прежде чем они смогут проникнуть в здание.

Охлаждают ли воздушные завесы комнату?

Несмотря на то, что воздушные завесы — это не то же самое, что кондиционеры, они очень эффективно поддерживают внутреннюю температуру, сохраняя прохладный воздух внутри и теплый снаружи (или наоборот), когда дверь открыта. Их иногда называют «невидимыми дверями», поскольку они создают невидимый барьер между внутренней и внешней средой. Поскольку они помогают удерживать нагретый или кондиционированный воздух, они обеспечивают значительную экономию энергии и повышенный личный комфорт при использовании в промышленных или коммерческих условиях.

Сколько стоит воздушная завеса?

Воздушные завесы могут варьироваться в цене в зависимости от характеристик, области применения и конкретных требований. Проконсультируйтесь с торговым представителем Berner сегодня, чтобы узнать стоимость модели и пакета управления, которые лучше всего подходят для вашего проекта.
