Как защитить скважинный насос от поломок – популярные ошибки и советы по их предотвращению |

  • Распространенные проблемы
  • Как снизить риски поломок?
  • Специальная защита
  • Как подобрать автоматику
  • Видеообзор настроек и функционала
  • Самостоятельная комплектация системы защиты
  • Последствия «сухого хода»
  • Почему тестирование обязательно
  • Песок и известь в воде
  • Когда дешевую модель ставить можно?
  • Дополнительные рекомендации

Покупая насос для скважины, обязательно позаботьтесь о его работе в оптимальном режиме и защите от негативных факторов. Потому что его внезапный выход из строя выльется не только бытовым дискомфортом высокой степени, но и внеплановыми затратами на демонтаж, порой сопоставимыми со стоимостью нового оборудования.

В условиях большой нагрузки работа зависит от множества характеристик (параметров воды, давления, напряжения в сети). Соответственно, есть влияние факторов механического и электрического происхождения, в том числе провоцирующих ускоренный износ и поломку рабочих узлов.

Косвенные признаки того, что система уже «под ударом»: снижение напора воды и ее неровная подача, повышение шума и/или вибрации, увеличение расхода электричества. Заметив нечто подобное, как можно скорее проведите диагностику (сервисный центр в помощь) и устраните причины неполадок.

А лучше все-таки играть на опережение. О необходимых превентивных мерах мы и поговорим в статье.

Самые распространенные проблемы

Зная врага в лицо (а в нашем случае их несколько), проще выбрать адекватные способы борьбы с ним – это некачественное электропитание, содержание песка и прочих примесей в воде, перегрузка, перегрев, «сухой ход». Разберемся с ними по порядку.

А начнем с аксиомы: проблему легче предупредить, чем бороться с ней постфактум. В данном случае – уже на старте выбрав модель с учетом реалий рабочего процесса.

Правильный выбор снижает риски поломок

Желательно уже на этапе подбора сузить круг под параметры Вашей скважины.

К сожалению, наша практика показывает: часто, закрывая вопрос «на вчера», ограничиваются дешевой покупкой «на глазок» в ближайшем гипермаркете.

Ситуация усугубляется тем, что в эконом-линейках отечественного и китайского производства вариативность серий по техническим параметрам отсутствует как таковая. Представлена единственная «универсальная» линейка, внутри которой модели отличаются лишь мощностью и производительностью.

Получается дешево, но рискованно. Установил… и сидишь, ожидаешь, как долго протянет система, где ее слабое звено. Потому что уверенности в беспроблемной эксплуатации нет и быть не может, слишком уж отличаются условия от объекта к объекту.

Другая ситуация с европейскими проф брендами (Германия, Италия). Топовые производители отказались от принципа универсальности, отдавая должное дифференцированному подходу. Они предлагают выбирать, исходя из реальных характеристик скважины. Прежде чем сделать выбор, анализируют десятки пунктов, важнейший из которых – состав и свойства перекачиваемого вещества, т.е. воды (в частности, этим определяется материал рабочего колеса). Некоторые бренды даже имеют предложения из отдельных запчастей, полностью заточенные под конкретные параметры работы – под клиента.

Тем и объясняются внушительные, вплоть до 10 лет, сроки гарантии от тех же итальянских производителей.

Их позволяет предоставлять уверенность в том, что серия и модель выбраны надлежащим образом, а не «пальцем в небо» (или, в нашем случае, в скважину).

Более того, в некоторых моделях ведущих брендов уже в заводской комплектации предусмотрена встроенная защита от «сухого хода», перегрузки и перегрева (например, Grundfos SQ/SQE).

Правда, бюджет на покупку ожидаемо выше – как минимум в 2-3 раза.

Но как поступить, если у Вас качает воду не дорогая топовая модель «все включено», а попроще? Какую защиту обязательно поставить для ее бесперебойной работы?

Специальная защита электродвигателя

Одна из важнейших составляющих конструкции – электродвигатель. Потому очень важно осуществлять контроль параметров электросети и обезопасить его от некачественного напряжения. Базовый (особенно для трехфазного насоса) минимум – автомат защиты двигателя.

Они необходимы для отключения оборудования при возникновении короткого замыкания и перегрузок. Главное отличие от обычных автоматических выключателей: увеличенная коммутационная способность и встроенная защита от пусковых токов.

Чтобы было еще надежней, добавьте реле защиты электродвигателя. Оно сканирует двигатель и при фиксации какой-либо проблемы выключает его. Чаще всего в продаже предлагаются универсальные варианты для крепления на DIN-рейку в щиток. Либо можно поискать среди реле специальное для защиты насосов – готовое решение, программируемое в допустимых диапазонах значений.

Так, например, срабатывание по «сухому ходу» происходит, когда активная мощность, потребляемая электродвигателем, падает до 40-60% от номинальной. Именно это происходит при работе без нагрузки.

Но принципиальной разницы с универсальными нет. И тот и другой несложно подобрать и применять. Я расскажу, как в процессе еще и сэкономить.

Как подобрать автоматику для насоса

Мощность – основополагающий фактор, на него и ориентируйтесь. Причем учитывайте, что выбор защиты для трехфазников на рынке намного шире.

Хорошая новость: вполне реально выбрать недорогую защитную автоматику отечественного производства, не уступающую качеством и надежностью европейским аналогам. Наши специалисты ответственно заявляют: разница в цене между ними по факту пропорционально выше, чем разница в качестве. Например, один из бестселлеров – прекрасно себя зарекомендовавшее УБЗ-301 (5-50А) от «Новатек-Электро».

Применяется для контроля основных параметров сети при работе с двигателями мощностью от 2,5кВт до 315кВт. Отключает от сети и/или блокирует пуск в ряде аварийных случаев: некачественное напряжение сети (скачки напряжения, обрыв фаз, нарушение чередования фаз или их перекоса), исчезновение момента на валу электродвигателя (для насосов «сухой ход»), ток утечки на землю.

Детально про настройки посмотрите на видео ниже

Потому не обязательно гнаться за продукцией европейских заводов. Вот еще некоторые популярные по нашим данным устройства



А еще самостоятельная комплектация надежнее и дешевле

Безусловно, европейские премиум-серии с включенными системами защиты удобны и внушают доверие. Но советуем учитывать: они не панацея. Известны случаи, когда оборудование стоимостью свыше $1000 выходило из строя значительно раньше прогнозируемого срока. Плюс учтите, что встроенная автоматика намного сложнее в ремонте и замене, так как находится на дне скважины.

Рекомендуем рассмотреть более практичный и экономный вариант. Потратив немного времени на то, чтобы разобраться в вопросе (на помощь всегда готовы прийти наши консультанты), Вы:

  • соберете комплексную систему защиты самостоятельно;
  • сэкономите как минимум в 2-3 раза в сравнении с премиальными сериями со встроенной системой;
  • обеспечите удобство и ремонтопригодность за счет внешнего (вынесенного) размещения со свободным доступом.

Чем чреват «сухой ход», и как его избежать

Речь об одной из частых причин серьезных аварийных ситуаций. Когда насос «хватает» воздух вместо перекачивания воды, его поломка произойдет пусть и не мгновенно, но все-же очень быстро. Так как охлаждение двигателя происходит именно за счет протока перекачиваемой воды, в режиме «сухого хода» происходит перегрев. Резко возрастает трение между деталями, а вращающиеся узлы деформируются. При этом стоимость ремонта зачастую сопоставима с покупкой нового насосного оборудования.

Предупредить крайне нежелательную ситуацию можно и нужно. В первую очередь – при составлении проекта системы учесть дебит скважины (в том числе сезонный).

Дебит – количество воды, которое дает скважина в единицу времени (минуту, час, день). Чем выше показатель, тем выше производительность скважины (в м3/час), тем мощнее можно поставить насос.

Если же переусердствовать с мощностью, возникает риск осушения скважины и работы в режиме «сухого хода».

Зачем после бурения скважины проводить тестирование?

Как это делается? Специалисты устанавливают свое высокопроизводительное оборудование, откачивают воду досуха и измеряют время, за которое скважина наберется заново. Делается это для того, чтобы в результате выбрать и установить модель оптимальной производительности: чтобы скважина всегда набиралась быстрее, чем из ней откачивается вода. Таким образом риск возникновения «сухого хода» практически полностью исключается.

Но тестирование довольно дорогостоящий сервис, ведь задействованы выездные услуги специалистов и оборудование. Потому часто выбирают эконом-вариант: пробурили «на глазок», выбрали более-менее подходящие трубы и насос – и готово. В такой ситуации не обойтись без реле защиты электродвигателя (желательно, впрочем, установить его в любом случае), о нем мы рассказали выше.

Когда причиной работы вхолостую стал по каким-то причинам снизившийся уровень воды (например, экстремально засушливое лето), необходимо увеличить глубину погружения до безопасной: чтобы часть корпуса со всасывающей полостью оставалась ниже динамического уровня воды.

Но и это не отменяет установку блока защиты.

Песок, известь и прочие неприятности

Тот самый случай, когда проблему легче предупредить. Если в скважине повышено содержание песка (как правило, от 50г/м3), крайне желательно выбрать насос, изначально адаптированный под данные условия.

Чаще всего при производстве таких моделей применяют особую конструкцию гидравлической части и специальные материалы для изготовления рабочего колеса (технополимеры, в меньшей степени подверженные влиянию твердодисперсных частиц).

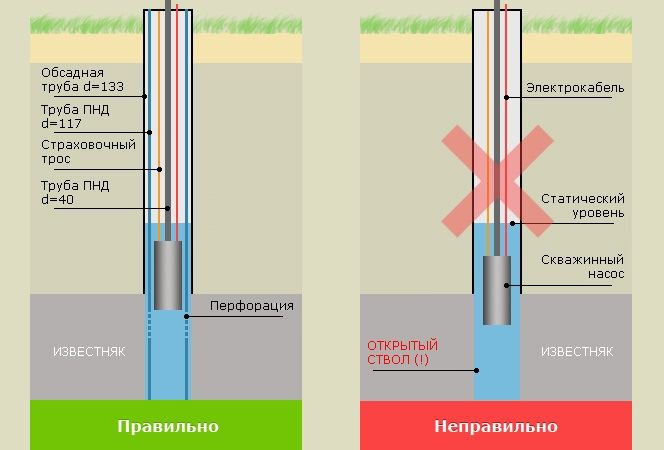

Важно также правильно установить насос в скважине – не слишком близко к ее дну (требуется как минимум метр зазора).

Проигнорируете данный фактор, и абразивные частицы неизбежно снизят эффективность работы скважины, повредят рабочее колесо и клапаны, забьют фильтр.

Когда допустимо поставить «универсальную» дешевую модель?

Эконом-вариант более-менее целесообразен, если скважина мелкая (до 30 метров). Когда через несколько лет насос выйдет из строя – его просто выгодней заменить на новый.

Другое дело, если скважина глубокая, около 100 метров и глубже.

Здесь ребром встает вопрос демонтажа. Достать вышедший сломанное оборудование с большой глубины проблематично (мягко говоря): придется вызывать специализированную вышку и бригаду мастеров. Ведь по факту это тонна веса: помимо насоса еще и сотня метров трубы с водой (увы, ее из-за поломки слить нельзя).

Вот и получается, что демонтажные работы сложные технически и финансово затратные. Услуги спецбригады с техникой обойдутся дороже замены старого оборудования. А еще это крайне дискомфортное время в обезвоженном доме.

Сложность работ, стоимость по ремонту или замене увеличивается в геометрической прогрессии в зависимости от глубины скважины.

Потому, качая воду с большой глубины, разумнее вложиться один раз в хорошее, качественное оборудование и пару десятков лет не думать о нем.

Дополнительные рекомендации

Не помешает и устройство плавного пуска. Оно в несколько раз (как минимум в 2,5 раза) увеличивает срок службы электродвигателя. Плавный старт и медленный, постепенный разгон идут любому двигателю на пользу, избавляя от пусковых нагрузок и повышенного износа в момент запуска. Не забывайте также про УЗО и заземление.

Не упустите из вида, что скважина должна быть герметичной. Только в случае правильной установки вода (добываемая с глубин свыше 100 метров) чистая, без ненужных бактерий и прочих сомнительных микроорганизмов.

Подведем итоги – и за дело

Главные проблемы, которые важно предупредить: «сухой ход», перегрузка, перегрев и влияние повышенного содержания песка.

Последняя проблема решается, по сути, выбором адаптированной модели, и никак иначе. Для решения остальных существует два действенных, логичных, а потому популярных варианта:

  • автомат защиты двигателя – минимальная, базовая защита, особенно для трехфазных двигателей;
  • дополнительно и крайне желательно – реле защиты двигателя. Принципиально не важно, будет ли это специальное реле либо универсальное, так как действие у обоих одинаковое. Оно защитит от большего числа потенциальных аварий, анализируя достаточно высокое количество показателей в зависимости от своей функциональности.

Товары которые могут Вас заинтересовать



Автор: Анна О.

Эксплуатация скважин, оборудованных установками электроцентробежных насосов, страница 9

Необходимо при расчете учитывать и то, что все типы насосов могут быть выполнены: с безфланцевым соединением секции (так называемое бугельное соединение), износокоррозионностойкими (ЭНЦМК-ЭЦНД) или с приёмной сеткой и ловильной головкой на секции.

При подборе установки к скважине необходимо учитывать, что мощность погружного электродвигателя уменьшается при увеличении температуры окружающей пластовой жидкости, согласно действующих тех условий завода – изготовителя.

После получения результатов подбора установки насосов к скважине «ЭПУ-СЕРВИС» принимает заявку на монтаж данной установки. Определяются тип двигателя, гидрозащиты, кабеля, газосепаратора и наземного оборудования, необходимых для комплектации в соответствии с тех условиями и руководством по эксплуатации УЭЦН. Длина термостойкого удлинителя кабельной линии определяется специалистами по установкам НГДУ и заносится в паспорт. Информацию о типе комплектующего оборудования для скважин, на которых должны проводиться дополнительные работы по подготовке (т.е. шаблонирование), «ЭПУ-СЕРВИС» предоставляет в ТТНД НГДУ до начала производства работ.

«Эксплуатация скважин, оборудованных УЭЦН Ч.3»

                        «Подготовка скважины к приёму УЭЦН»

2мин

Подготовка скважины ведётся в соответствии с «Планом работ», выданным цехом добычи. Но не зависимо ни от чего, должен быть выполнен целый комплекс требования.

В соответствии с утверждённым для данного НГДУ проектом обустройства кусов скважин, на расстоянии не менее 25 метров от скважины должна быть подготовлена площадка для размещения наземного электрооборудования установки.

Площадка оснащается контуром заземления, связанным металлическим проводником с контуром заземления трансформаторной подстанции (ТП6/0,4) и контуром скважины. Служба главного энергетика НГДУ должна передать «ЭПУ-СЕРВИС» акт  замера сопротивления контура заземления до завоза погружного оборудования, а в процессе эксплуатации установки проводить подобные измерения и передавать ЭПУ акты не реже 1 раза в год.

К контуру заземления должны быть приварены проводники к станциям управления и трансформаторам установок погружных насосов.

Площадка для наземного электрооборудования должна быть строго горизонтальной, защищённой от затопления в паводок. Подъезды должны позволять свободно монтировать и демонтировать электрооборудование агрегатом ???? или автокраном. Ответственный за исправное состояние площадок – начальник цеха добычи.

В 10 – 25 метрах от устья скважины должна быть установлена клеммная коробка (ШВП). Силовые кабели от этого шкафа внешних подключений до станции управления установкой насосов и до неё же – от трансформаторной подстанции прокладываются НГДУ.    Они должны располагаться по  эстакаде либо быть  заглублены не менее чем на 0,5 метра. Ответственный за нормальное состояние эстакады – мастер бригады добычи цеха добычи.

Подключение кабелей к станции управления, шкаф внешних подключений и заземление наземного оборудования выполняет «ЭПУ-СЕРВИС».

Запрещается эксплуатация установок насосов при несоответствии требованиям Правил устройства электрооборудования и Правил техники безопасности площадок для размещения наземного электрооборудования, кабельных эстакад, шкафа внешних подключений и заземления. Ответственный – начальник цеха «ЭПУ-СЕРВИС».

              «Подготовка установки к спуску в скважину»

3.5 мин

Ответственность за следующий этап – подготовку установки к спуску в скважину – целиком возлагается на «ЭПУ-СЕРВИС». Именно  здесь разрабатываются таблицы комплектации оборудования установок, на основании заявления НГДУ типоразмера насоса устанавливают на него двигатель, обязательно учитывая требование запаса мощности не менее 15%.

Номера и типы узлов скомплектованной установки заносятся в эксплуатационный паспорт, который сопровождает её на всех этапах – от монтажа до возврата на ремонтную базу.

Двигатель, насос, гидрозащита, обратный клапан, кабельная линия должны перед отправкой пройти полный цикл испытаний в соответствии с действующими тех условиями. Результаты обязательно фиксируются в паспортах узлов электропогружной установки.

Герметичные погружные насосы для скважин на воду — GroundWaterGovernance.org

Погружные насосы для скважин на воду имеют герметичный двигатель, тесно соединенный с корпусом насоса. Вся сборка погружена в колодезную воду. Такая конструкция обеспечивает охлаждение двигателя и подшипников во время перекачивания. Герметичные двигатели заполнены смесью сухого азота и озоностойкого минерального масла. Масло смазывает подшипники и обеспечивает охлаждение двигателя. Обмотки двигателя выполнены с изоляцией класса H для предотвращения преждевременного выхода из строя из-за высоких рабочих температур. Трехпроводной погружной насос имеет три подводящих провода и провод заземления, расположенные внутри обсадной трубы.

Как заземлить подводную воду? Как устроен скважинный насос? Установите установленный провод или используйте металлическую трубу от напорной головки для установки насоса. Склеивание двух частей для заземления и соединения оборудования должно производиться вместе с одним или несколькими металлическими кожухами колодцев. Тем не менее, стоит обеспечить защиту GFCI для среды заземления и соединения. В подводных насосах используются медные кабели с витой парой, плоские кабели, круглые кабели и кабели для тяжелых условий эксплуатации. Дно колодца с питьевой водой должно быть не менее 100 футов в глубину, чтобы избежать загрязнения поверхностными загрязняющими веществами.

Точка, в которой линия электропередачи соединяется с землей, называется заземлением. Заземление соединяет электрооборудование с некритическими материалами, чтобы соединить его с ними. Заземляющий провод, питаемый водой под напряжением, часто используется для насосов для бассейнов. Рекомендуется быть осторожным при плавании в бассейне.

Вам нужен заземляющий провод для погружного скважинного насоса?

Кредит: Сделай сам

Провода заземления всегда входят в состав насосной установки, независимо от того, подключен он к вводу электрического обслуживания или нет. погружные скважинные насосы также входят в эту категорию. Многие считают, что мотор уже в земле, и это правильно.

Более новый код предписывает вернуть землю на панель выключателя. Вам не нужно добавлять к этому существующий провод насоса. Если насос вытащен и переустановлен, NEC требует, чтобы установщик насоса добавил заземляющий провод к существующей установке. Если красный должен быть переназначен в качестве земли, он должен быть зарегистрирован как таковой в соответствии с NEC 250.119. На мой взгляд допустима замена существующей электрической духовки или плиты, которая подключена к каркасу через нулевой провод. Поршневой насос солнечного насоса обычно состоит из диафрагмы, поршня или винта.

Важность систем заземляющих электродов

Системы заземляющих электродов должны быть установлены для предотвращения повреждения скважинного насоса. В общем случае металлическая обсадная труба не требует подключения к заземляющему проводнику контура скважинного насоса, чтобы быть включенной в систему заземляющих электродов. Какой провод использовать для погружного насоса? При установке погружного насоса необходимо использовать погружной кабель типа THW, внесенный в список UL. Для оценки продуктов необходимо использовать AUL 83. Погружной насос можно подключить к кабелю UL, если он гибкий и защищенный. Нужен ли заземляющий провод? Независимо от того, как построена цепь, должен поддерживаться последовательный путь к земле. Все заземляющие провода должны быть всегда надежно подключены. Также очень важно, чтобы соединения были плотными, если в качестве заземляющего пути используется кабелепровод или оболочка. Анализатор розеток сообщит вам, заземлены ли ваши розетки, если вы не уверены.

Как заземлить колодец?

Кредит: www.skillingsandsons.com

Водоносный горизонт — это тип подземного водоснабжения, доступ к которому осуществляется через колодец. Для удаления воды из земли используется кондиционированная труба и насос, а для удаления потенциально вредных частиц – экран.

Крайне удаленный колодец, где нет транспортных средств, находится в здании, которое стоит над колодцем. Старый стальной корпус изначально был заземлен на заземляющий стержень после бурения скважины. Чтобы соответствовать требованиям NEC, он должен быть приклеен к насосу, крышке колодца и корпусу. Подсоедините наконечник заземления генератора и провод заземления насоса. Необходимо склеить скважинный насос, крышку скважины и обсадную колонну. Для сделок с недвижимостью это может не сработать в Коннектикуте, потому что я проводил осмотр скважины. Заземляющий винт и наконечник обычно входят в комплект некоторых крышек колодцев.

Мои инспекторы отвергнут любой саморез, который они сочтут приемлемым. В моем штате Вашингтон монтажники насосов также должны иметь лицензию специалистов-электриков и сантехников. В некоторых колодцах есть заземляющий винт и встроенные проушины. Механическая проушина должна быть прикручена болтами к отверстию диаметром 3/4 дюйма внутри обсадной колонны, прежде чем обсадную колонну можно будет пробурить. Стоимость материалов составляет менее 3 долларов за штуку, а изготовление занимает около пяти минут. Установщики насосов могут иметь лицензию специалиста-электрика или сантехника. Некоторые крышки колодцев имеют заземляющий винт и наконечники. Основной шаг — просверлить в корпусе отверстие диаметром 1/4 дюйма, а затем прикрутить к нему два проводника. Материалы стоят менее 3 долларов и могут быть использованы в течение пяти минут.

Значение подземных вод

Подземные воды играют важную роль в нашей повседневной жизни, особенно в условиях дефицита или ненадежного снабжения водой. Вода бурится в скале на глубину до 1000 футов, чтобы получить доступ к скважинам. Для защиты от загрязнений вокруг кожуха трубы устанавливается бетонный или глиняный герметик. Вода проходит через этот корпус с помощью скважинного насоса. Этот процесс осуществляется путем закрытия скважинной системы над землей.
По сравнению с поверхностной водой колодезная вода имеет более высокое содержание минералов. Слои горных пород и почвы, которые соединяют поверхность с грунтовыми водами, удалили подавляющее большинство загрязняющих веществ, но некоторые минералы могли быть поглощены водой, когда она достигла водоносного горизонта. Содержание минералов в колодезной воде обычно выше, чем в поверхностной воде. Если вам нужен ухоженный источник воды, закопайте землю не менее чем на 30 футов. Чтобы найти чистую воду, в которой ваша семья сможет быть защищена от загрязнения и не беспокоится о ней, вам придется копать еще глубже.

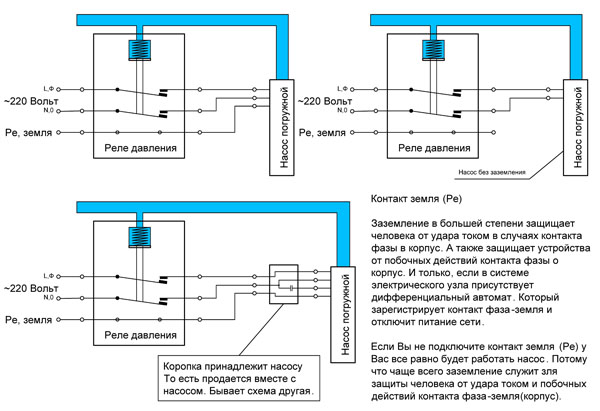

Есть ли заземление у 2-проводного скважинного насоса?

Провод заземления обычно имеется во всех скважинных насосах, но при различении двух типов насосов провод заземления не учитывается.

Монтажная бригада просто подсоединила новый провод заземления к крышке колодца. Они не подключали его к электрощиту бака или реле давления. Прерыватель ckt срабатывает, когда горячая проволока выходит из строя и попадает в корпус колодца; в противном случае сработает двухпроводная цепь. Поскольку между переключателем бака и насосом не было проводов заземления, они просто привязали новое заземление к крышке колодца. Когда они это сделали, было много контуров заземления. Если горячий провод обрывается во время использования кожуха колодца, выключатель ckt сработает с исходным двухжильным проводом, который использовался. Если бы у вас был перевод на 650 долларов бесплатно, у вас были бы те же результаты.

У меня проблемы, потому что я оборвал много проводов заземления на новых насосах. Использование провода в любом случае вполне уместно в данном случае. Если вы дадите парню 20 баксов, он может их бросить. Его можно переработать за три доллара за фунт на свалке. Установка насоса прошла гладко. Это единственный черный глаз на системе проводки. Прибыль составила 2250 долларов (900 400 50 400) = 2500 долларов.

Разумно, на мой взгляд, т.к. включает затраты труда и оборудования на 2,5 часа работы. Если молния ударит по неподключенной линии или если она уже зажжена, вам возместят стоимость замены двигателя? Я считаю, что нет никакой разницы между молнией и заземляющим проводом. Если молния у власти, она будет делать все, что захочет. Он может достичь земли чуть более чем в 12 милях от вашего колодца или любых линий электропередач, но все равно найдет его как заземляющий стержень, сожжет его и повредит ваш двигатель. Эти ножки изготовлены из трубы 1,5 ЕМТ. Я использовал насос Franklin FPS серии V, так как нашел для него хороший насос.

В случае моей помпы я заменю провод, когда ему исполнится 20 лет. 12/2 с землей достаточно для установки этого приложения. На данный момент заявлена ​​вместимость поезда. Вы можете использовать заземляющий провод 12-2, если он не слишком короткий. Процесс вытягивания полиэтиленовой трубы на 360 градусов прост; вы и горилла можете это сделать. Напильником и клейкой лентой можно обрезать острые края обсадной трубы скважины. Я не знаю, были ли в старых блоках управления грозозащитные разрядники, но они были.

Мне также понадобятся несколько старых плоскогубцев, которые мне понадобятся, чтобы сделать замок для удержания трубы, а также пара плоскогубцев, которые я искал. 1 1/4 дюйма трубы, воды и насоса весят около 250-300 фунтов при весе 1 1/4 дюйма. Стальная труба может пройти до 650 футов, если она есть у ваших друзей. Носите каску или две, если рядом с вами есть маленькие дети.

Нужно ли заземлять обсадную колонну?

Металлический кожух колодца не является частью системы заземляющих электродов; однако требуется подключение к заземляющему проводнику контура скважинного насоса.

Бурильщик отказался дать мне заземлить обсадную колонну оголенным проводом. Он сказал мне, что если я заземлю обсадную колонну колодца, молния разрушит двигатель насоса и сделает его бесполезным. Другие варианты заземления будут более чем достаточны в случае их отсутствия в сервисном центре. Несколько лет назад мне позвонил клиент, которого ударило током от лестницы для бассейна. Осмотрев его систему, я обнаружил, что в проблеме виновата обсадная труба его соседа. Обсадная колонна скважины была бы должным образом заземлена, если бы в результате опасности сработал гидромолот. Металлический корпус колодца, если он находится на расстоянии не менее десяти футов от здания, считается в штате Вашингтон металлической подземной водопроводной трубой.

В некоторых случаях глубина кожухов может достигать 700 футов, что позволяет заземлять электроды. Я считаю, что недостаточно доказательств в поддержку использования обсадной колонны в качестве ГЭУ. Блуждающие течения, пытающиеся вернуться на землю, не являются хорошей идеей. Чтобы преодолеть замыкание на землю, используйте путь импеданса с достаточно низким сопротивлением, чтобы предотвратить нормальное протекание тока, но при этом иметь достаточное сопротивление, чтобы устранить его. Для отключения цепи необходимо уменьшить ее низкое сопротивление, что достигается срабатыванием предохранителя или автоматического выключателя.

Погружной скважинный насос

Погружной скважинный насос — это водяной насос, предназначенный для установки под водой в скважине. Насос герметичен и имеет встроенный двигатель и насос. Погружные скважинные насосы используются для перекачки воды из колодца или скважины в резервуар для воды, напорный резервуар или в оросительные системы.

Для завершения процесса необходимо сначала выбрать или определить размер скважинного насоса. В часы пик следует рассчитать количество галлонов воды в минуту, необходимое для заполнения насоса. Обычно рекомендуется не устанавливать насос, который больше, чем существующая скважина. Когда дело доходит до бытового использования воды, наиболее распространенное время – утро и вечер. Для душа или автоматической стиральной машины вы можете рассчитывать использовать воду в среднем только в течение семи минут. Жилому дому с двумя ванными комнатами требуется насос производительностью 14 галлонов в минуту, чтобы удовлетворить пиковый спрос. Прежде чем вы сможете определить, насколько большим должен быть ваш скважинный насос, вы должны сначала определить, сколько воды он будет иметь.

Крайне важно, чтобы давление, подаваемое на трубопроводную систему, было достаточным для подачи воды в самую высокую точку. Стандартный спринклер для газонов должен иметь давление 20 фунтов на квадратный дюйм или выше, в зависимости от размера спринклера. Необходимо увеличить давление насоса, если он находится рядом с домом.

Как долго служат погружные скважинные насосы?

При правильном обслуживании ваш скважинный насос может прослужить от 8 до 15 лет, но многие домовладельцы сообщают, что их насосы служат до 20 десятилетий.

Сколько стоят погружные скважинные насосы?

Эта конструкция представляет собой подводное судно. В продаже имеется широкий ассортимент погружных насосов для скважинных насосов по цене от 400 до 2000 долларов. Если у вас меньше мощности, рассчитывайте заплатить в среднем от 700 до 1000 долларов за новую машину. Самые мощные устройства могут стоить до 2000 долларов. Для многих погружных насосов также требуются дополнительные трубопроводы, что увеличивает общую стоимость установки.

Преимущества погружных насосов

Погружные насосы — наиболее эффективный способ перемещения воды. Всасывания не требуется, так как они полностью погружены в резервуар с водой и не находятся под землей. Когда сжатая вода выталкивается на поверхность, давление намного выше, чем при использовании всасывания.

Заземление и нейтраль в насосной станции

Ток течет по петлям. Между горячим и горячим; или между горячим и нейтральным. Но всегда петля.

Своенравный ток хочет вернуться к ИСТОЧНИКУ, а не к земле. Для искусственного электричества, созданного человеком, своенравный горячий ток хочет вернуться к НЕЙТРАЛЬНОМУ (или противоположному горячему), а не к земле. Его не интересует заземление, за исключением того, что на главной панели/точке обслуживания имеется соединение нейтраль-земля.

Заземление и нейтраль выполняют три совершенно разные задачи:

  • Нейтраль возвращает нормальный повседневный ток. Это единственный провод, по которому должен идти ток (кроме горячих).
  • Земля возвращает сгенерированный человеком ток неисправности в источник . Это означает заземление сзади на основной панели. Это требует, чтобы он протекал в сотни ампер, , поэтому он должен быть компетентным проводом .
  • Земля возвращает произведенное естественным путем электричество (молния, электростатический разряд) обратно к его источнику, которым является земля. Провод заземления на большом расстоянии от главного щита другого здания — очень плохой выбор, потому что освещение испепелит этот провод и создаст смертельный градиент напряжения между зданиями. Для этой задачи вам понадобится заземление стержень .

Грязь, в которую вы загоняете заземляющие стержни, это просто грязь. Он проводит электричество примерно так же хорошо, как и грязь. Недостаточно хорошо, чтобы справиться с любым искусственным электричеством – ни как нормальный обратный ток, ни как ток короткого замыкания.

Нейтральный провод можно починить

Я вас не виню; большинство людей, борющихся с непроводящим проводом, сразу приходят к предположению, что провод оборван где-то в недоступных частях кабеля. На самом деле, это редкость. Отдельный провод не получает таких случайных повреждений (не влияя на другие).

Таким образом, я бы очень и очень внимательно осмотрел нулевой провод везде (он не внутри оболочки кабеля). Вы можете обнаружить обрыв или ослабленное соединение, которого раньше не видели, и это поправимо.

Не в последнюю очередь, где нейтраль приземляется на нейтральную полосу на панели – это никто не проверяет, лол.

Свет и розетки разные проблемы

В наши дни с освещением легко — просто купите современные светодиодные светильники, и многие из них будут работать с разными напряжениями 120/240 В. Если ваши светильники представляют собой люминесцентные лампы, все еще проще – замените их на современный электронный балласт. Почти все они рассчитаны на несколько напряжений… так что помимо эффективности, холодного пуска, нулевого шума, нулевого мерцания и лучшего освещения, чем у светодиодов… вы также можете использовать их на 240 В!

Розетки, однако, представляют собой ПитА, потому что мы никогда не знаем, что кто-то собирается в них включить . Таким образом, вы должны сильно увеличить текущую подготовку. Эту проблему не так просто решить, разве что сказать: «Мне не нужны рецепты здесь , что плохо, как насчет того, чтобы пропустить это?»

Но есть еще одна проблема с розетками. В коде ясно, что , если более 50% мощности вашей цепи используется проводными нагрузками, у вас вообще не может быть никаких рецептов . Поэтому мне было удивительно услышать схему скважинного насоса с розетками. Кроме того, общие рецепты могут быть только в цепях 15А или 20А.
