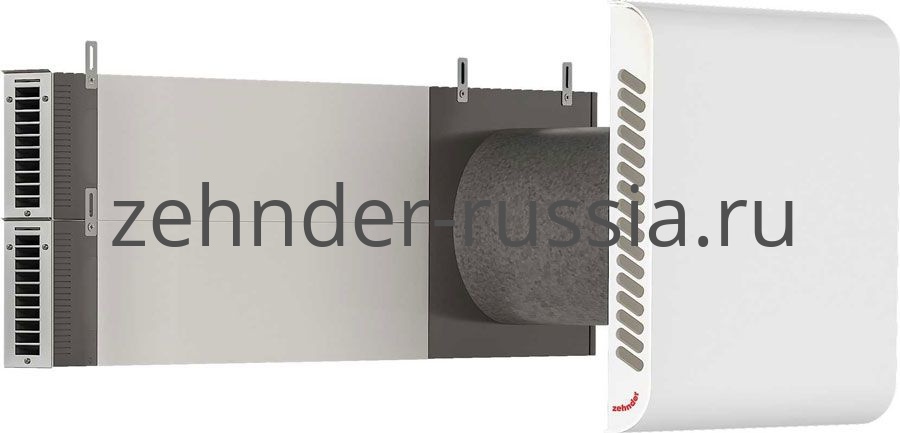

Комнатная вентиляционная установка Zehnder ComfoAir 70
Название модели на английском Zehnder ComfoAir 70
Название модели на русском Цендер Сомфоэир 70
Бренд Zehnder
Вид Рекуператор
Тип Перекрестный рекуператор
Возможные режимы работы Только рекуперация
Доступные классы фильтрации G3, F7
Монтаж со скрытой проводкой Да
Количество скоростей 4
Срок гарантии на прибор 24 мес
Срок гарантии на монтаж (лет) 5
Подавление уличного шума. дБ 40
Материал корпуса Гальванизированная сталь
Вес, кг 24
Ночной режим Да
Воздухообмен, м3 120
Макс. площадь помещения, м2 30
Рекомендуемая площадь помещения, м2 20
Макс. количество человек в помещении 3
Рекомендуемое количество человек в помещении 2
Нагреватель Нет
Максимальное годовое энергопотребление в теплом климате, Квт 166
Максимальное годовое энергопотребление в холодном климате, Квт 166
Толщина стены (min.
Диаметр монтажного отверстия, мм 270 мм
Диаметр воздуховодов, мм 250
Тип управления Сенсорное
Наличие управления на корпусе прибора Да
Wi-Fi управление через смартфон Нет
Возможность объединения в кластер с центральным управлением Нет
Режим рециркуляции Нет
Режим подмеса комнатного воздуха Нет
Наличие клапана Да
Наличие дисплея Нет
Синхронизация с другими устройствами Нет
Работа по расписанию Нет
Датчик уровня СО2 Да
Датчик CO (угарный газ) Нет
Датчик качества воздуха Да
Датчик влажности Да
Арома капсула Нет
Увлажнение воздуха Нет
УФ лампа Нет
Генератор отрицательных ионов Нет
Ионизатор Нет
Индикация замены фильтра Да
Защита от конденсата Да
Защита от обмерзания Да
Минимальный класс фильтра G3
Максимальный класс фильтра F7
Угольный фильтр Нет
Защита от аллергенов Да
Фильтрация пыльцы Да
Фильтрация пыли Да
Фильтрация микроорганизмов Нет
Нейтрализация микроогранизмов Нет
Фильтрация вредных газов Нет
Размещение Внутреннее
Питание В/Гц 220\50
Класс защиты IP IP30
Рекуперация Да
Компенсация общедомовой тяги Нет
Материал рекуператора Пластик
Эффективность рекуперации, % 89
Производительность (вытяжка),м3/час 60
Производительность (приток), м3/час 65
Страна производства Германия
Возможность покупки через zakupki. mos.ru Да
Наличие В наличии
Срок поставки 6-8 недель
Дисплей Да
Количество скоростей 4
Эксплуатационное напряжение/частота (В/Гц) 220\50
Эффективность рекуперации, % 90
Wi-Fi управление Нет
ComfoAir 70 – Intelivent
- Вентиляционное оборудование с рекуперацией энергии
- Поток воздуха до 60 м3/ч (50 Па)
- Для помещений менее 50 м2
Система Zehnder ComfoAir 70 предназначена для вентиляции небольших квартир или отдельных помещений либо групп помещений. Уникальное решение позволяет скрыть все шумные компоненты в наружной стене. Все внутренние узлы устройства помещены в полипропиленовую форму, что обеспечивает очень хорошее шумопоглощение и воздухонепроницаемость. Сзади к устройству можно подсоединять приточные и вытяжные воздуховоды. Без дополнительных воздуховодов система работает раздельно по помещениям.
Zehnder ComfoAir 70 – один из немногих работающих раздельно по помещениям вентиляционных агрегатов, получивших сертификат пассивного дома.
Технические характеристики
Поток воздуха (м³/ч) | до 60 (50 Па) |
Возврат энергии (%), ИПД | 85 |
Теплообменник | Противоточный пластинчатый теплообменник |
SFP (Вт/(м³/ч)) | 0,24 |
Масса (кг) | 10 |
Электрическая мощность | 4-17 Вт |
Минимальное отверстие в наружной стене | D = 270 мм |
Минимальная толщина наружной стены | 280 мм |
Наружная температура | -20…+40 °C |
Сертификат пассивного дома | Сертификат пассивного дома на ComfoAir 70 |
Управление | Встроенный пульт управления |
График и размеры
Документы
ComfoAir 70 Passiivmaja sertifikat 2018
ComfoAir 70 brošüür
COMFOAIR 70 kasutusjuhend
ComfoAir 70 tooteleht
Seda veebilehte sirvides nõustud küpsiste kasutamisega OK Tutvu privaatsuspõhimõtetega
Privacy & Cookies Policy
Oleme siin, et aidata.
Nimi
Telefon
Millega saame sind aidata?
Kuidas sa meid leidsid?
Kas teil tekkis küsimusi meie toodete või teenuste kohta? Sisestage oma andmed ja me võtame teiega peagi ühendust.
Facebook-f Instagram Linkedin
Zehnder ComfoAir 70 позволяет дышать легче в небольшом пространстве — запас малых планет
Слышите? Подойдите немного ближе и успокойтесь. Теперь ты слышишь это? Это звук Zehnder ComfoAir 70 (CA 70), обеспечивающий свежий воздух в вашей квартире-студии, домашнем офисе или небольшом помещении для тренировок. Возможно, вы больше знакомы со звуком системы Zehnder (почти нет) в большом доме, независимо от того, что конечная цель одна и та же; Чтобы удалить застоявшийся израсходованный воздух из вашего жилого пространства и заменить его свежим отфильтрованным воздухом, рекуперируя тепло из отработанного воздуха. Хотите знать, как вы можете достичь этого подвига в своем собственном небольшом пространстве без запутанных воздуховодов и необходимости вырывать гипсокартон? Возможно, вы строите новый крошечный дом и вам нужен способ вентиляции при сохранении тепла? Читайте дальше, чтобы узнать, какие преимущества ComfoAir 70 может вдохнуть в ваше пространство.
Подходит ли мне Zehnder ComfoAir 70?
Подходит ли вам ComfoAir 70? Если вы модернизируете существующее небольшое помещение с улучшенной изоляцией и воздухонепроницаемостью, то да, это может быть правильным выбором для вас. Другие предполагаемые варианты использования могут быть, если вы строите коммерческое офисное помещение с отдельными офисами, которым требуется локальная вентиляция, даже многоквартирный проект с большим количеством небольших единиц может выиграть от компактного и эффективного дизайна CA 70. Это одна из замечательных особенностей это маленькое устройство, оно невероятно универсально! Допустим, у вас есть домашний офис, которому нужна небольшая дополнительная вентиляция, но вы не хотите или не должны покупать весь домашний вентилятор. Возможно, у вас уже есть целая домашняя система, но из-за меняющихся обстоятельств вы теперь используете ранее недоиспользуемое пространство, которое не входило в первоначальный план вентиляции. Решением в вашей ситуации вполне может быть CA 70.
Модель CA 70, имеющая простую конструкцию, была разработана с учетом потребностей рынка модернизации. Действительно, автономный современный дизайн позволяет легко установить и начать пожинать плоды свежего воздуха. В этом блоке используется сердечник энтальпийного обмена для рекуперации и контроля тепла и влаги. Это делает его идеальным для поддержания комфорта и надлежащего уровня влажности в таких помещениях, как квартира-студия, где жилая и кухонная зоны не разделены. Варите кастрюлю макарон, и они запотевают окна? Не можете открыть окно для дополнительного проветривания, потому что на улице слишком холодно? Переведите ComfoAir 70 в режим форсирования, и он справится с этой дополнительной влажностью, не жертвуя теплым воздухом снаружи.
Как работает Zehnder ComfoAir 70?
«Но как же все это делает одна маленькая машина?» вы можете спросить себя. ComfoAir 70 использует ту же технологию, что и его более крупные собратья, такие как ComfoAir 350 и рекуперационные вентиляторы серии Q. Используя ядро энтальпийного обмена, можно достичь эффективности рекуперации тепла до 90% и эффективности рекуперации влаги до 84%. Такая высокая эффективность достигается при самой низкой настройке вентилятора (при которой потребляется всего 4 Вт!), что позволяет воздуху дольше находиться в ядре для обмена энергией. А как насчет описанной выше ситуации с избыточной влажностью, которую необходимо удалить? Благодаря временному ускорению вентиляторов до максимальной скорости воздух проходит через ядро в более быстром темпе, предотвращая некоторый обмен. Это приводит к снижению степени восстановления влажности до 54%, что означает, что больше влаги удаляется из помещения и заменяется сухим наружным воздухом. Хотя это также снижает эффективность рекуперации тепла до ~ 71%, ускорение работает в течение такого короткого времени, что общее влияние на рекуперацию тепла минимально.
Как видите, энтальпийный теплообменник является ключевой частью поддержания эффективности этих устройств в различных условиях, но это только часть картины. Чтобы свести энергопотребление к минимуму, в ComfoAir 70 используется пара вентиляторов, приводимых в действие ультра-энергоэффективными двигателями постоянного тока EC . Электрик-ботаник мог бы болтать об этом бесконечно, но здесь все решают цифры. При самом низком уровне мощности ComfoAir 70 потребляет ничтожно малые 4 Вт, что на 300x меньше , чем потребляет тостер! Конечно, вы не оставите свой тостер включенным на весь день и ночь (мы надеемся!), и средний человек не запускает ERV на минимальной скорости 24/7. Более реалистичные настройки смотрите на единицу с помощью 5 – 9ватт в среднем и 17 ватт для временного повышения скорости. Каково энергопотребление другого типичного предмета домашнего обихода, который работает круглосуточно и без выходных? Потолочный вентилятор! В среднем они используют 120 Вт для работы на полной скорости, поэтому даже при самых низких настройках это может достигать 40 Вт! Очевидным победителем по эффективности здесь являются двигатели постоянного тока с постоянным током.
Зачем он мне нужен?
Отличный вопрос. У установки рекуперативного вентилятора в жилом помещении есть много преимуществ, и повышение качества воздуха — лишь одно из них. Это факт, что все больше и больше домов строятся с более высокими допусками по воздухонепроницаемости, и это отлично подходит для сохранения энергии в доме! Побочным эффектом этих герметичных конструкций является то, что влаге, проникающей внутрь дома, становится труднее выйти наружу. Хотя мы не хотим, чтобы внутренняя часть наших домов была абсолютно сухой при относительной влажности 0%, избыточная влажность может быть вредна для долговечности и здоровья здания и может привести к плесени / грибку, который вреден для ВАШЕГО здоровья.
Даже простое пребывание в помещении создает влажность из-за нашего дыхания. Это может показаться незначительным, но в небольшом пространстве, таком как крошечный дом, это может быстро сложиться, если ему некуда идти, особенно когда вы начинаете включать домашних животных и повседневные дела. Используя рекуперационный вентилятор, такой как CA 70, вы можете избавить свое пространство от избыточной влаги, при этом вам не нужно практически прорезать дыру в том воздушном барьере, на который вы только что потратили так много, и сохранить тепло внутри. Это связано с тем, что тепло от вытяжного воздуха передается потоку входящего воздуха, когда он проходит через сердцевину. В конечном счете, это экономит ваши деньги, поскольку вашей системе отопления не нужно нагревать холодный наружный воздух.
Вы убедили меня, но насколько легко установить Zehnder ComfoAir 70?
CA 70 может быть установлен в отдельной комнате или дополнительно с вытяжным воздуховодом для ванной комнаты или кухни с использованием второго комнатного адаптера. Блок должен устанавливаться на наружной стене. В стене вырезается отверстие диаметром примерно 10 дюймов, и для поддержки устройства вставляется конструкционная труба для настенного монтажа. Важно отметить, что толщина стенки для этого агрегата должна быть минимум размером 12 дюймов, поэтому может возникнуть необходимость обшить стену мехом, чтобы приспособиться к дополнительной толщине. После установки трубы для настенного монтажа и подачи электропитания 230 В к месту установки вставляется и подключается внутренняя половина блока, а изолированная труба воздуховода обрезается по длине. Тогда это так же просто, как прикрепить атмосферостойкую наружную стеновую панель к внешнему соединению! И вы думали, что они не заделают большую дыру, которую вы только что проделали в своей стене. Этот комплект поставляется с самоклеящейся набухающей герметизирующей лентой, которая будет держать корпус герметичным, а встроенные жалюзи будут автоматически закрываться, когда вентиляторы не работают в режиме ожидания, сохраняя герметичность вашего внутреннего пространства.
Во внутренней половине CA 70 будут расположены порты подачи и возврата, а также элементы управления устройством. Существует дополнительная панель дистанционного управления, но что действительно интересно, так это дополнительные модули для определения влажности, летучих органических соединений или CO2! Они могут быть установлены на заводе и расширить возможности CA 70, чтобы обнаруживать изменения в выбранных переменных и соответствующим образом регулировать скорость вращения вентилятора. Представьте, что ваш CA 70 может чувствовать, когда вы принимаете душ, и увеличивает скорость вращения вентилятора. Вам больше никогда не придется беспокоиться о включении шумного вытяжного вентилятора. Дополнительный модуль влажности может достичь именно этого благодаря встроенным датчикам температуры и влажности, которые постоянно опрашивают воздух для расчета относительной влажности и корректировки по мере необходимости.
Модули VOC и CO2 поставляются с датчиком влажности и имеют дополнительное преимущество, заключающееся в обнаружении повышения уровня CO2 или VOC. Существует очень тесная корреляция между уровнями CO2 и ЛОС, но при желании оба варианта можно комбинировать. Устройство отдает приоритет регулировке скорости вентилятора в зависимости от того, какой уровень выше. Подразумевается, что теперь CA 70 сможет работать в автоматическом режиме и оптимизировать качество воздуха в помещении на основе данных от установленных датчиков. В этот момент единственный раз, когда вам нужно будет взаимодействовать с устройством, — это менять фильтры каждые шесть месяцев. Zehnder даже усложнил задачу забыть об этом, установив светодиод прямо на устройство, который загорается, когда приходит время менять фильтры.
Внешняя стеновая панель устанавливается в последнюю очередь. Эта панель имеет впускной и выпускной патрубки, расположенные по обеим сторонам гладко выглядящей крышки, доступной в нескольких стилях, от пластика до нержавеющей стали. Обеспокоены тем, что впуск и выпуск расположены слишком близко друг к другу и могут привести к перекрестному загрязнению воздушного потока? Не беспокойтесь! Большая работа и проектирование были направлены на то, чтобы свести к минимуму перекрестное загрязнение поступающего и выходящего воздуха. На самом деле, было проведено обширное исследование, и результаты ясно показывают, что эта конструкция работает так же хорошо, как и типичный рекуперативный вентилятор, впуск и выпуск которого расположены на расстоянии ~ 10 футов друг от друга. После установки внешней крышки CA 70 готов к работе, обеспечивая вас свежим воздухом без ущерба для комфорта!
Хорошо, как мне его получить?
Компания Small Planet Supply уже имеет в наличии ComfoAir 70s! Вы можете помнить, что они были доступны несколько лет назад, а затем исчезли. Действительно, эти вновь прибывшие устройства представляют собой переработку старых серий. Возникла необходимость отрегулировать источник питания, и впоследствии необходимо было обновить список UL. Это время вне рынка позволило Цендеру внести другие коррективы для повышения производительности и качества. CA 70 сертифицирован даже для пассивного дома, так что в этом маленьком корпусе так много ценности!
Готовы разместить заказ на свой новый ComfoAir 70? Вы можете позвонить на наш склад (855-367-7442), чтобы приобрести систему, или отправить нам электронное письмо, и мы свяжемся с вами, чтобы принять ваш заказ. . Все еще не уверены, подходит ли вам этот реанимационный вентилятор? Мы предлагаем бесплатные телефонные консультации с нашими специалистами, которые помогут ответить на ваши вопросы. Или посетите страницу Zehnder компании Small Planet Supply, чтобы узнать больше о системах Zehnder HRV и ERV.
Установка Zehnder ComfoAir 70
- Главная >
- Установка Zehnder ComfoAir 70
На объекте с новым ComfoAir 70 от Zehnder
Новый этим летом в Соединенных Штатах, Zehnder ComfoAir 70 представляет собой децентрализованный вентилятор с рекуперацией энергии (ERV), который обеспечивает умеренный свежий воздух на 600 квадратных футов жилой площади. Этот врезной «точечный» ERV не требует воздуховодов и имеет фильтруемую вентиляцию приточного и вытяжного воздуха, а также моющийся сердечник ERV (теплообменник энтальпии). Регуляторы обеспечивают четыре уровня мощности с максимальным вентилятором скорость 30 куб. футов в минуту Эмпирическое правило использования ComfoAir 70 заключается в том, чтобы «установить и забыть», непрерывно запуская оборудование на средних скоростях, но повышая скорость до максимальной настройки 30 куб. футов в минуту для больших собраний.
Использование шаблона для выреза в стене
Хотя блоку не нужны какие-либо сложные воздуховоды, для него требуется довольно большое отверстие в стене. Картонный шаблон макета входит в комплект поставки устройства. Здесь Мэтт Бурштейн из Caleb Contracting в Кембридже, штат Вирджиния, поместил шаблон посередине площадки для шипов на высоте, обеспечивающей легкий доступ к органам управления, примерно в 3 футах над финишным полом. Затем он просверлил горизонтальное направляющее отверстие в стене с помощью бурового долота, достаточно длинного, чтобы проникнуть во всю стенку толщиной 11 дюймов (долото диаметром четверть дюйма длиной 18 дюймов), используя торпедный уровень, чтобы удерживать долото. уровень.
Отслеживание шаблона
ComfoAir7 0 впервые стал доступен в прошлом году в Европе, при этом большинство установок было установлено в Швейцарии и Австрии. Инструкции, которые в настоящее время поставляются с прибором, написаны на немецком языке, а размеры указаны в метрических единицах. К счастью для Мэтта, у него был друг-немец, который помог с переводом. Здесь он вырезал из шаблона отверстие диаметром 10,63 дюйма, представляющее трубу для настенной установки устройства, совместил его с направляющим отверстием, а затем обвел его на гипсокартоне.
Вырезание наружного проема
Ради точности Мэтт решил аккуратно прорезать стену по одному слою за раз, а не продирать все сабельной пилой. Снаружи он отцентрировал картонный круг диаметром 10,63 дюйма на сверле и прочертил круг на WRB дома (слева). Он разрезал воздушный барьер настолько, чтобы можно было просверлить материал стеновой сборки, а затем начертил круг на недавно установленной 3,5-дюймовой изоляции из минеральной ваты Roxul (в центре). Он разрезал Roxul изоляционным ножом (справа), сохранив получившийся цилиндрический вырез, чтобы использовать его в качестве заглушки в стенной трубе до окончательной установки.
Рассверливание стены с суперизоляцией
Удалив изоляцию Roxul внешней полости, Мэтт прорезал существующую 5/8-дюймовую фанерную обшивку сабельной пилой (слева). Кроме того, он использовал пилу, чтобы грубо вырезать изоляцию Roxul в отсеке для шипов, стараясь не повредить внутренний воздушный барьер Intello (в центре). Отверстие было вырезано под углом 90 градусов; не было необходимости наклонять 36-дюймовую настенную трубу из ПВХ для дренажа. Он временно вставил настенную трубу, поставленную Zehnder, в отверстие, чтобы проследить и разрезать Intello изнутри (справа).
Установка Zehnder ComfoAir 70
Чтобы защитить воздушный и пароизоляционный барьер Intello smart за гипсокартоном, Мэтт вырезал круг трубы для настенного монтажа с помощью RotoZip, установив его насадку на полдюйма вглубь. Затем он использовал бритвенный нож, чтобы закончить порез. Закончив с кругом, он вырезал прямоугольник большего размера вокруг отверстия, чтобы в дальнейшем облегчить герметизацию отверстия.
Вырез по внутреннему кругу
Сняв гипсокартон, Мэтт смог проследить трубу для настенного монтажа, а затем аккуратно вырезать воздушный барьер («белый» кружок — это дневной свет, падающий снаружи).
Стенная труба на месте
Стенная труба из ПВХ установлена на место и вставлена внутрь.
Уплотнение внутреннего воздушного барьера
Сквозная труба устанавливается заподлицо с поверхностью гипсокартона, а затем приклеивается к мембране воздушного барьера Intello с помощью ленты Tescon Vana. В качестве меры предосторожности Мэтт приклеил гипсокартон к Intello в том месте, где был сделан прямоугольный разрез, просто чтобы убедиться, что в воздушном барьере не будет бреши.
Наружное уплотнение воздушного барьера
Наружная стенная труба была герметизирована по отношению к внешнему воздушному барьеру с помощью ленты Tescon Vana. Позже двойные распорные блоки 5/4, изготовленные из обшивки Boral, были использованы для наращивания стенового узла толщиной 11 дюймов до глубины около 12,5 дюймов. (Поскольку вентилятор устройства находится внутри этой трубы, минимальная длина трубы Zehnder составляет 12 дюймов.)
Распределительная коробка трансформатора
Устройства ComfoAir 70 обычно жестко подключаются к источникам питания, а не к розетке. . В этом случае строитель Джим Брэдли запросил вариант питания от подключаемого модуля, который требует установки распределительной коробки для размещения трансформатора блока. Здесь вставляет коробку в стену.
Крепление распределительной коробки
Джейсон Мариас из Locals Heating, Inc. (Андерхилл, Вермонт) прикрепляет распределительную коробку к стене с помощью анкеров для гипсокартона. Сообщается, что в целях экономии средств Zehnder рассматривает возможность оснащения будущих блоков ComfoAir 70 предустановленными кабелями питания, позволяющими подключать блоки к обычным 120-вольтовым розеткам, что устраняет необходимость в специальной работе электрика.
Фильтры и техническое обслуживание
Норберт Уэсли из Zehnder America, Inc. разъясняет рекомендации по техническому обслуживанию ComfoAir 70. Устройство оснащено двумя съемными фильтрами, один для вентиляционного отверстия на стороне подачи, а другой — на стороне выпуска. Бумажные фильтры следует проверять каждые 3 месяца (или чаще в запыленных местах) и заменять каждые 6 месяцев (или чаще по мере необходимости). Белый светодиод на устройстве мигает, когда фильтры подлежат проверке. Фильтры стоят 29 долларов..50 за пару и могут быть заказаны оптом.
Теплообменник энтальпии
Сердечник ERV (теплообменник энтальпии) передает как тепло, так и влагу. Паропроницаемая мембрана позволяет влаге мигрировать из более влажного воздушного потока в менее влажный: в зимнее время, когда поступающий воздух холодный и сухой, теплообменник возвращает 60% влажности дома из исходящего спертого воздуха во входящий воздушный поток, помогает предотвратить чрезмерную сухость. Если воздух в помещении кондиционируется в течение влажного лета, теплообменник энтальпии передает влажность, а также тепло от потока всасываемого воздуха к потоку вытяжного воздуха, так что влажный свежий воздух не увеличивает скрытую охлаждающую (осушающую) нагрузку системы кондиционирования воздуха.
Подсоединение шнура питания
Техник по вентиляции и кондиционирования Джейсон Мариас просверливает сервисное отверстие в металлическом корпусе ComfoAir 70 для подключения шнура питания. Это устройство было специально модифицировано в полевых условиях, чтобы получать питание от стандартной бытовой розетки. Это решение может быть предложено в качестве стандартной опции для будущих агрегатов ComfoAir 70.
Разметка корпуса
Джейсон Мариас и представитель Zehnder America Norbert Wesely размечают стену для анкеров для гипсокартона перед установкой корпуса на стену.
Подключение трансформатора
Силовой трансформатор, входящий в комплект поставки ComfoAir 70, преобразует бытовой ток в ток 24 В для питания двигателей постоянного тока устройства. Здесь техник ОВК Джейсон Мариас и представитель Zehnder America Норберт Везели припаивают провода к трансформатору и помещают компонент в электрическую коробку в стене.
Установка кожуха
Уэсли и Мариас прикрепляют заднюю панель кожуха ComfoAir 70 к стене дома с помощью анкеров для гипсокартона. Будьте осторожны, чтобы не перегрузить анкеры, предупреждает Уэсли, иначе переднюю крышку корпуса будет трудно снять и снова установить для обслуживания.
Окончательная проводка
После того, как вентиляционный вал агрегата вставлен в защитный кожух, проходящий сквозь стену, Норберт Везели завершает необходимые электрические соединения.
Внутренняя электроника
Схема управления ComfoAir 70 вблизи.
Окончательная установка
Завершив монтаж электропроводки, Норберт Везели вставляет воздушную трубу с полипропиленовой изоляцией (которая также содержит вентилятор устройства) в сквозную трубу и устанавливает внутреннюю часть устройства в металлический корпус.
