Зонт оцинкованный вытяжной: Зонты вытяжные из оцинкованной стали Гамарт – Зонты вытяжные с жироуловителями. Купить в магазине вентиляции Vent-Style.ru

alexxlab
27.09.1974
Комментарии: 0

Содержание

Зонт вентиляционный вытяжной прямоугольный 200*200 Серия 5.904-51 (id 44372614)

Написать в WhatsApp

На собственном производстве в г. Астане мы изготавливаем все виды и размеры вытяжных вентиляционных устройств из оцинкованной стали – зонт вентиляционный уличный, дефлектор ЦАГИ, турбодефлектор (ротационный дефлектор).

Высокое качество геометрии и герметичности вентиляционных изделий обеспечивается многочисленными станками и автоматическими линиями. Раскрой металла осуществляется станком плазменной резки с ЧПУ. Опыт работы с 2009 года.

Вентиляционные изделия изготавливаются согласно серии 5.904-51.

Прайс-листы на нашу продукцию Вы можете скачать по этой ссылке

https://tooderonstroj.kazprom.net/price_lists

Наше портфолио Вы можете скачать по этой ссылке:

https://tooderonstroj.kazprom.net/promo_docs

Наши контакты по этой ссылке:

https://nur-sultan. satu.kz/company_info/contacts/16514

Зонты устанавливаются на вытяжных вентиляционных шахтах в системах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков. Типоразмер зонта принимается соответственно наружному размеру горловины шахты.

Дефлекторы устанавливаются на вытяжных шахтах в системах естественной вентиляции для обеспечения воздухообмена за счет теплового и ветрового напора.

Дефлекторы применяют для усиления тяги в системах естественной вытяжной вентиляции за счет использования силы ветра. Эффективность дефлекторов серии ДС превосходит эффективность всех известных дефлекторов аналогичного назначения: дефлекторов ЦАГИ, дефлекторов Григоровича, статических дефлекторов французской фирмы ASTATO.

Дефлекторы серии ДС применяют на зданиях любой этажности, на новостройках и реконструируемых зданиях.

Работа турбодефлектора основывается на следующих принципах: используя энергию ветра, устройство создает разрежение воздуха в шахте вентиляции, увеличивает тягу и вытягивает загрязненный воздух из помещения, вентиляционного канала, подкровельного пространства.

Как бы ни менялись направление и сила ветра, вращающаяся головка (крыльчатка) всегда вертится в одну сторону и создает в шахте вентиляции частичный вакуум, который увеличивает интенсивность движения воздуха в трубе, исключает появление обратной тяги и улучшает общий воздухообмен.

Кроме того, устройство предотвращает попадание в канал вентиляции осадков. Ротационная турбина хорошо себя зарекомендовала в помещениях и на объектах, на которых необходим повышенный воздухообмен.

Ее применяют: В жилых частных и многоквартирных домах. Нужно помнить, что к работе вентиляционных шахт многоэтажных жилых домов предъявляются особые требования. Устройство помогает справиться с проблемой недостаточной вентиляции помещений, чердачного пространства, полностью устраняет явление обратной тяги.

На животноводческих фермах и в сельскохозяйственных зданиях — в конюшнях, птичниках, зернохранилищах, на сеновалах и т. д. Помогает выводить газы и испарения, которые образуются во время содержания животных, поддерживает оптимальную влажность. На перерабатывающих предприятиях.

Энергонезависимая вентиляционная система позволяет сэкономить средства на энергоносителях.

Перечень наших услуг:

1. Производство, изготовление прямоугольных уличных зонтов из оцинкованной стали.
2. Производство, изготовление круглых уличных зонтов из оцинкованной стали.

3. Производство, изготовление зонтов прямоугольного сечения из оцинкованной стали.
4. Производство, изготовление зонтов круглого сечения из оцинкованной стали.

5. Производство, изготовление зонтов из оцинкованной стали для вентиляционных каналов.

6. Производство, изготовление зонтов из оцинкованной стали для вытяжных шахт.

7. Производство, изготовление зонтов из оцинкованной стали по серии 5.904-51.

8. Производство, изготовление вентиляционных прямоугольных зонтов типа ЗП.

9. Производство, изготовление вентиляционных круглых зонтов типа ЗК.

10. Производство, изготовление вентиляционных крышных зонтов не стандартных размеров.

11. Производство, изготовление дефлекторов ЦАГИ (Центрального Аэрогидродинамического Института).

12. Производство, изготовление круглых дефлекторов из оцинкованной стали.

13. Производство, изготовление дефлекторов круглого сечения из оцинкованной стали.

14. Производство, изготовление дефлекторов из оцинкованной стали для вентиляционных каналов.

15. Производство, изготовление дефлекторов из оцинкованной стали для вытяжных шахт.

16. Производство, изготовление дефлекторов из оцинкованной стали по серии 5.904-51.

17. Производство, изготовление вентиляционных дефлекторов типа ДС.

18. Производство, изготовление вентиляционных турбодефлекторов.

19. Производство, изготовление вентиляционных ротационных дефлекторов.

20. Производство, изготовление вентиляционных ротационных турбин.

21. Производство, изготовление вентиляционных турбинных вентиляторов.

22. Производство, изготовление вентиляционных вращающихся дефлекторов.

23. Производство, изготовление вентиляционных дефлекторов с вращающейся активной головкой.

Мы оказываем свои услуги и отправляем нашу продукцию (доставка вытяжных вентиляционных устройств из оцинкованной стали – зонт вентиляционный уличный, дефлектор ЦАГИ, турбодефлектор (ротационный дефлектор) в следующие города и области Казахстана:

Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Аральск, Аркалык, Арысь, Астана, Атбасар, Атырау, Аягоз, Аршалы, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикора, Зайсан, Зыряновск, Казалинск, Казалы, Кандыагаш, Капчагай, Караганда, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Кустанай, Кульсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозерск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатпаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Орал, Усть – Каменогорск, Оскемен, Ушарал, Уштобе, Форт – Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Чимкент, Шымкент, Щучинск, Экибазтуз, Эмба.

Акмолинская область, Актюбинская область, Алматинская область, Атырауская область, Восточно – Казахстанская область, Жамбыльская область, Западно – Казахстанская область, Карагандинская область, Костанайская область, Кызылординская область, Мангистауская область, Павлодарская область, Северо – Казахстанская область, Южно – Казахстанская область.

Проектирование систем местной вентиляции в производственных помещениях. Зонты вытяжные

Содержание

1 Как это работает?
2 Типы конструкций и проблема выбора
3 Процесс изготовления
4 Особенности кирпичной конструкции
5 Особенности приспособления и его назначение
6 Расчет зонта для вентиляции
7 Материал: оцинковка или нержавейка
- 7.1 Оцинкованная листовая сталь
- 7.2 Сталь оцинкованная и сталь нержавеющая
8 Методики расчета воздухообмена
- 8.1 Метод кратностей воздухообмена
- 8.2 Метод скорости всасывания
- 8.3 Метод мощности оборудования
- 8. 4 Скорость воздуха в кухонном зонте
9 Жироуловители
- 9.1 Бытовые жироуловители
- 9.2 Промышленные жироуловители
10 Приточно-вытяжной и вытяжной зонты
11 Советы при монтаже и проектировании
12 Местная приточная вентиляция на производстве
- 12.1 Воздушные души в системах местной приточной вентиляции
- 12.2 Использование воздушно-тепловых завес в системах местной приточной вентиляции
13 Полезные советы

Как это работает?

Устройство этого типа представляет собой мощную вытяжку, предназначенную для эффективного вентилирования воздуха в кухонном помещении. Их чаще всего устанавливают непосредственно над варочными поверхностями в ресторанах, кафе, столовых и других предприятиях общественного питания.

Такое устройство может быть установлено не только над обычными кухонными плитами, но и над другим подобным оборудованием: грилем, жарочным шкафом и т.п.

Качество блюд от наличия хорошей вытяжки только выиграет. Зонты улавливают водяные пары, частички масла и жира, удаляют запахи, исходящие от приготовляемых блюд. Все эти загрязнения поднимаются вверх под воздействием горячего воздуха и попадают в рабочую полость вентиляционного зонта. Здесь загрязненный воздух проходит через фильтрационную систему, где происходит процесс его очистки.

Вытяжной зонт – стильное и современное устройство, которое обеспечит эффективную очистку воздуха в бытовом или промышленном кухонном помещении

Затем воздушные массы, освобожденные от ненужных включений, возвращаются в помещение кухни или удаляются через вентиляционный канал, в зависимости от типа устройства.

Жировые загрязнения перемещаются по отдельному каналу и собираются с накопительные стаканы, из которых их периодически удаляют.

Жироуловители – это специальные алюминиевые элементы, которые устанавливают внутри вытяжных зонтов. Они улавливают частички жира и других относительно крупных загрязнений

Чтобы облегчить процесс очистки накопителей от жировых отложений, рекомендуется предварительно залить в стаканы специальное моющее средство, способное эффективно растворять жир.

К преимуществам вытяжных конструкций типа “зонт” можно отнести следующие моменты:

возможность использовать дистанционное управление;
высокая степень автоматизации;
возможность установки подходящей модели практически на любом участке кухни;
широкий выбор разнообразных моделей, изготовленных из различных материалов с привлекательным дизайном;
высокий уровень производительности.

Среди недостатков такой аппаратуры прежде всего отмечают повышенное шумообразование, вызванное работой мощного вентилятора. Для правильной работы агрегата следует регулярно выполнять его обслуживание, т.е. приобретать и своевременно заменять угольные фильтры.

Эти элементы не подлежат очистке и восстановлению, поэтому стоимость эксплуатации прибора может оказаться выше ожидаемой. Кроме того, хорошее оборудование этого типа и само по себе стоит достаточно дорого.

Островной зонт можно установить прямо посередине кухни, если размеры помещения позволяют. В небольшой комнате такое устройство можно разместить над плитой, установленной у окна

Вытяжная техника на кухне необходима всегда. Частички жира, горячий пар, копоть, капли и другие загрязнения могут быть незаметными на первый взгляд, но со временем они образуют на различных поверхностях слой грязи, который непросто удалить.

Кроме того, не полезны для здоровья окружающих и остатки газа, которые могут попадать в кухонный воздух, и запах случайно пригоревшей пищи.

По устройству вентиляционный зонт представляет собой стальной куполообразный корпус, внутри которого расположен вентилятор и набор фильтрационных элементов. Для сбора относительно крупных частичек предназначена специальная алюминиевая решетка, которая защищает вентиляционную турбину.

На предприятиях общественного питания мощные вытяжные зонты обязательны для применения над варочными поверхностями. Подобные устройства используют для отведения вредных испарений и на других промышленных производствах

Для удаления значительной части жировых загрязнений обычно используется акриловый фильтр. В установках с рециркуляцией в обязательном порядке используют угольный фильтр, который осуществляет тонкую очистку воздуха. Искрогасящая сетка защищает элементы от перегрева и возможного возгорания.

Она особенно необходима, если зонт устанавливают над прибором с открытым пламенем. Все фильтрующие элементы необходимо периодически очищать или заменять. Угольные фильтры заменяют, как только они загрязнятся, восстановлению эти элементы не подлежат.

Некоторые типы акриловых фильтров можно стирать и устанавливать снова, но от такой обработки они быстро теряют форму, поэтому количество циклов очистки и вторичного использования ограничено.

Вытяжной зонт должен быть достаточно большим, чтобы перекрывать параметры обрабатываемой варочной поверхности не менее, чем на 100 мм

Встроенный в зонт вентилятор или вентиляционная турбина обеспечивает циркуляцию воздуха в правильном направлении с необходимой интенсивностью. Производительность этого элемента обеспечивает общую мощность вытяжки, которую следует соотнести с общим объемом помещения, в котором она будет установлена.

Очень часть зонты-вытяжки снабжают подсветкой, что очень удобно. Такие светильники могут быть использованы в качестве дополнительного освещения кухни. Наряду с обычными лампами накаливания в вытяжки встраивают галогенные или диодные осветительные приборы.

Последние обеспечивают достаточный уровень освещенности при минимальном потреблении электрической энергии и повышенном сроке эксплуатации.

На промышленных предприятиях общественного питания вытяжные зонты устанавливают над устройствами разного типа: плитами, грилями, жарочными шкафами и т.п.

Если зонт присоединен к вентиляционному каналу дома, он должен быть снабжен специальными клапанами, которые предотвращают возврат поступивших в устройство воздушных масс в помещение кухни.

Типы конструкций и проблема выбора

По типу конструкции различают пристенные и островные вытяжные зонты. Конструкция может быть вытяжной или приточно-вытяжной. В первом случае устройство только удаляет отработанный воздух из помещения, во втором – обеспечивает также дополнительный приток свежих воздушных масс.

Вытяжной зонт может осуществлять или удаление отработанных воздушных масс из помещения, или их очистку и возврат в комнату

При выборе подходящего зонта следует учитывать необходимый уровень воздухообмена, размеры оборудования для приготовления пищи, а также предполагаемое место для его размещения. Для промышленной кухни рекомендуется устанавливать модель, габариты которой на 100 мм превышают размеры варочной поверхности.

Для изготовления таких устройств используют нержавеющую сталь пищевых марок. Устройство обычно укомплектовано не только жироуловителем, но и угольным фильтром. Полезной опцией может оказаться подсветка. Приточные вытяжные устройства, как понятно из названия, обеспечивают не только отведение и очистку загрязненного кухонного воздуха, но и приток свежих воздушных масс с улицы.

Такие зонты в бытовых условиях применяют крайне редко, это техника для профессионального использования. Некоторые операции требуют постоянного поступления свежего воздуха.

Зонты этого типа позволяют создать в рабочем помещении исключительно благоприятный микроклимат, отрегулировать влажность и температуру воздуха до приемлемого уровня.

Мощность вытяжного элемента обычно превышает приточную производительность в моделях этого типа примерно на одну третью.

Преимущество использования вытяжного зонта состоит в том, что его можно установить практически в любом подходящем месте, нужно лишь правильно выбрать модель

Пристенные зонты закрепляют не на потолке, а на стене. Обычно такие модели используют для подключения к вытяжному каналу. Чтобы облегчить монтажные работы, варочную поверхность устанавливают как можно ближе к вентиляционному каналу.

В этом случае воздуховод будет не слишком длинным, что способствует эффективному перемещению отработанного воздуха в вентиляционный канал.

Пристенные вытяжные зонты можно монтировать на стену. Их удобнее подключать к вентиляционному каналу здания, чем островные модели

Короткая конструкция обычно не нуждается в создании большого числа поворотов при использовании жестких пластиковых воздуховодов. Таких колен должно быть не больше трех для одного вентиляционного зонта. Высокой популярностью пользуется скошенный тип островного зонта, который позволяет приблизить вытяжку на максимально допустимое расстояние к варочной поверхности.

Зонт островного типа, который крепится к потолку, считается универсальным. Как понятно из названия, его используют для монтажа над кухонным островом, конкретно – над встроенной в него плитой. Особенность конструкции состоит в том, что при ее установке нет необходимости использовать стену, конструкция крепится к потолку.

Такие устройства обычно используют на больших кухнях, как промышленных, так и домашних. На малых площадях использование кухонного зонта над островом обычно не применяется из-за недостатка свободного места. Но такая конструкция может оказаться целесообразной даже в маленькой кухне, если варочная плита установлена возле окна.

Наличие двух фильтров позволяет осуществлять очистку воздуха на достаточно высоком уровне, чтобы можно было возвращать его в помещение кухни. Конечно, следует использовать необходимые средства для обеспечения достаточного воздухообмена, но рециркуляция позволяет сохранить в помещении часть тепловой энергии, которая была потрачена на приготовление пищи.

Для удаления загрязненного воздуха с помощью вытяжного зонта, его нужно подключить к вентиляционному каналу. Если это невозможно, используют модели с циркуляцией и угольным фильтром

Рециркуляция используется в островных вытяжках, поскольку установить такой агрегат рядом с вентиляционным люком обычно достаточно сложно. А о том, как работают вытяжки с рециркуляцией читайте в этом материале. Некоторые модели островных зонтов можно регулировать по высоте, что позволяет изменять интенсивность поглощения загрязненных паров в зависимости от ситуации.

Если место для установки вытяжки выбрано таким образом, что отфильтрованный воздух нельзя вывести в вентиляционный канал, то однозначно придется отдать предпочтению прибору с рециркуляцией.

При выборе вытяжного зонта для кухни следует правильно подобрать производительность агрегата. Наиболее мощный вариант подойдет для кухни площадью до 25 кв. м.

Однако не следует выбирать модель со слишком большим запасом мощности, поскольку, чем выше производительность, тем больше шума издает вытяжка во время работы. Для маленького помещения это может стать настоящей катастрофой.

Различают вытяжные и приточно-вытяжные зонты. Последние не только обеспечивают отведение загрязненного воздуха, но и делают возможным приток масс с улицы, чтобы улучшить атмосферу в помещении

Приемлемым считается уровень шума прибора в районе 40 Дб. Он может быть и немного выше (до 70 Дб), но не стоит выбирать чрезмерно шумную модель, поскольку звук ее работы может вызывать раздражение. Выбирая тип управления, следует учитывать высоту установки прибора. Если вытяжка установлена достаточно высоко, дистанционный вариант может оказаться очень кстати.

Такая техника отличается высокой ценой, поэтому выбирая бренд, следует обращать внимание не только на известное название, но и на гарантийный срок, а также на наличие сервисных центров и условия гарантийного обслуживания. Конечно, важную роль играет и дизайн прибора. К счастью, модели вытяжных зонтов очень разнообразны, всегда можно найти подходящий вариант.

Процесс изготовления

Теперь необходимо закрепить изделие на трубе, используя два способа:

Сооружая проволочный каркас на металлической трубе.
Вживляя в кирпичную кладку дымоходной трубы обыкновенные гвозди.

При желании можно декорировать самодельные колпачки на трубы, здесь фантазия мастера не имеет границ. Самым простым способом является красивое оформление краев дымника: методом волнообразной обрезки или с помощью разрезов и подгибания лепестков.

Таким образом, уделив время на изготовление зонтика, можно продлить эксплуатационный срок дымоходной трубы, а кровле придать законченный вид.

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Особенности приспособления и его назначение

Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода.

Помимо защитной функции зонтик имеет следующее предназначение:

Фиксирует и укрепляет кирпичную или каменную кладку.
Предотвращает разрушение верхней части трубы.
Отводит конденсатные образования и излишки влаги.
Делает законченным внешний вид трубы и всей кровли.

Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: » «). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы. Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

Расчет зонта для вентиляции

Расчет вентиляционного зонта представляет собой достаточно сложную процедуру, но определение параметров вентилятора значительно проще и доступно даже неподготовленному человеку. Задачей становится обеспечение скорости потока, проходящего сквозь рабочее сечение зонта, в пределах среднего значения 0,4 м/сек.

Основная формула, с помощью которой производится расчет, выглядит следующим образом:

V=SU

где V — объем воздуха, проходящего сквозь зеркало зонта в единицу времени, м3/с
S — площадь сечения (зеркало) зонта, м2
U — скорость перемещения воздушного потока сквозь сечение зонта, м/с (нам нужна скорость 0,4 м/с)

Прежде всего, надо определить площадь зеркала зонта. Она является произведением длины на ширину. Затем определяем объем воздуха, что означает — производительность вентилятора. Площадь (в м2) умножаем на 0,4 — в результате получаем производительность в м3/с. Остается только перевести полученное значение в м3/час, для чего результат умножается на 3600.

Окончательное значение обозначает оптимальную производительность вентилятора для кухонного зонта. По этому показателю подбирается готовое устройство, чьи характеристики ближе всего к расчетному значению.

Материал: оцинковка или нержавейка

Одним из первостепенных вопросов, которые предстоит решить покупателю вытяжных зонтов, какой материал должен быть использован при производстве. Основные два варианта: оцинкованная и нержавеющая сталь.Оба типа металла применяются при производстве вытяжных зонтов для столовых, закусочных, кафе, ресторанов. Оцинкованная сталь – металл, покрытый с двух сторон слоем цинка. Материал, прошедший цинкование, проще обрабатывать – вытягивать, вальцевать, сгибать. Покрытие придает изделию антикоррозийный эффект.

Оцинкованная листовая сталь

Толщина оцинкованной стали по выбору 0. 5 мм, 0.7 мм, 1.0 мм. При размещении заказа на производство зонта больших размеров следует учитывать толщину металла, чтобы потом он не деформировался под влиянием высоких температур и собственного веса. При заказе зонтов, размеры которых превышают 1000 мм, используют сталь толщиной 1 мм.Качество оцинковки, безусловно, должно быть подтверждено соответствующим сертификатом, но некоторые признаки также могут послужить в качестве индикатора добросовестности производителя. Зонты из оцинкованной стали, изготовленный по всем правилам, будет иметь гладкую ровную поверхность, без трещин и рваной кромки. Оцинкованная сталь легче по сравнению с нержавейкой, но несколько уступает в устойчивости к коррозии. Поэтому, если вам нужны зонты над мангалом в беседку, лучше остановить выбор на нержавеющей стали.

Сталь оцинкованная и сталь нержавеющая

Нержавеющая сталь относится к высоколегированным коррозионностойким материалам. Не ржавеет она за счет добавления в сплав железо хрома. Лист нержавейки может содержать до 27% хрома. Улучшение физико-механических свойств достигается добавлением никеля, магния, кобальта и других элементов.Нержавеющая листовая сталь Если процент содержания хрома в стали 12-17%, сплав будет устойчив к коррозии в слабоагрессивных средах. Выше 18% хрома в составе делают сталь устойчивой также к хлоридсодержащим растворам. Поскольку напрямую с продуктами питания вытяжной зонт не контактирует, подойдет самый распространенный вариант пищевой нержавейки. Именно процент содержания хрома позволяет разделять сталь на «пищевую» и «техническую». Обратите внимание, государственными стандартами такое разделение не предусмотрено. Под «технической нержавейкой» понимают сталь, из состава которой исключен никель. По типу обработки зонт вытяжной может быть изготовлен из матовой или зеркальной нержавейки. Зеркальная нержавейка выглядит представительнее и используется в тех случаях, где вытяжные зонты доступны глазу клиента и могут повлиять на дизайн помещения. Сверху — матовая нержавеющая сталь, снизу – полированная до зеркального блеска

Методики расчета воздухообмена

Расчет воздухообмена помещений производится по различным показателям. Основным из них считается потребность в свежем воздухе работающих людей, но нередко приходится исходить из других критериев. Например, в помещении нет постоянных рабочих мест, количество людей постоянно меняется, присутствуют различные источники выделяющие вредности и т.д. В подобных ситуациях выбирают наиболее мощный источник с заведомо максимальными потребностями в свежем воздухе и производят расчет воздухообмена исходя из его параметров.

Существуют и другие методики, по которым производится вычисление режима вентиляции помещений. Иногда производят расчет сразу по всем критериям и полученные показатели суммируют, в других ситуациях достаточно определить максимальное значение и руководствоваться им.

Метод кратностей воздухообмена

Кратность воздухообмена показывает, сколько раз в течение часа воздух полностью меняется в данном помещении. Такой способ используется в жилых или общественных зданиях, где нет промышленного оборудования, установок, выделяющих вредные вещества.

Необходимо учитывать, что методика определения воздухообмена по кратности является приблизительной, усредненной и не учитывает многие дополнительные факторы воздействия. Однако, в большинстве случаев она вполне подходит для расчетов и используется в СНиП. Для каждого помещения существует свой показатель кратности, однако, при наличии дополнительных источников вредностей необходимо делать поправку и рассчитывать режим воздухообмена для них отдельно.

Существуют собственные показатели кратности по притоку и вытяжке. Они должны быть обеспечены одновременно, чтобы в помещении было организовано превышение или падение давления относительно смежных отделений. Так можно исключить распространение по всему зданию вредных веществ или запахов, или обеспечить распределение свежего приточного воздуха.

Метод скорости всасывания

Расчет скорости всасывания позволяет определить производительность вытяжки, позволяющую обеспечить санитарную норму воздухообмена и снизить содержание вредностей во внутреннем воздухе до нормативных значений. В расчете принимает участие площадь зеркала зонта, производительность вентилятора и общие условия воздухообмена в данном помещении.

Важным условием организации оптимальной скорости всасывания является организация нормативной скорости движения воздушного потока внутри кухонных помещений в интервале 0,2-0,5 м/с. В данном случае зонты, примыкающие к стене, имеют большую эффективность, чем островные конструкции.

Метод мощности оборудования

Суть этого метода состоит в расчете тепла, выделяемого работающим оборудованием и требующим вывода из помещения. Кухня наполнена подобными устройствами, среди которых используются:

мармит
конвектомат
гриль-саламандра
скороварка
фритюрница
сковорода опрокидывающаяся
плита конфорочная закрытая
печь
гриль на углях
кипятильник
водяная баня
холодильники
индукционные плиты
печь для пиццы и т.д.

Все эти устройства выделяют большое количество тепла, особенно при одновременной работе многих устройств. При расчете все элементы учитываются с соответствующим коэффициентом загрузки, определяющим среднее время работы в сутки. Расчет воздуха производится по мощности оборудования — на каждый киловатт необходимо выводить определенное количество отработанного потока, в зависимости от размеров тепловыделения установки.

Скорость воздуха в кухонном зонте

Определение скорости потока в кухонном зонте производится по показателям количества вредных выделений, возникающих в обслуживаемой зоне. Это условие важно, поскольку часто встречаются попытки использовать зонт как средство общеобменной вентиляции, что неправильно. Повышенная мощность зонта способствует активному загрязнению внутренней поверхности воздуховодов жировыми и масляными взвесями, мелкими частицами, что в результате снижает пропускную способность каналов.

Оптимальная скорость потока, идущего через вытяжной зонт, обеспечивается при угле раскрытия конуса, меньшим 60°. Это условие определено расчетным и опытным путем и должно учитываться при выборе конкретной модели оборудования. Наиболее важно руководствоваться этим правилом при подборе установок в горячие цеха предприятий общепита, отличающиеся значительной нагрузкой в часы пик.

Жироуловители

Жироуловители считаются одним из важнейших компонентов системы вытяжки на кухне. Они являются своеобразным барьером между плитой и воздуховодом, позволяя проходить воздуху внутрь системы, но не допуская туда гари и частиц жира. Это позволяет продлить срок службы вентиляционной системы, а также избавить ее от необходимости постоянной чистки, так как за год на стенках воздуховодов может собираться до литра жира. По своему назначению выделяют два типа жироуловителей:

бытовые;
промышленные.

Бытовые жироуловители

Бытовой жироуловитель используется в домашних кухнях, и устанавливается над плитой. Его эксплуатация помогает предотвратить частую мойку вытяжного зонта. Конечно, элемент домашней вытяжки не так функционален и эффективен как аналог на кухнях столовых, ресторанов и кафе, однако его рабочих характеристик вполне хватает для частного использования. Также он отличается от профессионального изделия:

размером;
материалом.

Габариты бытовых жироуловителей меньше, чем промышленных. Что касается материала, то они оснащаются тканевой или бумажной сеткой. С одной стороны, такой фильтр нельзя мыть, с другой он стоит достаточно дешево и может заменяться при необходимости на новую комплектующую деталь. Некоторые модели оснащаются металлической сеткой, которую легко очистить, погрузив в емкость с моющим средством.

Промышленные жироуловители

Жироуловители для общественных кухонь – профессиональные изделия, устанавливающиеся в вытяжные зонты из оцинкованной или нержавеющей стали. Такие фильтры нельзя сделать своими руками, но можно купить в Москве по доступной цене в нашем интернет-магазине. Их использование обязательно, так как общественные кухни наполнены отработанными газами, которые необходимо быстро вывести через воздуховод. При этом частицы жира могут засорить его, для предотвращения засора проводится установка жироуловителя. Такие элементы могут изготавливаться в:

трехслойном варианте;
пятислойном исполнении.

Первый тип характеризуется толщиной в 20 миллиметров, второй в 25 мм. Материалом для промышленных жироуловителей также служит нержавеющая сталь либо сталь, покрытая цинком. Такой материал защищен от воздействия газов, агрессивных моющих средств и пагубного воздействия влаги.

Приточно-вытяжной и вытяжной зонты

По принципу работы зонты для вытяжки разделяются на вытяжные и приточно-вытяжные. Вытяжной зонт рассчитан только на удаление из рабочей зоны отработанных воздушных масс и запахов.Приточно-вытяжной зонт имеет специфическую конструкцию, позволяющую подавать воздушные потоки для дополнительной изоляции печей и прочего оборудования. Выбор в пользу моделей этого типа стоит сделать, если в рабочем помещении присутствуют дополнительные факторы, которые могут оказать влияние на эффективность вытяжки – открытые двери, окна и т.д. Ознакомиться с ассортиментом компании «БизнесФор» и сделать заказ вы можете в соответствующем разделе.

Советы при монтаже и проектировании

Местная приточная вентиляция на производстве

Разновидностей местной приточной вентиляции не так много, во-первых, это воздушные души, во-вторых, это воздушные и воздушно-тепловые завесы, и в-третьих организация воздушных потоков для правильного перетекания воздуха из одной зоны в другую.

Воздушные души в системах местной приточной вентиляции

Воздушный душ позволяет создать необходимый микроклимат на отдельном локальном месте, в основном используются в летнее время для борьбы с избытками тепла. Основной задачей является создание зоны с заданной подвижностью воздуха в необходимом месте, для обеспечения комфортной работы персонала. Увеличение подвижности воздуха сдувает влагу с тела, благодаря чему человек быстрей охлаждается и чувствует себя более комфортно. Основной задачей является выбор температуры воздуха и его подвижность. При низкой температуре воздуха человек может простудиться, даже при низкой подвижности воздуха, а при высокой подвижности воздуха простудиться можно, даже если не охлаждать воздух.

Использование воздушно-тепловых завес в системах местной приточной вентиляции

Основным назначением воздушных завес является зонирование и разграничение сред. При проектировании систем вентиляции и отопления зданий нельзя забывать про воздушные завесы благодаря ним можно сохранить тепло в зимний период и холод в летний. Завесы устанавливаются над дверями, воротами и другими открывающимися проемами для разделения наружного воздуха и внутреннего, воздушной стеной. Если завеса забирает воздух из помещения и не подогревая подает его обратно, то такая завеса называется воздушной, а если подогревает воздух то называется воздушно-тепловой. По типу установки воздушные завесы бывают с нижней подачей воздуха(1), с верхней(2) и боковой(3). Завесы с нижней подачей лучше защищают от холода в зимнее время, но могут забиваться, с верхней подачей лучше защищают холод в летнее время, боковые используются чаще всего на широких и высоких воротах.

Полезные советы

Сечение дымохода рекомендуется делать оптимальным, от диаметра трубы на 80% зависит то, как дымоход будет работать. Металлическая конструкция должна иметь сечение не менее 16 см. Кирпичный дымоход должен иметь сечение не менее 26 см.

Длина вытяжной трубы – залог хорошей тяги. Конструкция должна быть достаточно продолговатой, в противном случае дым будет попадать в помещение. При создании мангала и вытяжки следует помнить, что материал обязан соответствовать температурам, при которых происходит процесс. В противном случае слишком тонкий металл будет деформироваться. Нельзя также использовать в строительстве асбест, этот материал технологичен, но небезопасен для здоровья.

Источники

https://sovet-ingenera.com/vent/oborud/vytyazhnoj-zont-dlya-kuxni.html
https://mr-build.ru/newteplo/zont-na-ventilacionnuu-trubu.html
https://RSVgroup.ru/ventilyatsiya/raschet-zonta-dlya-ventilyatsii.html
https://business4. ru/advice/ventilyatsionnye-vozdukhovody/vytyazhnye-zonty-nad-oborudovaniem/
https://vent.center/ventiliaciya/zonti/
https://ovk-group.com/proektirovanie/ventilyaciya/mestnaya-ventilyaciya/
https://stroy-podskazka.ru/mangal/vytyazhka/

[свернуть]

Вытяжной вентиляционный зонт своими руками из листовой оцинкованной стали

Фильтры в свою очередь, разделяются на следующие типы:

Жироулавливающие фильтры.Способствуют очистке паров от жира и различных масел. Жир в виде капель остаётся на стенках фильтра, а затем стекает в специальный резервуар.
Фильтры с искрогасящей сеткой. Принцип работы аналогичен жироулавливающему фильтру. Особенность данного фильтра заключается в том, что его можно использовать в случаях, когда источник выделения тепла обладает открытым пламенем.

Среди жироулавливающих фильтров можно выделить такие разновидности:

лабиринтные,
бумажные,
кассетные,
волокнистые.

За фильтрами нужно ухаживать. Необходимо периодически чистить их от накопленного жира. Это позволит вытяжному зонту полноценно выполнять свою работу.

Читай подробнее в статье Вентиляционные фильтры

Принцип работы любого вытяжного зонта состоит в том, что нагретый воздух, насыщенный различными жирами, маслами и обладающий специфическим запахом, поступает в корпус зонта, затем проходит систему фильтров и далее попадает в воздуховод. Таким образом, происходит очистка воздуха и регулировка температуры в помещении. А вентилятор помогает процессу попадания загрязненного и горячего воздуха в фильтры. Его рекомендуют устанавливать в вентиляционный вытяжной зонт для наиболее эффективного протекания очистки воздуха в помещении, хотя это и необязательно.

Для оптимальной работы системы при проектировании и расчёте вытяжного вентиляционного зонта следует учесть одно простое правило: габариты вытяжного зонта с каждой из сторон обязаны превышать размеры источника тепловыделения на 100 мм. Не стоит забывать о скорости воздуха и сопротивлении зонта

Важно, какой выбирается тип фильтра. Если вы решили использовать, например, лабиринтный фильтр, то из-за его извилистой структуры капли жира, проходящие через него, врезаются в фильтр и застревают в нём

Говоря о сопротивлении вытяжного зонта, можно отметить и падение скорости воздуха во время прохождения фильтров. Значение скорости проходящего воздуха должно быть равно 0.8–1.5 м/с. Это необходимо для того, чтобы масляные и жирные частицы не попали в воздуховод. Если значение сопротивления воздуха понизится или повысится, то эффективность работы зонта значительно уменьшится, что повлияет на микроклимат в помещении, работу техники и самочувствие людей. Не стоит забывать и о температурном значении, которое не должно превышать 100 ⁰С. Иначе из-за проникающего жира воздуховод может засориться.

Одна из наиболее важных характеристик – это расход воздуха. При проектировании необходимо учитывать установку вентиляционного зонта. Значение этого параметра заключается в том, какое количество воздуха за единицу времени вытяжной зонт может очистить от жира и вывести наружу. При низком расходе воздух в помещении не будет очищаться должным образом. Если значение расхода воздуха будут превосходить нормы, то помещение будет отлично вентилироваться, но при этом количество затраченной электроэнергии будут завышено.

Для расчёта вытяжного зонта не стоит забывать о габаритных размерах вентилируемого помещения, а также присутствуют ли другие виды вентиляции. Конечно, нужно помнить о мощности устройств, выделяющих тепло, и режиме, в котором эксплуатируется оборудование.

Получить бесплатную консультацию инженера по вентиляционным зонтам

Получить!

Местная приточная вентиляция на производстве

Воздушные души в системах местной приточной вентиляции

Использование воздушно-тепловых завес в системах местной приточной вентиляции

Основные правила монтажа

Установка дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымоходной трубы, а также материала, используемого при изготовлении. На основе стандартной листовой стали прямоугольной формы проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

Такой вариант является традиционным для обустройства дымоходных труб на четырехскатных кровлях, но для прикрепления стоек и дальнейшей установки необходимо применять дополнительные элементы в виде уголков, а также высверливать отверстия.

Монтаж флюгарки

Менее сложной конструкцией обладают простые сводчатые зонты с минимальным количеством сгибов и надрезов. Закрепление такого дымового зонта на овальной трубе дымохода осуществляется за счёт наличие стоек, согнутых из листовой стали достаточной толщины или выполненных с использованием стандартных металлических уголков.

Вне зависимости от способа изготовления, стойки могут фиксироваться несколькими способами:

на металлических и асбестовых дымоотводных трубах можно использовать металлический хомут или самостоятельно изготовить обычный проволочный каркас;
проволока для каркасного основания должна быть максимально прочной и надежной;
в стойках высверливаются крепежные отверстия;
выводные части скрученного проволочного каркаса пропускаются через крепежные отверстия на стойках и закручиваются до полной фиксации дымового зонта.

На кирпичных дымоходах для фиксации «зонтика» могут применяться даже стандартные оцинкованные гвозди достаточной длины, вживленные непосредственно в кладку. Однако, как показывает практика, лучше всего по заранее высверленным отверстиям в стойках зонта просверлить в кирпичной кладке отверстия, после чего закрепить колпак на дымоходной трубе стальными штырями или оцинкованными саморезами.

Монтаж зонта

В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно демонтировать зонтик для очистки или замены.

ОСТОРОЖНО!

Следует помнить, что при использовании в качестве автономного отопления газовой системы, устанавливать зонт на дымоходную трубу категорически не рекомендуется.

Самостоятельное изготовление устройства

Для работы понадобится:

лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
ножницы по металлу;
заклепочник;
дрель;
лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

ширина диффузора составляет 1,2 d;
ширина защитного зонта – 1,7-1,9 d;
общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.	Чертеж Вырезанные из бумаги детали
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.	Подготовка к раскрою
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.	Свернутая заготовка
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.	Заготовка-конус
Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.	Крепление полос Загиб полосок
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.	Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Особенности приспособления и его назначение

Важной частью отопительной системы является дымоход, независимо от места отведения дыма, будь это печь или газовый котел. Чаще всего в роли дымохода выступает труба, имеющая выход на крышу. Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода

Помимо защитной функции зонтик имеет следующее предназначение:

Фиксирует и укрепляет кирпичную или каменную кладку.
Предотвращает разрушение верхней части трубы.
Отводит конденсатные образования и излишки влаги.
Делает законченным внешний вид трубы и всей кровли.

Монтаж защитного зонта на трубу

Для начала на верхней части дымоходной трубы нужно закрепить стойки для установки защитной конструкции. Их можно фиксировать разными способами, например, можно использовать самодельные проволочные каркасы или применить хомуты. Последний вариант подходит для установки на асбестовые и металлические трубы. В случае с проволокой ее концы пропускают через отверстия под крепежи в кронштейнах и перекручиваются.

На кирпичной трубе зонт можно закрепить оцинкованными гвоздями, которые забивают в кладку. Однако более правильно зафиксировать конструкцию при помощи саморезов, которые вкручиваются в отверстия, предварительно просверленные в кирпичной кладке. Этот способ фиксации обеспечивает легкий и быстрый демонтаж устройства с целью ремонта или осмотра дымохода.

Про воздуховоды в котельной

Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната

Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.

Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.

Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ. Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.

Зонт из металла

Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

Тематический материал :

Установка зонта над мангалом осуществляется разными способами:

Корень строительных бед прячется в мелочах. Пренебрегая мелкими деталями, владелец частного жилья неэффективно раздувает семейный бюджет расходами на ремонт. Но если собственник относится к дому как к цельному организму, в котором все взаимосвязано, его деньги не вылетают в трубу, а затраты ограничиваются плановым техобслуживанием. Неправильная установка защитных устройств на дымоходе провоцирует потери – как финансовые, так и человеческие.

Установка зонта на дымоход способствует поддержанию работы отопительной системы в оптимальном режиме, предотвращению преждевременного старения печной трубы, улучшению циркуляции воздуха в доме.

Колпаки и оголовки на трубах предназначены для следующих целей:

закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к накоплению большого количества воды в дымоходе, что способствует снижению тяги и, соответственно, падению КПД отопительной системы;
защищают материал трубы от повреждений, отводя накопленный конденсат благодаря наличию особых канавок;
не позволяют насекомым и птицам падать в трубу, служат препятствием для попадания листьев и веток с деревьев;
выполняют декоративную функцию. Придают крыше завершённый внешний вид, особенно если в конструкции есть элементы художественной ковки.

Некоторые виды колпаков имеют конструкцию, создающую в верхней части трубы разреженную среду. За счёт этого достигается улучшение тяги в дымоходе, быстрее выводятся лишняя влага, отработанный воздух и продукты горения.

Преимущества и недостатки такой трубы

Оцинковка – это в первую очередь сталь, материал, имеющий много неоспоримых достоинств.

К ним относятся:

Прочность;
Способность выдерживать высокие температуры;
Превосходная теплопроводность;
Низкая стоимость по сравнению с другими материалами.

Но без защитного покрытия черный металл подвержен коррозии, быстро ржавеет и приходит в негодность. Цинкование с успехом решило эту проблему. И, несмотря на то, что трубы из оцинковки и стали по форме одинаковы, оцинкованное изделие имеет ряд преимуществ.

Дополнительные плюсы оцинкованного изделия:

Коррозионностойкость, способность противостоять негативным воздействиям окружающей среды;
Увеличенный срок службы;
Повышенная прочность;
Широкий диапазон рабочих температур;
Высокая сопротивляемость механическим воздействиям;
Оцинкованная труба выдерживает высокое внутреннее и наружное давление;
Простота и удобство монтажа;
Высокая стойкость к возгоранию;
Цинк убивает все патогенные микроорганизмы;
Оцинковка практически не уступает в качестве низколегированной нержавейке, но стоит на порядок дешевле.

Но, как любое инженерное решение, трубопровод из оцинкованного железа неидеален.

Не очень привлекательный дизайн;
Дороговизна по сравнению с обычной сталью;
Цинк усложняет процесс сварки;
В отличие от пластика, при наличии выступов на стенах, обеспечить плавный переход в конструкции из оцинкованных труб, практически невозможно.

Виды вентиляционных зонтов

В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:

круглыми;
прямоугольными;
вытяжными;
канализационными.

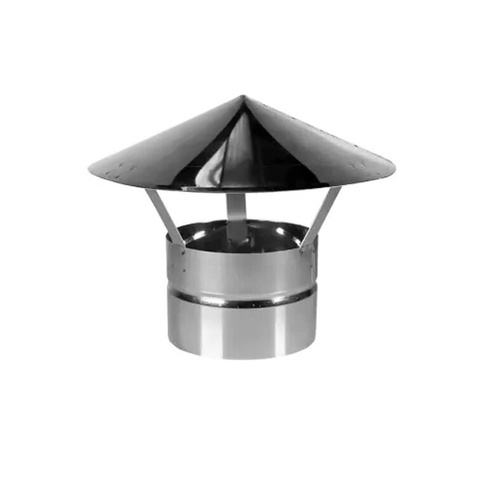

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

листовой оцинкованной стали;
меди;
нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

Прямоугольные вентиляционные зонты

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметр в мм	Масса, гр
50	890
110	1230

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

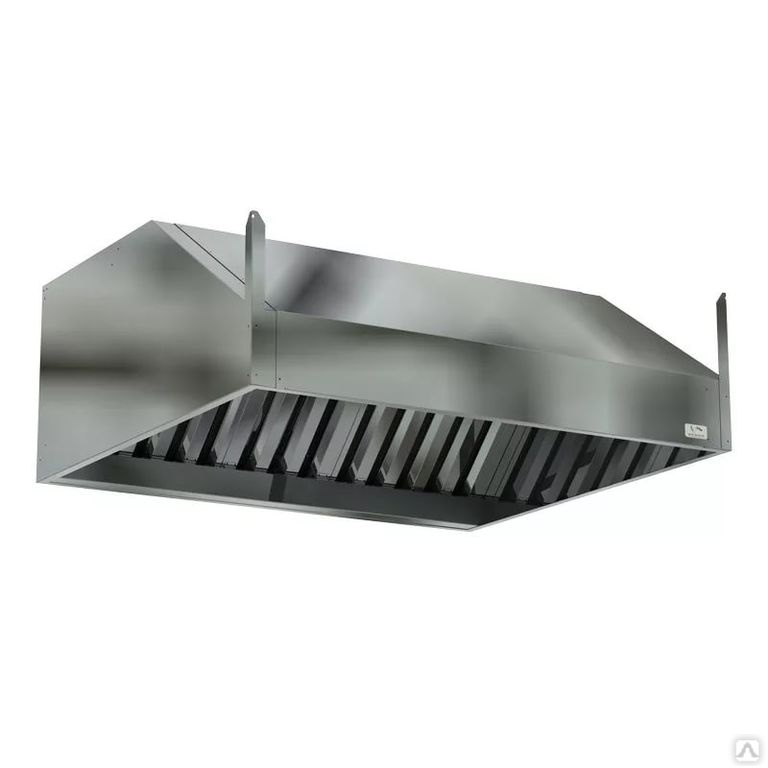

Вытяжные вентиляционные зонты

Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.

Вытяжные вентиляционные зонты могут быть:

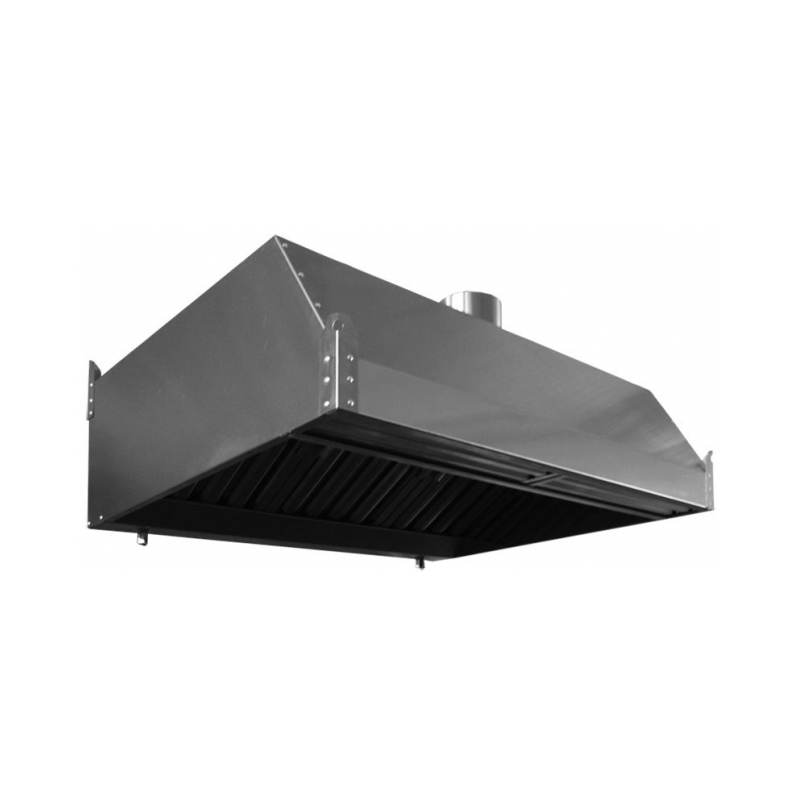

Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.

На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.

Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.

Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.

Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.

Основные характеристики

Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:

Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.

Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.

Подставки для зонтов | Хранение и организация пространства

Подставки для зонтов | Хранение и организация пространства | Архипродукты

Подставки для зонтов представляют собой контейнеры, в которые можно положить один из самых функциональных предметов повседневного использования. Они необходимы, чтобы приветствовать наших гостей в дождливый день, сохраняя при этом не только вход, но и все помещения нашего дома в чистоте и порядке. Если наш день начинается с внезапного дождя по пути на работу, еще не дойдя до рабочего места, мы ищем офисную подставку для зонтов, которая будет охранять нашего заветного попутчика, с надеждой снова встретить его в конце дня, чтобы идти вместе домой. Как только мы доберемся до нашей квартиры – зонтик, струящийся из душа, который нас удивил, – подставка для зонта станет идеальным союзником, чтобы остановить дождь у порога и насладиться его успокаивающим звуком в уюте нашего дома.

Подставки для зонтов и предметы интерьера, без которых не обойтись при входе

Если мы думаем, что вход, как визитная карточка, с первого взгляда многое говорит о вкусе и характере людей, живущих в доме, то это стоит сделать ее удобной и выбрать элементы меблировки, которые выполняют эту функцию наряду с простой эстетической. Поэтому необходимо знать, какие аксессуары необходимо собрать, независимо от доступного места. Хороший способ подойти к этому — проследить все, что мы обычно делаем прямо перед уходом и после возвращения, связывая каждый шаг с соответствующим объектом в области дизайна. В первую очередь нам понадобится полка, консоль, например, с лотком для иголок, куда можно положить наши предметы повседневного использования, такие как ключи от дома или машины. Во-вторых, мы рассмотрим необходимость вешалки, куда можно повесить сумки и куртки, и зеркала, чтобы бегло взглянуть перед выходом. И последнее, но не менее важное: нам нужно выбрать дизайнерскую подставку для зонтов, чтобы первая часть дома оставалась чистой и опрятной в дождливые дни.

Подставка для зонтов, которая лучше всего сочетается с вашим зонтом

Подставка для зонтов может быть выбрана либо в соответствии со стилем окружающего пространства, либо со стилем принадлежащего зонта. Действительно, будучи широко используемым предметом с единой формой, дошедшей в неизменном виде до наших дней, накрытием для защиты от дождя, непогоды и солнца, зонты предлагают бесконечные стилистические возможности и часто являются статусным символом владельца. Те, у кого есть ценный зонт, наверняка захотят поместить его в подставку для зонтов, которая выделяет его, не упуская из виду визуальные и тактильные свойства материалов, из которых сделана подставка для зонтов. Керамические подставки для зонтов идеальны для тех, кто хочет украсить вход чем-то запоминающимся, изготовленным вручную, стремясь передать определенную элегантность и качество. Если вы предпочитаете более тонкие и минималистичные формы, вы можете рассмотреть металлические подставки для зонтов. Блеск и обработка такого материала воплощаются в различных формах, которые легко адаптируются к любому пространству, придавая изысканность и современность. Последние представляют собой настоящую классику меблировки общественных помещений, рядом с которой стоит вечная стойка для зонтов из дерева. Они оба являются идеальным выбором для помещений, где нужны незаметные предметы, не отказываясь от дизайна.

Формы и размеры подставки для зонтов

Независимо от стиля помещения, в котором она будет размещена, будь то современная или классическая подставка для зонтов, типичная форма этого контейнера – цилиндрическая. Его широкое использование в домашнем, офисном и общественном контексте заставило дизайнеров проекта переосмыслить его дизайн. Минималистский подход и связанное с ним стремление свести его форму к минимуму привели к созданию беспрепятственных и удобных в переноске гибких каркасов. Этот процесс позволил собрать основную форму и ключевые компоненты, которые определяют подставку для зонтов как таковую; напольные подставки для зонтов имеют конструкцию, которая может различаться по объему и имеет небольшой поддон для сбора воды, основной целью которого является сбор капель воды. После многочисленных формальных экспериментов, взяв за отправную точку стандартные элементы, появилось бесконечное количество версий вместе с различными размерами, подходящими для размещения зонтов от маленьких до больших размеров.

Подставки для зонтов среди красок и эмоций

Подставки для зонтов одновременно функциональны и традиционны. В этом смысле невозможно не смотреть на них как на характерный элемент входного стиля, помимо того, что они чрезвычайно полезны. Со временем большая актуальность этого предмета привела к созданию бесчисленных вариантов формы, в том числе самых удивительных и необычных, вместе с возможностью выбрать цвет, который наилучшим образом соответствует нашим потребностям. В космическом дизайне широко известно, что внимание к цвету имеет такое же значение, как и внимание к форме. Прекрасной классикой, идеально подходящей для любой обстановки, являются серые подставки для зонтов; вместе с черным этот цвет идеально сочетается с любым пространством. Для тех, кто хочет проявить экстравагантность, красные подставки для зонтов — правильный выбор. Этот яркий цвет идеально подходит для динамичных зон, где мы хотим привлечь и удержать внимание людей, входящих в дом или начинающих свой рабочий день в офисе. В любом случае список здесь не исчерпывается, так как есть возможность ориентироваться в море форм, материалов и визуальных вариантов. В той же степени, что и пространство, в котором она размещена, подставка для зонтов содержит все эмоции, которыми мы хотим приветствовать наших гостей, через эту важную точку пересечения между внутренним и внешним, линию отсечки, где встречаются такие разные миры. … Более … меньше

Фильтр

Все (119)
на продажу (1)

продается

для продажи

БИМ/САПР ?

БИМ/САПР

Все (119)
на продажу (1)

продается

для продажи

БИМ/САПР ?

BIM/CAD

119 Продукты

Сортировать по:

Вытяжной колпак: конструкция и особенности монтажа

Доборные элементы для кровли представлены, в большинстве случаев, металлическими или современными пластиковыми изделиями.

Такие элементы используются в местах стыков кровли, а также закрывают стыки и торцы, что придает конструкции дополнительную прочность и защищает ее от разрушительного воздействия влаги.

К категории дополнительных элементов также относятся дымовые зонты , являющиеся неотъемлемой частью как стальных дымоходов, так и классических кирпичных дымоходных систем.

Зонт для дымохода – что это такое и зачем он нужен

Зонт защитный представляет собой верхнюю часть шапки, которая по внешнему виду может представлять собой конус, пирамиду, полукруг или другие более сложные конструкции и формы.

Зонт, устанавливаемый на дымоход, выполняет следующие функции:

предотвращает попадание атмосферной воды или снега в дымоход … Побочным эффектом сильных дождей является накопление большое количество влаги в дымоходе, вызывающее уменьшение естественной тяги воздуха;
обустройство кирпичного дымохода зонтом предотвращает разрушение материала , а наличие специальных канавок позволяет своевременно отводить весь скапливающийся конденсат;
наличие дымоходного зонта не позволяет проникнуть в дымоход насекомым, животным и птицам, листьям и другим предметам, разносимым порывами ветра.

Зонты для камина

ВАЖНО!

Также нужно помнить, что при использовании зонта заметно улучшается тяга, а стандартные показатели повышения этого уровня этого параметра составляют примерно треть от общего объема.

Зонт не препятствует выходу дыма с продуктами горения только при правильном выборе такого приспособления … Например, в районах с сильным снегопадом целесообразно использовать доборные элементы с большим углом наклона для беспрепятственного таяния снежной массы.

Какие задачи выполняет защитный зонт?

Установка зонта на дымоход помогает поддерживать отопительную систему в оптимальном режиме, предотвращает преждевременное старение дымохода, улучшает циркуляцию воздуха в доме.

Заглушки и колпачки предназначены для следующих целей:

закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к скоплению большого количества воды в дымоходе, что способствует уменьшению тяги и, соответственно, падению КПД системы отопления;
предохраняют материал трубы от повреждений путем отвода скопившегося конденсата благодаря наличию специальных канавок;
не допускают попадания в трубу насекомых и птиц, служат препятствием для листьев и веток с деревьев;
выполняют декоративную функцию. Они придают крыше законченный вид, особенно если в конструкции есть элементы художественной ковки.

Внимание! С помощью зонта можно решить одну из проблем сырости в доме или бане. Если дымоход подвергается воздействию всех ветров и дождей, попавшая в него влага проникает в помещения. В результате стены и полы поражаются грибком, в воздухе появляется неприятный запах.

Некоторые виды колпаков предназначены для создания разреженной среды в верхней части трубы. Благодаря этому достигается улучшение тяги в дымоходе, быстрее удаляется лишняя влага, отработанный воздух и продукты горения.

Рекомендуем ознакомиться: Зачистка для труб армированных пропиленом

Чем отличается зонт от флюгера, колпак, оголовок и дымоход

Дымоход, флюгер, колпак, зонт и голова – достаточно простые и проверенные временем защитные конструкции для выхода воздуха на крышу … Стальные, медные, алюминиевые, пластмассовые и титано-цинковые доборные элементы, при правильном устройстве, эксплуатируются уже десять, а иногда и более лет, обеспечение комфортного и безопасного проживания:

колпаки – общее название элементов, препятствующих попаданию атмосферных осадков и посторонних предметов в дымоход, а также несущих декоративную нагрузку;
дымоходы – прямоугольные или квадратные декоративные колпаки, предназначенные для устройства дымоходных и вентиляционных труб;
зонты – представлены колпаками, отличаются простой конструкцией и предназначены для круглых или квадратных труб;
дефлекторы – колпаки для круглых труб, отличающиеся достаточно сложной внутренней конструкцией для увеличения тяги.

Флюгер также относится к категории сложных конструкций. – колпаки вращающиеся, направляющие выходящий дым исключительно в одну сторону, в зависимости от направления ветра.

ПРИМЕЧАНИЕ!

Зонты используются для оснащения круглой или квадратной головы, но современные производители, помимо функциональности, учитывают удобство использования, в том числе и добавление крышки с разделителем дыма.

Чем отличается дымоходный зонт от других защитных устройств

Защитную роль для дымоходов выполняют наряду с зонтами, дымоходами, дефлекторами флюгеров и головкой.

Зонты и дымоходы конструктивно практически не отличаются друг от друга. Оба устройства выполняют декоративную функцию, хорошо защищают вентиляционные каналы от засорения и дождевой воды. Зонты устанавливаются на трубы круглого и квадратного сечения, а дымоходы – преимущественно на трубы прямоугольного сечения.

Дефлектор, предназначенный для круглых труб, имеет более сложную конструкцию. Кольцевой кожух дефлектора обладает особым аэродинамическим свойством: ветер огибает его и создает разреженную атмосферу, что приводит к улучшению тяги.

Самым сложным в изготовлении является флюгер. Изделие представляет собой колпак, вращающийся на подшипнике, способный направлять дым по направлению дуновения ветра. При этом наблюдается эффект увеличения тяги.

Головка цилиндрическая в виде насадки отличается от зонта тем, что имеет отверстие в верхней части. Предназначены для дымоходов в системах с газовыми и дизельными теплогенераторами.

Виды защиты дымохода и вентиляционной трубы

Классификация видов зонтов обусловлена формой, назначением, а также используемыми при изготовлении материалами.

В зависимости от формы наиболее распространены стандартные конструкции, повторяющие внешний вид четырехскатной крыши, а также разновидности в виде грибовидной головки.

Разновидности могут быть представлены капельницами и дренажными системами, предназначенными для сбора и дальнейшего отвода всей стекающей влаги, а также предотвращения ее попадания внутрь.

Для изготовления грибка или зонта могут использоваться различные цветные или черные металлы, но чаще всего используется оцинкованная прочная сталь.

Дефлекторы также относятся к разновидностям дымового зонта, которые служат очень эффективным искрогасителем.

Внешний вид конструкции и материалы изготовления дымохода «грибок» не оказывают существенного влияния на эксплуатационные показатели, поэтому при выборе потребители должны ориентироваться на финансы и личные предпочтения в декоре.

Зонт на дымоход: какой выбрать или как сделать своими руками?

Добрый день, дорогой читатель! Каждый из нас сталкивался с дымоходными и вентиляционными системами. Иногда бывает так, что вентиляционная система не справляется с возложенной на нее функцией, тяга недостаточна, что значительно усложняет проветривание помещения. Важным элементом вентиляционной конструкции является колпак для дымохода. В этой статье мы расскажем, для чего он предназначен, какие виды бывают и как правильно установить данное изделие.

Что такое дымоходный зонт и зачем он нужен

Трубный зонт – это устройство, которое располагается наверху трубы дома и выполняет несколько функций. По внешнему виду выделяют следующие основные виды: в форме конуса, пирамиды и полукруга, также есть зонты более сложной конструкции. Устанавливается как на дымоход, так и на вентиляционную трубу.

Имеет несколько основных функций:

Предотвращает попадание атмосферных осадков в дымоход или систему вентиляции. При скоплении влаги внутри дымохода функции тяги воздушной системы снижаются на порядок.
Предотвращает разрушение дымохода. Он значительно увеличивает срок службы трубы, а при правильном обустройстве возможен отвод скопившегося конденсата через специальные канавки.
Защита от мусора. Защищает от попадания в систему листьев, насекомых и других посторонних предметов.
Повышение тяговых свойств. Увеличивает тягу почти на треть.

Несмотря на простоту установки и низкую стоимость, зонт имеет множество преимуществ. При выборе зонта также следует обратить внимание на то, что его увидят ваши друзья и соседи, поэтому по возможности не забывайте о дизайне.

Чем отличается зонт от флюгера, колпак, насадка и дымоход

Существует несколько видов изделий, которые устанавливаются на трубу. Они различаются по своему строению и принципу действия. Можно выделить основные: зонт, флюгер, колпак, оголовок и дымоход. Мы уже разобрались, что такое зонт, теперь определимся с остальными понятиями.

Флюгер часто является декоративным элементом, в виде птицы или дракона. Флюгер устроен таким образом, что имеет вращающийся элемент, то есть вращается от потоков ветра. Его основное назначение – усиление выхода воздуха из дымохода, то есть увеличение тяги.

Дымоход – в простонародье это любое устройство, украшающее дымоход.

Колпак – это приспособление, которое обычно используется для украшения и защиты горловины трубы, то есть является своеобразным продолжением дымохода. Крепится снаружи к трубе скобами.

Головка – это устройство самое сложное по своей конструкции. Потому что оголовок – это не просто верх дымохода, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Подголовник довольно сложно изготовить самостоятельно, но в специализированном магазине можно найти большой выбор конструкций.

Как мы с вами видим, каждое устройство имеет свое назначение и функцию. Кроме того, они отличаются друг от друга внешним видом и стоимостью.

Типы вентиляционных колпаков

Трубчатый зонт предназначен для дымоходных и вентиляционных систем. Существует несколько разновидностей кепки в зависимости от ее формы, давайте рассмотрим основные из них.

Круглый

Круглый зонт устанавливается на головку вентиляционной трубы. Благодаря своей форме они имеют хорошую защиту от атмосферных осадков, а также дополнительно оснащены сеткой для предотвращения попадания посторонних предметов в систему вентиляции. Такие зонты производятся в основном из стали и меди.

Прямоугольный

В отличие от круглого, имеет квадратную или прямоугольную форму. Устанавливается такой зонт чаще всего на изолированную вытяжную шахту и крепится ниппельным соединением. Входное отверстие также можно защитить сеткой.

Канализационный

Этот тип зонта устанавливается на канализационные трубы и помимо основных функций дополнительно регулирует давление в трубе. Материалом для изготовления является ПВХ, за счет чего он выдерживает до плюс 60 градусов по Цельсию.

При креплении используется раструбное соединение, дополнительно уплотненное резиновым кольцом, во избежание протечек.

Вентиляция

Вентиляционный колпак устанавливается в помещении над плитой или газовым шкафом. Его цель – очистка воздуха в помещении. Для эффективности такой зонт дополнительно оснащен вентилятором и фильтром, что помогает лучше очищать воздух и устранять ненужные запахи.

Вытяжки бывают двух основных типов:

Настенные – устанавливаются и монтируются на стену над источником пара и влаги. Крупногабаритные типы дополнительно крепятся к потолку.
Центральный – устанавливается в помещениях, где есть несколько источников, требующих вентиляции, часто рестораны и кухни общепита.

Дефлектор/колпак

Это особый вид зонта, который устанавливается на верхнюю часть дымохода. Основное его назначение — увеличение тяги в системе. Дефлектор обладает высокими аэродинамическими свойствами и работает по закону Бернулли. Наличие такого зонта на системе вентиляции значительно повысит эффективность тяги.

Как выбрать

При выборе вытяжки необходимо учитывать функции, для которых она будет предназначена.

При выборе зонта вентиляционного следует обратить внимание на следующие характеристики:

Размеры. Для выбора размера исходите из того, что ширина на 10 сантиметров больше поверхности, на которую он будет устанавливаться.
Температура в помещении. При выборе стоит учитывать температуру паров и газов, поступающих в дымоход. В этом вопросе лучше воспользоваться консультацией специалиста.
Расход воздуха. Этот показатель рассчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и сообщите их специалисту.
Воздушная скорость и сопротивление. Воздухообмен зонта должен составлять от 0,8 до 1,5 метра в секунду. Если показатель скорости будет ниже, это значительно снизит качество работы.

При выборе обращайте внимание в первую очередь на тип зонта, который вам требуется (см. выше), и уже при покупке и изготовлении исходите из этого параметра.

Как монтировать

При установке зонта из трубы потребуется использовать крепеж, их нужно будет подбирать исходя из выбранной конструкции зонта и толщины дымохода. Также при выборе дымохода не забывайте о диаметре трубы, они должны быть одинаковыми.

Работы будут проводиться на крыше дома, поэтому если у вас нет хорошей лестницы и длинного держателя для дрели, воспользуйтесь услугами специалиста.

Как сделать самому

Изготовление вытяжки из трубы – простой и понятный процесс. Перед началом работы стоит выбрать схему и снять размеры самой трубы.

Схемы и размеры

В интернете можно найти огромный выбор схем установки крышного вентиляционного колпака. Перед началом работы обязательно ознакомьтесь с таблицей размеров, используемой на схемах.

Перед началом работы рекомендуем сделать макет из бумаги и проверить правильность размера.

Предлагаем вашему вниманию один из самых простых зонтов, который состоит из цилиндрического основания, конусообразной крыши и трех удерживающих ножек.

Подготовка материала

Подготовка является важным элементом любой работы. Для изготовления вам потребуются: Лист стальной оцинкованный

;
лист картона;
карандаш;
линейка;
компас;
ножницы по металлу;
болты с гайками или заклепками.

Выбор исполнения

Мы предлагаем два самых простых исполнения, которые показаны на рисунке (рис. 1). Отличие этих схем заключается в форме крыши, которая будет изготавливаться. Depending on the selected pattern, use the following dimensions:

Execution 1.

BUT	B	H	h2
25	45	24	15
50	90	40	25
100	180	81,1	53,8

Execution 2.

BUT	B	B1	B2	H	h2
25	45	40	72	40	25
50	90	80	144	93	63,8
80	144	100	180	99,5	63,8

Если вы не можете найти подходящий размер, мы подберем подходящий размер трубы. , воспользуйтесь другой схемой (ее легко найти в интернете).

Процедура

Выполните работу в следующем порядке:

Нарисуйте чертеж каждой части конструкции на листе картона.
Вырежьте каждую деталь, это будет своеобразный макет.
Перенесите эти изображения на металл и сделайте деталь с помощью ножниц.
Скрепите металл между собой с помощью болтов или заклепок.
Соедините ножку и крышу с помощью готовых ножек.

Простой и надежный коптильня готов! Он может прослужить много лет, если прочно прикреплен к дымоходу. Но все же, если вы возлагаете на него большой список функций, лучше обратиться в специализированный магазин.

На этой замечательной ноте мы закончим знакомство с вытяжными зонтами, надеемся, что статья была полезной и смогла ответить на ваши вопросы. Подписывайтесь на наши статьи и делитесь полезной информацией с друзьями в социальных сетях!

vseotrube.ru

Как выбрать зонт на дымоход

При выборе зонта, предназначенного для дымоходов, а также вентиляционных выходов, необходимо обращать внимание на качество материала, а также учитывать диаметр зонта торговой точки и приобретаемого товара.

Система защиты от внешних неблагоприятных факторов должна быть продумана еще на этапе проектирования газоотвода с обязательным учетом всех конструктивных особенностей.

Зонт с защитной сеткой

Можно ли надеть заглушку на трубу дымохода и как это правильно сделать

Казалось бы, такая простая вещь, как заглушка на трубу дымохода, вызывает много вопросов: что делать быть, как сделать козырек своими руками и вообще нужно ли его устанавливать? Обсуждение и споры на эту тему занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Попробуем решить эти задачи самостоятельно, начиная с последней.

Каминный зонт – плюсы и минусы

В пользу установки различных колпаков (флюгеров) на оголовки дымохода говорят следующие аргументы:

зонт частично закрывает устье от задувания ветром и тем самым снижает вероятность опрокидывание тяги;
дымоход служит защитой от мусора и влаги в виде осадков;
если использовать сетчатую конструкцию, то птицы не смогут гнездиться внутри дымохода;
средство продлевает срок службы головки кирпичной трубы, разрушаемой ветром, дождем и снегом;
флюгер с декоративными элементами дополняет архитектурный стиль здания.

Вариант флюгера с сеткой от птиц
Примечание. При составлении списка мы не учитывали недостоверную рекламную информацию. Утверждения о том, что различные форсунки увеличивают тягу в газоходах и повышают КПД котлов, — чистый вымысел.

Теперь рассмотрим контраргументы. Главный отрицательный момент заключается в том, что козырек на дымоходе в виде грибка стоит на пути продуктов горения, то есть препятствует их свободному выходу, создавая ощутимое аэродинамическое сопротивление. Это значит, что дымоходный зонт не увеличивает тягу, а, наоборот, уменьшает ее.

Второй минус от использования вложений неоднократно подтверждался печальной статистикой. Дело в том, что одним из продуктов горения углеводородов являются водяные пары, которые улетучиваются в атмосферу вместе с дымом. В дизельных и газовых котлах с высоким КПД уходящие газы с температурой до 120°С охлаждаются по мере подъема по трубе, а затем соприкасаются с металлом колпака.

Примеры обледенения дымоходов, оснащенных насадками

Водяной пар сразу конденсируется и замерзает при минусовой температуре, из-за чего на зонте образуются сосульки, перекрывающие участок дымохода, как показано на фото. В результате отходы попадают в помещение и отравляют жителей дома. Есть и другие доводы против монтажного грибка:

В современных дымоходах круглой формы птицам негде селиться, поэтому нет необходимости накрывать их сеткой.
Правильно сконструированный газоход имеет внизу сборник конденсата со сливом, куда вода, попавшая в трубу в виде осадков, будет безопасно стекать.
Колпаки из тонкой оцинкованной стали, устанавливаемые на дымоходы твердотопливных котлов и печей, прогорают через 3-5 лет из-за постоянного контакта с газами высокой температуры (150-200°С). Необходимо установить отражатель из нержавеющей стали, что удорожает изделие.

Нужно ли ставить колпак – рекомендации

По поводу установки зонтов на дымоходы нормативные документы разных стран выдвигают разные требования. Например, в странах Европы монтировать насадки разрешено только на вентиляционных каналах, а на дымоходах категорически запрещено. В Украине нельзя ставить заглушки на трубы, подключенные к газовым котлам. В РФ и Белоруссии прямого запрета нет, но формулировка СНиП весьма расплывчата:

«Дефлекторы, зонты и другие насадки на дымоходы не должны препятствовать свободному выходу продуктов горения».

В этом дымоходе выбросы проходят через сквозную трубу и не преграждаются.

Предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уже потом думать о красоте. Перед изготовлением и установкой колпака на дымоход учтите следующие рекомендации:

Трубы стальные круглые, отводящие дым от высокоэффективных котлов с КПД более 85%, нельзя покрывать традиционным грибком. Используйте открытый конус насадки, который не замерзнет в любой мороз.
Кирпичный дымоход без вкладышей, подключенный к теплогенератору с высоким КПД, может быть защищен колпаком в виде крышки с проходящей трубой, как показано на фото.
Допускается установка зонтов на вертикальных каналах от печей и котлов ТТ. Чтобы железный козырек долгое время выполнял защитную функцию на дымоходе, предусмотрите внутри пластину из нержавеющей стали.
Очень желательно монтировать двускатные или вальмовые колпаки на дымоходные блоки из кирпича и оборудованные боковыми форточками. Цель – закрыть верхнюю часть кладки от осадков и ветра, не задевая газоотводы по бокам.

Здесь заметно, что колпак не мешает выходу дыма через боковые форточки, но за 15 лет эксплуатации утюг над газоходом покрылся ржавчиной
Для защиты кирпичного блока, где выхлоп и трубы дымохода открыты вверху, закажите или сделайте короб с несколькими проходными трубами, вставленными в эти каналы. Поверх вентиляционных выходов наденьте обычные грибки, а на газовые форсунки конусные насадки, как показано на фото.

Дымоходы и дымоходы оснащены разными насадками

Как сделать козырек

В первую очередь необходимо узнать внешние размеры изголовья, куда вы планируете крепить зонт, а затем набросать от руки эскиз, изображающий будущую конструкцию. Для его разработки используйте простые правила:

размеры или диаметр изделия должны быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
Угол наклона скатов – от 30 до 45°;
минимальная высота от среза дымохода до грибка 100 мм, как показано на чертеже.

Помимо традиционного зонта, есть и другие варианты конструкции – дефлектор и вращающийся флюгер – “холуй”. Первый позволяет реально увеличить тягу за счет давления ветра, создающего разрежение внутри цилиндрического корпуса, где выходит дымовой канал. Но в безветренную погоду это устройство не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов сгорания.

Схема работы дефлектора

Для справки. Такой же эффект создают поворотные сферические насадки, пример которых показан на картинке.

Симпатичная насадка, но не очень эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «скрытого» из-за способности поворачиваться по ветру. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, так как успешно защищает устье от продувания и осадков.

Для изготовления колпаков для дымоходов используются различные материалы – листовая сталь с цинковым и полимерным покрытием, нержавеющая сталь и даже медь. Для изготовления заглушки на трубу своими руками рекомендуем первые 2 варианта – оцинкованный или окрашенный металл толщиной не менее 0,5 мм.

Изготовление простого круглого зонта

Для выполнения этой работы вам понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и клепальное устройство. Определив необходимые размеры грибка, действуйте в таком порядке:

Вкрутите 2 самореза в деревянную планку на расстоянии равном радиусу изделия плюс 15 мм. Приобретите импровизированный циркуль, которым отметите на металле центр круга и начертите его контур.
Отрежьте ножницами кусок, а затем начертите сектор с длиной дуги около 120 мм (рисунок напоминает первый кусок круглого торта).
Вырежьте этот клин, затем с усилием выровняйте внешние края круга и закрепите их в тисках.
По получившемуся шву просверлите 3 отверстия и соедините концы детали заклепками или винтами М4 с гайками. Верхушка флюгера готова.

Нарисуйте окружность (слева) и соедините края грибка (справа)
Ножки для грибка и зажим вокруг трубы изготовлены из стальных полос, изготовленных путем сгибания тонкого листа в 2-3 раза. Эти детали также крепятся к зонту заклепками, что мастер наглядно продемонстрировал на видео:

Флюгер фронтонный

Для изготовления такого типа кепок целесообразно использовать станок листогиб или обратиться в соответствующую мастерскую для этой услуги. В крайнем случае придется гнуть элементы вручную по линии, аккуратно постукивая по металлу резиновым молотком по деревянному бруску.

Как и в предыдущем варианте, первым делом необходимо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Там же приведены формулы для определения длины сторон элементов в зависимости от исходных размеров трубы и высоты лопатки.

Консультация. Нижнюю часть, опоясывающую устье дымового канала, лучше сделать в виде Z-образного профиля с углами 90°, который впоследствии «сядет» на макушку. Затем эти профили соединяются в цельный каркас с помощью заклепок.

Сборка каркаса и установка стоек по углам

Процесс сборки цоколя своими руками достаточно прост – нужно вырезать металл по чертежу, согнуть по пунктирным линиям и соединить детали с заклепки. В качестве жестких стоек предлагается брать готовые уголки из окрашенного металла толщиной 0,5-0,7 мм. Как собирается фронтонный флюгер и козырек в виде крышки с проходом трубы, наглядно показано на видео:

Вывод

Как вы, наверное, уже заметили, для изготовления круглого и прямоугольного колпака не нужно быть мастером жестянщиком. Достаточно иметь желание, набраться терпения и времени, чтобы накопить денег на покупку этой нехитрой детали. Для тех, кто не слишком увлекается традиционными конструкциями грибков, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «скрытке».

otivent.com

Основные правила монтажа

Монтаж дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымохода, а также материала, использованного при изготовлении. На основе стандартной прямоугольной листовой стали проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

Этот вариант является традиционным для устройства дымоходов на четырехскатных крышах, но для крепления стоек и дальнейшего монтажа необходимо использовать дополнительные элементы в виде уголков, а также просверленные отверстия.

Установка флюгера

Простые сводчатые зонты с минимальным количеством складок и разрезов имеют менее сложную конструкцию. Фиксация такого дымового зонта на овальной трубе дымохода осуществляется за счет наличия стоек, согнутых из листовой стали достаточной толщины или изготовленных с помощью стандартных металлических уголков.

Вне зависимости от способа изготовления стойки можно крепить несколькими способами:

на металлические и асбестовые дымоходы можно использовать металлический хомут или изготовить обычный проволочный каркас самостоятельно;
проволока для основания каркаса должна быть максимально прочной и надежной;
;
Выводные части каркаса из витой проволоки пропускают через крепежные отверстия на стойках и прикручивают до полной фиксации дымового зонта.

На кирпичных дымоходах для фиксации «зонтика» можно использовать даже стандартные оцинкованные гвозди достаточной длины, вживляемые непосредственно в кладку. Однако, как показывает практика, лучше всего просверлить отверстия в кирпичной кладке через предварительно просверленные отверстия в стойках зонта и затем закрепить вытяжку на дымоходе стальными штифтами или оцинкованными шурупами.

Крепление зонта

В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно разобрать зонт для чистки или замены.

ВНИМАНИЕ!

Следует помнить, что при использовании газовой системы в качестве автономного отопления категорически не рекомендуется устанавливать зонт на дымоход.

Установка своими руками

Выполнить правильную установку вытяжки по силам мастеру-владельцу. Для установки своими руками в задней стенке настенного зонта необходимо просверлить 2-3 одинаковых отверстия, анкерами через увеличенные модели шайб, сначала втянуть его, а затем установить на стену как можно ближе к вентиляционному каналу на крыше. Главное, чтобы поверхность стены была ровной и сплошной.

Прямоугольный зонт крепится к потолку с помощью цангового зажима и штифтов, для чего по краям зонта в верхней горизонтальной плоскости необходимо просверлить 4 одинаковых отверстия. Следует учитывать, что при высоте потолков более 4 м эту технологию применять нельзя.

Используется для установки подвесных вытяжек, тросов и цепей. При этом высота потолка не имеет значения. Сначала к верхней плоскости капота привариваются 4 кронштейна. Затем с помощью карабина фиксируется цепь (или трос). Другой его конец соединен с потолком. Все крепления должны быть надежными. Единственный «минус» таких нависающих незакрепленных конструкций — сложность их обвязки воздуховодами.

Как сделать зонт на дымоход своими руками

Перед изготовлением обязательно измеряется диаметр дымохода, а пошаговая технология изготовления такой конструкции следующая:

вырез полоса жестяная 70-80мм шириной и длиной в зависимости от диаметра дымохода с добавлением небольшого запаса для крепления;
на штангенциркуле провести полоски с отступом 10 мм от края жестяной полоски;
забить рейки в соответствии с отмеченными полосами , что позволит легко и ровно сложить заготовку;
сделать четыре детали по меткам полоски, простукнуть, сделать прямой угол, завернуть и, наконец, пробить молотком;
подготовить картонную круглую выкройку , диаметр которой превышает размер дымохода на 150 мм;
Вырежьте жестяной кружок для зонта в соответствии с подготовленным шаблоном и вырежьте угол, позволяющий выполнить сборку в форме конуса.

Зонты своими руками

Готовый зонт необходимо расклепать в паре мест, после чего требуется прикрепить к конструкции три полосы усиления или так называемые стойки.

ВАЖНО!

Самый простой способ улучшить внешний вид готовой конструкции — красиво оформить края. . Для этого можно сделать надрезы по металлу по краям и слегка загнуть получившиеся «лепестки» или загнуть волнистые обрезанные края.

Изготовление и установка зонта

Простейший грибок для вентиляции можно сделать своими руками. Для этого понадобится лист оцинкованной или нержавеющей стали толщиной 0,3-0,5 мм.

Не используйте слишком толстый металл при изготовлении зонта, так как это усложнит работу. При выборе материала, из которого будет изготовлен грибок, лучше отдать предпочтение нержавеющим металлам или имеющим покрытие, защищающее от коррозии

Из инструмента потребуются:

Ножницы по металлу или болгарка;
Молоток;
Заклепочник с заклепками;
Дрель или отвертка со сверлом;
Перчатки HB.

Для крепления хомута к трубе требуется болт M8 с гайкой. Вместо заклепок при сборке можно использовать саморезы по металлу, при этом их придется вкручивать в хомут изнутри, чтобы в дальнейшем они не мешали установке на вентиляционную трубу.

Эскизы можно взять за основу для изготовления зонта. Конкретные размеры деталей будут зависеть от диаметра вентиляционной трубы. Длина хомута от изгиба до изгиба равна окружности трубы, уменьшенной на 5 мм. Диаметр заглушки равен двум диаметрам трубы

Процесс изготовления не сложный и не требует особых навыков:

Сначала на листе металла перманентным маркером размечаем будущие детали: хомут для крепления к трубе, три ножки для крепления и зонт-колпак. Вырезаем их ножницами по металлу;
В хомуте по краям сверлим отверстия под стяжной болт. Придаем хомуту форму круга, а ушки с отверстиями отгибаем под углом 90 градусов, вставляем болт, фиксируем гайкой;
Просверлите три пары отверстий размером с заклепку в хомуте для крепления ножек с интервалом в 120 градусов. В каждой ножке для крепления зонта сверлим по три отверстия: два с одной стороны для соединения с хомутом и одно с другой для соединения с зонтом. Крепим ножки на хомут заклепками;
Сворачиваем зонт-шапку в виде конуса. В месте нахлеста сверлим несколько отверстий и соединяем края зонта заклепками. С интервалом в 120 градусов сверлим три отверстия по краю зонта и соединяем заклепками с ножками от хомута. Зонтик готов.

Сделать такой зонт для вентиляционных труб можно из любого материала и любого размера. Для установки зонта необходимо надеть его на оголовок трубы с помощью хомута и затянуть стяжным винтом и гайкой.

Для придания капюшону зонта дополнительной эстетики и защиты от коррозии его можно окрасить в цвет вентиляционной трубы или крыши. Для этого подойдет любая краска по металлу для наружных работ, так как вентиляционный зонт не подвергается воздействию высоких температур.

Если вы решили установить зонт заводского изготовления, то вам необходимо выбрать изделие, подходящее к вашей вентиляционной трубе по размерам и способу соединения.

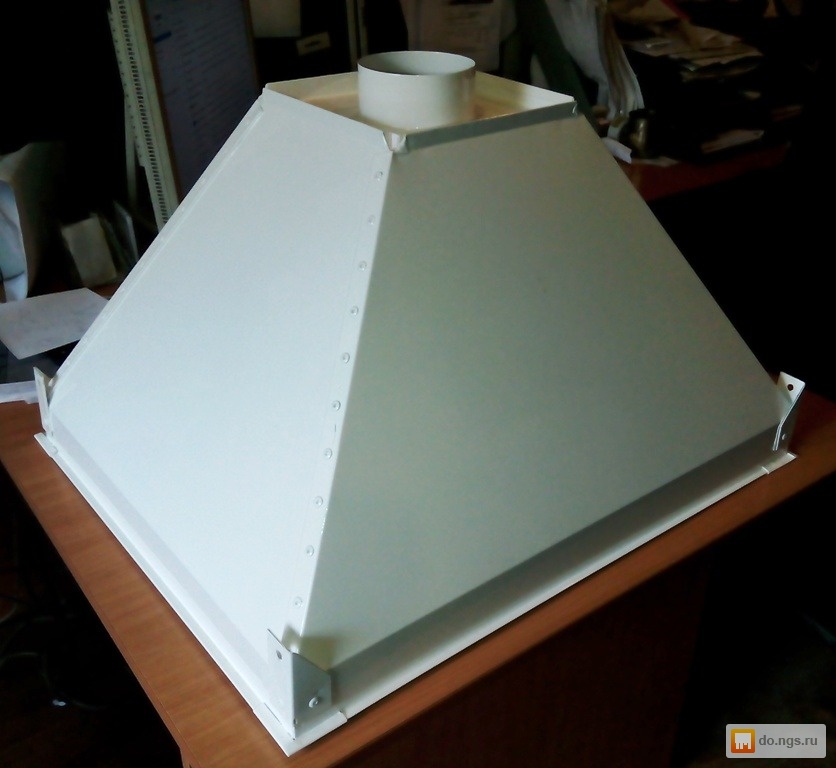

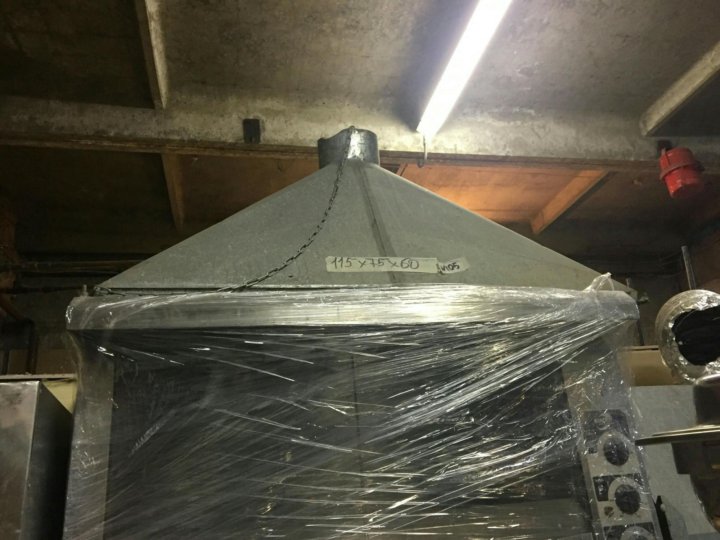

Вытяжные колпаки от производителя

При проектировании и монтаже системы вентиляции важно соблюдать требования технического регламента , ГОСТов и СНиПов. Вытяжные колпаки из нержавеющей стали, один из важнейших элементов вентиляционной системы любой кухни, очень требовательны. Присоединительные размеры вытяжных зонтов с жироуловителем должны строго соответствовать присоединительным размерам труб и крепежных элементов.

Местные вытяжки, отвечающие самым строгим требованиям к вентиляционным системам, имеются или могут быть произведены ЕвроВентГрупп по вполне приемлемым ценам.

Таблица характеристик вытяжных и приточно-вытяжных зонтов

Пример изготовления зонта на трубе

Зонт, прикрепленный к верхней части трубы, будет выполнять функцию отсоса воздуха. выделение вредных газов, паров, пыли, тепла имеют вредные последствия при вдыхании человеком кислорода.

Установленный зонт на трубе создает огромную тягу при малейшем движении ветра, а если открыть двери, окно, то проем будет приточно-вытяжной вентиляцией. Поступающий воздух в короткие сроки подсушит стены при ремонте, удалит из помещения влагу в труднодоступном месте, траву, заготовки, требующие сушки в процессе эксплуатации.

Также зонт помогает избавиться от атмосферных осадков в виде сильного дождя и снега. Гараж, небольшой склад, подвал имеют уязвимые места, где попадание дождя по трубе создаст неприятные условия. Привнесение влаги, сырости от чего появляется плесень, создающая неприятный запах. Вода может повредить предметы, случайно оставленные в неположенном месте.

Делая ремонт во дворе своими руками без специалистов, хотите сэкономить или научиться.

Рассмотрим чертеж изготовления круглого зонта на трубе своими руками. Такой тип трубы еще называют дымоходом.

Для зонта нам понадобится материал из оцинкованного железа или черного листа. Толщина железа не должна превышать 0,5-0,7 мм. Больше 1 мм вам будет сложно сделать, так как зонт будем делать вручную.

Для пробы возьмите картон, если нет, то бумагу, лучше испортить бумагу, чем металл

Изготовление верхней части зонта (конуса)

Делаем зонт круглого сечения диаметром 150 мм, соответственно и наружный диаметр трубы должен быть 150 мм. Резка получается такой. Металлической линейкой прикладываем к листу железа, отмечаем отрезок 150 мм (15 см). Прикладываем штангенциркуль с губками к первой отметке отрезка, где находится 0, а второй отметке 150. Держа штангенциркуль

чертим окружность. Диаметр нашего круга 300 мм.

xn —— dlckc9bidcgrpu.xn – p1ai

Готовим на ветру, в дождь и в холод

В этой теме

Ветер — враг
Изготовление ветрозащитного экрана
Изоляция плиты
Сборка корпуса из пенополистирола
Строительство деревянного корпуса
Сборка металлического корпуса
Регулировки для приготовления пищи в холодную погоду
А как насчет дождя?
Предупреждения от Вебера
Как низко ты можешь пасть?
Больше ссылок на термометр и температуру на TVWB

Всем известно, что печью Weber Smokey Mountain Cooker легко пользоваться в жаркий летний день, но как насчет холодного ветреного дня в разгар зимы? Вот что я узнал от людей, которые являются экспертами в эксплуатации WSM в самых экстремальных погодных условиях.

Ветер — враг

Ветер — а не холод — самая большая проблема, когда речь идет о поддержании температуры в Weber Bullet. Ветер высасывает тепло из плиты или проникает в вентиляционные отверстия и поджигает больше топлива, фактически повышая температуру плиты. Температура холодного воздуха влияет на количество топлива, потребляемого плитой, но не оказывает большого влияния на контроль температуры.

Лучше всего переместить плиту в защищенное место , которое обеспечивает достаточную вентиляцию. Если вы можете это сделать, обычно нет необходимости применять какой-либо из методов, показанных ниже.

Прежде чем приступить к установке ветрозащитного экрана, изоляции или кожуха, см. Предупреждения от Weber в конце этой статьи.

Создание ветрозащитного экрана

Если вы не можете переместить WSM в защищенное место, ветрозащитный экран — это простой способ защитить вашу плиту от ветра.

Ветрозащитный экран изготавливается из дерева или металла и оборачивается вокруг плиты с двух или более сторон. Он должен быть выше плиты и достаточно тяжелым (или прикрепленным к земле), чтобы его не опрокинуло. При изготовлении ветрозащиты из дерева очень важно обеспечить достаточный зазор между плитой и ветрозащитой, чтобы она не загорелась.

На этом ветровом щитке из Wayne Sizemore показана конструкция трехстороннего ветрового щитка из фанеры. Петли соединяют три части, поэтому устройство можно сложить для удобства хранения.

Tormod Eikill из Ставангера, Норвегия прислал это фото. Тормод пишет: «Я попросил местную мастерскую изготовить на заказ ветровое стекло из оцинкованной стали. Немного дорогой и тяжелый, но очень хороший. Вы можете сложить его вместе после использования и легко носить под мышкой».

На этой фотографии показана металлическая бочка на петлях, используемая в качестве ветрового стекла от Dan N. из Висконсин-Рапидс, штат Висконсин. Дэн говорит: «Я использую петли со штифтами, которые я могу вытащить, чтобы половинки входили друг в друга для хранения или транспортировки. Я также добавил ручки спереди, чтобы облегчить открытие и закрытие. Кроме того, сверху я добавил скобу, в которую можно вставить старый зонт, чтобы защититься от осадков».

В Buzz в качестве ветрозащиты используются металлические бочки с шарнирами, а на одну сторону накинуты одеяла для дополнительной изоляции.

Chuck R модифицировал портативный вольер для собак и обернул его изоляцией Reflectix, чтобы создать складной четырехсторонний ветрозащитный экран. Вы можете прочитать все подробности на виртуальной доске объявлений Weber.

На этих фотографиях показан одиночный ветрозащитный экран из фанерного листа, построенный J. Biesinger из Буффало, штат Нью-Йорк. Он разрезал лист ориентированно-стружечной плиты размером 4 на 8 футов на 4 двухфутовые секции и соединил их с помощью дверных петель. Секции открываются, образуя коробку, или складываются для удобства хранения. Два разреза в центре фанеры были сделаны под углом 45°, чтобы соединение могло открываться более полно.

Paul Kinnane из Бирмингема, Алабама сделал это ветровое стекло. Он использовал восемь листов полиизоциануратной изоляционной оболочки GAF EnergyGuard 1/2″ x 4 фута x 8 футов R-3.6, модель № 1S01 от The Home Depot, склеил пары листов алюминиевой стороной наружу с помощью клея «Жидкие гвозди» и разрезал их на 3 части. ‘х 5’ штук. Он заклеил края лентой из фольги HVAC и скрепил панели вместе с помощью широких полос на липучке, которые также служат петлями. Полу нравится эта установка, «потому что я могу открыть один стык и провести провода датчика температуры через задний угол, чтобы подключиться к DigiQ Dx2, еще одно очень разумное вложение средств для гриля. Петли на липучке также позволяют мне разбирать панели, чтобы они складывались для хранения». 22,5-дюймовый WSM Пола установлен на квадрате керамической плитки размером 3 фута на 3 фута, и ветрозащитная полоса идеально обхватывает его.

Ветрозащитные экраны также могут иметь V-образную форму или даже быть односторонними. Представьте себе лист фанеры, стоящий на краю и надежно прикрепленный к земле. В крайнем случае подойдут и другие крупные прочные предметы. Например, поместите WSM за газовым грилем или за зонтиком, лежащим на земле на боку.

Если у вас нет ветрозащитного экрана, а легкий ветерок повышает температуру плиты, закройте два нижних вентиляционных отверстия с подветренной стороны и контролируйте температуру с помощью единственного вентиляционного отверстия с подветренной стороны. Верхнее отверстие может быть частично закрыты до тех пор, пока температура не вернется под контроль, затем снова полностью открыты.

Изоляция плиты

В качестве альтернативы ветрозащите вы можете обернуть плиту теплоизоляцией.

Вот 18,5-дюймовая куртка WSM Smoker Jacket, которую продает The BBQ Guru. Он изготовлен из алюминизированного стекловолокна, рассчитанного на температуру 1000°F, разработан специально для WSM и стоит около 99 долларов. Спасибо Bill Hays за фото.

Вы можете сделать свой собственный утепленный жилет для WSM. Популярным материалом для использования является 3/8-дюймовая волокнистая изоляция с отражающей алюминиевой поверхностью. В некоторых магазинах товаров для дома продаются куртки водонагревателей, изготовленные из этого материала, или его можно заказать в рулонах в качестве «изоляции теплозащитного экрана» или «набивки из волокнистого материала» у автомобильных поставщиков, таких как J.C. Whitney. Некоторые люди используют один слой материала, обернутый вокруг плиты, в то время как другие соединяют два куска изоляции алюминиевыми сторонами наружу, запечатывая края алюминиевой фольгой.

Кери Кэти обернула два WSM в высокотехнологичный материал оболочки водонагревателя.

Вот WSM, завернутый в волокнистую изоляцию от Lee Reiser .

Еще один используемый материал называется Reflectix. Это алюминизированная воздушно-пузырьковая пленка, продаваемая в рулонах и устанавливаемая на WSM, как показанная выше волокнистая изоляция.

Вот утепляющая куртка Reflectix, сделанная Mike A . После обрезки изоляции по размеру края можно заклеить лентой из алюминиевой фольги для аккуратного внешнего вида, которая также доступна там, где продаются эти изоляционные продукты. Чтобы закрепить куртку вокруг плиты, используйте ленту или застежки-липучки в нескольких местах, или протяните эластичный шнур вокруг плиты, или прикрепите прищепку к верхнему краю куртки, где два конца пересекаются.

Утепленная куртка, изготовленная Тревором Гибсоном . Он состоит из изоляции водонагревателя из стекловолокна, зажатой между двумя слоями изоляции Reflectix, с вентиляционным отверстием для сушки белья сверху. «Работает очень хорошо, хотя у меня не было ленты из фольги, и я использовал вместо нее клейкую ленту, что, я думаю, было ошибкой», — говорит Тревор.

Теплоизоляционные одеяла из стекловолокна потеряли популярность для изоляции Weber Bullets, прежде всего потому, что они более объемные, чем высокотехнологичные материалы, доступные в настоящее время, а также потому, что волокна могут отделяться от одеяла и создавать беспорядок, попадая в вашу плиту и, возможно, в ваш дом. еда.

Независимо от того, какую изоляцию вы выберете, для обслуживания поддона для топлива и воды просто снимите изоляцию и отложите ее в сторону, займитесь своими делами, а затем замените изоляцию.

Дополнительные идеи по изоляции можно найти в сообщениях на форуме модификаций WSM на виртуальной доске объявлений Weber.

Создание кожуха из пенополистирола

Если вам не нужны ветрозащитные экраны или изоляция, попробуйте укрыть WSM съемным кожухом. Подойдет большая картонная или пластиковая бочка с вырезанным дном, или вы можете сделать корпус на заказ.

Вот вольер, построенный Гарри Джайлсом . Я узнал о Гарри много лет назад на The BBQ Forum. Гарри — трудолюбивый фермер из центрального Иллинойса, который не допустит, чтобы что-то вроде небольшого холода встало между ним и отличным барбекю. Гарри был настолько любезен, что поделился своим методом постройки вольера.

Крис,

Наконец-то у меня появился небольшой перерыв и возможность измерить точные размеры покрытия для холодной погоды, которое я использую на своем WSM. По сути, это прямоугольная коробка размером 30″ x 30″ и высотой 48″. Он сделан из пенополистирола синего цвета, который можно купить на любом лесопилочном складе. Я просто обрезал панели по размеру канцелярским ножом и склеил их скотчем. Я также выровнял внутреннюю часть коробки из пенопласта фольгой, используя аэрозольный клей и приклеив прочную алюминиевую фольгу на одну сторону панелей из пенопласта перед сборкой коробки. Я положил фольгу внутрь, когда скрепил коробку скотчем. Можно было бы найти листовой пенопласт, у которого одна сторона уже покрыта отражающей поверхностью фольги, и сэкономить на приклеивании алюминиевой фольги. Я видел такие пенопластовые листы раньше, но на моем местном складе пиломатериалов их не было, когда я решил построить свой ящик.

Коробка имеет высоту 48 дюймов, потому что пенопласт поставляется в листах размером 4 x 8 футов, и я не удосужился уменьшить высоту по сравнению с 48 дюймами. Эта высота 48 дюймов дает около 9 дюймов зазора над верхней частью ручки на крышке WSM, поэтому можно было бы сделать коробку немного короче, если они хотят уменьшить объем, хотя пена очень легкая. и коробка совсем не весит. Тем не менее, он довольно громоздкий и может быть немного неудобным для невысокого человека, особенно если очень ветрено. Размер коробки 30″ x 30″ дает около 6″ свободного пространства вокруг WSM, что кажется достаточным.

Я вырезал 3-дюймовое квадратное отверстие на нижнем крае двух противоположных сторон коробки для доступа свежего воздуха и 3-дюймовое круглое отверстие в центре верхней части для вытяжки. Этих отверстий более чем достаточно для надлежащей тяги через WSM. Использование коробки делает необходимым использование термометра Польдера для контроля температуры. Я прикрепляю к верхней части коробки кусок веревки, которая проходит через верхнее отверстие и имеет достаточную длину, чтобы привязать ее к концу кабеля зонда, когда коробка находится рядом с WSM. После того, как я поместил коробку на WSM, я протянул конец кабеля зонда вверх через верхнее отверстие, подключил его к польдеру и установил польдер сверху коробки. Затем вы отсоединяете кабель и опускаете его обратно через верхнее отверстие с прикрепленной веревкой, чтобы снять коробку и заняться WSM.

Я приложил 3 изображения, которые должны помочь визуализировать коробку и понять детали конструкции.

– Гарри Джайлс

Строительство деревянного вольера

На этих трех фотографиях показан вольер, принадлежащий Брену Хики из Дублина, Ирландия, который был построен с помощью друга-плотника. Брен хотел защитить WSM как во время использования, так и при хранении между использованиями.

Он состоит из рамы, прикрепленной к стене дома, и трех откидных боковин, открывающих доступ к плите. Сайдинг «шпунт и паз» облицован изоляцией с алюминиевым покрытием. Каждая сторона 39-41″ в высоту и 24-28″ в ширину.

Крышка имеет размеры 31″ x 28″ и имеет наклон 2″ от задней части к передней, поэтому дождь будет стекать. Крышка оснащена вентиляционным отверстием для выхода дыма и смотровым окном, чтобы показания термометра на крышке можно было считывать изнутри птичника.

Брен пишет: «Последние пару месяцев после сборки корпуса я много использовал WSM, и он работает очень хорошо и экономит мне много топлива. Большую часть времени я могу готовить всю еду с открытыми вентиляционными отверстиями только на 1/4. Если WSM начинает нагреваться, я просто слегка приоткрываю крышку корпуса, и это снижает температуру».

Вот вложение от Боба Хантера из Оранжа, Калифорния. Слева находится рабочая поверхность и шкаф для хранения расходных материалов, а справа — WSM.

Складывающиеся двери открываются для обслуживания WSM. Закройте дверцы и откройте крышку, и WSM будет защищен от непогоды во время приготовления. Обратите внимание на отверстия под WSM, через которые в корпус поступает воздух для горения. И все это катается на колесах!

Эта переносная коптильня была построена Грег Мацеевски Дуглас, Массачусетс. Укрытие Грега от ветра и дождя имеет обработанное под давлением основание с алюминиевыми накладками на пол для пожарной безопасности. Стены и крыша выполнены из шпунтованной сосны и покрыты гидроизоляцией. Крыша расположена под углом, чтобы дождь мог стекать. Дверь имеет петли из нержавеющей стали с магнитной защелкой.

Внутри есть стойка для подвешивания крышки WSM во время обслуживания плиты. Предусмотрен ввод удлинителя в корпус для питания системы автоматического контроля температуры. Он достаточно большой, чтобы вместить 18-1/2″ или 22-1/2″ WSM. И последнее, но не менее важное: его можно собрать/разобрать менее чем за 5 минут без использования инструментов.

Загрузить планы коптильни WSM – PDF
Узнайте больше о WSM Smoke Shack на виртуальной доске объявлений Weber

Джейкоб Кэмпбелл из Мичигана в 2014 году построил навес для гриля для своего 18,5-дюймового чайника WSM и 22,5-дюймового чайника Weber. Он включает в себя рабочий стол, крючки для подвешивания решеток для приготовления пищи, места для хранения древесного угля и коптильных дров, а также пол из огнеупорного гравия.

Этот корпус был построен Джейми Уордом из Небраски для его 22-1/2″ WSM. Он облицован панелями Eclipse Radiant Barrier, в основном отражающей фольгой, ламинированной на ориентированно-стружечные плиты в качестве изоляции. Джейми обернул снаружи доски из кедрового штакетника размером 1″ x 6″. В нем есть место для хранения аксессуаров и запирающиеся ролики.

Вы можете узнать больше об этом проекте и увидеть больше фотографий на виртуальной доске объявлений Weber.

Сборка металлического корпуса

Вот металлический корпус, построенный Тоддом Рэндаллом . Каркас изготовлен из композитного настила размером 1″ x 1″, обшивка выполнена из алюминия, а фурнитура оцинкована. Крыша наклонена для защиты от дождя.

Корпус разбирается для удобства хранения. Крыша удерживается на месте штифтами, которые входят в отверстия в каркасе стены. Стены в основном представляют собой две двойные панели, соединенные петлями. Вы можете прочитать все о проекте Тодда на виртуальной доске объявлений Weber.

Регулировки для приготовления пищи в холодную погоду

Используйте больше топлива, чем обычно. В холодный день плита будет использовать больше топлива для приготовления того же количества мяса, чем в теплый день.
Если использовать метод миньонов для разжигания плиты:
- Зажгите как минимум в два раза больше древесного угля , чем обычно в теплый день. В морозные дни вы можете начать с полного стартера дымохода Weber горячих углей.
- Прежде чем добавлять мясо, дайте скороварке нагреться до 225-250°F.
Если вы используете воду в поддоне для воды, начните с горячей воды — по возможности кипячения. В морозные дни полностью исключите воду.

А дождь?

Интересно, что дождь не оказывает большого влияния на работу WSM, если только он не очень сильный. Обычно на температуру плиты отрицательно влияет ветер, сопровождающий дождь.

Люди, живущие на Тихоокеанском Северо-Западе, сообщают, что они используют WSM во время небольшого дождя без какой-либо защиты над головой, и они используют методы, описанные на странице «Запуск пули Weber», без изменений. Некоторое количество воды может попасть в плиту в том месте, где крышка соприкасается с секцией для приготовления пищи, и скопится на дне чаши для древесного угля вместе с израсходованной золой, но это не повлияет на работу плиты, если только сильный дождь не заполнит чашу водой. .

Чтобы защитить WSM от дождя, переместите его в защищенное место или поместите под зонтом или навесом E-Z Up.

Вот еще несколько оригинальных способов от владельцев WSM:

Марк Стивенс прикрепляет зонт с зажимом к ручке крышки.
Alan Bosch и Jim Morrissey установили над плитой лестницы, покрытые пластиковым брезентом.
Тео Б. надевает пластиковую крышку мусорного бака на крышку WSM. «Выемка на крышке соответствует ручке WSM и не блокирует верхнее вентиляционное отверстие», — говорит Тео.

Предупреждения от Weber

Weber рекомендует никогда не использовать Smokey Mountain Cooker в следующих условиях или местах из-за риска пожара и токсичных паров:

Сильный ветер
В помещении
В гараже или другом закрытом помещении
В пределах пяти футов от горючих материалов

Как низко ты можешь пасть?

Пришлите фотографию, на которой вы используете WSM при отрицательных температурах, и я опубликую ее здесь, чтобы ее увидел весь мир!

Грег Ноэль, Оттава, Онтарио, Канада

Он же «Одинокий курильщик»

«Видел несколько фотографий людей, готовящих на морозе. Думал, что пришлю свой от моего последнего повара. Шесть подставок (ребрышек) при температуре -20°C (-4°F). Готовить никогда не бывает слишком холодно, когда у тебя есть такая лачуга.

Великолепная установка, Грег!

Paul McKeen, Виннепег, Манитоба, Канада

«Самая холодная погода, в которую я курил, была примерно -28°C (-19°F). Я надеюсь использовать коптильню, когда температура достигнет -40°C (-40°F).

«Я предоставил картину сегодняшнего дыма: -20°C (-4°F) с охлаждением ветром примерно -31°C (-24°F).

«Если кому-то интересно, оставался ли я снаружи на протяжении всего процесса… нет, я был внутри, смотрел «Бьюик Классик», мечтал о лете на поле для гольфа и курил вкусную еду на улице».

Пес Ким и Люси, Висконсин

«23 января 2012 года. Температура около 28°F, но с ветром кажется намного холоднее. Копчу курицу и две грудки индейки.

Том Смит, Бомонт, Альберта, Канада

C) погода при поддержании температуры плиты около 240°F».

Другие ссылки на термометр и температуру на TVWB

Установка термометра
Дополнительные установки термометров
Вырезание паза термометра зонда
Измерение температуры в Weber Bullet
Проблемы с контролем температуры: слишком жарко, слишком холодно
Модификации вентиляционного клапана
Температурные испытания WSM
Проверка термометров на точность: испытание в ледяной ванне и испытание кипящей водой
Калькулятор температуры кипения
Форум модификаций WSM на виртуальной доске объявлений Weber

Фото ветрового стекла из фанеры: 2004 г., автор Wayne Sizemore
Фото ветрового стекла из оцинкованной стали: 2007 г., автор Tormod Eikill
Фото навесной металлической бочки: 2007 г., Dan N
Фото ненавесной металлической бочки: 2004 г., Buzz
Фотографии ветрового стекла вольера для собак: 2009 г., Chuck R ветрозащитный экран из вспененного материала: 2016 г.
