трубный дюйм, полдюйма в мм, три четверти, диаметр
Содержание:
Собрать какую-либо систему коммуникаций без выполнения соединений не получится, как минимум, потому что, в конце концов, к ней понадобится подсоединить сантехническое оборудование. Главное при этом, чтобы сборка получилась качественной, а диаметры всех соединений точно соответствовали друг другу. Ниже мы немного расскажем о дюймовой трубе.
Отличие труб по размерным параметрам
Будь то трубы из пластика, металла или керамики, у них есть перечень характеристик, по которым покупатель ориентируется при их выборе.
К основным показателям можно отнести следующее:
- внешнее сечение – если труба круглая;
- внутреннее сечение – считается рабочим диаметром;
- толщина стенки – характеризует, как правило, прочность трубы.
Внешнее сечение формируется из внутреннего сечения и толщины стенки, умноженной на два. Зачастую трубы соединяются резьбовым способом. Резьба наносится на внешней части трубы, после чего ее диаметр нельзя считать равным внешнему диаметру трубы. А в связи с тем, что при монтаже нужно отталкиваться именно от сечения резьбы, эта величина приобретает более важное значение, и, как правило, принимается во внимание вместо фактического размера трубы.
К примеру, дюймовые трубы в мм не будут равняться 25,4, потому что в данном случае 1 дюйм указывает сечение по резьбе. Все усложняется по причине существования двух систем измерения, и ввиду присутствия на рынке множества схожей продукции.
Условная пропускная способность труб
Правильно организованная водопроводная система должна равномерно снабжать всех потребителей достаточным объемом воды. Прокладывая трубопровод, руководствуются в первую очередь величиной пропускной способности труб, то есть объемом воды, который может пройти по трубам за определенный отрезок времени (прочитайте: “Как посчитать пропускную способность трубы для разных систем – примеры и правила”).
Такой параметр именуется условным проходом и обозначается символами Dn. Определенной единицы измерения не существует, поэтому присутствует лишь условный, нефактический параметр, который в целочисленном выражении определяет приблизительный просвет трубы. Промежутки между величинами просчитываются теоретически, так, чтобы при последующем значении пропускная способность труб увеличивалась на 40-60 %.
Эффективность готовой системы будет видна лишь на практике. Для получения правильно функционирующей системы водопровода, нужно всего лишь воспользоваться таблицей, в которой указан перечень водоводов с соответствующими размерами фитингов для соответствия условным проходам.
Легко сделать вывод, что в дюймовой трубе диаметр внутренней части будет равняться 25,5 мм, наружное же сечение составит 33,25 мм.

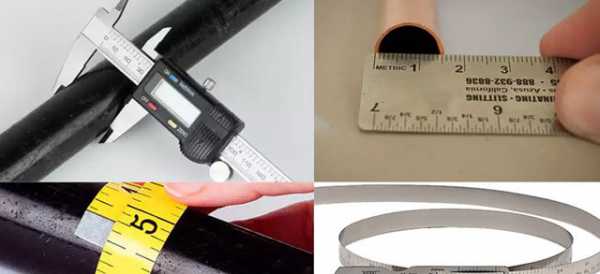

Способы измерения сечения труб
Существует две системы измерения труб:
- Имперская. Единица исчисления – дюймы. Используется для обозначения только водо- и газопроводных труб и сопутствующей водопроводной арматуры.
- Метрическая. Исчисляется в миллиметрах, сантиметрах и метрах. Применяется для труб, используемых в других целях.
В процессе стыковки труб из неодинаковых материалов нередко возникают трудности с переводом одной системы исчисления в другую. Читайте также: “Размеры труб в дюймах и миллиметрах – правила измерения и различия стандартов”.
Различия между метрической и дюймовой трубами
В продаже можно встретить как стальные дюймовые, так и стандартные трубы, что также может стать причиной путаницы. Наглядно они отличаются по форме резьбы – у дюймовой трубы нити скруглены.
Шаг резьбы можно замерить различными способами. У дюймовых труб замеры делаются по внутренним границам нитей, а у метрических труб – по внешним.
У разных диаметров труб будет и разное расстояние:
- для трубы полдюйма и трубы три четверти шаг будет равняться 1,81 мм;
- 1-6 дюйма – 2,31 мм.
Дюйм трубный в мм не будет равняться величине 25,4 в имперской системе – эта цифра будет равна 33,25 мм, так как в нее входит внутренне сечение и толщина стенок. Исключением является лишь труба в полдюйма. Читайте также: “Размеры труб в дюймах – как различать от размеров в миллиметрах”.
Конвертация сечений дюймовых в метрические
Соответствующие таблицы можно найти в справочниках. В том же ГОСТе, определяющем параметры ВГП, присутствуют показатели условных пропускных способностей в миллиметрах и в дюймах. Однако, для создания функционирующей системы нужны показатели фактического внутреннего сечения. При этом в таблицах, как правило, можно найти лишь наружные сечения.
В идеале в таблицу будут включены величины условной пропускной способности в дюймах, внешнее сечение трубы и соответствующее сечение в миллиметрах.
К примеру, стальную одно дюймовую трубу можно соединить с пластиковой, условная пропускная способность которой равняется 25 мм.
trubaspec.com
1 4 дюйма в мм
В нашей стране измерение в дюймах практически не используется. Однако нередко именно в этих единицах измеряется диаметр труб и резьбовых соединений.
Поэтому многие слесаря задаются вопросом — 1/4 дюйма в мм это сколько? Постараемся дать максимально развёрнутый ответ на этот вопрос.
…
Вконтакте
Мой мир
Дюйм и другие единицы измерения
Начнем с того, что дюйм — это единица измерения, широко применявшаяся во многих странах Европы всего несколько веков назад. Сегодня в большинстве стран он практически вытеснен, но в Великобритании и в США активно используется не только метрическая система измерений, но и старая, привычная, включающая в себя футы, мили и прочие.
Важно! По мнению наших далеких предков, дюйм равен ширине большого пальца среднего мужчины – именно этот «инструмент», всегда имеющийся при себе, использовался для измерения небольших предметов.
Вообще, дюйм равен 2,54 сантиметра. Это важно помнить, чтобы без труда переводить числа из одной единицы измерения в другую. В некоторых случаях приходится использовать обратное соотношение. Для этого достаточно запомнить, что 1 миллиметр равен 0,0394″.
Нужно перевести сантиметры? Здесь также не возникнет проблем – просто не забудьте, что 1 см равен 0,394″. Наконец, при работе с более крупными единицами измерения, например, метрами, если потребуется выполнить такую операцию, достаточно помнить, что в одном метре помещается 39,4″.
Как перевести дюймы в миллиметры
Разобравшись, чему равен 1 дюйм, постараемся применить полученные знания на практике. К примеру, у вас есть импортная труба, диаметр которой равен 3″. Как подобрать подходящие для него гайки и другие комплектующие? Здесь не возникнет никаких проблем – достаточно умножить 3″ на количество сантиметров в дюйме – 25,4 миллиметра. В результате вы получите 76,2 миллиметра. Чаще всего измерения округляются до целых чисел, то есть результат составит 76 миллиметров.
Труба имеет более крупный диаметр, например, 10″? И здесь проблем не возникнет 10*25,4=254 миллиметра или 25,4 сантиметра.
Попробуем более сложные примеры. Распространены трубы диаметром в ¼». Производим нехитрое вычисление: ¼*25,4=6,35 миллиметра.
Нередко диаметр имеет дробное значение, к примеру, 2,5″. Как провести вычисления в таком случае? И снова решаем привычную задачу – 2,5*25,4=63,5 миллиметра.
Как вы могли убедиться, зная, сколько см в 1 дюйме, можно без особого труда произвести все требуемые расчеты и получить нужный результат.
Быстрые способы высчитать дюйм в миллиметры и наоборот
Перечисленный выше способ прост и удобен. Однако, если требуется перевести несколько десятков значений, то есть смысл оптимизировать процесс перевода. Сделать это можно разными способами:
- при помощи линейки;
- с помощью онлайн-калькуляторов;
- используя таблицу распространенных преобразований.

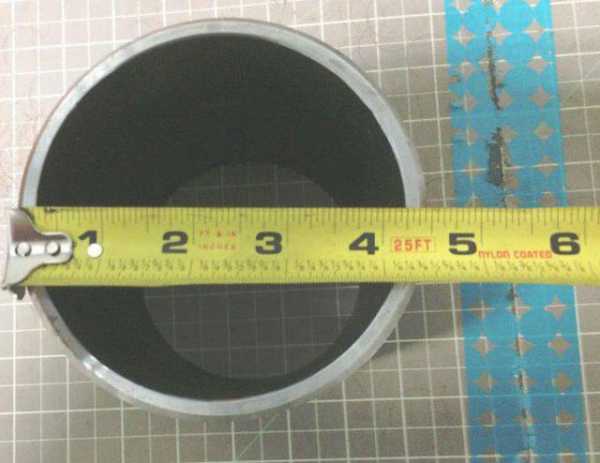

Самый простой и доступный способ осуществить перевод дюймов в мм — это использовать специальную линейку. Сегодня в продаже можно увидеть металлические и пластмассовые линейки, имеющие две шкалы – сантиметровую и дюймовую.
Соответственно, если нужно произвести подобную конвертацию, найдите на дюймовой шкале требуемое значение, например, 3″. Теперь проведите мысленно линию до противоположной грани линейки, где расположена сантиметровая шкала. Вот и всё – вы узнали, что 3″ в метрической системе измерения равняется 7,62 сантиметра или 76,2 миллиметра. Обратная процедура выполняется также.
Если под рукой имеется компьютер с подключением к интернету, можно воспользоваться специальными онлайн калькуляторами. Их преимуществом является высокая точность перевода – обычно результат выводится с точностью до тысячной доли миллиметра. Чтобы узнать, сколько будет дюйм с четвертью в миллиметрах, следуйте следующей инструкции:
- Откройте наиболее привычный для вас интернет-поисковик.
- Вбейте в строке поиска «калькулятор перевода дюймов в миллиметры».
- Откройте одну из первых ссылок, чтобы перейти на требуемый сайт.
- На открывшейся страничке выберите направление перевода – из дюймов в миллиметры или наоборот.
- В свободном окне введите требуемое значение. За доли секунды онлайн калькулятор произведет требуемые вычисления и выдаст вам готовый результат.
Важно! Если вам нужно выполнить большое количество переводов, причем вам крайне важна высокая точность, то использование подобных программ является лучшим решением.
Впрочем, пользователям, которые используют именно стандартные числа, можно пойти ещё более простым путём. Составим таблицу с наиболее распространенными значениями, используемыми специалистами при маркировке труб и резьбовых соединений.
| Размер в дюймах | Размер в сантиметрах |
| 1 | 2,54 |
| 1 ½ | 3,81 |
| 2 | 5,08 |
| 2 ½ | 6,35 |
| 3 | 7,62 |
| 3 ½ | 8,89 |
| 4 | 10,16 |
| 4 ½ | 11,43 |
| 5 | 12,7 |
| 5 ½ | 13,97 |
Используя эту таблицу, можно без труда перевести дюймы в сантиметры и наоборот.

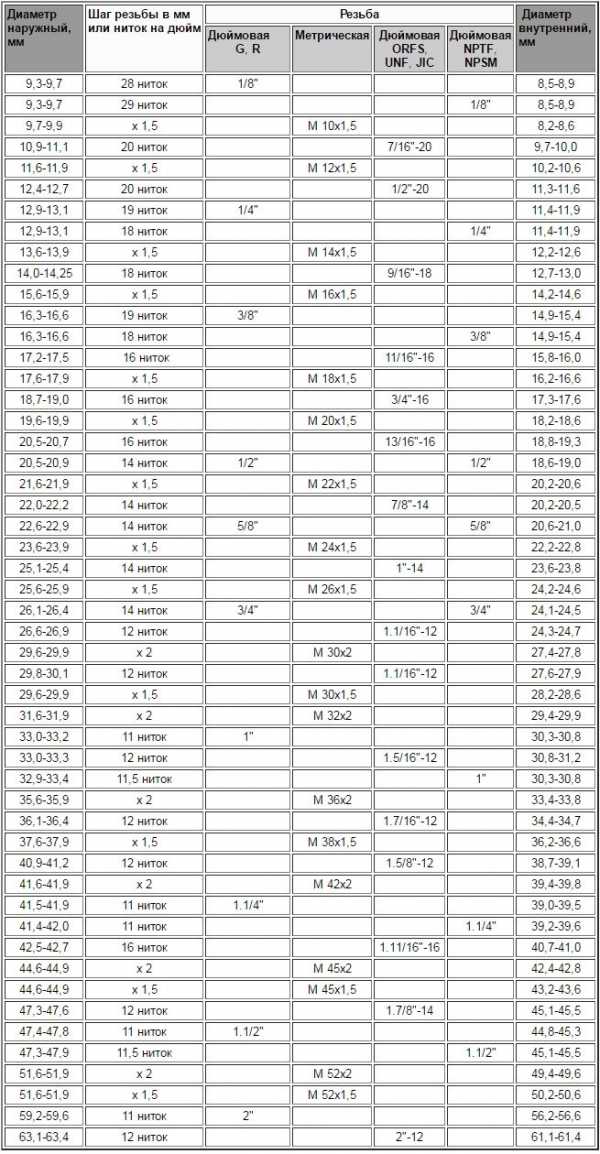

Таблица параметров дюймовых резьб BSP
Во многих европейских странах при маркировке резьбовых соединений применяется BSP — British Standard Pipe Thread (Британская стандартная трубопроводная резьба). Подробная таблица позволяет получить большое количество информации о конкретном изделии. Зная маркировку, опытный пользователь может узнать:
наружный диаметр в дюймах;- диаметр сверления в миллиметрах;
- количество витков на одном дюйме;
- шаг между витками в миллиметрах.
наружный диаметр в дюймах;Итак, представим все эти данные в подробной таблице:
Таблица. Размеры дюймовых резьб.
Воспользовавшись этой таблицей, можно без труда получить необходимые данные, даже не зная, сколько см в 1 дюйме.
Полезное видео: переводим дюймы в сантиметры
Справиться с конвертацией любых размеров из привычных англичанам и американцам дюймов в стандартную систему СИ можно без особого труда. Воспользуйтесь всеми перечисленными выше способами, чтобы определить, какой из них является для вас наиболее удобным, и тогда для вас вопрос, 1 дюйм — это сколько сантиметров, уже не будет таким сложным.
stroim.guru
Типоразмеры труб дюймы и миллиметры
Зачастую, при покупке труб, кранов, сгонов и заглушек на трубы, у многих взникает вопрос какой правильный размер сказать чтобы не ошибиться…
Ниже представлена таблица соответствий диаметров труб в миллиметрах и дюймах.
Давайте разберем размеры трубы диаметром 1′ (один дюйм). Её наружный диаметр не будет равен 25,4 мм. Наружный жиаметр такой трубы будет равен 33,249мм, а не 25,4мм.
Исходя из этого можно вычислить диаметр трубы: 25,4 мм + две толщины стенки трубы ≈ 33,249 мм.
Таблица соответствий дюймов и миллиметров
| Диаметры,дюйм | Диаметры, мм |
| 1/2 | d15 |
| 3/4 | d20 |
| 1′ | d25 |
| 1’/1/4 | d32 |
| 1’/1/2 | d40 |
| 2′ | d50 |
| 2’/1/2 | d65 |
| 3′ | d89 |
| 4′ | d100 |
Таблица перевода дюймов в миллиметры
| Дюйм | Миллиметр | Дюйм | Миллиметр |
| 1/64 | 0,397 | 33/64 | 13,097 |
| 1/32 | 0,794 | 17/32 | 13,494 |
| 3/64 | 1,191 | 35/64 | 13,891 |
| 1/16 | 1,587 | 9/16 | 14,287 |
| 5/64 | 1,984 | 37/64 | 14,684 |
| 3/32 | 2,381 | 19/32 | 15,081 |
| 7/64 | 2,778 | 39/64 | 15,478 |
| 1/8 | 3,175 | 5/8 | 15,875 |
| 9/64 | 3,572 | 41/64 | 16,272 |
| 5/32 | 3,969 | 21/32 | 16,669 |
| 11/64 | 4,366 | 43/64 | 17,066 |
| 3/16 | 4,762 | 11/16 | 17,462 |
| 13/64 | 5,159 | 45/64 | 17,859 |
| 7/32 | 5,556 | 23/32 | 18,256 |
| 15/64 | 5,953 | 47/64 | 18,653 |
| 17/64 | 6,747 | 49/64 | 19,447 |
| 9/32 | 7,144 | 25/32 | 19,844 |
| 19/64 | 7,541 | 51/64 | 20,241 |
| 5/16 | 7,937 | 13/16 | 20,637 |
| 21/64 | 8,334 | 53/64 | 21,034 |
| 11/32 | 8,731 | 27/32 | 21,431 |
| 23/64 | 9,128 | 55/64 | 21,828 |
| 3/8 | 9,525 | 7/8 | 22,225 |
| 25/64 | 9,922 | 57/64 | 22,622 |
| 13/32 | 29/32 | 23,019 | |
| 27/64 | 10,716 | 59/64 | 23,416 |
| 7/16 | 11,112 | 15/16 | 23,812 |
| 29/64 | 11,509 | 61/64 | 24,209 |
| 15/32 | 11,906 | 31/32 | 24,606 |
| 31/64 | 12,303 | 63/64 | 25,003 |
sdelay.tv
Дюймовая резьба: размеры, таблица, ГОСТ
Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

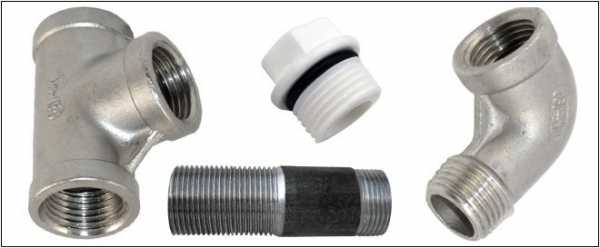

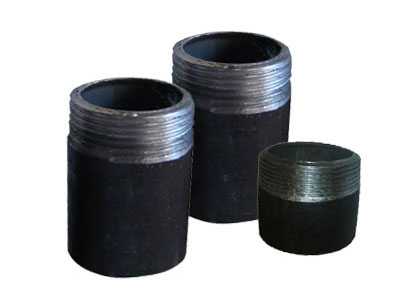

Сантехнические изделия с трубной дюймовой резьбой
Основные параметры
Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:
- наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
- внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.
Параметры дюймовой резьбы
Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.
Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение. Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения.
Ознакомиться с положениями ГОСТ относительно дюймовых резьб можно, скачав документ в формате pdf по ссылке ниже.ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°
Скачать
Таблица размеров дюймовых и метрических резьб
Узнать, как соотносятся метрические резьбы с различными видами дюймовых резьб, можно с помощью данных из приведенной ниже таблицы.
Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64мм
Отличия от метрической резьбы
По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:
- форму профиля резьбового гребня;
- порядок расчета диаметра и шага.
Различия в профиле резьбы
При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.
Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

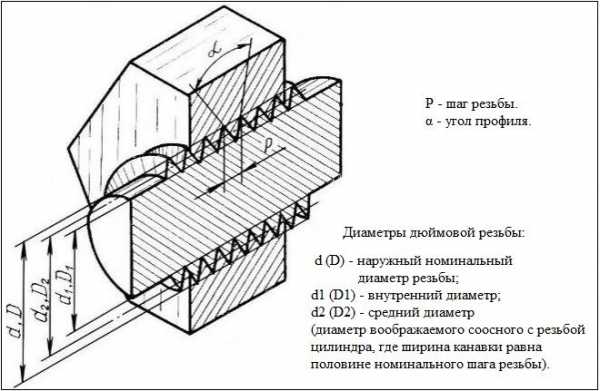

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

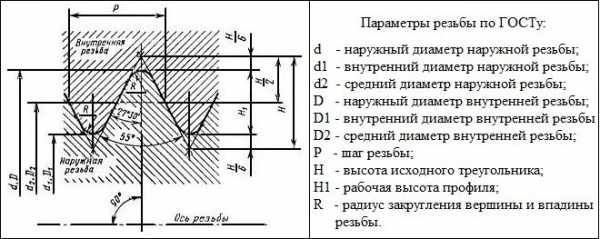

Чертеж. Основные параметры профиля по ГОСТу

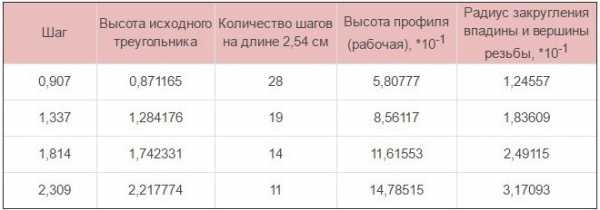

Таблица 1. Основные размеры профиля резьбы

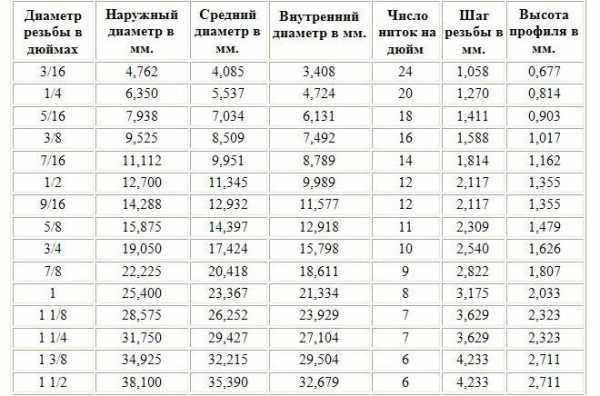

Таблица 2. Основные параметры трубной резьбы
Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

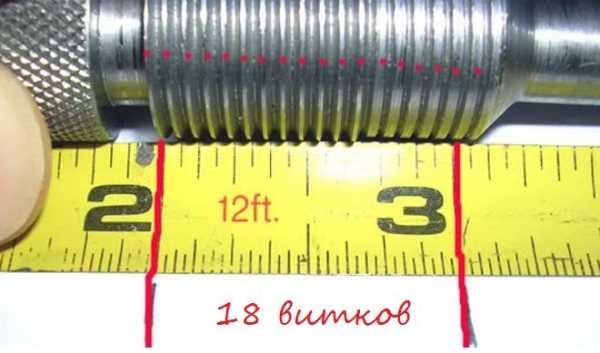

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:
- В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
- Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
- В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.
Шаг дюймовой резьбы – это количество витков на дюйм
Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

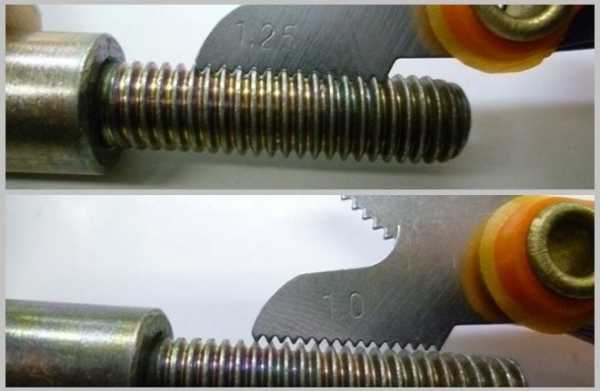

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.
Использование резьбомера для дюймовой резьбы
Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.
Технологии нарезки
Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.
Нарезка резьбы вручнуюНарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.
- Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
- Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
- Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
- Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.
Механическим способом трубная резьба нарезается по следующему алгоритму:
- Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
- На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
- После подведения резца к поверхности трубы на станке включают резьбовую подачу.
Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.
Классы точности и правила маркировки
Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.
Предельные отклонения размеров по ГОСТу
Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.
Пример условного обозначения дюймовой резьбы
В такой маркировке содержится следующая информация о резьбе:
- номинальный размер (наружный диаметр) – первые цифры;
- число витков, приходящихся на дюйм длины;
- группа;
- класс точности.
В обозначении дюймовой резьбы также могут присутствовать буквы LH, которые указывают на то, что ее витки имеют не правое, а левое направление.
Оценка статьи:
Загрузка…Поделиться с друзьями:
met-all.org
Таблица диаметров труб из дюймов в мм. Торговый Дом “Профиль”
Таблица перевода диаметров труб из дюймов в мм.
| Диаметр условного прохода трубы, мм | Диаметр резьбы, дюйм | Наружный диаметр трубы, мм | ||
| Труба стальная водогазопроводная | Труба бесшовная | Труба полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Таблица перевода дюймовых размеров в метрические
Таблица перевода дюймовых размеров в метрические | |||||||||
|---|---|---|---|---|---|---|---|---|---|
1 дюйм (inch) = 25,4 мм. | |||||||||
дюймы | мм. | дюймы | мм. | дюймы | мм. | дюймы | мм. | дюймы | мм. |
– | – | 1 | 25,4 | 2 | 50,8 | 3 | 76,2 | 4 | 101,6 |
1/8 | 3,2 | 1 1/8 | 28,6 | 2 1/8 | 54,0 | 3 1/8 | 79,4 | 4 1/8 | 104,8 |
1/4 | 6,4 | 1 1/4 | 31,8 | 2 1/4 | 57,2 | 3 1/4 | 82,6 | 4 1/4 | 108,8 |
3/8 | 9,5 | 1 3/8 | 34,9 | 2 3/8 | 60,3 | 3 3/8 | 85,7 | 4 3/8 | 111,1 |
1/2 | 12,7 | 1 1/2 | 38,1 | 2 1/2 | 63,5 | 3 1/2 | 88,9 | 4 1/2 | 114,3 |
5/8 | 15,9 | 1 5/8 | 41,3 | 2 5/8 | 66,7 | 3 5/8 | 92,1 | 4 5/8 | 117,5 |
3/4 | 19,0 | 1 3/4 | 44,4 | 2 3/4 | 69,8 | 3 3/4 | 95,2 | 4 3/4 | 120,6 |
7/8 | 22,2 | 1 7/8 | 47,6 | 2 7/8 | 73,0 | 3 7/8 | 98,4 | 4 7/8 | 123,8 |
www.td-profile.ru
таблица, размеры в дюймах и мм
Дата: 13 сентября 2017
Просмотров: 2723
Коментариев: 0
Таблица диаметров стальных труб в дюймах и мм
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | 1/4″ | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | 1/2″ | 225 | 9″ | 1100 | 44″ |
| 20 | 3/4″ | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1(1/4)” | 300 | 12″ | 1400 | 56″ |
| 40 | 1(1/2)” | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2(1/2)” | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3(1/2)” | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм
| Условный проход трубы Dy. мм | Диаметр резьбы G”. дюйм | Наружный диаметр трубы Dn. мм | ||
| Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) | Полимерная труба. ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21.3 | 20 | 20 |
| 20 | 3/4″ | 26.8 | 26 | 25 |
| 25 | 1″ | 33.5 | 32 | 32 |
| 32 | 1 1/4″ | 42.3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75.5 | 76 | 75 |
| 80 | 3″ | 88.5 | 89 | 90 |
| 90 | 3 1/2″ | 101.3 | ||
| 100 | 4″ | 114 | 108 | 110 |
| 125 | 5″ | 140 | 133 | 125 |
| 150 | 6″ | 165 | 159 | 160 |
| 160 | 6 1/2″ | 180 | 180 | |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400 | ||
Таблица соответствия условного диаметра труб с международной маркировкой
| ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
| 8 | 1/8 | 10,30 | 5 | ||
| 10 | 1/4 | 13,70 | 6,35 | 8 | |
| 12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
| 18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
| 25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
| 32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
| 38 | 1 ¼ | 42,40 | 31,75 | 34(35) | 32 |
| 45 | 1 ½ | 48,30 | 38,00 | 40,43 | 40 |
| 57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
| 76 | 2 ½ | 76,10 | 63,50 | 70,00 | 65 |
| 89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
| 108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
| 133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
| 159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
| 219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
| 273 | 10 | 273,00 | 254,00 | 254,00 | 250 |
Диаметры и другие характеристики трубы из нержавеющей стали
| Проход, мм | Диаметр наружн., мм | Толщина стенок, мм | Масса 1 м трубы (кг) | |||
| стандартных | усиленных | стандартных | усиленных | |||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 | |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 | |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 | |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 | |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 | |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 | |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 | |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 | |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 | |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 | |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 | |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 | |
На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
pobetony.ru
Таблица перевода дюймовых размеров в метрические
1 дюйм (inch) = 25,4 мм.
|
www.promtruba.ru
