11 ошибка риннай – Ошибки в котлах Rinnai | Описание неисправностей и способы устранения

Коды ошибок котла RINNAI, описание, рекомендации

7 Долгая работа в режиме нагрева бытовой воды Котел проработал более 8 часов в режиме ГВС
  • проверить утечки системы ГВС;
  • проверить датчик ГВС в котле - CN9
11 Не происходит розжиг При попытке старта котла не происходит поджигание газа на горелке
  • проверить наличие газа;
  • проверить положение электрода розжига и его положение;
  • Проверить положение датчика контроля пламени;
  • проверить на засорение теплообменник и дымоход
12 Пропадание пламени В процессе работы пропадает пламя. если это происходит 20 раз - котел останавливается в аварию
  • проверить давление газа и его стабильность;
  • проверить на чистоту горелку;
  • проверить датчик пламени;
  • проверить вентилятор и дымоход
14 Неисправность предельного датчика температуры Не отзывается датчик предельной температуры предохранителя или цепи безопасности по температуре теплоносителя
  • проверить датчик предельной температуры на КЗ или потерю контакта;
  • проверить плату управления котла
15 Опорожнение теплообменника или его перегрев В процессе работы теплообменник без теплоносителя, утечка или испарение
  • проверить теплообменник на утечки;
  • замерзание;
  • засорение;
  • проверить датчик перегрева/термистор
16 Перегрев срабатывание датчика перегрева более 95 0С более 3-х секунд
  • проверить датчик;
  • проверить циркуляцию в теплообменнике - засорение;
  • проверить циркуляционный насос;
  • проверить термистор перегрева;
  • проверить фильтр на засорение;
  • проверить трехходовой клапан
18 Замыкание по питанию система контролирует питание. При изменении этих показателей котел останавливается
  • проверить напряжение на 3-м пине CN3 и землей;
  • проверить состояние кабелея, кабеля основной платы
20 Неверная установка перемычек на плате неверно установлены переключатели на плате - противоречат друг другу Проверьте - установите верно
28 Неверно подключен пульт управления неверно подключен внешний пульт управления
  • проверте питание;
  • проверьте верность подключения пульта
31 Неисправность термистора отопления неисправен или отсоединен термистор температуры отопления
  • проверьте термистор на КЗ;
  • подключите термистор
32 Неисправность термистора входящего воздуха
неисправен или отсоединен термистор температуры забираемого воздуха
  • проверьте термистор на КЗ;
  • подключите термистор
35 Неисправность термистора температуры в помещении неисправен или отсоединен термистор температуры воздуха в помещении
  • проверьте термистор на КЗ;
  • подключите термистор
36 Неисправность термистора миним. темп теплоносителя неисправен или отсоединен термистор минимальной температуры теплоносителя
  • проверьте термистор на КЗ;
  • подключите термистор
43 Неисправность датчика наличия теплоносителя в течении 43 секунд датчик не выдает показания уровня теплоносителя
  • проверить подключение датчика;
  • проверить чистоту датчика;
  • проверить клапан подпитки
52 Неисправность пропорционального клапана появляется при неверной работе клапана проверить состояние клапана, прочистить
56 Неисправность клапана подачи воды если в течении 5ти минут не меняются показания датчика уровня воды
  • проверить датчик уровня воды
  • проверить клапан подпитки
61 Неисправность вентилятора вентилятор не набирает необходимые обороты не менее 33 Гц
  • проверить состояние вентилятора;
  • проверить теплообменник на чистоту;
  • проверить дымоход;
  • возможная причина - забит дымоход или теплообменник
70 Неисправность общая неисправность, в процессе самодиагностики обнаружена проблема, не дающая завершить диагностику
  • проверить плату котла;
  • проверить напряжение сети и заземление
71 Неисправность клапана газового Появляется когда плата управления задает состояние клапана, а клапан не выполняет действие. Предупреждение утечки газа
  • проверить плату управления;
  • проверить клапан
72 Неисправность контроля пламени Появляется, если датчик пламени показывает наличие пламени даже если газовый клапан закрыт
  • проверить плату управления котла;
  • проверить датчик пламени
89 Замерзание котла Появляется если сработал датчик замерзания, низкая температура теплоносителя
  • проверить состояние датчика замерзания;
  • проверить котел на предмет замерзания и повреждения комплектующих
90 Неверный ток на вентиляторе Первоначальная проверка вентилятора, показывает не нормальные значения тока вентилятора - работает с повышенной нагрузке
  • проверить теплообменник на загрязнения;
  • проверить дымоход на загрязнение;
  • проверить состояние вентилятора
96 Неисправность ГВС при пробном запуске При пробном запуске не происходит подачи воды на ГВС, Котел ожидает выхода воздуха
  • проверить подачу и давление ХВС на нагрев
97 Неисправность при пробном запуске отопления При пробном запуске котел ожидает выпуска воздуха из котла. В течении 120 секунд. Если система не выпустила воздух котел останавливается. проверить воздухоудалитель (диспергатор)
99 Перекрытие дымохода Аномальный ток на вентиляторе, работает с перегрузкой
  • проверить весь дымовой тракт на засорение: теплообменник, дымоход;
  • Проверить состояние вентилятора

dalexa.ru

Котел риннай ошибка 11 — Bitbucket

———————————————————

>>> СКАЧАТЬ ФАЙЛ <<<
———————————————————
Проверено, вирусов нет!
———————————————————

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

котел риннай при включении горячей воды хлопает но не долго как. Здравствуйте подскажите что делать.у меня риннай RB306 GMF ПОКАЗЫВАЕТ ОШИБКУ 43 по инструкции проверил. Рустам 11 месяцев назад 63841. 157, Код ошибки 43 rb-367EMF, 18.12.2016, 1, 706. 145, Требования к интернету для Smart управления котлом Rinnai 306RMF. 1 2 3 4 5 6 7 8 9 10 11. Газовая горелка котла «Rinnai» - щелевого типа. Ввиду конструкции горелки и двухрядного газового коллектора. При возникновении ошибки на дисплее вместе с номером ошибки отражается информация о модели котла Риннай. Например, ошибка 11, модель. При работе газовых котлов RINNAI (Риннай) серии RB RMF на дисплее. Например, ошибка 11, модель котла: Rinnai RB-167RMF. Мощность, кВт, 11,6. Цена настенных газовых котлов приятно Вас удивит. Цифровая диагностика ошибок в работе котла RB-106GMF/107EMF. Настенный двухконтурный котел «Rinnai» серии RB предназначен для отопления и. 3) Под номерами с 11 до 20 хранятся все типы ошибок, которые. Rinnai. For the Generations to Come. Газовый Котел. RB-106GME(Ru). Другие. До подачи заявления на услуги. Техническая характеристика. 11. когда ERROR CODE (код ошибки) высвечивается, одновременно срабатывает и. Газовый котел Rinnai RB-107 на 12 кВт при запуске через раз высвечивает ошибку 99. Сколько стоит техническое обслуживание котла, и входит ли в. Котел Бош – ошибки и коды. Расшифровка ошибок котлов отопления – что означают ошибки котлов Bosch (Бош) Коды ошибок отопление. 11 Симулирование пламени. 30 Ошибка CRC газового конденсационн ого котла. Недействительно ЭП-ПЗУ группы данных.

bitbucket.org

Коды ошибок газовых котлов RINNAI

Транскрипт

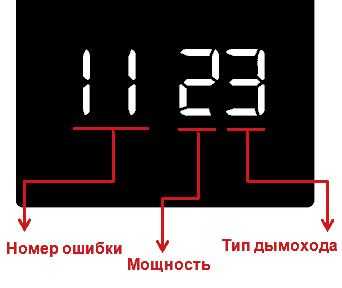

1 Коды ошибок газовых котлов RINNAI При работе газовых котлов RINNAI (Риннай) серии RB RMF на дисплее выносного пульта управления могут появляться коды ошибок. Уточняйте коды неполадок в инструкциях к конкретной модели котла! При возникновении ошибки на дисплее вместе с номером ошибки отражается информация о модели котла Риннай. Например, ошибка 11, модель котла: Rinnai RB-167RMF Первые две цифры: номер ошибки Третья цифра: мощность котла

2 Четвертая цифра: тип дымохода. 2 - ME 3 - MF Номер ошибки 7 Определение неисправности газовых котлов RINNAI (Риннай) по коду ошибки и меры по устранению неисправностей Меры по устранению и основные пункты Состояние Содержание проверки Продолжительное использование теплой воды В случае продолжительного использования теплой воды более 8 часов - Проверить клапан теплой воды - Проверить переключатель потока воды. (При использовании теплой воды проверить напряжение на обеих концах CN 9 электронного модуля) 11 Неисправность зажигания 12 Внезапное тушение огня В случае не срабатывания сенсора пламени во время зажигания В случае наличия явления более 20 раз, когда огонь потухает до зажигания - Проверить wire - Проверить работы работу нагрузок, срабатывающих по порядку зажигания. - Проверить наличие неполадок в подаче газа. (Состояние открытия труб и т.д.) - Проверить первичное давление газа. - Проверить состояние вентилятора и пропорционального клапана. 14 Неисправность температурного предохранителя В случае отсоединения температурного предохранителя или неисправности цепи безопасности электронного модуля - Проверить температурный предохранитель на короткое замыкание. - Заменить электронный модуль и проверить наличие неисправности. 15 Неисправность предупреждения перегрева В случае сгорания при отсутствии воды внутри теплообменника - Проверить наличие утечки внутри котла. - Проверить состояние теплообменника на внутреннее замерзание. - Проверить состояние термистора.

3 - Выключить и включить питание и проверить наличие изменений в температуре отопительной воды. 16 Неисправность сенсора кипения В случае определения термистором отопления более 95 температуры в течение 3 секунд - Проверить состояние насоса. - Проверить состояние трехходового клапана. - Проверить термистор отопления. - Проверит состояние открытия распределителя отопления. - Проверить обратный фильтр. - Проверить состояние труб отопления на 18 Обнаружение замыкания на землю В случае смещения определенного напряжения (более 5 В) в линии электронного модуля - Проверить напряжение между третьим штифтом CN3 электронного модуля и линии заземления. - Проверить покрытие кабели. (особенно, кабель пульта управления.) 20 Неправильная установка ДИП переключателя Неправильная установка ДИП переключателя - Проверьте правильность настроек ДИП переключателей. 28 Неисправность коммуникации пульта управления В случае ненормальной работы коммуникации пульта управления - Проверить состояние подключения пульта управления. - Проверить наличие питания в пульте управления. 31 отопления термистора отопления - Проверить состояние термистора отопления. 32 на заборе воздуха термистора -Проверить состояние сенсора термистора на заборе воздуха. 34 на выходе теплой воды термистора на выходе теплой воды - Проверить состояние термистора на выходе теплой воды. 35 сенсора комнатной температуры термистора сенсора комнатной температуры - Проверить состояние термистора сенсора комнатной температуры. 36 низкой температуры термистора низкой температуры - Проверить состояние термистора сенсора низкой температуры.

4 Неисправность сенсора низкого уровня воды Неисправность пропорционального клапана Неисправность электронного клапана подачи воды 61 Неисправность вентилятора 70 Внутренняя неисправность 71 Неисправность электронного клапана 72 Неисправность обнаружения В случае определения электродами сенсора низкого уровня воды отсутствия воды в течение 43 секунд (только в плотных типах) В случае ненормальной работы пропорционального клапана В случае когда действие подачи воды не завершается даже по истечение 5 минут после активизации действия дополнения воды (только открытый тип) В случае когда во время зажигания вентилятор не набирает заданное вращение или кол-во вращения вентилятора ниже минимального значения (33.3Hz) после самодиагностики,связанной с устройствами безопасности, наидена неисправность В случае разности состояния электронного клапана с состоянием, заданным электронным модулем (цель: предупреждение утечки газа) В случае определения огня при отсутствии подачи газа во время зажигания 89 Полное замерзание В случае определения состояния полного замерзания 90 Неисправность начальной проверки электрического тока вентилятора Ненормальная начальная проверка электрического тока вентилятора во время Pre-Purge - Проверить состояние соединения электродов уровня воды. - Проверить водоотделитель на засорение верхней части. - Проверить состояние электронного клапана воды. - Проверить состояние выключателя дополнения воды. - Проверить состояние пропорционального клапана. - Проверить состояние электродов уровня воды. - Проверить состояние электронного клапана воды. - Проверить пластины теплообменника на - проверить блок управления - Проверить состояние электронного модуля. - Проверить состояние электронного модуля. - Проверить состояние термистора. - Проверить состояние всех деталей на замерзание. - Проверить пластины теплообменника на

5 96 97 Неисправность пробного запуска (теплая вода) Неисправность во время пробного запуска (отопление) 99 Закрытие выхлопа В случае когда во время пробного запуска выпуск воздуха цепи трубы теплой воды не завершается даже по истечении 10 минут В случае когда во время пробного запуска выпуск воздуха цепи трубы отопления не завершается даже по истечении 120 минут В случае когда состояние невозможности компенсации электрического тока во время сгорания продолжается в течение 90 секунд - Проверить подачу воды в трубы подачи воды. (Также проверить давление подаваемой воды). - Проверить подачу воды в трубы подачи воды. (Также проверить давление подаваемой воды).
